Packaging
The box has a couple of images around the outside of the cooler and the TY-127 that comes included. Thermalright has gone with some nice bright green accenting to help draw attention to the box, something I think would work out well if you were in a shop looking at coolers.
Looking around the box users will also be able to see some of the features the Macho 120 SBM has to offer as well as the technical specifications of the fan and cooler.
Inside the box is a number of mounting accessories to help you get this cooler mounted on your CPU. As mentioned, this cooler is compatible with a wide range of AMD and Intel brackets but it is always worth checking if yours is supported just to be sure. My favourite accessory Thermalright includes with most if not all of their coolers is the screwdriver. This screwdriver is one of the most handy tools I have in my tool box and helps with much more than just installing coolers.
Design
Thermalright have gone for a fairly simplistic design on their Macho 120 SBM. However, there is one major difference from most coolers and that is the addition of the ‘lifted up tabs’ as I like to call them. These extra little holes in all the fins allow the air to flow upwards more freely, thus allow for more efficient heat dissipation. They have also gone with the crowd favourite nickel-plated copper heatpipes and base. While there is room and brackets for a 2nd fan, the single TY-127 fan does a great job of keeping things cool, even when you decide you want to do a bit of overclocking on your CPU. Thermalright know what they are doing and it definitely shows in their Macho 120 SBM CPU Cooler.
⇡#Особенности конструкции

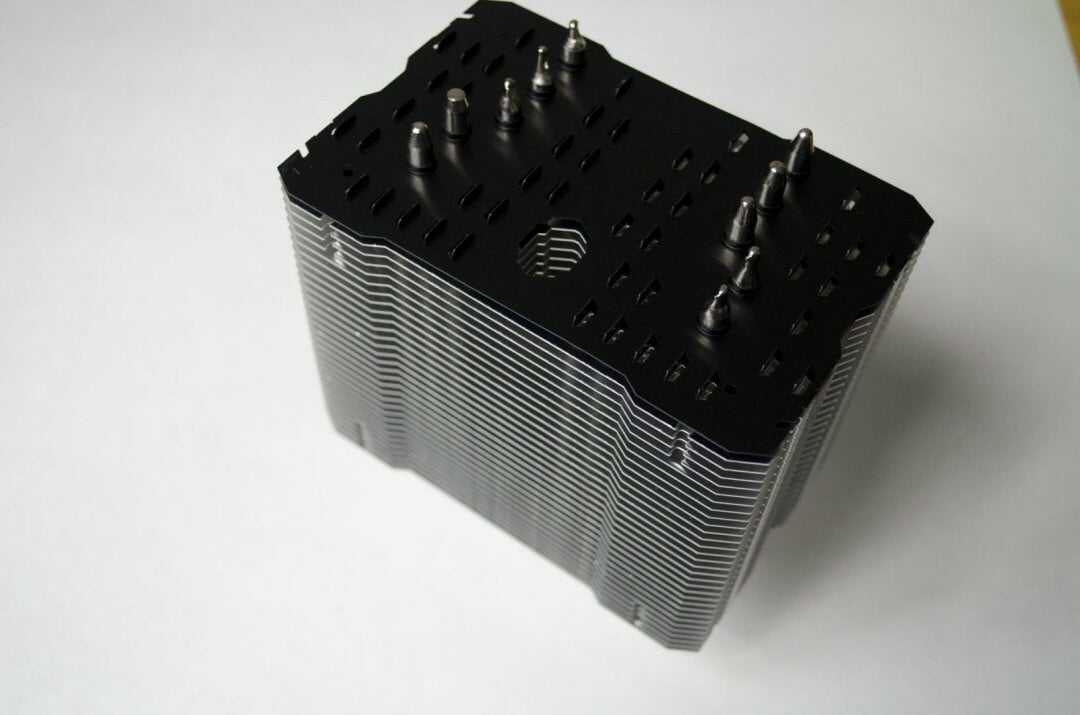

Как уже было сказано выше, Thermalright Macho120 Rev.A представляет собой слегка уменьшенную копию всем известной модели Macho или ее клонов. Это по-прежнему кулер башенной конструкции с прямоугольным перфорированным радиатором на тепловых трубках и вентилятором.
Никелированы здесь только тепловые трубки и основание, а алюминиевые пластины радиатора этой особенности лишены. Стоит отметить не только уменьшившиеся размеры, но и анодированную верхнюю пластину, делающую кулер несколько интереснее в визуальном плане.
Что касается размеров, то высота кулера уменьшена с 162 до 150 мм, ширина — с 140 до 120 мм, а вот толщина осталась прежней — 102 мм.
Количество пластин в радиаторе равно 30. Их толщина составляет 0,4 мм, а межрёберное расстояние — 3,1 мм.
Каждая алюминиевая пластина имеет по 56 прямоугольных прорезей с загнутым вверх краем. Вкупе с большим центральным отверстием и открытыми боковыми сторонами это должно позволить Thermalright Macho120 Rev.A сохранять эффективность охлаждения при низких скоростях вентилятора.
Заметим, что о возможности работы радиатора в безвентиляторном режиме производитель речи не ведёт, хотя прямо говорит об этом при описании его старшего собрата — Thermalright HR-02 Macho.
В дополнение к уменьшению размеров сокращено и число тепловых трубок. Теперь в радиаторе вместо шести 6-мм трубок используются пять такого же диаметра.
Схема расположения тепловых трубок в теле радиатора осталась прежней: они чередуются друг с другом, равномерно распределяя тепло по пластинам радиатора. Контакт трубок и пластин радиатора осуществлён простой опрессовкой.
В основании размером 40х40 мм тепловые трубки лежат в желобках с расстоянием 1 мм друг от друга.
Минимальная толщина пластины под трубками составляет 2,2 мм. В отличие от пластин, в основании тепловые трубки пропаяны.
Похоже, что в Thermalright научились делать не только ровные, но и качественно обработанные основания.
Хотя, быть может, это особенность только воздушных кулеров Thermalright среднего ценового диапазона, а все Hi-End-модели имеют характерный горб на основании, как и прежде. В нашем экземпляре Thermalright Macho120 Rev.A основание оказалось ровным, а не совсем равномерный отпечаток на теплораспределителе процессора вызван выпуклостью самого процессора.
На радиаторе установлен семилопастный вентилятор Thermalright TY-121BW размерами 120х120х25 мм с чёрной рамкой и белой крыльчаткой.
Такой модели нет в ассортименте выпускаемых Thermalright вентиляторов — вероятно, он заказывается у сторонних производителей. Диаметр крыльчатки — 112 мм, статора — 40 мм. Благодаря PWM-управлению, скорость вентилятора регулируется автоматически в диапазоне от 600 до 1300 об/мин, при максимальном воздушном потоке 46,2 CFM и уровне шума 25,4 дБА. Статическое давление в характеристиках, к сожалению, не указано.
На статоре вентилятора есть наклейка с указанием модели, напряжения, силы тока и страны-производства.
Если основываться на информации с нее, данный вентилятор должен потреблять не более 2,5 Вт, а на деле оказалось, что при максимальной скорости его энергопотребление не превышает 1,6 Вт. Стартовое напряжение равно 3,2 В. В вентиляторе TY-121BW используется подшипник скольжения, срок службы которого в характеристиках не указан.
Для закрепления вентилятора на радиаторе используются проволочные скобы характерной для Thermalright конфигурации.
Скоб в комплекте всего две, так что для дополнительного вентилятора потребуется либо найти и приобрести ещё одну пару, либо использовать кустарные оверклокерские способы. В качестве виброгасителей между радиатором и вентилятором можно установить комплектные силиконовые прокладки на клейкой основе. Правда, их размеры вчетверо больше требуемых, поэтому можно смело использовать одну из них, разрезав на четыре равные части.
Методика тестирования
Обороты вентиляторов кулеров Thermalright и Noctua изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

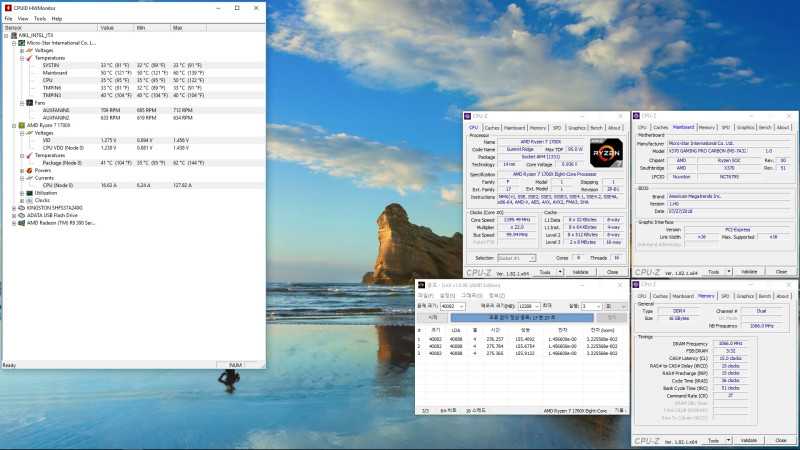

Для максимальной загрузки процессора AMD Ryzen 7 1700X применялась утилита LinX 1.0.0K (3 прогона, 12 Гбайт, время выполнения ~18 минут). Потребление системы в простое составило 72 Вт, под нагрузкой — 202 Вт. На момент тестирования температура в помещении находилась на уровне 22,9 °С.
Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:
- Диапазон измерений: 30–130 дБ;
- Погрешность измерений: ±1,5 дБ;
- Точность измерений: 0,1 дБ.
Обзор и тест кулера Thermalright Macho 120 Rev. B
Среди кулеров Thermalright серия Macho выделяется своей крупной конструкцией радиатора, позволяющей демонстрировать ей высокую эффективность охлаждения при минимальных оборотах вентиляторов, а то и вовсе использовать без вентиляторов, например Thermalright Macho Le Grand, правда с определенными оговорками.
В серию входят как «крупные» кулеры, например Thermalright Macho Rev. C, оснащаемый 140 мм вентилятором, так и компактные Thermalright Macho 90 с 92 мм вентилятором.
Сейчас же речь пойдето кулере Thermalright Macho 120 Rev. B, который, как понятно из названия, имеет 120 мм вентилятор и в конструкции которого применены медные пластины, что у производителей встречается нечасто.
⇡#Уровень шума
Уровень шума участников нашего сегодняшнего тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике.
Как видите, кривая уровня шума Thermalright Macho120 Rev.A чуть ли не полностью повторяет кривую уровня шума Scythe Kotetsu, но максимальное значение все же чуть меньше. Мы положительно охарактеризовали вентилятор Scythe GlideStream 120 на Kotetsu и сегодня с полной уверенностью можем дать такую же оценку вентилятору Thermalright TY-121BW на Macho120 Rev.A. Единственное, что нужно отметить, — это лёгкий шелест крыльчатки при скоростях от 650 до 850 об/мин, но он не оставляет неприятного осадка, как это нередко бывает, и едва заметен в полной тишине. На фоне работы системного блока выделить этот шелест будет попросту невозможно. Комфортным мы можем назвать Thermalright Macho120 Rev.A при скорости вентилятора 1100 об/мин, а тихим — при 920 об/мин. Никаких посторонних звуков пластины алюминиевого радиатора не издают.
Страница 1: Тест и обзор: Thermalright Macho 120 SBM – башенный кулер с улучшенной совместимостью
Мощные башенные кулеры обеспечивают отличный уровень производительности охлаждения, но перед покупкой следует проверить совместимость с вашей системой. Поскольку в худшем случае придется покупать другую модель. Thermalright с новым кулером Macho попыталась максимально расширить совместимость. Macho 120 SBM – башенный кулер со 120-мм вентилятором, но он все равно кажется очень компактным. Но как насчет проблем с совместимостью этого кулера мини-Macho? Действительно ли их не возникает?
Поместится ли кулер внутри корпуса или нет, зачастую решают считанные миллиметры. Башенные кулеры со 120- или даже 140-мм вентилятором имеют высоту не ниже 16 см. Macho 120 SMB смог уменьшить это значение на сантиметр, высота кулера составляет всего 15 см. Вряд ли кулер со 120-мм вентилятором можно сделать еще меньше. Компактная модель Macho отличается от более крупных кулеров не только меньшей высотой. Ширина тоже удивительно мала по меркам Thermalright. Таким шагом производитель решил устранить проблемы совместимости с памятью, которые у башенных кулеров возникают сплошь и рядом. В частности, удивляют компактные габариты Macho 120 SBM, особенно при сравнении с последними кулерами Thermalright.
» Fotostrecke
Сравнение коробок полупассивного Le Grand Macho и компактного Macho 120 SBM тоже намекает на существенную разницу в размерах двух кулеров Thermalright. В отличие от крупного кулера, Macho 120 SBM не предназначен для полупассивных сценариев, из-за уменьшенной площади поверхности ребер его необходимо использовать с одним или двумя 120-мм вентиляторами. В отличие от Le Grand Macho, в комплект поставки входит один 120-мм вентилятор.
Перед тем, как мы перейдем к детальному рассмотрению кулера, позвольте привести спецификации Macho 120 SBM в табличном виде:
| Производитель и модель | Thermalright Macho 120 SBM |
|---|---|
| Розничная цена | 42,99 евро (UVP) |
| Сайт производителя | Thermalright |
| Габариты | Кулер: 130 x 86 x 150 мм (Д x В x Ш)с вентилятором: 130 x 111 x 150 мм (Д x В x Ш) |
| Материал | Основание: никелированная медь Тепловые трубки: никелированная медь Ребра радиатора: алюминий |
| Тип кулера | С одинарным радиатором |
| Штатные вентиляторы | Thermalright TY-127, 120-мм вентилятор PWM на 300-1.300 об/мин |
| Сокет | AMD: AM3(+), AM2(+), AM2, FM1, FM2(+) Intel: LGA 2011, 2011-v3, 1366, 115x, 775 |
| Вес | Кулер: 565 гС вентилятором: 690 г |
<>Тест и обзор: Thermalright Macho 120 SBM – башенный кулер с улучшенной совместимостьюThermalright Macho 120 SBM | В деталях
⇡#Эффективность охлаждения
Изучение эффективности Thermalright Macho120 Rev.A мы начали с попыток заставить его охлаждать процессор в безвентиляторном режиме. Однако все они оказались тщетными. Даже при частоте 3,8 ГГц и напряжении всего 1,125 В за каких-то 5 минут нагрузки Linpack температура процессора достигала 90 градусов Цельсия и начинался троттлинг.
Более того, даже на номинальной частоте процессора радиатор Macho120 не смог обеспечить ему стабильность под Linpack, хотя до наступления срабатывания режима термозащиты прошло вдвое больше времени, чем при 3,8 ГГц. В общем, можно сказать, что Thermalright Macho120 Rev.A не создан для пассивного охлаждения шестиядерных процессоров Intel. В то же время мы не исключаем возможности его работы в таком режиме на процессорах с более скромным уровнем тепловыделения, чем у нашего Intel Core i7-3970X Extreme Edition.
Результаты тестирования эффективности систем охлаждения со штатными вентиляторами представлены
и на диаграмме:
Эффективность Thermalright Macho120 Rev.A в каждом скоростном режиме работы вентилятора на 1 градус Цельсия в пике нагрузки ниже показателей Scythe Kotetsu. А так как последний недавно был назван нами лидером среди кулеров средней стоимости, опередив Thermalright TRUE Spirit 120, результат Macho120 можно считать вполне достойным. С другой стороны, стоимость Macho120 примерно на 10 долларов США выше цены Kotetsu, а по размерам и весу эти кулеры вполне сравнимы, так что особого впечатления в плане эффективности охлаждения герой сегодняшней статьи на нас не произвёл. О каком-либо сравнении с Thermalright TRUE Spirit 140, как вы понимаете, говорить вообще не приходится.
Внесём полученные результаты в сводную таблицу* и на диаграмму, где все протестированные нами системы охлаждения представлены в их штатных комплектациях при разгоне процессора до 4,4 ГГц и напряжении 1,245~1,250 В.
* Пиковая температура самого горячего ядра процессора отражена на диаграмме с учётом дельты от комнатной температуры и для всех систем охлаждения приведена к 25 градусам Цельсия.
В этом рейтинге систем охлаждения Thermalright Macho120 Rev.A занял последнюю строчку в группе кулеров, удержавших температуру процессора в пределах 80 градусов Цельсия. С одной стороны, результат достаточно скромный, а с другой — Macho120 удалось обойти довольно много и более дорогих систем охлаждения.
При проверке CPU на максимальный разгон Thermalright Macho120 Rev.A в штатном режиме с одним вентилятором при максимальной скорости обеспечил шестиядерному процессору стабильность на частоте 4500 МГц, напряжении 1,275 В и пиковой температуре наиболее горячего ядра 85 градусов Цельсия.
Thermalright Macho120 Rev.A 1350 об/мин
Не откладывая кота в долгий ящик, заносим этот результат ещё в одну сводную таблицу и на диаграмму.
И здесь последнее место, правда не в самой худшей группе кулеров с предельным разгоном. Можно сказать, что эффективность Thermalright Macho120 Rev.A довольно скромная, а вот как у этого кулера обстоят дела с уровнем шума — сейчас узнаем.
Процесс установки
Процедура установки кулера Thermalright Macho 120 Rev. B простая и не потребует каких-то специальных навыков. Ведь в комплекте есть фирменная отвертка, призванная облегчить сам процесс.

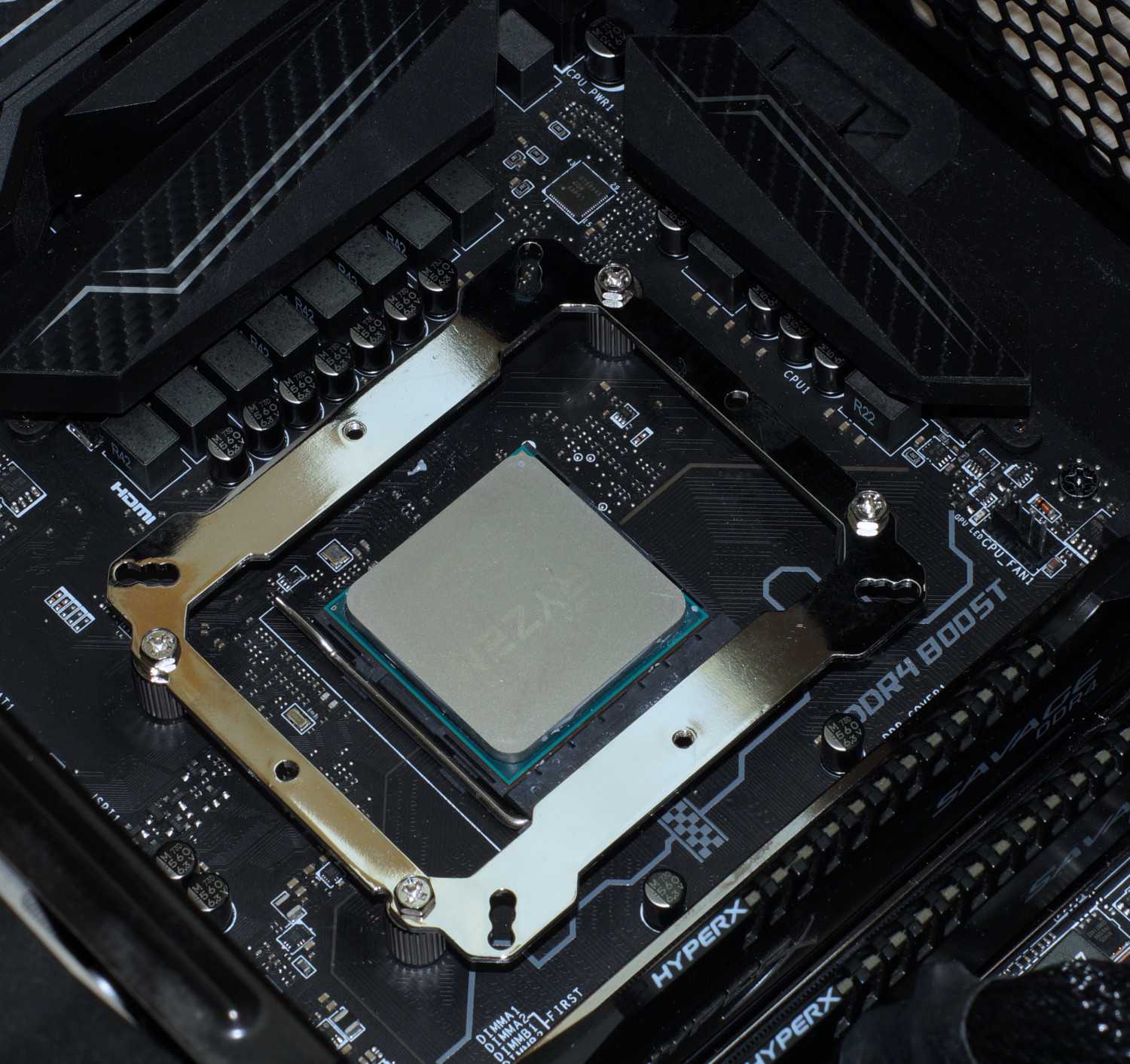

В первую очередь устанавливаем универсальный бекплейт с рамкой-креплением. Рамка универсальная и подходит для платформ AMD/Intel. Что касается бекплейта,то напомним, что металлическая пластина большая и могут быть проблемы с установкой на mini-ITX платы, у которых компоновка элементов более плотная.

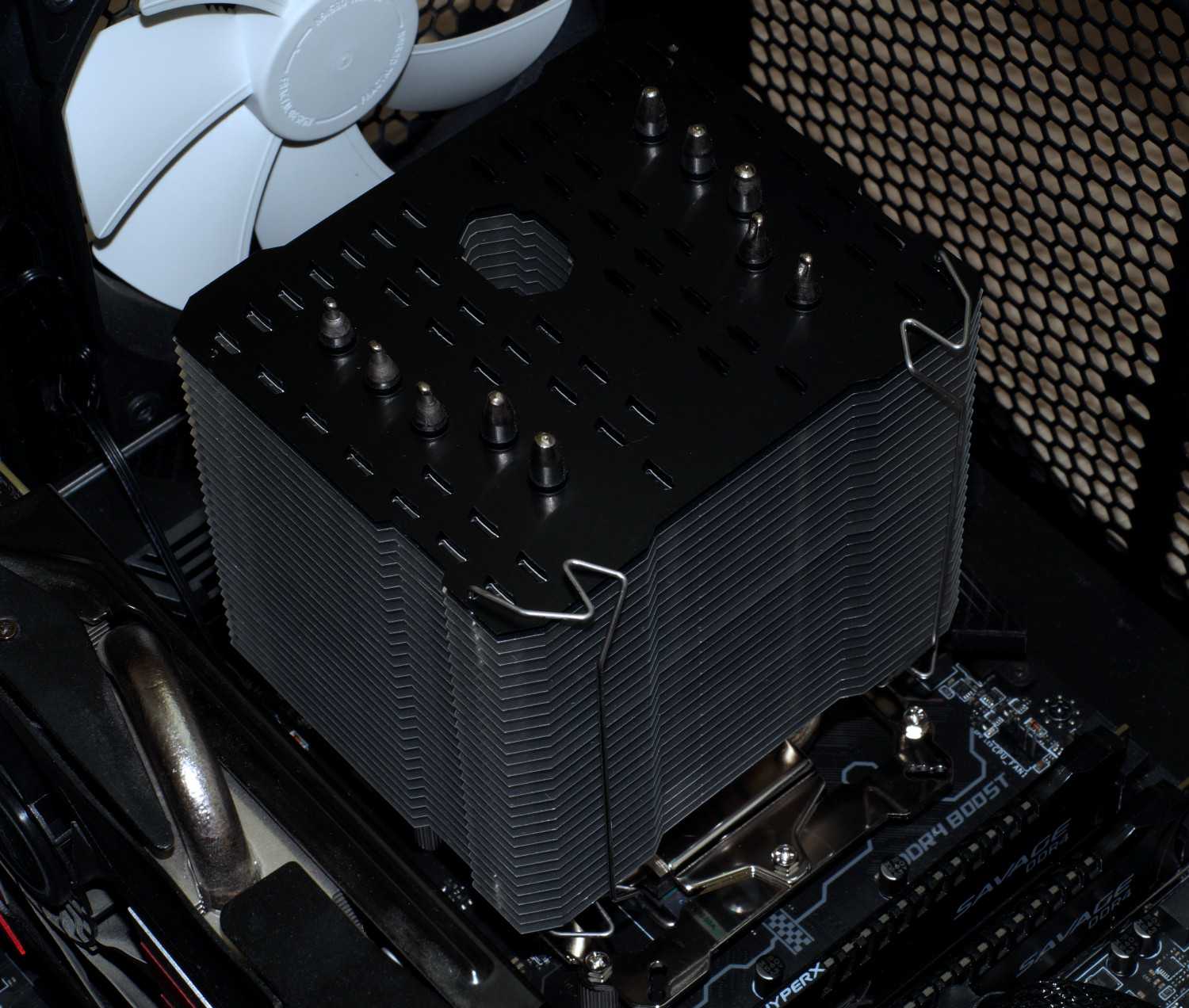

Затемс помощью прижимной пластины фиксируем радиатор, на которыйпредварительноустанавливаем скобы под вентилятор(ы).

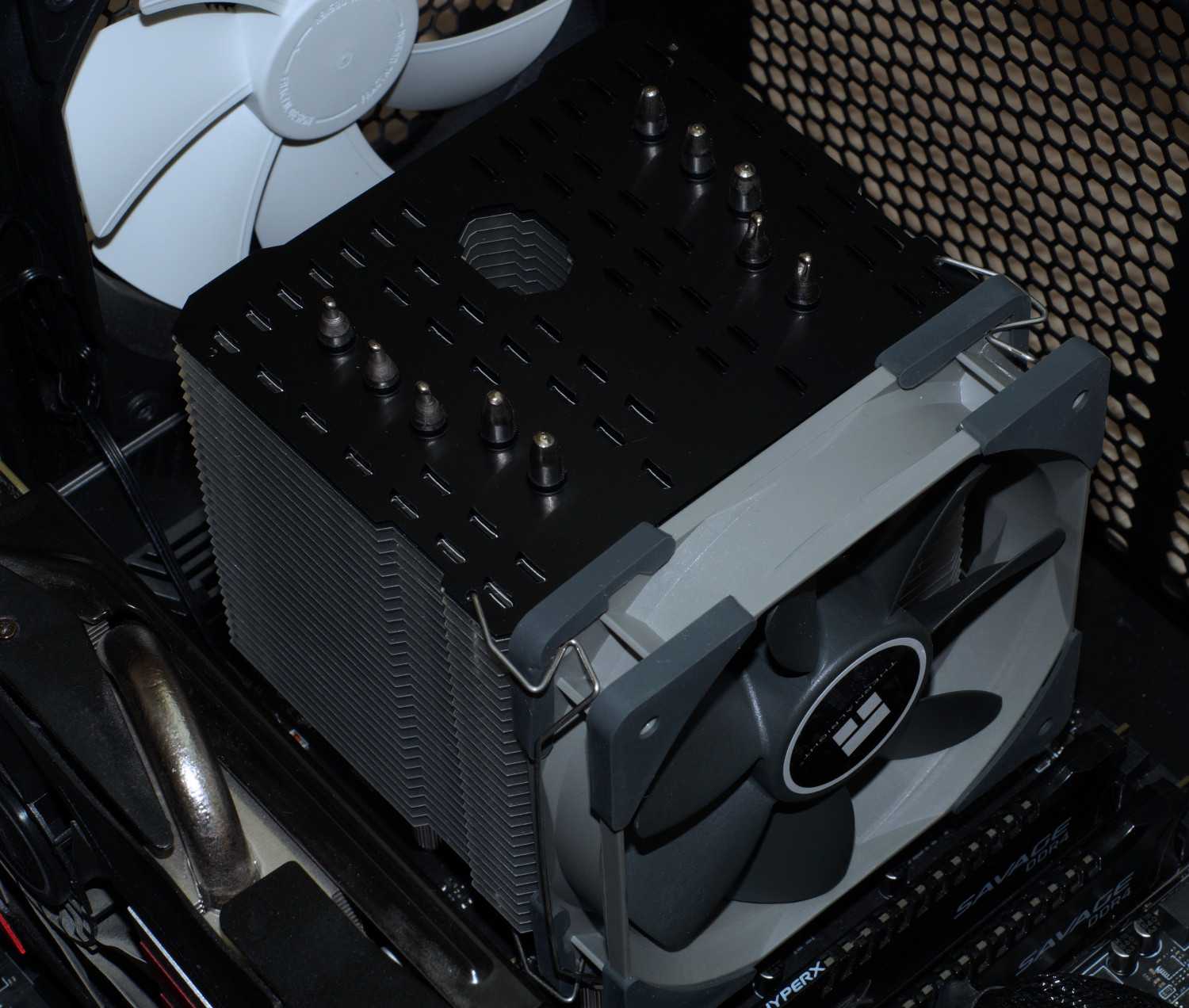

Остается только установить вентилятор(ы) и подключить к материнской плате.
Value
Coming in just shy of £43 at the time of review, the Thermalright Macho 120 SBM is very competitively priced. With the current abundance of air CPU coolers on the market, companies have to find their place in the market and Thermalright surely knows theirs. Thermalright offers great performing products at prices that won’t break the bank and can easily compete with other manufacturers. There is definitely quite a bit of cooler here for the price, there is no denying that.
“In today’s review, you are getting a well-designed cooler that looks nice, performs good and is affordable which is all we can really ask for at the end of the day.”
Many thanks to Thermalright for providing a sample of their Macho 120 SBM for today’s review.
Performance
In terms of raw cooling performance, the Macho 120 SBM was more than up to the task of taming an overclock 6700K with 1.4V pumping through it. With just the one fan, the cooler was able to keep Delta Temps to 64c when overclocked. While doing this, the noise from the fan wasn’t overly loud and it was actually one of the quietest coolers we have tested to date. When it comes to idle temperatures, both at stock and overclock speeds, the cooling performance was great and the noise was almost inaudible. I test the dB of the fan with the side panel of our cooler bench case off and had the side panel been put on, I would say that you really wouldn’t be able to hear this cooler at idle speeds over the other components in your case. Even when fully revved up, this cooler wouldn’t be that loud if you have it properly enclosed inside a half decent case.
Технические характеристики
Рассеиваемая мощность: 200 Вт;
Совместимые платформы:
- Intel LGA775/115x/1366/2011(-3)/2066;
- AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+).
Радиатор:
- Размеры: 120 мм (Длина) х 102 мм (Ширина) х 150 мм (Высота);
- Вес: 600 гр;
- Тепловые трубки: 5 х 6 мм, медь;
- Пластины: количество — 30 шт, толщина — 0.4 мм, расстояние между ними — 3.1 мм, медь с никелировкой;
- Материал основания: чистая медь C1100 с никелировкой.
Вентилятор:
- Модель: Thermalright TY-121;
- Количество вентиляторов: 1;
- Размеры: 120 мм х 120 мм х 25.4 мм;
- Вес: 140 гр;
- Тип подшипника: скольжения (EBR);
- Скорость вращения: 600–1800 об/мин;
- Воздушный поток: 25.76–77.28 CFM;
- Уровень шума: 19–25 дБА;
- Рабочее напряжение: 12 В;
- Ток: 0.25 А;
- Потребление: 3 Вт.
⇡#Совместимость и установка
Thermalright Macho120 Rev.A совместим со всеми без исключения современными платформами персональных компьютеров, а сама процедура установки не изменяется вот уже который год
Тем лучше, ведь крепление не только простое в сборке и монтаже, но и максимально надёжное, что важно для тяжёлых и габаритных кулеров топ-класса. Впрочем, Thermalright Macho120 Rev.A к ним отнести нельзя, ведь весит он всего 745 граммов
На тестовую платформу с разъёмом LGA2011 кулер устанавливается в три приёма. Сначала в отверстия крепления опорной пластины сокета вворачиваются шпильки с резьбой внутри.
Затем к этим шпилькам винтами крепится стальная опорная пластина.
Ну и, наконец, кулер устанавливается на процессор и равномерно притягивается прижимной пластиной с двумя винтами.
Для этого и требуется длинная отвёртка, которая для вворачивания одного из винтов крепления вставляется в центральное отверстие в радиаторе. Усилие прижима очень высокое. Даже стальные пластины крепления толщиной около 1,7 мм выгибаются при затягивании винтов.
Что касается совместимости Thermalright Macho120 Rev.A с высокими радиаторами на модулях памяти или на силовых элементах в зоне процессорного разъёма, то здесь всё более-менее хорошо. Расстояние от радиатора до материнской платы составляет 42 мм, и пусть вентилятор висит на 10 мм ниже, он смещён ближе к процессорному разъёму — то есть если он что-то и заблокирует, то только ближайший к нему слот оперативной памяти. В нашем случае и вентилятор не помешал вообще ничему.
Внутри корпуса Thermalright Macho120 Rev.A действительно выглядит сравнительно компактно, его высота — 150 мм — обеспечит совместимость практически со всеми корпусами глубиной 165-170 мм.
Ну а кабель вентилятора длиной целых 600 мм позволит подключить его даже к наиболее удалённым точкам этого самого корпуса.
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики системы охлаждения Thermalright Macho120 Rev.A приведены в таблице.
| Наименование технических характеристик | Thermalright Macho120 Rev.A |
| Размеры кулера (ВхШхТ), вентилятора(ов), мм | 150x120x102 (120×120х25) |
| Полная масса, г | 745 (600 — радиатор) |
| Материал радиатора и конструкция | Перфорированная башенная конструкция из алюминиевых пластин на пяти медных, никелированных тепловых трубках диаметром 6 мм, проходящих сквозь медное основание |
| Количество пластин радиатора, шт. | 30 |
| Толщина пластин радиатора, мм | 0,4 |
| Межрёберное расстояние, мм | 3,1 |
| Расчётная площадь радиатора, см2 | н/д |
| Термическое сопротивление, °С/W | – |
| Тип и модель вентилятора | Thermalright TY-121BW |
| Скорость вращения вентилятора, об/мин | 600–1300 |
| Воздушный поток, CFM | 46,2 (макс.) |
| Уровень шума, дБА | 25,4 (макс.) |
| Статическое давление, мм H2O | н/д |
| Количество и тип подшипников вентилятора | 1, скольжения |
| Время наработки вентилятора на отказ, часов/лет | н/д |
| Номинальное/стартовое напряжение вентилятора, В | 12 / 3,2 |
| Сила тока вентилятора, А | 0,21 |
| Примерное пиковое энергопотребление вентилятора, Вт | 2,52 |
| Возможность установки на процессоры с разъёмами | Intel LGA775/115x/1366/2011, AMD Socket 939/AM2(+)/AM3(+)/FMx(+) |
| Дополнительно (особенности) | Вентилятор с PWM-управлением, возможность установки второго вентилятора, термопаста Thermalright |
| Рекомендованная стоимость, долларов США | 45 |
Результаты тестирования

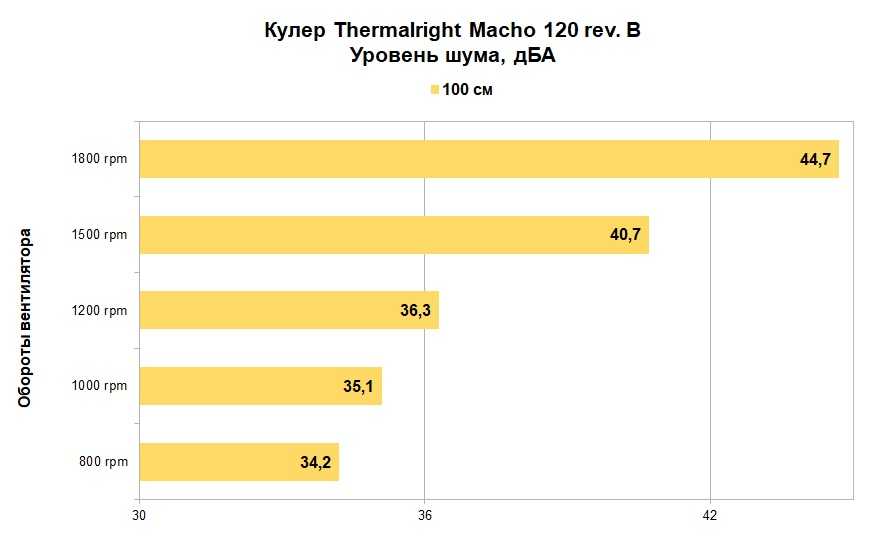

Уровень шума
Вполне ожидаемо, что 120 мм вентилятор Thermalright TY-121 при оборотах от 1500 rpm не позволяет получить приемлемый уровень шума – работа кулера получается достаточно громкой. Несколько разочаровало наличие постороннего шума от вентилятора при оборотах 1200 rpm и менее, поэтому даже при минимальных оборотах работа кулерана фоне тихой работы других систем охлаждениябудет выделяться.
Температуры

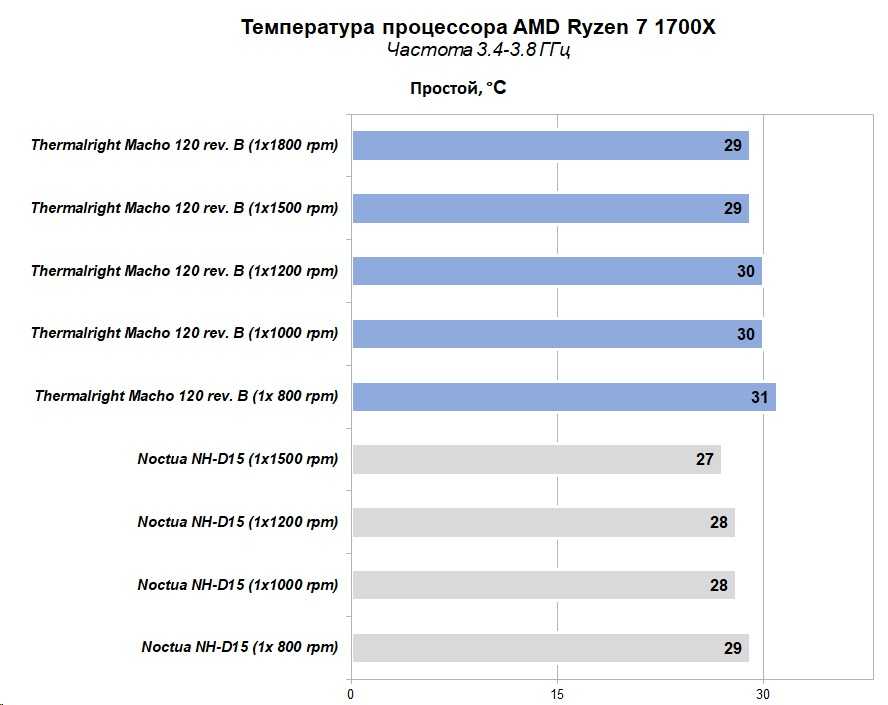

Уже в простое заметна разница 2 °С в охлаждении, хотя обычно «разброс» здесь минимальный.

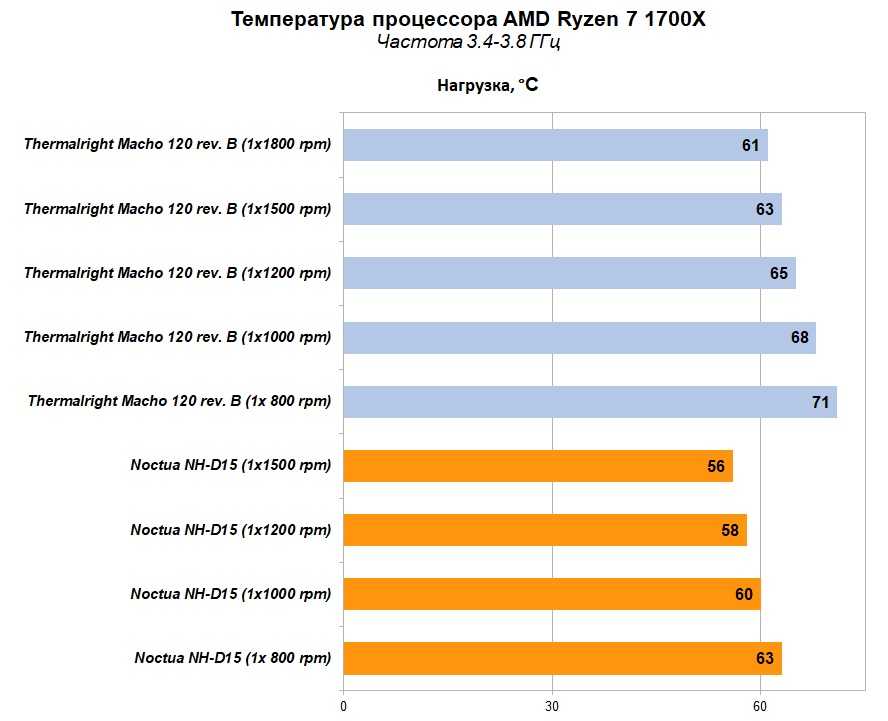

Под нагрузкой разница между рассматриваемыми кулерами составляет 5-8 °С. Конечно, явно можно говорить о том, что кулеры «разные» (5 тепловых трубок против 6, одна секция радиатора против двух).
По факту стоит напомнить о не самом хорошем качестве основания (наличие вогнутости), что не позволяеткулеру Thermalright Macho 120 Rev. B продемонстрировать лучший результат. Но и этого кулеру хватает, чтобы позволить охладить любой современный процессор AMD/Intel (кроме AMD TR4).
Выводы
Кулер Thermalright Macho 120 Rev. B является очередным доказательством того, что каждый из производителей, а в частности компания Thermalright, путем «косметических» обновлений выпускает новые продукты. Сильной чертой кулера является его внешний вид за счет крупных размеров, медных пластин и полной никелировки, а также высокая совместимость с комплектующими (высокими модулями оперативной памяти, видеокартами, устанавливаемыми в первый слот PCI-E x16, узкими корпусами). Что радует в нем, так это возможность установки дополнительного 120 мм вентилятора и наличие в комплекте отвертки, облегчающей процесс установки.
В качестве недостатка отметим шумную работу 120 мм вентилятора Thermalright TY-121. Даже при низких оборотах был заметен посторонний шум. Второй момент касается вогнутого основания, не позволившегокулеру в полной мере раскрыть свой потенциал в плане эффективного охлаждения. Все эти недостатки касаются нашего экземпляра, в очередной раз напоминая, что компания Thermalright идет своим путем (другой экземпляр может не иметь подобных недостатков).
Стоимость кулера Thermalright Macho 120 Rev. B начинается от 3000 рублей и она вполне адекватна его возможностям.
Плюсы:
- Эффектный внешний вид;
- Высокая совместимость с комплектующими;
- Поддержка «старых» платформ AMD/Intel;
- Хорошая комплектация;
- Простая процедура установки;
- Демократичная цена.
Минусы:
- Высокий уровень шума вентилятора (есть посторонний шум при низких оборотах нашего экземпляра);
- Неровное основание (наш экземпляр).
