Обзор и тестирование процессорного кулера thermalright le grand macho rt

Установка

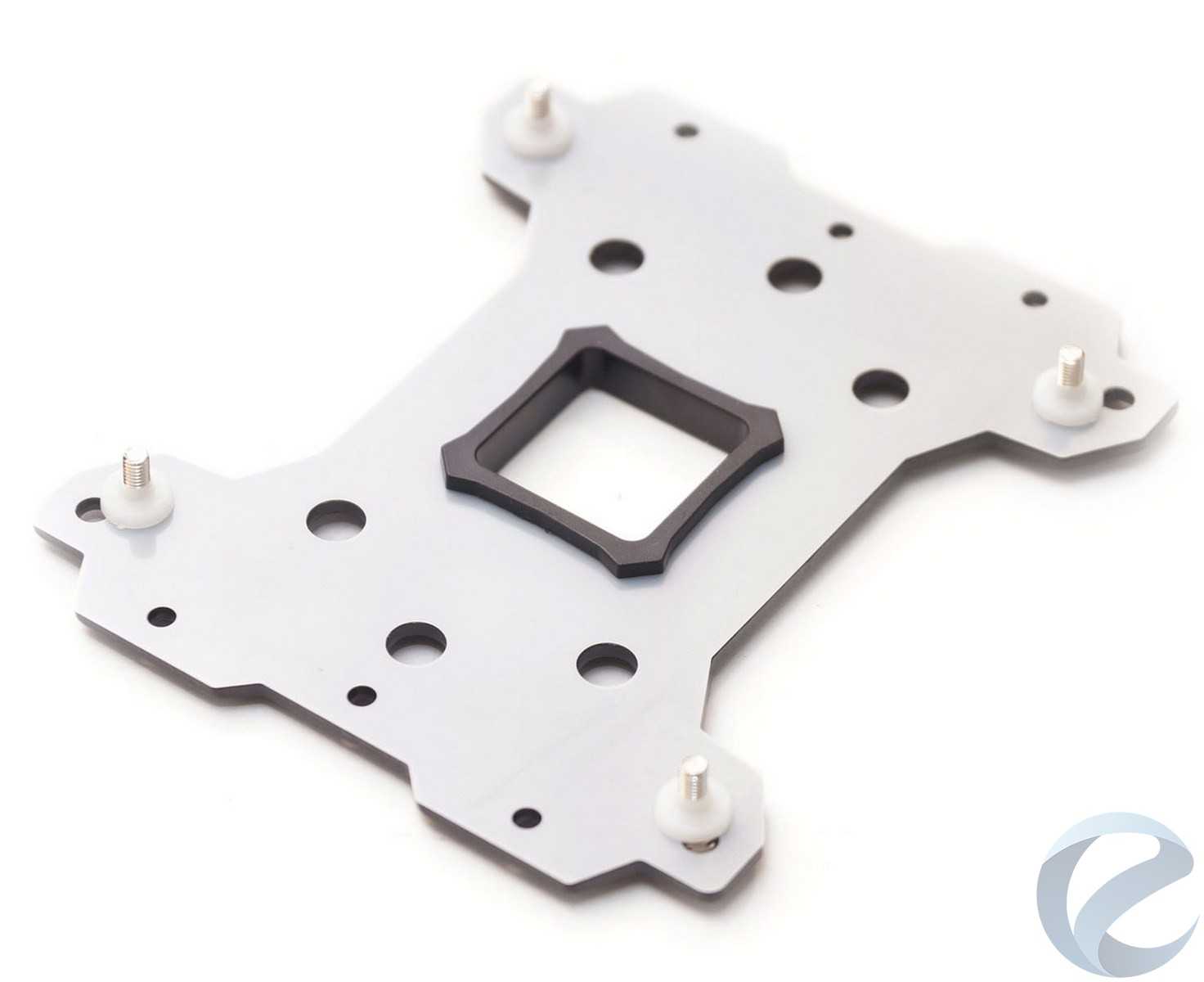

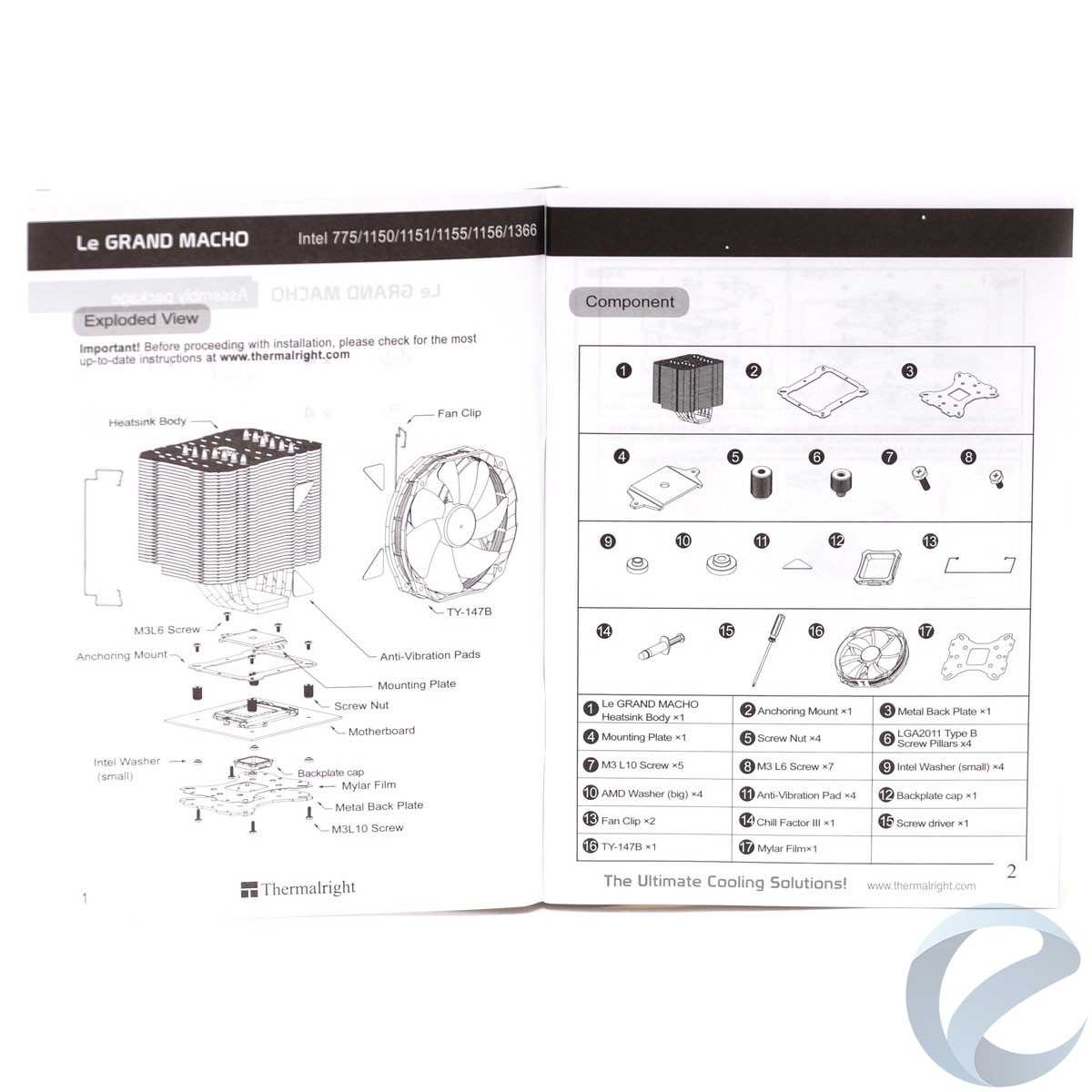

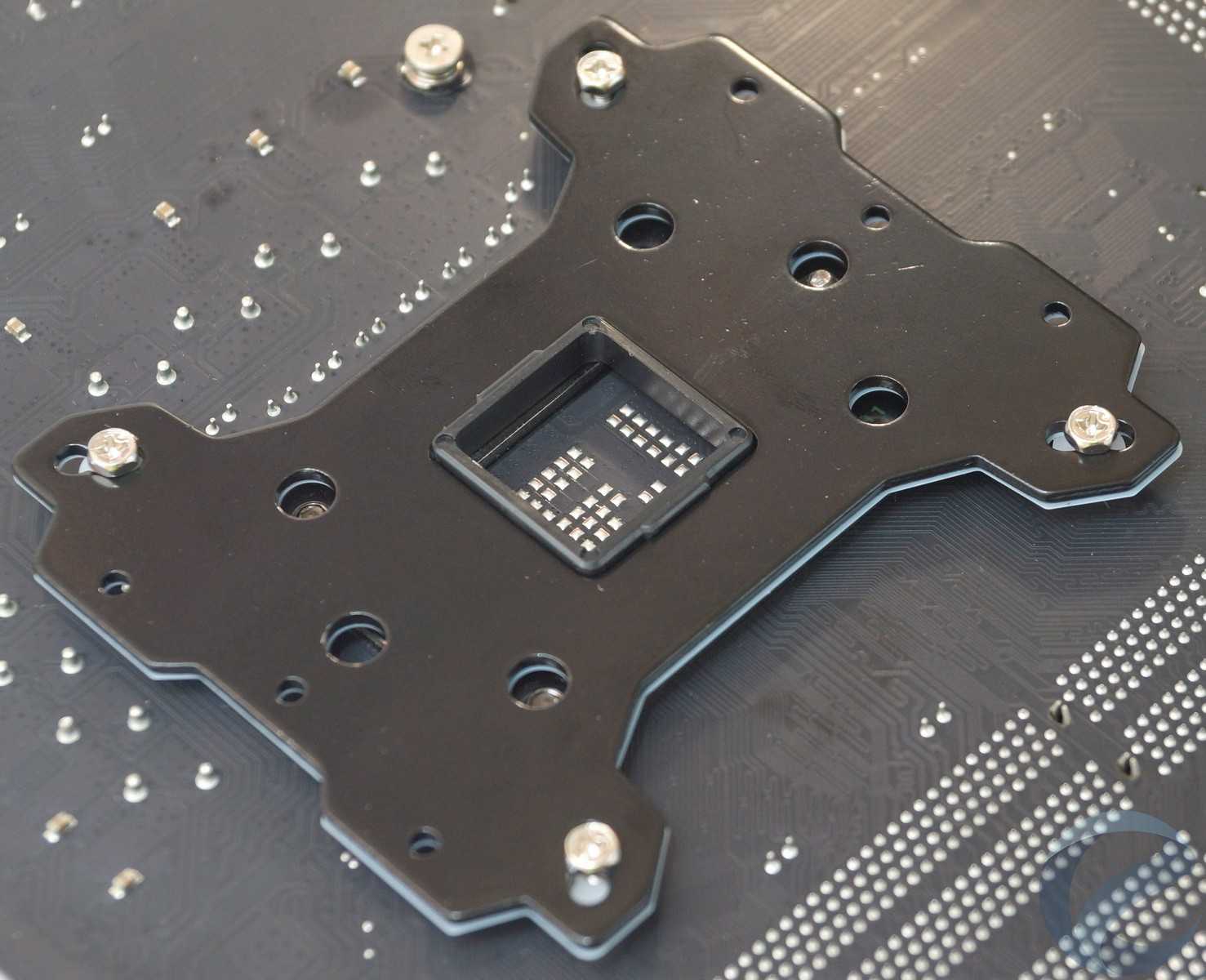

В инструкции пользователя есть подробная иллюстрация демонстрирующая порядок сборки, все детали пронумерованы. Первым делом вставляем в опорную пластину винты и фиксируем их пластиковыми шайбами. Не забываем поместить между пластиной и текстолитом материнской платы изолирующую подложку и вставить специальную пластиковую рамку.

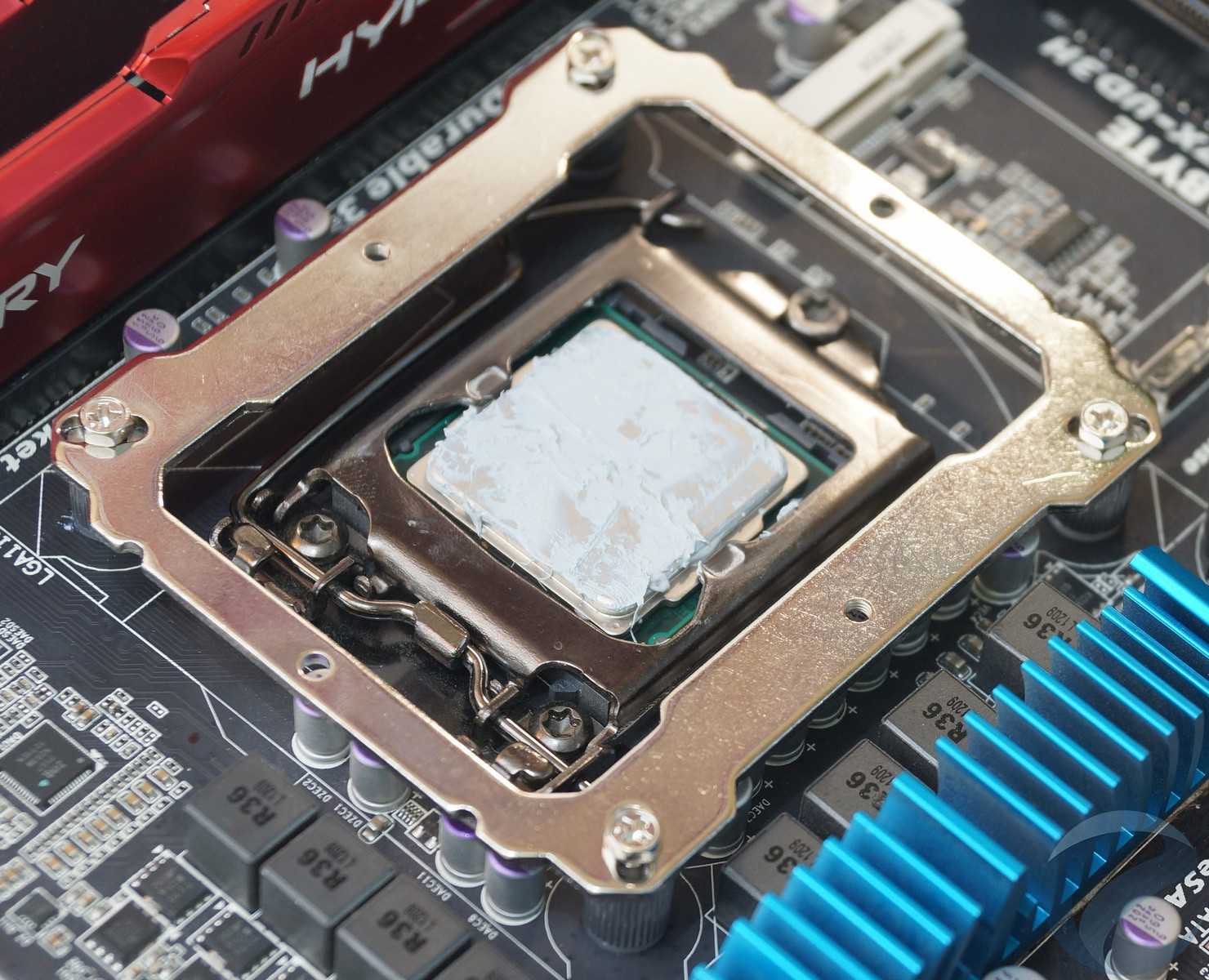

С обратной стороны накручиваем на винты металлические гайки с накатанной головкой и диэлектрическими шайбами в основании. Короткими винтами закрепляем к гайкам крепежную пластину.

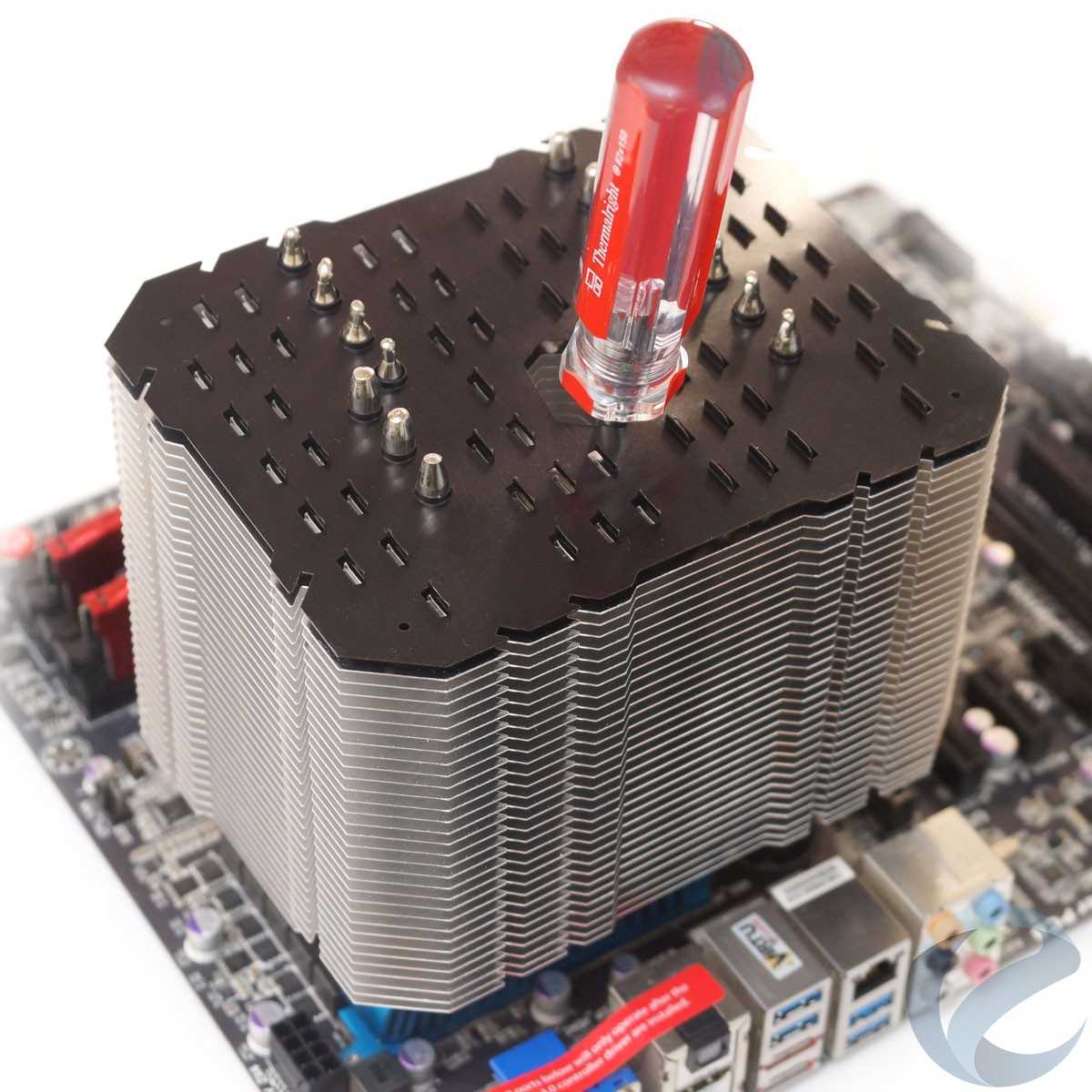

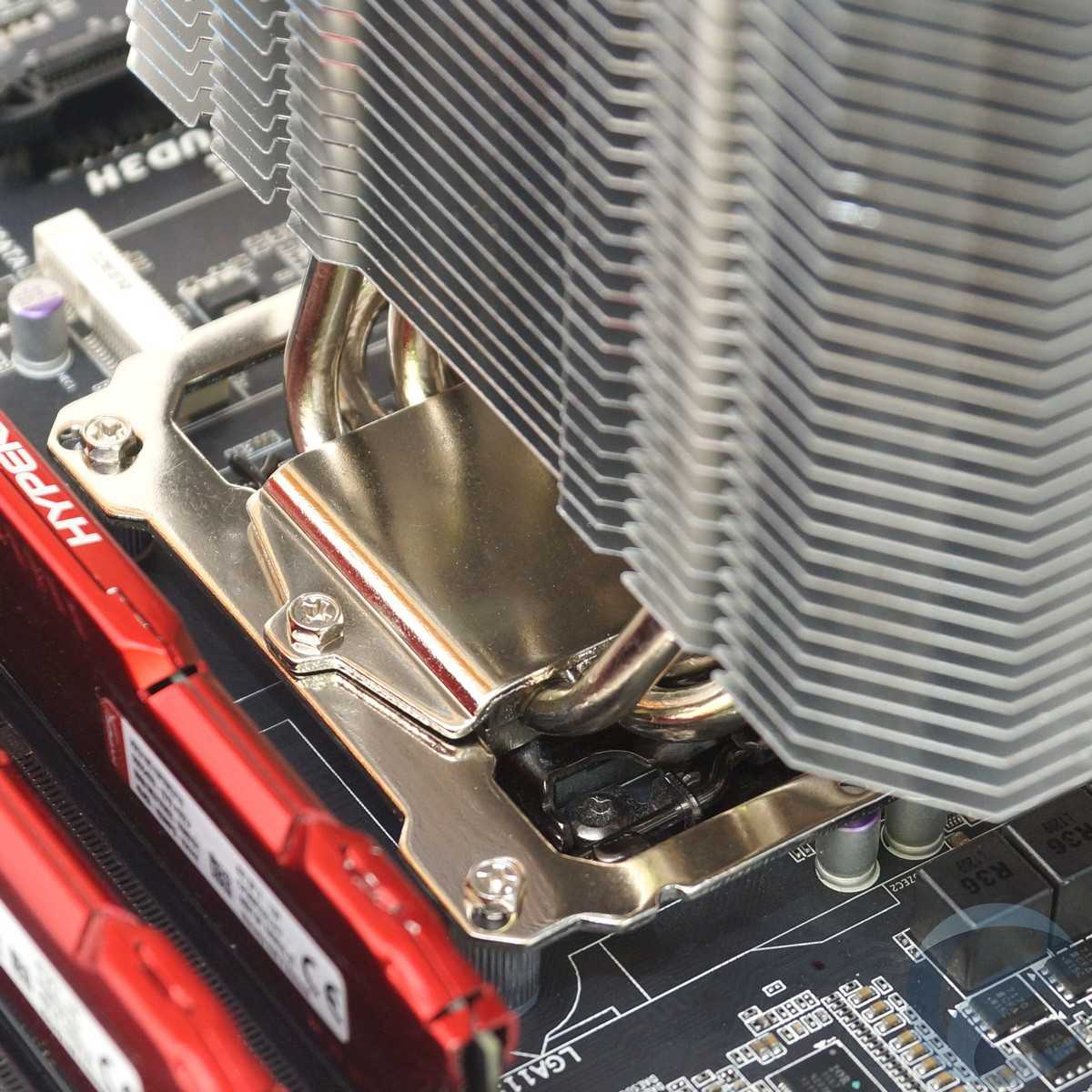

Далее остается только закрепить сам радиатор прижимной пластиной

Здесь необходимо проявить осторожность, из-за смещенного центра тяжести радиатора его необходимо надежно придерживать

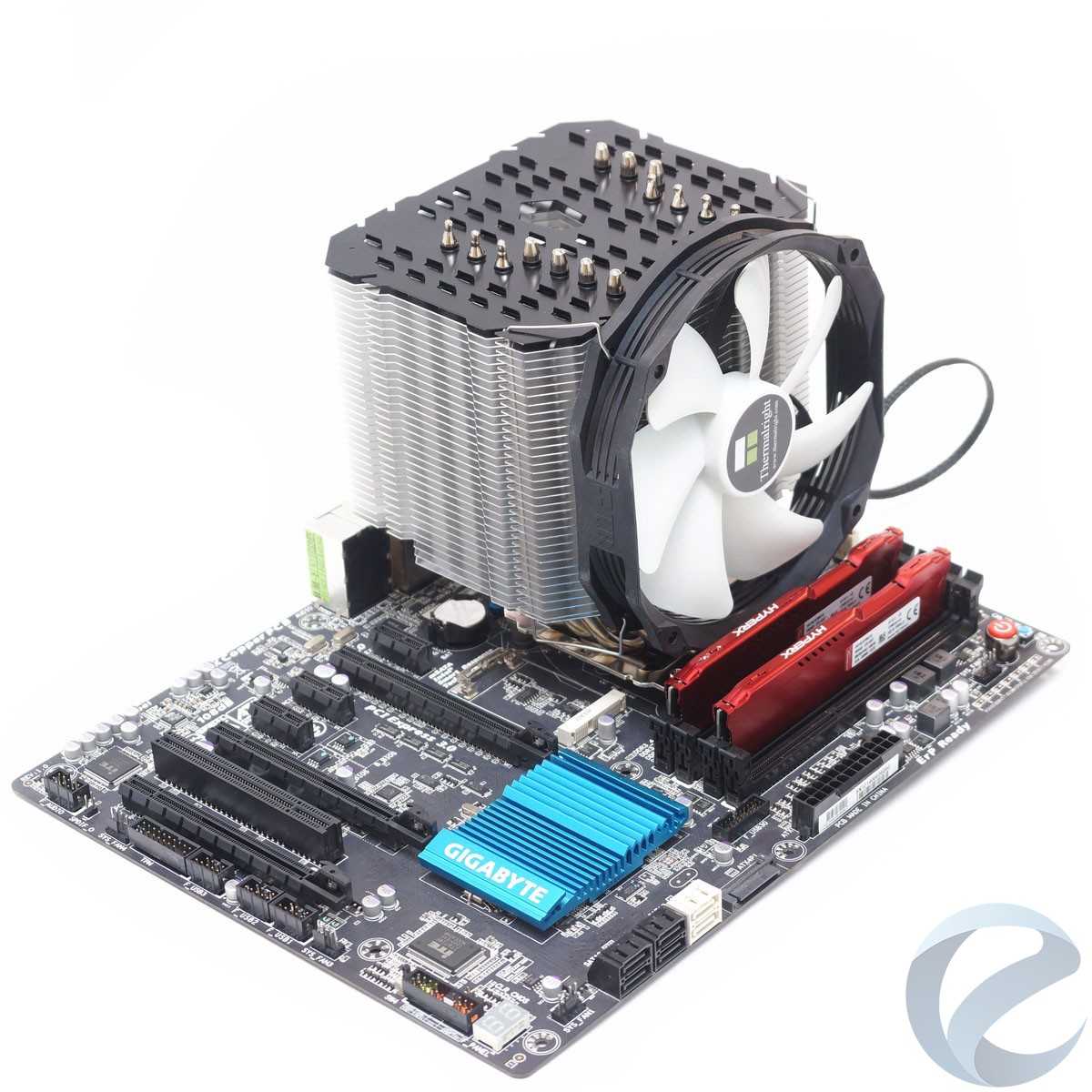

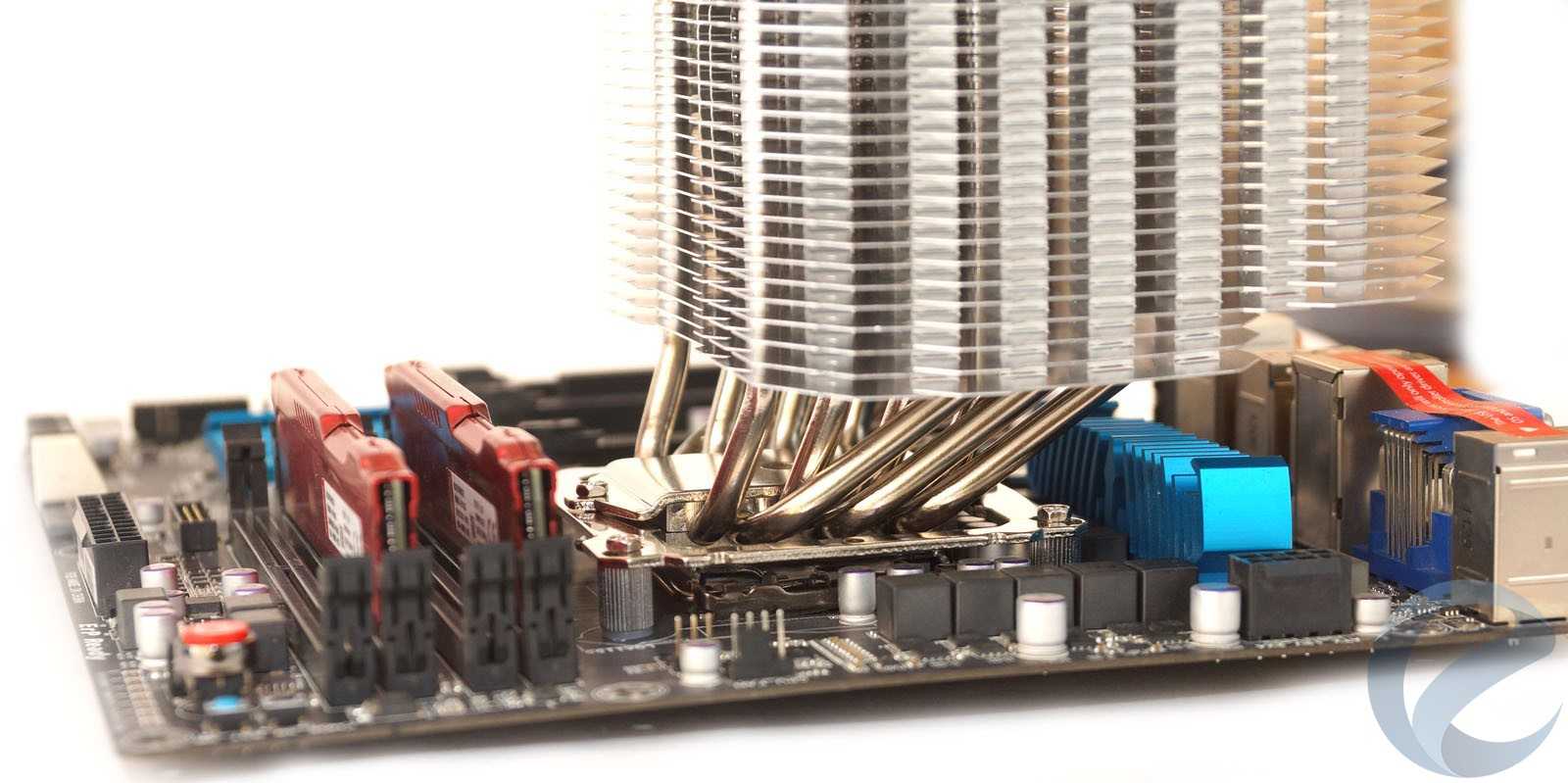

До модулей памяти остается очень много места, это позволяет без проблем установить вентилятор.

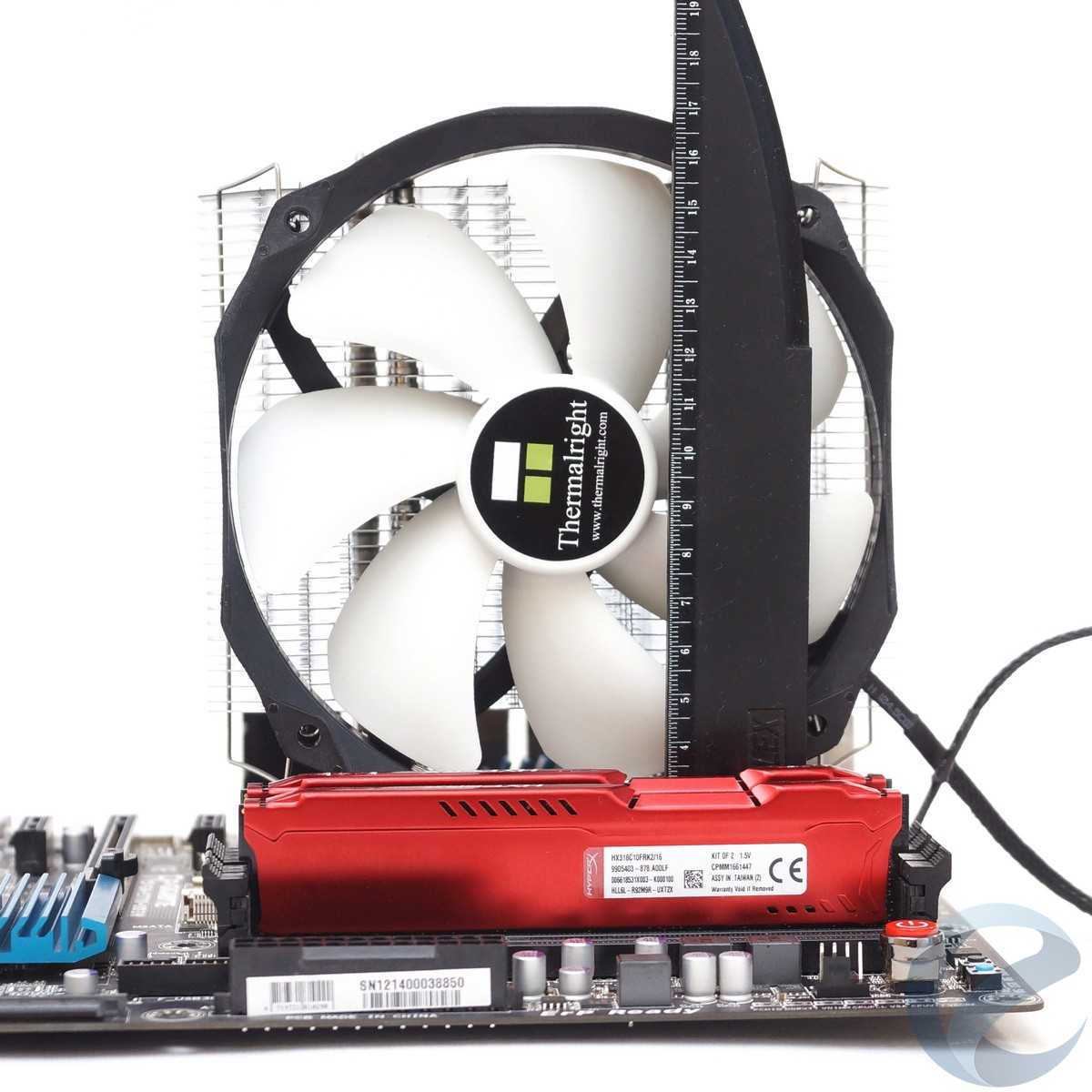

При стандартной установке ассиметричного вентилятора высота системы охлаждения всего 159 мм, что позволит установить ее в стандартный корпус.

Если вентилятор развернуть в «нестандартное» положение, то высота системы охлаждения получится 170 мм. Это может понадобиться при установке на некоторые модели материнских плат с близко рассположенным слотом PCI-E к процессорному сокету. Эти нюансы стоит учитывать при подборе комплектующих.

К примеру, в корпус Aerocool Strike-X Cube с материнской платой формата mATX, кулер Le GRAND Macho RT попросту невместился.

Тестирование

Для тестирования эффективности охлаждения был выбран процессор архитектуры Sandy Bridge, хоть и не актуальный на сегодня, но обладающий отличным разгонным потенциалом и TDP 95 Вт.

На этом же стенде ранее были протестированы: двухбашенный суперкулер be quiet! DARK ROCK PRO 3 с двумя комплектными вентиляторами, его более простой собрат be Quiet! DARK ROCK 3, а также СЖО Deepcool CAPTAIN 240 EX.

Тестовый стенд:

  • Процессор: Intel Core i7-2600K;
  • Видеокарта: Asus Radeon HD7970 DC2-3GD5;
  • Материнская плата: GIGABYTE GA-Z77X-UD3H;
  • Память: DDR3-1866 Kingston HyperX FURY 16 Гб;
  • Блок питания: Gigabyte G750H;
  • Термопаста: комплектная;
  • SSD накопитель — OCZ Solid 3 60GB;
  • Контрольная панель: Thermaltake Commander FT Touchscreen Fan Controller;
  • ОС: Windows 10 64bit.

Процессор был протестирован в двух вариантах: при номинальной частоте с включенным Turbo Boost, 3.5 ГГц с автоматическим регулированием напряжения и на частоте 4.5 ГГц с фиксированным напряжением 1,330 В. Технология Hyper – Threading для повышения тепловыделения была активирована. Для примера приводим скрины, далее все результаты сведены в таблицы.

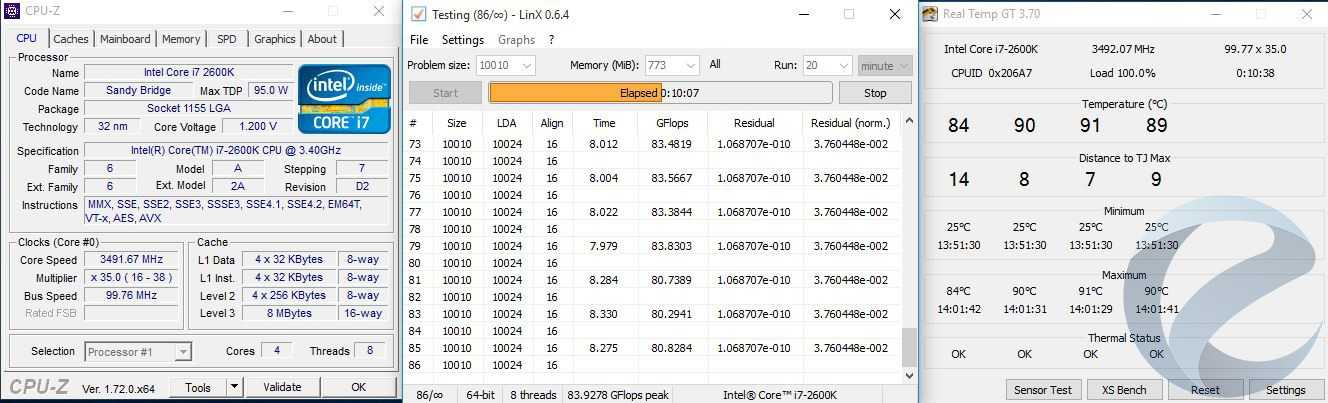

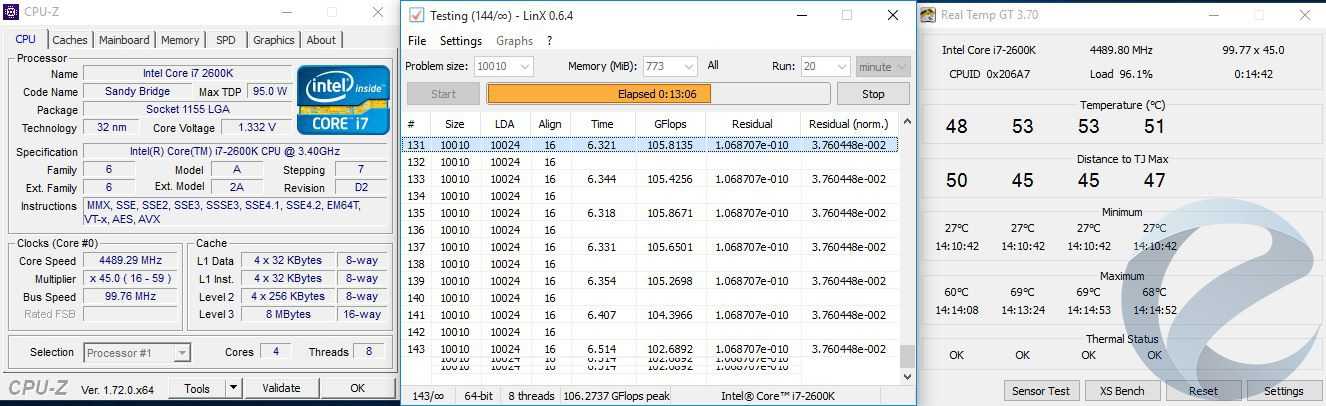

Для тестирования использовалось следующее ПО: LinХ AVX2, RealTempGT 370, тест в LinХ прогонялся до 20 минут, температура фиксировалась по самому горячему ядру. Температура в комнате составила 24-25 °С. Тестовый стенд — открытый.

Вентилятор кулера был подключен к контрольной панели Thermaltake Commander FT Touchscreen Fan Controller, что позволило оперативно контролировать его обороты.

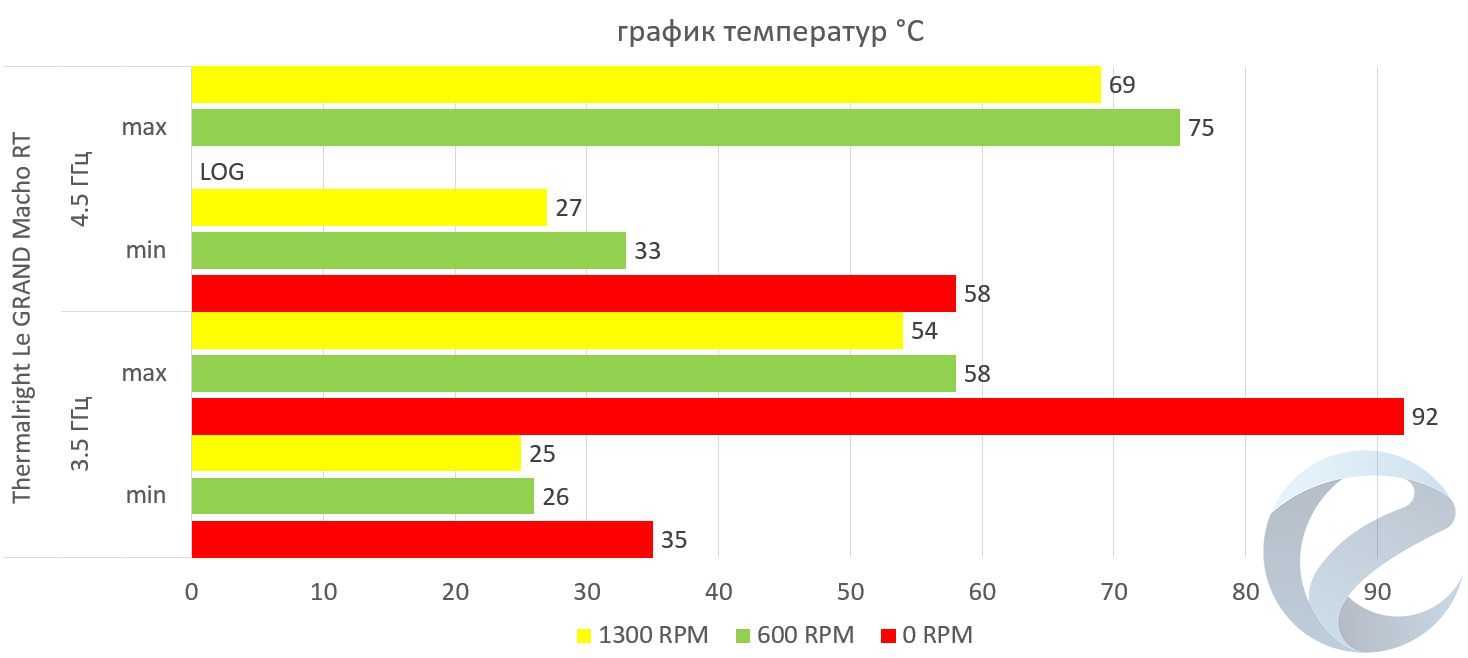

На первом этапе протестируем кулер в пассивном режиме и сравним результаты в тестах с установленным вентилятором в двух режимах: 1300 и 600 RPM.

В пассивном режиме, без участия корпусных вентиляторов Le GRAND Macho RT с трудом справляется с охлаждением процессора при максимальной нагрузке, а разогнанный процессор перегревается в первые же минуты теста.

А вот уже с установленным вентилятором запросто справляется с этой задачей даже на минимальных оборотах.

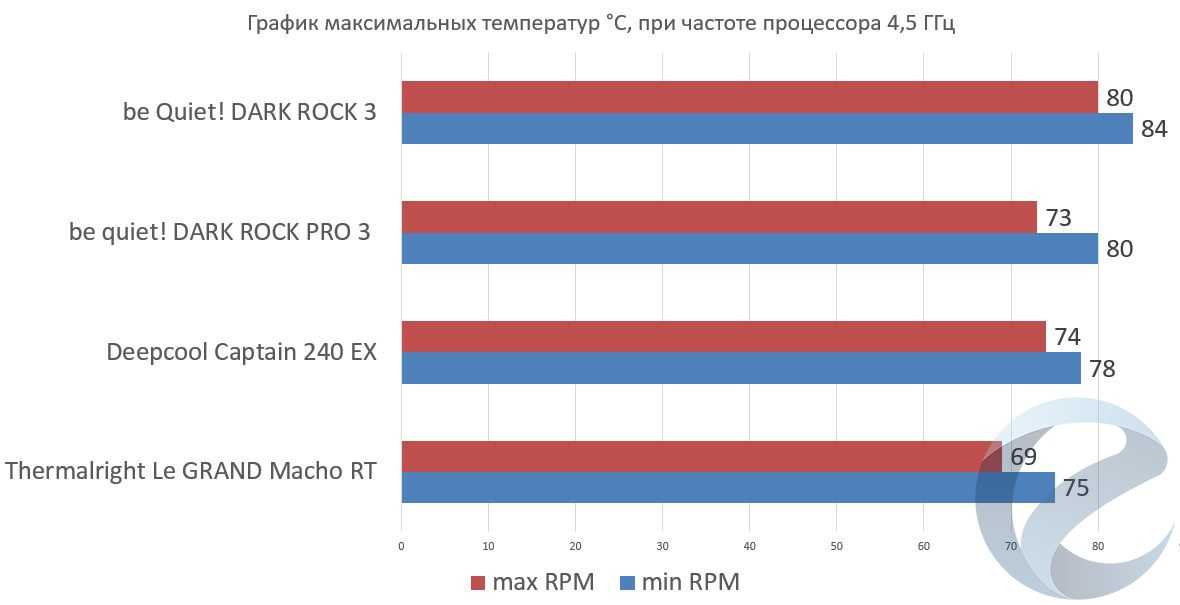

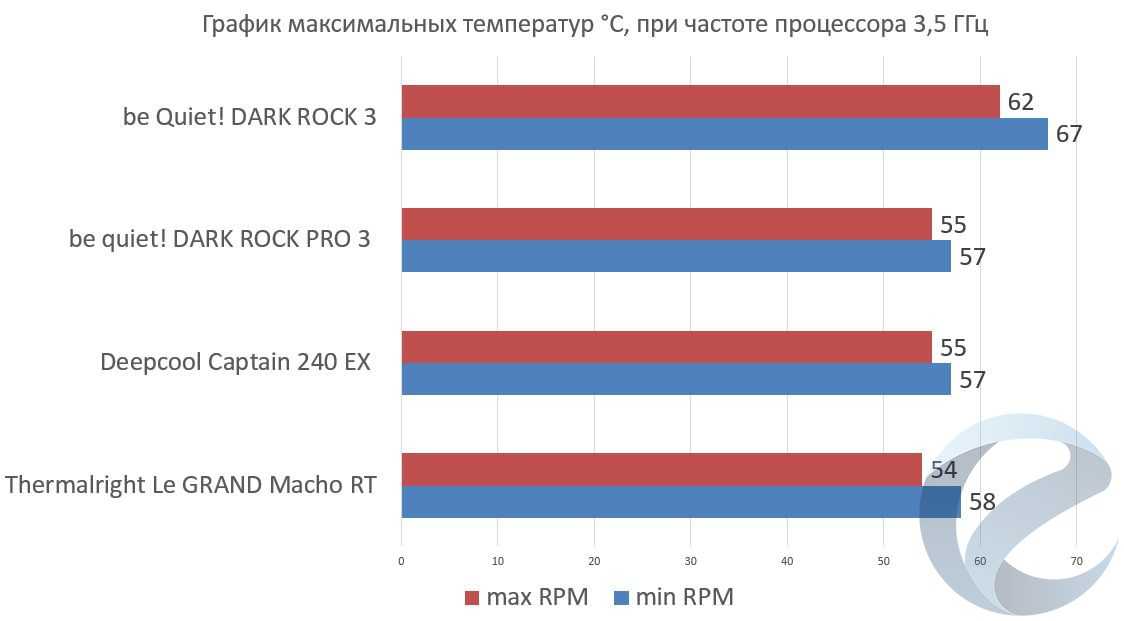

Далее сравним его эффективность с другими моделями, здесь графики только максимальных температур. В отдельной таблице представлены минимальные и максимальные обороты вентиляторов, которые дает возможность выставить контрольная панель.

Если при стоковых частотах процессора мы наблюдаем практически паритет между Le GRAND Macho RT, СЖО и двухсекционным кулером. Разница температур укладывается в погрешность измерения. Им уступает только относительно не крупный кулер be Quiet! DARK ROCK 3. А вот с разогнанным процессором наш испытуемый справляется лучше: разница в 3-5 градусов.

Что касается уровня шума по сравнению с представленными конкурентами, вентилятор TY 147 B даже на своих максимальных оборотах остается полностью бесшумным, чего не скажешь о вентиляторах других систем охлаждения. Уровень шума не превышал фоновый, поэтому графиков мы не приводим.

Внешний вид

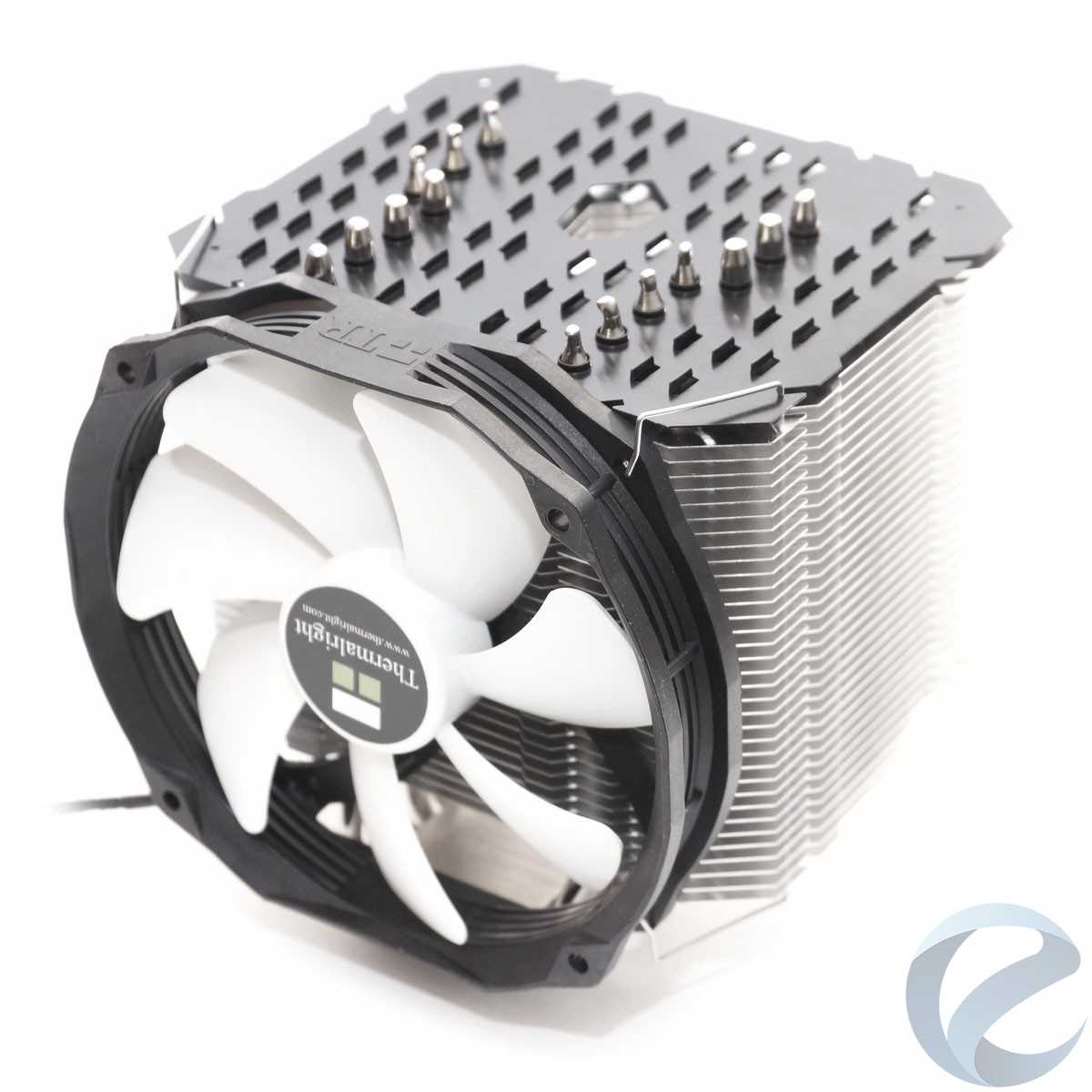

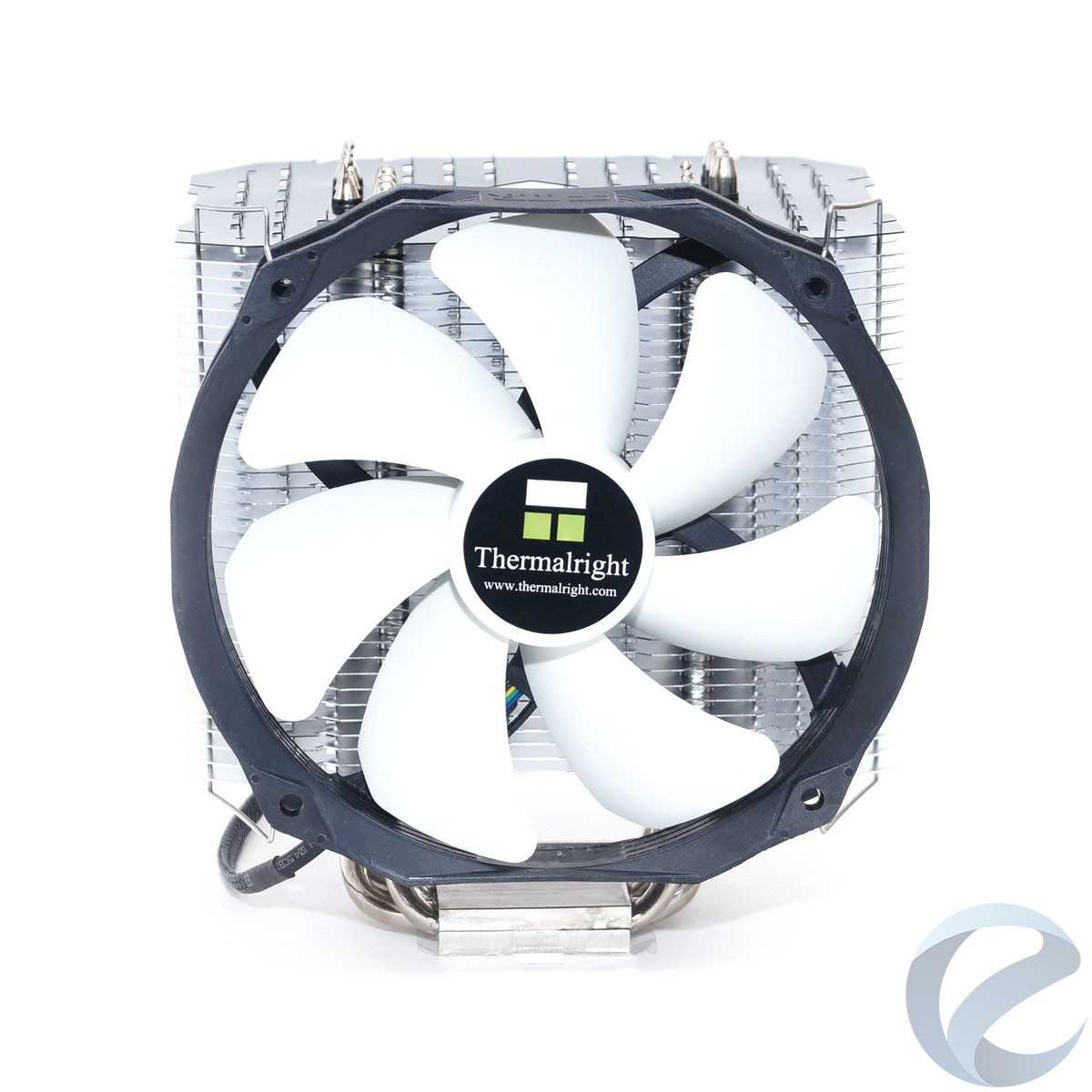

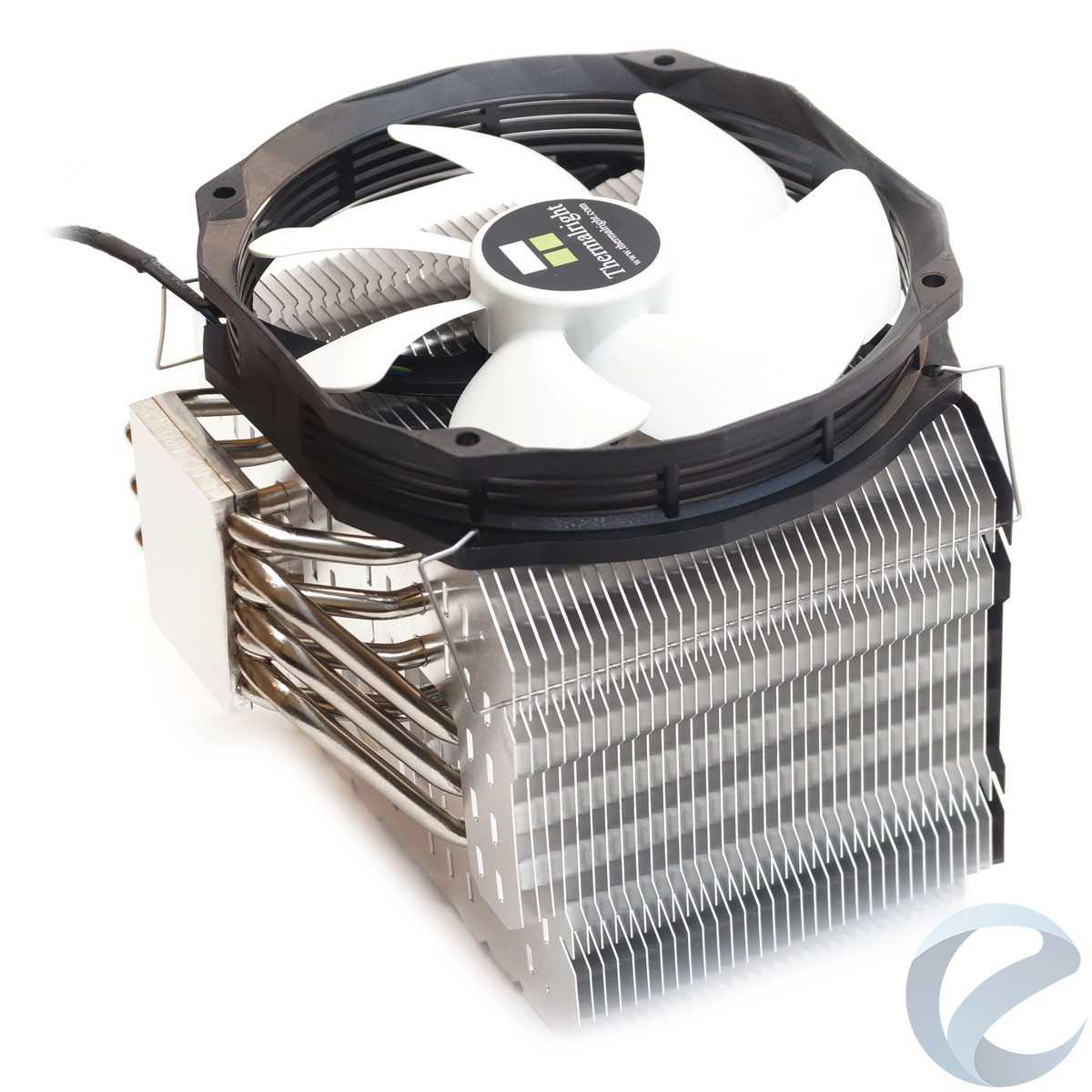

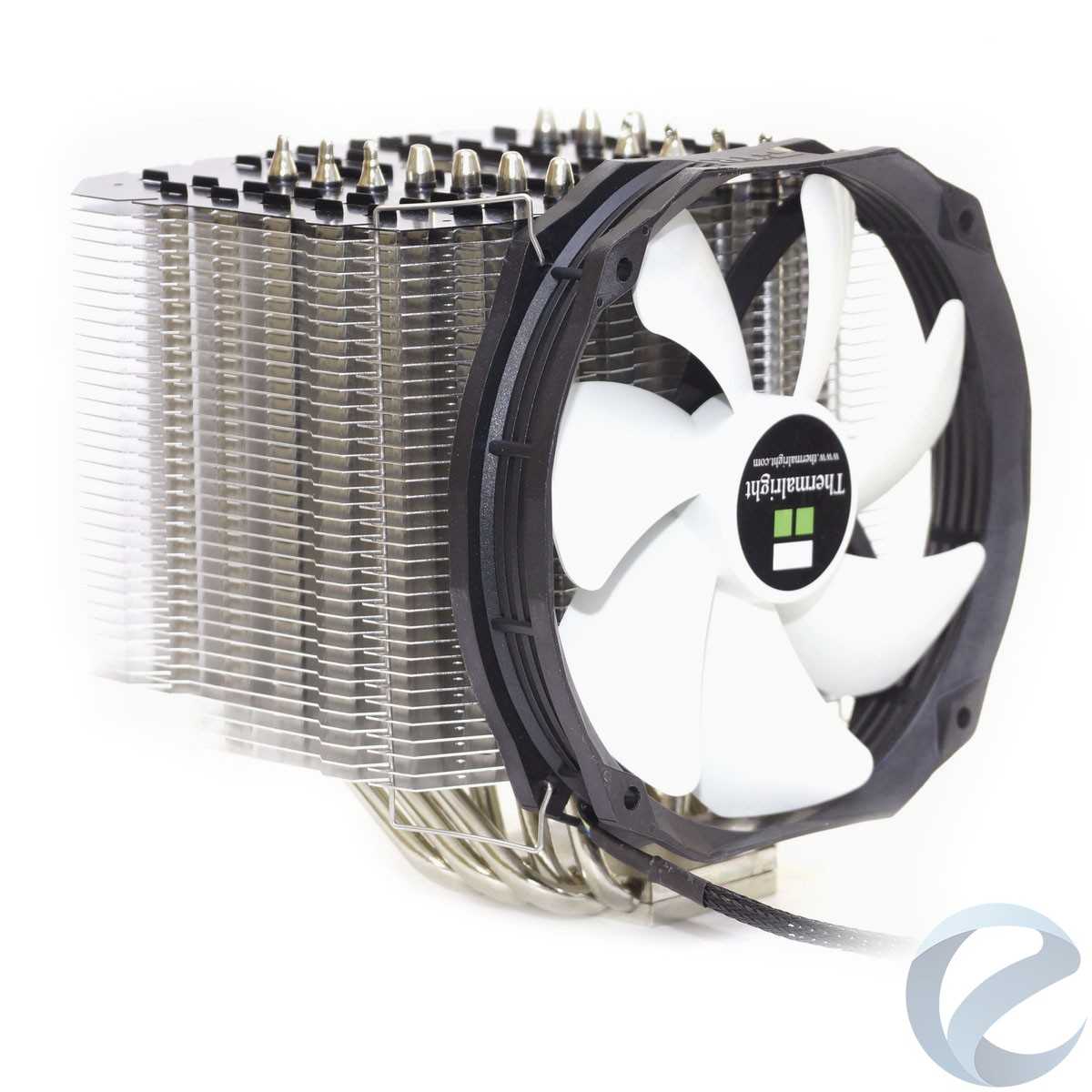

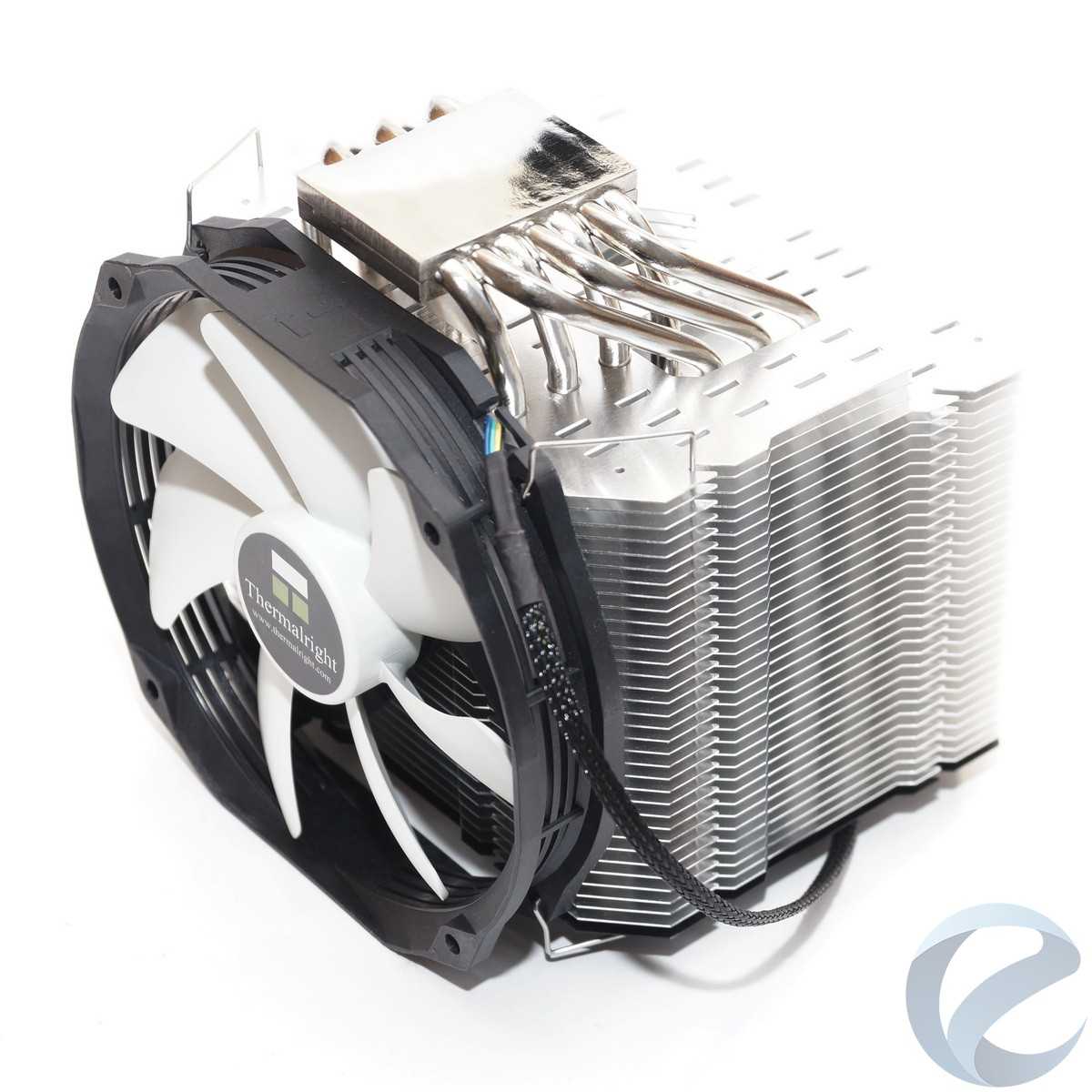

Перед нами — просто огромный радиатор, несомненно, способный работать в пассивном режиме. Несмотря на его размеры, он спокойно уместится практически на любой материнской плате, не перекрывая верхние слоты PCI-e и слоты памяти.

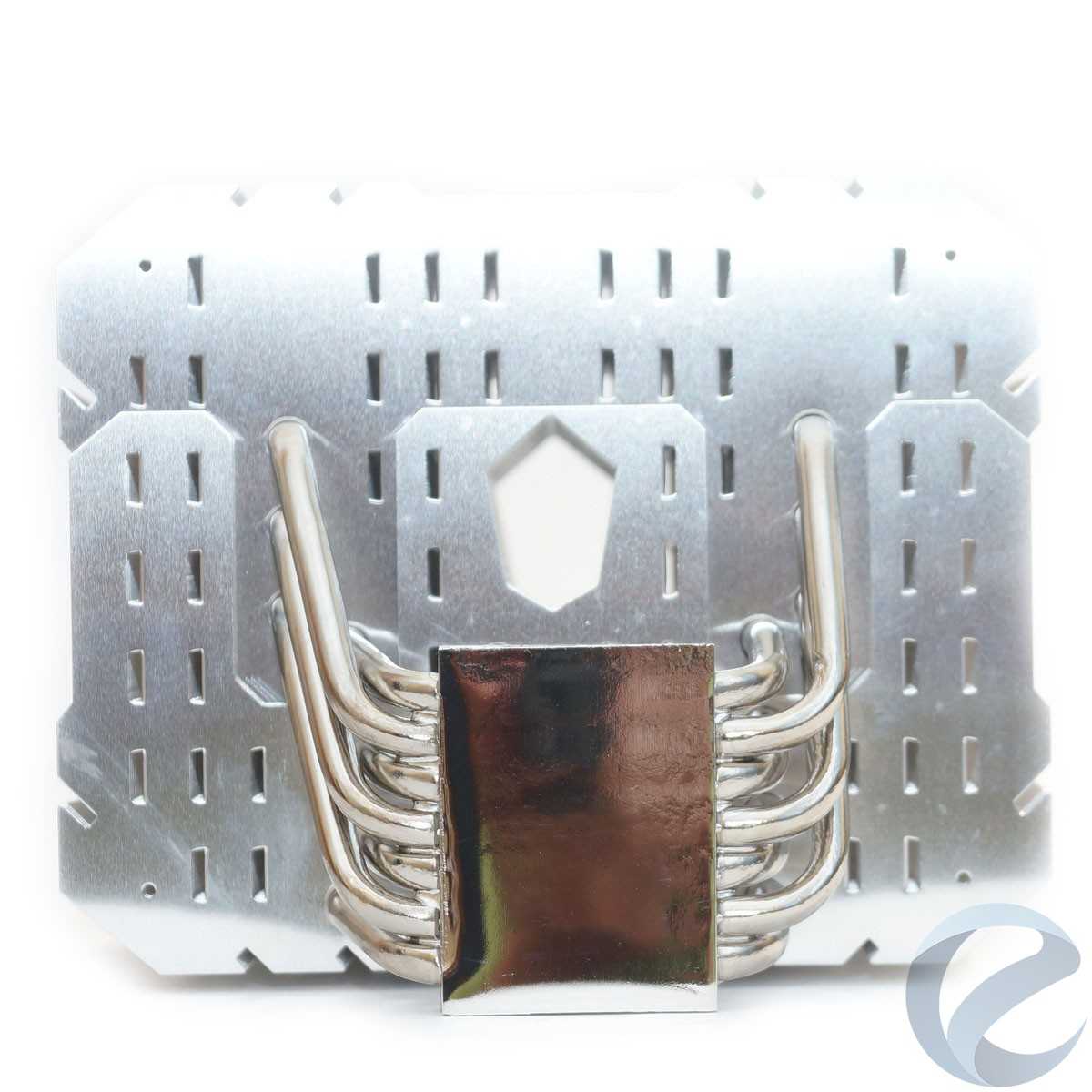

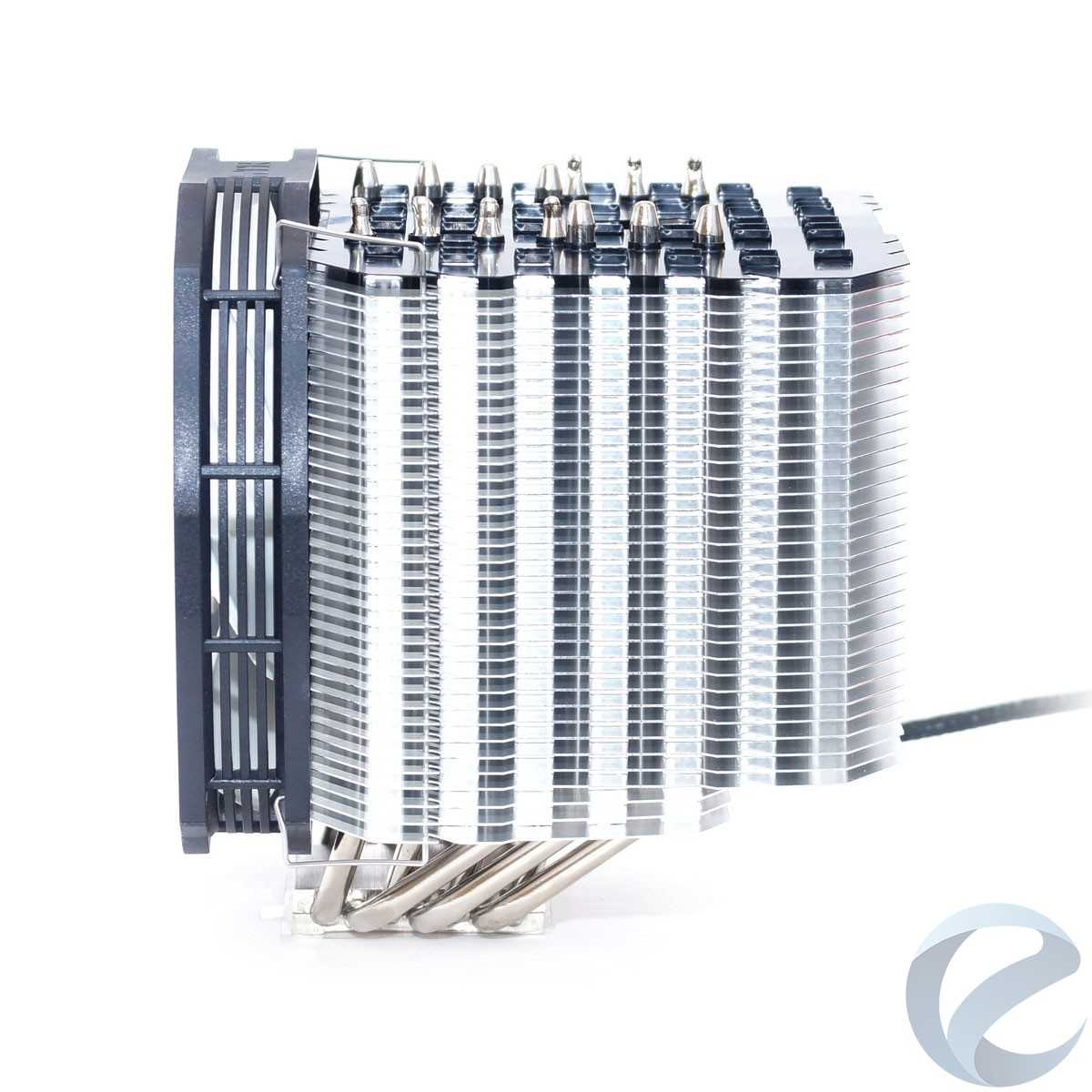

Достигается это за счет ассиметричной формы. Сам радиатор смещен относительно подошвы вверх и влево.

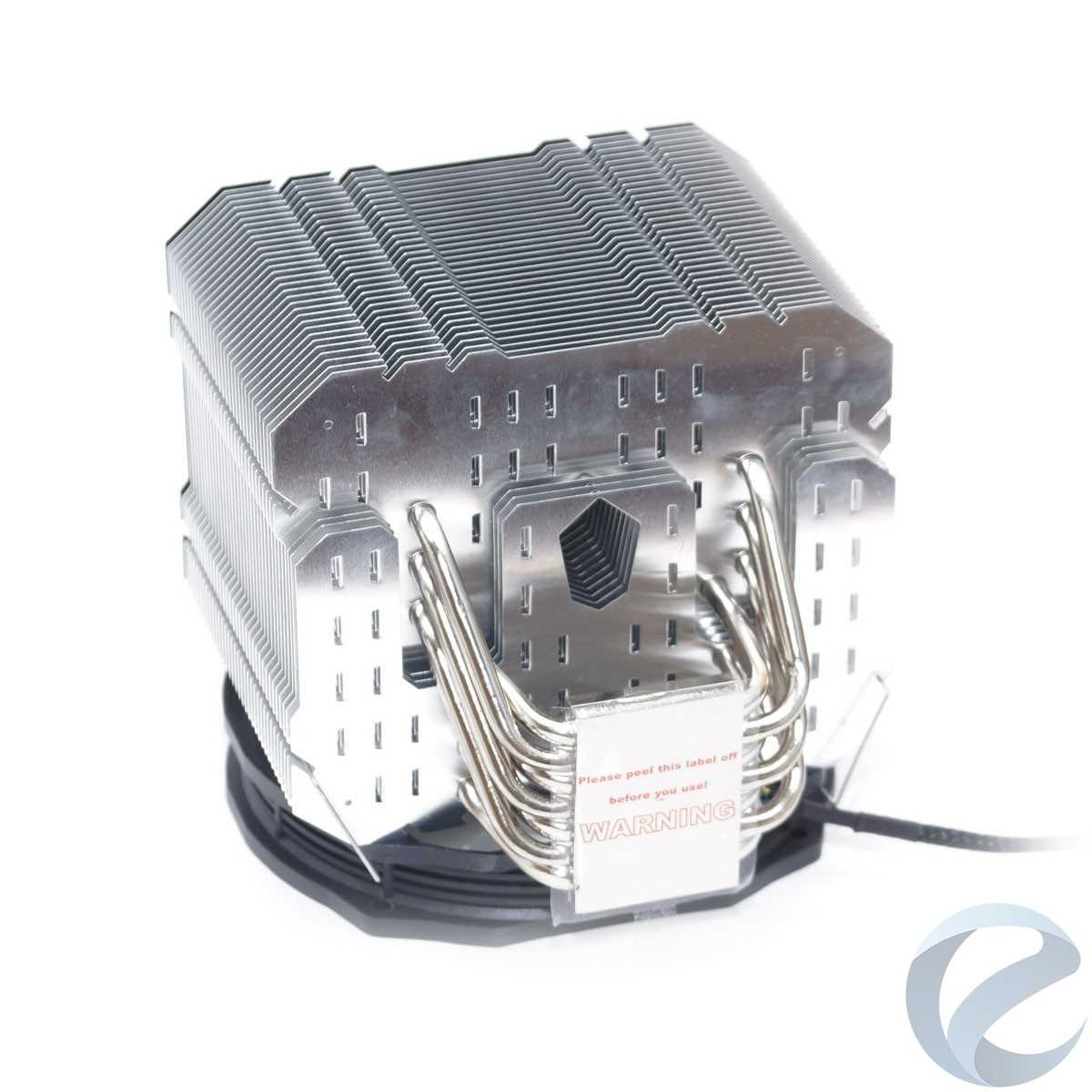

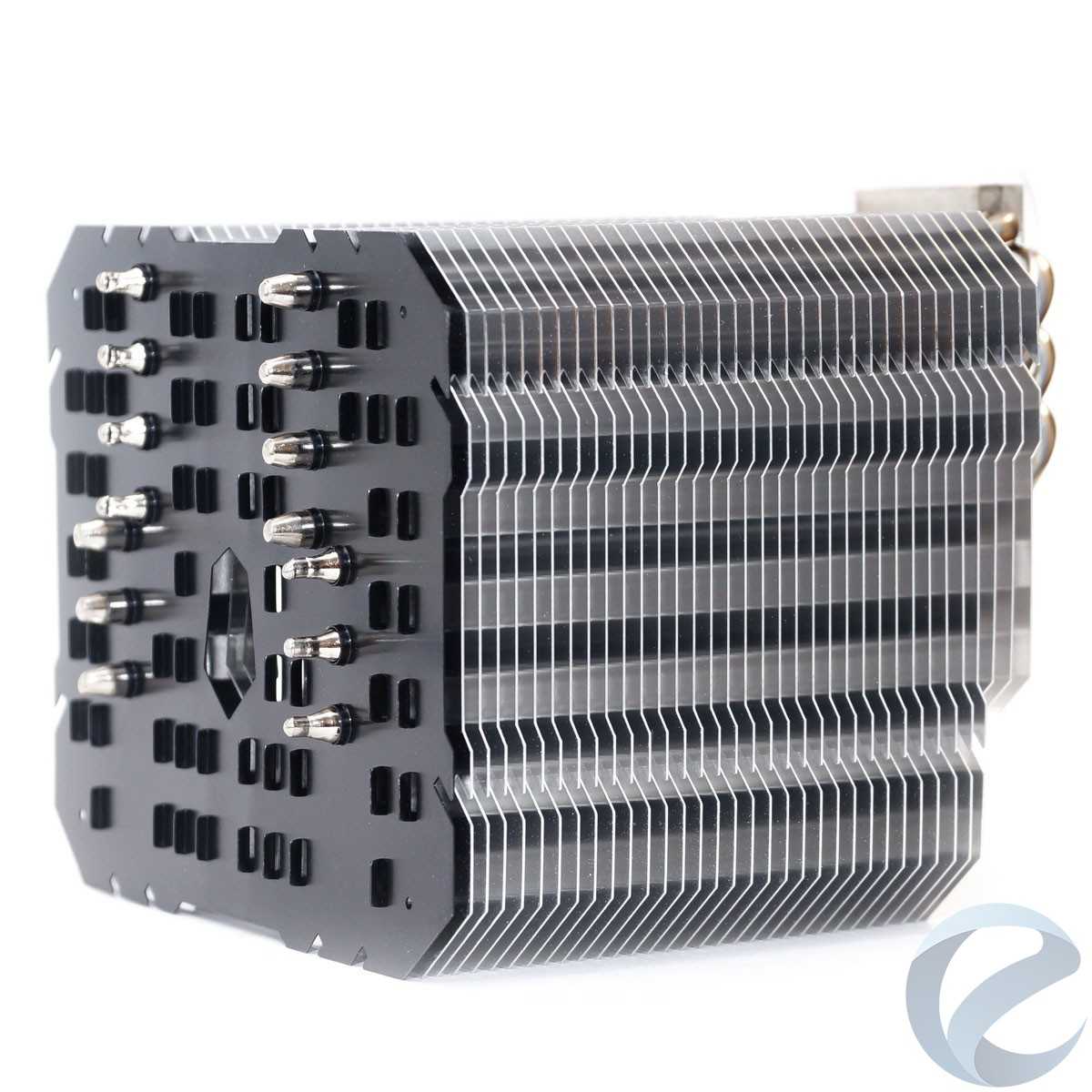

Состоит радиатор из семи тепловых трубок диаметром 6 мм с никелированным покрытием. Тридцать пять алюминиевых пластин толщиной 0.4 мм нанизаны на трубки с расстоянием в 3.1 мм. Три нижних пластины меньшего размера, через них проходят не все трубки. Общая площадь рассеивания составляет 12000 см2, для односекционной системы это большой показатель. Верхняя пластина сделана матово-черной, что добавляет радиатору эстетики в корпусе с окном на боковой крышке.

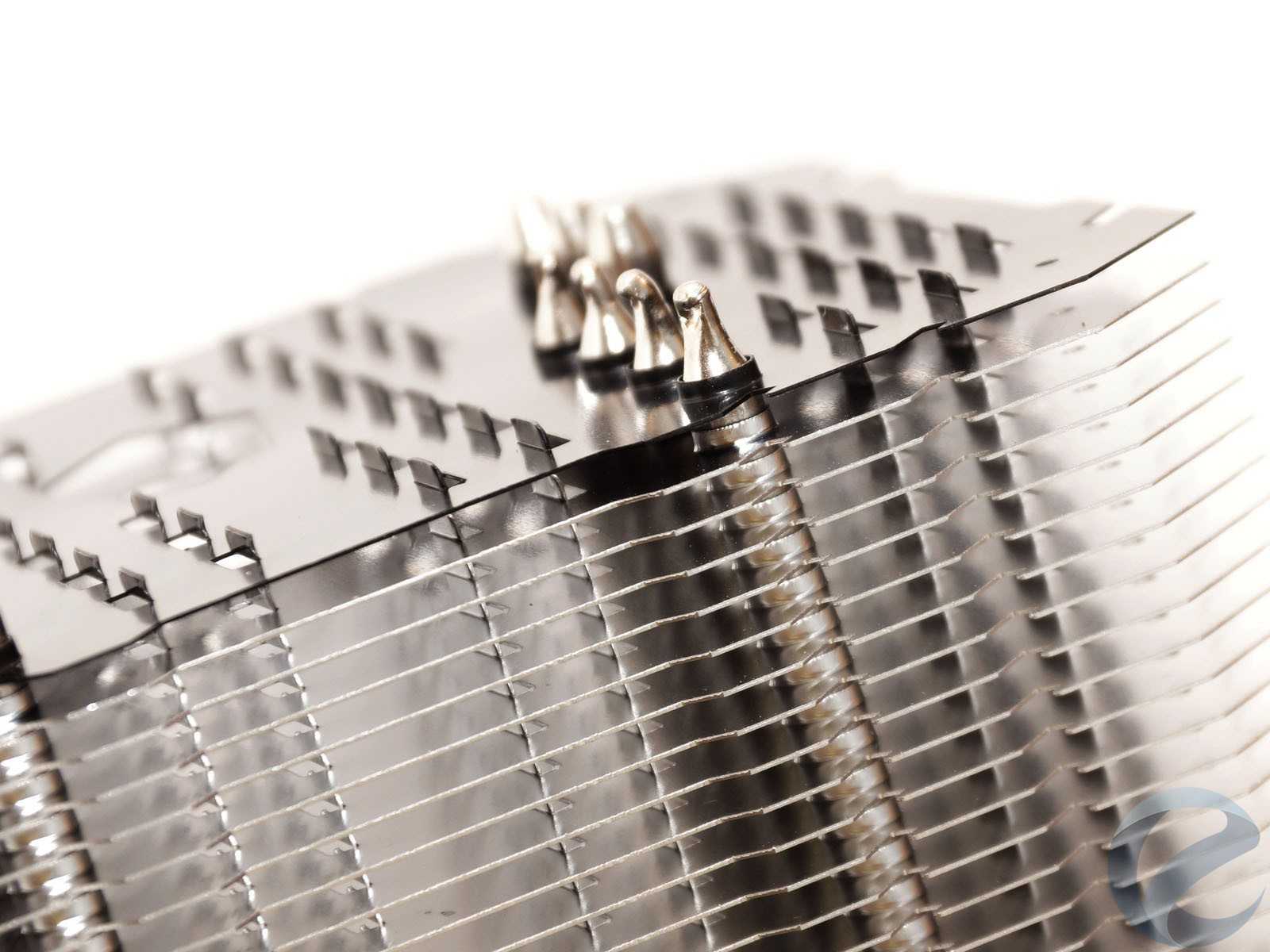

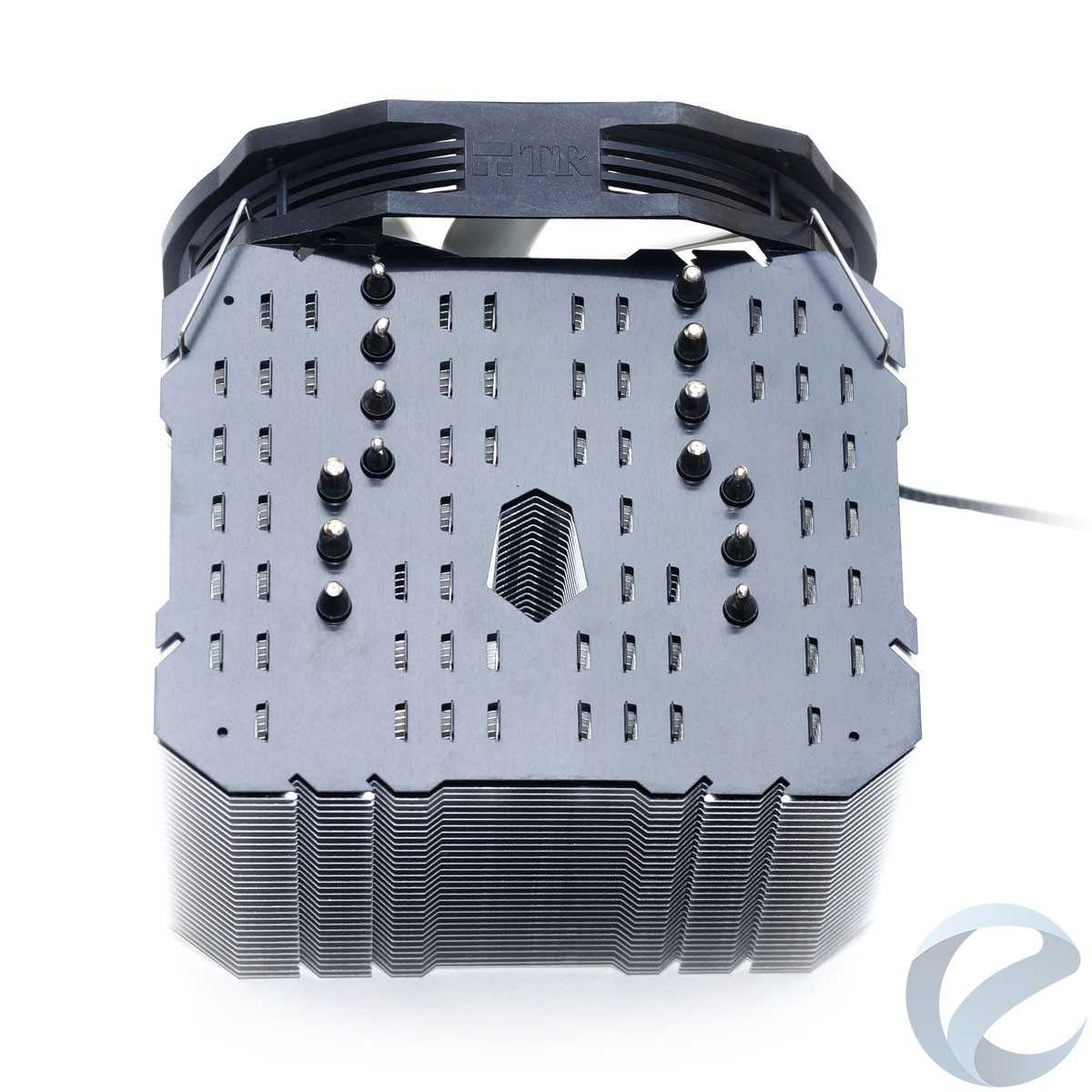

На пластинах есть прямоугольные отверстия с отогнутым краем — это улучшает их охлаждение. Через все пластины проходит отверстие под отвертку для фиксации винта прижимной пластины.

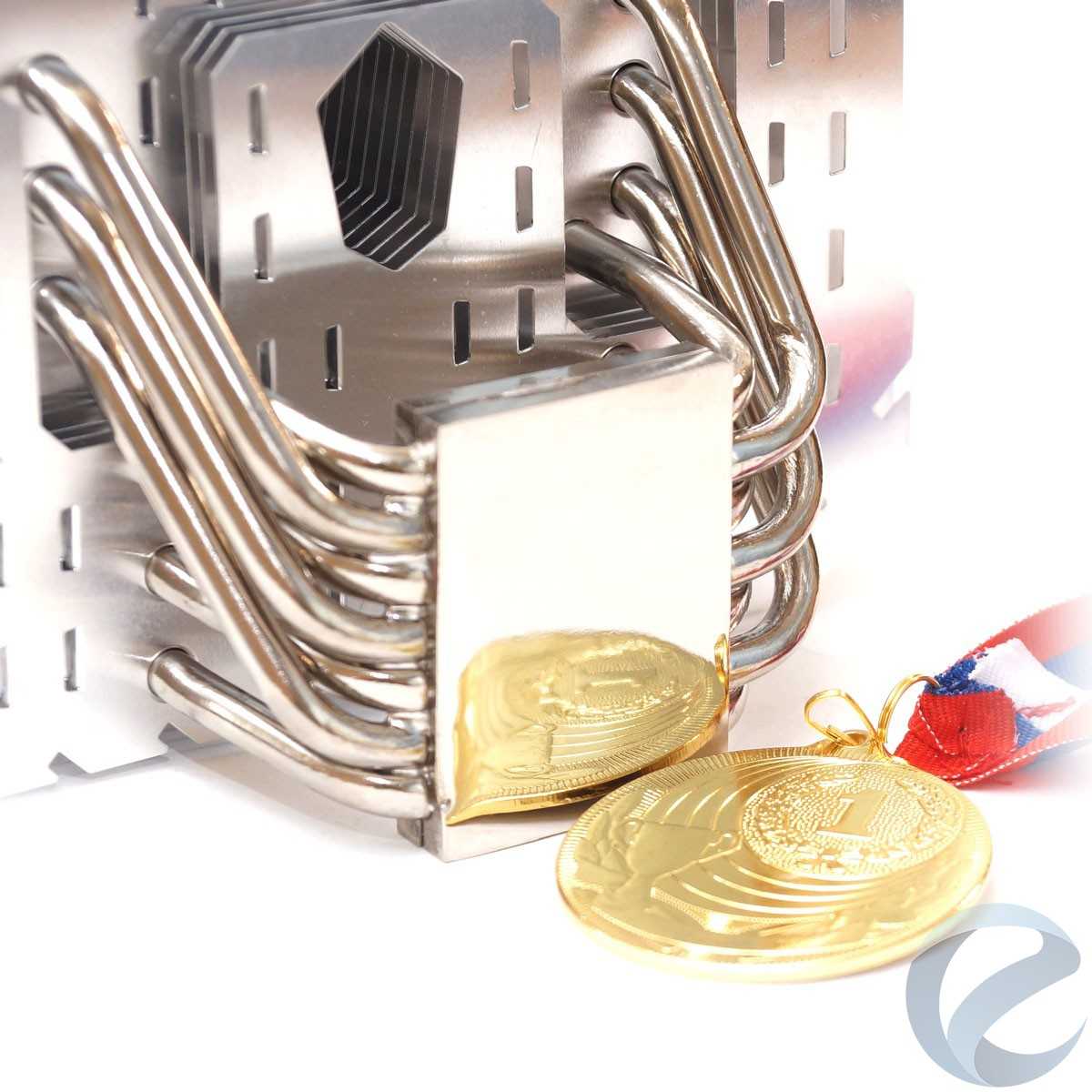

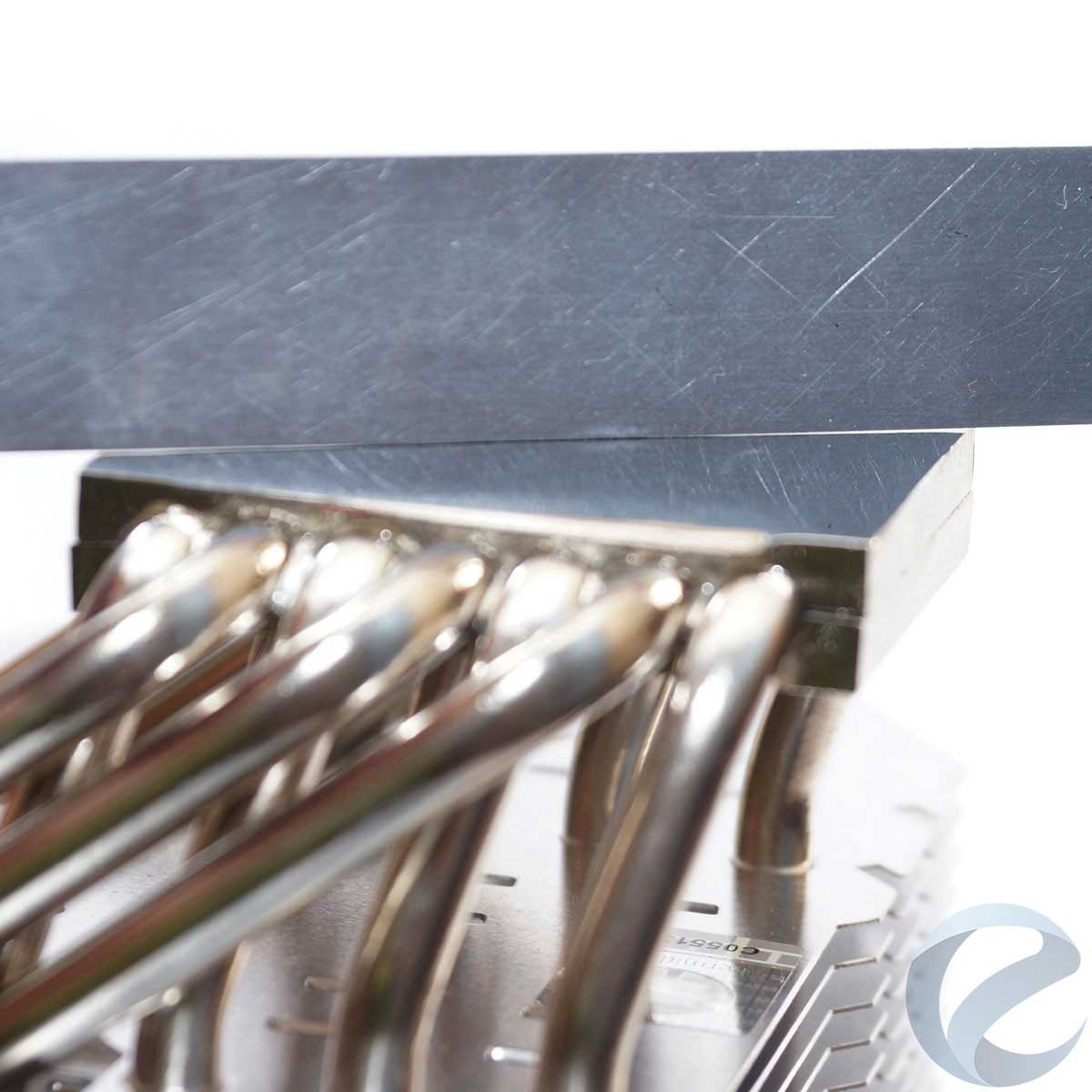

Основание сделано из двух медных пластин, между которых проходят тепловые трубки. Следы припоя свидетельствуют о пайке между трубками и пластинами. Основание никелировано и отполировано до зеркального блеска. У подошвы, традиционно для Thermalright, есть небольшая горбинка.

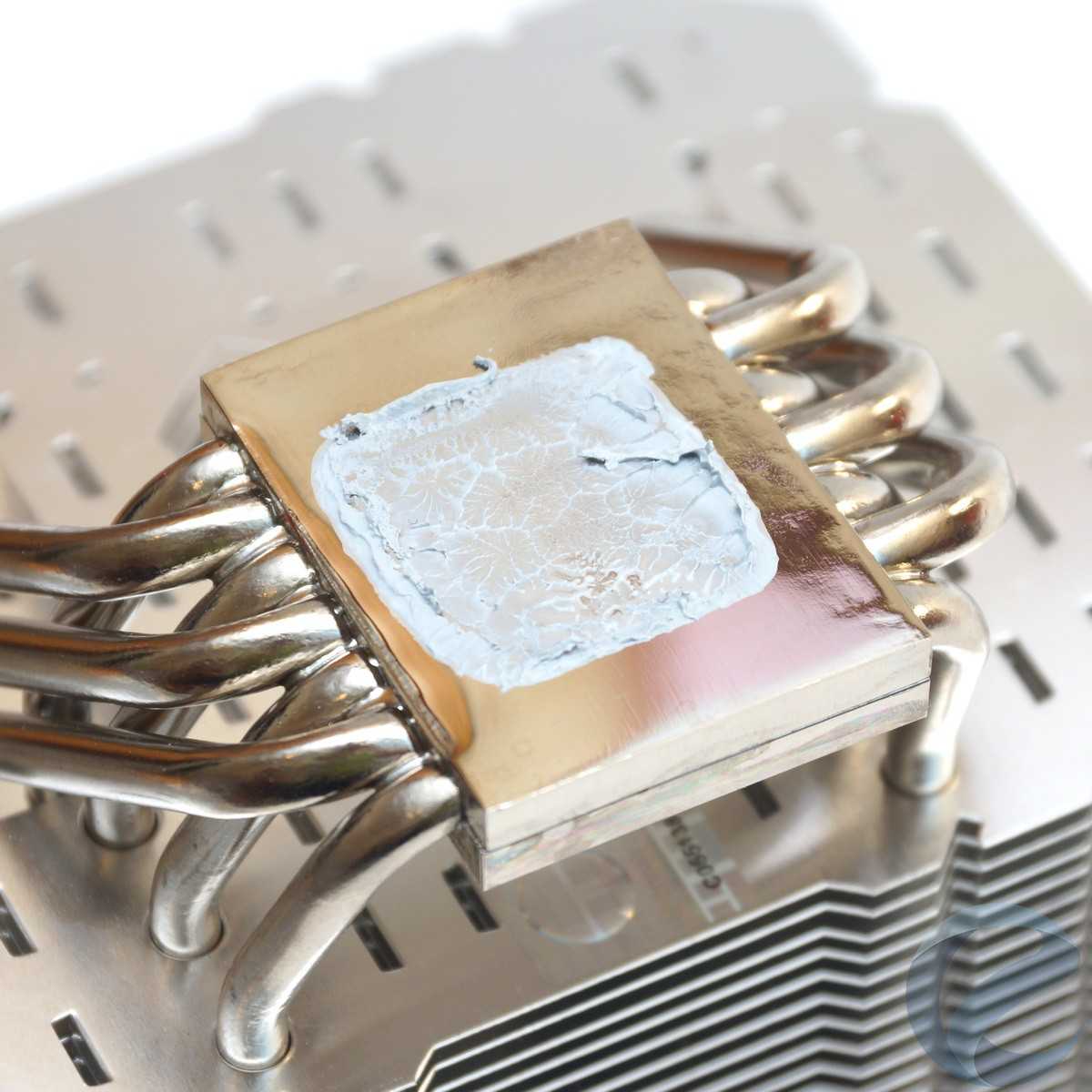

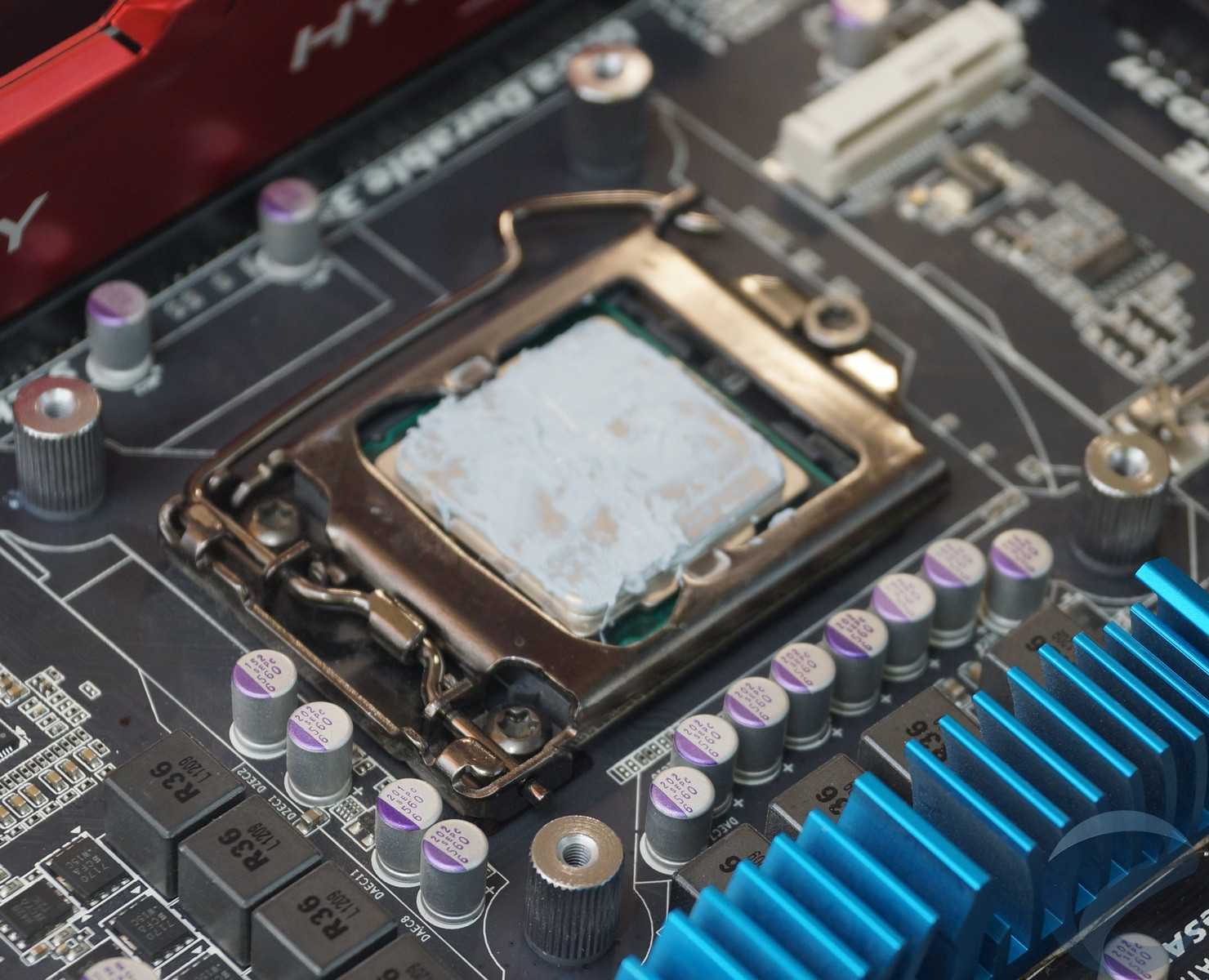

Отпечаток термопасты на подошве равномерный, прижим сильный, излишки термопасты выдавливаются наружу.

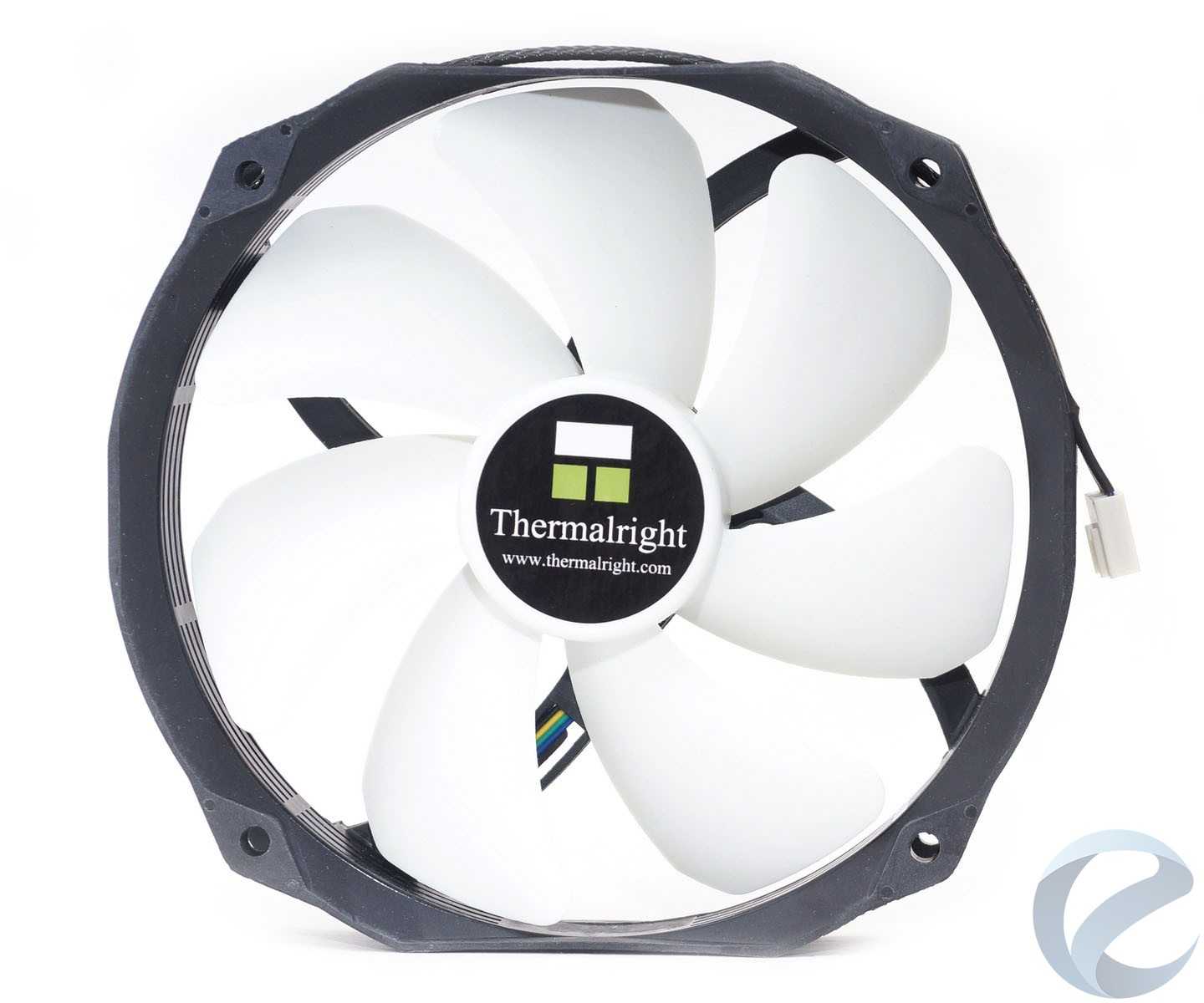

Корпус нового вентилятора TY 147 B имеет несколько своих особенностей. В ширину он немного больше чем в высоту.

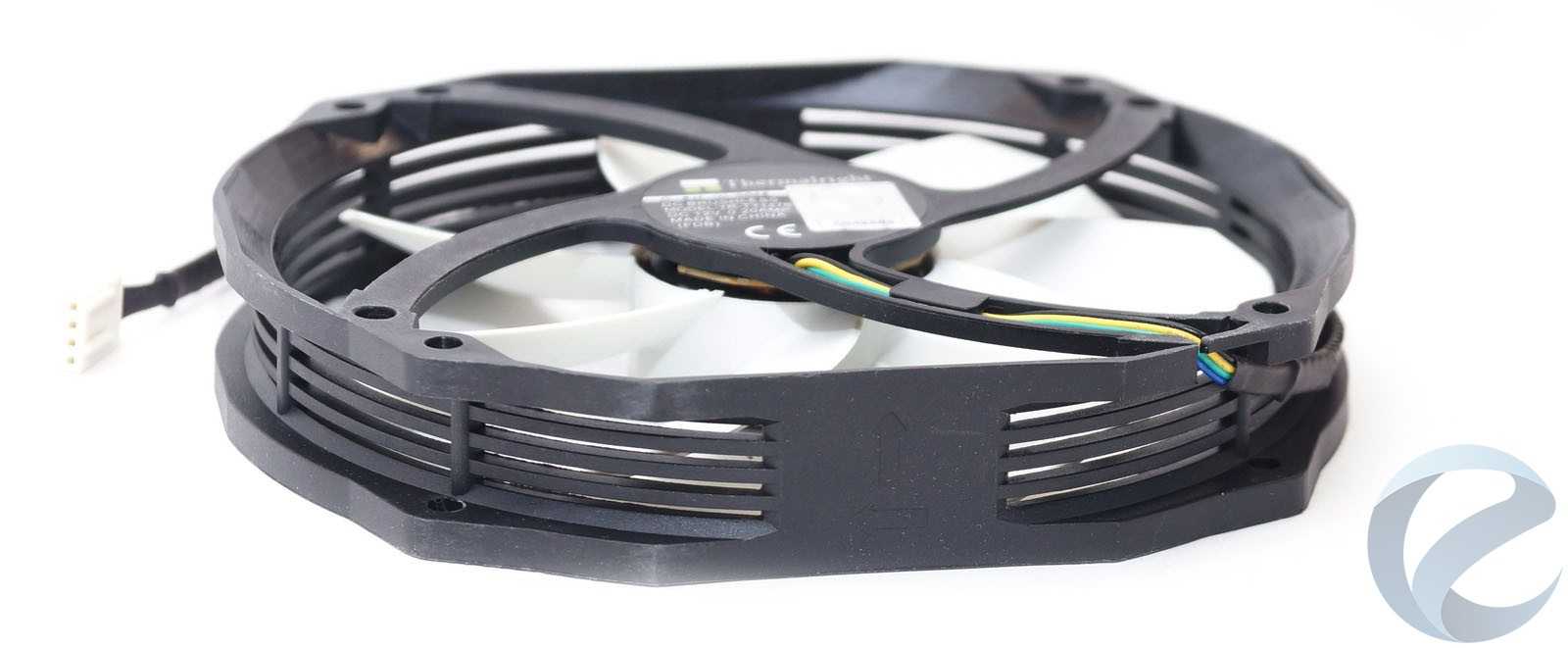

На боковых стенках имеются продольные отверстия для оптимизации воздушного потока.

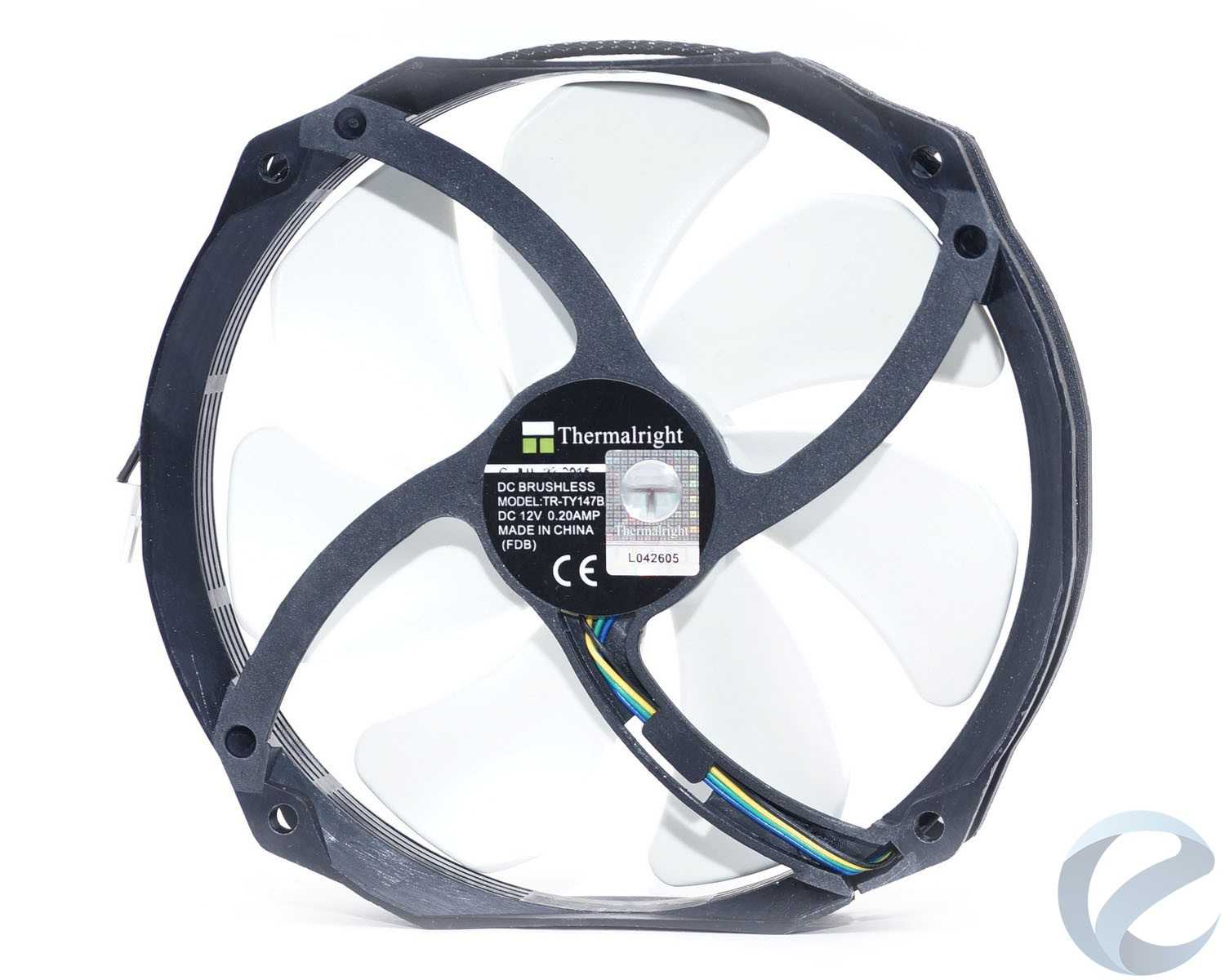

Двигатель вентилятора с PWM контролем оборотов от 300 до 1300 RPM. Вентилятор очень тихий за счет использования гидродинамического подшипника Fluid Dynamic Bearing (FDB).

Вентилятор крепится к радиатору двумя металлическими скобами. В комплекте есть четыре резиновых уголка, с их помощью можно обеспечит виброизоляцию.

Тестирование

Тестовый стенд:

  • Центральный процессор: Intel Core i5–6600K, 3,5 ГГц
  • Материнская плата: ASUS Z170 PRO GAMING
  • Оперативная память: DDR4–2133, 2×4 ГБ
  • Накопитель: SSD 240 ГБ
  • Блок питания: Corsair HX850i, 850 Вт
  • Операционная система: Windows 10×64

Тестирование башенных кулеров проводилось в несколько этапов. Первый — в пассиве, чтобы определить так ли хорош безвентиляторный Le Grand Macho. Я взял мейнстримовый процессор Intel Core i5–6600K уровень TDP которого, согласно официальным данным, составляет 91 Вт. Номинальная тактовая частота «камня» составляет 3,5 ГГц, но в режиме Turbo Boost она увеличивается до 3,9 ГГц. Для второго этапа процессор разогнался до 4,2 ГГц, чтобы сильнее нагрузить тестируемые системы охлаждения. Пришлось увеличить напряжение VCore до 1,35 В. Разность потенциалов высокая, поэтому системам охлаждения придется несладко.

Все кулеры тестировались в трех режимах: при минимальной частоте оборотов в минуту вентилятора, средней частоте и максимальной скорости вращения крыльчатки. Нагружала процессор программа LinX 0.6.5 — самое ресурсоемкое приложение на сегодняшний день. В 99% случаев в домашних условиях система не будет работать в таких условиях. Для каждого режима было отведено 20 минут. Температура помещения на момент тестирования составляла 25,5 градусов Цельсия.

Для каждого кулера использовалась термопаста, идущая в комплекте вместе с устройством. Уровень шума замерялся на расстоянии одного метра от тестового стенда. В системе использовались блок питания и видеокарта, работающие в пассивном режиме. Минимальный уровень шума в помещении — 36 дБ.

Начнем с тестирования в пассивном режиме. Все три кулера массивные. В теории справятся даже с достаточно горячими процессорами. В итоге Le Grand Macho удержал Core i5–6600K на частоте 3,6 ГГц и не ушел в троттлинг. Достойно! А вот остальные системы очень быстро прогрелись до 100 градусов Цельсия и начали сбрасывать мегагерцы. Ninja 4 оказался чуть эффективнее Lucifer V2. Констатируем: Le Grand Macho в пассивном режиме действительно хорош. Сказывается наличие дополнительной теплотрубки. Все же этот кулер справился с далеко не самым холодным центральным процессором. Да под LinX! К тому же в корпусе с хорошей вентиляцией Le Grand Macho станет еще эффективнее.

Результаты тестирования в пассивном режиме работы

Так как Le Grand Macho продается без вентилятора, но возможность установки предусмотрена, то я протестировал кулер Thermalright сразу с тремя другими крыльчатками. С GamerStorm и GlideStream, которые идут в комплекте с Lucifer V2 и Ninja 4, а также с TY147. То есть Le Grand Macho превратился в Le Grand Macho RT. Это 140-мм «вертушка», работает в диапазоне 500–1200 об/мин.

Как мы уже выяснили, Le Grand Macho оказался весьма эффективен в пассивном режиме. А вот с вентилятором на первые роли вышел самый дешевый кулер — Lucifer V2. Видно, что на низких оборотах 140-мм «вертушка» GamerStorm не вытягивает. Температуры ядер достаточно высокие для чуть разогнанного чипа. А вот на средних и высоких оборотах у детища Deepcool все хорошо. Следовательно, воздушного потока достаточно, чтобы полностью отводить тепло от радиатора.

Отмечу, что в плане эффективности охлаждения явного победителя нет. Кулеры плотно идут друг к дружке. Но у каждой модели свой ценник.

Результаты тестирования Deepcool Lucifer V2, Scythe Ninja 4 и Thermalright Le Grand Macho. Эффективность охлаждения

Lucifer V2 и Ninja 4 на высоких оборотах шумноваты. Уровень децибел некритичный, но эти кулеры рискуют быть самыми заметными элементами в компьютерном корпусе. Например, референсный образец GeForce GTX 1070 под нагрузкой работает заметно тише. А вот Le Grand Macho, вооруженный TY147, работает очень тихо даже при частоте 1200 об/мин.

Результаты тестирования Deepcool Lucifer V2, Scythe Ninja 4 и Thermalright Le Grand Macho. Уровень шума

Технические характеристики

  • Бренд: Thermalright;
  • Модель кулера: Le Grand Macho RT;
  • Тип: односекционный, башенный;
  • Совместимые сокеты: Intel LGA 775/1150/1151/1155/1156/1366/2011/2011-3, AMD Socket AM2(+)/AM3(+)/FM1/FM2(+);
  • Материал радиатора: алюминий;
  • Материал подошвы: никелированная медь;
  • Количество тепловых трубок: 7;
  • Диаметр тепловых трубок: 6 мм;
  • Размер радиатора: 159(В)×150(Ш)×120(Г) мм;
  • Пластины радиатора: 35 шт, толщина – 0,4 мм, зазор – 3,1 мм;
  • Вес радиатора: 900 г;
  • Модель вентилятора: TY-147 B;
  • Размер вентилятора: 140(В)×152(Ш)×26,5(Т) мм;
  • Вес вентилятора: 160 г;
  • Скорость вращения: 300-1300 RPM;
  • Шум: 14-20 дБ;
  • Воздушный поток: 16,9-73,6 CFM;
  • Коннектор: 4 pin;
  • Подшипник: Fluid Dynamic Bearing (FDB)
  • Тепловая мощность: 280 Вт.

Упаковка и комплектация

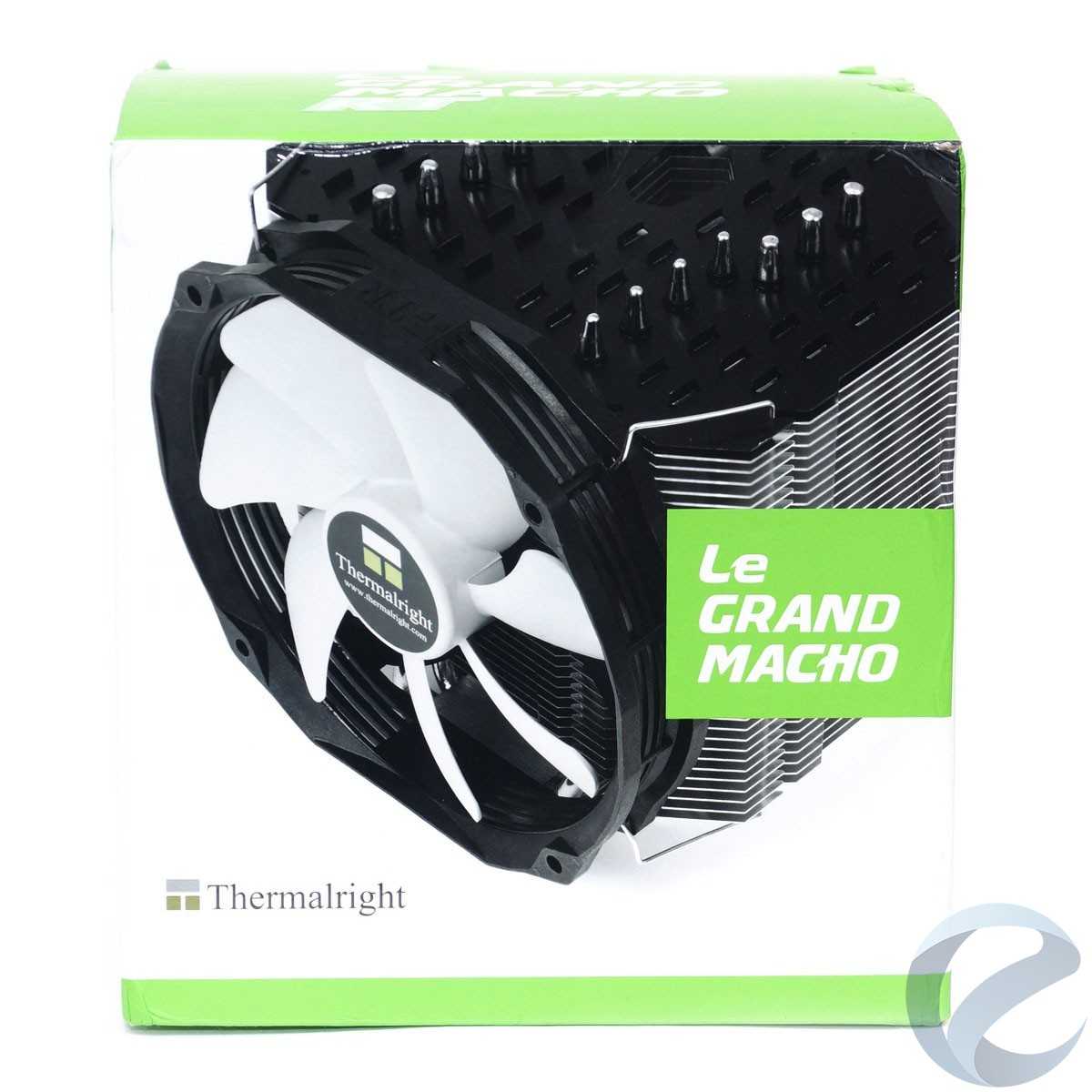

Кулер Le Grand Macho RT поставляется в большой кубической коробке, при таком размере ей пригодились бы ручки для транспортировки. Упаковка оформлена в белом и зеленом цветах, смотрится ярко. На лицевой стороне фотография кулера с закрепленным вентилятором, причем акцент именно на последнем, фотография не позволяет оценить форму самого кулера. На обратной стороне коробки таблица с техническими характеристиками.

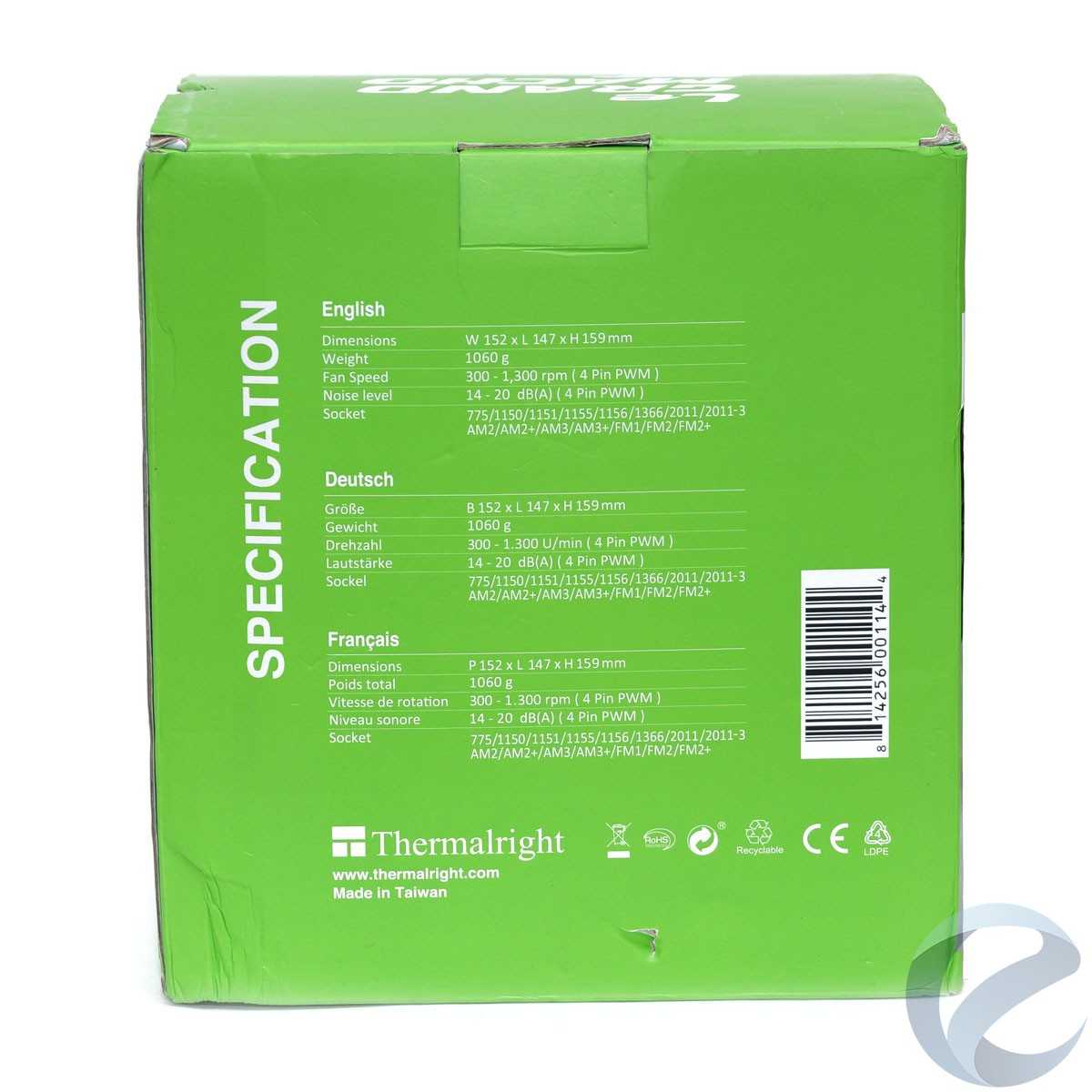

На одной боковой грани пиктограммы с описанием основных особенностей, на другой значки наград за 2012 и 2013 года, изображение вентилятора с воздушными потоками и надпись «Innovated – not imitated», в случае с вентилятором это действительно так.

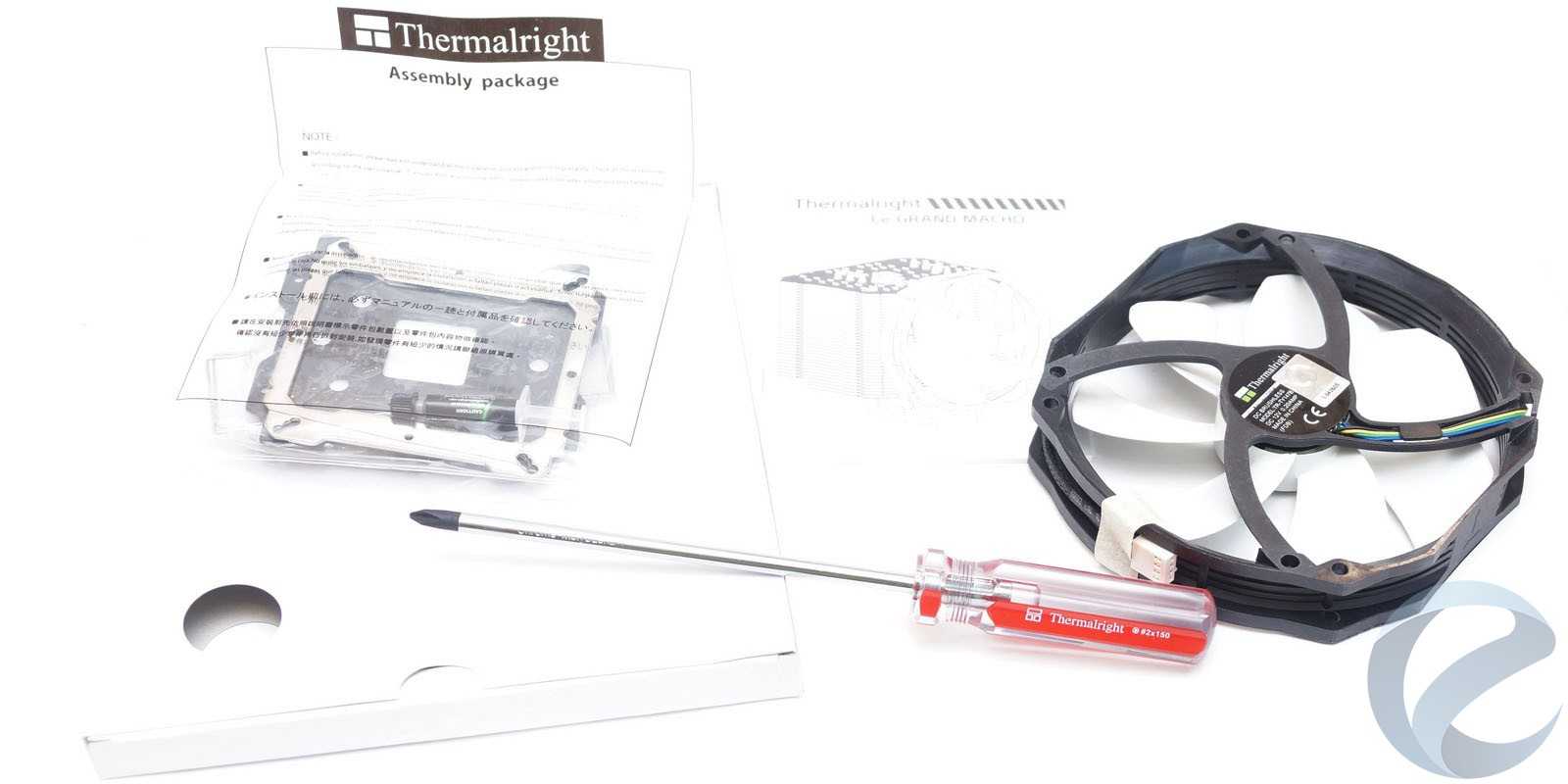

Комплект поставки традиционно впечатляющий. Как всегда, производитель не забыл положить фирменную отвертку, без отвертки такой длины не получится зафиксировать кулер на сокете.

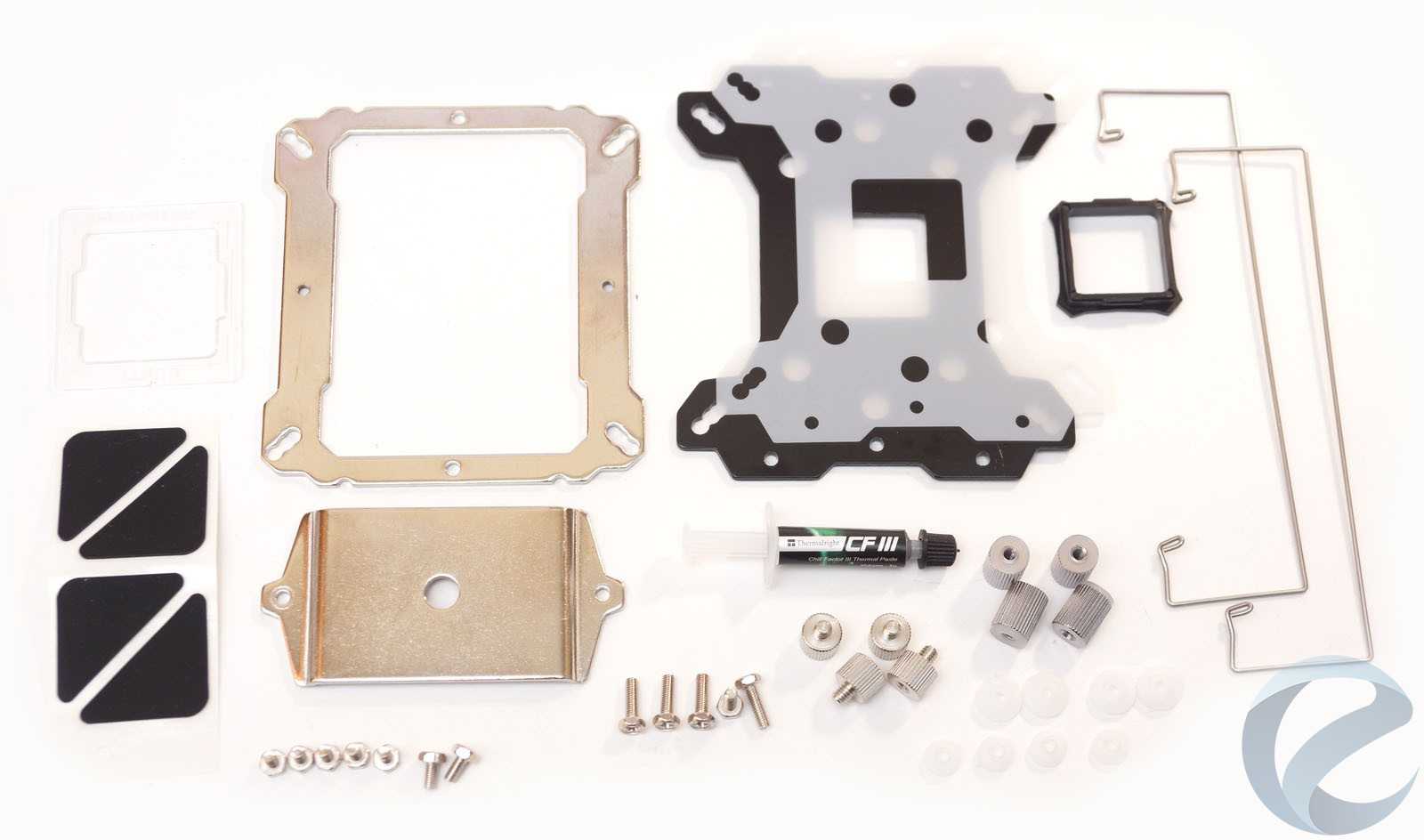

В комплекте имеется:

  • Радиатор;
  • Вентилятор TY-147B;
  • Фирменная отвертка;
  • Универсальный металлический «бэкплейт» с прокладкой;
  • Пластиковая рамка для бэкплейта;
  • Набор креплений LGA 2011;
  • Набор креплений LGA 115X/1366;
  • Набор креплений для CPU AMD;
  • Пластиковые шайбы 4+4 шт;
  • Прижимная и крепежная пластины;
  • Пластиковая рамка для сокета LGA 1151;
  • Резиновые антивибрационные прокладки 4 шт;
  • Пара скоб для вентилятора;
  • Фирменная термопаста Thermalright CF III;
  • Инструкция по установке;

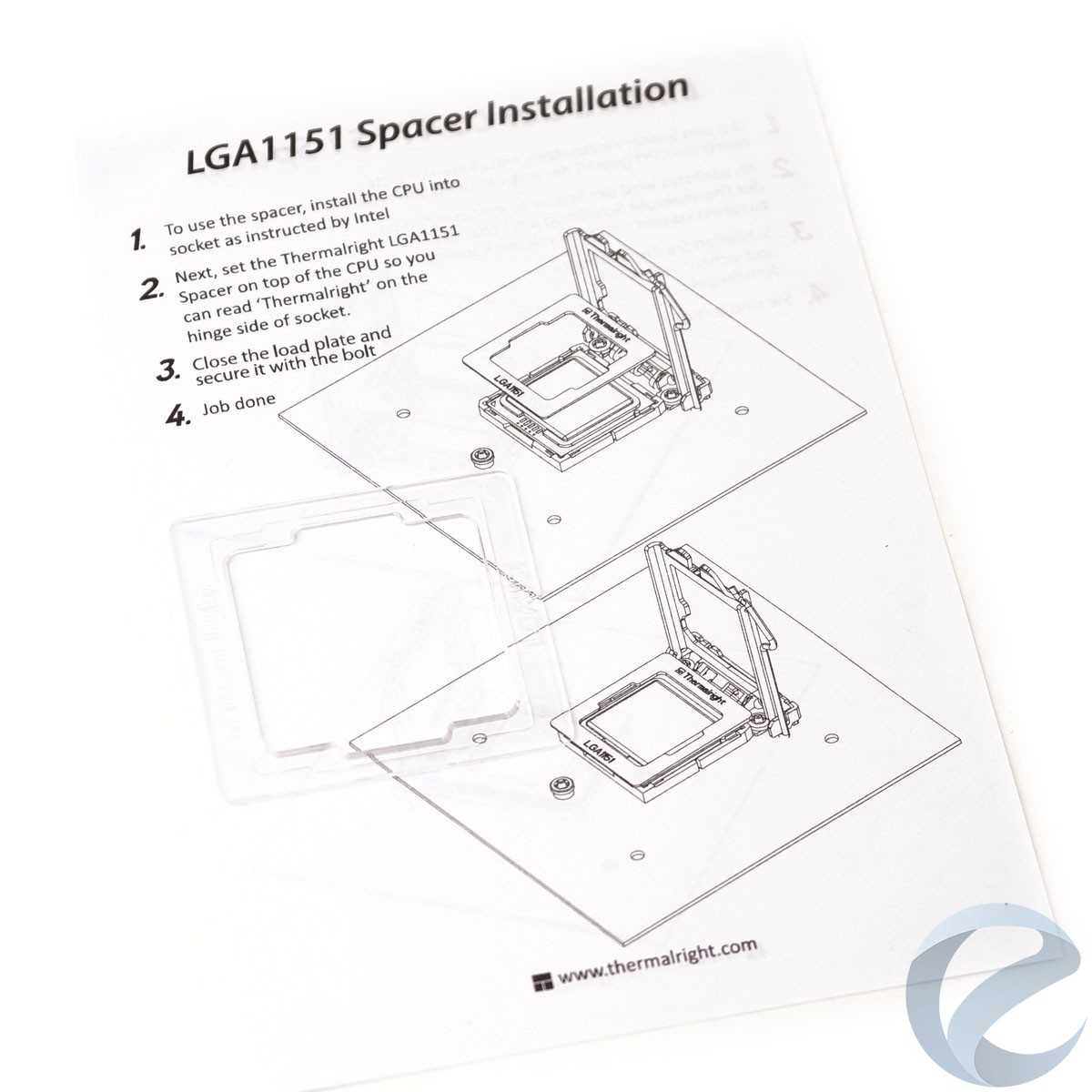

  • Дополнительный лист инструкции для сокета 1151.

В заключение

Что у этих кулеров общего? Все три модели качественно выполнены. Используются проверенные временем надежные крепления. Поэтому установка систем охлаждения прошла без приключений да за считанные минуты. Кулеры на высоких оборотах продемонстрировали схожие результаты. Есть претензии к уровню шума Lucifer V2 и Ninja 4, но, повторюсь, критичных децибел не замечено. Раз результаты схожие, то лучшим становится самая дешевая модель. Это Lucifer V2. Реально очень удачный кулер по вполне вменяемой (в нынешних реалиях) стоимости. Устройству присуждается награда «Удачная покупка».

«Фишка» с аналоговой регулировкой оборотов у вентилятора Ninja 4 не имеет особого смысла, если использовать этот кулер вместе с современным железом. У матплат есть возможность самостоятельно регулировать обороты как через меню BIOS, так и при помощи вспомогательного софта. Кулер вместе с крыльчаткой перекрывает все четыре порта DIMM. Это существенный недостаточк.

Le Grand Macho оказался хорош в той сфере, для которой он и разрабатывался. В пассиве система держит 3600 МГц у Core i5–6600K! Но тестирование показало, что подобрать для него вентилятор, который эффективно отведет тепло от трубок и пластин, не так просто. Впрочем, вкупе с крыльчаткой TY147 «Мачо» оказался весьма тихим даже на максимальных оборотах. А еще этот кулер эргономичный, он вообще не конфликтует с другими комплектующими, подключенными к материнской плате.

Deepcool Lucifer V2

Scythe Ninja 4

Thermalright Le Grand Macho

Плюсы:

  • Низкая стоимость на фоне конкурентов;
  • Эффективное охлаждение на средних и высоких оборотах;
  • Надежное и относительно простое крепление.
  • Эффективное охлаждение на средних и высоких оборотах;
  • Надежное и относительно простое крепление.
  • Эффективность в пассивном режиме работы;
  • Не конфликтует с остальными комплектующими;
  • Надежное и относительно простое крепление.

Минусы:

  • Высокий уровень шума на макс. оборотах;
  • Перекрывает два слота DIMM;
  • Высокий, влезет далеко не в каждый корпус.
  • Высокий уровень шума на макс. оборотах;
  • Перекрывает все слоты DIMM;
  • Завышенная стоимость.
  • Капризен к выбору вентилятора;
  • Высокая цена.

Заключение

Недавно выпущенный вентилятор TY 147 B хорошо сочетается с эффективной моделью кулера, ранее доступного без вентилятора. У производителя получилась отличная пара идеально дополняющая друг друга. Производительность охлаждения увеличилась даже на минимальных оборотах вентилятора. А на максимальных оборотах мы бы назвали его практически бесшумным.

Кулер Thermalright Le GRAND Macho RT успешно конкурирует как с системами охлаждения на основе двухбашенных радиаторов с двумя вентиляторами, так и с системами необслуживаемого водяного охлаждения, заметно выигрывая у них по уровню шума.

Конструкция кулера, несмотря на его огромные габариты, способствует его совместимости практически со всеми комплектующими. Конечно цена, в среднем около 6000 рублей, и энергоэффективность современных процессоров, делают данную модель востребованной только энтузиастами, собирающими практически бесшумную систему на основе производительных процессоров с возможностью разгона.

Плюсы:

  • Качество изготовления;
  • Продуманная конструкция;
  • Эффективное охлаждение;
  • Тихий вентилятор;
  • Хорошая совместимость;
  • Удобная установка;
  • Комплект поставки;
  • Возможность работы в пассивном режиме.

Особенности:

  • Большие габариты;
  • Нет возможности установить второй вентилятор.
