⇡#Технические характеристики и стоимость
Технические характеристики и стоимость системы охлаждения be quiet! DARK ROCK TF приведены в таблице.
| Наименование технических характеристик | be quiet! DARK ROCK TF (BK020) |
|---|---|
|
Размеры кулера (В × Ш × Т), вентилятора, мм |
131 × 163 × 140 |
|
135 × 135 × 22 (2 шт.) |
|
|
Полная масса, г |
950 |
|
Материал радиатора и конструкция |
Никелированная TopFlow-конструкция из двух горизонтальных радиаторов на 6 медных тепловых трубках диаметром 6 мм, выходящих из медного основания |
|
Количество пластин радиаторов, шт. |
62 и 31 |
|
Толщина пластин радиаторов, мм |
0,40 |
|
Межрёберное расстояние, мм |
1,80 |
|
Суммарная расчётная площадь радиаторов, см2 |
7 220 |
|
Термическое сопротивление, °С/W |
н/д |
|
Тип и модель вентиляторов |
2 × SilentWings PWM |
|
Скорость вращения вентиляторов, об/мин |
1400 (±10%) |
|
Воздушный поток, CFM |
67,8 |
|
Уровень шума, дБА |
26,7 |
|
Статическое давление, мм H2O |
1,85 |
|
Количество и тип подшипников вентиляторов |
1, гидродинамический |
|
Время наработки вентиляторов на отказ, часов/лет |
300 000 / более 34 |
|
Номинальное/стартовое напряжение вентиляторов, В |
12 / 3,3 |
|
Сила тока вентиляторов, А |
2 × 0,20 |
|
Заявленное/измеренное энергопотребление вентиляторов, Вт |
2 × 2,4 / 2 × 2,6 |
|
Возможность установки на процессоры с разъёмами |
Intel LGA775/115x/1366/2011(v3) AMD Socket AM2(+)/AM3(+)/FM1/FM2(+) |
|
Дополнительно (особенности) |
Вентиляторы с PWM-управлением, термопаста Corning TC-5121 (1 г) |
|
Розничная стоимость, руб. |
7 990 |
be quiet! представила горизонтально ориентированный универсальный процессорный кулер Dark Rock TF
27.05.2015 16:00
Slayer Moon
SocButtons v1.5
Компания be quiet! рада представить нам свой новый кулер для процессоров AMD и Intel.
Официальные сведения о кулере Dark Rock TF с сайта производителя
Экстремальная мощность охлаждения
- Чрезвычайно высокая производительность охлаждения в 220Ватт TDP достаточна даже для разогнанных процессоров в компактных ПК
- Два производительных никелированных алюминиевых радиатора
- Шесть высокопроизводительных 6мм тепловых трубок с алюминиевыми колпачками оптимально распределяют тепло на пластины радиаторов
- Использование TopFlow-конструкции идеально не только для охлаждения процессора, но и пространства вокруг него
Практически бесшумная работа
- Два вентилятора SilentWings 135мм PWM:
- улучшенный гидродинамический подшипник с медным сердечником
- улучшенный шести-полюсный моторчик для более плавной работы и меньшей турбулентности
- девять оптимизированных для лучшего воздушного потока лопастей
- динамически сбалансированная крыльчатка
- Скромные 26.7dB(A) даже при 100% работы PWM
- Поддерживается установка и использование лишь одного вентилятора для дополнительной экономии пространства и еще более тихой работы
- Антивибрационные резиновые накладки на пластинах радиаторов для дополнительного снижения шума
Немецкая разработка, дизайн и контроль качества
- Темная никелировка кулера и крышки из полированного алюминия
- Совместимость со всеми современными процессорными разъемами Intel и AMD
- 3 года гарантии от производителя
- Оперативная поддержка через международную горячую линию с понедельника до пятницы с 09:00 до 17:30 по центрально-европейскому времени: +49 (0) 40-736 76 86 – 98 или [email protected] (русский)
Dark Rock TF порадует тишиной работы и эффективностью
Решение оценено производителем в 79.90 долларов США и уже сейчас его можно приобрести.
|
|
Теги:
- be quiet
- cooler
- dark rock
- fan
- heatsink
- tf
- вентилятор
- кулер
- радиатор
View the discussion thread.
| < Уточнённые спецификации APU Godavari от AMD | Фото и спецификации 5.5″ фаблета HTC WF5w > |
|---|
| Последние материалы на сайте: |
|
Процесс установки
Устанавливается Dark Rock TF привычно для be quiet!, то есть — основа с крепежами позади материнской платы, сверху в четыре точки устанавливается кулер, и закручивается снизу. С высокопрофильной ОЗУ у данной модели проблемы только в случае, если вы устанавливаете оба вентилятора, или один, но снизу, между основной и дополнительной радиаторными секциями.
Повесьте один вентилятор сверху, установите кулер радиаторными трубками от слотов DIMM, и вашей GeIL EVO X ничего не будет мешать. В отличие от Shadow Rock TF2, где мне пришлось снять задний корпусный вентилятор ради установки красавца-кулера, с Dark Rock TF продув корпуса не пострадает вообще.
Установка и тестовый стенд
Тестовый стенд:
- Корпус: Corsair Graphite 780T;
- Процессор: Intel i7-3930K (Socket LGA2011), 4 GHz, напряжение зафиксировано на 1,215 В;
- Видеокарта: Sapphire R9 290X Vapor-X 4 GB;
- Мат. плата: ASUS P9X79 Pro;
- Оперативная память: Corsair Dominator Platinum, 4 x 8 GB, 1866 MHz;
- Накопители: Corsair Neutron GTX 240 GB + Seagate ST1000DM003;
- Блок питания: Corsair AX760i;
- Звуковая карта: CreativeSound Blaster X-Fi Titanium HD;
- Реобас: Lamptron FC Touch.

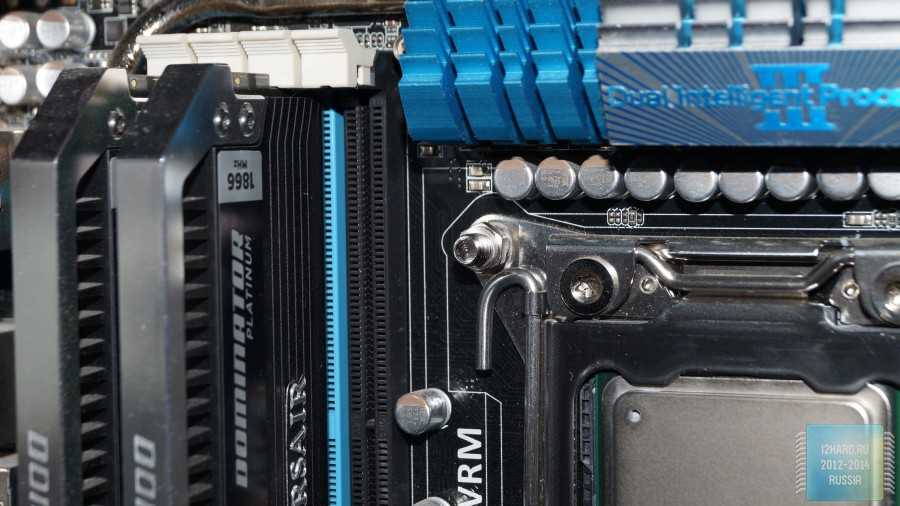

Процесс установки, как и всегда, начинается с установки крепления для радиатора.Вкручиваем 4 двусторонних болта в околосокетные монтажные отверстия.
Прикручиваем крепежные скобы к основанию радиатора.

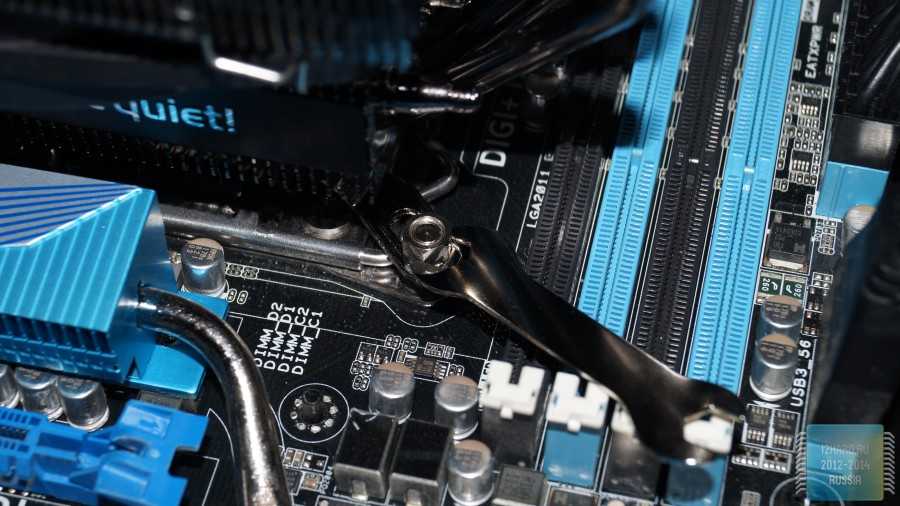

Наносим термопасту на крышку процессора и закрепляем радиатор при помощи шайб и комплектного ключика. Без изъятия из корпуса материнской платы будет очень затруднительно закручивать гайки. А если корпус тесный, то и вовсе вряд ли что-либо получится. Сразу вспоминается первая встреча с башенным кулером Thermalright HR-02 Macho, где в комплекте был подобный ключик (в последующих ревизиях была длинная отвертка, при помощи которой установка кулера проходила как минимум в несколько раз быстрее и удобнее). Я думаю, что инженерам нужно подумать об иной схеме крепления, сделать её более удобной.

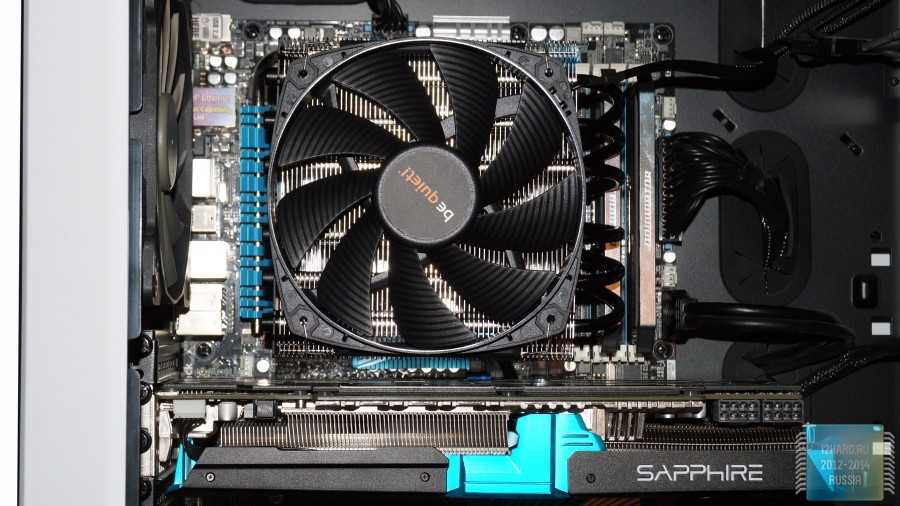

Следующий шаг — закрепление вентиляторов на радиаторе. После всех вышеперечисленных действий система приобретает следующий вид. Кулер абсолютно не мешает верхнему разъему PCIe, но при установке на mini-ITX платы могут возникнуть затруднения не только с установкой модулей памяти, но и с использованием разъема PCIe, поэтому перед покупкой рекомендую сначала уточнить совместимость.

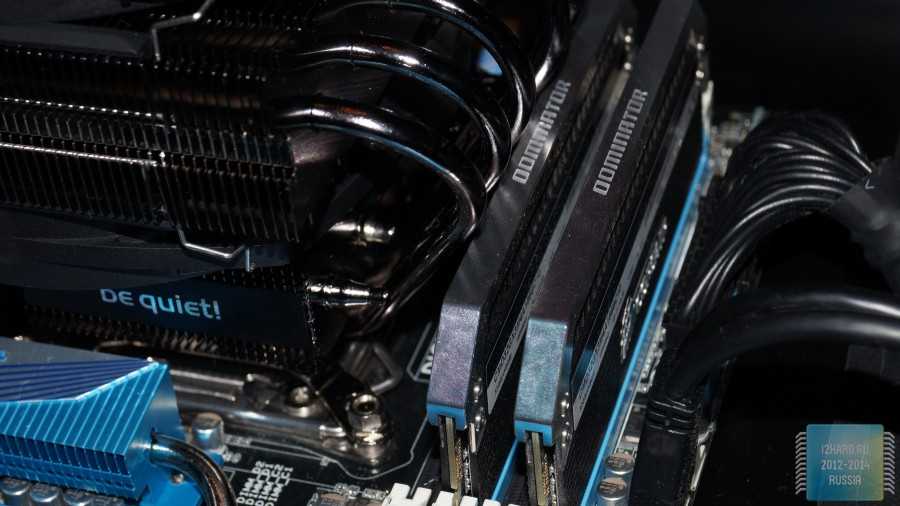

Конструкция be quiet! Dark Rock TF не позволит установить высокие модули оперативной памяти. Например, такие модули, как Corsair Dominator Platinum, нельзя будет разместить в ближайший от сокета разъем, так как будут мешать тепловые трубки.

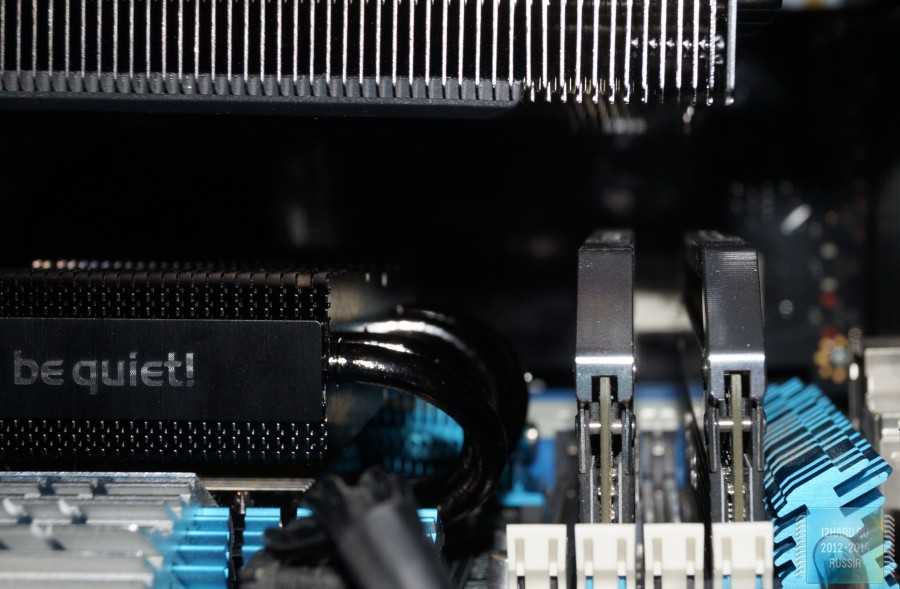

С другой стороны модулям будет мешать нижний вентилятор. Если же отказаться от его установки, то можно будет установить и такие высокие модули памяти, как в тестовой конфигурации. При этом существенно теряя в плане эффективности охлаждения (см. графики с результатами тестирования).
Описание упаковки, внешнего вида и комплектации
Поставляетсяbe quiet! Dark Rock TF в массивной картонной коробке. Цветовое оформление упаковки у продуктовbe quiet! выполнено в едином стиле, который вы также можетенаблюдать и в нашем случае. На гранях упаковки дано описание продукта (на нескольких языках, включая русский),перечислены технические характеристики и некоторые его особенности.

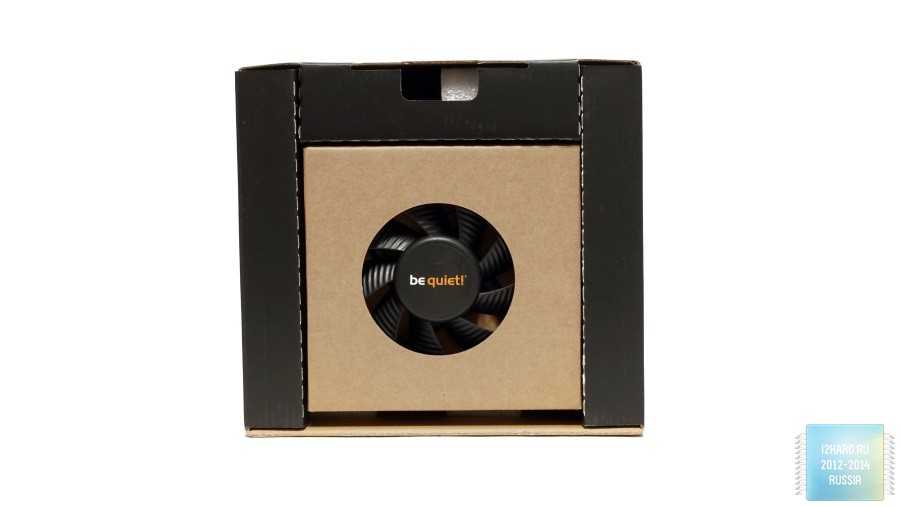

Внутри всё аккуратно уложено и зафиксировано при помощи вставок из картона и вспененного полиэтилена.

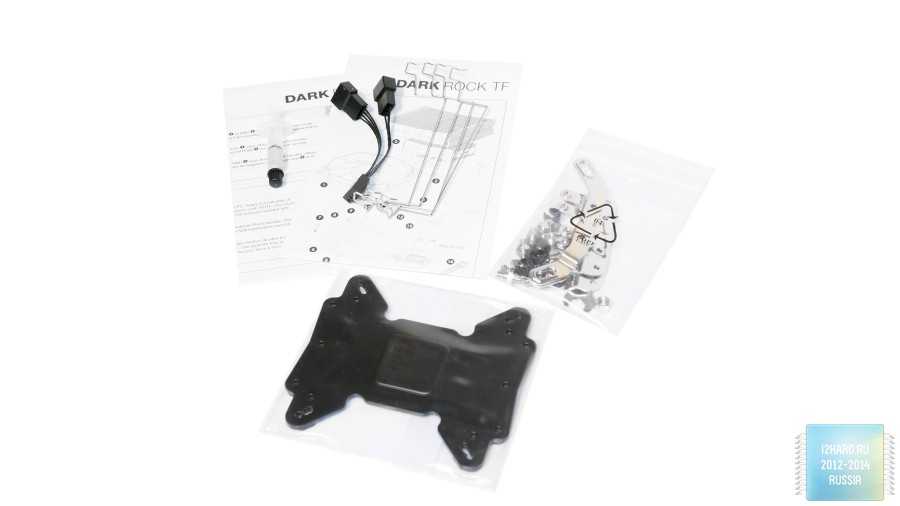

Комплектация включает в себя: набор крепежа для AMD и Intel платформ, универсальный бэкплейт, Y-образный разветвитель для подключения двух вентиляторов к одному каналу, шприц с термопастой, 4 крепежные скобы для закрепления вентиляторов на радиаторе и документацию.

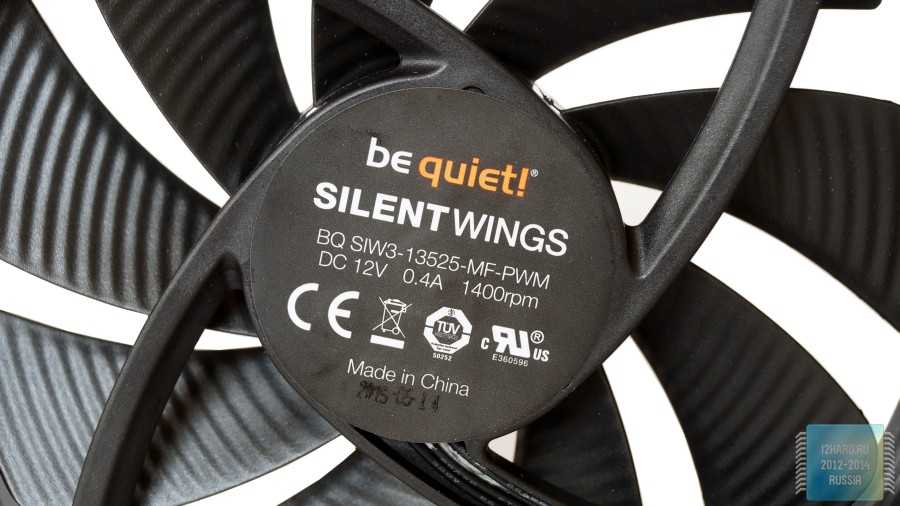

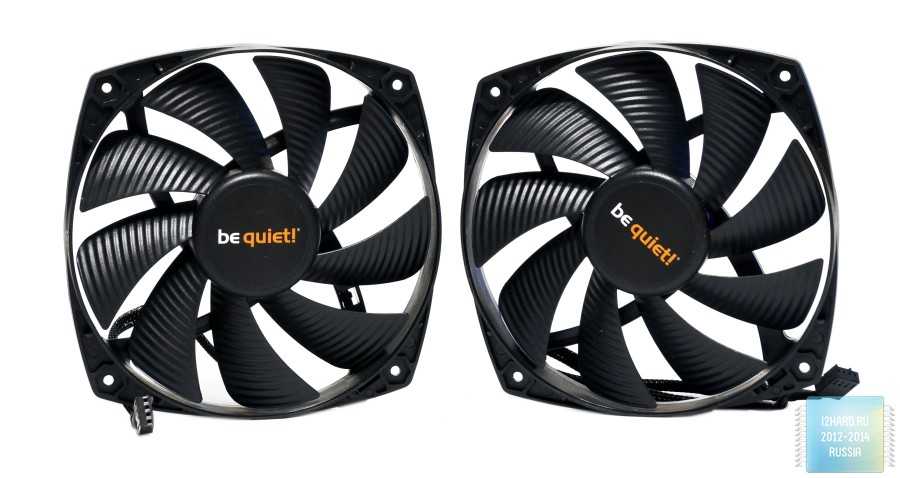

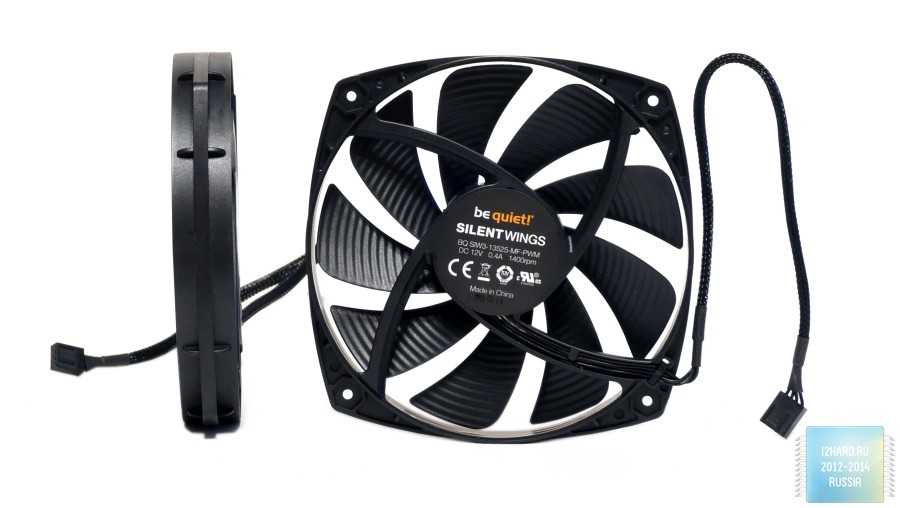

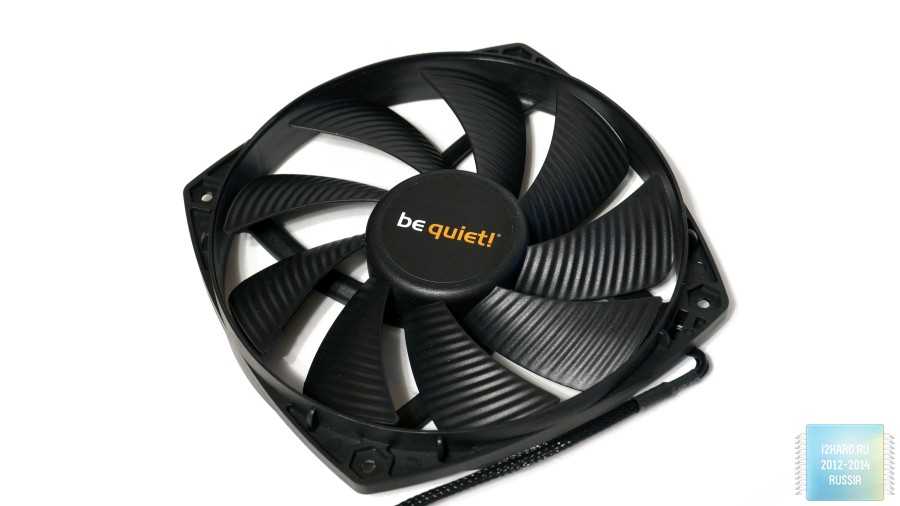

Как уже упоминалось ранее, обдувается радиатор двумя 135-мм вентиляторами из линейкиSilentWings. Маркировка вентиляторов — BQ SIW3-13525-MF-PWM. Абсолютно бесшумной эту модель не назовешь, но очень тихой, в сравнении с другими соразмерными аналогами, вполне. Так, даже при максимальной скорости вращения крыльчатки в 1400 об/мин уровень шума настолько низок, что практически не выделяется на общем фоне работы тестовой конфигурации. Для достижения подобного эффекта в конструкции используются лопасти со специальными насечками, которые минимизируют уровень шума от воздушного потока и оптимизируют его направление,и 6-ти полюсный моторчик, благодаря которому уровень механического шума сводится к минимуму.

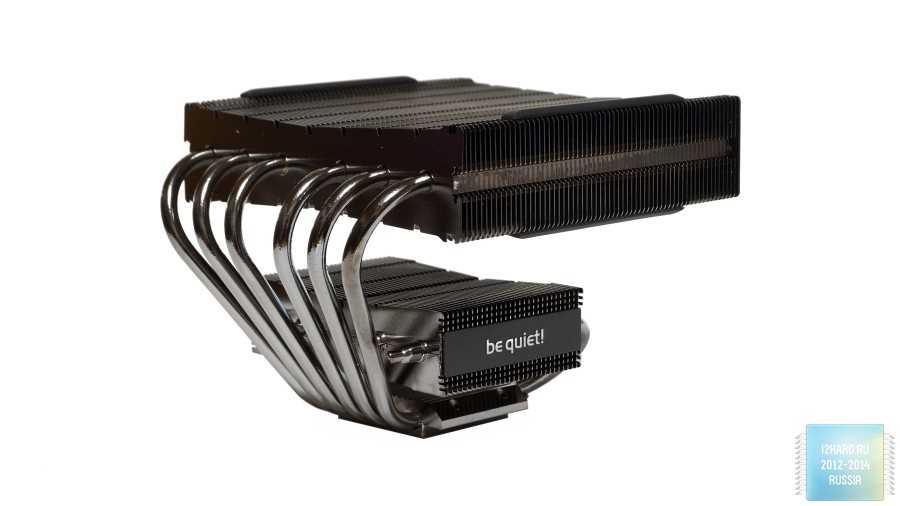

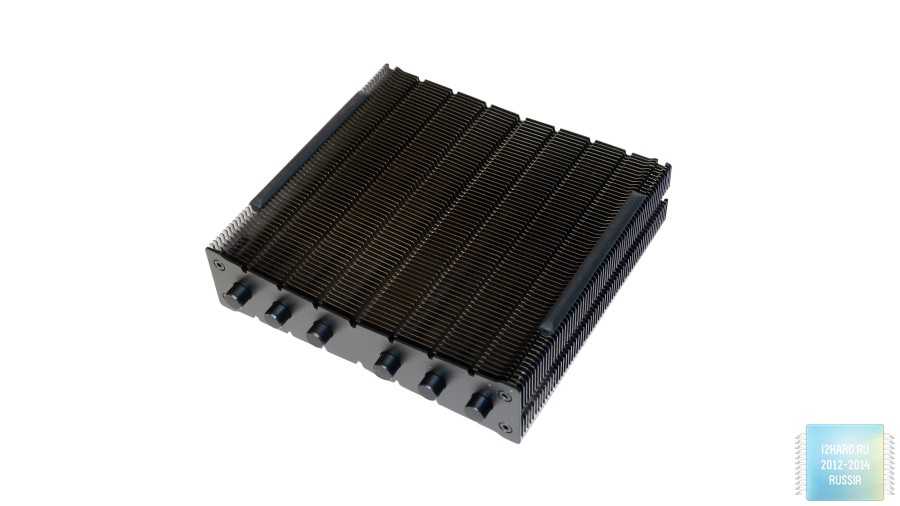

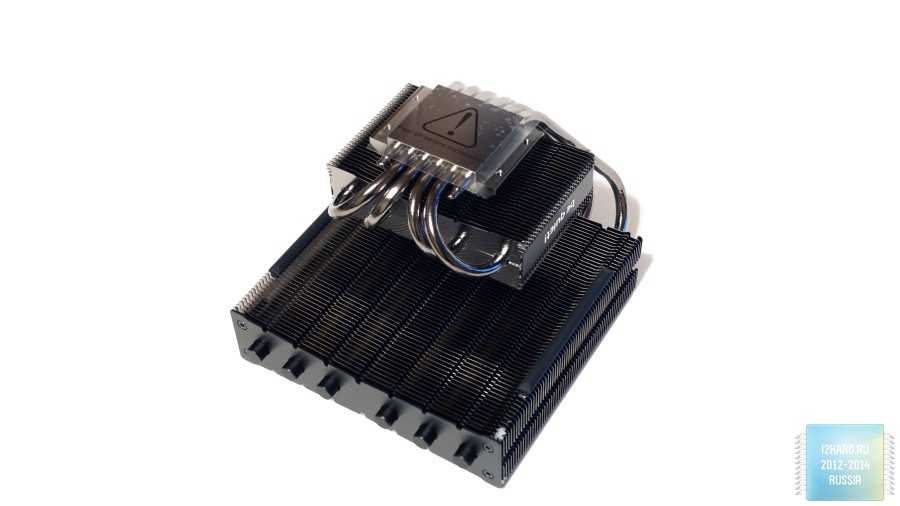

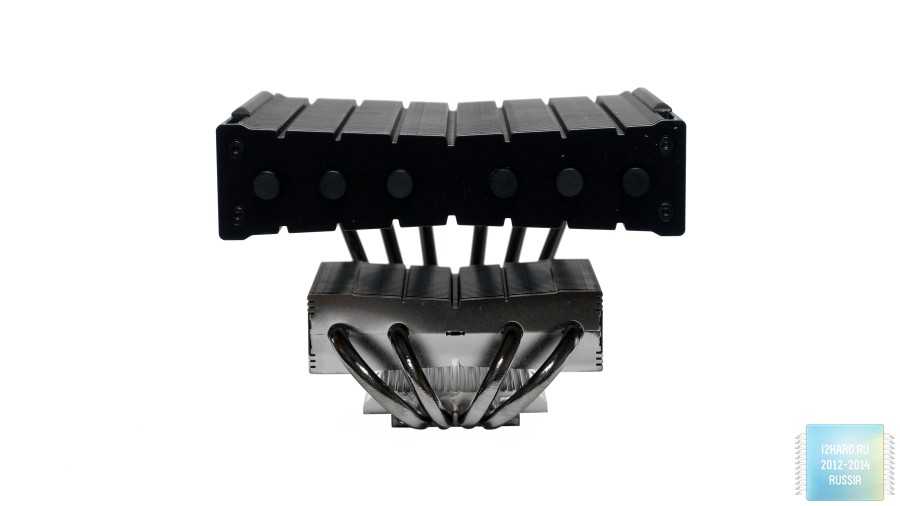

Конструкция be quiet! Dark Rock TF состоит из нескольких частей — два радиатора разных размеров и основание, которые соединены между собой тепловыми трубками. Верхний радиатор состоит из 62 алюминиевых пластин (+1 декоративная). Снизу и сверху наклеены резиновые накладки, которые будут использоваться для гашения вибрации, создаваемой вентиляторами.
Нижний радиатор гораздо меньше верхнего, пронизывают его лишь 4 тепловые трубки из 6.

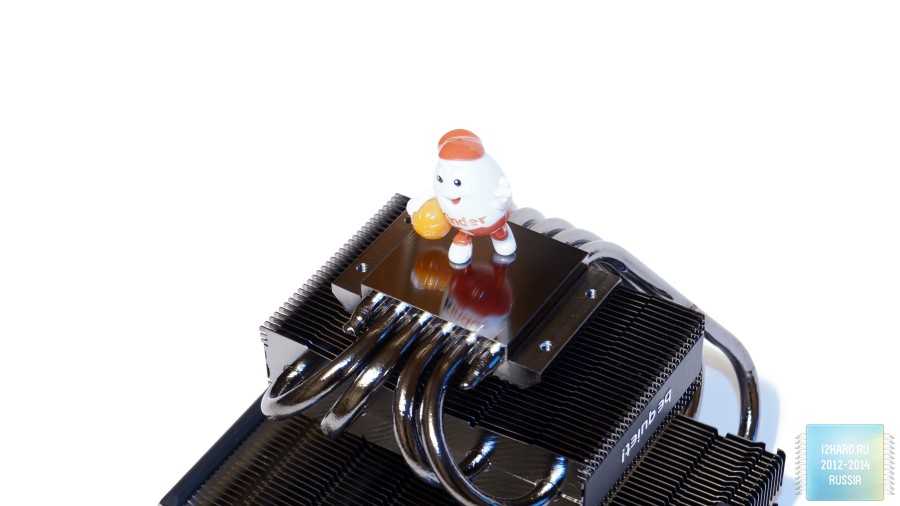

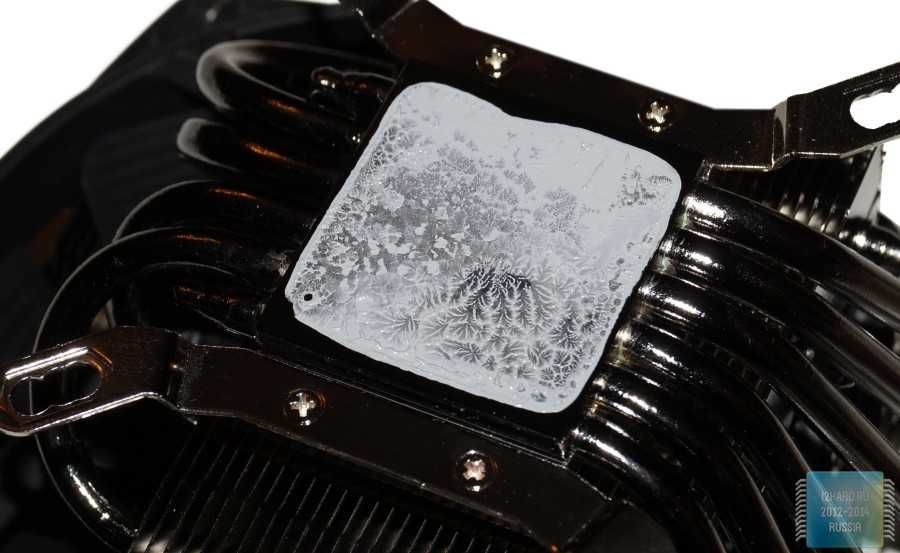

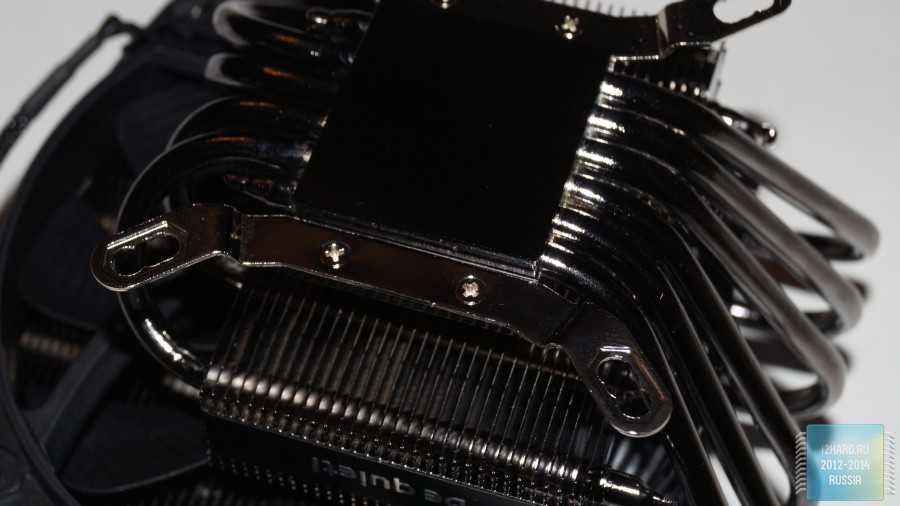

Обработка основания достаточно неплохая.Но до идеального зеркального отражения оно не доведено, также наблюдается«узор» от фрезы. Если говорить о ровности, то тут, к сожалению, не обошлось без изъяна. Тест отпечатком показал, что основание имеет небольшой перекос, который может сказываться на итоговом результате.

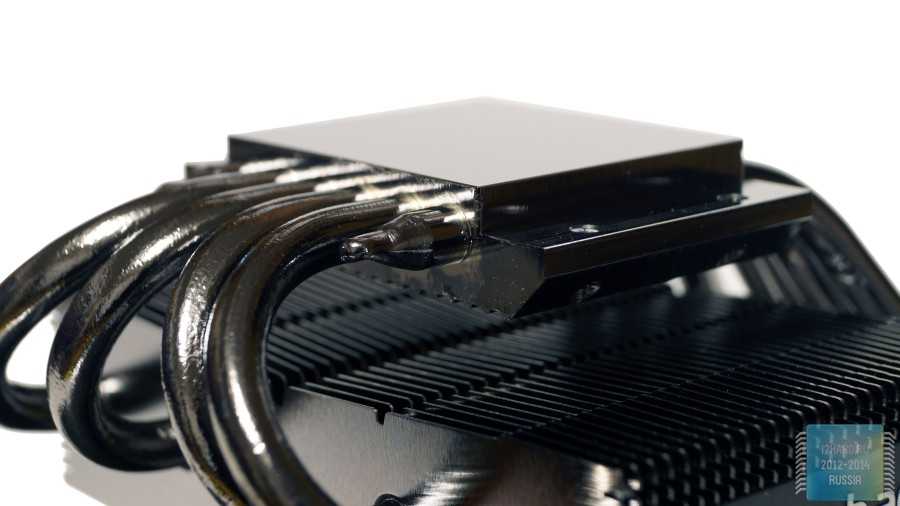

Тепловые трубки плотно зажаты между пластинами основания и пропаяны, что, разумеется, положительно сказывается на теплообмене.

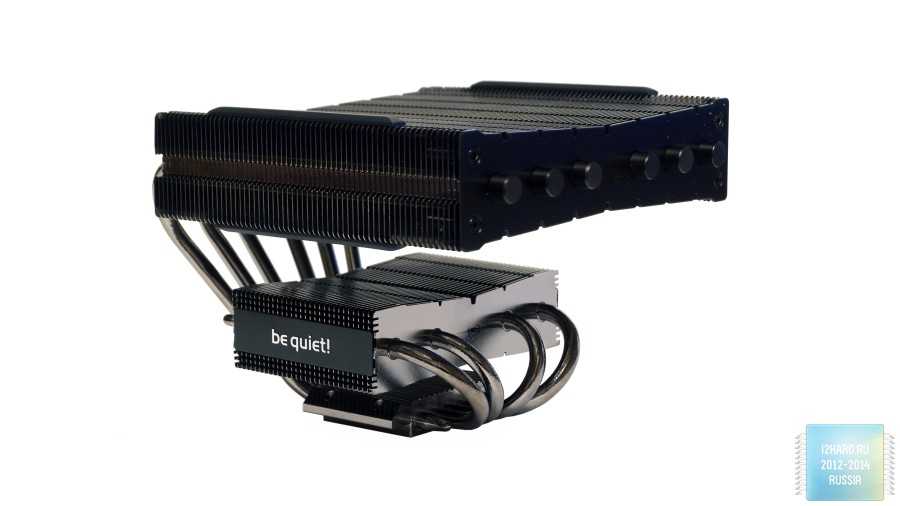

Если говорить о конструкции в общем, то двухсекционный радиатор, имеющий темное никелированное покрытие, смотрится очень привлекательно. Декоративные элементы в виде пластин с логотипом на нижнем радиаторе и пластине с колпачками для тепловых трубок на верхнем, лишь усиливают тот эффект и придают дороговизны.
Внимательный читатель заметит, что пластины у нижнего радиатора имеют горизонтальное разделение. По всей видимости, каждая пластина состоит из двух частей, которые соединены между собой и, вероятно, удерживаются при помощи боковых декоративных элементов.

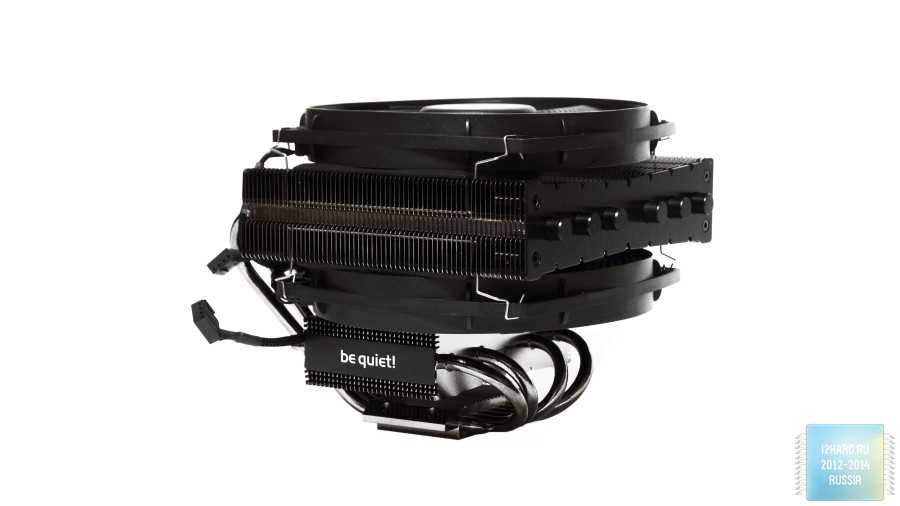

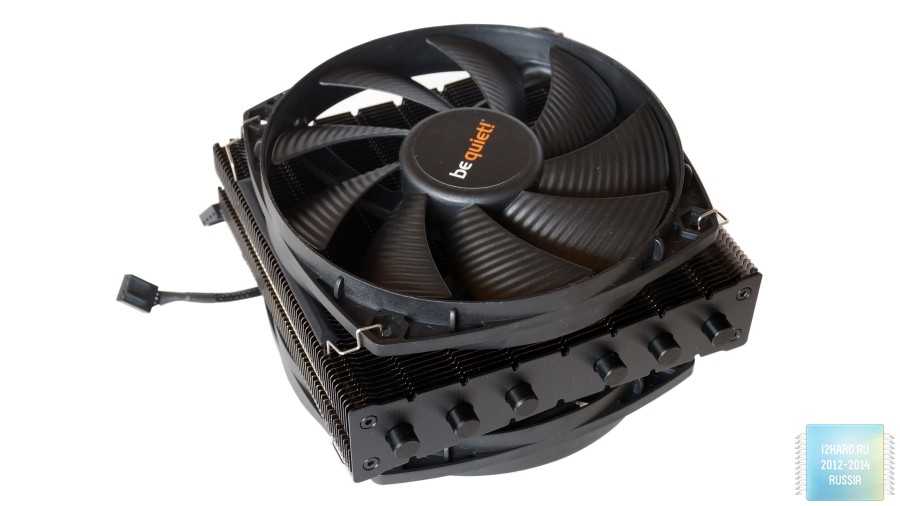

После закрепления на радиатор вентиляторов Dark Rock TF приобретает следующий вид. Кулер в собранном виде однозначно не назвать компактным решением- это широкая и увесистая конструкция-бутерброд, которая всем своим видом говорит о том, что вполне может справиться с горячим «камнем».
Тестирование
ПО LinX AVX 0.6.4 использовалось для нагрузки процессора, значение объема задачи — 25000, продолжительность нагрузки составляла — 30 минут. Для измерения температуры ядер использовалось ПО CoreTemp.
Тестирование проводилось в вышеуказанной тестовой конфигурации, в качестве термоинтерфейса была использована термопаста Arctic Cooling MX-2. Скорость вращения крыльчатки у всех корпусных вентиляторов была установлена на возможный максимум. Окружающая температура на момент тестирования составляла 24-25 °C.
Раздел «тестирование» делится на два подхода
Первый подход заключается в выяснении максимальных возможностей тестируемых экземпляров, при этом на создаваемый системами охлаждения шум внимание не обращается. Второй подход заключается в поиске наиболее комфортных шумовых характеристик тестируемых экземпляров с последующим повторением нагрузки и замером максимальных температур ядер процессора

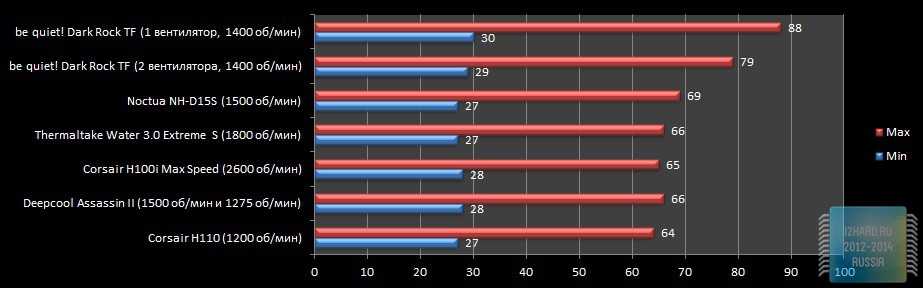

На графиках, которые представлены ниже, указаны минимальные/максимальные температуры (°C) ядер процессора в простое и нагрузке соответственно.
Сравниваться be quiet! Dark Rock TF будет с необслуживаемыми системами жидкостного охлаждения Corsair H110, комплектные вентиляторы которой заменены на Noctua NF-A14 FLX, Corsair H100i (стандартная комплектация), Thermaltake Water 3.0 Extreme S (стандартная комплектация), а также с башенными суперкулерами DEEPCOOL ASSASSIN II(стандартная комплектация) и Noctua NH-D15S (стандартная комплектация). Скорость работы помп тестируемых систем жидкостного охлаждения была зафиксирована на максимальном значении.
Соперников несколько, все они достойны и заслуживают внимания, сравнение для многих должно быть интересным и показательным.
Подход №1
Согласно полученным результатам можно отметить, чтоbe quiet! Dark Rock TF не может конкурировать с башенными суперкулерами и необслуживаемыми системами охлаждения, проигрывая 10 и более °C при установке двух вентиляторов и более 19°C при использовании одного вентилятора. Также стоит отметить низкий уровень шума от работы комплектных вентиляторов тестового кулера, его попросту затруднительно выделить на общем фоне работы конфигурации, что, конечно же, будет плюсом для любителей тихих систем.
Подход №2

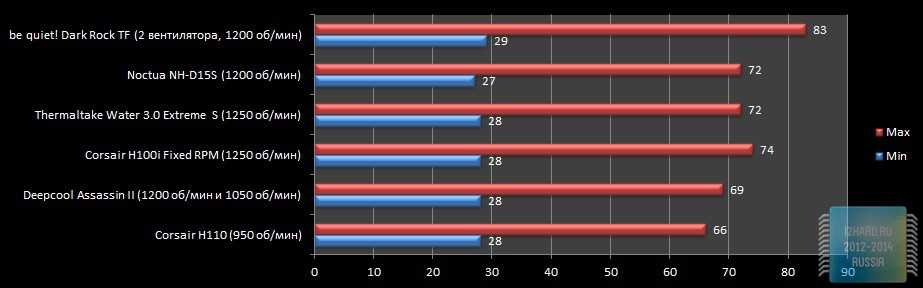

Абсолютно бесшумными вентиляторы становятся при понижении скорости вращения крыльчатки до 1200 об/мин, при этом температура самого горячего ядра возрастает до 83°C.
Внешний вид

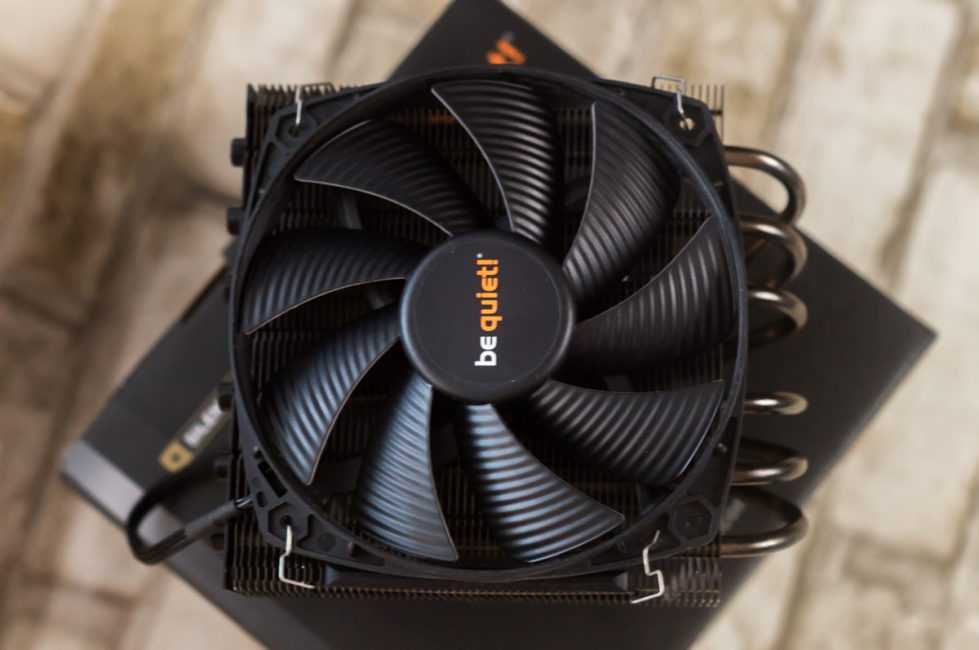

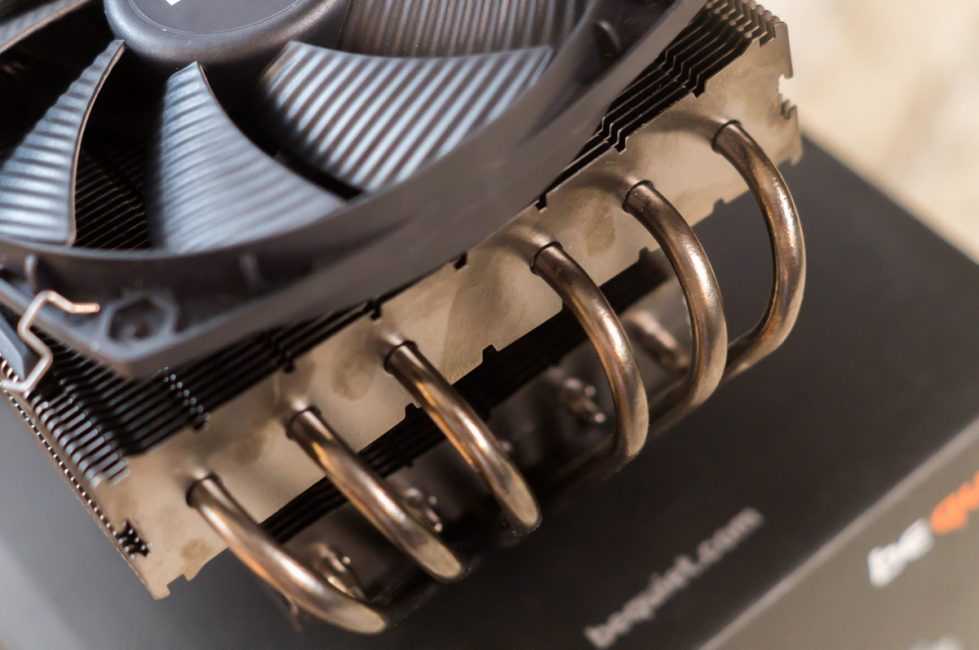

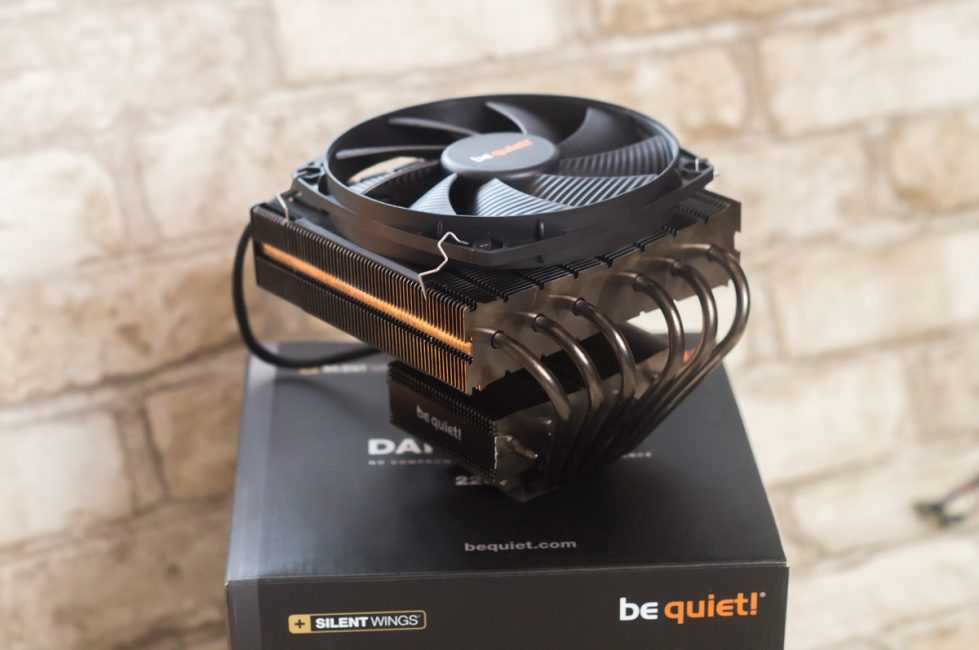

Сам кулер презентабелен, как Клаудия Шифер в свои лучшие годы. Он состоит из двух радиаторов, соединённых между собой тепловыми трубками. Выполнен кулер из тёмного металла, оправдывающего название модели. Верхняя, основная секция, облагорожена четырьмя резиновыми прокладками, по две сверху и снизу, и пронизана шестью теплотрубками. Нижняя радиаторная секция не примечательна ничем, кроме тисненных логотипов компании по бокам. Через неё проходят четыре теплотрубки.

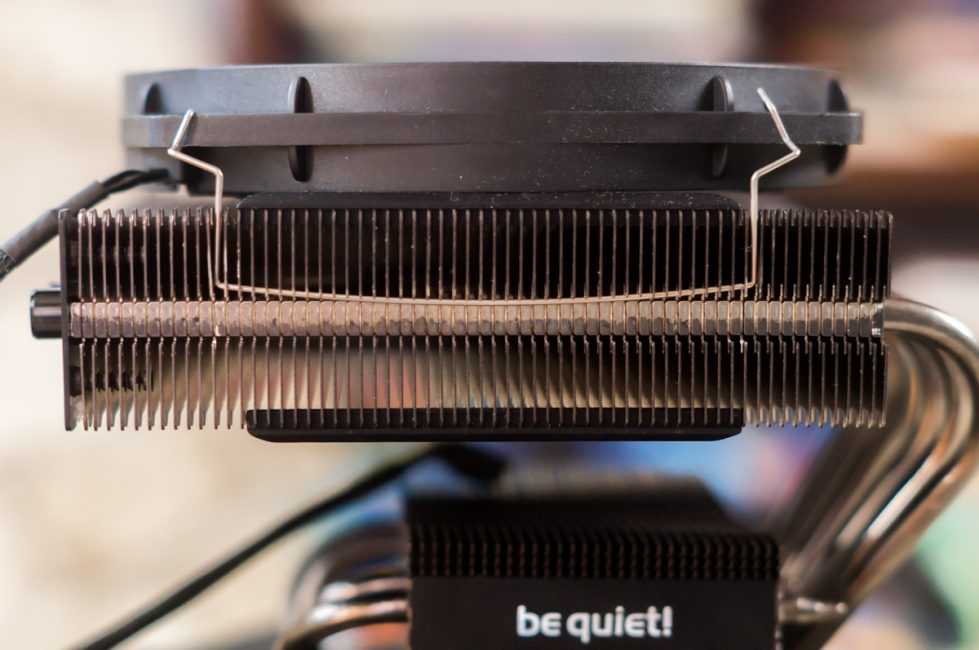

Резиновые прокладки на основной радиаторной секции — это благословение и проклятие одновременно. Понятно, что они рассчитываются на гашение вибрации от вентиляторов, но фокус в том, что скобы для установки вентиляторов не то, чтобы идеально рассчитаны на дополнительную толщину. Поэтому будьте готовы к тому, что после установки даже одного вентилятора радиаторные пластины по бокам потеряют товарный вид. Немножко, но всё же неприятно.
В работе
Тестовый стенд — всё тот же AMD Ryzen 5 1600X, разогнанный до 3850 МГц по всем шести ядрам, и MSI B350M Pro-VDH, настолько же неадекватно разогретая. Тестировать мне пришлось в жару, без кондиционера, но это, как по мне, идеальная проверка подобных кулеров — худший сценарий, который каждый из нас наверняка переживёт. И be quiet! Dark Rock TF справился с охлаждением достойно. За 10 минут стресс-теста AIDA64 температуры CPU не поднимались выше 76 градусов — и это при жаре, когда пот с меня лился так, что просто “пощади, человек-ливень!”.
При температурах относительно прохладных на автоматической регулировке скорости вентилятора ожидайте температур не выше 71 градуса, да и то — лишь временными пиками. Средняя температура у меня держалась на уровне 60 на протяжении всех 10 минут стресс-теста. Шесть ядер, господа. Впечатляет.
Ручной контроль скорости кулера через MSI Command Center позволил менять количество оборотов в минуту от 370 до 1400. На максимальной скорости вентилятор становится чуть более громким, но отличить его от фона, скажем, винчестеров, будет нереально даже на 75% постоянной скорости.
