Отдельно про платы ASRock
Компания ASRock предлагается огромное количество моделей BTC-материнских плат, которые предназначены для сборки майнинг-ригов на базе разных CPU (Intel или AMD). Кроме того, существует много не-BTC материнских плат, которые также могут применяться для создания ригов. Но при выборе последних стоит знать, что в таких платах некоторые PCI-E слоты могут оказаться недоступными по причине особенностей их расположения.
В материнских платах для майнинга важны следующие вещи:
- расположение выводов PCI-E;
- возможность использования с дешевыми двухядерными процессорами;
- отсутствие технологий, в которых нет необходимости в майнинге (к примеру, различных наворотов для геймеров;
- приемлемость цена.
Преимуществом материнских плат линейки BTC компании ASRock является оснащение некоторыми специальными функциями, полезными для майнеров. К примеру, их разработано с возможность питания видеокарт через PCI-E и имеется оснащение специальными разъемами для дополнительного питания от блока питания. Также такие разработки не разделяют линии PCI-E с прочими внешними аппаратными средствами, а именно сетевыми платами, звуковыми картами, контроллерами запоминающих устройств, USB-хабами, из-за чего может нарушиться работоспособность майнинга. Подобные материнские платы для майнинга предлагают исключительно базовый функционал, но при этом обеспечивают бесперебойную и стабильную работу при больших температурах и нагрузках.
Далее приведем список всевозможных материнских плат ASRock, которые способны успешно работать с 4-13 видеокартами. Рекомендуем останавливать свой выбор на разработках, содержащих в названии индекс BTC, поскольку они зачастую для майнинга подходят лучше всего. Далее по приоритету можно рассматривать серии Anniversary и Pro, и затем все прочие модели.
К большому сожалению, материнские платы, работающие с шестью видеокартами, совместимы лишь с разъемами Intel 1150 и Intel 1155. И в настоящее время не существует материнок для AMD FM2 или нового разъема Intel 1151, которые способны функционировать с 6 картами. Без сомнений, различные производители имеют продукты для энтузиастов, позволяющие установку и шести карт, но из-за высокой стоимости они майнерам вряд ли подойдут. Ведь лишние средства куда целесообразнее будет потратить для покупку дополнительных видеокарт для расширения рига.
Форм-фактор (что лучше для вас?)
Форм-фактор — это физический размер вашей материнской платы. При выборе корпуса вам необходимо знать свой форм-фактор, поскольку разные корпуса поддерживают разные форм-факторы. Четыре потребительских размера материнских плат: E-ATX, ATX, microATX и Mini-ITX. E-ATX в настоящее время является самым большим размером, и вы редко найдете материнские платы в форм-факторе E-ATX. Вы также должны знать, что многие корпуса (если они не Full-Tower) могут не поддерживать платы E-ATX. Mini-ITX — самый маленький из доступных на данный момент. Пользователи, у которых есть платы Mini-ITX, могут выбрать портативную сборку, поскольку они намного меньше и легче, чем другие материнские платы, но при этом могут иметь множество функций.
Форм-фактор будет определять две вещи. Размер вашей доски и количество функций. ATX и microATX являются наиболее широко поддерживаемыми конструкциями корпусов. Вы можете получить корпуса, поддерживающие E-ATX и Mini-ITX, но они могут быть специализированными или могут быть довольно дорогими. Всегда стоит знать свой форм-фактор, чтобы вы могли проверить зазор корпуса и поддержку зазора.
Физический размер и функции в основном идут рука об руку, и чем меньше размер платы, тем больше функций у вас есть. Например, Mini-ITX, скорее всего, будет иметь только 1 слот PCI-E и, возможно, 2 слота DIMM. Поскольку плата в буквальном смысле меньше, производители должны втиснуть как можно больше на меньшую печатную плату. Это фактор, который также может сделать эти доски довольно дорогими.
Память
1.Поддержка RAID 1
MSI Z170A Gaming M3
MSI Z170A Gaming M5
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
2.Поддержка RAID 10 (1+0)
MSI Z170A Gaming M3
MSI Z170A Gaming M5
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
3.Поддержка RAID 5
MSI Z170A Gaming M3
MSI Z170A Gaming M5
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.
4.Поддержка RAID 0
MSI Z170A Gaming M3
MSI Z170A Gaming M5
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.
5.Поддержка RAID 0+1
MSI Z170A Gaming M3
MSI Z170A Gaming M5
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.
Материнские платы для майнинга на 6 видеокарт
Очень спорное решение, с одной стороны, можно подключить четное количество видеокарт, с другой, очень сложно найти стандартный блок питания с таким количеством разъемов. Можно использовать два блока, но это не совсем целесообразно, чаще всего используют серверный блок питания с распайкой под 6 видеокарт.
Материнские платы от ASRock на 6 видеокарт
- ASRock Fatal1ty B250 Gaming K4
- ASRock FM2A88X+ BTC
- ASRock A88M-G 3.1
- AsRock H61DEL
- ASRock Z97 Extreme 4
- ASRock Z170 Extreme
- ASRock z270 Extreme 4
- ASRock Z270 Killer SLI
Материнские платы от ASUS на 6 видеокарт
- ASUS M5A97 LE R2.0
- ASUS M5A97 R2.0
- ASUS P8B75-V
- ASUS P8H67
- ASUS SABERTOOTH 990FX
- ASUS STRIX Z270H Gaming
- ASUS TUF Z270 MARK 2
- ASUS X87-pro
- ASUS PRIME B250-PLUS
- ASUS PRIME H270-PLUS
- ASUS SABERTOOTH 990FX
- ASUS Sabertooth Z97 Mark 2
- ASUS STRIX Z270H Gaming
- ASUS TUF Z270 MARK 2
- ASUS X87-pro
- ASUS Z170-A
- BIOSTAR H81A BTC
- BIOSTAR TB85 Ver. 6.x
- BIOSTAR TB250-BTC
- BIOSTAR TB350-BTC
Материнские платы от GIGABYTE на 6 видеокарт
- GA 970A-D3
- GA 970A-DS3P
- GA 990FXA-D3
- GA 990FXA-UD3
- GA G1 Assasin
- GA H61M-S2V-B3
- GA H110-D3A
- GA MA770T-UD3
- GA X58A-UD3R
- GA Z170-GAMING K3
- GA Z270P-D3
Материнские платы от MSI на 6 видеокарт
- MSI 970A G43
- MSI H67MA-E45
- MSI Z-170A PRO
- MSI B250 PC MATE
- MSI H67MA-E45
- MSI Z270 SLI Plus
- MSI Z270 Gaming Plus
- MSI Z270 Gaming PRO
Технические характеристики и особенности конструкции
Форм-фактор Z170A GAMING M9 ACK соответствует стандарту ATX. Следовательно, устройство подходит для абсолютного большинства компьютерных корпусов. Размеры печатной платы в то же время определяют и функциональность платы. Основные характеристики Z170A GAMING M9 ACK приведены ниже.
| MSI Z170A GAMING M9 ACK | |
| Чипсет | Z170 Express |
| Сокет | LGA1151 |
| Память | 4x DIMM, DDR4-2133-3600, до 64 Гбайт |
| Дисковая подсистема | 2x SATA 3.0 2x SATA Express (или 4x SATA 3.0) 2x M.2 (PCI Express x4) |
| Слоты расширения | 3x PCI Express x16 3x PCI Express x1 |
| Сеть | Killer E2400, 10/100/1000 Мбит/с Killer Wireless 1535 (802.11a/b/g/n/ac, Bluetooth v4.1) |
| Звук | C-media CM6632 |
| Разъемы на задней панели | 1x PS/2 1x HDMI 1x DisplayPort 3x USB 2.0 2x USB 3.0 1x USB 3.1 1x USB 3.1 (Type-C) 1x RJ-45 1x S/PDIF 5x 3,5-мм jack |
| Форм-фактор | ATX |
| Примерная цена | 26 500 рублей |
| Price.ru |
Упаковка MSI Z170A GAMING M9 ACK
Комплект поставки, с одной стороны, может показаться впечатляющим. Однако добрую часть места в упаковке занимает макулатура. Из действительно полезных аксессуаров отмечу только большое число SATA-кабелей, длиннющий гибкий SLI-мостик и выносные антенны от беспроводного модуля Killer Wireless.
Комплект поставки MSI Z170A GAMING M9 ACK
Повторюсь, плата имеет форм-фактор ATX. Такой типоразмер позволяет распаивать до семи слотов расширения, но в случае с Z170A GAMING M9 ACK задействовано шесть портов (слишком много места занимает кожух звуковой подсистемы). Основные слоты, предназначенные для установки видеокарт, усилены металлом — «технология» получила название Steel Armor. На мой взгляд, украшательство — не более того. Три порта PCI Express x16 могут работать по схеме х8+х8+х4. Поддерживаются технологии AMD CrossFire и NVIDIA SLI. Слоты PCI Express x1 имеют открытые пазы.
И все же в MSI утверждают, что Steel Armor имеет большее количество точек пайки на печатной плате, что увеличивает прочность и защищает сигналы PCI Express от электромагнитных помех. Это в свою очередь позволяет добиться большей стабильности в играх и при разгоне графического процессора
Материнская плата поддерживает работу оперативной памяти стандарта DDR4 в двухканальном режиме. Максимальная частота — до эффективных 3600 МГц в режиме разгона. Дорожки, соединяющие контакты слотов DIMM с процессорным гнездом, дополнительно экранированы полосой текстолита, лишенной токопроводящих слоев. Таким образом, по заверению представителей из MSI, удается избавиться от паразитных наводок и улучшить разгон оперативной памяти.
На плате распаяно пять коннекторов для подключения корпусных вентиляторов. Все — 4-пиновые. Следовательно, скоростью вращения крыльчаток можно управлять либо из-под BIOS, либо при помощи специального программного обеспечения.
Разгон и тестирование
Разгонный потенциал MSI Z170A Gaming M3 мы проверили на примере процессора Intel Core i7-6700K. Технология MSI Game Boost разогнала процессор с 4 до 4,4 ГГц – результат неплохой, но все же явно не предел возможностей. Вручную Core i7-6700K после повышения напряжения питания до 1,35 В удалось разогнать уже до частоты 4,6 ГГц.
Тестирование производительности Core i7-6700K проводилось в процессорных бенчмарках WinRAR (сжатие), Cinebench (рендеринг трехмерной графики), x264 HD Benchmark (конвертация видео) и TrueCrypt (шифрование), а также в графическом бенчмарке Unigine Valley (режим Extreme HD) и играх со встроенными бенчмарками Tomb Raider (настройки графики «Превосходные»), Middle-earth: Shadow of Mordor («Высокие»), Total War: Rome II («Ультра) и Sniper Elite 3 («Ультра») при разрешении 1920х1080 точек. Кроме того, джентльменский набор тестов пополнил CPU-Z, недавно обзаведшийся собственным бенчмарком. Игры тестировались только при номинальной частоте процессора, так как среднеуровневая видеокарта GeForce GTX 960 все равно остается «бутылочным горлышком».
Процессорные бенчмарки
| Бенчмарк | Номинальная частота | Разгон процессора | Прирост, проценты |
| WinRAR 5.20, однопоточность, кб/с | 1852 | 1982 | 7 |
| WinRAR 5.20, многопоточность, кб/с | 10181 | 10829 | 6 |
| CPU-Z, x64, Single Thread | 2004 | 2307 | 15 |
| CPU-Z, x64,MultiThread | 8149 | 9650 | 18 |
| Cinebench R15.0, CPU, баллы | 876 | 1002 | 14 |
| x264 HD Benchmark 5.0.1, 1 pass, кадр/с | 90 | 105 | 17 |
| x264 HD Benchmark 5.0.1, 2 pass, кадр/с | 27 | 32 | 18 |
| TrueCrypt 7.2, Seprent-Twofish-AES, Mean, МБ/с | 294 | 339 | 15 |
Процессор с дискретной видеокартой
| Игра или бенчмарк / настройки графики | Частота кадров |
| Unigine Valley, Extreme HD | 36 |
| Tomb Raider, «Превосходные» | 91 |
| Middle-earth: Shadow of Mordor, «Высокие» | 71 |
| Total War: Rome II, «Ультра» | 77 |
| Sniper Elite 3, «Ультра» | 94 |
Помимо разгона процессора MSI Z170A Gaming M3 поддерживает еще и разгон оперативной памяти. По умолчанию наша тестовая память HyperX Fury DDR4 работает с напряжением питания 1,2 В. Повышение напряжения до 1,35 В позволило разогнать ее с 2400 до 3000 МГц. При этом, правда, пришлось повысить тайминги на единицу – с 15-15-15-35 до 16-16-16-36. Но все же прирост частоты с лихвой перекрыл увеличившиеся тайминги, о чем свидетельствуют результаты тестов.
AIDA64 Cache & Memory Benchmark
| Бенчмарк | Номинальная частота | Разгон памяти | Прирост, проценты |
| Memory Read, МБ/с | 34623 | 41845 | 21 |
| Memory Write, МБ/с | 35487 | 43954 | 24 |
| Memory Copy, МБ/с | 31248 | 38075 | 22 |
| Memory Latency, нс (меньше лучше) | 56 | 52 | -7 |
Бенчмарки памяти
| Бенчмарк | Номинальная частота | Разгон памяти | Прирост, проценты |
| WinRAR 5.20, однопоточность, кб/с | 1852 | 2054 | 11 |
| WinRAR 5.20, многопоточность, кб/с | 10181 | 11382 | 12 |
| CPU-Z, x64, Single Thread | 2004 | 2101 | 5 |
| CPU-Z, x64,MultiThread | 8149 | 8765 | 7 |
| Cinebench R15.0, CPU, баллы | 876 | 914 | 4 |
| x264 HD Benchmark 5.0.1, 1 pass, кадр/с | 90 | 96 | 7 |
| x264 HD Benchmark 5.0.1, 2 pass, кадр/с | 27 | 29 | 7 |
| TrueCrypt 7.2, Seprent-Twofish-AES, Mean, МБ/с | 294 | 310 | 5 |

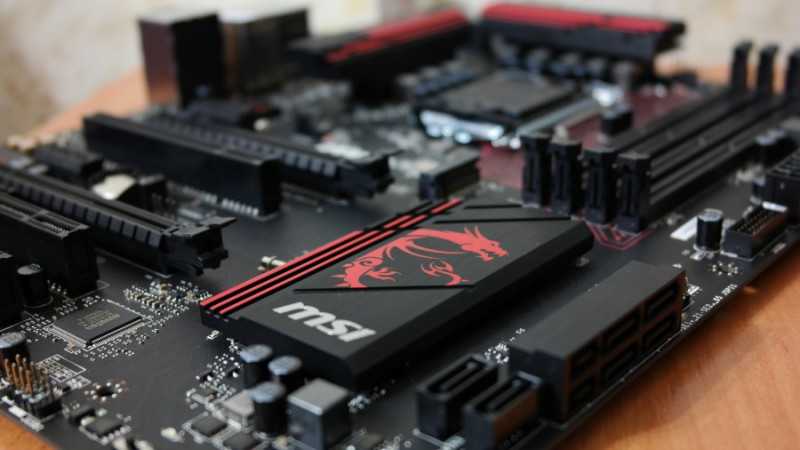

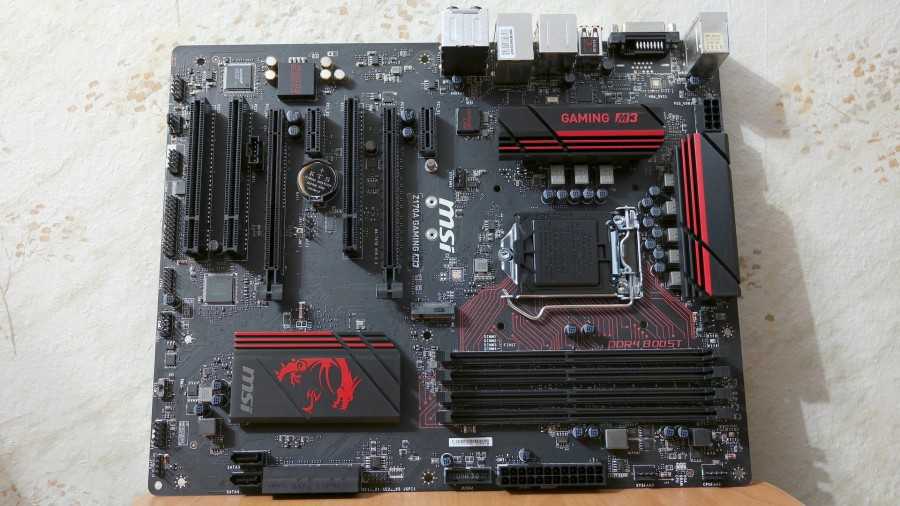

Дизайн и конструкция
Драконий дизайн уже давно стал узнаваемой фишкой материнских плат MSI Gaming. Черно-красный окрас был у MSI 970 Gaming и Z97 Gaming 5, его же получила и новенькая Z170A Gaming M3. Разве что форма радиаторов чипсета и цепи питания процессора немного видоизменилась.

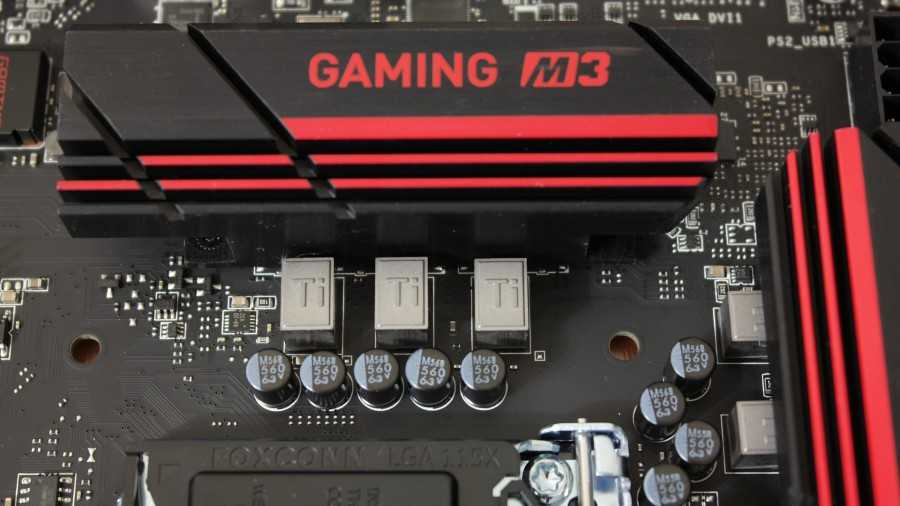

Сама же подсистема питания процессора сделана 8-фазной, а ее работа стабилизируется твердотельными конденсаторами Dark CAP и ферритовыми дросселями Titanium Choke (выдерживают температуру до 220°C), соответствующими стандарту надежности Military Class 5.

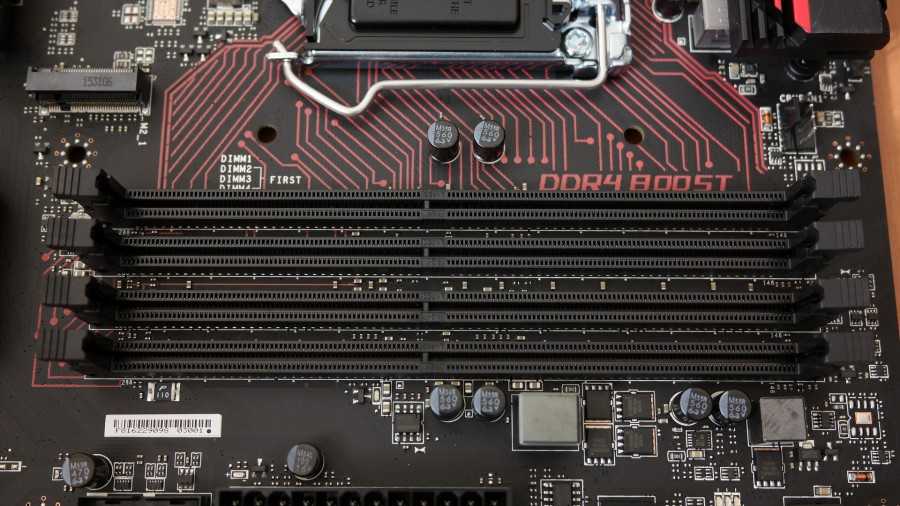

Разъемов оперативной памяти у MSI Z170A Gaming M3 четыре: поддерживаются модули DIMM DDR4 с частотой от 2133 до 3600 МГц. Кроме того, реализована технология DDR4 Boost, снижающая задержки обмена данными между процессором и ОЗУ.

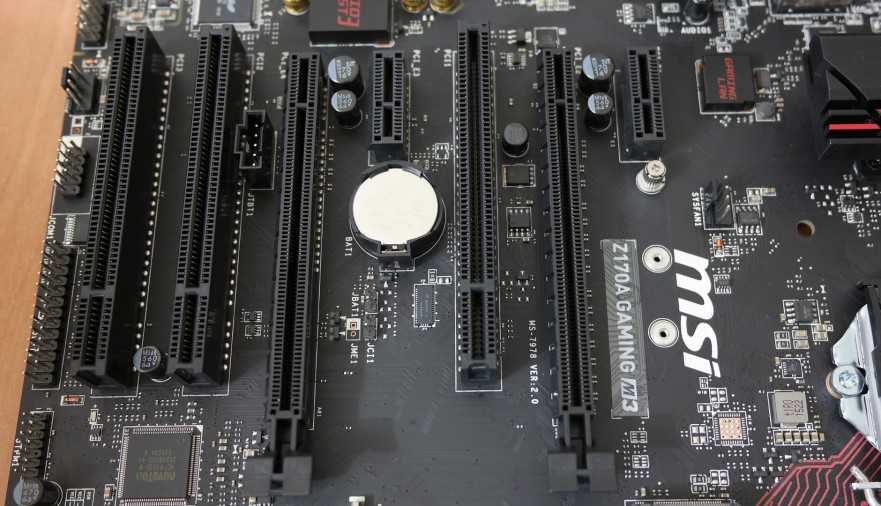

Слотов расширения целых семь: по два PCI-E 3.0 x16 и PCI-E 3.0 x1, а также три классических PCI. Возможна установка одновременно двух видеокарт, но только AMD Radeon, тогда как связки NVIDIA SLI не поддерживаются.

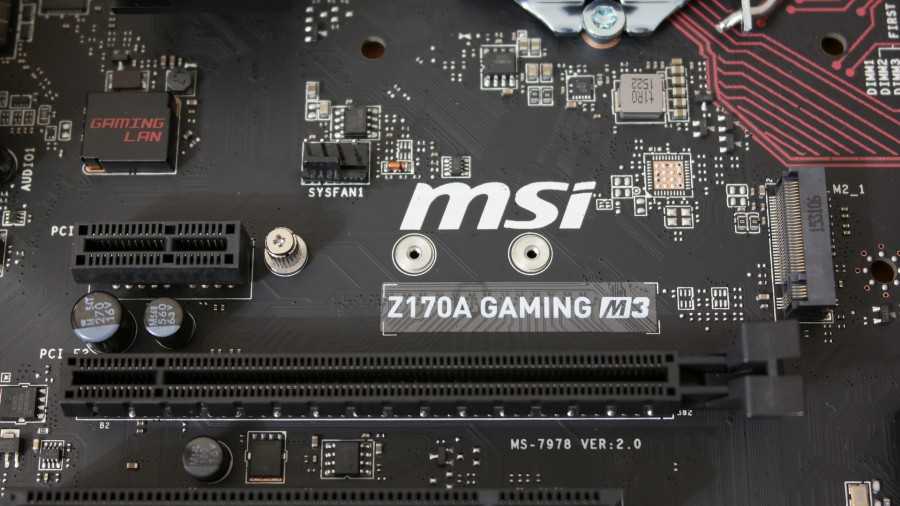

Портов SATA III для подключения накопителей имеется шесть штук. Кроме того, предусмотрен разъем M.2 для суперскоростных SSD, причем с возросшей до 32 Гбит/с пропускной способностью.
На задней панели материнки расположились шесть скоростных портов USB 3.1, два обычных USB 2.0, староверский порт PS/2, розетка Ethernet с грозовой защитой LAN Protect (15 кВ), пять аналоговых аудиоконнекторов и цифровой аудиовыход S/PDIF, а также цифровые видеовыходы DVI и HDMI.

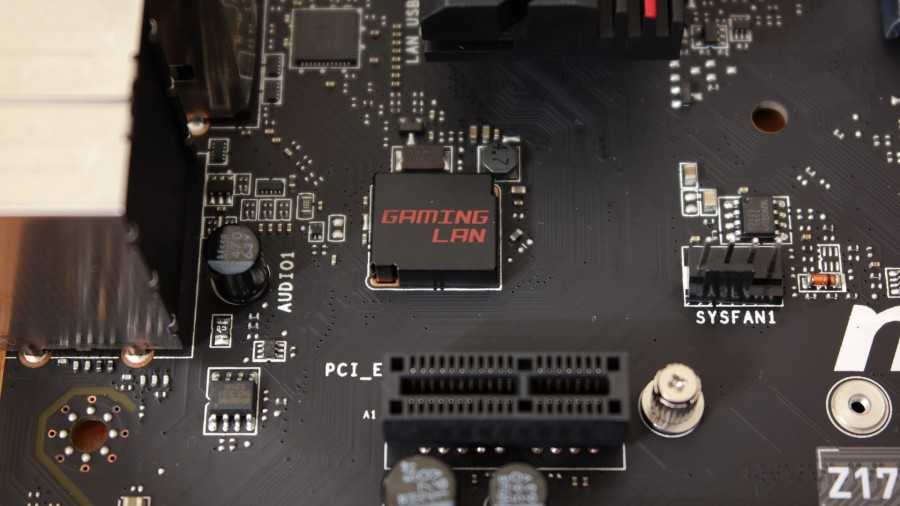

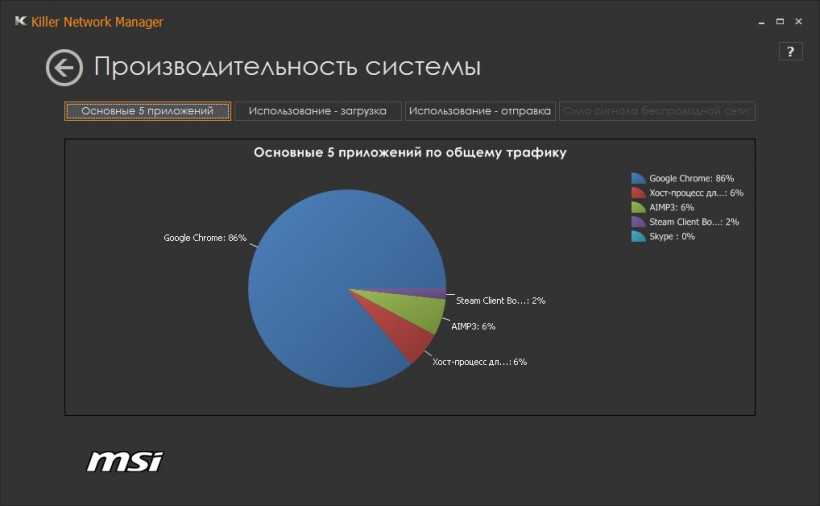

Отельного внимания заслуживают сетевой контроллер и аудиоподсистема. Гигабитный Ethernet реализован на основе чипа Killer E2400 с улучшенным алгоритмом назначения приоритетов интернет-трафика ASD 2.0. Указать вручную приоритетные приложения, например мультиплеерные игры, можно с помощью Windows-приложения Killer Network Manager.

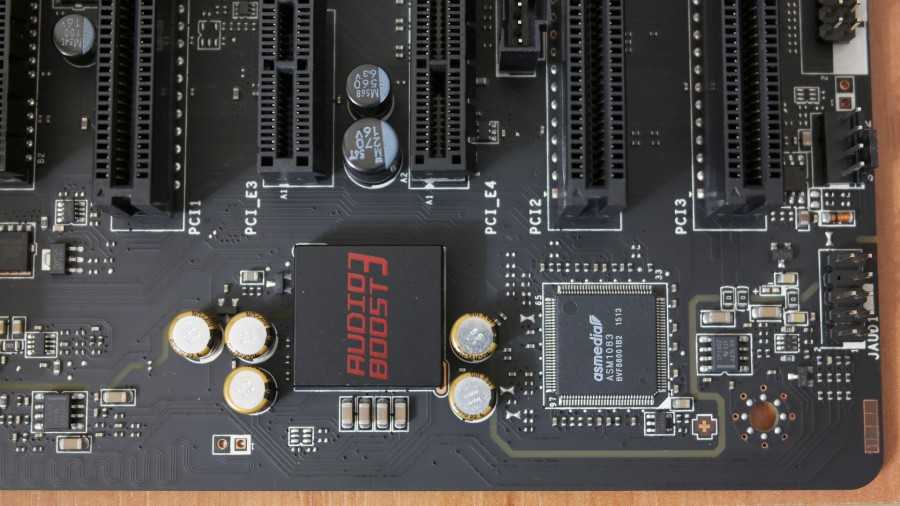

Звуковая же подсистема называется Audio Boost 3 и строится на базе старшего аудиокодека Realtek ALC1150. Кроме него, имеются два чипа-усилителя, способных раскачать наушники с высоким сопротивлением. Чистоту звучания обеспечивает защитный экран и высококачественные японские конденсаторы Chemi-Con. Программно все это дополняется аудионадстройкой Nahimic.
Порты
1.Порты USB 3.2 Gen 2 (USB-A)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M3)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M5)
USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.
2.Порты USB 3.2 Gen 1 (USB-A)
6
6
USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.
3.Порты USB 3.2 Gen 2 (USB-C)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M3)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M5)
USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.
4.Порты USB 3.2 Gen 1 (USB-C)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M3)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M5)
USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.
5.порты USB 2.0
2
2
Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.
6.Порты USB 3.2 Gen 2×2
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M3)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M5)
USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.
7.Порты USB 4 40Gbps
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M3)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M5)
Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.
8.Порты USB 4 20Gbps
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M3)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M5)
Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.
9.Порты Thunderbolt 4
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M3)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z170A Gaming M5)
Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).
⇡#Технические характеристики и рекомендованная стоимость MSI Z170A Gaming M7
Технические характеристики материнской платы MSI Z170A Gaming M7 приведены в таблице.
| MSI Z170A Gaming M7 | |
|---|---|
|
Поддерживаемые процессоры |
Процессоры Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron в исполнении LGA1151 (шестое поколение микроархитектуры Core) |
|
Чипсет |
Intel Z170 Express |
|
Подсистема памяти |
4 x DIMM DDR4 небуферизованной (non-ECC) памяти объёмом до 64 Гбайт; двухканальный режим работы памяти; поддержка модулей с частотой 3600(O.C.)/3200(O.C.)/2800(O.C.) /2600(O.C.)/2400/2133 МГц; поддержка XMP (Extreme Memory Profile). |
|
Графический интерфейс |
интегрированное графическое ядро процессора позволяет использовать два порта HDMI 2.0 и один DisplayPort 1.2; поддерживаются разрешения до 4K включительно; возможность одновременного подключения двух дисплеев. |
|
Разъёмы для плат расширения |
1 слот PCI Express x16, режим работы x16, Gen 3; 1 слот PCI Express x16, режим работы x8, Gen 3; 1 слот PCI Express x16, режим работы x4, Gen 3; 4 слота PCI Express x1, Gen 3. |
|
Масштабируемость видеоподсистемы |
NVIDIA 2-way SLI Technology; AMD 3-way CrossFireX Technology. |
|
Интерфейсы накопителей |
Чипсет Intel Z170 Express: – 6 x SATA 3, пропускная способность до 6 Гбит/с; – 2 x SATA Express, пропускная способность до 10 Гбит/с; – 2 x TURBO M.2 (PCI Express x16, Gen 3), пропускная способность каждого до 32 Гбит/с (тип 2242/2260/2280); – поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage, Intel Smart Connect Technology и Intel Smart Response, NCQ, AHCI и Hot Plug. |
|
Сетевой интерфейс |
Сетевой контроллер Qualcomm Atheros Killer E2400 (10/100/1000 Мбит/с) |
|
Аудиоподсистема |
7.1-канальный HD-аудиокодек Realtek ALC1150; звуковые конденсаторы Chemi-Con; технология Nahimic Sound; позолоченные аудио разъёмы; высококачественный, защищённый от электромагнитных помех HD аудиопроцессор; изолированная от PCB звуковая карта; спаренный усилитель для наушников; фронтальный выделенный аудиовыход для подключения наушников. |
|
Интерфейс USB |
Чипсет Intel Z170 Express: – 6 портов USB 3.0/2.0 (2 – на задней панели, 4 – подключаются к соответствующим разъёмам на системной плате); – 7 портов USB 2.0/1.1 (3 – на задней панели, 4 – подключаются к соответствующим разъёмам на системной плате). Контроллер ASMedia ASM1142: – 2 порта USB 3.1/3.0/2.0 (2 порта на задней панели платы). |
|
Разъёмы и кнопки на задней панели |
2 порта USB 2.0 и комбинированный PS/2; кнопка Clear CMOS; 2 порта HDMI; 1 порт DisplayPort; 2 порта USB 3.1/3.0/2.0 Gen 1; 1 сетевая LAN-розетка RJ-45 (LAN Protect); 1 порт USB 3.1/3.0/2.0 Gen 2; 1 порт USB 3.1/3.0/2.0 Gen 2 Type-C; 1 оптический выход S/PDIF-интерфейса; 5 3,5-мм аудиоразъёмов. |
|
Внутренние разъёмы на системной плате |
24-контактный разъём питания ATX; 8-контактный разъём питания ATX 12 В; 6 SATA 3; 2 SATAe; 2 M.2 NGFF 2240/2260/2280; 2 4-pin разъёмов для вентиляторов CPU с поддержкой PWM; 3 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM; группа разъёмов для передней панели; разъём аудио для передней панели; разъём для прямой прошивки BIOS; разъём S/PDIF; 2 разъёма USB 3.0/2.0 для подключения 4 портов; 2 разъёма USB 2.0/1.1 для подключения 4 портов; разъём COM-порта; TPM разъём; перемычка сброса CMOS; кнопка USB FLASHBACK; кнопка Slow Mode; кнопка включения; кнопка перезагрузки; кнопка GAME BOOST. |
|
BIOS |
64 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой; совместимость с ACPI 5.0; поддержка PnP 1.0a; поддержка SM BIOS 2.8. |
|
Контроллер I/O |
Nuvoton NCT6793 |
|
Фирменные функции, технологии и особенности |
AUDIO BOOST 3; GAME BOOST; GAMING LAN; GAMING APP; Optimized Thermal Design; Nahimic; XSplit; CLICK BIOS 5; BIOS FLASHBACK+; MILITARY CLASS 5; COMMAND CENTER; RAMDISK; LIVE UPDATE 6; M-CLOUD; ECO Center; USB Redrivers. |
|
Форм-фактор, габариты (мм) |
ATX, 305 x 244 |
|
Гарантия производителя, лет |
3 |
|
Минимальная розничная стоимость*, руб. |
9030 |
* – по данным Яндекс.Маркет на 18.08.2015.
Итоги
MSI Z170A GAMING M5 – яркая представительница новой игровой серии материнских плат производителя для процессоров Intel Skylake. Плата в полной мере раскрывает возможности чипсета Intel Z170, позволяя тюнинговать систему и разгонять процессоры с разблокированным множителем. Модель имеет характерный обвес для устройств, номинально предназначенных для сборки игровой платформы.
Продукт выделяется не только интересным внешним дизайном, но и хорошим оснащением, что ценится в первую очередь. Новый сетевой кодек Killer E2400, работа связок SLI/CrossFire, два скоростных порта M.2 x4 и контроллер USB 3.1 Gen2. Ценник чуть выше ожидаемого, а матерые энтузиасты могут посетовать на отсутствие дополнительных клавиш на PCB. Однако для тех, кто намерен собрать мощную игровую платформу, MSI Z170A GAMING M5 предлагает хороший набор и в целом конкурентную стоимость в своем классе.
+ Интересный внешний дизайн
+ Хорошие оснащение и компоновка
+ Наличие двух скоростных портов M.2 x4
+ Новый сетевой контроллер Killer E2400
+ Улучшенная аудиоподсистема c ПО от Nahimic
+ Наличие Debug LED c мониторингом температуры CPU
+ Поддержка USB 3.1 Gen2 (USB Type-A и Type-C)
+ Защитные металлические «латы» для слотов PCI Express x16
— Отсутствие клавиш управления
— Цена на старте продаж
— Некоторые нюансы текущей прошивки (1.4)
