Thermalright archon ib-e x2 cpu cooler review with thermalright chill factor iii

Тестирование

Конфигурация тестового стенда:

Процессор: Intel Core i7-3770k 3,5GHz LGA1155
Материнская плата: MSI Z77A-G45
Оперативная память: Crucial Ballistix BLT4G3D1869DT2TXOB (x2)
Видеокарта: ASUS GTX670-DC2-2GD5 2Гб, GDDR5
Блок питания: Corsair AX 860
Твердотельный накопитель: CRUCIAL M4 CT128M4SSD2 128Гб, SATA III
Монитор: VIEWSONIC VP2770-LED, 27″
Реобас: ZALMAN ZM-MFC2
Корпус: Open Stand

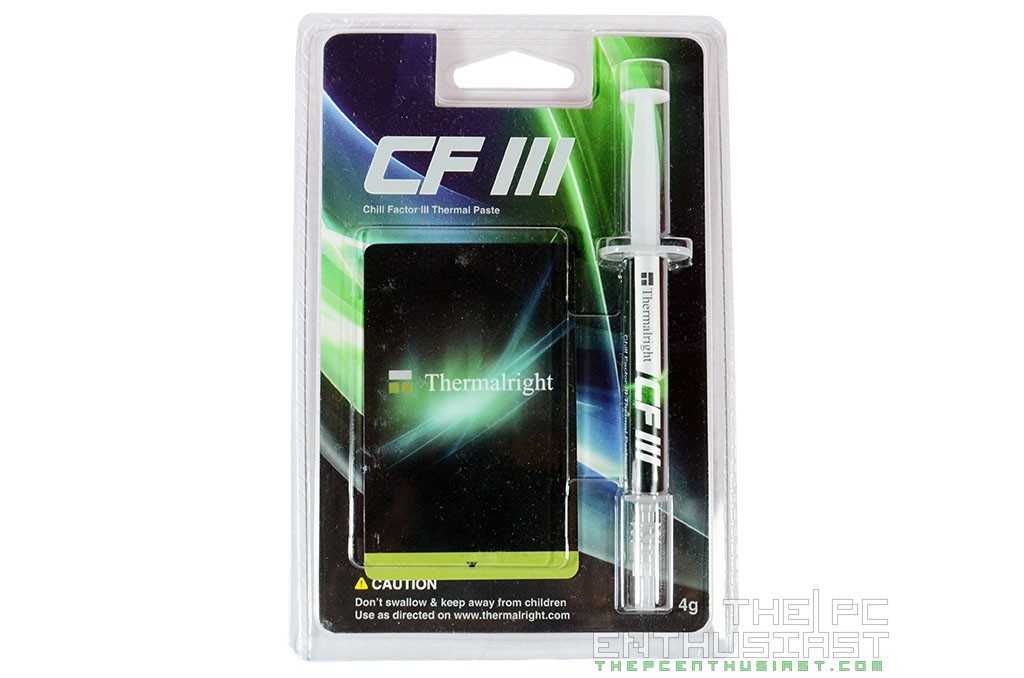

Термоинтерфейс: Thermalright Chill Factor 3
Операционная система: Windows 7 x64 SP1

В качестве соперника Archon мы подобрали другой башенный односекционный кулер с возможностью крепления 140 мм вентиляторов — Prolimatech Armageddon. Проведем тестирование в двух режимах, с разгоном и без. Процессор Core i7-3770k был разогнан до 4.5 Ггц, при фиксированном в БИОС напряжении питания 1,312 В. Температура в помещении составляла 27 градусов по Цельсию. Нагрузка на процессор осуществлялась утилитой LinX, а температура фиксировалась с помощью RealTemp. Обороты вентиляторов регулировались и фиксировались посредством реобаса.

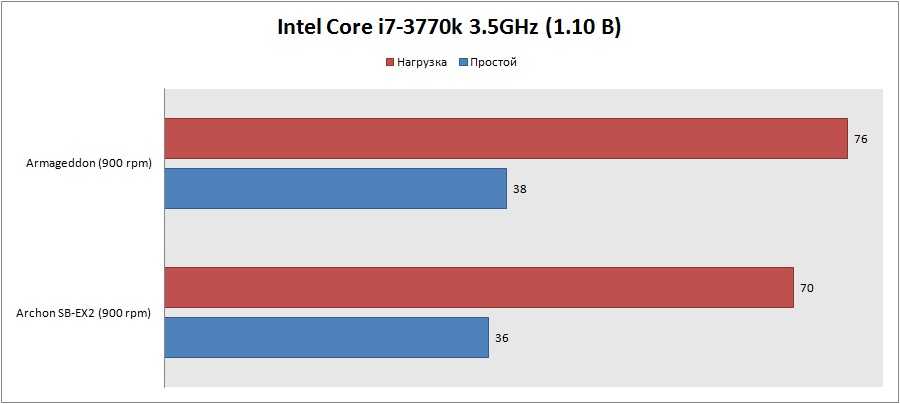

При работе на номинальной частоте под нагрузкой оба участника справляются отлично. Температура в разумных приделах.

Ситуация меняется при разгоне процессора, а именно повышении напряжения питания до 1,312 В, что существенно сказывается на повышении температуры. Archon SB-EX2 вырывается вперед и показывает свою высокую эффективность.

Страница 1: Тест и обзор: Thermalright Archon IB-E X2 – производительный кулер-башня с двумя вентиляторами

Кулер Thermalright Archon IB-E X2 был объявлен в минувшую пятницу в качестве преемника популярной модели с одним радиатором Archon SB-E X2. В нашем обзоре мы поговорим о новых функциях по сравнению с предшественником, а также проведём новинку Thermalright через традиционный набор тестов. Сможет ли новый кулер выстоять перед конкурентами?

Thermalright Archon IB-E X2 является новой версией одного из самых мощных кулеров с одним радиатором Archon SB-E X2. С момента его появления компания накопила немало откликов пользователей, так что выпуск новой версии был делом времени. Радиатор был несколько изменён, чтобы обеспечить наилучшую совместимость с разными материнскими платами и корпусами, чтобы он не блокировал верхний слот PCIe на материнских платах ATX. Кроме того, кулер больше не будет выступать за стандартные размеры с материнскими платами ATX, что избавляет от проблем совместимости с вентиляторами под крышкой корпуса или блоком питания. Общая высота радиатора Archon IB-E X2 была уменьшена примерно на 5 мм, так что кулер можно использовать теперь во всех миди-башнях, для которых предшественник был слишком высоким. Площадь сечения радиатора теперь составляет 150 x 125 мм, она была оптимизирована таким образом, чтобы весь воздушный поток от двух 140-мм вентиляторов проходил через рёбра охлаждения, обеспечивая наилучшее охлаждение. Поддерживается и крепление «Pressure Vault Bracket II», знакомое по Archon SB-E, позволяющее регулировать контактное давление по желанию пользователя. Розничная цена кулера составляет 65 евро, в продаже новый Archon IB-E X2 должен появиться в конце августа. В России на момент публикации кулер мы не обнаружили.

» Fotostrecke

Прямыми конкурентами Archon IB-E X2 в наших тестах выступят хорошо известные воздушные кулеры Noctua NH-D14 SE2011, Phanteks PH-TC14PE и EKL Alpenföhn K2, а также компактные модели систем водяного охлаждения «всё в одном». В нашей тестовой базе также присутствуют и обычные кулеры-башни, подобные Akasa Venom, Prolimatech Megahalems, Arctic Cooling Freezer i30 или Alpenföhn Brocken 2. По многочисленным просьбам читателей мы добавили кулер Thermalright Macho 120 в ревизии A, а также старшую модель Thermalright HR-02 Macho BW (тоже в ревизии A). Наша тестовая база была доработана в 2014 году, мы используем новый и крупный корпус NZXT Phantom 820, в котором есть достаточно места для установки СВО с 280-мм теплообменниками и крупных кулеров. Кулер Archon IB-E X2 совместим почти со всеми системами AMD и Intel.Перед тем, как мы перейдём к рассмотрению внешнего вида кулера, позвольте привести спецификации Archon IB-E X2:

Спецификации
Производитель и модель	Thermalright Archon IB-E X2
Розничная цена
Сайт производителя	Официальная страница Thermalright Archon IB-E X2
Габариты	15,5 см (Ш) x 16,5 см (В) x 10,6 см (Г)
Материал	Основание: никелированная медьТепловые трубки: никелированная медь Ребра радиатора: алюминий
Тип кулера	С одним радиатором
Штатный вентилятор	2x 140 mm Thermalright TY-141 PWM
Сокеты	AMD: AM2(+), AM3(+), FM1, FM2(+) Intel: 775, 1150, 1155, 1156, 1366, 2011
Вес	1100 г
Гарантия производителя	2 года

<>Тест и обзор: Thermalright Archon IB-E X2 – производительный кулер-башня с двумя вентиляторамиThermalright Archon IB-E X2 | В деталях

Установка

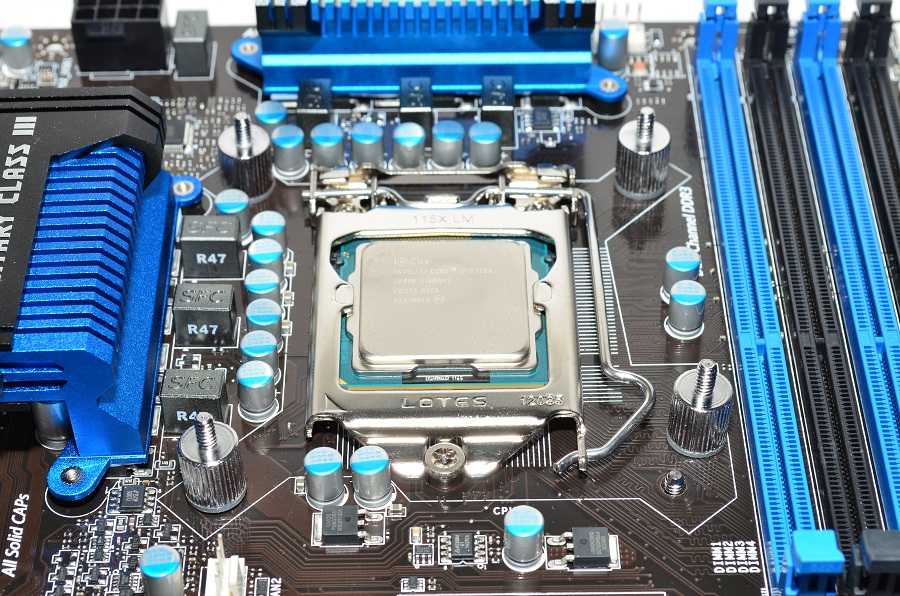

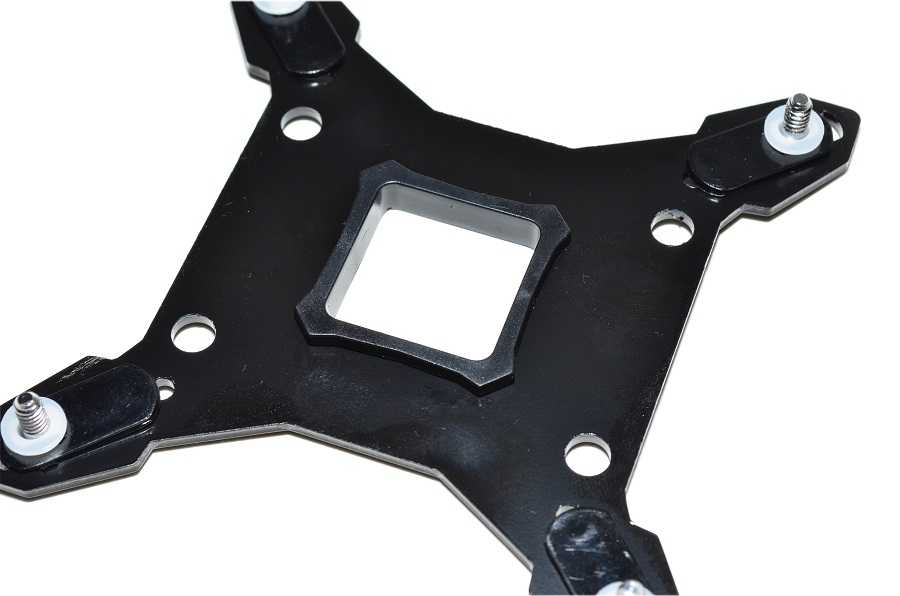

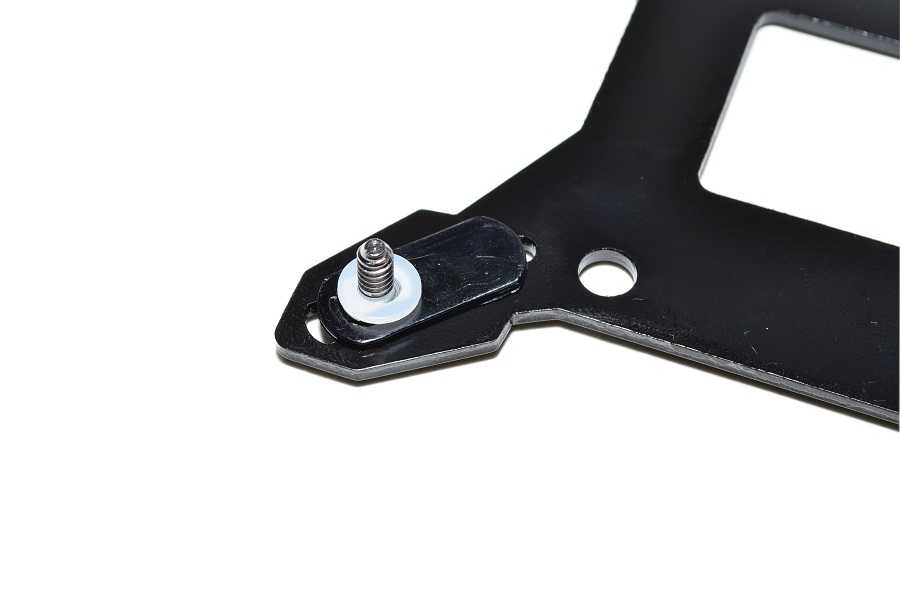

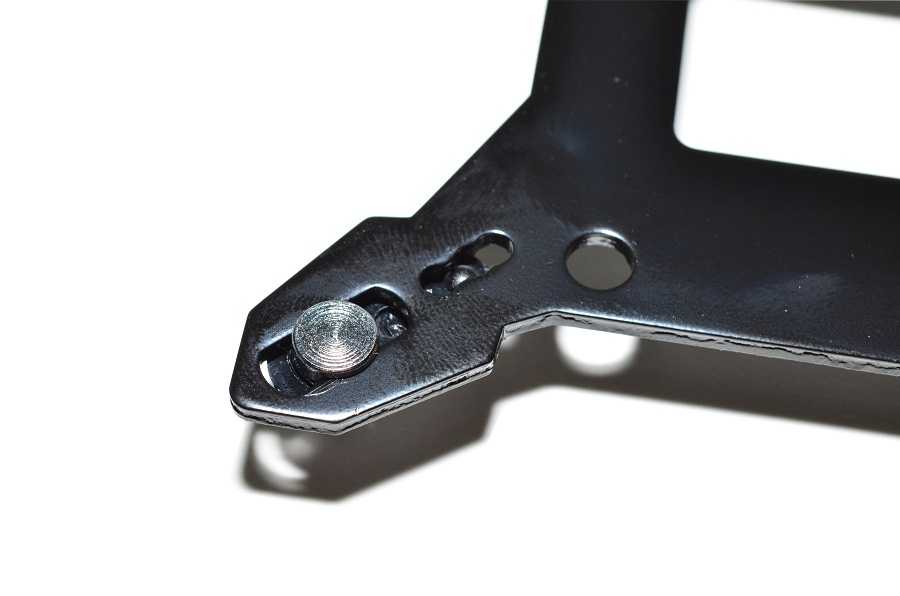

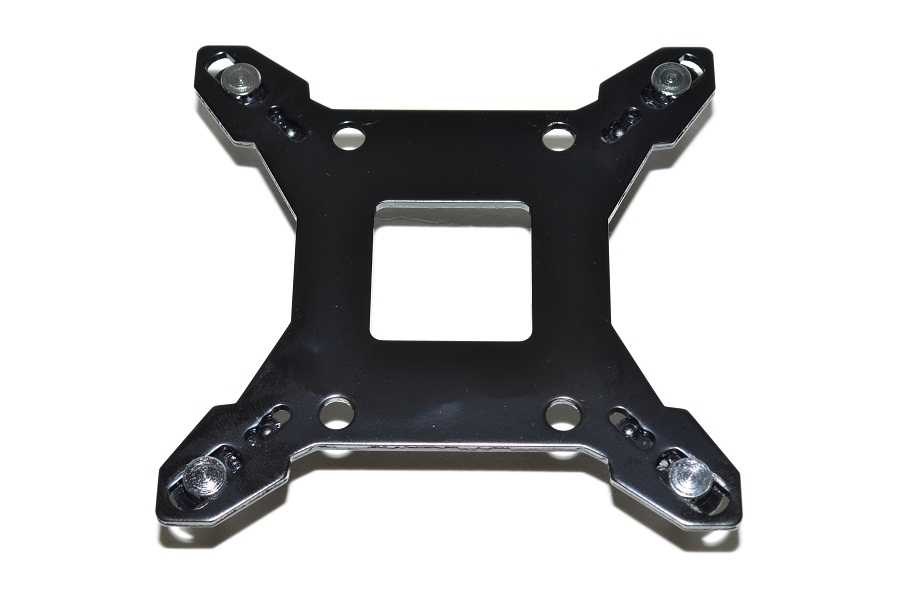

Опишем установку для сокета 1156/1155. Первым делом находим данную пластину.

Затем фиксируем каждый зажим посередине.

Надеваем пластиковые кольца.

Затем устанавливаем пластиковую заглушку на пластину.

Вставляем в материнскую плату и закручиваем специальными шайбами.

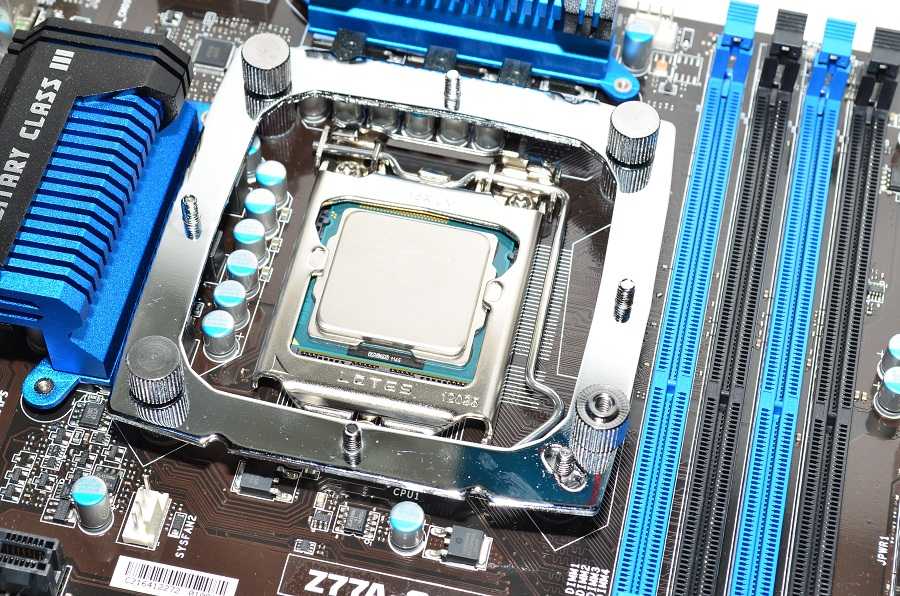

Сверху устанавливается дополнительная пластина, которая также фиксируется шайбами.

Затем остается установить прижимную пластину и закрутить два шурупа. Уровень прижима можно регулировать с помощью комплектного ключа. Вот так выглядит радиатор после установки на материнскую плату:

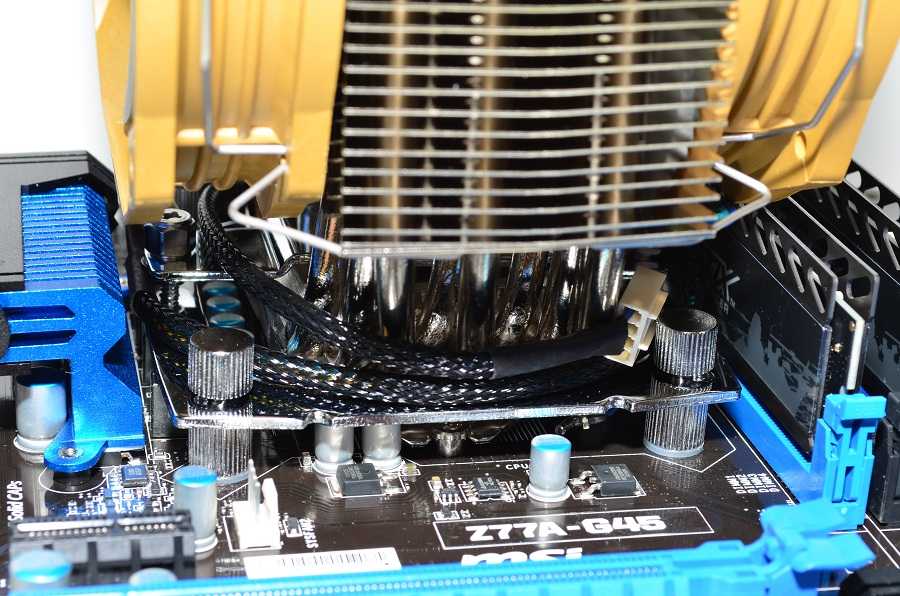

Следует отметить, что до того как установить и закрепить радиатор, вам следует установить креления для вентиляторов. После установки вертушек кулер выглядит очень массивным.

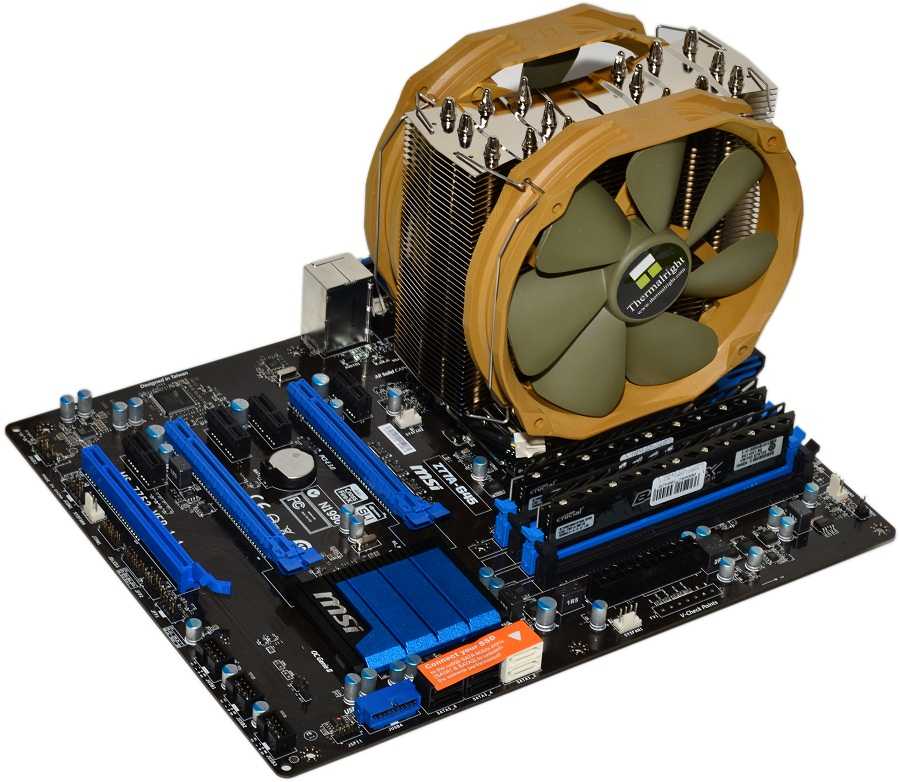

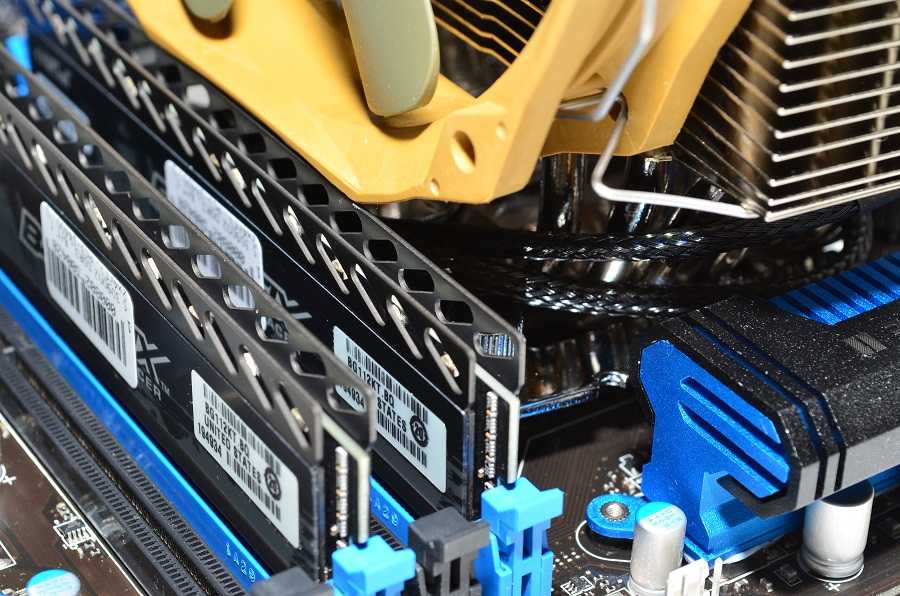

Если вы используете модули памяти с низкими радиаторами или без радиаторов, то проблем с установкой памяти в первый слот не возникнет. Но если память с высокими радиаторами, то в первый слот установить ее не получится.

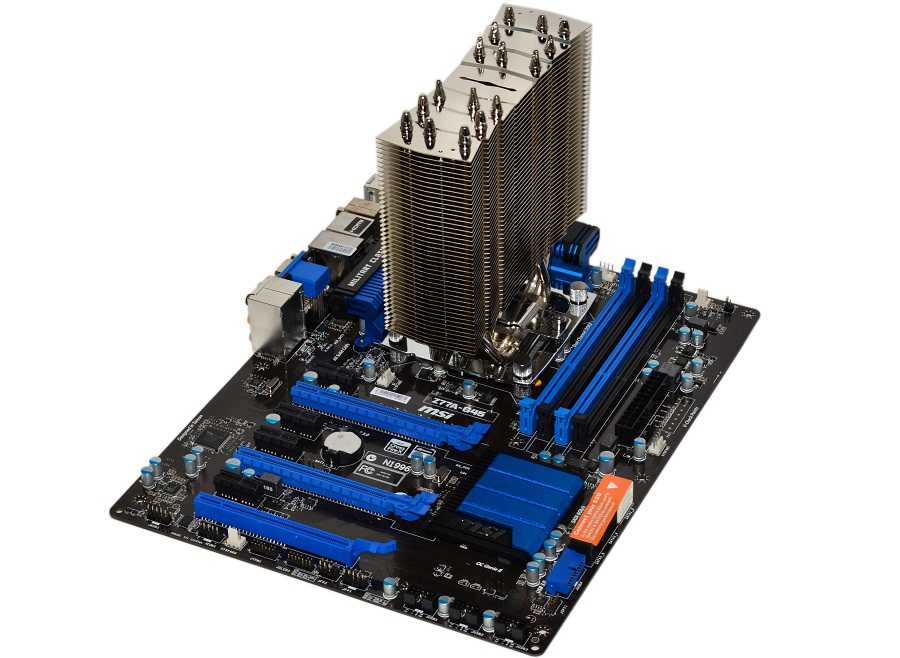

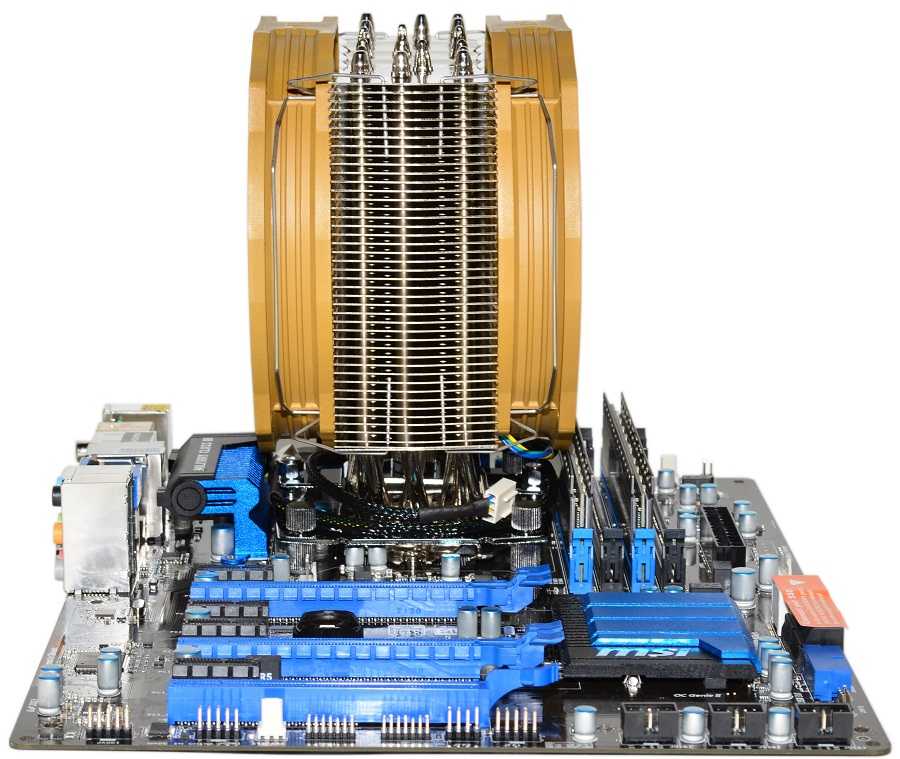

Из особенностей также следует отметить, что верхний слот PCI-e будет занят, если у вас основной слот для видеокарты идет первым, то данный кулер вам не подойдет. В данном же случае, возможна установка небольшой платы расширения PCI-e, например миниатюрного ТВ-тюнера, кулер при этом не помешает.

Zalman CNPS14X ($34)

Высота 160 мм

Zalman CNPS14X относится к бюджетным моделям, но при этом его вес составляет целых 875 грамм. Он оснащен одним вентилятором на 140 мм, скорость которого изменяется от 950 до 1350 об/мин. Уровень шума не превышает 21 дБ, т.е. кулер довольно тихий.

Краткие характеристики:

Сокеты процессоров Intel: LGA775, LGA1150/1151/1155/1156, LGA1356/1366, LGA2011/2011-3 (Square ILM) Сокеты процессоров AMD: AM2, AM2+, AM3/AM3+/FM1
1 вентилятор 140 мм
скорость 950-1350 об/мин
радиатор из алюминия и меди
уровень шума 17-21 дБ

Zalman CNPS14X — бюджетное, но при этом эффективное решение

https://youtube.com/watch?v=jfE762uCHx8

Thermalright Archon IB-E X2 Review: Conclusion

Despite its size, I don’t consider the Thermalright Archon IB-E X2 as a top of the line high performance CPU air cooler. Dual tower heatsink still performs better, but I think the Archon is not really built to compete with those types of CPU air cooler. Performance wise, the Archon IB-E X2 can cool your CPU and does the job very well if your system runs somewhere from idle up to a slightly overclock settings. And without going crazy on the voltage. It’s definitely not designed for extreme overclockers as well.

In terms of build quality, I have no questions about it. Thermalright built the Archon IB-E X2 rock solid. However, I find its mounting mechanism really tedious. There are lots of screws and other parts involved just to mount the heatsink. The positive side about its mounting mechanism is that the heatsink is pretty much securely mounted on the motherboard. The fans’ color scheme is also hard to match, but if you don’t have a particular color theme for your system (usually it’s black and red), then it won’t be a problem at all. Also if you plan to go with this CPU cooler, make sure that your casing supports large CPU coolers. You need to have at least a 165mm-170mm of clearance. Otherwise, you won’t be able to close your side panel.

Overall, I find the Thermalright Archon IB-E X2 to be a great CPU air cooler that does the job well. It’s great for systems running on moderate to maximum load, but not for heavy overclocking. You also get two 140mm fans which are very silent, and you can do either a push-pull or push only setup. Finally, the Archon IB-E X2 gets the Highly Recommended award.

Конструктивные особенности

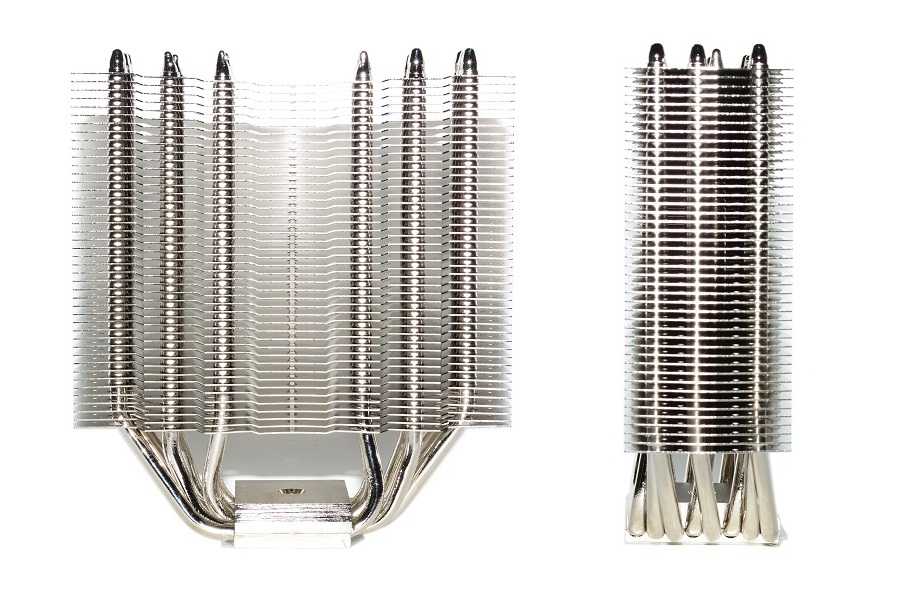

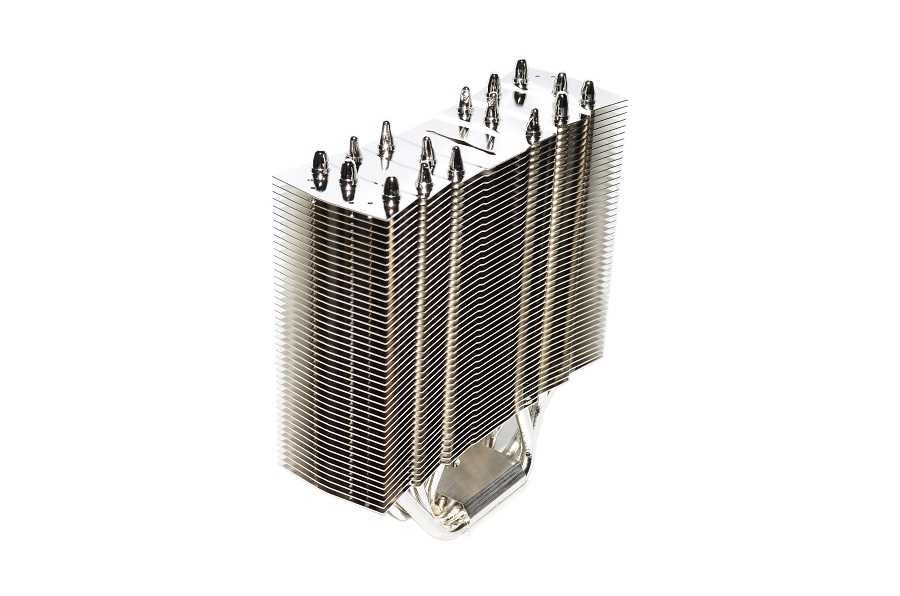

Никелированный радиатор выглядит эффектно и станет украшением любой производительной системы, особенно если корпус с боковым окном. К минусам стоит отнести высоту самого радиатора, далеко не в каждый корпус он влезет.

Весит радиатор 750 граммов, а с установленными вентиляторами вес доходит до 1.1 кг. Состоит радиатор из восьми медных никелированных трубок, которые пронзают 44 пластины. Межреберное расстояние между пластинами составляет 1.9 мм, а диаметр тепловых трубок 6 мм.

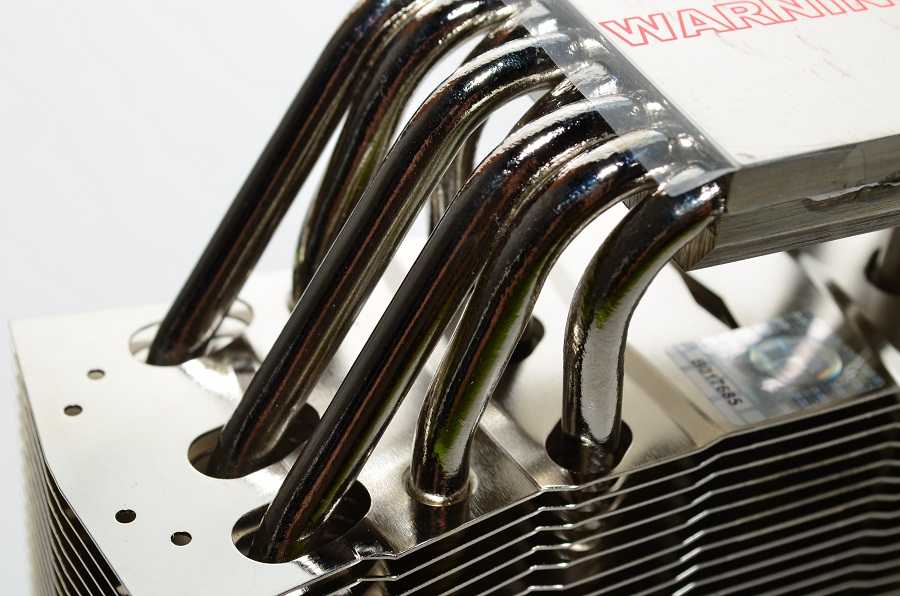

Тепловые трубки припаяны в местах контакта с пластинами.

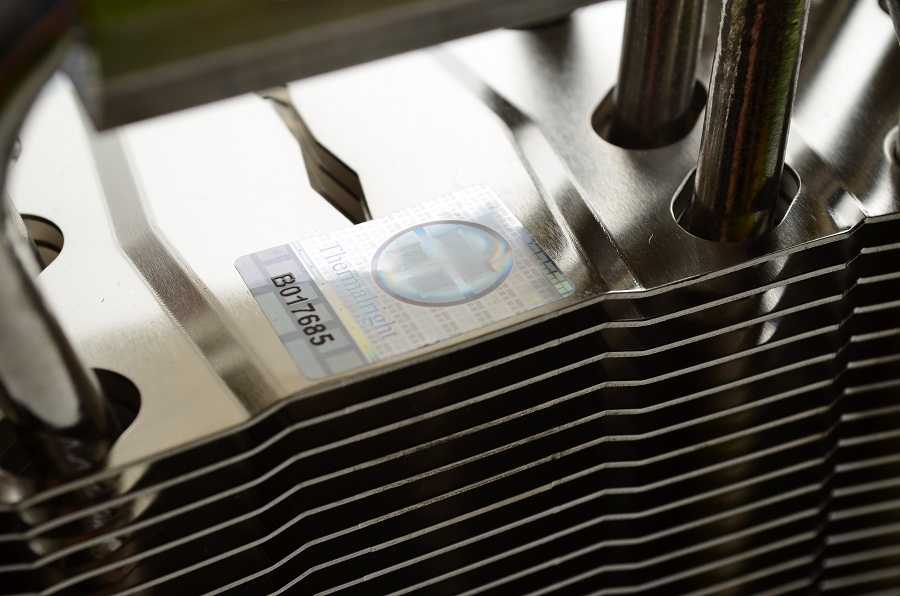

Фирменная наклейка расположена под нижней частью радиатора.

В основании радиатора также использовали пайку для закрепления тепловых трубок.

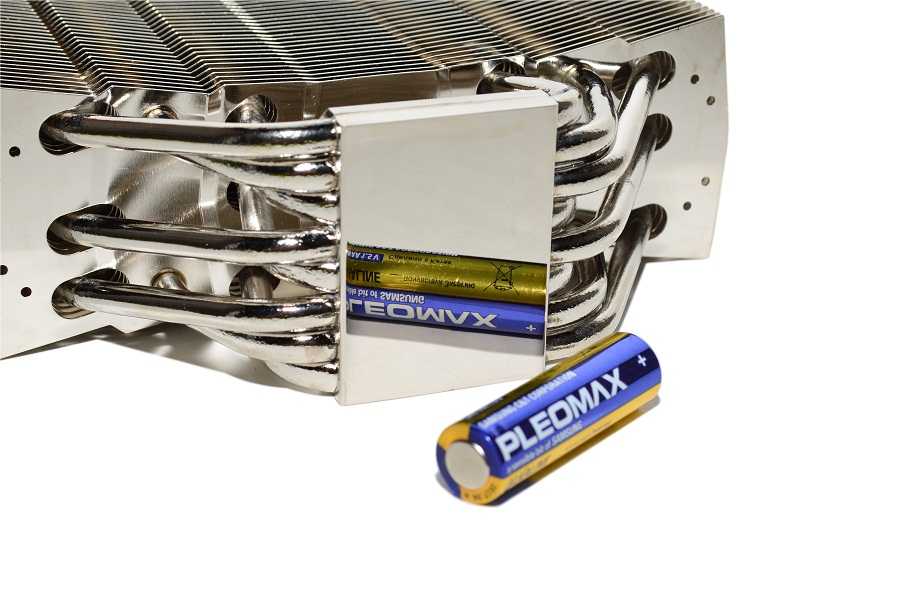

Основание не вызывает нареканий, полировка до зеркального отображения.

Packaging and Closer Look

Thermalright’s packaging is plain and simple. But you can be assured that the product is safely tucked inside. The foam protecting the CPU cooler is thick and all the accessories have their own box inside.

Here are the two Thermalright TY-141 140mm PWN fans. These fans can go from 700RPM up to 1300RPM. It’s not really a fast or high performance fan, but it’s silent. It has a noise level of around 21dB and a maximum air flow of 73.6CFM.

The fans have a light brown/green color combination which some users may find inappropriate for their system’s cooler scheme. Remember ?

Here we have a 360 view of the heatsink. As you can see, the heatpipes are not evenly aligned. The heatsink itself is aligned in a way that it won’t be in the way of the graphics card installed on the first PCIE slot. The aluminum fins also feels thicker compared to the other heatsink I have tested before. Probably it’s because of the nickel plating and mirror finish.

Above you see the eight sexy 6mm heatpipes of the Thermalright Archon IB-E X2. According to the company these are sintered copper heatpipes and are also nickel plated.

Above you can see the top view of the Archon IB-E X2. Notice that there are four tiny holes on each side. Those holes are for the mounting clips for the 140mm fans. Once you insert the mounting clips into those holes, they don’t come off easily, unless you intentionally remove them.

Thermalright uses a C1100 pure copper nickel plated base. The base also has a nice mirror finish, too bad you won’t be seeing this portion once installed.

Before you install the fans on both sides, make sure to use the rubber pads included in the package. These triangular rubber pads are removable and reusable. The other side is somewhat adhesive, but what annoys me is that they come off easily.

Below you have a 360 view of the Thermalright Archon IB-E X2, with the two TY-141 140mm fans installed.

Looks pretty cool huh? The colors are a bit off from the photos above. That’s probably because the light was too bright when I took those photos. I didn’t have my usual mini studio when I took the photos. The actual colors are a bit darker and it gives you that feeling of a military-like theme.

Here are more photos from the top and bottom view. Notice that the fans have arrows that points to which direction the fans will rotate as well as the direction of the air flow.

Новости систем охлаждения

25 апреля 2019

Презентация

Ослепительные «пульсары»: новые СЖО AeroCool Pulse L120 и Pulse L240

Компания AeroCool Advanced Technologies (AAT), один из ведущих мировых производителей корпусов, блоков питания, аксессуаров и периферии для компьютеров, анонсирует появление на российском рынке двух новых моделей систем жидкостного охлаждения AeroCool Pulse. Обе модели прекрасно охлаждают процессор, а также радуют глаз фирменной подсветкой. Начальная модель Pulse L120 практически бесшумна и полностью удовлетворит владельца геймерского компьютера. Более продвинутая Pulse L240 с ее улучшенным теплоотводом предназначена для самых топовых сборок ПК и рассчитана на максимальные нагрузки.

12 декабря 2018

Презентация

Подарки на Новый год: столик для ноутбука REEX

Комфортно работать в любимом кресле и не перегревать ноутбук позволяют удобные столики REEX.

25 июля 2018

Презентация

Deepcool представляет FRYZEN: кулер для процессора Threadripper

Deepcool Gamerstorm, ведущий бренд в области разработки и производства систем охлаждения для процессоров, представляет кулер FRYZEN, созданный специально для линейки процессоров AMD Ryzen Threadripper. Кулер поддерживает TR4/AM4 и основные типы гнезд AMD.

12 июля 2016

Презентация

Cooler Master представляет охлаждение MasterLiquid Pro 120 и 240

Москва – 12 июля 2016 г. — Cooler Master, один из мировых лидеров в разработке и производстве периферии и компонентов для ПК, представляет системы водяного охлаждения MasterLiquid Pro 120 и 240, которые подойдут как хардкорным геймерам, так и обычным пользователям

Проанализировав накопленный опыт, Cooler Master внесла несколько небольших, но важных изменений в конструкцию самого важного элемента систем жидкостного охлаждения AIO (all-in-one) — в схему циркуляции. Благодаря технологии FlowOp, жидкость в MasterLiquid Pro намного эффективнее отдаёт тепло на каждом из этапов охлаждения

27 ноября 2015

Презентация

AeroCool представляет контроллер вентиляторов F5XT с подсветкой

Москва, 27 ноября 2015 г. — Компания AeroCool Advanced Technologies (AAT), один из ведущих мировых производителей корпусов, блоков питания, аксессуаров и периферии для компьютеров, представляет контроллер F5XT в форм-факторе 5,25 дюйма. Новинка позволяет управлять до 5 вентиляторами одновременно и пригодится владельцам быстрых игровых компьютеров.

Упаковка и комплектация

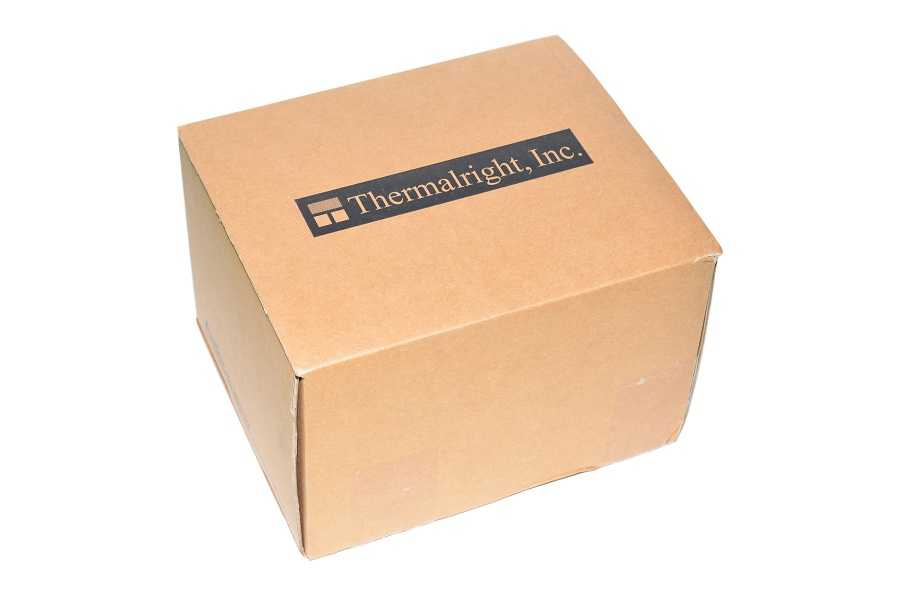

Еще с незапамятных времен, производитель взял за моду поставлять свои творения в скромных картонных коробках, без помпезных речей, без яркого оформления, акцентируя тем самым внимание на то, что внутри, а не снаружи.Archon SB-EX2 не стал исключением из данного правила, на упаковке лишь скромно расположен логотип производителя

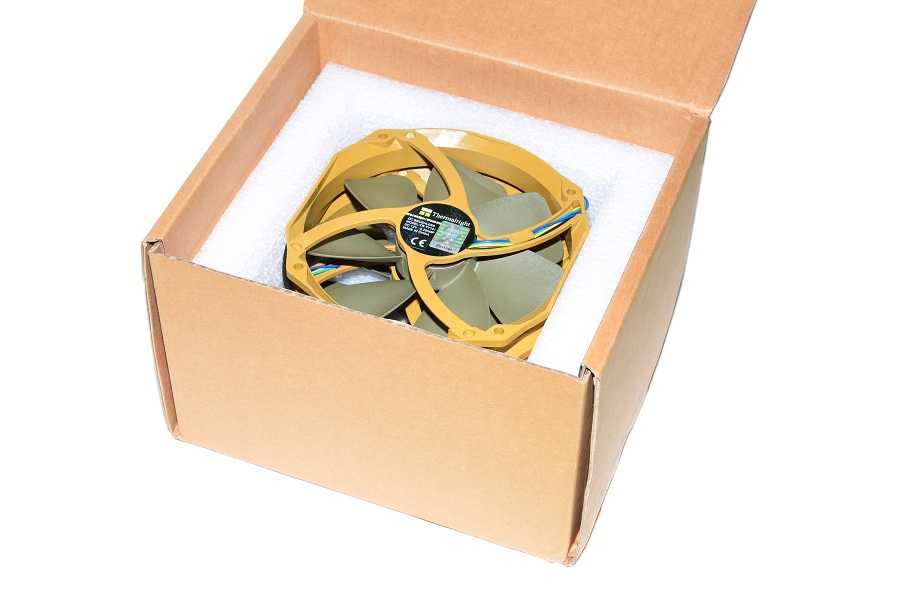

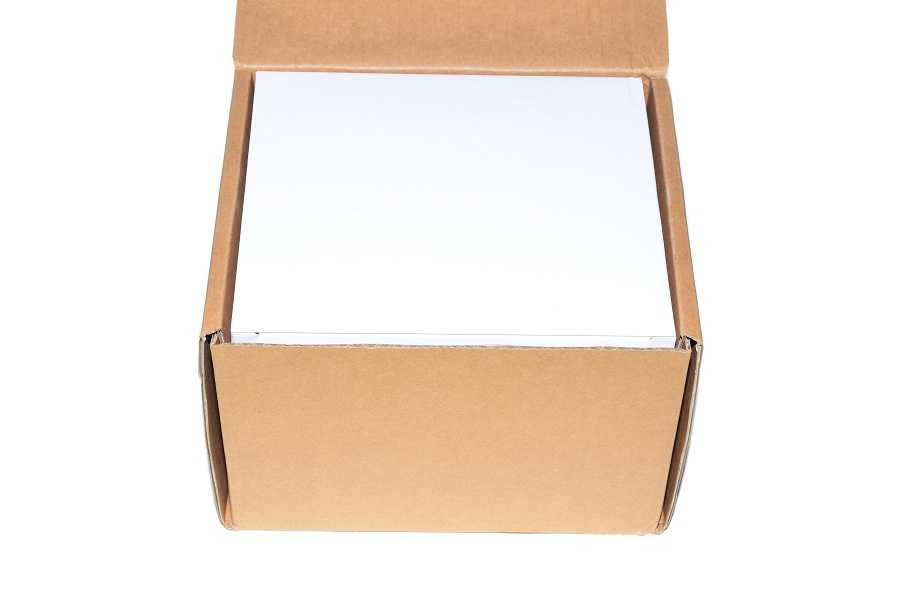

В упаковке три отсека, сверху расположена белая коробочка, затем вентиляторы и на последнем уровне – радиатор.

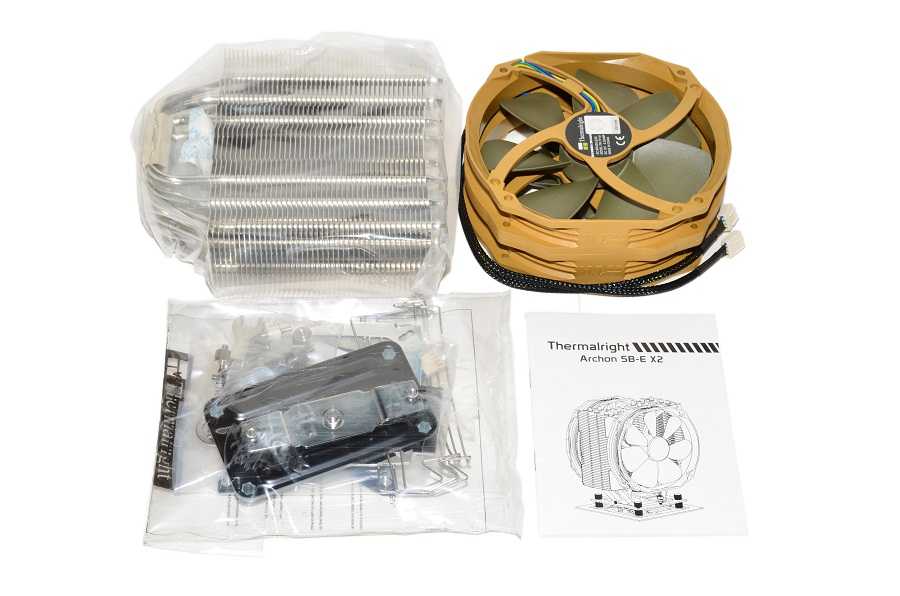

Подробно остановимся на комплектации, в нее входит: радиатор, два вентилятора TR-TY141, руководство пользователя.

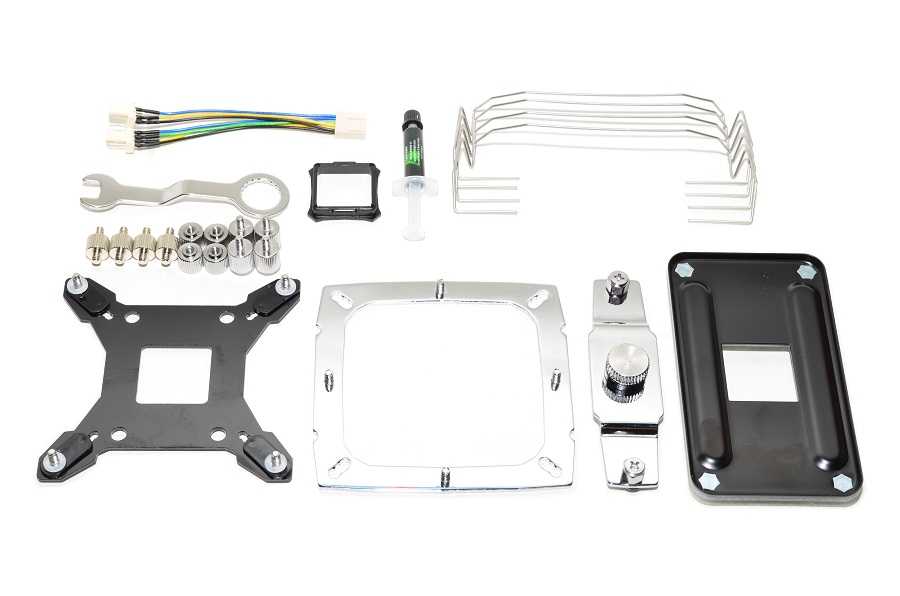

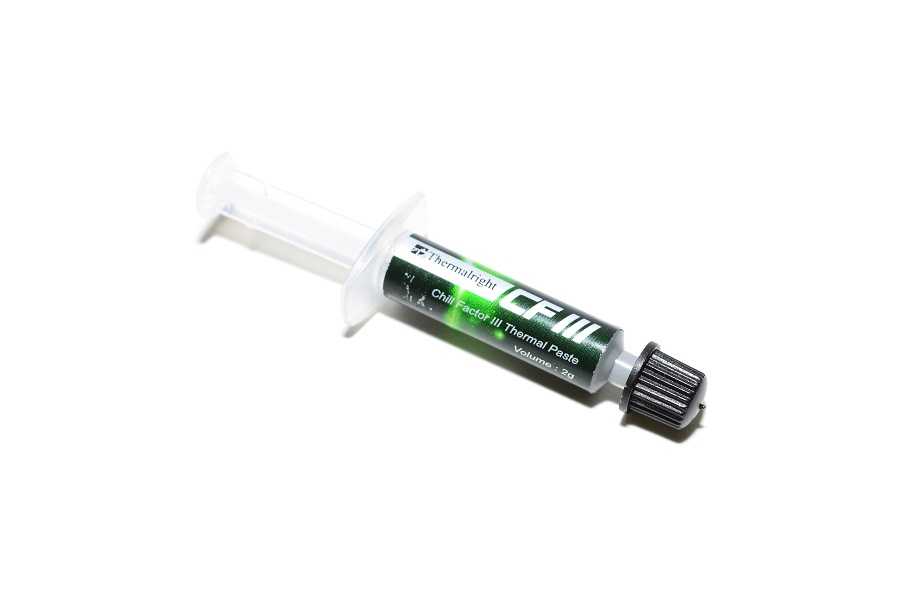

В пакетике можно обнаружить комплект креплений для вентиляторов, термопасту, вспомогательный ключ для монтажа устройства, переходник для подключения вентиляторов и необходимый набор крепежей и шурупов для установки на различные сокеты.

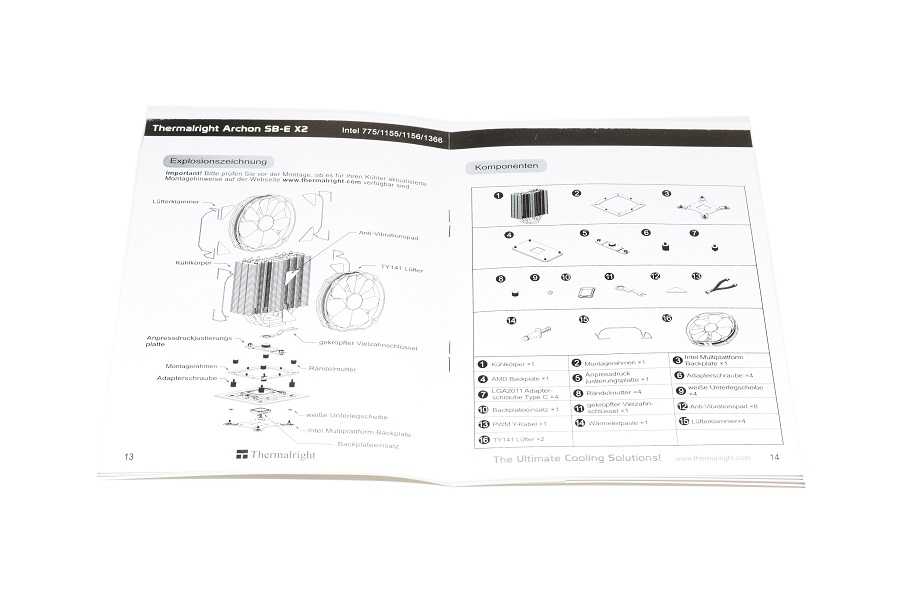

В руководстве два языка, английский и немецкий, но даже без знания данных языков, смотря на изображения можно без проблем установить данную систему охлаждения.

Наименование модели Archon первоначально ассоциировалось у меня со Starcraft. У расы протоссов есть такая боевая единица, образующаяся при слиянии двух тамплиеров. По аналогии можно сказать, что присутствие двух вентиляторов в комплекте как бы намекает…

Но позже я прочитал, что Archon — высшее должностное лицо (правитель, начальник). Подобным названием Thermalright жестко заявляет о своем лидерстве в данном сегменте.

Рассмотрим более подробно комплектных тамплиеров, т.е. вертушки! Вентялиторы довольно увесистые, обладают следующими размерами — 140x152x27 мм. Скорость вращения 900-1300 об/мин, объем воздушного потока 28.3 — 74 CFM, диаметр крыльчатки 131 мм, а количество лопастей – 7 штук. Уровень шума составляет 17-21 дБ.

Комплектные вентиляторы снабжены двойным подшипником качения

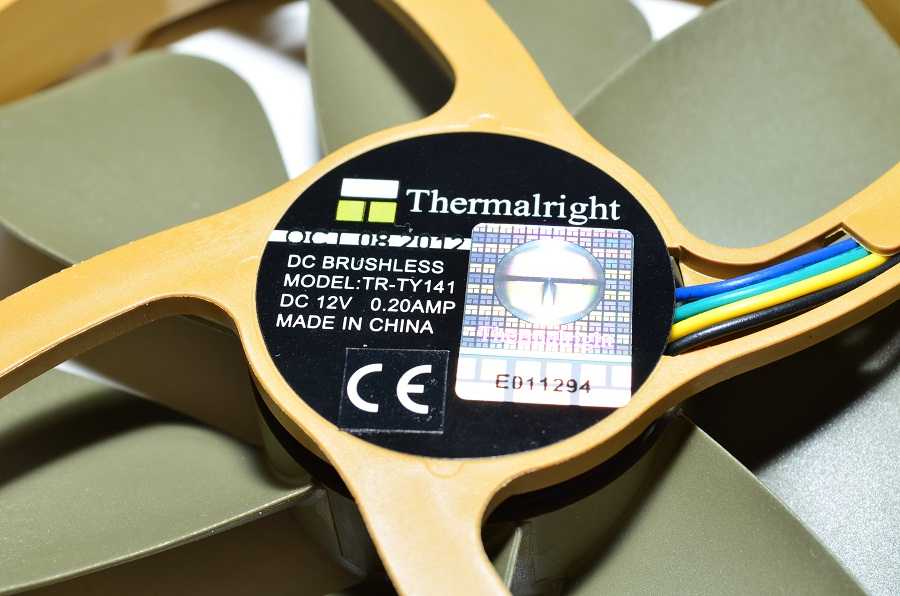

Также привлекает внимание фирменная защитная наклейка, которая переливается при изменении освещения

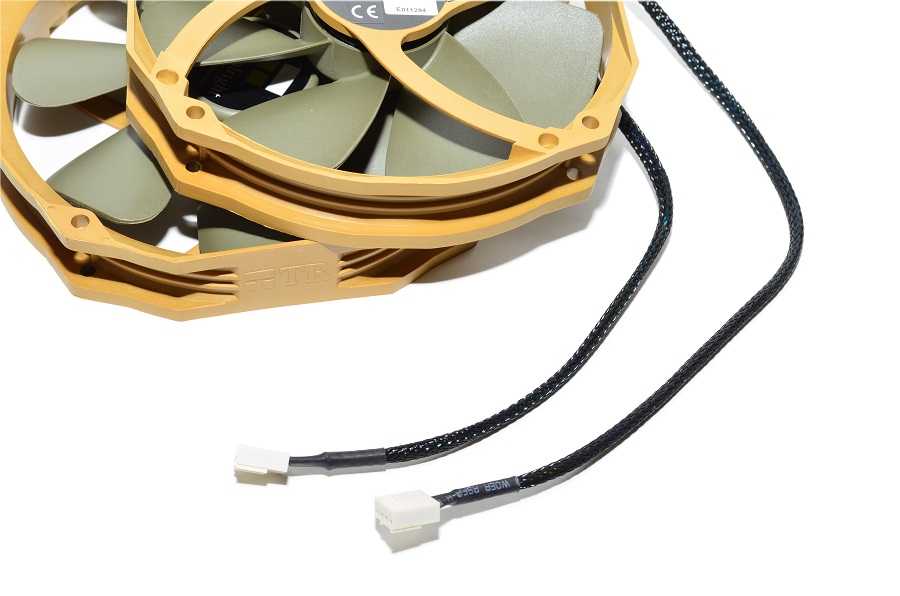

Вертушки подключаются к 4-pin, причем если у вас на материнской плате всего один свободный разъем, то проблем не возникнет, так как в комплекте есть сплиттер для двух вентиляторов.

Перечень характеристик устройства:

Тип: башенный, односекционный;
Поддерживаемые сокеты: S775, S1150/1155/S1156, S1356/S1366, S2011, AM2, AM2+, AM3/AM3+/FM1;
Размеры радиатора: 155 x 53.6 x 170.2 мм;
Количество тепловых трубок: 8;
Диаметр тепловых трубок: 6 мм;
Вес: 750 г
Модель вентиляторов: TR-TY141;
Размеры вентилятора: 140 x 140 x 25 мм;
Скорость вращения: 900 — 1300 об/мин
Воздушный поток: 28.3 — 73.6 CFM
Уровень шума: 17 — 21 дБ
Тип коннектора вентиляторов: 4-pin PWM
Вес с двумя установленными вентиляторами: 1100 г.

Топ-5 лучших кулеров

Так как производительность процессоров core i7 разная, то и сама конструкция кулеров может отличаться. Самое главное в кулере (то, что невозможно оценить глазами) – это качество изготовления изделия. Например, как соединены тепловые трубки с основанием:

Пропаяны или спрессованы.
Какой использован припой.
Какая марки меди или алюминия.
Какая жидкость внутри тепловых трубок.
Насколько основание ровное.
Какие допуски по зазорам между трубками и остальным основании.

И проблема не в том, что параметров становится больше, а в том, что без определенных познаний оценить их почти невозможно. Но факт остается фактом, качественно сконструированный кулер имеет отличные показатели охлаждения. Иначе бы дорогую продукцию Noctua и ThermalRight никто не брал.

В основном в подборку вошли башенные кулеры, способные отлично отводить теплопроводность.

Noctua NH—D15

Флагманское устройство высочайшего класса в собственном ценовом сегменте. Легкость установки, отличные показатели температурного режима и низкий уровень шума – это все Noctua NH—D15.

Техничные характеристики:

Размер вентилятора – 140 мм.
Частота вращения 1200–1500 оборотов в минуту.
Уровень шума 19,2–24,6 Дб(А).
Максимальный поток воздуха 140,2 кубометра в час.
Поток воздуха (max) с LNA: 115,5 кубометра в час.
Входная мощность 1,56 Вт
Макс. мощность охлаждения 220 Вт.
Наработка на отказ 150 тыс. часов.
Размеры 150 x 165 x 161 мм.
Вес 1320 г.

Цена на устройство: 7200 рублей.

Noctua NH—D14

Устройство было флагманом до выхода на рынок более совершенной версии. До сих пор не уступает конкурентам в качестве исполнения и характеристиках.

Технические характеристики:

Размер вентилятора – 140 мм.
Частота вращения 1200–1300 оборотов минуту.
Шум в пределах 19,8 Дб.
Максимальная мощность охлаждения 220 Вт.
Наработка на отказ 150 тыс. часов.
Размеры 140 x 160 x 158 мм.
Вес 1240 г.

Цена за модель 6200 рублей.

Thermalright Silver Arrow IB-E

Эффективная система охлаждения, состоящая из радиатора с медным основанием, никелевым покрытием и восьмью тепловыми трубками диаметром 6 мм. Обдув идет через 2 вентилятора по бокам.

Технические характеристики:

Размер вентилятора – 140 мм.
Частота вращения 600–2500 оборотов в минуту.
Уровень шума 21–45 Дб(А).
Максимальная мощность охлаждения 320 Вт.
Наработка на отказ 150 тыс. часов.
Размеры 155 x 130 x 165 мм.
Вес 1100 г.

Стоимость кулера – 8250 рублей.

Be Quiet! Dark Rock Pro 4

Идеальный выбор для требовательных станций. Обеспечит непревзойденное охлаждение и бесшумную работу с помощью двух вентиляторов и 7 тепловых трубок.

Технические характеристики:

Размер вентилятора – 135 мм.
Частота вращения от 1500 оборотов в минуту.
Уровень шума 12,8–24,3 Дб.
TDP 250 Вт.
Наработка на отказ 150 тыс. часов.
Размеры 145,7 x 136 x 162,8 мм.
Вес 1130 г.

Оценивается устройство в 7450 рублей.

Phanteks PH—TC14PE

Старожил, оснащенный удачной системой охлаждения, которая может потягаться с Noctua NH—D14, чуть уступая лучшим моделям Thermalright.

Технические характеристики:

Размер вентилятора – 140 мм.
Частота вращения 600–1300 об/мин.
Уровень шума 15,22–19 Дб.
Воздушный поток 40,9-88,6
TDP 150 Вт.
Наработка на отказ 150 тыс. часов.
Размеры 159 x 140 x 171 мм.
Вес 1250 г.

Цена за воздушную систему охлаждения: 7000 рублей.

Performance Result

Below are the results I got during my test.

I almost forgot to mention, I use Prime95 while stressing the CPU. The configuration I used was “In-place large FFTs”. I used both AIDA64 and HWMonitor to monitor the CPU temperature, clock speed, voltage and fan speeds. Each result was recorded 10 minutes later when temperature becomes consistent.

The results were actually not bad for a single tower air cooler. But it didn’t perform as good as the Noctua NH-D14 or some of the AIO water cooler I have tried before. The system remained cool at stock to medium load, and even at full load at 3.9GHz.

The real challenge for the heatsink is when you push the clock speed and the voltage higher. The 4.4GHz at 1.4v seems to be the limit of the Archon IB-E X2. Temperature fluctuates + or – 5 degrees already, and it’s already hitting 100°C at those settings. Lowering down the voltage to 1.3v seems to help in lowering down the temperature a little bit.

When it comes to noise level, the TY-141 were pretty silent for me. Not dead silent, but whisper quite silent, and very much acceptable even at maximum 1300RPM rotational speed. The fans of the Enermax LiqTech 240 go up to 2500RPM. At 2500RPM rotational speed, it’s really noisy and sound like a jet engine.

Test Setup

Now it’s time to test the Thermalright Archon IB-E X2. In testing the Archon IB-E X2, I used my Gigabyte Z97X Gaming G1 WiFi BK Black Edition powered with an Intel Core i7-4770K Haswell processor. I’m also using Thermalright’s Chill Factor III thermal paste. The package comes with a CF III, but just enough for 2 to 3 applications, I think.

Below are the rest of the specifications of the test unit.

Operating System: Windows 7 Ultimate 64bitMotherboard: Gigabyte Z97X Gaming G1 WiFi BKProcessor: Intel Core i7-4770K @ 3.9GHz – 4.4GHzCPU Cooler: Thermalright Archon IB-E X2Memory: Kingston HyperX Savage DDR3 2400MHz 16GBGraphics card: Club 3D Radeon R9 285 royal QueenHard Drive: Samsung 850 Pro 256GBPower Supply: Seasonic 1050W PlatinumChassis: Dimastech Easy Bench V3.0

The room temperature during the test is around 22°C to 24°C, and the Noctua Industrial fan you see from above was not running when the test was conducted.

Thermalright Archon IB-E X2 Features

The Thermalright Archon IB-E X2 is a single tower CPU air cooler but with dual fans for a push and pull setup. The large heatsink is cooled by two TY-141 140mm PWM fans. These are very silent fans (around 21dB), but at the same time powerful enough with a maximum 73.6CFM. There are eight sintered copper heatpipies that delivers the heat from the base to the heatsink. The whole cooler itself is nickel plated with a mirror-like finish.

Thermalright has two versions of the Archon; the Archon SB-E X2 and the Archon IB-E X2. The first model which is the SB-E X2 has compatibility issues specially when you install a graphics card on the first PCI slot. The heatsink is so big that it will get in the way of the graphics card. That’s why they released the Archon IB-E X2 to answer this issue. The company adjusted the heatsink, slightly moving the heatsink (or base) towards the other direction. This way, it creates a gap or clearance so that you can freely install a graphics card on the first PCI-E slot.

Now let’s take a closer look on the Archon IB-E X2 after the specifications below.
