Noctua nh l12s review

Specifications

Socket Compatibility	Intel LGA2066, LGA2011-0 & LGA2011-3 (Square ILM), LGA1156, LGA1155, LGA1151, LGA1150 & AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+ (backplate required)
Material	Copper (base and heat-pipes), aluminium (cooling fins), soldered joints & nickel plating
Dimension without fan	70mm x 128mm x 146mm (H x W x D)
Dimension with fan	70mm x 128mm x 146mm (H x W x D)
Weight without fan	390 g
Weight with fan	520 g
Fan Compatibility	120x120x15 & 120x120x25
Warranty	6 Years
FAN
Model	1x Noctua NF-A12x15 PWM
Bearing	SSO2
Max RPM	1850 +/-10%
Max RPM with LNA	1400 +/- 10%
Min RPM PWM	450 +/-20%
Max Air Flow	94.2 m3/h
Max Air Flow with LNA	70.8 m3/h
Max Noise	23.9 dBA
Max Noise with LNA	16.8 dBA
Voltage Range	12V
MTTF	> 150000 h

Conclusion

Performance

The NH-L12S was never going to trouble the big hitters at the top of our charts. For starters it’s an air cooler, and its low profile dimensions are designed for small form factor builds. However, it certainly didn’t embarrass itself… quite the contrary, under stock settings it was only bested by one other air cooler we have previously tested, the Cryorig H7 Quad Lumi. It slipped down the charts a couple of places during overclocked tests, but this really isn’t where this cooler is supposed to be operating anyway.

Design

Noctua’s infamous brown & cream colourway for their fans always splits opnion. What cannot be denied, is that this is one beautifully engineered piece of equipment. Build quality & materials are superb.

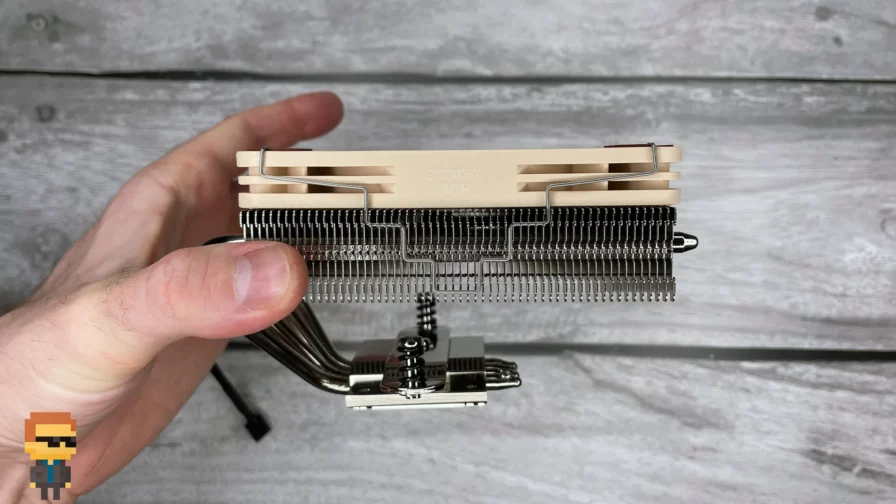

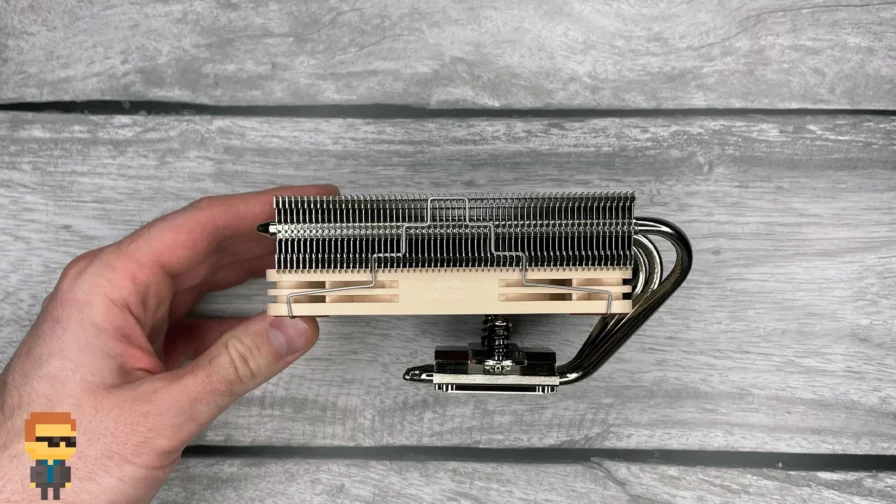

The ability to mount the fan either above, or below the fin stack is also a great addition. With our Crucial Ballistix RAM fitted to our test bench, I was forced to use the NH-L12S in high clearance mode as shown below.

Value

At the time of writing, the NH-L12S can be purchased for £45 in the UK. For this level of performance, engineering and design, that is fantastic value for money. To top it all off, you even get a good amount of Noctua’s NT-H1 thermal paste included too, which is a firm favourite here at Play3r.

Final Thoughts

As an air cooler alone, the NH-L12S is a fantastic buy for anyone. The fact that it’s designed for small form factor builds, means that if this is the kind of cooler you need, you would be mad not to seriously consider it. It will come as no surprise that Noctua’s latest offering gets the Play3r Platinum award.

Huge thanks to Noctua for sending the NH-L12S in for review

• Performance

• Design

• Value

4.7

Summary

Pros:

– Superb design & build quality
– Top notch performance for an air cooler
– Flexibility to mount fan above or below fin stack
– NT-H1 thermal paste included

Cons:

– Brown & cream fan colour will still divide opinion

Sending

Packaging and Contents

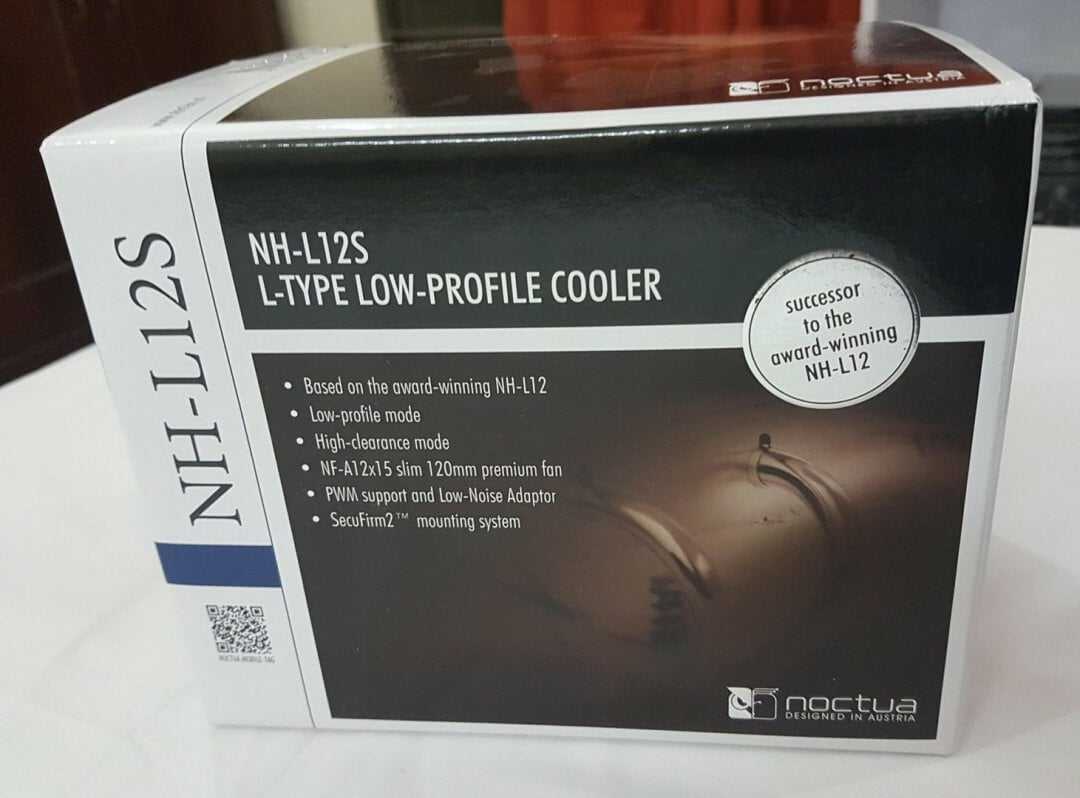

The cooler comes in the Noctua’s color theme cardboard box. The front side of the packing box has the cooler’s salient features summarized. A silver color sticker is attached on the right side with the text “successor to the award-winning NH-L12”. Cooler’s model is printed on the top and the left side. Noctua brand name and logo are printed on the bottom right side. The category of the cooler is clearly mentioned on the top with the text “L-Type Low-Profile Cooler”.

The back side of the packing box has salient info on the Noctua’s flagship cooler in 9 different languages. EAN and UPC info labels are printed on the bottom right side.

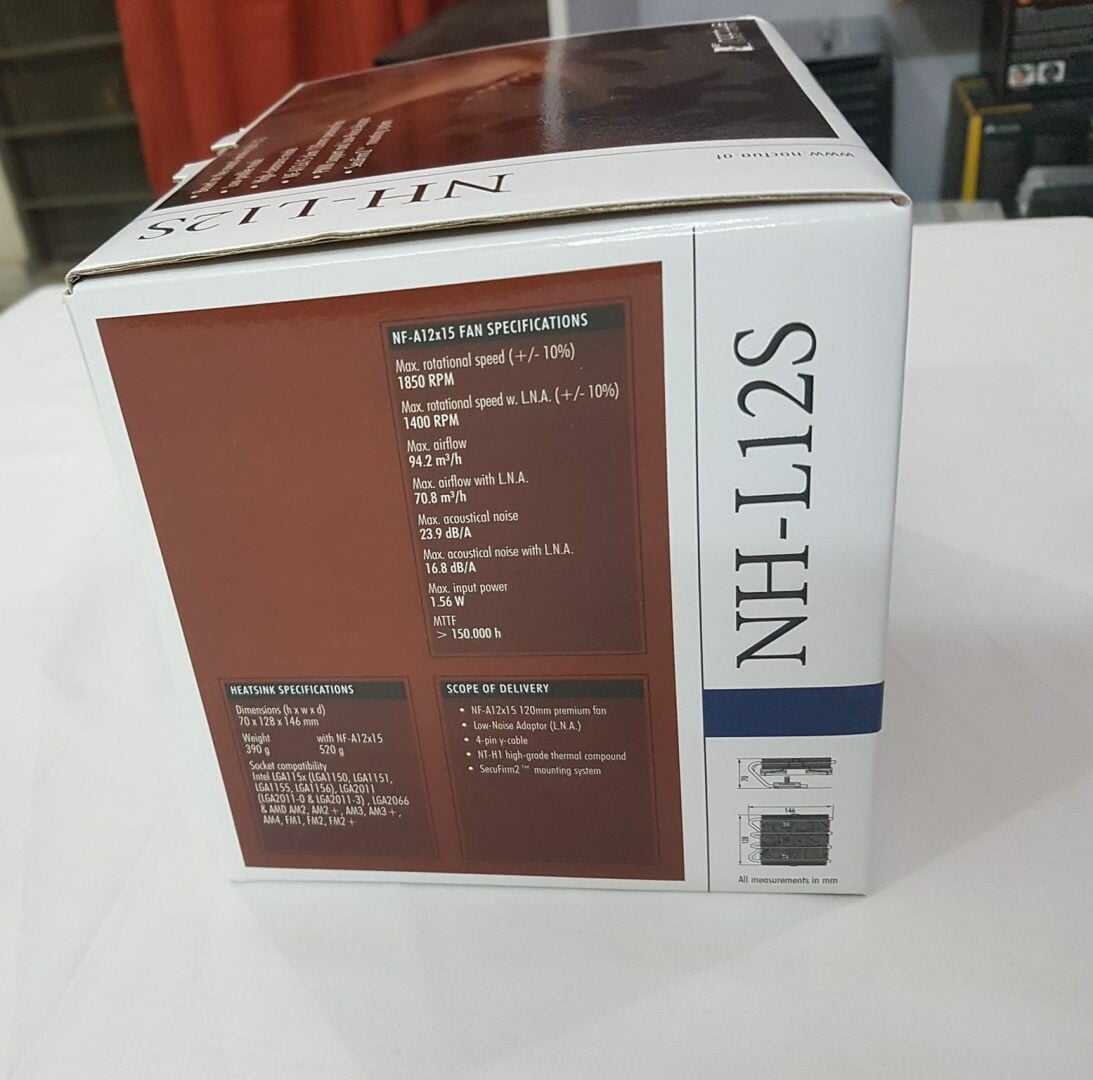

The left side of the packing box has the detailed specs of the cooler (heatsink and the fans). Cooler’s dimensions are highlighted pictorially on the right side under the cooler’s model.

The right side of the packing box has the cooler’s salient features and technologies printed.

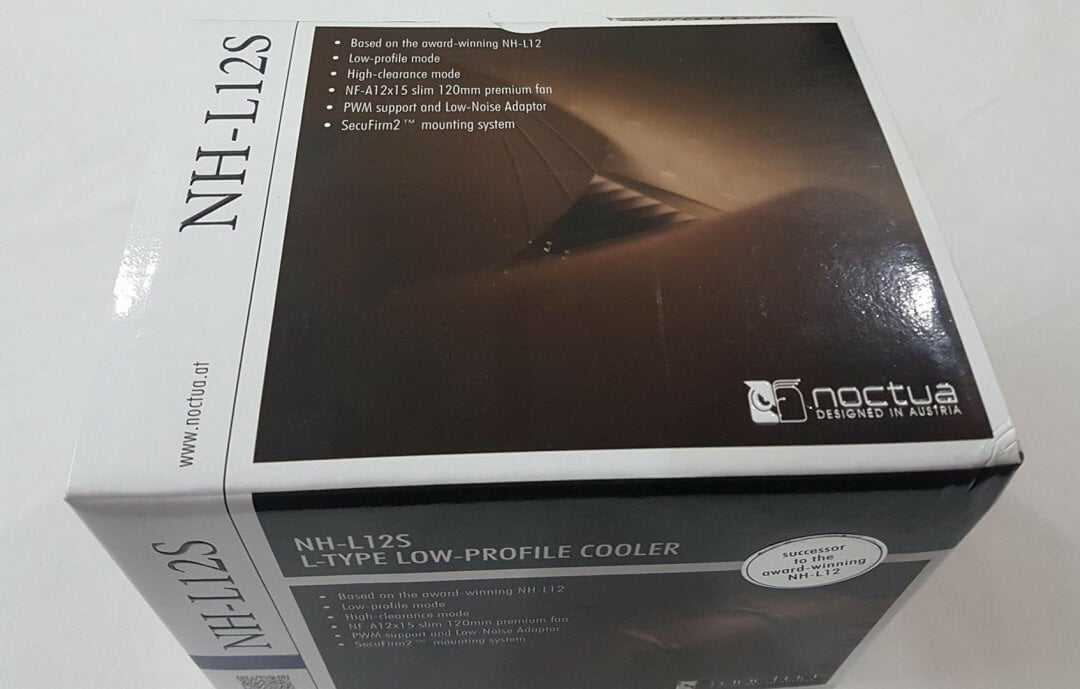

The top cover has the cooler’s salient features printed in bullet format. Cooler’s model is printed on the left side. The Noctua’s brand name is printed on the bottom right side.

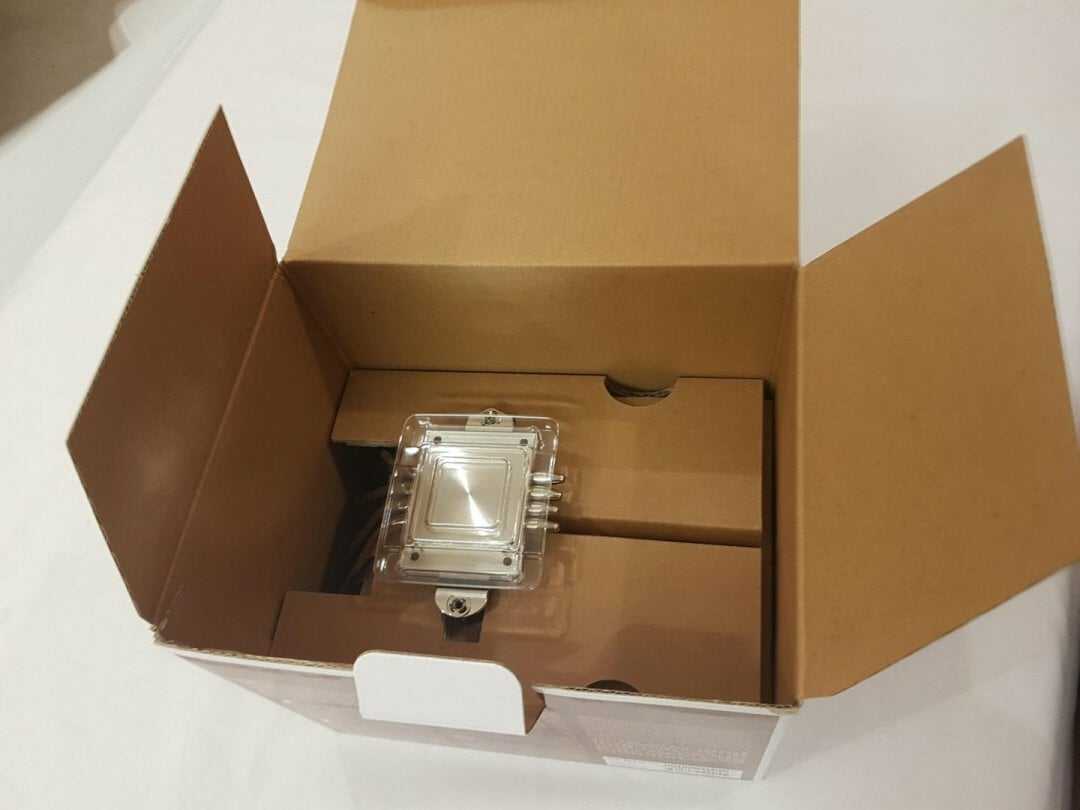

Opening the box would reveal the contents. There is a container box with all the supplied accessories and the user guides. Noctua has included a plethora of accessories even a screwdriver which I have found quite useful. Their legendary thermal paste NT-H1 is also included.

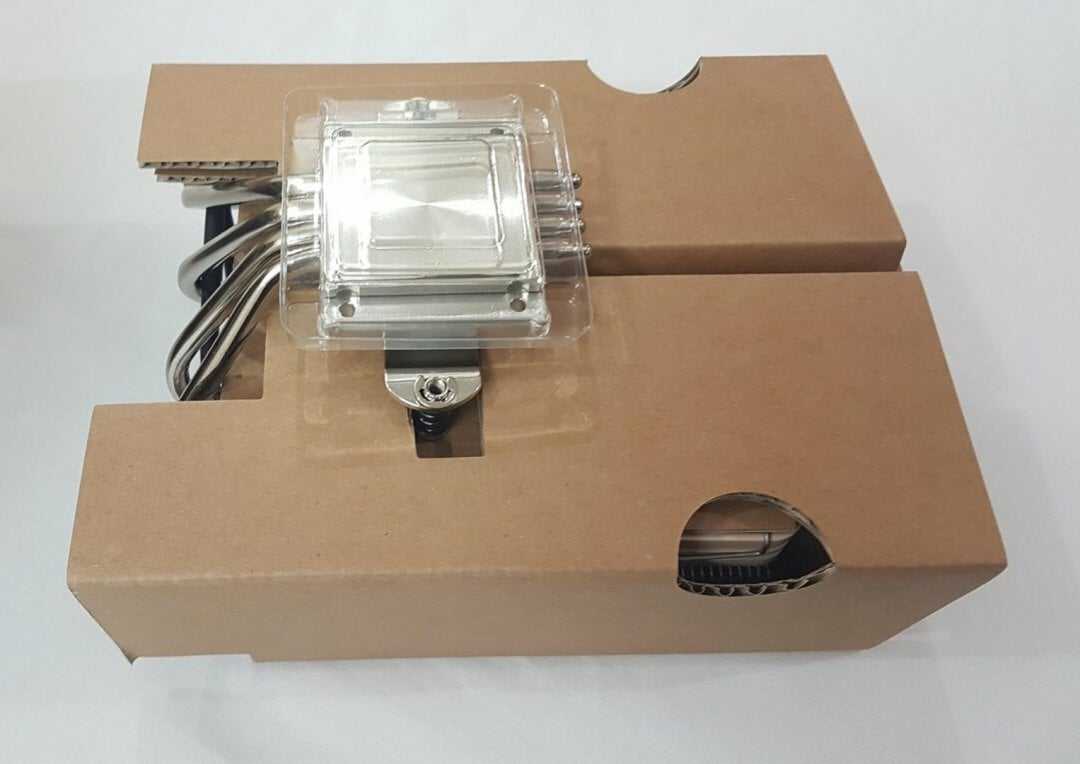

Removing the top container box would reveal the securely placed cooler in the recycled cardboard box. I am literally impressed with the details of the attention from the Noctua to their packing aspect. The base of the cooler is visible on the top side of its packing box. To protect that open base, the Noctua has added another recycled cardboard box.

Accessories

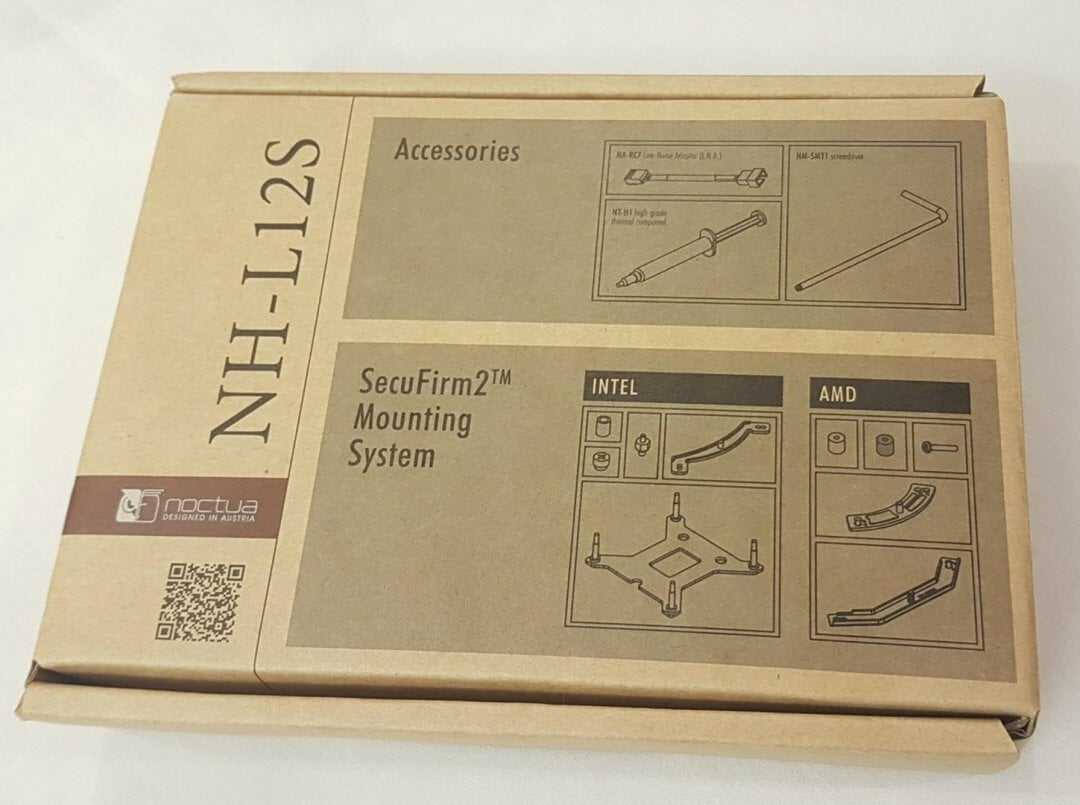

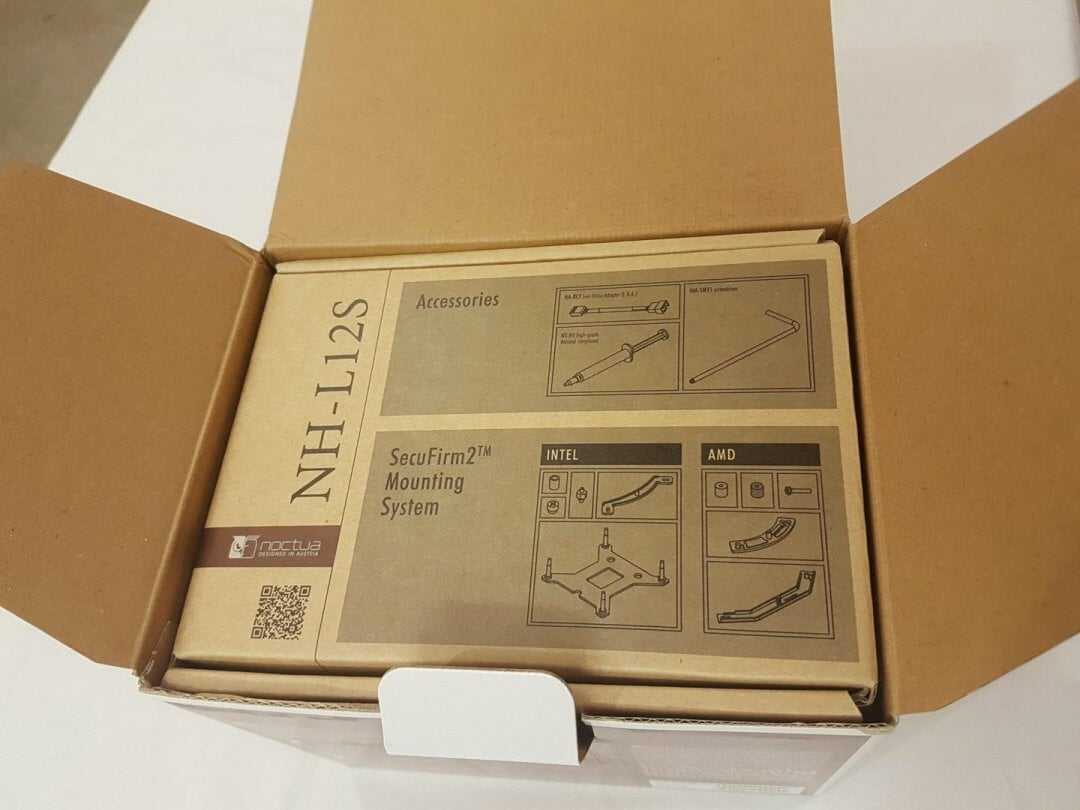

The accessories box has two main pictorial sections on the top side. The top section shows the graphical representation of the bundled accessories like Low Noise Adapters, Y-Splitter, Fan Clips, Thermal paste and the screwdriver. The bottom section focuses on the Noctua’s legendary SecuFirm2 Mounting System.

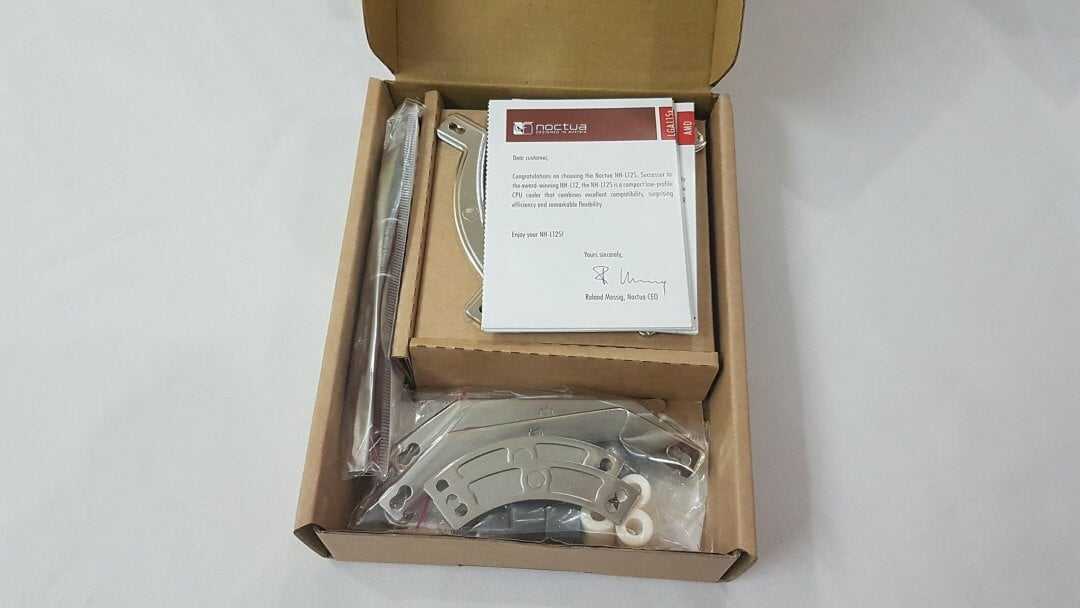

Opening the box will reveal the contents. We have the three sections in the box. The top right section contains all the necessary accessories for the Intel platform. The bottom right side contains mounting accessories for AMD platform. The left side has the common parts in it.

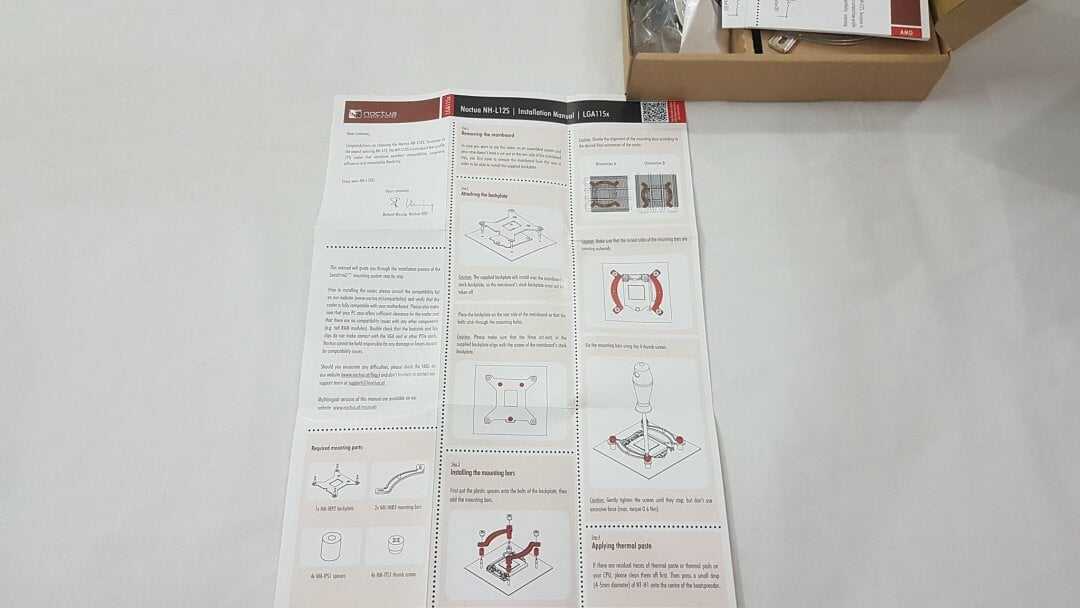

Noctua has provided the three users guides, one is for the AMD Sockets second is the Intel 2011 socket and the third one is for the other Intel sockets. I like this approach and the use of good quality paper with colorful printing and helpful pictures to help the users with the installation. It really gives a much more premium touch by Noctua.

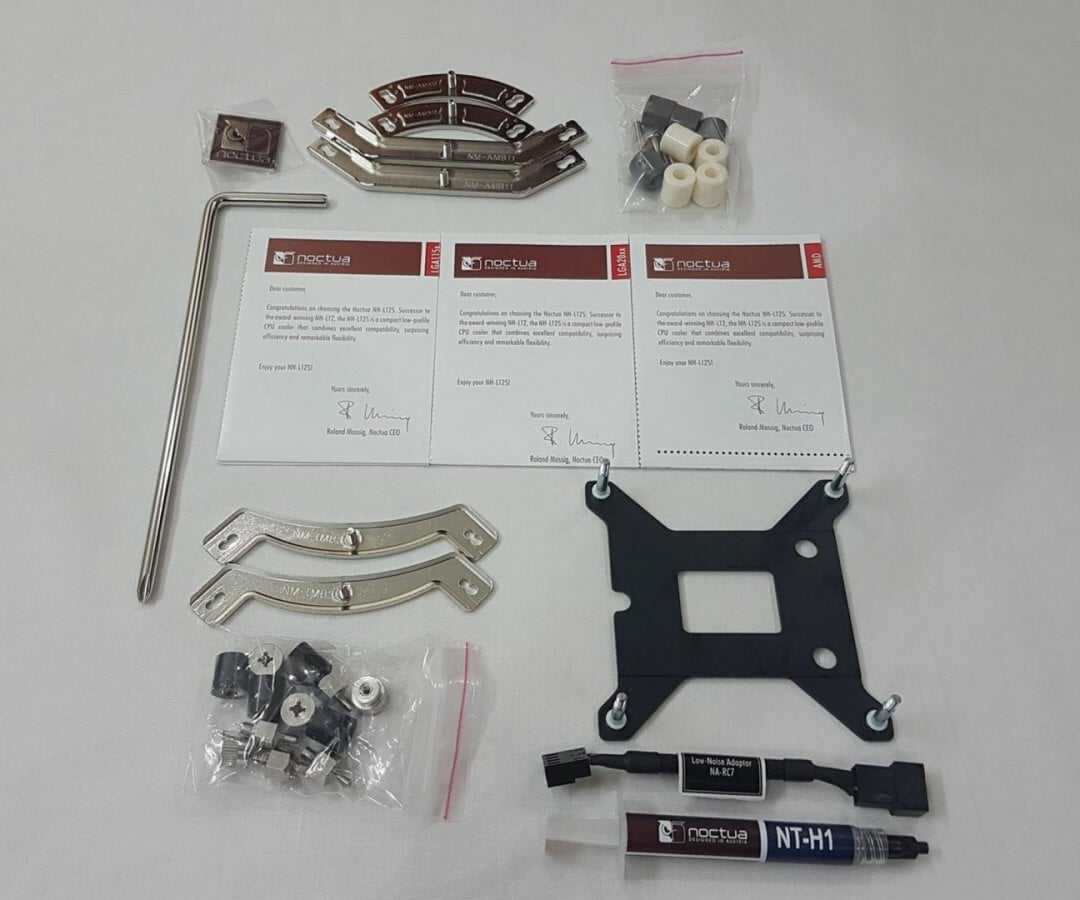

Accessories include:

• Noctua Metal Badge
• 1x Screwdriver
• 1x NT-H1 Thermal Compound
• 1x LNA NA-RC7
• 2x AMD Mounting Bars NM-AMB11
• 4x NM-ALS1 Screws for AMD
• 4x NM-APS4 plastic spacers for the AM4
• 4x NM-APS5 plastic spacers for the AM2+/AM3+/FM1/FM2+
• 4x NM-APS1 Plastic Spacers
• 1x NM-IBP2 Backplate for Intel LGA non 2011
• 4x NM-IPS1 spacers for Intel
• 4x NM-ITS1 Thumbscrews
• 4x NM-IBT2 Bolts for LGA 2011
• 2x NM-IMB3 Mounting Bars

⇡#Noctua NH-L9a-AM4

Обзор открывает самая маленькая модель – Noctua NH-L9a-AM4. Компактная коробка, в которой поставляется кулер и которую вы уже могли видеть выше на фото, выполнена из плотного картона. На её лицевой стороне приведена информация об особенностях системы охлаждения, а на обратной стороне можно найти информацию о назначении охладителя, типе его крепления, термопасте и прочих мелочах, а также размерах, причём все это — на восьми языках, включая русский.

Не пустуют и боковые стороны коробки, где размещены подробное описание наиболее важных деталей кулера и его технические характеристики.

Внутри коробки находится мягкая вставка с вырезами под вентилятор и комплектующие.

В комплекте с Noctua NH-L9a-AM4 поставляются усилительная пластина с одной изолированной стороной для материнских плат с разъёмом Socket AM4, четыре винта, переходник L.N.A., термопаста NT-H1, наклейка Noctua и инструкция по установке.

Кулер выпускается на Тайване и обеспечивается шестилетней гарантией. Розничная стоимость данной модели начинается с 2 590 рублей, что для кулера такого типоразмера весьма дорого. Впрочем, продукция австрийской компании никогда и не отличалась демократичными ценами.

Главное достоинство Noctua NH-L9a-AM4 – компактность, вернее даже ультракомпактность, поскольку его высота с вентилятором составляет всего 37 мм! Что касается ширины и длины, то они также впечатляют: 92 и 114 мм соответственно.

При этом кулер выполнен в топ-ориентации и оснащён вентилятором с направлением воздушного потока к материнской плате.

Конструкция проста до невозможности: 68 алюминиевых рёбер припаяны к медному основанию, а сверху на них установлен 92-мм вентилятор.

Причём в этом минималистичном радиаторе разработчикам удалось разместить две тепловые трубки диаметром 6 мм, которые становятся видны, только если снять с радиатора вентилятор.

Толщина металла в рёбрах не превышает 0,4 мм, а межрёберное расстояние равно 1,1 мм. Расчётная площадь радиатора составляет примерно 2280 см2.

Все рёбра и тепловые трубки никелированы и припаяны к основанию. Контактная поверхность последнего качественно обработана, хотя и не отполирована до зеркального состояния.

Кроме того, она исключительно ровная, а смазанные отпечатки на теплораспределителе процессора у нас получились ввиду того, что кулер при снятии с AMD Ryzen 7 приходилось сдвигать в сторону, чтобы не выдернуть процессор из разъёма и не повредить его иголки.

К слову, это одна из причин, почему мы обычно не тестируем системы охлаждения на процессорах AMD.

Noctua NH-L9a-AM4 оснащается одним вентилятором NF-A9x14 PWM размерами 92 × 92 × 14 мм и весом всего 75 граммов. Выполненный в привычной цветовой гамме Noctua вентилятор оснащён девятилопастной крыльчаткой и унаследовал все фирменные оптимизации, которые имеют топовые модели австрийской компании.

Он управляется широтно-импульсной модуляцией и может вращаться в скоростном диапазоне от 600 до 2500 об/мин или от 600 до 1800 об/мин, если использовать входящий в комплект адаптер L.N.A. Максимальный воздушный поток для каждого из режимов будет составлять 33,8 и 24,0 CFM, а уровень шума не должен превышать 23,6 и 14,8 дБА соответственно. Добавим, что по углам рамки вентилятора встроены силиконовые виброгасители, а закрепляется он на радиаторе двумя проволочными скобками.

Noctua NH-L9a-AM4 совместим только с платформой AMD Socket AM4. О процедуре установки можно ничего и не рассказывать, поскольку она предельно проста. Впрочем, если возникнут трудности, то на помощь придёт пошаговая инструкция. Для закрепления кулера используется усилительная пластина с обратной стороны платы и четыре винта.

Процесс простой, но не очень удобный, поэтому лучше всего положить перевёрнутую плату на кулер и равномерно прижать её с обратной стороны винтами.

Высота установленного на плату Noctua NH-L9a-AM4 едва превышает 40 мм, поэтому его будет практически не видно даже за обычными модулями оперативной памяти, не говоря уже про модули, оснащённые радиаторами.

Внутри корпуса системного блока кулер не теряется из-за вентилятора оригинальной расцветки.

В целом Noctua NH-L9a-AM4 — одна из самых компактных систем охлаждения для процессоров с Socket AM4. Интересно, он вообще способен справиться с чипами AMD Ryzen?

Conclusion

The Noctua has provided an ultimate cooling solution in the form of their new premium NH-L12S cooler in the category of the low-profile ones. It is based on their legendary NH-L12 cooler. Not only this cooler has continued the legacy of the NH-L12 but also provides better clearance and cooling potential. This is a 120mm cooler having dimensions of 70mm x 128mm x 146mm (H x W x D) with the fan. It has 4 heat pipes each of 6mm thickness making a linear contact with the fin stacks. The base and the heat pipes are copper made with a nickel coating. The heatsink has 59 aluminum fins on it. The Noctua has clearly specified that this cooler is intended for the SFF/HTPC builds and that its rated TDP is 95W so overclocking on it is not recommended. Still, I put the cooler to the challenge and tested it with overclocking the 7700k.

The Noctua has provided an NF-A12x15 PWM fan which is a 120mm slim-profile fan. The fan has a maximum air flow of 94.2 m3h without Low Noise Adapter (LNA), a noise level of 23.9 dBA and 0.13A. This fan has Noctua’s SSO2 bearings. SSO2 is the further optimised second generation of SSO. Made possible by the use of metal bearing shells and new injection moulding techniques, the magnet is now placed closer to the rotor axis and thus exerts higher magnetic force to it. This results in even better stabilisation, precision and durability. The Noctua has bundled a plethora of accessories with the cooler. They have provided a Low Noise Adapter, their legendary NT-H1 thermal compound, three users guide (AMD, Intel 2011, Intel 115x/755) and even a screwdriver. And did I forget to mention that this cooler has 6 years warranty!

Being a low-profile, this cooler is targeted for the SFF/HTPC builds. It has a height of 70mm with a fan but when using two fans configuration, the overall height of the cooler will increase. The cooler has RAM height clearance of up to 48mm. For 90 degree mounting, raised IO cover will hinder the installation. Similarly, this orientation will block the first DIMM slot. Other than that, I have no other observation to report.

Value

The price of the Noctua NH-L12S at the time of this review is $49.90. This is an absolute stellar price. With this price and bundled package one is getting the absolute cooling solution.

Performance

Four low profile coolers were tested with the same configuration. The Noctua NH-L12S has emerged as a winner of all four though one must realize that the two of the coolers namely the SilverStone AR06 and the Reeven Brontes have a much slimmer profile and slimmer fans. All the coolers were put to cool the hot-headed i7 7700k chip. My chip has poor thermals on it out of the box so I would not be blaming the coolers if the temperature is high as even the Noctua NH-D15 and the Reeven Naia 240 have struggled to keep the temperatures in check. With such low sound level even at 100% RPM and excellent thermal performance in the given pool of the coolers, the Noctua NH-L12S has won our Performance award.

I am thankful to the Noctua for giving me the opportunity to review their NH-L12S.

Packaging

Typical of Noctua, the box for the NH-L12S looks like all the rest. At the top, we are shown that this is an L-Type low-profile cooler, and a sticker mentions that this is the successor to the award-winning NH-L12. We also find features listed, where you can either run low-profile or in a high-clearance mode with the NF-A12x15 PWM fan and that the cooler uses SecuFirm2 mounting.

The right side of the box discusses all of the features found on the front, but this time with much detail involved. Not only are there images showing what is being mentioned, but there is description discussing the advantages of each feature.

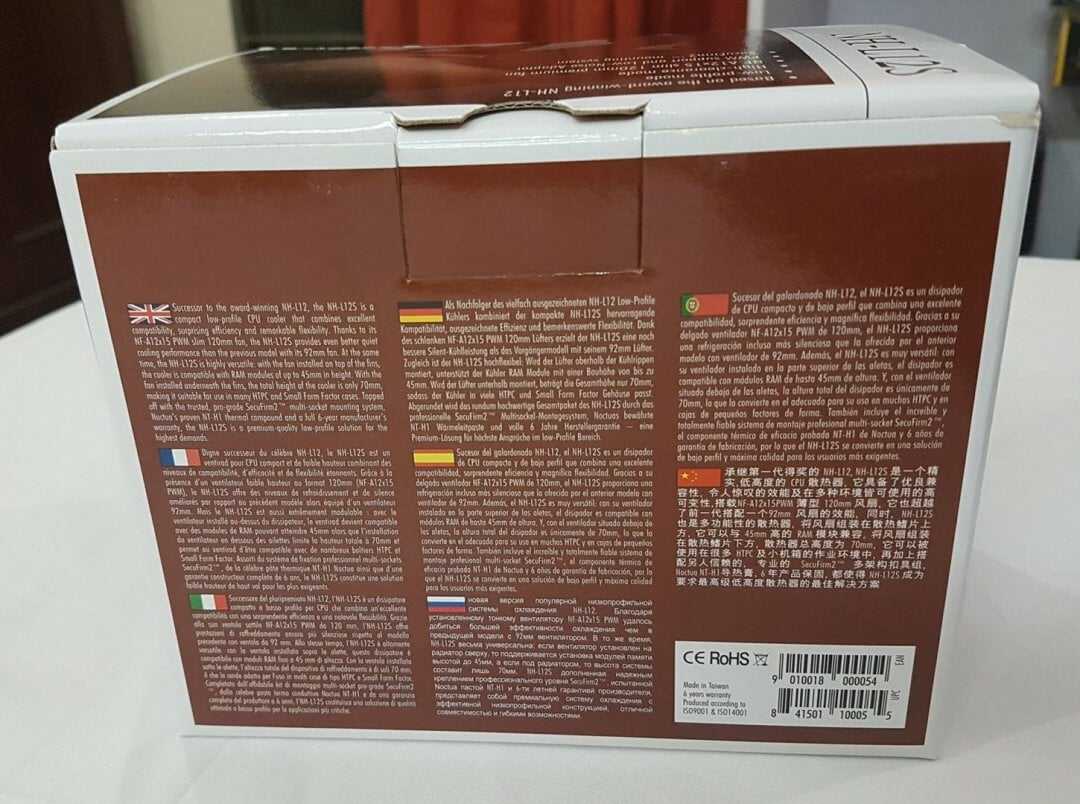

In eight languages, on the back of the box, we are offered the theory behind why Noctua designed the NH-L12S, and why. Along with the UPC and EAN codes, we see the cooler is made in Taiwan and comes with a six-year warranty.

The last of the panels is what we are looking at in this picture. The larger section of the panel is used to offer specifications on the heat sink and the NF-A12x15 PWM fan, as well as to show what comes in the box. To the right, under the name of the product, we find a pair of renderings, which are used to show the dimensions of the CPU cooler.

Inside of the box, the first thing you will run into is the marked hardware and accessories box. This contains all of the mounting hardware for both camps, as well as a few extra bits to help with installation. Under it is a section of cardboard which is made to surround the base of the cooler and keep the hardware from touching it.

The lowest section houses the fin stack and fan, while the pipes are exposed on this side. Overkill works well, and with such elaborate packaging, we are not shocked that our NH-L12S is in terrific condition right out of the box.

Introduction

Noctua originates from a collaboration between the Austrian Rascom Computer distribution Ges.m.b.H. and the Taiwanese cooling specialist Kolink International Corporation, pooling more than thirty years of experience in the development, manufacturing and marketing of high-end cooling components. Established in 2005, Noctua took international silent enthusiasts’ hearts by storm and quickly developed into one of the most acclaimed suppliers of premium quality quiet cooling products. Today, Noctua is present in more than 30 countries across the globe and working with several hundred sales partners. Chosen by noise-conscious PC users, system integrators and industry clients alike, Noctua has become synonymous with impeccable quality, excellent customer service and class-leading quiet cooling performance.

Today, I am taking a look at the company’s new low profile cooler, NH-L12S. The Noctua NH-L12S is a 120mm low profile CPU air cooler supplied with their powerful yet slim profiled NF-A12x15 PWM fan. This cooler is built around the Noctua’s NH-L12 but has been adjusted for better clearance, more silent operations and more cooling. It was put on the Intel’s hot chip, i7 7700k. How did it perform, let’s find out?

Item: NH-L12S

Manufacturer: Noctua

Price: $49.90 at the time of the review

UK Price: £44.99 from Amazon UK

Specifications

Cooler

• Height (without fan) 70 mm
• Width (without fan) 128 mm
• Depth (without fan) 146 mm
• Height (with fan) 70 mm
• Width (with fan) 128 mm
• Depth (with fan) 146 mm
• Weight (without fan) 390 g
• Weight (with fan/s) 520 g
• Material Copper (base and heat-pipes), aluminium (cooling fins), soldered joints & nickel plating

Fan

• Model 1x Noctua NF-A12x15 PWM
• Bearing SSO2
• Rotational Speed (+/- 10%) 1850 RPM
• Rotational Speed with L.N.A. (+/- 10%) 1400 RPM
• Rotational Speed (PWM, +/-20%) 450 RPM
• Airflow 94,2 m³/h
• Airflow with L.N.A. 70,8 m³/h
• Acoustical Noise 23,9 dB(A)
• Acoustical Noise with L.N.A. 16,8 dB(A)
• Input Power 1,56 W
• Voltage Range 12 V
• MTTF > 150.000 h

Тестовый стенд и установка

Процессорный кулер Noctua NH-L12S монтируется на материнские платы различных платформ с уже знакомой фирменной системой крепления SecuFirm2. В качестве наглядного пособия производитель на официальном сайте даже разместил несколько видео гайдов по установке.

Мы же рассмотрим установку кулера Noctua NH-L12S на примере платформы АМ4 от компании AMD. Однако, прежде чем приступить к процессу установки, стоит пояснить, зачем в комплекте Noctua NH-L12S поставляются два типа скоб NM-AMB10 и NM-AMB11 для платформы AMD. Такой шаг производителя направлен на вариативность установки системы охлаждения, а именно положения радиатора относительно сокета. Используя те или иные скобы, можно повернуть радиатор системы охлаждения на 90 градусов, что в некоторых случаях предоставит пользователю больше удобства при сборке именно компактных систем в условиях ограниченного пространства. Также этот метод даст большую совместимость с высокими модулями памяти и графическим адаптером, установленным в первый слот материнской платы.

Для тестирования Noctua NH-L12S мы использовали материнскую плату ASUS ROG Crosshair VI Extreme и процессор AMD Ryzen 7 1700 с TDP 65 Вт. Первым этапом установки кулера Noctua NH-L12S будет демонтаж штатных пластиковых креплений с материнской платы. Сами крепления необходимо снять, а металлический бэкплейт материнской платы оставить на месте.

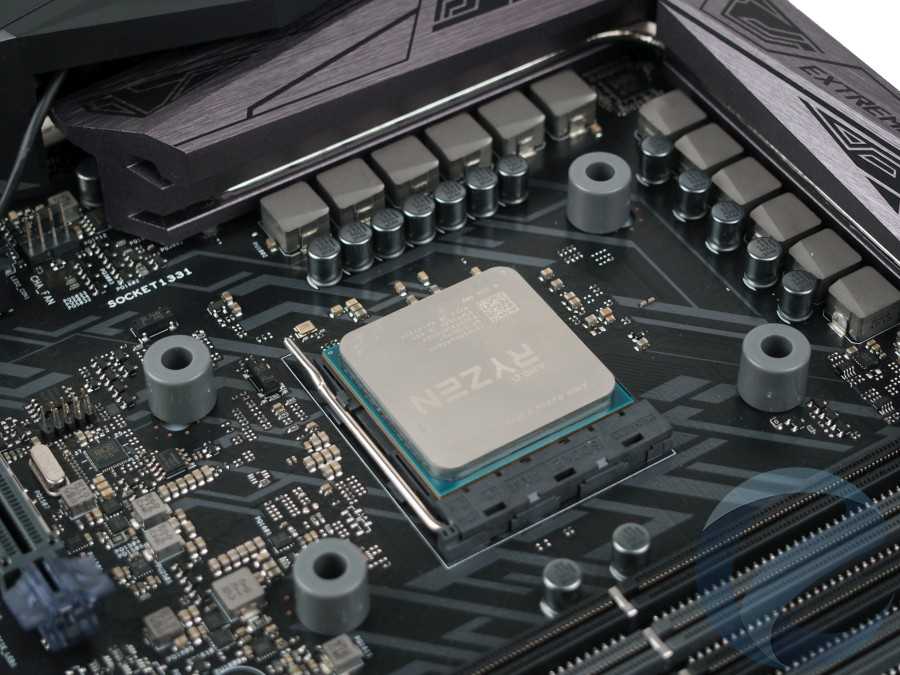

Далее, из комплекта поставки Noctua NH-L12S берем пластиковые стойки (для платформы AMD они серого цвета) и устанавливаем их на соответствующие посадочные места.

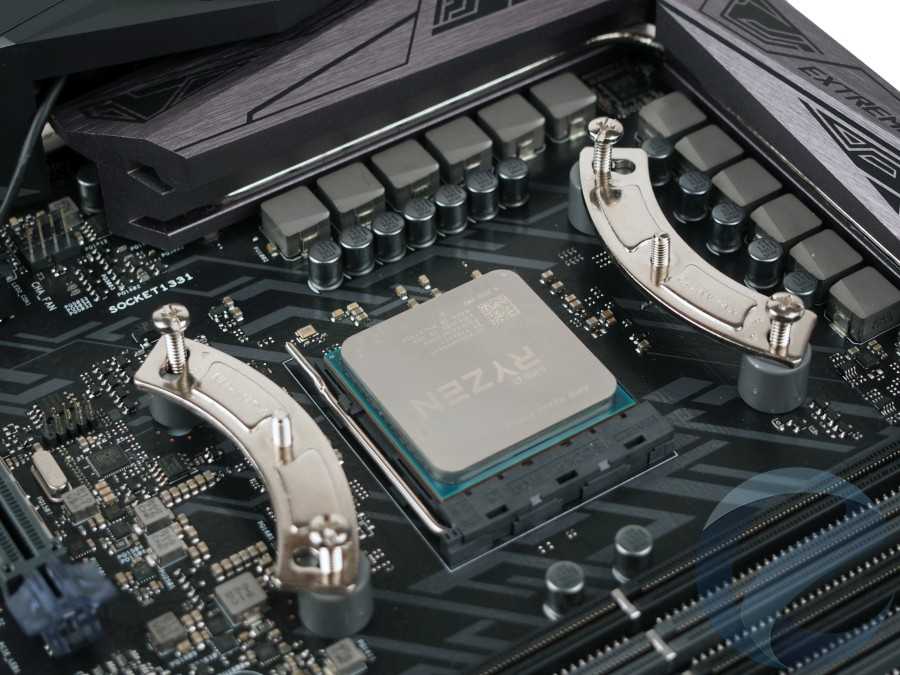

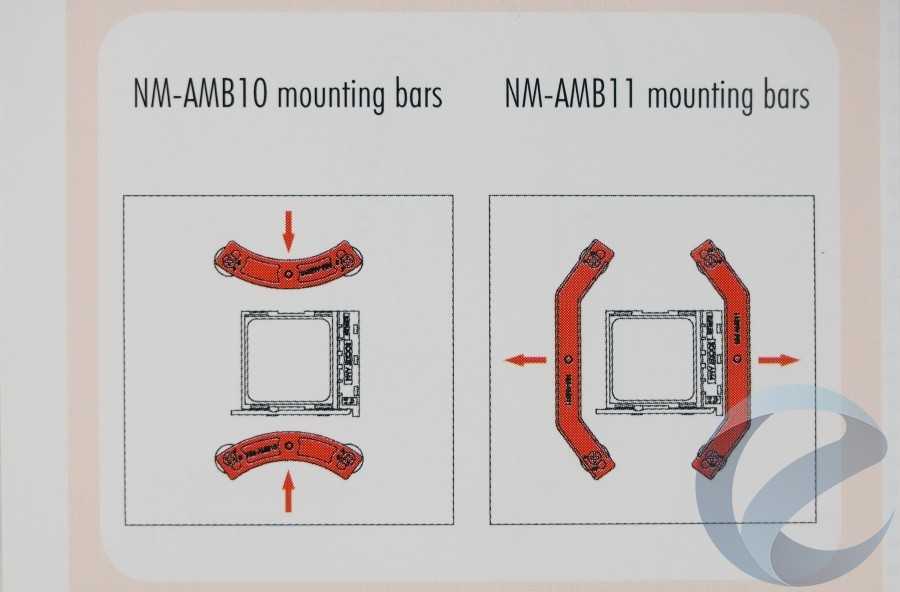

Следующим этапом установки будет выбор и монтаж металлических пластин. Как мы и писали ранее, для платформы AMD в комплекте кулера Noctua NH-L12S присутствует два варианта скоб — NM-AMB10 и NM-AMB11. Можно выбрать любой из имеющихся, в нашем случае мы использовали первый вариант. Устанавливаем металлические скобы поверх пластиковых стоек и фиксируем их четырьмя винтами.

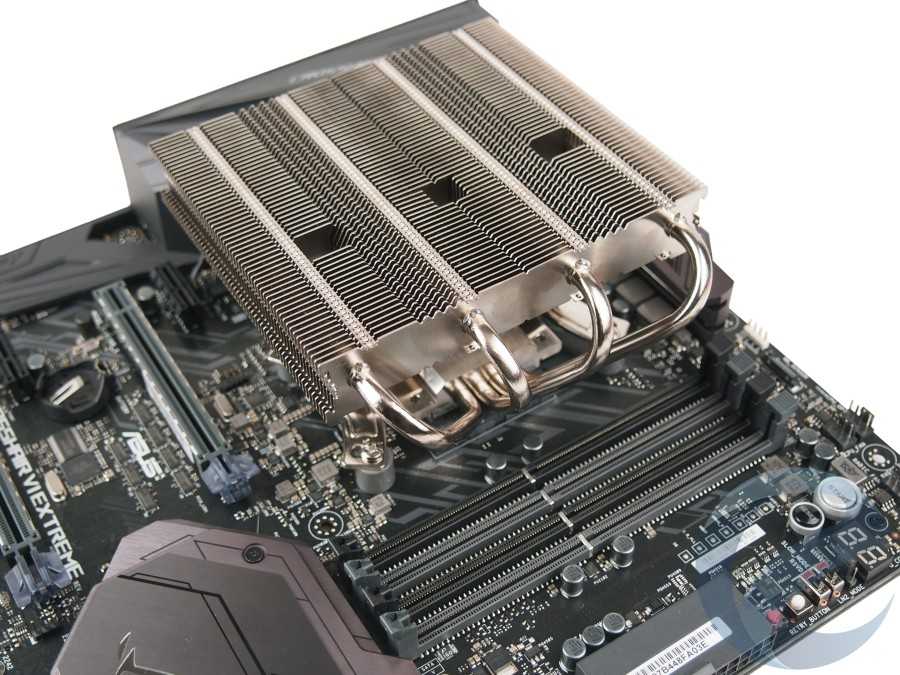

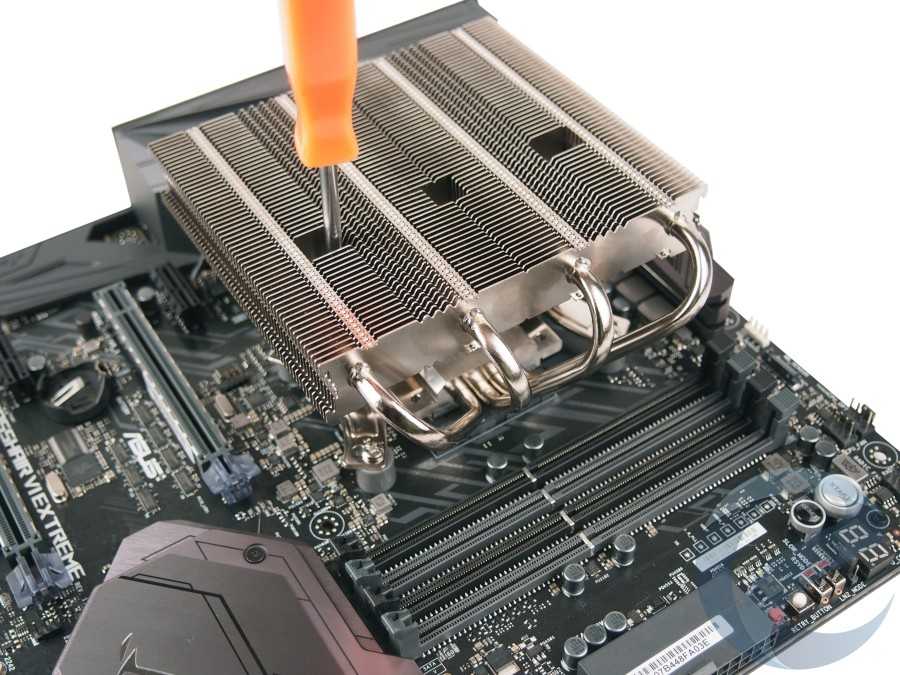

Предпоследним этапом установки будет монтаж радиатора системы охлаждения. Здесь нам понадобится временно снять вентилятор, чтобы с помощью отвертки закрутить подпружиненные винты крепления. Конструкция радиатора имеет специальные технологические отверстия, через которые закрутить данные винты можно обычной отверткой.

Финальным шагом установки будет монтаж охлаждающего вентилятора. Конструкция Noctua NH-L12S предусматривает установку, как сверху, так и снизу радиатора. Если габариты корпуса позволяют устанавливать системы охлаждения с высотой 85 и более мм, то интересным решением будет установка вентилятора в верхнее положение. Это позволит охлаждать не только радиатор системы охлаждения, но и обдувать околосокетное пространство.

Для кулера Noctua NH-L12S мы выбрали самый «неудобный» вариант установки радиатора — тепловыми трубками в сторону модулей памяти. При этом сами модули памяти Corsair Vengeance LPX для пущей сложности были установлены, начиная с ближайшего к сокету слота DIMM. И даже при таких непростых условиях мы убедились, что кулер Noctua NH-L12S не предоставит пользователям проблем в процессе установки.

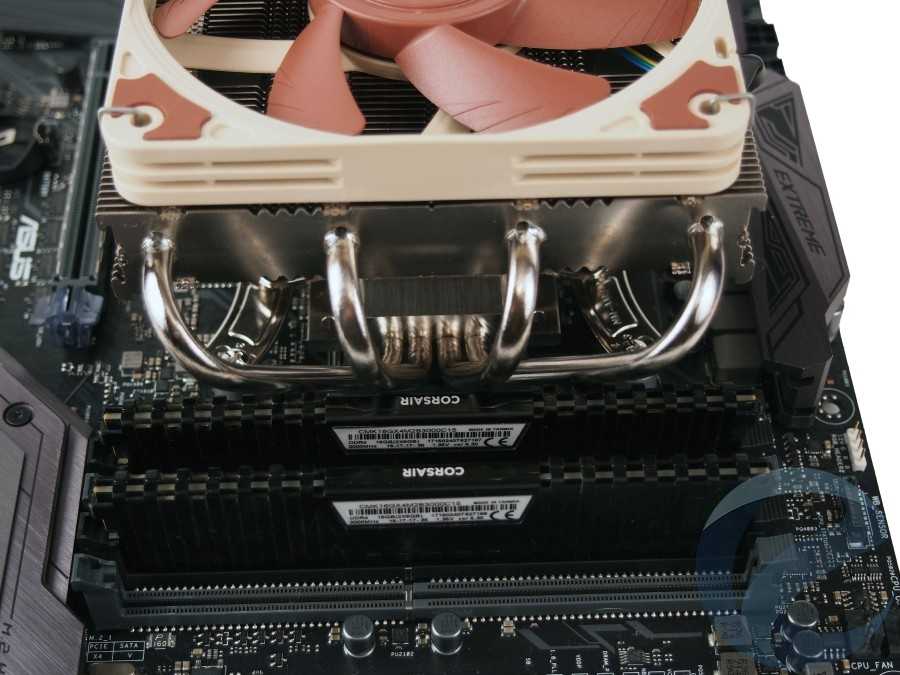

Если рассмотреть наш вариант монтажа кулера, то только модули памяти с очень высокими радиаторами могут послужить причиной тому, чтобы развернуть радиатор Noctua NH-L12S на 90 или 180 градусов. Благо фирменная система креплений SecuFirm2 это легко позволяет. Будучи повернутым на 180 градусов, как это показано на фото ниже, кулер Noctua NH-L12S позволит установить практически любые модули оперативной памяти.

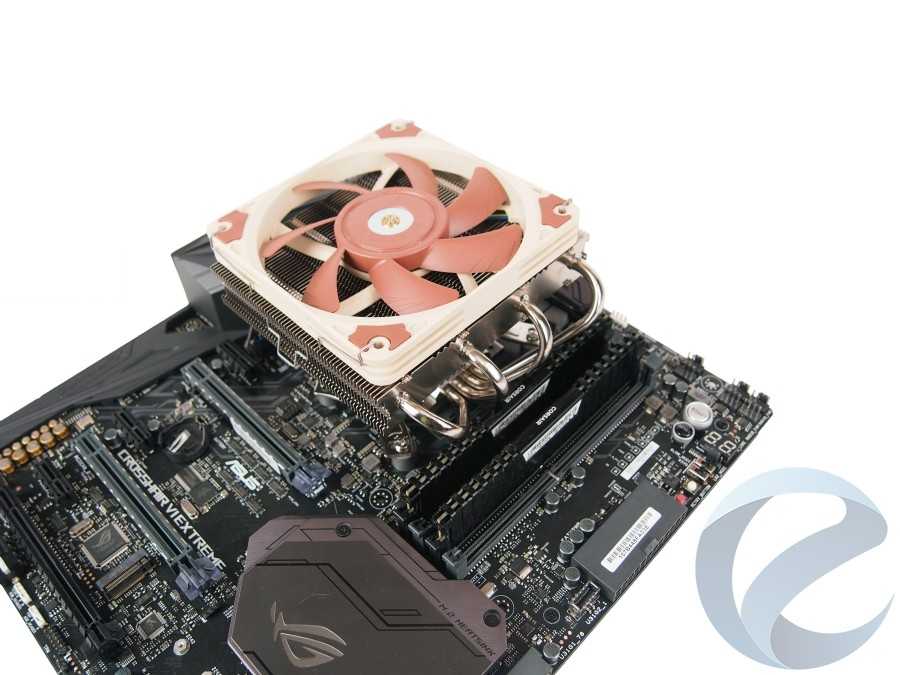

Финальная картина после установки кулера Noctua NH-L12S на материнскую плату имеет следующий вид.

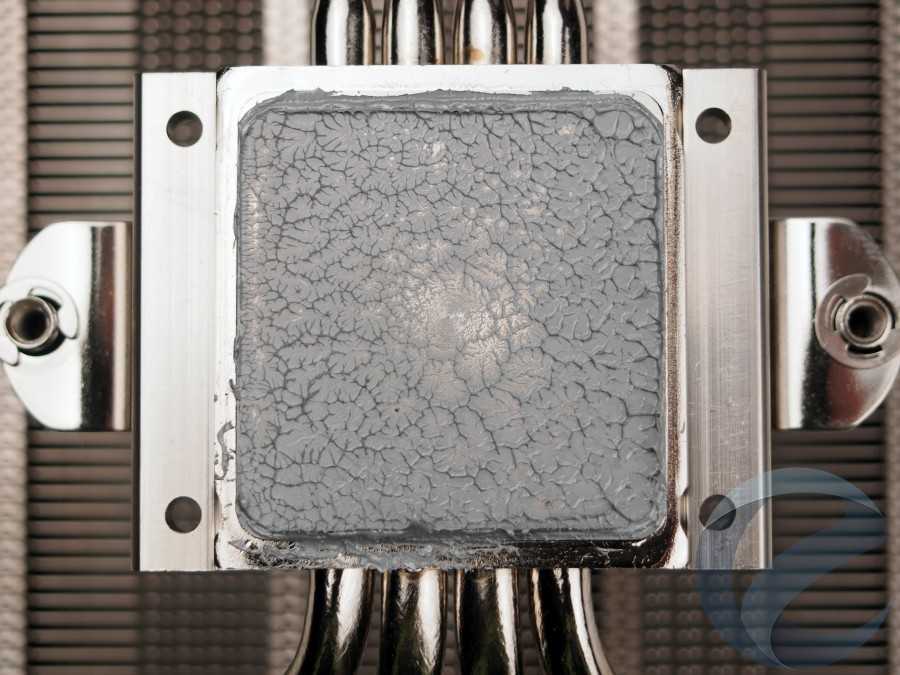

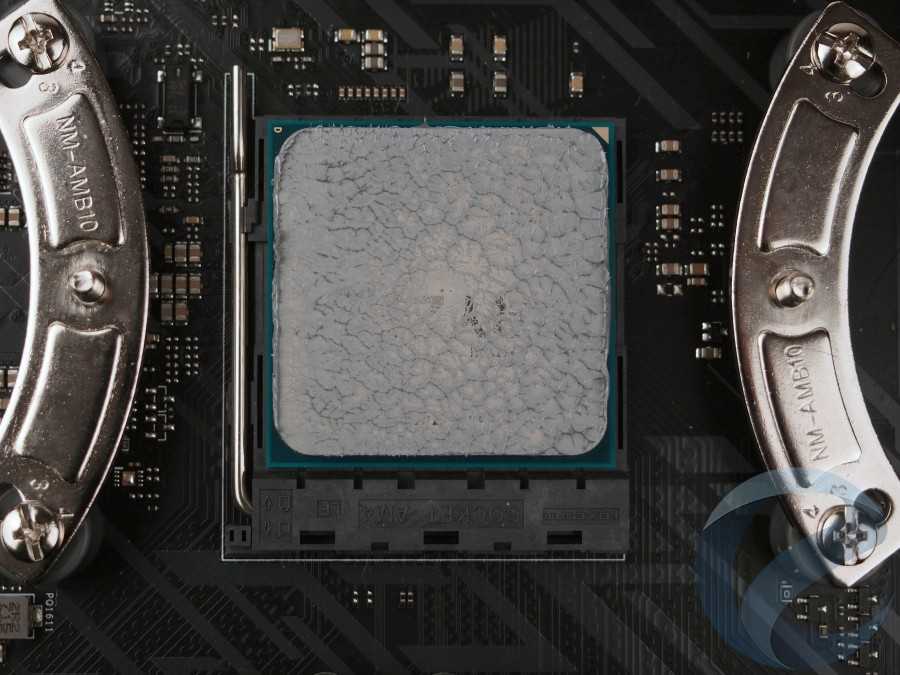

Получившийся отпечаток термопасты на основании кулера и теплораспределительной крышке процессора AMD Ryzen 7 1700 позволяет говорить о том, что по центру поверхности присутствует выпуклость незначительной высоты. Несмотря на это, отпечаток получился равномерным и практически идеальным по всем краям поверхности.

Технические характеристики

• Наименование модели — Noctua NH-L12S
• Socket — 1150, 1151, 1155, 1156, 2011, 2011-3, 2066, AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+
• Тепловые трубки — 4 шт.
• Материал радиатора — алюминий+медь
• Количество вентиляторов — 1, Noctua NF-A12x15 PWM
• Размеры вентилятора — 120×120 мм
• Скорость вращения вентилятора — 450 — 1850 об/мин
• Уровень шума вентилятора — 6 — 23.9 дБ
• Воздушный поток — 24 — 94,2 CFM
• Тип подшипника — SSO2
• Регулятор оборотов — в комплекте L.N.A. (ограничивает скорость вентилятора до 1400 об/мин и 16.8 дБ)
• Высота кулера — 70 мм
• Размеры (ШхВхГ) — 128 x 70 x 146 мм
• Масса — 0.52 кг
• Гарантия — 6 лет.

Распаковка

Комплектность

Содержимое коробки:

• Вентилятор NF-A12x15, диаметр — 120 мм.
• Шумопонижающий адаптер — L.N.A. (Low-Noise Adaptor).
• Термопаста NT-H1.
• Система крепления SecuFirm2.
• Инструкции по монтажу кулера под различные сокеты Intel и AMD.

Информативная и продуманная коробка

Кулер упакован в коробку с преобладанием белого и коричневого тонов. На главной коробке указано, что NH-L12S — преемник отмеченного множеством наград NH-L12.

Рассматриваемая модель сохраняет лучшие качества NH-L12, но эффективнее и компактнее. Существенно тоньше, несмотря на возросший диаметр вентилятора — 70 мм вместо 93 мм. Глубина уменьшена на 4 мм. В NH-L12 была 150 мм, в NH-L12S стала 146 мм.

Внутри сверху находится коробка с крепежами и аксессуарами. На ней изображены входящие в комплект элементы. Перепутать крепежи для AMD и Intel не получится даже у начинающего сборщика ПК.

Крепежи размещены в коробочках и пакетах аккуратно. При распаковке ничего не высыпается.

В помощь сборщику — 3 отдельные книжки-инструкции по установке кулера под сокеты LGA115x, LGA20xx и AMD. Удобнее, чем одна общая для всех вариантов монтажа.

Крепежи под сокеты Intel и AMD, инструкции и отвертка

Массивная темная металлическая пластина крепится с «изнанки» при монтаже кулера под сокет LGA115x.

Для чипсетов Intel понадобятся гайки с накатной для фиксации верхних кронштейнов на задней пластине. Необходимы также проставки под кронштейны. На задней панели предусмотрены нейлоновые шайбы для ее изоляции от материнской платы. В комплекте есть и стойки под сокет LGA20xx.

Монтаж в сборки с чипами AMD несколько отличается. Четыре винта проходят через дополнительные верхние кронштейны и один из комплектов прокладок. Какой набор прокладок использовать — зависит от типа сокета. Винты крепятся к задней панели материнской платы.

Термопасты в тюбике хватит на несколько раз.

Отвертка удобная и прочная. Вряд ли случайно погнется.

Под коробкой с SecuFirm2, термопастой и отверткой находится сама система охлаждения. Упаковка плотно фиксирует кулер, что предохраняет компоненты от повреждений при транспортировке. При этом достать кулер и вновь вернуть его в коробку очень просто.

2 варианта монтажа Noctua NH-L12S

Предусмотрены два сценария установки. Первый — под радиатор. Актуален для свехмалых корпусов.

Но такой монтаж подойдет не для каждого ПК. В некоторых сборках кулер станет упираться в модули RAM. В данной ситуации существует простое решение — переставить кулер на радиатор. Конструкция станет несколько выше — порядка 85 мм. Зато установке нужного числа планок ОЗУ мешать перестанет.

Опытные сборщики называют первый вариант низкопрофильным монтажем, второй — монтажом с высоким зазором.

В своей практике системного администратора не припоминаю настольного ПК, в корпус которого нельзя было бы поставить данный кулер. По крайней мере за последнее десятилетие.

Железо и ОС тестового стенда

Аппаратная и программное обеспечение эталонного компьютера «Блога системного администратора»:

• Процессор — Intel Core i5 11600K.
• Материнская плата — ASUS TUF GAMING Z590-PLUS WIFI.
• Оперативная память — 16 Гб (2 х 8 Гб Kingston FURY Beast Black).
• Накопитель данных — 1 Тб твердотельный диск (SSD) Kingston KC2500 NVMe PCIe.
• Корпус — DeepCool MATREXX 50 MESH 4FS.
• Блок питания — 750 Вт 100% модульный DEEPCOOL DQ750-M-V2L; класс БП — 80 PLUS GOLD.
• Операционная система — Microsoft Windows 10. Все обновления за декабрь 2021 года были установлены перед тестированием.

Конфигурация ПК исключает негативное влияние аппаратного и программного обеспечения на результаты тестов. Мощный ЦП достаточно горяч, чтобы проверить возможности кулера по максимуму.

Температура в помещении, где установлен тестовый стенд — 22—23 градуса Цельсия.

Охлаждение системного блока: три вентилятора на передней панели работают на вдув воздуха комнатной температуры, еще один — на выдув горячего.

Thermal Performance

Since our previous cooling reviews prior to November 2016, we have decided to update the method accordingly for better and consistent results. It isn’t ideal running Prime95 for a prolonged period of time and if you get called away to do something, it could be left running for much longer than needed. Our new methodology involves running a very stressful multi-threaded performance benchmark called ROG RealBench.

It should also be noted that the reason we omit acoustic/noise testing is due to an inaccuracy within the readings and method. To provide truly accurate readings, you need a lab setting with the same ambient noise on an hour by hour, day by day and week by week basis. As ambient noise can increase at different times of the day, we believe that it’s pointless providing noise testing if we can’t measure consistent and accurate data due to our office being a busy setting.

Test Setup

• CPU – Intel Core i7 6700k – (4.2GHz at 1.25v & 4.5GHz at 1.38v)
• Motherboard – Asus ROG Maximus VIII Hero Alpha
• GPU – ZOTAC GTX 1060 AMP! Edition
• RAM – Crucial Ballistix Elite 16GB DDR4 3000MHz
• PSU – be quiet! Dark Power Pro 11 1000w
• SSD – Crucial MX300 525GB SSD
• Case – Cooler Master Test Bench V2
• Monitor – Philips P-Line 241P6 4K Ultra HD

In addition to keeping our test setup consistent for all CPU cooling tests, we also always use the same thermal paste rather than any that comes supplied or pre-applied. Our thermal paste of choice is NT-H1 from Noctua.

Idle Testing Methodology

To test each cooler at idle, the minimum temperature is taken after leaving the PC with only start-up programs on Windows 10 being allowed to run for 5 minutes. After this, the minimum temperature with the core temperature being offset against the room temperature; thus achieving delta.

Load Testing Methodology

To load test, we run RealBench while selecting the heavy multitasking benchmark only. We run this a maximum of 3 times concurrently and the maximum temperature recorded is taken. This temperature is deducted from the current room temperature and our final delta temperature is provided.
