Specs of the cooler and fan

Just out of curiosity, I compared all the current variants of NH-U12x coolers. You will find the differences mainly in the number of heatpipes and, in the case of the NH-U12A , also in the physical dimensions and weight. In addition, the Redux variant no longer supports older AMD sockets. The large differences in the selling prices of these coolers cannot be overlooked either.

Cooler		NH-U12S redux	NH-U12S (Chromax)	NH-U12A
Supported sockets	Supported sockets	Intel 115x, 1200, 20xx; AMD AM4	Intel 115x, 1200, 20xx; AMD AMx, FMx	Intel 115x, 1200, 20xx; AMD AMx, FMx
Height	Height	158 mm	158 mm	158 mm
Width	Width	125 mm	125 mm	125 mm
Depth with fan	Depth with fan	71 mm	71 mm	112 mm
Weight	Weight	755 g	755 g	1220 g
Heatpipes		4× (6 mm)	5× (6 mm)	7× (6 mm)
Maximum RAM height	Maximum RAM height	no limit	no limit	no limit
MSRP	Doporučená cena	€ 50	€ 70 (80)	€ 110

/* Here you can add custom CSS for the current table */ /* Lean more about CSS: https://en.wikipedia.org/wiki/Cascading_Style_Sheets */ /* To prevent the use of styles to other tables use «#supsystic-table-952» as a base selector for example: #supsystic-table-952 { … } #supsystic-table-952 tbody { … } #supsystic-table-952 tbody tr { … } */

The NH-U12S redux cooler uses an older type of NF-P12 fan, which is optimized especially for high static pressure at the cost of slightly higher noise. We will see how much this fan can compensate for the design differences of the cooler in the tests, and also how big the difference in noise is compared to the fans NF-F12 and NF-A12x25.

Fan	Fan	NF-P12 PWM redux	NF-F12 PWM	NF-A12x25 PWM
Fan	Fan	NF-P12 PWM Redux	NF-F12 PWM	NF-A12x25 PWM
Bearing		SSO	SSO2	SSO2
Speed range	Speed range	450–1700 rpm	300–1500 rpm	450–2000 rpm
Maximum airflow	Maximum airflow	120.2 m3/h	93.4 m3/h	102.1 m3/h.
Maximum static pressure	Maximum static pressure	2.83 mm H2O	2.61 mm H2O	2.34 mm H2O
Maximum noise level	Maximum noise level	25.1 dBA	22.4 dBA	22.6 dBA

/* Here you can add custom CSS for the current table */ /* Lean more about CSS: https://en.wikipedia.org/wiki/Cascading_Style_Sheets */ /* To prevent the use of styles to other tables use «#supsystic-table-953» as a base selector for example: #supsystic-table-953 { … } #supsystic-table-953 tbody { … } #supsystic-table-953 tbody tr { … } */

Continue: Test methodology

• Contents
• Key features
• Test methodology
• Results – maximum rpm
• Results – medium rpm
• Results – low rpm
• Conclusion and summary

Flattr this!

Тестирование

Несмотря на компактность решения, с системой охлаждения Noctua NH-L12S можно было надеяться на разгон процессора, поэтому мы протестировали данный кулер с процессором AMD Ryzen 7 1700 в двух различных режимах работы CPU:

• AMD Ryzen 7 1700 3200 МГц, напряжение ядер 1,353 В — номинальный режим;
• AMD Ryzen 7 1700 4000 МГц, напряжение ядер 1,438 В — разгон процессора.

Интересным вопросом в Noctua NH-L12S также стало то, при каком положении вентилятора (снизу или сверху)наиболее эффективно проявит себя данный кулер при охлаждении AMD Ryzen 7 1700. Поэтому дополнительным пунктом к оценке Noctua NH-L12S добавился еще и температурный замер с вентилятором, установленным снизу радиатора.

Тестовая система была собрана в корпус Corsair 540 Air c двумя 140-мм вентиляторами на вдув и одним 140-мм вентилятором на выдув. Для создания нагрузки на процессор AMD Ryzen 7 1700 и отслеживания его температуры был использован программный тестовый пакет Aida64 (стресс-тест FPU). Тест был проведен при температуре окружающей среды 26 градусов Цельсия.

В качестве сравнения мы добавили результаты системы охлаждения Noctua NH-L9a-AM4, которую протестировали немного ранее при тех же условиях и на том же тестовом стенде. Обе системы охлаждения были протестированы в трех режимах работы комплектных вентиляторов:

• максимальная скорость (1850 об/мин для Noctua NH-L12S и 2500 об/мин для Noctua NH-L9a-AM4);
• минимальная скорость (450 об/мин для Noctua NH-L12S и 600 об/мин для Noctua NH-L9a-AM4);
• средняя скорость с использованием переходника L.N.A (1400 об/мин для Noctua NH-L12S и 1800 об/мин для Noctua NH-L9a-AM4).

AMD Ryzen 7 1700 3200 МГц

При работе AMD Ryzen 7 1700 на номинальной частоте система охлаждения Noctua NH-L12S показала, что может легко справиться с охлаждением данного процессора с теплопакетом в 65Вт. Эффективности кулера было достаточно для его эксплуатации при минимальной скорости вентилятораи, как следствие отсутствии,какого-либо шума.

AMD Ryzen 7 1700 4000 МГц

При разгоне процессора AMD Ryzen 7 1700 до 4000 МГц с увеличением напряжения ультра-компактный кулер Noctua NH-L9a-AM4 практически сразу сошел с дистанции, а вот герой этого обзора Noctua NH-L12S еще позволял оставаться системе стабильной при средних и максимальных оборотах вентилятора. При этом даже на максимальной скорости вращения вентилятор Noctua NH-L12S было лишь еле слышно на фоне общего шума тестового стенда.

Как показал наш тест, положение вентилятора на Noctua NH-L12S незначительно влияло на температурный режим процессора, который менялся максимум на 1-2 градуса Цельсия в пользу варианта с установкой сверху.

Conclusion

Noctua has released what they are referring to a streamlined, accessibly priced version of their award-winning slim design single tower air cooler NH-U12S. The new cooler is from the Redux lineup hence named NH-U12S Redux. The NH-U12S Redux is a U-type air cooler in 120mm size. It has the same heatsink with a key difference of one less heat pipe. The dimension of the hetasink is 158x125x45mm (HxWxD) without fan. The dimension is 158x125x71mm (HxWxD) with the fan. The weight of the cooler is 755 g with the fan. The cooler is compatible with Intel LGA20XX, LGA115X, LGA1200, and AMD AM4 sockets. This is another difference over the standard NH-U12S as the standard version has support for AM3 sockets as well.

The heatsink comprises 50 aluminum fins coupled with 4 nickel-plated copper heat pipes. The heat pipes are terminating at the top where their pointy heads are coming out of the top fin plate. The top plate has Noctua Redux branding. The assembly is not soldered which is another key difference with respect to the standard NH-U12S. The copper base is mirror finished and has a dimension of 38x40mm. The mounting plate NM-SFB4 is already installed on the base module of the cooler. It has two spring-loaded screws which are used to secure the heatsink to the mounting hardware. The cooler has pre-applied NT-H1 on the base and there is no tube provided in the accessory box. This is another difference between the Redux and standard versions.

The Noctua has provided a NF-P12 redux-1700 PWM fan which is a 120mm fan optimized for the pressure-sensitive requirements. The fan has a maximum speed of 1700 ±10% RPM. The minimum rotational speed is 450 ±20% RPM. The maximum airflow is 120.2 m³/h. The maximum acoustical noise is 25.1 dBA. The fan has a 4 pin PWM connector. There is no Low Noise Adpater provided with the cooler.

The below table summarized the differences between the standard NH-U12S and NH-U12S Redux. This will also give an idea about where the Noctua has put a cut to make the pricing more accessible.

	NU-U12S	NH-U12S Redux
Soldered Interface	Yes	No
No of Heatpipes	5	4
NT-H1 Tube	Yes (for 5 applications)	Pre-Applied only
Screw Driver	Yes	No
Extra Fan Clips	Yes	No
No of User Manuals	3x	Single
Low Noise Adapter	Yes	No
Fan	1x NF-F12 PWM	1x NF-P12 redux-1700 PWM
Bearing of Fan	SSO2	SSO
Noise Output	22.4 dB(A)	25.1 dB(A)
Mounting Hardware	SecuFirm-II for Intel LGA-115x/1200/20XX and AMD AM4/AM3	SecuFirm-II for Intel LGA-115x/1200/20XX and AMD AM4
Pricing	USD 59.90/  69.90 Euro USD 69.90 / 79.90 Euro for chromax.black	49.90 USD/Euro

Noctua has also released a single fan pack named NA-FK1 Redux. Noctua has provided an NF-P12 redux-1700 PWM along with a Y cable and two low noise adapter cables along with a pair of metal clips. Noctua has provided 4x NA-AVP2 anti-vibration rubber pads in grey color with the box. This kit allows the user to have a push/pull configuration on the NH-U12S Redux cooler.

The MSRP of the Noctua NH-U12S Redux is 49.90 USD/Euro. Noctua is offering 6 years warranty on this cooler. Noctua is aiming at the budget segment with this cooler. The cooler on its own has performed very well in our testing though it was a tough job to handle Intel i7 10700k with all cores on 5.1GHz. The maximum temperature on any core was 95°C. Almost all the air coolers in the single tower listed in our graphs were in the upper 80s and 90s for this load. But this was changed when we introduced the second fan on the rear of the heatsink in the pull configuration though at the cost of more noise. When we tested this cooler in push/pull configuration we saw an improvement of a maximum of 3.1°C under stress test with all cores on 5.1GHz. Clearly, this much heat output is required so that push/pull configuration could actually make a noticeable difference. The push/pull configuration also gives an advantage where we can reduce the speed of the fans to yield a better noise output with a better or similar thermal performance. This is what we have seen with the Noctua NH-U12S Redux and NA-FK1.

With its utmost clearance and compatibility with respect to any height RAM and PCIe slot, decent acoustic performance at full speed, and a better performance in this price range coupled with 6 years warranty, the Noctua NH-U12S Redux comes recommended by us. Add a second fan using NA-FK1 and you have a rock-solid cooling solution though out of its aimed price range!

We are thankful to Noctua for giving us the opportunity to review their NH-U12S Redux CPU air cooler.

Key features of the cooler

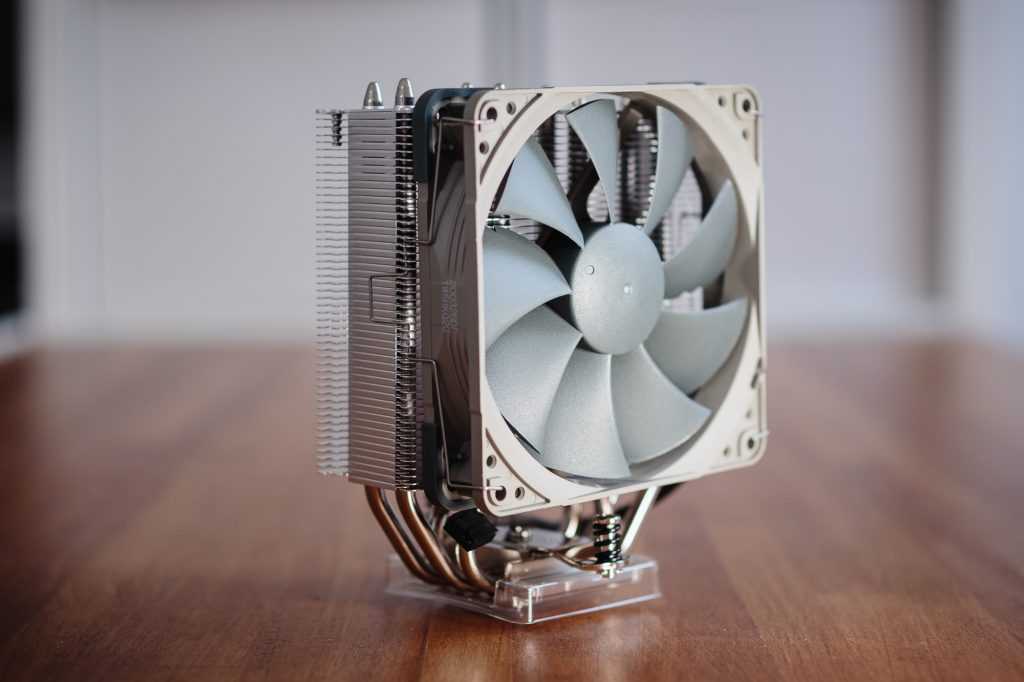

At first glance, the Noctua NH-U12S Redux is not very different from other variants of this cooler. The physical dimensions of all NH-U12S cooler variants are the same. On closer inspection, however, we find that the Redux variant has one less heatpipe than its predecessors.

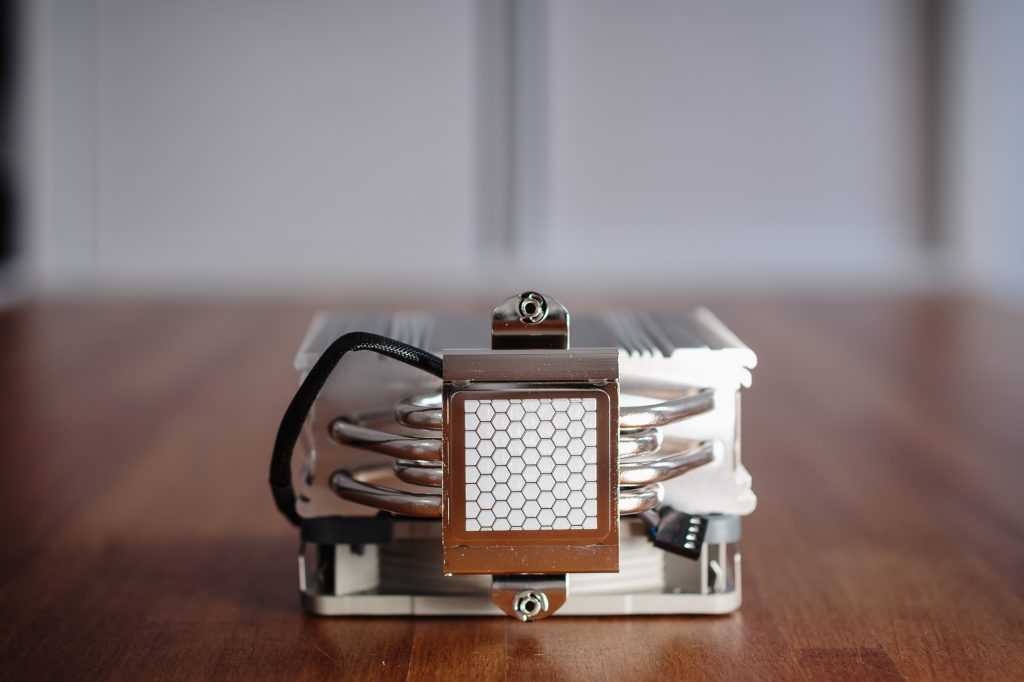

The body is based on four copper heatpipes that intersect a bundle of aluminum fins. And here you can find another difference, because the heatpipes are not soldered to the fins, as is typical for other Noctua coolers. However, I do not think that this fact should make any major difference in cooling efficiency. The Noctua U12S Redux is symmetrically designed, but due to its slenderness, there is no conflict with DIMM slots and/or the VRM heatsink of the motherboard, even when the fans are fitted on both sides of the cooler.

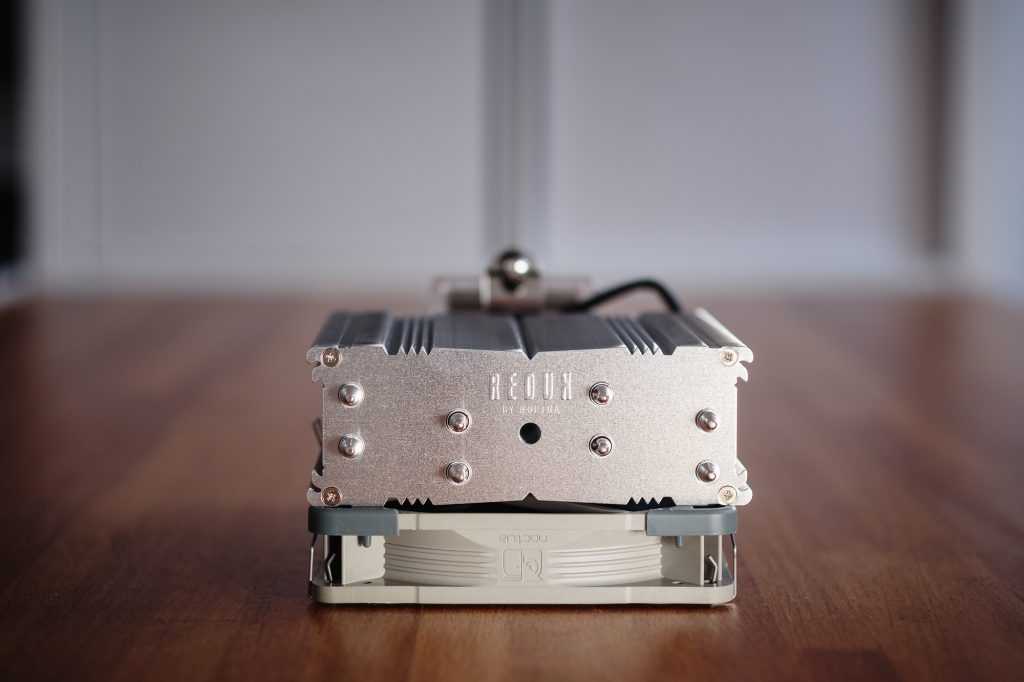

The design of the upper fin has also been changed, which is now reinforced so that there is no unwanted deformation during careless manipulation. As an aesthetic detail, the inscription Redux by Noctua is embossed on this fin and its surface treatment better repels fingerprints. And to facilitate the installation of the cooler, a thin layer of Noctua NT-H1 thermal paste is applied to the base from the factory.



However, I am a little surprised by the color of the fan used. Although the Noctua NF-P12 redux is not shown in the typical Noctua combination of brown and beige, I’m not sure if the color of the Redux fans was the right choice. The rotor with blades and anti-vibration pads are of a cooler shade of gray, while the fan frame is closer to warm tones. Maybe engineers at Noctua are somehow into strangely disharmonious color combinations?

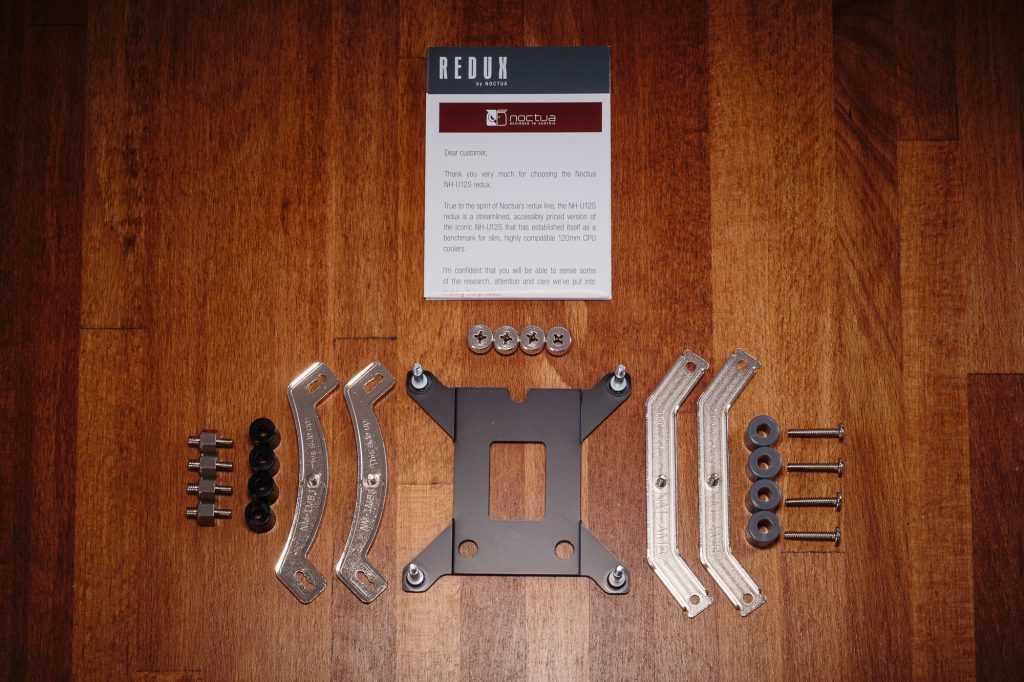

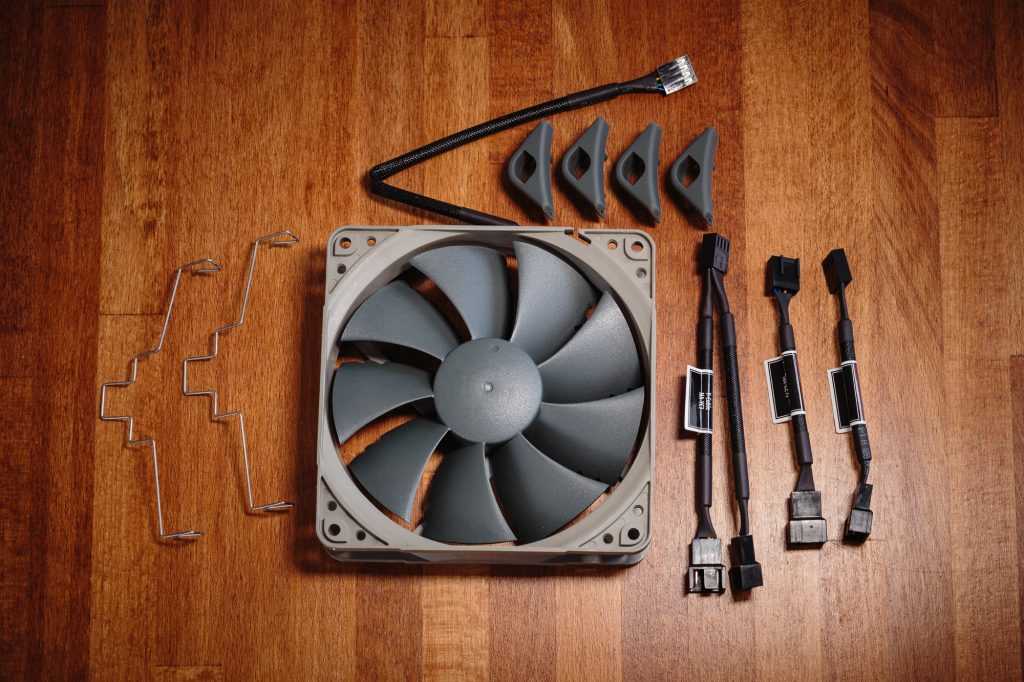

As part of the minimalist philosophy of Redux products, the accessories of this cooler are modest as expected. In the package you will find only mounting kits for the installation of the cooler and a manual. In addition, the AMD kit is only for the AM4 socket and the cooler cannot be installed on older AMD sockets. However, as part of the cost saving, you will not find the typical screwdriver or L.N.A. adapter to reduce the maximum fan speed.

No clips for a second fan or a tube with thermal paste is included. If you happen to want to use a second fan, you must purchase the Noctua NA-FK1 expansion kit, where you will find a second NF-P12 redux fan with four firm anti-vibration pads, a set of mounting clips, a cable splitter and two L.N.A. adapters. However, this set costs significant € 17, which is practically a third of the price of the entire cooler. And due to the slim design of the cooler, no great benefit can be expected when using two fans in a push-pull configuration.



The proven and user-friendly SecuFirm2 mounting system is present here. I am glad it’s here, because I consider this system to be a standard of simplicity and reliability of assembly systems. Installing this cooler is a matter of a few moments and you should have no problems.

Тестирование и наладка оборудования

Почему процессор троттлит

Перегрев ЦП ведет к троттлингу. Краткосрочные последствия — ПК теряет мощность, время от времени «самопроизвольно» отключается. Долгосрочные — деградация оборудования и снижение его эксплуатационного срока.

Не баг, а разумная защита, предусмотренная конструкторами — «жаропонижающее» для процессора. При ее срабатывании, тактовая частота резко снижается. Если процессор слишком горяч, то компьютер отключится. Порой не получится включить до тех пор, пока температура не придет в норму.

Побочным полезным эффектом является снижение шума. Ведь вентилятор системы охлаждения вращается медленнее.

Тестирование до и после андервольтинга

Для чистоты эксперимента энергопотребление процессора делаем «безлимитным». Перед тестированием были сняты ограничения, установленные на ЦП.

Узнать, не троттлит ли процессор, поможет утилита AIDA64. Искусственно нагружат ЦП почти на все сто процентов. Со вкладки «Сервис» запускаем стресс-тест ЦП (Stress CPU).

Ждем пока график температуры не выйдет на «плато» — перестанет колебаться и станет ровным. Означает, что достигнут максимум.

Нормальная температура зависит от модели процессора. Если максимальная в стресс-тесте выше заявленной производителем ЦП, необходимо снизить подаваемое на чип напряжение.

Облегчим кулеру труд по охлаждению процессора с помощью андервольтинга.

Андервольтинг или андерволтинг — «калька» с английского «undervolting». Означает снижение вольтажа, то есть напряжения, которое подается на оборудование. В данном случае на центральный процессор компьютера. В итоге чип потребляет меньше электричества.

Андервольтинг ощутимо снижает температуру ЦП при значительных вычислительных нагрузках — в первую очередь играх.

Замеры AIDA64 до андервольтинга:

• Тактовая частота — 4,6 ГГц (для всех ядер).
• Напряжение, подаваемое на ЦП — до 1,5 В. Вольтаж явно избыточный.
• Вентилятор вращается со скоростью 1700 RPM.
• Температура достигала 99 градусов Цельсия.
• Троттлинг — 20%.

Стресс-тест Noctua NH-L12S после андервольтинга до 1,3 В

Исходная температура ЦП с кулером Noctua NH-L12S в режиме простоя — менее +30 градусов по Цельсию.

Подаваемое на процессор напряжение снижено до 1,3 В в утилите Intel Extreme Tuning Utility. Дополнительное ограничение — энергопотребление не более 125 Вт. Лимиты по вольтажу и потребляемой мощности снизили тактовую частоту на 0,2 ГГц — до 4,4 ГГц с 4,6 ГГц.

Чтобы в полной мере оценить возможности Noctua NH-L12S, искусственно усложним кулеру задачу стрессовой нагрузкой — вычислениями с дробными числами.

В AIDA64 проведено тестирование стабильности системы. Опция «Stress FPU» активирована, что усилило нагрузку на ЦП. Данная опция в стресс-тестировании принудительно загружает процессор требовательными к вычислительным ресурсам операциями с плавающей точкой.

Нагрузка данного типа ускоряет нагрев ЦП. Поэтому рассматривается опытными сборщиками ПК как лучший способ проверки фактической эффективности системы охлаждения.

Загрузка центрального процессора — 100%, но температура ни одного из ядер не превысила +81 градус по Цельсию.

Крутой результат, который считал бы невозможным для столь миниатюрного кулера, если бы лично не убедился — такое возможно. Причина сомнений проста: i5-11600K — один из самых «горячих» актуальных чипов.

Речь прежде всего о версии с индексом «K». С охлаждением данного процессора справляется далеко не каждый кулер-гигант. Но у Noctua NH-L12S получилось на отлично.

Уровень шума, когда процессор работает на пределе, а вентилятор системы охлаждения вращается со скоростью 1700 RPM (оборотов в минуту):

• При открытой крышке корпуса — 43-45 дБ.
• Корпус системного блока закрыт крышкой — 25 дБ.

Итоги

С охлаждением работающего на пределе 11 Gen Intel Core i5-11600K не справится ни один кулер. Но и задач, которые требовали бы максимальной нагрузки топового ЦП на практике придумать сложно.

После андервольтинга ЦП на -0,125 В Noctua NH-L12S охлаждает из самых горячих процессоров сезона. Для компактного кулера — на «отлично с плюсом».

Модели без индекса «K» греются заметно слабее, прибегать к искусственному занижению напряжения не придется.

Пятно контакта, кстати, выглядит так:

Noctua NH-U12S Redux

Noctua has released a new iteration of their ever-popular NH-U12S air cooler. Meet the new NH-U12S Redux. Noctua is aiming at the budget segment with this Redux variant of NH-U12S. There are some key differences between the standard version and the Redux version which we will cover shortly. The NH-U12S Redux is a single tower air cooler comprising of 4x copper heat pipes in nickel plating combined with the aluminum fins. The cooler comes with the NF-P12 redux-1700 PWM fan. We have reviewed their new Redux series fans earlier. Click here to read that review. Noctua has provided 4x NA-AVP1 chromax.grey anti-vibration pads. Optionally, the user can buy an NA-FK1 Redux pack to get a second Redux fan for push/pull setup though this would change the price bracket of the cooler effectively changing the market segment in which the cooler is expected to compete. Noctua hooked us up with the NA-FK1 for dual fan testing. The cooler is compatible with Intel LGA-115x, LGA-1200, LGA-20XX, and AMD AM4 sockets.

Item:                   NH-U12S Redux

Manufacturer:  Noctua

Price:

Product	US Price	UK Price
NH-U12S Redux	49.90	49.90
NH-FK1 Redux	16.90	16.90

Installation

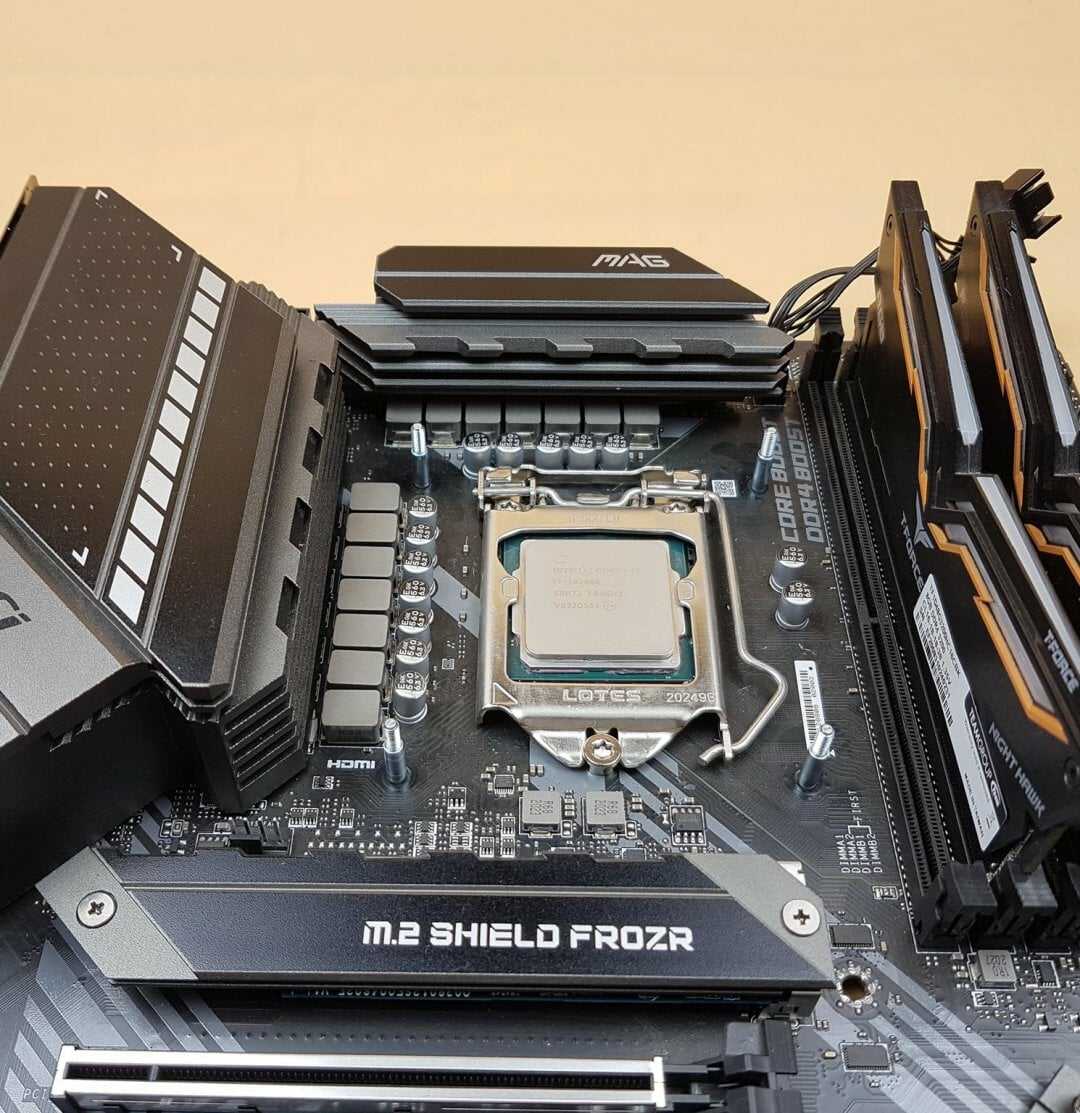

We have recently upgraded our Intel test bed and are now on the Intel LGA1200 socket. Installation is as follow:

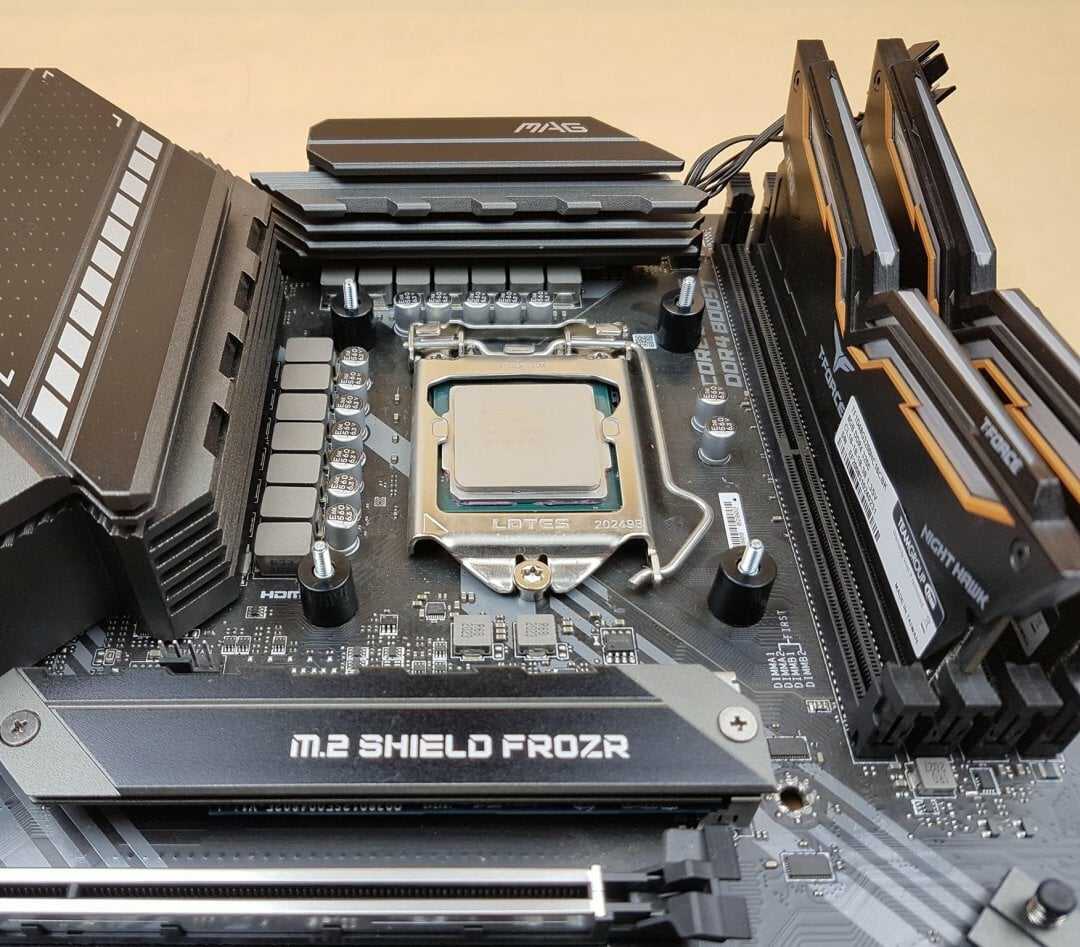

Place the backplate on the backside of the motherboard so that the standoffs pass through the mounting holes.

Insert the black color spacers on the standoffs.

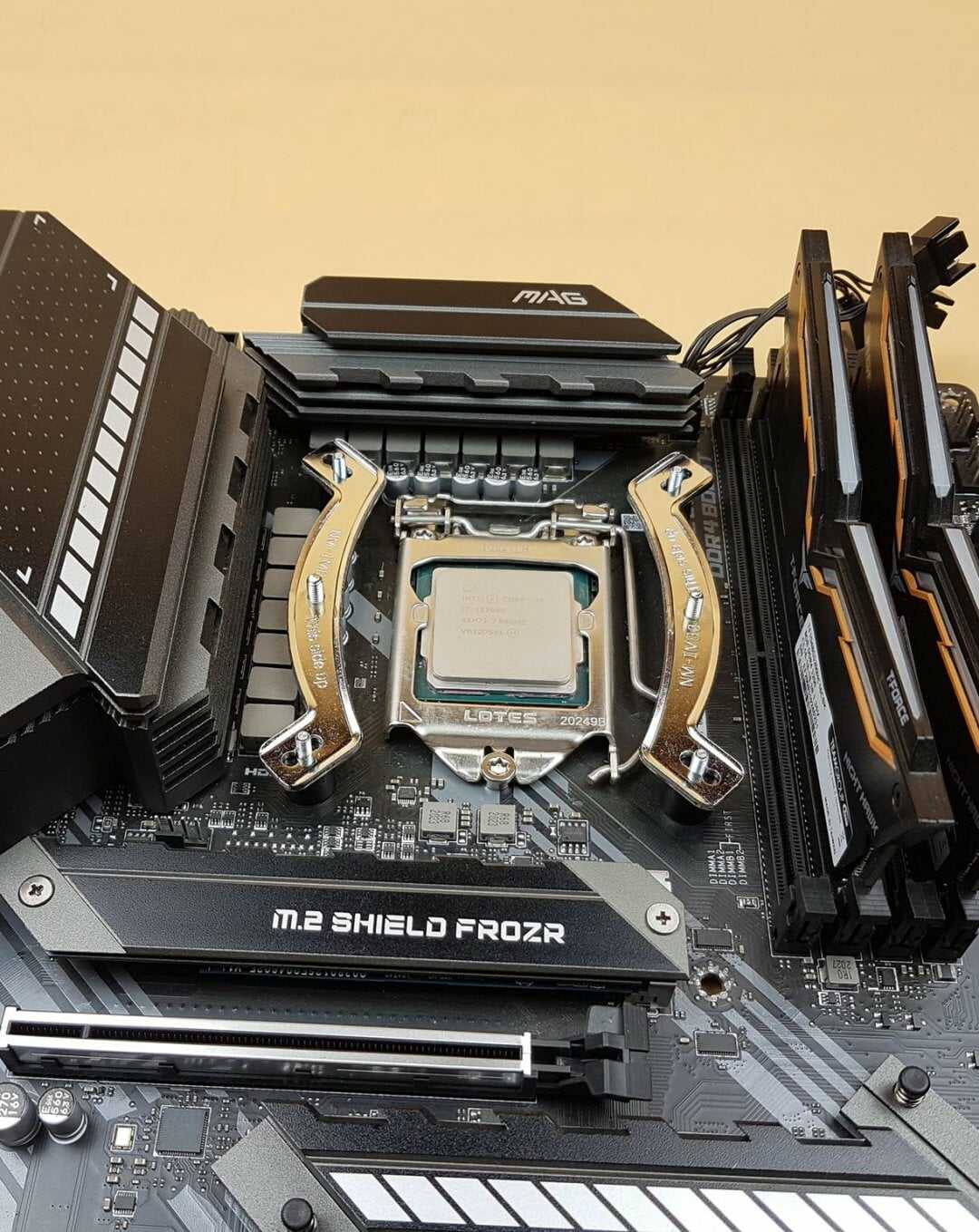

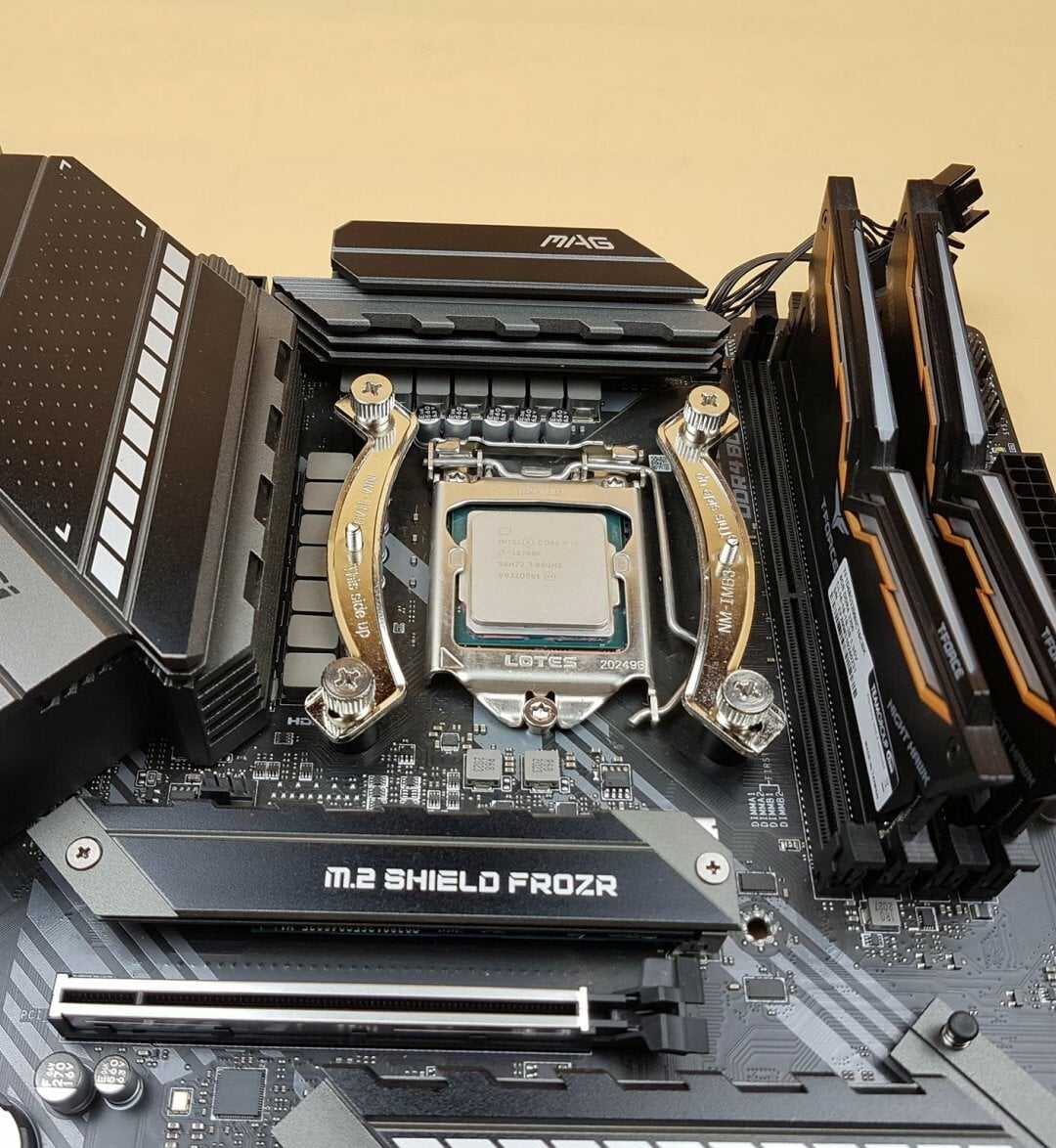

Place the brackets on the standoffs. Check the mounting plate on the base of the cooler to ensure the proper orientation of the brackets.

Secure the brackets using thumb nuts.

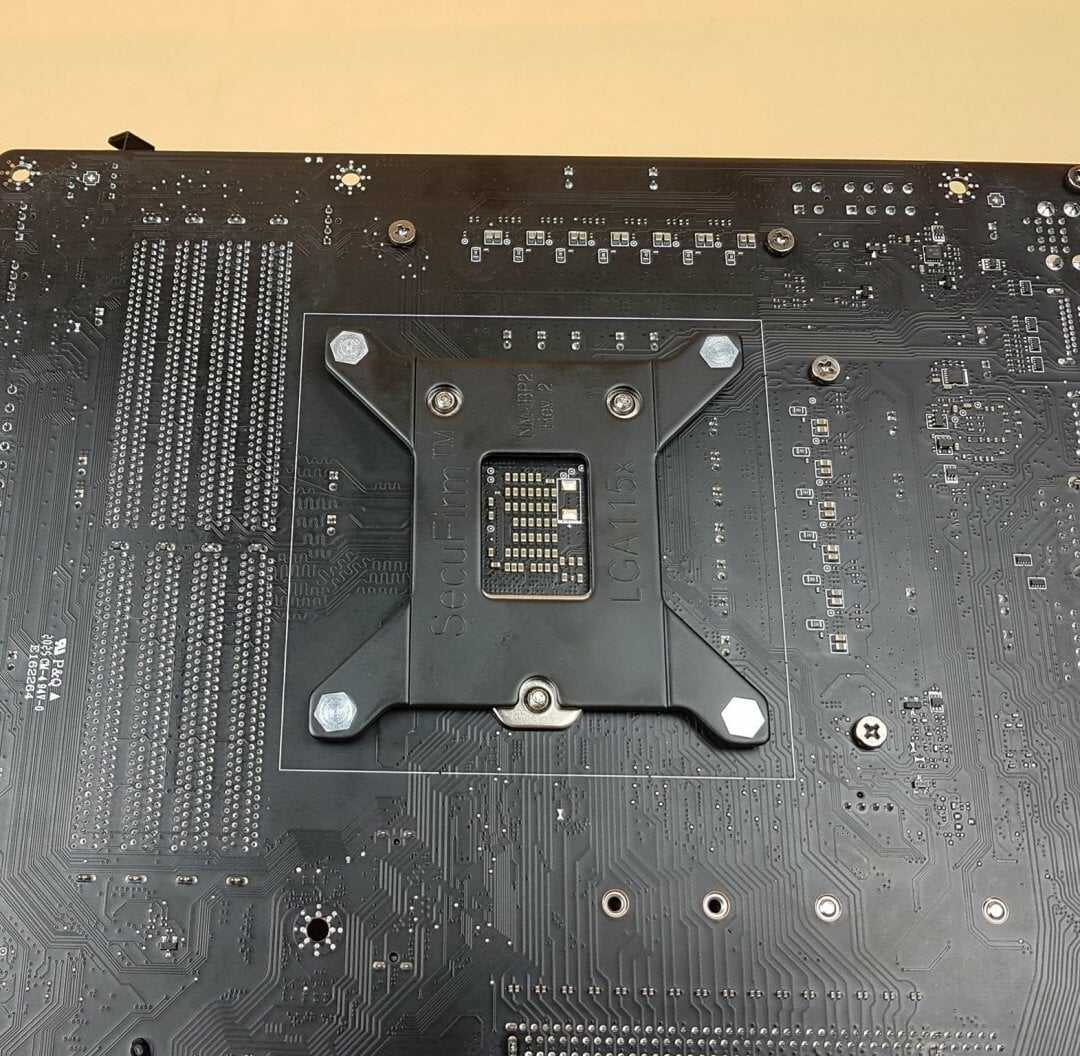

The above picture shows the backplate after the installation.

Place the cooler on the CPU by aligning the spring-loaded screws of the mounting plate with the standoffs on the mounting brackets. Screw-in the spring-loaded screws to complete the installation of the heatsink on the motherboard.

Attach the fan to the heatsink using the metal clips and connect the 4-pin PWM connector to the 4-pin fan header on the motherboard. This would complete the installation.

Clearance

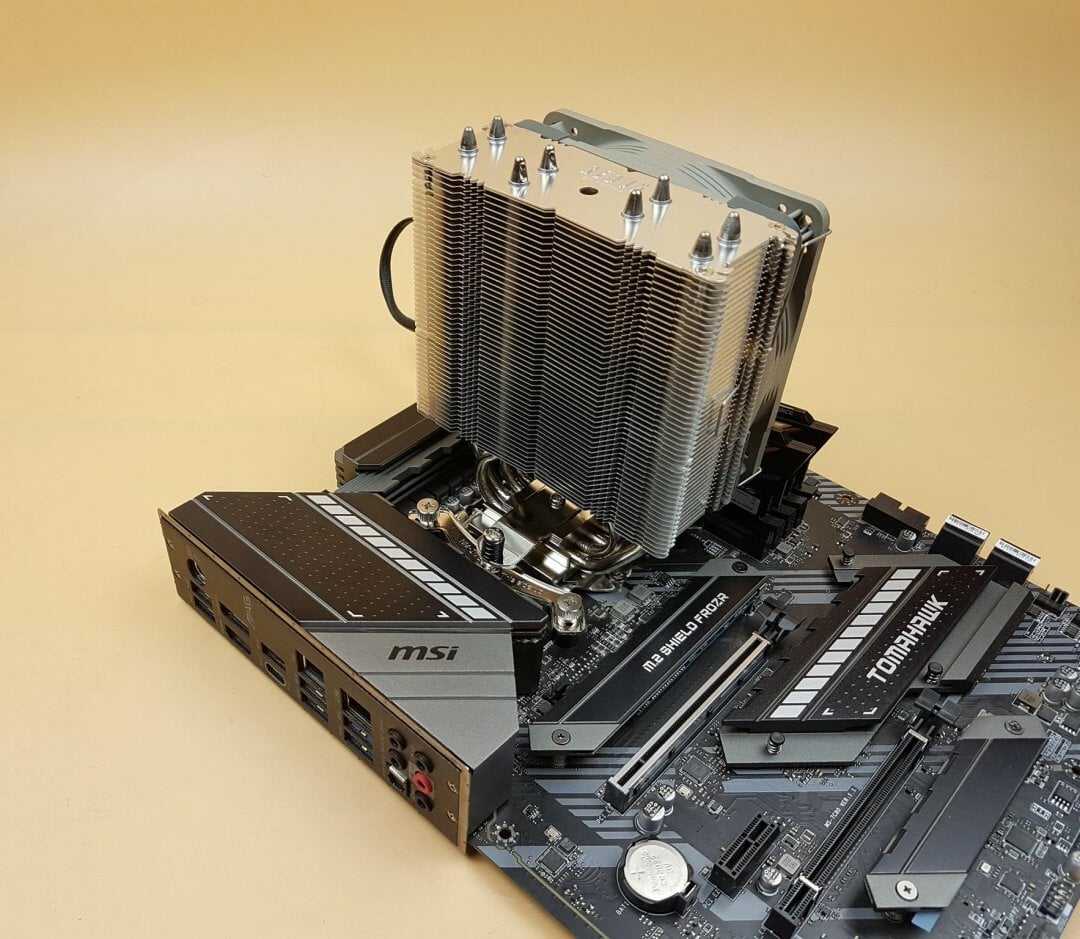

The dimension of the cooler is 158x125x71mm with the fan. Here the height of the cooler is 158mm. Make sure your chassis has clearance for this much height of the cooler.

There is no clearance issue with respect to the top side of the motherboard.

There is no clearance issue on the IO side of the motherboard.

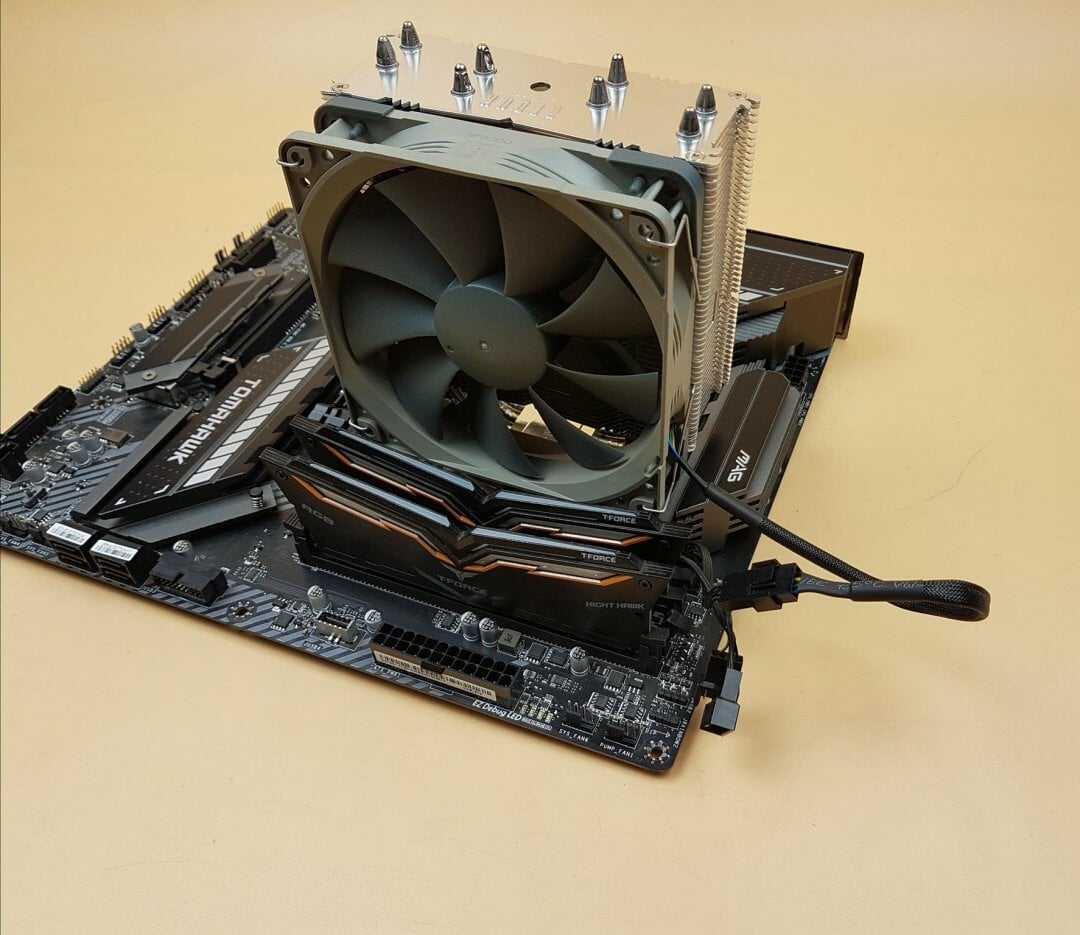

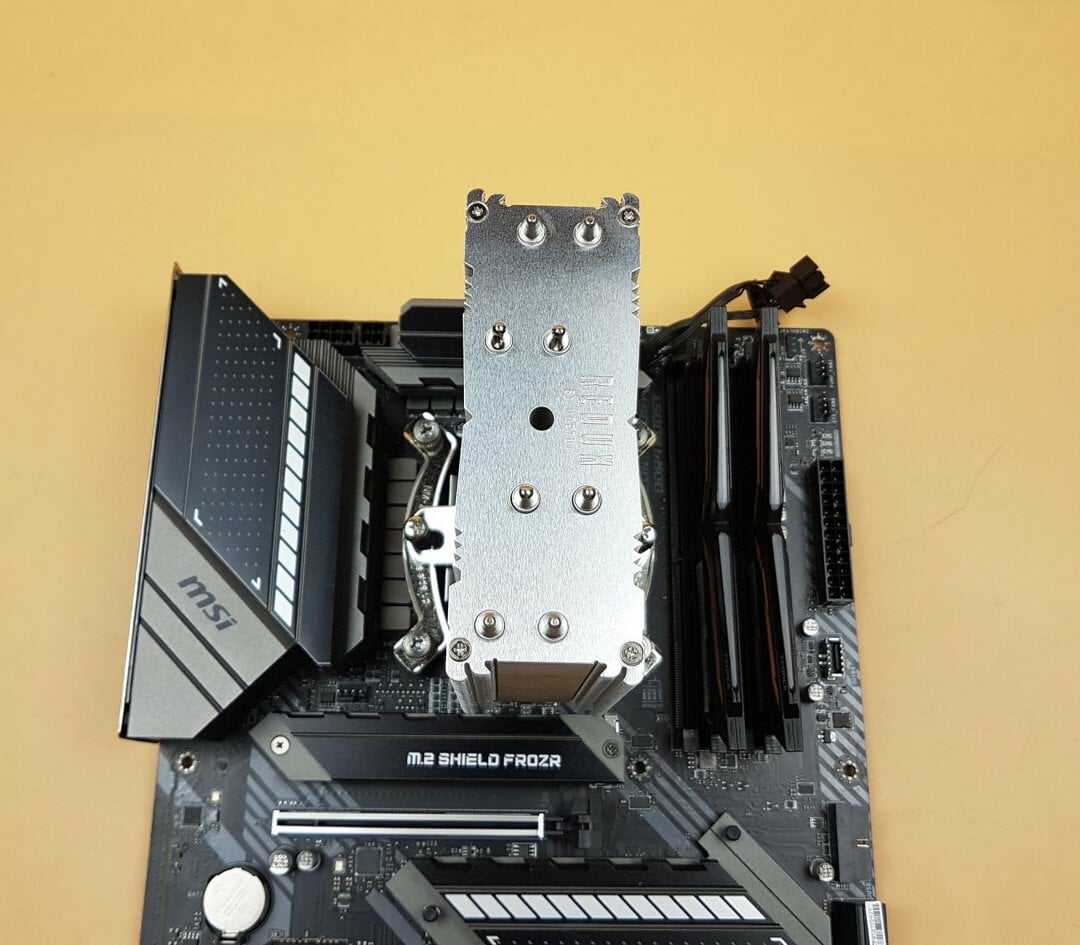

There is no clearance issue with respect to the first PCIe X16 slot on MSI MAG Z490 TOMAHAWK.

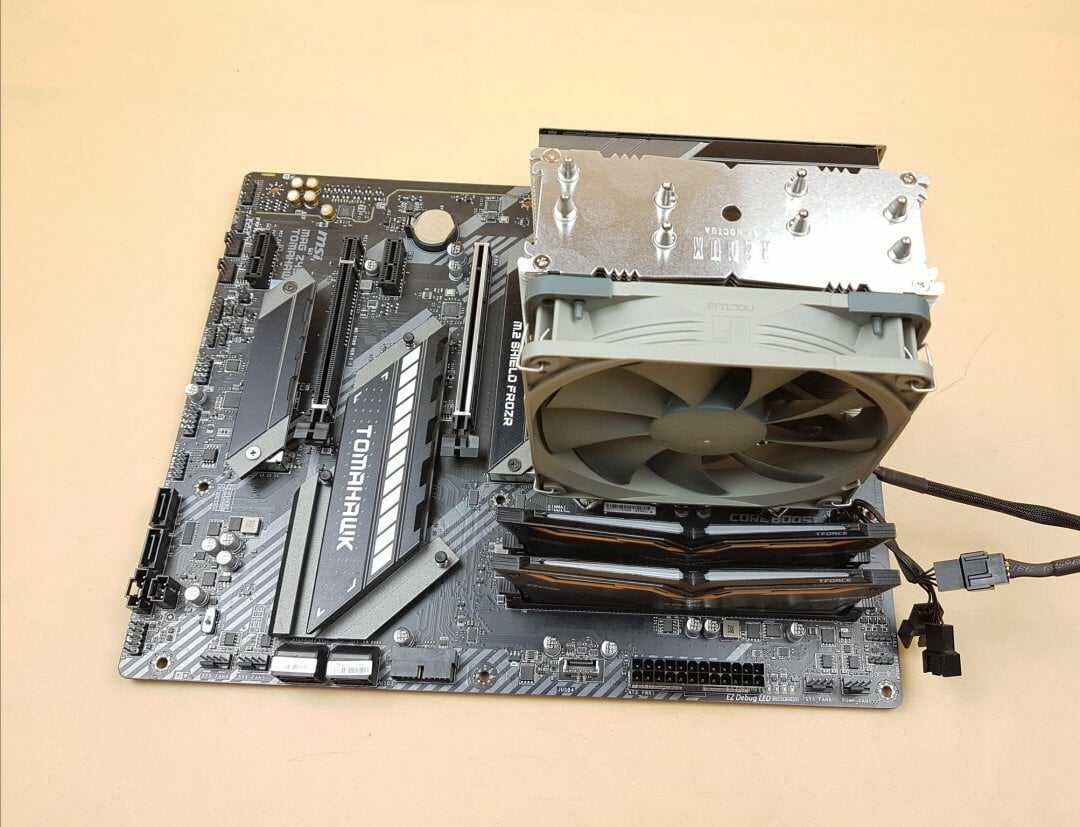

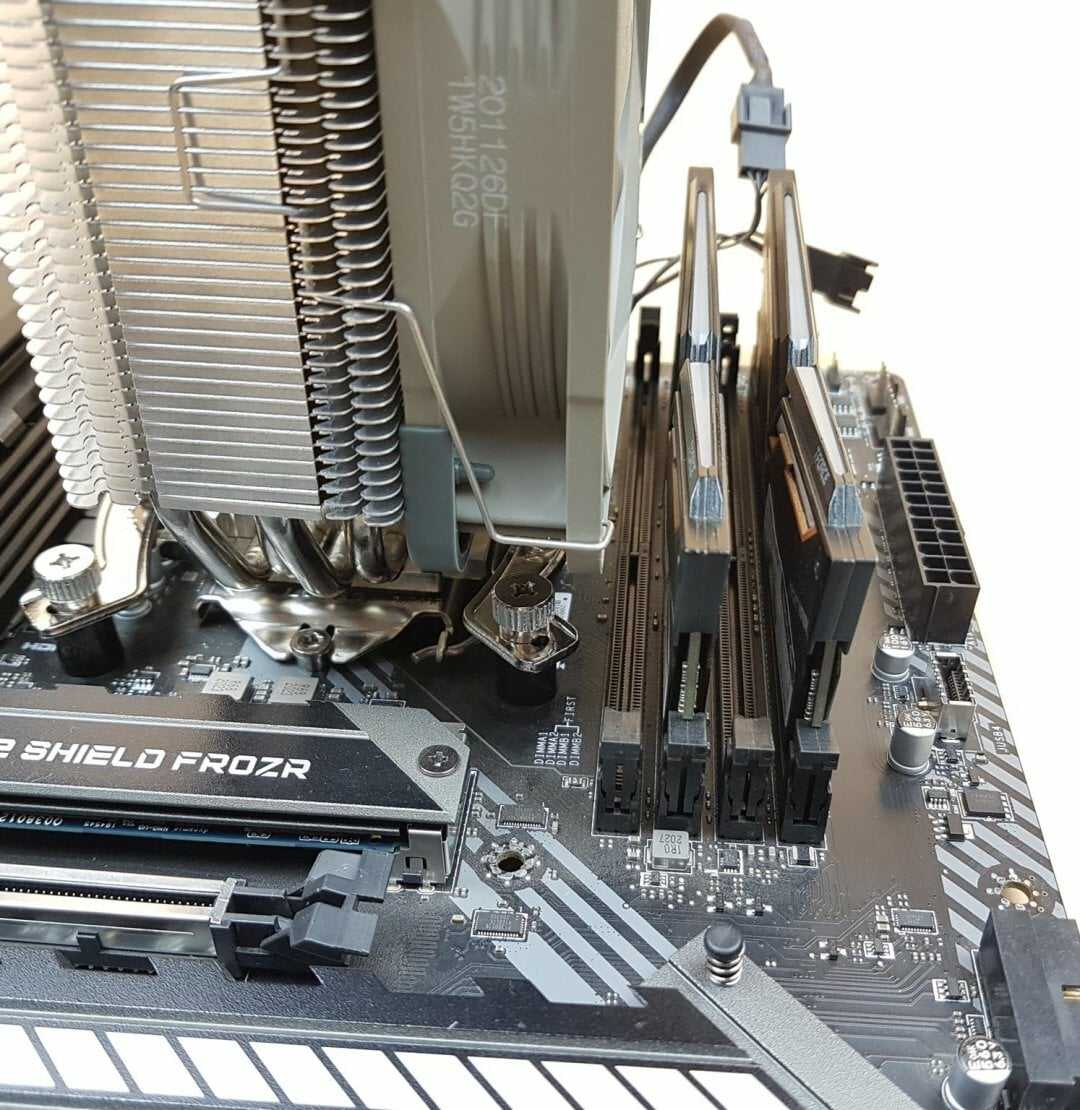

The fan does not overhang the DIMM slots and did not pose any issue to the T-Force NightHawk DDR4 RGB kit.

Being a slim 120mm cooler, the Noctua NH-U12S Redux has universal clearance for the RAM and PCIe slot.

Push/Pull Configuration

We have also tested the cooler in push/pull configuration for which NA-FK1 pack was used. With NH-FK1 the price of the cooling solution will be USD/Euro 66.80 which is roughly $6 above the USD pricing of the standard NH-U12S whereas the Euro pricing remains less than the standard edition. Not a bad move but we need to evaluate this pricing against the performance.

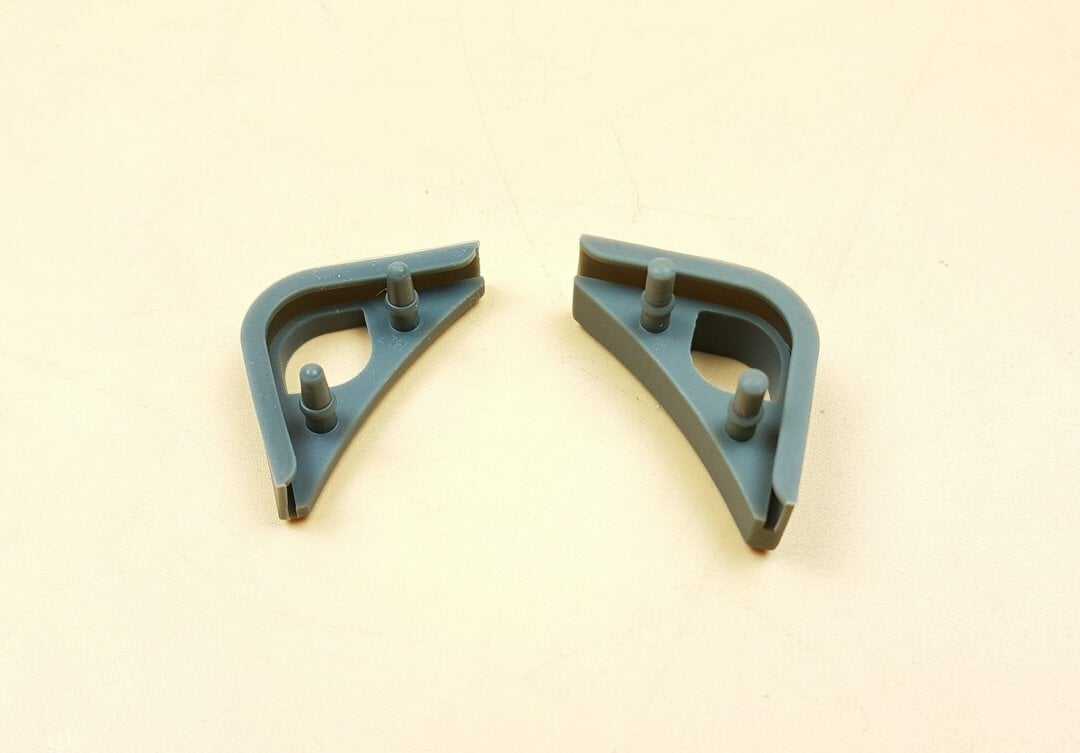

Noctua has provided NA-AVP2 with the NA-FK1 which is a thicker anti-vibration pad as compared to the NA-AVP1 provided with the NH-U12S Redux. Noctua has informed that this is done to have better input acoustic on the rear fan.

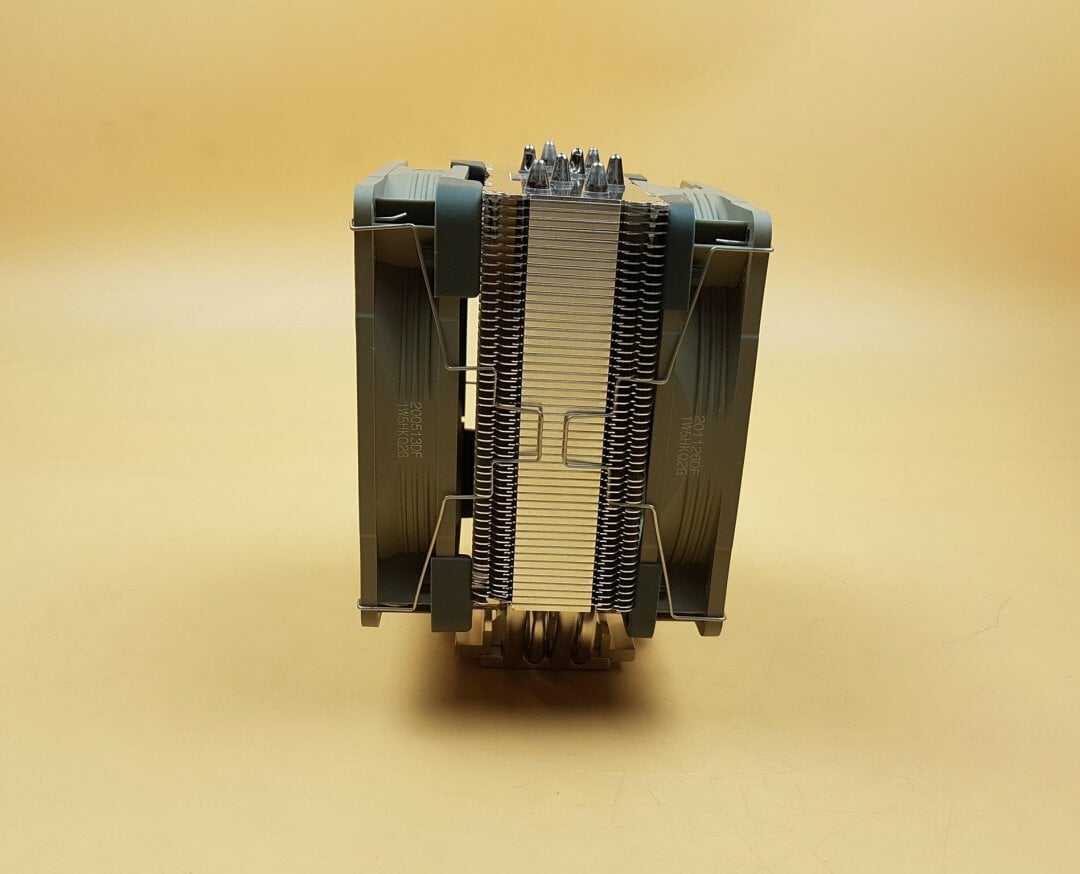

The above picture shows the side of the assembled cooler with both fans. Notice the wider gap between the heatsink and the rear fan.

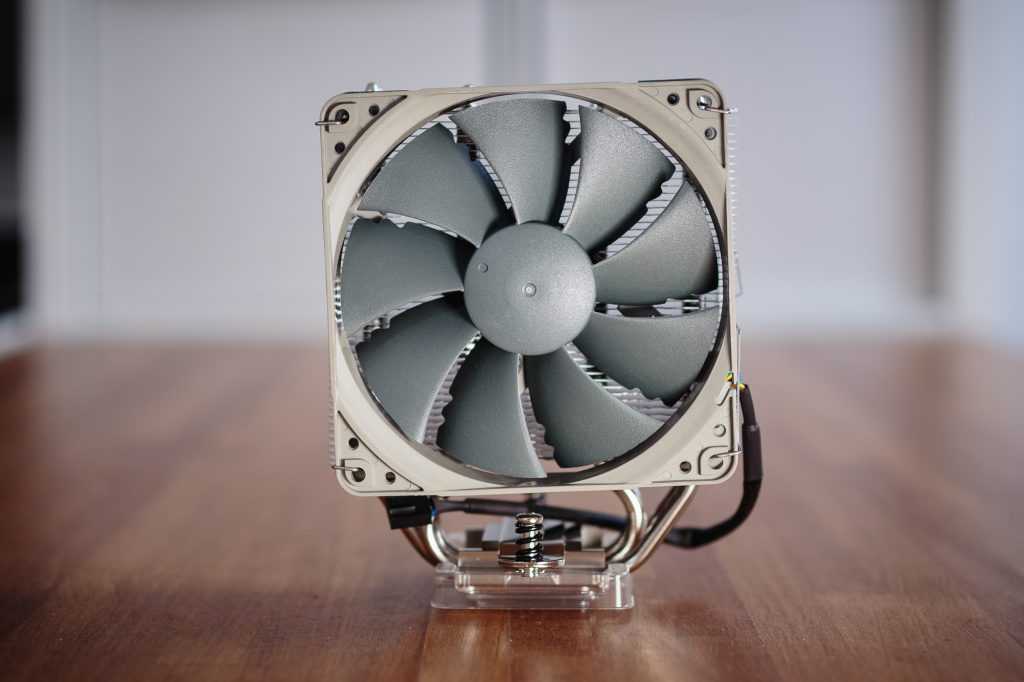

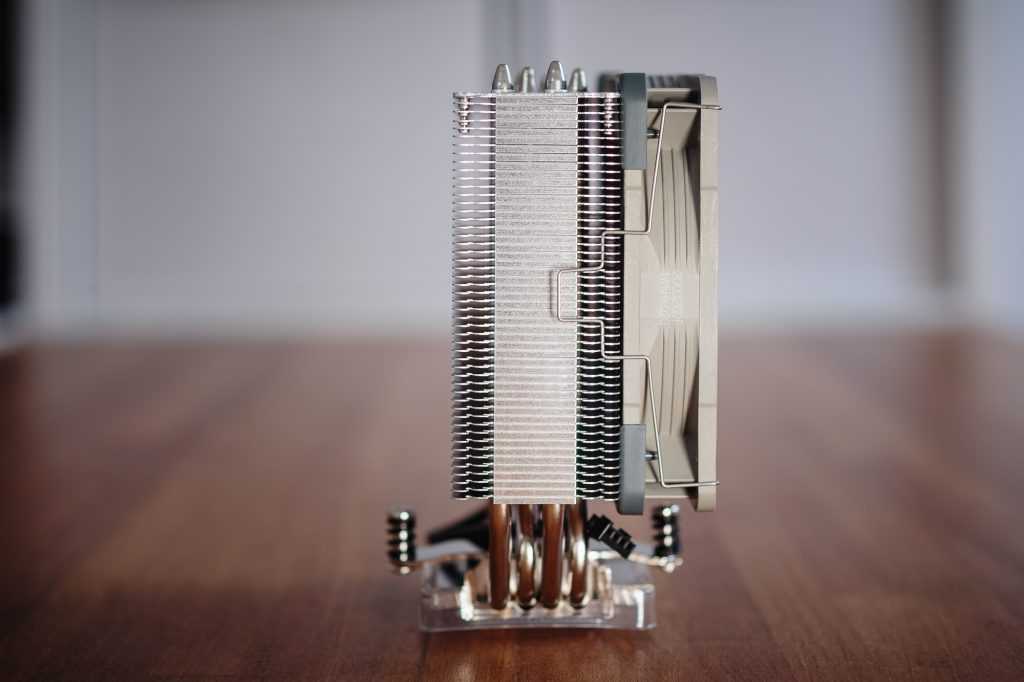

Here are few pictures of the cooler.
