What’s in the Box?
On this part of our Noctua Chromax Black Swap Series review, we’ll look at the fans’ packaging and contents.
Upon receiving our package, we got a total of five CPU fans, each packed in their hard cardboard boxes. The fan models we got include the Noctua NF-A20 PWM, NF-A12x15 PWM, NF-A9x14 HS-PWM, NF-A9 PWM, and NF-A8 PWM.
All of them displayed “Chromax” at the bottom-center, while the bottom features the names of the respective fans.
The upper left portion displays an illustration of the type of fan. It will give you an idea of how the products inside looks. Other than that, the name of the model is also listed there.
Flipping the boxes, you will find all the basic specifications of the fans. All of them are written clearly, and they come along with a QR code to the product page, respectively.
Like other products from Chromax, the fans’ packages are mostly white with a few black and brown accents. They sport a simple design which we consider pleasing to the eyes.

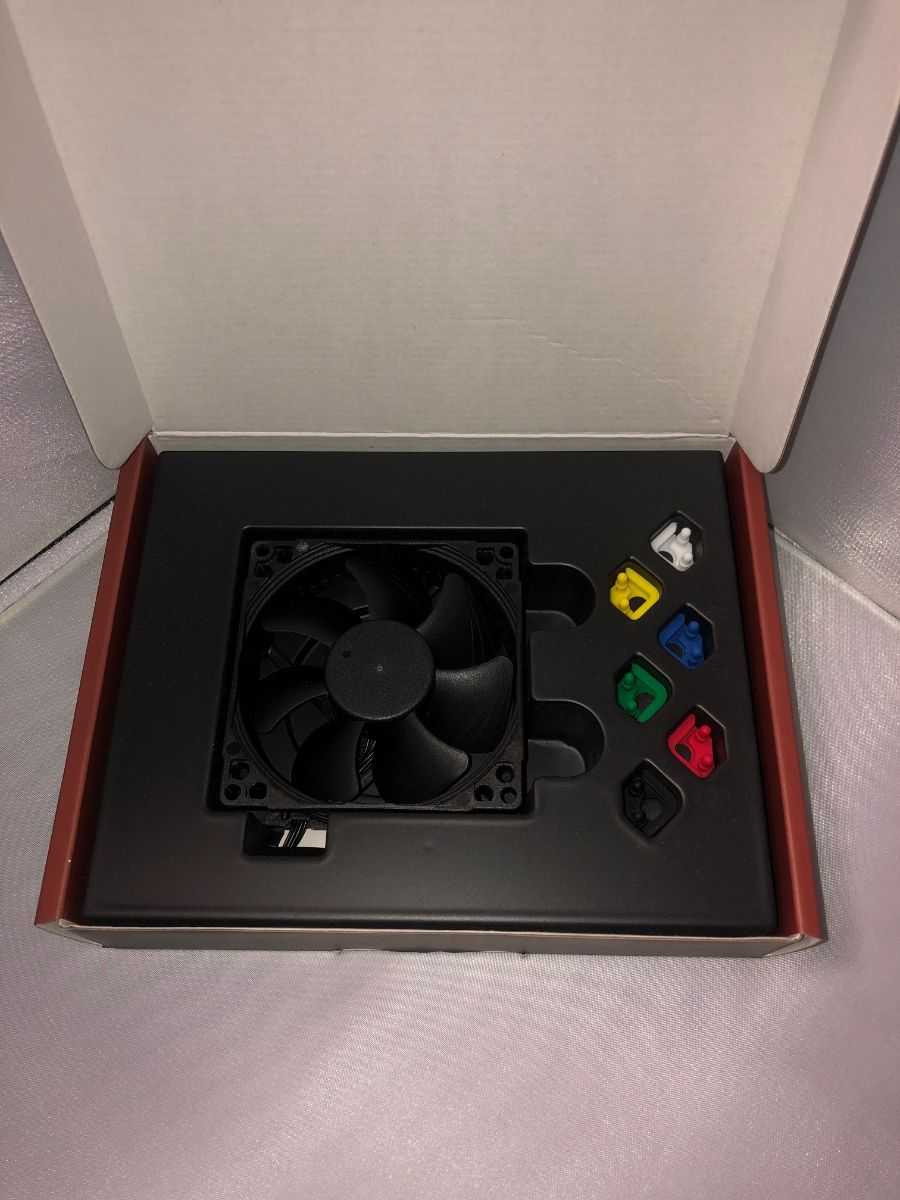

For the NF-A9x14 PWM and NF-A12x15 PWM fans, each of its boxes includes 8 NA-AVP anti-vibration pads in each color. Aside from these, the boxes also come with four fan screws for installation.
For the NF-A20, NF-A9, and NF-A8 fans, each model features four fan screws and eight black NA-AVP anti-vibration pads. These include four pieces of blue, red, green, yellow, and white anti-vibration pads.
Next, we’re talking more about the fans, and get in-depth details from our Noctua Chromax Black Swap Series review.
Noctua Chromax Black Swap Series – Product Features
Chromax Black Swap Edition

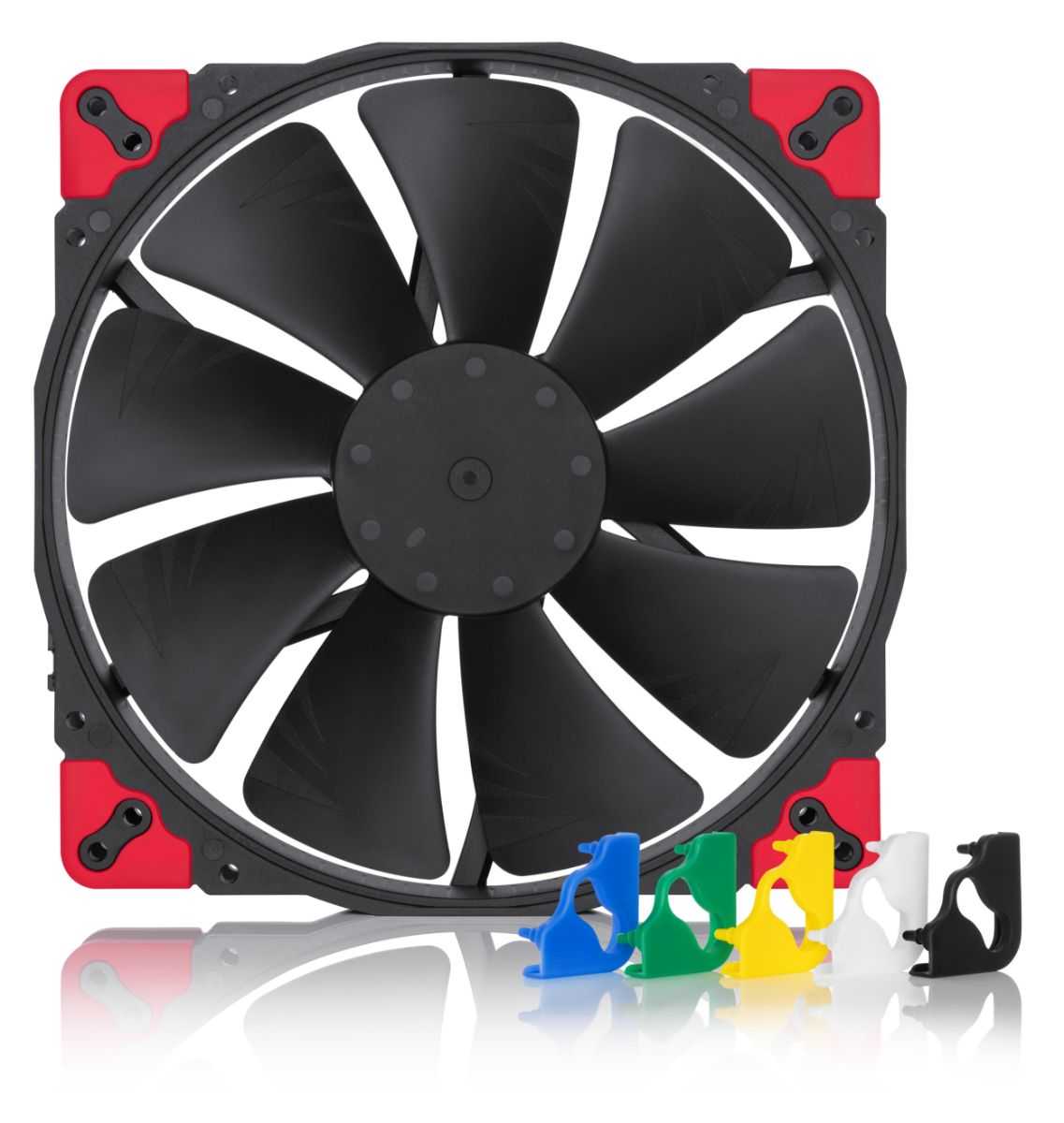

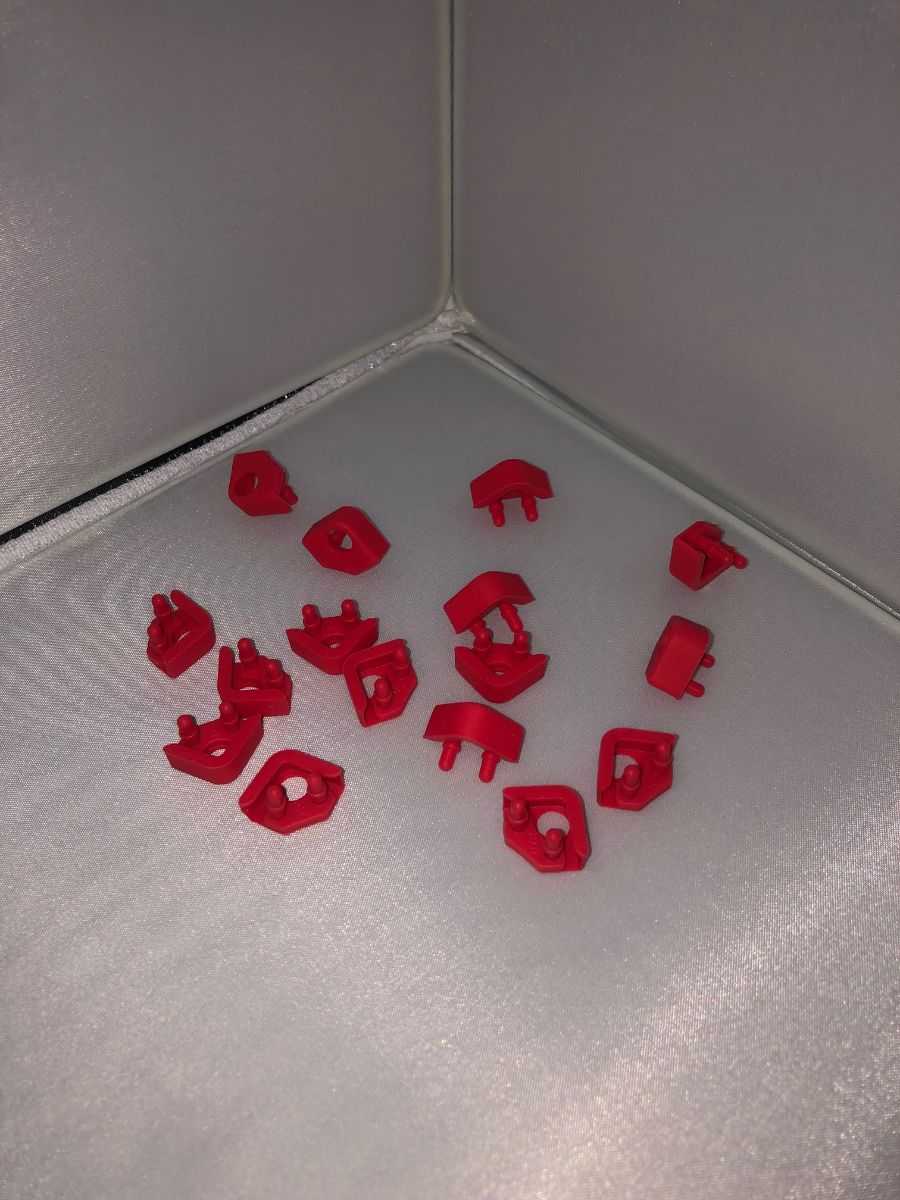

With the swappable anti-vibration pads that come in six colors, you can take advantage of color customization. These fans are also compatible with optional anti-vibration cables.
This series is perfect for enthusiasts who aim for premium-quality cooling fans that can be color-coordinated with your chassis. You can go for build themes like all black, black & white, black & red, and a lot more.
Award-winning Design
Noctua’s Chromax Black Swap Series consists of fans with award-winning designs. These have received tons of recommendations from the international press, and it’s a proven top choice for PC cooling needs. Its renowned efficiency has made it the first choice of a lot of enthusiasts around the world.
Optional Colored Cables
This line of fans utilizes a modular cabling system. They come pre-fitted with a sleeved NA-EC1 30-centimeter cable in black. For subtler color coordination, you can choose from white, blue, red, green, and yellow 30-centimeter NA-EC1 wires. Aside from this, you can also use the corresponding NA-YC1 Y-cables which are available for separate purchase.
Flow Acceleration Channels
The impeller of these Chromax Black Swap fans has suction side Flow Acceleration Channels. These speed up the flow of air at the essential external blade regions to reduce suction side flow separation. As a result, cooling is more efficient, and vortex noise is lower.
AAO frame
Noctua’s AAO or Advanced Acoustic Optimization frames come with anti-vibration pads. Also, it has the company’s exclusive Inner Surface Microstructures and Stepped Inlet Design. Both of these further enhance the fans’ performance and noise efficiency.
Stepped Inlet Design
The Stepped Inlet Design increases turbulence to the influx to enable conversion from laminar to turbulent flow. It decreases tonal intake noise while improving flow attachment and enhances suction capacity in environments that aren’t spacious.
Inner Surface Microstructures
The fan blades’ tips plough through the boundary layer formed by the Inner Surface Microstructures. It significantly suppresses flow separation from the blades’ suction side, resulting in less blade passing noise. It also improves pressure and airflow efficiency.
SSO2 Bearing
The Chromax Black Swap fans come with Noctua’s new and improved second generation SSO bearing, the SSO2. It places the rear magnet near the axis to improve stability, durability, and precision.
Custom PWM IC with SCD
The Chromax Black Swap fans support fully automatic PWM speed control with Noctua’s NE-FD1 PWM IC. It combines Smooth Commutation Drive or SCD technology to suppress PWM switching noises. It results in smoother torque impulses and low noise fans at low speeds.
Stops at 0% PWM
All fans in our Noctua Chromax Black Swap Series review, except for the NF-A20, stop at 0% PWM. It’s for semi-passive cooling for silent operation when on idle mode.
Optional Colored Anti-Vibration Mounts
For the NF-A9, Nf-A8, and NF-A20, you can purchase optional Chromax NA-SAV2 anti-vibration mounts. It allows for quick, convenient, and vibration-free cooling fan installation while matching the colors with the anti-vibration pads.
Тщательный осмотр
Если вы даже отдаленно знакомы с вентиляторами Noctua, тогда цветовая схема здесь не должна удивлять. NF-A12x25 PWM в своей текущей итерации принимает коричневый цвет с 9-лопастной крыльчаткой на квадратной раме. Но здесь есть много нового, чего раньше не было у Noctua, начиная с жидкокристаллического полимерного соединения, используемого для крыльчатки. Использование указанного материала помогает уменьшить его расширение от температурных и вращательных сил. Кроме того, Noctua утверждает, что материал значительно снижает акустику, и мы обязательно проверим вентилятор как в целом по производительности, так и в отношении производимого им шума
Обратите внимание на каналы, которые проходят по передней кромке каждого лезвия крыльчатки и, по словам Noctua, действуют как ускорители воздушного потока
Предложенная рамка — это система AAO от Noctua (Advanced Acoustic Optimization — Усовершенствованная акустическая оптимизация), которая использовалась с успехом для их предыдущих вентиляторов. На задней стороне также имеются четыре лопасти статора, расположенные перпендикулярно друг другу.
Все четыре угла с обеих сторон оснащены встроенными противовибрационными силиконовыми прокладками. Логотип Noctua напечатан на рамке, как и стрелки, указывающие направление вращения крыльчатки, а также воздушного потока, проходящего через вентилятор. Noctua использует превосходный SSO2 подшипник для этого вентилятора. Загерметизированный, он имеет снаружи латунную оболочку, но магнитное поле, создаваемое подшипником, по-прежнему достаточно сильное.
Вентилятор имеет один кабель для подключения питания
Таким образом, мы видим четыре отдельных провода, которые составляют кабель, и они имеют черную изоляцию, несмотря на несоответствие цвета, что очень важно по сравнению с коричневым корпусом. Прорезь начинается непосредственно перед краем рамки вентилятора
Сам кабель имеет длину 20 см, которая меньше, чем у большинства других вентиляторов, которые поддерживают жидкостное охлаждение, но отлично работает в сочетании с поставляемым удлинительным кабелем 30 см.
Как видно выше, встроенные резиновые прокладки легко снимаются и заменяются на одну другую поставляемую резиновую прокладку, которую мы рекомендуем использовать для крепления вентилятора на радиаторе. Это позволяет еще больше уменьшить вибрации, которые передаются на корпус через вентилятор, а также создать сплошной контактный слой с поверхностью радиатора.
Внешний вид
Смотрится черный суперкулер Noctua NH-D15 chromax.black очень эффектно. Это то, чего ждали многие пользователи. В остальном перед нами классический двухсекционный кулер с двумя вентиляторами, предназначенный для современных платформ AMD (исключение — сокет TR4)/Intel c TDP 220 Вт. Габариты суперкулера те же: 161 мм (длина) х 150 мм (ширина) х 165 мм (высота) при весе около 1,3 кг. Что стоит отметить, так это 6-и летнюю гарантию, даваемую на суперкулер.
Кроме черной окраски конструкция радиатора не претерпела изменений – двухсекционный с шестью 6 мм медными тепловыми трубками.
к асимметричной версии кулера Noctua NH-D15S, поэтому радиатор симметричный и оптимизированный для использования с высокими модулями памяти в случае установки только одного центрального вентилятора. Для этого нижние пластины имеют меньшую ширину (их 7 шт при общем количестве 45). В этом случае можно использовать память высотой до 64 мм против 32 мм в случае с двумя вентиляторами. Межреберное расстояние составляет 1.8 мм.
Профиль пластин у версии Noctua NH-D15 chromax.black, относительно Noctua NH-D15, не изменился и отличие кроется только в черной окраске, которая должна обеспечить результат охлаждения не хуже, чем вариант с никелировкой. Использование пайки для лучшего контакта тепловых трубок с пластинами не часто используется производителями кулеров, но у Noctua это есть.
Стоит отметить, что для верхней части у производителя есть накладки Noctua NA-HC3/HC4 в разном цветовом исполнении, позволяющие скрыть концы трубок и преобразить внешний вид.
Единственное место, где применена никелировка – основание. С точки зрения качества изготовления придраться очень тяжело. Оно ровное и гладкое.
В результате отпечаток термопасты получился отличным.
Методика тестирования
Обороты вентиляторов суперкулеров Noctua и Deepcool изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.
Для максимальной загрузки процессора AMD Ryzen 7 1700X применялась утилита LinX 1.0.0K AMD Edition (3 прогона, 12 Гбайт, время выполнения ~16 минут). Потребление системы в простое составило 80 Вт, под нагрузкой — 268 Вт.
Показания температуры снимались с помощью утилиты CPUID HWMonitor 1.39. На момент тестирования температура в помещении находилась на уровне 25,4 °С.
Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:
- Диапазон измерений: 30–130 дБ;
- Погрешность измерений: ±1,5 дБ;
- Точность измерений: 0,1 дБ.
Производительность
Напомним, что вентилятор рассчитан от 450 (+/- 20%) до 2000 (+/- 10%) оборотов в минуту. Приведенный образец перешел с 1941 об/мин при 100%-ном рабочем цикле PWM до 226 об/мин на 14% до выключения. Действительно, этот вентилятор отключается при более низких рабочих циклах, как обещает Noctua, если у вас есть совместимый контроллер PWM, конечно. Вентилятор запустился с 18%-ным рабочим циклом PWM и последовательно перемещался до 100% с минимальным гистерезисом в кривой RPM и PWM. Говоря об этом, он довольно линейный до тех пор, пока вентилятор не выключится, что хорошо с точки зрения возможности предсказать поведение вентилятора, просто устанавливая кривую вентилятора в диапазоне 15% — 100% рабочего цикла. Вентилятор, способный полностью прекратить вращение, также означает, что у вас будет тихая система при минимальных нагрузках.
Ниже приведены сравнительные диаграммы для некоторых вентиляторов, проверенных до сих пор при установленных значениях RPM (или как можно ближе к ним).
Мы включили вентиляторы в список, у которых номинальная частота вращения в минуту составляет 50 об/мин, что означает, что некоторые вентиляторы находятся в определенных диаграммах, только если их номинальная скорость превышает 50 об/мин от порогового значения (например, Corsair SP120 RGB) или они просто недостаточно замедляются (например, NB-eLoop B12-4). Аналогично, выбранные конкретные значения RPM отражают сценарии использования, наиболее популярные с водяным охлаждением, хотя некоторые вентиляторы (например, Noctua NF-A12x25) выше. Графики должны рассматриваться для сравнения только в этом наборе результатов и не должны сравниваться с результатами другого теста из-за различных условий тестирования.
NF-A12x25 — фантастический вентилятор, и очень радостно видеть продукт, который имеет показатели производительности и уровня шума. Действительно, мы видим, что NF-A12x25 является одним из самых тихих из до сих пор тестируемых вентиляторов
Он примерно такой же тихий, как Phanteks PH-F120MP, который мы рекомендовали тем, кто уделяет приоритетное внимание шуму, сохраняя при этом производительность, а также Corsair ML120 PRO RGB, который мы рекомендовали как наиболее производительный. Сегодня, несмотря на фактор стоимости, Noctua NF-A12x25 — наша общая рекомендация для жидкостного охлаждения с точки зрения производительности / шума
Как в работе
Самый интересный момент обзора — включение ПК с новой системой охлаждения. Любопытно, во-первых, насколько низко сможет опуститься температура стараниями Noctua Nh-D15 chromax.black. Во-вторых, насколько тихим окажется это решение.
Обзор корпусных вентиляторов Noctua NF-A14, NF-S12A и контроллера NA-FC1
Сегодняшний тестовый стенд представлен следующими компонентами.
- Монитор: Philips 276E.
- Процессор: Intel Core i5-9600KF.
- Материнская плата: Asus TUF H370 Pro Gaming.
- Охлаждение процессора: Noctua NH-D15 chromax.black.
- Видеокарта: Sapphire Pulse Radeon RX 5700XT.
- Оперативная память: 2×IRDM PRO DDR4 8 Гб.
- Системный накопитель данных: Western Digital WD SN750 Black NVMe SSD 500 GB.
- Дополнительный SSD: Western Digital Blue 1Tb (WDS100T1B0A).
- Дополнительный SSD: ADATA XPG SX8200 Pro 256 Gb.
- Жёсткий диск: Toshiba HDWT360 6 TB.
- Корпус: Cooler Master MasterBox MB 520, с дополнительными вентиляторами AeroCool Astro 12 Pro, AeroCool Rev Red.
- Звук: Creative Sound Blaster AE-7.
- Блок питания: Seasonic PRIME GX-750.
- Операционная система: Windows 10 Professional version 1909.
Мы собрали вариант с 2 активными вентиляторами, при этом память у нас низкопрофильная. Отвод теплого воздуха из корпуса по стандартной схеме — через заднюю стенку.
При включении ПК датчики показывают температуру ниже 30 градусов! Но, к сожалению, таковая держится лишь некоторое время. Затем постепенно корпус внутри прогревается и температура процессора тоже растёт до 31 градуса в простое. 32 градуса получаем при выполнении каких-то простых офисных задач вроде набора этого самого обзора, либо при просмотре веб-сайтов. Разумеется в момент открытия новой страницы, когда браузером обрабатываются скрипты и производится рендеринг, температура повышается ещё немного. Может подняться до 33 или 35 или даже большего количества градусов. Тут уж зависит от сложности сайта. Но происходит это буквально на секунду или даже более короткие временные интервалы. Затем температура возвращается до привычных 31-32 градусов.
В BIOS выставлен тихий режим работы кулеров с разгоном лишь при необходимости. Ранее нам в подобные моменты загрузки приложений или прогрузки сайтов удавалось услышать повышенные обороты кулера на 0,5 или более секунд. В случае с Noctua NH-D15 chromax.black шумовой фон не изменяется, тишину он не нарушает.
Мы были приятно удивлены, но его не слышно и в более сложных задачах. Запускаем, например, бенчмарк Cinebench, разогревая процессор до 55 градусов и даже в какой-то пиковый момент до 62 градусов, видим, что корпусной AeroCool Rev Red начал трудиться активнее, о чём сигнализирует его подсветка, но из корпуса выходит всё ещё прохладный, даже не тёплый воздух, а ухом услышать увеличение шума не удаётся. Что ж, отличный результат.
Запуская, например, Diablo III, тоже не слышно повышения уровня шума. Но в случае с играми в какой-то момент становится слышна видеокарта.
Отметим также, что Noctua не обманывает пользователя, сообщая, что вентиляторы кулера благотворно влияют на «климат» внутри системного блока в целом. Ранее наш NVMe SSD Western Digital SN750 Black работал при средней температуре 42 градуса. При этом такого значения удалось достичь, используя дешёвый радиатор с Aliexpress, без него он был ощутимо более тёплым. А при установке Noctua NH-D15 crhromax.black с двумя активными вентиляторами, температура SSD при офисных нагрузках снизилась до 37-40 градусов.
Кроме того, мы попробовали нагружать связку Intel Core i5-9600KF + Noctua NH-D15 chromax.black другими бенчмарками и задачами, замеряя максимальную температуру, которой удалось достичь. По отчётам датчиков процессор большую часть времени работает на частоте 3,9-4.0 ГГц. В таблице ниже приведём пиковые значение температуры. Но стоит заметить, что во время испытаний температура лишь в какие-то моменты подскакивала до полученных значений, не удерживаясь таковой более нескольких секунд. Средняя температура значительно ниже.
| Испытание | Максимальная температура, градусов |
| Стресс-тест в Prime95: | 69 |
| Стресс-тест процессора в AIDA64: | 32 |
| Overwatch: | 55 |
| Diablo III: | 59 |
| Counter Strike GO: | 59 |
| Cinebench: | 59 |
| Intel Extreme Tuning Utility (стресс-тест): | 59 |
| Intel Extreme Tuning Utility (бенчмарк): | 58 |
| Intel Processor Diagnostic Tool: | 65 |
| UserBenchmark: | 58 |
| EZ-CD (Flac —> AAC, 539 Мб): | 55 |
| 7-zip (ultra-компрессия, 539 Мб): | 49 |
| CPU-Z (бенчмарк): | 54 |
| AnTuTu HTML Test: | 50 |
| PassMark Perfomance Test: | 62 |
| GeekBench 5: | 57 |
| Photoshop (save for web, ресайз картинки, применение фильтра): | 49 |
Performance
This time on our Noctua Chromax Black Swap Series review, we’re going to see how efficient these fans perform. With these Noctua CPU fans, the soft rubber corners on them effectively prevent any form of vibration on your case. So, when you switch on the system and the fans, no vibrations will travel from the fan to your chassis.
Even during heavy loads, these fans remained quiet, and they also had excellent output which was quite notable. When it comes to the speed reducers, we were glad that it still allowed PWM controls.
When we speak of PWM, its circuits didn’t click during the time of testing. They remained utterly silent, and that’s a huge plus for us.
Overall, the Noctua Chromax Black Swap Series fans performed excellently. We didn’t experience any troubles during our entire tests, and it remained silent the whole time. It kept our system cool, just like how these fans should work.
With that, these fans get two thumbs up from us, and we’d highly recommend them too.
Specifications
This part of our Noctua Chromax Black Swap Series review focuses on the specifications for each of the fans.
NF-A12x15 PWM
The NF-A12x15 measures 120 x 120 x 15 millimeters. It has a rotational speed of (+/-10%) 1,850 RPM and minimum rotational speed (PWM +/-20%) of 450 RPM.
Its airflow is 94.2 m³/h, 1.53 millimeter H20 static pressure, and 23.9 dBA for acoustical noise. Maximum input power reaches 1.56 Watts while the total input current is 0.13 Amperes.
The fan’s operating voltage is 12 Volts and 5 Volts for its Voltage PWM signal.
NF-A20 PWM
This NF-A20 PWM fan measures 200 x 200 x 30 millimeters and has an airflow of 146,9 m³/h. Its standard rotational speed (+/-10%) is 800 RPM while its minimum speed (PWM +/-20%) goes for 350 RPM.
The fan has an acoustical noise of 18.1 dBA with a static pressure that reaches 1.08 mm H₂O. Maximum input power reaches 0.96 Watts while the total input current is 0.08 Amperes. For its operating Voltage and Voltage PWM signal, the fan has 12 Volts and 5 Volts.
NF-A9x14 HS PWM
This specific Chromax Black Swap model is 92 x 92 x 14 millimeters with a static pressure of 2.11 millimeters H₂O. Its minimum rotational speed is 600 RPM, but the standard is 2,500 RPM.
Airflow comes in at 57.5 m³/h, acoustical noise is 23.6 dBA, while total input power reaches 2.52 Watts. Also, the NF-A9x14 uses 12 Volts for operation while 0.21 Volts for the voltage PWM signal.
NF-A9 PWM
This fan has a measurement of 92 x 92 x 25 millimeters. It operates at 12 Volts with a static pressure of 2.28 mm H₂O. For its airflow, it reaches 78.9 m³/h while 22.8 dBA is its standard acoustical noise.
The NF-A9’s rotational speed is 2,000 RPM though its minimum can go down to 400 RPM. For the total input power and current, the fan uses 1.2 Watts and 0.1 Amperes, respectively.

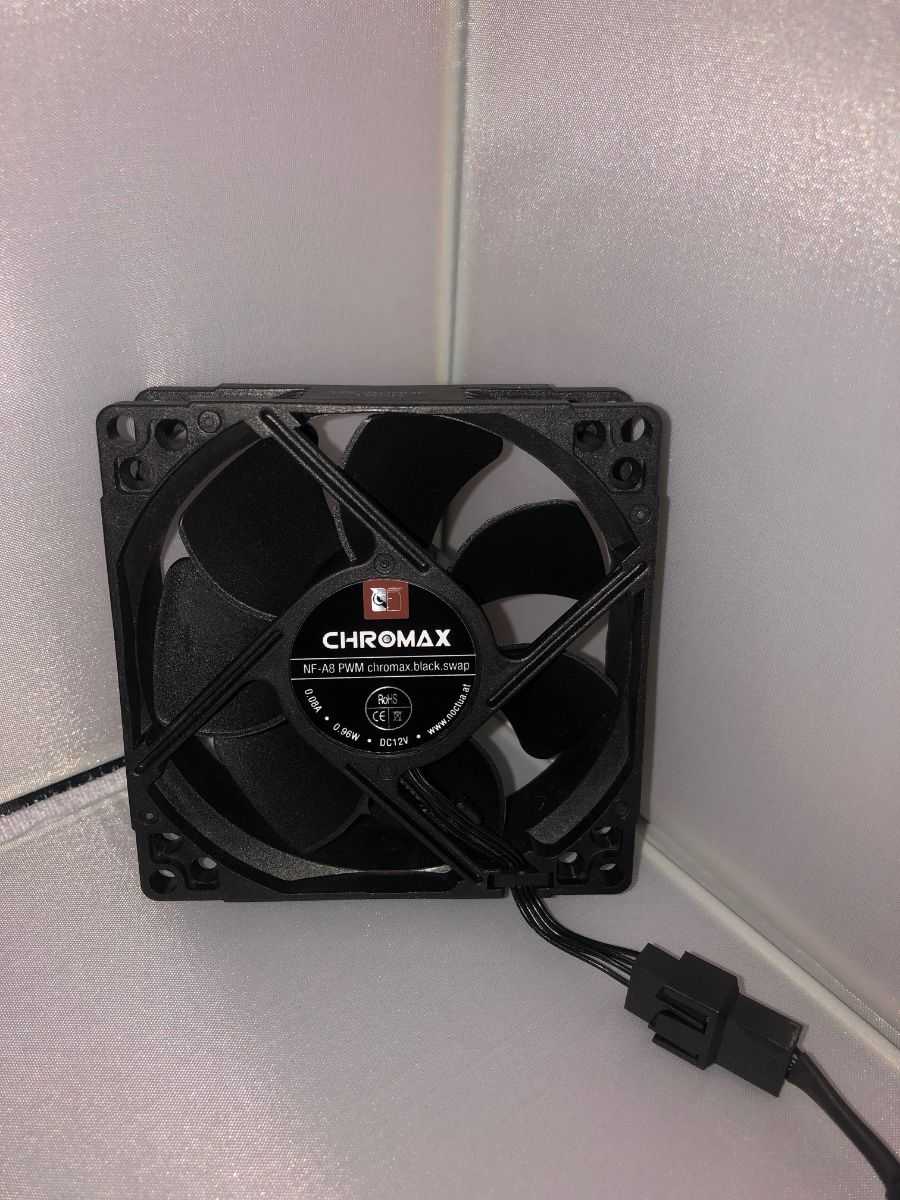

NF-A8 PWM
This fan operates at 12 Volts with a maximum input power of 0.96 Watts. When it comes to its maximum input current, it reaches 0.08 Amperes while airflow is 55.5 m³/h.
The NF-A8’s acoustical noise is at 17.7 dBA, and static pressure is 2.37 mm H₂O. Its standard rotational speed is 2,200 RPM while the minimum number it reaches is 450 RPM. Lastly, the fan measures 80 x 80 x 25 millimeters.
For all the fans, they feature a 4-pin PWM connector, as well as 1 + 30-centimeter NA – EC1 extension cable. There’s an SS02 bearing, 105 x 105 millimeters for the mounting hole space, plus over 150,000 hours of MTTF.
The next part of our Noctua Chromax Black Swap Series review will be about the essential features of the fans.
Дополнительные аксессуары
Noctua также добавил несколько дополнительных аксессуаров, и они были признаны важными, чтобы заслужить отдельный заголовок для себя. Прежде всего, это контроллер вентилятора Noctua NA-FC1, который поставляется в черной картонной коробке с длинной наклейкой, где напечатана соответствующая информация. На обратной стороне крыши этой упаковки находится печатная благодарственная записка от Noctua для клиента. Остальная часть содержимого удерживается на месте слоем формовой пены, что отлично смотрится с точки зрения транспортировки.
В комплект поставки входят: 3-полосный разделительный кабель NA-SC1, входной кабель NA-EC1 и входной кабель NA-AC4 с адаптером питания, который заканчивается разъемом питания SATA. Сам контроллер довольно мал с точки зрения его размера (21 x 25 x 48 мм), поэтому его легко убрать из поля зрения, если это необходимо. Как бы то ни было, контроллер вентилятора NA-FC1 был разработан для всех вентиляторов NW Noctua 12 В и 5 В, но будет работать с большинством сторонних вентиляторов с напряжением 12 В. В верхней части находится шкала для ручного управления с использованием диапазона рабочих частот PWM 0% — 100% на случай, если вы захотите использовать его как автономный контроллер, а не как дополнительный элемент для системы управления PWM материнской платы, хотя для точного контроля нет маркеров. Вместо этого Noctua имеет оранжевый светодиод состояния различной яркости, пропорциональный циклу заполнения PWM, установленному на циферблате. Существует также небольшая кнопка рядом с циферблатом, которая при нажатии активирует зеленый светодиод состояния, обозначающий режим «Без остановок», который ограничивает минимальную скорость вращения вентиляторов до 300 об/мин или около того. С вентиляторами, которые не могут опускаться до 300 об/мин или ниже, эта кнопка практически ничего не делает. Контроллер вентилятора Noctua NA-FC1 PWM поставляется с той же 6-летней гарантией, что и вентилятор NF-A12x25.
У нас нет вентилятора NF-A12x25 cromax-версии, но его аксессуары также полезны. Например, если вы считаете, что кабели в черной оплетке вам не по вкусу, аксессуары cromax-версии Noctua NA-SYC1 и NA-SEC1 поставляются в других цветовых вариантах: синий, зеленый, красный, белый и желтый. Первый представляет собой набор из трех кабелей с разделителем Y, а последний — набор из четырех удлинительных кабелей длиной 30 см, каждый из которых имеет муфту для теплоотвода. Однако здесь не так много нового цвета, поскольку разъемы по-прежнему имеют черный цвет. Каждый кабель также имеет наклейку посередине с номером детали на одной стороне и логотипом Noctua на другой.
Еще один интересный аксессуар, по крайней мере, для тех, кто не хочет разных вентиляторов, но планирует использовать 140-миллиметровые радиаторы / кулеры, — это комплект адаптеров Noctua NA-SFMA1. Этот комплект содержит набор из двух монтажных адаптеров с квадратной рамкой от 120 до 140 мм, а также восемь противовибрационных резиновых креплений, если использовать вентилятор на корпусе. Монтажный адаптер выполнен с учетом NF-A12x25, совместим с несколькими другими вентиляторами Noctua 120 мм, но может быть несовместим с любыми сторонними 120-миллиметровыми вентиляторами благодаря конструкции рамы. В идеале вы должны использовать 140-миллиметровые вентиляторы со 140-миллиметровыми радиаторами, но Noctua заявляет, что их внутреннее тестирование показывает, что эта комбинация адаптера и NF-A12x25 превосходит большинство 140-мм вентиляторов.
