Introduction & Closer Look
Everyone loves a collaboration, right? So when the news broke back in May this year that Cryorig were teaming up with NZXT to supercharge their already impressive H7 CPU cooler, our request went in for a sample as soon as they landed.
The result of this project is the Cryorig H7 Quad Lumi… A cooler that boasts a tweaked design to improve performance, plus the addition of RGB lighting controlled by the NZXT CAM software.
The Cryorig H7 Quad Lumi has support for all the major Intel and AMD sockets, including AM4. The sockets supported are:
AMD
AM4/AM3(+)/AM2(+)/FM2(+)/FM1
Packaged as standard with the H7 Quad Lumi is a 120mm fan, with a maximum RPM of 1600. Powered by a 4 pin PWM connection, the fan also boasts a white led during operation.
In addition to the fan header, the main unit is also equipped with a USB 2.0 motherboard connector, which powers the RGB lighting effects.
The cooling array sports a striking design element, that Cryorig have badged “Hive Fin Technology”. This promises enhanced efficiency, by exhausting hot air quicker thanks to this design.
With the unit fully assembled, I must say it looks really good. Cryorig have resisted the temptation to over use transparent plastic on the fan, keeping it to the fan blades alone, which contrast nicely with the black outer casing.
The plastic cap that sits atop the fin stack gives it a stealthy look, but offers a little glimpse into what is to come during operation, with the Cryorig logo etched into the centre. I’m already a fan of how the H7 Quad Lumi looks… and it hasn’t even shown us its party trick yet!
The RGB effects are controlled using the NZXT CAM software. I have fallen foul of this software in the past, when it refused point blank to work with a Kraken cooler. However, it seems that those gremlins have been ironed out, as once downloaded it performed exactly as it should, and allowed us to have a play with the lighting effects on offer with the Cryorig.
The light emitting from the bottom of the unit floods the motherboard with colour, with the Cryorig logo also bringing the top of the unit to light nicely, set against the black backdrop.
So the unit looks amazing… but how does it perform?
Программное обеспечение
Каждая компания считает своим долгом выпустить программное обеспечение по отслеживанию параметров комплектующих и разгона. Чаще всего упоминается утилита MSI Afterburner. Но разработчики из NZXT решили объединить инструментарий и сосредоточить все возможности в едином удобном интерфейсе, рассчитанного не только на конечного покупателя, но и оверклокера. Программа, которая вышла под общим названием CAM,претендует на звание самого универсального инструмента. «Какое отношение имеет компания NZXT с нашей тестируемой моделью», — спросите вы? На мероприятии ComputeX в том же 2016 году разработчики заявили об альянсе и совместной разработке.
Программа позволяет отслеживать и записывать все необходимые данные: сетевую активность, нагрузки, температуры, напряжения, «здоровье» жесткого диска (SMART), а также регулировать скорость вращения вентиляторов. То есть утилита NZXT CAM старается перенять на себя все полезные обязанности и функции.
Помимо детальной информации по температурным показателям и сборе статистики, программа отображает подробную информацию об используемых компонентах.
Кроме этого NZXT CAM может заменить Fraps и RTSS по выводу на экран счетчика ФПС и другой полезной информации.
Особняком стоят вкладки с разгоном графического ускорителя (на данный момент регулировка напряжения недоступна) и настройка зон подсветок подключенной периферии. В нашем случае доступна регулировка свечения логотипа и нижнего торца кулера Cryorig H7 Quad Lumi. На выбор пользователя поддерживаются 8 режимов, в каждом из которых можно задать скорость срабатывания и цветовой профиль.
Thermal Performance
Since our previous cooling reviews prior to November 2016, we have decided to update the method accordingly for better and consistent results. It isn’t ideal running Prime95 for a prolonged period of time and if you get called away to do something, it could be left running for much longer than needed. Our new methodology involves running a very stressful multi-threaded performance benchmark called ROG RealBench.
It should also be noted that the reason we omit acoustic/noise testing is due to an inaccuracy within the readings and method. To provide truly accurate readings, you need a lab setting with the same ambient noise on an hour by hour, day by day and week by week basis. As ambient noise can increase at different times of the day, we believe that it’s pointless providing noise testing if we can’t measure consistent and accurate data due to our office being a busy setting.
Test Setup
- CPU – Intel Core i7 6700k – (4.2GHz at 1.25v & 4.5GHz at 1.38v)
- Motherboard – Asus ROG Maximus VIII Hero Alpha
- GPU – ZOTAC GTX 1060 AMP! Edition
- RAM – Crucial Ballistix Elite 16GB DDR4 3000MHz
- PSU – BeQuiet Dark Power Pro 11 1000w
- SSD – Crucial MX300 525GB SSD
- Case – Cooler Master Test Bench V2
- Monitor – Philips P-Line 241P6 4K Ultra HD
Idle Testing Methodology
To test each cooler at idle, the minimum temperature is taken after leaving the PC with only start-up programs on Windows 10 being allowed to run for 5 minutes. After this, the minimum temperature with the core temperature being offset against the room temperature; thus achieving delta.
Load Testing Methodology
To load test, we run RealBench while selecting the heavy multitasking benchmark only. We run this a maximum of 3 times concurrently and the maximum temperature recorded is taken. This temperature is deducted from the current room temperature and our final delta temperature is provided.
Conclusion
Performance
Apart from an anomalous reading during idle whilst overclocked at 4.5GHz, the performance of the Cryorig H7 Quad Lumi is fantastic… and dethrones the previous best air cooler we had previously seen, in the shape of the Cooler Master MasterAir Pro 4.
The H7 Quad Lumi sits at least a degree colder than any other air cooler in our charts, and is now the benchmark for others to aspire to.
Design
I am a huge fan of the design that Cryorig have employed for the H7 Quad Lumi, and RGB fanatics will be in awe of the amount of light that the unit emits, particularly from underneath the fin stack. If RGB isn’t your thing at all, then you can turn them off… or just go for the standard H7 Quad, saving yourself a few quid in the process. Talking of money…
Value
The H7 Quad Lumi isn’t cheap… at the time of the review it is retailing for £55.99 in the UK, which is around a £20 premium over the standard H7 when that launched a few months ago. However, as well as the addition of the RGB light show, Cryorig have tweaked the design for additional performance, including an additional heat pipe, taking the total up to four on the unit.
Final Thoughts
There we have it… a cooler that looks amazing, and performs just as well. The only thing it could possibly be faulted on is that it isn’t cheap. When we hand out our Platinum award, price doesn’t come into it anyway… and that’s what the Cryorig H7 Quad Lumi is getting, the Play3r Platinum award.
Huge thanks to Cryorig for sending the H7 Quad Lumi in for review.
-
Performance
-
Design
-
Value
4.8
Summary
Pros:
– Excellent performance… the best air cooler we have tested to date
– Stunning looks, and RGB fanatics will love the light show it gives
– Easy to assemble & mount to the motherboard
Cons:
– It isn’t cheap… but it’s worth it!
Sending
Упаковка и комплектация

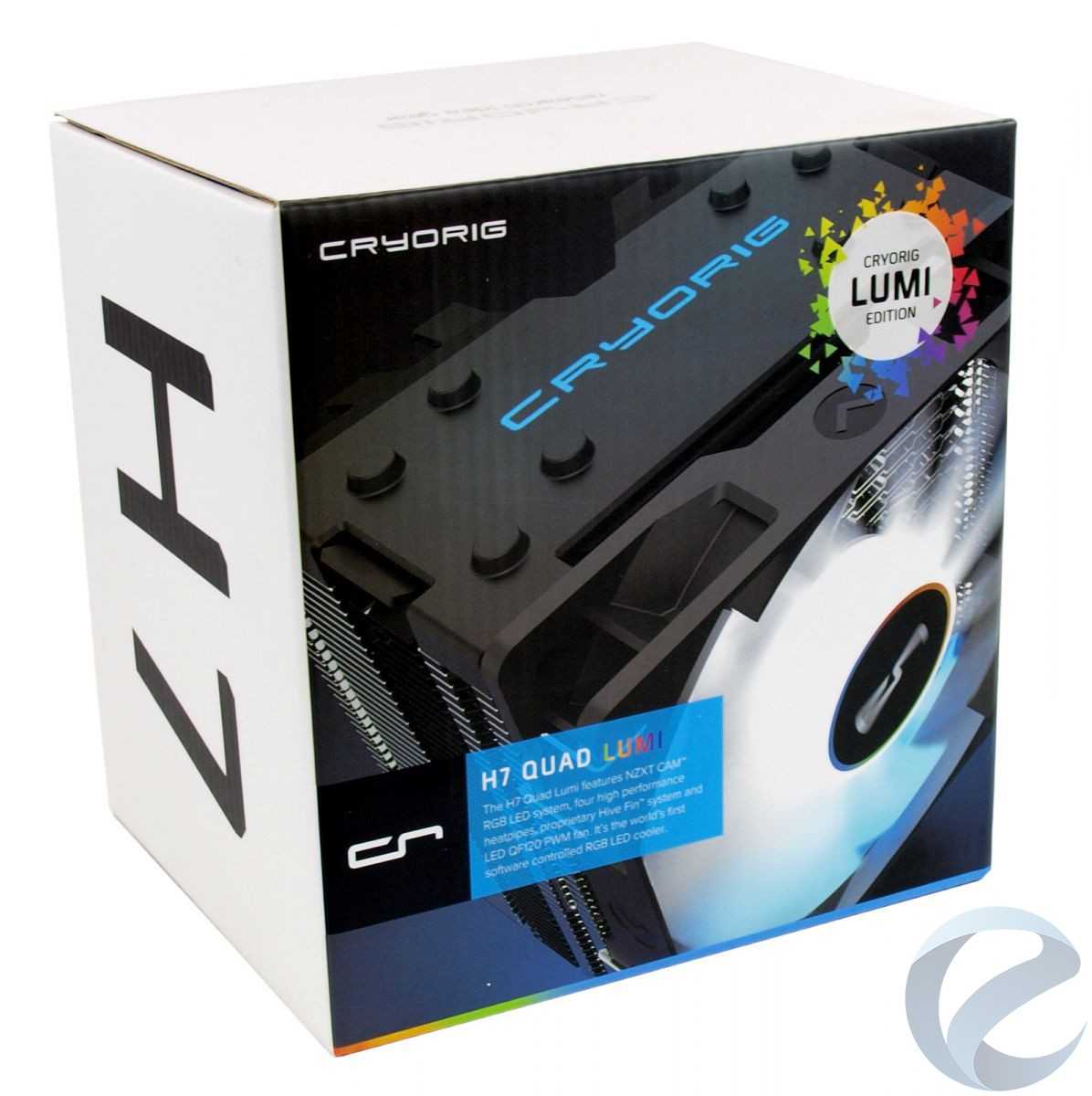

Процессорный кулер Cryorig H7 Quad Lumi поставляется в небольшой, но яркой и запоминающей упаковке. На лицевой стороне размещено изображение процессорной системы охлаждения во всей красе, а главная «изюминка» охладителя кроется в наименовании и отмечена отдельным стикером с надписью «LUMI Edition». Новинка разработана совместно с компанией NZXT, обладает настраиваемой подсветкой RGB и поддерживается фирменной утилитой NZXT CAM.
Если одна грань скромно разместила литеры серии «H7», то другие стороны упаковки блещут изобилием технической информации.
Разработчики из Cryorig приводят краткое описание модели H7 Quad Lumi, характеристики и скриншот из утилиты NZXT CAM. Нижний ряд занимают логотипы поддерживаемых процессорных сокетов, а торцы коробки отведены под достоинства и особенности продукта.

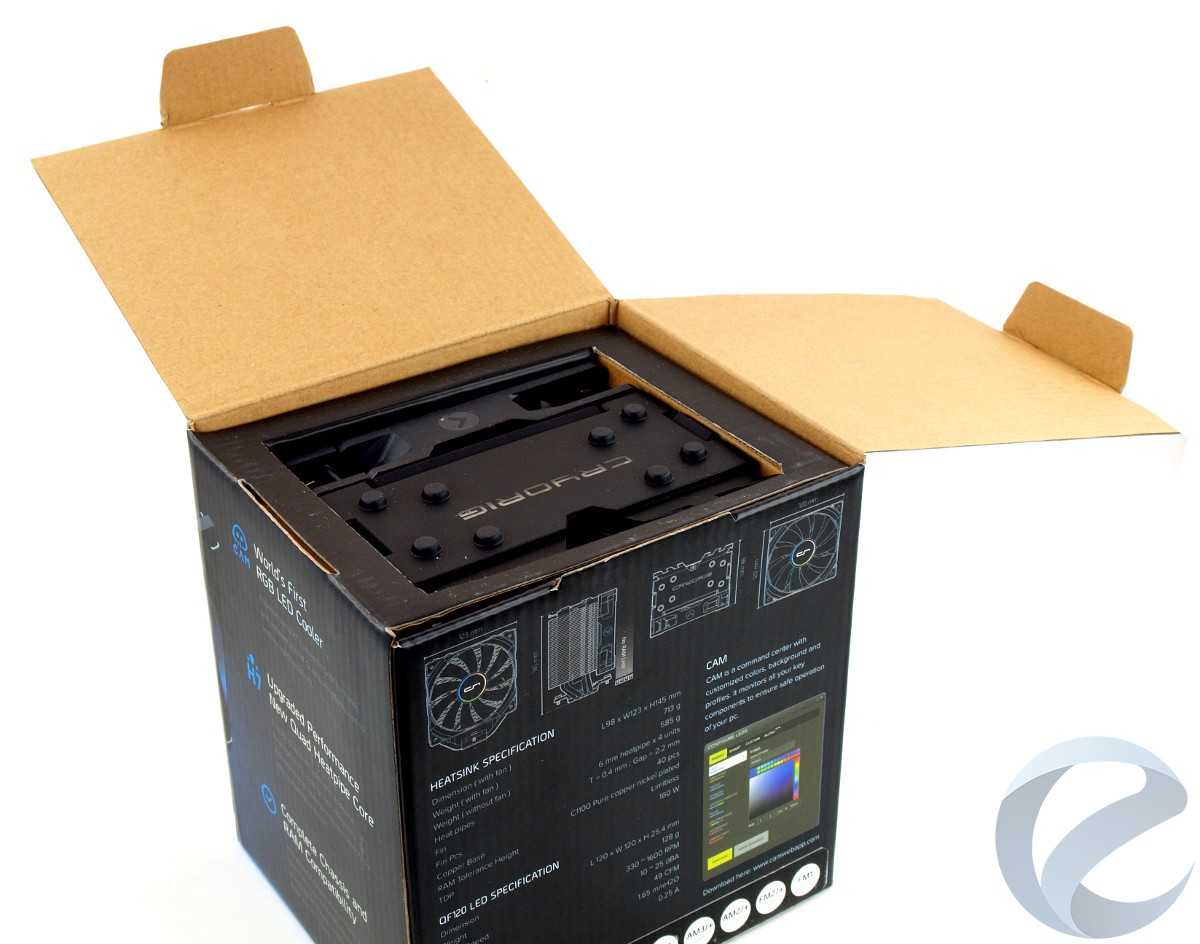

Упаковка открывается через верхнюю кромку и выполнена из картона. На обозрение появляется процессорный кулер с вентилятором, а комплект поставки прячется в нише под ним.

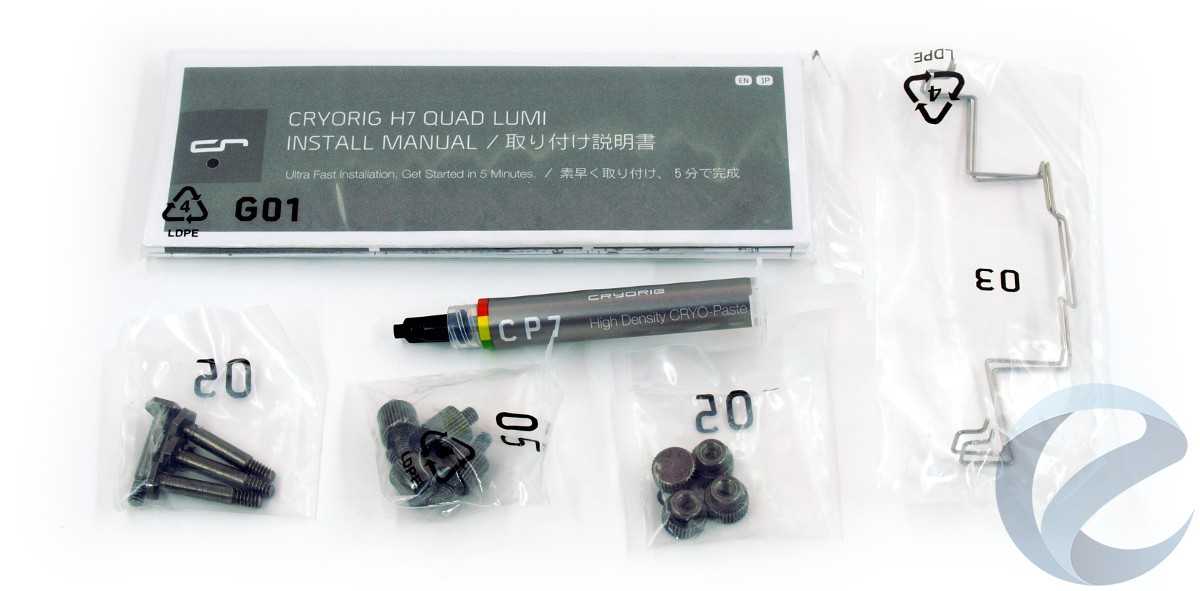

Комплектация достаточно богата и разнообразна. Внее входит руководство пользователя, карточка участника клуба Cryorig (после регистрацииувеличение гарантии до 3 лет), тюбик с термопастой CP7 (в иерархии компании средний представитель), крепления для второго вентилятора и радиатора на материнской плате.

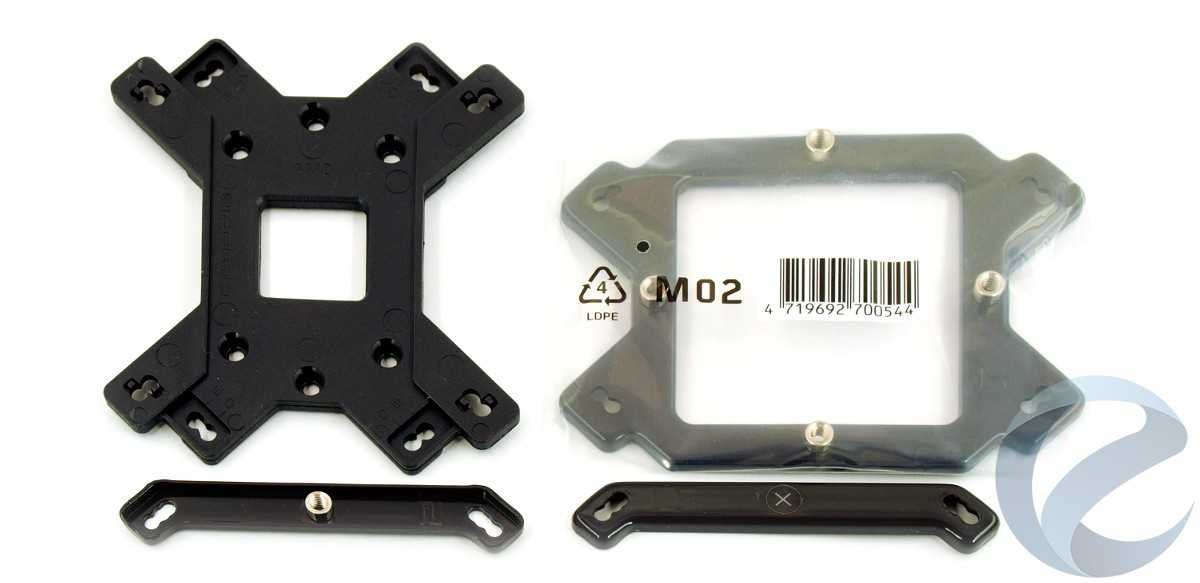

Самый увесистый пакет включает бэкплейт, опорную рамку для процессоров AMD и пару рамок для Intel.
Внешний вид и конструкция

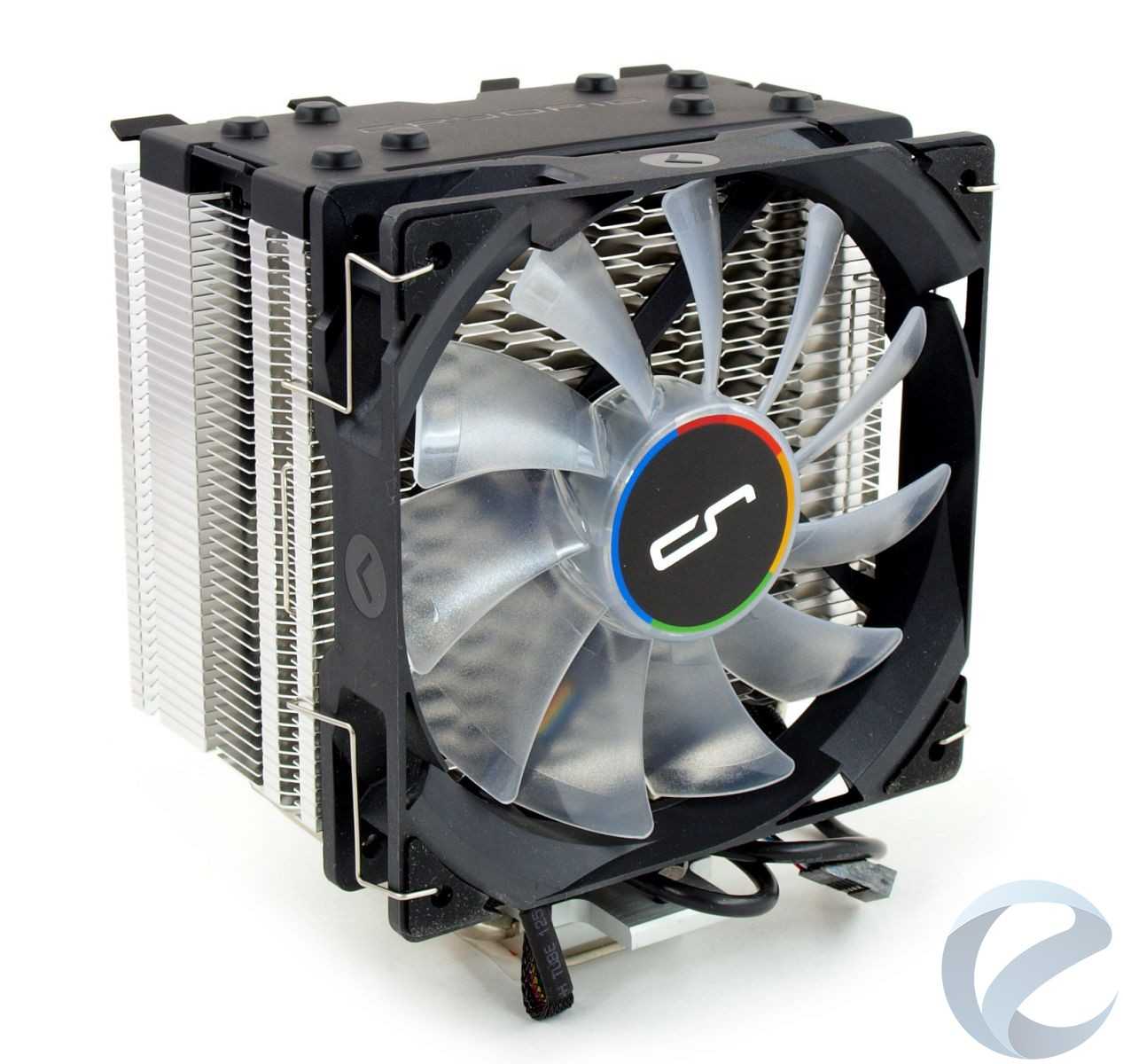

Cryorig H7 Quad Lumi представляет собой классический односекционный кулер башенного типа. Владельцы модели Cryorig H7 найдут в нем стопроцентное сходство, однако, отличия кроются в деталях, которые не заметныневооруженным взглядом.
Новинка имеет габариты 123 х 98 х 145 мм при общей массе кулера 713 г, из них на радиатор приходятся 585 г. Модель Cryorig H7 Quad Lumi, в отличииот предшественника, получила совместимость с платформой AMD AM4. Кроме нее поддерживаются процессоры на сокете LGA2011 (-v3),1150, 1151, 1155, 1156 от Intel и модельный ряд AMD AM3/+, AM2/+, FM2/+, FM1. Кулер рассчитан на CPU с тепловым пакетом до 160 Вт!

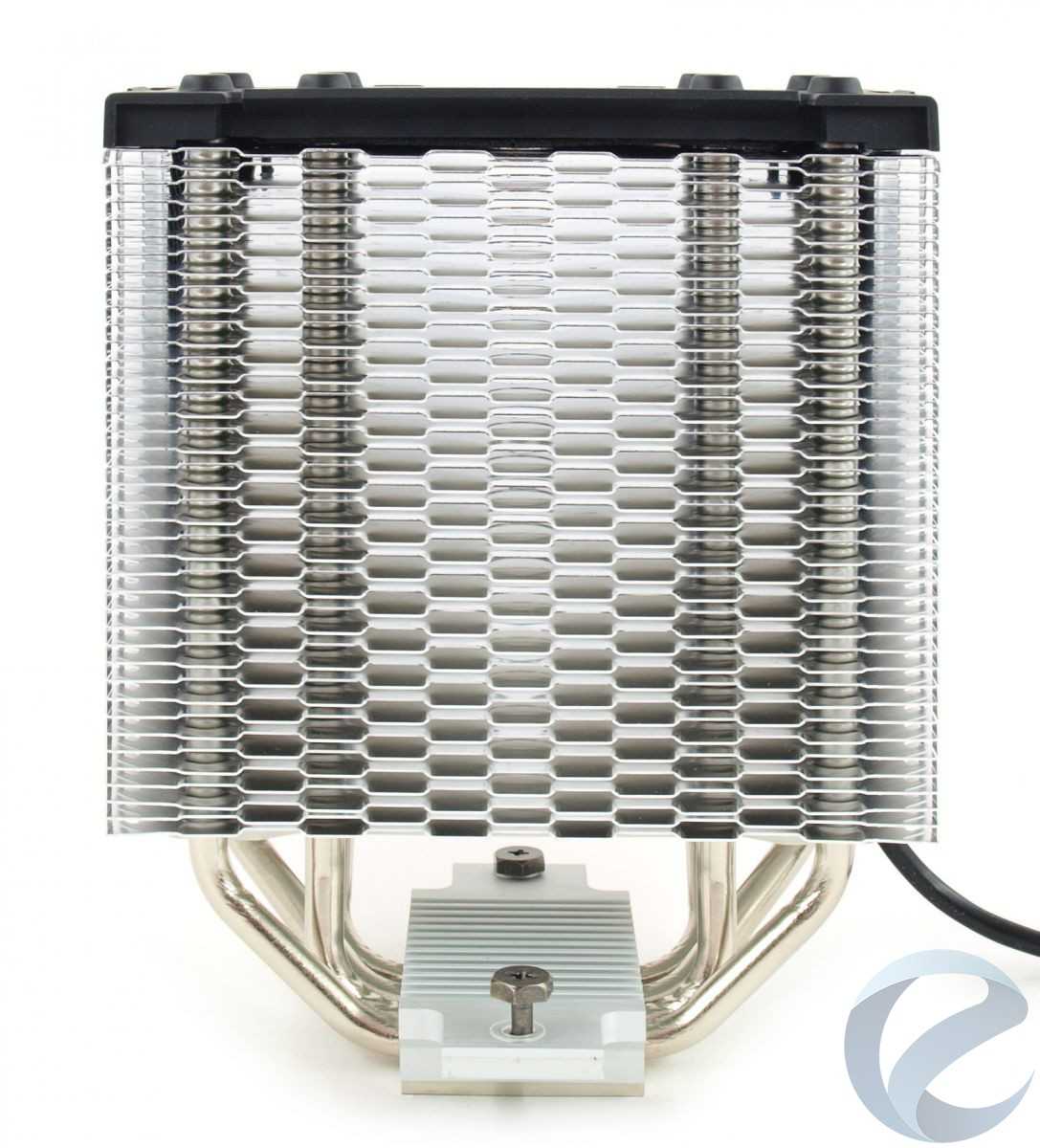

Характерной особенностью процессорных кулеровот Cryorig является технология Jet Fin Acceleration System, заключающаяся в сотовой структуре торцов рёбер на входе воздушного потока в радиатор.
Неотъемлемой частью продукта стала настраиваемая RGB-подсветка. Инженеры задействовали контроллер NZXT Hue+, две независимые зоны RGB-светодиодов и утилиту NZXT CAM для управления подсветкой из среды ОС Windows.

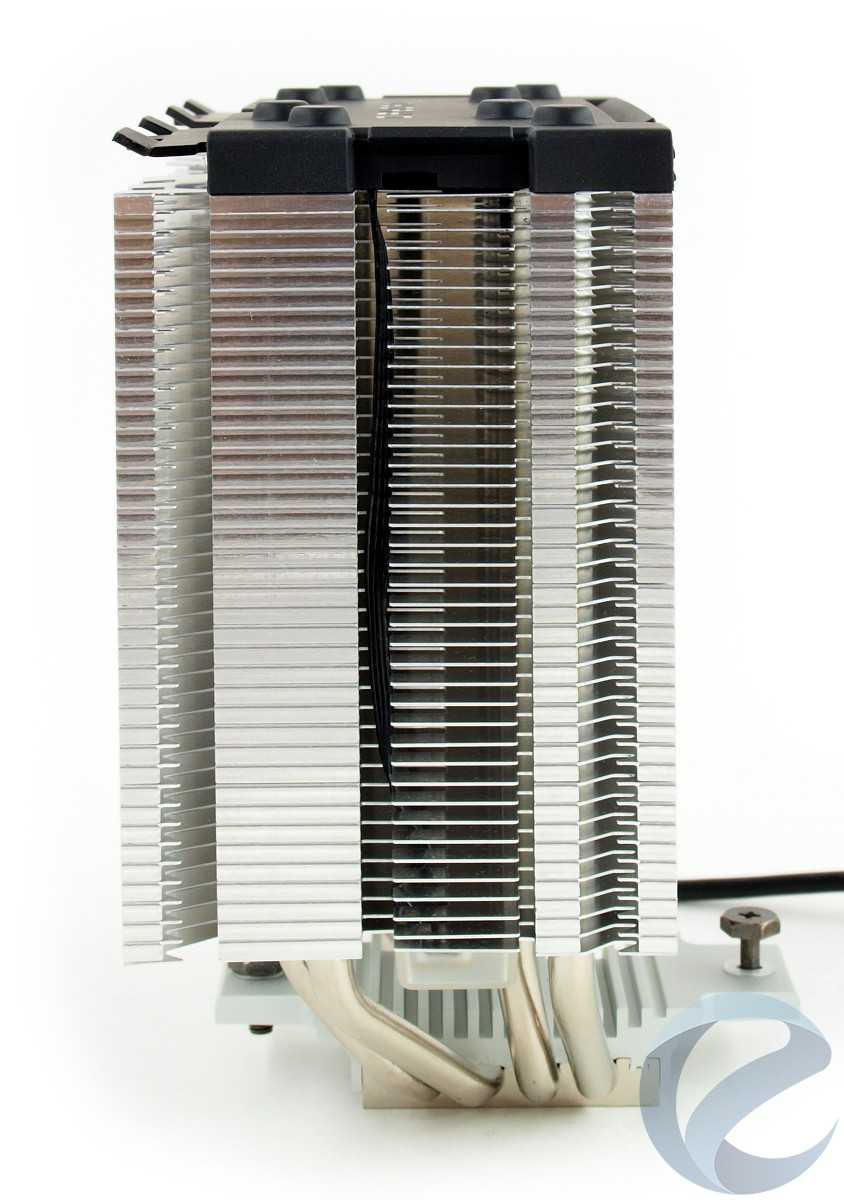

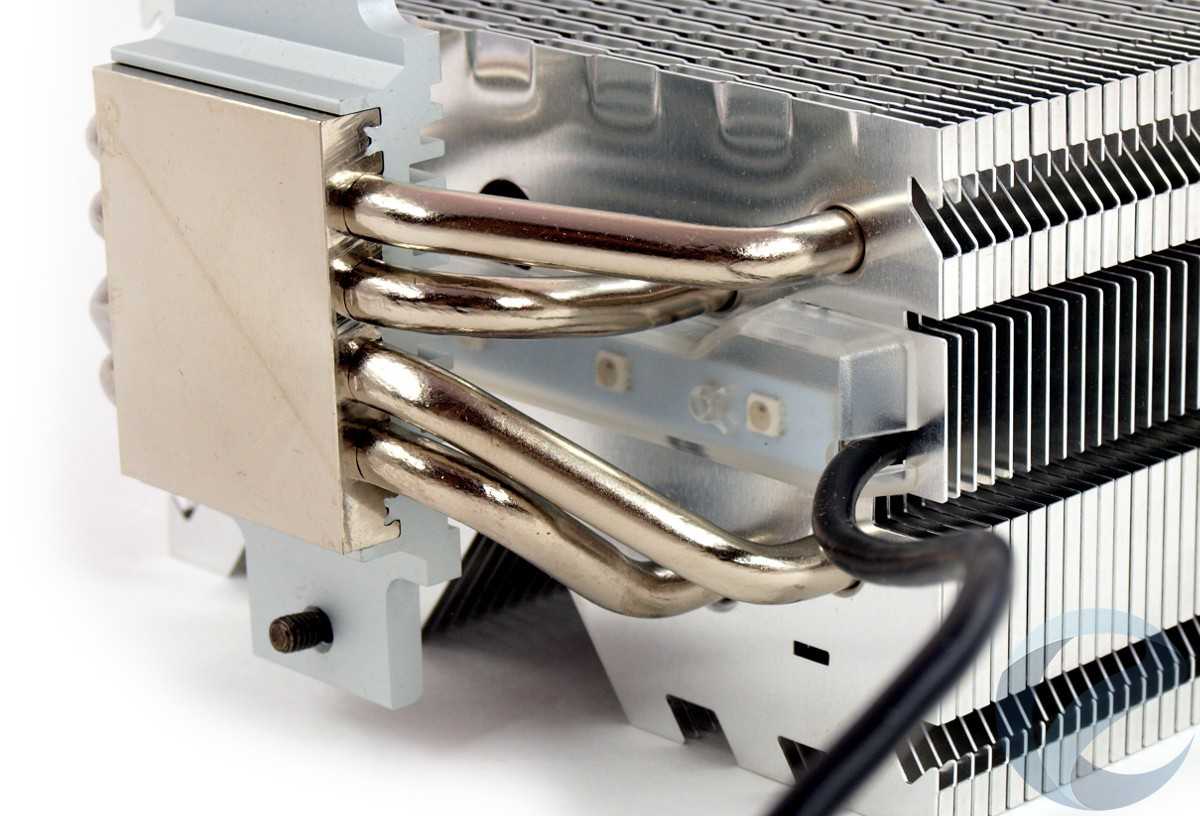

Металлическая часть конструкции состоит из медного никелированного основания, неравномерно расположенных по высоте четырех тепловых трубок диаметром 6 мм и напоминающего соты массива из 40 алюминиевых пластин толщиной 0,4 мм (межрёберное расстояние — 2,2 мм).
Штатный комплект Cryorig H7 Quad Lumi включает один предустановленный вентилятор QF120. Однако разработчики сохранили возможность для крепления второго «Карлсона», который необходимо приобрести отдельно. Толщина конструкции составляет 98 мм, без вентилятора – 72 мм.

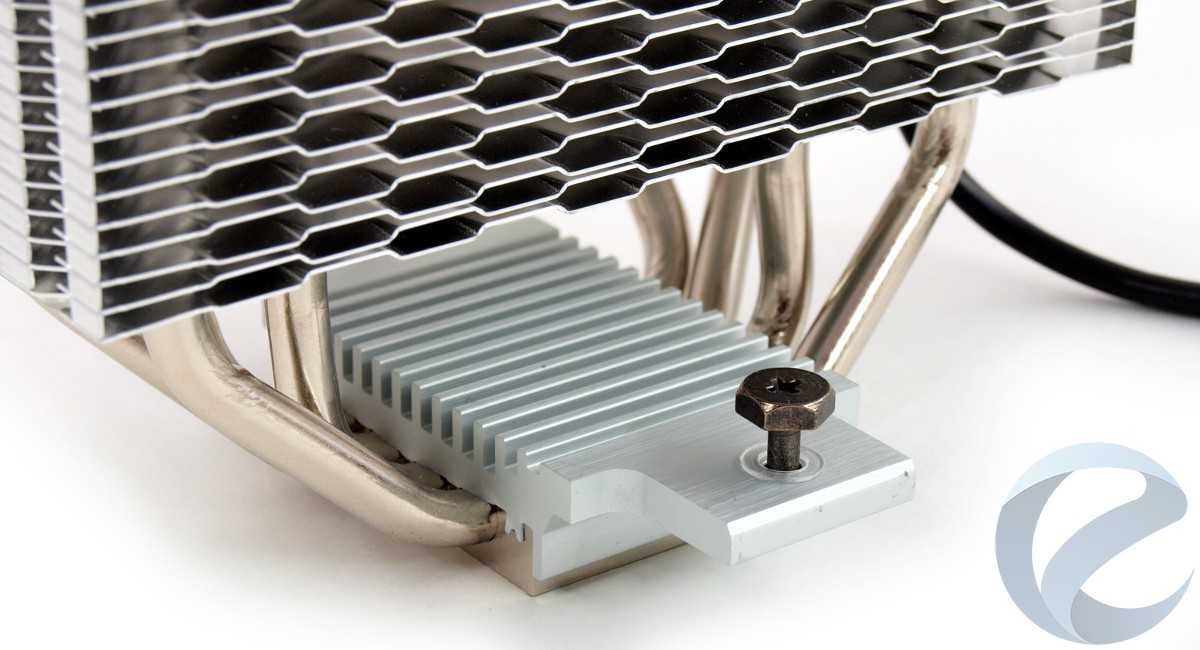

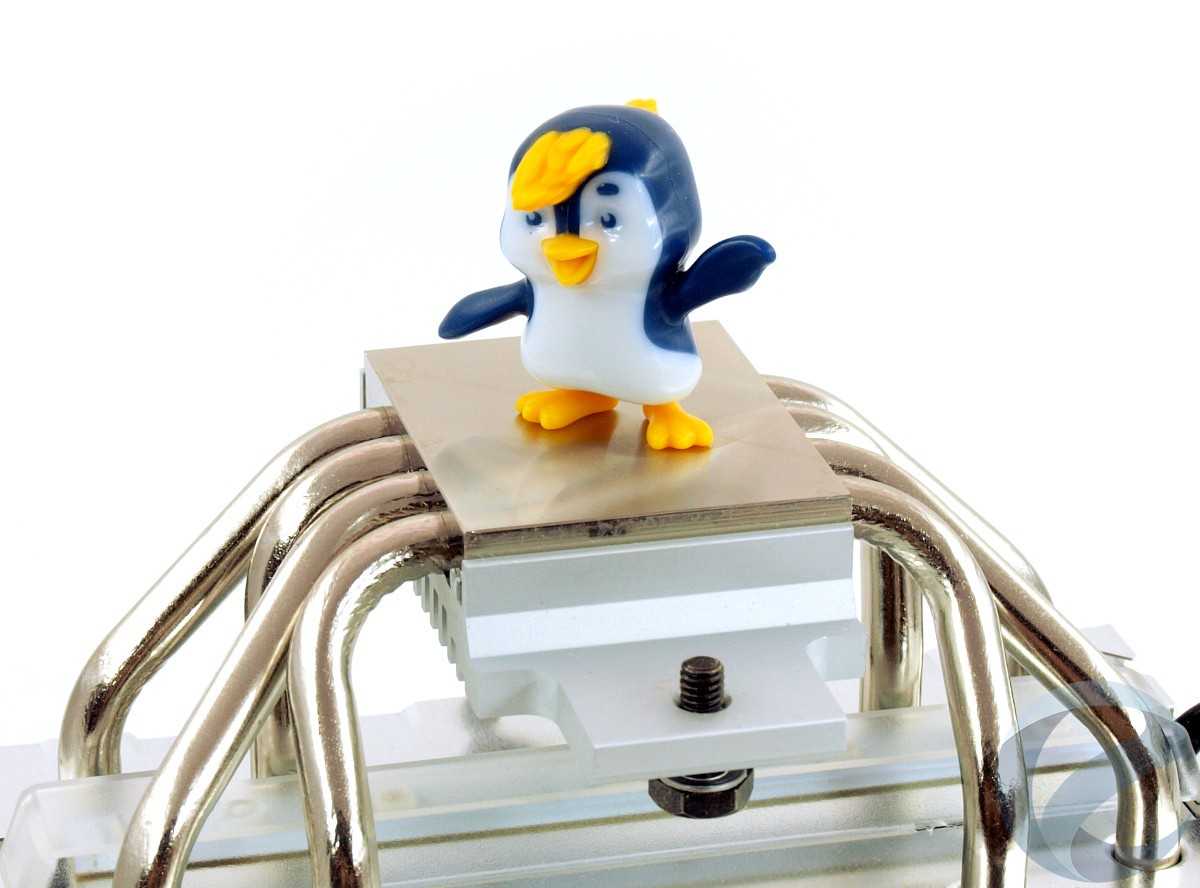

«Подошва» кулера состоит из двух пластин, вставленныхв пазы без следов пайки. Верхняя, выступающая в роли низкопрофильного радиатора, является крепежной рамкой.

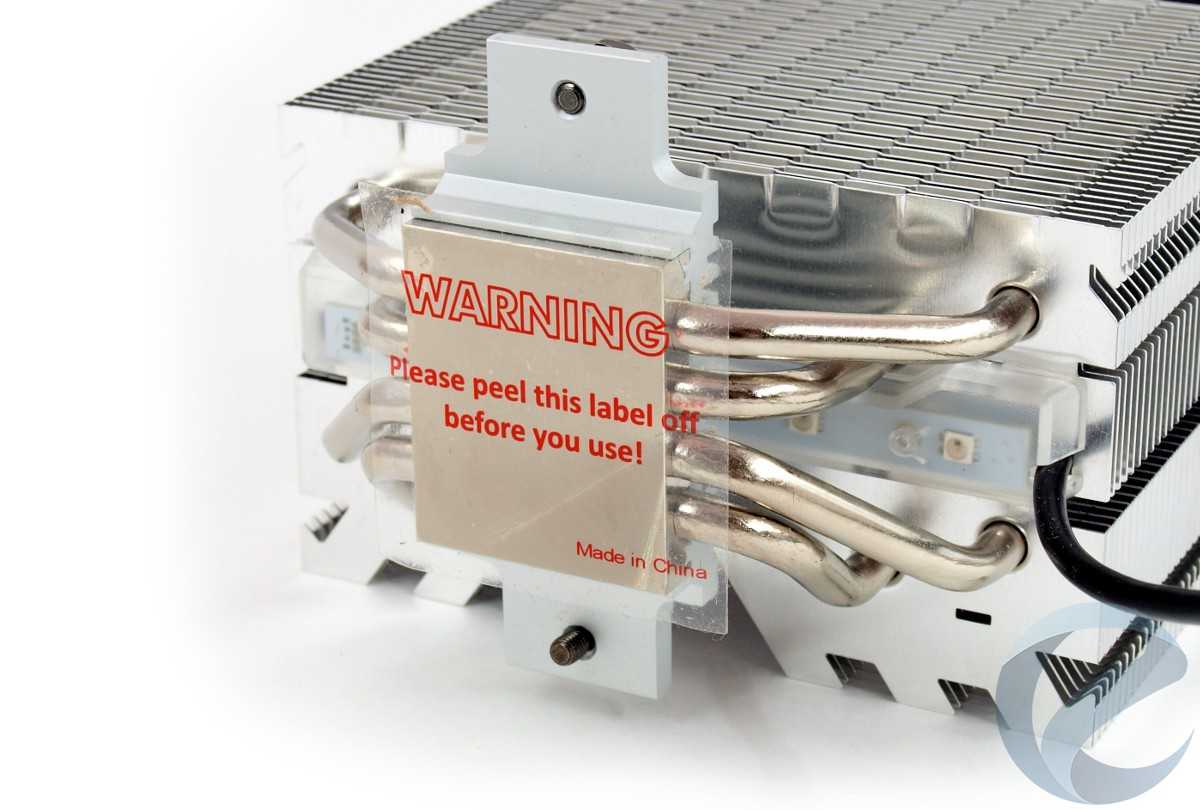

Для защиты основания Cryorig H7 Quad Lumi от небольших царапин нанесен прозрачный стикер.
Что касается контактной поверхности, то качество обработки не доведено до зеркального блеска и отмечается помутнее в центральной части.

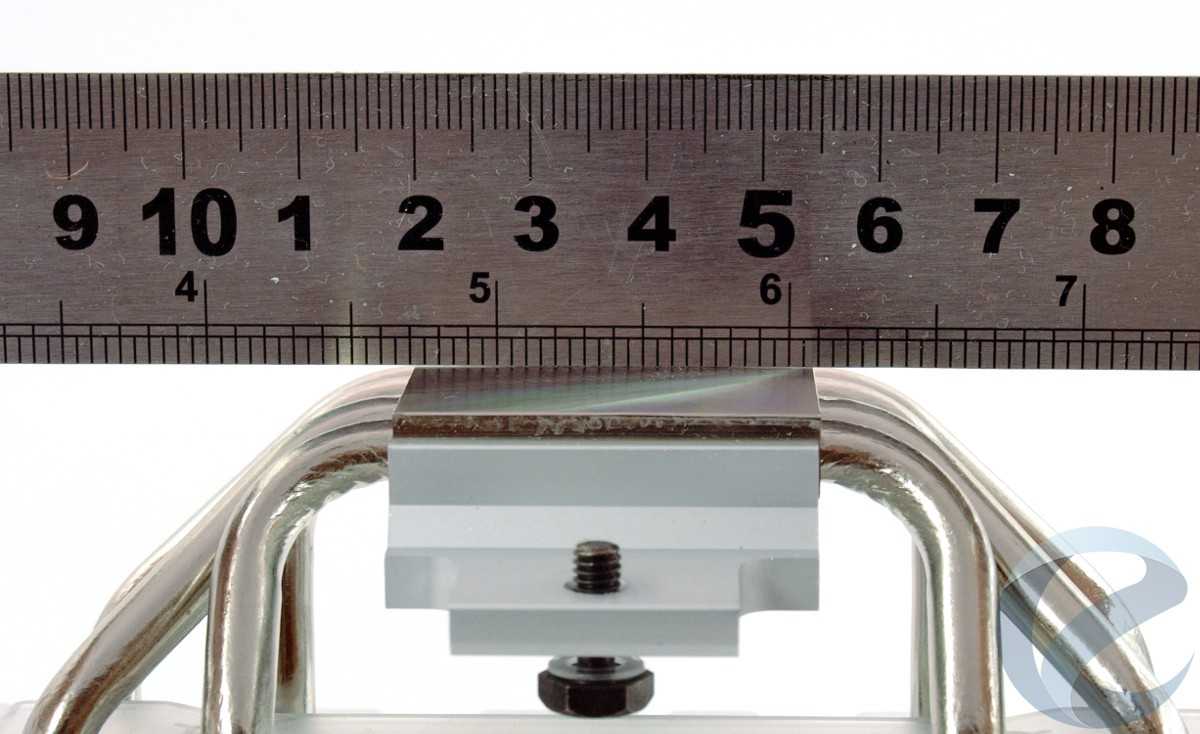

Тест с линейкой показывает наличие горба в продольном измерении относительно тепловых трубок, который занимает примерно три пятых всей длины основания. При измерении вдоль теплотрубок неровностей не выявлено.
Первая зона подсветки размещена на верхнем торце процессорного кулера, что начинает получатьвсеобщую поддержку среди производителей, однако, разместить подсветку на основании охладителя пока догадались немногие. В этом плане инженеры из Cryorig продолжают экспериментировать с дизайном и функциональностью своих решений. Здесь размещена светодиодная лента, крепящаяся к нижней пластине. От нее отходит длинный USB-провод для подключения к разъему на материнской плате.

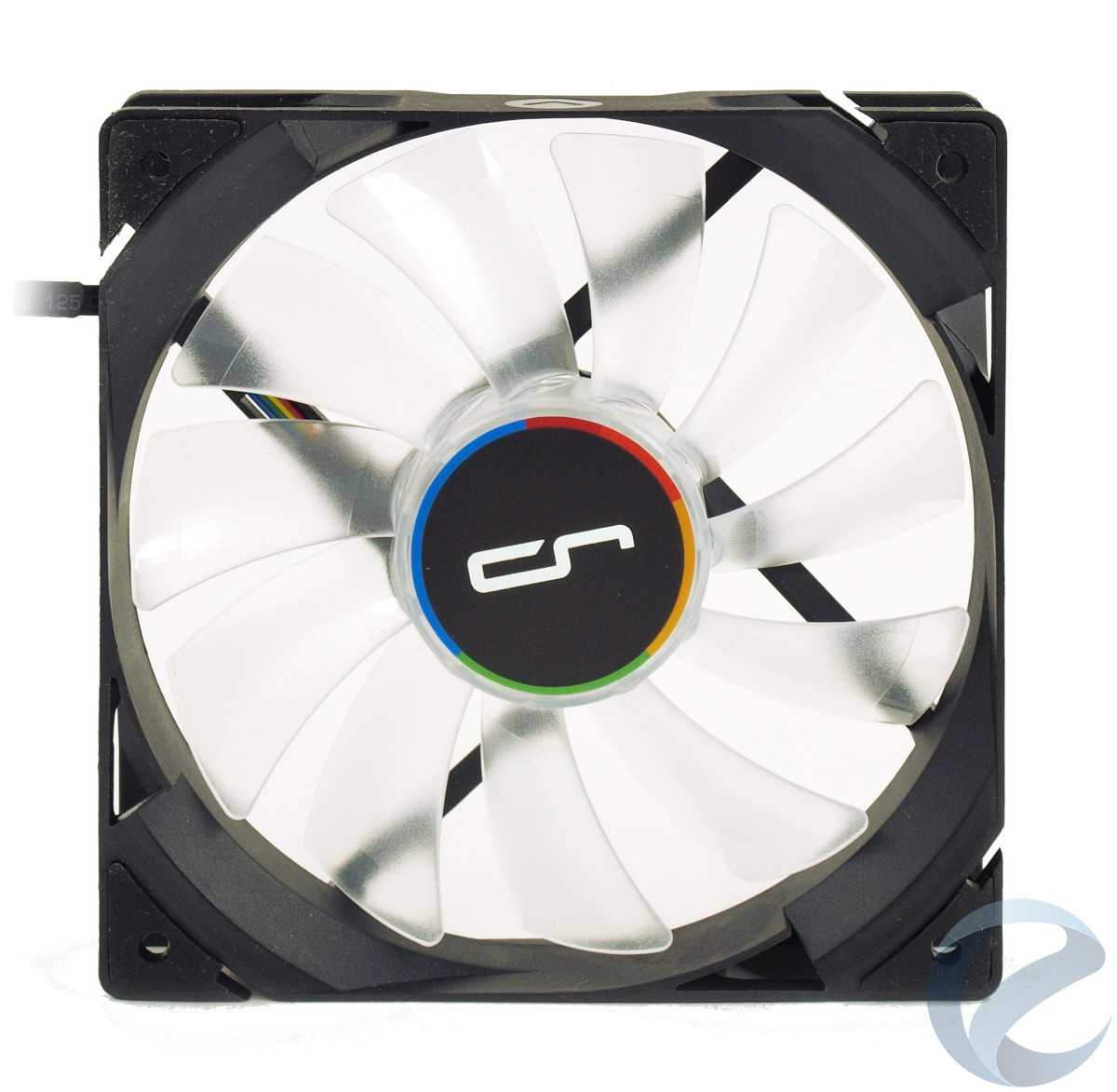

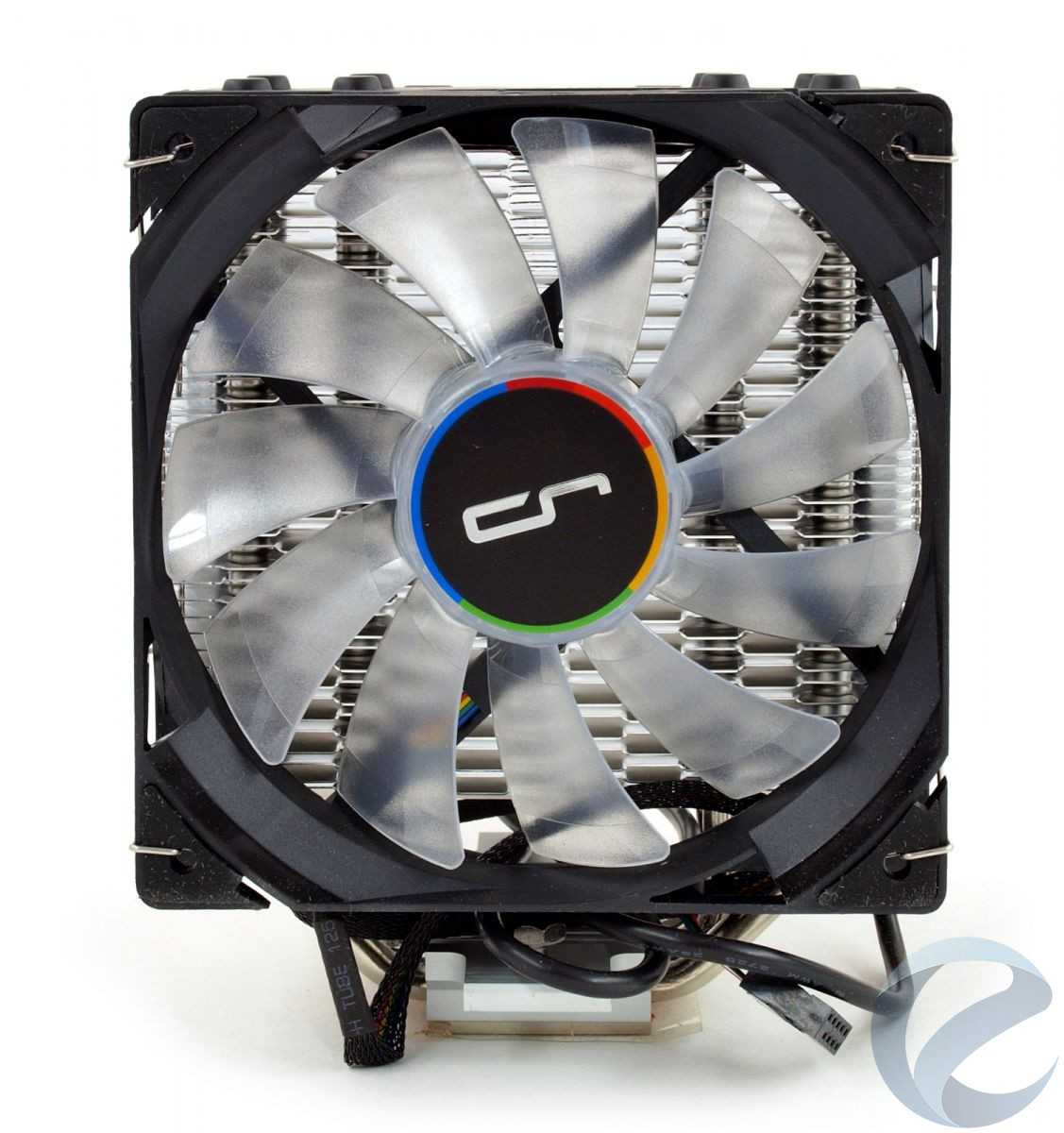

На кулере Cryorig H7 Quad Lumi используется фирменный вентилятор QF120 LED. Он выполнен в типоразмере 120 × 120 × 25 мм. Вентилятор работает в режиме 330–1600 ±10 % об/мин, создавая статическое давление 1,65 мм вод. ст. и прокачивая около 83,3 кубических метра воздуха в час. Паспортный уровень шума невелик — от 10 до 25 дБА.
Заключение
Модель Cryorig H7 Quad Lumi является логическим продолжением своего предшественника. В конструкции процессорного кулера инженеры увеличили общее число тепловых трубок до четырех, изменили крепление, сделав его более удобным, заменили вентилятор на обновленную версиюи, соответствуя тренду, наделили новинку настраиваемой RGB-подсветкой, которую получили верхня кромка радиатора и его основание, что очень оригинально и выделяет его среди многих.
Наше тестирование показало, что процессорный кулер обладает не самой высокой эффективность и выступает в паритете с недорогой СЖО. Однако качество изготовления, запоминающийся дизайн, компактные размеры и совместимость с актульными платформами делают покупку Cryorig H7 Quad Lumi хорошим выбором и оригинальной заменой Box-решениям и комбинацией с платами mini-ITX.
Достоинства:
- Дизайн и внешний вид;
- Качество изготовления;
- Достаточно тихий вентилятор;
- Совместимость со всеми актуальными платформами;
- Хорошая комплектация;
- Расширение гарантии до 3 лет после регистрации.
