Рабочая и игровая производительность
При оценке производительности системы с материнской платой MEG Z690 Unify-X мы рассмотрели три различных сценария. Работу с настройками «из коробки», только разгон памяти до 6666 МГц, а также одновременным разгоном Intel Core i5-12600K до 5.0 ГГц и DDR5 до 6666 МГц.
В популярном бенчмарке AIDA64 тонкая настройка памяти позволила практически на треть увеличить быстродействие ОЗУ. Примерно на столько же уменьшились и задержки памяти. С разгоном процессора память заработала еще эффективнее, сказалось увеличение частоты кольцевой шины до 4.5 ГГц.
Прикладные тесты, ориентированные на процессор и оперативную память, указали на полезность разгона обоих компонентов. Большую лепту в этих рабочих задачах привнес оверклокинг центрального процессора, за что спасибо системе питания MEG Z690 Unify-X.
В играх же прирост производительности в большей степени наблюдался от разгона оперативной памяти. Львиная доля среднего FPS выросла именно с ускорением DDR5 до 6666 МГц. Разгон процессора до 5.0 ГГц позволил добрать еще немного дополнительных кадров.

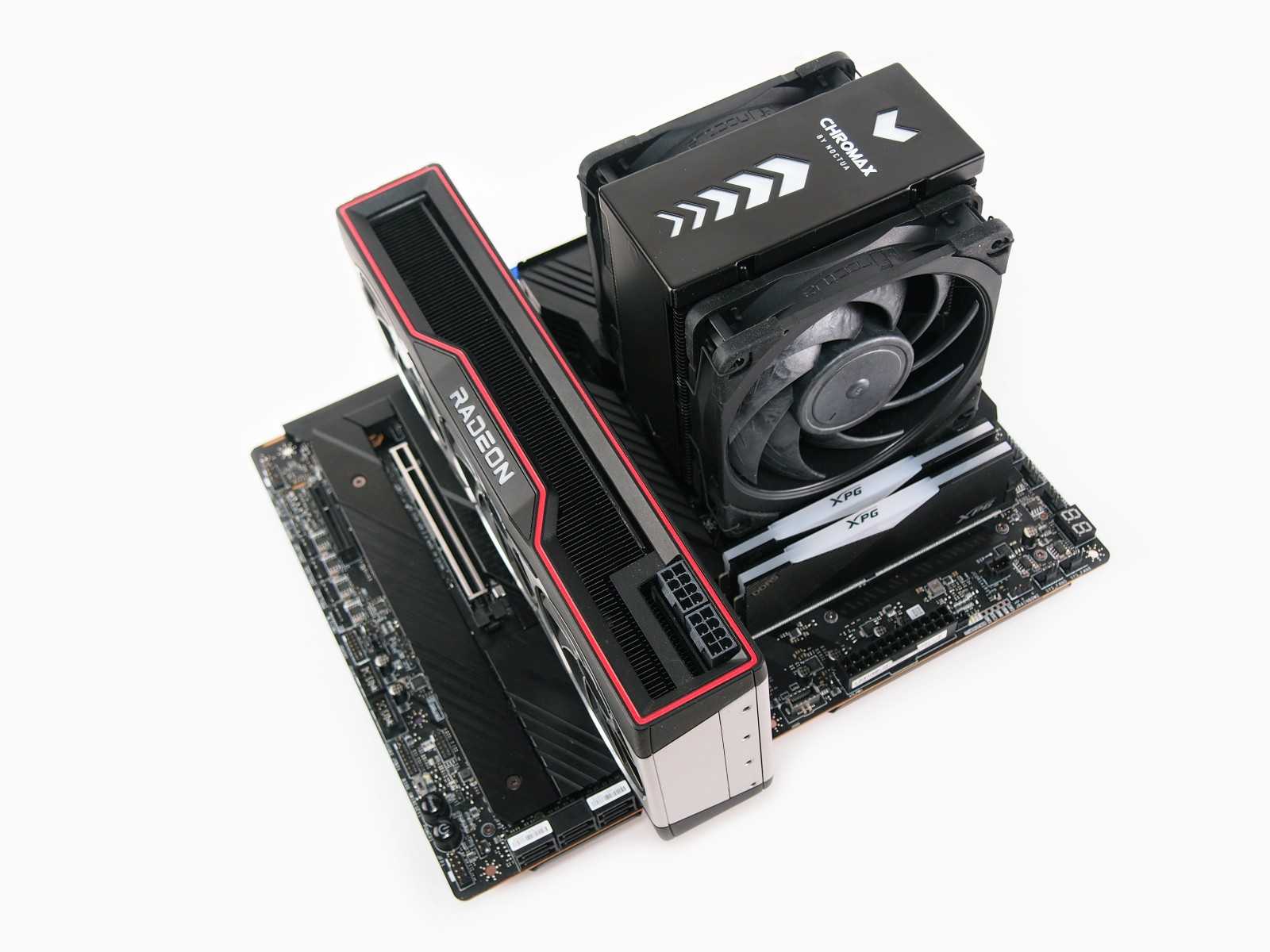

Тестовый стенд
| Процессор | Intel Core i5-12600K |
| Материнская плата | MSI MEG Z690 Unify-X (bios A.30) |
| Видеокарта | Sapphire AMD Radeon RX 6800 XT 16 Гб |
| Оперативная память | ADATA XPG Lancer RGB DDR5-6000 2×16 Гб |
| Система охлаждения | Noctua NH-U12A chromax.black |
| Накопитель | M.2 SSD Samsung 970 Pro 512 Гб |
| Блок питания | Corsair RM850x мощностью 850W |
| Корпус | Открытый стенд |
| Монитор | LG UltraGear 32GP850, 2560×1440, 180 Гц |
| Операционная система | Windows 11 Pro 64-bit 21H2 |
Место центрального процессора на MEG Z690 Unify-X занял процессор Intel Core i5-12600K. Перед тем, как приступить к детальному изучению материнской платы, мы обновили BIOS до самой свежей версии A.30.
В качестве оперативной памяти использовали комплект ADATA XPG Lancer RGB DDR5-6000 2×16 Gb с чипами SK Hynix. Место графического адаптера заняла видеокарта Sapphire AMD Radeon RX 6800 XT 16 Гб.
Для охлаждения центрального процессора использовали кулер Noctua NH-U12A chromax.black. Открытый тестовый стенд выглядел следующим образом.
Работа с Core i5-12600K и разгон DDR5
Учитывая тот факт, что MEG Z690 Unify-X обладает мощной системой питания процессора, разгон Intel Core i5-12600K на этой плате — одно удовольствие. Добиться стабильности работы CPU нам удалось на частоте 5.0 ГГц для Р-ядер, 4.2 ГГц для Е-ядер, а также 4.5 ГГц кольцевой шины. Для этого нам потребовалось увеличить рабочее напряжение на Intel Core i5-12600K до 1.32В. При этом энергопотребление процессора выросло до ~200 Вт.
Важным фактором оценки радиаторов охлаждения MEG Z690 Unify-X стали температуры VRM и чипсета Intel Z690, мониторинг которых осуществляется штатными средствами материнской платы. В состоянии покоя температура системы питания процессора составляет 44℃, а чипсета — 65℃. При продолжительной рабочей нагрузке в виде рендера Cinebench R23 обвязка VRM разогрелась до 53℃, а температура чипсета Intel Z690 повысилась всего на +2℃.
Иная картина на MEG Z690 Unify-X возможна в случае игровой нагрузки, когда в работу включается видеокарта и начинает нагнетать горячий воздух на компоненты платы. Здесь все с точностью, да наоборот. Силовая обвязка VRM прибавляет всего +5℃, поскольку процессор в играх используется далеко не на полную мощность. А вот чипсет материнской платы разогревается до 75℃, хотя это все равно в рамках допустимых температур.

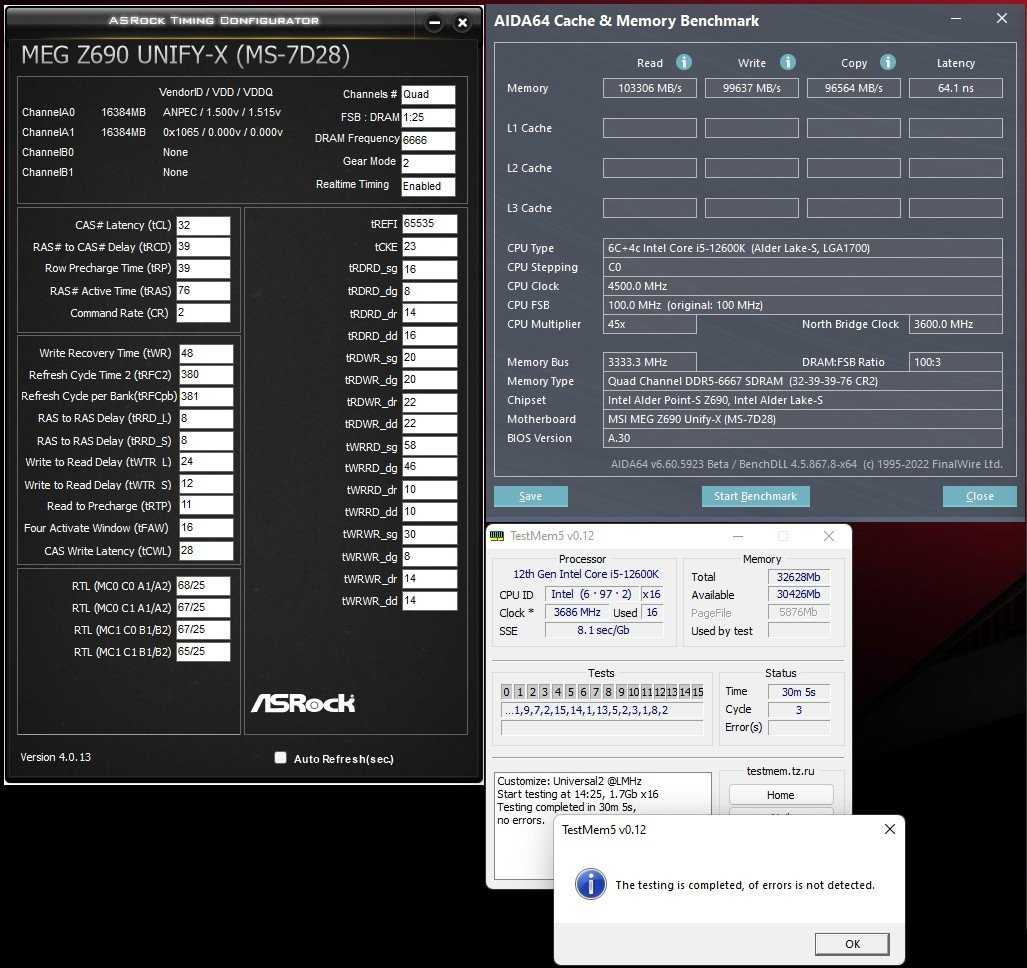

Любителям разгона оперативной памяти MEG Z690 Unify-X способна предложить широкое поле для экспериментов. Используя не самые лучшие модули DDR5, нам удалось добиться стабильности на частоте 6666 МГц со значением тайминга CL32.
Общая информация
1.имеет Wi-Fi
MSI X99S SLI Krait Edition
Устройство может подключаться к Wi-Fi.
2.Есть Bluetooth
MSI X99S SLI Krait Edition
Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.
3.Легко разгоняется
MSI X99S SLI Krait Edition
Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.
4.имеет подсветку RGB
MSI X99S SLI Krait Edition
Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.
5.Легко сбрасывать BIOS
MSI X99S SLI Krait Edition
На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.
6.мульти-ГПУ
Неизвестно. Помогите нам, предложите стоимость.
Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.
7.Поддержка технологии Dual BIOS
MSI X99S SLI Krait Edition
Материнская плата поддерживает Dual BIOS. Если, допустим, Вы прошьёте новый BIOS и что-то пойдёт не так, можно переключиться на резервный BIOS, после чего можно нормально перегружать компьютер.
8.сокеты ЦПУ
1
Материнская плата имеет больше сокетов ЦПУ. Несколько ЦПУ используются обычно на серверах.
9.Имеет интегрированную графику
MSI X99S SLI Krait Edition
С интегрированной графикой вам не нужно покупать отдельную карту.
Порты
1.Порты USB 3.2 Gen 2 (USB-A)
Неизвестно. Помогите нам, предложите стоимость.
USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.
2.Порты USB 3.2 Gen 1 (USB-A)
8
USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.
3.Порты USB 3.2 Gen 2 (USB-C)
Неизвестно. Помогите нам, предложите стоимость.
USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.
4.Порты USB 3.2 Gen 1 (USB-C)
Неизвестно. Помогите нам, предложите стоимость.
USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.
5.порты USB 2.0
2
Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.
6.Порты USB 3.2 Gen 2×2
Неизвестно. Помогите нам, предложите стоимость.
USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.
7.Порты USB 4 40Gbps
Неизвестно. Помогите нам, предложите стоимость.
Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.
8.Порты USB 4 20Gbps
Неизвестно. Помогите нам, предложите стоимость.
Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.
9.Порты Thunderbolt 4
Неизвестно. Помогите нам, предложите стоимость.
Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).
Разъёмы
1.Порты USB 3.2 Gen 1 (через расширение)
Неизвестно. Помогите нам, предложите стоимость.
Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.
2.Порты USB 3.2 Gen 2 (через расширение)
Неизвестно. Помогите нам, предложите стоимость.
Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.
3.порты USB 2.0 (транзитные расширители)
4
На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.
4.разъёмы SATA 3
10
SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.
5.разъемы для вентиляторов
5
Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.
6.порты USB 3.0 (транзитные расширители)
4
На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.
7.M.2 разъемов
1
M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.
8.Есть разъём TPM
MSI X99S SLI Krait Edition
Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.
9.разъемы U.2
U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.
Характеристики MSI X99A SLI PLUS
* Точные характеристики уточняйте у продавца.
Характеристики процессора
| Производитель | Intel |
| Socket | LGA2011-3 |
| Количество сокетов | 1 |
| Предустановленный процессор | Нет |
| Поддержка многоядерных процессоров | Есть |
| Hyper-Threading | Есть |
| Intel vPro | Нет |
Характеристики памяти
| Макс. объем | 128 Гб |
| Количество слотов | 8 |
| Поддержка буферизованной (RDIMM) памяти | Нет |
| Тип | DDR4 DIMM |
Частота памяти
| Максимальная | 3 333 МГц |
ECC
| Поддержка ECC | Нет |
Режим памяти
| Четырехканальный | Есть |
| Двухканальный | Нет |
| Трехканальный | Нет |
Характеристики чипсета
| BIOS | AMI |
| Восстановление BIOS | Есть |
| Поддержка EFI | Есть |
| SLI/CrossFire | SLI/CrossFireX |
| Производитель | Intel |
| Название | Intel X99 |
Слоты расширения
| PCI Express 3.0 | Есть |
| PCI-E 16x | 4 |
| AGP | Нет |
| PCI-E 1x | 2 |
| PCI Express 2.0 | Есть |
Дисковые контроллеры
| Контроллер IDE | Нет |
SATA
| Количество слотов M.2 | 1 |
| Количество разъемов SATA Express | 1 |
| Режим работы SATA RAID | 0, 1, 5, 10 |
| Контроллер SATA | Есть |
| Общее количество разъемов SATA | 10 |
| Количество разъемов SATA 6Gb/s | 10 |
SCSI
| Контроллер SCSI | Нет |
SAS
| Контроллер SAS | Нет |
Сеть
| Bluetooth | Нет |
| Ethernet | 1000 Мбит/с |
| Тип Wi-Fi | Нет |
Аудио/видео
| Звук | HDA |
| Встроенная графика | Нет |
| Звуковая схема | 7.1 |
| Звуковой чип | Realtek ALC892 |
| Производитель звукового чипа | Realtek |
Разъемы и интерфейсы
| Компонентный видеовыход на задней панели | Нет |
| LPT на задней панели | Нет |
| DVI на задней панели | Нет |
| Количество разъемов USB | 18 |
| Коаксиальный выход на задней панели | Нет |
| Количество разъемов USB 3.1 | 2 |
| Выход S/PDIF | Есть |
| Форм-фактор | ATX |
| PS/2 (мышь) | Есть |
| Количество разъемов USB 3.0 | 10 |
| Оптический выход на задней панели | Есть |
| Количество разъемов USB 3.0 на задней панели | 6 |
| D-Sub на задней панели | Нет |
| Основной разъем питания | 24-pin |
| Число разъемов USB на задней панели | 10 |
| Тип системы охлаждения | пассивное |
| Разъем питания процессора | 8-pin |
| LPT | Нет |
| HDMI на задней панели | Нет |
| PS/2 (мышь) на задней панели | Есть |
| TV-out | Нет |
| GAME/MIDI | Нет |
| S-Video-выход на задней панели | Нет |
| PS/2 (клавиатура) на задней панели | Есть |
| PS/2 (клавиатура) | Есть |
| DisplayPort | Нет |
* Точные характеристики уточняйте у продавца.
Возможности BIOS

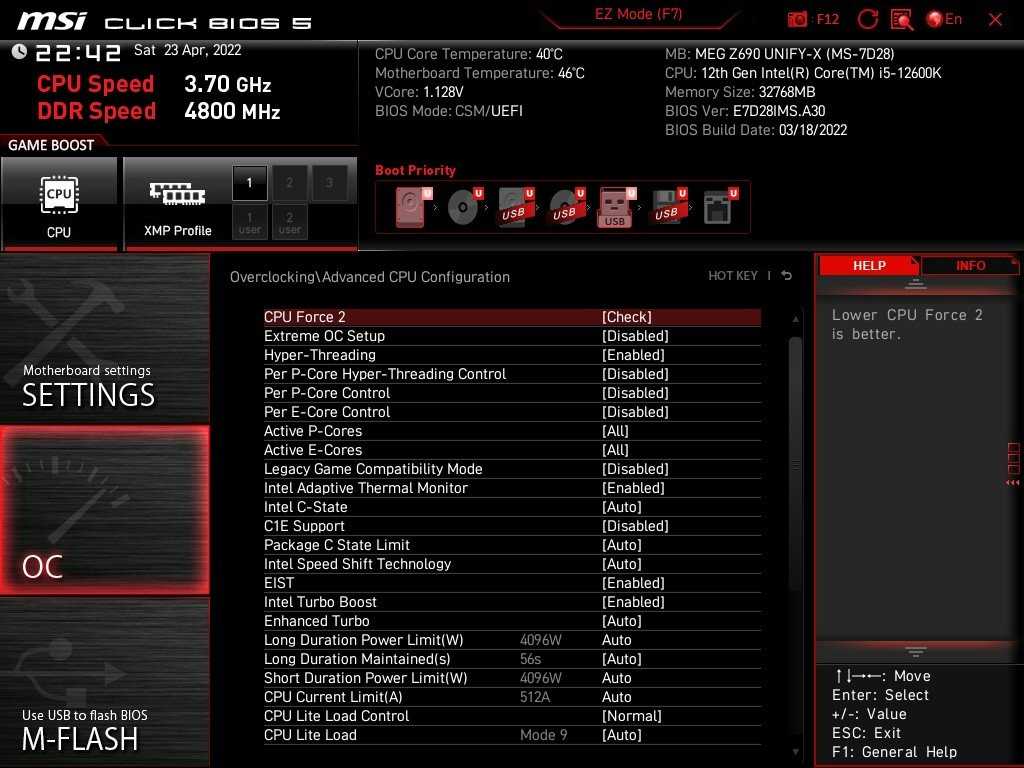

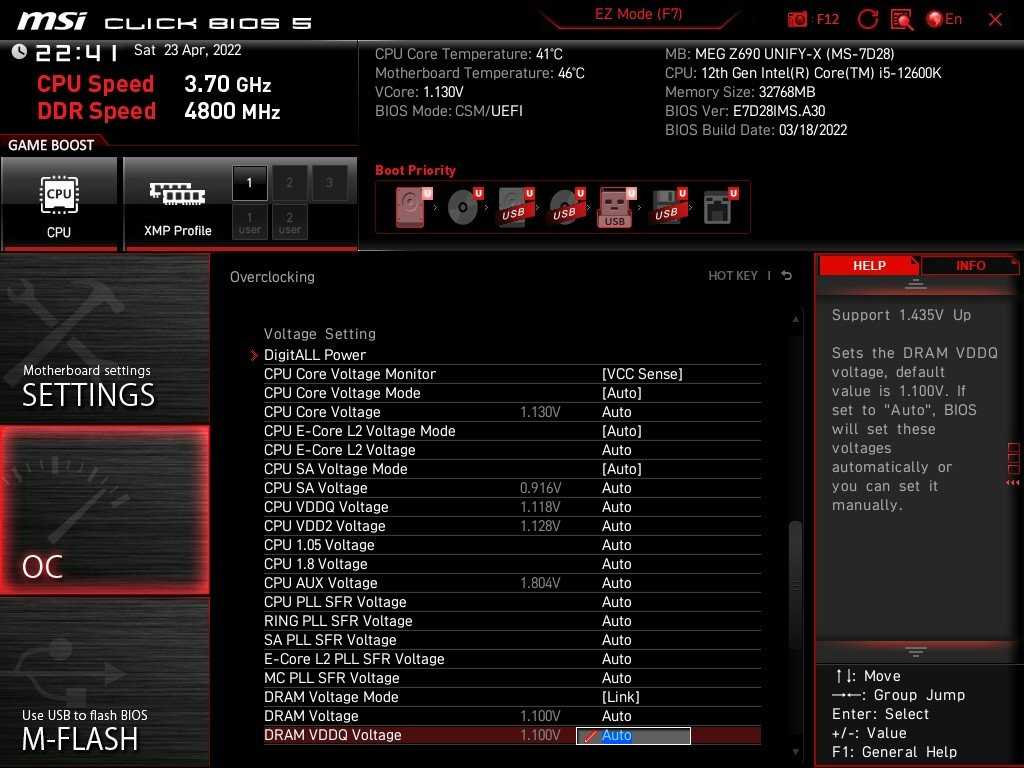

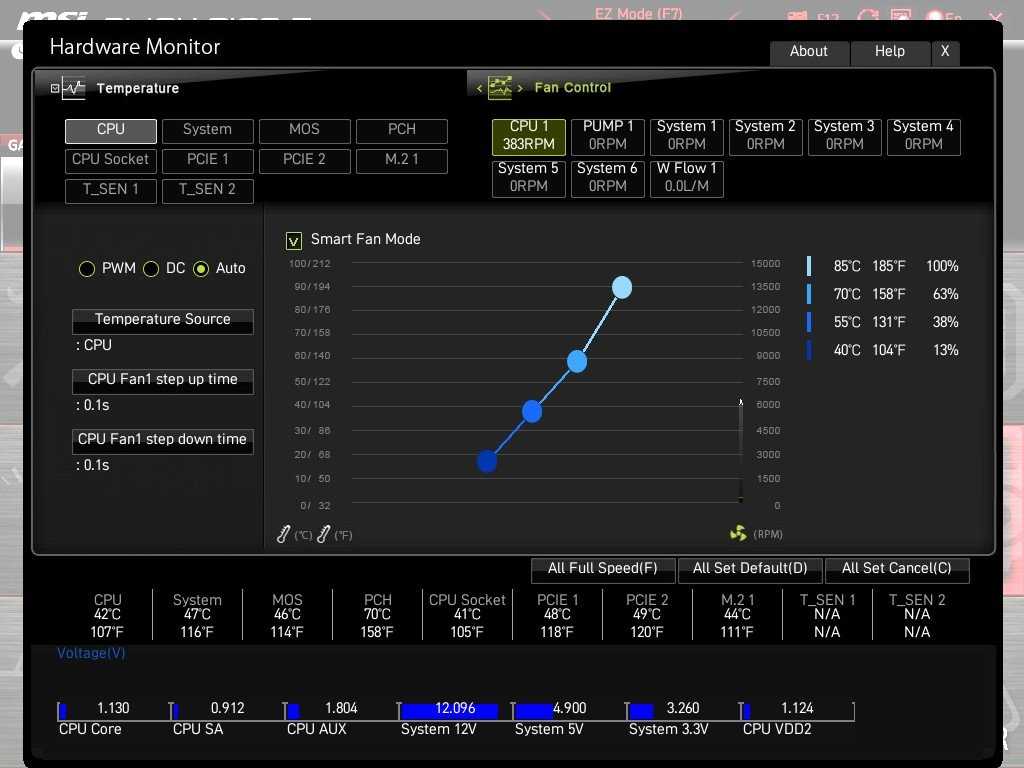

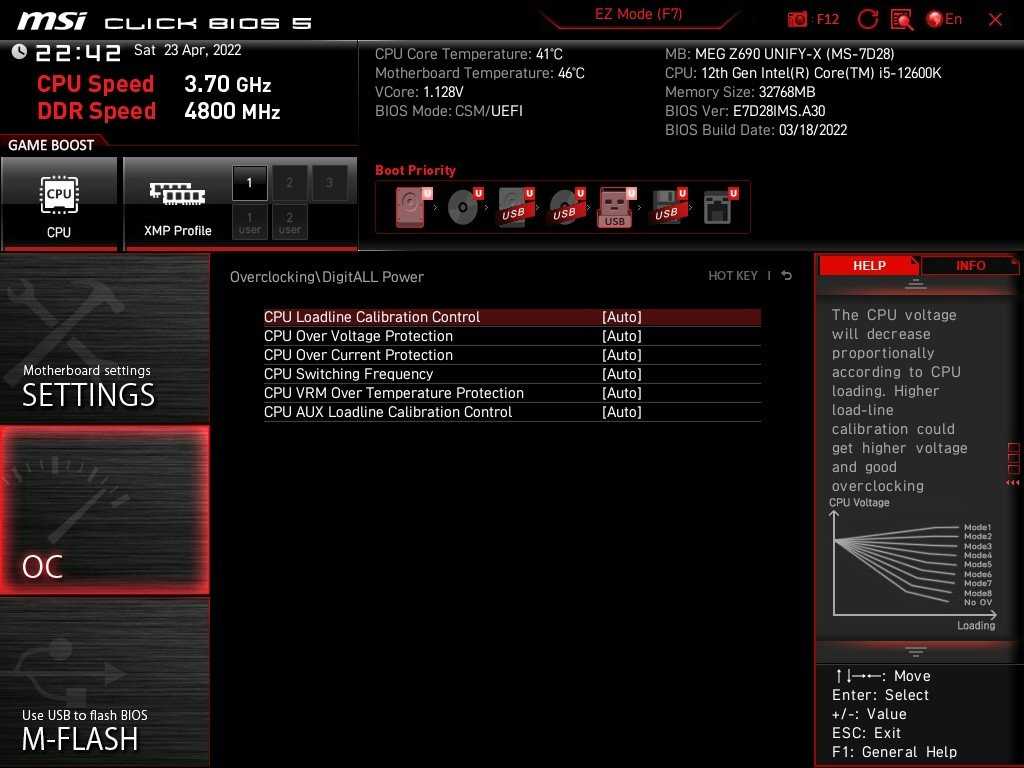

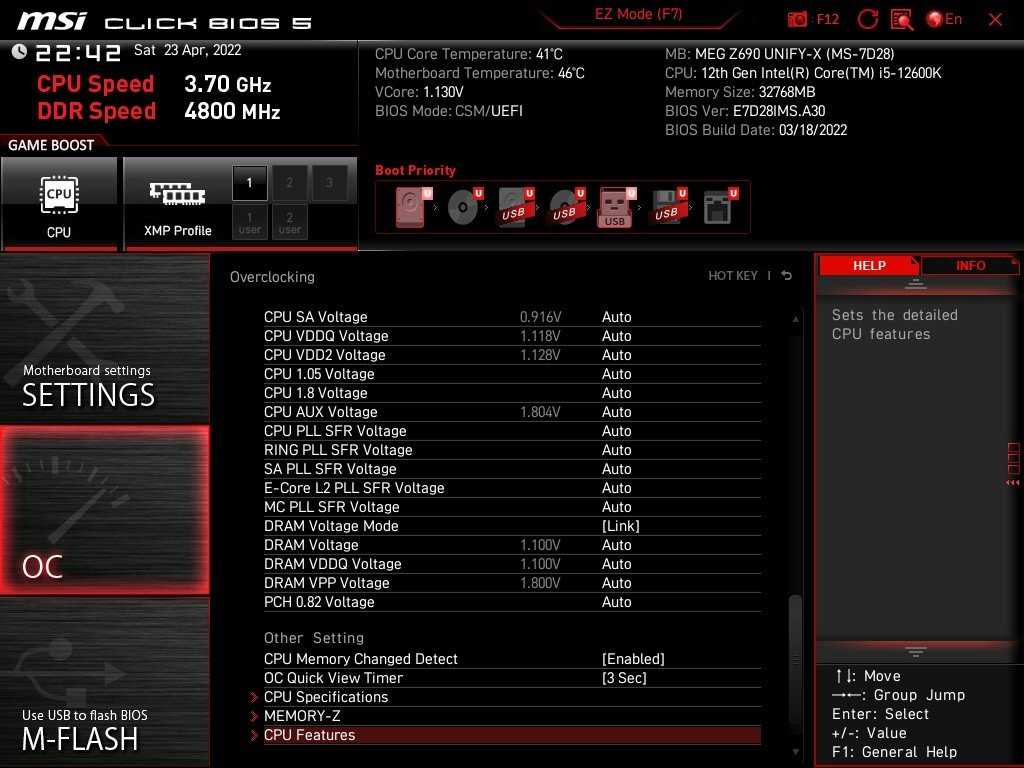

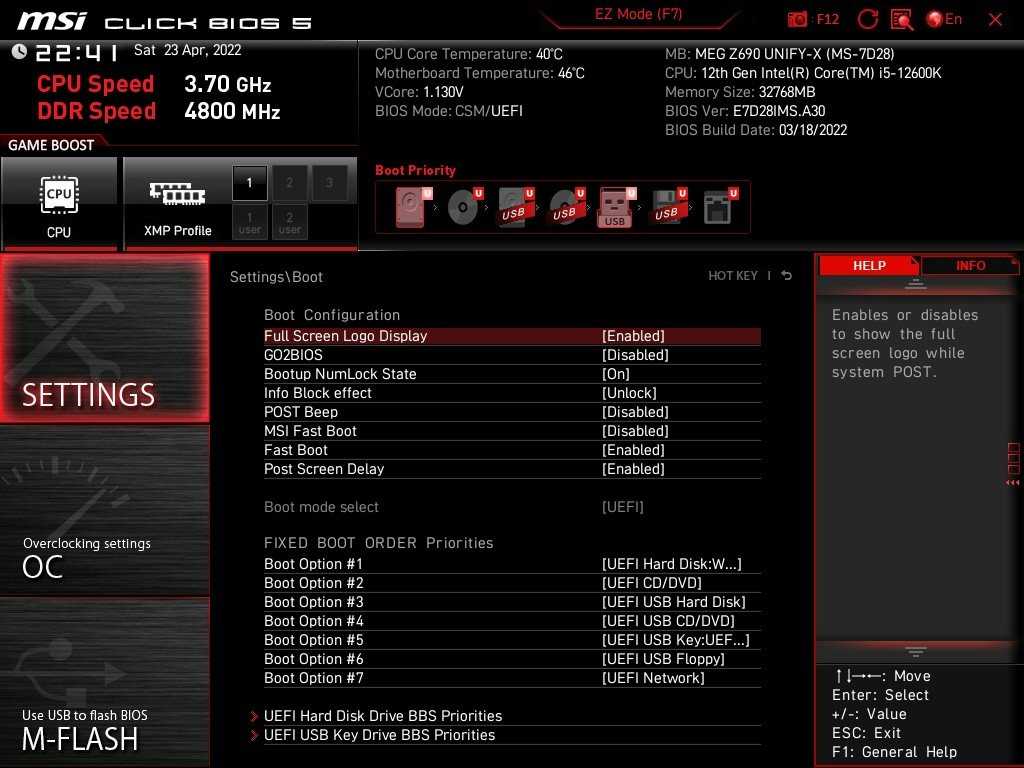

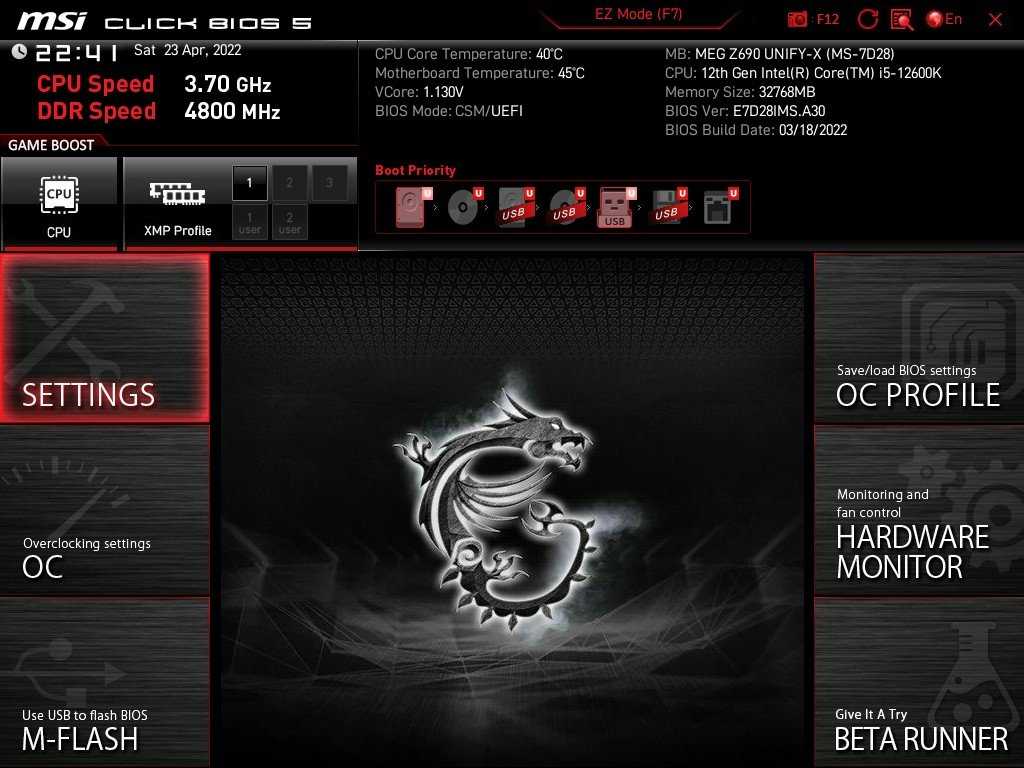

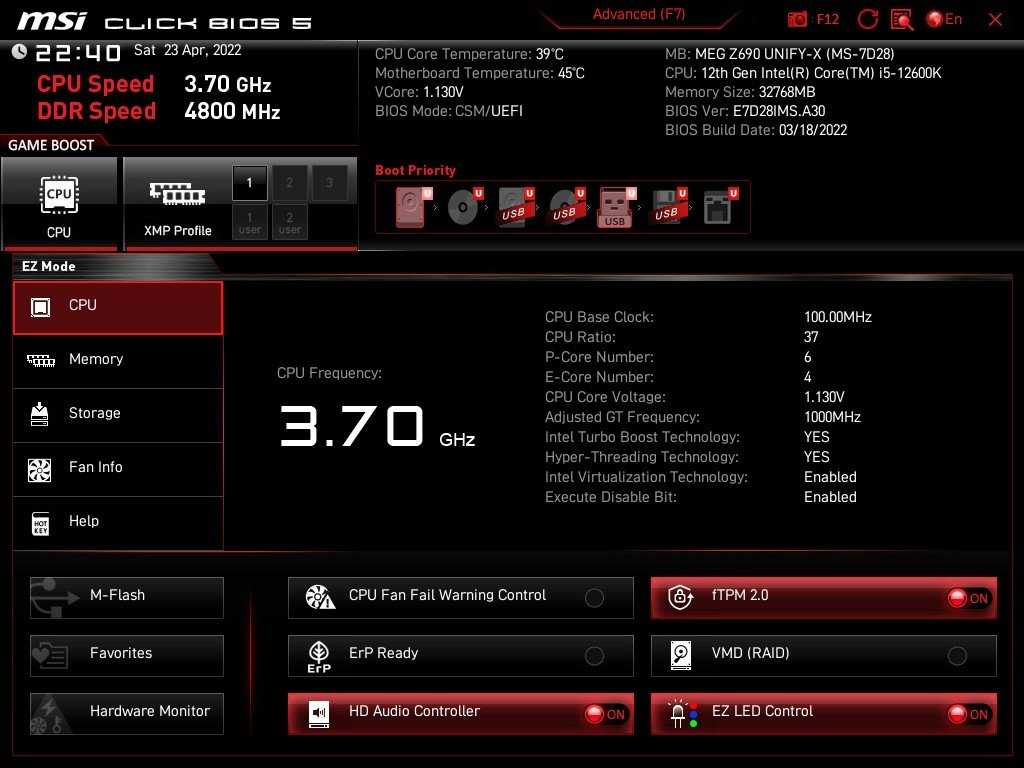

Интерфейс настроек MEG Z690 Unify-X в меню BIOS представлен черно-белым оформлением на черном фоне. Встречает пользователя общее меню, в котором собрана основная информация о текущих параметрах системы. Здесь же, не погружаясь глубоко в настройки, можно активировать профиль XMP и выбрать загрузочный накопитель.
Доступ ко всем настройкам BIOS платы MEG Z690 Unify-X открывается нажатием клавиши F7. Структура настроек привычна и не отличается от материнских плат MSI предыдущей генерации. Это шесть основных разделов, сгруппированных тематически. Внутри каждого раздела находятся подробные и до мелочей проработанные настройки, в том числе и для разгона компонентов системы. Наиболее интересные опции BIOS материнской платы MEG Z690 Unify-X представлены на скриншотах ниже.
Упаковка и комплектация
Материнская плата MEG Z690 Unify-X поставляется в большой картонной коробке, изображение на которой подчеркивает оверклокерские настроения продукта. Подробные технические характеристики и ключевые особенности платы производитель указывает на тыльной стороне упаковки.
Внутри коробки вместе с платой пользователь обнаружит:

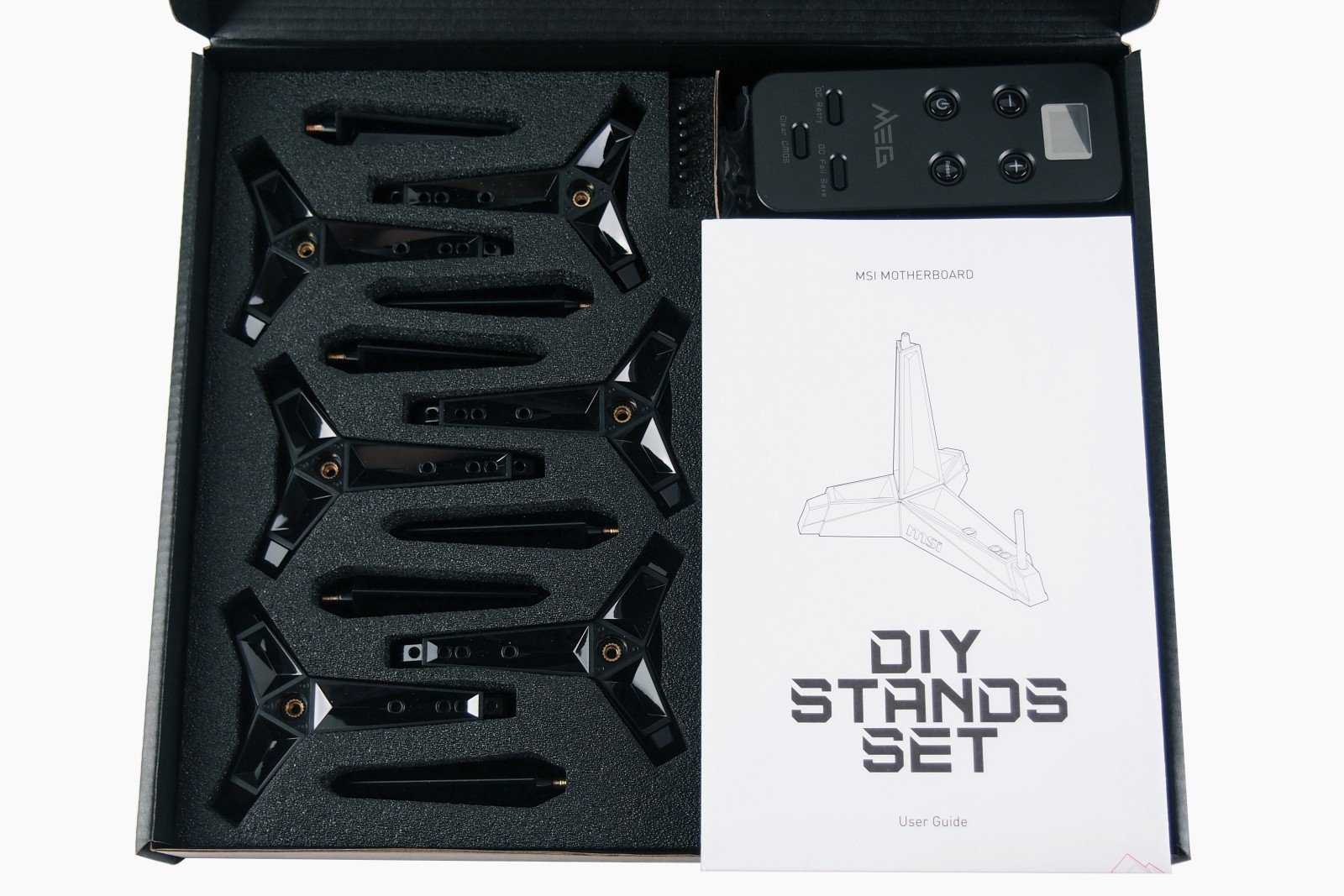

- подставку для работы на открытом стенде DIY Stands set;
- руководство пользователя;
- набор наклеек и рекламных буклетов;
- значок MSI Gaming;
- накопитель USB с драйверами и фирменным ПО;
- четыре кабеля SATA-3;
- один кабель для подсветки +12В RGB;
- один кабель для подсветки +5В RGB;
- один кабель для подсветки Corsair RGB;
- два кабеля с термощупом;
- Wi-Fi антенна;
- два набора винтов для крепления М.2 накопителей;
- контроллер удаленного управления с кабелем;
- набор фирменных отверток;
- кисточка для чистки материнской платы.
Страница 1: Тест и обзор: MSI X99S SLI Krait Edition – чёрно-белая материнская плата для Haswell-E
Совсем недавно мы протестировали материнскую плату MSI Z97S SLI Krait Edition, для которой тайваньский производитель выбрал новый дизайн. Кроме дизайна нас порадовала цена и оснащение материнской платы, за что она получила награду «Отличное железо». Новый обзор посвящён модели Krait Edition уже на чипсете X99 для процессоров Haswell-E, а именно MSI X99S SLI Krait Edition. Насколько хорошо покажет себя материнская плата по сравнению с конкурентами?
Как и ранее протестированная MSI Z97S SLI Krait Edition, материнская плата X99S SLI Krait Edition радует чёрно-белой расцветкой. Но MSI решила выпустить ещё и вариант X99A SLI Krait Edition, у которого имеются два порта USB 3.1. Будет ли представлена материнская плата на чипсете Intel Z97 с портами USB 3.1 – нам ещё предстоит увидеть. Однако осталось недолго ждать до выхода новой платформы Intel Skylake, которая получит не только новые чипсеты семейства 100, но и сокет LGA1151. Так что материнские платы X99 явно прослужат дольше.
Материнская плата MSI X99S SLI Krait Edition оснащена лучше ранее протестированной модели на Intel Z97, что связано с процессорами Haswell-E и чипсетом X99. Вы получите восемь банков памяти DDR4, четыре слота PCIe 3.0 x16 и два PCIe 2.0 x1, восемь портов SATA 6 Гбит/с и интерфейс SATA Express. Добавим 12 портов USB 3.0, шесть портов USB 2.0, Gigabit LAN и звуковую подсистему MSI Audio Boost. Имеются и некоторые встроенные на материнскую плату функции для оверклокеров, а также и ряд сюрпризов, которыми мы поделимся с читателями в статье.
Обзор MSI X99S SLI Krait Edition.
Как мы уже упоминали выше, материнская плата X99S SLI выполнена в комбинации чёрной и белой расцветок. Печатная плата имеет привычный формат ATX, так что она без проблем уместится в большинство корпусов.
Спецификации
Ниже представлены технические характеристики платы:
| Формат материнской платы | ATX |
|---|---|
| Производитель и модель | MSIX99S SLI Krait Edition |
| Сокет CPU | LGA2011-v3 |
| Розничная цена | Узнать цену в России255 евро |
| Сайт производителя | |
| Функции северного моста/CPU | |
| Чипсет | Intel X99 Express |
| Память и тип | 8x DDR4 (четыре канала) |
| Подсистема памяти | Макс. 128 Гбайт (планками по 16 Гбайт) |
| SLI / CrossFire | SLI (3-Way), CrossFireX (3-Way) |
| Встроенные функции | |
| PCI Express | 4x PCIe 3.0 x16 (x16/-/-/-, x16/x16/-/-, x16/x16/-/x8 с процессорами Core i7-5930K и 5960X); (x16/-/-/-, x16/x8/-/-, x8/x8/x8/- с процессором Core i7-5820K)2x PCIe 2.0 x1 |
| PCI | — |
| Контроллер Serial ATA, SAS и ATA | 8x SATA 6G (6x с поддержкой RAID 0, 1, 5, 10) через Intel X991x SATA Express 10 Гбит/с через Intel X991x M.2 на 32 Гбит/с |
| USB | 12x USB 3.0 (8x на панели ввода/вывода, 4x через гребёнку) 6x напрямую через Intel X99, 4x через VIA VL805, 2x через ASMedia ASM1042AE6x USB 2.0 (2x на панели ввода/вывода, 4x через гребёнку) через Intel X99 |
| Видеовыходы | — |
| WLAN / Bluetooth | — |
| Thunderbolt | — |
| LAN | 1x Intel I210-AT Gigabit-LAN |
| Аудио | 8-канальный аудио кодек Realtek ALC1150 |
» Fotostrecke
Коробка материнской платы напоминает Z97S SLI Krait Edition. На чёрном фоне в левом верхнем углу располагается логотип MSI, в правом верхнем – два логотипа Intel. Слева по центру указано название материнской платы, справа от него – чёрно-белая змея с раскрытой пастью.
Комплект поставки
Вместе с материнской платой в коробку вложены следующие аксессуары:
- Заглушка ввода/вывода
- Руководство материнской платы, DVD с драйверами и утилитами
- Руководство по быстрому старту
- Шесть кабелей SATA
- Мостик 2-Way SLI
- M-Connectors
По комплекту поставки отличий от модели Z97 не так много. MSI добавила не только заглушку ввода/вывода, но и руководство материнской платы, DVD с драйверами и руководство по быстрому старту. Пользователь также получит мостик 2-way SLI, шесть кабелей SATA и переходники M-Connectors.
<>Тест и обзор: MSI X99S SLI Krait Edition – чёрно-белая материнская плата для Haswell-EMSI X99S SLI Krait Edition | Функции и раскладка (1)
Память
1.Поддержка RAID 1
MSI X99S SLI Krait Edition
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
2.Поддержка RAID 10 (1+0)
MSI X99S SLI Krait Edition
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
3.Поддержка RAID 5
MSI X99S SLI Krait Edition
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.
4.Поддержка RAID 0
MSI X99S SLI Krait Edition
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.
5.Поддержка RAID 0+1
MSI X99S SLI Krait Edition
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.
Заключение
MSI MEG Z690 Unify-X — отличная материнская плата для оверклокеров и энтузиастов, обладающая широкими возможностями для сборки ультимативной игровой системы. Залогом успешного разгона компонентов является мощный 19+2-фазный VRM с 105А сборками, а также оптимизация платы в виде двух слотов DDR5 для достижения высоких частот. Не менее богато представлены и периферийные возможности MEG Z690 Unify-X. Чего только стоит наличие пяти слотов М.2 для скоростных твердотельных накопителей, множество современных разъемов USB 3.2 Type-A и USB 3.2 Type-C, а также сразу два 2.5-гигабитных сетевых контроллера. Впрочем, протоколами Wi-Fi 6E и Bluetooth 5.2 эта плата также не обделена. Чего точно не хватает MEG Z690 Unify-X — светодиодной подсветки платы во время работы системы. Но это фирменная фишка данной серии материнских плат от MSI, которая может быть по достоинству оценена любителями стильных и брутальных сборок. При стоимости в районе 50000-60000 рублей эта материнская плата ориентирована скорее на любителей экспериментов с разгоном и энтузиастов. Но и тому, кто просто ценит качественные девайсы, MEG Z690 Unify-X будет тоже интересна.
Плюсы:
- система питания процессора 19+2 фазы с 105А сборками;
- качественное охлаждение зоны VRM штатными радиаторами;
- два слота DDR5 для достижения высокой частоты разгона памяти;
- сразу пять разъемов М.2 для NVMe накопителей;
- множество современных разъемов и интерфейсов;
- отличные возможности разгона процессора и памяти;
- богатый оверклокерский инструментарий для работы на открытом стенде;
- функция обновления прошивки с помощью Flash BIOS Button.
Минусы:
- отсутствие светодиодной подсветки на материнской плате;
- внушительная стоимость.
