ASRock X99 Extreme6 — ещё одна материнская плата для процессоров Haswell-E
22.08.2014 19:00
Slayer Moon
SocButtons v1.5
Компания ASRock рада представить нам фотографии ещё одной материнской платы, созданной для взаимодействия с процессорами Intel, обладающими сокетом LGA2011-3.
На прочие системные платы на базе чипсета X99 можно посмотреть вот тут. Что касается ASRock X99 Extreme6, это вполне обычное изделие — оно оснащено восемью слотами для оперативной памяти DDR4, установить которой можно до 128ГБ. Подключение накопителей можно осуществить через Ultra (PCIe 3.0 x4) M.2 порт или же более привычные SATA 6Гб/с, коих имеется десять штук.
На плате можно найти три слота PCI-Express x16, в которых можно организовать SLI/CFX тандем видеокарт. Звуковое решение, которое используется в X99 Extreme6 — уже привычный знакомым с платами от ASRock людям Purity Sound 2. Количество гигабитных Ethernet портов равно двум, столько же портов USB 2.0, а вот USB 3.0 втрое больше. Творение тайваньской компании оснащено и eSATA коннектором на пару с Debug экраном.
На фото устройство ASRock X99 Extreme6
Уже на следующей неделе мы увидим парад новинок на X99, когда Intel разрешит представить их публике во всей красе.
|
|
Теги:
- asrock
- extreme6
- haswell
- lga2011
- motherboard
- x99
- материнская плата
View the discussion thread.
| < Засилье оперативной памяти DDR4, новинки от ADATA и G.Skill | Новые сведения об игровой мышке X2 Genza (X2-M3003-USB) > |
|---|
| Последние материалы на сайте: |
|

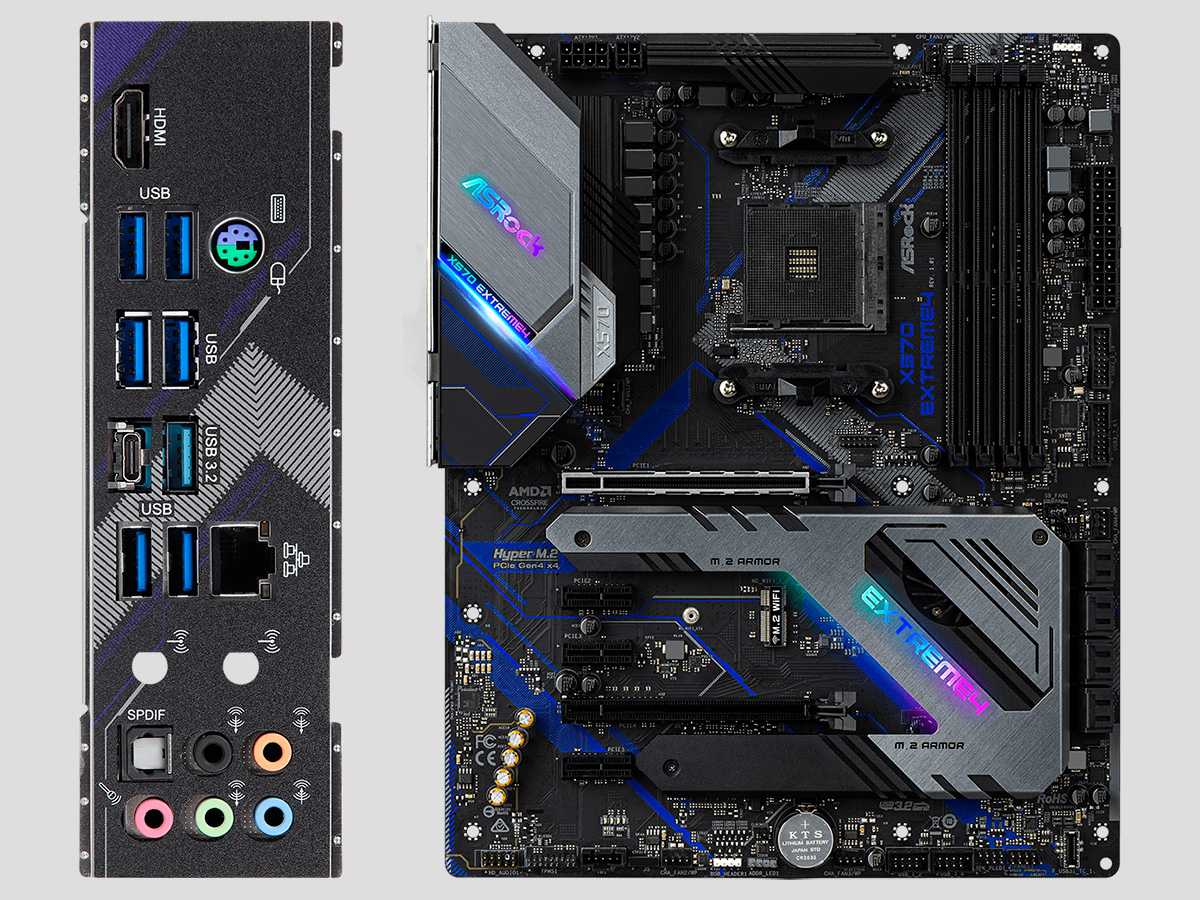

ASRock X570 Extreme4
Красивая полноценная материнка, отличающаяся от стальной легенды лишь дизайном и отсутствием разъема DisplayPort.
Характеристики ASRock X570 Extreme4
| Форм-фактор | ATX |
| Процессор (разгон) | Ryzen 5 (высокий) Ryzen 7 (высокий) Ryzen 9 (средний) |
| Частота памяти | 2133-4400 МГц |
| Звуковой кодек | ALC1220 |
| Аудиоразъемы | 5 |
| Оптика | да |
| Сетевая карта | Intel |
| Видеоразъемы | HDMI |
| Кол-во USB Type-A | 7 |
| Кол-во USB Type-C | 1 |
| Слоты M.2 | 3 (SATA, PCI-E, Wi-Fi) |
| Wi-Fi/Bluetooth | нет |
Соответственно рекомендации по разгону процессоров здесь аналогичные. Также стоит отметить полноценную звуковую систему, сетевую карту от Интел и возможность установки модуля Wi-Fi с соответствующими креплениями для антенн.
Оба слота M.2 для SSD здесь также прикрыты радиаторами, образующими монолитную систему охлаждения, прикрывающую также и чипсет. В сочетании с многоцветной подсветкой смотрится это классно.

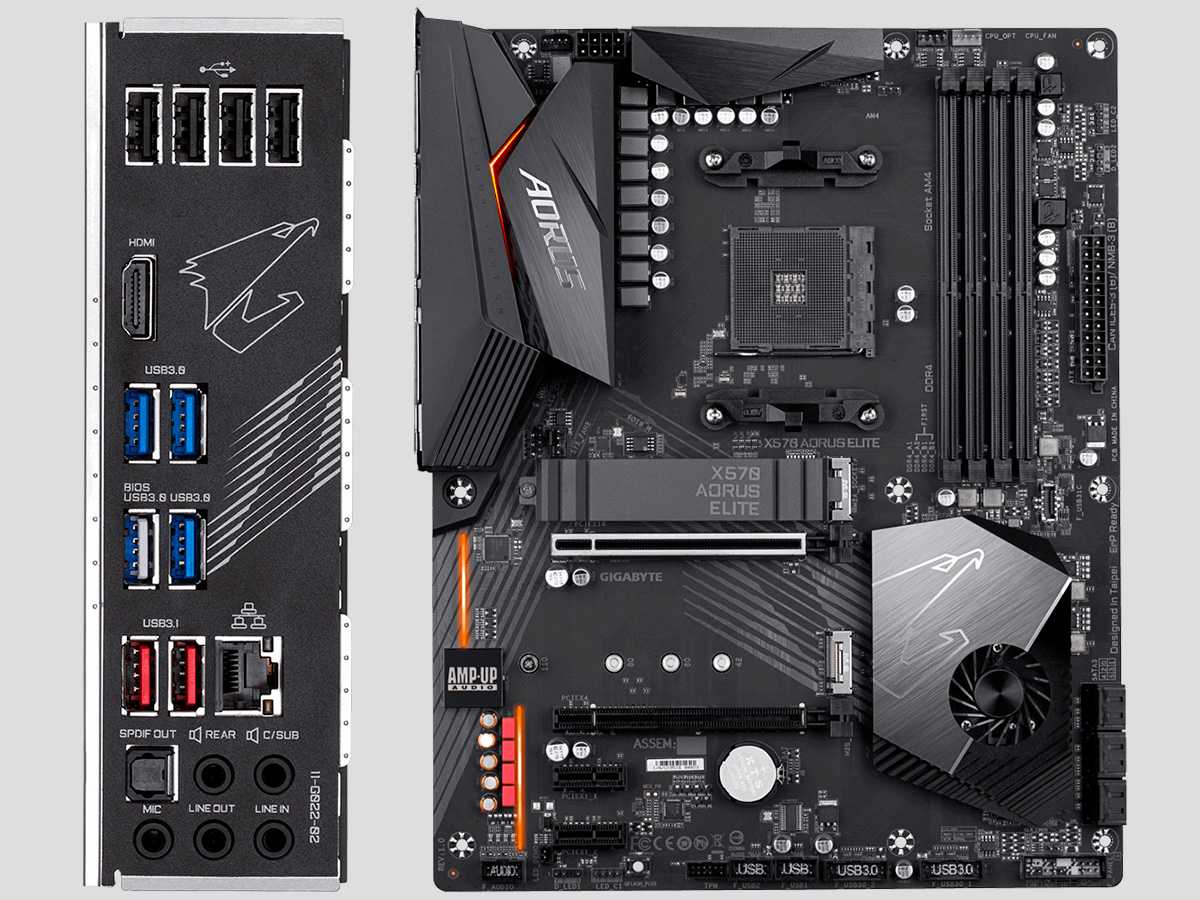

GIGABYTE X570 AORUS ELITE
Это первая модель от данного производителя, достойная установки процессора Ryzen 3 поколения с красивым дизайном и подсветкой.
Характеристики GIGABYTE X570 AORUS ELITE
| Форм-фактор | ATX |
| Процессор (разгон) | Ryzen 5 (высокий) Ryzen 7 (высокий) Ryzen 9 (высокий) |
| Частота памяти | 2133-4400 МГц |
| Звуковой кодек | ALC1220 |
| Аудиоразъемы | 5 |
| Оптика | да |
| Сетевая карта | Intel |
| Видеоразъемы | HDMI |
| Кол-во USB Type-A | 10 |
| Кол-во USB Type-C | нет |
| Слоты M.2 | 2 (SATA, PCI-E) |
| Wi-Fi/Bluetooth | нет |
Мощная система питания и большие радиаторы позволяют устанавливать и хорошо разгонять топовые процессоры без каких-либо ограничений по моделям. С установкой быстрой оперативки и разгоном памяти проблем также не будет.
Со звуком здесь все стандартно на уровне качественных игровых материнок. Но здесь распаян сетевой чип от Intel, предоставляющий дополнительные возможности по пиритизации трафика и позволяющий получить меньше пинг в играх. Но это все при наличии хорошего роутера и идеальном качестве маршрута до игрового сервера, иначе разница с чипом от Realtek вряд ли будет заметна. Поэтому это можно не считать значительным преимуществом.
Колоссальное количество полноразмерных USB разъемов это хорошо, но почему-то не нашлось места для модного Type-C. Видимо Gigabyte понимает его сомнительную полезность и демонстративно проигнорировала эту тенденцию.
Из дополнительных фишек это радиатор для M.2 слота и наличие кнопок сброса и прошивки биоса на задней панели. Но приобретая мощную систему питания, вы теряете Wi-Fi, который был в предыдущей материнке
Тут уже каждый решает для себя сам что ему важнее – разгон мощных процессоров или Wi-Fi (по моему мнению Wi-Fi для ПК вещь сомнительная) или стоит обратить внимание на другую материнку с мощным питанием и Wi-Fi
Компоновка элементов данного продукта
Сразу три алюминиевых радиатора используются для отвода тепла в ASRock 990FX Extreme3. Обзор компоновки платы указывает на то, что наибольший из них установлен на северном мосту. Второй, который чуть меньше по размерам, находится на южном мосту. Ну а наименьшая пассивная система охлаждения расположена на устройстве электроснабжения центрального процессора. Также на этой материнской плате нет электролитических конденсаторов, вместо которых используются полимерные. Такое инженерное решение, по заверениям производителя, позволяет увеличить срок службы данного продукта в 2,5 раза. Строго посередине верхней части платы расположился процессорный разъем. Слева от него находится система электроснабжения ЦПУ вместе с пассивной системой охлаждения.
За ней дальше выведены проводные порты платы. Над сокетом находится порт для подключения кулера центрального процессорного устройства. Справа же выведены 4 слота для ОЗУ и разъем подачи напряжения на системную плату. Чуть ниже процессорного разъема находится северный мост. Еще ниже под ним выведены слоты для создания графической подсистемы и дополнительных контроллеров. В правом нижнем углу выведен разъем подключения лицевой панели корпуса ПК. Чуть выше над ним находится южный мост, рядом с которым есть пять портов для подключения внешних накопителей.
Фактор формы материнской платы
Независимо от того, какой чипсет вы покупаете, вам необходимо учитывать форм-фактор при сборке ПК. Материнские платы бывают самых разных размеров, от больших моделей E-ATX до меньших моделей Mini-ITX. То, что вы выберете, во многом совпадает с вашим выбором корпуса, однако подавляющее большинство сборщиков, как правило, оказываются в диапазоне Mid-Tower, ATX.
Как правило, мы рекомендуем ATX, поскольку они не ограничены с точки зрения функций, и вы действительно можете продвигать своё новое оборудование с этим форм-фактором, не переплачивая за E-ATX. Если у вас ограниченный бюджет, вы, вероятно, не собираетесь покупать Z690, поэтому стоит проверить другие чипсеты и поискать плату с форм-фактором mATX.

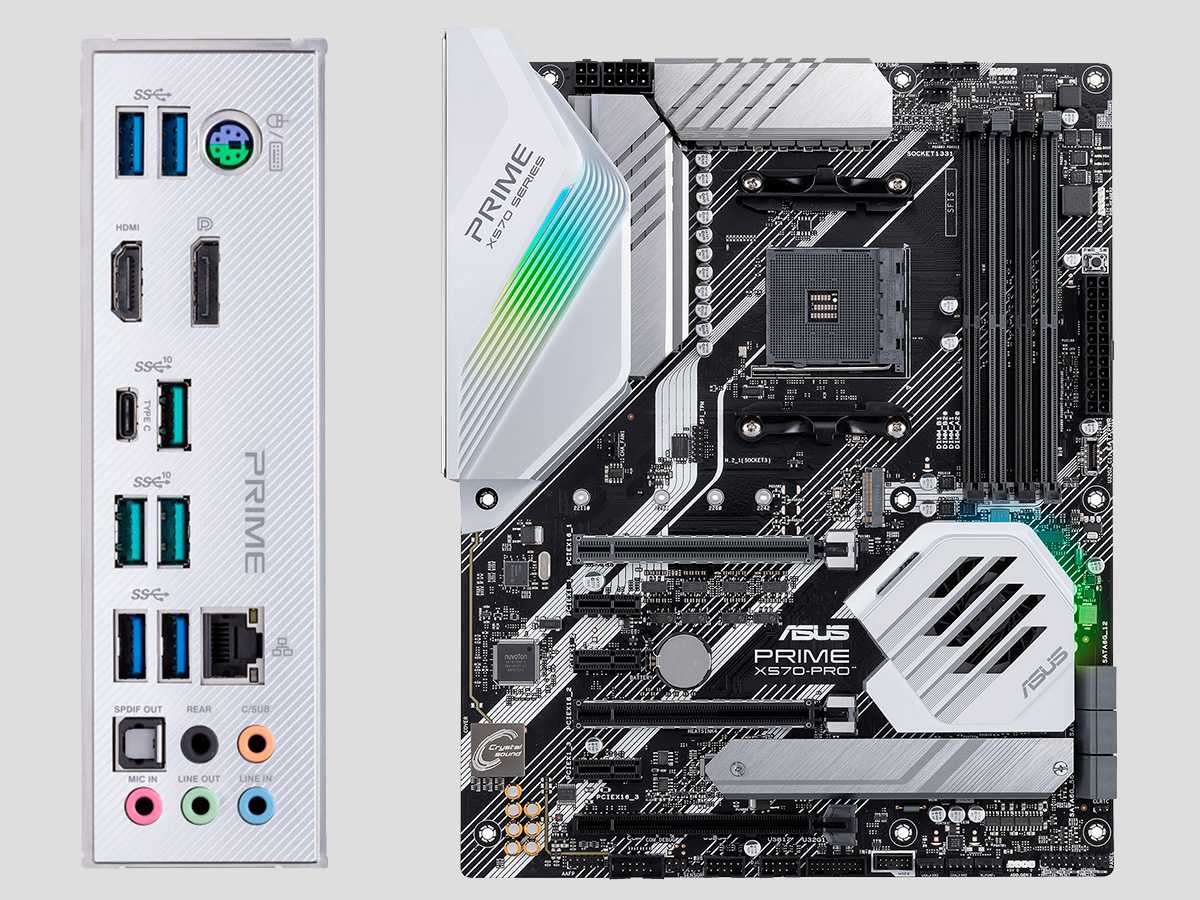

ASUS PRIME X570-PRO
Первая достойная материнка от лидера в этом сегменте из серии PRIME, известной хорошими системами питания и стабильностью в разгоне, без излишков присущих более дорогим геймерским сериям.
Характеристики ASUS PRIME X570-PRO
| Форм-фактор | ATX |
| Процессор (разгон) | Ryzen 5 (высокий) Ryzen 7 (высокий) Ryzen 9 (высокий) |
| Частота памяти | 2133-4400 МГц |
| Звуковой кодек | S1220A |
| Аудиоразъемы | 5 |
| Оптика | да |
| Сетевая карта | Intel |
| Видеоразъемы | HDMI, DP |
| Кол-во USB Type-A | 7 |
| Кол-во USB Type-C | 1 |
| Слоты M.2 | 2 (SATA, PCI-E) |
| Wi-Fi/Bluetooth | нет |
Мощная система питания это материнки совместно с достаточными по размеру радиаторами позволит хорошо разогнать даже самый мощный процессор. А знаменитая стабильность и гибкость ASUS в разгоне позволяет назвать ее лучшим выбором для энтузиаста.
Удивительно, что несмотря на то, что данная серия никогда не относилась к игровой и материнки PRIME всегда были обрезаны в плане звука, сети и т.п., эта модель имеет все атрибуты присущие более дорогим и пафосным геймерским продуктам.
Здесь и топовый аудиокодек и полный набор звуковых разъемов включая оптику и даже интеловская сетевуха, плюс DisplayPort. Один из портов M.2 удачно расположен над видеокартой, а второй еще лучше – внизу, да еще и прикрыт радиатором.
Добавьте сюда встроенную подсветку Aura с синхронизацией, дающей возможность создать красивую систему как с более дорогими материнками и непонятно за что платить больше?

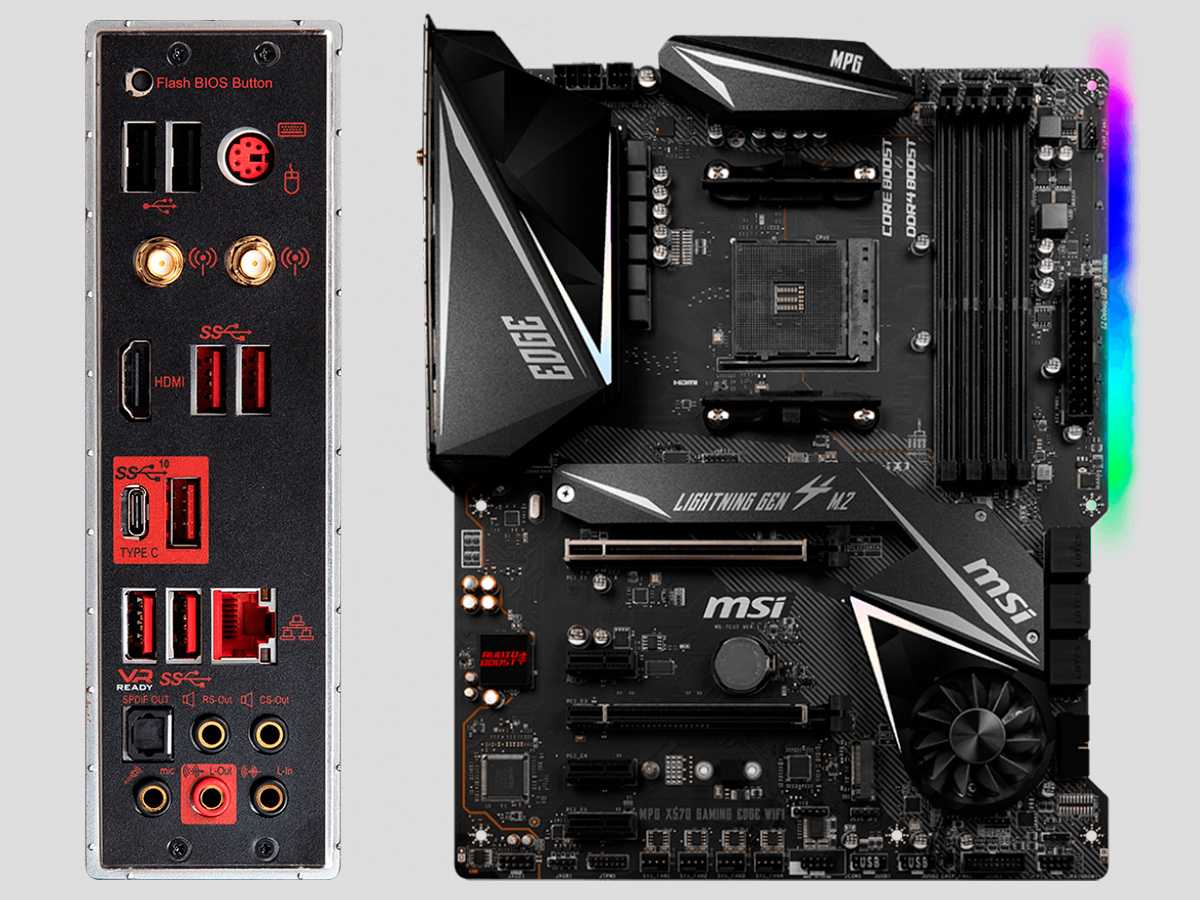

MSI MPG X570 GAMING EDGE WIFI
Еще одна материнская плата от MSI, отличающаяся прежде всего наличием беспроводного модуля и красивой многоцветной подсветкой.
Видимо компания наверстывает пробел в модельном ряду на чипсетах B450/X470 (к сожалению, в прошлую нашу подборку не попала ни одна материнка от MSI, хотя этот бренд и заслуживает уважения).
Характеристики MSI MPG X570 GAMING EDGE WIFI
| Форм-фактор | ATX |
| Процессор (разгон) | Ryzen 5 (высокий) Ryzen 7 (средний) Ryzen 9 (низкий) |
| Частота памяти | 2133-4400 МГц |
| Звуковой кодек | ALC1220 |
| Аудиоразъемы | 5 |
| Оптика | да |
| Сетевая карта | Realtek |
| Видеоразъемы | HDMI |
| Кол-во USB Type-A | 7 |
| Кол-во USB Type-C | 1 |
| Слоты M.2 | 2 (SATA, PCI-E) |
| Wi-Fi/Bluetooth | 802.11ac/4.2 |
Рекомендации по процессору, исходя из системы питания и охлаждения, те же. С памятью, звуком и разъемами все аналогично, никаких замечаний нет. Также имеется радиатор для одного из слотов M.2.
На борту имеется комбинированный беспроводной модуль от Intel с поддержкой двухдиапазонного Wi-Fi (2.4+5 ГГц) самого современного стандарта 802.11ac, а также Bluetooth 4.2. Антенны, необходимые для их работы идут в комплекте с материнкой и выведены через заднюю панель.
Разъёмы
1.Порты USB 3.2 Gen 1 (через расширение)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme3)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme4)
Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.
2.Порты USB 3.2 Gen 2 (через расширение)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme3)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme4)
Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.
3.порты USB 2.0 (транзитные расширители)
4
4
На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.
4.разъёмы SATA 3
10
10
SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.
5.разъемы для вентиляторов
6
6
Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.
6.порты USB 3.0 (транзитные расширители)
2
2
На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.
7.M.2 разъемов
1
1
M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.
8.Есть разъём TPM
ASRock X99 Extreme3
ASRock X99 Extreme4
Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.
9.разъемы U.2
U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.
Материнки для Ryzen 5 5600X
Форм-фактор. Зачастую производителю в меньших платах приходится чем-то жертвовать. Например, модели microATX и Mini-ITX не позволяют установить такие большие радиаторы, как и в полноформатном ATX. Вы получаете меньше слотов памяти, PCI Express, Sata и других.
Самый доступный Ryzen 5 5600X должен занять место «народного». В играх 6-ядерный / 12-поточный процессор практически не уступает AMD Ryzen 7 5800X, Ryzen 9 5900X и 5950X. Максимальная частота достигает 4.6 ГГц. А его энергопотребление осталось на уровне 65 Вт.
Это означает, что он будет нормально работать с любой материнской платой на B550 и X570. И некоторые материнки на B450 и X470 получат обновления BIOS под Ryzen 5000, но не раньше января 2021 года
Осторожно можно сэкономить деньги на плате и потратить их на видеокарту
Gigabyte B550 Aorus Elite
| Поддержка процессоров | AMD Ryzen 3000, 4000 G-Series и 5000 |
| Форм-фактор / Разъём /Чипсет | ATX / AM4 / AMD B550 |
| Тип / Частота / Объём памяти | 4x DDR4 / 4733 МГц / до 128 Гб |
| Графический интерфейс | 1x PCI Express 4.0 x16 (x16) 1x PCI Express 3.0 x16 (x2 / x1) |
Платы B550 имеют меньше USB-входов, слотов расширений PCI Express и Sata интерфейсов. Но Gigabyte B550 Aorus Elite имеет цифровой VRM-модуль и фирменный радиатор. Можно сказать, что Gigabyte молодцы, особенно если сравнивать систему питания с B450, X470. Материнка справится даже с Ryzen 7 5800X, а что уж говорить о народном процессоре Ryzen 5 5600X.
Asus Rog Strix B550-F Gaming
| Поддержка процессоров | AMD Ryzen 3000, 4000 G-Series и 5000 |
| Форм-фактор / Разъём /Чипсет | ATX / AM4 / AMD B550 |
| Тип / Частота / Объём памяти | 4x DDR4 / 5100 МГц / до 128 Гб |
| Графический интерфейс | 1x PCI Express 4.0 x16 (x16) 1x PCI Express 3.0 x16 (x4) |
По функциональности и качеству компонентов Rog Strix B550-F Gaming можно назвать топовой. Имеет поддержку PCI Express 4.0 для видеокарты и одного накопителя М.2. Поддерживает высокочастотную память DDR4 до 5100 МГц. Система питания и охлаждения рассчитана на 12 и 16-ядерные процессоры. Как бонус за свои деньги имеет встроенный контроллер Wi-Fi 6.
MSI MPG B550 Gaming Edge
| Поддержка процессоров | AMD Ryzen 3000, 4000 G-Series и 5000 |
| Форм-фактор / Разъём /Чипсет | ATX / AM4 / AMD B550 |
| Тип / Частота / Объём памяти | 4x DDR4 / 4866 МГц / до 128 Гб |
| Графический интерфейс | 1x PCI Express 4.0 x16 (x16) 1x PCI Express 3.0 x16 (x2) |
Это материнская плата формата ATX с упрощённым, преимущественно чёрным дизайном. Компания MSI предлагает отличные решения как премиум класса, так и средне ценовые. Плата поддерживает частоту памяти до 4600 МГц. Она способна разгонять даже с 12-ядерным Ryzen 9 3900X, а значит Ryzen 5 5600X её точно по зубам. Имеются модули Wi-Fi 6 и Bluetooth 5.0.
ASRock B550 PG Velocita
| Поддержка процессоров | AMD Ryzen 3000, 4000 G-Series и 5000 |
| Форм-фактор / Разъём /Чипсет | ATX / AM4 / AMD B550 |
| Тип / Частота / Объём памяти | 4x DDR4 / 4733 МГц / до 128 Гб |
| Графический интерфейс | 1x PCI Express 4.0 x16 (x16) 1x PCI Express 3.0 x16 (x2) |
Плата ASRock B550 PG Velocita выполнена в форм-факторе ATX. Дизайн в чёрном и серебристом цветах с красными полосками, придающими её внешнему виду некоторую фишку. Благодаря топовым компонентам питания материнка точно готова к работе с любыми ЦП. В цепях питания используются премиальные конденсаторы с увеличенным на 20% сроком службы.
Мнение пользователей об этом продукте, разгон
Большинство мнений владельцев этого продукта указывают на отличную и надежную работу в связке с установленными составляющими. Причем функционирование каких-либо компонентов данного решения в большинстве случаев является беспроблемным. Лишь определенные нарекания на старых версиях драйверов вызывала сетевая карта. Но обновление софта решает этот вопрос. Также часто можно встретить отзывы о нестабильной работе ЦПУ с 6-ю или 8-ю вычислительными блоками. Но в этом случае, как правило, виновата не плата, а система охлаждения. Пользователи хотят увеличить производительность ПК в сочетании с комплектной системой охлаждения. А этого делать нельзя, и нужно применять более продвинутые решения.
Плюсов же у этого продукта значительно больше. Это и отличная функциональность, и доступная цена, и возможность установки сразу 3-х дискретных графических ускорителей. Отлично проработанный «БИОС» позволяет даже плохо подготовленному пользователю осуществить разгон 8350 на ASRock 990FX Extreme3 без особых проблем и последствий.
Порты
1.Порты USB 3.2 Gen 2 (USB-A)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme3)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme4)
USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.
2.Порты USB 3.2 Gen 1 (USB-A)
4
4
USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.
3.Порты USB 3.2 Gen 2 (USB-C)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme3)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme4)
USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.
4.Порты USB 3.2 Gen 1 (USB-C)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme3)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme4)
USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.
5.порты USB 2.0
4
4
Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.
6.Порты USB 3.2 Gen 2×2
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme3)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme4)
USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.
7.Порты USB 4 40Gbps
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme3)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme4)
Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.
8.Порты USB 4 20Gbps
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme3)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme4)
Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.
9.Порты Thunderbolt 4
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme3)
Неизвестно. Помогите нам, предложите стоимость. (ASRock X99 Extreme4)
Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).
Ниша данного продукта и его технические возможности
Именно на компьютерных энтузиастов в первую очередь ориентирована ASRock 990FX Extreme3. На это указывает и поддержка всех чипов (в том числе и наиболее производительные полупроводниковые кристаллы для сокета «АМ 3+»), и наличие сразу 3-х слотов для графических акселераторов, и 3 слота для инсталляции модулей оперативной памяти.
Среди прочих особенностей этого решения необходимо отметить возможность разгона чипов с разблокированным множителем и разблокировки незадействованных вычислительных модулей на 3-хъядерных моделях центральных процессорных устройств от «АМД». Все ранее перечисленное позволяет с огромной степенью уверенности отнести эту плату к премиум-сегменту.
Страница 1: Тест и обзор: ASRock X99 Extreme3 – недорогая материнская плата для Haswell-E
В августе 2014 Intel представила свою новую платформу Haswell-E, но на её приобретение придётся потратиться. Новый CPU и память DDR4 обойдутся недёшево. Понадобится и материнская плата с чипсетом Intel X99, и здесь как раз есть возможность сэкономить. За приемлемый бюджет можно найти небольшую материнскую плату, которая может стать основой новой платформы. В нашу тестовую лабораторию как раз поступила подобная модель X99 Extreme3 от ASRock, которую мы подвергнем традиционному тестированию.
ASRock X99 Extreme3 – не только самая дешёвая материнская плата Haswell-E, но и самая компактная модель линейки Extreme, её можно смело назвать материнской платой начального уровня. Отличия от X99 Extreme4 заметны визуально. У «старшей» модели имеются восемь слотов DDR4 DIMM и четыре механических слота PCIe x16. Конечно, имеются и некоторые другие отличия в деталях.
На X99 Extreme3 вы получите два механических слота PCIe 3.0 x16, к которым ASRock добавила ещё один механический слот PCIe x16 с поддержкой PCI Express 2.0 и один PCIe 2.0 x1. Отметим десять портов SATA 6G, интерфейс M.2, шесть портов USB 3.0 и восемь USB 2.0. Имеются и два отдельных чипа BIOS, порт Gigabit LAN и звуковой процессор. Основа, в принципе, весьма достойная.
Обзор ASRock X99 Extreme3
Материнская плата из чёрного текстолита опирается на формат ATX. Конечно, чёрный цвет нравится многим пользователям. На его фоне выделяются четыре синих слота DDR4 DIMM и два пассивных радиатора. Отметим и десять серых портов SATA.
Спецификации
Ниже приведены технические характеристики:
| Формат материнской платы | ATX |
|---|---|
| Производитель и модель | ASRockX99 Extreme3 |
| Сокет CPU | LGA2011-v3 |
| Розничная цена | 13,0 тыс. рублей в России |
| Сайт производителя | Официальная страница ASRock X99 Extreme3 |
| Функции северного моста/CPU | |
| Чипсет | Intel X99 Express |
| Память и тип | 4x DDR4 (четыре канала) |
| Расширение памяти | Макс. 64 Гбайт (планками по 16 Гбайт) |
| SLI / CrossFire | SLI (2-Way), CrossFireX (3-Way) |
| Встроенные функции | |
| PCI-Express | 2x PCIe 3.0 x16 (x16/-, x16/x16 для Core i7-5930K и 5960X); (x16/-, x16/x8 для dem Core i7-5820K)1x PCIe 2.0 x16 (x4)1x PCIe 2.0 x1 |
| PCI | — |
| Контроллер Serial ATA, SAS и ATA | 10x SATA 6G (6x с поддержкой RAID 0, 1, 5, 10) через Intel X991x M.2 на 32 Гбит/с |
| USB | 6x USB 3.0 (4x на панели ввода/вывода, 2x через гребёнку) через Intel X998x USB 2.0 (4x на панели ввода/вывода, 4x через гребёнку) через Intel X99 |
| Видеовыходы | — |
| WLAN / Bluetooth | — |
| Thunderbolt | — |
| LAN | 1x Intel I218-V Gigabit-LAN |
| Аудио | 8-канальный звуковой кодек Realtek ALC1150 + 2x TI NE5532 |
» Fotostrecke
Коробка материнской платы тоже выполнена, по большей части, в чёрном цвете. По центру можно видеть золотистую букву X, обозначающую семейство Extreme. Слева вверху имеется логотип ASRock, справа вверху – логотип подсистемы питания CPU с фазами Super Alloy. Ниже – иконки разных функций, в самом низу – название модели ASRock X99 Extreme3.
Комплект поставки
После вскрытия коробки мы получили следующие аксессуары:
- Заглушку ввода/вывода
- Руководство материнской платы, DVD с драйверами и программным обеспечением
- Руководство по настройке приложений
- Два кабеля SATA
- Мостик 2-Way SLI
- Кабель HDD Saver
- Винт для слота M.2
Из-за ценового сегмента набор аксессуаров небольшой. Кроме заглушки ввода/вывода вы получите руководство пользователя и руководство по установке программного обеспечения, DVD с драйверами и утилитами, два кабеля SATA, мостик 2-way SLI, кабель HDD Saver и винт для слота M.2.
