CrossFireХ и синтетические тесты
За десяток лет технология CrossFireХ уже отработана, поддерживается всем оборудованием без проблем. С подключением и сборкой нет никаких сложностей. Начинаем с подключения видеокарт в соответствующие слоты.
Подключаем к ним питание. Ставим мостик CrossFire. Монитор подключаем к верхней карте. Ну и все. Далее включаем компьютер. После включения заходим в AMD Catalyst Control Center, вкладка Perfomance и активируем технологию CrossFire.
Далее перейдем уже к самим тестам.
Данные тесты интересны тем, что позволяют сравнить между собой не только производительность отдельных видеокарт, но и производительность различных игровых сборок основанных, например, на разных процессорах и одинаковых видеокартах.

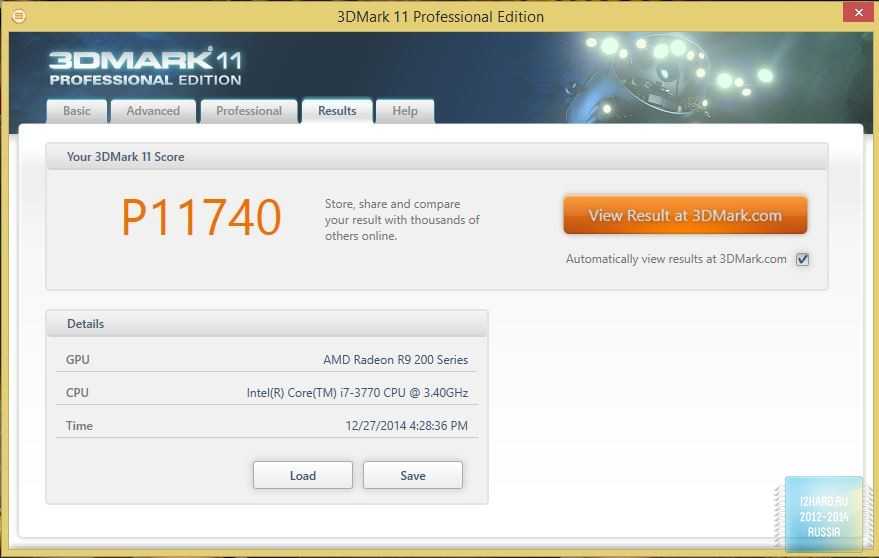

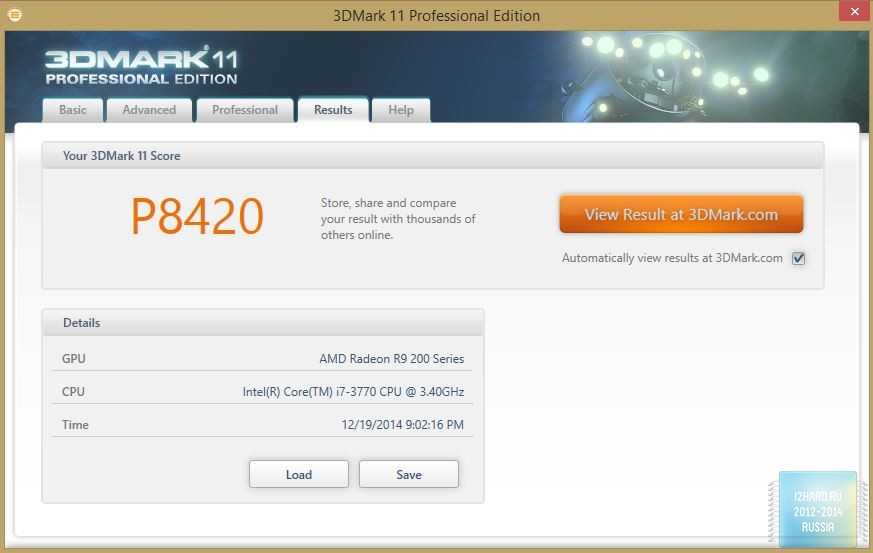

Вначале пакеты 3DMark. Все настройки по умолчанию.
Unigine Heaven Benchmark 4.0
В тестах все выглядит хорошо, двойного увеличения производительности мы, конечно, не видим, но в среднем процентов на 30-50 прирост производительности есть.
Результаты тестов
Видеокарта в синтетических тестах показывает высокую производительность, и в тоже время ожидаемую, ведь перед нами на данный момент самый мощный в мире одночип.
Теперь перейдем к результатам производительности в играх. Здесь я делал замер FPS программой FRAPS. На графиках будут представлены минимальный, максимальный и средний FPS.
В играх производительность отличная. FPS разве, что «проседал» в GTA 4, возможно это из-за процессора, так как игра очень процессорозависимая. В остальных же играх проблем с тормозами я не заметил, даже в Метро 2033 было очень приятно играть и наслаждаться графикой. Battlefield 3 настолько оптимизировали, что игра идет просто шикарно. В Dirt2 и Dirt3 неприятностей с производительностью вообще никаких нету.
Теперь расскажу про эффективность системы охлаждения. В Авто режиме вентиляторы раскрутились до 3200RPM, при этом создавая средний шум, так как мой системный блок очень тихий, то рев вентиляторов доносился отчетливо, но при этом температура всего 61 градус, результат достойный внимания. Можно и потерпеть шум, ради такой температуры. В режим 100% скорости вентиляторы раскручиваются до 4300RPM, и тут все очень печально. Система охлаждения шумит сильно, я бы сказал, создавала она высокий уровень шума, и при всем этом разница в температуре с Авто режимом всего 3 градуса. В чем подвох?
HD 7970 done the Gigabyte way
It was hard not to be impressed by AMD’s first 28nm graphics card, the Radeon HD 7970. Taking the mantle of ‘world’s fastest single-GPU’, the 7970 — built around a wholly revamped architecture — tore through our benchmarks and left all previous-generation cards lying in its wake as it churned out new levels of performance across a wide range of games.
As far as single-GPU solutions are concerned, they don’t come much better, but that’s hardly going to stop AMD’s partners from trying to improve on an already-winning formula now is it? A wave of partner cards that follow AMD’s reference design are already available, but custom variations have started to appear much sooner than anticipated, and the one that’s really catching our eye is Gigabyte’s HD 7970 OC (model number GV-R797OC-3GD).
It’s no secret that we’ve been left impressed with Gigabyte’s recent high-end cards — particularly the Super Overclock series — so we’re expecting great things from a card that aims to be both cooler and faster than AMD’s regular design.
To that end, the manufacturer has employed its latest generation WindForce 3X cooler that features a little something dubbed «Triangle Cool» technology. What this means is that the heatsink resting directly above the GPU consists of a triangular internal structure that, in Gigabyte’s own words, «enhances the efficiency of heat dissipation dramatically,» and «minimizes the flow of turbulence between fans.»
We’ll find out exactly how well it works later in the review, but what you need to know right now is that the 7970 OC comes armed with three ultra-quiet 80mm PWM fans sat above a GPU-and-memory-encompassing heatsink, a massive array of aluminium fins, and a trio of 8mm-thick copper heatpipes.
The cooler looks the business, and so does the card itself. Eagle-eyed readers will note that Gigabyte’s finally using a black PCB, which is a better match for its current-generation motherboards and a distinct improvement over what we like to call periwinkle blue.
But the beauty of the this one is more than skin deep. With the meaty cooler at hand, Gigabyte raises the core clock speed of the 7970 OC from a standard 925MHz up to a cool 1,000MHz. That’s an eight per cent bump on what’s already the world’s fastest GPU, and it’s joined by a standard 3GB GDDR5 frame buffer operating at an effective 5,500MHz. Could Gigabyte have gone higher on the core, and should the memory have been pushed further as well? The answer’s probably yes on both counts, but then the manufacturer may want to leave a little room for a Super Overclock model further down the road.
Elsewhere, the PCB’s a standard length at 10.5in, but unlike AMD’s reference design, Gigabyte’s cooler doesn’t overlap the board. As a result, this custom-cooled and pre-overclocked take is actually a few millimetres shorter than a standard card, and it’s lighter, too, at around 759g (compared to just over 1kg for AMD’s reference design).
There’s no change at the front or back. In keeping with AMD’s default specification, the 7970 OC draws power from eight- and six-pin PCIe connectors, and the selection of outputs includes the standard DVI, HDMI and two mini-DisplayPorts. As you’d expect from every HD 7970, a pair of CrossFire fingers are available for multi-GPU configurations, as is a dual-BIOS switch that provides a fail-safe for users planning exotic modifications.
So, how much is it going to cost? Well, that’s the sticking point. Gigabyte hasn’t yet confirmed an MSRP (or indeed a retail release date), but given current 7970 pricing, we’d expect to see the souped-up card land at stores in the coming weeks priced at or beyond the £500 mark.
A meatier take on the world’s fastest graphics card was never going to be cheap, but we’re itching to fire up Gigabyte’s card so let’s see what it can do. And, if you haven’t done so already, head on over to our earlier analysis to get a deeper understanding of what the Radeon HD 7970’s new architecture is all about.
Страница 1: Тест и обзор: Gigabyte GV-R797OC-3GD
С выходом Radeon HD 7970 (см. обзор на HardwareLuxx) AMD сделала первый шаг на новой архитектуре GPU одновременно со снижением техпроцесса. Видеокарта XFX Radeon HD 7970 Double Dissipation Edition (см. обзор на Hardwareluxx) стала первой моделью в нашей лаборатории на новом GPU с альтернативной системой охлаждения. Из-за серьёзного потенциала разгона Radeon HD 7970 производители довольно быстро подготовили собственные модели с заводским разгоном. Gigabyte GV-R797OC-3GD первой добралась до нашей тестовой лаборатории. Видеокарта сочетает альтернативную систему охлаждения и увеличенные тактовые частоты. В нашей статье вы узнаете, как показывает себя на практике система охлаждения Windforce 3X, а также и заводской разгон.
Мы начнём наш обзор с обычного рассмотрения спецификаций:
| Название и производитель | Gigabyte GV-R797OC-3GD |
| Розничная цена | Около 18,5 тыс. рублей в России |
| Сайт производителя | www.gigabyte.ru |
| Технические спецификации | |
| GPU | Tahiti XT |
| Техпроцесс | 28 нм |
| Количество транзисторов | 4,3 млрд. |
| Тактовая частота GPU | 1000 МГц |
| Частота памяти | 1375 МГц |
| Тип памяти | GDDR5 |
| Объём памяти | 3072 Мбайт |
| Ширина шины памяти | 384 бит |
| Пропускная способность памяти | 264 Гбайт/с |
| Версия модели шейдеров | 5.0 |
| Версия DirectX | 11.1 |
| Количество потоковых процессоров | 2048 (1D) |
| Частота потоковых процессоров | 1000 МГц |
| Количество текстурных блоков | 128 |
| Количество ROP | 32 |
| SLI/CrossFire | CrossFire |
У видеокарты Gigabyte GV-R797OC-3GD разогнан GPU, который работает не на штатном уровне 925 МГц, а на магической планке 1000 МГц. Gigabyte решила не разгонять память, оставив её на уровне 1375 МГц. В принципе, ничто не мешало Gigabyte поднять у GV-R797OC-3GD частоту памяти, но это не дало бы такого ощутимого эффекта на производительности.
Все другие архитектурные и технические детали соответствуют эталонной видеокарте Radeon HD 7970. Систему охлаждения мы подробно рассмотрим на следующих страницах.
На скриншоте GPU-Z нет каких-либо специфических деталей.
После обсуждения спецификаций позвольте перейти к самой видеокарте.
Тестирование
Тестирование проводилось на конфигурации:
Компьютер на базе процессора AMD Phenom II X4 955 Black Edition (Socket AM3)
• Процессор AMD Phenom II X4 955 Black Edition (4018MHz);
• Кулер IceHammer IH-4500 + Thermalright TY-140;
• Мат. Плата ASUS M4A88T-V EVO;
• Оперативная память DDR3 Kingmax 2x2GB 1333mhz;
• Жесткий диск Seagate ST3250310AS (250GB, 7200RPM, SATA-II);
• Блок питания Chieftec CFT-700-14CS;
• Корпус Cooler Master CM690 II Advanced + Стоковые вентиляторы заменены на Thermalright X-Silent
• Операционная система Windows 7 SP1 64bit, DirectX 11;
• Монитор ASUS VE247H 23.6’ (1920×1080);
• Драйвера ATI Catalyst 12.3, VSync off.
Хоть видеокарта и обладает немалыми размерами, но она без проблем поместилась в моем корпусе.
Программы и игры, которые использовались при тестировании видеокарт:
• 3DMark 11 – Настройки Performance, Extreme.
• 3DMark Vantage – Настройки Performance, Extreme.
• Unigine Heaven Benchmark 3.0 – Настройки тестирования High с NO AA, NO AF. Также ещё настройки High с AA 4x + AF 16x. Tessellation – normal.
• Dirt2 – Настройки Ultra High.
• Dirt3 – Настройки Ultra High.
• Metro 2033 – Настройки Super High.
• Battlefield 3 – Настройки Ultra.
• Grand Theft Auto 4 – Настройки High-Ultra, дальность прорисовки 100%.
• FurMark 1.9.0 – для прогрева видеокарты.
• Fraps 3.4.5 – для замера FPS в играх.
Seite 1: Test: Gigabyte GV-R797OC-3GD
Mit der Radeon HD 7970 wagte AMD (Hardwareluxx-Artikel) den ersten Schritt hin zu einer neuen GPU-Architektur und einem kleineren Fertigungsprozess. Die XFX Radeon HD 7970 Double Dissipation Edition (Hardwareluxx-Artikel) war die erste Karte mit alternativer Kühlung in unserem Testfeld. Aufgrund des enormen Overclocking-Potenzials der Radeon HD 7970 war es nur eine Frage der Zeit, bis auch der erste Hersteller eine werksseitig übertaktete Karte auf den Markt bringen wird. Mit der Gigabyte GV-R797OC-3GD erreicht nun das erste Modell unser Testlabor, das eine alternative Kühlung und gesteigerte Taktraten vereint. Was die Windforce-3X-Kühlung zu leisten im Stande ist und wie sich das Overclocking auswirkt, soll folgender Artikel beleuchten.
Gigabyte hat mit der GV-R797D5-3GD-B bereits eine Radeon HD 7970 im Programm. Diese muss allerdings noch mit dem Referenzkühler auskommen und läuft zudem auch noch mit Standard-Takt. Der Preis ist derzeit mit 520 Euro angegeben. Zur GV-R797OC-3GD ist noch kein Preis verfügbar — ebenso fehlen Angaben zum Lieferdatum.
» Fotostrecke
Beginnen wollen wir wie immer mit einem Blick auf die technischen Daten:
| Hersteller und Bezeichnung | Gigabyte GV-R797OC-3GD |
| Straßenpreis | 385 Euro |
| Homepage | www.gigabyte.de |
| Technische Daten | |
| GPU | Tahiti XT |
| Fertigung | 28 nm |
| Transistoren | 4,3 Milliarden |
| GPU-Takt | 1000 MHz |
| Speichertakt | 1375 MHz |
| Speichertyp | GDDR5 |
| Speichergröße | 3072 MB |
| Speicherinterface | 384 Bit |
| Speicherbandbreite | 264 GB/Sek. |
| Shader-Model-Version | 5.0 |
| DirectX-Version | 11.1 |
| Shadereinheiten | 2048 (1D) |
| Shadertakt | 1000 MHz |
| Texture Units | 128 |
| ROPs | 32 |
| SLI/CrossFire | CrossFire |
Gigabyte beschränkt sich bei der GV-R797OC-3GD auf die Übertaktung der GPU. Diese arbeitet nicht mit 925 MHz wie dies AMD vorsieht, sondern mit 1000 MHz. Den Speicher hat Gigabyte bei 1375 MHz belassen. Aufgrund der Abhängigkeiten von GPU und Speicher sehen wir hier allerdings ein Problem für die GV-R797OC-3GD. Gigabyte täte gut daran, auch dem Speicher etwas mehr Takt zu gönnen, ansonsten könnte sich eine Taktsteigerung nicht derart stark auswirken, wie sich Gigabyte dies wünscht.
Alle weiteren technischen und architektonischen bleiben zur Radeon HD 7970 in der Referenzversion identisch. Auf die Kühlung wollen wir auf den folgenden Seiten genauer eingehen.
Abschließend noch ein Blick auf den GPU-Z-Screenshot, der allerdings keiner weiteren Besonderheiten zutage fördert.
Nach den nüchternen technischen Daten kommen wir nun zur Karte selbst.
<>Test: Gigabyte GV-R797OC-3GDGigabyte GV-R797OC-3GD — Impressionen (1)
Технические характеристики
• Графическое ядро: Tahiti XT
• Интерфейс: PCI Express x16
• Техпроцесс: 28nm
• Частота работы GPU: 1000MHz
• Частота работы памяти (физическая(эффективная)): (1375(5500))MHz
• Разрядность шины видеопамяти: 384bit
• Количество видеопамяти: 3072MB
• Тип видеопамяти: GDDR5
• Число универсальных процессоров: 2048
• Число текстурных блоков: 128
• Число блоков растеризации: 32
• Необходимость дополнительного питания: 6-pin, 8-pin
• Длина видеокарты: 285mm
• Интерфейсы: DVI, HDMI, Display Port x2
А вот что выдает GPU-Z.
Как я выше и указал, видеокарта оснащена заводским разгоном по GPU со стандартных 925 до 1000MHz. Что ж, на результатах тестов это должно сказаться только положительно.
Внешний вид, система охлаждения и печатная плата
Три вентилятора на системе охлаждения смотрятся вполне солидно, обещая хорошее охлаждение радиатора. При этом они увеличивают длину видеокарты, что не позволит установить ее в маленький корпус.
Вентиляторы крепятся к прочному пластиковому кожуху.
На верхнем торце прикручена металлическая рамка, выполняющая функцию ребра жесткости. Здесь же два разъема для питания – на 6 и 8-пин. Также присутствуют два разъема CrossFireX, а рядом с ними расположена кнопка переключения BIOS.
С обратной стороны имеется металлическая пластина,к которой крепится радиатор охлаждения VRM GPU.
Видеокарта занимает два слота, интерфейсы представлены двумя mini DisplayPort, одним DVI, и одним HDMI.
Радиатор вместе с кожухом крепится к печатной плате на четыре подпружиненных винта. Отдельная пластина с теплопроводными резинками охлаждает чипы памяти. Три тепловых трубки диаметром 8 мм напрямую контактируют с графическим процессором через квадратную вставку. Трубки проходят через три радиатора.
Вентиляторы диаметром 75 мм имеют одиннадцать прозрачных лопастей. Питание подключено последовательно к 3х пин контакту.
Внешний вид печатной платы основательно переработан. По центру расположено графическое ядро Tahiti, а вокруг него двенадцать микросхем памяти Hynix. Для управления используется ШИМ-контроллер ADP 4101 от компании ON Semiconductor. На плате присутствуют всего шесть фаз питания процессора и по одной для памяти и PLL.
Упаковка и комплектация
Упаковка выполнена в привычном стиле Gigabyte. Механический глаз, изображенный на темном фоне. На лицевой стороне указана модель видеокарты и ещё два, очень важных преимущества: заводской разгон до 1GHz и фирменная система охлаждения, которая, по заявлению производителя справляется со своей задачей лучше 15% референсного варианта.
На обратной стороне более подробно описывается система охлаждения WindForce 3x и написаны краткие основные характеристики данного видеоадаптера.
Также ещё характеристики указаны на верхней части упаковки.
Снимая верхнюю коробку, мы видим другую белую картонную коробку, где находится сама видеокарта со своей комплектацией.
Комплектация видеокарты-топа слишком проста и бедна:
• Инструкция установки видеокарты
• Диск с драйверами и утилитами
• Два переходника для дополнительного питания
Можно было бы положить ключик на какую-нибудь игру, переходник DVI-VGA, к примеру.
Внешний вид
Видеокарта выполнена на текстолите синего цвета. Фирменная система охлаждения WindForce 3x закрывает всю лицевую сторону печатной платы. Система охлаждения состоит из пластикового глянцевого кожуха, под которым скрывается массивный радиатор, разделенный на 3 части и соединенный 6-тью тепловыми трубками. Все это завершают 3 вентилятора 80х80мм размеров. Радиатор установлен на графическом процессоре, также на чипах памяти и на системе питания.
На обратной стороне видно только ребро жесткости, которое не дает плате сильно прогибаться.
Видеокарта имеет 2 разъема для мостов CrossFire, которые позволяют объединить сразу до 4-х видеокарт. Двухслотовая система охлаждения не препятствует этому. Помимо PCI-E 3.0 видеокарте нужно дополнительное питание в виде одного шестипинового и одного восьмипинового коннекторов питания блока питания. Также она оснащена двойным БИОСом для проведения экспериментов энтузиастами и оверклокерами.
Видеоадаптер обладает одним DVI портом, одним HDMI и двумя mini Display Port. Можно использовать все выходы в одно время, благодаря превосходной архитектуре устройства вывода
Также обратите внимание, что все порты находятся на одном слоте, на другом же, находится решетка, которая позволяет горячему воздуху от системы охлаждения выходить за пределы корпуса. Теперь перейдем к тестированию нашей видеокарты
Игровые тесты
Игры тестировались в разрешении 1920х1080, сами настройки можно увидеть на скринах:это ультра и высокие.
Far Cry 4
Здесь уже не все так однозначно, как в синтетике. Watch Dogs и Need for Speed Rivals старательно держат количество кадров на одном уровне, это проявляется и при тесте других видеокарт, правда минимальный фпс в этих играх не так сильно проседает в случае тандема. Far Cry 4 вообще странно повел себя в работе с парой видеокарт. Проверялись настройки и прогонялись тесты несколько раз, результат одинаковый. В остальных играх прирост есть, особенно в минимальных фпс, ну и он укладывается примерно с натяжкой в теже 30 процентов, как и в синтетических тестах. И если сравнивать с игровыми тестами видеокарт 290Х, коих много на просторах интернета, то парочка AMD Radeon R9280 в принципе показывает примерно идентичные результаты в производительности.
Хочется отметить, что шум при работе двух видеокарт сопоставим с работой одной карты, громче они шуметь не стали. Система охлаждения WindForce отлично справляется с охлаждением, даже если уменьшить скорость до комфортных для слуха оборотов. Температура обеих карт при этом не поднимается выше 70 градусов, и температурный режим у верхней и нижней карт идентичный.
Заключение
Рассмотренная видеокарта GV-R928WF3OC-3GD хорошо подходит для установки в игровой компьютер среднего ценового диапазона. Ее производительности достаточно для комфортной работы со всеми приложениями и играми. У видеокарты хорошая система охлаждения, температура под нагрузкой немногим выше 60 градусов, что очень хороший показатель. Но происходит это за счет довольно высоких оборотов, что не лучшим образом сказывается на комфортном уровне шума, хотя в играх на это не обращаешь внимания.
Если ваша материнская плата позволяет создавать массив из двух видеокарт, и у вас в наличии есть блок питания мощностью не менее 750 Вт, то можно объединить и две таких видеокарты. В паре они способны потягаться с топовой R9290Х. В этой возможности есть еще один плюс, дело в том, что HD 7950 и R9280 выпущены на одном ядре, как и HD 7970 и R9280Х, и эти пары вполне могут успешно работать в CrossFire, так сказать, преемственность поколений.
Плюсы:
- Эффективное охлаждение.
- Качественное изготовление.
- Высокая производительность.
- Заводской разгон.
- Тихая в простое.
- Хорошая комплектация.
Минусы:
- Нет возможности регулировать напряжение.
- Шум под нагрузкой.
