⇡#Упаковка и комплектация
ASRock Z390 Steel Legend поставляется в очень большой картонной коробке, оформленной преимущественно в тёмных тонах. Лицевая сторона упаковки содержит только название платы и пиктограммы поддерживаемых технологий.
 |
 |
Обратная сторона рассказывает о ключевых особенностях продукта, там же можно найти краткие характеристики платы.
Внутрь цветной оболочки вставлена коробка из плотного картона, где на поддоне из вспененного полиэтилена зафиксирована плата, дополнительно запечатанная в антистатический пакет. На дне коробки нашлись несколько винтов в пакетиках, заглушка на заднюю панель, один SATA-кабель и инструкции с DVD.
 |
 |
Разумеется, никаких бонусов в комплекте нет, поскольку плата относится к бюджетному классу и будет стоить около 150 долларов США, или около десяти тысяч рублей по текущему курсу. Гарантия – три года.
Чипсет
Начнем от печки, коей является собственно чипсет, т. е. тот набор логики, который во многом и определяет возможный функционал материнской платы. На данный момент Z390 – топовый вариант в линейке чипсетов компании Intel для процессоров с сокетом 1151 v2.
Он пришел на смену Z370, который был первым под процессоры, в которых использовался обновленный сокет. Он, конечно, тоже 1151, но все же не совсем. Набор системной логики Z390 появился последним и стал некоторым развитием предшественника.
Технически Z390 отличается от Z370, по сути, двумя пунктами:
- Поддержкой чипсета технологии CNVi.
- Поддержкой USB 3.1 Gen2.
И то, и другое интегрировано в новый чипсет, а у Z370 этих возможностей нет. Помимо прочего, Z390 производится по более тонкому техпроцессу – 14 нм против 22 у старого.
Следует также еще упомянуть, что Z390 изначально поддерживает процессоры 9-го поколения, а владельцам плат на Z370 может потребоваться обновление.
Так что, топовый вариант среди чипсетов Intel – это именно тот, который я собираюсь сегодня рассматривать. Вернее, рассматривать будем материнские платы, использующий этот набор логики.
Кстати о печке, в буквальном смысле. В отличие от топового чипсета AMD X570, Z390 не столь горяч, и вполне довольствуется пассивным охлаждением. Справедливости ради надо сказать, что у X570 есть некоторые возможности, которых нет у интеловского набора логики. В частности, PCI-E версии 4.0 пока есть только у AMD.
⇡#Технические характеристики и стоимость
| Поддерживаемые процессоры | Процессоры Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron в исполнении LGA1151v2 восьмого и девятого поколения микроархитектуры Core |
| Чипсет | Intel Z390 Express |
| Подсистема памяти | 4 × DIMM DDR4 небуферизованной памяти объёмом до 128 Гбайт; двухканальный режим работы памяти; поддержка модулей с частотой 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/ 3733(O.C.)/3600(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 МГц; поддержка модулей памяти ECC UDIMM (не работает в режиме в ECC); 15-мкм позолоченные контакты в разъёмах; поддержка Intel XMP 2.0 (Extreme Memory Profile) |
| Графический интерфейс | Интегрированное графическое ядро процессора позволяет использовать порт HDMI версии 1.4 и Display Port версии 1.2; поддерживаются разрешения до 4K включительно (4096 × 2304 при 60 Гц); поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI 1.4 Port (необходим совместимый HDMI-монитор); поддержка HDCP 2.2 с HDMI 1.4 и DisplayPort 1.2 Ports |
| Разъёмы для плат расширения | 2 слота PCI Express x16 3.0, режимы работы x16, x16/x4; 3 слота PCI Express x1, Gen 3 |
| Масштабируемость видеоподсистемы | AMD 2-way CrossFireX Technology |
| Интерфейсы накопителей | Чипсет Intel Z390 Express: – 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage Technology 16, NCQ, AHCI и Hot Plug); – 2 × Ultra M.2, пропускная способность каждого до 32 Гбит/с (оба разъёма поддерживают SATA- и PCI Express-накопители, М2_1 длиной от 30 до 110 мм, М2_2 длиной от 30 до 80 мм); – поддержка технологии Intel Optane Memory |
| Сетевые интерфейсы | Гигабитный сетевой контроллер Intel I219-V (10/100/1000 Мбит): – поддержка Wake-On-LAN; – защита от молнии и электростатических разрядов; – поддержка энергосберегающего стандарта Ethernet 802.3az; – поддержка PXE |
| Аудиоподсистема | 7.1-канальный HD-аудиокодек Realtek ALC1220: – поддержка Premium Blu-ray audio; – защита от скачков напряжения; – аудио-конденсаторы Nichicon Fine Gold Series; – 110dB SNR DAC с Differential Amplifier; – изоляция печатной платы; – отдельные слои на плате для левого и правого канала; – позолоченные аудио-штекеры |
| Интерфейс USB | Чипсет Intel Z390 Express: – 5 портов USB 2.0/1.1 (2 на задней панели, 3 подключаются к разъёмам на системной плате); – 6 портов USB 3.1 Gen 1 (2 на задней панели, 4 подключаются к разъёмам на системной плате); – 2 порта USB 3.1 Gen 2 (на задней панели платы, Type-A и Type-C). Все порты защищены от электростатических разрядов. |
| Разъёмы и кнопки на задней панели | Два порта USB 3.1 Gen 1 и комбинированный PS/2 порт; видеовыходы HDMI и DisplayPort; один порт USB 3.1 Gen 2 Type-A и один порт USB 3.1 Gen 2 Type-C; два порта USB 2.0/1.1 и сетевая LAN-розетка RJ-45 с индикаторами (ACT/LINK LED и SPEED); оптический выход S/PDIF-интерфейса; пять 3,5-мм 15-мкм позолоченных аудиоразъёмов |
| Внутренние разъёмы на текстолите | 24-контактный разъём питания ATX; 8-контактный разъём питания ATX 12 В; 6 SATA 3; 2 M.2; 4-pin разъём для вентилятора CPU с поддержкой PWM мощностью до 1A (12 Вт); 4-pin разъём для помпы СЖО мощностью до 2A (24 Вт); 3 4-pin разъёма для корпусных вентиляторов с поддержкой PWM; разъём для подключения адресуемых RGB LED-линеек; 2 разъёма для подключения RGB LED-линеек; группа разъёмов для передней панели; разъём аудио для передней панели; разъём SPI TPM; разъём COM; индикатор питания и разъём динамика; разъём Thunderbolt AIC (5-pin); 2 разъёма USB 2.0/1.1 для подключения 3 портов; 2 разъёма USB 3.1 Gen 1 для подключения 2 портов |
| BIOS | 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой; совместимость с ACPI 6.0 wake-up; поддержка SM BIOS 2.7; DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VPPM |
| Контроллер I/O | iTE I/O Controller Chip IT8688E |
| Фирменные функции, технологии и особенности | ASRockSuperAlloy – алюминиевый радиатор XXL; – дроссели Premium 60A Power Choke; – конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости); – shaped PCB Design; – чёрная матовая печатная плата; – High Density Glass Fabric PCB; Технология ASRock Intel POOL (Planes on Outer Layers); Стальной разъём ASRock; ASRock Полноразмерный радиатор для M.2; ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3) ASRock индикатор POST кодов; ASRock Full Spike Protection (для всех разъёмов USB, Audio и LAN); ASRock Live Update & APP Shop |
| Форм-фактор, габариты (мм) | ATX, 305 × 244 |
| Поддержка операционной системы | Windows 10 x64 |
| Гарантия производителя, лет | 3 |
| Предполагаемая розничная стоимость, ₽ | ~10 000 |

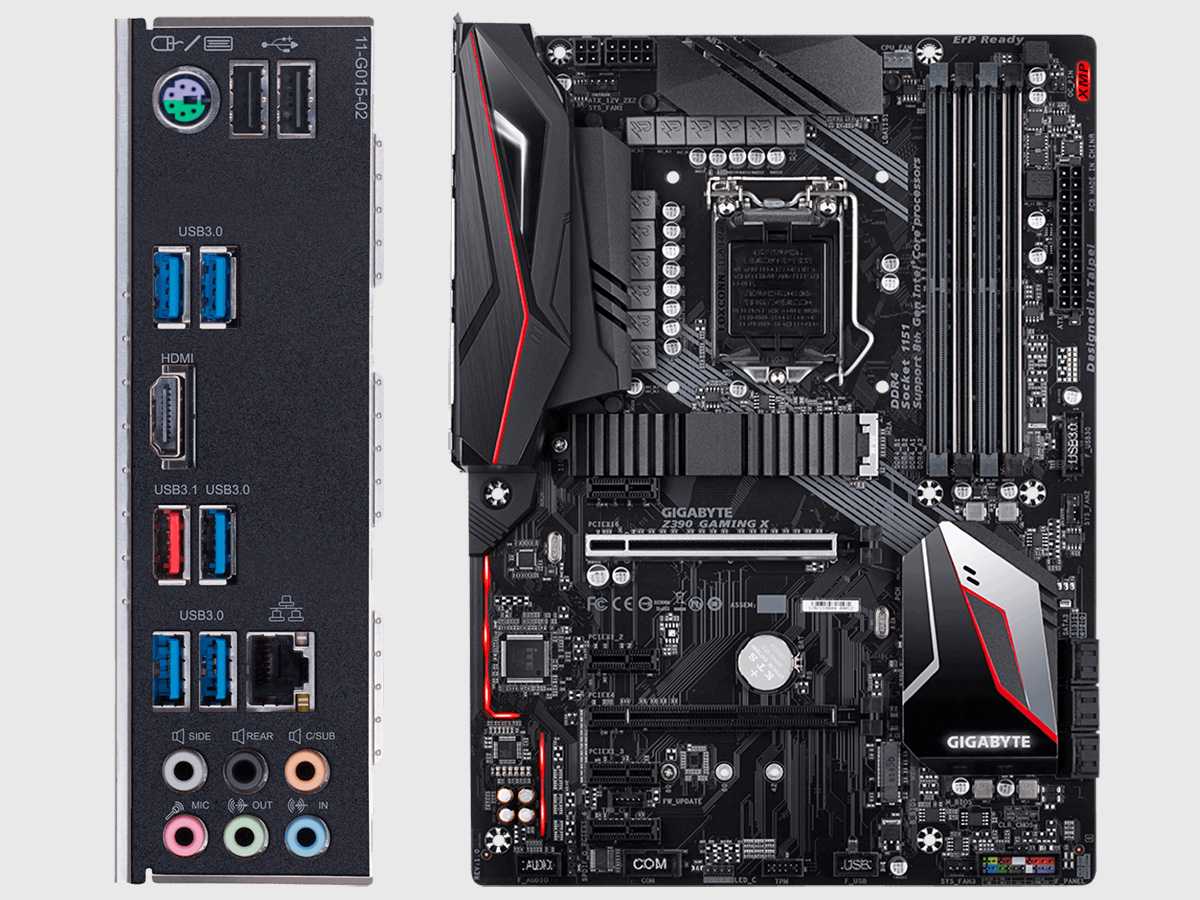

GIGABYTE Z390 GAMING X / SLI
Полноразмерный аналог предыдущей модели, но несколько отличающийся разъемами. Мы объединили вместе две материнки, так как они мало чем отличаются.
Характеристики GIGABYTE Z390 GAMING X / SLI
| GAMING X | GAMING SLI | |
| Форм-фактор | ATX | ATX |
| Звуковой кодек | ALC892 | ALC1220 |
| Аудио разъемы | 6 | 6 |
| Оптика | нет | нет |
| Видео разъемы | HDMI | HDMI |
| Количество USB | 8 | 8 |
| Слоты M.2 | 2 (SATA, PCI-E) | 2 (SATA, PCI-E) |
| Wi-Fi | нет | нет |
| Количество дросселей | 12 | 12 |
| Рекомендуемые процессоры | Core i5, i7 | Core i5, i7 |
| Уровень разгона | средний | средний |
Прежде всего плата интересна для тех, кому нужны дополнительные слоты PCI-E или кто просто любит перестраховываться на будущее, мало ли вдруг вы захотите установить несколько плат расширения (качественную звуковую карту, мощный Wi-Fi адаптер, еще что-то).
Со звуком все также, можно подключать многоканальную систему. А вот видео разъем всего один, так что хорошо если на вашем мониторе тоже есть HDMI (на всякий случай, проблемы с видеокартой не редкость), но монитор если что можно подключить и через переходник, если на нем есть разъем DVI.
Количество USB портов здесь с запасом, хватит для любителей большого количества периферии (у меня заняты все 7 разъемов и есть еще несколько не подключенных устройств, которые используются редко), не стоит это недооценивать.
Здесь есть два полноразмерных M.2 слота, один из которых оснащен радиатором. Конечно, качественные современные SSD от Samsung не требуют дополнительного охлаждения (кроме естественной вентиляции корпуса), но сверх быстрые более дешевые аналоги от других производителей это оценят.
По питанию здесь все также, можно хорошо разгонять любой Core i5 или i7, так что ориентируйтесь в основном по видео разъемам, желательно чтобы на мониторе был HDMI или DVI.
Версия GAMING SLI отличается наличием топового аудио кодека и режимом работы разъемов PCI-E (x16+x8 против x16+x4 у GAMING X), но это требуется лишь при установке двух видеокарт.

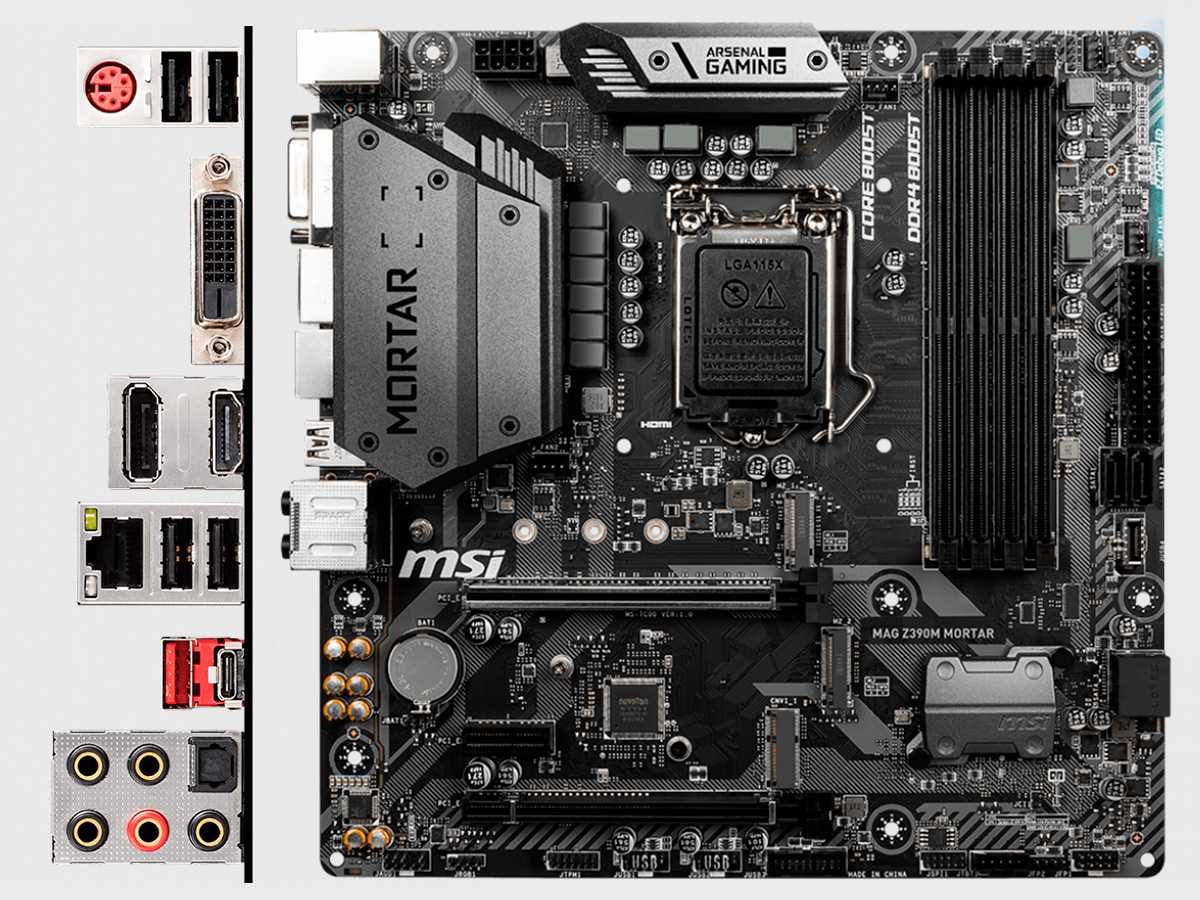

MSI MAG Z390M MORTAR / MPG Z390M GAMING EDGE AC
Если вам непременно нужно компактная материнка, то вот вам неплохой вариант также оснащенный оптическим выходом. Эти материнские платы схожи по формату и системе питания, но отличаются по разъемам и аудио кодеку, поэтому мы решили совместить их в одном разделе.
Характеристики MSI MAG Z390M MORTAR / MPG Z390M GAMING EDGE AC
| MORTAR | GAMING EDGE AC | |
| Форм-фактор | Micro-ATX | Micro-ATX |
| Звуковой кодек | ALC892 | ALC1220 |
| Аудио разъемы | 5 | 5 |
| Оптика | да | да |
| Видео разъемы | DVI, HDMI, DP | HDMI, DP |
| Количество USB | 5 | 5 |
| Слоты M.2 | 3 (SATA, PCI-E, Wi-Fi) | 2 (SATA, PCI-E) |
| Wi-Fi | нет | 802.11ac |
| Количество дросселей | 9 | 9 |
| Рекомендуемые процессоры | Core i5, i7 | Core i5, i7 |
| Уровень разгона | средний | средний |
В версии MORTAR уже есть полный набор видео разъемов, кроме устаревшего VGA, плюс целых 3 слота M.2, один из которых укороченный и поддерживает модули Wi-Fi (Intel CNVi, IEEE 802.11 AC wave2).
Модель GAMING EDGE AC отличается топовым аудио кодеком, отсутствием разъема DVI и короткого M.2, но имеет на борту встроенный Wi-Fi в диапазоне 2.4 и 5 ГГц, плюс как и положено в таком случае, Bluetooth в качестве дополнения (они просто реализовываются одним чипом).
Система питания здесь чуть слабее, но благодаря высокому качеству элементной базы и большим радиаторам также без труда выдержит средний разгон Core i5 и i7. Прежде всего это решение интересно для компактных корпусов, в которые не поставишь полноразмерную ATX плату.

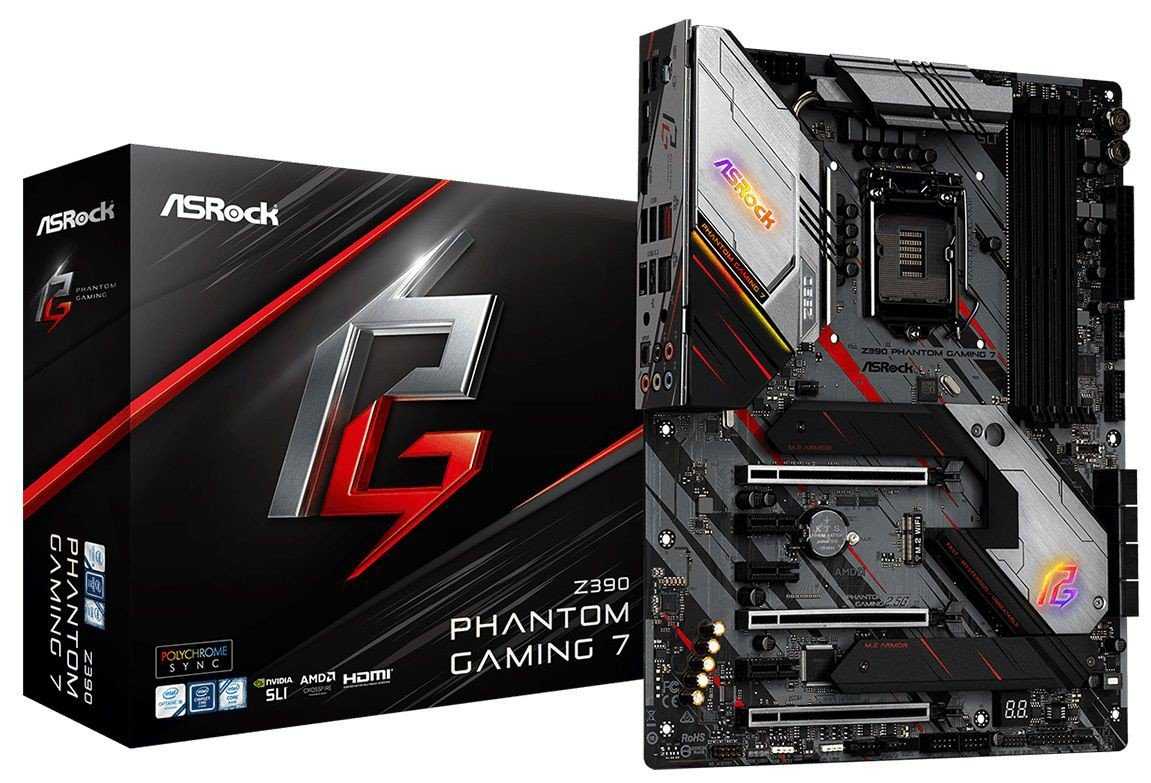

ASRock Phantom Gaming 7
ASRock Z390 Phantom Gaming 7 — это предложение этого производителя из более высокого ценового диапазона. Однако это та полка, на которой хорошо сбалансировано соотношение цена / качество, и значительное количество игроков, строящих игровой компьютер, могут заинтересоваться продуктом ASRock.
ASRock Z390 Phantom Gaming 7
На первый взгляд, на плате установлена обширная система электропитания, построенная на компонентах высокого класса, в том числе на системах DrMOS. Не будет проблем с максимальным разгоном процессоров Core i7 и Core i9 девятого поколения девятого поколения, и в этом отношении будет максимально соответствовать самым требовательным требованиям. С быстрыми модулями оперативной памяти все будет по-другому, если процессор позволяет, они должны работать даже быстрее, чем DDR4-4000.
Когда дело доходит до возможности освещения внутренней части корпуса, это довольно впечатляет, много подсветки можно найти на крышке порта ввода / вывода, а также на радиаторе чипсета Z390. Но это еще не все, потому что на плате также есть 2 разъема RGB для светодиодных лент и один для адресной полосы. В сочетании с действительно интересным дизайном платы и охлаждающих элементов активный внешний вид готового компьютера со стеклянной стороной может быть очень интересным.
Преимущества:
- Высочайшее качество комплектующих
- Очень хорошие параметры разгона процессора и очень хорошая память
- Лучшая аудио система
- Очень большие возможности регулировки подсветки внутри корпуса
- Два полноскоростных слота M.2
- Внутренний разъем USB 3.1
- Перспективные порты USB 3.2
Недостатки:
Только 5 портов USB типа A на задней панели

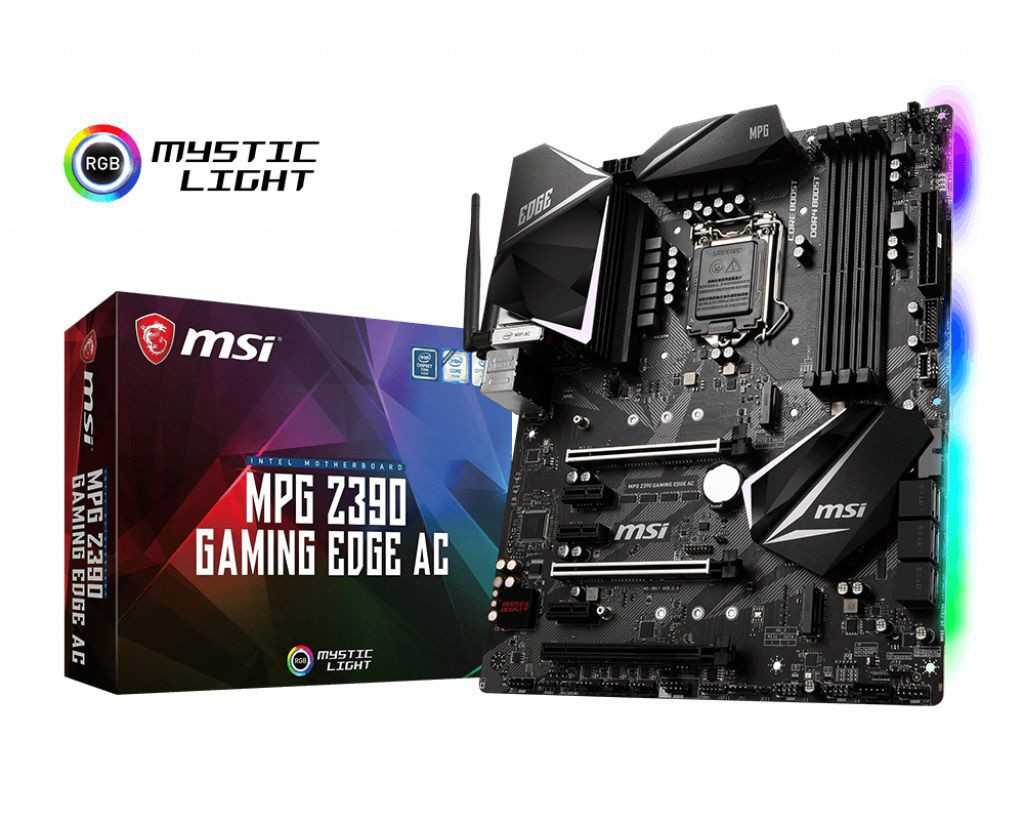

MSI MPG Z390 GAMING EDGE AC
MSI MPG Z390 GAMING EDGE AC — это высокотехнологичное предложение MSI для пользователей, строящих свой компьютер с целью более требовательных приложений, таких как игры или мощные программы для рендеринга графики или фильмов.
MSI MPG Z390 GAMING EDGE AC
Однако компоненты, используемые в системе питания процессора, обеспечат гораздо больше, чем базовая работа компьютера с требовательными процессорами, такими как Core i7 9700K или Core i9 9900K и позволят максимально разогнать эти CPU до 5 и даже 5,2 ГГц. Благодаря многослойной ламинированной структуре и соответствующему разделению сигналов, MSI MPG Z390 GAMING EDGE AC также очень удобен для тех, кто любит быстрые модули оперативной памяти, даже намного быстрее, чем DDR4-4000.
Стоит также отметить, что это хорошее предложение для людей, собирающих компьютер, который также должен выглядеть необычно: система MSI Mystic Light обеспечивает подсветку правого края платы, и кроме того вы можете прикрепить две адресуемые полосы RGB, чтобы дополнить подсветку корпуса, и систему охлаждения процессора с подсветкой RGB. Все это можно контролировать с уровня программного обеспечения в системе. Если добавить интересный дизайн радиаторов охлаждения активных элементов, готовый компьютер будет отлично смотреться.
Преимущества:
- Очень качественные комплектующие
- Очень хорошие параметры разгона процессора и памяти
- Два полноскоростных слота M.2
- WiFi-карта 802.11ac (433 Мбит / с)
- Огромные возможности регулировки подсветки внутри корпуса
- Внутренний разъем USB 3.1
Недостатки:
Несколько портов USB Type A на задней панели портов (всего пять)
Общая информация
1.имеет Wi-Fi
ASRock Z390 Pro4
ASRock Z490 Steel Legend
Устройство может подключаться к Wi-Fi.
2.поддерживает Wi-Fi 6 (802.11ax)
ASRock Z390 Pro4
∅
ASRock Z490 Steel Legend: Не применимо
Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.
3.поддерживает Wi-Fi 6E
ASRock Z390 Pro4
∅
ASRock Z490 Steel Legend: Не применимо
Wi-Fi 6E был анонсирован в 2020 году и имеет ряд преимуществ по сравнению с Wi-Fi 6. Помимо диапазонов 2,4 ГГц и 5 ГГц, он может работать в диапазоне 6 ГГц, что обеспечивает более высокие скорости и чрезвычайно низкую задержку.
4.Интерфейс 802.11ac WiFi
ASRock Z390 Pro4
∅
ASRock Z490 Steel Legend: Не применимо
Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.
5.Есть Bluetooth
ASRock Z390 Pro4
ASRock Z490 Steel Legend
Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.
6.Легко разгоняется
ASRock Z390 Pro4
ASRock Z490 Steel Legend
Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.
7.имеет подсветку RGB
ASRock Z390 Pro4
ASRock Z490 Steel Legend
Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.
8.Легко сбрасывать BIOS
ASRock Z390 Pro4
ASRock Z490 Steel Legend
На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.
9.мульти-ГПУ
Неизвестно. Помогите нам, предложите стоимость. (ASRock Z390 Pro4)
Неизвестно. Помогите нам, предложите стоимость. (ASRock Z490 Steel Legend)
Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.
