Тихий блок питания для пк. выбираем блок питания мощностью 500-550 вт: итоги тестирования 40 моделей

Стабильность выходных напряжений

Это, пожалуй, одна из основных характеристик любого блока питания, от чего и зависит качество этого компьютерного компонента

Важно, чтобы блок питания мог обеспечить нужный уровень напряжений и минимальную их пульсацию

Блоки мощностью в 700 и 750 Вт тестировались при нагрузке 700 Вт, а для 850-ваттных моделей нагрузка составляла 800 Вт.

Если посмотреть на полученные результаты, то надо отметить несколько моментов. Так, у Cooler Master MasterWatt Lite 700W напряжение под нагрузкой просело до 11.3 В, а у Be quiet! PurePower 9 CM 700W – до 11.52 В. При этом минимальное допустимое значение – 11.4 В. Все остальные модели показали значения не ниже 11.7 В. Впрочем, ни у одного блока питания отклонение от номинальных 12 В не составило более 5%. Самое высокое напряжение в 12.33 В показала модель FSP Raider 750W.

Что касается пульсаций напряжений, то такие БП, как Antec Edge 750W, Antec HCP Platinum 850W, Be quiet Dark Power Pro 11 850W, Fractal Design Edison M 750W, Silverstone Strider Gold S Series 750W, Super Flower Leadex Platinum 850W, XFX TS Series 750W и все модели производства Corsair, EVGA и Seasonic, показали отличные результаты.

Кабели и разъемы

Первым делом рассмотрим, какое количество разъемов имеют все модели БП. Что касается PEG-коннекторов (т. е. тех, с помощью которых подается дополнительное питание на устройства PCIe), то прослеживается явная тенденция к увеличению их количества с ростом мощности блоков питания. 700- и 750-ваттные модели в большинстве случаев довольствуются четырьмя такими штекерами, у более мощных их 6 и более.

Что касается разъемов для подключения SATA устройств, то менее 6 штук нет ни у кого. Что касается обычных MOLEX, то выбивается из общего списка блок питания Corsair HX850i. У которого их аж 13. У ближайших конкурентов, в том числе того же бренда, их максимум 8. Самые простые модели ограничиваются тремя такими штекерами.

Критерии отбора

Здесь представлены уже проверенные хорошо зарекомендовавшие себя по результатам тестов на серьезных технических порталах и отзывам пользователей модели блоков питания от популярных брендов.

Все обзоры и тесты на технических порталах вы найдете в разделе «».

В выборку попали лучшие наиболее популярные бренды:

be quiet!
Chieftec
Cooler Master
Corsair
Thermaltake
Zalman

Другие популярные бренды не попали в подборку, так как на них много нареканий в плане качества элементной базы (AeroCool), короткие провода и мало разъемов (FSP), нестабильное качество и шум от вентилятора или дросселей (COUGAR, Deepcool), слишком дорогие по сравнению с аналогами (Enermax, Seasonic).

Среди брендов, которые попали в выборку, были отобраны модели с лучшим соотношением цена/качество, исключая самые дешевые не очень надежные и наиболее дорогие, за которые не имеет смысла переплачивать.

Также выбирались модели, которые есть в широкой продаже, а редкие, слишком старые (остатки на складах и возвраты) и слишком новые (по которым еще мало статистики) исключены.

Все представленные БП имеют много позитивных отзывов пользователей, а модели на которые были нарекания в плане качества или уровня шума были исключены. Также исключены модели не соответствующие современным требованиям в плане длины проводов и наличия необходимого количества разъемов.

Форм-фактор всех блоков питания ATX, вентилятор 120-140 мм, разъем питания материнской платы 24-pin, разъем питания процессора минимум 4+4-pin, разъемы питания видеокарты минимум 2×6+2-pin. Такие блоки питания являются универсальными и подходят для любых ПК.

Для удобства блоки питания идут в порядке от более дешевых к более дорогим и каждый раз мы будем отмечать отличия от предыдущей модели, чтобы вы смогли для себя определить стоит ли за это переплачивать.

Фотографии be quiet! Pure Power 11 FM 550

001_Box
002_Box2
003_acess1
004_acess2
005_ovw1
006_ovw2
007_ovw3
008_module_conn
009_sticker

550-ваттная модель Pure Power 11 FM поставляется в коробке из тонкого картона. Внутри ничего лишнего: «кубик» блока в пупырчатом целлофане, сетевой кабель, набор модульных шнуров, четыре винта крепления, инструкция пользователя.

Габариты блока стандартные для современных ATX моделей мощностью менее 800 Вт, длина средняя (160 мм). Такой без проблем поместится даже в ITX-корпуса, где предусмотрена установка БП соответствующего форм-фактора.

Модульные разъемы собраны на внутреннем торце в количестве восьми штук. Два для кабеля ATX24, один под кабель доппитания с разъемом 4+4, два под кабели питания видеокарт (каждый с одним разъемом 6+2 пин), ещё три под кабели питания периферии. Все шнуры кроме ATX24 выполнены плоскими, чтобы не было проблем с прокладкой за поддоном материнской платы. Длины кабелей средние, в крупных корпусах под EATX платы шнур питания процессора скорее всего придется наращивать переходником.

Блок питания построен на современной платформе с полностью раздельной стабилизацией всех напряжений. На входе, после фильтра импульсных помех, установлен 15-амперный диодный мост GBJ1506. За ним в высоковольтной части идет активный PFC, которым управляет контроллер Champion CM6500UNX. Тип силового преобразователя – полумостовой резонансный, управляется контроллером Champion CU6901VAC. В качестве основных ключей установлена пара мосфетов FCPF190N60E. За силовым трансформатором установлен синхронный выпрямитель с ключами NTMFS5C430N, смонтированными на отдельной печатной плате. На отдельной плате также смонтирован двойной DC-DC преобразователь для формирования напряжений линий +5 и +3,3; им управляет контроллер uPI-Semi uP3861P. Схема защиты от превышения и понижения выходных напряжений, перегрузки, короткого замыкания реализована на супервизоре Weltrend WT7527RT.

Электролитические и полимерные конденсаторы выходных фильтров от Teapo и Elite, 105-градусные. Линия дежурного питания (+5Vsb) реализована на контроллере On-Bright OB5282. Силовые ключи APFC, основного преобразователя и диодный мост закреплены на крупных алюминиевых радиаторах. Ключи синхронного выпрямителя используют в качестве теплоотвода печатные проводники платы и силовые медные шины. Модульные разъемы смонтированы на отдельной печатной плате. Между разъемами закреплены дополнительные фильтрующие емкости на линии +12.

011_in_caps_diode
013_in_switches
014_in_apdc
015_in_transf
016_in_12vswitches
017_in_dcdc
018_in_lovVcaps
in_contrPCB
019_fan1
020_fan2

Блок питания Seasonic Prime Ultra Gold 650W

В составе топового игрового ПК, мощного системника для видеомонтажа либо рендеринга или даже компьютера с двумя центральными процессорами (имеется поддержка пары разъемов ATX12V), Seasonic PRIME 650 W Titanium или более мощные модели этой линейки определенно проявят себя во всей красе. Особенно если на первом месте у вас стоит сочетание как можно более стабильного питания, низкого уровня шума, малого энергопотребления и высокого качества для обеспечения постоянной работы системы без простоев.

Достоинства:

очень высокий уровень КПД (соответствие стандарту 80 PLUS Titanium);
превосходный запас по мощности (до +32%);
современная схемотехника и качественная элементная база с использованием японских конденсаторов;
отличное состояние напряжения на линиях питания +12В, +5В и +3,3В с минимальными отклонениями при изменении нагрузки;
очень низкие пульсации;
наличие всех видов защит;
раздельная система стабилизации питания;
возможность работы в широком диапазоне сетевого напряжения;
низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
полностью модульная система кабелей;
наличие четырех 6+2-контактных разъемов PCIe;
все кабели изготовлены в виде удобных и гибких шлейфов;
очень эффективная система охлаждения с гибридным режимом работы;
тихий 135-мм вентилятор на основе гидродинамического подшипника;
активный метод компенсации реактивной мощности;
12 лет гарантии.

Блок питания для компьютера: на что обратить внимание при выборе

Покупая блок питания для компьютера, обратите внимание на ряд важных моментов:

производитель;
форм-фактор;
мощность;
сила тока;
сертификат 80 PLUS;
виды и количество разъёмов.

Сейчас о каждом пункте я расскажу подробнее.

Фирмы-производители блоков питания

Блок питания от китайского ноунейма, скорее всего, будет выдавать лишь половину паспортной мощности и сгорит через неделю. Поэтому лучше потратить чуть больше денег и купить что-то от известных, надёжных, проверенных производителей. Лучшие блоки питания выпускают фирмы Antec, AeroCool, be quiet!, Chieftec, Corsair, DeepCool, ENERMAX, FSP, SeaSonic, Thermaltake, ZALMAN.

Форм-фактор

Блоки питания могут иметь различные размеры и конфигурацию элементов. Тем не менее, если вам нужен блок питания для домашнего компьютера, с вероятностью 95% вам нужен блок питания стандарта ATX. Для сборки компактных систем используют блоки других форматов: SFX, TFX или CFX. Узнать о том, какой блок вам подходит, можно в инструкции к корпусу системного блока.

Мощность

Мощность — ключевая характеристика блока питания. Чем больше элементов в вашем ПК и чем они мощнее, тем больше ватт должен выдавать блок питания. Для офисного компьютера, скорее всего, хватит и 350-400 Вт, игровой системе с мощными процессором и видеокартой — 600-700 Вт, ну а сверхпроизводительным монстрам с двумя видеоадаптерами и 900 Вт может быть мало. Определить мощность, требуемую для конкретного компьютера несложно: просто сложите мощности всех его элементов и для верности прибавьте процентов 15-20.

Сертификат 80 PLUS

Сертификация по стандарту 80 PLUS показывает коэффициент полезного действия блока питания. У обычных моделей без этого сертификата КПД колеблется обычно где-то в районе 70%. То есть, блок питания, способный раздать компонентам ПК 500 ватт, будет потреблять от сети больше 700 ватт! Сертифицированные же по стандарту 80 PLUS блоки питания имеют КПД не ниже 80%, а у БП, отмеченных сертификатами 80 PLUS Platinum и 80 PLUS Titanium КПД достигает 96%. Всего предусмотрено 6 уровней сертификации: обычный 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver, 80 PLUS Gold, 80 PLUS Platinum и 80 PLUS Titanium. Чем выше «ранг» вашего БП, тем лучше.

Сила тока

Компьютерный блок питания подаёт напряжение по трём линиям:

линия 3,3 В питает материнскую плату, оперативную память и прочую системную логику;
линия 5 В отвечает за жёсткие диски и прочие IDE, SATA и PCI-устройства;
по линии 12 В питаются самые энергозатратные элементы компьютера: процессор и видеокарта.

Последняя линия всегда самая загруженная, поэтому при выборе блока питания именно ей нужно уделять максимальное внимание: силы тока должно хватать и для процессора, и для видеокарты

Виды и количество разъёмов

Современные блоки питания имеют стандартизированные разъёмы и кабели, причём у модульных БП лишние кабели можно просто отключить, чтобы они не болтались в корпусе

Обратить внимание здесь стоит на пару важных моментов:

питание материнской платы. Оно может идти через 20-пиновый разъём (на старых моделях), через разъём на 24 контакта или в формате «20+4». Последний вариант предпочтительней, так как подходит и к новым, и к старым материнским платам.
питание видеокарты. Мощные современные видеокарты требуют дополнительного питания через разъемы на 6 или 8 контактов

Если собираете игровой ПК, обратите внимание, чтобы видеокарту было через что питать.
прочие кабели. К ним относятся, например, IDE и SATA-кабели питания для жёстких дисков и прочей периферии

Обычно их достаточно у любого блока питания, но если в вашем ПК много разнообразной начинки, обратите внимание на количество и длину кабелей.

Потребляемая мощность без нагрузки

Проверка проводилась при положении тумблеров на каждом блоке питания в положении «включено» и «выключено».

В выключенном состоянии большинство блоков питания электроэнергию не потребляют. Тем не менее, есть несколько моделей, у которых значение потребления отличается от 0. Самую большую нагрузку создает Antec Edge 750, даже в выключенном состоянии расходуя 0.15 Вт.

Во включенном состоянии потребление электроэнергии наблюдается у всех моделей. В худшую сторону выделяется Antec Pure Power 10 700W, создавая нагрузку в 0.6 Вт, и практически все модели EVGA, расходуя вплоть до 0.4 Вт. Впрочем, все это весьма низкие показатели и большого значения придавать этому не следует.

Zalman Wattbit XE ZM600-XE

Вообще знаменитая компания Zalman не славится дешевыми блоками питания, но в бюджетном сегменте у этого БП, пожалуй нет конкурентов.

Уже по картинке видно, что у блока питания все хорошо с вентиляцией – решетка типа «гриль», которая имеет низкое сопротивление воздушному потоку и не создает лишнего шума, плюс перфорация в виде сот на выходе обеспечивает отличный отвод воздуха.

Технические характеристики

Мощность	600 Вт
Входное напряжение	200-240 В
Тип PFC	APFC
Сертификат 80 PLUS	нет (83+)
Питание процессора (CPU)	4+4-pin
Питание видеокарты (PCI-E)	2×6+2-pin
SATA (15-pin)	4
Molex/IDE (4-pin)	3
Вентилятор	120 мм
Скорость вентилятора	—
Уровень шума	низкий
Длина проводов (МП/ЦП)	500/600 мм
Оплетка	МП
Модульность	нет
Длина БП	140 мм
Гарантия	3 года

Данный БП имеет стандартный диапазон входного напряжения, а значит не сможет нормально работать в частном секторе с падением напряжения ниже 200 В без стабилизатора.

Для экономии энергии применяется активная схема коррекции мощности (APFC). Некоторые старые БП с APFC не могли нормально работать с ИБП, но в современных эта проблема уже решена.

Блок питания не имеет сертификата 80 PLUS, но заявлена достаточно высокая энергоэффективность 83+, в то время как дешевые БП имеют КПД около 75%. Более высокими показателями обладают БП с бронзовым и золотым сертификатом, качество элементной базы которых также положительно влияет на стабилизацию напряжений питания комплектующих. Просадки напряжений в таких дешевых БП начинаются после 50% нагрузки, в то время как в старших сертифицированных моделях после 60% и выше.

С разъемами тут все нормально, хватит чтобы запитать большинство материнок с 4 или 8-пиновым коннектором CPU, видеокарту с любой конфигурацией разъемов, до 4 дисков HDD/SSD и не менее 3 дополнительных вентиляторов (к одному Molex можно подключить несколько).

В характеристиках не указана максимальная скорость вентилятора, но если соблюдать рекомендации по нагрузке, то он работает очень тихо.

Оплетку имеет только кабель питания материнской платы, что может несколько испортить эстетику в корпусе с прозрачным окном. Больше в целом это ни на что не влияет, провода достаточно длинные и легко укладываются за стенкой среднего корпуса даже при нижнем расположении БП. Точную длину всех кабелей вы можете узнать на сайте производителя.

Блок питания не обладает модульной конструкцией с отстегивающимися кабелями, что может быть важно при сборке красивой системы с большим окном без кожуха закрывающего БП. Длина блока питания минимальна и составляет всего 140 мм, что позволит легко уместить его в любой, даже довольно компактный корпус

Плюс радует 3-летняя гарантия

Длина блока питания минимальна и составляет всего 140 мм, что позволит легко уместить его в любой, даже довольно компактный корпус. Плюс радует 3-летняя гарантия.

БП собран на качественной элементной базе, есть стандартные защиты (от перегрузки, короткого замыкания и т.д.), как и во всех остальных БП из этой подборки, поэтому мы это не указываем.

Более подробные характеристики блоков питания вы найдете в разделе «».

В общем довольно годный БП, который мы можем рекомендовать как вариант минимум для сборки игрового ПК начального или среднего класса.

Блок питания Zalman ZM600-LXII 600W

Форм-фактор блока питания ATX . Физические габариты составляют 86 мм в высоту, 140 мм в ширину и 150 мм в глубину. Цвет черный. Данный блок питания рассчитан на установку в верхнем и в нижнем положении в корпусе системного блока.

Активная система охлаждения представляет из себя один вентилятор диаметром 120 мм. Блок имеет технологии защиты OPP , OVP , OTP , SCP. Имеет сертификацию версии ATX12V 2.31, поддержку EPS12V и активный корректор коэффициента мощности (PFC).

Провода выполнены в дополнительной синтетической оплетке. Это позволяет компактнее расположить провода в корпусе и снизить сопротивление системе охлаждения при прохождении воздуха через системный блок.

Большой бесшумный 120-миллиметровый вентилятор обеспечивает мощное вращение даже при низких оборотах, что позволяет быстро отводить тепло от источника питания для оптимальной эффективности охлаждения.

100%-ная совместимость с AMD, Intel, включая процессоры Intel Coffee Lake 9-го поколения и AMD RYZEN для потребностей пользователей высокопроизводительных ПК.

Тестирование

Тестовый стенд на основе электронных нагрузок, что позволяет нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались к электронным нагрузкам, позволяющим изменять нагрузку до 20 А на каждый канал.

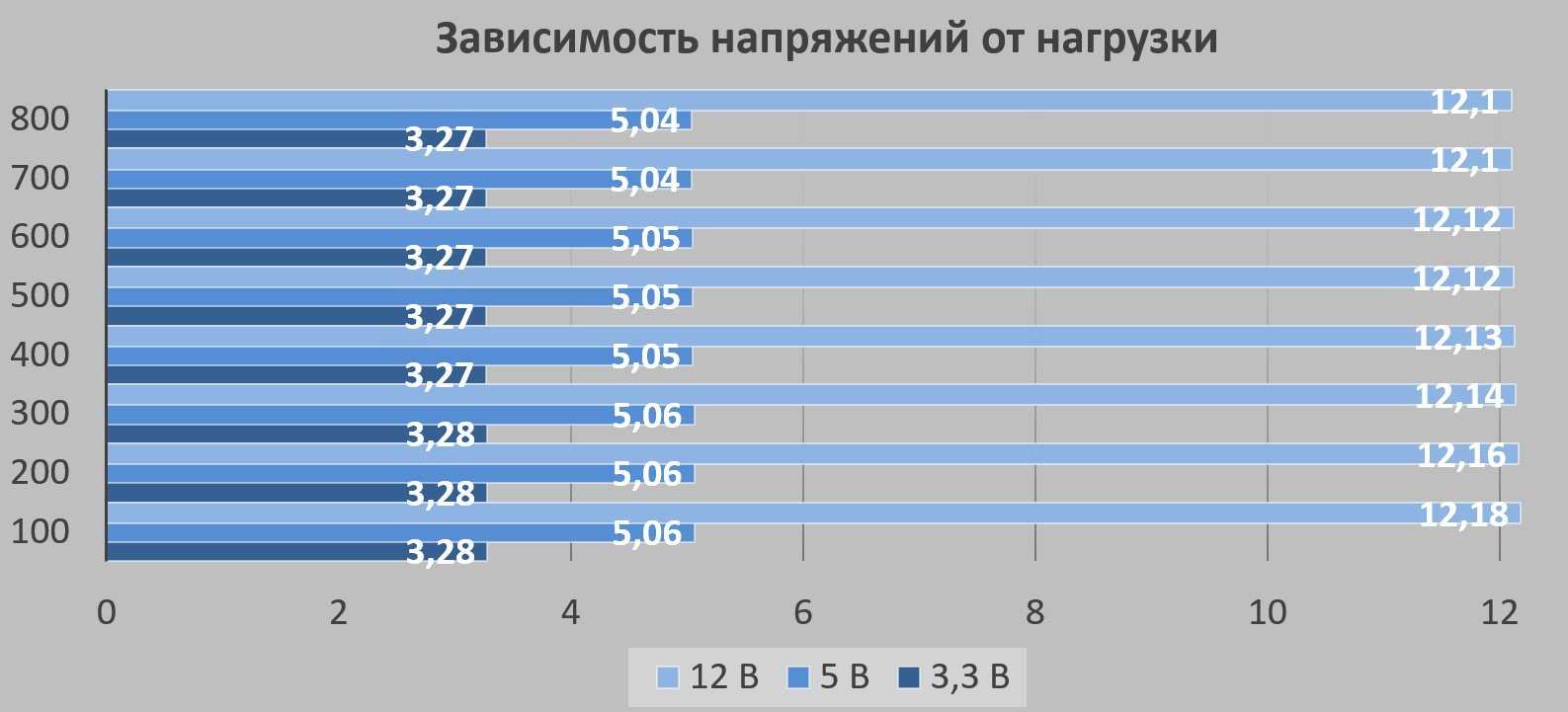

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В это соответствует диапазону от +11.4 до +12.6 В. Современные блоки питания чаще всего укладываются в 1-2 %.

Линия +12 В изначально завышена до 1,5%, под нагрузкой проседает незначительно, не опускаясь ниже номинального напряжения. Изменения укладываются в 1%.

Линия +5 В ведет себя под нагрузкой стабильно, изначально завышенное на 1% напряжение проседает всего на 0,02 В.

Линия +3,3 В понижена менее одного процента и под нагрузкой остается в практически неизменных значениях.

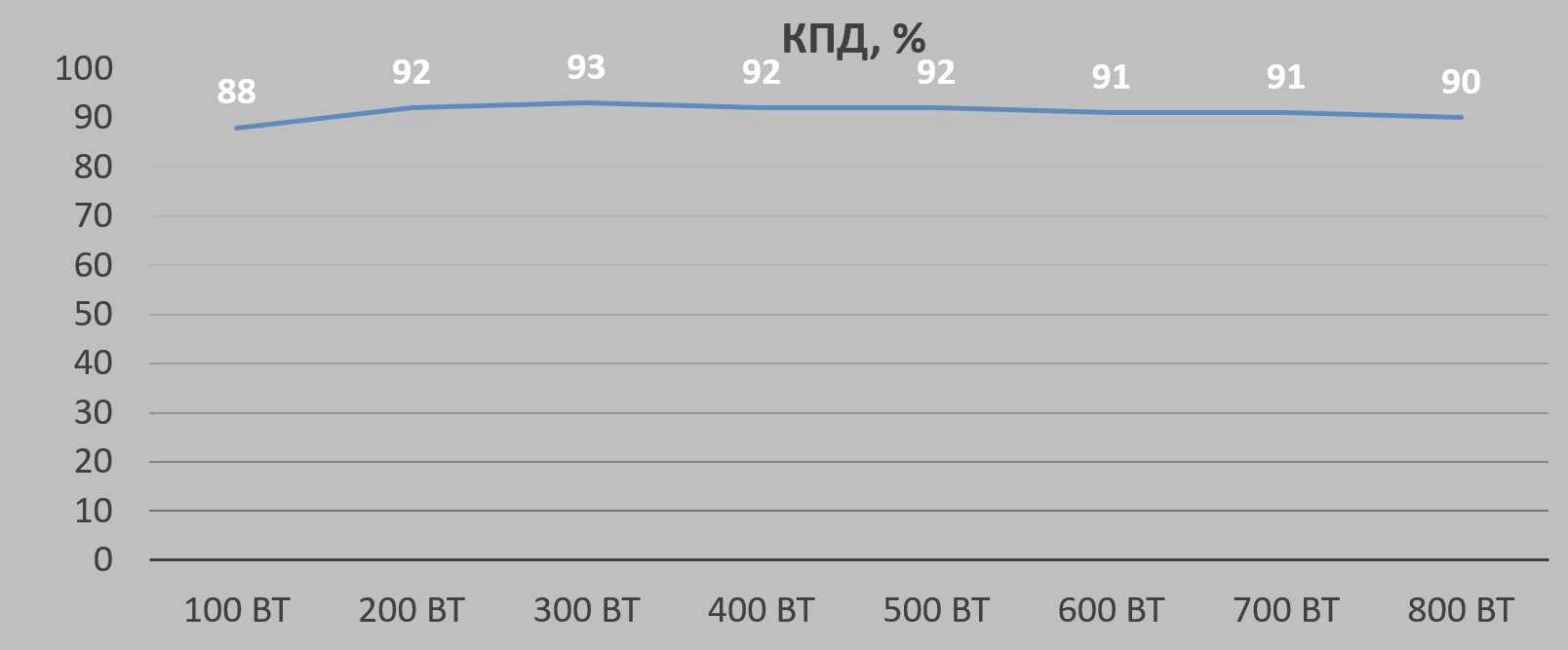

КПД блока питания очень высокий, с запасом вписывается в стандарт 80 PLUS Gold для сетей 230 В.

Технические характеристики be quiet! Pure Power 11 FM 550

Модель: L11-FM-550W (BN317);
Форм-фактор / версия ATX: ATX 2.53;
Мощность: 550 Вт;
PFC: Активный;
Сертификат: 80PLUS Gold;
Мощность линии +12В: 550 Вт;
Мощность линий +5В и +3,3В: 120 Вт;
Вентилятор: да, 120 х 120 мм, BQ QF2-12025-MS;
Максимальный уровень шума: 18,1 дБА;
Защиты: OVP, UVP, OPP, SCP, OCP, SIP;
Размеры :160 х 150 х 86 мм;
Вес: 1,45 кг;
Ориентировочная цена: 7 000 рублей.

Кабели:

Кабель матплаты 20 + 4 pin: 1 х 550 мм;
Кабель CPU, 4 + 4 Pin: 1 x 600 мм;
Кабель VGA 6+2 Pin: 2 x 500 мм;
Кабель питания 3х SATA: 1 x500 + 150 + 150 мм;
Кабель питания 4х SATA: 1 x 500 + 150 + 150 + 150 мм;
Кабель питания Molex-SATA: 2х Molex + 2x SATA 1 x 500 + 150 + 150 + 150 мм.

Результаты тестов be quiet! Pure Power 11 FM 550

Для тестирования использовалась активная нагрузка на силовых ключах, мультиметр Fluke 117, осциллограф Tektronix 2246.

021_gr_12
022_gr_5
023_gr_33
024gr_pfc

Стабильность напряжения на линии +12В хорошая, разброс от номинала составляет менее 1% в обе стороны от номинала. Аналогичная ситуация на линиях +3,3В и +5В, напряжения удерживаются очень хорошо независимо от мощности нагрузки. Фактически, всё то незначительное падение, что видно на графиках с ростом нагрузки, приходится на провода и разъемы. Если вывести дополнительный кабель для измерения фактического напряжения на контактах разъемов питания процессорного преобразователя и видеокарты, то график для +12 был бы ещё красивее. Так сделано в кабеле ATX24, именно поэтому он подключается двумя разъемами к блоку.

Пульсации на линии +12 при полной нагрузке не превышают 25 мВ с редкими ВЧ-выбросами до 40 мВ. На линиях +3,3 и +5 картина очень схожа, размах пульсаций не превышает 15 мВ с ВЧ-пиками до 20 мВ. Это очень хорошие результаты, свидетельствующие о хорошо просчитанных схемах фильтрации и качественных компонентах в них. КПД блока соответствует заявленным значениям – график практически ровный от 91% до 93%, лишь на нагрузке менее 100 Вт показатели ниже 80%. Уровень шума очень низкий. Контроллер вентилятора стремится удерживать нагрев силовых компонентов блока в интервале 55-60 градусов, что безопасно для мосфетов и диодных сборок.

Заключение

Блок питания Pure Power 11 FM на 750 Вт значительно отличается от своих собратьев по линейке в полумодульном и немодульном исполнении. Прежде всего в использовании совершенно другой платформы — они на основе FSP, а модель FM 750W — на основе CWT.

Удивляет, в первую очередь, отличная стабильность напряжений. Изменения под нагрузкой — менее одного процента, что задает высокую планку конкурентам.

Также, что важно для пользователей, блок питания с очень тихой системой охлаждения. Несмотря на отсутствие гибридного режима работы вентилятора, при низких нагрузках его можно назвать бесшумным.. Нас расстроил единственный момент — конденсаторы Teapo, особенно высоковольтные, рассчитанные на 85°С

Даже сэкономив на японских конденсаторах, можно было использовать высокотемпературную серию на 105°С.

Нас расстроил единственный момент — конденсаторы Teapo, особенно высоковольтные, рассчитанные на 85°С. Даже сэкономив на японских конденсаторах, можно было использовать высокотемпературную серию на 105°С.

С этим можно было бы смириться, если бы экономия сказалась на цене изделия. Но у конкурентов можно найти модели дешевле на пару тысяч с японскими конденсаторами. Хотя это тоже спорный вопрос: прямой конкурент Corsair RM750 (модель 2019 года), собранный на такой же платформе, при идентичной стоимости оснащен конденсаторами Elite.

Это сказалось и на гарантии – 5 лет вместо 10, которые можно встретить у конкурентов.

Но даже с учетом всех нюансов Pure Power 11 FM станет отличным вариантом для покупки и обеспечит надежным и стабильным питанием ваши комплектующие.

Плюсы:
