Msi meg b550 unify motherboard review

Общая информация

1.имеет Wi-Fi
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

Устройство может подключаться к Wi-Fi.

2.поддерживает Wi-Fi 6 (802.11ax)
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

3.поддерживает Wi-Fi 6E
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

Wi-Fi 6E был анонсирован в 2020 году и имеет ряд преимуществ по сравнению с Wi-Fi 6. Помимо диапазонов 2,4 ГГц и 5 ГГц, он может работать в диапазоне 6 ГГц, что обеспечивает более высокие скорости и чрезвычайно низкую задержку.

4.Интерфейс 802.11ac WiFi
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

5.Есть Bluetooth
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

6.версия Bluetooth

5.1

Bluetooth — это стандарт беспроводной технологии, который позволяет передавать данные между устройствами, расположенными в непосредственной близости, с использованием коротковолновых сверх высокочастотных радиоволн. Более новые версии обеспечивают более быструю передачу данных.

7.Легко разгоняется
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

8.имеет подсветку RGB
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.

9.Легко сбрасывать BIOS
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

PCMark10 and PugetSystems Benchmarks

PCMark 10

PCMark is a benchmark from UL and tests various workload types to represent typical workloads for a PC. Everything from video conferencing, image import, and editing, along with 3D rendering, are tested.

PCMark testing gave us a score of 11287 in essentials, 10889 for productivity, and 13691 in digital content.

PugetBench

PugetBench comes from the fantastic people over at Puget Systems that have done countless hours and years benchmarking hardware. For our testing, we will utilize their Davinci Resolve, Photoshop, and Lightroom benchmarks, you can look into them more here.

Puget for Photoshop ended with a score of 1194.

Davinci Resolve gave us a score of 1147.

Память

1.Поддержка RAID 1
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
Gigabyte B550 Aorus Master

MSI MEG X570 Unify

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

UEFI, Software and Test System

UEFI

Unify uses Click BIOS 5 from MSI. This is one of the better BIOSes for those wanting to use mouse control. From the main menu, you have access to Game Boost CPU, XMP profiles, and boot priority. At the top, you can check both CPU and DRAM speed with hardware specifications to the right.

Around the center logo of the BIOS, there are six options for further control; these include board settings, overclocking, and M-Flash for BIOS updates. You can also dive into a hardware monitor to set up your chassis fans.

Motherboard Software

Dragon Center is the main piece of software for the Unify. This software includes software control of game mode and scenarios for differing levels of performance.

These scenarios affect power options and fan control; each of the four options can be seen above.

Dragon Center does include hardware monitoring, including CPU usage and frequency.

Last, RGB control of MSI Mystic Light is enabled through the dragon center.

Motherboard Testing Supporters

Sabrent supports our storage testing with the Rocket 4 Plus.

Thermaltake has come onboard with their Toughram XG for all motherboard reviews.

TweakTown AMD Motherboard Test System

CPU: AMD Ryzen 7 5800X
GPU: ASUS TUF RTX 3080 10GB
RAM: Thermaltake Toughram XG 2x8G DDR4 4000 (buy from Amazon)
OS Storage: Sabrent Rocket 4 Plus 1TB (buy from Amazon)
Power Supply: Corsair RM1000X (buy from Amazon)
OS: Microsoft Windows 10 (buy from Amazon)

Our testing configuration can be seen above in the CPUz screenshots; we have the 5800X and Toughram XG at 4000 MHz CL20.

Power, Thermals and Final Thoughts

Power Consumption

Wrapping up testing, power consumption saw a low of 140w at idle and a peak of 367 watts under CPU load. These numbers may coincide with the lower performance we did see in specific benchmarks.

Final Thoughts

I was able to keep the Unify on my test bench for several weeks and came away quite happy with the board’s performance; through several AGESA updates, this has become quite an excellent overclocking platform and even runs PBO quite well on our 5800X. The design gives this board exceptional power capabilities well over 1000A from the Infineon stages, plenty for the 5900 or 5950X.

The colorway is a mix of PCB black and matte black on the heat sinks, fantastic in my opinion, as it allows for flexibility for consumers going with a themed build. Additionally, for those hating on RGB, you will be happy to know this board has Zero RGB integrated but can be added via headers.

BIOS and software are both easy to navigate; as I said earlier in the article MSI Click BIOs is one of the more mouse-friendly applications we have seen. Dragon Center, on the other hand, is a complete suite that allows you to manage your games and gaming profiles along with monitoring hardware and setting up any RGB lighting you have.

What We Like

Zero RGB: A complete blacked out motherboard!

M.2 Slots: Four M.2 for those wanting massive NVMe support!

Compatibility: AM4 offers massive socket compatibility.

Introduction, Specifications, and Pricing

MEG denotes MSI’s top-end motherboard portfolio; MSI Enthusiast Gaming. For B550, this encompasses two boards, both from the Unify branch; B550 Unify and B550 Unify X. The latter sharing almost identical specs but appearing to be focused more on the enthusiast overclocking market rather than enthusiast gaming. As the title of this article has noted, we are looking at the non-X or standard MEG B550 Unify platform today, which priced very similar to the latest NZXT B550, and ASRocks own Taichi platform alongside the B550 AORUS Master and ProArt B550 from ASUS; certainly no lack of competition in the market for the Unify.

VIEW GALLERY — 43 IMAGES

For specifications, the Unify is set up quite well with a 14+2 power design, MSI using Infineon stages this time around each able to handle 90A output current, plenty for the latest Zen 3 series. Of course, AM4 is the socket, and B550 is our chipset, so we have support for DDR4; 2133MHz JEDEC through 5100MHz via DOCP. Max memory is rated at 128GB across four slots.

Connectivity on this platform starts with six SATA 6Gb/s ports alongside four NVMe slots, one being Hyper M.2 and the other three Ultra M.2. USB connectivity includes four USB 2.0 ports with an added PS/2 port for legacy keyboard and mouse and four USB 3.2 Gen 2; one being Type-C and the other three Type-A.

Networking gives us the Realtek RTL8125BG 2.5Gbe chipset alongside Intel AX200 Wi-Fi 6. Additionally, the rear I/O houses HDMI and DP outputs alongside 3.5mm output for audio.

MSI MEG B550 Unify Motherboard

	Today	Yesterday	7 days ago	30 days ago
	$269.99	$269.99	$269.99	$269.99	Buy
* Prices last scanned on 9/9/2022 at 9:04 pm CDT — prices may not be accurate, click links above for the latest price. We may earn an affiliate commission.

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Gigabyte B550 Aorus Master)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG X570 Unify)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Gigabyte B550 Aorus Master)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG X570 Unify)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость. (Gigabyte B550 Aorus Master)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG X570 Unify)

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость. (Gigabyte B550 Aorus Master)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG X570 Unify)

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость. (Gigabyte B550 Aorus Master)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG X570 Unify)

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость. (Gigabyte B550 Aorus Master)

Неизвестно. Помогите нам, предложите стоимость. (MSI MEG X570 Unify)

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Packaging, Accessories, and Overview

Packaging and Accessories

Packaging offers an image of the board to the left, chipset, and CPU support below.

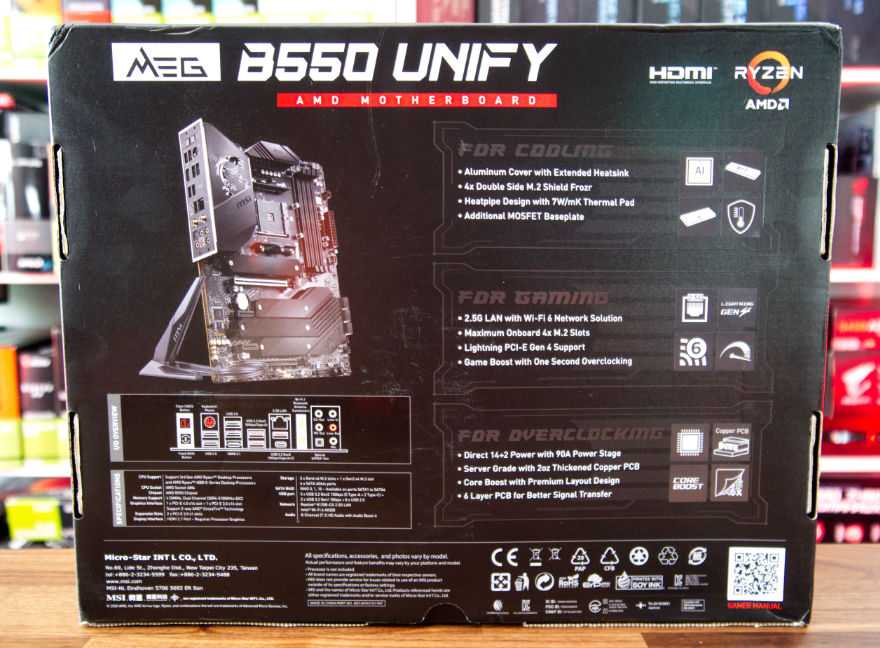

On the back, we have full board specifications to the right with a rear I/O diagram above.

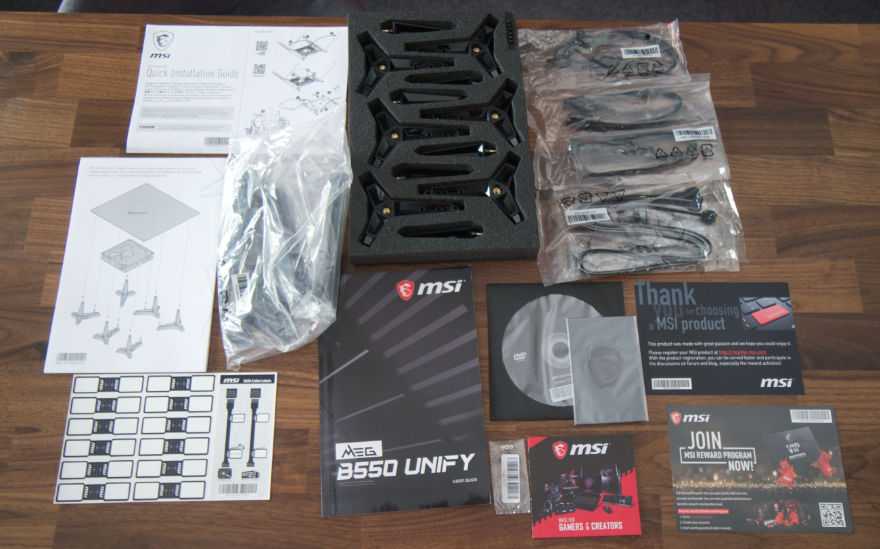

Included with the motherboard, you will find the Wi-Fi antenna, SATA cable, along with reading materials.

MSI includes a kit to make your own test bench with the B550 Unify.

MSI MEG B550 Unify Overview

The Unify carries a pure black colorway for the PCB and heat sinks, dragon logo on the rear I/O cover. The layout is relatively typical, with power input placed at industry-standard locations. On the rear of the board, the VRM heat sink has a backplate to aid in rigidity and cooling.

Rear I/O includes both Clear CMOS and Bios flash buttons at the top, followed by legacy USB 2.0 and PS/2 connections. The USB 3.2 Gen 2 ports are colored red and followed by the Wi-Fi antenna and 2.5Gbe LAN port.

Getting started with the Unify, you will first notice a six-pin power connection for additional slot power. This is next to the front panel audio and RGB connections that move us to the fan headers and the first USB 3.2 internal header on the right edge.

Further up the line, we find the power and reset buttons, front panel header, and additional fan and SATA connections.

Up the side of the board, we have the 24 pin power connector and USB 3.2 Gen 2 header, Corsair RGB connection on the right side, and Debug LED.

Across the top, you will find AIO and CPU fan headers alongside two eight-pin CPU power connections.

PCB and Circuit Analysis

Power design uses Infineon TDA21490 stages, each capable of 90A.

B550 chipset is centered above, with a host of ASM1480 switches around it.

Nuvoton supplies the board super I/O chip, and the Realtek ALC1220 can be seen bottom left.

Возможности

Поддерживает процессоры AMD Ryzen 5000 и 3000 для настольных ПК (несовместимы с AMD Ryzen 5 3400G и Ryzen 3 3200G) и процессоры AMD Ryzen 4000 G-Series для настольных ПК.
Поддерживает DDR4 Память, двухканальная, 5100 (OC) МГц +
Четыре разъема M.2: максимум 4 слота M.2 на плате, поддержка новейшего решения Gen 4 с пропускной способностью до 64 ГБ/с для максимальной скорости передачи.
Конструкция с экстремальной мощностью: 14 + 2 фазы с прямым подключением, силовой каскад на 90 А и два разъема питания ЦП для раскрытия вашей истинной мощности.
Тепловое решение премиум-класса: алюминиевая крышка с дополнительной тепловой подушкой дросселя, рассчитанная на 7 Вт/mk и печатная плата с утолщенной медью толщиной 2 унции созданы для высокопроизводительной системы и непрерывного игрового процесса.
ЛВС 2,5 Гбит/с с LAN Manager и Intel Wi-Fi 6 AX Решение: Модернизированное сетевое решение для профессионалов и мультимедиа использовать. Обеспечивает безопасное, стабильное и быстрое сетевое соединение.
Молниеносная скорость в игре: PCIe 4.0, Lightning Gen 4 x4 M.2 с двухсторонним Shield Frozr M.2, AMD Turbo USB 3.2 GEN 2.
Кнопка прошивки BIOS с функцией Optmized ClearCMOS: просто используйте USB-ключ для прошивки любого BIOS за секунды. Восстановите настройки BIOS по умолчанию без каких-либо дополнительных действий.
Предустановленный I/O Shield: лучшая защита от электромагнитных помех и удобство установки.

Подробнее

Для получения более подробной информации посетите официальную страницу продукта материнской платы производителя здесь .

Хотите совершить покупку? Проверьте это на Amazon UK здесь

У нас действительно есть несколько аксессуаров, которые поставляются с материнской платой MEG B550 UNIFY. Помимо наших руководств и стандартных наборов кабелей, у нас также есть подставки для материнских плат! Они уникальны, и я не видел их раньше, и они будут использоваться для размещения материнской платы, как на тестовом стенде. Это позволит получить удовольствие от разгона и действительно позволит людям раздвинуть границы того, что может предложить MEG B550 UNIFY.

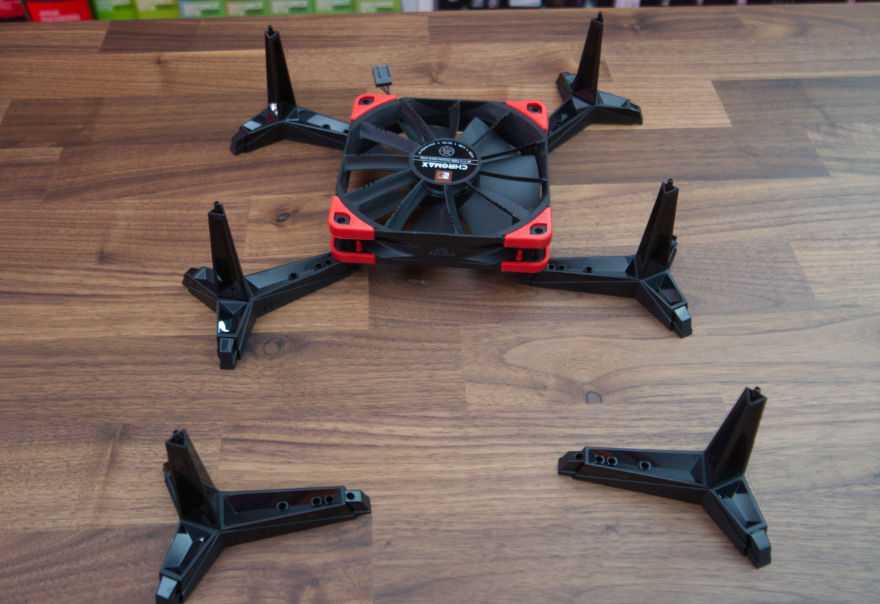

Итак, вся идея этих стендов заключается в том, чтобы вы могли установить свою материнскую плату на испытательном стенде, как в моде, в идеале что-то, что принесет пользу оверклокерам или даже тем, кто хочет протестировать плату, прежде чем они установят ее в свой корпус. Что еще круче (вы увидите, что я там сделал), так это то, что они также добавили место, чтобы вы могли установить вентилятор на нижней стороне материнской платы. Этот вентилятор позволит вам обдувать прохладным воздухом нижнюю часть разъема процессора, чтобы поддерживать максимальную прохладу во время этих потрясающих сеансов разгона B550. Да, я знаю, звучит довольно странно, что MSI пытается продвинуть эту плату B550 в качестве платы для разгона, когда она находится на бюджетном чипсете. Тем не менее, MSI хорошо известна на рынке разгона, так что, может быть, они знают то, чего не знаем мы, так что мы должны дать им преимущество в этом сомнении!

Самый простой способ установить вентилятор-сначала установить материнскую плату, а затем повернуть ножки по мере необходимости, чтобы установить вентилятор. Как вы можете видеть на изображении ниже, не все ноги будут прямыми, поэтому нужно немного потрудиться, чтобы запустить вентилятор в первый раз, но ничего особенного.

У него определенно есть приличный зазор от пола, поэтому у него не должно возникнуть проблем с созданием хорошего потока воздуха к нижней стороне сокета ЦП.

Надеюсь, это поможет нашим оверклокерам поддерживать как можно более низкую температуру! По крайней мере, это отличный способ установить легкодоступный испытательный стенд с дополнительным охлаждением на нижней стороне.
