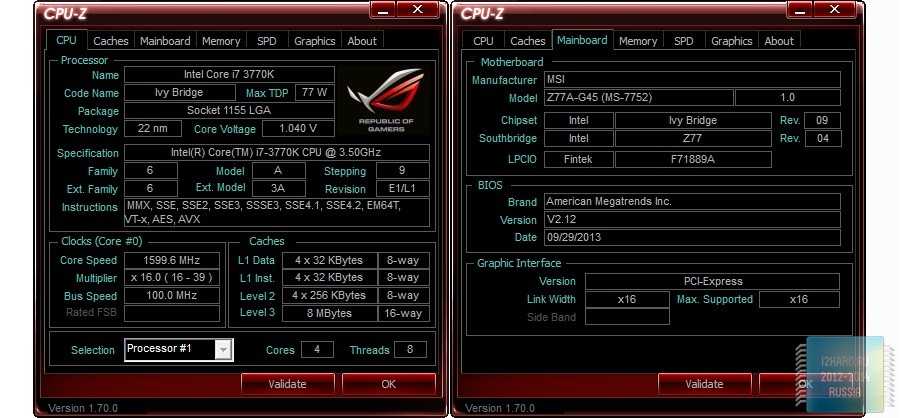

Конфигурация тестового стенда
- Процессор: Intel Core i7-3770K (3500 МГц);
- Материнская плата: MSI Z77A-G45, версия BIOS 2.C;
- Кулер: Corsair H-110;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: 2 x 4 Гбайт DDR3 1866, Crucial BLT2CP4G3D1869DT2TXOBCEU;
- Видеокарта: NVIDIA GeForce GTX 980 (1127 / 7000 МГц (ядро/память));
- Накопитель SSD: Samsung 840 Pro 256 Гбайт;
- Регулятор вращения вентиляторов: Schyte Kaze Q-12;
- Блок питания: Corsair AX860, 860 Ватт;
- Корпус: NZXT Switch 810;
- Монитор: VIEWSONIC VP2770-LED;
- Операционная система: Windows 7 64-bit Service Pack 1;
- Драйвера: GeForce 344.16
В качестве центрального процессора использовался Intel Core i7-3770K, при этом частота процессора была номинальной. HyperThreading и TurboBoost в процессе тестирования были включены. В качестве платформы использовалась материнская плата MSI Z77A-G45 (версия BIOS 2.C). Заводской термоинтерфейс на графическом чипе был заменен на Arctic Cooling MX-2.
Игровые тесты
Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS, разрешение во всех играх было установлено на 2560х1440 точек. Вручную отключены следующие параметры:
VSync (вертикальная синхронизация)
Все остальные настройки в играх были установлены на максимально возможные. В качестве соперников нашего клиента выступят ASUS GeForce GTX 760 ROG MARS и ASUS ROG Matrix GTX 780 Ti Platinum. Кроме того, в тестирование включены результаты NVIDIA GeForce GTX 980 в режиме разгона.
В большинстве случаев производительность GeForce GTX 980 близка к ASUSROG Matrix GTX 780 Ti Platinum, при этом не следует забывать о нестандартных частотах последней. Но все меняется в режиме разгона и GTX 980 уверенно обходит конкурентов. Где-то прирост не сильно бросается в глаза, но в большинстве игровых приложений вы получите весьма достойный выигрыш FPS от разгона новинки.
Печатная плата
Печатная плата напоминает классический образец: вокруг чипа распаяны модули памяти, а подсистема питания расположена правее. Все, включая чипы памяти и силовые элементы, охлаждается сплошной металлической пластиной, на которой расположен вентилятор.
На обратной стороне отсутствуют силовые элементы, требующие дополнительного охлаждения.
Новый чип получился весьма экономичным и не требует повышенного внимания при отводе тепла. Кристалл для защиты от сколов снабжен металлической рамкой, наш образец промаркирован как GM204-400-A1. Модули памяти набраны 8 микросхемами с маркировкой K4G41325FC-HC28 производства Samsung.
Подсистема питания GPU 4-х фазная, еще одна фаза отведена на память
Обратите внимание не место под дополнительные две фазы, вполне возможно, что этот задел для будущей GTX 980 Ti. Управляет питанием ШИМ-контроллер NCP 81174
В качестве транзисторов используются по два NTMFS4935N и один NTMFS4927N.
Страница 1: Тест и обзор: EVGA GeForce GTX 980 Classified
Мы уже протестировали пять видеокарт GeForce GTX 980, но на рынке продолжают появляться весьма интересные модели. EVGA включает в свою линейку Classified самые быстрые видеокарты в каждом поколении GPU. То же самое касается чипа Maxwell или GM204, в нашу тестовую лабораторию поступила видеокарта EVGA GeForce GTX 980 Classified, уже по спецификациям обеспечивающая высокие частоты GPU. В качестве бонуса EVGA указывает великолепный потенциал разгона, который мы тоже проверим. Будет интересно посмотреть, сможем ли мы назвать EVGA GeForce GTX 980 Classified лучшей видеокартой GeForce GTX 980 в нашей тестовой лаборатории.
Конечно, EVGA предлагает и другие интересные модели. В нашей лаборатории уже побывали две видеокарты GeForce GTX 970 (EVGA GeForce GTX 970 Superclocked и EVGA GeForce GTX 970 FTW). Что касается GeForce GTX 980, то в ассортименте EVGA присутствуют пять моделей. Эталонная видеокарта, её разогнанная версия, GeForce GTX 980 Superclocked с кулером ACX 2.0 и приличным разгоном и героиня нашего обзора — GeForce GTX 980 Classified. Плюс GeForce GTX 980 Hydro Copper с предустановленным водоблоком.
» Fotostrecke
Видеокарта EVGA GeForce GTX 980 Classified уже появилась в Европе, есть она и в магазине EVGA. Но в нём наценка составляет 100 евро по сравнению с менее дорогими моделями, опирающимися на меньший уровень разгона. В рознице видеокарта стоит примерно на 200 евро дороже лучших конкурентов, но видеокарты Classified от EVGA никогда не стоили дёшево. В России видеокарта на момент публикации ещё не появилась. Кроме того, если вы купите видеокарту GeForce GTX 980 или GeForce GTX 970 до 13 декабря 2014, то получите пятилетнюю гарантию EVGA.
Информация об архитектуре
Видеокарта GeForce GTX 980 Classified опирается на GeForce GTX 980, технически видеокарты идентичны. Конечно, видеокарты отличаются по разгону и системе охлаждения. Перед тем, как мы перейдем к изучению видеокарты, позвольте рассмотреть спецификации GeForce GTX 980 Classified.
| EVGA GeForce GTX 980 Classified | |
|---|---|
| Розничная цена | |
| Сайт производителя | EVGA |
| Техническая информация | |
| GPU | Maxwell (GM204) |
| Техпроцесс | 28 нм |
| Число транзисторов | 5,2 млрд. |
| Тактовая частота GPU (базовая) | 1.291 МГц |
| Тактовая частота GPU (Boost) | 1.393 МГц |
| Частота памяти | 1.750 МГц |
| Тип памяти | GDDR5 |
| Объём памяти | 4.096 MB |
| Ширина шины памяти | 256 бит |
| Пропускная способность памяти | 224,0 Гбайт/с |
| Версия DirectX | 12.0 |
| Потоковые процессоры | 2.048 |
| Текстурные блоки | 128 |
| Конвейеры растровых операций (ROP) | 64 |
| Пиксельная скорость заполнения | 82,6 Гпиксель/с |
| SLI/CrossFire | SLI |
NVIDIA для эталонной видеокарты GeForce GTX 980 выставила базовую частоту 1.126 МГц, EVGA для GeForce GTX 980 Classified подняла частоту до 1.219 МГц. В режиме Boost видеокарта NVIDIA работает, как минимум, на частоте 1.216 МГц, которую EVGA выставила как базовую. Но видеокарта EVGA в режиме Boost работает на частоте от 1.393 МГц. То есть мы получаем разгон около 14,5 процентов. Видеокарта EVGA GeForce GTX 980 Classified оказалась самой быстрой моделью GeForce GTX 980, какую мы когда-либо держали в руках. EVGA оставила память на частоте 1.750 МГц, как и у эталонной версии. Пока что только Inno3D и Zotac решили разгонять память.
Скриншот GPU-Z видеокарты EVGA GeForce GTX 980 Classified
Скриншот GPU-Z подтверждает инструкции производителя. На нём можно видеть и некоторые дополнительные технические спецификации, в том числе пиксельную и текстурную скорости заполнения, а также версию BIOS.
| Сравнение температур и тактовых частот | ||
|---|---|---|
| Игра | Температура | Частота |
| The Elder Scrolls V Sykrim | 72 °C | 1.443 МГц |
| Company of Hereos | 73 °C | 1.430 МГц |
| Grid 2 | 72 °C | 1.443 МГц |
| Metro: Last Light | 73 °C | 1.430 МГц |
| Crysis 3 | 73 °C | 1.430 МГц |
| Battlefield 4 | 73 °C | 1.430 МГц |
| Bioshock: Infinite | 73 °C | 1.430 МГц |
| Tomb Raider | 73 °C | 1.430 МГц |
Спецификации частоты Boost у видеокарты EVGA указаны минимальные, если энергопотребление и температура позволяют, на практике частота будет выше. В практических тестах мы получили более высокую частоту GPU от 1.430 до 1.443 МГц, она уже отражает реальную производительность. Температура GPU составила максимальный уровень 73 °C.
В тестах видеокарта оказалась достаточно быстрой, чтобы выйти на первое место. Но позвольте сначала рассмотреть саму видеокарту более подробно.
<>Тест и обзор: EVGA GeForce GTX 980 ClassifiedEVGA GeForce GTX 980 Classified | Впечатления (1)
Общая информация
1.Конструктивные требования по теплоотводу (TDP)
165W
Требования по теплоотводу (TDP) — это максимальное количество энергии, которое должна будет рассеять система охлаждения. Более низкое значение TDP также обычно означает меньшее энергопотребление.
2.количество транзисторов
5200 миллионов
Более высокое число транзисторов обычно указывает на новый, более мощный процессор.
3.размер полупроводников
28nm
Меньший размер указывает на более новый процесс создания чипа.
4.версия PCI Express (PCIe)
3
PCI Express (PCIe) — это высокая скорость стандарта карты расширения, которая используется для подключения компьютера к его периферии. Новые версии поддерживают более высокую пропускную способность и предоставляют более высокую производительность.
5.гарантийный период
Неизвестно. Помогите нам, предложите стоимость.
Когда продукт находится под гарантией производителя, в случае неисправности, можно получить замену.
6.Имеет воздушно-водяное охлаждение
EVGA GeForce GTX 980 Classified Gaming ACX 2.0
Графическая карта использует сочетание воды и воздуха, чтобы снизить ее температуру. Это позволяет ей разгоняться больше, увеличивая производительность.
7.ширина
279.4mm
Ширина представляет горизонтальный размер продукта. Мы считаем, что меньшая ширина лучше, потому что она обеспечивает легкую маневренность.
8.высота
150.8mm
Высота представляет вертикальный размер продукта. Мы считаем меньшую высоту лучше, потому что она обеспечивает легкую маневренность.
Внешний вид изделия
Видеокарта пришла к нам на обзор в OEM комплектации, поэтому сразу перейдем к внешнему осмотру. По дизайну устройство напоминает своих предшественников снабженных похожей референсной системой охлаждения. По сути, сменилась только гравировка, символизирующая порядковой номер модели.
Длина видеокарты составляет 27 см, что гарантирует совместимость даже со старыми компьютерными кейсами.
Верхний кожух из серебристого пластика снабжен специальной прозрачной вставкой, через которую видно ребра черного радиатора. Вокруг вентилятора используется металлическая вставка, придающая разнообразие дизайну.
Несмотря на то, что устройство снабжено заводской системой охлаждения, здесь используется металлическая пластина, полностью закрывающая печатную плату.
Разъемы для подключения питания расположены ближе к краю платы и в первую очередь удивляет то, что для питания столь производительной карты требуется два коннектора на 6-pin. Данный момент указывает на снижение потребления в сравнении чипами прошлых серий. Производитель заявляет, что для исправной работы GTX 980 вам потребуется как минимум качественный блок питания мощностью от 500 Вт. Подобные требования по нынешним меркам весьма демократичны. Это позволит сэкономить при покупке блока питания в новую конфигурацию. Также следует упомянуть одну особенность заводской системы охлаждения, наличие зеленой подсветки на логотипе GeForce GTX.
Заявлена поддержка подключения до 4-х дисплеев и для этого предусмотрены следующие интерфейсы: DVI-D, HDMI, 3х DisplayPort.
Разогнанная до 2.3ГГц по ядру GeForce GTX 980 Classified ACX 2.0 от EVGA ставит новые рекорды
27.02.2015 20:00
Slayer Moon
SocButtons v1.5
Как сообщает ресурс KitGuru, поставлен очередной рекорд разгона видеокарты GeForce GTX 980.

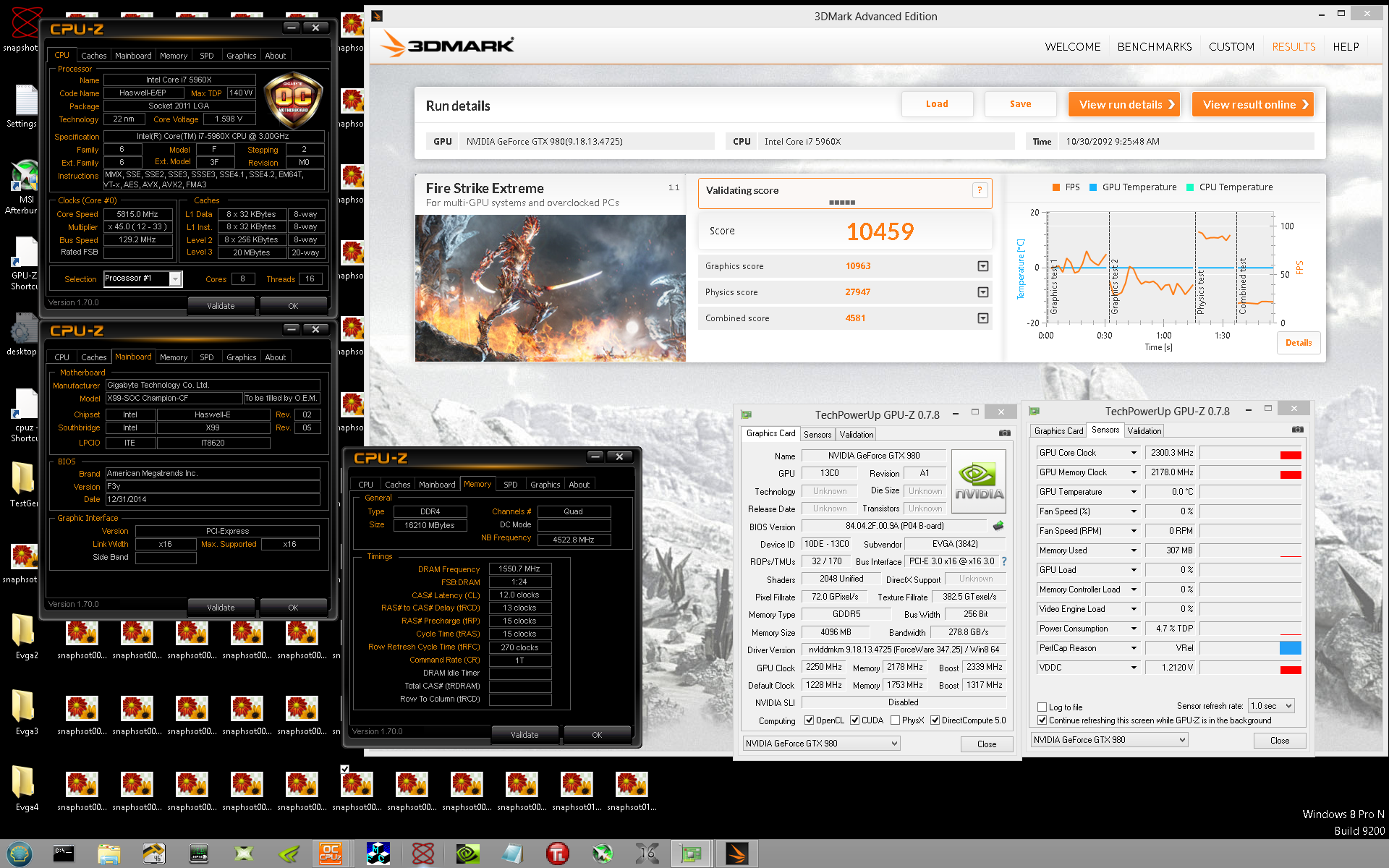

Оверклокеру Steponz удалось выжать из охлаждаемой жидким азотом видеокарты GeForce GTX 980 Classified ACX 2.0 от EVGA 2.3ГГц по ядру и 8712МГц по памяти, что и позволило установить рекорд в дисциплинах 3DMark FireStrike Extreme и Catzilla 720p, в первой набрано 10459 очков, а во второй 48193 очка.
Напряжение на ядре видеокарты было равно 1.212 вольту, вероятно грелся чип не по-детски. Процессором в системе выступил разогнанный до 5.815МГц Intel Core i7-5960X, используемая системная плата — Gigabyte X99 SOC Champion, а оперативной памяти было установлено 16ГБ, тип — DDR4, тактовая частота — 3100МГц.

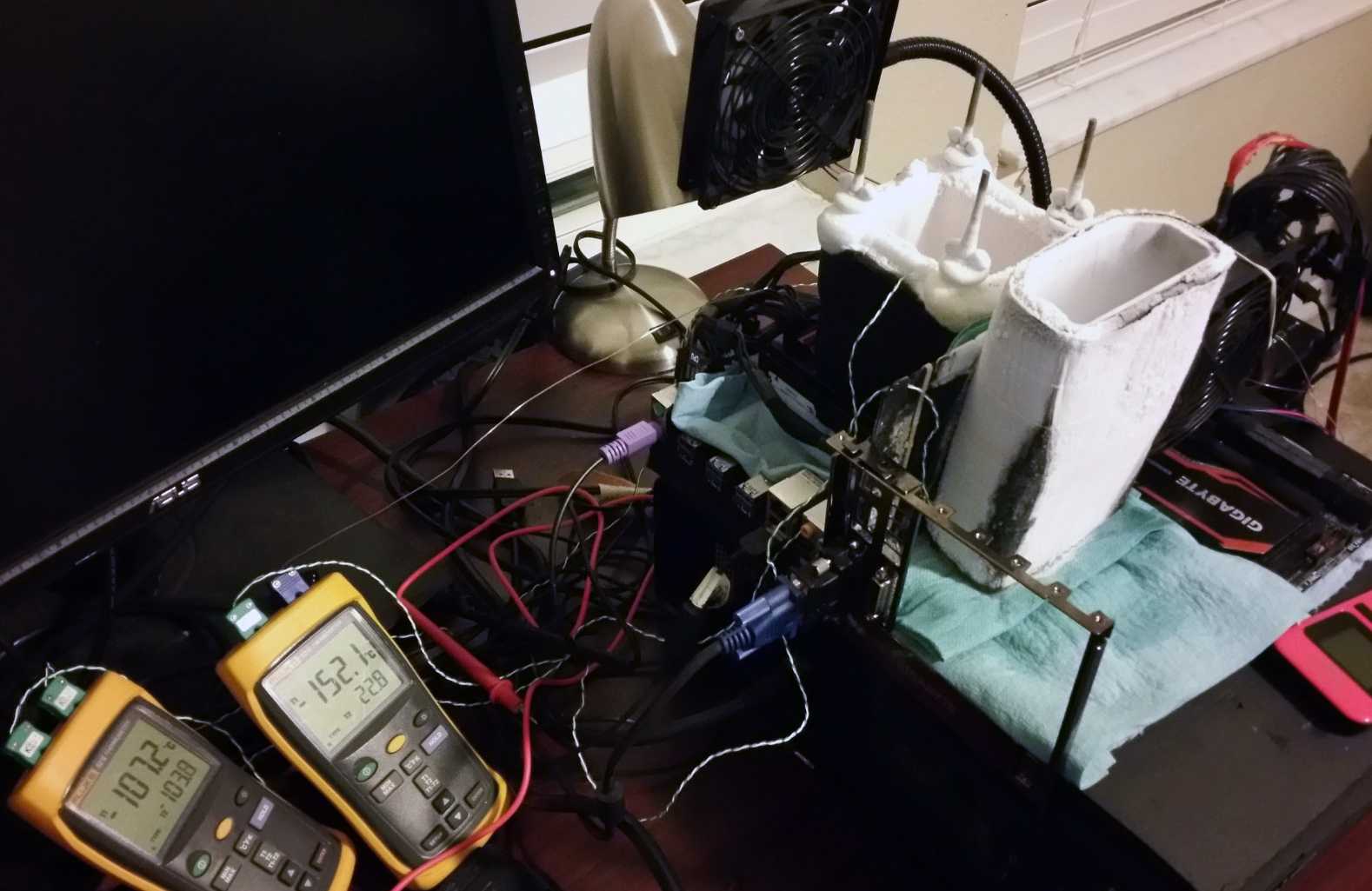

Вот так и ставятся рекорды
Кликабельно
Кликабельно
Желаю Steponz дальнейших успехов в деле оверклокинга. Интересно, когда и кем данный рекорд будет побит?
|
|
Теги:
- acx
- classified
- evga
- geforce
- gm204
- gtx 980
- gtx980
- maxwell
- nvidia
- overclocking
View the discussion thread.
| < Karbonn представляет 5″ смартфон Titanium Dazzle | Pioneer представила BDR-XS06JM, внешний Blu-Ray привод для владельцев Mac > |
|---|
| Последние материалы на сайте: |
|
Разгон

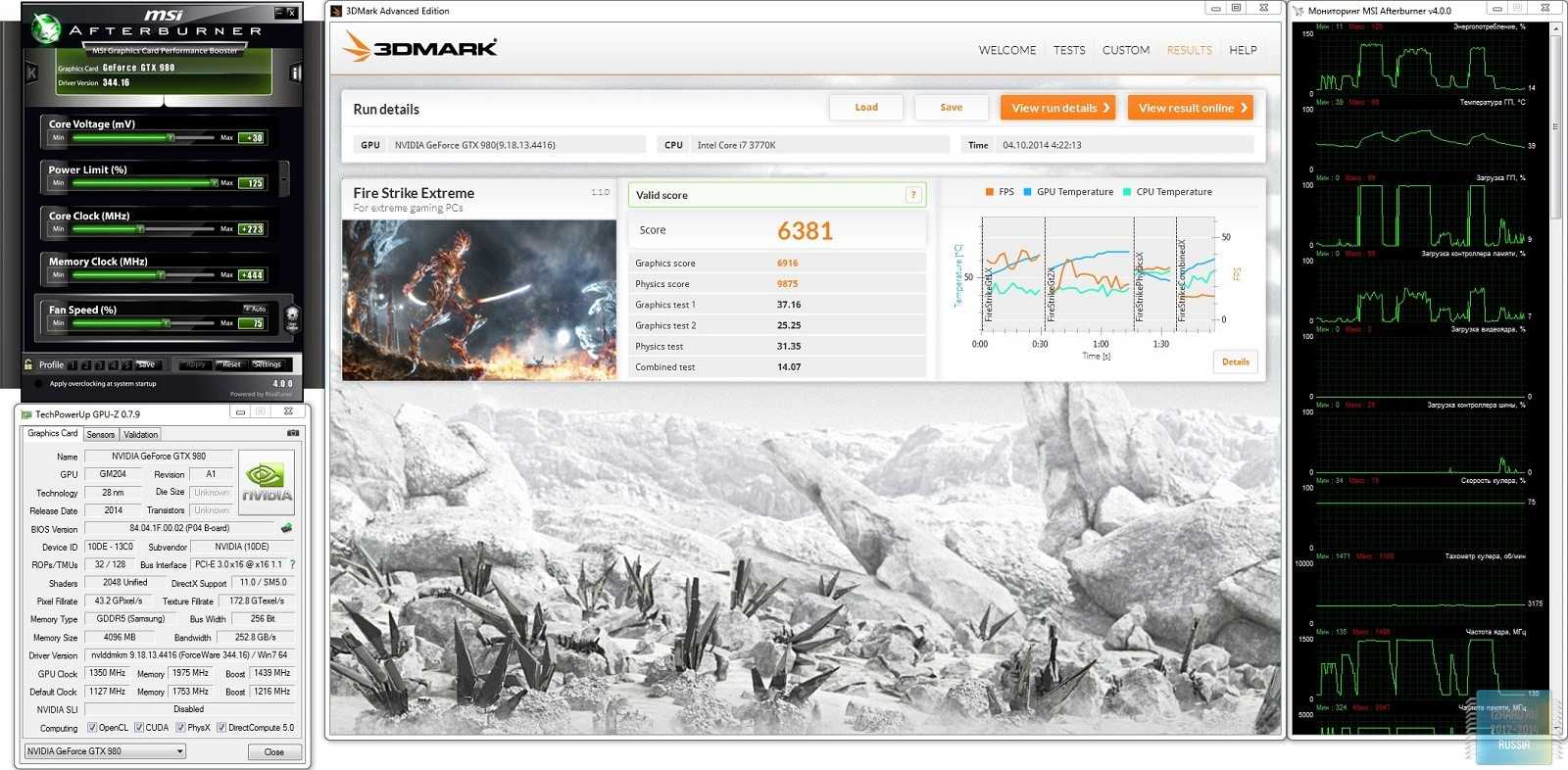

Для разгона использовалась утилита MSI Afterburner, а сам разгон осуществлялся с поднятием напряжения:
Частоту GPU удалось повысить на 223 МГц, что в итоговом варианте составило 1350 МГц. При этом значение динамической частоты достигло показателя 1439 МГц.
Частота памяти была увеличена на 444 МГц, и общее значение составило 1975 МГц (7.9 ГГц QDR).
Столь отличный результат был достигнут благодаря внушительному запасу по графическому ядру. Вполне вероятно, что в дальнейшем появится дробление 9-ой серии на более мелкие подгруппы, где возможность разгона будет каким-то образом ограничена или NVIDIA еще больше нас удивит разгонным потенциалом с выходом своего нового флагмана.
Производительность
1.тактовая частота ГП
1291MHz
Графический процессор (GPU) имеет более высокую тактовую частоту.
2.турбо ГПУ
1393MHz
Когда графический процессор работает ниже своих лимитов, он может перейти на более высокую тактовую частоту, чтобы увеличить производительность.
3.скорость пикселей
82.6 GPixel/s
Количество пикселей, которые могут быть отображены на экране каждую секунду.
4.флопс
5.29 TFLOPS
FLOPS — это измерение вычислительной мощности процессора GPU.
5.размер текстуры
165.2 GTexels/s
Количество текстурированных пикселей, которые могут быть отображены на экране каждую секунду.
6.GPU скорость памяти
1753MHz
Скорость памяти — это один из аспектов, который определяет пропускную способность памяти.
7.образцы штриховки
2048
Shading units (или потоковые процессоры) — это небольшие процессоры в видеокарте, которые отвечают за обработку различных аспектов изображения.
8.текстурированные единицы (блоков TMU)
128
Блоки TMU принимают текстурированные единицы и привязывают их к геометрическому расположению 3D-сцены. Больше блоков TMU, как правило, означает, что текстурированная информация обрабатывается быстрее.
9.блоки визуализации ROPs
64
Блоки ROPs несут ответственность за некоторые из заключительных шагов процесса визуализации, например,запись окончательных данных пикселя в память и для выполнения других задач, таких как сглаживание, чтобы улучшить внешний вид графики.
Introduction
EVGA tends to release a number of graphics cards based on Nvidia’s leading-edge GPUs. The reference card is presented in standard and Superclocked forms. These are joined by EVGA-designed models using in-house-developed cooling allied to higher core frequencies. A little while later, generally when sufficient time has passed to enable effective GPU screening, the humongous Classified model makes a bow. That time is now.
The Classified ACX 2.0 uses an extra-large PCB and cooling that’s a scaled-up version of the standard-sized Superclocked ACX 2.0. Measuring 279mm and standing at an improbable 151mm high — therefore significantly taller than the I/O bracket — the extra space provides ample room for more efficient cooling and improved power delivery. Two large fans deliver significant airflow at reasonable RPMs. And like most GeForce GTX 970 and GTX 980 GPUs the BIOS is programmed such that the fans remained switched off at below 60-65°C.
Known as a model taken on by hardcore enthusiasts in search of record-setting numbers, Classified uses a total of 14 power phases to provide smooth power to the core and memory, up from a total of five power phases for the generic reference card. This is a card rife for overclocking, clearly, and EVGA sets out-of-the-box frequencies at 1,291MHz core (1,393MHz boost) yet the 4GB framebuffer is kept at the default 7,012MHz. Pipped to the frequency post by the recently reviewed Galax HOF, EVGA’s card still manages a very respectable average in-game speed of 1,430MHz across our titles.
Providing the power oomph is two eight-pin PCIe connectors sensibly located down one edge. EVGA purposely goes wider and longer than taller, because the Classified remains a two-slot card. As such, adding a second or third in a large chassis shouldn’t pose any major problems. There’s also a splattering of white LEDs sandwiched between the cooler and PCB, if you’re into that sort of thing.
Certain features are only present on these Classified boards, and a peek down the left-hand edge is instructive. The GTX 980 version has the usual EVBot interface that enables overvolting past Nvidia’s recommended specifications, which is particularly useful if you’re planning on watercooling the card for maximum performance. A small switch toggles one of three BIOSes, handy if experimenting with unofficial ROMs that provide greater scope for frequency adjustment — more on this later. And speaking of BIOSes, the card is fully compliant with the UEFI standard that provides super-quick boots to the desktop.
Readers may understandably baulk at the £570 retail price for this enthusiast-grade card. Shipping frequencies are barely any higher than the £450 Superclocked ACX 2.0, which will perform very closely in regular benchmarks, but that’s missing the point somewhat. This card, pregnant with potential promise, is designed to be pushed and prodded to sky-high frequencies, so it’s not a product primed to run at out-of-the-box frequencies.
EVGA sweetens the overall deal by offering European customers a free Torq X10 gaming mouse as part of a card purchase for a limited time when purchasing through the official EVGA EU online store; the carbon version mouse is available for an extra €26. Meanwhile, the usual three-year transferable warranty is upgraded to five years for all European buyers, again for a limited time, with the opportunity to further increase the term via extended warranty options.
A fully-custom PCB heralds a custom I/O section. EVGA reduces the outputs to four, which can all be used concurrently, and drops two of the reference card’s DisplayPort v1.2 in favour of adding a DVI-D.
Excellent build quality and above-average cooling bodes well for the EVGA Classified ACX 2.0. Let’s now fire up the benchmarking machine and put it through the usual paces.
Система охлаждения
Референсный образец занимает ровно два слота. Печатная плата не прогибается под весом системы охлаждения благодаря пластике с обратной стороны, которую и потребуется снять в первую очередь при разборе устройства. Интересным моментом является наличие отделяемой крышки, зачем это было сделано – остается только гадать.
Для полного разбора потребуется открутить целую кучу разнообразных болтов и шурупов. В местах соприкосновения некоторых элементов печатной платы с радиатором СО предусмотрены теплопроводящие резинки. Для питания вентилятора и подсветки на плате размещено два специальных разъема.
Система охлаждения турбинного типа характеризуется отводом горячего воздуха за пределы системного блока, при этом нереференсные образцы зачастую рассеивают большую часть тепла внутри. Для построения тандемов из нескольких ускорителей выгоднее использовать референсные карты.
Вентилятор намертво прикреплен к сплошной металлической пластине. Правее можно заметить ребра небольшого радиатора.
С чипом GM204 контактирует отдельный радиатор внушительных размеров с медным основанием, внутри которого расположены три плоские тепловые трубки.
Learn more about the EVGA 04G-P4-2988-KR
| Brand | EVGA |
|---|---|
| Model | 04G-P4-2988-KR |
| Interface | PCI Express 3.0 x16 |
|---|
| Chipset Manufacturer | NVIDIA |
|---|---|
| GPU Series | NVIDIA GeForce GTX 900 Series |
| GPU | GeForce GTX 980 |
| Core Clock | 1291 MHz Base Clock |
| Boost Clock | 1393 MHz Boost Clock |
| CUDA Cores | 2048 |
| Effective Memory Clock | 7010 MHz |
|---|---|
| Memory Size | 4GB |
| Memory Interface | 256-Bit |
| Memory Type | GDDR5 |
| Multi-Monitor Support | Max Monitors Supported: 4 |
|---|---|
| HDMI | 1 x HDMI |
| DisplayPort | 1 x DisplayPort |
| DVI | 1 x DVI-I1 x DVI-D |
| Max Resolution | 4096 x 2160 |
|---|---|
| Cooler | Double Fans |
| Operating Systems Supported | Windows 8 32/64bitWindows 7 32/64bitWindows Vista 32/64bit |
| Thermal Design Power | 165W |
| System Requirements | Minimum of a 500 Watt power supply.Total Power Draw: 165 Watts |
| Features | The new EVGA GeForce GTX 980 is powered by the next-generation NVIDIA Maxwell architecture, giving you incredible performance, unmatched power efficiency, and cutting-edge features.Maxwell is the most advanced GPU architecture ever made, designed to be the engine of next-generation gaming. Inspired by light, it was designed to solve some of the most complex lighting and graphics challenges in visual computing. For the first time, gaming GPUs can dynamically render indirect light using the new VXGI (Voxel Global Illumination technology. Scenes are significantly more lifelike as light interacts more realistically in the game environment.EVGA ACX 2.0This card features EVGA ACX 2.0 cooling. With optimized Swept fan blades, double ball bearings and an extreme low power motor, EVGA ACX 2.0 delivers more airflow with less power, unlocking additional power for the GPU.Dynamic Super Resolution TechnologyEnable the detail of4K monitors, on a 1080P display. DSR produces smoother images by rendering a game at a high resolution, then downscaling it to the native resolution of the display using advanced filtering.Super-Smooth and Stutter-FreeGeForce GTX 980 and 970 cards support tear-free, super-fast NVIDIA G-Sync monitor display technology, including 4K. Together, these technologies provide the most immersive and competitive gaming experiences possible.KEY FEATURES- NVIDIAAdaptive Vertical Sync- NVIDIA SLI Ready- NVIDIA Dynamic Super Resolution Technology- NVIDIA MFAA Technology- NVIDIA GameWorks Technology- NVIDIA GameStream Technology — NVIDIA G-SYNC Ready- Microsoft DirectX 12- NVIDIA GPU Boost 2.0- NVIDIA Surround Technology- NVIDIA CUDA Technology- OpenGL 4.4 Support- OpenCL Support- HDMI 2.0, DisplayPort 1.2 and Dual-link DVI- PCI Express 3.0- EVGAACX 2.0 Cooling- Triple BIOS Ready |
|---|
| Card Dimensions (L x H) | 11″ x 4.38″ |
|---|---|
| Slot Width | Dual Slot |
Заключение
NVIDIA GeForce GTX 980 получилась во всех смыслах удачной! Несмотря на небольшую прибавку в скорости по сравнению с разогнанной версией GTX 780 Ti от ASUS, новинка получила просто потрясающий запас по разгону. При этом следует отметить возросшую энергоэффективность и как следствие, уменьшенные требования, предъявляемые к блоку питания. Также не следует забывать и о рекомендованной цене, которая порадует большинство любителей GeForce, надо лишь подождать падения ажиотажа.
Плюсы:
- Цена;
- Отличный разгонный потенциал;
- Сравнительно невысокое потребление;
- Тихая в простое и ненавязчива под нагрузкой;
- Высокая эффективность системы охлаждения.
Минусы:
Нет.
По мнению редакции, учитывая все плюсы и минусы, NVIDIA GeForce GTX 980 получает награду «Золото».
