Водяное охлаждение для видеокарты: лучшие системы жидкостного охлаждения для видеокарт

Внешний вид и конструкция

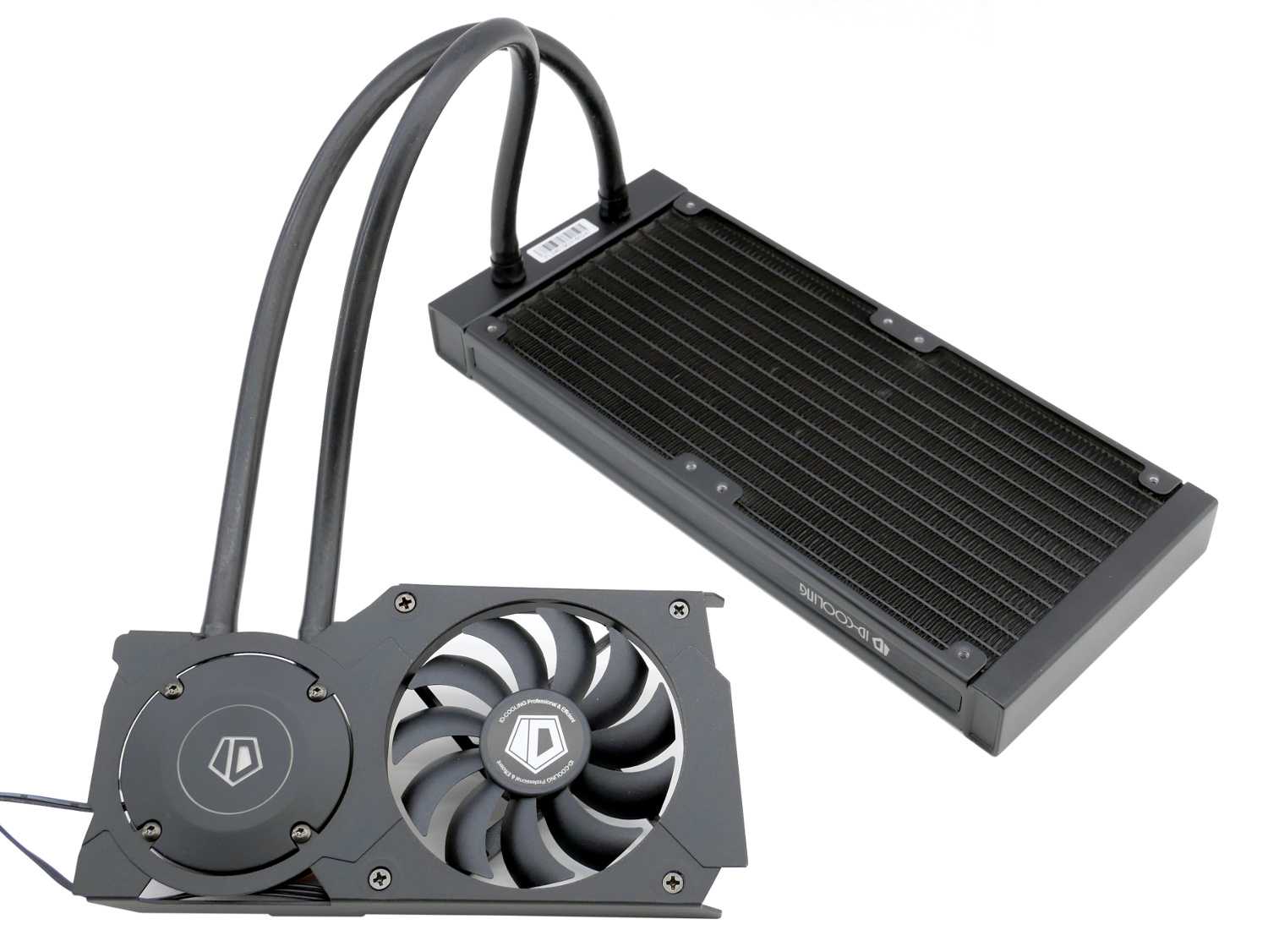

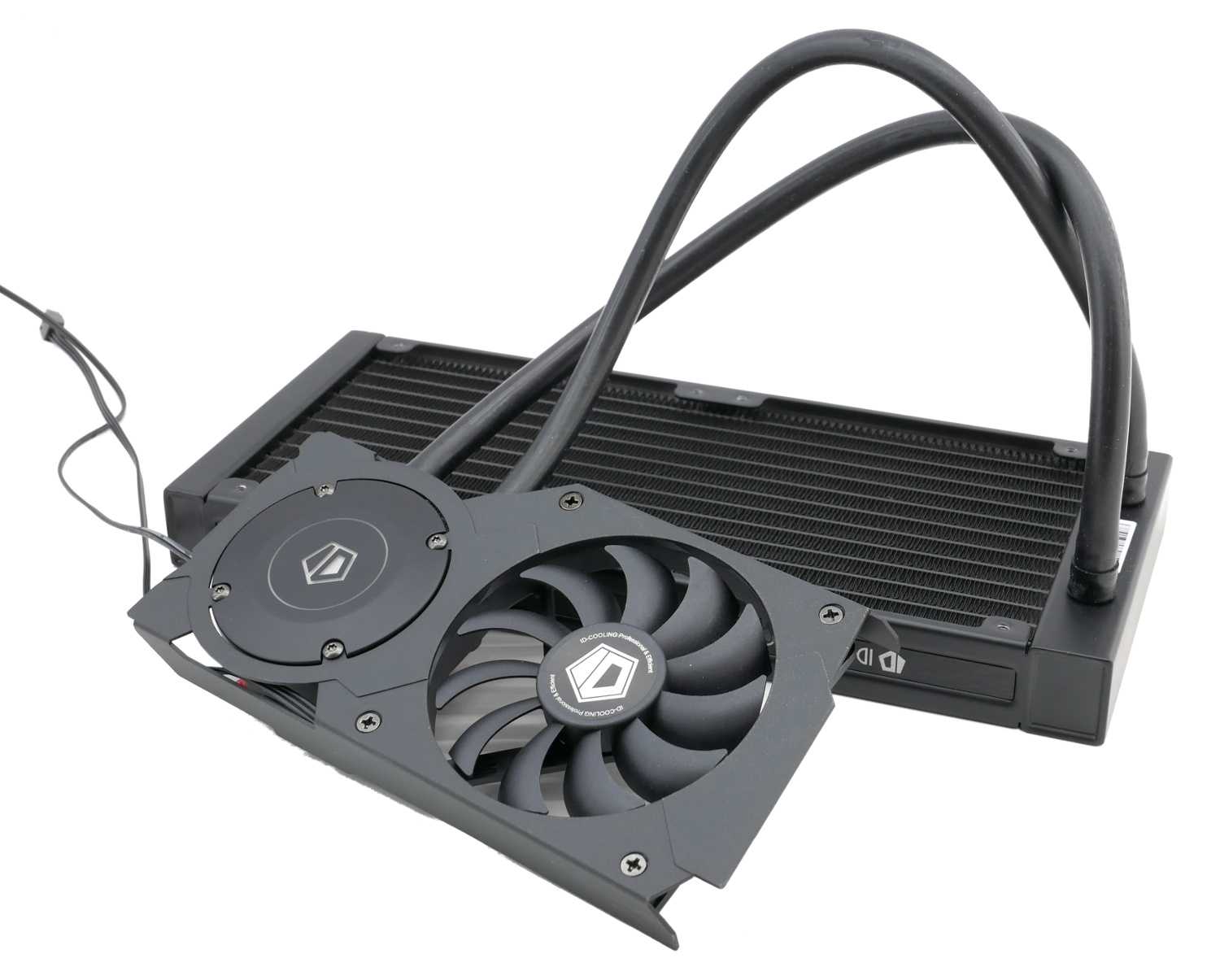

ID-Cooling Frostflow 240VGA является младшей моделью жидкостной системы охлаждения видеокарты в иерархии компании ID-Cooling, и в сравнении с ранее рассмотренной версией ID-Cooling Icekimo 240VGA-RGB отличается дизайном кожуха, вентилятором основного блока и вертушками типоразмера 120 мм, лишенными RGB-подсветки.

В плане других конструктивных особенностей изменения отсутствуют: основной блок соединен резиновыми шлангами с радиатором 240 мм. Декоративный металлический кожух получил минималистичный внешний вид.

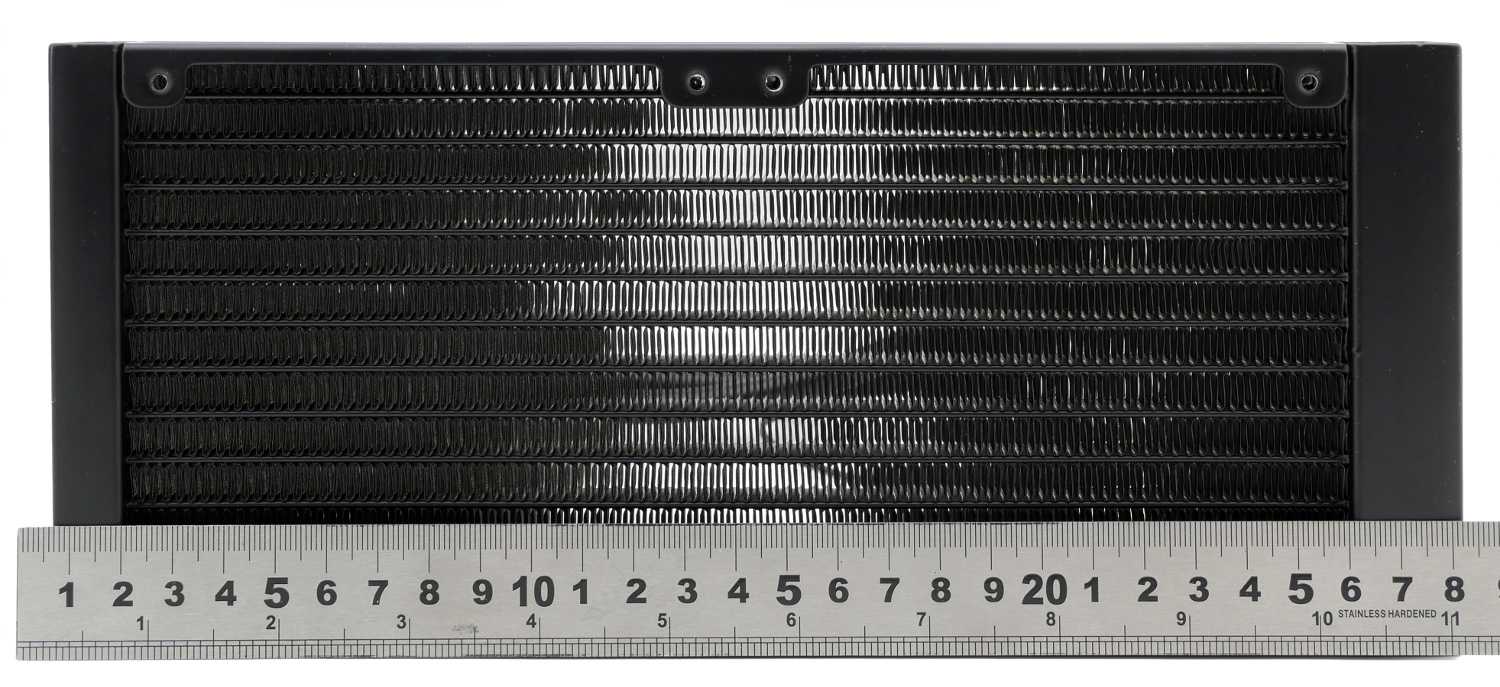

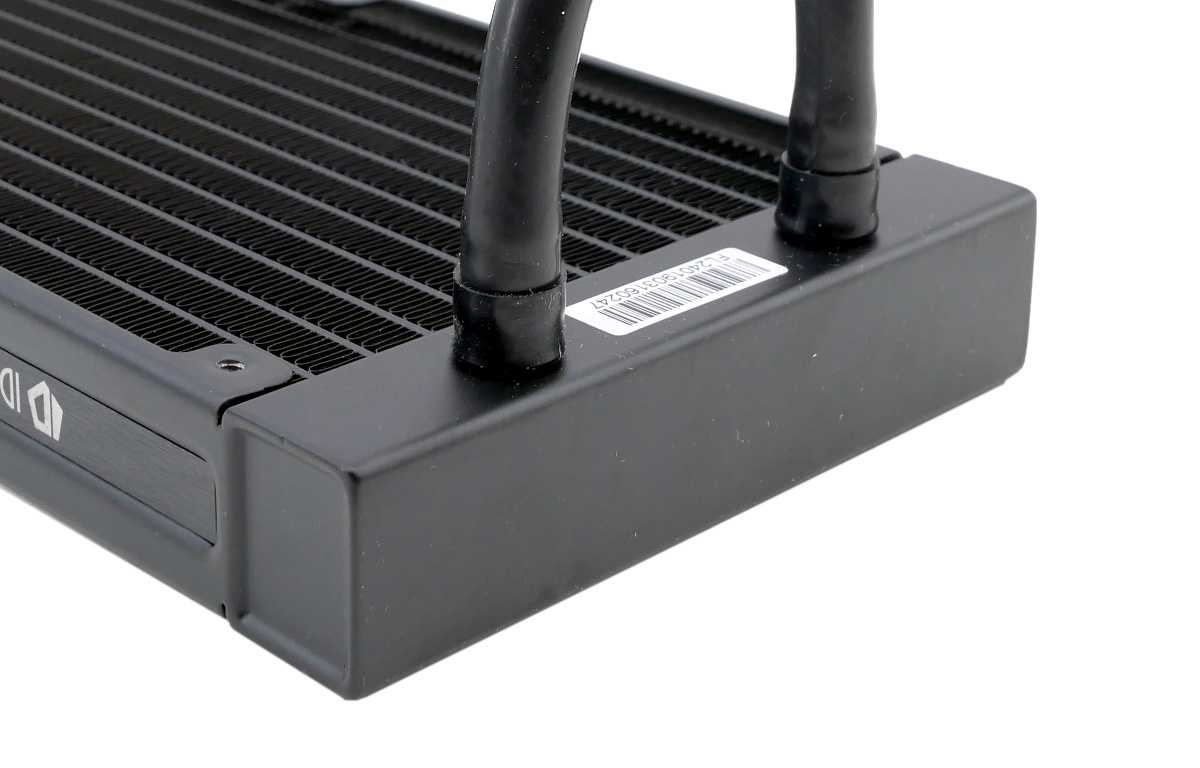

В качестве теплосъемника на ID-Cooling Frostflow 240VGA использован аналогичный радиатор 277 х 120 х 27 мм. Толщина рабочего тела составляет всего 17 мм. Значение FPI равно 19-20.

В креплении используется более простая усадка с фитингами типа «елка».

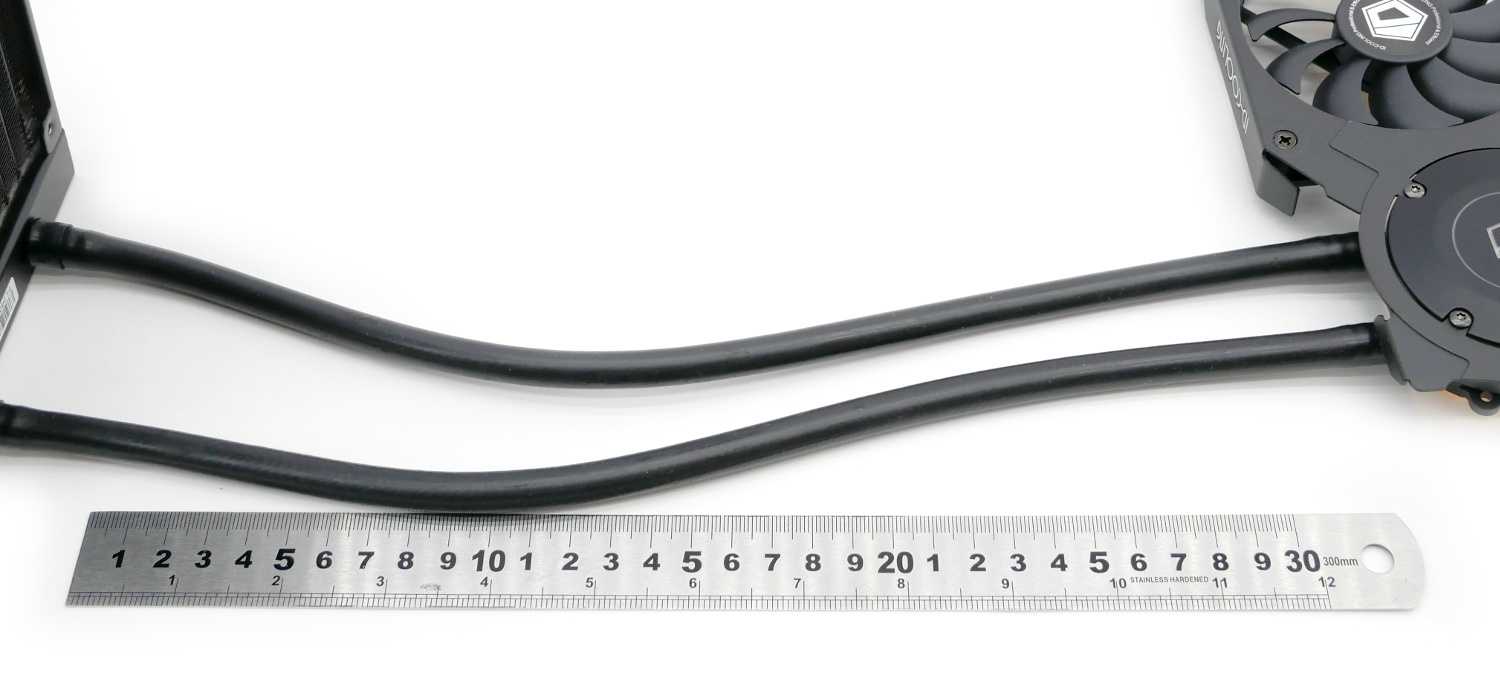

Радиатор и основной блок соединены длинными гибкими шлангами длиной ~340 мм. Благодаря отсутствию внешней оплетки, они более мягкие и податливые для скрутки, что облегчает установку внутри корпуса. Однако теряется визуальный образ.

Дизайн жидкостной системы охлаждения ID-Cooling Frostflow 240VGA выполнен в строгом черном стиле без пестрых и ярких элементов. Для соответствия данному образу подсветка отсутствует.

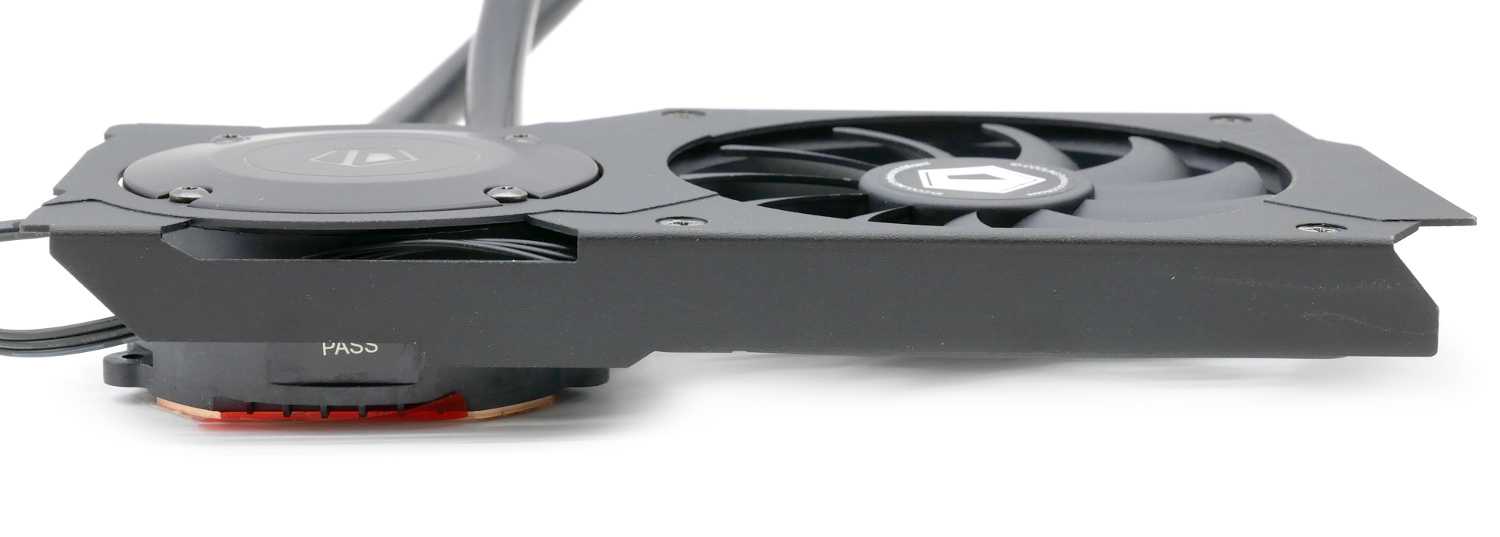

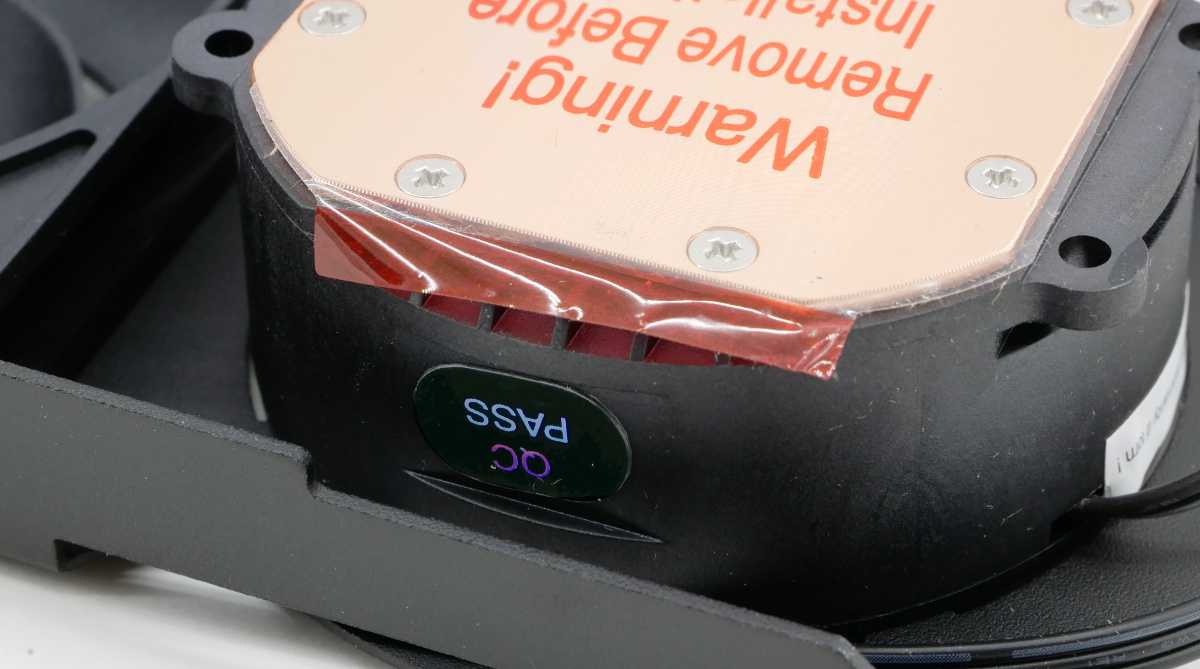

Разработчики переработали основной блок таким образом, чтобы после установки на видеокарту высота вместе с помпой соответствовала двум слотам расширения.

Используется помпа со следующими характеристиками: скорость — 2500 об/мин, издаваемый шум по внутренним замерам разработчиков составляет 25 дБА.

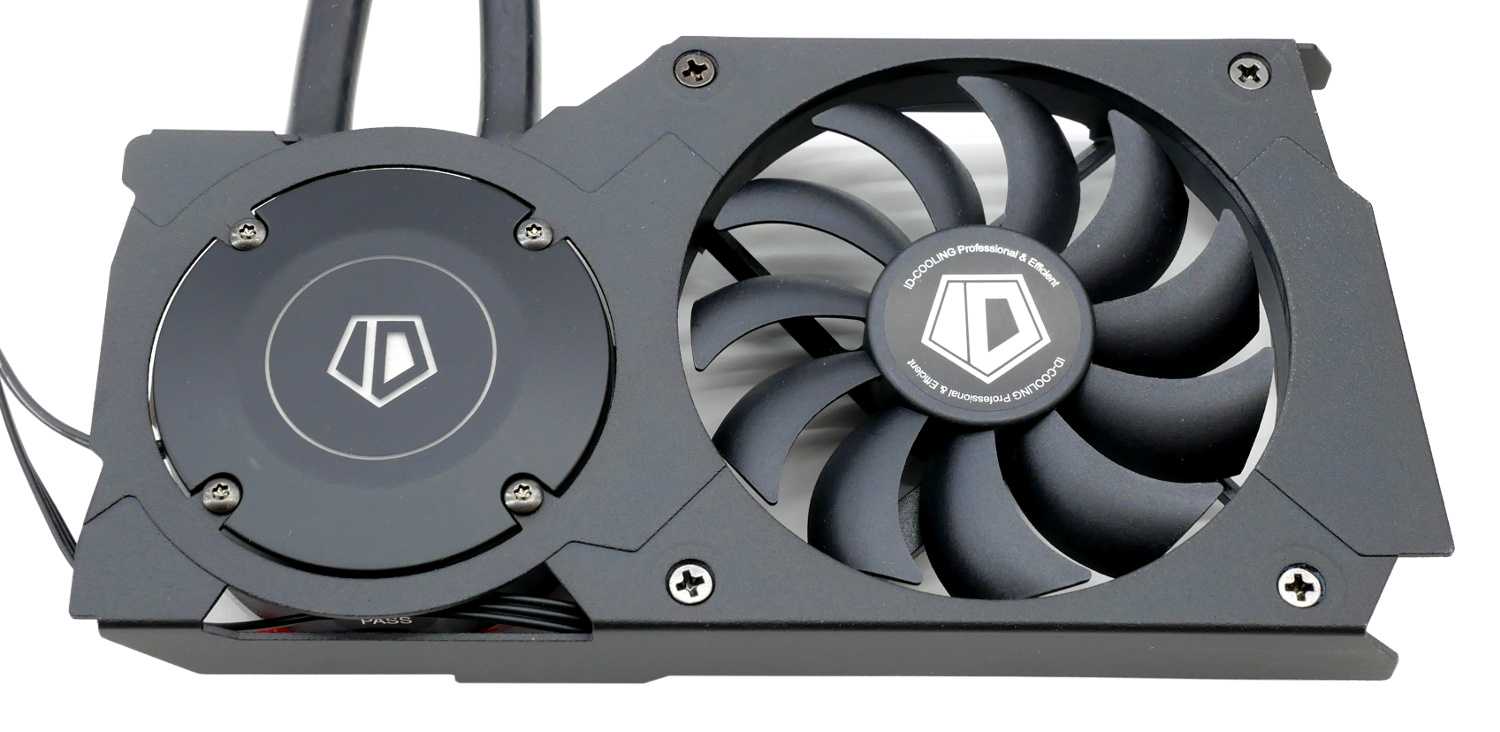

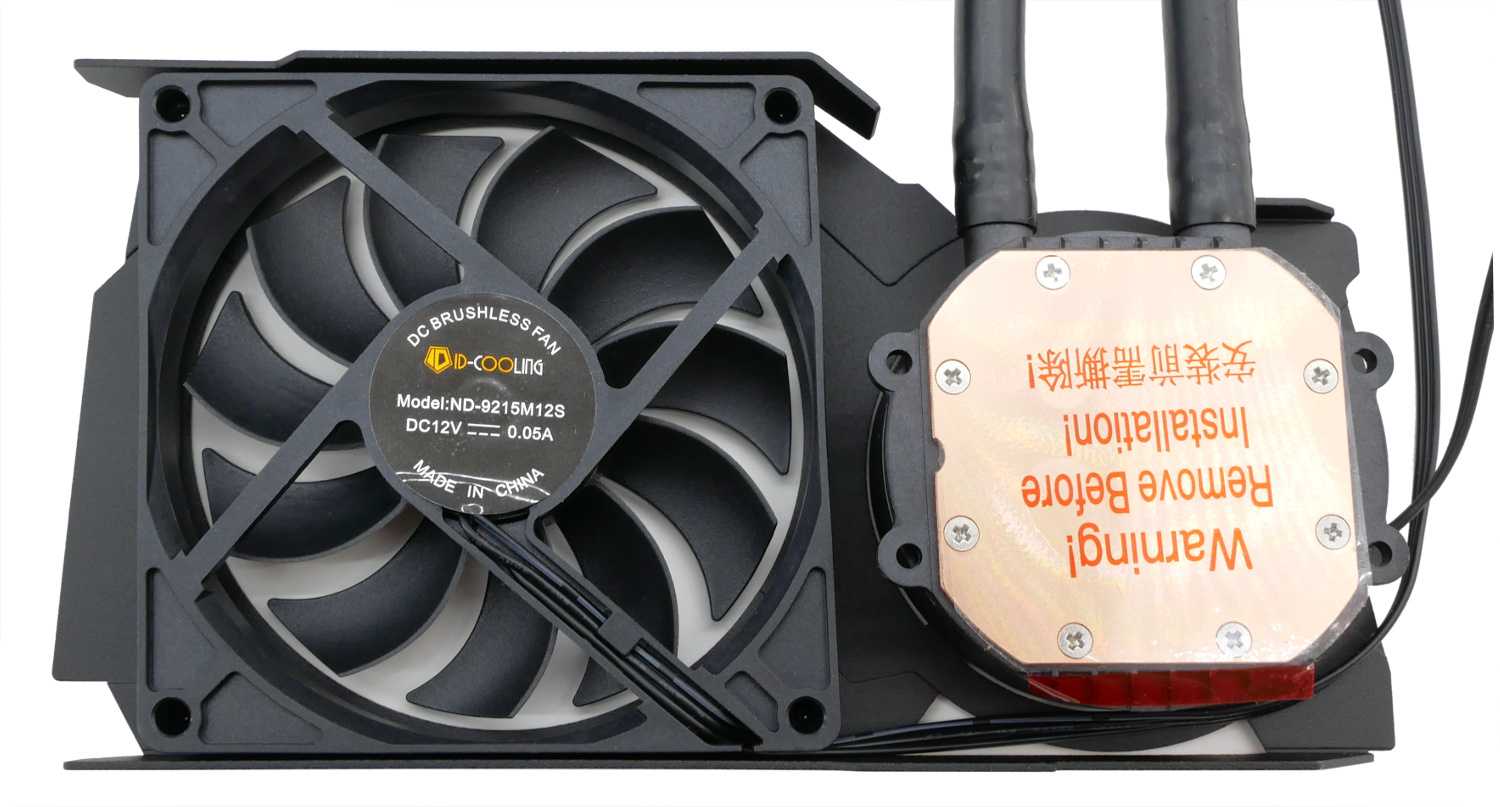

За активное охлаждение и прямой обдув силовой части VRM отвечает другой вентилятор с одиннадцатилопастной структурой. Перед нами модель ND-9215M12S с фиксированной скоростью вращения ~1500 об/мин.

Оба устройства оснащены гарантийным заправочным отверстием.

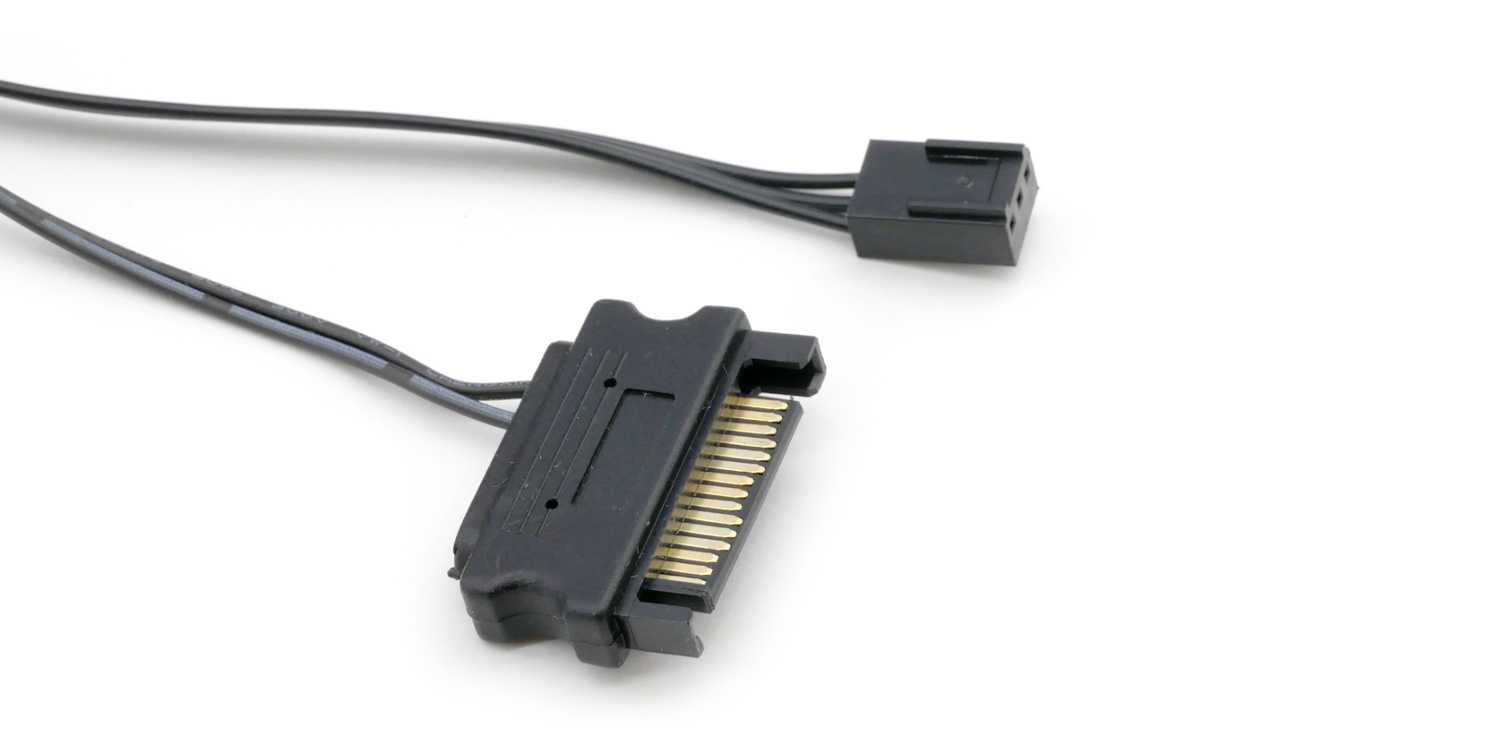

От основного блока отходит провод питания помпы SATA и 3-pin коннектор для управления скоростью вентилятора типоразмера 92 мм.

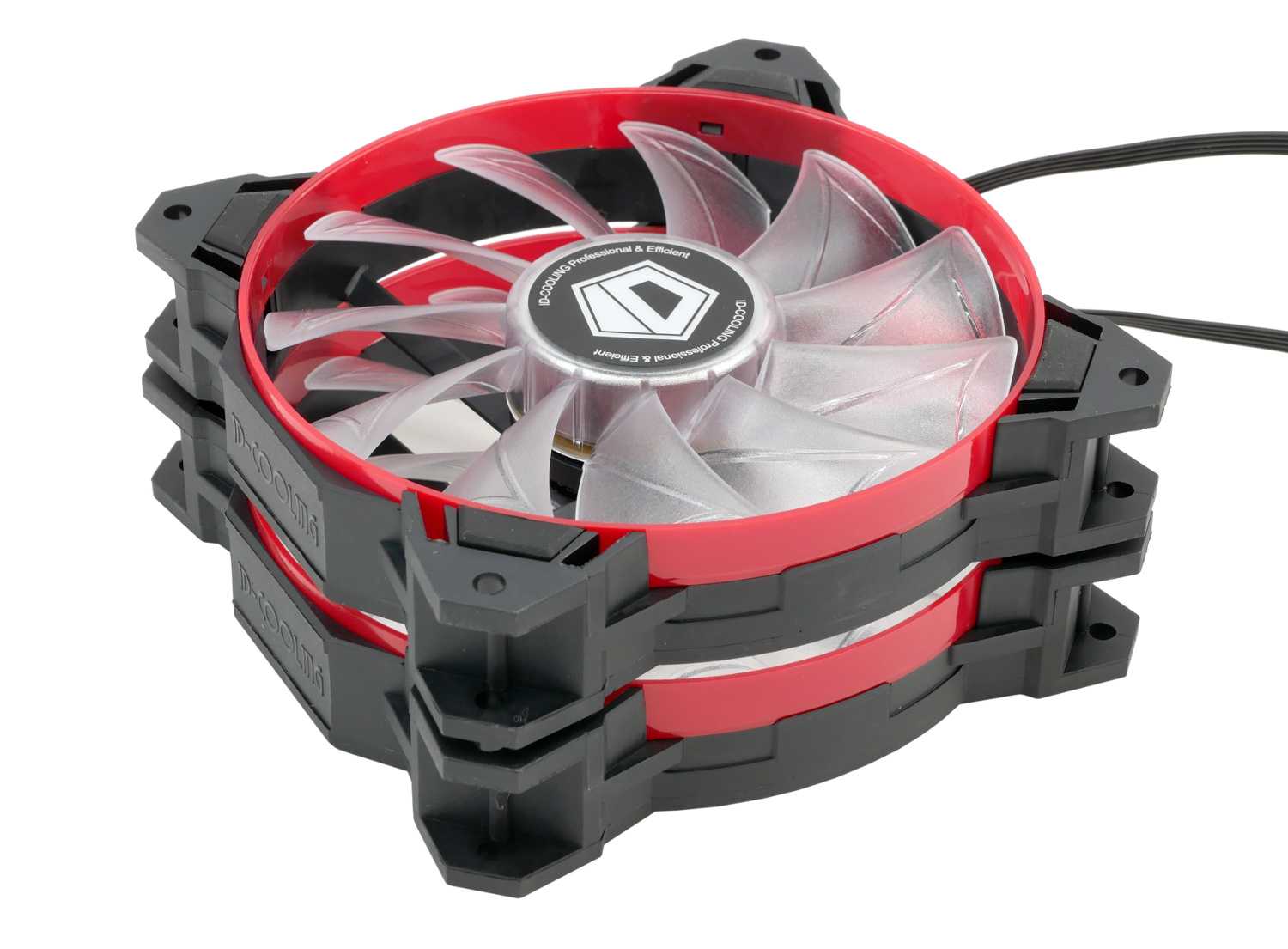

ID-Cooling Frostflow 240VGA использует два вентилятора с красным обременением и подсветкой. Полупрозрачная крыльчатка дополняет образ вертушек.

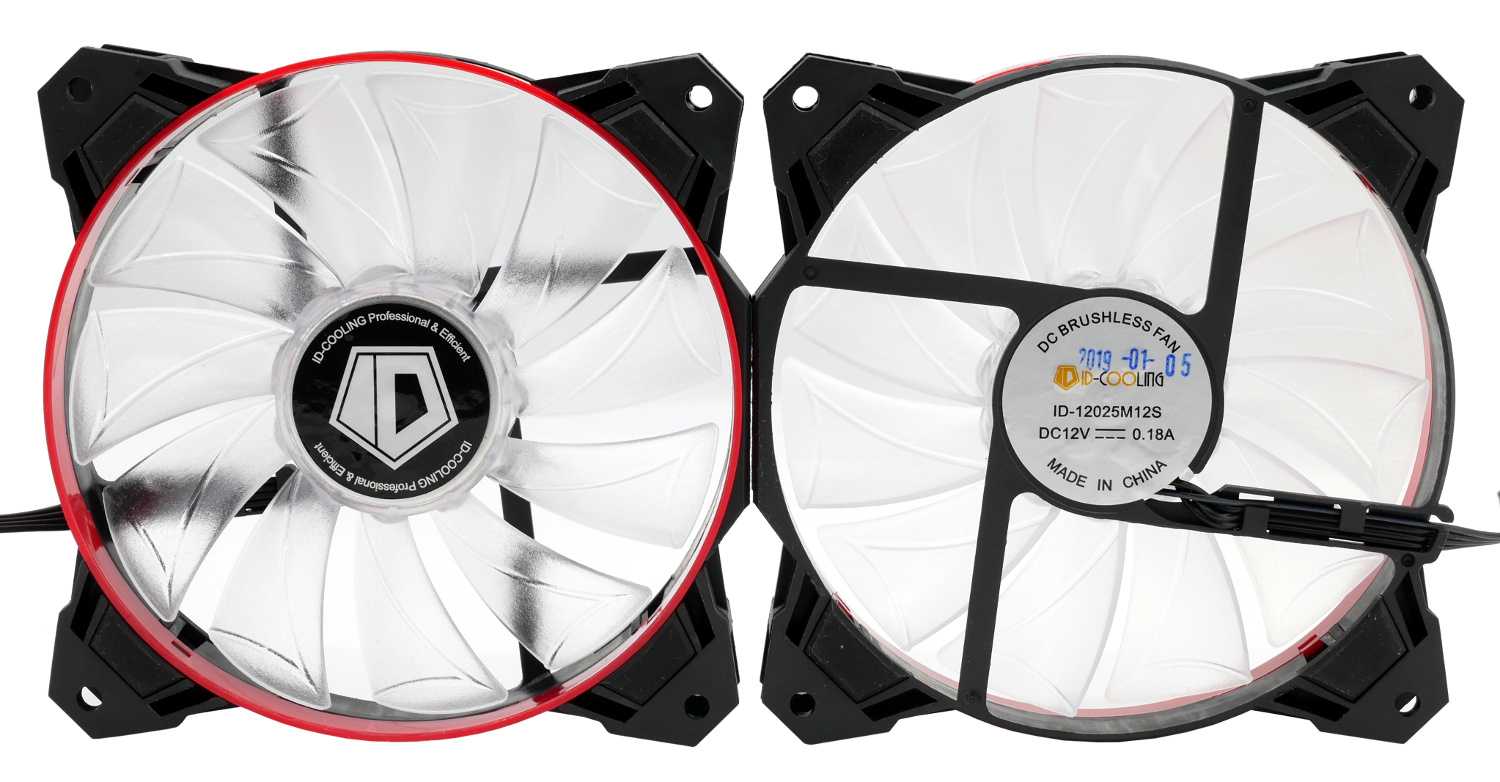

Перед нами модель SF-12025-R с маркировкой ID-12025M12S, скорость вращения составляет 700 — 1500 об/мин, заявлен гидравлический подшипник.

Specification for EVGA GeForce GTX 690 Hydro Copper Signature Video Card (1 pages)

Updated: 06-09-2022

EVGA GeForce GTX 690 Hydro Copper Signature User Manual
EVGA GeForce GTX 690 Hydro Copper Signature User Guide
EVGA GeForce GTX 690 Hydro Copper Signature PDF Manual
EVGA GeForce GTX 690 Hydro Copper Signature Owner’s Manuals

DV-cb993a82: EVGA GeForce GTX 690 Hydro Copper Signature Similar Manuals

Product support bulletin (Equity 386/33 PLUS, #KS6761)

Equity 386/33 PLUS, 13, epson/equity-386-33-plus.pdf
#4MX683: SBA-AH2422 Owner’s/operator’s manual

SBA-AH2422, 12, shindaiwa/sba-ah2422.pdf
Power Supply 649532830022 Specification sheet, #63I76Q

649532830022, 2, cyberpower/649532830022.pdf
GBQMT1 Grill — #41U8H9

GBQMT1, 24, goldair/gbqmt1.pdf
Dishwasher Installation instructions manual #F764IM

W10741197A, 76, whirlpool/w10741197a.pdf
Ford Automobile Manual (#89638B)

05+ Mustang 2008, 40, ford/05-mustang-2008.pdf
Panasonic Installation manual Telephone KX-TG6311 (#W6XWK2)

KX-TG6311, 11, panasonic/kx-tg6311.pdf
M835 Cell Phone — #HJ13N3

M835, 72, huawei/m835.pdf
Drill Instruction manual #19444Z

DWD520, 7, dewalt/dwd520.pdf
Printer Operation & user’s manual #M17Z1X

S3500THS, 23, extech-instruments/s3500ths.pdf

Diamond Multimedia ATI Radeon SKU 4870PE51G

DIAMOND MULTIMEDIA — SPECIFICATION SHEETSKU 4870PE51GBRAND HD 4800February 4, 2011 — 6:24 amENG APVD — LK 2008-05-08MRKTG APVD — LL 2007-11-29SKU 4870PE51GPRODUCT DIAMOND AMD ATI Radeon HD 4870 PCIE 1024MB GDDR5 Video CardPRODUCT SHORT DESCRIPTIONINTERFACE PCI Express x16GPU HD 4870CORE CLOCK 750 MHZMEMORY CLO …

ATI Radeon SKU 4870PE51G Video Card Specification sheet, 1
Gigabyte GV-RX80128D

Copyright 2005 GIGABYTE TECHNOLOGY CO., LTDCopyright by GIGA-BYTE TECHNOLOGY CO., LTD. («GBT»). No part of this manual may be reproduced or transmitted inany from without the expressed, written permission of GBT.TrademarksThird-party brands and names are the property of their respective owners.NoticePlease …

GV-RX80128D Video Card Operation & user’s manual, 34
ATI Technologies XCLAIM GA

XCLAIM TM GAUser’s Guide Version 2.0 — October 1995P/N: 10701M0120 Copyright 1995, by ATI Technologies Inc. ATI, mach64 and XCLAIM are trademarks and/or registered trademarks of ATI Technologies Inc. All other company and/or product names are trademarks and/or registered trademarks of their respective manufactu …

XCLAIM GA Video Card Operation & user’s manual, 41

#	Brand	Model	Document Type/File	Pages	File Size	Last Checked
1	MSI	RX9600SE-TD128	MSI RX9600SE-TD128	2		30/05
2	Gigabyte	GV-NX76G256HI-RH	Gigabyte GV-NX76G256HI-RH	40	8.1 Mb	13/08
3	EVGA	e-GeForce 8400 GS	EVGA e-GeForce 8400 GS	1	0.66 Mb	08/07
4	Watercool	HEATKILLER GPU-X2 GTX285V2	Watercool HEATKILLER GPU-X2 GTX285V2	2		26/04
5	EVGA	50081-14	EVGA 50081-14	13	1.03 Mb	12/05
6	Gigabyte	GV-N570OC-13I	Gigabyte GV-N570OC-13I	30	1.11 Mb	29/03
7	Nvidia	Quadro GV100 NVLink Bridge	Nvidia Quadro GV100 NVLink Bridge	9		17/04
8	ATI Technologies	RADEON 117-40122-20	ATI Technologies RADEON 117-40122-20	8	0.48 Mb	07/08
9	Palit	6800GS Super	Palit 6800GS Super	1	0.11 Mb	30/03

Wireless Router
Monitor
Computer Hardware
Adapter
Switch
Video Card
Desktop
Power Supply
Sound Card
Laptop
Storage
Computer Accessories
Software
Enclosure
Tablet
Motherboard
Intercom System
TV Tuner
Control Unit

1	Alcatel	One Touch Premiere	Alcatel One Touch Premiere	59		07.04.2022
2	Enigma	TC001	Enigma TC001	5		21.04.2022
3	Icom	IC-T2H	Icom IC-T2H	50		24.05.2022
4	Windster	WS-69TB30	Windster WS-69TB30	17	0.73 Mb	06.06.2022
5	Sony	XS-V1342A Marketing	Sony XS-V1342A Marketing	2	0.37 Mb	28.02.2022
6	Philips	9FF2CME/37	Philips 9FF2CME/37	2	0.53 Mb	23.07.2022
7	KitchenAid	KECC506RBL04	KitchenAid KECC506RBL04	3		26.07.2022
8	Omron	K8AB-TH	Omron K8AB-TH	2		22.08.2022

Submit My Question

Страница 1: Тест и обзор: EVGA GeForce GTX Titan Hydro Copper Signature — видеокарта с водяным охлаждением

Видеокарта GeForce GTX Titan (тест и обзор) сохраняет звание лидера среди моделей с одним GPU. К сожалению, NVIDIA не разрешила производителям полностью раскрыть потенциал новой технологии GPU Boost 2.0, наложив много ограничений. Каждая видеокарта GeForce GTX Titan обеспечивает минимальную производительность, но после определенной планки она «выдыхается». Эти ограничения хорошо чувствуются в случае воздушного охлаждения, мы столкнулись с ними во время тестов Zotac GeForce GTX Titan AMP! Edition (тест и обзор). Единственным способом преодоления ограничений является более эффективное охлаждение, в случае домашних систем лучшая альтернатива воздушному охлаждению, конечно же, водяное. EVGA представила видеокарту GeForce GTX Titan Hydro Copper Signature, оснащенную водоблоком, которую можно интегрировать в контур СВО.

» Fotostrecke

Перед тем, как мы перейдём к детальному изучению видеокарты EVGA GeForce GTX Titan Hydro Copper Signature, позвольте напомнить архитектуру GPU.

Базовая информация об архитектуре

Видеокарта EVGA GeForce GTX Titan Hydro Copper Signature базируется на GPU NVIDIA GK110. Он содержит 2688 потоковых процессоров CUDA, 224 текстурных блока, 48 конвейеров растровых операций (ROP), а 6144 Мбайт памяти GDDR5 подключены по 384-биной шине. Данный чип является самым мощным GPU для настольных компьютеров. Будем надеяться, что водяное охлаждение EVGA позволит видеокарте полностью раскрыть его потенциал производительности. В следующей таблице представлены технические детали новинки.

EVGA GeForce GTX Titan Hydro Copper Signature
Розничная цена	1235,90 евро в ЕвропеУзнать цену в России
Сайт производителя	Официальная страница EVGA GeForce GTX Titan Hydro Copper Signature
Технические спецификации
GPU	GK110 (GK110-400-A1)
Техпроцесс	28 нм
Число транзисторов	7,1 млрд.
Тактовая частота GPU (базовая частота)	928 МГц
Тактовая частота GPU (частота Boost)	980 МГц
Частота памяти	1502 МГц
Тип памяти	GDDR5
Объём памяти	6144 Мбайт
Ширина шины памяти	384 бит
Пропускная способность памяти	288,4 Гбайт/с
Версия DirectX	11.0
Потоковые процессоры	2688 (1D)
Текстурные блоки	224
Конвейеры растровых операций (ROP)	48
Пиксельная скорость заполнения	40,2 Гпиксель/с
SLI/CrossFire	SLI

EVGA решила добавить умеренный заводской разгон GPU, базовая частота составляет 928 МГц. NVIDIA выставила по умолчанию частоту 837 МГц, то есть мы получаем эквивалент разгону примерно на 11 процентов. В режиме Boost видеокарта EVGA GeForce GTX Titan Hydro Copper Signature работает на 980 МГц — что составляет разгон почти 12 процентов по сравнению со штатным уровнем 876 МГц NVIDIA. Но следует отметить, что в зависимости от нагрузки и охлаждения эталонная видеокарта GeForce GTX Titan поднимала частоту заметно выше 876 МГц, мы получали тактовые частоты 950-980 МГц, иногда даже выше планки 1000 МГц. Так что данные частоты являются минимальными гарантированными производителем, они дают не совсем полное представление о производительности видеокарты.

Перед тем, как мы перейдём к тестам EVGA GeForce GTX Titan Hydro Copper Signature, позвольте более подробно рассмотреть видеокарту.

<>Тест и обзор: EVGA GeForce GTX Titan Hydro Copper Signature — видеокарта с водяным охлаждениемТестовый образец в деталях

Seite 1: Test: EVGA GeForce GTX Titan Hydro Copper Signature

Die GeForce GTX Titan (Hardwareluxx-Artikel) ist die derzeit schnellste Single-GPU-Grafikkarte — doch es wäre sogar noch etwas mehr möglich gewesen, hätte sich NVIDIA bei GPU-Boost 2.0 in Hard- und Software nicht für einen etwas zu konservativen Weg entschieden. Dieser hat dazu geführt, dass jede GeForce GTX Titan ihre Mindestleistung erfüllt, ihr ab einem gewissen Takt aber sprichwörtlich die Puste ausgeht. Wo die Grenzen einer luftgekühlten Titan liegen, musste auch Zotac mit der GeForce GTX Titan AMP! Edition (Hardwareluxx-Artikel) feststellen. Einzige Lösung: Eine effektivere Kühlung und hier kommt natürlich für den Alltagseinsatz nur eine Wasserkühlung in Frage. EVGA will sich mit der GeForce GTX Titan Hydro Copper auf diese Bedürfnisse eingestellt haben und wir haben uns die Karte einmal genauer angeschaut.

EVGA bietet gleich zwei Modelle der GeForce GTX Titan Hydro Copper an, die Signature-Edition für 1235,90 Euro unterscheidet sich allerdings nur durch die Beigabe von T-Shirt und Mauspad von der «einfachen» Variante für 1190,90 Euro teuren Variante.

» Fotostrecke

Bevor wir die EVGA GeForce GTX Titan Hydro Copper Signature ausführlich vorstellen und durch unseren gewohnt breit angelegten Benchmark-Parcours jagen, werfen wir noch einen näheren Blick auf die Architektur des Grafikprozessors selbst.

Architektonische Eckdaten

Die EVGA GeForce GTX Titan Hydro Copper Signature schöpft aus allem, was NVIDIA mit der GK110-GPU zu bieten hat. Zwar handelt es sich nicht um einen Vollausbau der GPU, mit 2688 CUDA-Kernen, 224 Textur-Einheiten, 48 ROPs und 6144 MB GDDR5-Speicher, der über ein 384 Bit breites Speicherinterface angebunden ist, bietet NVIDIA allerdings die derzeit komplexeste und potenziell leistungsstärkste GPU für den Desktop-Einsatz. Diese Basis möchte EVGA für ein wassergekühltes Modell natürlich bestmöglich nutzen. Wir schauen uns die technischen Daten daher einmal etwas genauer an.

EVGA GeForce GTX Titan Hydro Copper Signature
Straßenpreis	1235,90 Euro
Homepage	www.evga.com
Technische Daten
GPU	GK110 (GK110-400-A1)
Fertigung	28 nm
Transistoren	7,1 Milliarden
GPU-Takt (Base Clock)	928 MHz
GPU-Takt (Boost Clock)	980 MHz
Speichertakt	1502 MHz
Speichertyp	GDDR5
Speichergröße	6144 MB
Speicherinterface	384 Bit
Speicherbandbreite	288,4 GB/Sek.
DirectX-Version	11.0
Shadereinheiten	2688 (1D)
Textur Units	224
ROPs	48
Pixelfüllrate	40,2 GPixel/Sek.
SLI/CrossFire	SLI

EVGA hat sich zu einer moderaten werksseitigen Übertaktung entschieden und lässt die GPU im Basis-Takt mit 928 MHz arbeiten. NVIDIA sieht hier einen Takt von 837 MHz vor, was einer Übertaktung von fast 11 Prozent gleichkommt. Der Boost-Takt liegt bei der EVGA GeForce GTX Titan Hydro Copper Signature bei 980 MHz — NVIDIA sieht hier mindestens 876 MHz vor — eine Übertaktung von fast 12 Prozent. Es muss allerdings angemerkt werden, dass auch für die Referenzversion der GeForce GTX Titan je nach aktueller Last und Kühlung nicht bei 876 MHz Schluss ist, sondern dass wir hier Taktraten zwischen 950 und 980, manchmal sogar knapp über 1000 MHz sehen. Die von den Herstellern gemachten Mindestangaben sind also nur eine grobe Orientierungen und keine in Stein gemeißelten Vorgaben.

Bevor wir die EVGA GeForce GTX Titan Hydro Copper Signature durch unseren breit angelegten Benchmark-Parcours jagen, werfen wir noch einen näheren Blick auf den Testkandidaten selbst.

<>Test: EVGA GeForce GTX Titan Hydro Copper SignatureDas Testsample im Detail

Блоки для RTX 3080 и RTX 3090 Standard или Reference

Bitspower классический RTX 3080

Здесь дан контекст, что блок продвигается как для RTX 3080, но в случае с ZOTAC есть модель ( RTX 3090-24G6X X-GAMING ОС ), который также поддерживает RTX 3090 как таковой, поэтому забавно, как производители графических процессоров разместили свои карты на рынке.

Сохранив этот абзац, мы имеем более традиционный блок, чем у его братьев FE. Дизайн довольно новаторский: Plexi находится на одной высоте, а уплотнительные кольца — на двух, поэтому вода сначала проходит, чтобы охладить определенные VRM, а затем достигает жиклера, чтобы попасть в плавники и прыгнуть во вторую зону VRM.

Как и ожидалось, он имеет освещение A-RGB, совместимое с основными брендами, которое также включает в себя соответствующую заднюю панель в стандартной комплектации.

EK Quantum Vector RTX 3080 RTX 3090 D-RGB

По внешнему виду самый простой блок из всех, что мы собираемся увидеть, но, пожалуй, самый эффективный и хорошо продуманный, поскольку вода попадает в струю прямо там, где плавники расположены поперек, позволяя воде проходить двумя разными путями, которые будут покрывать вся остальная печатная плата.

Поскольку это эталонная печатная плата, вам нужно внимательно изучить модель графического процессора, поскольку на данный момент EK гарантирует только три марки графических процессоров с несколькими конкретными моделями: Gainward, Palit и PNY . Как и ожидалось, он имеет стандартную систему A-RGB.

Alphacool Eisblock Aurora Plexi GPX-N RTX

Последний из конкурентов исходит из рук Alphacool, где его блок, возможно, самый сложный из всех, поскольку вода будет двигаться двумя разными путями в блоке все время, за исключением, конечно, струи.

Вход разделяет блок на две части, охлаждая, с одной стороны, зону VRM, а с другой — он может входить прямо в струю, что очень любопытно, поскольку она имеет две высоты, и вода «падает» вертикально через щель, которая является тот, который распределяет поток по струе, а затем к ребрам.

После этого вода идет двумя разными путями по горизонтали, пока не достигает двух выходов, которые, наконец, встречаются, в то время как другая часть VRM охлаждается.

Блоки для RTX 3080 и RTX 3090 Founders Edition

Bitspower RTX 3080 и RTX 3090

Здесь нужно быть осторожным, так как это два разных блока и поэтому они продаются как таковые. Различия минимальны, поскольку версия для RTX 3090 включает более оптимизированную заднюю панель для улучшения температуры графического процессора.

Их особенность заключается в том, что соединения и резьба находятся в последней части блока, поэтому поток входит в нее поперечно. Он включает в себя довольно продвинутую струйную систему, которая подразумевает наличие фиксированного входа и выхода для воды, если нам нужна наилучшая температура.

Включает систему A-RGB, совместимую со всеми брендами, которые соответствуют стандартному 3-контактному стандарту освещения.

Версия для RTX 3080 практически такая же, за исключением выступов для VRAM и задней панели, которая имеет более распространенную и плавную настройку.

Alphacool Eisblock Aurora Plexi GPX-N

Этот блок в настоящее время доступен только для RTX 3080, но не для RTX 3090. Его качества были улучшены благодаря более тонкому блоку толщиной 5.5 мм, который позволяет лучше передавать тепло воде и графическому процессору.

Он оснащен подсветкой A-RGB, более оптимизированной системой внутреннего потока, улучшенным каналом для VRM и Оперативная память, а также скошенный дизайн нового поколения. Блок имеет систему струи нового поколения, в которой вода проходит меньшее расстояние, пока не достигает центра ребер, тем самым улучшая давление и поток в этой точке, где вода затем рассеивается в стороны.

Заключение

Если система охлаждения видеокарты мешает вам насладится любимой игрой своей громкой работой вентиляторов, или же высокие температуры заставляют графический ускоритель троттлить и снижать производительность во избежание перегрева, то пора задуматься о смене кулера и поиске замены. Современный рынок кулеров для видеокарт переживает небольшой спад и не может похвастаться огромным разнообразием альтернативных решений, но даже в подобном полумраке мы поможем вам найти краеугольный камень.

Младшая жидкостная система охлаждения ID-Cooling Frostflow 240VGA относится к недорогим решениям и, благодаря своему ценовому позиционированию, конкурирует не с дорогими СЖО, а более бюджетными воздушными кулерами для видеокарт, делая модель вдвойне интереснее и привлекательнее. В плане эффективности охлаждения у ID-Cooling Frostflow 240VGA все в полном порядке: «Ледяной поток» отлично справляется с поставленной задачей и даже горячая GeForce RTX 2070 Super не является помехой. Высокая эффективность подчеркивается достаточно низким уровнем шума и приятным минималистичным дизайном. Если ваша видеокарта оборудована собственным радиатором подсистемы питания VRM и он не требует демонтажа, то ID-Cooling Frostflow 240VGA как нельзя лучше подойдет для ваших целей. Но даже отсутствие оного — не преграда для данной модели: как показало тестирование лишь при минимальной скорости вращения температура зоны VRM переходит тревожную, но не критическую отметку. А если ваша видеокарта уступает по мощности и энергопотреблению GeForce RTX 2070 Super, то беспокоиться вовсе не стоит.

В свою очередь ID-Cooling Icekimo 240VGA-RGB является отличной СЖО для видеокарт, лишенных всяких недостатков. Формула оказалась проста: взяв за основу оригинальную модель, разработчики слегка кое-что подкрутили, создали более яркий образ и наделили корпус RGB-подсветкой. А если быть точнее, то высокие заслуги эффективности — залог более мощных оборотистых вентиляторов, которые стали на 25% агрессивнее младшей модели, получившей неофициально прозвище «тихоня». Но за данные изменения придется переплатить почти вдвое, что согласитесь — менее радостная новость. Энтузиасты же предпочтут ID-Cooling Frostflow 240VGA, заменив вентилятор 92 мм на что-то помощнее, что в совокупности обойдется все же дешевле «Мороженого».

Плюсы ID-Cooling Frostflow 240VGA:
