Лучшие блоки питания для компьютера на 600-650 вт

Схемотехника

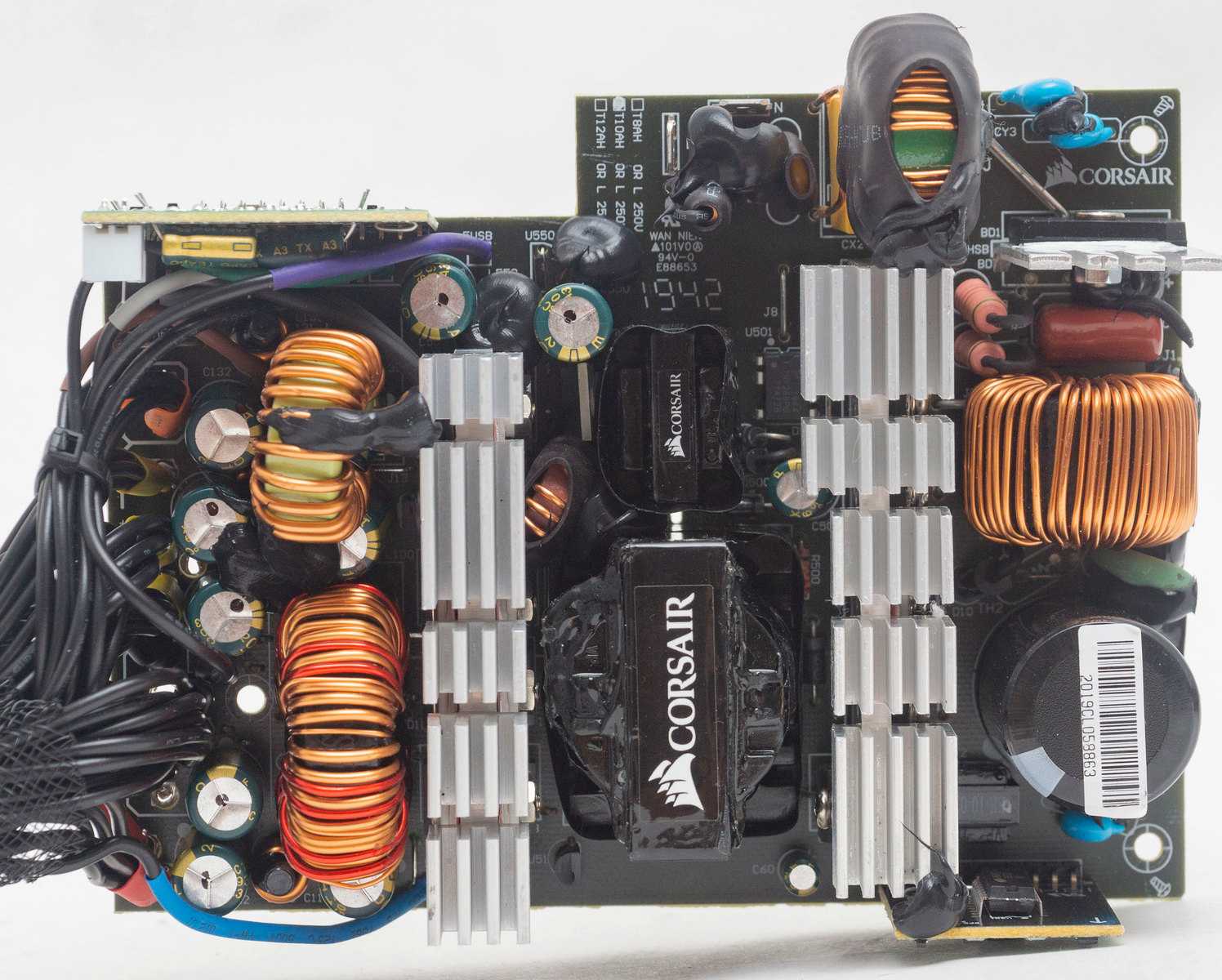

Блок питания Corsair CV550 выполнен на ОЕМ платформе HEC. Основой является схема групповой стабилизации – в последние пару лет многие бренды даже в бюджетных сериях переходят на DC-DC преобразователи, и видеть устаревший вариант стабилизации непривычно. Но, возможно, это скажется на более низкой стоимости, в принципе схема классическая и с её помощью также достигается хороший уровень стабилизации напряжений.

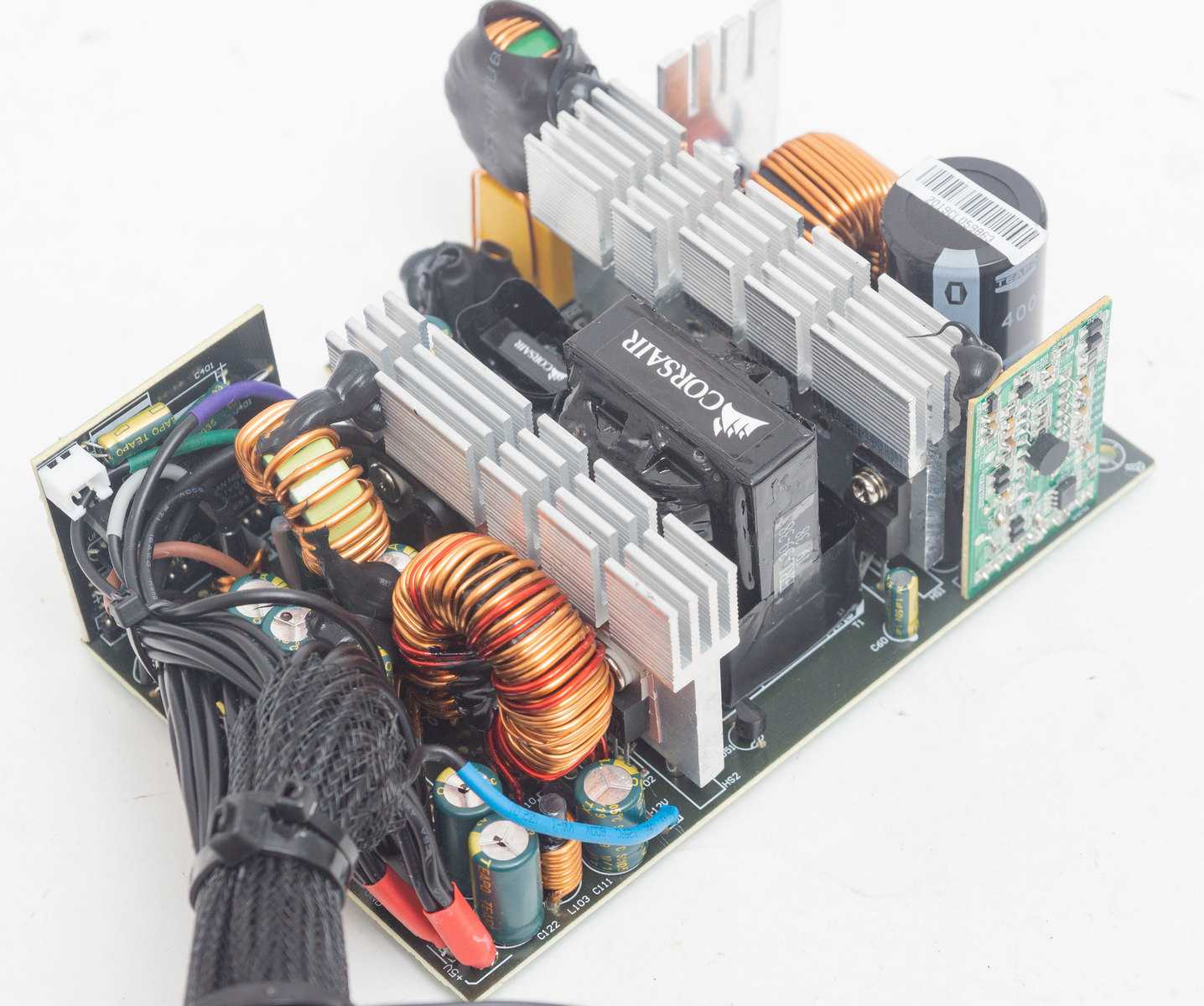

Компоновка элементов очень плотная — сказывается укорочение корпуса, и наличие крупных комплектующих может затруднять их вентиляцию. С другой стороны, большие размеры радиаторов и дроссельных катушек позволяют эффективно отводить тепло.

На входе мы видим наличие полноценного EMI-фильтра.

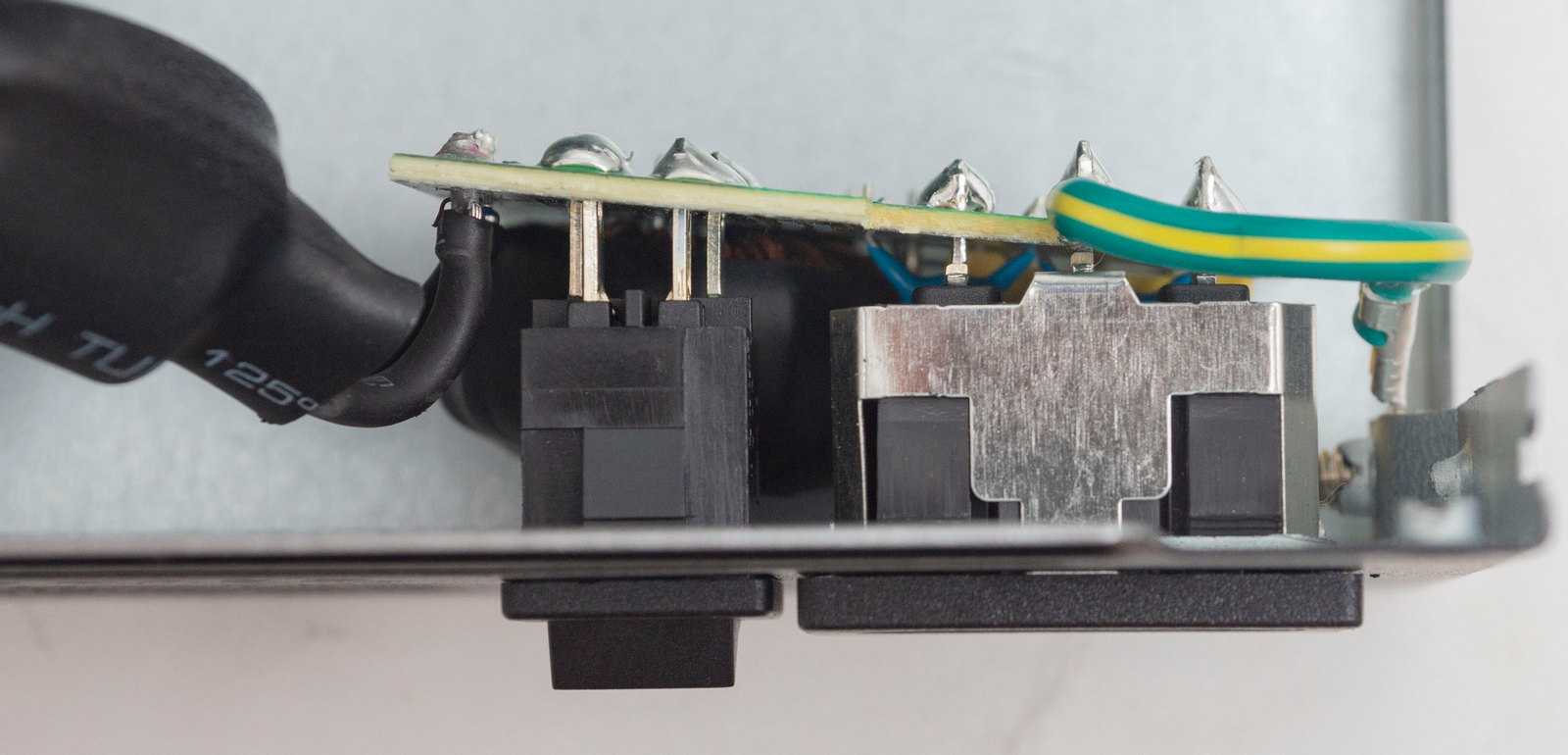

На входной розетке отдельная плата с двумя Y-конденсаторами, двумя X-конденсаторами и дросселем в термоусадке.

Также на плате присутствует чип CAP200DG с резисторами, разряжающими конденсаторы после отключения питания. Плата закрывается диэлектрической прокладкой.

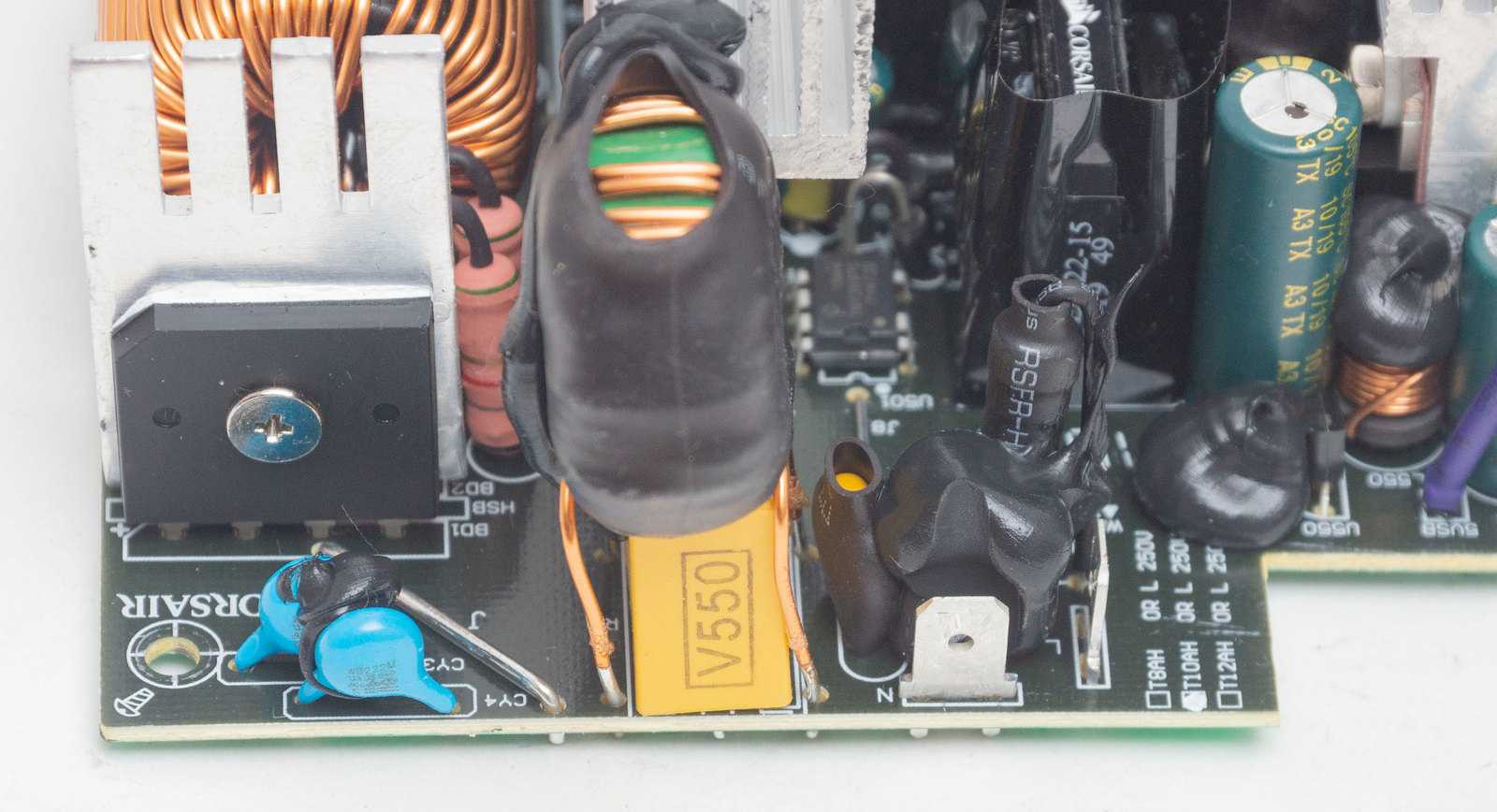

Следующее звено фильтра разместилось на основной плате – пара Y-конденсаторов, Х-конденсатор и дроссель над ним. Подобная двухэтажность также часто встречается в последнее время. В наличии варистор и плавкий предохранитель для защиты самого блока питания.

Диодная сборка прикручена к собственному радиатору, маркировка не видна.

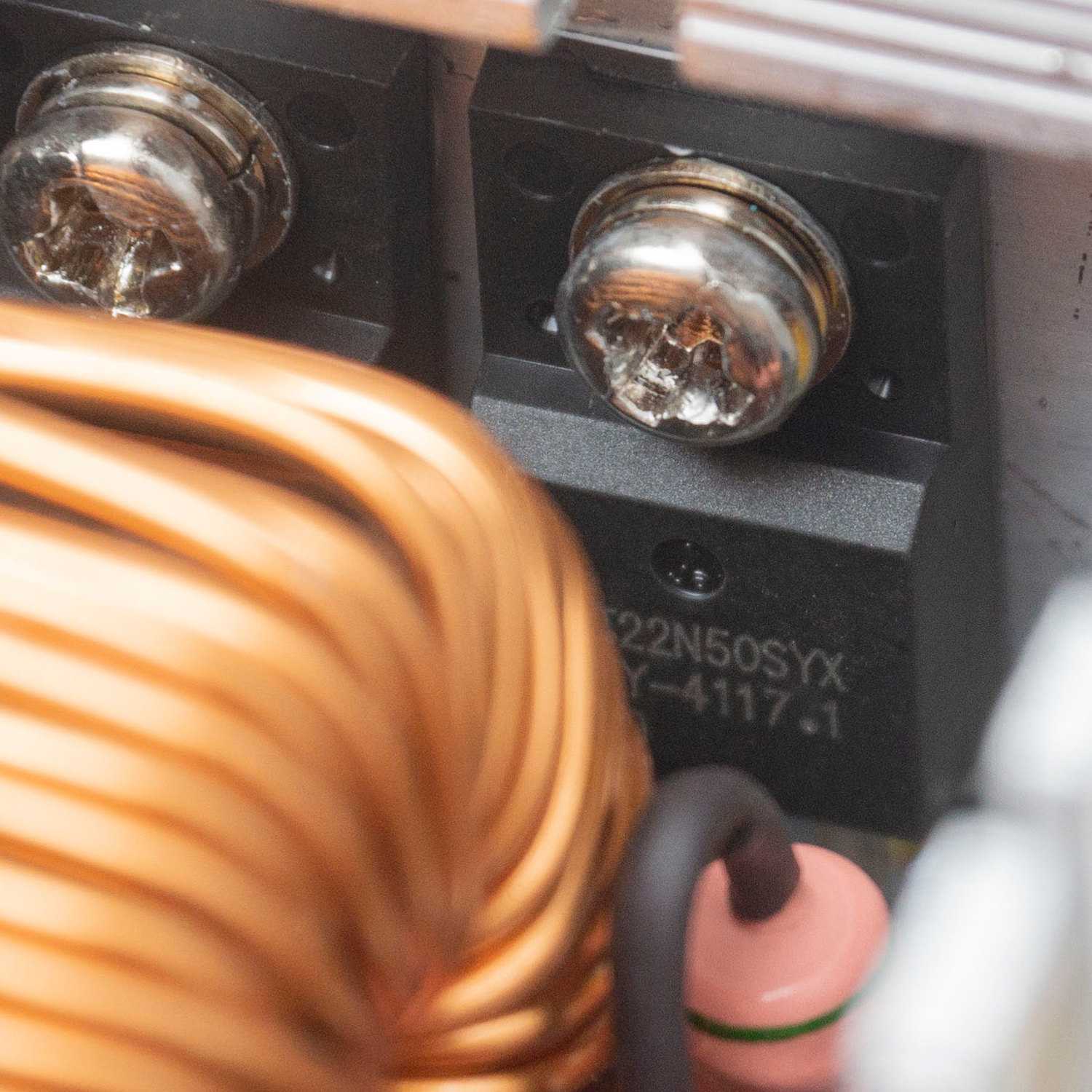

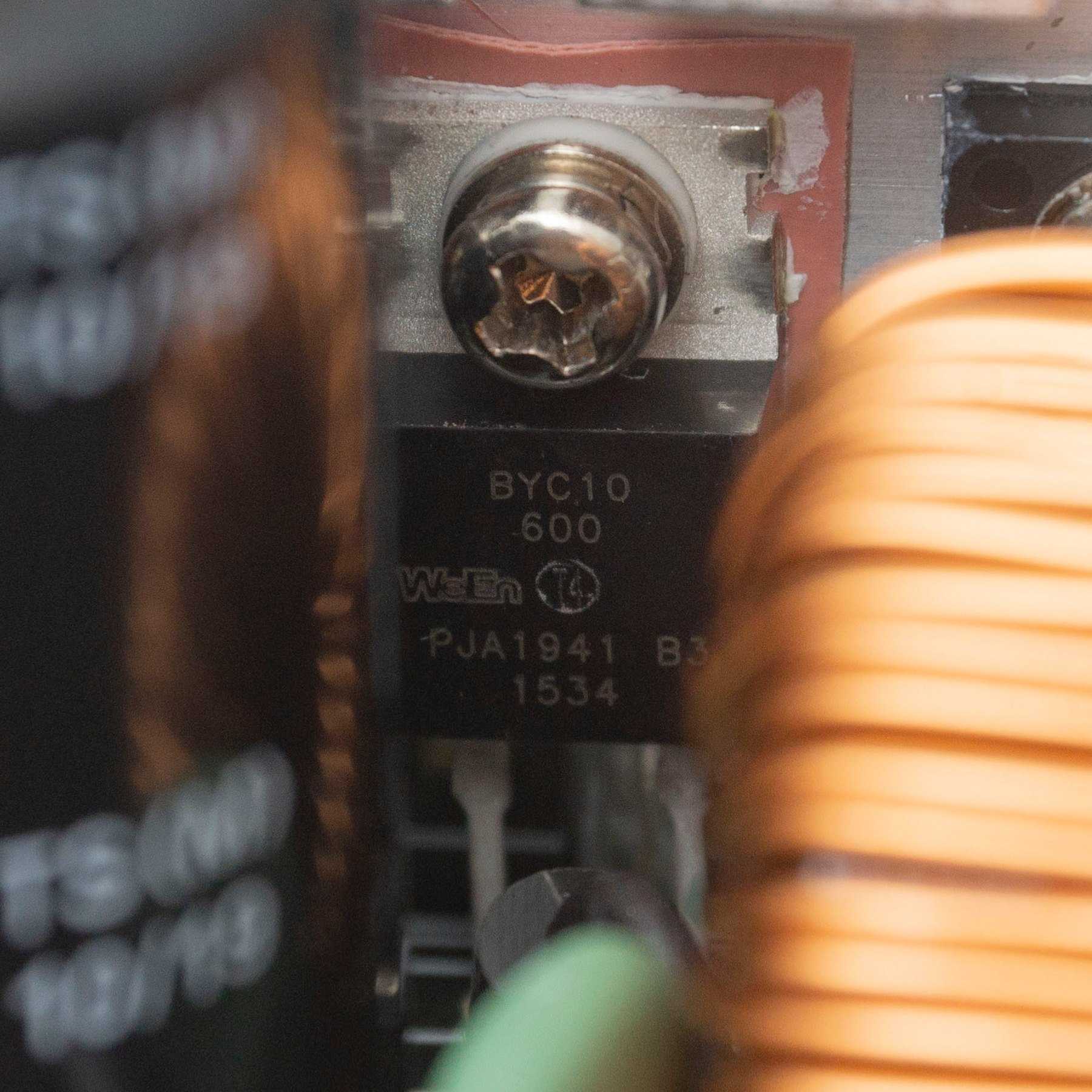

Далее находится массивный дроссель APFC, расположенный перпендикулярно радиатору, охлаждающему силовые элементы корректора и ключи первичного преобразователя – диод WeEn Semiconductors BYC10600, рассчитанный на 600 В и 10 А, и четыре транзистора 22N50 по 500 В, 22 А.

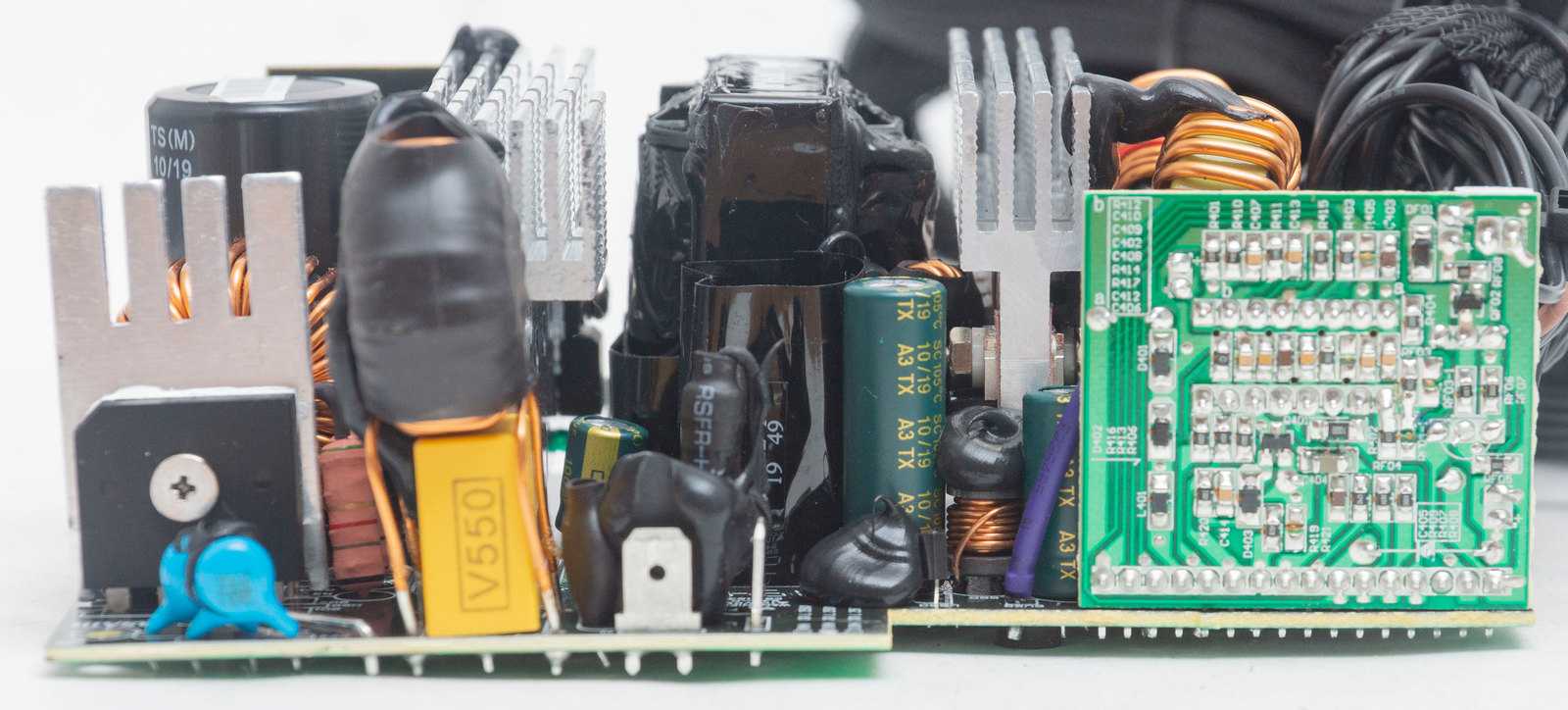

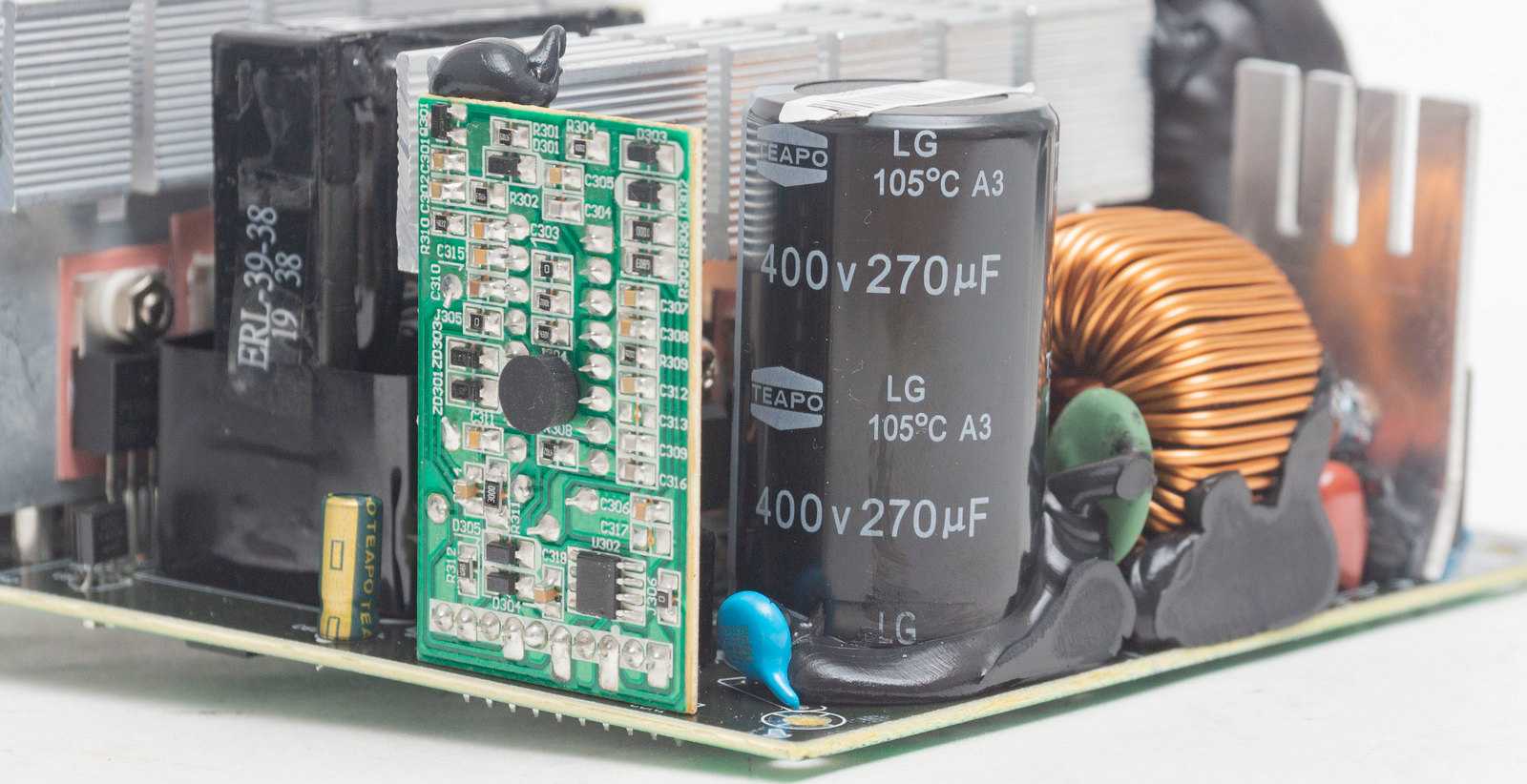

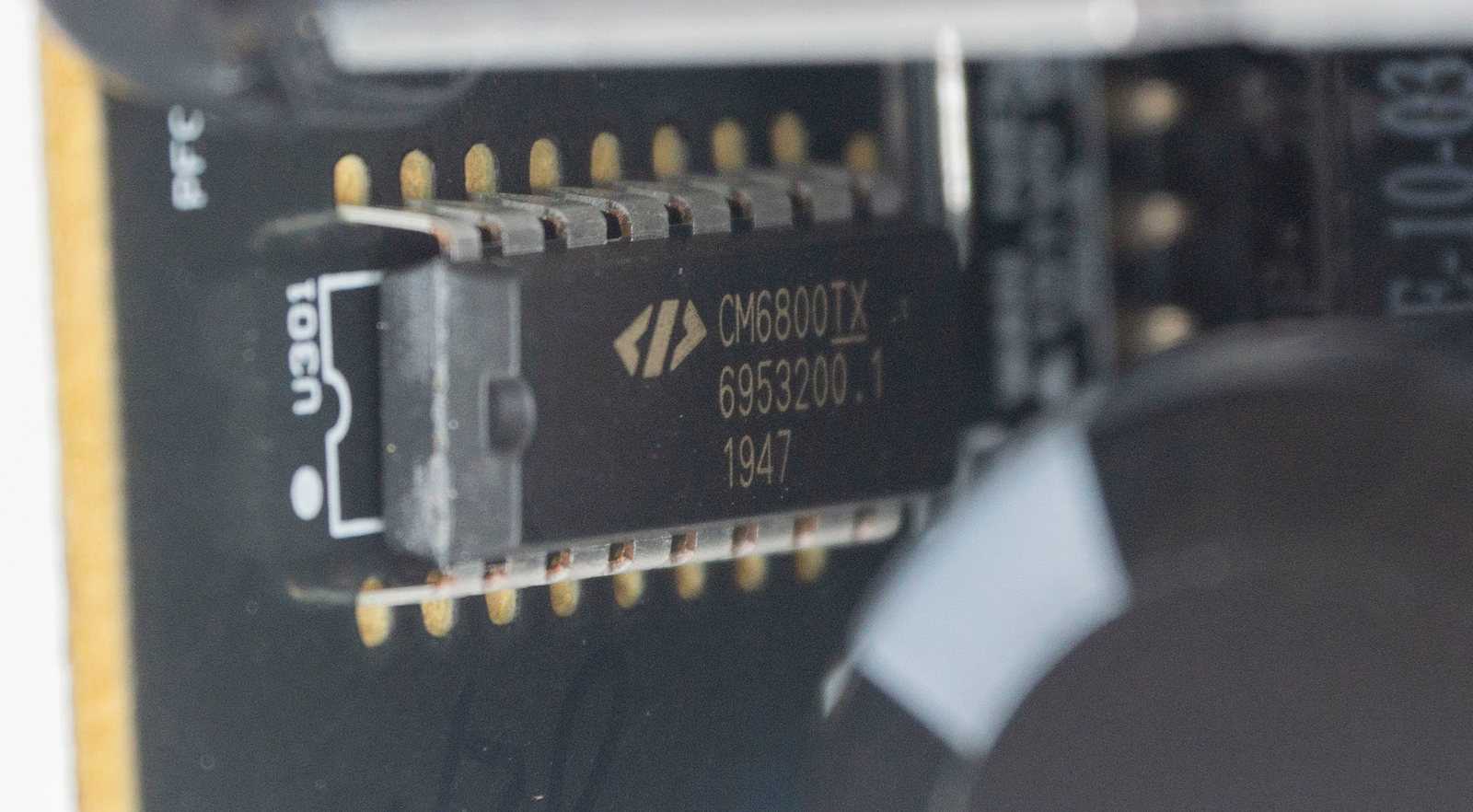

Рядом на дополнительной вертикальной плате находится контроллер CM6800TX, с обратной стороны — еще один с нечитаемой маркировкой.

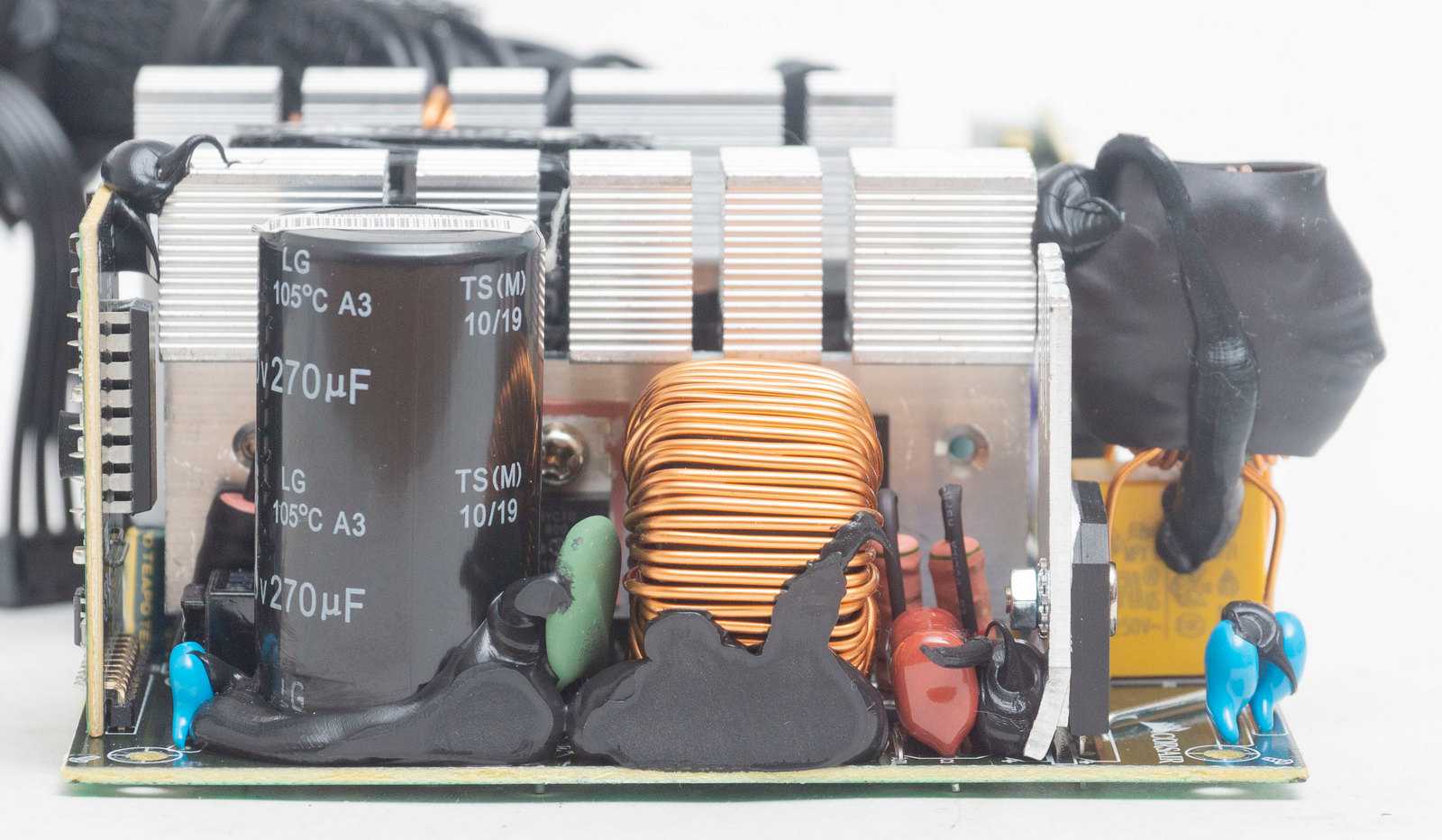

Сглаживающий высоковольтный конденсатор производства тайваньской Teapo высокотемпературной серии 105 °C, ёмкостью 270 мкФ рассчитан на напряжение 400 В. Емкость для пятисотваттного БП минимальная, обычно устанавливают по 330 мкФ.

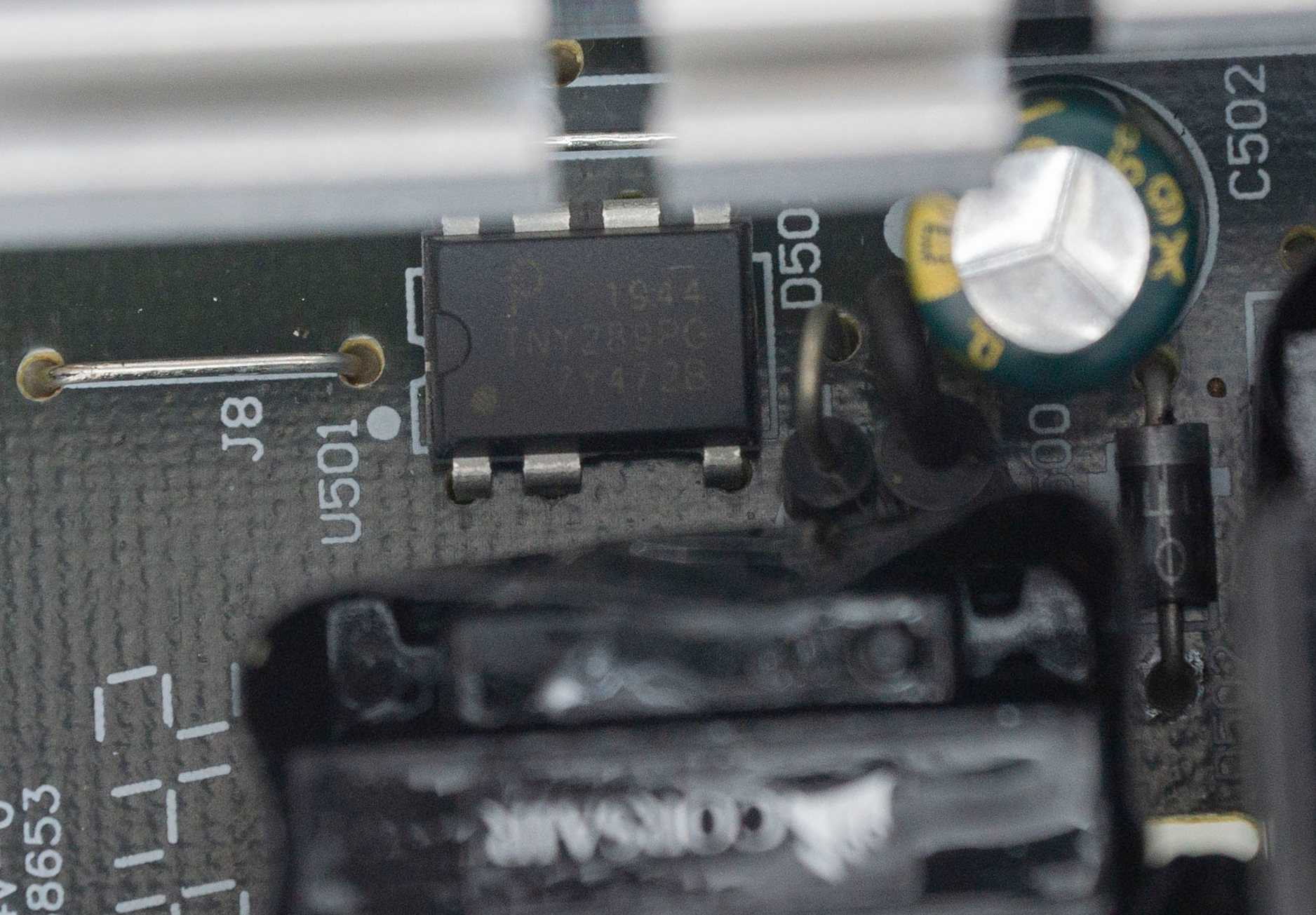

За дежурное питание отвечает контроллер TNY289PG, в дежурке установлен высокотемпературный конденсатор, также Teapo.

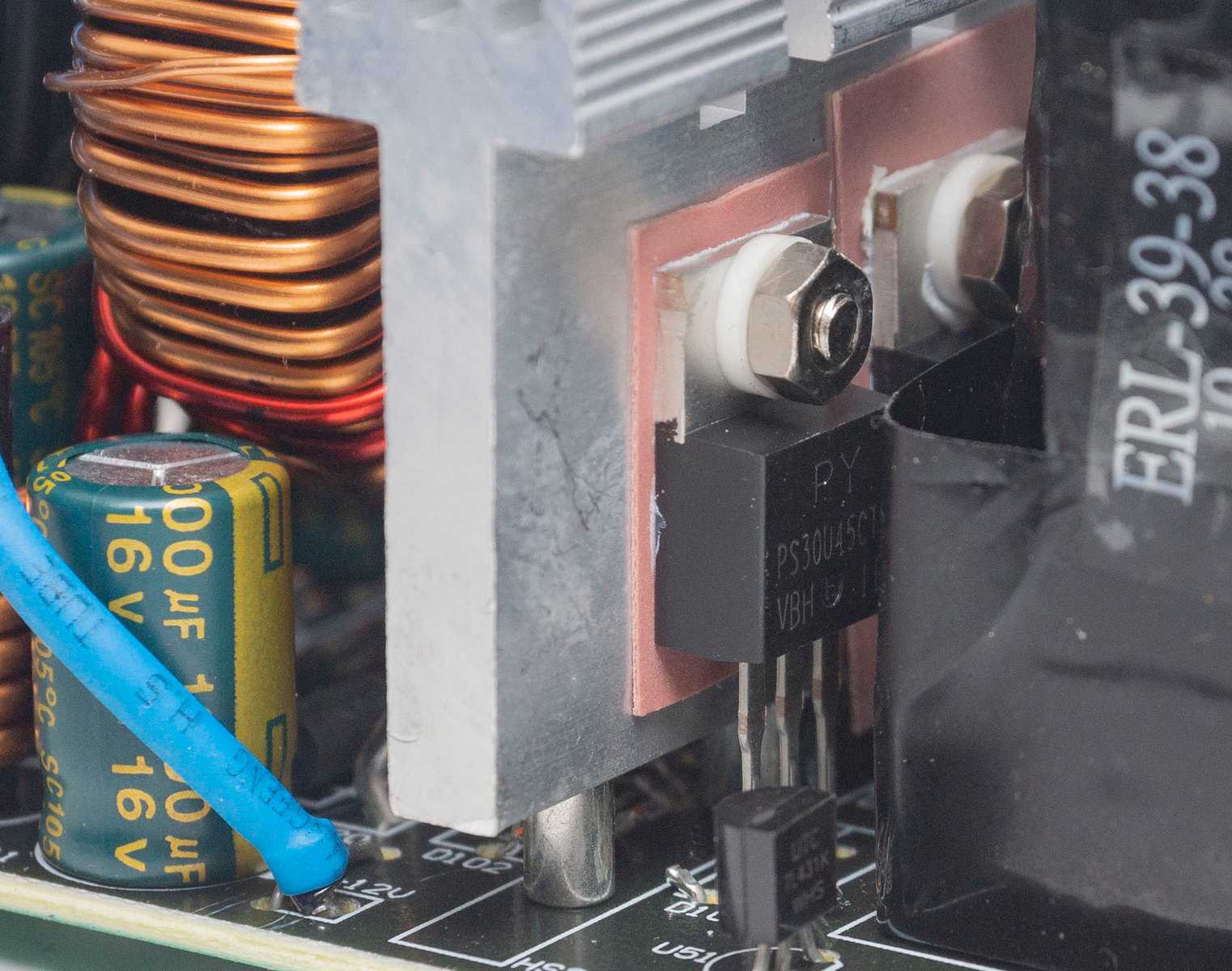

Следующий радиатор охлаждает восемь диодов, прикрученных с двух сторон: четыре PS30U45CTR для линий +3,3 В и +5 В и четыре PFR30L60CTR для линии +12 В.

Стабилизация групповая: большая катушка индуктивности для каналов +5 В и +12 В, меньшая — для канала +3,3 В.

Фильтрация помех на выходе – все те же высокотемпературные конденсаторы Teapo в небольшом количестве.

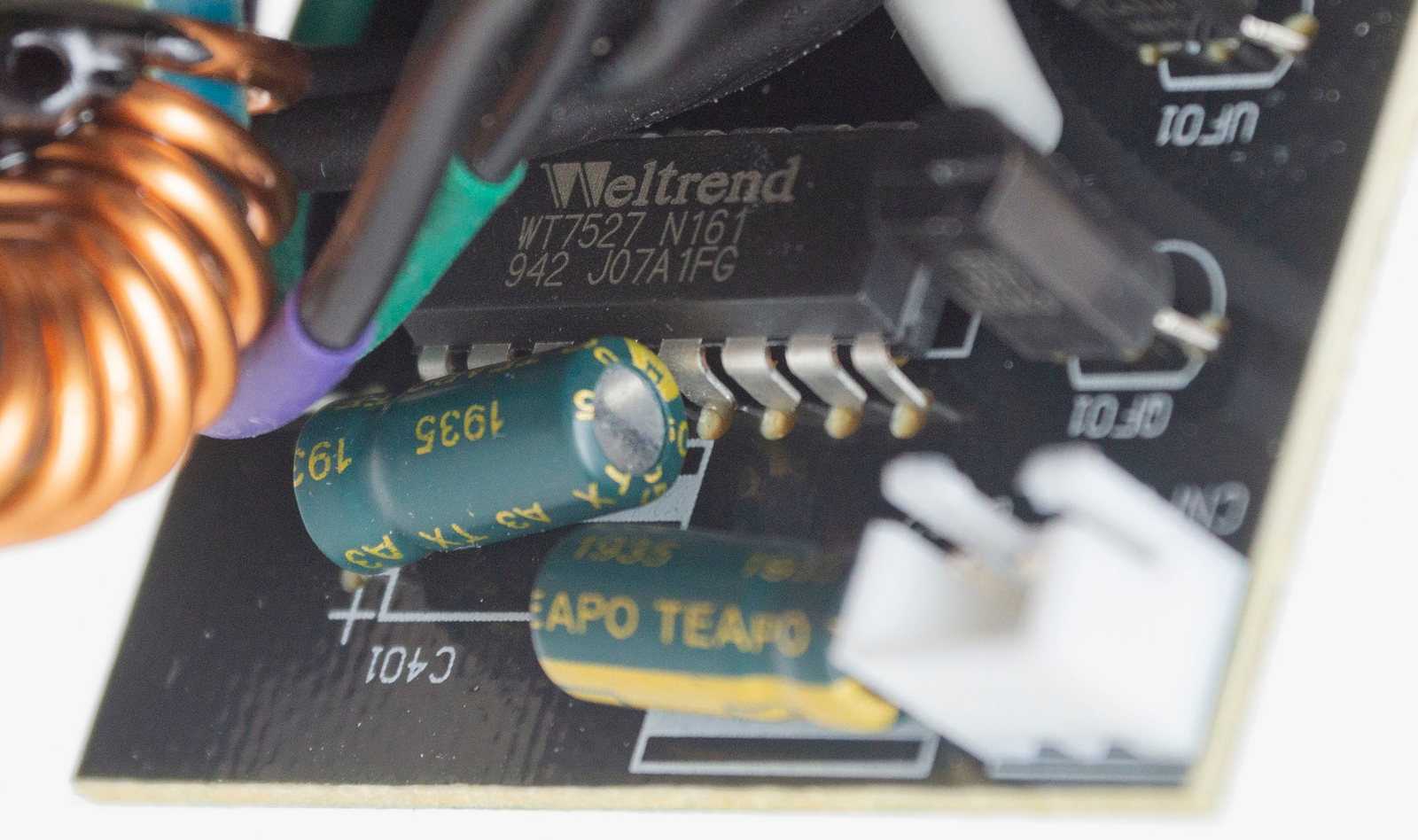

На еще одной вертикальной плате размещен супервизор Weltrend WT7527, он занимается контролем выходных напряжений, защищает от перегрузок и коротких замыканий. К этой же плате подключается вентилятор.

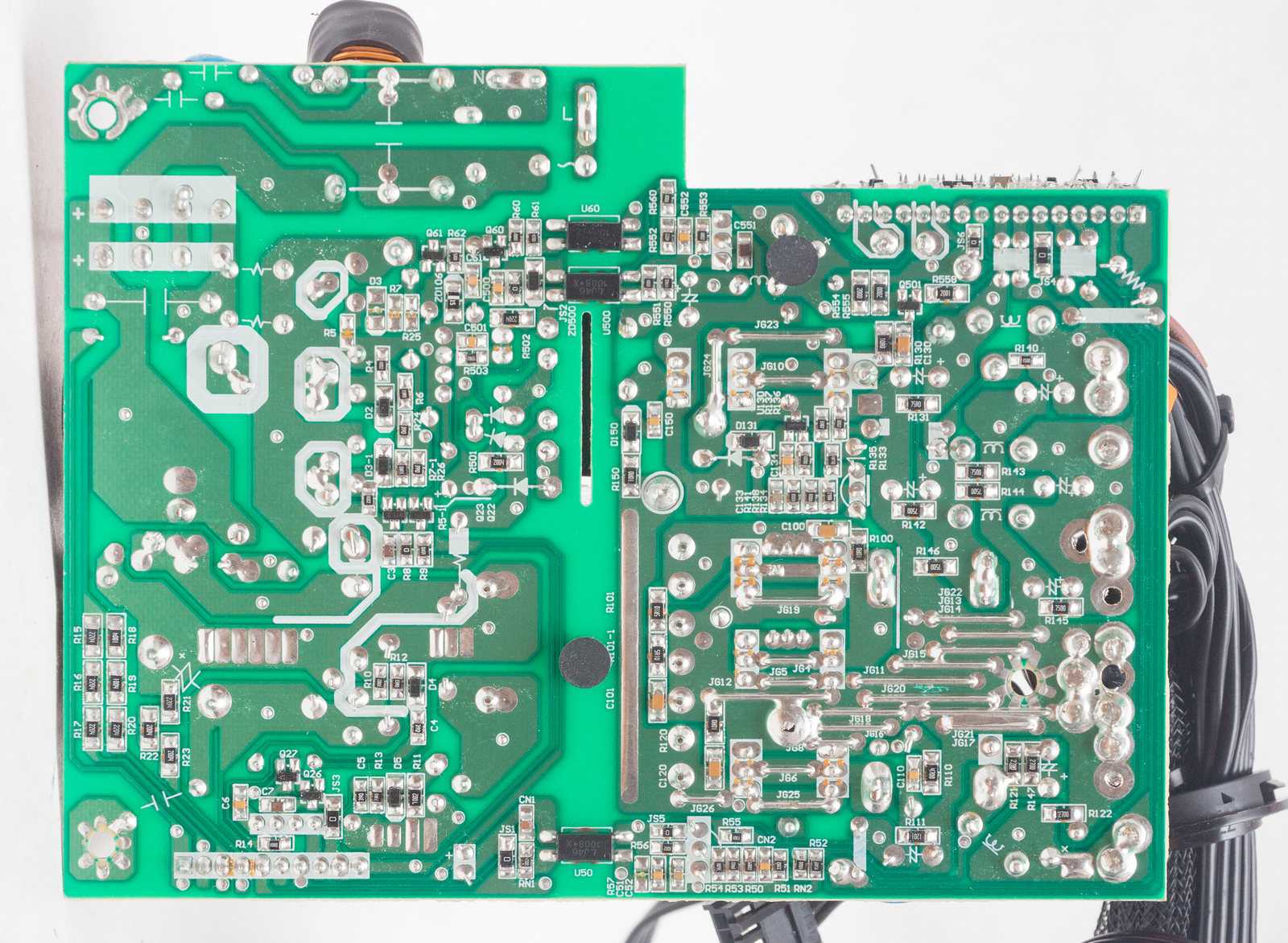

Обратная сторона платы выполнена аккуратно, имеются усиленные перемычками дорожки, следов несмытого флюса не замечено. В целом вся сборка выполнена аккуратно.

Лучшие компьютерные блоки питания мощностью до 500 Вт

Sea Sonic Electronics X-400 Fanless

Не удивляйтесь высокой стоимости данной модели. Этот блок питания создан для тех, кто хочет собрать бесшумный домашний компьютер, предназначенный для воспроизведения видеоконтента и работы с документами. Здесь нет вентилятора, в связи с чем устройство не издает ни звука.

Достоинства:

Безвентиляторная система охлаждения;
Все кабели отстёгиваются;
Подходит для большинства современных материнских плат;
Сертификат 80 Plus Gold;
Наличие всех популярных средств защиты;
Сильно не нагревается.

Недостатки:

Всего 400 Вт;
Очень высокая стоимость.

Даже при столь высоком ценнике люди всё же покупают этот блок питания. Свидетельством тому являются отзывы на Sea Sonic Electronics X-400 Fanless, которых можно найти весьма немало. Покупатели отмечают, что устройство издает тихий свист, но с расстояния примерно в 10 см его уже не слышно. Ещё одним достоинством блока питания являются отстёгивающиеся кабеля. Маломощному компьютеру явно потребуются не все провода, лишние можно куда-нибудь убрать, дабы они не мешались внутри системного блока.

Cooler Master Real Power 450W

При не самой высокой стоимости этот блок питания даже располагает подсветкой. В результате данным устройством можно слегка украсить внутренности системного блока. Мощность прибора позволяет подключить к нему не только несколько жестких дисков, но и видеокарту, принадлежащую к среднему ценовому сегменту.

Достоинства:

Принадлежит к стандарту ATX12V 2.0;
Минимальный уровень шума (20 дБ);
Подключается к любым современным материнским платам;
Наличие подсветки синего цвета;
Присутствие защиты от короткого замыкания и прочих неприятностей;
Высокая надежность.

Недостатки:

Провода не отстёгиваются.

Отзывы на Cooler Master Real Power 450W показывают, что этот блок питания спокойно может прослужить и два, и три, и пять лет. Он будет работать вплоть до того, как вы решите проапгрейдить свой компьютер, установив в него более мощную видеокарту, которой уже будет не хватать возможностей продукта от Cooler Master. Ещё нельзя не отметить минимальный уровень шума, который издает вентилятор, встроенный в блок питания. Вы будете слышать процессорный кулер, но точно не это творение компании из Тайваня.

Лучшие блоки питания мощностью от 500 до 1000 Вт

Cooler Master Thunder M 620W

Этот блок питания соответствует стандарту ATX12V 2.3. Его мощности с лихвой хватает для использования любой игровой видеокарты. Или даже для двух видеоадаптеров, но не самых энерготребовательных. Серьезным достоинством блока питания являются отстёгивающиеся кабеля.

Достоинства:

Можно подключать к любой современной материнской плате;
Оптимальная мощность;
Защита от перегрузки, перенапряжения и других неприятностей;
Четыре разъема для подключения видеокарт;
Многие провода отстёгиваются;
Не издает лишнего шума;
Весьма надежен.

Недостатки:

Достаточно высокая стоимость;
Не имеет сертификата 80 Plus.

Отзывы на Cooler Master Thunder M 620W показывают, что людям нравится конструкция этой модели. Ведущие к жестким дискам и видеокартам провода здесь можно отстегнуть. Намертво вмонтированными являются лишь кабеля, которые подключаются к материнской плате. Также все покупатели без исключения отмечают очень тихую работу блока питания. Не исключено, что при низкой нагрузке устройство вовсе останавливает работу своего вентилятора.

FSP Group AURUM CM 650W

Раньше блоки питания под брендом FSP Group не внушали особого уважения. Но в последние годы всё изменилось — на свет стали появляться топовые модели, обладающие высокой продуктивностью и минимальным уровнем издаваемого шума. Именно таким блоком питания является FSP Group AURUM CM 650W. А ещё он способен порадовать отстёгивающимися кабелями.

Достоинства:

Уровень шума не превышает 21 дБ;
Большинство кабелей отстёгивается;
Нет проблем ни с одной из современных материнских плат;
Соответствие сертификату 80 Plus Gold;
Присутствует поддержка многих технологий защиты;
Четыре разъема, нужных для подсоединения видеокарт;
Почти не греется.

Недостатки:

К этому блоку питания можно подключить до двух видеокарт. Хотя отзывы на FSP Group AURUM CM 650W свидетельствуют о том, что люди на такой шаг пойти всё же не решаются, так как считают устройство недостаточно мощным для этого. Но зато они отмечают очень низкий уровень шума — гораздо лучше слышно работающий неподалеку процессорный кулер. Нравится людям и тот факт, что все использующиеся здесь провода имеют оплётку.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

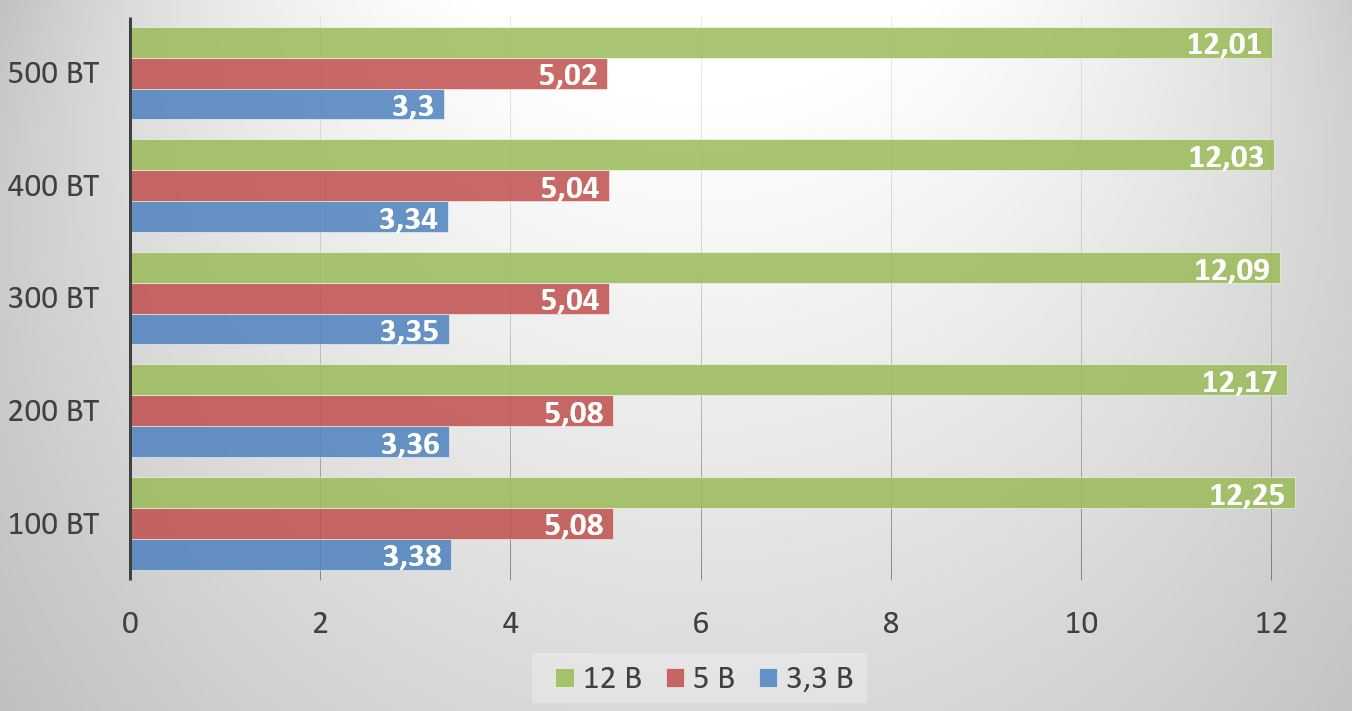

Стабильность напряжений по всем каналам очень хорошая, напряжения под нагрузкой не проседают ниже номинала. Канал +3,3 В — отклонение укладывается в плюс 2 %. Линия +12 В и линия +5 В также изначально завышена не более, чем на 2 %. Это очень хорошие показатели для групповой стабилизации.

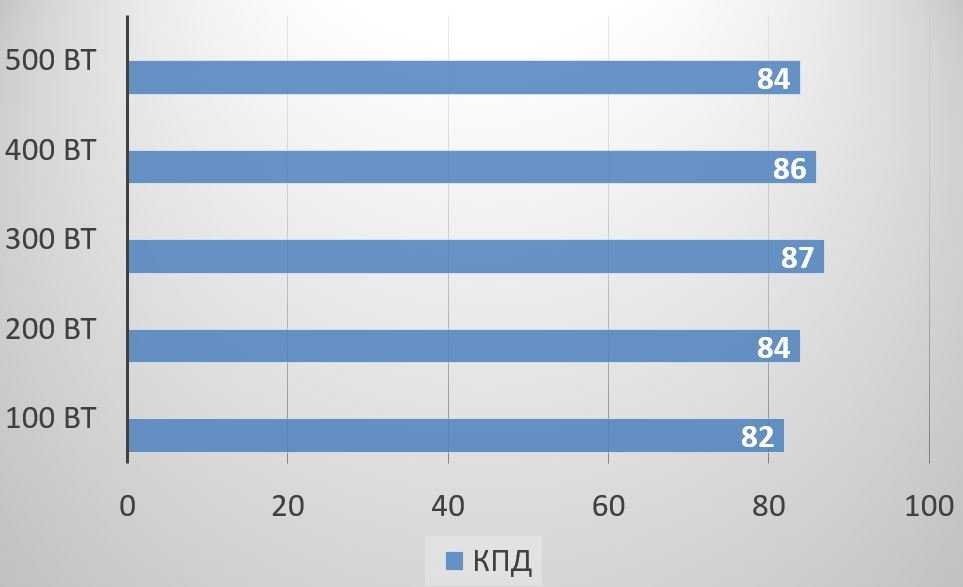

Уровень КПД полностью соответствует стандарту 80 PLUS Bronze с запасом, максимальные 87% демонстрируются при нагрузке 300 Вт.

Также была проверена защита от короткого замыкания — при замыкании на любой из линий блок питания благополучно отключался.

Страница 1: Тест и обзор: Corsair CS450M и CS550M — модульные блоки питания 80 Plus Gold

Новое семейство блоков питания CS от Corsair стало уже восьмым за историю производителя. Оно отличается сертификацией 80PLUS Gold и модульным подключением кабелей, но при этом блоки питания CS позиционируются на средний ценовой сегмент, как раз ниже объявленного несколько месяцев назад семейства RM. В нашу тестовую лабораторию поступила младшая модель CS450M, а также ещё один блок питания CS550M с более высоким уровнем мощности.

Семейство CS на данный момент включает четыре блока питания мощностью от 450 до 750 Вт, все блоки питания обладают эффективностью 80PLUS Gold, модульной системой подключения кабелей, внутри используется 120-мм вентилятор. Основные отличия между моделями кроются в мощности и опциях подключения. Для сравнения, у блоков питания RM вы получите полностью модульную систему подключения кабелей и разъём для интерфейса Corsair Link — но и доплатить придётся.

450-Вт блок питания CS450M обойдётся от 3,1 тыс. рублей в России или от 65 евро в Европе. За CS550M придётся заплатить от 3,4 тыс. рублей в России или 70 евро в Европе. Модели семейства RM обойдутся примерно на 800-1000 рублей дороже. Не так давно мы протестировали блок питания Cooler Master V550 Semi-Modular, который нацелен примерно на ту же ценовую категорию. Так что новым моделям CS придётся не так легко.

Corsair CS450M вместе с CS550M

Список функций у Corsair CS450M впечатляющий: сертификация 80PLUS Gold, модульная система подключения кабелей, три года гарантии плюс репутация Corsair как надёжного производителя. Но Corsair решила не оснащать блок питания CS специальными техническими функциями или технологиями, чтобы не поднимать цену и не создавать конкуренции премиальным блокам питания.

В следующей таблице приведены спецификации двух блоков питания Corsair:

Обзор технических спецификаций
Производительность
Производитель и модель	CorsairCS450M	CorsairCS550M
Модель	75-010706	75-010707
Розничная цена	от 3,1 тыс. рублей в Россииоколо 65 евро в Европе	от 3,4 тыс. рублей в Россииоколо 70 евро в Европе
Сайт производителя	www.corsair.com	www.corsair.com
+3,3 В	20 A	25 A
+5 В	20 A	20 A
+12 В	35,5 A	43 A
+5Vsb	3 A	3 A
-12 В	0,8 A	0,8 A
Мощность 12 В	426 Вт	516 Вт
Мощность 3,3 В и 5 В	110 Вт	120 Вт
Суммарная мощность	450 Вт	550 Вт
Интерфейсы питания
ATX	24(20+4)-конт.	24(20+4)-конт.
EPS/12V/CPU	1x 8(4+4)-конт.	1x 8(4+4)-конт.
PCI Express (6P / 8(6+2)P / 8P)	0 / 1 / 0	0 / 2 / 0
SATA	4	5
4-конт. Molex	3	4
Дисковод	1	1
Функции
Эффективность	80PLUS Gold	80PLUS Gold
Габариты (ДxШxВ)	140 x 150 x 86 мм	140 x 150 x 86 мм
Вентилятор	120 мм	120 мм
Модульная система подключения кабелей	Да (частично модульная)	Да (частично модульная)
Гарантия производителя	3 года	3 года
Дополнительно

Как мы уже упоминали выше, в нашу тестовую лабораторию поступила «младшая» модель CS450M из семейства CS, а также блок питания среднего уровня CS550M.

Комплект поставки Corsair CS450M вполне стандартный.

Блок питания CS450M имеет стандартный комплект поставки

Вместе с блоком питания Corsair приложила: кабель питания от сети, кабели питания компонентов, винты монтажа и гарантийный листок.

Ниже мы подробно рассмотрим Corsair CS450M.

<>Тест и обзор: Corsair CS450M и CS550M — модульные блоки питания 80 Plus GoldОписание и технологии

Упаковка и комплектация

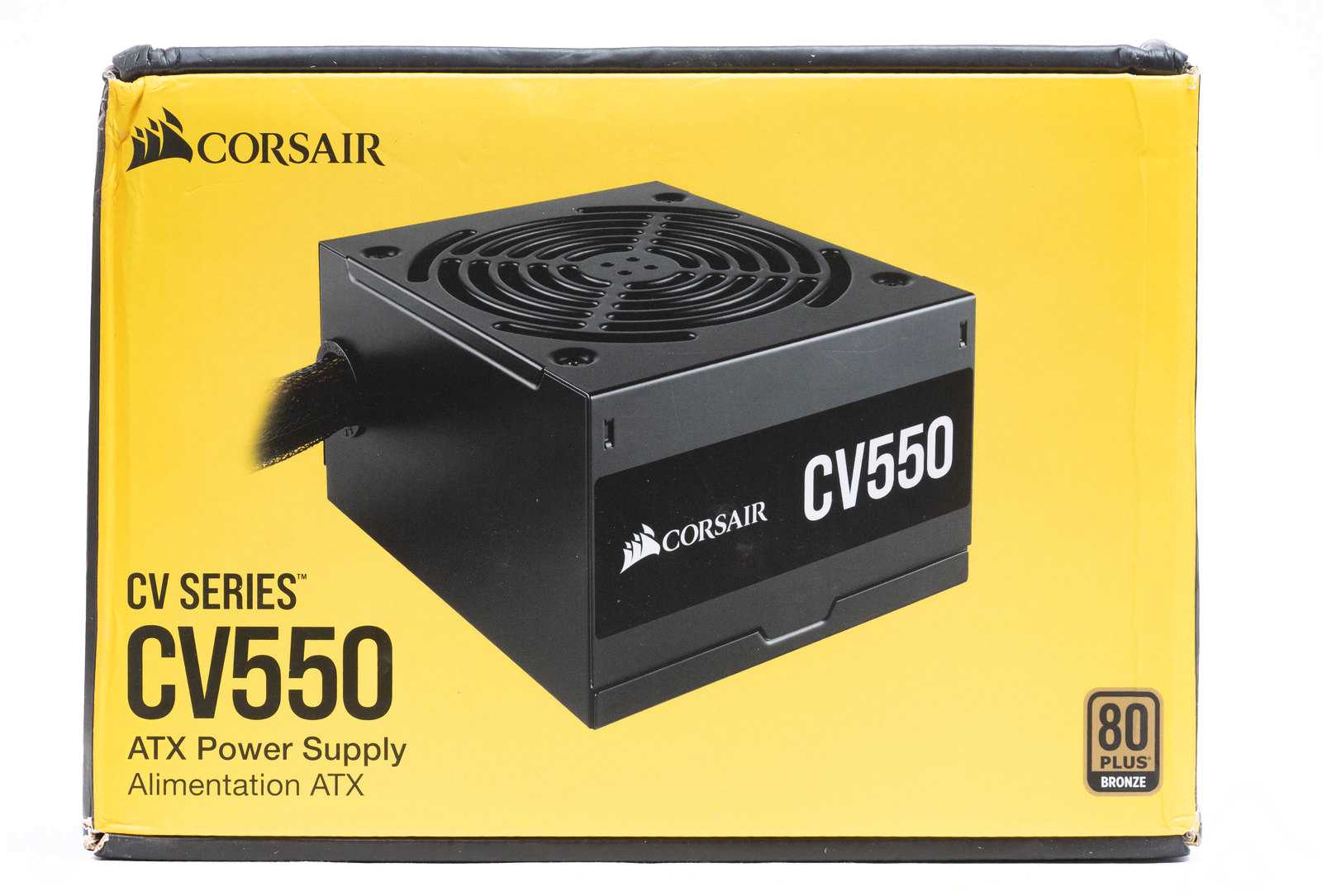

Блок питания поставляется в картонной коробке с цветной полиграфией в черно-желтой расцветке. На лицевой стороне находится изображение самого блока питания, указание модели и сертификата.

На обратной стороне — описание преимуществ на нескольких языках, графики КПД и уровня шума, нагрузочных характеристик и габаритных размеров.

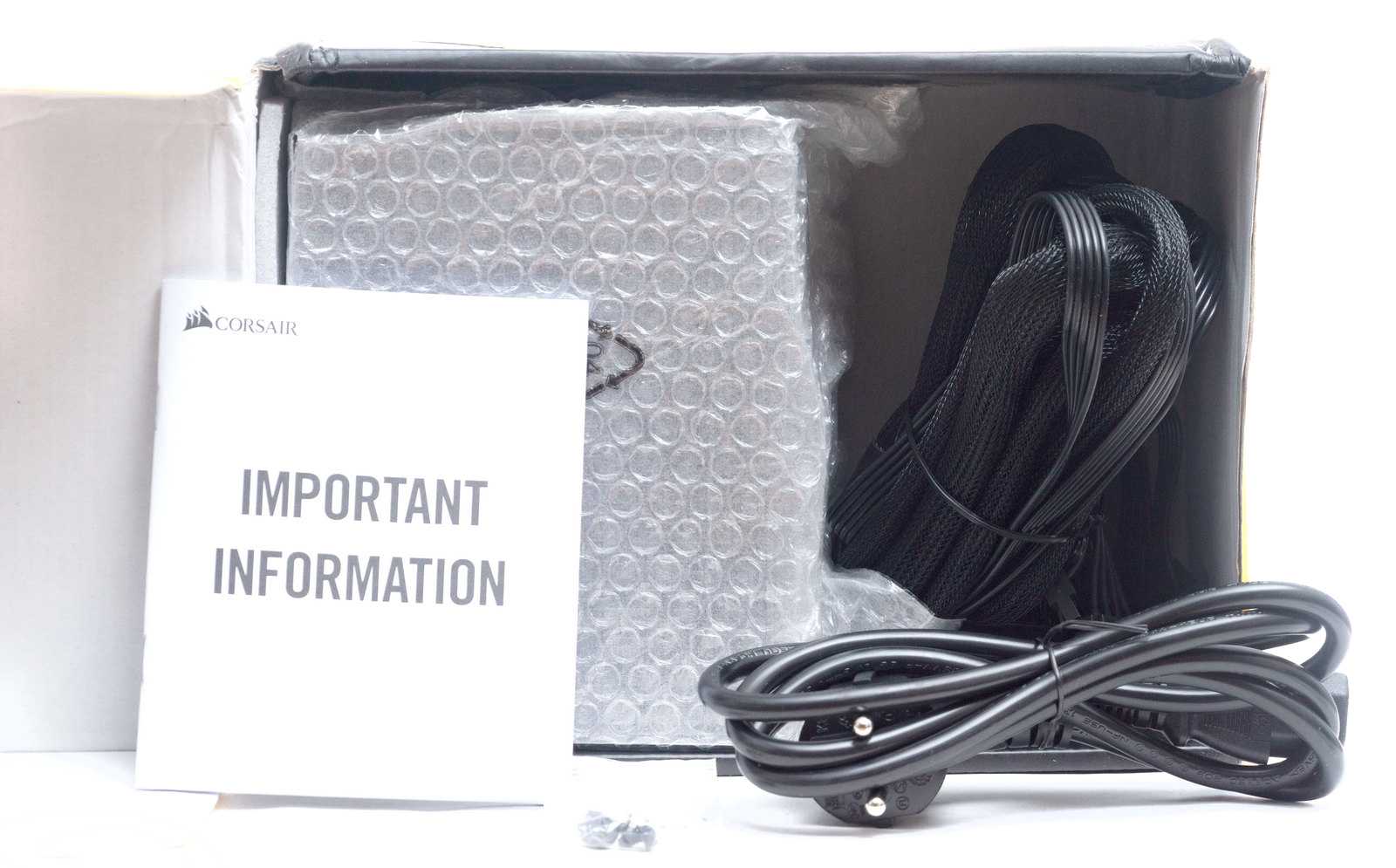

В комплекте сетевой кабель, винты крепления и брошюра.

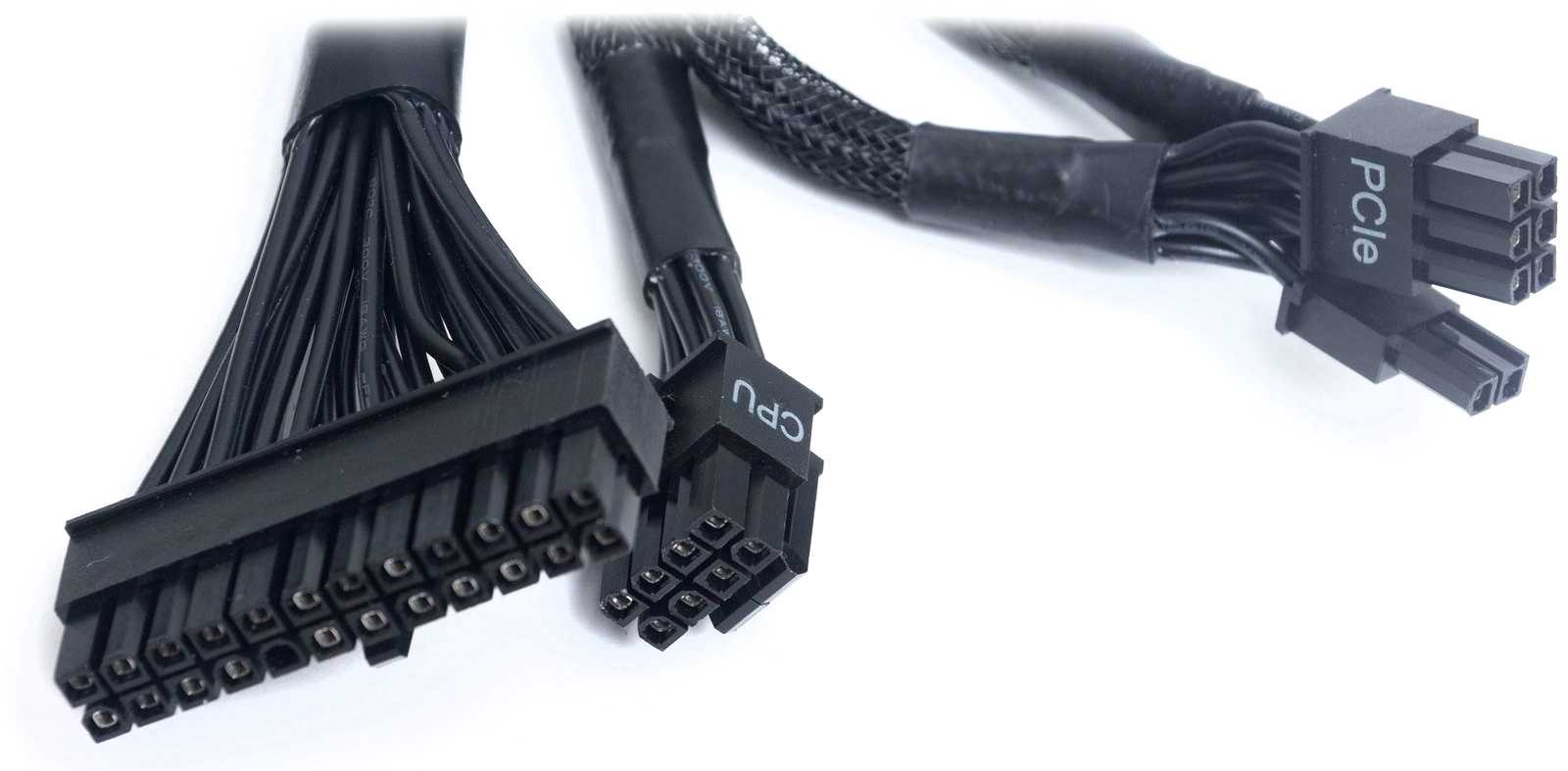

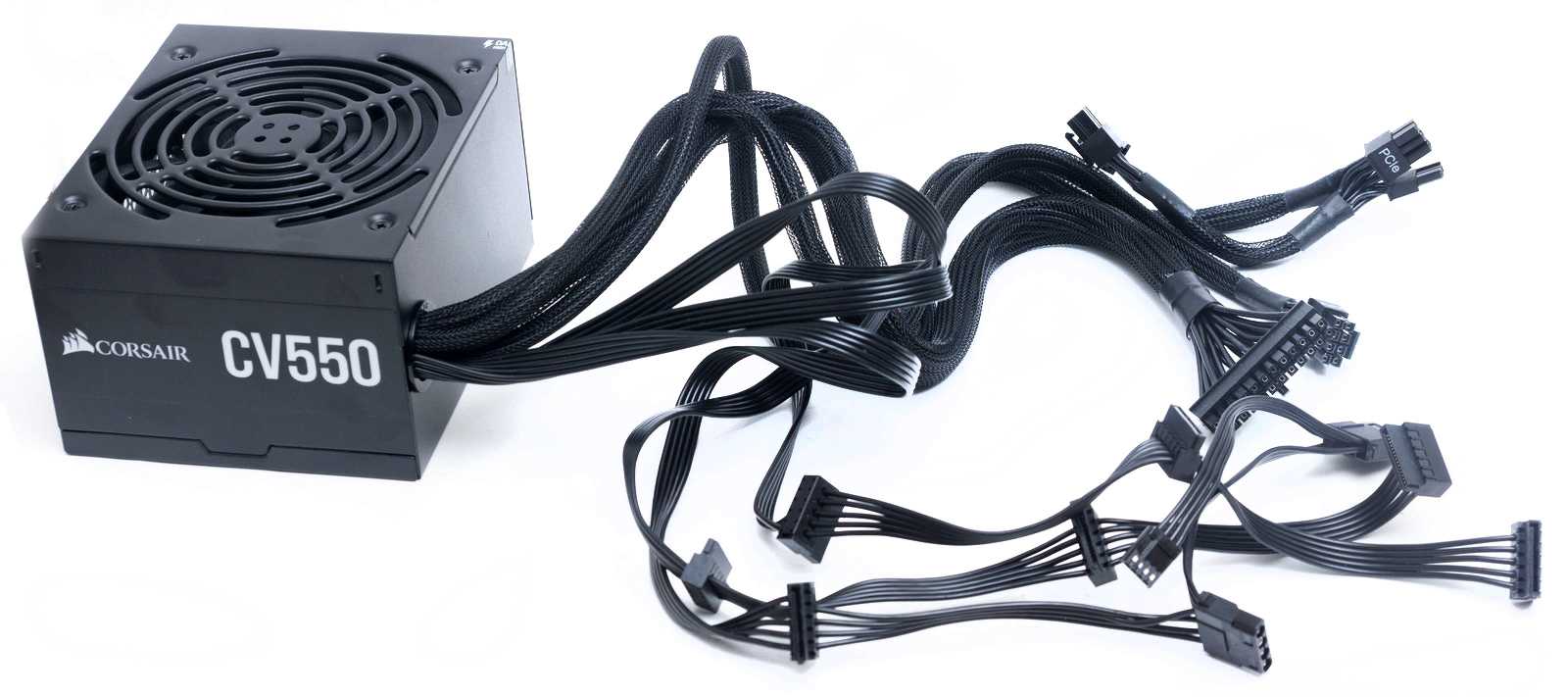

Кабели несъемные, основной АТХ 24-пин, EPS 4+4-пин и PCI-E в нейлоновой оплетке, остальные в плоском исполнении. Калибр проводов — 18 AWG, этого вполне достаточно для возможной нагрузки.

Комплект кабелей следующий:

Основной 20+4-пин кабель ATX: 55 см;
Кабель питания CPU 4+4-пин: 60 см;
Кабель PCI-E 2.0 с двумя разъемами 6+2-пин: 55+12 см.

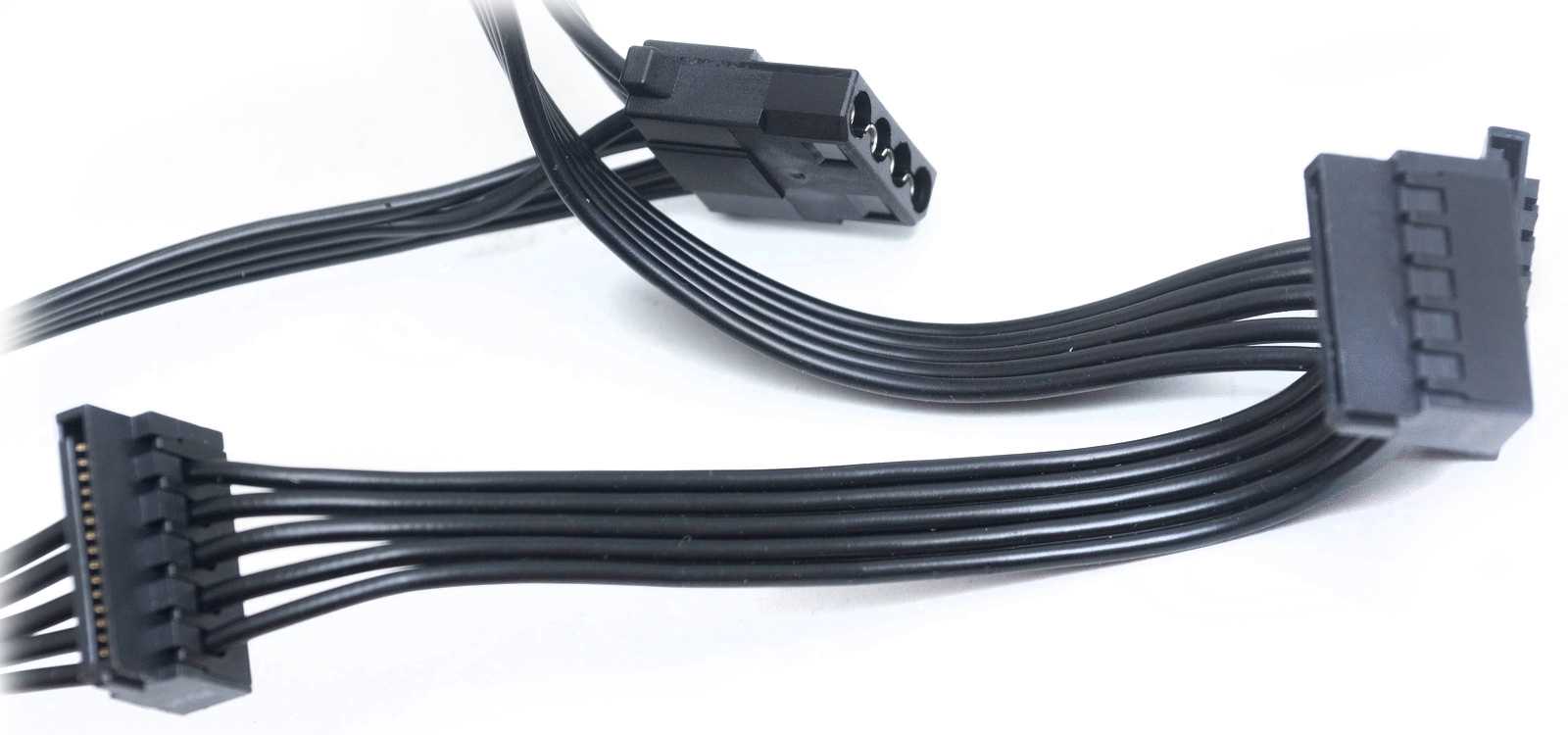

Два кабеля SATA по три угловых разъема: 45+12+12 см;
Один кабель 1×SATA плюс 2×Molex и FDD: 45+12+12+12 см.

Лучший блок питания мощностью свыше 1000 Вт

Thermaltake Toughpower Grand 1200W

Настоящий монстр, который способен запитать до трех видеокарт! При этом он обладает 140-миллиметровым вентилятором, скорость вращения которого регулируется системой. Если компьютер простаивает без дела, то «вертушка» вовсе перестает вращаться, что снижает уровень шума до минимального значения.

Достоинства:

Во многих случаях совсем не шумит;
Мощности хватает с избытком;
8 разъемов 8-pin PCI-E;
Возможность подключения огромного количества накопителей;
Наделён сертификатом 80 Plus Gold;
Многие провода можно отстегнуть;
Очень хорошая защита от перенапряжения и других неприятностей;
Способен работать много лет.

Недостатки:

Существуют бракованные экземпляры;
Кабеля кажутся слишком жесткими.

Отзывы на Thermaltake Toughpower Grand 1200W показывают, что этот блок питания не имеет серьезных проблем. Он не только мощный, но ещё и энергоэффективный. КПД достигает 94% — в воздух улетает минимальное количество оплачиваемой вами электроэнергии

Блок питания хорошо справляется со скачками в сети — это очень важно для обладателей старых квартир, имеющих не лучшую проводку. Беда Thermaltake Toughpower Grand 1200W заключается только в том, что существует определенное количество бракованных экземпляров, у которых транзисторы со временем попросту прикипают к плате

Компьютерный блок питания какой фирмы купить

AeroCool

Под торговой маркой AeroCool производится самое разное оборудование, занимающееся охлаждением компьютерных комплектующих. Например, всем хорошо известны процессорные кулеры и компьютерные корпуса AeroCool. Попутно компанией производятся и блоки питания, предназначенные всё для тех же компьютеров. Их система охлаждения реализована тоже без каких-либо недочетов — нагреваются они только под очень большой нагрузкой, близкой к максимально разрешенной. В ассортименте компании есть как офисные модели, обладающие невысокой мощностью, так и игровые блоки питания, к которым можно подключить до двух или даже трех видеокарт.

Deepcool

Компания Deepcool основана в 1996 году. Её штаб-квартира располагается в столице Китая. Это предприятие тоже занимается производством систем охлаждения процессора и прочих компьютерных комплектующих. Компьютерные корпуса Deepcool не пользуются большим спросом. А вот о блоках питания этого сказать нельзя. Их приобретают как рядовые пользователи, купившие компьютер только для работы с документами и путешествия по просторам интернета, так и геймеры. Специально для игроков выпускаются блоки питания Deepcool, сертифицированные по стандарту 80 Plus Platinum. Они отличаются высокими КПД, мощностью и надежностью.

FSP Group

Этот производитель отличается тем, что он сконцентрировал своё внимание именно на блоках питания, почти не выпуская корпуса или другую компьютерную продукцию. Сейчас он входит в пятерку лучших производителей блоков питания в мире

Высокие темпы производства позволяют снижать цену на продукцию. Но при этом эксперты отмечают, что у FSP Group достаточно высокая доля брака. Вполне возможно, что именно поэтому в пользу блоков питания этой компании крайне редко делают свой выбор геймеры.

Thermaltake

Тайваньская компания Thermaltake считается очень молодой — она была основана в недалеком 1999 году. В её приоритете — премиальные системы охлаждения и компьютерные корпуса. Её продукция не раз получала всевозможные награды от специализированных изданий. Блоки питания Thermaltake чаще всего получают модульную конструкцию, когда ненужные кабеля можно отстегнуть. Также эти устройства отличаются низким уровнем шума и минимальным нагревом.

Zalman

Ещё одна компания, образованная в 1999 году. Но её штаб-квартира располагается в Южной Корее, а не на Тайване. Инженеры компании Zalman всеми силами пытаются добиться бесшумности. Топовые системы охлаждения действительно практически не слышны, особенно если они располагаются в качественном корпусе. Наибольшей популярностью сейчас обладают процессорные кулеры Zalman. Блоки питания этой компании не имеют большого количества наград, в связи с чем они пользуются меньшим спросом.

Технические характеристики

Модель: RPS0127;
Номинальная мощность: 550 Вт;
Максимальная эффективность: 88%;
Полученный сертификат: 80 PLUS Bronze;
Поддерживаемые стандарт: ATX 12V 2.31, EPS 12V 2.92;
Диапазон рабочих напряжений: 100 – 240 В;
Частота входного сигнала: 47 – 63 Гц;
Входной ток: 10 A;
Выходы: 3,3В — 24 А, 5В – 20 А, 12В – 44 А;
Выходная мощность линии: +3,3В и 5В, — 120 Вт;
Выходная мощность линии: +12В, — 528 Вт;
PFC: активный;
Виды защиты: OPP, OCP, OTP, UVP, OVP, SCP;
Диаметр используемого вентилятора: 120 мм;
Тип подшипника: скольжения;
Среднее время наработки на отказ: 100 000 часов;
Размеры: 125 × 150 × 86 мм;
Гарантия производителя: 3 года.

Какой блок питания для компьютера выбрать

Практика показывает, что при сборке компьютера о блоке питания необходимо задумываться в последнюю очередь. Дело в том, что вам необходимо знать, какие именно комплектующие нужно запитать. Получается, что они уже должны быть куплены, блок питания же приобретается уже в самом конце. Ориентироваться при его выборе следует на мощность. Например, нет никакого смысла устанавливать Thermaltake Toughpower Grand 1200W в офисный компьютер. Эта модель рассчитана на подключение как минимум двух видеокарт и очень мощного процессора.

1. Если у вас имеется только один видеоадаптер и вы любите поиграть, то необходимо выбирать блок питания мощностью от 550 до 750 Вт. В частности, отлично себя зарекомендовали FSP Group AURUM CM 650W и Cooler Master Thunder M 620W. Они работают весьма тихо, а их кабеля можно отстёгивать. Единственный их недостаток заключается в завышенном ценнике — теоретически вы можете найти аналогичный блок питания подешевле, но он уже не будет столь надежным.

2. Ну а если в вашем распоряжении имеется очень слабая видеокарта или её нет вовсе, то никто не запрещает рассмотреть менее мощные блоки питания. Например, многие владельцы компьютеров делают свой выбор в пользу Cooler Master Real Power 450W. Данная модель ещё и украсит внутреннее помещение системного блока своей синей подсветкой.

3. Более сложный выбор предстоит сборщикам бесшумного компьютера, предназначенного для работы с документами и просмотра фильмов. Таким людям можно порекомендовать приобретение Sea Sonic Electronics X-400 Fanless. В этом блоке питания нет вентилятора, поэтому вы гарантированно его не услышите.

Заключение

Серия блоков питания CV должна занять нишу между моделями линеек VS и CX, более простая схемотехника на основе групповой стабилизации не позволит конкурировать со старшей CX. Для пользователей было бы предпочтительнее, что бы новая линейка заменила собой серию VS, выйдя на рынок с идентичной стоимостью, а блоки питания VS спустились в более бюджетный ряд. Конкурировать Corsair CV придется с моделями от известных брендов идентичного качества, зачастую основанных на более современной схемотехнике с DC-DC преобразователями.

Но это уже маркетинг. Что касается рассмотренной модели CV550, то мы можем отметить хорошее качество сборки, разумную экономию на комплектующих. Стабилизация напряжений на высоком уровне, даже с учетом групповой стабилизации. У вентилятора тихий нрав, кабельное хозяйство выполнено аккуратно – комбинация из плоских кабелей и в оплетке.

Отличительной особенностью модели может стать компактный размер – длина всего 125 мм, что встретишь нечасто.

Плюсы:

Качественная сборка;
Удобные кабели;
Тихая работа вентилятора;
Стабильные напряжения;
Все необходимые виды защиты;
Уменьшенная длина корпуса.

Минусы:

Групповая стабилизация напряжений;
Малая емкость высоковольтного конденсатора.

Примечание: минусы могут быть неактуальны, если будет приемлемая стоимость (на момент публикации обзора БП данная линейка еще не появилась в продаже).
