Обзор и тестирование блока питания thermaltake smart pro rgb 650w bronze fully modular

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

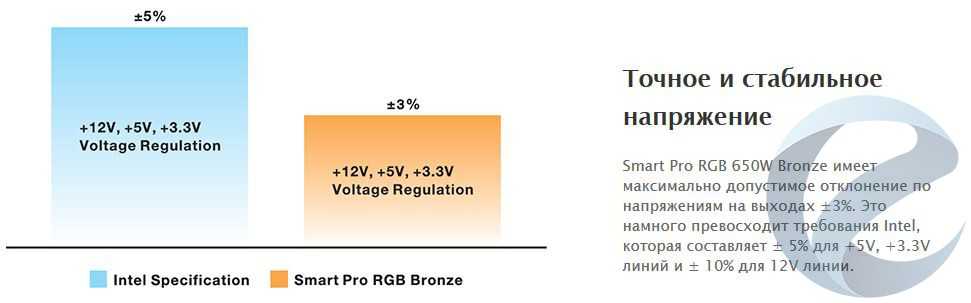

По требованиям стандарта ATX отклонение не должно превышать 5%. Таким образомнорма для линии +12 В лежит в пределах 11.4-12.6 В. Производитель заявляет отклонения напряжений не более 3%.

В тестах мы видим стабильные напряжения, но на низкой нагрузке они значительно завышены относительно номинала, и напряжения по всем каналам превышают, хоть и не значительно, заявленные 3%. С увеличением нагрузки просадка напряжений минимальная и находится на уровне номинальных значений. Так падение напряжения на канале +12 В составило всего 0.2 В. В целом это хорошие показатели для блока питания.

Максимальный КПД составил 87% на уровне 300 Вт. Это с запасом соответствует стандарту 80 PLUS Bronze.

Охлаждение и подсветка

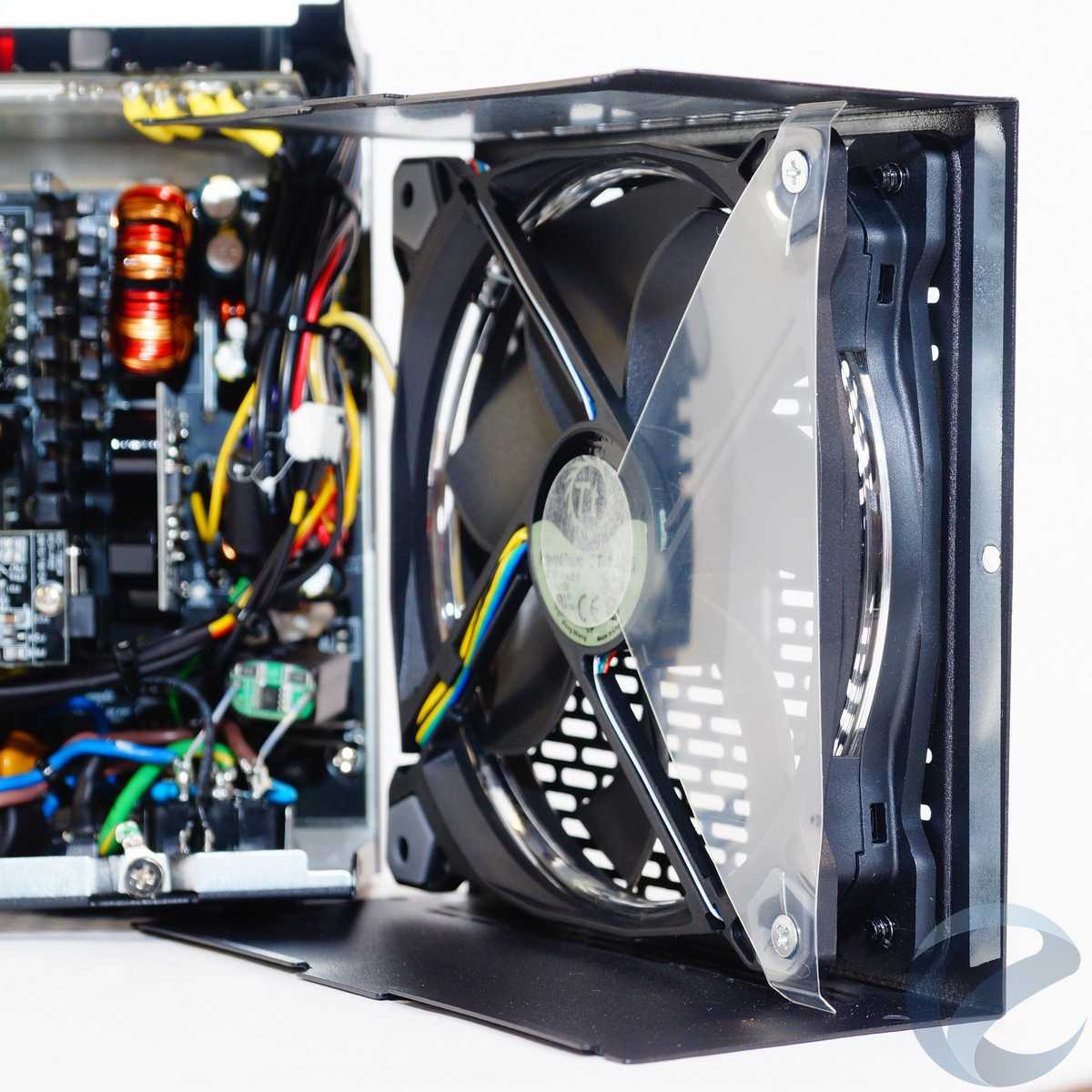

В блоке питания Smart Pro RGB используется все тот же 140-мм вентилятор ТТ-1425 с кольцевой подсветкой. В отличиеот модели Toughpower Grandздесь имеется пластиковая вставка, закрывающая четверть отверстия.

Режимы работы подсветки вентилятора переключаются кнопкой «RGB Lighting» на передней части БП. Всего шесть режимов: красный, зеленый, синий, белый, плавное изменение цветов и отключенная подсветка. Переключаются они по кругу. При включении компьютера будет работать последний установленный до отключения режим.

Тумблер, расположенный там же, переключает режимы работы вентилятора: в положении ZeroFan вентилятор начинает работать при нагрузке свыше 10%, постепенно увеличивая обороты с 600 об/мин до 1200 об/мин при максимальной нагрузке. При этом вентилятор остается очень тихим, уровень шума не превышает комфортные 40 дБ. При отключении данного режима вентилятор всегда будет работать активно, также регулируя обороты в зависимости именно от нагрузки, а не от температуры компонентов.

Настройки пассивного режима до 10% мощности смотрятся довольно странно, это всего 65 Вт. Как показало практическое подключение к тестовому стенду на основе i7 7700К, вентилятор крутится почти всегда, останавливаясь в редких случаях.

Упаковка и комплектация

Лицевая сторона  информирует, как уже упоминалось ранее, о том что в устройстве присутствует RGB подсветка, технология Smart Zero Fan, отвечающая за контроль скорсти вращения вентилятора, японские конденсаторы и гарантия аж на семь лет. Снизу красуется значок 80Plus Bronze, информирующий о степени защиты устройства по стандарту 80Plus.

На торце находится более детальная информация с вариантами возможных цветов и кнопке для их переключения.

На задней стороне перечислены основные преимущества: КПД, уровень шума, комплектные кабели, выходная мощность, вольтаж по линиям нагрузки. Интересно, что максимальный уровень шума заявлен в 31 дБ, но так ли это на самом деле рассмотрим в ходе тестирования.

На другом торце вкратце описаны вышеперечисленные функции.

Открыв коробку, взору предстаёт стандартный набор для устройств такого уровня: блок питания, сумочка для комплектных кабелей, кабель питания, нейлоновые стяжки, винты для крепления девайса внутри корпуса, гарантийный талон и инструкция.



Кабели

  • Кабель питания материнской платы 20+4 pin
  • Кабель питания CPU 4+4 pin
  • Кабель типа SATA 9 шт.
  • Кабель PCI-E для подключения GPU 6+2 pin 4 шт.
  • Кабель типа MOLEX 6 шт.
  • Кабель для подключения Floppy 1 шт.



Не очень много, но хватит для всего.

Внешний вид

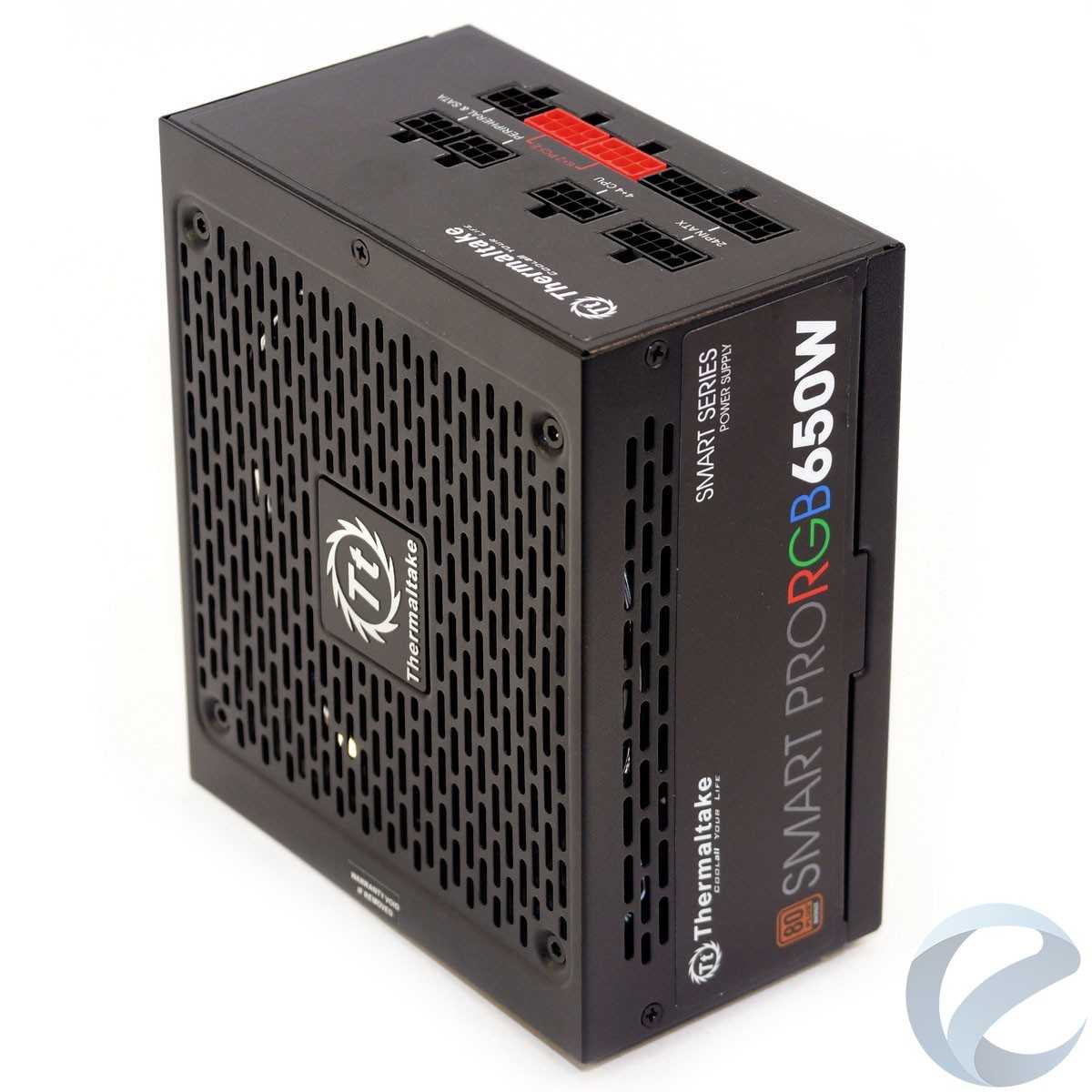

Корпус сделан из приятного на ощупь чёрного металла. Под решёткой находится 140 мм вентилятор, работающий на вдув воздуха внутрь блока питания. Вокруг лопастей находится подсветка.

На стенках, ближе к вентилятору, также находятся решётки для забора воздуха.

На стороне, где располагается разъём для подключения кабеля питания и кнопка включения, находятся две интересных кнопки: тумблер для режима Smart Zero Fan и переключатель режима подсветки.

К панели с разъёмами можно подключить абсолютно все комплектные кабели.



По заявленным характеристикам на линиях 3 В и 5 В напряжение составляет 22 А, на 12 В линии оно составляет 62,5 А. Отдельно линии 3 В и 5В выдают 120 Вт, 12 В линия выдает 750 Вт, что даёт пиковую мощность в 870 Вт.

ПодсветкаУ подсветки есть 3 режима: статический цвет, переливы и выключенная подсветка.Со статическим цветом всё передельно просто: есть красный, зелёный, синий и белый цветf — переключаются кнопкой на задней панели устройства. Такой вариант подойдёт для сборок, владельцы которых придерживаются единой цветовой гаммы всех копмлектующих, но если подсвечивается только один компонент, например, видеокарта, или, наоборот, ни один, то можно смело включать RGB режим, потому что он способен выдавать очень красивые оттенки с плавным переходом по всей палитре из 256 цветов.



Спецификации

  • Модель: SPR-650AH3FSB-R;
  • Номинальная мощность: 650 Вт;
  • Максимальная мощность: 780 Вт;
  • Максимальная эффективность: 85%;
  • Полученный сертификат: 80 PLUS Bronze;
  • Поддерживаемые стандарт: Intel ATX 12V 2.4, SSI EPS 12V 2.92;
  • Диапазон рабочих напряжений: 100 – 240 В;
  • Частота входного сигнала: 50 – 60 Гц;
  • Сигнал Power Good: 100-500 msec;
  • Время удержания: > 16msec at 75% of full load (230Vac input);
  • Входной ток: 10A;
  • Выходы: 3,3В — 22 А, 5В – 22 А, 12В – 54,2 А;
  • Выходная мощность линии: +3,3В и 5В, — 120 Вт;
  • Выходная мощность линии: +12В, — 650 Вт;
  • PFC: Активный;
  • Диаметр используемого вентилятора: 140 мм;
  • Тип подшипника: гидравлический;
  • Среднее время наработки на отказ: 100 000 часов;
  • Система кабелей: модульная;
  • Размеры: 170 × 150 × 86 мм;
  • Гарантия производителя: 7 лет;
  • Средняя стоимость: 6 000 руб.

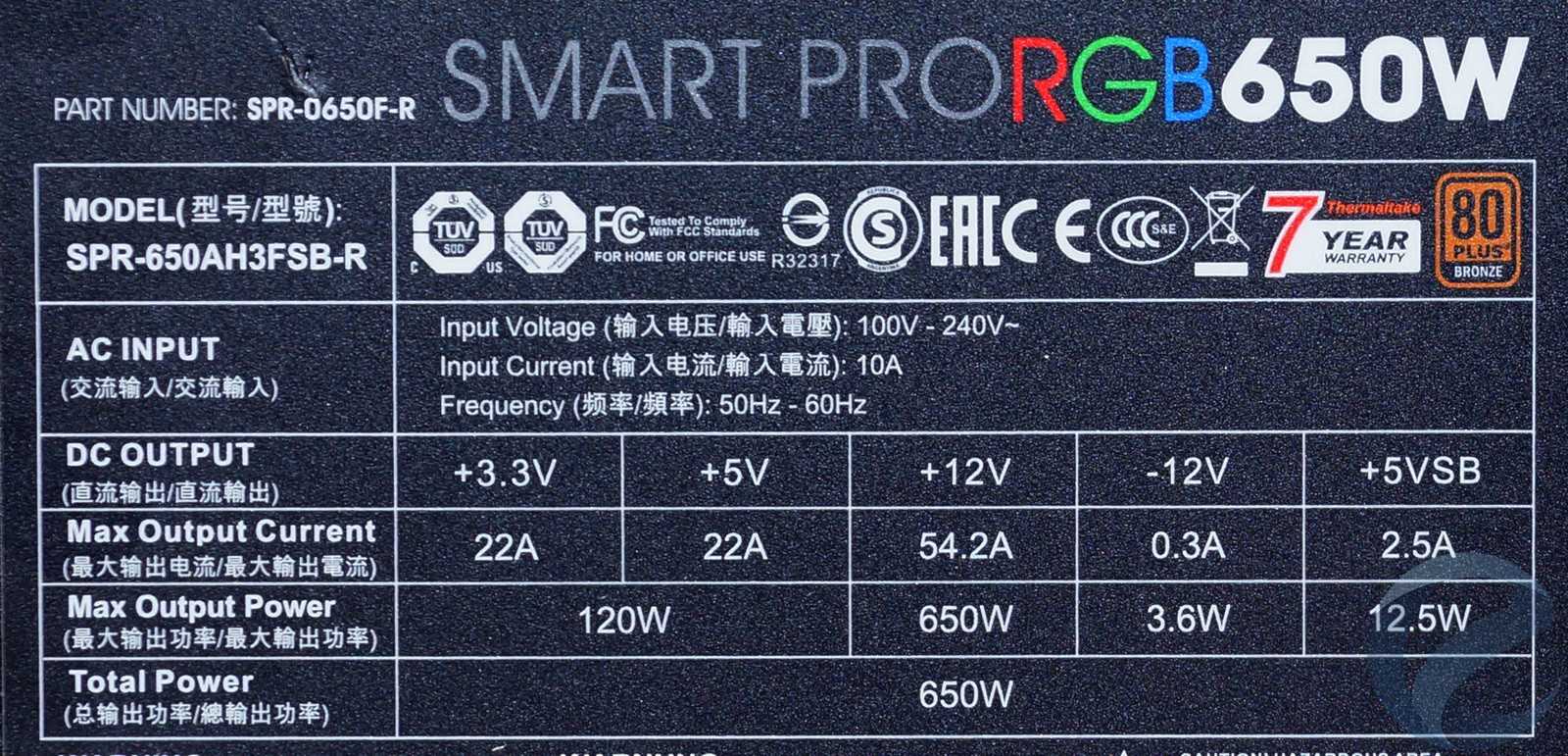

Нагрузочные характеристики:

Подключение и устройство

Обычно блоки питания устанавливают вентилятором вниз, чтобы «вертушка» забирала холодный воздух из-под корпуса и выводила его через заднюю решётку. Компания Thermaltake предлагает свой вариант установки устройств вентилятором вверх. Это и понятно, ведь при другом расположении подсветку просто не будет видно, но тут есть и ещё одна причина — если устанавливать блок питания вентилятором вверх, то увеличивается воздухообмен в корпусе, о чём свидетельствует картинка, представленная на официальном сайте производителя. Честно сказать, идея хорошая, но если через блок питания будет проходить весь тёплый воздух от видеокарты и процессора, то это вряд ли может положительно сказаться на сроке службы устройства, но это вопрос времени.

В качестве компонентов используются высококачественные японские конденсаторы, о чём сообщалось ещё на лицевой стороне упаковки, но остальные детали не менее надежные, поэтому в блоке питания присутствуют следующие системы защиты:

  • От перегрузки — при нагрузке, большей, чем номинал устройства, компьютер выключается.
  • От перенапряжения — если от сети идет слишком большое напряжение, компьютер выключается.
  • От короткого замыкания — при скачках электричества, компьютер выключается без вреда для всех его составных частей.



Тесты

Тестовый стенд

  • Материнская плата: ASRock H81M-DGS
  • Процессор: Intel Core i5-4440 (базовая частота 3100 МГц)
  • Система охлаждения процессора: DeepCool Gamma Archer
  • Оперативная память: Kingston (DDR3-1600, 2 x 8 Гбайт, двухканальный режим)
  • Видеокарта: NVIDIA GeForce GTX 780Ti
  • Жесткий диск: Seagate Barracuda (1000 Гбайт)
  • Блок питания: be quiet! DARK POWER PRO 11, 550W

Дополнительное оборудование

  • Цифровой шумомер DT-85A
  • Тарификатор E305EM6-G

Программное обеспечение

Операционная система: Windows 10 Pro x64

Вспомогательные утилиты

  • MSI Afterburner 4.2.0;
  • Prime 95 v.27.9;
  • Furmark 1.18.2.0;
  • Real Temp 3.7;
  • ОССТ 4.5.0

КПД

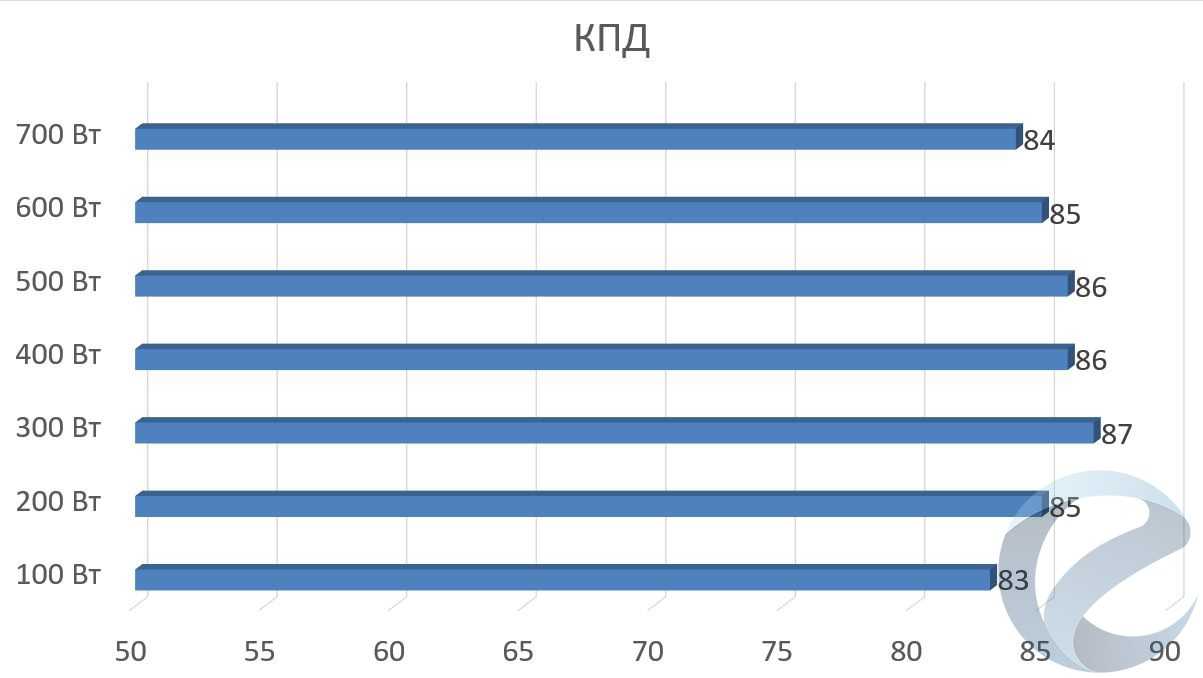

Минимальные показатели КПД заявлены 85%, проверим это. На блок питания будет подаваться нагрузка от 100 Вт до 700 Вт, с шагом в 100 Вт.

Не смотря на не самую лучшую сертификацию (помимо Bronze есть ещё Silver, Gold, Platinum и Titanium), КПД остаётся на высоком уровне, даже на пиковой нагрузке.

Напряжение

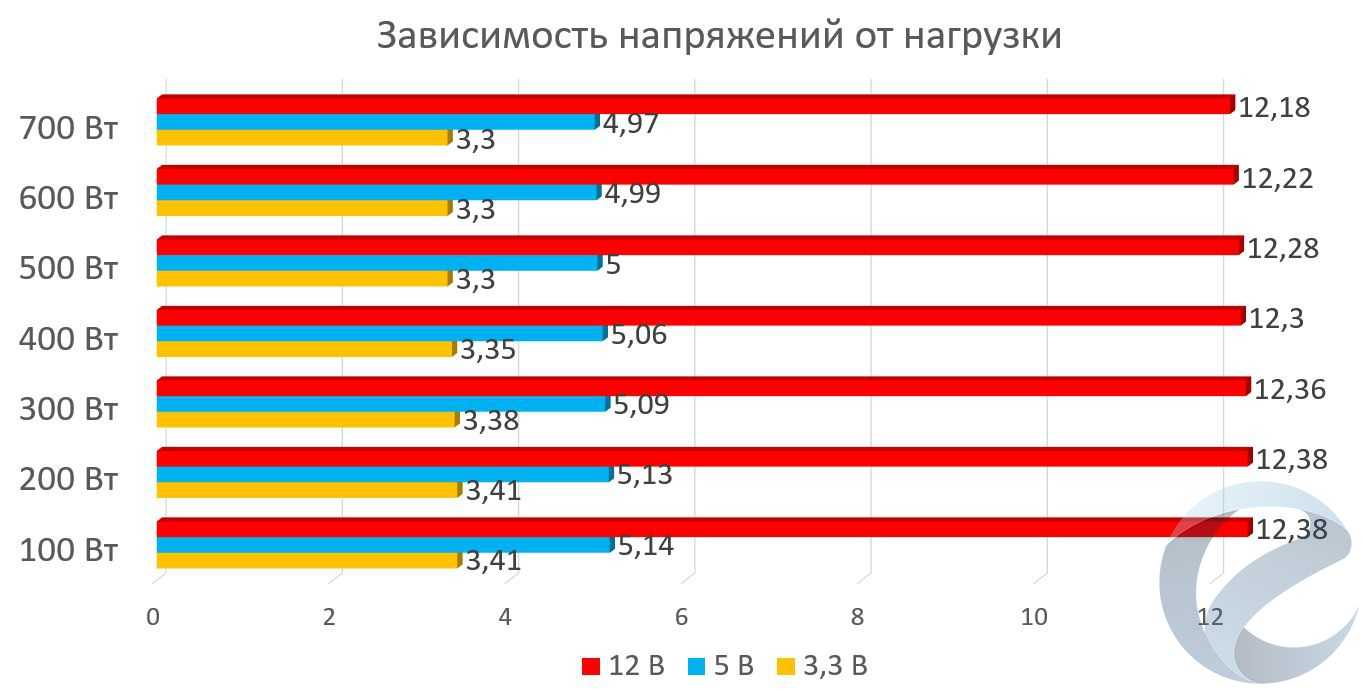

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт, именно такая нагрузка чаще всего идёт на этих линиях в реальной системе.По требованиям стандарта ATX отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В. Посмотрим, какие результаты покажет Thermaltake Smart Pro RGB 750w Bronze.

Что же касается повседневного использования, то тут всё отлично: в нетребовательных программах нагрузка составляет менее 100 Вт, поэтому довольно часто вентилятор на блоке питания просто останавливается, это происходит, когда нагрузка не достигает 10%.

Шум

Как писалось ранее, технология Smart Zero Fan останавливает вентилятор при низкой нагрузке, но даже при максимальной нагрузке блок питания не слышно, ведь его максимальный уровень шума составляет 31 дБ, это очень и очень мало, к примеру, тестовый стенд без нагрузки выдаёт порядка 38 дБ. При желании Smart Zero Fan можно отключить, переключив соответствующий тумблер на задней панели блока питания.

Схемотехника

Thermaltake Smart Pro RGB 650W основан на популярной схеме прямоходового преобразователя. Из особенностей схемотехники можно отметить DC-DC преобразователь во вторичной цепи для линий +3,3 В и +5 В. Для канала +12 В, используется выпрямитель на диодных сборках.

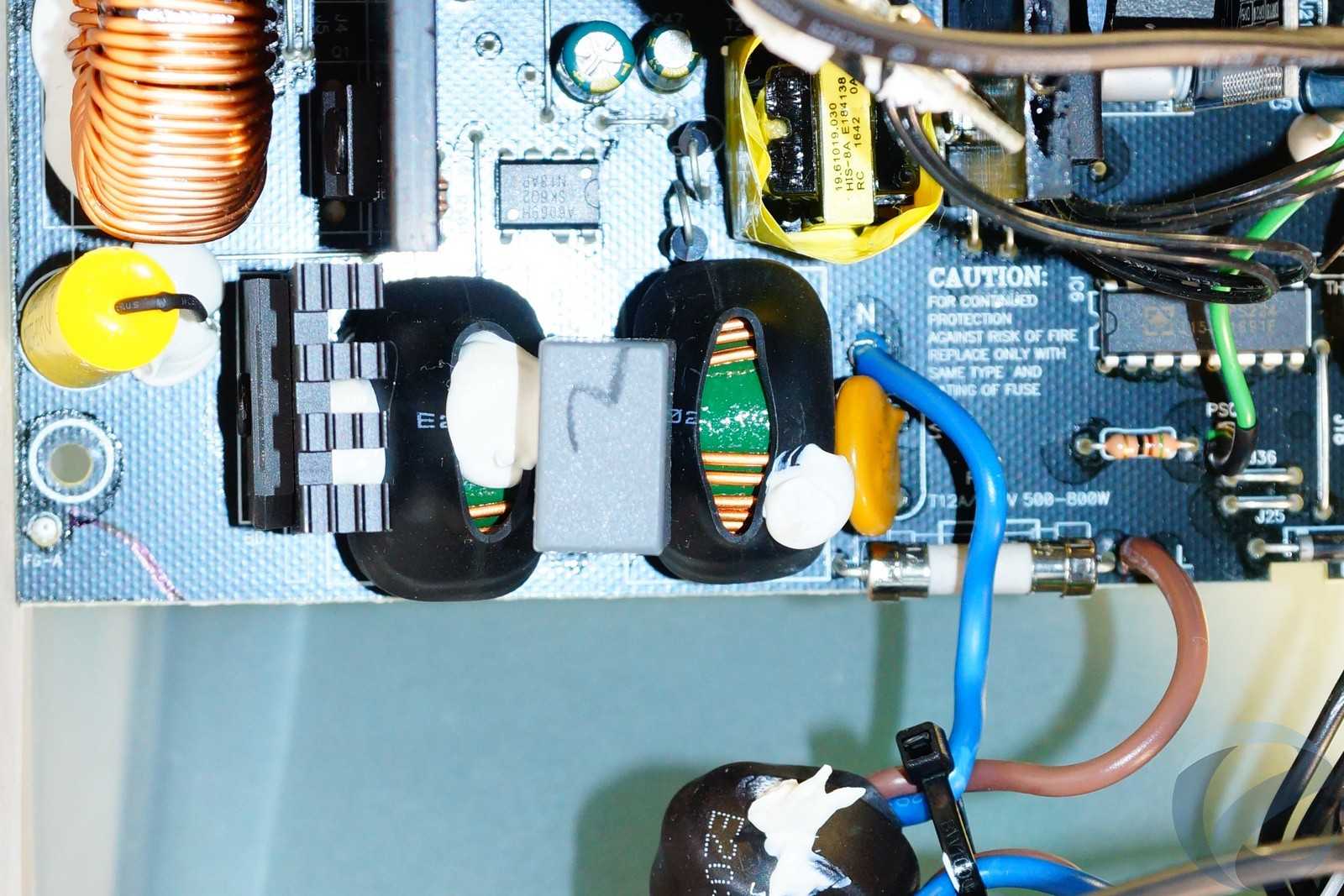

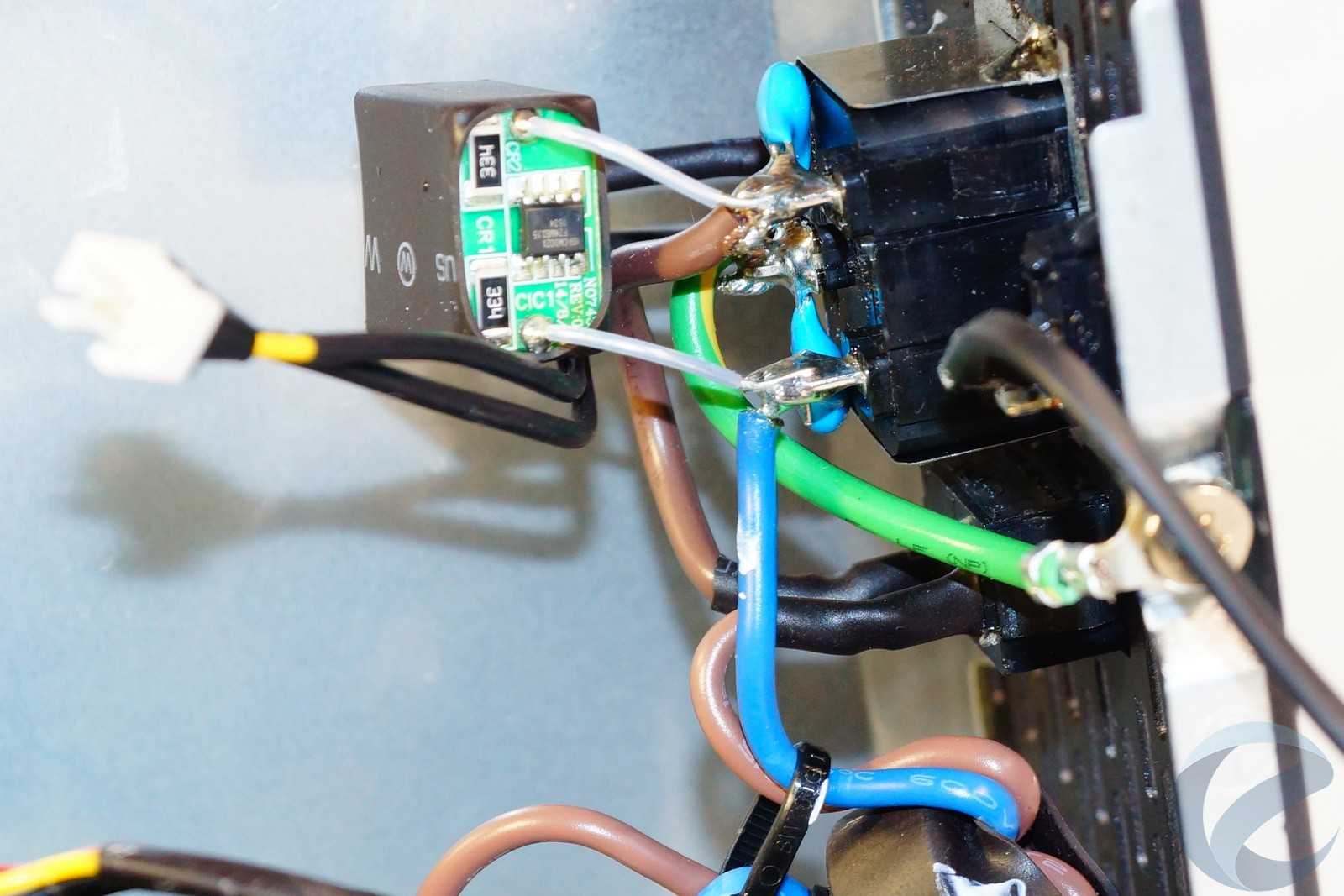

На входе распаян полноценный фильтр. Первое звено непосредственно на розетке: два Y-конденсатора, один Х-конденсатор на котором мы видим пару резисторов и микросхему CMD02X, блокирующую ток и разряжающую данный конденсатор. На краю печатной платы второе звено: плавкий предохранитель, варистор, Х-конденсатор и пара дросселей.

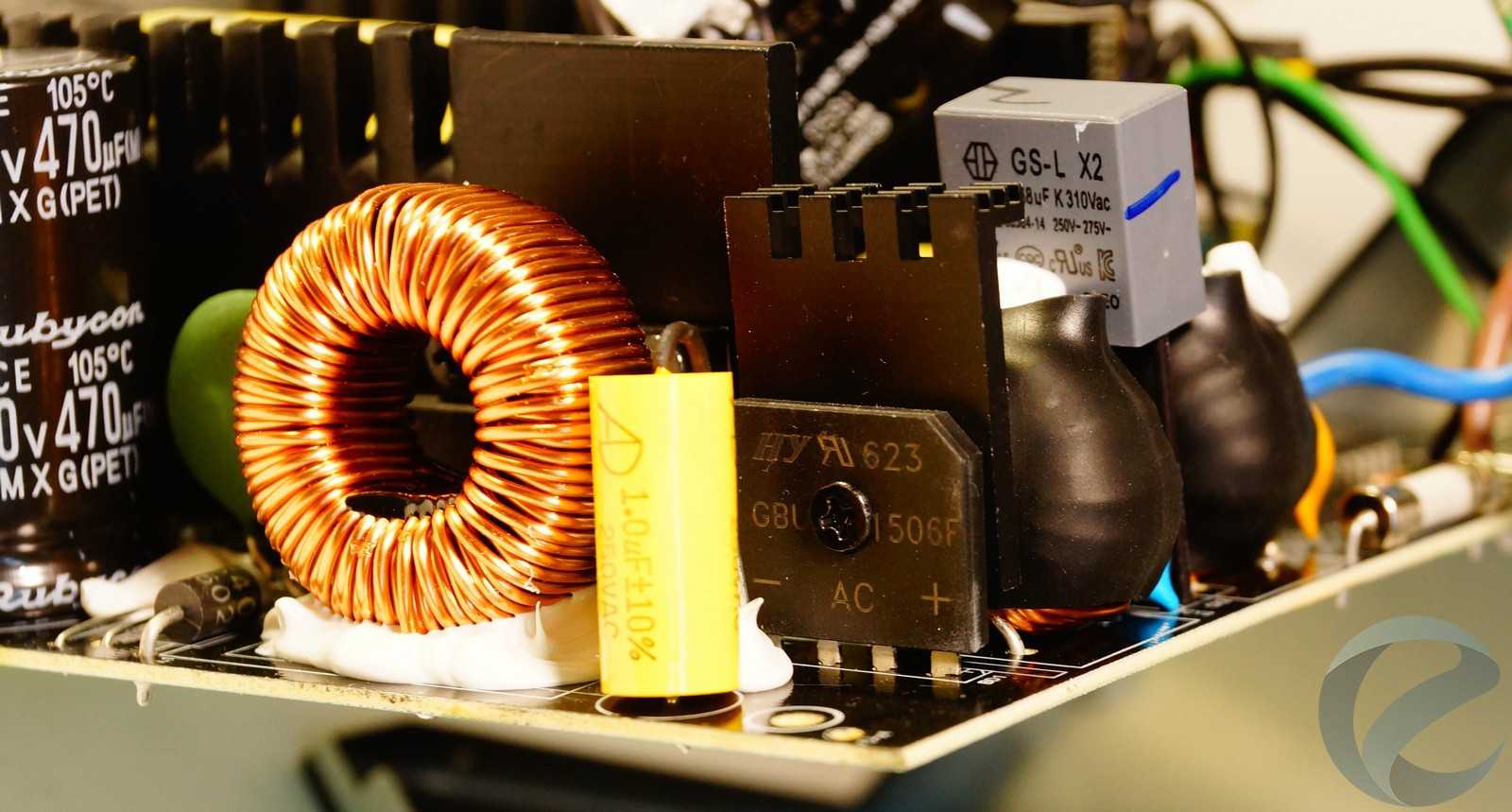

Далее на отдельном радиаторе разместился диодный мост GBU1506F.

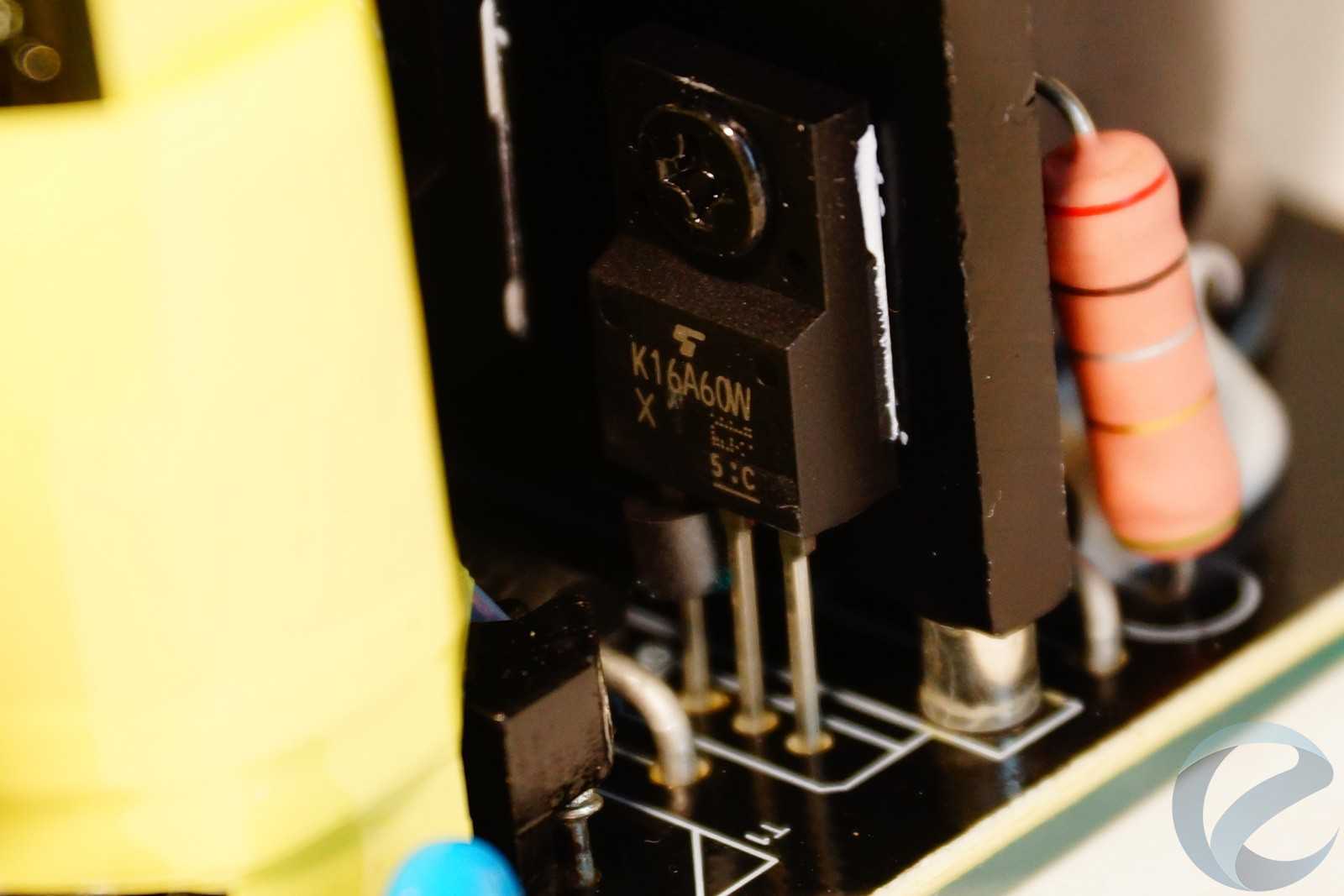

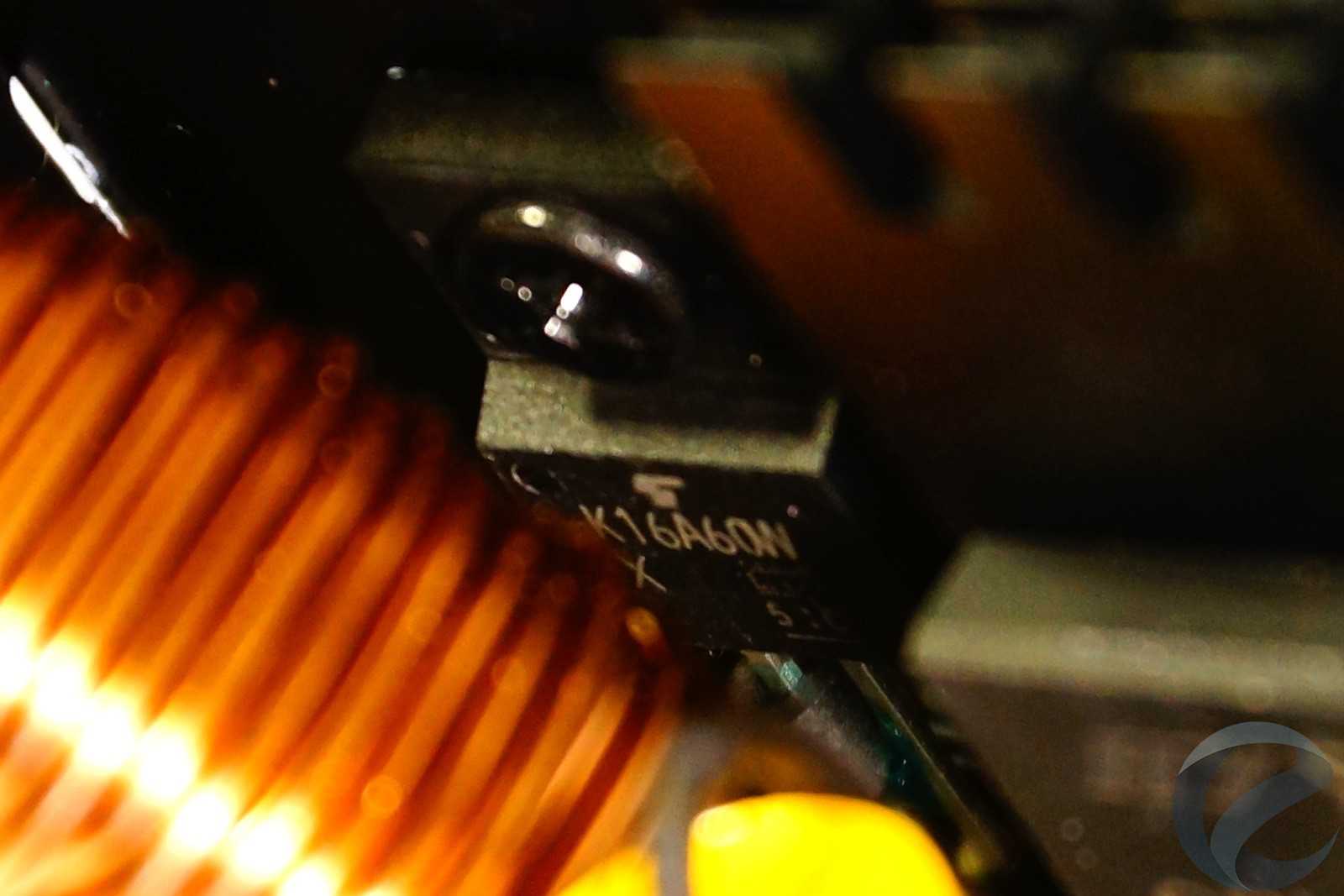

На краю платы располагается APFC преобразователь, дроссель без кожуха или термоусадки. Корректор работает на основе двух транзисторов K16A60W и диода IDH06G65C5, расположенных с одной стороны радиатора. На другой стороне радиатора — пара транзисторов первичного преобразователя K16A60W. Микросхема CM6805BC, отвечающая за работу преобразователя и корректора, распаяна с обратной стороны печатной платы.

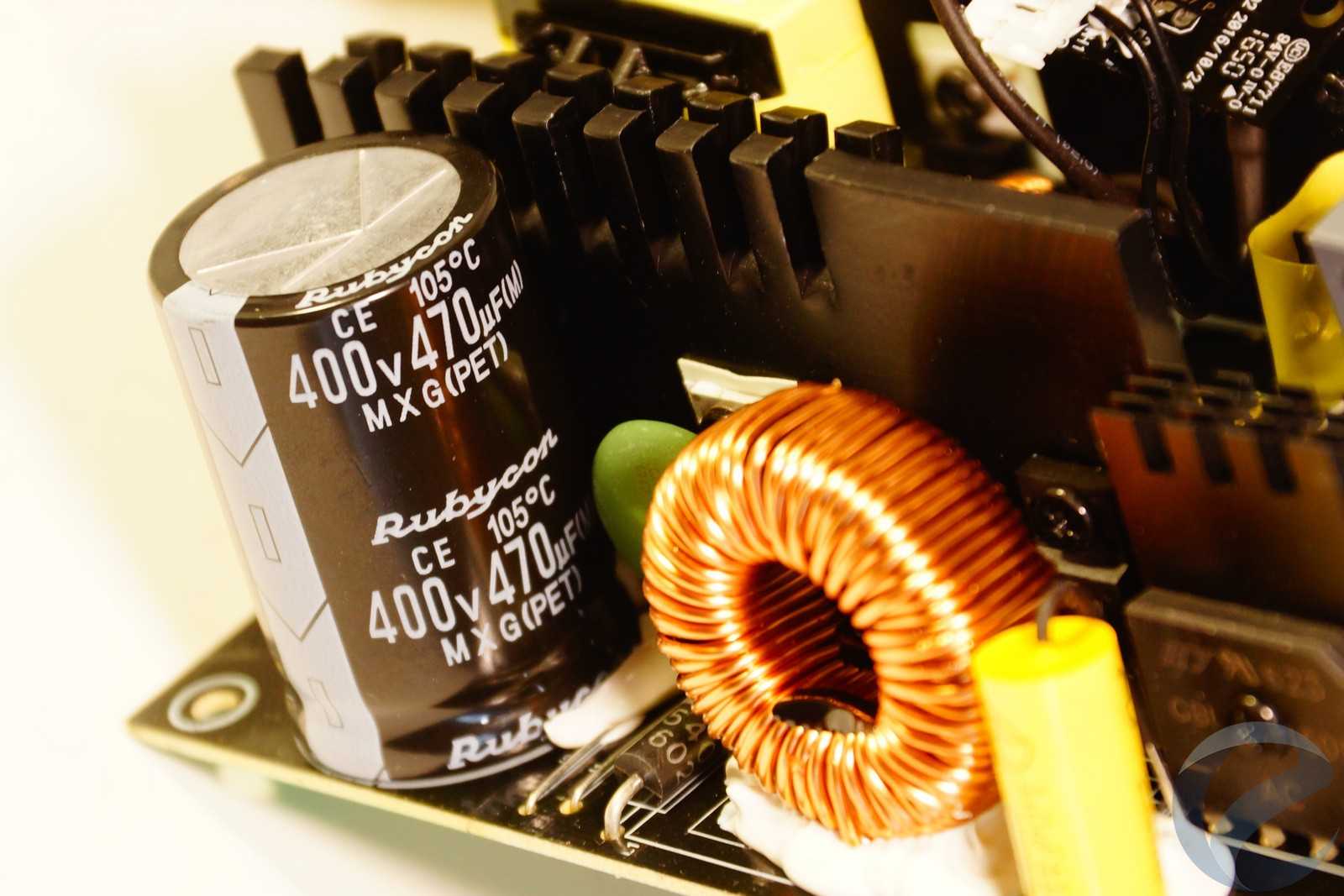

В углу платы разместился сглаживающий конденсатор японского производства Rubycon емкостью 470 мкФ, рассчитанный на напряжение до 400 В и температуру до 105 °C. Этой емкости достаточно для БП данной мощности.

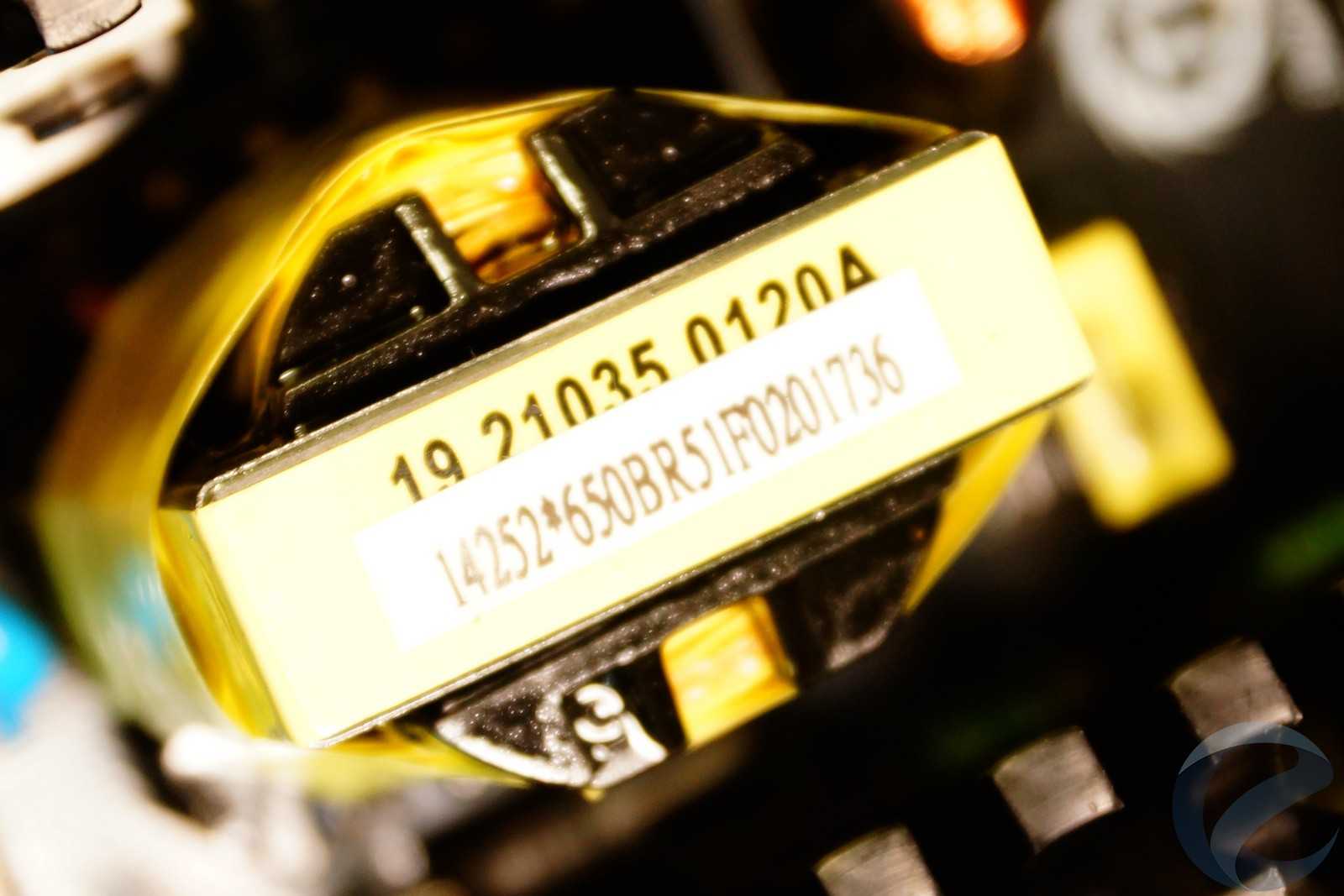

За радиатором находятся два трансформатора: силовой и источника питания.

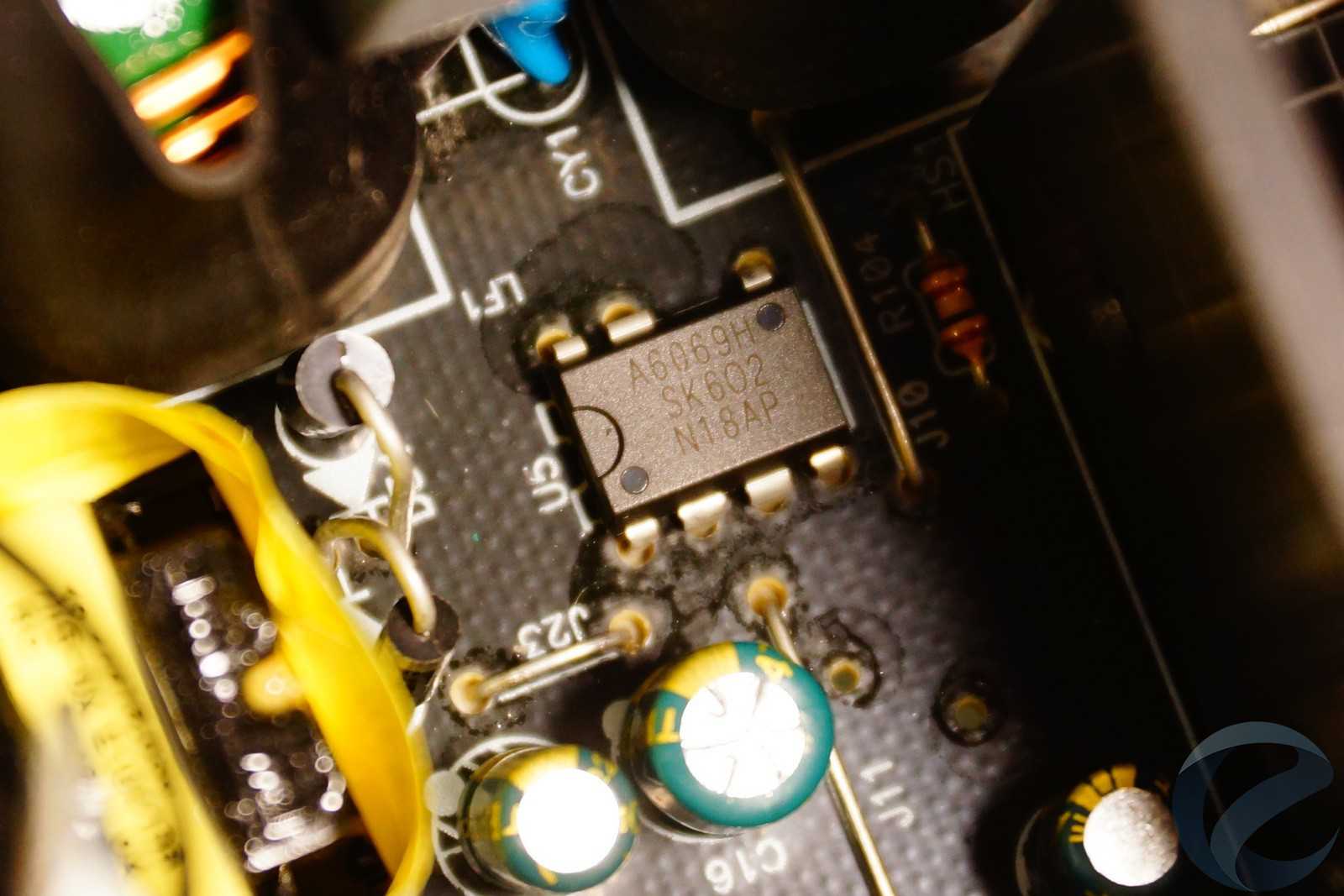

Возле меньшего находиться и источник дежурного напряжения на популярной микросхеме А6069H.

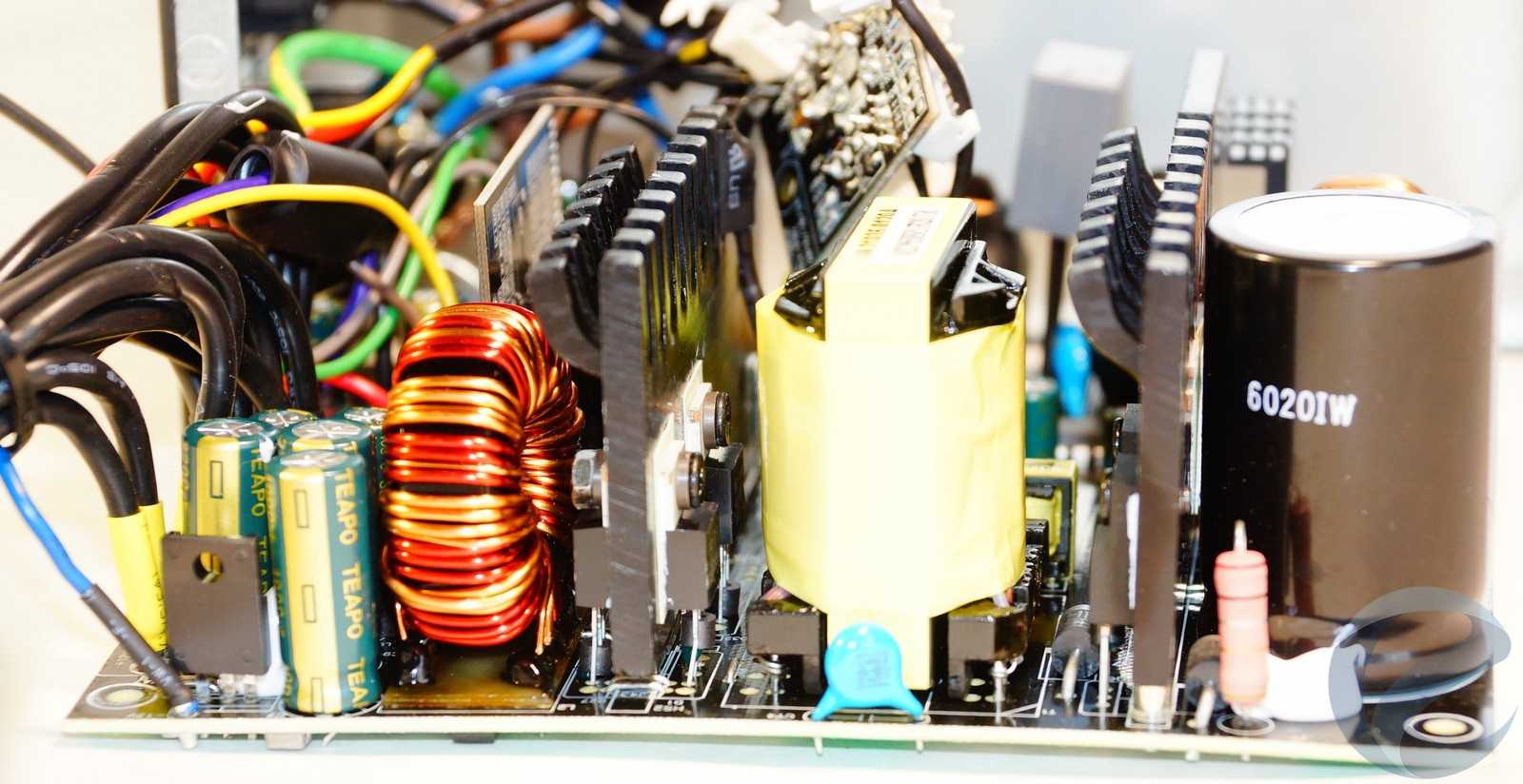

За трансформаторами начинается вторичная цепь. На мощном радиаторе разместились диодные сборки выпрямителя канала +12 В. Четыре диода 40V60CТ контактируют с радиатором через термопрокладки. На этом же радиаторе размещены три терморезистора: два — для информирования цепей защиты и один — для управления вентилятором.

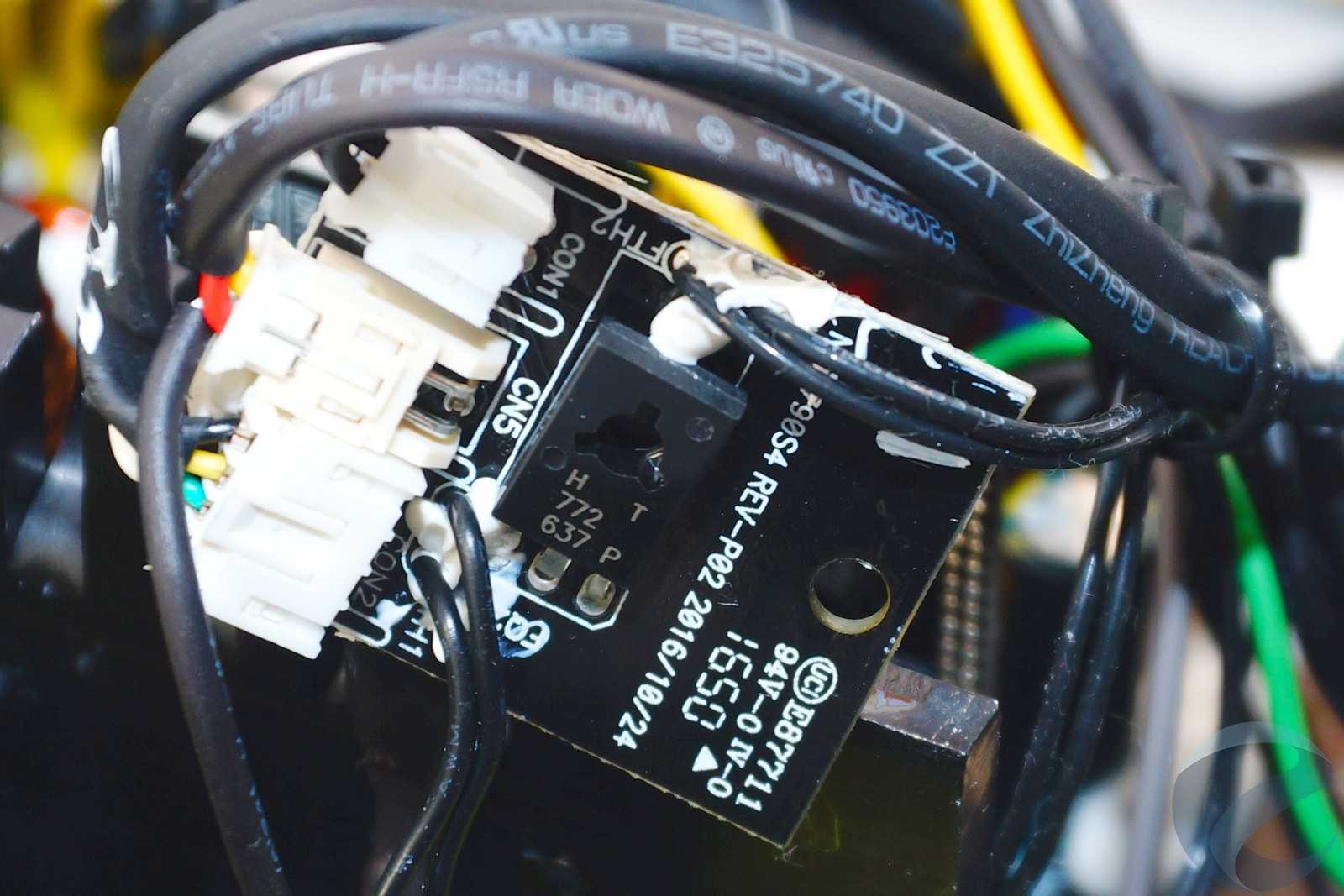

Сверху радиатора прикручена небольшая плата, к которой подключаются кабели от вентилятора.

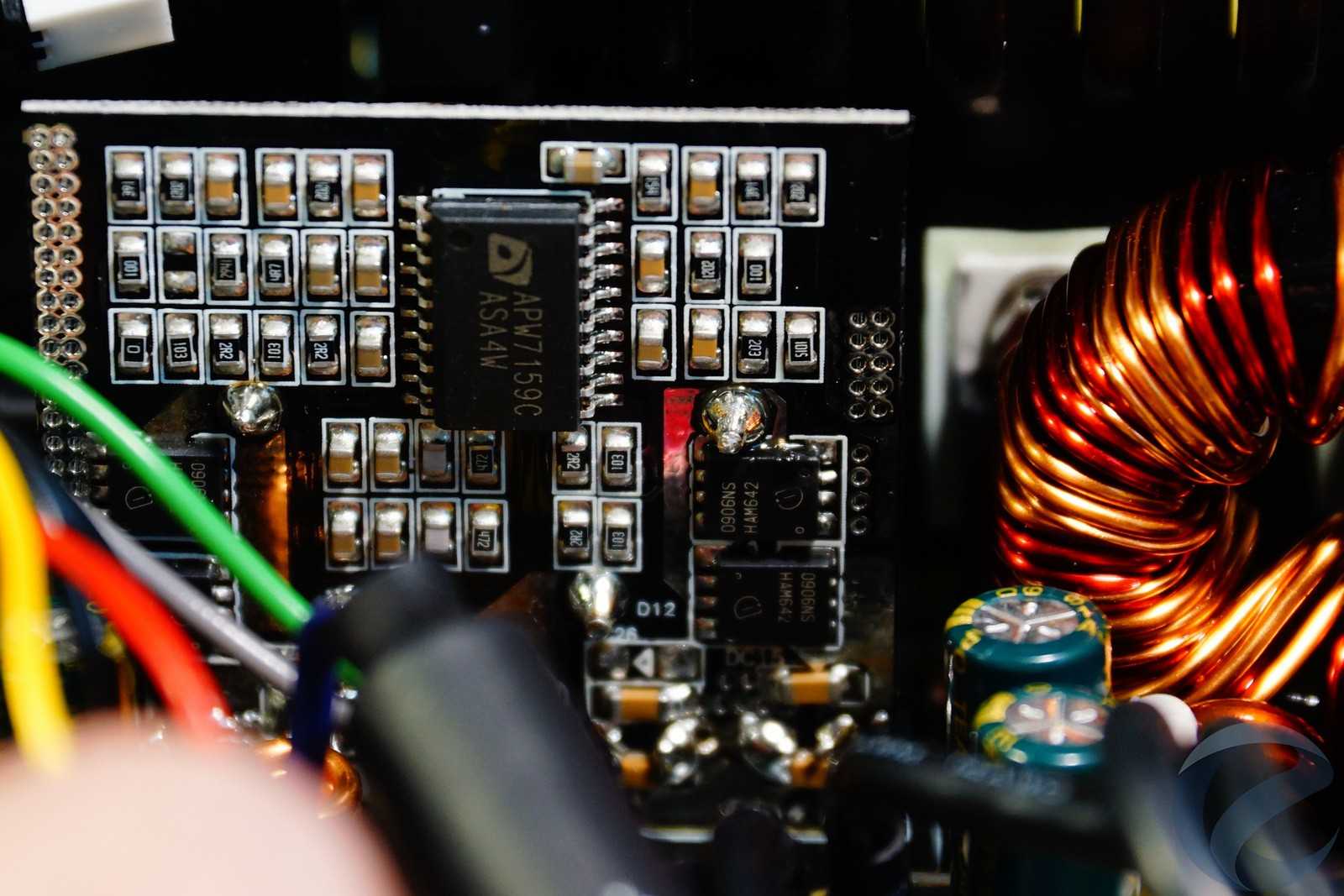

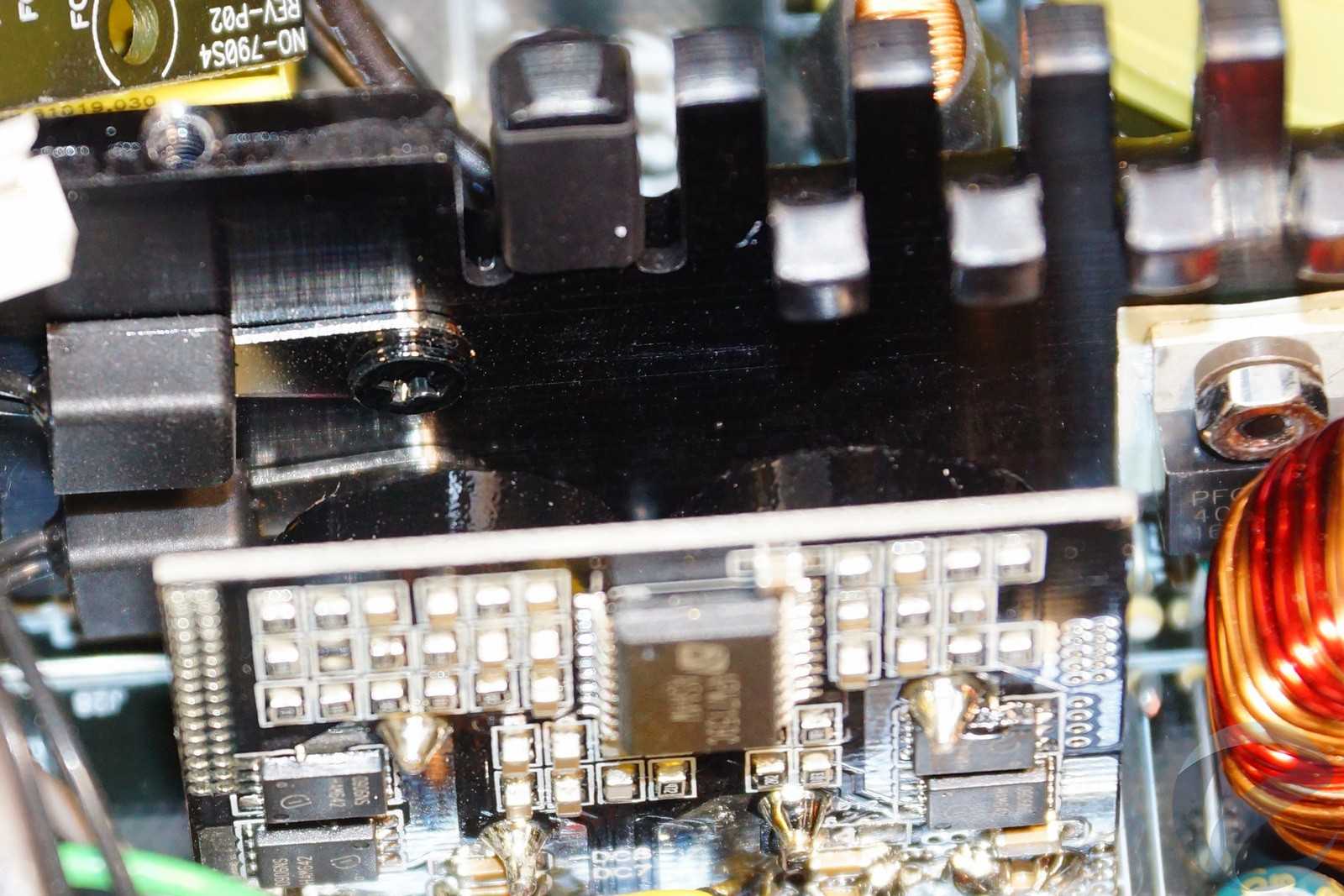

За радиатором находится дроссель 12 В канала и вертикальная плата с DC-DC преобразователями низковольтных каналов. На каждом канале — по паре транзисторов BSC0906NS, управляет их работой ШИМ-контроллер APW7159С.

В выходном фильтре используются электролитические высокотемпературные конденсаторы TEAPO и полимерные конденсаторы.

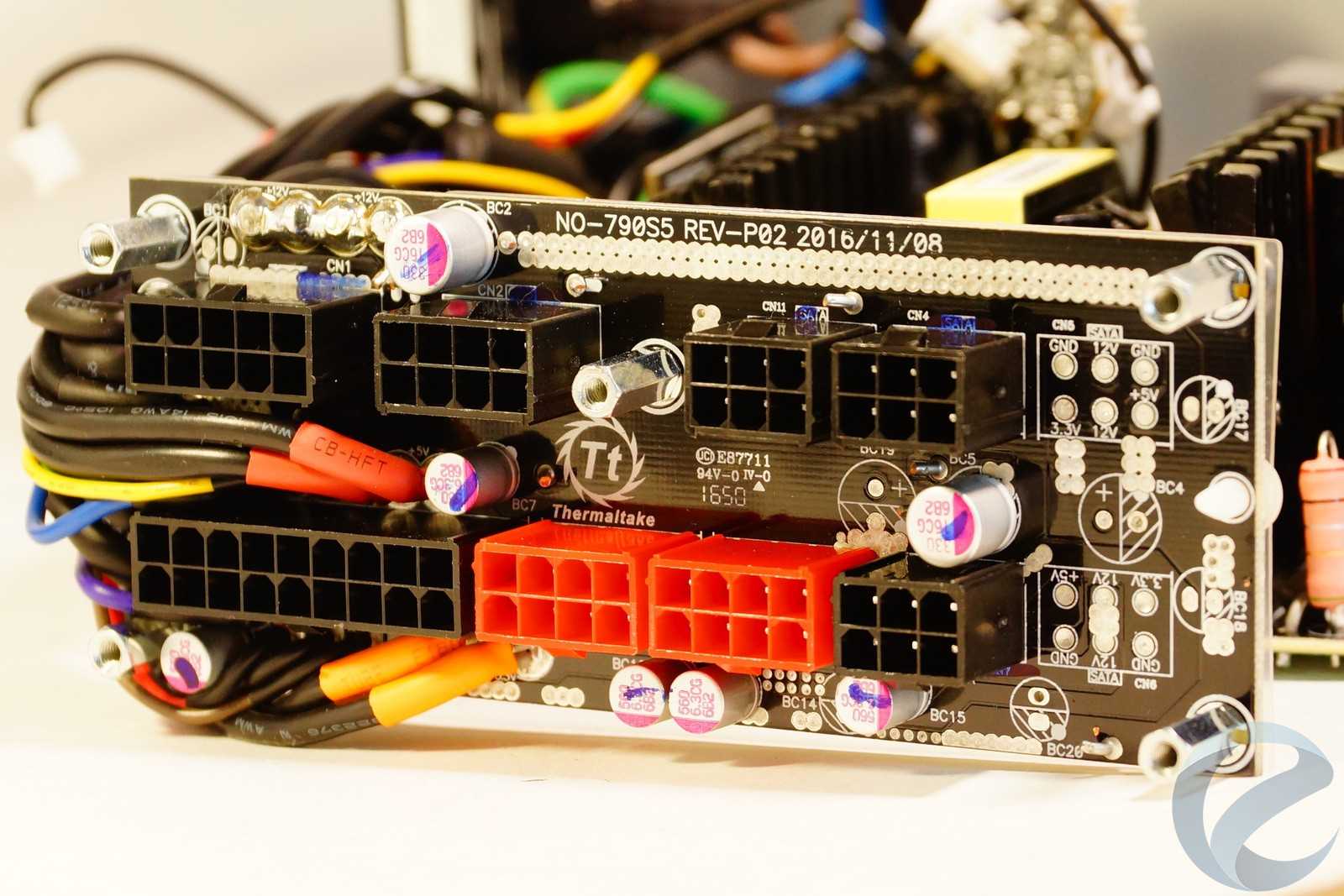

Еще несколько полимерных конденсаторов находятся на плате с разъемами, они дополнительно фильтруют пульсации. С обратной стороны мы видим дорожки, усиленные припоем, и защитный пластиковый экран.

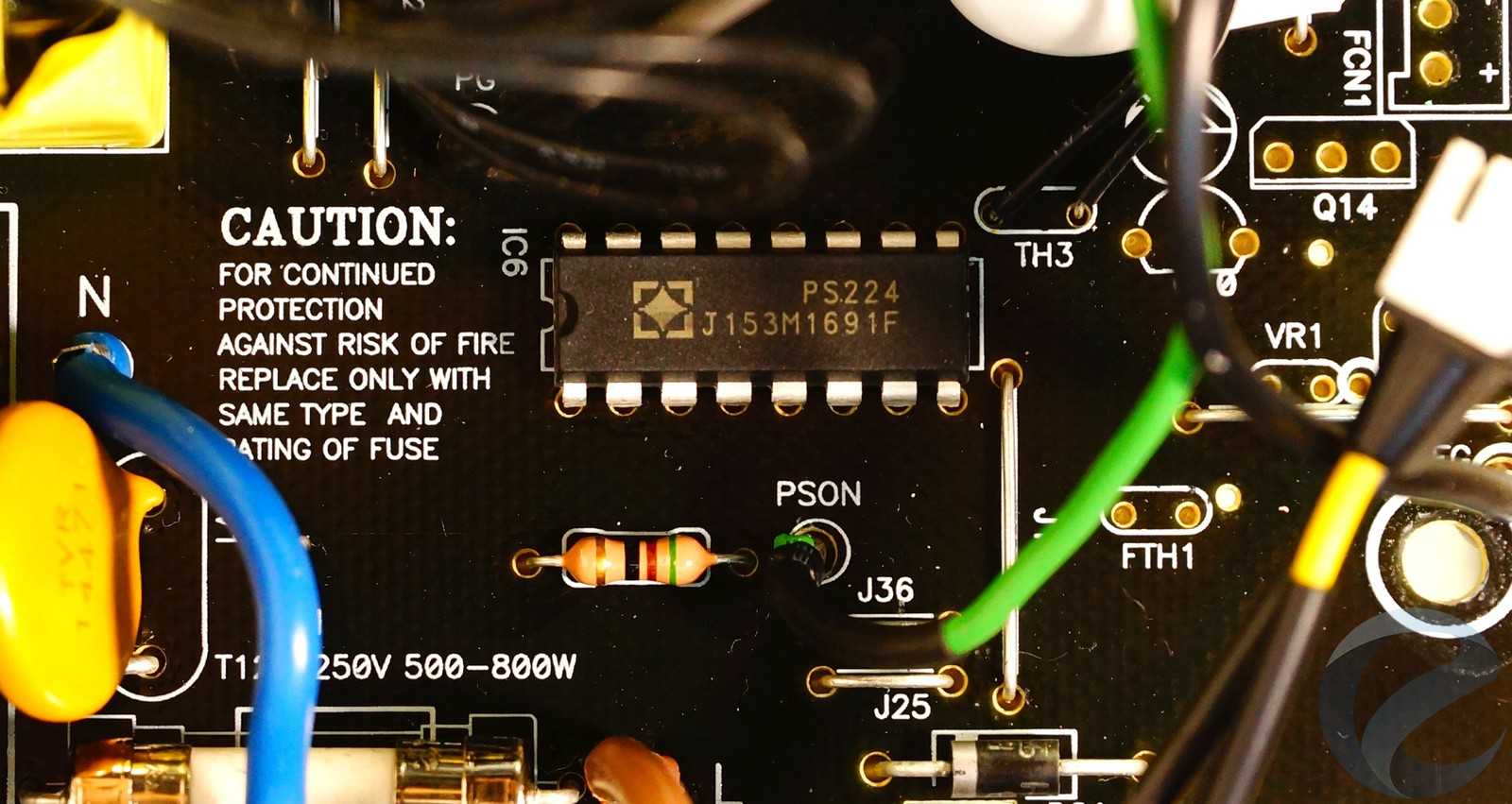

За все виды защиты отвечает микросхема PS223. Заявлена защита от перенапряжения, от сверхтоков, от короткого замыкания и от превышения мощности.

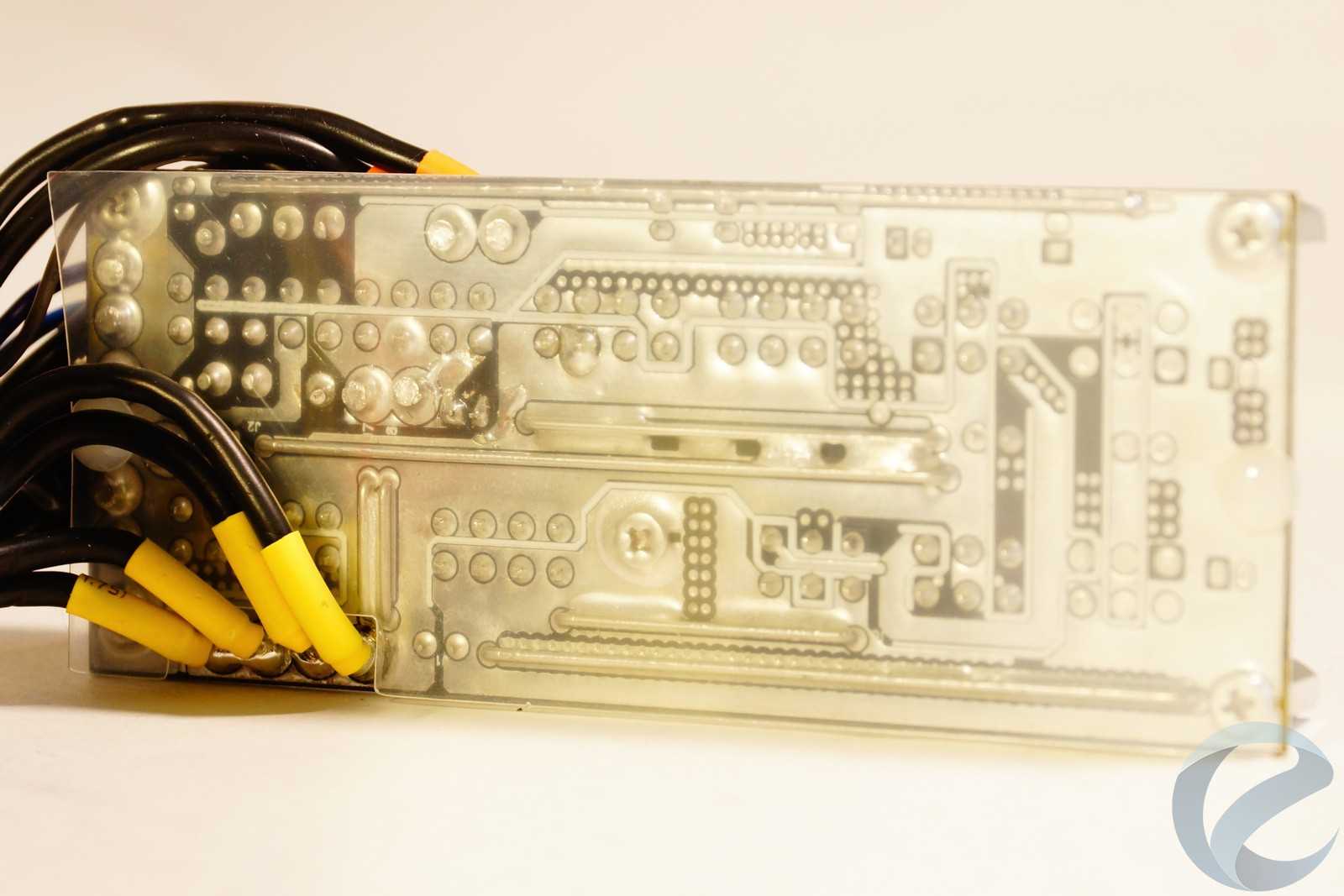

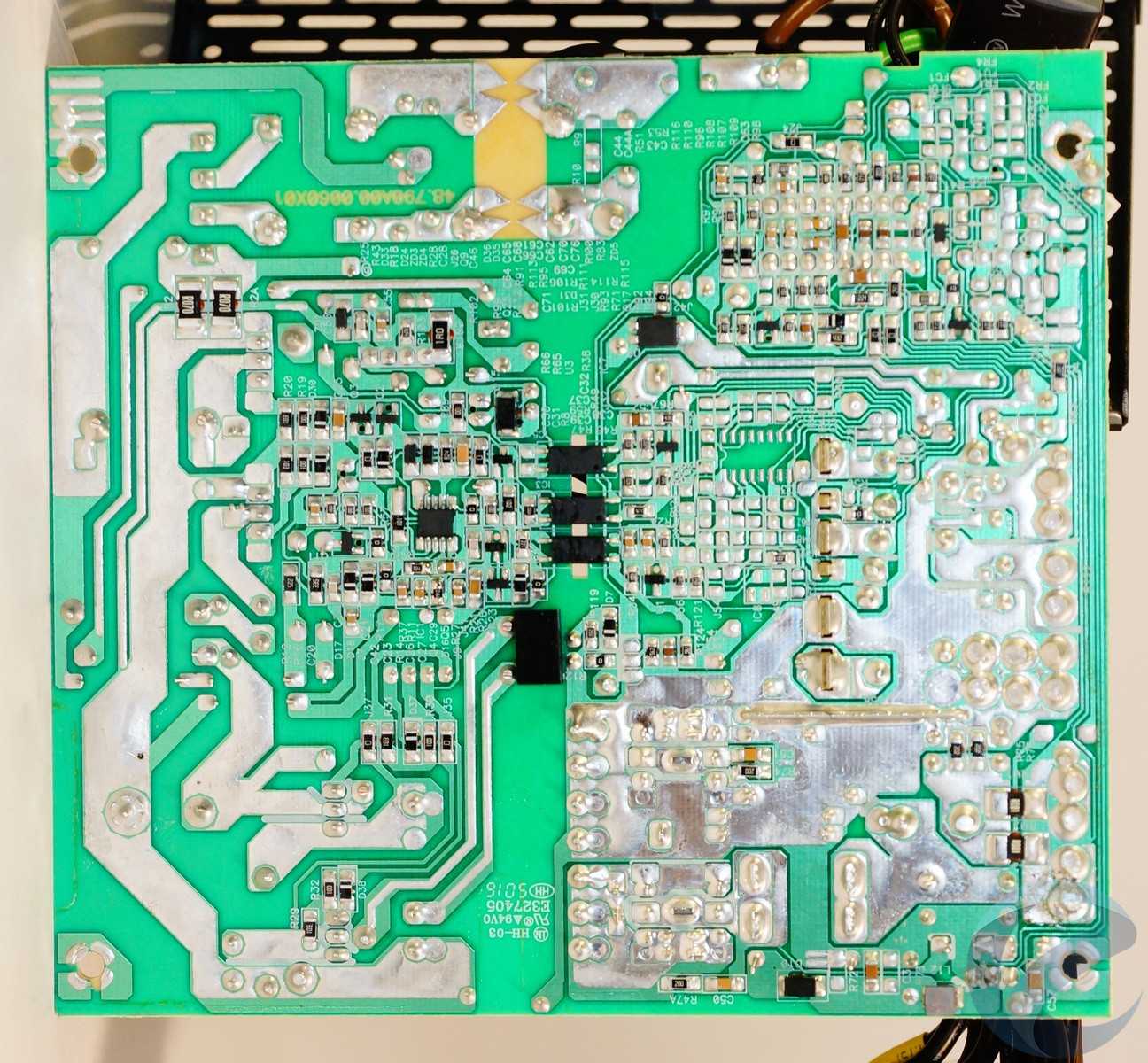

Обратная сторона платы выполнена качественно. Силовые дорожки усилены припоем.

Спецификации

  • Форм-фактор: ATX
  • Мощность: 750 Вт
  • Стандарт: ATX12V 2.4 / EPS12V
  • PFC: активный
  • Система охлаждения: 1 вентилятор (140 мм)
  • Тип разъема для материнской платы: 24 pin
  • Количество разъемов 4+4 pin CPU: 1
  • Количество разъемов 6+2-pin PCI-E: 4
  • Количество разъемов 15-pin SATA: 9
  • Количество разъемов 4-pin IDE: 6
  • Количество разъемов 4-pin Floppy: 1
  • Ток по линии +3.3 В: 22 A
  • Ток по линии +5 В: 22 A
  • Ток по линии +12 В: 62 A
  • Ток по линии -12 В: 0.3 A
  • Ток по линии +5 В Standby: 2.5 A
  • Входное напряжение: 100 — 240 В
  • Сертификат 80 PLUS: Bronze
  • Отстегивающиеся кабели: есть
  • Защита от перенапряжения: есть
  • Защита от перегрузки: есть
  • Защита от короткого замыкания: есть
  • Размеры (ВxШxГ): 86x150x170 мм

Внешний вид

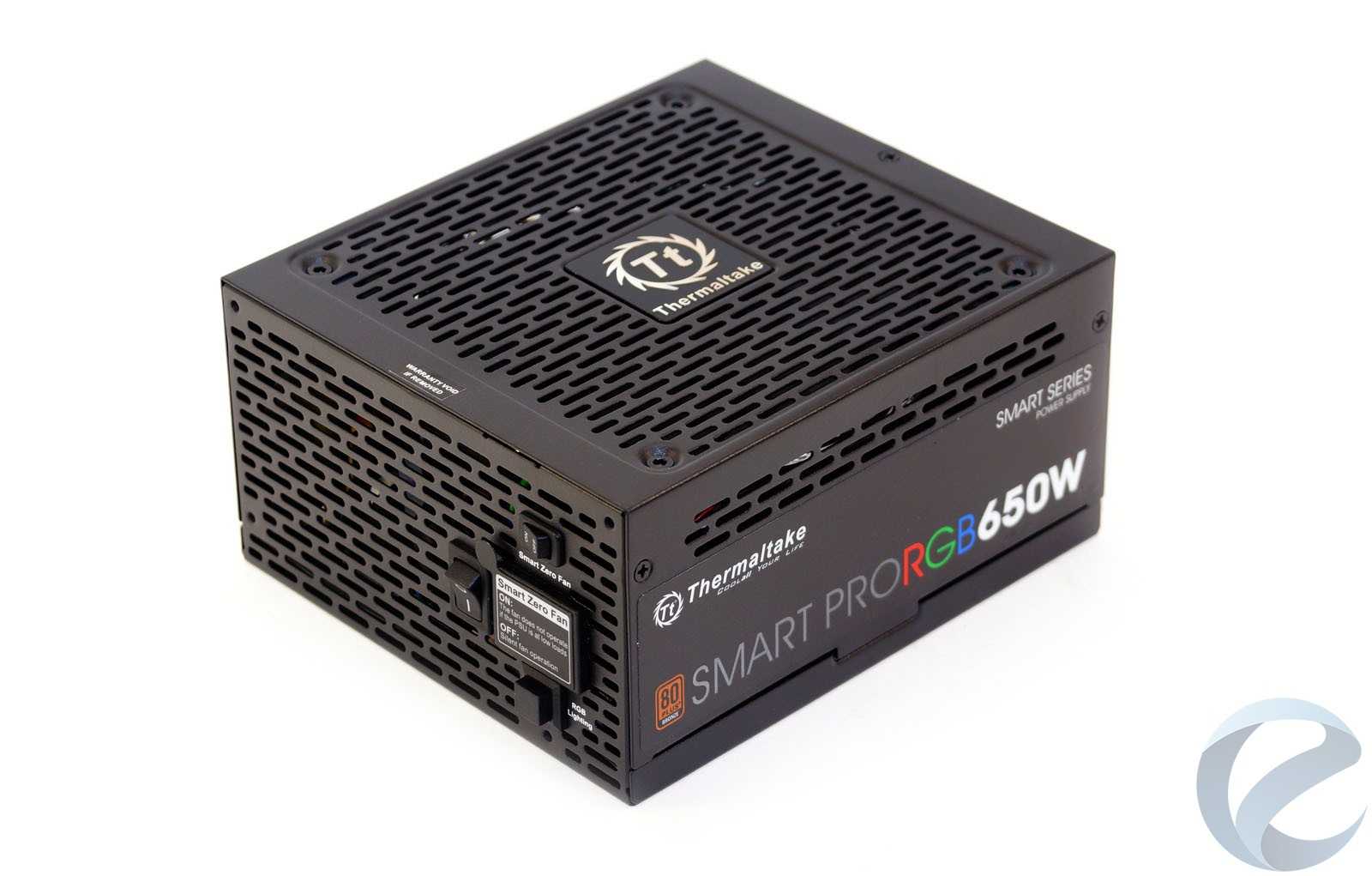

Оригинальный дизайн новых блоков питания Thermaltake мы уже не раз описывали на страницах сайта. И не перестанем отмечать его отличие от традиционных блоков питания, которые мы тестировали еще чаще. Чего только стоит уход от традиционной сотовой перфорации и съемныхрешеток вентиляции. Можно, конечно, поспорить, что перфорация обеспечивает меньший приток воздуха, чемрешетка, но при полупассивном охлаждении и использовании менее нагревающихся комплектующих, это ужене столь и актуально. К тому же современные корпуса с нижним расположением БП не гоняют горячий воздух от компонентов через него, как было раньше в корпусах с верхним расположением БП.

На нижней поверхности имеется вставка с блестящим логотипом компании. На верхней находится наклейка с нагрузочными характеристиками.

На боковых гранях — наклейки с указанием модели и сертификата 80 PLUS.

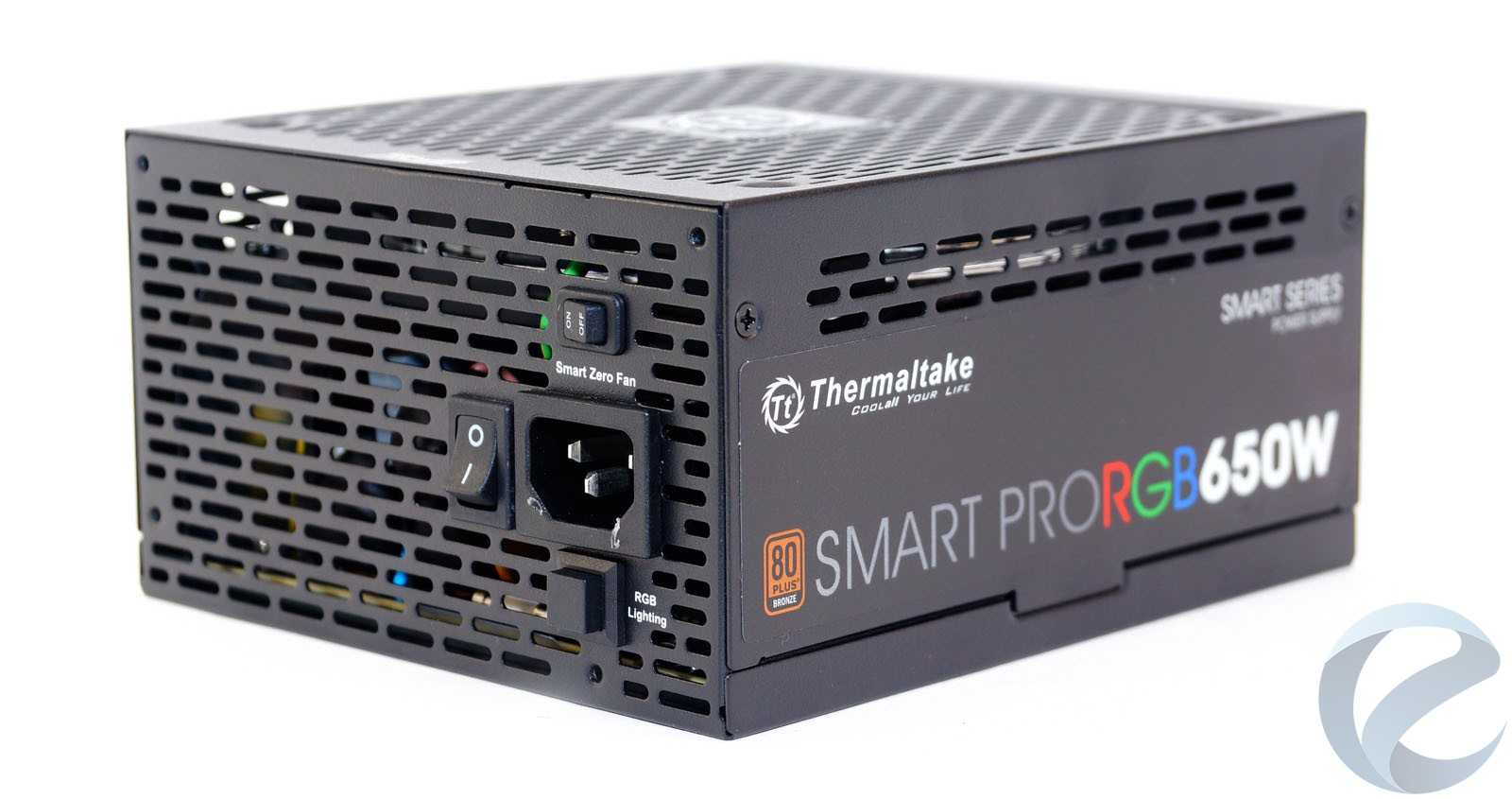

На передней части кроме привычного сетевого гнезда и тумблера включения находятся две дополнительные кнопки: тумблер для переключения режима работы вентилятора(активный и полупассивный) икнопка, переключающая режимы работы подсветки вентилятора.

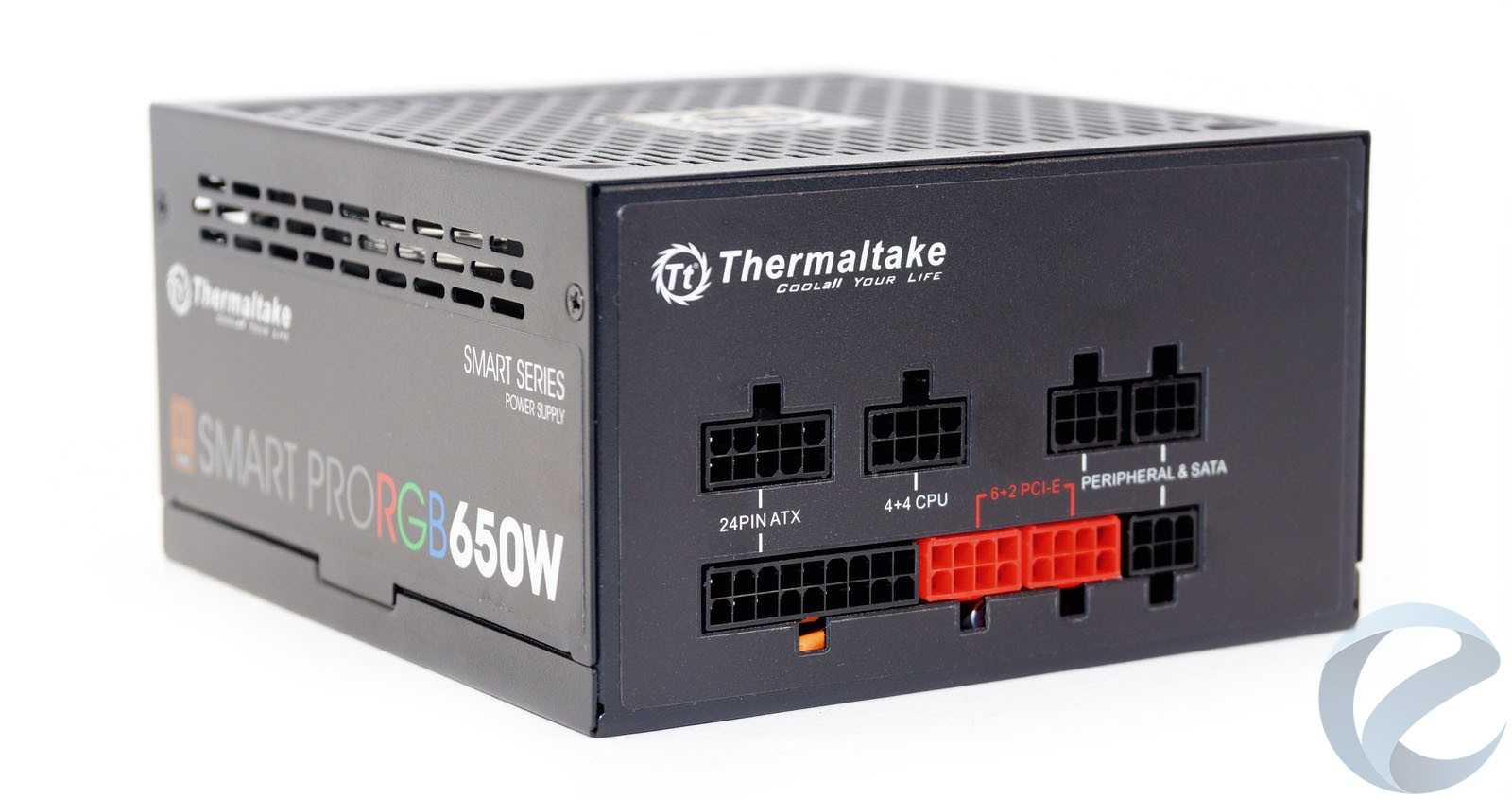

На тыльной стороне в два ряда разместились разъемы для подключения кабелей. Для 24-пин АТХ кабеля два разъема. Разъем для 8-пин кабеля CPU идентичен с разъемами для подключения PCI-e. Последние имеют красную расцветку, поэтому перепутать их сложно. Рядом с ними четыре 6-пин разъема для периферии. На картонной наклейке присутствует маркировка всех разъемов.

Металл корпуса окрашен качественно. Конструкция жесткая и прочная, съемная крышка фиксируется в паз и на шесть винтов под крестовую отвертку. На одном из винтов имеется гарантийная наклейка.

Упаковка и комплектация

Блок питания поставляется в картонной коробке с цветной полиграфией. В оформлении традиционно используется черный цвет. Красная полоса сверху обозначает принадлежность к бронзовому сертификату.

На лицевой стороне изображен сам блок питания с радужной кольцевой подсветкой. На самом деле именно такой подсветки у данной модели нет. Обещанное RGB будет присутствовать только в одном режиме с изменяющейся цветовой гаммой. Блок питания без программного управления, поэтому имеются только предустановленные цветовые профили.

Дополнительно на лицевой стороне указаны основные преимущества модели Smart Pro RGB 650W: нулевой режим вращения вентилятора, полностью модульная конструкция кабелей, японский конденсатор и семь лет гарантии.

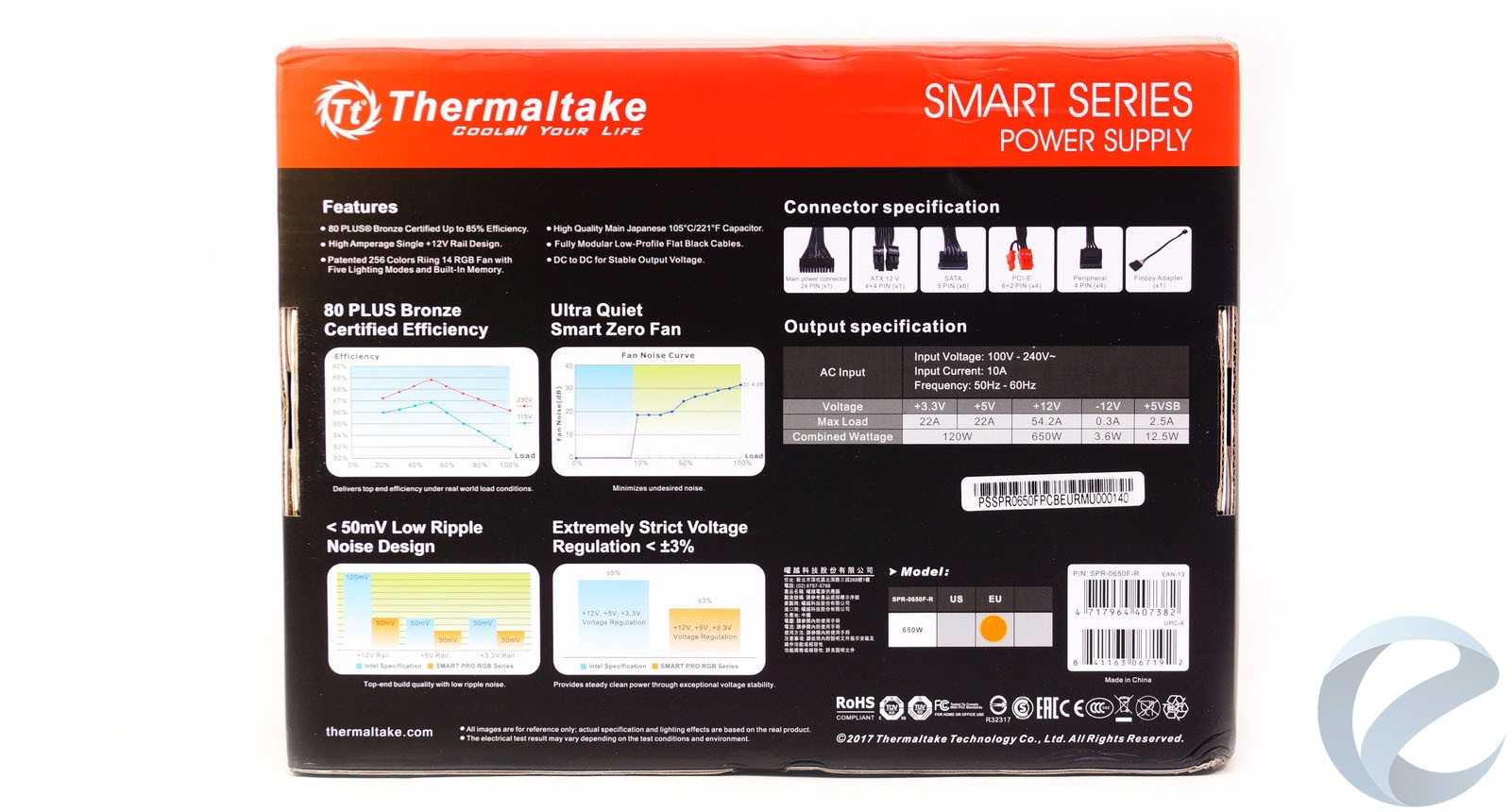

На обратной стороне кроме этого указано наличие одной линии +12В и использование DC-DC преобразователя в схемотехнике. Здесь же мы видим информацию о количестве разъемов и нагрузочные характеристики. В виде графиков представлена эффективность, уровень шума вентилятора в зависимости от оборотов и графики пульсаций и стабильности напряжений.

На боковых сторонах упаковки дана более подробная информация о переключении режимов подсветки, всего их пять и плюс режим полностью отключенной подсветки.

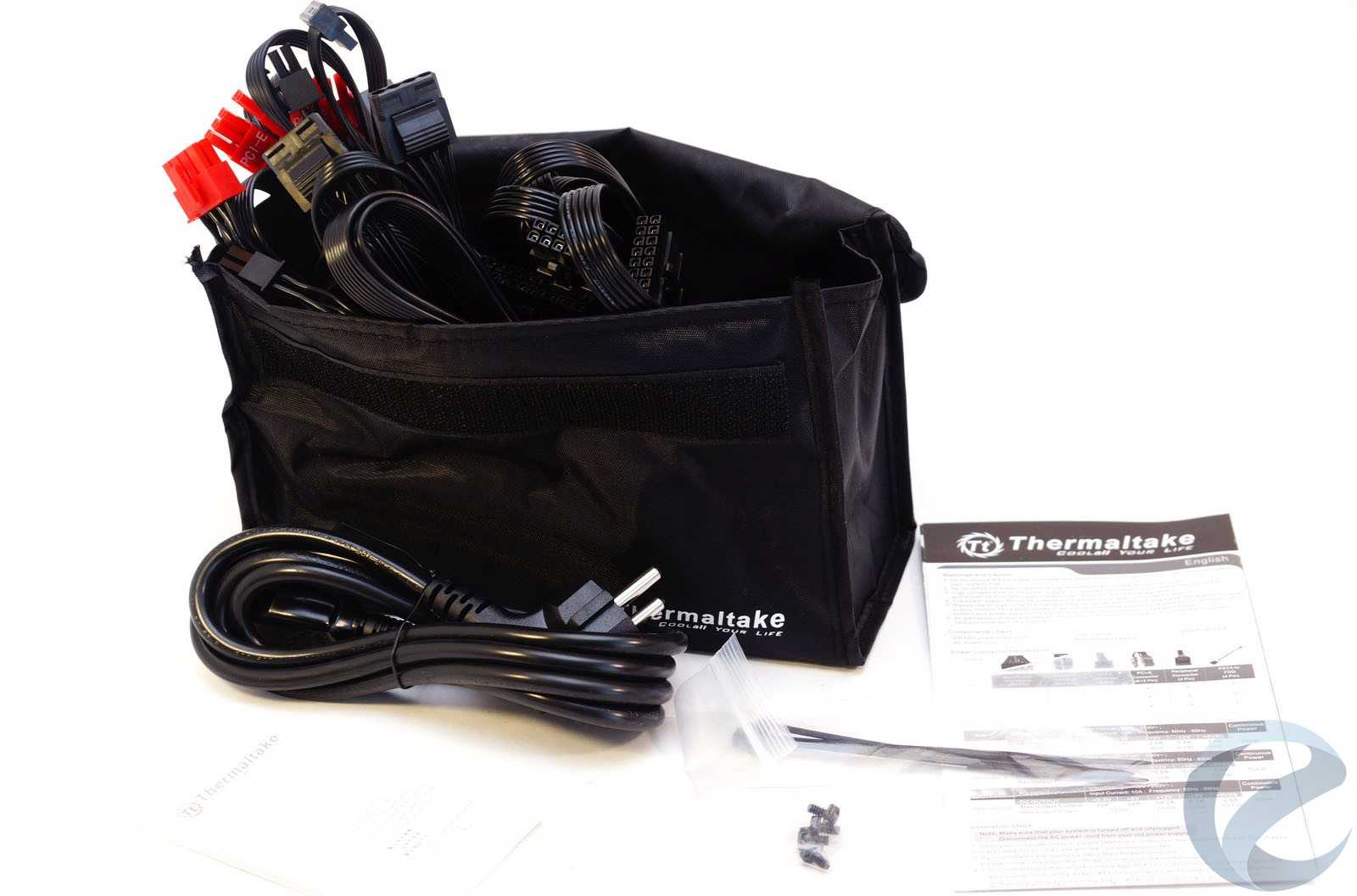

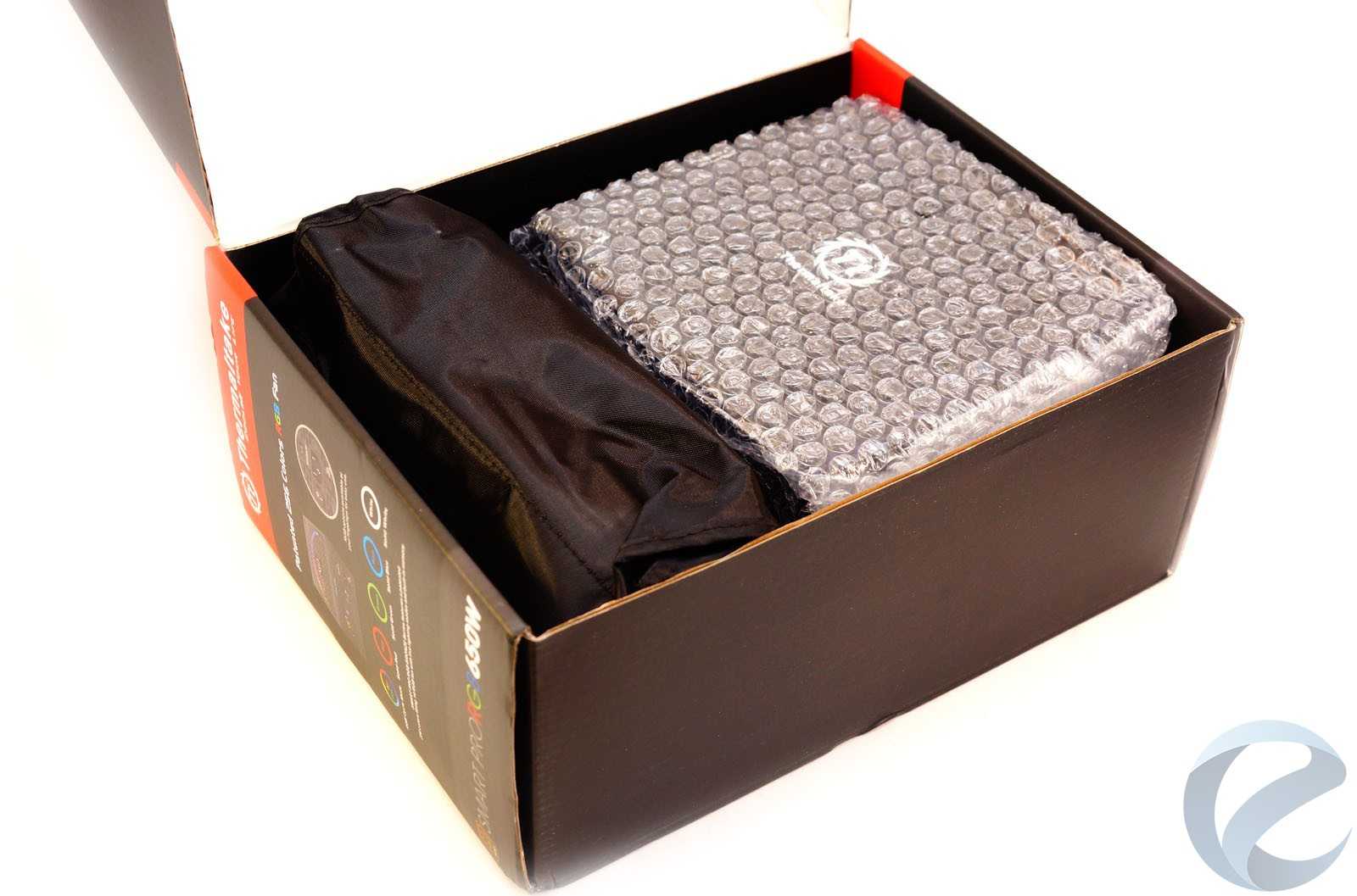

В коробке находится сам блок питания, упакованный в пупырчатую пленку и тканевая сумка с комплектом кабелей. На дне коробки находится полиуретановая прокладка. Для надежности транспортировки не лишнейтакая же прокладкабыла бы и сверху.

В комплекте находится краткое руководство пользователя на нескольких языках, гарантийный талон, четыре винта для крепления и несколько пластиковых одноразовых стяжек.

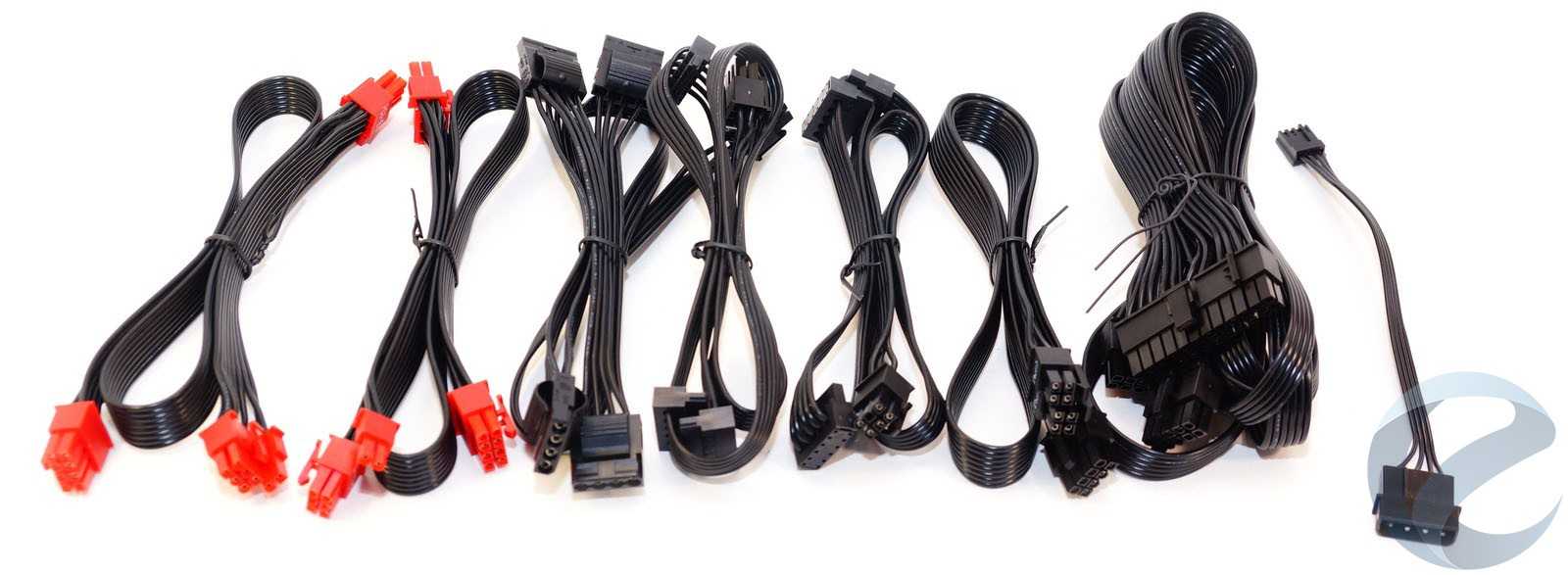

В сумке расположен весь комплект кабелей:

  • Основной кабель 24 пин, до системной платы – 60 см;
  • Кабель питания CPU 4+4 пин – 65 см;
  • Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 50 + 15 см;
  • Два кабеля SATA с тремя коннекторами – 50+15+15 см;
  • Один кабельMOLEX на четыре коннектора 50+15+15+15 см;
  • Переходник с MOLEX на FDD 15 см;
  • Сетевой кабель – 150 см.

Все кабели плоские, довольно мягкие и окрашены в черный цвет; калибр — 18AWG и 16AWG. Коннектор основного кабеля не разборный, коннектор питания CPU 4+4 без защелок.

Вывод

Изначально Thermaltake Smart Pro RGB 750w Bronze показался не совсем надёжным — 80 Plus Bronze не самая лучшая защита для устройств такого уровня и ценового сегмента, но после тестов опасения развеялись — блок превзошёл ожидания и развеял все сомнения.Отдельно хочется отметить уровень шума и подсветку. Если первого совсем нет (и это отлично), то подсветку очень хорошо видно — плавные переливы цветов украсят внутреннюю часть любого корпуса. Разумеется, девайс преимущественно подойдёт для людей, у которых внешний вид стоит на первом месте, иначе нет смысла в подсветке, но даже если для это и не совсем главное, Thermaltake Smart Pro RGB 750w Bronze можно считать идеальным вариантом по соотношению цена/качество.

Плюсы

  • соответствие стандарту 80 PLUS Bronze с большим отрывом в плюс;
  • отличная схемотехника и элементная база с использованием высококачественных японских конденсаторов;
  • полностью модульная система кабелей;
  • кабели сделаны в виде гибких плоских шлейфов, удобных при кабель-менеджменте;
  • наличие четырех 6+2-контактных разъемов PCIe;
  • использование надежного гидравлического подшипника в основе вентилятора;
  • бесшумная система охлаждения;
  • наличие многоцветной LED-подсветки;
  • 7 лет гарантии.

Минусы

Заключение

Блок питания Thermaltake Smart Pro RGB 650W Bronze Fully Modular оставляет неоднозначное впечатление.

В целом — это очень качественный источник питанияс хорошей стабилизацией напряжений и надежными комплектующими. Важный момент – реализация DC-DC преобразователя во вторичной цепии японский высоковольтный сглаживающий конденсатор.

Оригинальный дизайн и эксклюзивная подсветкаплюс полностью модульная система кабелейделают данный блок питания вне конкуренции среди решений с сертификатом 80 PLUS Bronze.

Но имеется и несколько спорных моментов. Цена данного блока питания в 6000 рублей заставляет задуматься. Заэту цену вполне можно найти БП хоть и без подсветки, но соответствующего качества с сертификатом 80 PLUS Gold. А «бронзовые» модели с частично модульными кабелями стоят значительно меньше.

Аргумент в виде режима FanZeroтакже спорен. Дело в том, что данный режим настроен довольно странно. Вентилятор начинает вращаться с нагрузки в 10%от 650 Вт это всего 65 Вт. Многие современные компьютерные сборки столько потребляют в простое. На нашем тестовом стендедаже во время бездействиявентилятор останавливался очень редко и на короткие промежутки времени. Скорее всего вентилятор будет практически всегда в активном режиме. Будет лучшеподнять порог до 20% от нагрузки для модели мощностью 650 Вт.

Плюсы:

  • Оригинальный дизайн;
  • Наличие подсветки:
  • Стабильные напряжения;
  • Модульная конструкция кабелей;
  • Тихий вентилятор с пассивным режимом работы;
  • 7 лет гарантии;
  • Качественные комплектующие;
  • Высокая эффективность.

Минусы:

  • 10% порог нагрузки для режима FanZero;
  • Высокая цена;
  • Одинаковые разъемы для подключения CPU и PCI-Е;
  • Ограниченные возможности по настройке RGB подсветки.
