Память
1.Поддержка RAID 1
Asus X99-Deluxe II
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
2.Поддержка RAID 10 (1+0)
Asus X99-Deluxe II
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
3.Поддержка RAID 5
Asus X99-Deluxe II
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.
4.Поддержка RAID 0
Asus X99-Deluxe II
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.
5.Поддержка RAID 0+1
Asus X99-Deluxe II
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.
ASUS LiveDash

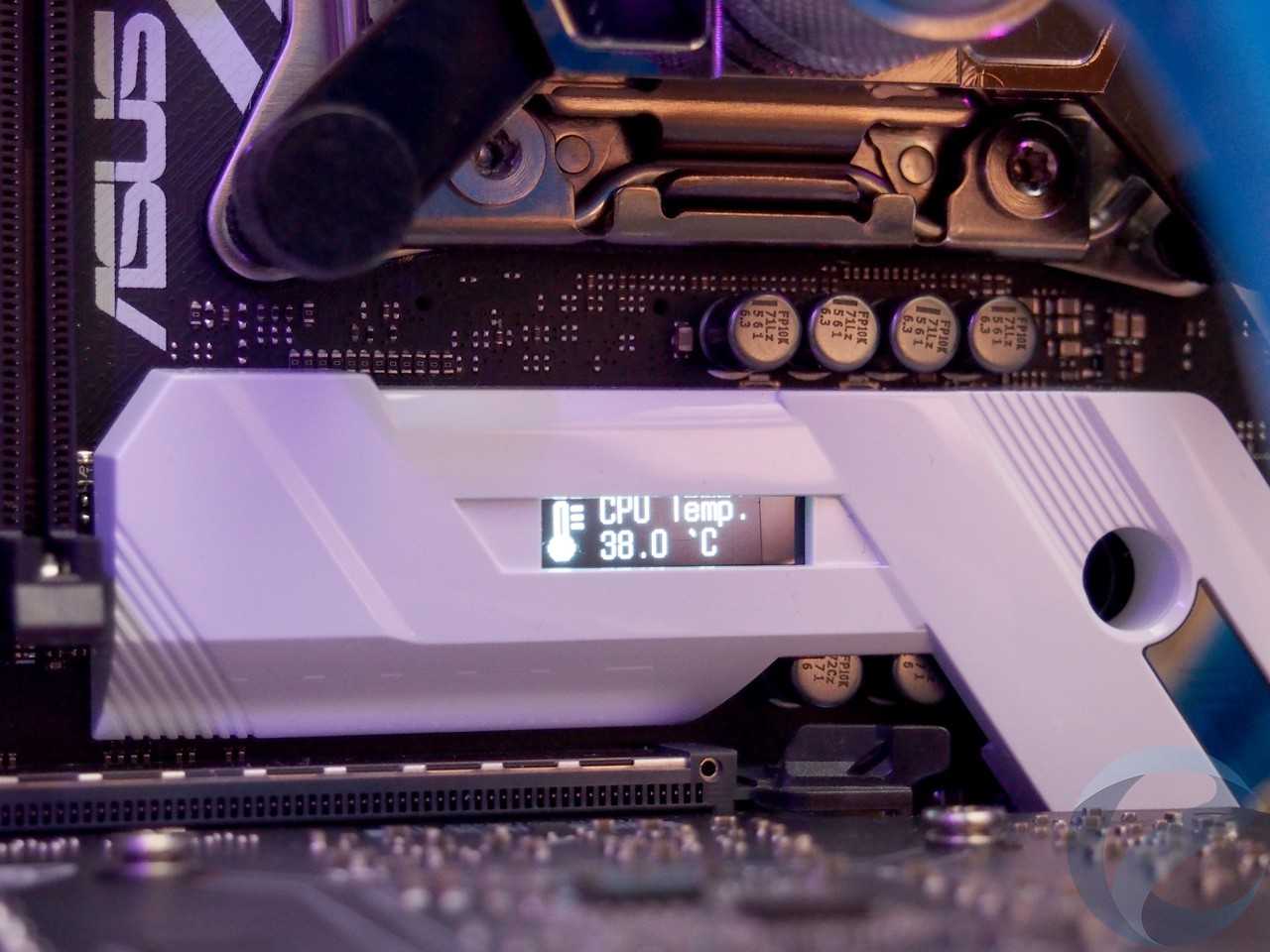

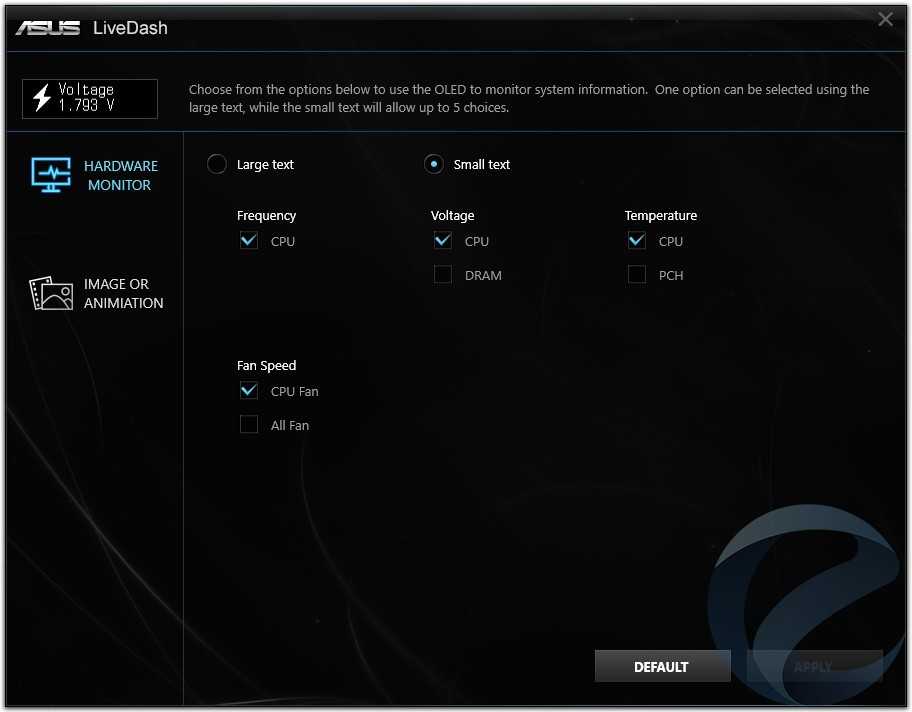

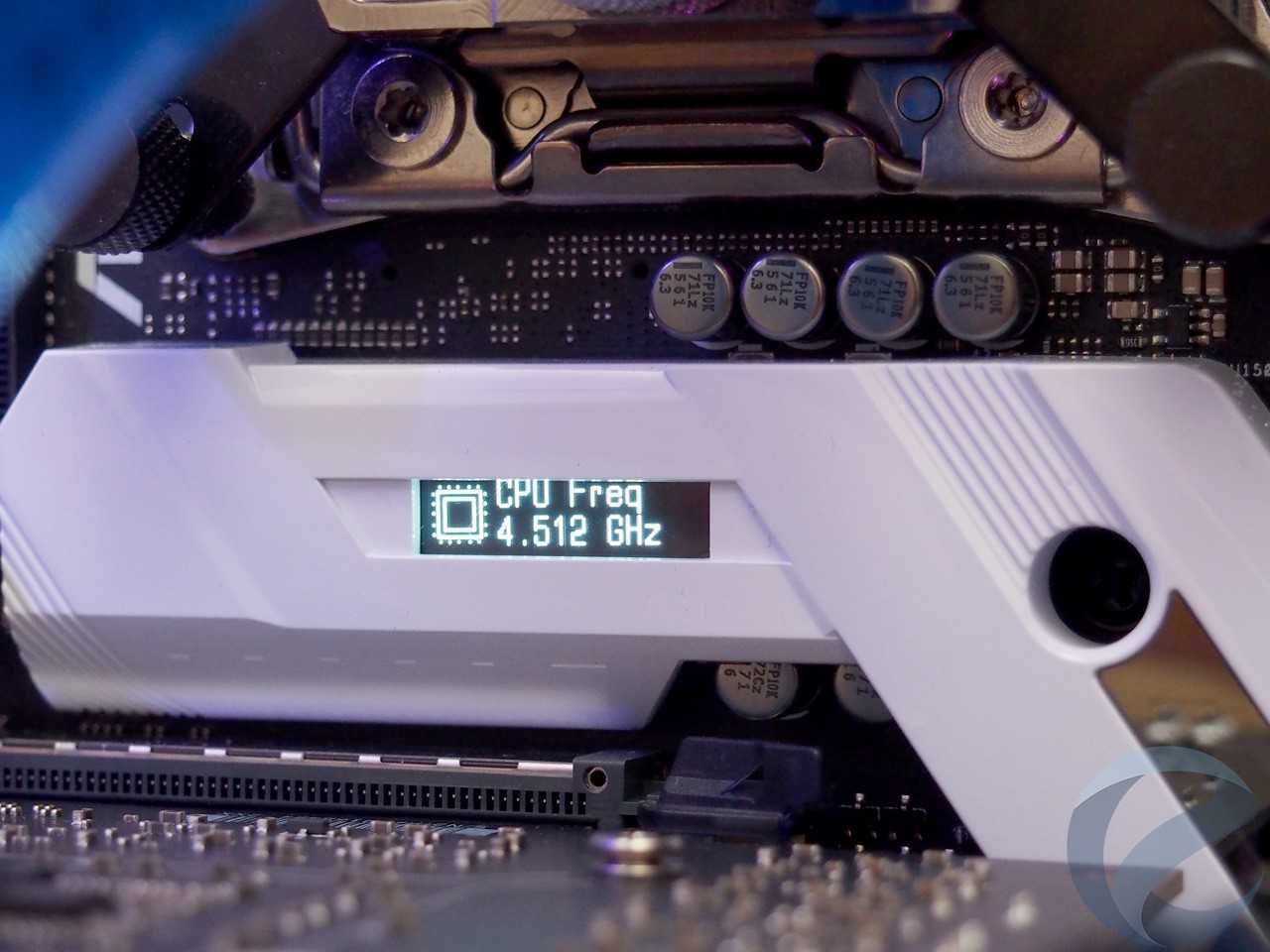

С помощью программы LiveDash осуществляется управление OLED-дисплеем на материнской плате. Настроек немного, но интересные режимы есть. В первую очередь, дисплей настраивается на отображение тактовой частоты процессора, напряжения питания, температуру и скорость вентиляторов. Возможно отображение одного из параметров крупным шрифтом (Large text) или до пяти параметров мелким (Small text), с переключением текста раз в 5 секунд.

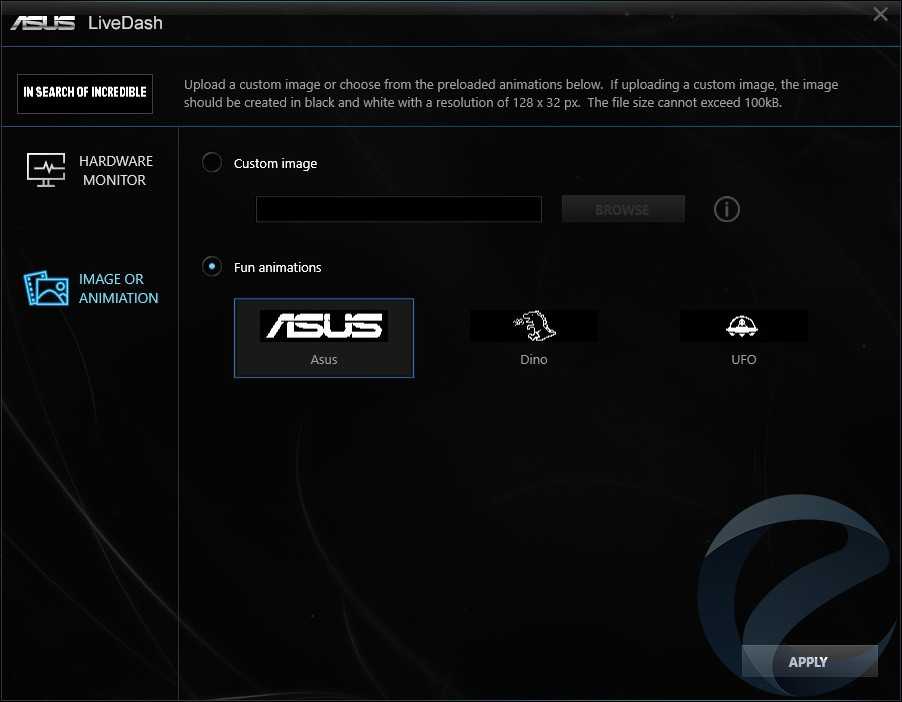

Второй вариант использования — декоративный. Используются черно-белые анимации в формате GIF с разрешением 128 х 32 точки. В программе есть три заготовки: анимированный логотип ASUS и юмористические клипы про инопланетян и динозавра.
Пример изображений на дисплее.
Чипсет
Новые шести и восмиядерные процессоры Haswell-E совместимы с набором логики Х99. Начиная с Х38 (кстати, один из первых чипсетов с поддержкой DDR3) Intel последовательно, год за годом, представлял решения для энтузиастов под литерой «Х». Как обычно, северный мост давно переехал внутрь процессора, последний в свою очередь напрямую обращается к чипсету по DMI. Возможностей Х99 достаточно, чтобы удовлетворить взыскательные требования многих пользователей. Он обеспечивает 10 линий SATA 6Gbps, 8 USB 2.0, 6 USB 3.0. Разумеется, учитывая маркетинговую нишу этих продуктов вендоры обязательно нагрузят платы дополнительными решениями Marvell, ASmedia, JMicron чтобы ещё больше расширить функциональность такого мощного чипсета.
DDR 4
Внимательно изучив спецификации, инженеры ASUS пришли к выводу, что не все контактные площадки задействуются стандартным гнездом Intel, и разработали собственное решение: OC socket. На нём «переосмыслен» разъём процессора, и в нём чуть больше контактных лапок: это обеспечивает распределение более высокого напряжение для процессора. |
Начиная с Haswell-E Intel начинает оперативно внедрять DDR 4 в свои «повседневные» решения. Соответственно, X99 поддерживает сертифицированный стандарт установленный JEDEC под названием … угадали, DDR4. На данный момент предложений на рынке DDR4 не так много, а частоты не так высоки: 2133Мгц мы воспринимаем как стандарт де-факто. «Так это же каждый DDR3 в умелых руках берёт такую частоту!» — да, берёт. Но не на напряжении 1.2В. Однако в DDR 4 пожертвовали таймингами: диапазон задержек начинается с CL15 и выше. В будущем, скорее всего, многие производители памяти для энтузиастов предложат более «агрессивные» характеристики. Отличается так же расположение ключа, и количество пинов (теперь их 288, на 4 больше чем было – 244). Большинство комплектов, если вообще не все будут поддерживать XMP 2.0. Несмотря на цифру «2» принцип работы XMP никак не изменился: плата выставляет значения записанные в микросхему планок памяти.
Четырёхканальный контроллер это правда очень серьёзное решение. В Х58 Intel пытался внедрить трёхканальную схему, т.к. считал что наработки из серверного сегмента вряд ли будут востребованы в потребительском. Однако с выходом Х79 Intel всё-таки решила вернутся к наработкам в серверном сегменте и адаптировать их под рядовых пользователей. Конечно, цифры которые продемонстрировала платформа с четырёхканальным контроллером памяти будоражат само естество бытия: однако дивиденды в практическом использовании такой системы в реальной жизни стремятся исключительно к тривиальным показателям.
Разгон процессора и памяти
EZ Tuning Wizard
Сразу после первого запуска с Corsair Vengeance LPX DDR4-2400 была проверена функция автоматического разгона с помощью мастера EZ Tuning Wizard, встроенного в UEFI BIOS. Выбор профиля «Ежедневные вычисления» в комбинации с типом кулера «Водяное охлаждение» привел к успешному старту с разгоном 11%, при этом процессор работал на частоте 4,8 ГГц, а память на штатном XMP профиле DDR4-2400 МГц. Работа ПК в этом режиме была стабильной, стресс-тесты прошли успешно.
Выбор профиля «Редактирование медиа файлов» в комбинации с «Воздушное охлаждение» предполагал разгон процессора на 14%, а памяти — на 15%, однако запуск в таком режиме не удался, остановившись на инициализации модулей оперативной памяти с соответствующим уведомлением на LiveDash дисплее. Первый тестовый комплект памяти Corsair Vengeance LPX DDR4-2400 оказался не готов к работе на частотах больше номинальных без дополнительной манипуляции с таймингами и напряжением питания.
5-Way Optimization
Далее был проверен режим автоматического разгона через программу ASUS AISuite, с помощью технологии 5-Way оптимизации, задействующей возможности чипов TPU и ProClock. При выборе режима Extreme Tuning — TPU II после нескольких перезагрузок, установились параметры работы CPU на 5.0 ГГЦ (50 х 100 МГц), но стресс тесты пройдены не были, вызывая критические ошибки в работе операционной системы. При выборе режима Extreme Tuning — TPU I после нескольких перезагрузок, установились параметры работы CPU на 4,8 ГГЦ (48 х 100 МГц), и автоматически настроились параметры скорости вращения вентиляторов, подключенных к материнской плате и режимы управления питанием. При этом система работала стабильно.
Ручной режим разгона
Следующим шагом в Advanced режиме UEFI BIOS осуществлялся ручной подбор рабочих параметров. Максимальные значения, на которых удалось загрузить операционную систему, составили 5,1 ГГц (51*100 МГц) для центрального процессора и режим оперативной памяти DDR4-3200 МГц, при поднятии напряжения DRAM Voltage до 1,35 В, но нагрузку в LinX тестовый стенд не выдержал, вызывая падение ОС в BSOD.
Чуть позже был получен комплект памяти 2 x 8 ГБ Kingston ValueRAM KVR21N15S8/8, который несмотря на бюджетное позиционирование, как показала практика, «рвет шаблоны» о дешевых экземплярах, показав отличный потенциал разгона со штатных 2133 МГц (15-16-16-32, 1,2 В) до 3232 МГц (16-18-18-36, 1,35 В).
В итоге, путем снижения параметров разгона были получены следующие результаты:
- С комплектом памяти 2 x 8 ГБ Corsair Vengeance LPX DDR4 2400 МГц — стабильная работа процессора на частоте 4,9 ГГц (49 х 100 МГц, AVX -2, адаптивное питание 1,3 В) и памяти в режиме DDR4-2600 (тайминги 14-16-16-31, напряжение питания 1,3 В).
2. С комплектом памяти 2 x 8 ГБ Kingston ValueRAM KVR21N15S8 — стабильная работа процессора на частоте 4,95 ГГц (49 х 101 МГц, AVX -2, адаптивное питание 1,35 В), и памяти в режиме DDR4-3232 (тайминги 16-18-18-35, напряжение питания 1,35 В).
Именно при этих параметрах были пройдены стресс-тесты под нагрузкой, с максимальной температурой ядер процессора 96 градусов Цельсия. Примечательно, что в BIOS есть опция по динамическому отображению степени разгона ПК на заставке с логотипом ASUS при включении ПК, по ее информации был получен условный разгон 13%.
Спецификация
| Чипсет | Intel X299 |
| Оперативная память | С процессорами серии Intel Core X от 6 ядер и более:8 x DIMM, до 128 ГБ, DDR4 4133(O.C.)/4000(O.C.)/3600(O.C.)/2666/2400/2133 МГц Non-ECC, Un-buffered MemoryС 4-х ядерными процессорами серии Intel Core X:4 x DIMM, до 64 ГБ, DDR4 4133(O.C.)/4000(O.C.)/3600(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory |
| Поддержка технологий Multi-GPU | NVIDIA Quad-GPU SLI, 3-Way SLI, 2-Way SLI;AMD Quad-GPU CrossFireX, 3-Way CrossFireX |
| Слоты расширения |
4 x PCIe 3.0/2.0 x16/x8/x42 x PCIe 3.0/2.0 x1режим работы зависит от центрального процессора и установленных плат расширения |
| Хранилище данных |
1 x M.2 x4 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)1 x M.2 x4 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)*37 x SATA 6Гб/с port(s)1 x порт U.2Поддержка Raid 0, 1, 5, 10Поддержка технологий Intel: Smart Response, Rapid Storage, Rapid Storage Enterprise 5.1 (для процессоров X-Series с 6-ю и более ядрами) CPU RAID, Optane Memory Ready. |
| Локальная сеть | Intel I219V, 1 x гигабитный сетевой контроллер, с поддержкой Turbo LANIntel I211-AT, 1 x гигабитный сетевой контроллер, с поддержкой Turbo LANDual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance |
| Беспроводная передача данных | Wi-Fi 802.11 a/b/g/n/ac+ WiGig 802.11ad (до 4600 Мбит/с)Поддержка MU-MIMO, работа в двух диапазонах 2.4 и 5 ГГц |
| Bluetooth | Bluetooth V4.1 |
| Аудио | 8-ми канальный кодек Realtek ALC S1220A High Definition Audio |
| Порты USB |
Контроллер ASMedia USB 3.1 Gen 2:1 x USB 3.1 Gen 2 через коннектор для выносных портов лицевой панели3 x USB 3.1 Gen 2 (Type-A)1 x USB 3.1 Gen 2 (USB Type-CTM)ASMedia USB 3.1 Gen 1 Hub:3 x USB 3.1 Gen 1 (на задней панели)Чипсет Intel X299:5 x USB 3.1 Gen 1 (1 на задней панели, 4 на отдельной плате)6 x USB 2.0 (4 на задней панели, 2 на отдельной плате) |
| Разъемы на задней панели | 2 x LAN (RJ45)3 x USB 3.1 Gen 2 Type-A1 x USB 3.1 Gen 2 USB Type-CTM4 x USB 3.1 Gen 14 x USB 2.01 x Оптический выход S/PDIF5 x аудио разъемов типа jack1 x кнопка USB BIOS Flashback1 x модуль ASUS Wi-Fi GO! (Wi-Fi 802.11 a/b/g/n/ac+ WiGig 802.11ad и Bluetooth v4.1) |
| Дополнительные разъeмы на плате |
1 x Aura Addressable Strip Header1 x коннектор AAFP1 x Aura RGB Strip Header1 x коннектор USB 3.1 Gen 12 x коннектора USB 2.01 x M.2 Socket 3 с ключом типа M, тип 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode)1 x M.2 Socket 3 ключом типа M, тип 2242/2260/2280/22110 (PCIE 3.0 x 4 mode)7 x коннекторов SATA 6 Гб/с1 x VROC_HW_Key Коннекторы для вентиляторов и помп: 1 x M.2_FAN1 x CPU Fan1 x CPU OPT Fan2 x Chassis Fan1 x W_PUMP+1 x AIO_PUMP1 x 5-pin EXT_FAN(Extension Fan) 1 x Thunderbolt header1 x переключатель EZ XMP1 x System panel (Q-Connector)1 x кнопка MemOK!1 x коннектор Thermal sensor1 x кнопка очистки CMOS1 x коннектор U.21 x коннектор USB 3.1 Gen 2 для фронтальной панели |
| BIOS | 128 Мб Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, интерфейс на нескольких языках |
Внешний вид
Материнская плата поставляется в массивной тяжёлой коробке. Как обычно на «морде» видны актуальные для этого продукта технологии, а на задней маркетинговый «функционал». Мы ожидали больше: полупрозрачных окошек, липучек, открывающейся крышки. Но тут вспомнили: что линейку будет возглавлять флагман в лице решений RoG. Расплывшись в улыбки от предвкушения будущего тестирования мы вернулись к текущему.
Стандарт платы АТХ, соответственно, по размерам это стандартная плата, которая не потребует подборки другого корпуса, в отличие от решения eATX. ASUS позиционирует X99 Deluxe в диапазоне middle-end для энтузиастов; — в будущем нас ждёт топовая НЕ игровая модификация WS (Work Station), и самый младший «обрубок» в начале. Говорят, мы так же увидим решения Х99 в лице Sabertooth.
Комплектация

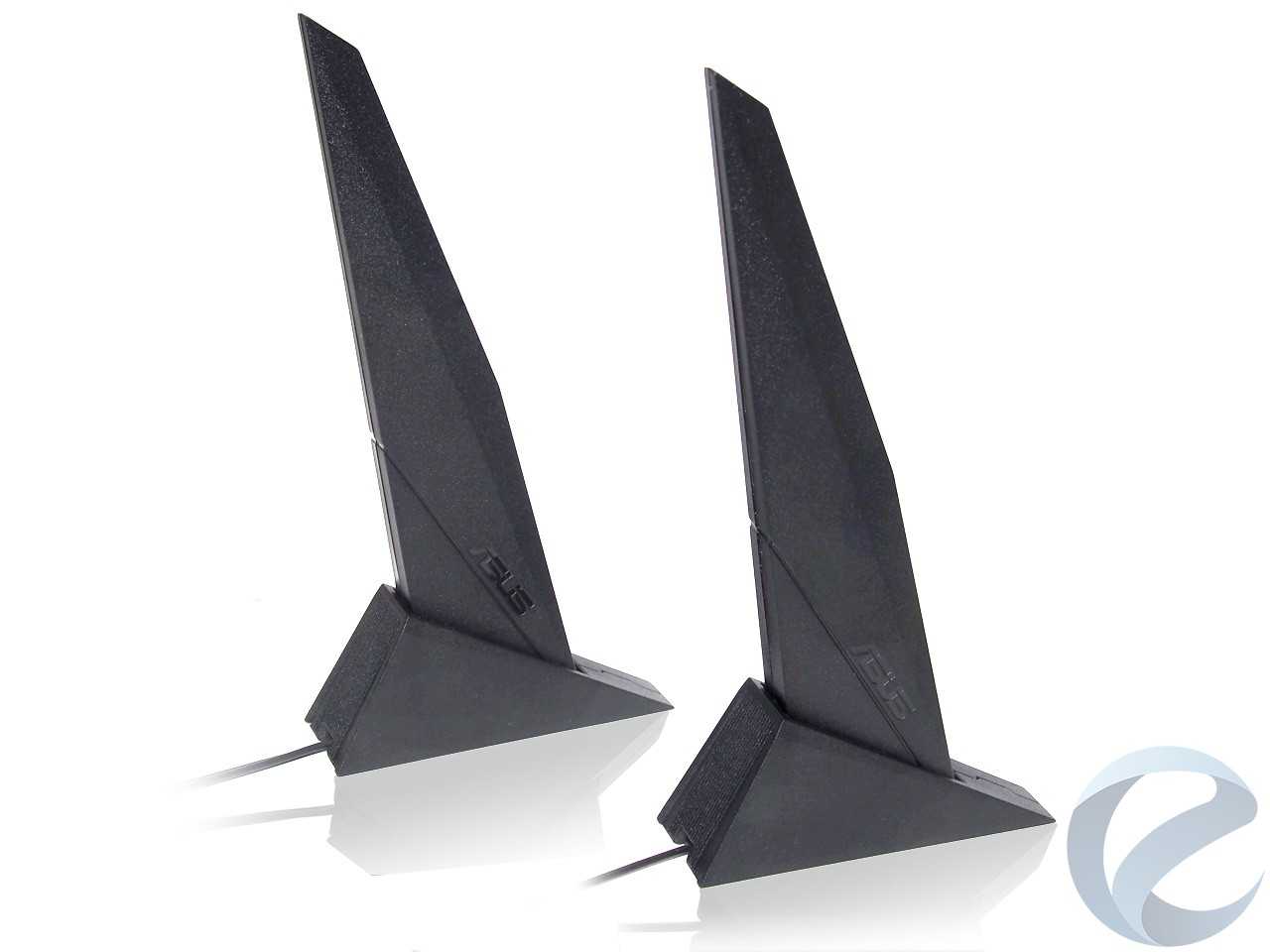

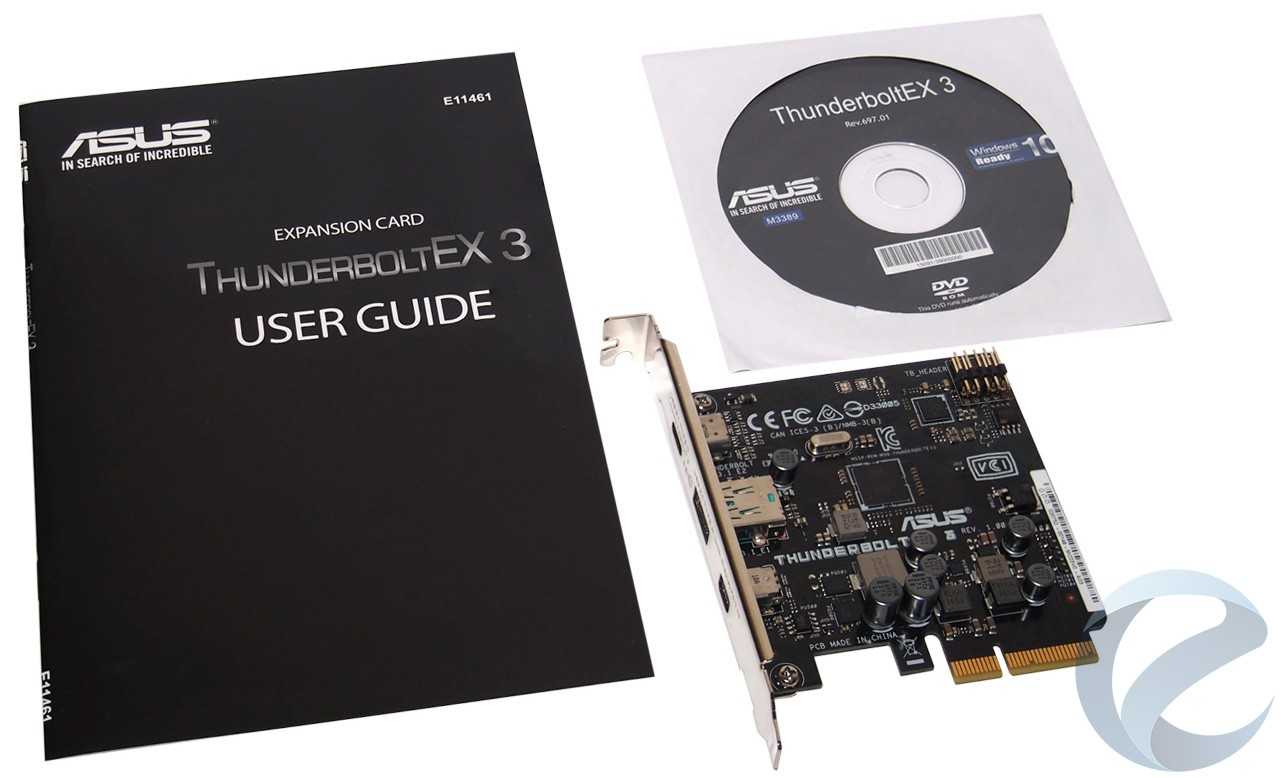

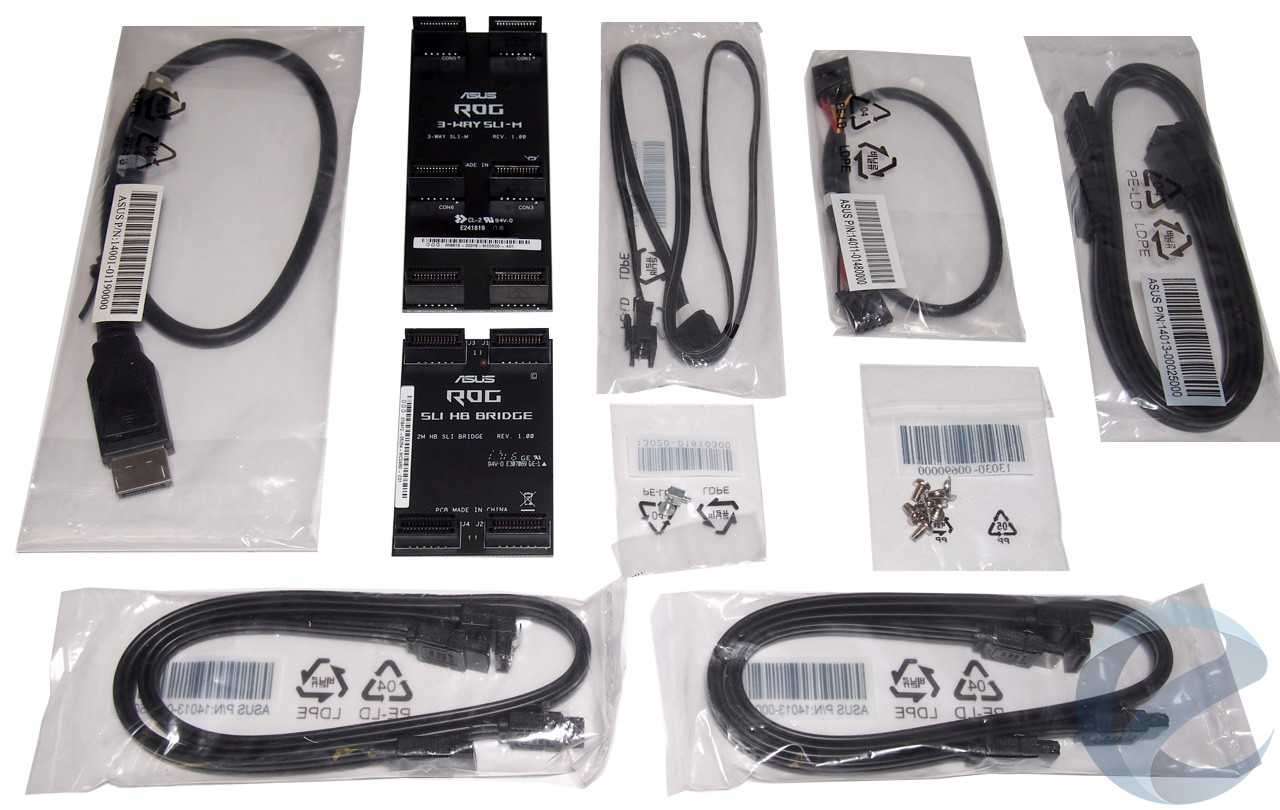

В комплекте с материнской платой ASUS Prime X299-Deluxe идет много аксессуаров и компонентов. В первую очередь, это, конечно же, руководство пользователя и диск с драйверами. ASUS также вложила купон на скидку 20% при покупках в магазине cablemod.com. Для поддержки аппаратного интерфейса Thunderbolt в комплекте идет отдельный PCI-E адаптер и ThunderboltEX 3 GPIO кабель.

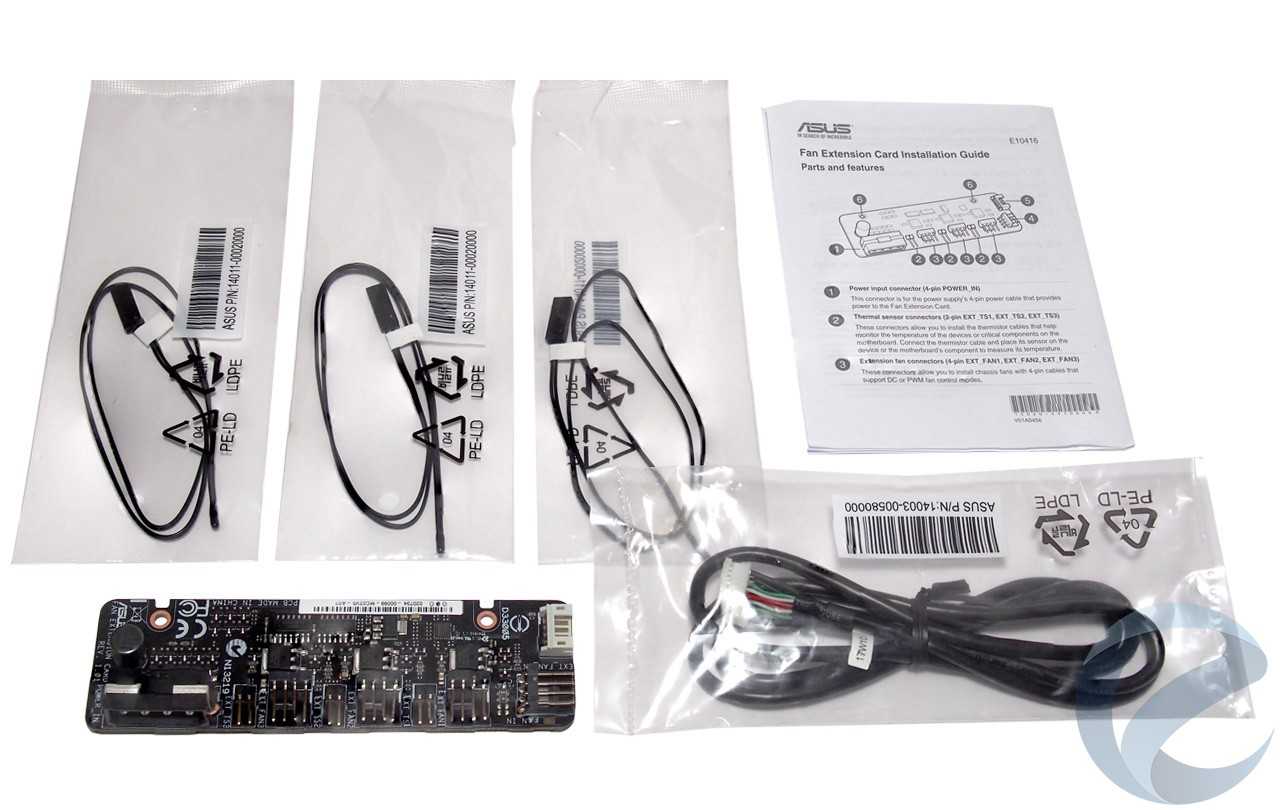

Тем, кому не хватит интегрированных в материнскую плату средств мониторинга и портов подключения вентиляторов, пригодится комплектная плата расширения и три термодатчика. Не забыли вложить и мостки для 3-Way и 2-Way SLI подключений видеокарт, шесть SATA кабелей для носителей информации, DisplayPort-MINI DisplayPort кабель, переходник Q-Connector и кабель для подключения RGB-ленты.

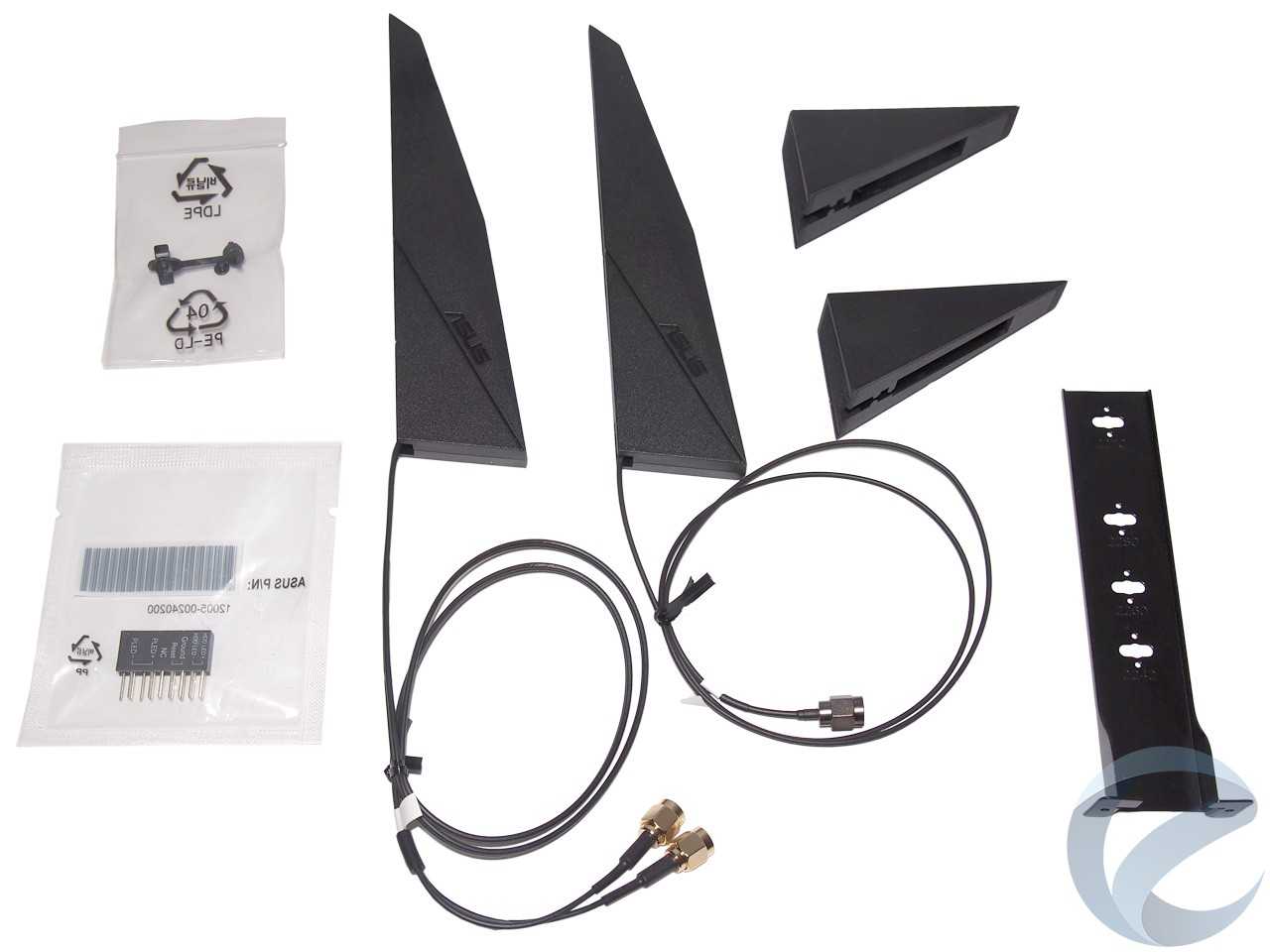

Также в наличии: металлическая стойка для вертикальной установки M.2 накопителей, переходник, упрощающий подключение кабелей от индикаторов и кнопок лицевой панели корпусов, и две Wi-Fi антенны с подставками.
UEFI и программное обеспечение
Компоновка и оформление стартовой оболочки UEFI нам уже хорошо знакома по устройствам на базе новых чипсетов для LGA1150. При вызове системы базовых настроек нас встречает режим EZ Mode c возможностью изменить некоторые первичные опции системы. После перехода в Advanced Mode доступно все обилие настроек, предусмотренное производителем. И нужно сказать, что количество опций не разочарует.
Предельное значение напряжения питания вычислительных ядер процессора Vcore – 1,92 В. Напряжение на модулях памяти можно повысить до 1,9 В. Здесь уместно напомнить, что для DDR4 штатным является 1,2 В, а не 1,5/1,65 В как в случае с DDR3, потому доступное значение более чем достаточно для серьезного разгона ОЗУ.
Программное управление платформой традиционно для плат ASUS выполняется с помощью пакета AI Suite. Здесь доступны различные настройки для разгона системы, оптимизации энергопотребления и режима работы силовой подсистемы. Fan Xpert 3 позволяет подкорректировать алгоритм работы вентиляторов, включая модели, подсоединенные через дополнительный модуль Fan Extension Hub. Сравнительно новая опция – TurboApp.
Данная технология позволяет задать параметры системы при запуске конкретного приложения. При этом можно не только отрегулировать тактовую частоту процессора, но также выбрать звуковой профиль, настройки системы охлаждения и приоритет сетевого траффика. И все это можно задать для любой программы индивидуально. Просто праздник какой-то для ценителей полного контроля над работой системы. Полагаясь на работу системы автоматической настройки, можно опробовать в деле систему 5-Way Optimization, которая пытается подобрать оптимальные параметры в каждом конкретном случае.
ASUS Dual Intelligent Processors 5
Основным центром управления ключевыми настройками, подключенными системами охлаждения и разгоном центрального процессора с оперативной памятью для материнских плат производства ASUS уже много лет является программа Dual Intelligent Processor.
В ее состав входит несколько вспомогательных утилит, с помощью которых происходит обновление BIOS, построение графиков зависимости скорости вращения вентиляторов от температуры, активация режимов энергосбережения или турбо-параметров для отдельных приложений, ну и, конечно же, разгон CPU с автоматическим подбором оптимальных и стабильных настроек.
Основное окно программы информативно, в нем контролируются разные параметры, такие как текущая тактовая частота, на которой работает процессор, ключевые напряжения, скорость вращения каждого подключенного вентилятора и температура с датчиков материнской платы.
Раздел TPU посвящен тонким настройкам и тюнингу параметров разгоняемого центрального процессора. Здесь же запускается мастер автоматического разгона, который буквально в несколько кликов позволяет подобрать неискушенному пользователю стабильные параметры, повышающие производительность системы.
Дополнительные настройки управления фазами питания процессора, памяти и лимитами тепловых пределов позволяют добиться больших стабильных частот, при условии использования продвинутых систем охлаждения.
Fan Xpert — утилита из состава DIP 5, с выходом которой необходимость во внешних регуляторах скорости вентиляторов (реобасах) практически отпала. Интеллектуальный алгоритм отлично автоматически определяет диапазоны рабочих оборотов вентиляторов в зависимости от подаваемого напряжения и поддерживает их в нужном диапазоне в соответствии с несколькими типовыми шаблонами, от тихого до полноскоростного. Для любителей экстремальной тишины, отдающих себе отчет в производимых настройках, доступна ручная регулировка оборотов с помощью температурных кривых всех разъемов вентиляторов и помп на материнской плате.
В ходе тестов непонятным остался только вопрос регулировки скорости помпы системы жидкостного охлаждения Thermaltake P500, подключенной к разъему W_PUMP+, для которой можно было строить кривую скорости в зависимости от температуры, но реально помпа работала всегда на максимальных оборотах. Настройка из BIOS давала такой же результат. При этом в инструкции к материнской плате никаких ограничений по W_PUMP+ не указано. С другими разъемами и упомянутой помпой такой проблемы не наблюдалось.
BIOS
UEFI BIOS материнских плат ASUS уже несколько лет выдержан в едином стиле, БИОС материнской платы ASUS Prime X299-DELUXE — не исключение. Традиционно его интерфейс переключается между двумя режимами: упрощенный EZ Mode для начинающих пользователей и продвинутый Advanced Mode для детальной настройки. В последнем очень большой набор тонких параметров разгона и управления режимами работы подключенных устройств и компонентов самой материнской платы. Русификация интерфейса есть, хоть и охватывает перевод не всех параметров и пояснений к ним.
В упрощенном режиме «под рукой» все самые востребованные функции, такие как общие статусы встроенных датчиков контроля температуры и напряжения, режимы работы оперативной памяти, управление вентиляторами QFan Control, настройка порядка загрузки (Boot Priority) с подключенных носителей информации и профили работы системы EZ System Tuning с тремя типовыми заготовками: обычный, энергосбережение и сбалансированный.
Пожалуй, первый параметр, который заинтересует любителей тишины — управление скоростью вращения вентиляторов. Графики позволяют гибко настроить кривые зависимости напряжения питания «вертушек» от температуры центрального процессора.
С главного экрана можно запустить мастер «EZ Tuning Wizard», который в несколько простых шагов поможет разогнать процессор и память или настроить RAID массив. Выбор типового сценария использования ПК и типа установленной системы охлаждения влияет на степень автомтического разгона: от 6 до 14 % для процессора и до 15% для оперативной памяти. Максимальная производительность подбирается при выборе мультимедийного использования ПК с жидкостной системой охлаждения.
Advanced Mode радует количеством доступных параметров, из которых наиболее часто изменяемые можно добавлять в «Избранное» по нажатию F3.
В разделе «AiTweaker» сосредоточены детальные настройки разгона CPU и ОЗУ.
В разделе «Дополнительно» сосредоточенно управление периферийными устройствами и управляющими ими контроллерами.
Раздел «Монитор» служит для наблюдения за показаниями встроенных датчиков и контроля ключевых напряжений.
Раздел «Boot» предназначен для управления порядком загрузки операционной системы с подключенных носителей информации.
В разделе «Tool» размещены ссылки для запуска нескольких вспомогательных функций: ASUS EZ Flash 3 для обновления BIOS, утилиты Secure Erase для очистки SSD накопителей, мастера управления сохраненными профилями разгона ASUS O.C. Profile и нескольких дополнительных информеров.
В последнем разделе «Выход» находятся пункты меню для сохранения или отмены внесенных изменений, сброса настроек на стандартные и запуска EFI оболочек с USB накопителей.
Результаты тестирования
На сводных диаграммах показан результат тестирования производительности для тестовой конфигурации с оперативной памятью Kingston ValueRAM KVR21N15S8, показавшей больший потенциал разгона. При сравнении результатов с другими конфигурациями стоит учитывать, что в тестовом стенде использовался инженерный, а не серийный образец процессора Intel Core i7-7740X.
Усредненный прирост производительности в тестовых приложениях составил 11,5%, при этом стабильность работы системы в целом не пострадала, температурного троттлинга не было, но температура под нагрузкой находилась на пределах допустимых значений, доходя до 96 градусов Цельсия.
Итоги
ASUS X99-Deluxe – функциональная материнская плата премиум-класса для новой платформы Intel LGA2011-v3. Основанная на чипсете Intel X99 модель прекрасно оснащена, предлагает большое количество портов расширения, имеет два Ethernet-контроллера и позволяет подключать несколько накопителей с помощью SATA Express/M.2. Плата получила улучшенную звуковую подсистему и обладает скоростным беспроводным модулем
К тому же устройство выглядит весьма эффектно, что важно при первом контакте и небезразлично для владельцев корпуса с прозрачной боковой стенкой
Рассмотренная модель станет достойной «огранкой» для 6/8-ядерного чипа Intel, позволяя создать по-настоящему бескомпромиссную систему для задач любого уровня.
+ Очень широкая функциональность
+ Возможность конфигурирования связок SLI/CrossFire
+ Стильный дизайн
+ Расширенные возможности для организации системы охлаждения
+ Доступное количество портов SATA/SATA Express/M.2
+ Дополнительные элементы управления на PCB
+ Возможности настройки системы
+ Качественное звуковое решение
+ Скоростной модуль Wi-Fi 802.11 ac/Bluetooth 4.0
+ Два Ethernet-контроллера Intel
— Цена
