Профессионального геймера
Джонатана «Fatality» Вендела уже давно знают не только за его высокий класс игры, но и за его ник-бренд, под которым те или иные производители выпускают свою продукцию. Помните OCZ’шный блок питания, выпущенный в мае месяце? А теперь ASRock демонстрирует материнскую плату для процессоров Sandy Bridge, названную Fatal1ty P67 Professional.
Данные об этом продукте просочились ещё вчера и некоторые ньюсмейкеры предположили, что плата производства ASUS, однако они немного промахнулись с брендом. Сегодня были получены спецификации продукта и куча фотографий, давайте со всем этим добром ознакомимся.
Новинка поддерживает процессоры LGA1155, обладает 16+2 фазовым питанием, цифровым PWM стабилизатором, четырьмя слотами для DDR3 памяти (поддерживаются модули с тактовой частотой 2133МГц), тремя слотами PCIe x16 и PLX мостом. BIOS заменён на UEFI, что должно помочь лучше понять низкоуровневые настройки системы малоопытным пользователям.
Помимо этого, на плате будущий владелец найдёт шесть портов SATA 6Гбит/с и четыре — 3Гбит/с, четыре USB 3.0 (причём ещё в комплекте идёт характерная для материнок ASRock, 2.5″ панель с парой дополнительных портов USB 3.0, итого получается шесть — никогда не видел столько), двойная (в смысле у неё два порта) гигабитная сетевая карта, один порт FireFire и eSATA, 7.1 канальный звук и LED экран, показывающий какую-то полезную информацию о состоянии материнской платы. Также, небесполезными (особенно для любителей открытых стендов) будут кнопки включения/выключения, сброса и очистки CMOS, тоже находящиеся прямо на системной плате.
Уникальной особенностью продукта будет наличие специального USB-порта для мыши, который будет автоматически повышать частоту опроса устройства, это задумка самого Джонатана.

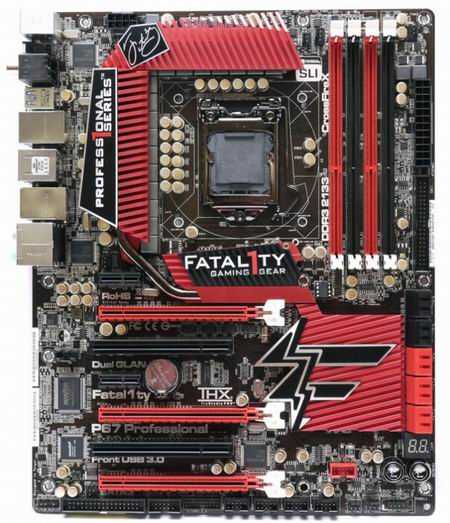

Фотосессия материнки от Fatal1ty — P67 Professional
Ищите эту довольно-таки интересную материнскую плату на прилавках магазинов ~через месяц, ценник вполне гуманный — 250 долларов США.
|
|
Теги:
- asrock
- fatal1ty
- hardware news
- johnathan “fatal1ty” wendel
- motherboard
- джонатан вендел
- материнская плата
- новости железа
- фаталити
View the discussion thread.
| < Мааааленькие материнские платы от Zotac — M880G-ITX WiFi и 880G-ITX WiFi | Спецификации новых процессоров AMD: Phenom II X2 565, X4 975, X6 1065T и X6 1100T > |
|---|
| Последние материалы на сайте: |
|
Внутреннее устройство
Давайте поразглядываем плату чуть внимательнее.
Система питания процессора
Система питания – 9-фазная, по схеме 6+3, собранная на чипе Intersil ISL95712. Все фазы идентичны и состоят из мосфетов Nikos PK618BA, с максимально допустимым током 59 А и рабочей температурой до 150°C, и PZ0903BK.
Шесть фаз идут на процессор, но это не «настоящие» фазы. ISL95712 может работать в максимальной конфигурации 4+3, т. е. 4 на CPU и 3 на SoC. Фактический режим работы – 3+3, без использования удвоителя.
Пары PK618BA просто объединены и подключены к контроллеру. Остальные три фазы, в которых можно найти драйверы ISL6625 – это питание VCore и 2 на SoC.
Система питания памяти – двухфазная, с использованием Richtek RT8120.
Все силовые элементы (за исключением питания модулей DIMM) закрыты радиаторами, что позволяет не бояться перегрева. Правда радиаторы довольно высокие, и могут появиться сложности с установкой некоторых процессорных систем охлаждения.
Разъемы PCI-Express
Размещение PCI-E слотов выполнено весьма грамотно. Один из PCI-E x1 расположен перед слотом для видеокарты, так что он останется свободным даже при установке графической платы с самым массивным радиатором.
Впрочем, и второй аналогичный разъем скорее всего останется доступным при использовании видеокарты с двухслотовой СО. Сам же разъем для «видео», как и полагается, имеет металлическую «броню» и все его 16 линий подключены непосредственно к процессору. Второй полноразмерный PCI-E слот имеет только 4 линии.
В целом все разумно и удобно.
Накопители
ASRock Fatal1ty B450 Gaming K4 имеет 6 разъемов SATA для подключения накопителей. Четыре из них обслуживаются чипсетом, и еще два – контроллером ASMedia ASM1061.
Помимо этого, на плате имеются два разъема M.2. Первый подключен непосредственно к процессору и предназначен для SSD с интерфейсом PCIe x4. Второй – к чипсету, может использоваться для накопителей SATA и PCIe x2 и делит линии с разъемами SATA3_3 и SATA4_4.
Это значит, что при установке в этот M.2 накопителя указанные два разъема SATA будут отключены. Аналогично и в обратную сторону – если накопитель подключен к какому-либо из этих двух SATA коннекторов, то второй M.2 будет отключен.
Вот только есть один нюанс. 4 порта SATA расположены параллельно плате, а два – перпендикулярно. Казалось бы, при использовании M.2 накопителя логично ожидать, что именно эти два вертикальных разъема и будут отключены – ан нет, деактивируется пара из расположенных вдоль.
Похожая ситуация с разделением ресурсов и с первым M.2. При его использовании разъем PCI-E4 (второй полноразмерный разъем) будет отключен.
Аудиокарта
Это, наверное, одна из немногих областей, где производитель явно сэкономил. Используется далеко не топовый кодек — Realtek ALC892. Естественно, присутствует изоляция аудиотракта от остальных частей материнской платы, а также установлены специализированные электролитические конденсаторы.
USB, LAN и проч.
Сетевой чип — Realtek RTL8111H. Проверенное решение, хотя кому-то наверняка хотелось бы увидеть тут чип от Intel или Killer. Тем не менее, расстраиваться нечему. Гигабитная сеть есть, и не хуже, чем у других.
Чип Pericom PI3EQX обслуживают порты USB 3.1 на задней панели, а ASMedia ASM1543 – для поддержки Type-C.
Для работы используемого устаревшего разъема D-SUB (VGA) установлен чип Realtek RTD2168. Для RGB подсветки применяется контроллер nuvoton N76E885AT, а чип, помеченный 232GG, обеспечивает работу имеющегося COM-порта.
Что касается подключения вентиляторов, то на плате есть 5 разъемов. Один – процессорный, рассчитанный на нагрузку 1 А, четыре остальных – универсальные, с максимальным допустимым током 2 А.
Память
1.Поддержка RAID 1
ASRock Fatal1ty Z87 Professional
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
2.Поддержка RAID 10 (1+0)
ASRock Fatal1ty Z87 Professional
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
3.Поддержка RAID 5
ASRock Fatal1ty Z87 Professional
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.
4.Поддержка RAID 0
ASRock Fatal1ty Z87 Professional
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.
5.Поддержка RAID 0+1
ASRock Fatal1ty Z87 Professional
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.
Описание и характеристики
Несколько слов о чипсете. Из приведенной таблицы видно, что B450 не сильно отличается от топового X470. Главные отличия – отсутствие поддержки двух видеокарт да чуть меньшее количество линий PCI-Express. Ну и кое-что по мелочи, типа меньшего количества высокоскоростных USB портов и т. п. Зато нетронута возможность разгона, что весьма интересно, и чем обычно обделяет Intel. Там оверклокинг доступен только в топовых решениях.
Ни коробка, ни сама плата какими-то дизайнерскими изысками или смелыми решениями не выделяется. Все строго. Однотонно, если не сказать, скучно. И это несмотря на громкое имя, упомянутое в названии. Чтобы несколько развеять грусть-тоску, упоминается, что контакты в разъемах ОЗУ – с покрытием из золота.
Материнская плата оснащена уже устаревшим разъемом D-Sub (VGA) для подключения монитора, и еще имеет COM-порт, который присутствует на плате и к которому можно подключить планку, устанавливаемую в корпус, с соответствующим разъемом.
Комплект поставки минималистичен: заглушка в корпус, документация, диск с драйверами, пара SATA кабелей (один – угловой) и винтики для разъема M.2.
Основные характеристики:
| Модель | ASRock Fatal1ty B450 Gaming K4 |
| Сокет | AM4 |
| Поддерживаемые CPU | AMD Ryzen 1-го и 2-го поколений |
| Макс. TDP, Вт | 105 (Pinnacle Ridge), 95 (Summit Ridge), 65 (Raven Ridge) |
| Чипсет | AMD В450 |
| Слоты расширения | 1x PCI-E 3.0 x16
1x PCI-E 2.0 x16 (работает в режиме PCI-E x4) 4x PCI-E 2.0 x1 |
| Память | 4 DIMM DDR4 |
| Поддерживаемая память, МГц | 2133/2400/2667/2933(O.C.)/3200(O.C.) МГц |
| Макс. объем памяти, ГБ | 64 |
| SATA-разъемы | 6x SATA 6 ГБ/с |
| Поддержка RAID | 0, 1, 10 |
| M.2 | 1x M.2 slot (Key M), поддерживает SSD PCIe x4 2242/2260/2280
1x M.2 slot (Key M), поддерживает SSD PCIe x2/SATA 2242/2260/2280/22110 |
| USB | 1x USB 3.1 Gen2 (Type-C)
1x USB 3.1 Gen2 (Type-A) 4x USB 3.1 Gen1 (Type-A) 2x USB 2.0 |
| Интерфейсы | 1x DisplayPort 1.2
1x HDMI 1x RJ45 1х D-Sub (VGA) |
| LAN | 1x Realtek RTL8111H |
| Аудио | Realtek ALC892 Codec |
| Форм-фактор | ATX |
| Размер, мм | 305×244 |
Не могу отказать себе в удовольствии выложить скриншот с русского сайта компании ASRock с той частью спецификаций, в которых говорится про поддерживаемые процессоры.
Оборот «поддерживает воды охлаждение» звучит очень изысканно.
Разгон процессора и оперативной памяти
Процессор: Intel Core i5 8600K.
Кулер процессора: Водянка Fractal Design Celsius S24.
Материнская плата: ASRock Z370 Gaming ITX/ac.
Оперативная память: Kingston HyperX DDR4 2666 МГц (2×8 Гб HX426C16FW2K2/16).
Видеокарта: Asus Dual GTX 1060 6 Гб (DUAL-GTX1060-O6G).
Накопители: Sata-3 SSD Plextor M5S и Sata-3 HDD Seagate 1 Тб (ST1000DM003).
Корпус: Fractal Design Meshify C Mini – Dark TG.
Блок питания: Fractal Design Edison M 750 Ватт.
Теперь разгоним процессор Intel Core i5 8600K.

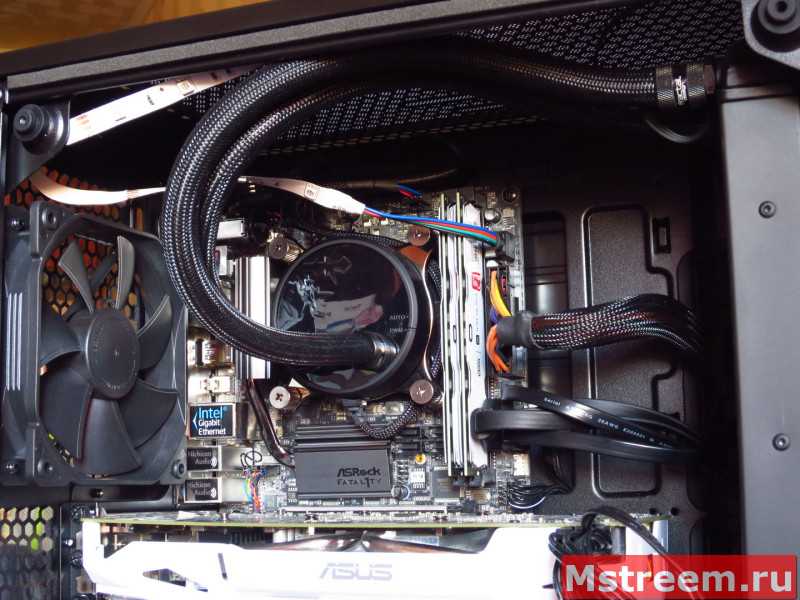

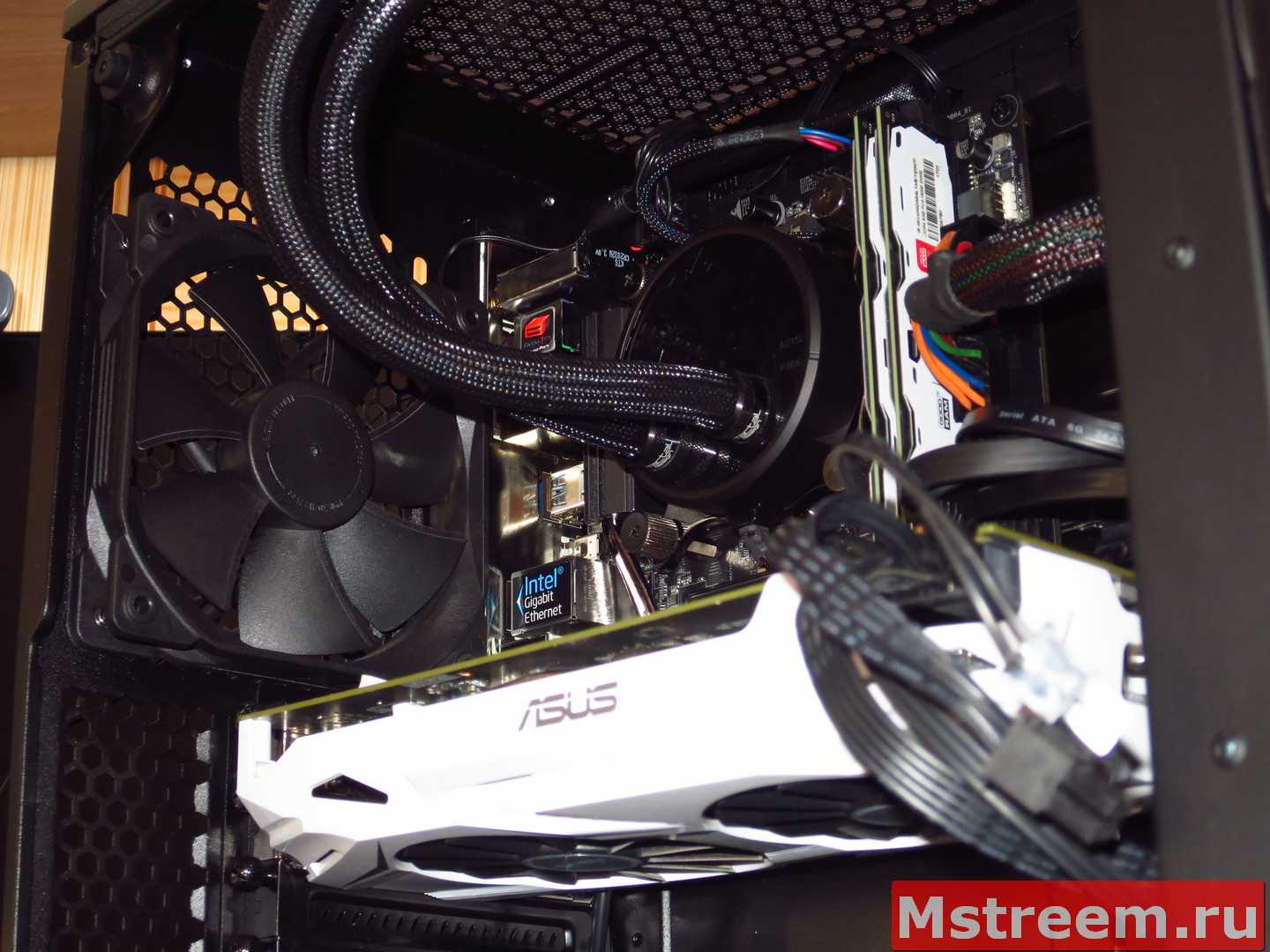

Сборка в корпусе Fractal Design Meshify C Mini
Сборка в корпусе Fractal Design Meshify C Mini
Материнская плата ASRock Z370 Gaming ITX/ac предоставляет 5 уровней калибровки цепей питания центрального процессора.
Так называемые LLC (Load Line Calibration) отличаются друг от друга средним уровнем напряжения в 16-32 милливольта, в зависимости от уровня.
На скриншотах вы видите разницу в уровнях, при этом в Bios напряжение ядер процессора выставлено на 1.255 Вольта.
На самом деле калибровка цепей питания нужна не только чтобы напряжение питания процессора сильно не проседало при высокой нагрузке.
По спецификациям Intel питающее напряжение ядра при высокой нагрузке даже должно немного падать.
Сделано это для того, чтобы избегать высоких перепадов напряжения при динамической нагрузке, потому как такие перепады негативно сказываются на кремнии процессора.
Опять же более подробно о калибровке я рассказываю в обзоре материнской плате ASRock Z370 Gaming K6.
P.S. Наглядный пример того, снижения напряжения питания ядер можно посмотреть в видеоверсии обзора, которая доступна ниже.
Теперь непосредственно перейдём к разгону процессора.
Можно выбрать автоматические профили разгона вплоть до частоты 4.8 ГГц.
Однако напряжение питания выставляются очень высокие, а потому я всё сделаю вручную.
Разгон процессора на материнской платы ASRock Fatal1ty Z370 Gaming-ITX/ac
Напряжение питания ядер выставляется либо с помощью смещения с помощью так называемого offset-а (в плюсовую или минусовую сторону).
Также доступен и постоянный режим напряжения, которым я и воспользовался.
Процессор Core i5 8600K будет разогнан до частоты 4.8 ГГц, для этого я выставил напряжение питания ядер в 1.260 Вольта.

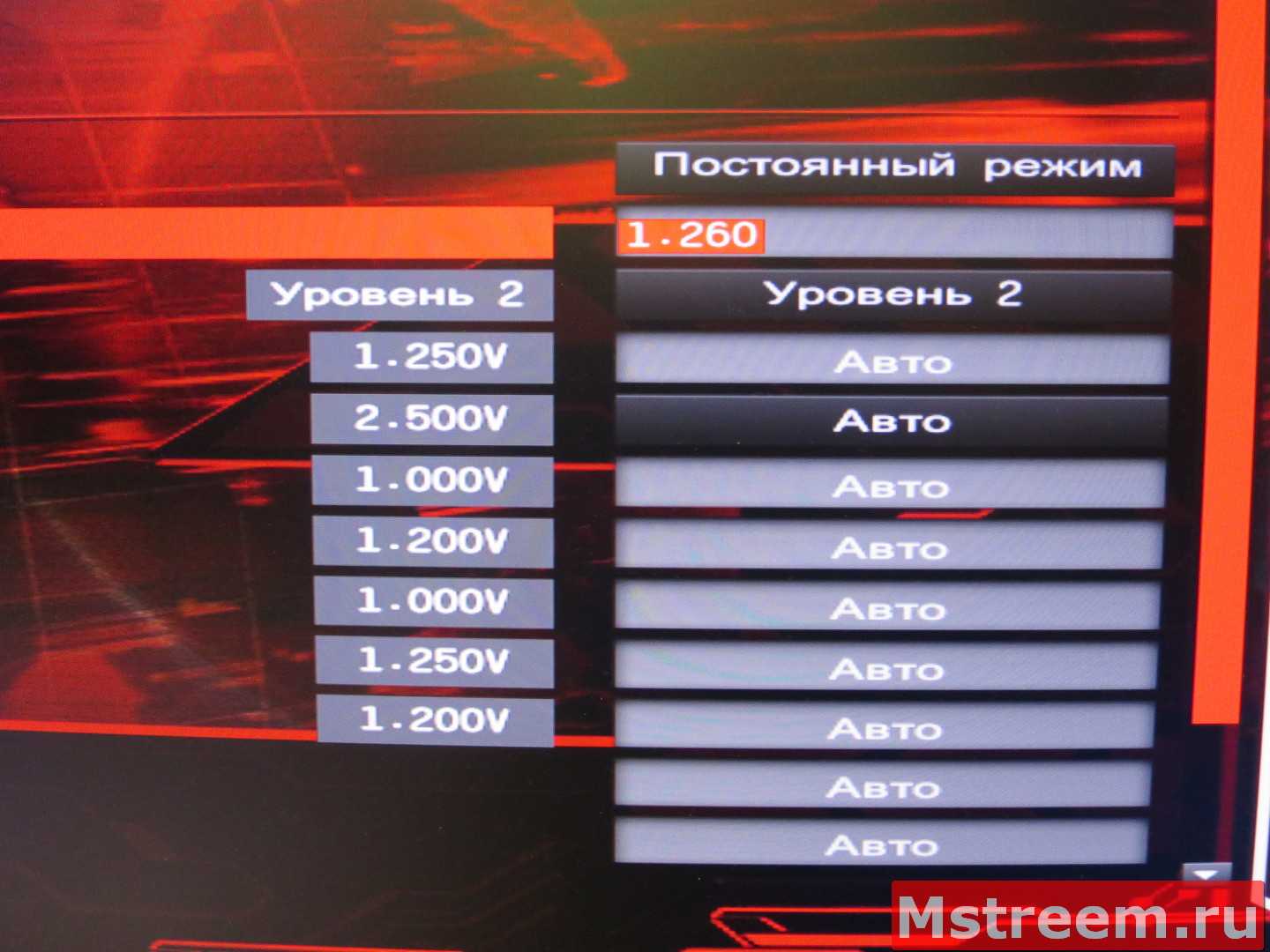

Разгон процессора на материнской платы ASRock Fatal1ty Z370 Gaming-ITX/ac
Уровень калибровки цепей питания LLC был выставлен на двойку.

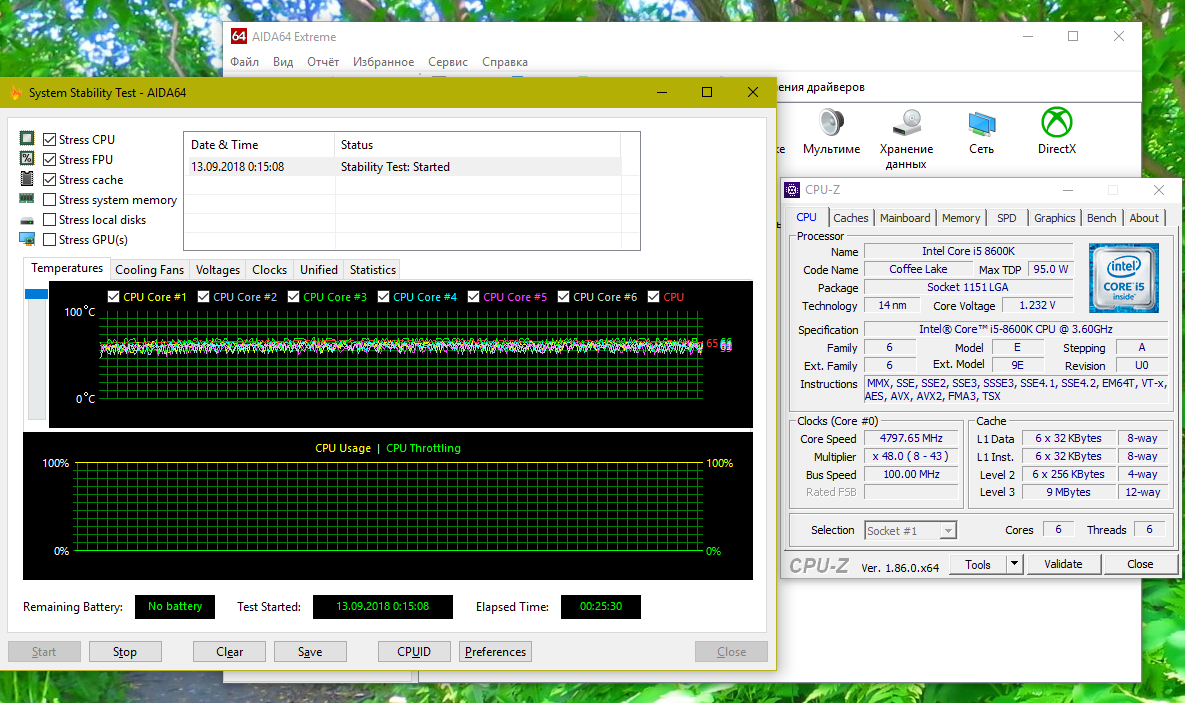

Стабильность системы я проверил с помощью программы AIDA 64 и соответствующего стресс теста.
Для максимальной загрузки процессора были выставлены все три галочки напротив тестов Stress CPU, Stress FPU и Stress Cache.
Реальное напряжение питания ядер процессора Intel Core i5 8600K составило 1.232 Вольта.
Разгон процессора Core i5 8600K 4.8 ГГц на материнской платы ASRock Fatal1ty Z370 Gaming-ITX/ac
Стресс тест длился 25 минут, при этом система оставалась полностью стабильной.
Процессор охлаждался жидкостной системой охлаждения Fractal Design Celsius S24, а температура самого горячего ядра не превышала 65 градусов Цельсия.
Также не стоит забывать про AVX Ratio Offset, который поможет снижать рабочую частоту процессора если та или иная программа активно использует AVX инструкции.
Каждая единица этого индекса опускает рабочую частоту процессора на 100 МГц в режиме AVX инструкций.
AVX Ratio Offset на материнской платы ASRock Fatal1ty Z370 Gaming-ITX/ac
Таким образом и процессор будет стабильнее работать и энергопотребление с тепловыделением будет оптимальным.
Частота процессора держится стабильно и в тестах, и в играх.
Если частота процессора падает, то нужно подкрутить параметры «предельной мощности длительной нагрузки» и «сохранения длительной нагрузки».
Всё это настраивается в разделе «Разгон» в подразделе «Конфигурация ЦП».

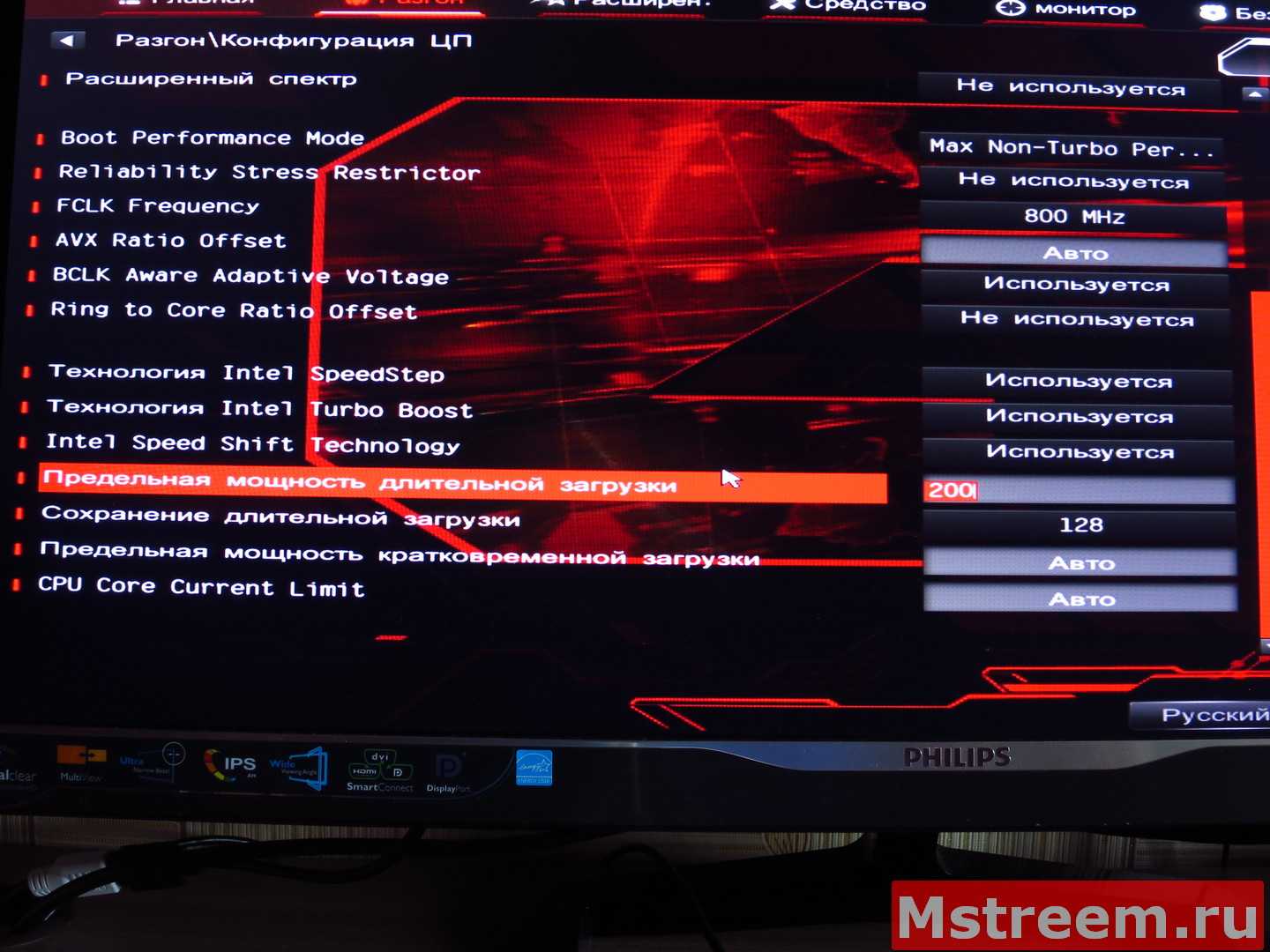

Предельная мощность загрузки процессора на материнской платы ASRock Fatal1ty Z370 Gaming-ITX/ac
Оперативная память Kingston Hyper X HX426C16FW2K2/16 запустилась на частоте 3.200 МГц (штатная частота 2666 МГц) со штатными таймингами 17-18-18-39.
Напряжение питания оперативной памяти также оставалось штатным 1.2 Вольта.
Разгон оперативной памяти на материнской платы ASRock Fatal1ty Z370 Gaming-ITX/ac
P.S. К сожалению тайминги tRCD и tRP в UEFI выставляются вместе и их значения нельзя выставить по отдельности.
Можно было выжать и ещё больше с оперативной памяти, однако я остался на этой частоте с оптимальными и довольно низкими рабочими таймингами.
Таким образом даже такая малютка как материнская плата ASRock Z370 Gaming ITX/ac позволяет эффективно разгонять и процессор, и оперативную память.
А вот уже насколько разгон актуален и оправдан, каждый решает для себя сам.
Страница 1: Тест и обзор: ASRock Fatal1ty Z87 Professional — материнская плата для геймеров
Совсем недавно, всего несколько лет назад, эта компания выпускала лучшие материнские платы Socket A, хотя их популярность была связана, по большей части, с ценой. Но проблемы тоже были, недаром ASRock приобрела «взрывной» имидж. Но сегодня все изменилось, качество и производительность новых материнских плат ASRock значительно улучшились, были выпущены и специальные семейства, такие как Fatal1ty. С представлением платформы Haswell ASRock представила соответствующие материнские платы Socket 1150. В нашей статье мы протестируем новинку ASRock Fatal1ty Z87 Professional.
Сегодня в семействе Fatal1ty для Socket 1150 присутствуют две модели, H87 Performance и тестируемая сегодня Z87 Professional. Отойдя от традиций Socket 1155, ASRock решила выпустить схожую модель на чипсете H, которая нацелена на потребителей, кому не требуются возможности чипсета Z, и кто не будет использовать процессоры с суффиксом «K». В отличие от Z87 Professional, функциональность H87 Performance урезана, но и цена в два раза ниже.
Но вернёмся к тестируемой Z87 Professional: материнская плата относится к верхнему сегменту (для геймеров), она обеспечивает высокое качество и способна удовлетворить требования самых пристрастных пользователей. На плату установлено три механических слота PCIe 3.0 x16, позволяющих установить конфигурацию 2-way SLI или 3-way CrossFireX. Помимо двух портов Gigabit LAN, материнская плата обеспечивает в общей сложности восемь портов USB 3.0, десять портов SATA 6G и оснащена чипом Creative Sound Core3D. Ниже мы более детально рассмотрим новую материнскую плату для геймеров.
Обзор ASRock Z87 Professional
В дизайне печатной платы можно выделить два цвета. Самая печатная плата чёрная, но она отдает коричневым оттенком. Причина кроется в проводящих дорожках, которые сделаны как раз коричневыми. В остальном вы получите типичные красный и чёрный цвета. Размер платы соответствует привычному формату ATX.
Спецификации
Ниже приведены технические характеристики ASRock Z87 Professional:
| Производитель и модель | ASRockZ87 Professional |
|---|---|
| Розничная цена | около 7,9 тыс. рублей в Россииоколо 196 евро |
| Сайт производителя | Официальная страница ASRock Z87 Professional |
| Функции северного моста/CPU | |
| Чипсет | Intel Z87 Express |
| Память и тип | 4x DDR3 (два канала) |
| Подсистема памяти | Макс. 32 Гбайт (через 8-Гбайт DIMM) |
| SLI / CrossFire | CrossFireX (3-Way) , SLI (2-Way) |
| Встроенные функции | |
| PCI Express | 3x PCIe 3.0 x16, (x16/-/-, x8/x8/-, x8/x4/x4)1x PCIe 2.0 x11x Mini-PCIe |
| PCI | 2x PCI |
| Контроллер Serial ATA, SAS и ATA | 6x SATA 6G с поддержкой RAID 0, 1, 5, 10 через Intel Z874x SATA 6G через 2x ASMedia ASM1061 |
| USB | 8x USB 3.0 (4x на панели ввода/вывода, 4x через гребенку)четыре через Z87 напрямую, четыре через ASM1074 (заб)8x USB 2.0 через Z87 (4x на панели ввода/вывода, 4x через гребенку) |
| Видеовыходы | 1x HDMI 1.4a, 1x HDMI-вход, 1x DisplayPort 1.2 |
| WLAN / Bluetooth | — |
| Firewire | — |
| LAN | 1x Intel I217-V Gigabit LAN1x Intel I211AT Gigabit LAN |
| Аудио | 8-канальный звуковой кодек Creative Sound Core3D |
» Fotostrecke
Картонная коробка сделана в типичном стиле «Fatal1ty». Как и в случае материнской платы, на ней доминируют чёрная и красная расцветки. По центру располагается логотип «Fatal1ty», снизу можно видеть название модели и некоторые ключевые функции.
Комплект поставки

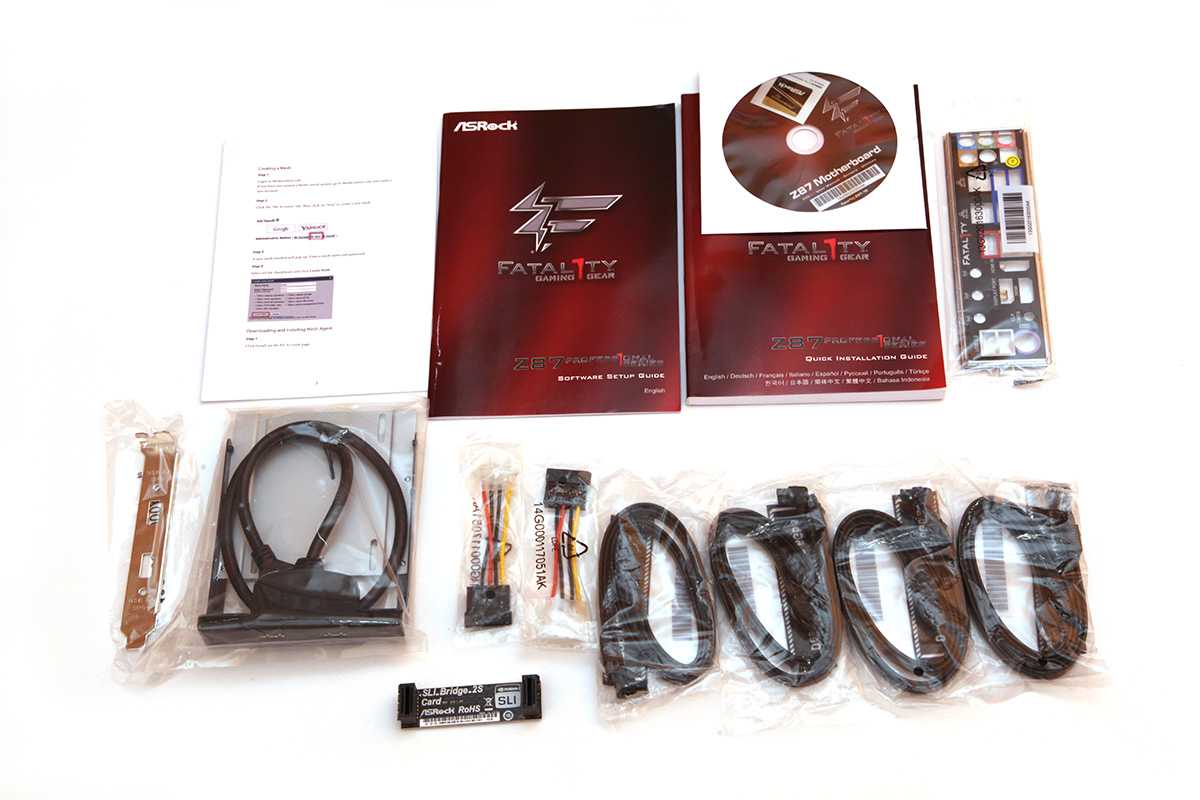

В комплект поставки входят следующие аксессуары:
- Заглушка ввода/вывода
- Руководство материнской платы, DVD с ПО и драйверами
- Руководство по настройке программного обеспечения
- Руководство ASRock Home Cloud
- Модуль USB 3.0 для передней панели со слотовой заглушкой
- Восемь кабелей SATA
- Два переходника питания Molex на SATA
- Мостик 2-Way SLI
ASRock вложила в комплект поставки не только необходимые переходники, но и довольно полезную фронтальную панель USB 3.0. Вы также получите восемь кабелей SATA, такого количества вполне достаточно для большинства покупателей.
<>Тест и обзор: ASRock Fatal1ty Z87 Professional — материнская плата для геймеровASRock Z87 Professional | Функции и раскладка (1)
BIOS
В основе BIOS лежит оболочка Click BIOS 4, известная нам по некоторым другим современным платам компании MSI. Здесь собрано максимальное число настроек, которые могут понадобиться оверклокеру. Главное окно системы выводит значения температуры и частоты процессора/памяти. Здесь же можно установить приоритет загрузки операционной системы с различных запоминающих устройств. Из этого окна можно в другие подменю оболочки.
Для обеспечения тотального контроля над кулерами, подключенными к материнской плате, можно использовать инструмент в Hardware Monitor.
Быстро узнать, что подключено к портам и разъемам, в наглядном виде поможет вкладка Board Explorer.
Настройки запуска системы, периферийных устройств и дополнительных элементов осуществляются в глобальном меню Settings
Чтобы установить частоты, выбрать параметры памяти и напряжений на различных узлах, существует глобальное меню с лаконичным наименованием OC. Тут действительно собрано всё, что только можно, причем запутаться элементарно не получится. Вначале идут настройки частот процессора и функций Turbo Boost, затем — все опции, касающееся оперативной памяти. Наконец, в конце находится множество подстроек первичных и второстепенных напряжений.
Разгон встроенного видеоядра производится здесь же. Диапазон всевозможных переменных подобран с огромным запасом (для типичного пользователя) и вполне пригоден для использования, в том числе и для экстремального разгона.
В целом, Click BIOS 4, установленный на Z87 MPOWER MAX, имеет большие возможности. Прошивка не тормозит и не глючит. По крайней мере, мы не заметили ничего подобного во время разгона нашего тестового образца Intel Haswell.
Общая информация
1.имеет Wi-Fi
ASRock Fatal1ty Z87 Professional
Устройство может подключаться к Wi-Fi.
2.поддерживает Wi-Fi 6 (802.11ax)
ASRock Fatal1ty Z87 Professional
Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.
3.поддерживает Wi-Fi 6E
ASRock Fatal1ty Z87 Professional
Wi-Fi 6E был анонсирован в 2020 году и имеет ряд преимуществ по сравнению с Wi-Fi 6. Помимо диапазонов 2,4 ГГц и 5 ГГц, он может работать в диапазоне 6 ГГц, что обеспечивает более высокие скорости и чрезвычайно низкую задержку.
4.Интерфейс 802.11ac WiFi
ASRock Fatal1ty Z87 Professional
Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.
5.Есть Bluetooth
ASRock Fatal1ty Z87 Professional
Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.
6.версия Bluetooth
Неизвестно. Помогите нам, предложите стоимость.
Bluetooth — это стандарт беспроводной технологии, который позволяет передавать данные между устройствами, расположенными в непосредственной близости, с использованием коротковолновых сверх высокочастотных радиоволн. Более новые версии обеспечивают более быструю передачу данных.
7.Легко разгоняется
ASRock Fatal1ty Z87 Professional
Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.
8.имеет подсветку RGB
ASRock Fatal1ty Z87 Professional
Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.
9.Легко сбрасывать BIOS
ASRock Fatal1ty Z87 Professional
На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

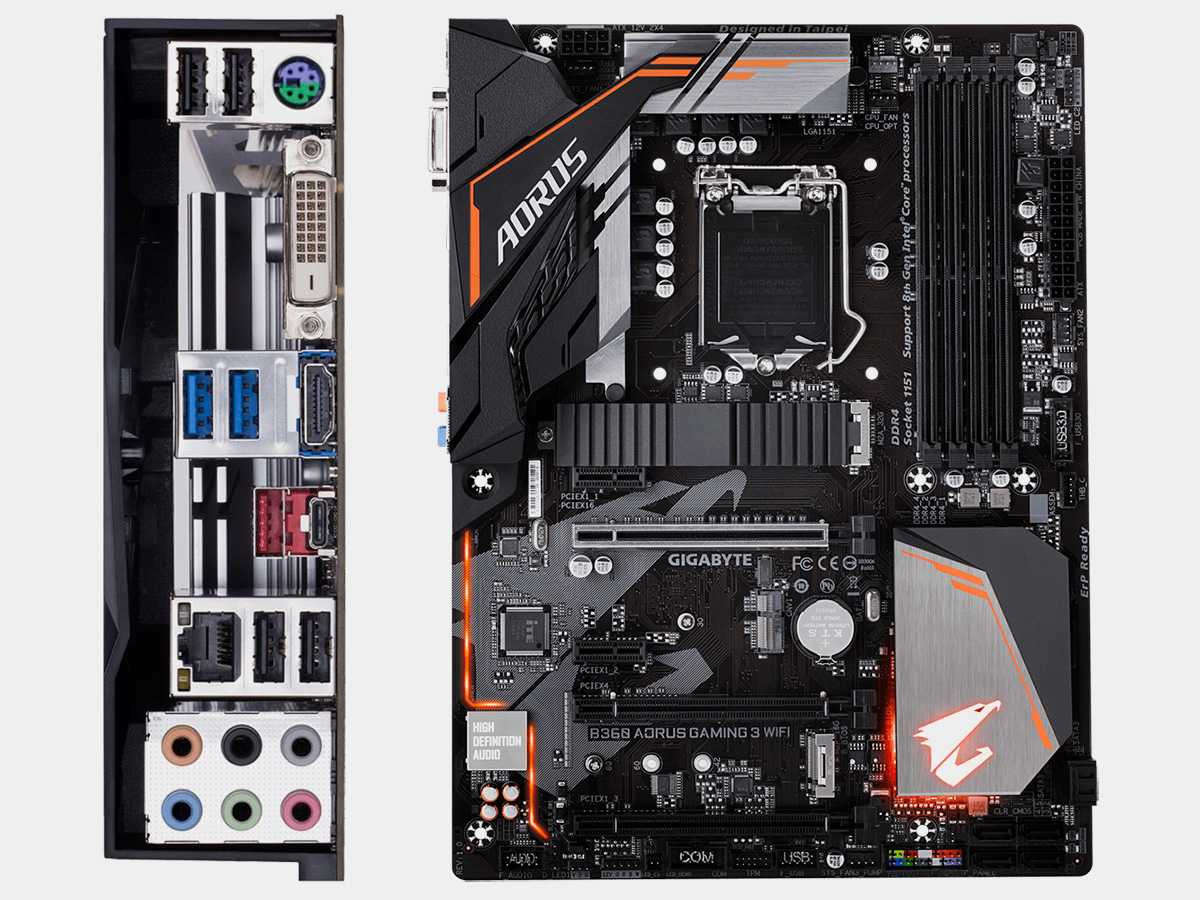

GIGABYTE B360 / H370 AORUS GAMING 3 WIFI
Мы не рекомендовали игровые материнки от этого производителя в компактном формате, так как они ничем не лучше рассмотренной ASUS и хуже чем MSI, а стоят дороже, при этом на них много нареканий. Так что сразу рекомендуем достойную полноразмерную модель, да еще и с Wi-Fi модулем.
Характеристики GIGABYTE B360 / H370 AORUS GAMING 3 WIFI
| B360 | H370 | |
| Форм-фактор | ATX | ATX |
| Звуковой кодек | ALC892 | ALC1220 |
| Оптика | нет | нет |
| Аудио разъемы | 6 | 6 |
| Сетевая карта | Intel | Intel |
| Видео разъемы | DVI, HDMI | DVI, HDMI |
| Количество USB | 6 | 6 |
| Слоты M.2 | 2 (SATA, PCI-E) | 2 (SATA, PCI-E) |
| Поддержка RAID | нет | да |
| Количество фаз | 7 (5+2) | 10 (8+2) |
| Рекомендуемые процессоры | Core i3, i5 | Core i5, i7 |
За свою цену данная материнка является вполне добротной, но предлагает не самое крутое оснащение – тут нет топового кодека, оптики, всего 2 видео разъема и средненькая система питания в модели на чипсете B360, но с достаточно большими радиаторами.
Основная фишка здесь все-таки Wi-Fi, который реализован просто в виде M.2 адаптера и заглушки PCI-слота с антеннами, которые идут в комплекте. Само-собой поддерживается стандарт 802.11ac в диапазоне 2.4 и 5 ГГц.
Модель на чипсете B360 не рассчитана на сборку топовых конфигураций, но с любым Core i3 и i5 вполне справится. Брать ее имеет смысл прежде всего если вы никак не можете подключить ПК к интернету кабелем и вам ну очень нужен Wi-Fi, здесь это выйдет дешевле. В остальном эта материнка ничем не лучше моделей, которые мы рассмотрим дальше.
А вот модель на чипсете H370 в этот раз имеет действительно важные отличия. Это топовый кодек с улучшенной обвязкой и гораздо более мощная система питания, позволяющая установить топовый 6-ядерный процессор из линейки Core i7 (8700). Сюда в принципе можно было бы поставить даже 8-ядерный Core i9 (9900), но при условии если не грузить его под завязку профессиональными приложениями, а использовать больше для игр. В противном случае понадобится еще более мощная материнка, обычно для таких камней берут гораздо более дорогие модели с 12 фазами на процессор на чипсете Z390.
В обоих случаях основным недостатком является отсутствие оптики и в будущем вы не сможете подключить таким образом колонки, если вдруг у вас возникнет желание, но такова цена дешевого Wi-Fi.Материнская плата Gigabyte B360 AORUS GAMING 3 WIFI rev. 1.0
Заключение. ASRock Fatal1ty B450 Gaming K4 – обзор просто еще одной материнки
За что можно было бы поругать эту плату? Ну… аудиокодек далеко не топовый. Подсветка есть только у радиатора чипсета. Было бы круто иметь интеловский сетевой чип или новомодный Killer…
Вы серьезно? Материнская плата, скорее, относится к бюджетным, чем к топовым или предтоповым продуктам. И для своего уровня она имеет все, что требуется. На чипсете B450 это далеко не самый дорогой вариант.
Кстати о цене. На данный момент (середина октября 2018 года) в рознице ASRock Fatal1ty B450 Gaming K4 стоит от 7 200 руб. Много или мало? Если рассматривать только ATX платы, то это если не самая дешевая, то одна из таковых. И не забываем, что здесь чипсет среднего уровня, да еще и с возможностью разгона.
Брать эту плату или нет? Если требуется функционал, для которого лучше всего подходит именно B450, то на материнскую плату определенно имеет смысл обратить внимание. В первую очередь из-за доступности в плане стоимости за полноценную ATX
Украшением системного блока она не станет, да и на звание дизайнерской она не претендует. Зато позволяет получить все возможности, предоставляемые современной платформой AMD, оснащена не только современными интерфейсными разъемами, но и уже устаревающим VGA. Те, кому по какой-либо причине необходим COM-порт, также сочтут эту модель платы полезной.
Лично я аргументов не рассматривать ее в качестве кандидата на покупку не вижу. Добротная вещь для своего класса устройств.
Хороших покупок.
