Спецификация
Общая информация:
- Модель: Fractal Design Celsius+ S36 Prisma;
- P/N: FD-W-2-3602;
- Тип: предзаполненная необслуживаемая система жидкостного охлаждения «всё в одном» (AIO);
- TDP: не указано;
- Термоинтерфейс: нанесен на основание водоблока;
- Гарантия: 5 лет.
Совместимость с процессорными разъёмами:
- Intel: LGA 2066, 2011-v3, 2011, 1366, 1156, 1155, 1151 v2, 1151, 1150;
- AMD: AM4, AM3(+), AM2(+), FM2(+), FM1, TR4 (через кронштейн, идущий в упаковке AMD Threadripper).
Радиатор:
- Размеры радиатора (Д x Ш x В): 403 x 123 x 30 мм;
- Материал радиатора: алюминий;
- Соединительные трубки: резиновые, в дополнительной оплётке;
- Длина трубок: 400 мм.
Вентиляторы:
- Модель: Prisma AL-12 PWM;
- Количество: 3 шт.;
- Размеры: 120 х 120 х 25 мм;
- Скорость вращения крыльчатки: 500-2000 оборотов в минуту;
- Воздушный поток: 85,71 CFM;
- Воздушное давление: 2,78 мм H2O;
- Уровень шума: до 32,7 дБ;
- Коннектор: 4-pin PWM + 4-1-pin ARGB (5V LED);
- Номинальное напряжение: вентилятор — 12 В, подсветка — 5 В;
- Номинальная сила тока: мотор — 0,18 А, подсветка — 0,30 А;
- Ресурс (MTBF): 100 000 часов.
Водоблок:
- Материал основания водоблока: медь;
- Скорость помпы: 800-2800 (3500 в режиме тепловой защиты) оборотов в минуту;
- Тип подшипника: керамический;
- Уровень шума: до 20 дБ;
- Коннектор: 4-pin PWM + 4-1-pin ARGB (5V LED);
- Номинальное напряжение: помпа — 12 В, подсветка — 5 В;
- Номинальный ток: 0,36 А;
- Ресурс (MTBF): 50 000 часов.
Пример установки
Система жидкостного охлаждения базируется на проверенном временем решением от Asetek, а следовательно, имеет стандартизированный крепёж. Это — большой плюс. При необходимости возможно будет докупить необходимые рамки при смене сокета. Также это позволяет использовать СЖО с процессорами Threadripper, с которыми нужная рамка для Asetek-совместимых систем охлаждения идёт в комплекте.

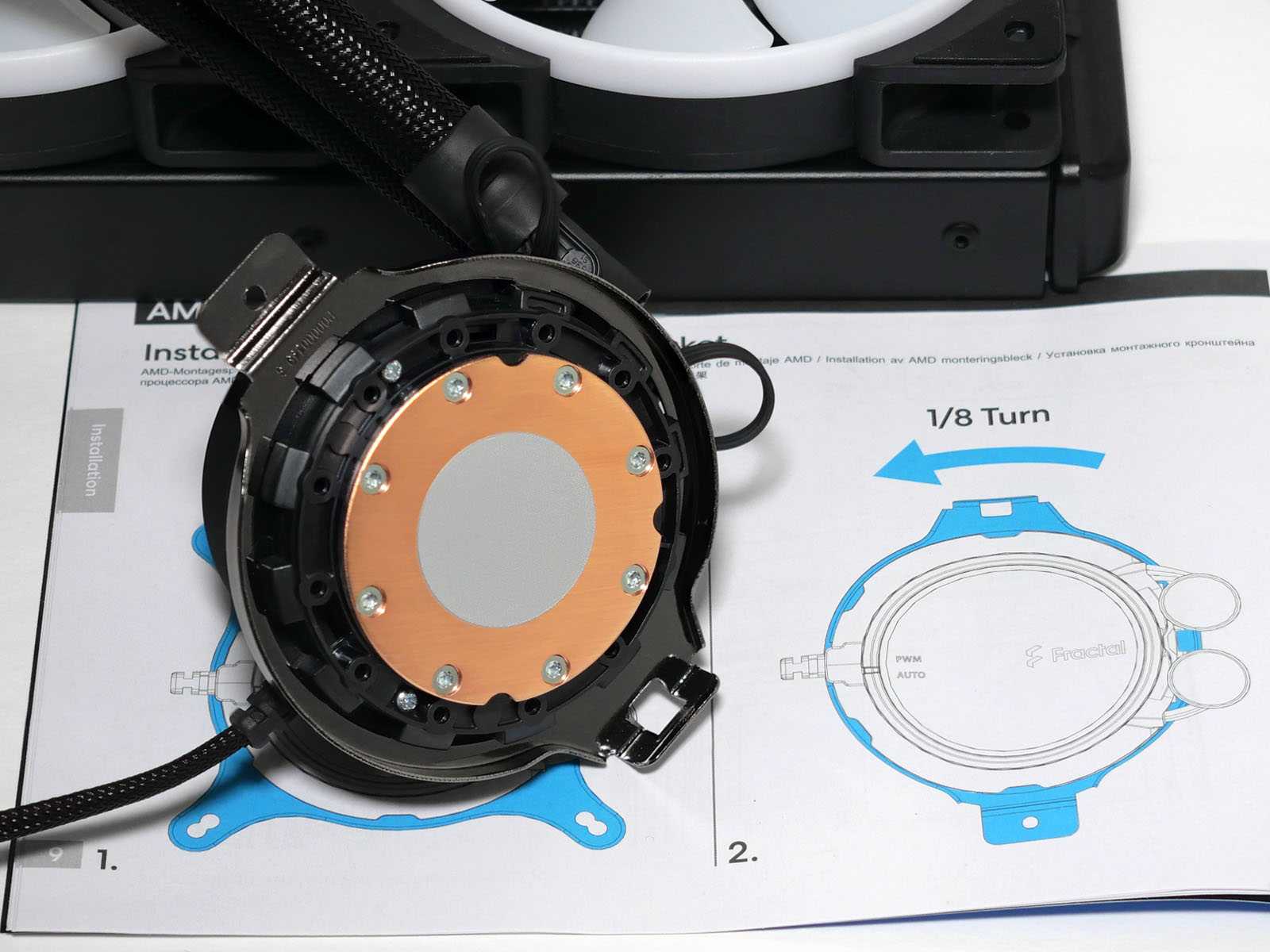

Процесс подготовки к установке на распространенные сокеты AMD и Intel наглядно показан в цветной инструкции. Всё понятно по иллюстрациям, несмотря на отсутствие перевода текстового сопровождения на русский язык.

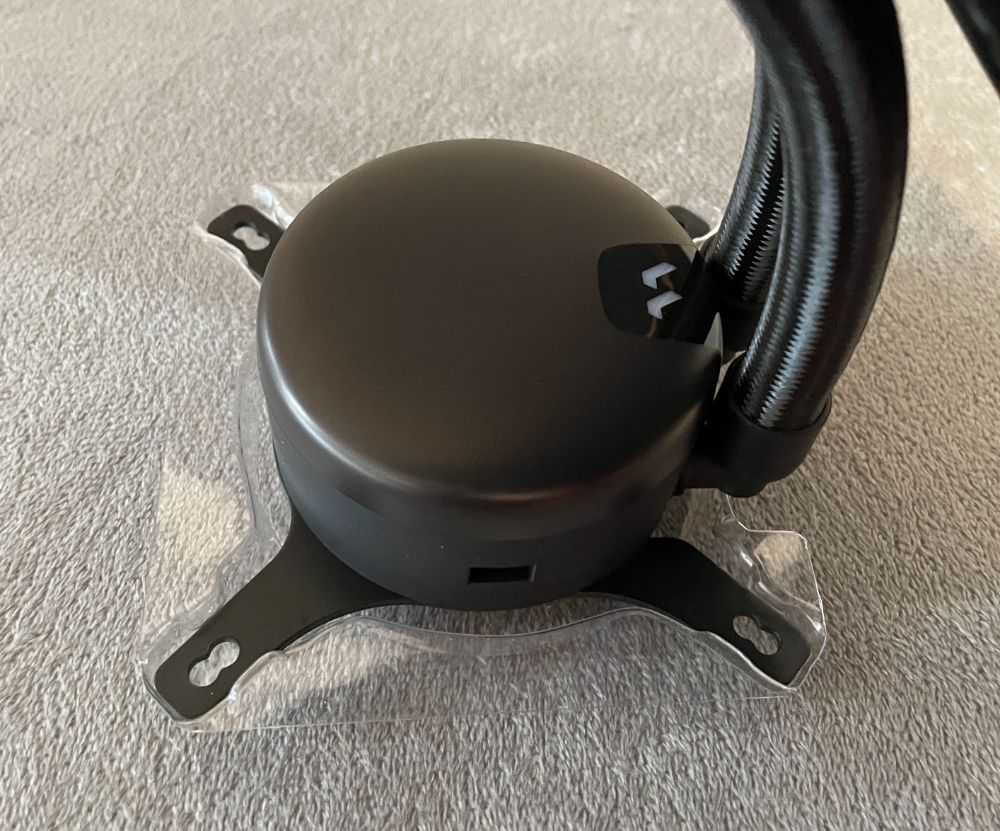

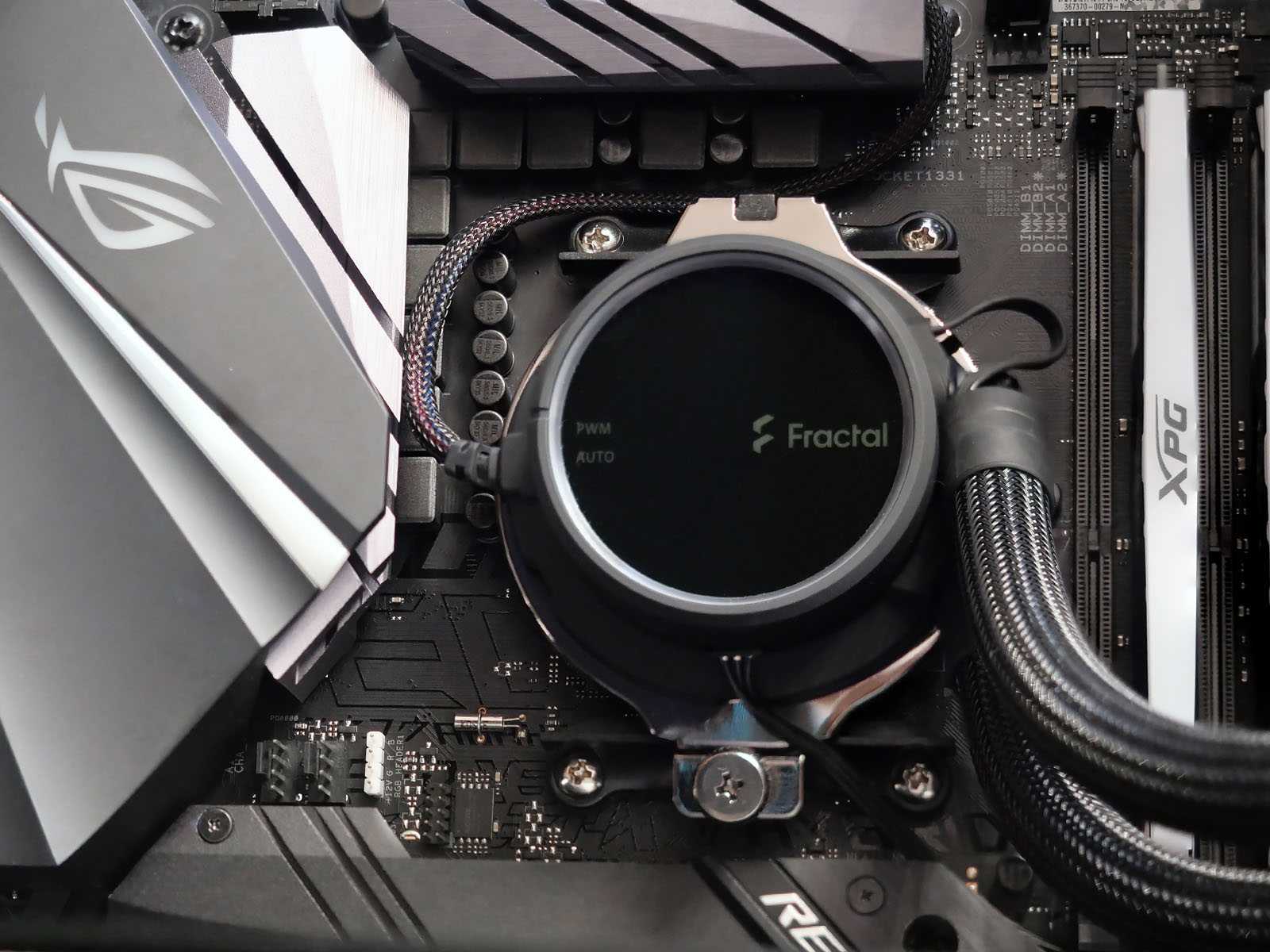

Монтажная пластина для сокетов процессоров Intel предустановлена на водоблок производителем. Так как тестирование проводилось на стенде с материнской платой ASUS Strix X470-F Gaming, у которой сокет AM4 для процессоров от AMD, потребовалось заменить её на другую из комплекта СЖО. Съём и установка осуществляется после разблокирования защелок по контуру простым поворотом на 1/8 оборота. Правильное ориентирование водоблока и направление крепежных отверстий рамки показано в инструкции. К одному из отверстий на рамке также прикручивается комплектное металлическое «ушко» — защёлка.

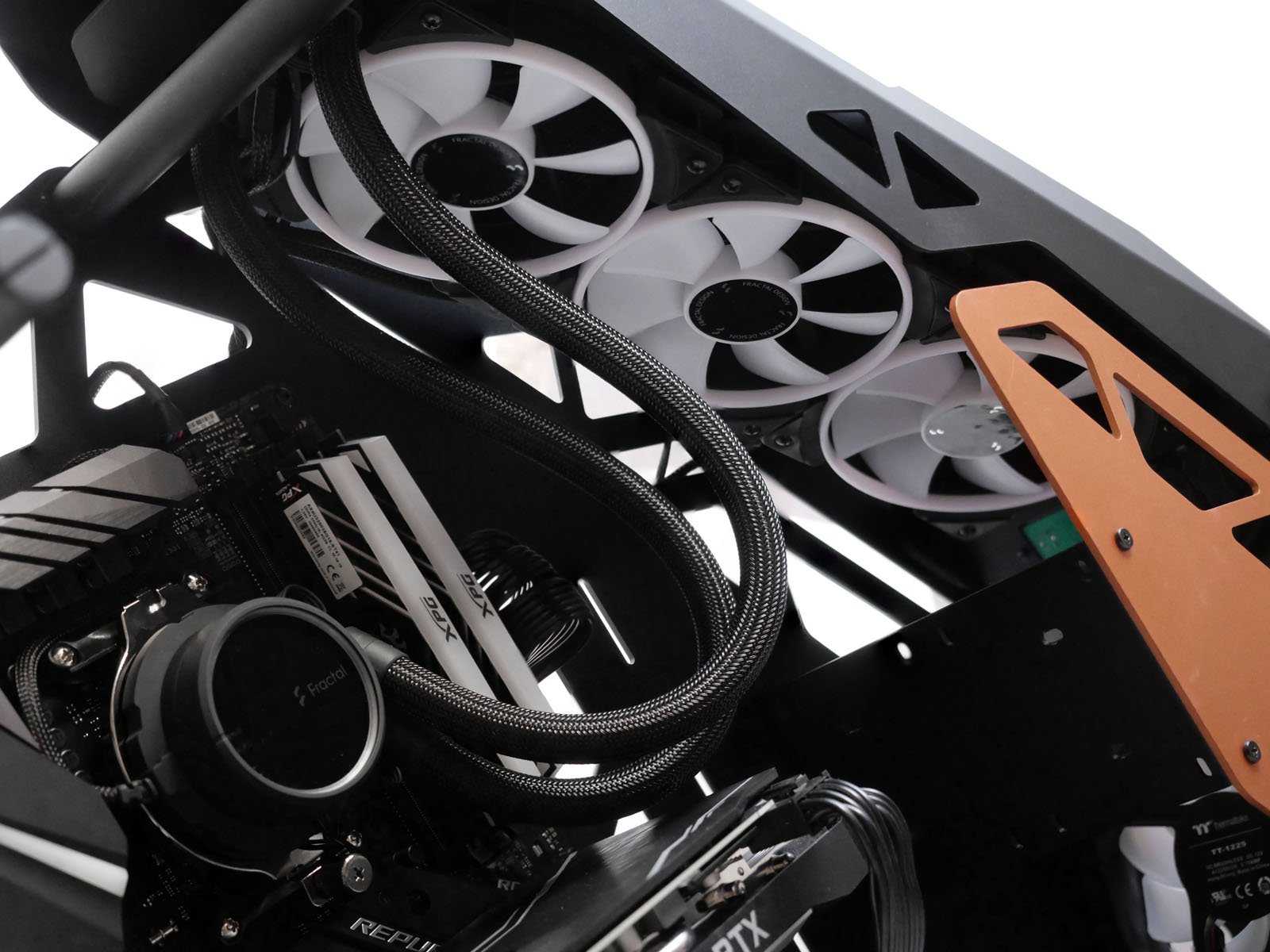

Крепление радиатора в корпусе ПК не займёт много времени при условии наличия необходимого посадочного места. Совместимость необходимо предварительно уточнить в инструкции к корпусу. Тестовый стенд с Cougar Conquer в основе имеет нужные крепления под верхней крышкой. Единственный недостаток крепежного набора СЖО — короткие винты для прикручивания радиатора. Их длины даже без шайб не хватило из-за толщины металлической стенки корпуса в 3 мм.
В толстостенных корпусах премиум-сегмента необходимо заранее озаботиться удлиненными винтами для фиксации радиатора или закрепить его вентиляторными длинными винтами по схеме «вентилятор → стенка ПК → радиатор», что и было сделано.
Fractal Design Lumen S24 RGB Cooler Packaging
We were excited to receive our package for this Fractal Design Lumen S24 RGB Cooler review. There’s nothing special about the packaging since it looks like every other box from Fractal Design. But despite that, we love how durable and sturdy the box is for protecting the contents inside during transit.
The front of the box showcases a bold and strong design with a big, clear image of the AIO cooler. You’ll also see its ARGB lighting on display which gives you an idea of how it looks.
On the box’s rear, you’ll see all of the cooler’s key features and product dimensions. The radiator’s dimensions can be seen on the block diagram, as well as the socket compatibility details.

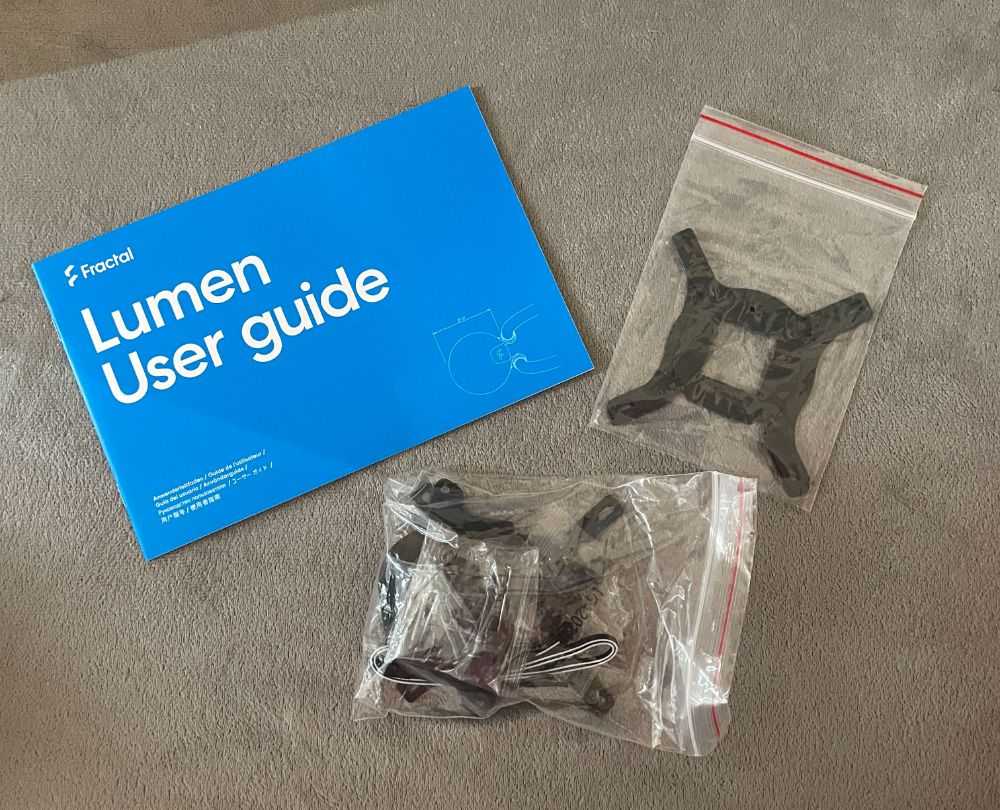

In the box, you’ll find the Lumen S24 RGB Cooler, a user manual, and one brochure. The latter gives you instructions on how to reach the manufacturer in case you receive a faulty cooler.
You’ll find an Intel backplate, AMD ring bracket, and an Intel Ring bracket which is pre-installed on the block. There are four thumb nuts, four black spacers, four Intel LGA20xx standoffs, four Intel other-socket standoffs, and five washers.
The company even included two AMD mounting pin brackets plus Phillips 6-32 long and short screws (eight for each). Then lastly, there’s a cable for connecting the cooler block with a regular 3-pin ARGB header on the board.
Now, let’s continue our Fractal Design Lumen S24 RGB Cooler review by looking at its build, style, and functions.

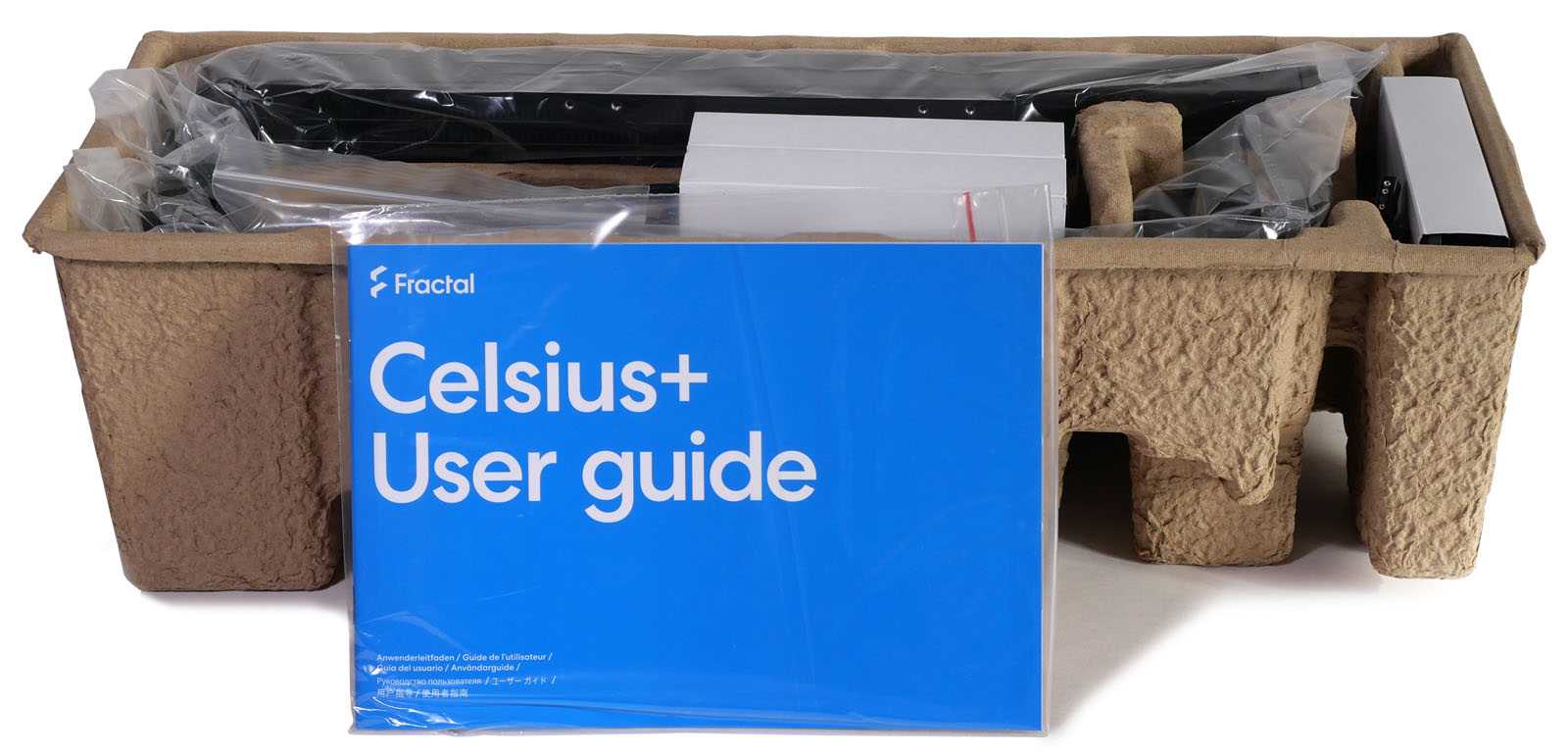

Упаковка и комплектация

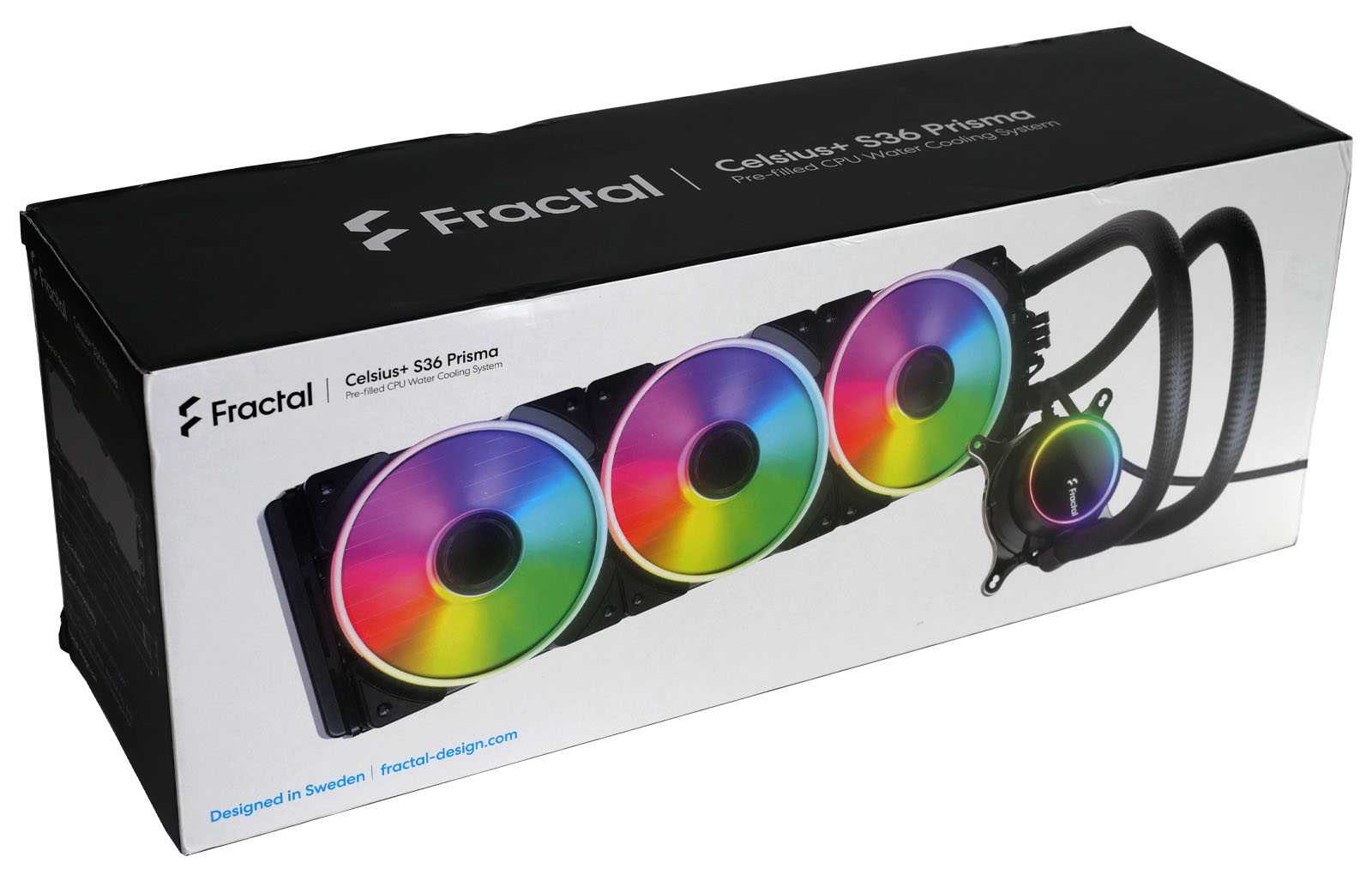

Размеры картонной коробки, в которой продаётся система охлаждения Fractal Design Celsius+ S36 Prisma — 470 x 180 x 145 мм. Лицевая часть украшена рендером устройства на белом фоне с включенной радужной подсветкой. Смотрится презентабельно.

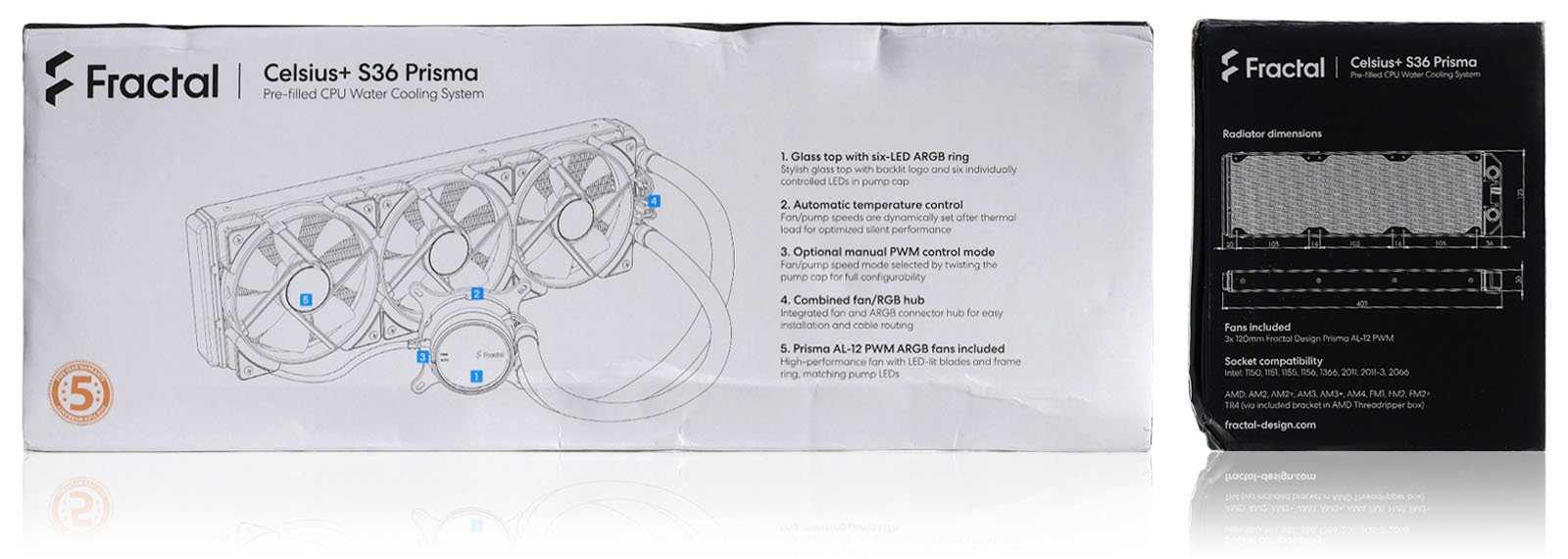

С обратной стороны уделено внимание основным конкурентным преимуществам. Боковая грань отдана под схематичное изображение с размерами радиатора
Эта информация пригодится перед покупкой, чтобы прикинуть, вместится ли он в корпус ПК.
Наружная часть коробки достаточно мягкая, основную жёсткость упаковке задаёт внутренний блок из более плотного картона. В нём плотно и аккуратно уложены все компоненты. Такой вариант достаточен для защиты при обычных условиях транспортировки.

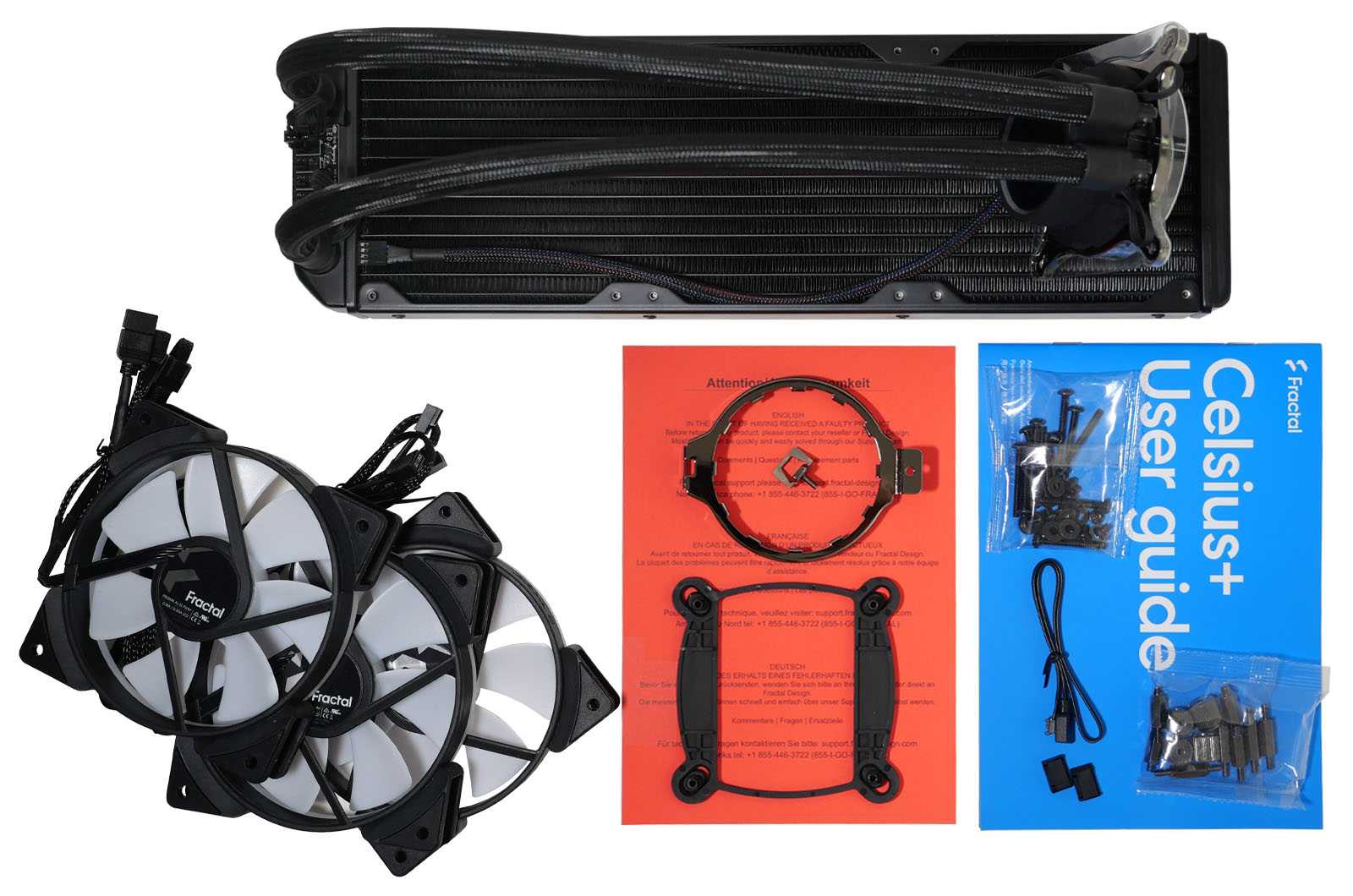

В комплект системы охлаждения входит только необходимый минимум:
- Три 120-мм вентилятора Fractal Design Prisma AL-12 PWM;
- Рамка для сокетов Intel (установлена на водоблоке);
- Универсальный пластиковый бэкплейт для сокетов Intel;
- Рамка для сокетов AMD;
- Универсальный набор крепежа;
- Набор винтов разной длины для крепления вентиляторов и радиатора;
- Съёмный провод для синхронизации ARGB-подсветки с материнскими платами (коннектор типа ASUS AURA) длиной 30 см;
- Два самоклеящихся фиксатора проводов;
- Пользовательская инструкция.
Внешний вид и особенности конструкции

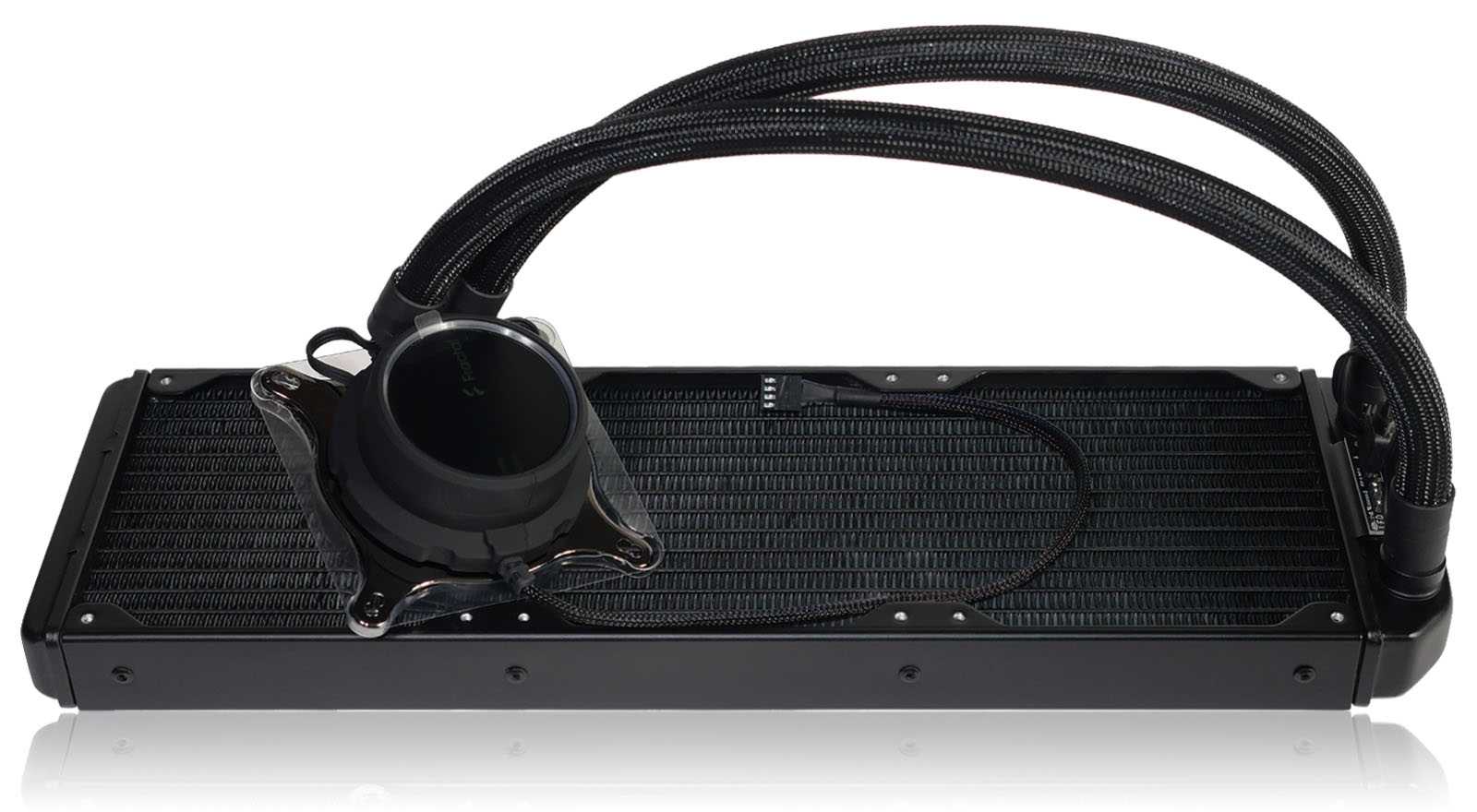

Система охлаждения по принципиальному разделению на отдельные блоки имеет стандартную компоновку. Радиатор и водоблок соединены гибкими шлангами длиной 40 см (с учетом фитингов). Контур уже предварительно заправлен жидкостью и не требует периодического обслуживания или долива. Все элементы конструкции выполнены в чёрном цвете, даже оплетка проводов. Концы трубок и оплётки качественно опрессованы. Пластиковый корпус водоблока сделан с покрытием софт-тач, что добавляет ощущения премиальности устройства.

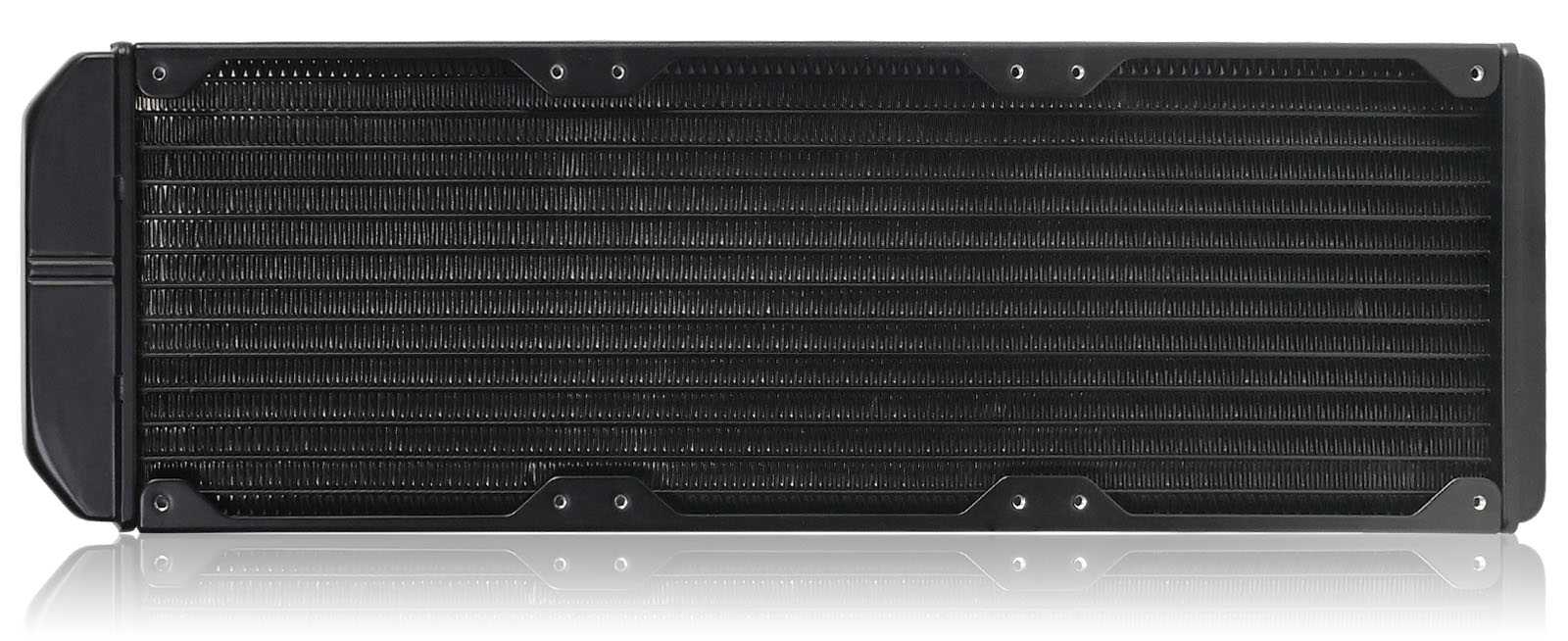

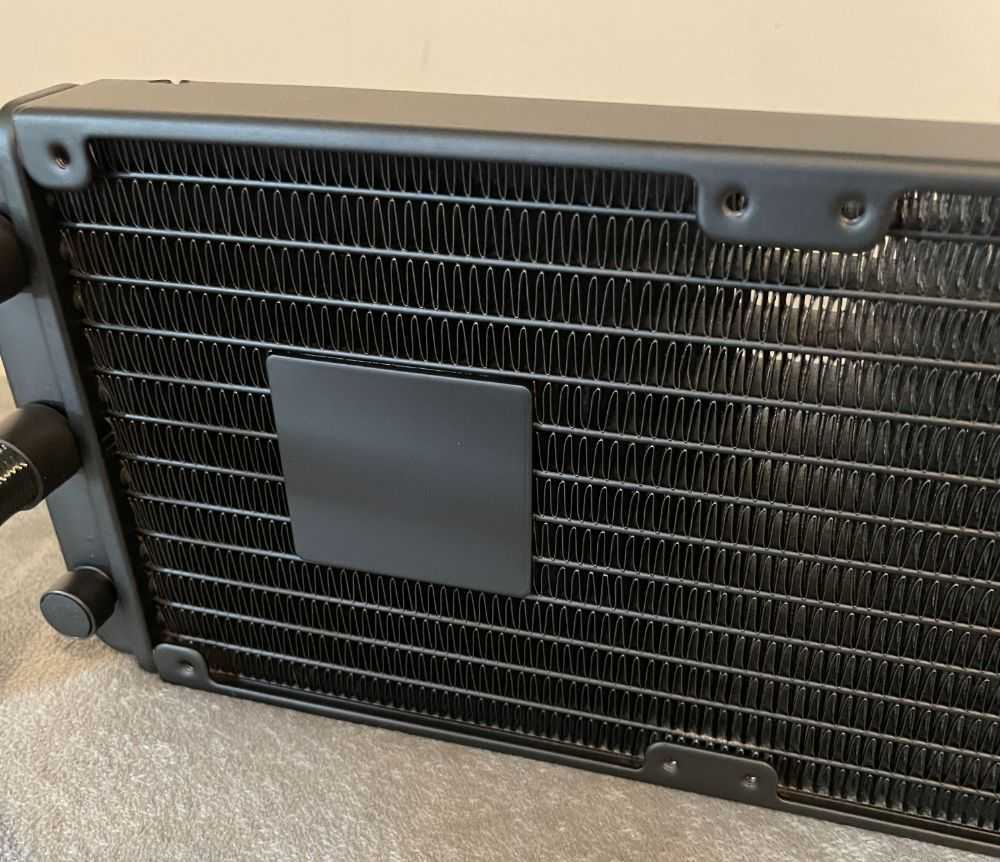

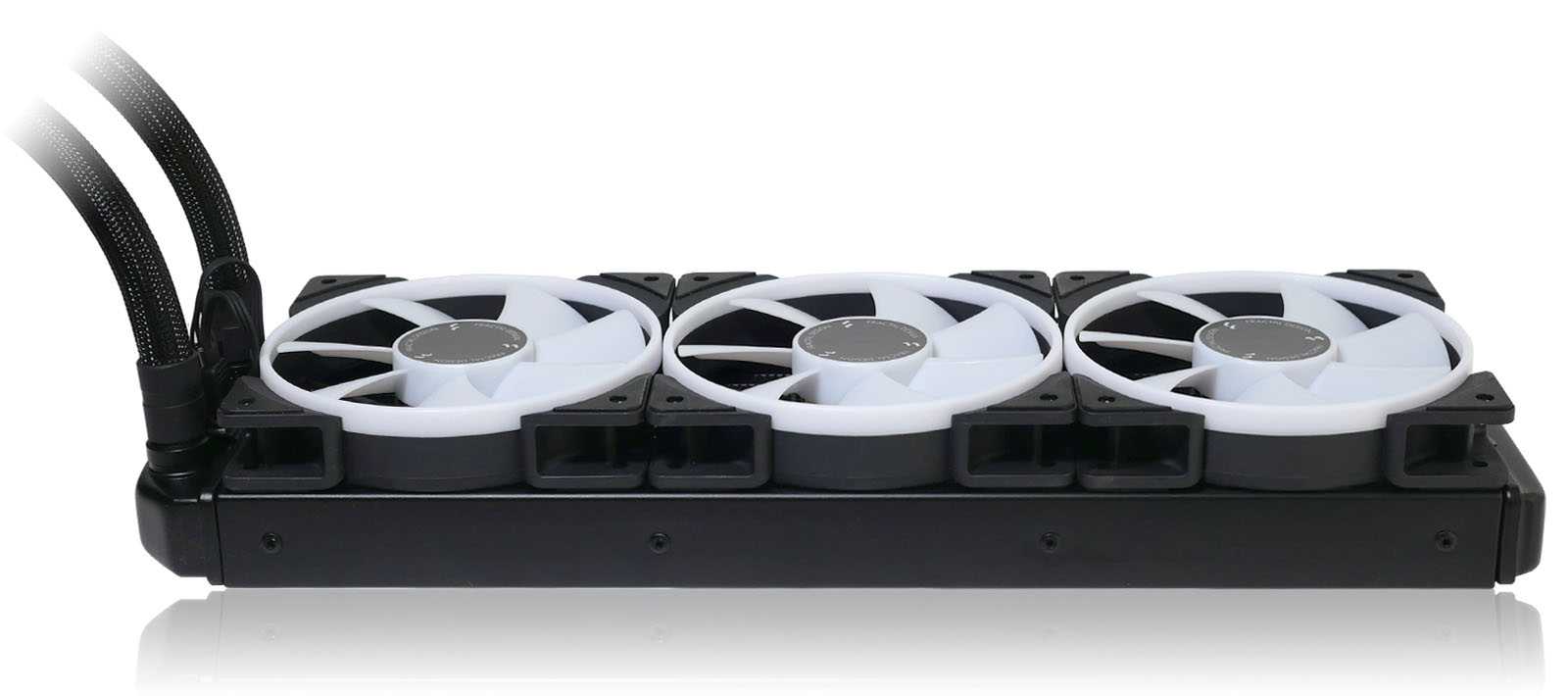

Алюминиевый радиатор рассчитан на установку в комбинации с тремя 120-мм вентиляторами и, за счет служебных выступов для закольцовывания каналов и подведения шлангов, имеет общую длину — 403 мм. Высота каркаса радиатора в 30 мм чуть больше «стандартных» 27 мм

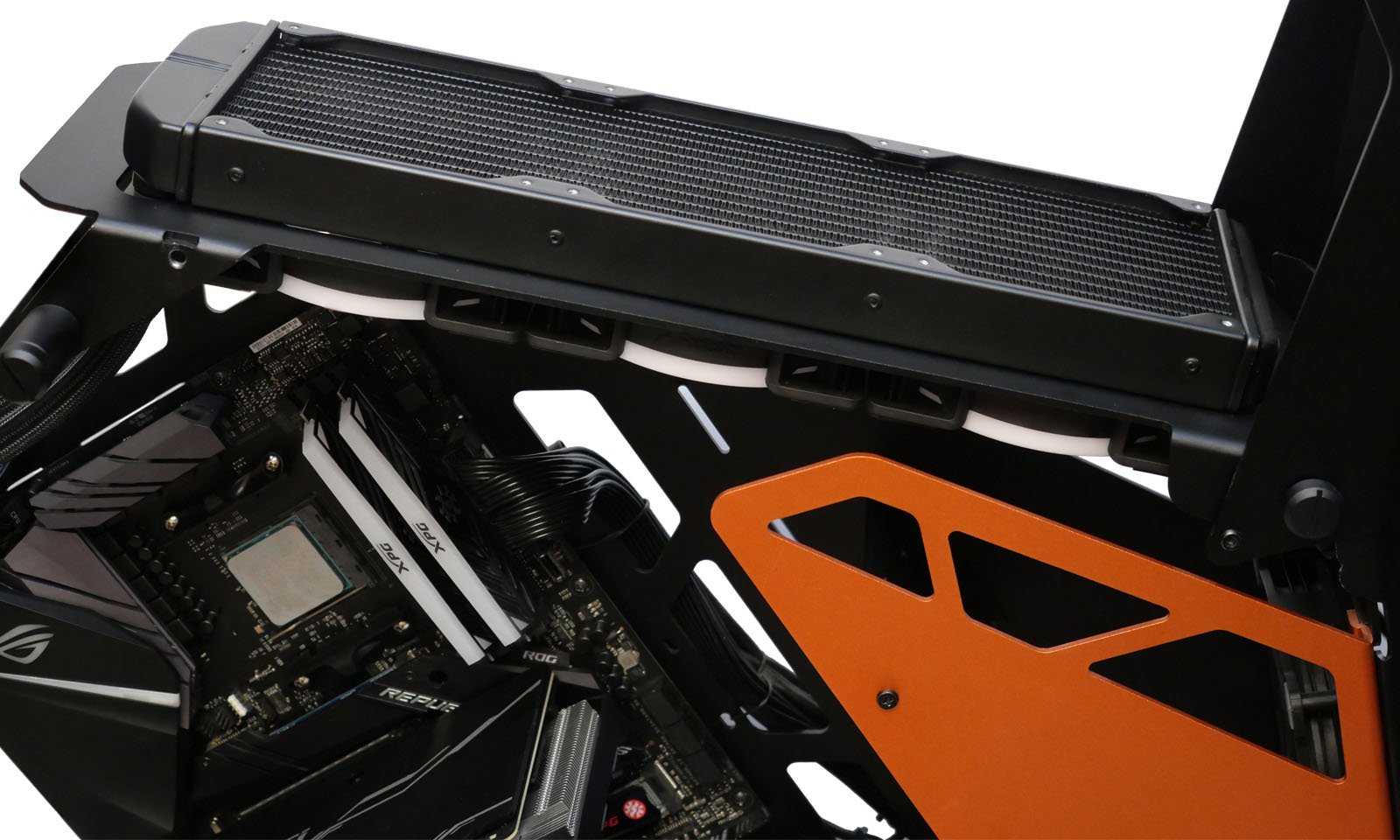

Это важно учитывать в относительно небольших корпусах при верхней установке СЖО и малом запасе по высоте между краем материнской платы и местом крепления радиатора. Рабочее тело набрано тринадцатью каналами с плотным заполнением пространства между ними алюминиевой гофролентой.

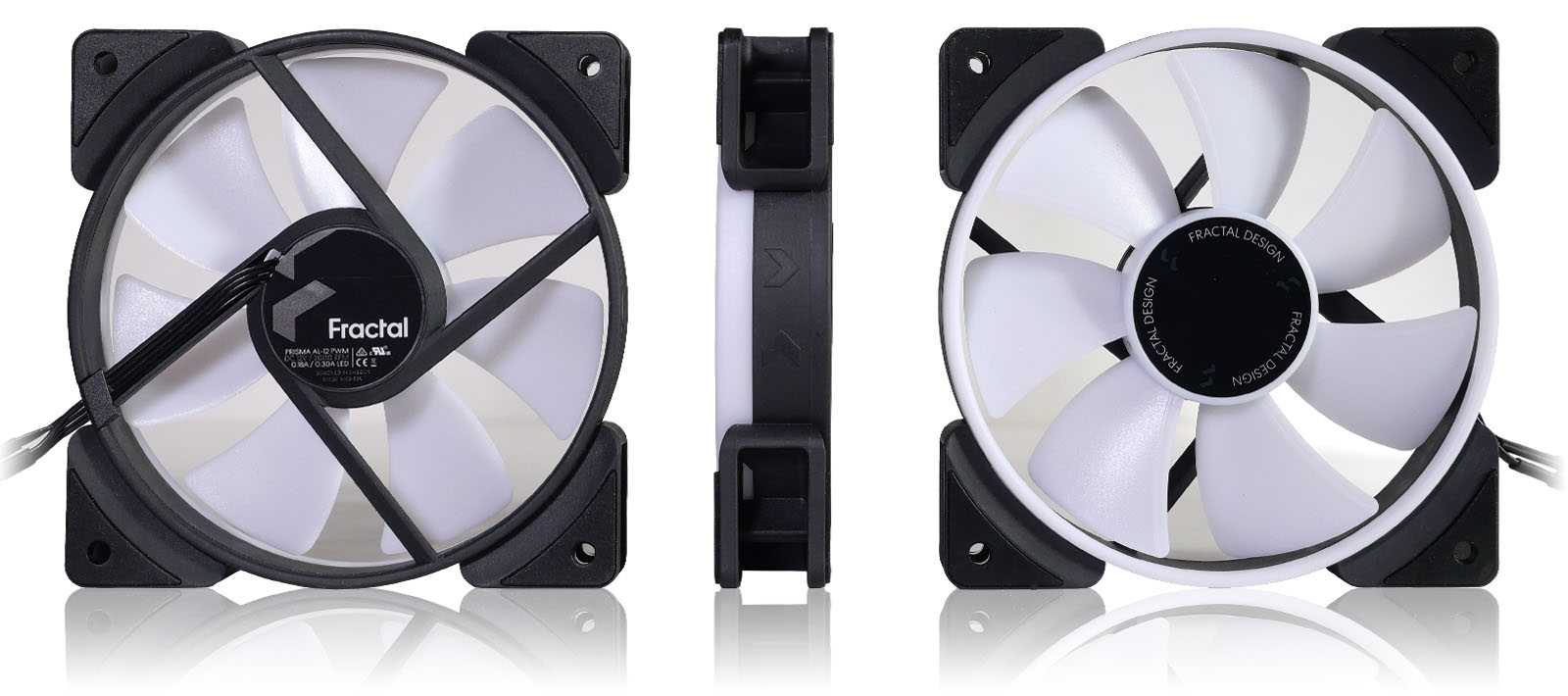

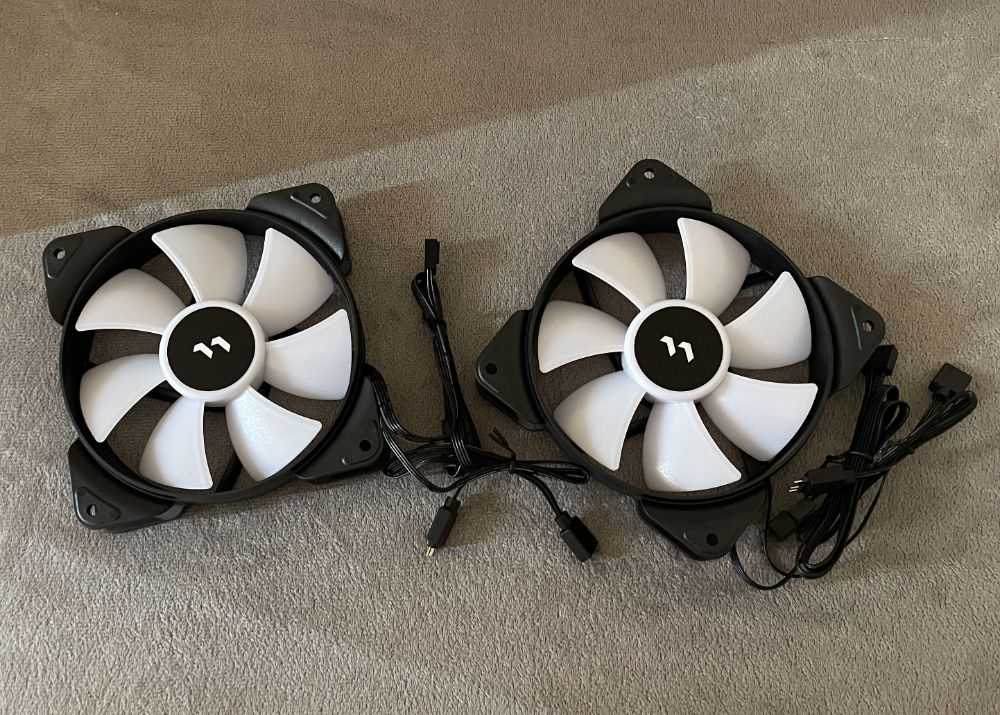

Для обдува радиатора используются три семилопастных вентилятора Fractal Design Prisma AL-12 PWM. Заявленный рабочий диапазон скорости вращения полупрозрачной матово-белой крыльчатки — от 500 до 2000 оборотов в минуту. Уровень создаваемого шума по спецификации относительно небольшой — около 32,7 дБА в пике. Для снижения передачи вибрации на корпус по углам сделаны прорезиненные вставки. Вентиляторы неплохо подходят для работы с радиаторами благодаря хорошему показателю создаваемого воздушного потока — 85,71 CFM.

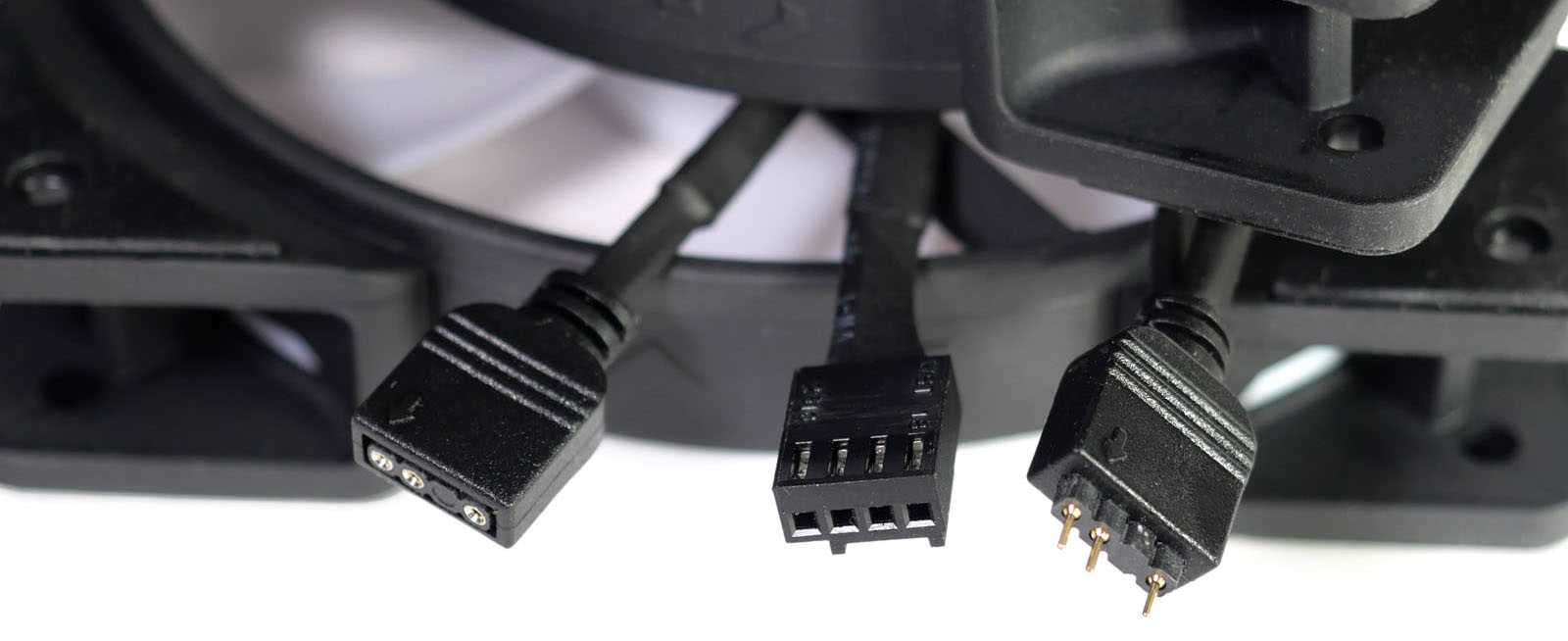

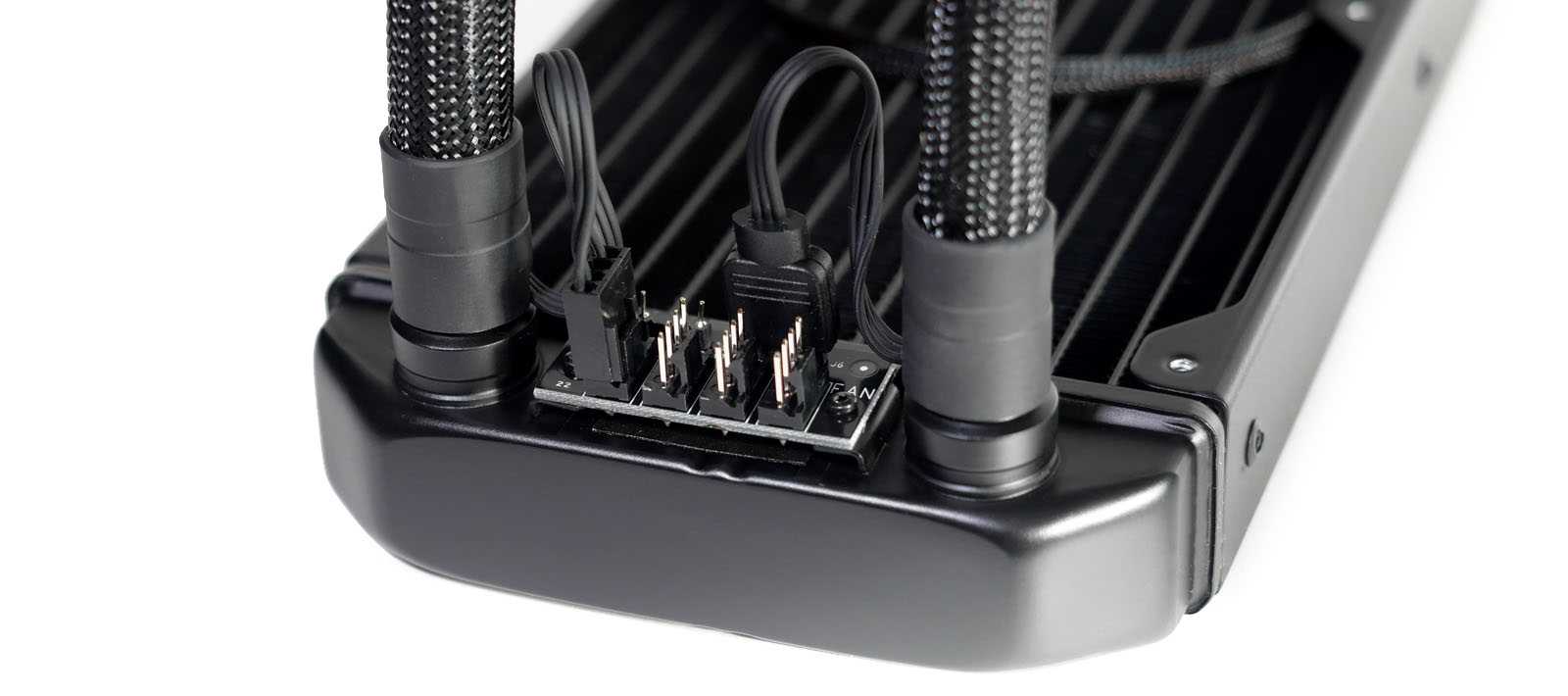

От каждого вентилятора выведено по два провода: один длиной 35 см — питание мотора и второй длиной 30 см — питание и управление подсветкой с ответвлением 18 см для продолжения цепочки подключения.
После установки вентиляторов на радиатор общая высота конструкции получается около 55 мм.
Тестирование
Для тестирования Fractal Design Lumen S36 RGB мы использовали открытый стенд на базе процессора Intel Core i5-10600K с материнской платой Asus ROG STRIX Z490-A GAMING, а в качестве оценки эффективности СЖО задействовали кулер Deepcool GAMMAXX 400 V2. Измерения проводились при комнатной температуре 24°C.
Весь тестовый стенд представлен в следующей конфигурации:
| Процессор | Intel Core i5-10600K |
| Материнская плата | Asus ROG STRIX Z490-A GAMING |
| Система охлаждения | Fractal Design Lumen S36 RGB |
| Системный SSD | ADATA XPG SX8200 Pro (512 Гбайт) |
| Блок питания | Super Flower SF-850F14MT |
Шум
Lumen S36 RGB может работать в двух режимах . Наиболее рациональный — с помощью ШИМ, когда скорость вращения вентиляторов подстраивается под текущую температуру (читай, нагрузку). Есть второй вариант, когда вентиляторы просто работают на максимальных оборотах (здесь это порядка 2000 об/мин). Но без надобности гонять их на высокой скорости смысла нет никакого: как минимум, это дополнительный шум. При прямом сравнении уровня шума Fractal Design Lumen S36 RGB и Deepcool GAMMAXX 400 V2 выигрывает последний, но лишь потому, что максимальная скорость вращения вентилятора воздушного кулера ограничена 1650 об/мин.
В режиме управления через ШИМ система работает гораздо тише даже под умеренной нагрузкой. Выбрать подходящий режим можно в BIOS.
Эффективность охлаждения
Мы давали нагрузку на процессор с помощью теста Stress FPU из пакета AIDA64. С помощью все того же AIDA64 контролировалась и его температура. В результате выяснилось, что при максимальной нагрузке на процессор и скорости вращения вентиляторов в 2000 об./мин его температура стабильно держалась на уровне 57°C. Для сравнения, тот же GAMMAXX 400 V2 при 1650 об/мин показал результат в 64°C.
Key Features of the Fractal Design Lumen S24 RGB Cooler
Our Fractal Design Lumen S24 RGB Cooler review will give you a whole list of all the cooler’s key features. Here are all the aspects that make it a favourite among many.
Removable Cap
You can remove the cap of the Lumen S24 RGB’s block to rotate it at 90-degree intervals. So, you can maintain the horizontal logotype regardless of your cooler’s mounting orientation.
Easy Cable Management

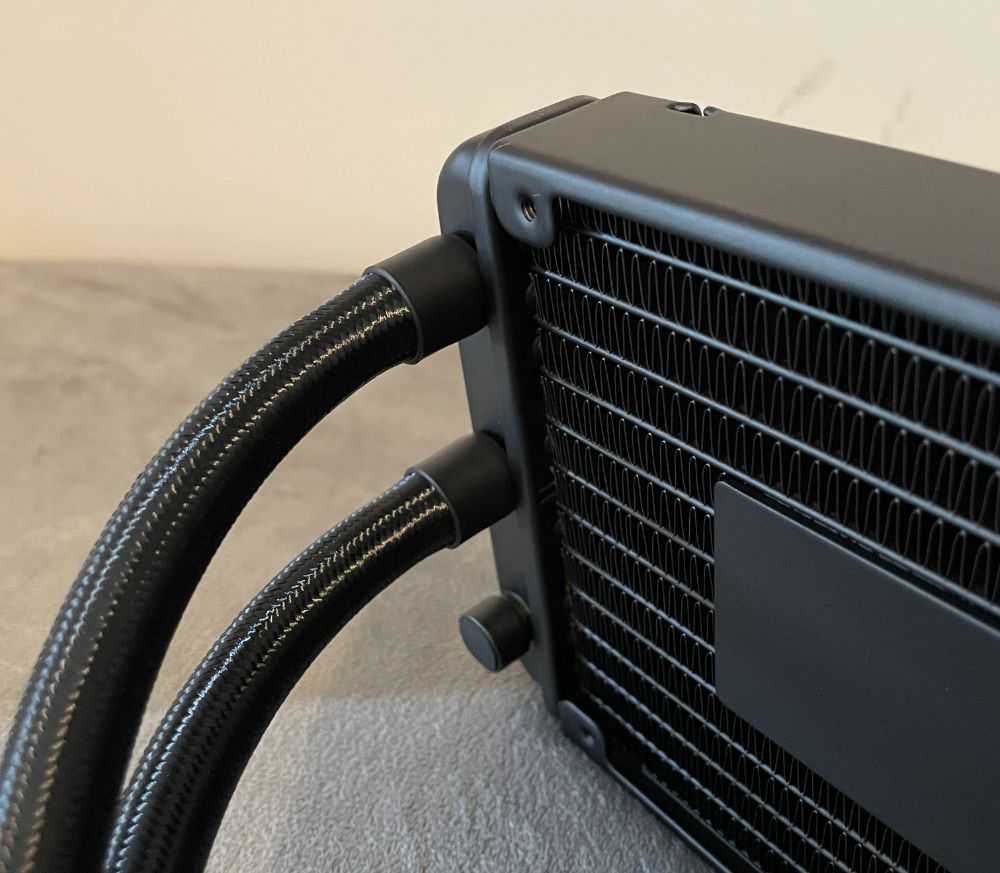

The Lumen S24 RGBuses low-permeability rubber tubes and braided nylon sleeves. Also, the cooler has articulating elbow fittings for easier tube routing and reduced tension on the cold plate housing.
Pre-applied Thermal Paste
Applying thermal paste can be a challenge since using too little or too much can damage your components. But since Fractal Design pre-applied thermal paste for the Lumen S24 RGB, you won’t have to deal with this.
With that, installing your cooler will be easier and pain-free.
Comes with Two Mounting Brackets
The Lumen S24 RGB Cooler from Fractal Design comes with Intel and AMD brackets. It’s a great and convenient move from the company so you won’t have to worry about compatibility issues etc.
5-year Warranty for the Fractal Design Lumen S24 RGB Cooler
The Lumen S24 RGB comes with a 5-year warranty which is great for a premium-grade cooling solution. This also shows the manufacturer’s trust in their products.
Fractal Lumen S36 RGB Liquid CPU Cooler
With a name like Lumen, one would expect to see much more ARGB added to the top of this smooth, rounded-over, bronze-colored cap than the small logo surrounded in black near the tubing. You would be correct in that expectation, and Fractal found a way in which it can look this brilliant without power, but when lit, it is still able to glow right through this coloration. Stunning!

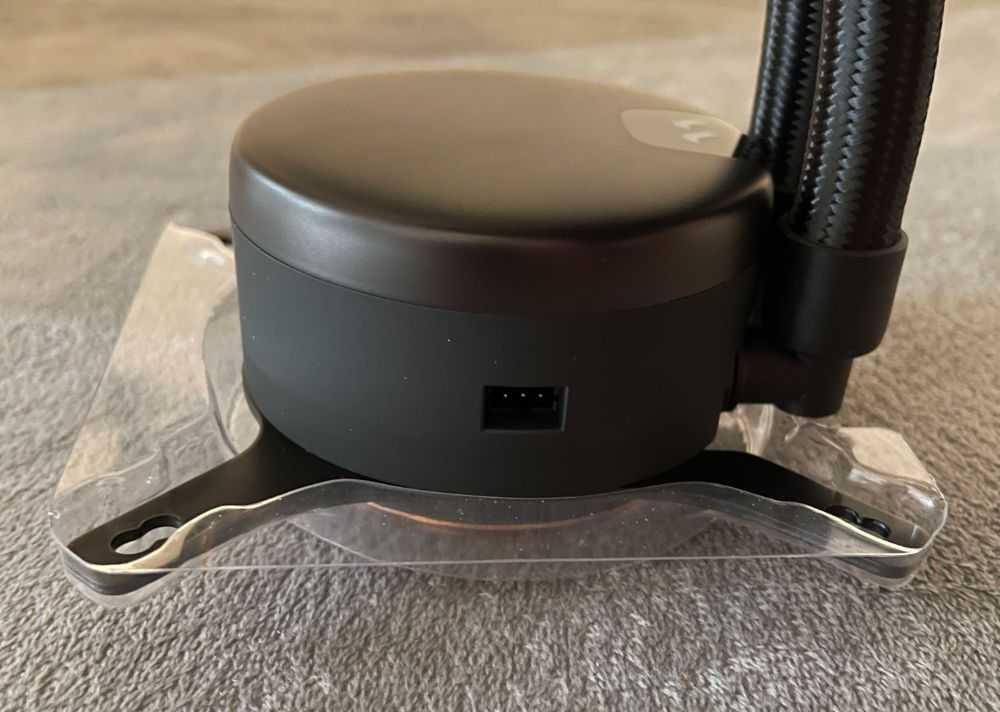

Getting down to its level and looking around, we noticed a small 3-pin header tucked into the side of the head unit. Keep in mind; there is no pump in this head unit, which makes this set of pins needed for ARGB control of the lighting within.
On the right side of the circular head unit, we find a pair of ninety-degree swivel fittings used to connect the tubing to the head unit. The tubes are made of rubber and have a nylon sleeve applied, and both are held tight to the fitting with a ring of material that is stretched over the area and allowed to resume its standard size, compressing that area.

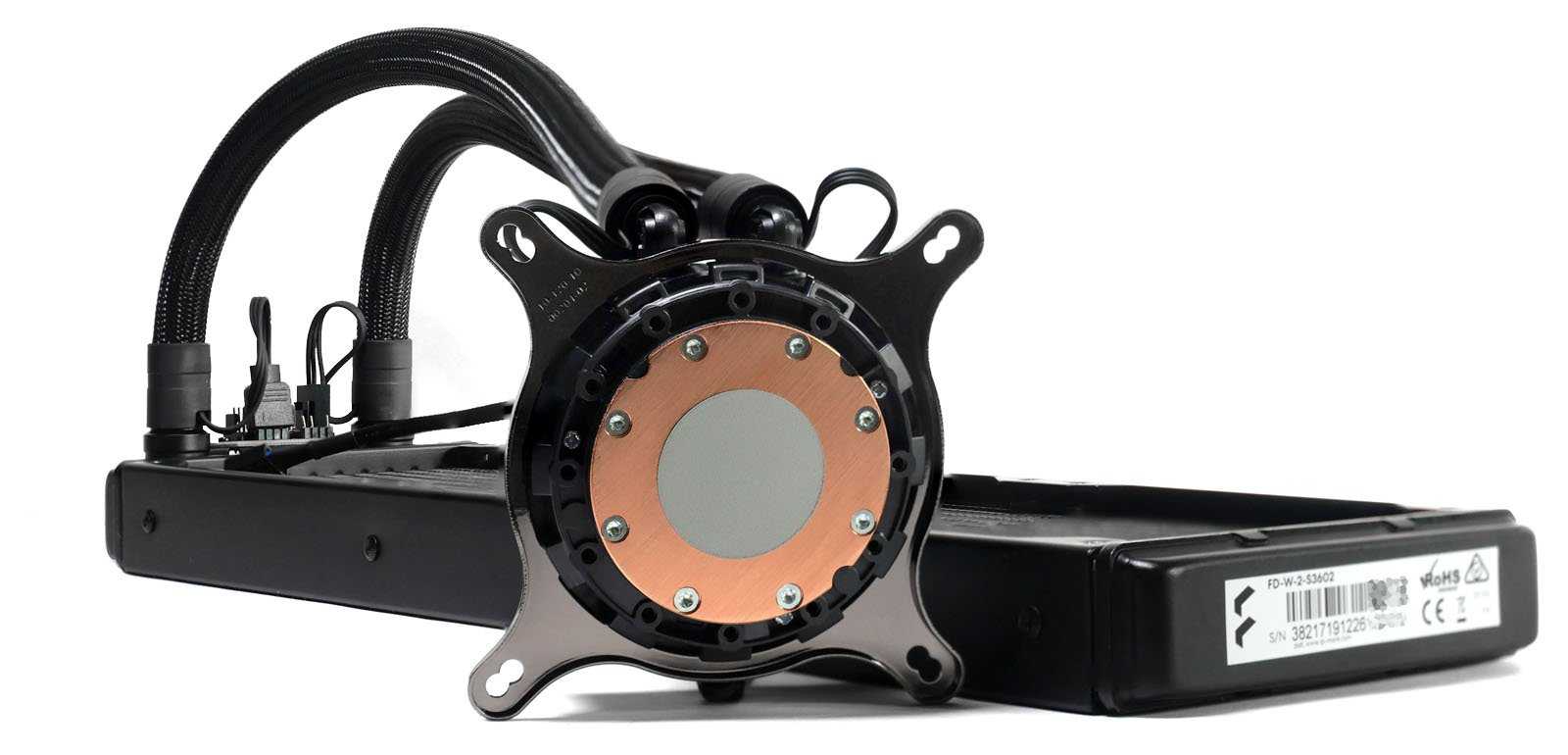

The head unit ships with the Intel mounting hardware slid onto the base, protected with the clear plastic cover we saw in previous images. The cover protects the copper surface and the pre-applied thermal paste, which showed up in good form and free of debris.

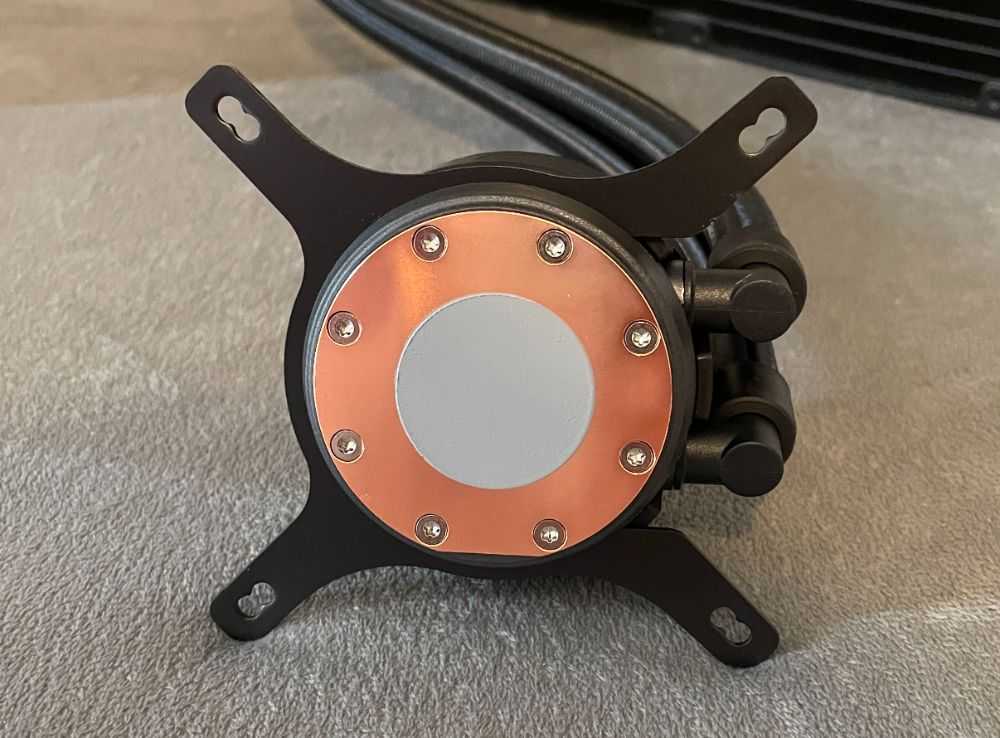

The mating surface of the cold plate is convex in design to help increase mounting pressure, and when we cleaned the thermal paste off of it, we noticed two machining patterns. We saw lines running vertically, as you see it now, as well as another set of semicircular marks, neither of which are very deep, leaving an overall «smooth» surface to mate to the CPU IHS.

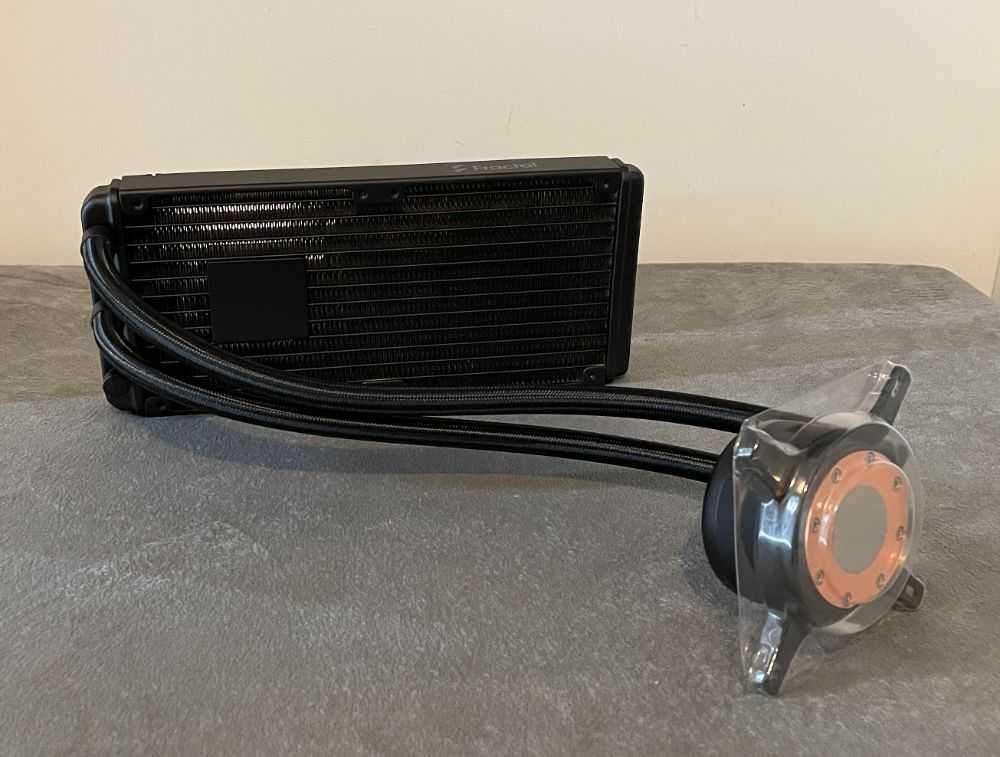

Moving away from the head unit, we followed the sixteen inches of tubing to the radiator, where we found a 30.5 inch long, 3-pin power cable for the pump, which is housed within the fins and tubes of the radiator. We see the same compression sleeves used to connect the tubing, and these could be the longest tubes in the game currently.
The long wire we mentioned in the last image is passed through a notch cut into the frame of the radiator so that it will not get in the way when mounting it to a chassis or putting fans on this side of the radiator. The cable terminates under a textured black cover. This does block some airflow, but keep in mind, it is placed behind the fan hub, so we are not losing all that much real estate with this implementation.
As we step back to admire the size of the 360mm radiator in this system, we can also better understand the placement of the pump and how it will all come together. Picking a random spot on the radiator to count, we came up with 23 FPI in this model.

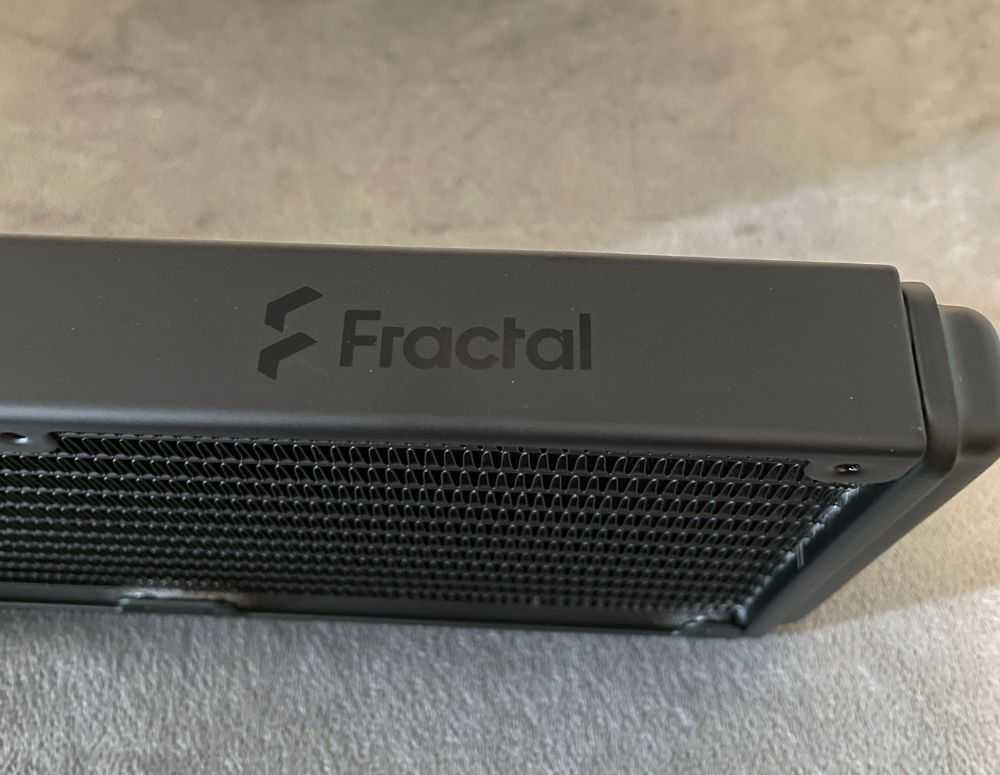

While not as bold as a chrome sticker, or bright white letters, Fractal still wanted to put their name on both halves of the AIO so that no matter where you look, you at least see the stylized «F» logo. Opting for the matte finish on the radiator made it easy to add in a stealth maker’s mark; just by using a shinier black, they can sneak their name onto the sides of the radiator.
The Lumen S36 RGB uses a 27mm thick radiator, but the tubes and fins are thinner, as seen by the ring around the headers we are looking at. This end of the Lumen S36 RGB is made of aluminum, and the sticker on the header reflects the serial number we found on the packaging.
Specifications
To know more about the product, our Fractal Design Lumen S24 RGB Cooler review will discuss the cooler’s specifications.
It supports both Intel and AMD sockets, but to be specific, let’s enumerate what these are. For Intel, it works with the LGA 1150, 1156,1155, 1200, and LGA 1366, 2011-3, 2011, and 2066. For the AMD sockets, the cooler supports AM4, FM2, FM2+, FM1, AM3, AM3+, AM2, and AM2+.
Fractal utilised copper for the cold plate, while its 400mm tube is made from low-permeability rubber and braided nylon sleeves. When it comes to the block, it measures 43mm tall.
Block measurements with the fittings is 79 x 67mm while the block diameter, specifically the main block body, is 67mm.
See also
Fan Specifications of the Fractal Design Lumen S24 RGB Cooler
The fan used is the Aspect 12 RGB PWM that has a rotational speed of 500 to 2,000 RPM. It comes with fan rifle bearings with an acoustical noise of 10–33.2 dBA.
The Lumen S24 RGB Cooler’s fans’ have a total airflow of 13 – 56 CFM. Then, its total static pressure is 0.230 – 2.34mm H2O.
The fan’s input voltage is 12V, the maximum input current is 0.37A, and its MTTF is 90,000 hours.
Pump and Radiator Specifications
The Lumen S24 RGB Cooler’s pump has a rotational speed of 4,000 ± 10% RPM. And, it sports a ceramic bearing. Acoustic noise at full speed is 22 dBA, maximum pressure is 17.6 kPa, and MTTF is 50,000 hours.
When you look at its input voltage, the pump uses 12V DC while the input current without fans is 0.34 A.
Then for the radiator, it measures 272 x 120 x 27mm. And, its housing is made of aluminium which gives off a nice and premium look.
Fractal Design Lumen S24 RGB Cooler Review – Design and Functionality
We inspected the design and build of the cooler for this Fractal Design Lumen S24 RGB Cooler review. From there, we noticed how much of a strong, professional, sleek, and premium aesthetic it gives off.
It definitely looks like an AIO that’s designed to get the job done while being very good at it too. And since it’s an AIO cooler, there are numerous key components that were included in its overall design.

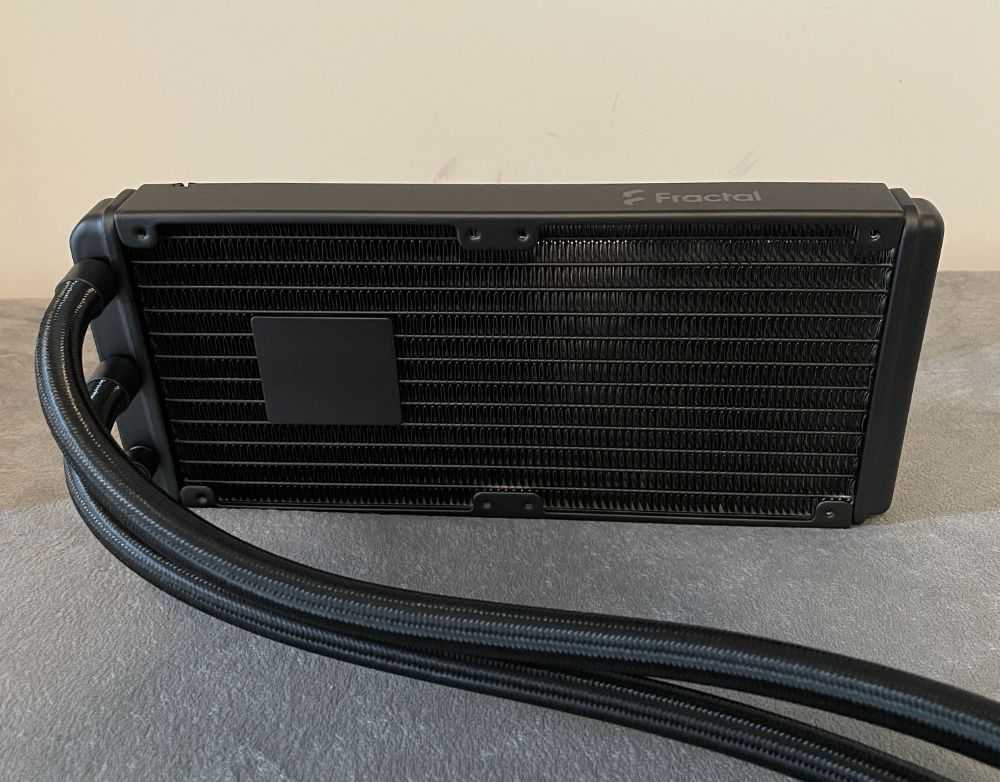

The cooler’s radiator is, compared to other AIO coolers, quite interesting and unique. It’s made of aluminium which helps it stay nice and lightweight. It also sports an APALTEK design, so the blocks on each of the radiator’s ends aren’t rectangular, but rounded instead.
The water pump’s main power input is found along the rear portion of the radiator. This specific placement may appear a bit odd, especially on a more practical level. However, it does make concealing the power supply’s cabling management much better.
The hose that connects the radiator to the CPU block has a generous length. It measures approximately 50.8 to 76.2mm longer than what you’d often see on other models.
We love how the CPU block sports an exceptionally clean and neat design that matches its notably slim form. This area is where some of the ARGB action takes place. But despite that, it still appears sleek and eye-catching even when the lighting is switched off.
As we mentioned, its CPU block isn’t huge and chunky unlike most of the designs of AIO coolers. As such, we can’t see it posing any problems or issues when it comes to system compatibility, specifically with RAM.
To get the best from its ARGB lighting effects, you can remove and rotate the cap at a 90-degree angle. That means you can install it any way you want without hindering the product from working how it should.
When it comes to controlling the pump’s built-in ARGB effects, you have a couple of options to choose from. That’s because it supports ASUS AURA, MSI Mystic Light, Gigabyte Fusion, Razer Chroma, and ASRock Polychrome.
Instead of giving you some thermal compound that’s kept in a tube, Fractal Design opted to have it pre-applied. That means the cooler is ready to install right out of the box. The placement and quantity of it is enough for both AMD and Intel processors.
If you’re inexperienced when it comes to CPU cooler installation, having the thermal paste pre-applied will be extremely helpful.
Now about the contact plate, it’s really nice and huge. And with the exception of HEDT models like the AMD Threadripper, this should offer amazing coverage for your CPU.
It sports a nicely polished copper design combined with quality components to make it work better. Plus, you’ll get to take advantage of notable CPU temperature results when used even under loads.
Let’s continue with our Fractal Design Lumen S24 RGB Cooler review and now discuss its RGB fans.
RGB Fans
This AIO cooler is 240mm and it comes supplied with two 120mm cooling fans. The Lumen cooler features the company’s newly-released Aspect PWM fans that have daisy-chainable ARGB/power connectors. Additionally, these come pre-applied with adequate thermal paste coverage, making it an ideal product for both newbie and seasoned builders.
Fractal Design kept the clean and sleek black aesthetic combined with off-white blades to allow the ARGBs to fully pop. And taking a closer look, you’ll notice that this is Fractal’s own design which is certainly promising. With this, you can see that the fans were specifically chosen to perfectly match the Lumen S24 RGB Cooler.
Test System Setup, Thermal Tests, and Noise Results
Chad’s CPU Cooler Test System Specifications
- Motherboard: ASUS ROG Crosshair VIII HERO (AMD X570) — Buy from Amazon
- CPU: AMD Ryzen 5 3600X — Buy from Amazon
- Memory: Corsair Vengeance LPX 4000MHz 4X8GB
- Graphics Card: ASUS GeForce RTX 2060 6GB OC — Buy from Amazon
- Storage: Galax HOF Pro M.2 1TB SSD
- Case: Hydra Bench Standard
- Power Supply: ASUS ROG Thor 850W — Buy from Amazon
- OS: Microsoft Windows 10 Home 64-bit — Buy from Amazon
- Software: AMD Ryzen Master, AIDA64 Engineer 6.25.5400, and CPU-z 1.92.0 x64
To see our testing methodology and to find out what goes into making our charts, please refer to our 2020 CPU Cooler Testing and Methodology article for more information.
Thermal Results
Fourth place in our charts is not something to scoff at, and being within 0.4°C of the best in the chart makes it that much sweeter. The H150i Elite Cappellix and the Galahad 360 RGB outpace the Lumen S36 RGB slightly and are backed with more CFM, and static pressure than Fractal opted for. We are overly impressed thus far.
When we overclocked the system, still allowing the PWM curve to work its magic, the Lumen S36 RGB moves up one spot, this time outpacing the H170i Elite Capellix. At 61.1-degrees, we are still at that 0.4-degree deficit from the lead. Again, going by what we saw on paper, we had no idea things would end up as well as they have.
With the overclock still applied, but this time forcing the fans to run at full speed, we found that the lowest we could get with the Lumen S36 RGB is 60.5-degrees. Looking back to the last chart to compare, it means that Fractal tuned this product so well that with a little more than half the full fan speed, they leave just 0.6-degrees in the tank. Looking back, this is the slightest difference we have ever seen in a cooler and shows just how much attention to detail went into this design to do what they have accomplished here.
Noise Level Results
Even though Fractal landed so far down the sound chart, during stock testing with PWM control of the fans, the 33 dB we heard from them at 1032 RPM is fine for most users unless dead silence is needed. For those wondering, these fans idled at around 800 RPM with 28 dB of noise delivered to the surrounding area.
When overclocked, the fans idled back to 800 RPM before we kicked off the testing, and when fully loaded, the fans topped out at 1216 RPM of these 2000 RPM fans. While that 39 DB we see is much more audible to a user within a foot or two of a PC, the chassis will deaden much of that, especially when the GPU fans spool in many cases.
When we ran for the best the cooler could provide thermally, we allowed these fans to do their worst and found them to top out at 1886 RPM, within spec, but short of the 2000 RPM figure. That bit behind us, we took a massive increase in noise to 64 dB at this time, which is a tremendous amount of mind-numbing noise for that 0.6-degree difference we saw testing this way.
Подсветка

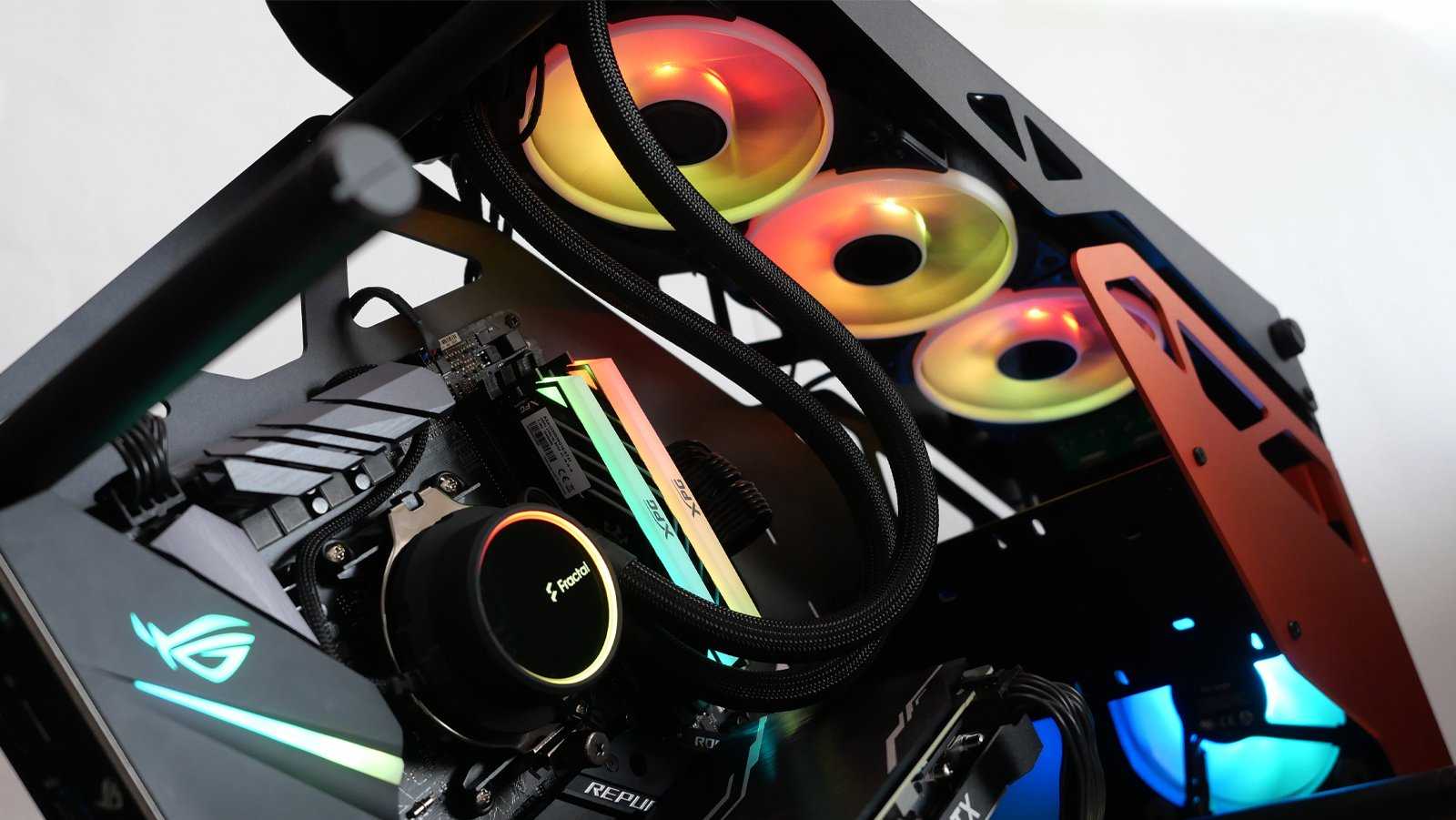

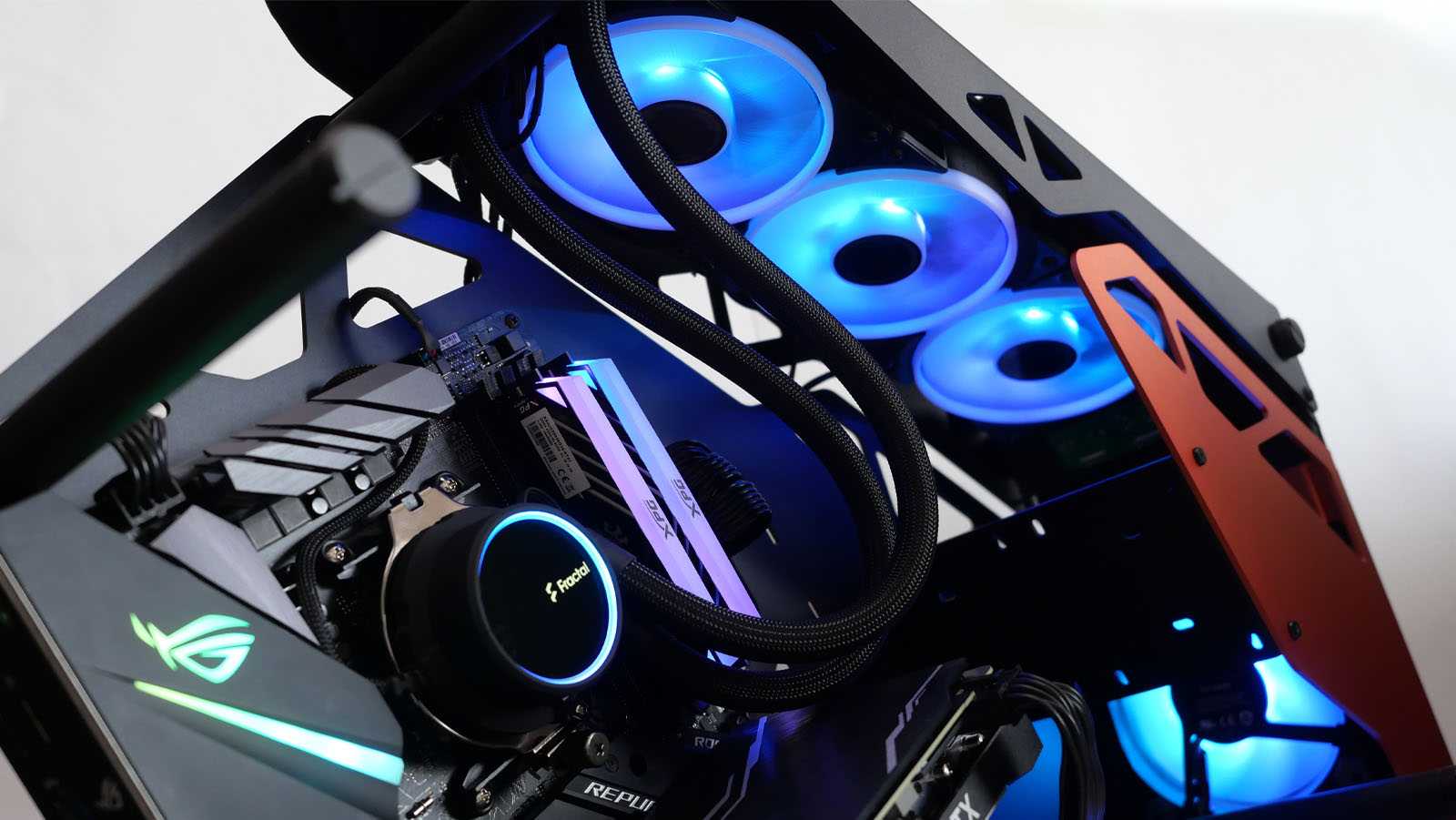

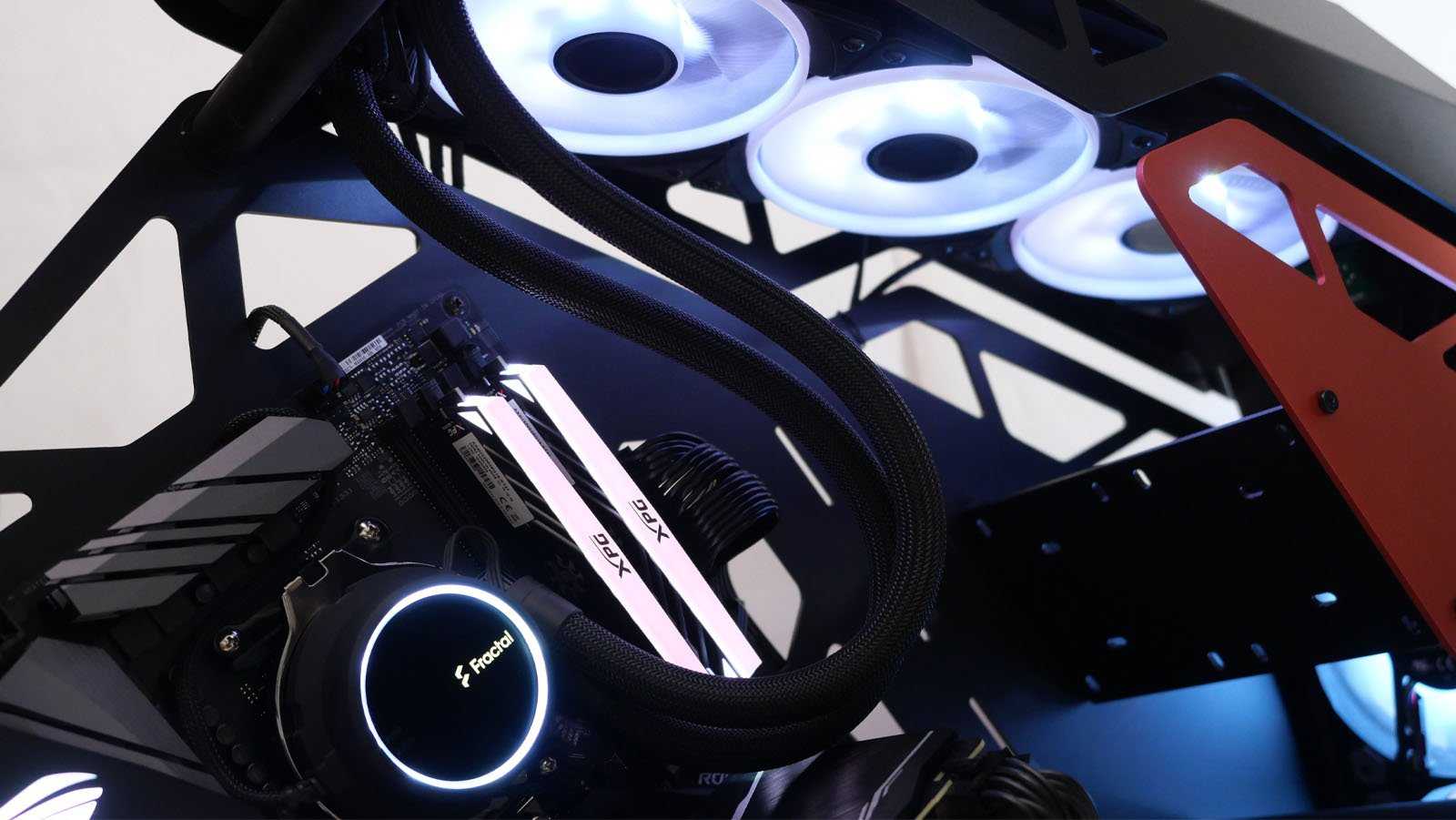

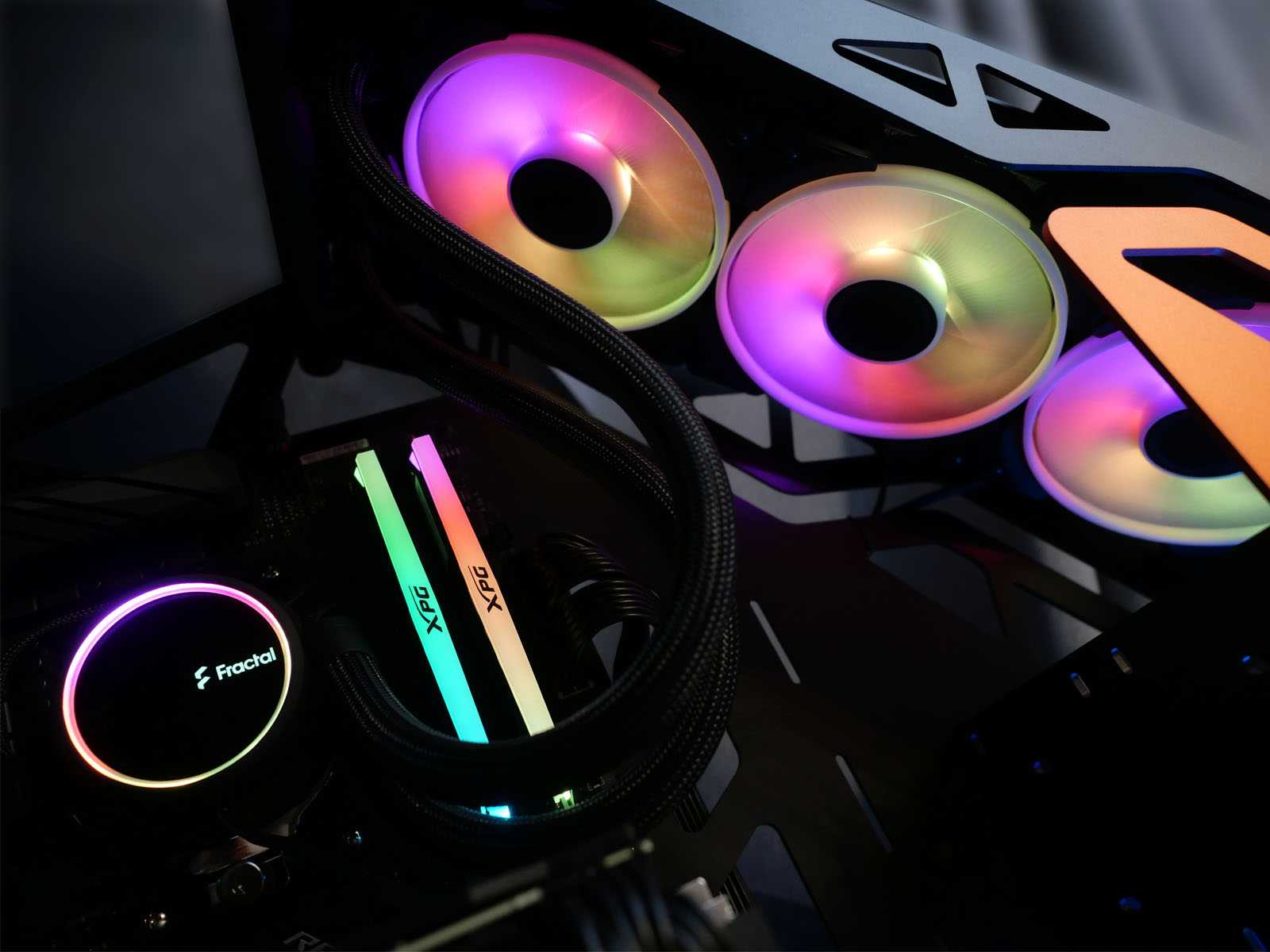

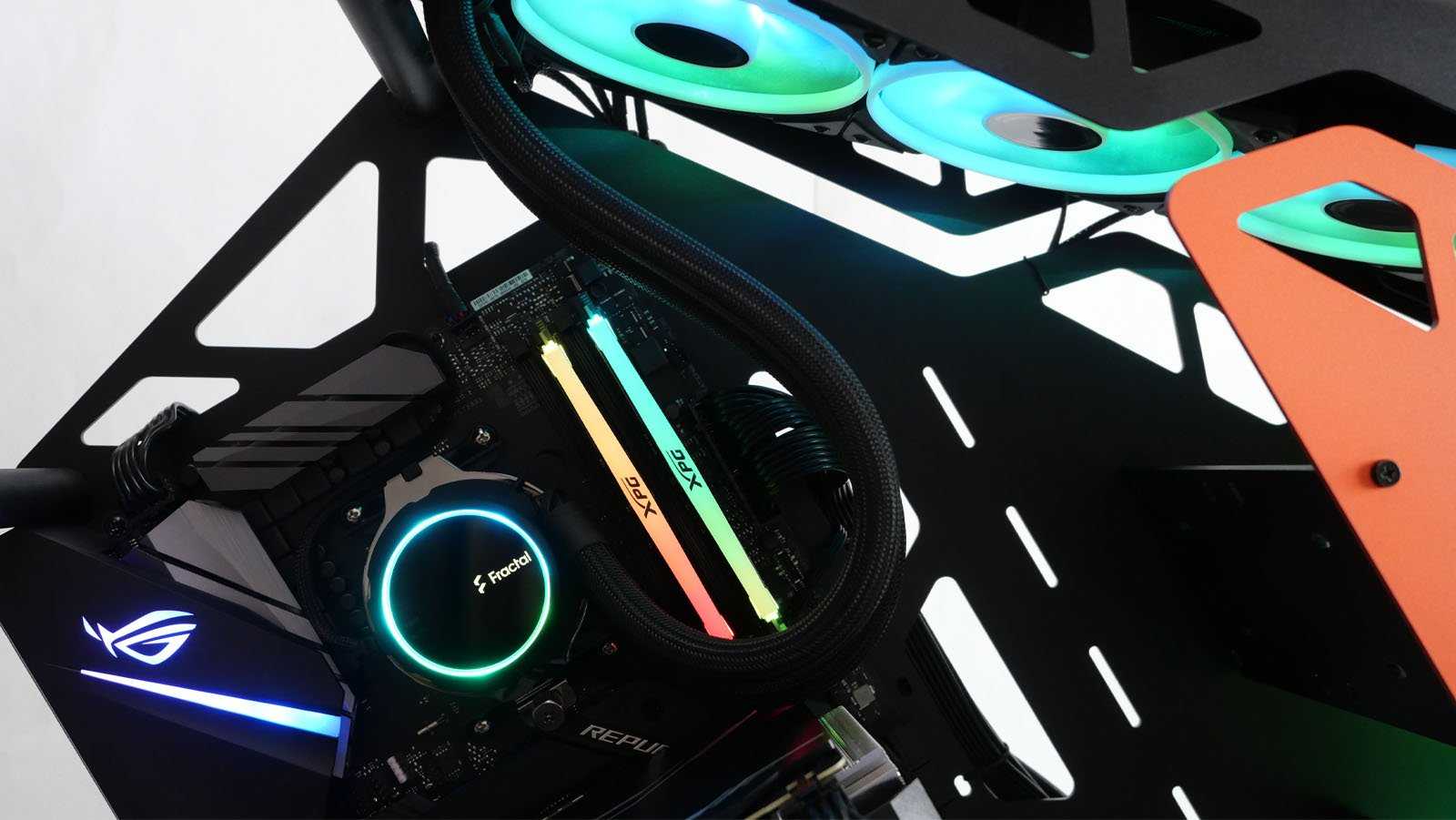

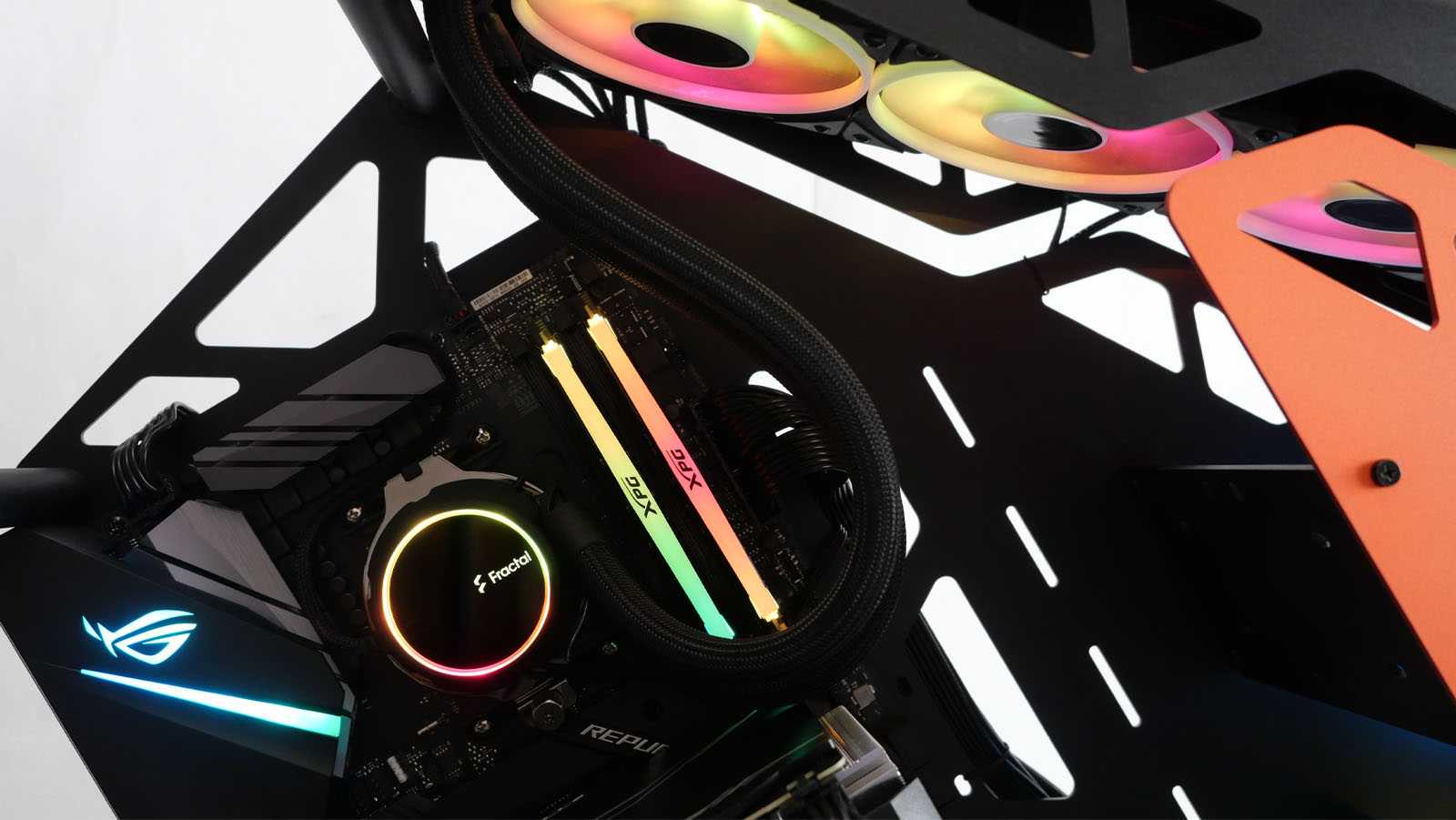

Визуальные эффекты Fractal Design Celsius+ S36 Prisma базируются на трёх элементах: управляемом светодиодном ARGB-кольце водоблока, неуправляемых белых надписях Fractal, AUTO и PWM, а также управляемой заполняющей ARGB-подсветке вентиляторов. В совокупности они выглядят одновременно стильно и завораживающе.
Синхронизация возможна только при наличии управляющих разъемов с питанием +5 В на материнской плате или при использовании внешнего ARGB-контроллера. Заявлена совместимость с ASRock Polychrome Sync, ASUS AURA Sync, Gigabyte RGB Fusion, MSI Mystic Light Sync и Razer Chroma RGB.
На примере подключения к материнской плате ASUS Strix X470-F Gaming всё управление работало корректно, позволяя управлять эффектами подсветки через программу ASUS AURA и синхронизируясь с остальными RGB-комплектующими.
Заключение
Для AIO-устройства Fractal Design Celsius+ S36 Prisma демонстрирует отличную эффективность в режиме работы PWM при низком уровне шума. С точки зрения дизайна и «игровой» харизмы — всё также на самом высоком уровне. Красивая кольцевая подсветка водоблока и заполняющая подсветка вентиляторов отлично смотрятся в современных сборках с синхронизацией визуальных эффектов между отдельными комплектующими. Даже если радужная феерия цвета вентиляторов Prisma ARGB не вызывает у вас эмоций, то равномерная белая контурная заливка или комплектация Dynamic с чисто чёрными вентиляторами наверняка придется по вкусу. Отличным решением от производителя является продуманный кабель-менеджмент с удобным подключением подсветки и моторов вентиляторов в концентратор на радиаторе, провода от которого до водоблока спрятаны под оплётку шлангов. В плюсы Celsius+ отнесём и распространенный дизайн креплений от Asetek, гарантирующий совместимость с большинством распространённых сокетов процессоров AMD и Intel в домашнем сегменте. Система жидкостного охлаждения Fractal Design Celsius+ S36 Prisma из числа тех устройств, к которым после тестирования не остаётся нераскрытых вопросов.
Преимущества Fractal Design Celsius+ S36 Prisma:
- Добротное исполнение и гарантия 5 лет;
- Хорошая эффективность охлаждения;
- Помпа с двумя режимами работы;
- Армированные шланги с поворотными фитингами на водоблоке;
- Вентиляторы и водоблок с приятной управляемой ARGB-подсветкой;
- Синхронизация подсветки с другими устройствами;
- Аккуратно спрятанные под оплетку шлангов удлинительные кабели вентиляторов;
- Широко распространенный Asetek совместимый крепёж.
Недостатки:
- Яркость свечения надписи Fractal завязана на скорость помпы;
- Короткие винты для крепления радиатора не подойдут к массивным премиум-корпусам с толстым металлическим каркасом.
