Также в утилите можно выбрать данные, которые будут отображаться на экране LiveDash, настроить эффект подсветки у выключенной системы (переведённой в режим ожидания), настроить работу светодиодных лент и откалибровать их, а также включить функцию умного шумоподавления. Armoury Crate может также считать данные SMART с подключённых накопителей. Данный экран будет полезен, если вы беспокоитесь о «здоровье» твердотельных накопителей, производитель которых не выпустил собственную утилиту для мониторинга.

Упаковка и комплектация

Большая темно-красная коробка из плотного картона — именно так упаковывается ROG Maximus XI Extreme для конечного потребителя. Название модели на лицевой стороне упаковки переливается на свету. Неотъемлемой частью является и логотип серии «Republic of Gamers».

Технические характеристики ROG Maximus XI Extreme и ключевые фирменные особенности платы указываются на тыльной стороне коробки. Здесь же присутствует фотография материнской платы с картой разъемов тыльной панели.

На время транспортировки материнская плата сверху накрыта пластиковой чехлом-крышкой, что дает возможность рассмотреть ROG Maximus XI Extreme, не доставая ее из упаковки.

В комплектацию ROG Maximus XI Extreme входит:

руководство пользователя;
набор наклеек ROG;
купон на скидку в магазине CableMod;
накопитель Flash с драйверами и фирменным ПО;
картонная подставка под кружку;
четыре кабеля SATA;
два кабеля SATA в оплетке;
два кабеля для светодиодной подсветки;
два термощупа;
винты для фиксации М.2 накопителей;
панель FAN_HUB с кабелем подключения;
логотип ROG;
мостик 2-Way SLI;
переходник Q-connectors;
антенна Wi-Fi.

Плата FAN_HUB позволяет подключить четыре дополнительных вентилятора 4-пин PWM и три термодатчика.

Также в комплекте поставки присутствует и DIMM M.2 адаптер с алюминиевыми радиаторами.

Он позволяет установить на ROG Maximus XI Extreme два накопителя М.2 с интерфейсом передачи данных PCI-E x4. Поддерживаются устройства с типоразмером 2242/2260/2280 и 22110. Отвод тепла на алюминиевые радиаторы реализован через термопрокладки.

Память

1.Поддержка RAID 1
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Результаты производительности

После оценки оверклокерских возможностей ROG Maximus XI Extreme пришло время оценить и прирост производительности от проделанных операций. Для этого мы прогнали систему с ROG Maximus XI Extreme в двух выбранных нами режимах:

дефолтные значения BIOS, процессор i7-9700k в режиме Auto, оперативная память Corsair Vengeance RGB Pro на частоте 2133 МГц с таймингами 15-15-15-36-2Т;
разгон через BIOS, процессор i7-9700k на частоте 4.9 ГГц, оперативная память Corsair Vengeance RGB Pro на частоте 4000 МГц с таймингами 18-19-19-39-2Т.

После разгона оперативной памяти и процессора на материнской плате ROG Maximus XI Extreme можно было отметить небольшое, но заметное увеличение производительности.

Комплект поставки

Обычно комплект поставки материнских плат серии Extreme значительно превосходит аналогичный у других плат ROG или ASUS. В случае с ROG Maximus XIII Extreme в Republic of Gamers не изменили своим правилам. В коробке кроме стикеров и кабелей лежит брелок для ключей, фирменная отвёртка ROG, отдельный ЦАП ROG Clavis DAC контроллер для вентиляторов и подсветки ROG Fan Controller и адаптер для двух накопителей M.2 – ROG DIMM.2.

P1000123
P1000124
008

Цифро-аналоговый преобразователь ROG Clavis, который поставляется в комплекте с платой, также продаётся отдельно. Устройство подключается через Type-C к смартфону, компьютеру или ноутбуку и улучшает качество цифрового аудио. К ROG Clavis можно подключить гарнитуру с 3,5-мм разъёмом и наслаждаться качественной музыкой, в том числе в формате MQA.

Устройство ROG Fan Controller мы видим впервые. С его помощью можно добавить материнской плате 6 разъёмов для вентиляторов (с дополнительной 3-контактной RGB-подсветкой) и 2 тепловых сенсора. Сложно представить, какую производительную систему охлаждения можно собрать, если добавить 6 вентиляторов от ROG Fan Controller к 6 разъёмам для вентиляторов и двум разъёмам для помп, распаянным на материнской плате.

Технические характеристики

Модель — ROG Maximus XI Extreme
Socket — 1151 v2
Чипсет — Intel Z390
Тип памяти — DDR-4
Количество слотов памяти — 4
Оперативная память:
4 x DIMM, Max. 64Гб, 4400(O.C), 4266(O.C.), 4133(O.C.), 4000(O.C.), 3866(O.C.), 3733(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200(O.C.)/3000(O.C.), 2800(O.C.), 2666, 2400, 2133 МГц;
Слоты расширения — 3 x PCI-E 3.0 x16, PCI-E x1, 2 x PCI-E M.2
Тип слотов M.2:
- 1 x M.2 Socket 3, with M key, type 2242/2260/2280 (both SATA & PCIE mode)
- 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 (PCIE 3.0 x 4 mode)
Поддерживаемые режимы PCI-Express:
- 2 x PCIe 3.0 x16 (x16/x0 or x8/x8);
- 1 x PCIe 3.0 x16 (max at x4 mode)
- 1 x PCIe 3.0 x1 (max at x1 mode)
Звук- 8-канальный (7.1) SupremeFX S1220 + ЦАП ESS ES9023P
Сетевой интерфейс- Gigabit Ethernet Intel I219V, 5 Gigabit Ethernet Aquantia AQC111C, Intel Wireless-AC 9560 Wi-Fi 802.11 a/b/g/n/ac
Разъёмы на задней панели- 9 x USB 3.1, USB 3.1 Type-C, HDMI, 2 x RJ-45, S/PDIF (оптический)
Форм-фактор — E-ATX (305 мм x 277 мм).

UEFI BIOS

Оболочка UEFI BIOS выполнена в знакомом интерфейсе ASUS. Если вы не планируете разгонять систему и вам достаточно только выбрать XMP-профиль работы памяти и поменять порядок загрузки накопителей, то это можно сделать на первом экране Favorites. Если вы хотите заняться разгоном, то к вашим услугам множество тонких настроек, которые может предложить ROG Maximus XIII Extreme.

Процессорный разъём и питание

Сокет LGA 1200 совместим с процессорами Intel Core 10-го и 11-го поколений. Для питания CPU предусмотрена 21 фаза, разведённая по схеме 18 (VCore) + 2 (VCCIO, контроллер памяти) + 1 фаза для процессорной графики. Используются мосфеты Texas Instruments 59881RRB на 100 Ампер и суперферритовые дроссели. Сборкой фаз управляют контроллеры Renesas ISL69269 и ASUS TPU. Кстати, фазами питания для оперативки управляет отдельный ШИМ-контроллером Digi+.

Для питания процессора отведено два 8-контактных разъёма, а для материнской платы используется отдельный, 24-контактный разъём. Можно было сказать, что это классическое сочетание для плат, заточенных под высокопроизводительные системы. Однако, у ROG Maximus XIII Extreme также есть непривычный 6-контактный разъём PCIe. Он нужен для обеспечения стабильной работы системы, если к плате подключено две видеокарты. В ином случае его можно не использовать.

P1000133
P1000132

Тестовый стенд и подсветка платы

Материнская плата: ASUS ROG Maximus XI Extreme;
Процессор: Intel Core i5-9700k 8-core;
Система охлаждения: Corsair Hydro Series H150i PRO;
Термоинтерфейс: Arctic MX-2;
Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 32 Гб (8Gb*4);
Видеокарта: Intel UHD Graphics 630;
Блок питания: Corsair RM850x Gold мощностью 850 Ватт;
Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
Корпус: Corsair 540 Air;
Операционная система: Windows 10 x64 Pro.

Перед началом тестирования ROG Maximus XI Extreme было произведено обновление BIOS до версии 0802 от 04/01/2019.

Материнская плата ROG Maximus XI Extreme с составе тестовой системы в корпусе Corsair 540 Air приняла следующий вид.

Подсветка RGB на этой плате ярко выражена в трех областях: в левом верхнем углу на пластиковой накладке, на радиаторе М.2 накопителей снизу и с правого торца платы на тыльной стороне PCB.

Подсветка работает в автоматическом режиме, но ею можно управлять с помощью фирменного приложения ASUS Aura.

Точность установки напряжений и разгон процессора

Ожидая, что как и другие материнские платы, ROG Maximus XI Extreme будет завышать напряжение в штатном режиме под нагрузкой, мы были приятно удивлены. ROG Maximus XI Extreme — этой первая модель материнской платы от ASUS на чипсете Intel Z390, с которой у нас не возникло проблем при работе с 8-ядерными процессорами Intel Coffee Lake. Плата подает напряжение настолько точно, что не пришлось даже настраивать его вручную. Как итог, вполне штатное для i7-9700k потребление в 160 Вт под нагрузкой и нагрев процессора до 77 градусов Цельсия.

С разгоном процессора i7-9700k на плате ROG Maximus XI Extreme все было более явно. Зная, что с нашей системой охлаждения для центрального процессора мы ограничены разгоном i7-9700k, на плате ROG Maximus XI Extreme мы без проблем смогли повторить этот результат. Под нагрузкой процессор нагрелся до 95 градусов Цельсия, потребляя в пике до 225 Вт. С разгоном памяти на ROG Maximus XI Extreme нас также ожидал успех. Если на ROG Maximus XI Formula наш комплект памяти смог взять частоту 3950 МГц, то здесь плате ROG Maximus XI Extreme покорилась частота 4000 МГц. При этом система стартовала даже на частоте 4100 МГц, чего уже не наблюдалось на ROG Maximus XI Formula, но добиться стабильности на ROG Maximus XI Extreme на такой частоте нам не удалось. Как итог, отличный для наших условий результат по разгону процессора до 4900 МГц и оперативной памяти до 4000 МГц.

Дизайн и габариты ROG Maximus XIII Extreme

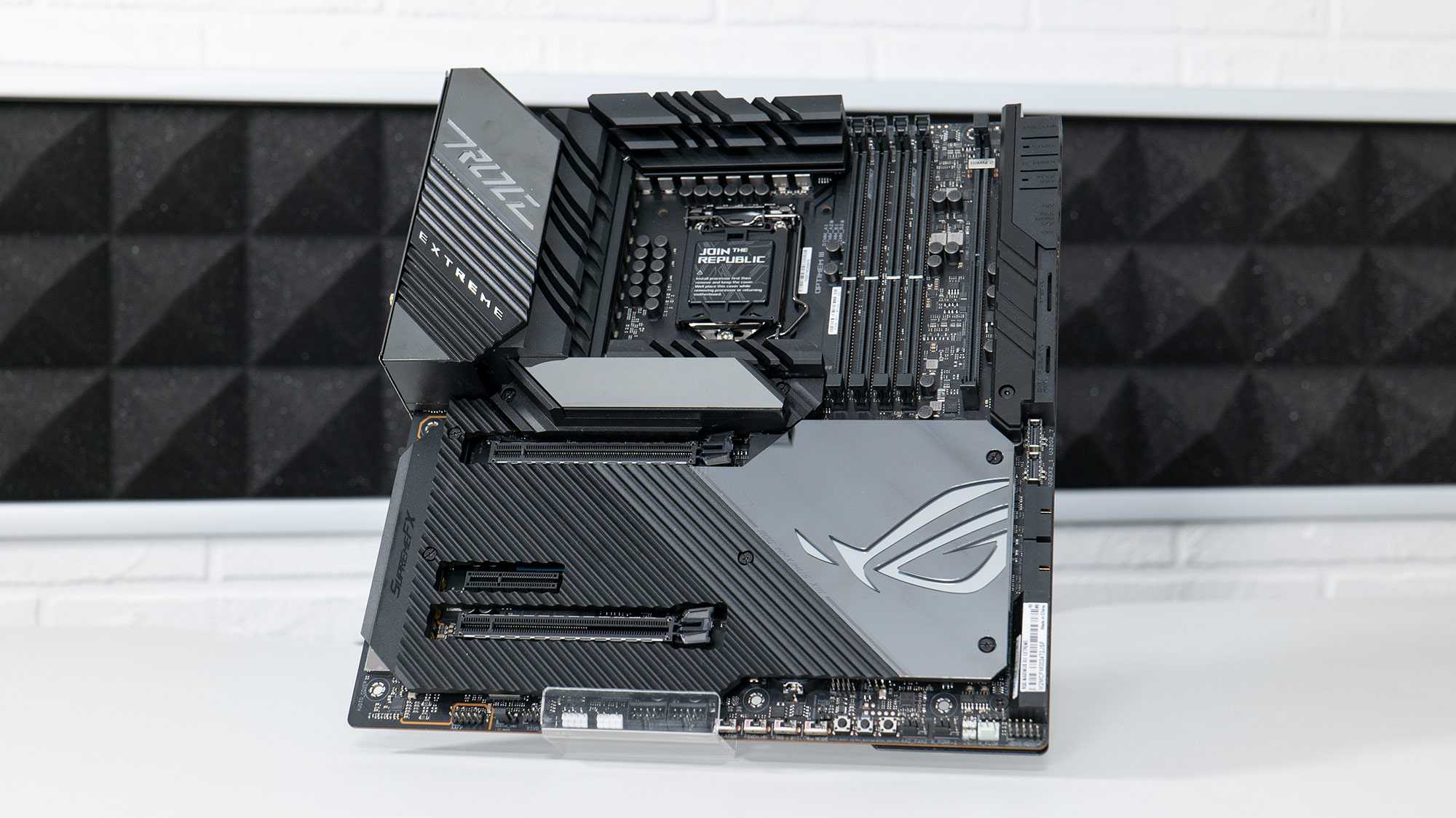

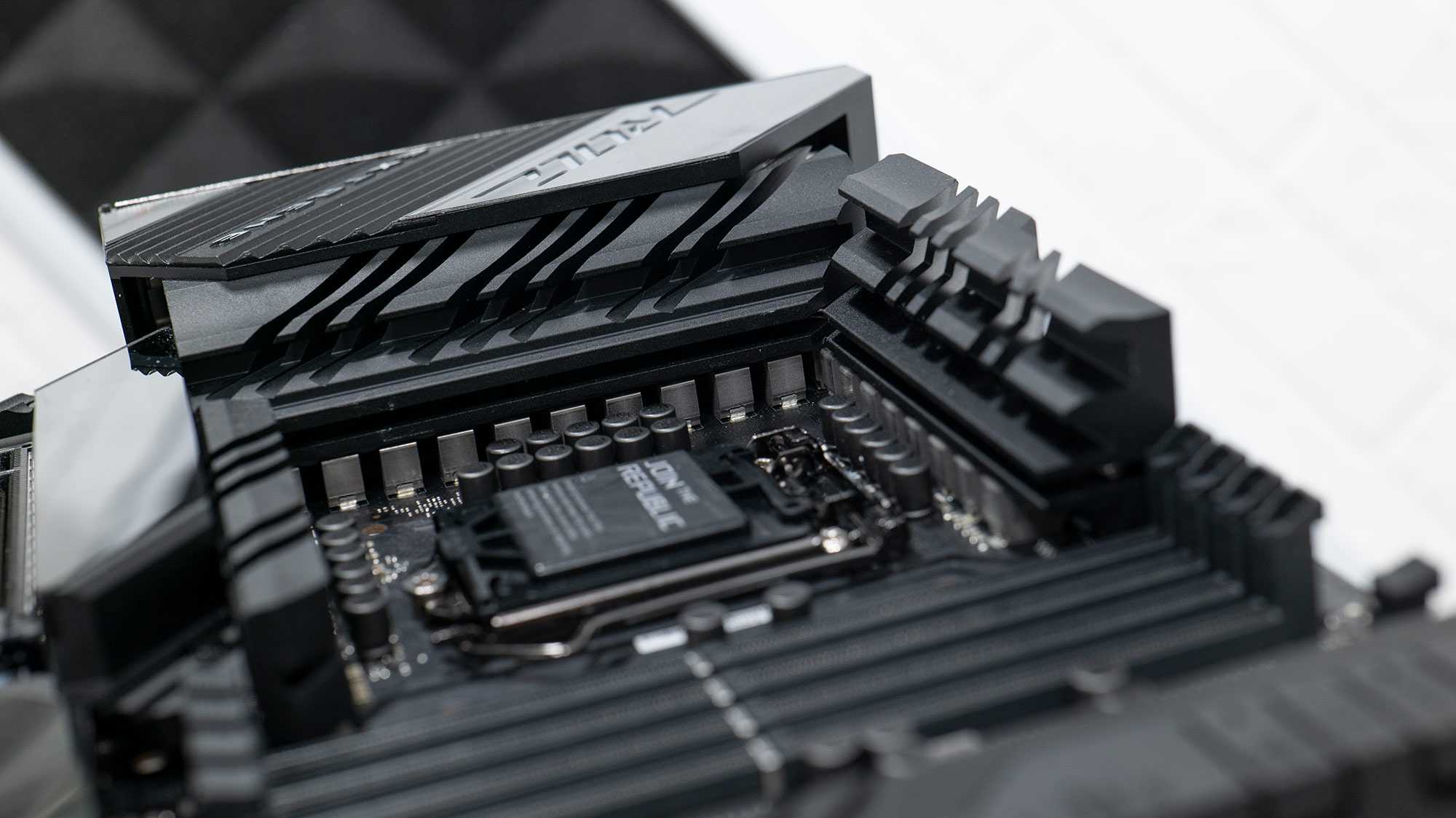

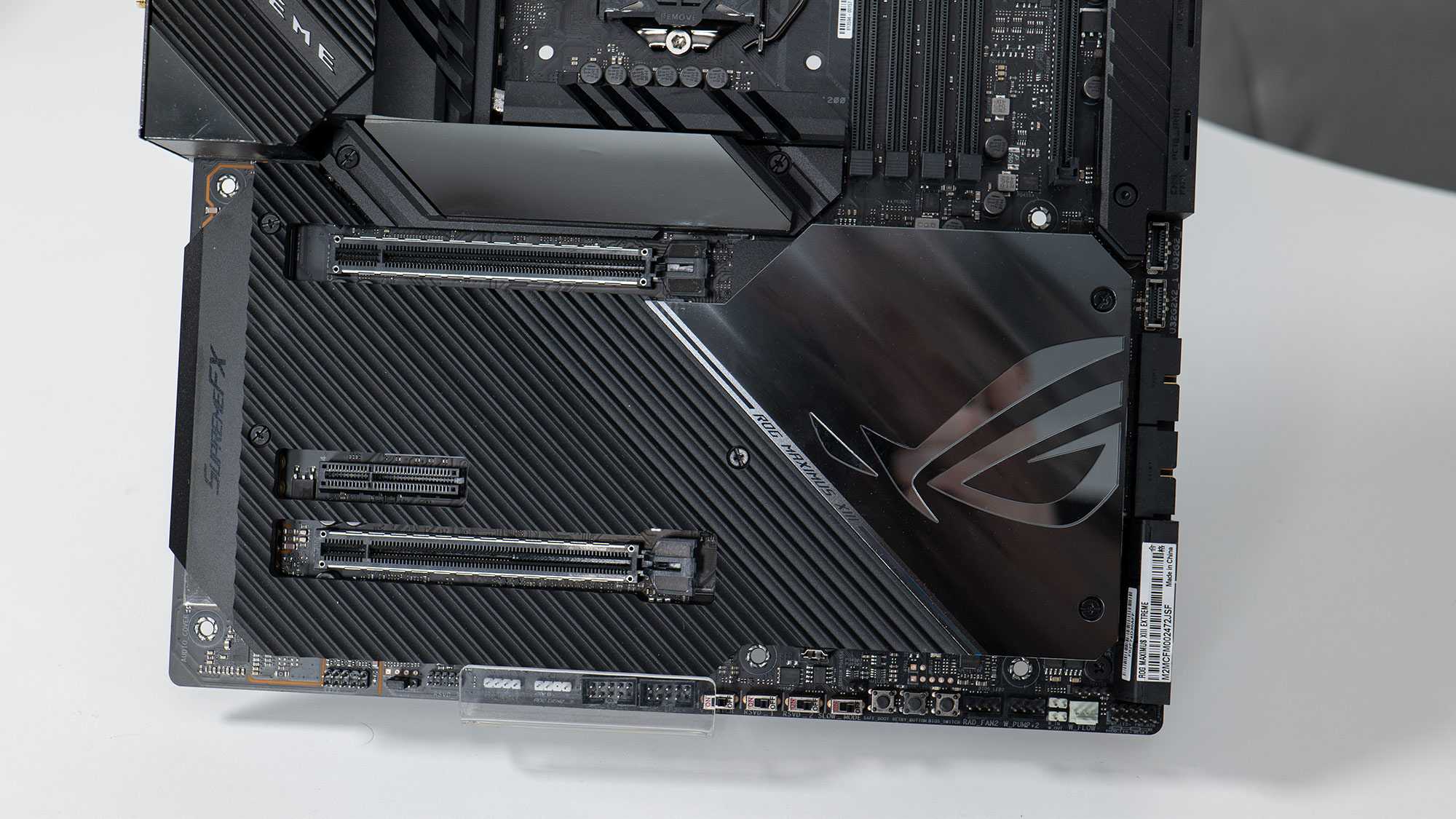

ROG Maximus XIII Extreme выглядит внушительно. Нижняя половина платы закрыта «тепловой бронёй», под которой находится три слота для твердотельных накопителей формата M.2, а верхняя часть – закрыта массивными радиаторами. Из-за обилия металла и форм-фактора EATX плата весит 2,6 килограмма. Если вы будете устанавливать её вертикально (как и происходит в 99,9% случаев), то обязательно закрутить все крепёжные винты и затем проверьте их.

Текстолит по традиции окрашен в чёрный цвет, никакого орнамента у него нет, да он и не пригодился бы. Вся поверхность платы усеяна дорожками и электронными компонентами, либо закрыта радиаторами и «тепловой бронёй».

Общая информация

1.имеет Wi-Fi
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

Устройство может подключаться к Wi-Fi.

2.поддерживает Wi-Fi 6 (802.11ax)
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

3.поддерживает Wi-Fi 6E
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

Wi-Fi 6E был анонсирован в 2020 году и имеет ряд преимуществ по сравнению с Wi-Fi 6. Помимо диапазонов 2,4 ГГц и 5 ГГц, он может работать в диапазоне 6 ГГц, что обеспечивает более высокие скорости и чрезвычайно низкую задержку.

4.Интерфейс 802.11ac WiFi
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

5.Есть Bluetooth
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

6.версия Bluetooth

5.2

Bluetooth — это стандарт беспроводной технологии, который позволяет передавать данные между устройствами, расположенными в непосредственной близости, с использованием коротковолновых сверх высокочастотных радиоволн. Более новые версии обеспечивают более быструю передачу данных.

7.Легко разгоняется
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

8.имеет подсветку RGB
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.

9.Легко сбрасывать BIOS
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

Технические особенности

Готова к экстремальному разгону

Дорогие материнские платы из серии Extreme покупают не только для сборки топовых игровых компьютеров или рабочих станций. Многие энтузиасты приобретают подобные платы для экстремального разгона, в том числе с использованием жидкого азота. Для того, чтобы плата оптимально работала при температурах ниже нуля, у неё есть особый режим, который активируется джампером «LN2 Mode».

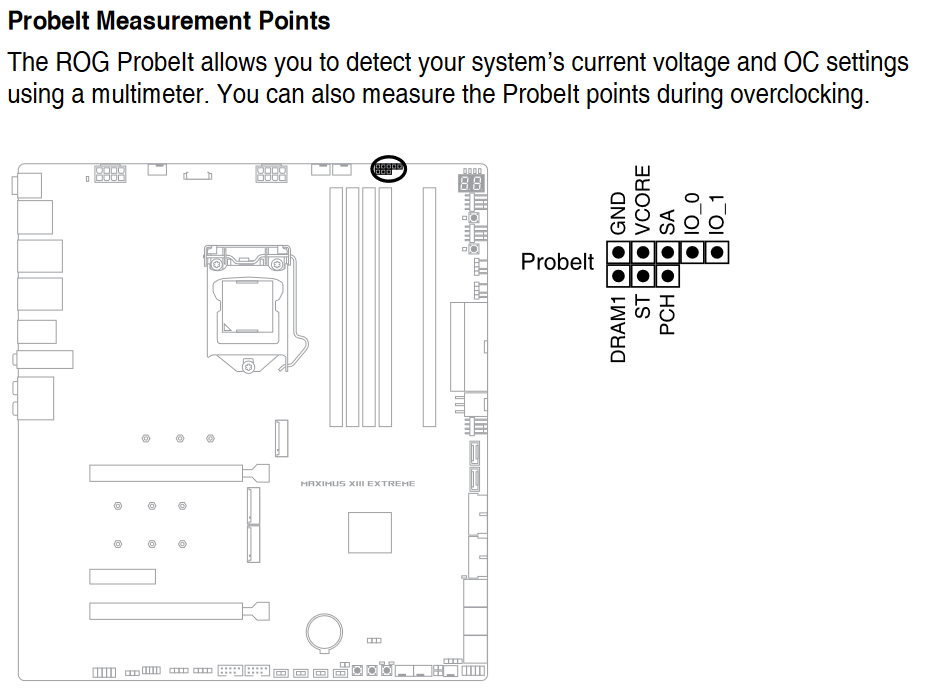

Экстремальный разгон не проходит без снятия основных напряжений напрямую с материнской платы. Для удобства оверклокеров производитель предусмотрел набор точек ProbeIt, к которым можно подключить щупы мультиметра. Пользователи могут измерить напряжения памяти, чипсета, ядра процессора и других компонентов платы.

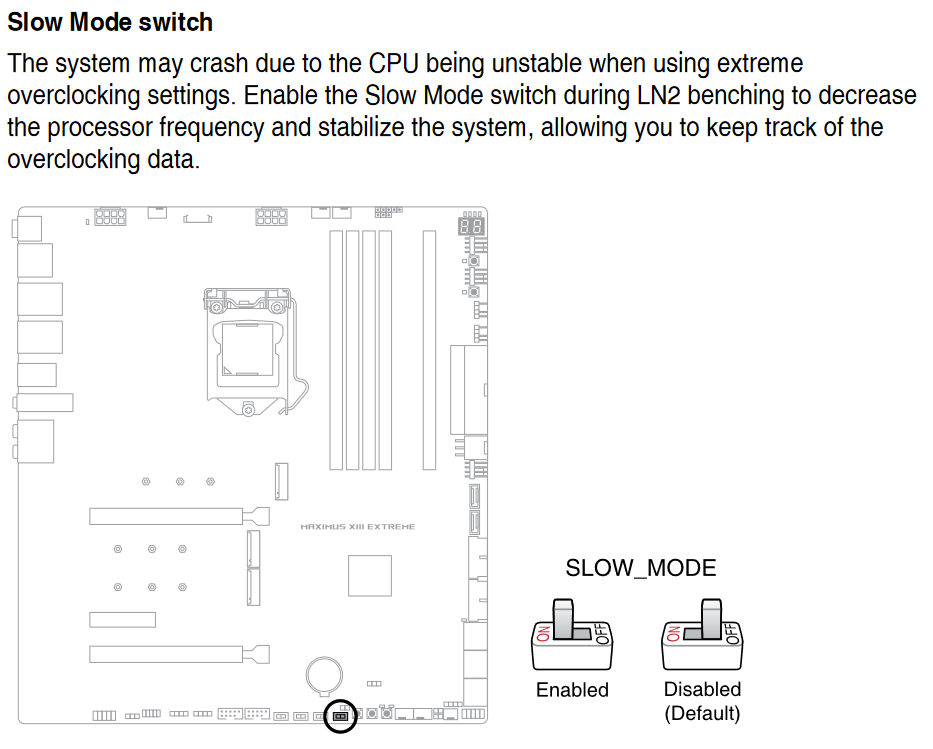

Если разгон пойдёт не по плану, то плату можно переключить в медленный режим работы с помощью переключателя Slow Mode. При его активации процессор начинает работать на низких и стабильных частотах, чтобы операционная система могла загрузиться.

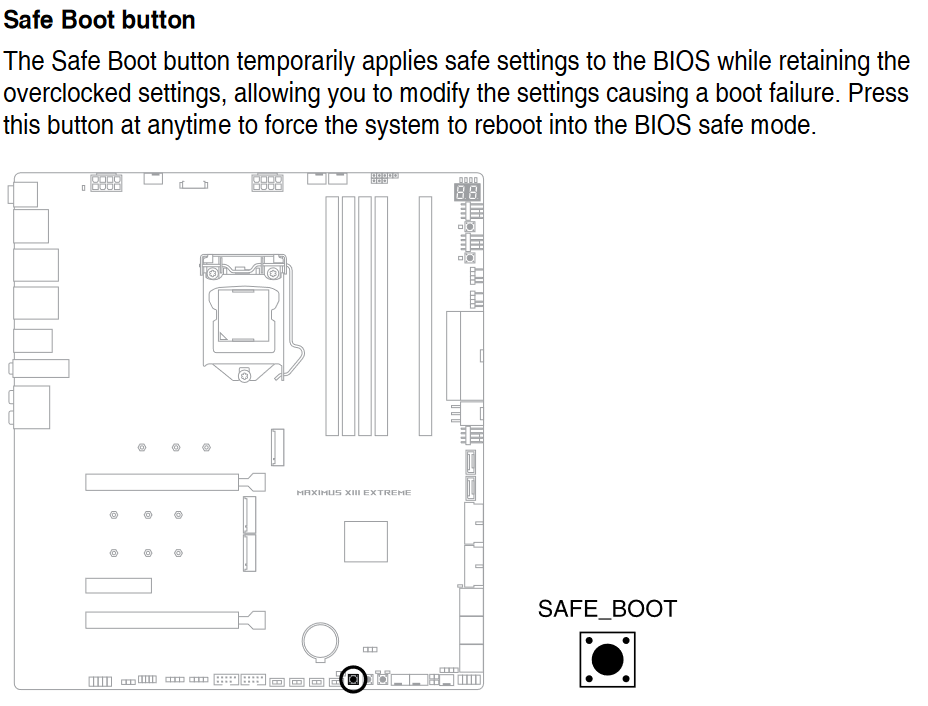

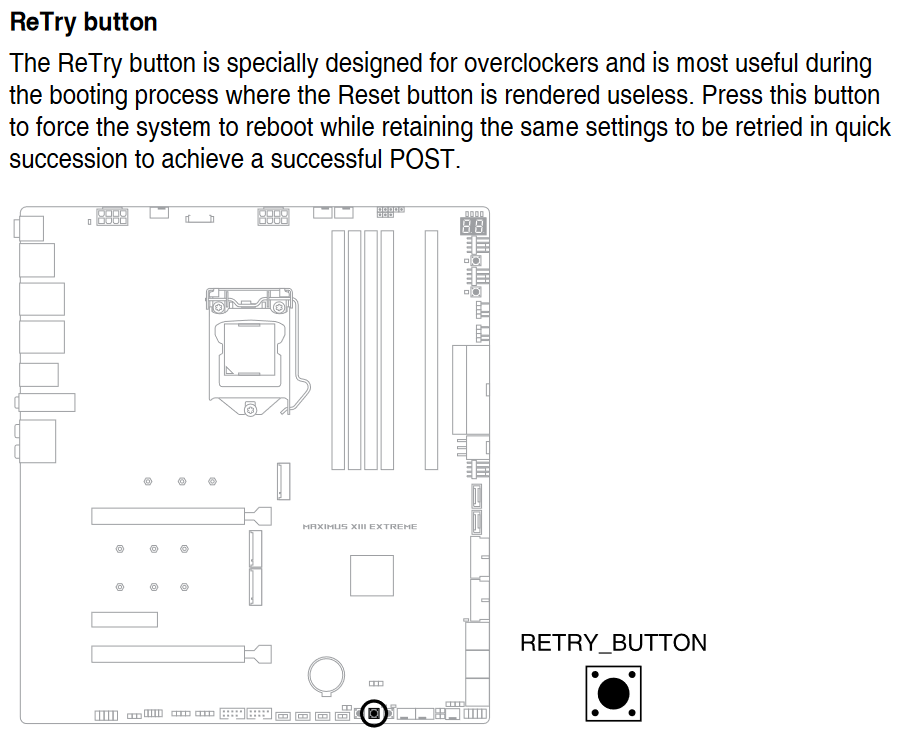

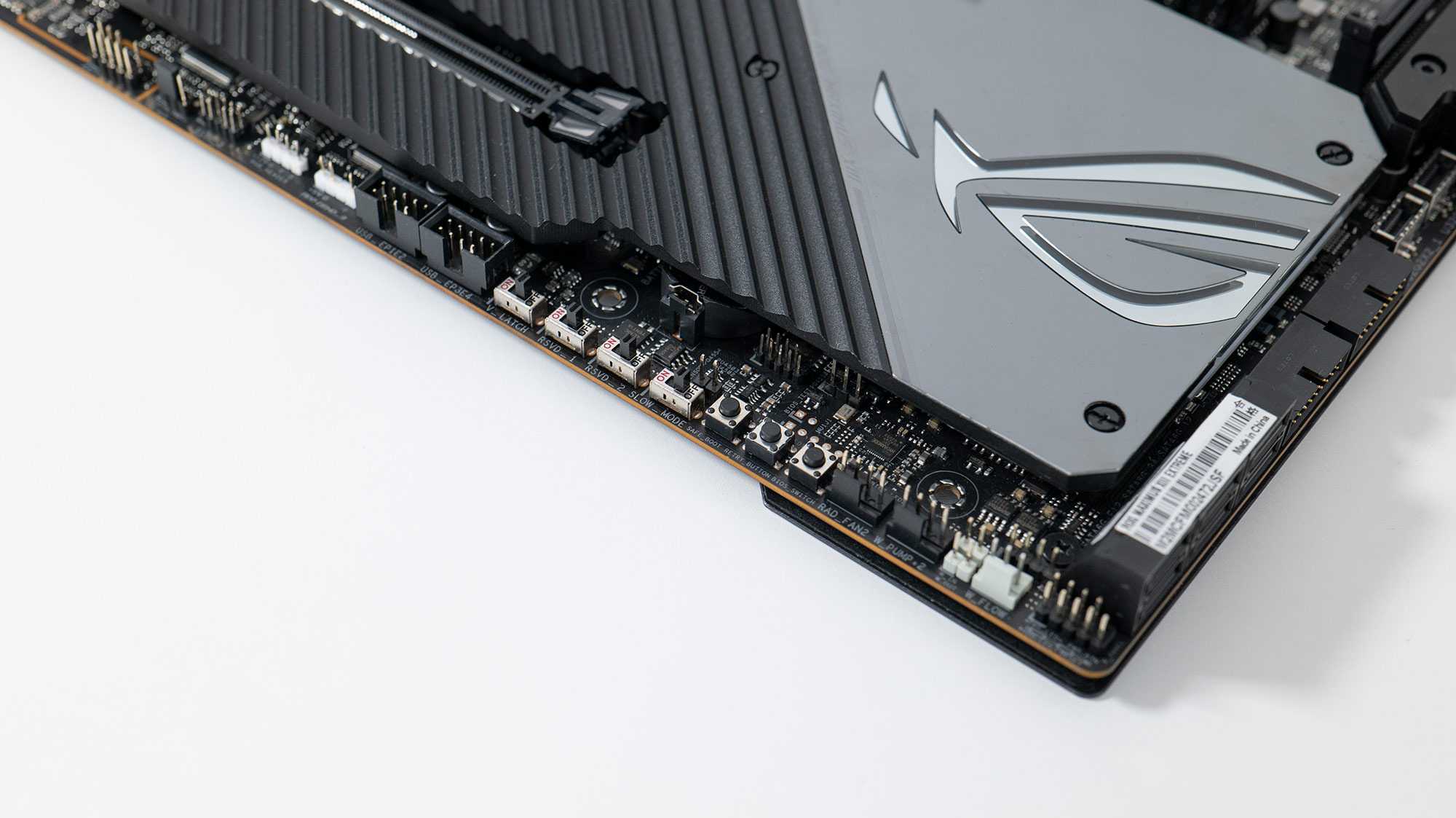

Иногда во время разгона система отказывается загружаться. В таких случаях приходится сбрасывать BIOS и настраивать всё с нуля – если профили рабочих настроек не были сохранены ранее. В процессе разгона подобные ситуации могут встречаться часто и на перезагрузки с подбором настроек может уйти много времени. Чтобы сберечь время оверклокеров, на материнской плате распаяна клавиша Safe Boot, которая поможет загрузить систему с предыдущими успешными настройками.

Иногда в процессе разгона и тестов процессора система зависает так сильно, что кнопка RESET не оказывает на неё никакого действия. В данном случае можно выключить блок питания или нажать на клавишу ReTry button, которая позволяет перезагрузиться и сохранить настройки, при которых BIOS прошёл процесс самотестирования (POST).

Дополнительный дисплей LiveDash

Между верхним разъёмом PCIe x16 и процессорным сокетом расположен небольшой дисплей LiveDash. На него можно вывести самодиагностику системы во время запуска, состояние системы, любую картинку или анимацию. Дополнительный дисплей пригодится как для подробной диагностики в случае проблем во время загрузки, так и для наведения красоты. Если система собирается в открытом корпусе или в корпусе со стеклянной дверцей, на на экран можно вывести аниманицю, ник владельца системы или любую другую информацию.

_P_20210927_144826
_P_20210927_145147
_P_20210927_145150

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus Z690 Extreme Glacial)

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus Z690 Extreme Glacial)

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

7.M.2 разъемов

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
Asus ROG Maximus XIII Extreme

Asus ROG Maximus Z690 Extreme Glacial

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

Оперативная память

Для установки оперативной памяти доступно 4 слота. Максимальный объём DDR4 составляет 128 Гбайт, а максимальная скорость при разгоне, указанная на сайте производителя, составляет 5333 МГц. Вполне возможно, что у пользователя получится разогнать память ещё быстрее, но для этого нужно обзавестись быстрой памятью с хорошим разгонным потенциалом.

Добиться высоких скоростей у оперативки также помогает технология подключения слотов DIMM к процессору. В большинстве плат используется Т-топология, когда для каждого слота DIMM в пределах одного канала используются одинаковые дорожки. В то время как в платах ROG используется технология подключения Daisy Chain С её помощью слоты DIMM в каждом канале соединяются последовательно. Если в каждом канале будет установлено по одному модулю, то память будет лучше разгоняться.

Возможности UEFI BIOS

Настройки BIOS у материнской платы ROG Maximus XI Extreme разделены на два интерфейса — EZ Mode и Advanced Mode. Для получения базовой информации о системе и главных компонентов пользователя будет достаточно EZ Mode. Но, чтобы получить доступ ко всем настройкам ROG Maximus XI Extreme, нужно будет переключить BIOS материнской платы клавишей F7 на Advanced Mode.

Перейдя в Advanced Mode, пользователю открывается UEFI BIOS, поделенный на несколько тематических страничек с настройками.

Представляющим наибольший интерес для владельца ROG Maximus XI Extreme является, конечно же, раздел «Extreme Tweaker». Из всей линейки материнских плат ASUS с чипсетом Intel Z390 модель ROG Maximus XI Extreme наиболее богата настройками оверклокерского характера. Здесь любители разгона найдут абсолютно все, что понадобится им для разгона системы.

Страничка «Advanced» по традиции содержит настройки для периферии, накопителей и портов.

Раздел «Monitor» отвечает за информирование пользователя по температурам компонентов, напряжениям и скоростям подключенных вентиляторов. Поддерживается мониторинг и управление системами охлаждения, включая помпы жидкостного охлаждения. Настройку можно выполнить как по температуре, так и задав скорость вращения вручную.

Для загрузки ОС, выбора загрузочного накопителя и условий загрузки реализован раздел настроек «Boot».

Перечень настроек в разделе «Tool» включает в себя обновление BIOS, чтение информации об установленных модулях памяти и плат расширений, работу с пользовательскими профилями, а также сервис для форматирования накопителей.

Вкладка «Exit» позволяет зафиксировать изменения в настройках, сбросить их на заводские или просто выйти из BIOS без сохранения настроек.

Чипсет Intel Z590 и разводка линий PCIe

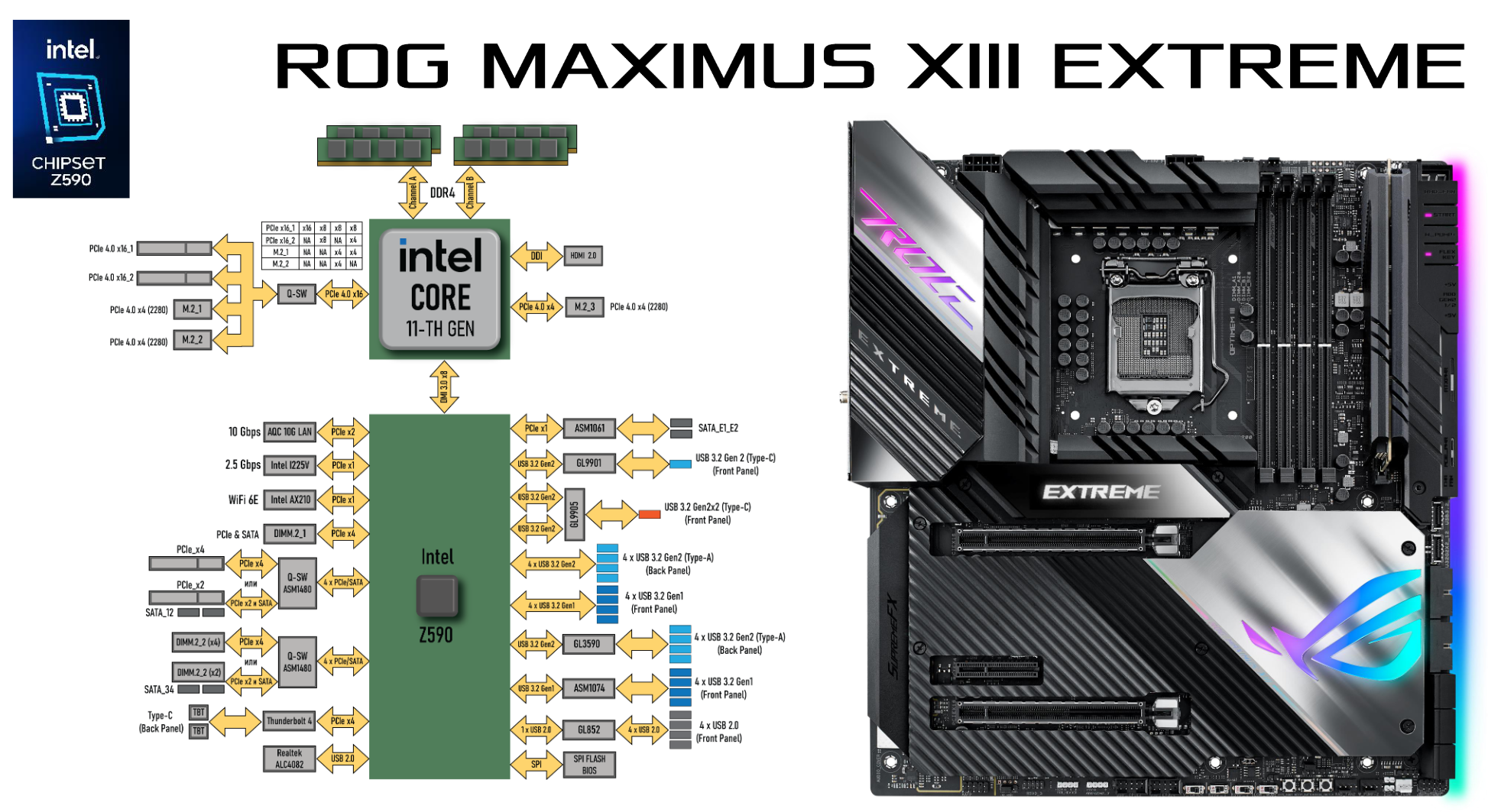

Чипсет Intel Z590 обладает 38 линиями PCie 3.0, 8 из которых используются для связи с процессором. Тем не менее, на панели ввода-вывода ROG Maximus XIII Extreme находятся 8 портов USB 3.2 Gen2 и 2 Thunderbolt 4. А на плате распаяны колодки USB 3.2 Gen 2×2 Type-C и USB 3.2 Gen 2 Type-C, 2 колодки USB 3.2 Gen 1 и колодки USB 2.0. Также на отдельных чипсетных линиях PCIe расположены 4 слота M.2, два сетевых адаптера Ehternet, модуль Wi-Fi, аудиокарта, порты SATA и другие компоненты. Силами одного чипсета обеспечить одновременно работу всех разъёмов физически невозможно, а значит, производитель воспользовался хабами, которые распаяны на плате и поделил линии PCIe для разных компонентов.

Давайте разберёмся в том, как производитель разделил линии чипсета: какие компоненты работают на выделенных линиях, а каких делят линии между собой.

1 линия – сетевой контроллер Intel i225-V (Ethernet до 2,5 Гбит/сек);
1 линия – сетевой контроллер Marvell Aqtion AQC113 (Ethernet до 10 Гбит/сек);
1 линия – беспроводной сетевой контроллер Intel AX210NGW;
1 линия – контроллер ASMedia ASM1074 (хаб USB 3.2 Gen1 хаб);
1 линия – контроллер ASMedia ASM1061 (порты SATA_5 и SATA_6);
4 линии – контроллер Intel Thunderbolt;
4 линии – слот ROG DIMM.2, (адаптер для подключения двух SSD M.2);
4 линии – свитч, переключает порты SATA_1 и SATA_2 (2 линии) вместе со слотом PCIe x4, работающим в режиме х2 (ещё 2 линии). ЛИБО PCIe x4, работающий в максимальном режиме x4 (4 линии);
4 линии – свитч, переключает порты SATA_3 и SATA_4 (2 линии) и слот M2_2 в режиме PCIe x2 (ещё 2 линии). ЛИБО слот2_2, работающий в режиме PCIe x4 (4 линии)

Также у чипсета есть собственные линии USB, которые были задействованы инженерами ROG.

2 линии USB2 Gen2 – подключены к контроллеру GL9905, который отвечает за USB 3.2 Gen 2×2 (Type-C) для фронтальной панели системного блока
1 линия USB 3.2 Gen2 – подключена к контроллеру GL9901, который отвечает за USB2 Gen 2 (Type-C)
4 линии USB2 Gen 2 – отведены для 4 разъёмов USB 3.2 Gen 2 на панели ввода-вывода
4 линии USB2 Gen 1 – отведены для 4 разъёмов USB 3.2 Gen 1 на фронтальной панели системного блока
1 линия USB2 Gen 2 – подключена к контроллеру GL3590, который отвечает за 4 порта USB 3.2 Gen2 на задней панели
1 линия USB 3.2 Gen 1 – подключена к контроллеру ASM1074, который отвечает за 4 порта USB2 Gen 1 на фронтальной панели системного блока
1 линия USB0 – подключена к контроллеру GL852, который отвечает за 4 порта на фронтальной панели системного блока
1 линия USB0 – подключена к аудиокодеку Realtek ALC4082

Также на плате доступны три порта PCIe. Это два PCIe 3.0/4.0 x16 с металлическими каркасами и один PCIe 3.0 x4, который подойдёт для подключения периферии. Слоты PCIe x16 делят производительность со слотами для накопителей М2_1 и М2_2. Третий распаянный на плате слот М2_3 подключён к процессорным линиям и будет активен только при установке CPU Intel Core 11-го поколения. 16 линий процессорных линий PCIe разведены следующим образом:

Если в верхний слот PCIe x16_1 установлена видеокарта, а разъёмы М2_1 и М2_2 не используются, то верхний слот получает 16 линий;
Если в слот PCIe x16_1 установлена видеокарта, а разъёмы М2_1 и М2_2 используются, то верхний слот получает 8 линий, а остальные линии поровну делятся между разъёмами;
Если в слотах PCIe x16_1 и PCIe x16_2 установлено по 2 видеокарты, а разъёмы М2_1 и М2_2 не используются, то линии процессора поровну делятся между портами PCIe x16;
Если в слотах PCIe x16_1 и PCIe x16_2 установлено по 2 видеокарты, и задействованы порты M.2, то линии делятся следующим образом: 8 линий получает первый слот PCIe x16, второй слот получает 4 линии, а оставшиеся 8 линий поровну делятся между разъёмами М2_1 и М2_2.

Отдельно стоит отметить, что если пользователь решит установить видеокарту только во второй слот PCIe x16, то она будет работать в режиме x8 или x4, в зависимости от загрузки слотов M.2. Даже если верхний слот PCIe x16 будет пустовать, BIOS всё равно выделит ему 8 линий PCIe. Также стоит добавить, что для нормальной работы видеокарте вполне достаточно восьми линий PCIe 3.0. Просадок производительность в данном режиме не будет, а в случае с установленным процессором Intel Core 11-го поколения, который работает с линиями PCIe 4.0, восьми подобных линий для видеокарты хватит с большим запасом.

Заключение

ASUS ROG Maximus XI ExtremeПлюсы:

отличная подготовленность платы к разгону 8-ядерных процессоров Intel 9700к/9900к;
эффективная система охлаждения обвязки питания, отсутствие перегрева при разгоне;
богатый оверклокерский инструментарий для работы на открытом стенде;
обширные возможности BIOS для разгона компонентов;
продвинутая система мониторинга, плата FAN_HUB для увеличения количества разъемов 4-пин PWM в комплекте;
четыре разъема М.2 для твердотельных накопителей, для всех реализованы радиаторы охлаждения;
несколько зон RGB-подсветки и широкие возможности подключения лент подсветки, включая кабели для них в комплекте;
встроенный информационный дисплей в пластиковую панель платы в верхнем левом углу;
все разъемы USB 3.1 Gen 1/USB 3.1 Gen 2 на тыльной панели, отсутствие USB 2.0;
три сетевых соединения, включая проводной 5-гигабитный контроллер и беспроводной Wi-Fi.

Минусы:

Особенности:

максимальные габариты для Е-АТХ форм-фактора, плата поместится только в очень просторные корпуса;
с таким техническим оснащением не стоит ожидать стоимость ниже 30000 рублей.
