Тест и обзор: fractal design vector rs — новый оригинальный корпус

Тестовый стенд и методика тестирования

• Центральный процессор: AMD Ryzen 7 1700X;
• Система охлаждения: Noctua NH-D15 (с одним вентилятором);
• Термопаста: ARCTIC MX-2;
• Материнская плата: MSI X370 GAMING PRO CARBON;
• Оперативная память: DDR4-3000 2×8 Gb Kingston HyperX Savage HX430C15SB/8;
• Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
• Накопители:
  • SSD Kingston HyperX FURY 240 Gb (SHFS37A/240G);
  • Жесткий диск: Samsung HD753LJ (7200 rpm);
• Корпус: Fractal Design Vector RS Tempered Glass;
• Блок питания: be quiet! Straight Power 11 650W (650 Вт).

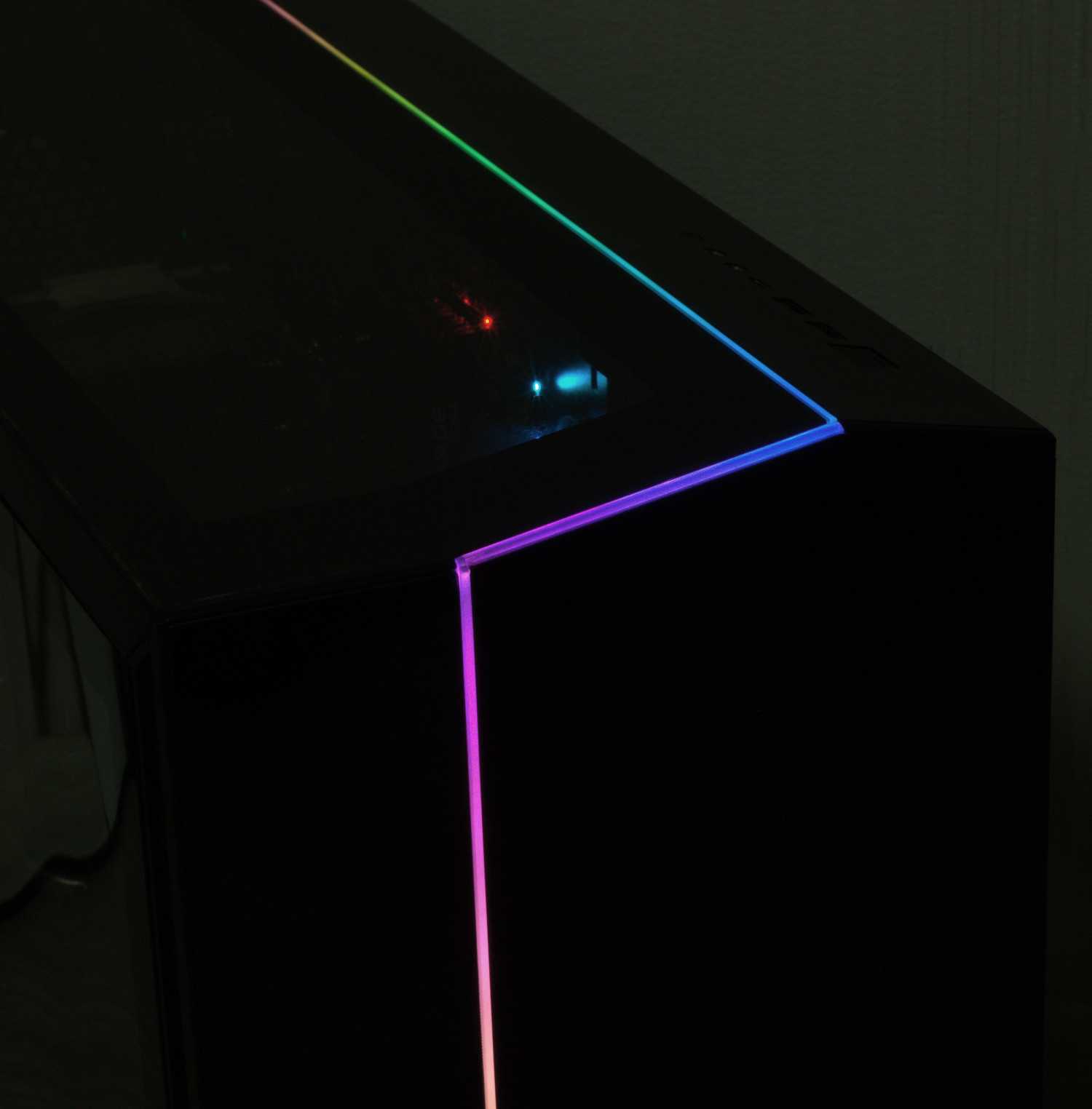

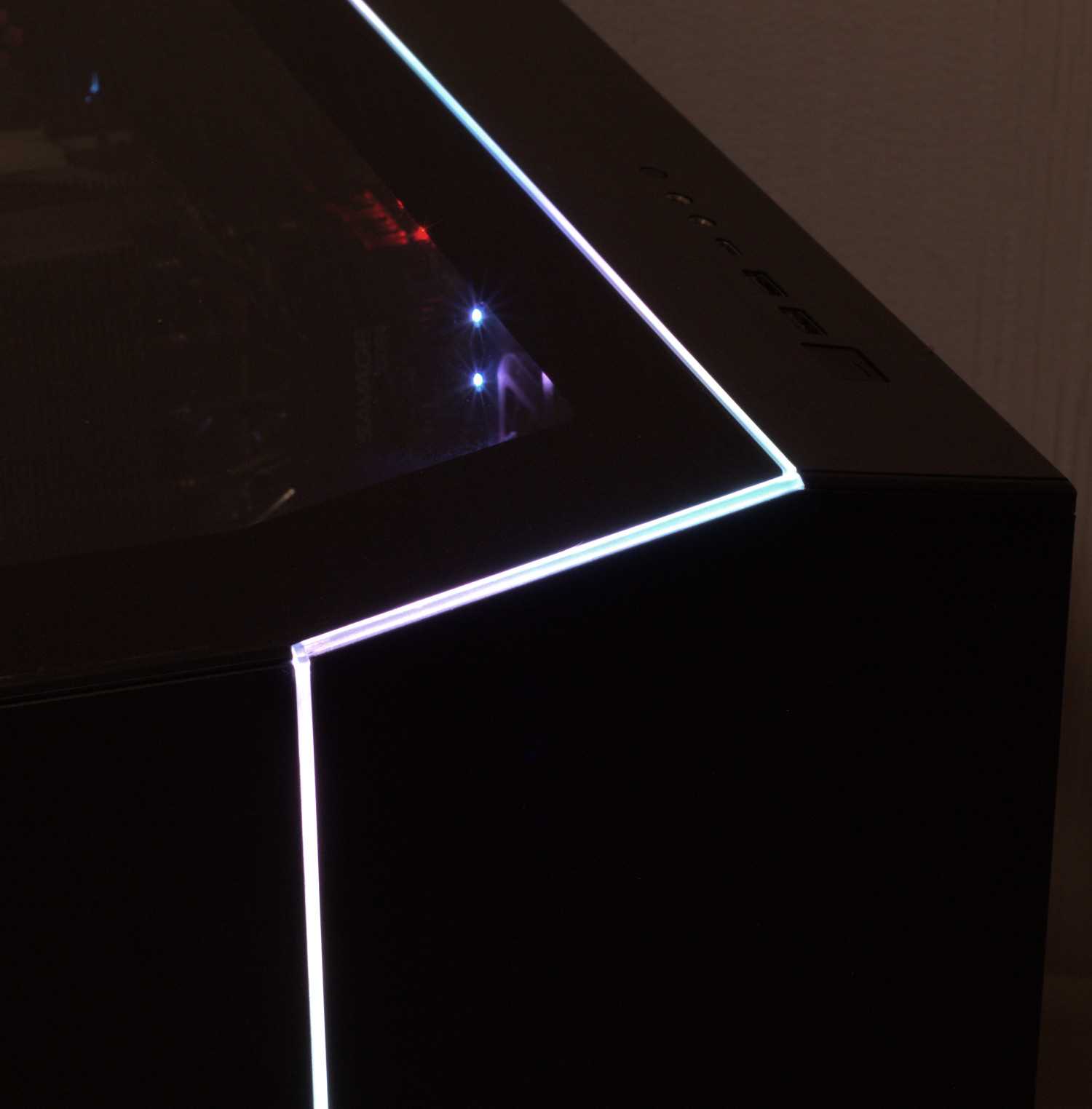

Mid-Tower корпус Fractal Design Vector RS Tempered Glass обладает ARGB-подсветкой, однако чтобы управлять ею придется «лазить» внутрь корпуса, так как блок управления подсветкой проводной и ПДУ не предусмотрен. Единственный вариант избавиться от этого недостатка — подключение к материнской плате (ARGB 5V). Получается эффектный вид, так как подсветка охватывает верх и лицевую панель.

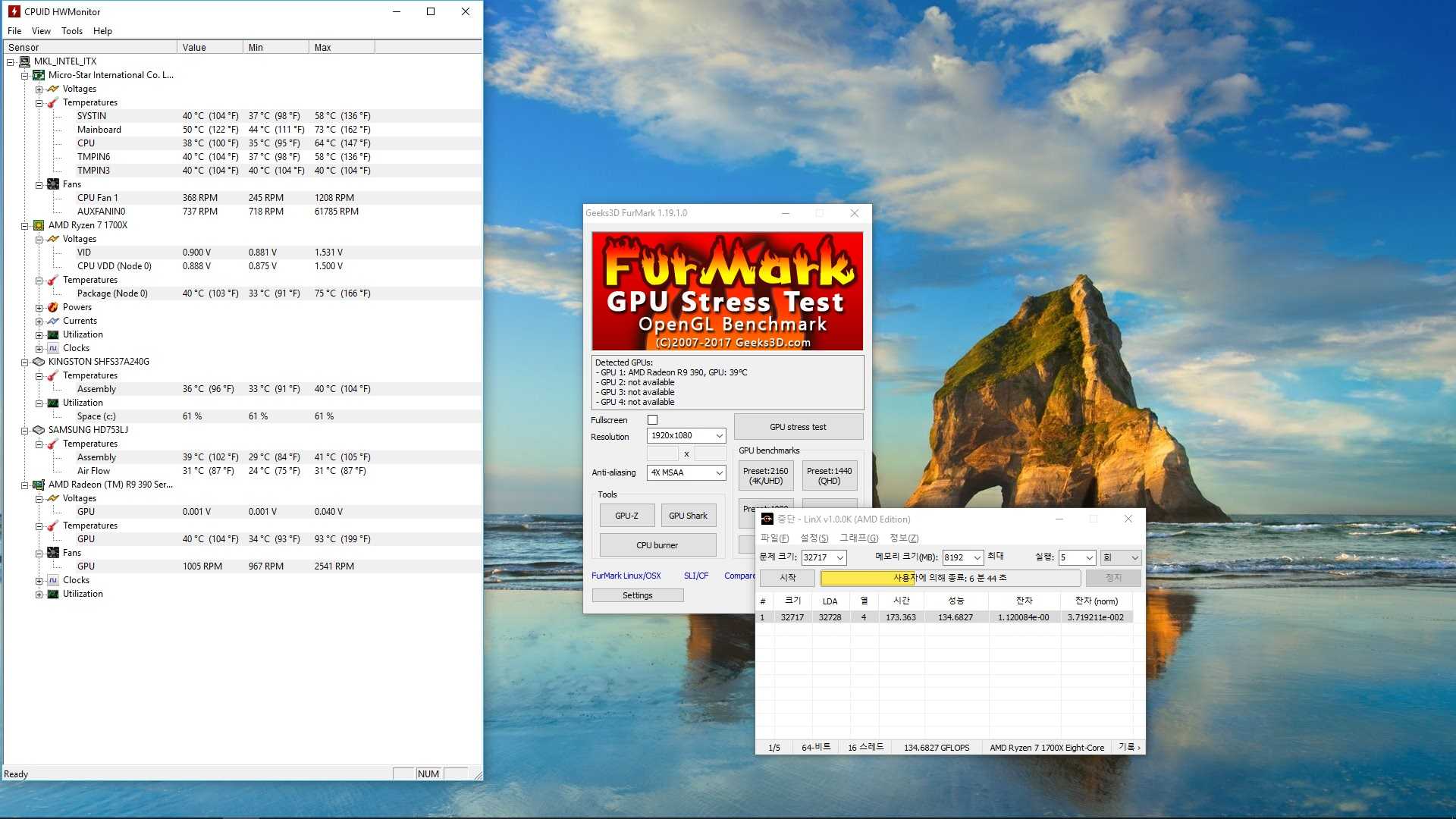

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA) – время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 26,8 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками.

Используя шумомер китайского производства был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Упаковка и комплектация

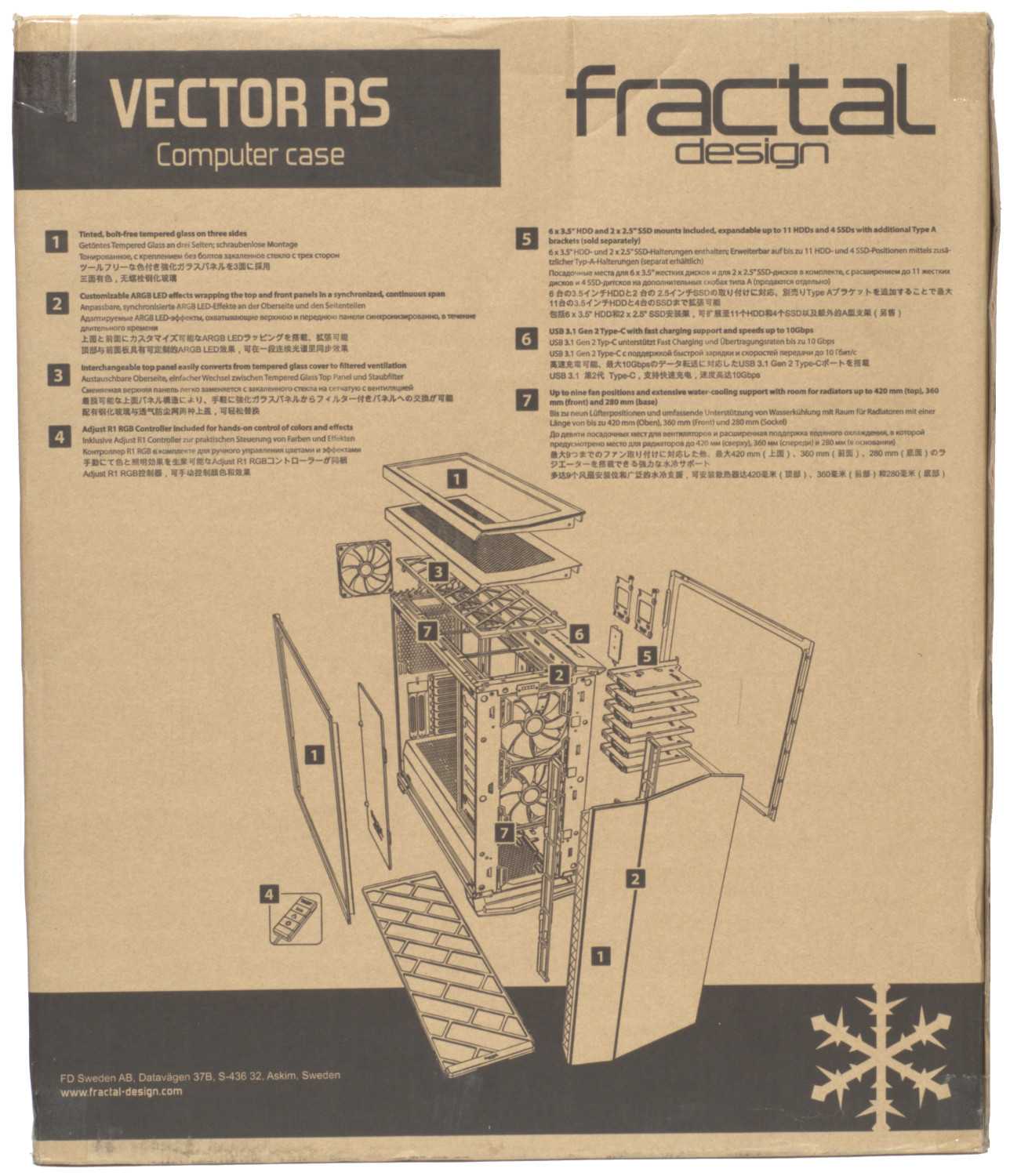

Первое, на что обращаешь внимание при виде коробки Mid-Tower корпуса Fractal Design Vector RS Tempered Glass, так это на ее крупные размеры (приблизительно 0,6 м х 0,35 м х 0,67 м) и немалый вес 14 кг. Что касается оформления, то тут все типично для продукции шведской компании Fractal Design – на лицевой стороне представлен внешний вид корпуса, с обратной стороны показан вид корпуса «в деталях» с многоязычным описанием, по которому сразу можно определить функционал, ну и с одного из боков разместились технические характеристики

На коробке имеются пару наклеек, определяющих модификацию – с закаленным стеклом (Light TG) или c затонированным закаленным стеклом (Dark TG).

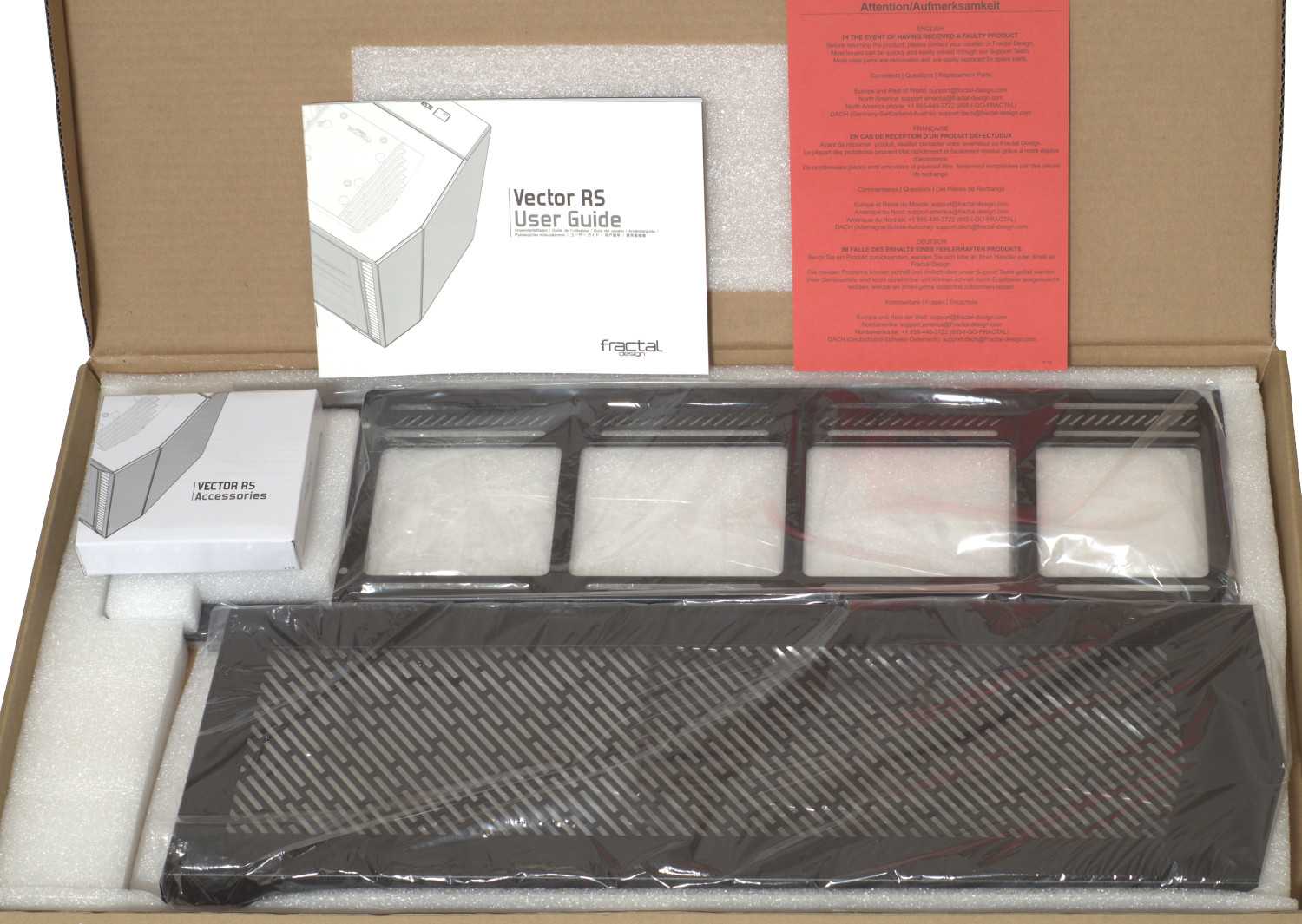

Набор аксессуаров вызывает уважение, так как в комплекте, в большой коробке, находится сменная верхняя панель с перфорацией, рамка крепления вентиляторов (3х120/140 мм) или радиатора (до 360/420 мм), противопылевой фильтр и набор винтов вместе с руководством пользователя.

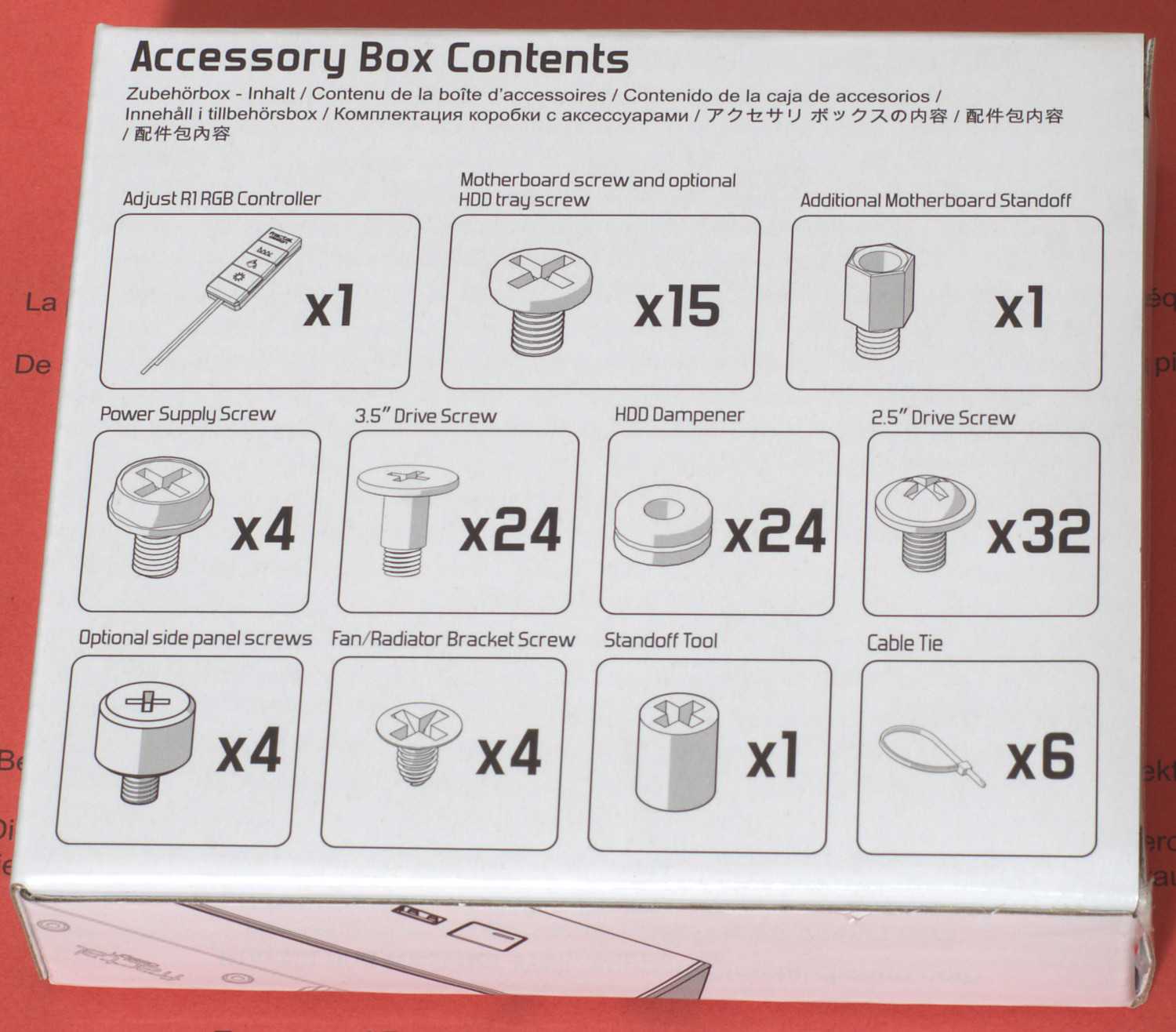

На небольшой коробке указано ее содержимое, причем помимо винтов имеется тряпочка для протирки стекла и ARGB-контроллер управления подсветкой.

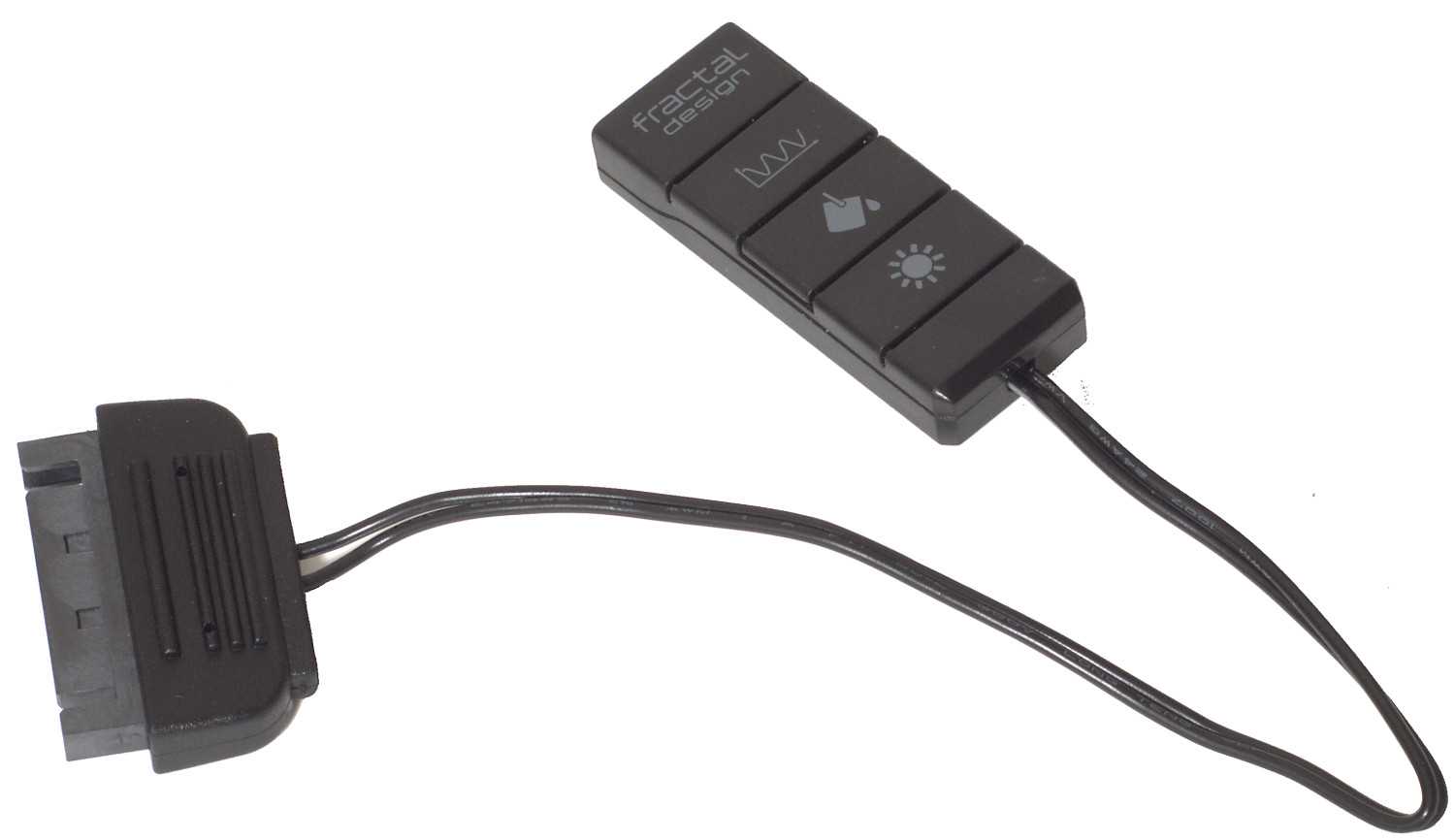

Что касается последнего, то подключается он через SATA разъем и имеет 3 кнопки переключения режима работы подсветки. Пульт дистанционного управления не предусмотрен, поэтому для управления каждый раз придется открывать боковину корпуса, выбирать режим подсветки и закрывать ее – такое решение получается не слишком удобным.

Interior First Look

(Image credit: Tom’s Hardware)

Remove the tempered glass side panel to take a peek into the interior and you’ll quickly spot a familiar looking internal layout. In fact, like for like this is an identical design to that found in the Fractal Design Define R6 case, first debuting in late 2017. The vast sweeping black panel at the front of the chassis hides a plethora of mounting spots for 3.5-inch hard drives (you can install a total of 11, with 6 caddies included, the remaining purchased separately). Remove that panel via the two thumb screws, and you’ll see the tower structure behind it that supports them. You can remove all this for a far cleaner look and better cooling support while still having two 3.5-inch mounting spots on the right side of the case.

There’s also of course a full-size PSU cover, reaching from the rear all the way to the front of the chassis, ample room for motherboards (E-ATX up to 285mm), seven expansion card slots, a vertical GPU mount (limited to dual-slot cards), a plethora of rubber cable grommets, and extensive cooling support too.

Optimal Configuration?

(Image credit: Tom’s Hardware)

 At first glance,the best way to run the Fractal Design Vector RS is in a stripped out capacity. We recommend changing out the top panel for the filtered one, removing the included fans and replacing them with something with a lot more grunt, especially at the front of the case. And, if you can live without the 3.5-inch drives, we’d remove the entirety of the front drive caddy. If not that, then definitely move the drives to the very bottom of the case.

Correction: An earlier version of this article incorrectly stated that there are no more 3.5-inch mounting spots if you remove the front panel. There are actually two additional places on the right side of the case.

MORE: Best Cases

MORE: All Case Content

Результаты тестирования

Нагрев компонент

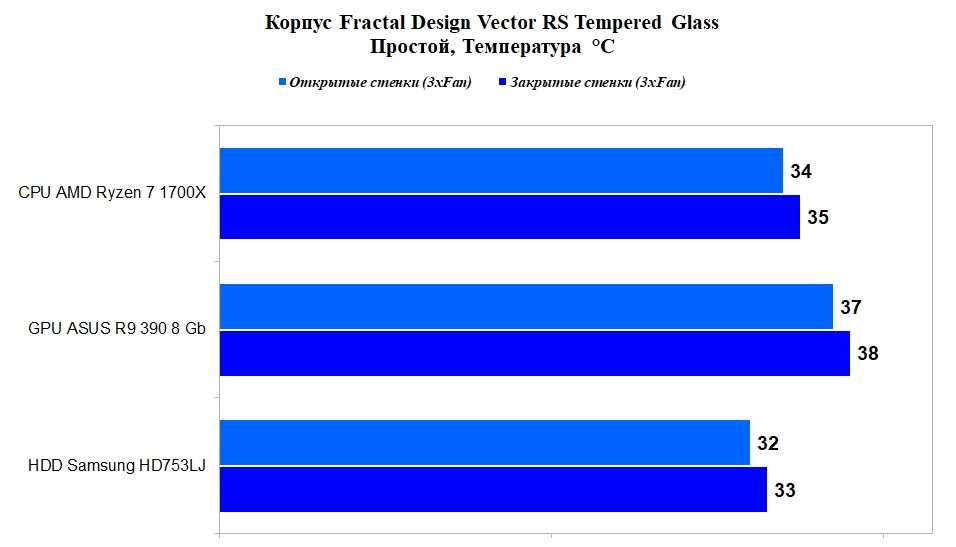

Простой системы.

Напомним, что тестирование проходило при повышенной температуре окружающей среды (~27 °С), поэтому температуры в простое получились чуть более высокими, но неплохими, так как в Mid-Tower корпусе Fractal Design Vector RS Tempered Glass предустановлено три 140 мм вентилятора.

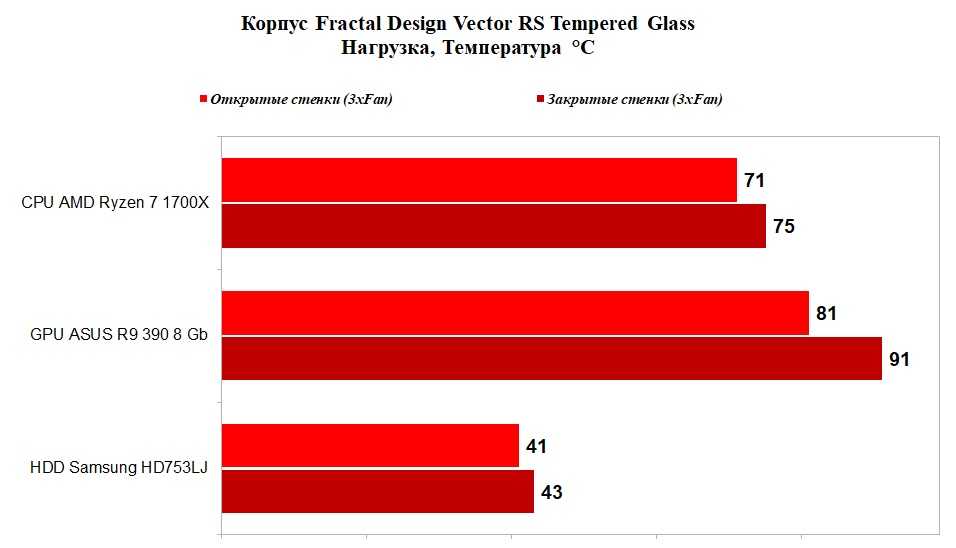

Нагрузка системы.

Нагрузка на видеокарту и процессор показывает, что одного вытяжного 140 мм вентилятора может оказаться недостаточно в жаркое время при использовании «горячих» комплектующих – разница заметная и относительно корпуса с открытыми боковыми стенками составляет: для процессора 4 °С, видеокарты 10 °С. Зато разница в нагреве накопителя получилась сравнительно небольшой – 2 °С, так как он обдувался передними вентиляторами.

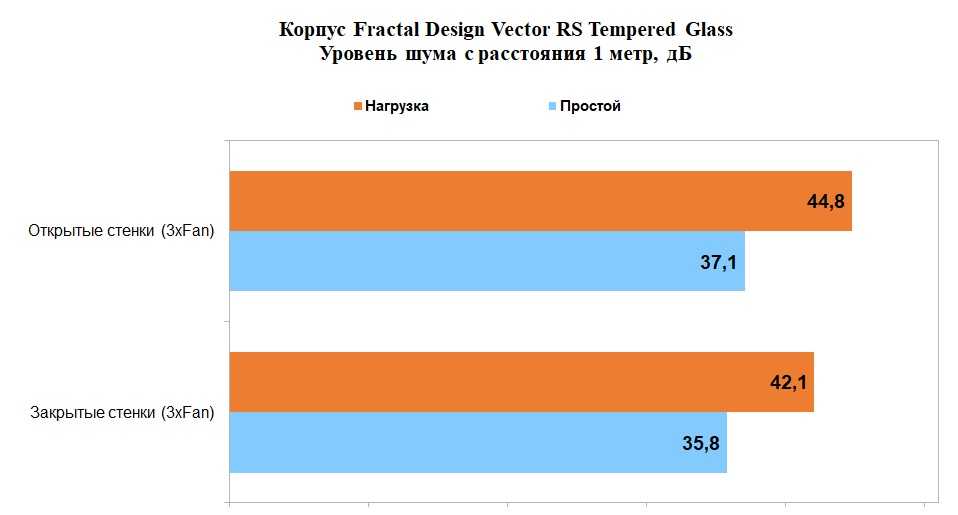

Уровень шума.

Оптимизация корпуса на снижение уровня шума хорошо видна по диаграмме – в простое корпус с закрытыми стенками создает небольшой уровень шума и он будет заметен, если пытаться прислушаться. В случае работы под нагрузкой корпус также неплохо снижает шум, но все-таки из-за используемых систем охлаждения и видеокарты он присутствует и повышенный, хотя с закрытыми стенками он меньше.

Технические характеристики

• Тип: Mid-Tower;
• Цвет: черный;
• Размеры: 498 мм (Высота) х 233 мм (Ширина) х 552 мм (Глубина);
• Вес: 12,64 кг;
• Материал: сталь, левая боковая панель закаленное стекло, правая боковая панель сталь с промышленной шумоизоляцией на основе битума;
• Поддержка материнских плат: mini ITX/micro ATX/ATX/E-ATX(ширина до 285 мм);
• Слотов расширения: 7+2 вертикальных;
• Количество устанавливаемых накопителей:
  • Лотки для 5.25″ накопителей: нет;
  • Лотки для 2.5″/3.5″ накопителей: макс. 11 шт. (в комплекте 6 шт.);
  • Лотки для 2.5″ накопителей: макс. 4 шт. (в комплекте 2 шт,).
• Система охлаждения:
  • Места под вентиляторы:
    • Общее количество устанавливаемых вентиляторов: 9 (6+3);
    • Спереди: 3 х 120/140 мм (предустановлены 2 x Dynamic X2 GP-14);
    • Сверху: 3 х 120/140 мм (при использовании кронштейна, есть в комплекте);
    • Снизу: 2 х 120/140 мм;
    • Сзади: 1 х 120/140 мм (предустановлен 1 x Dynamic X2 GP-14).
  • Места под радиаторы СЖО:
    • Спереди: 1 х 120/140/240/280/360 мм (максимальная ширина 145 мм);
    • Сверху: 1 х 120/240/280/360/420 мм (при установке кронштейна, максимальная высота компонентов платы до 35 мм);
    • Сзади: 1 х 120 мм;
    • Снизу: 1 х 120/140/240/280 мм.
• Противопылевые фильтры: снизу по всей длине, 2 спереди (по бокам), сверху (при использовании кронштейна);
• Панель ввода-вывода: 2 x USB 3.0, 1 x USB 3.1 Gen 2 тип-C, 2 x 3.5 мм миниджек (наушники/микрофон), кнопки питания и сброса;
• Блок питания: стандартный ATX (в комплект не входит);
• Ограничение по высоте кулера: до 185 мм;
• Ограничение по длине плат расширения: до 440 мм (с установленным передним вентилятором);
• Ограничение по глубине блока питания: до 300 мм;
• Пространство за поддоном: 23 мм.

Особенности сборки

Mid-Tower корпус Fractal Design Vector RS Tempered Glass можно отнести к крупным и тяжелым корпусам, поэтому с одной стороны собирать систему в нем будет просто, а с другой стороны хорошо будет чувствоваться вес корпуса и самих комплектующих. Процедура сборки типовая.

Для начала устанавливаем блок питания. Он фиксируется через рамку.

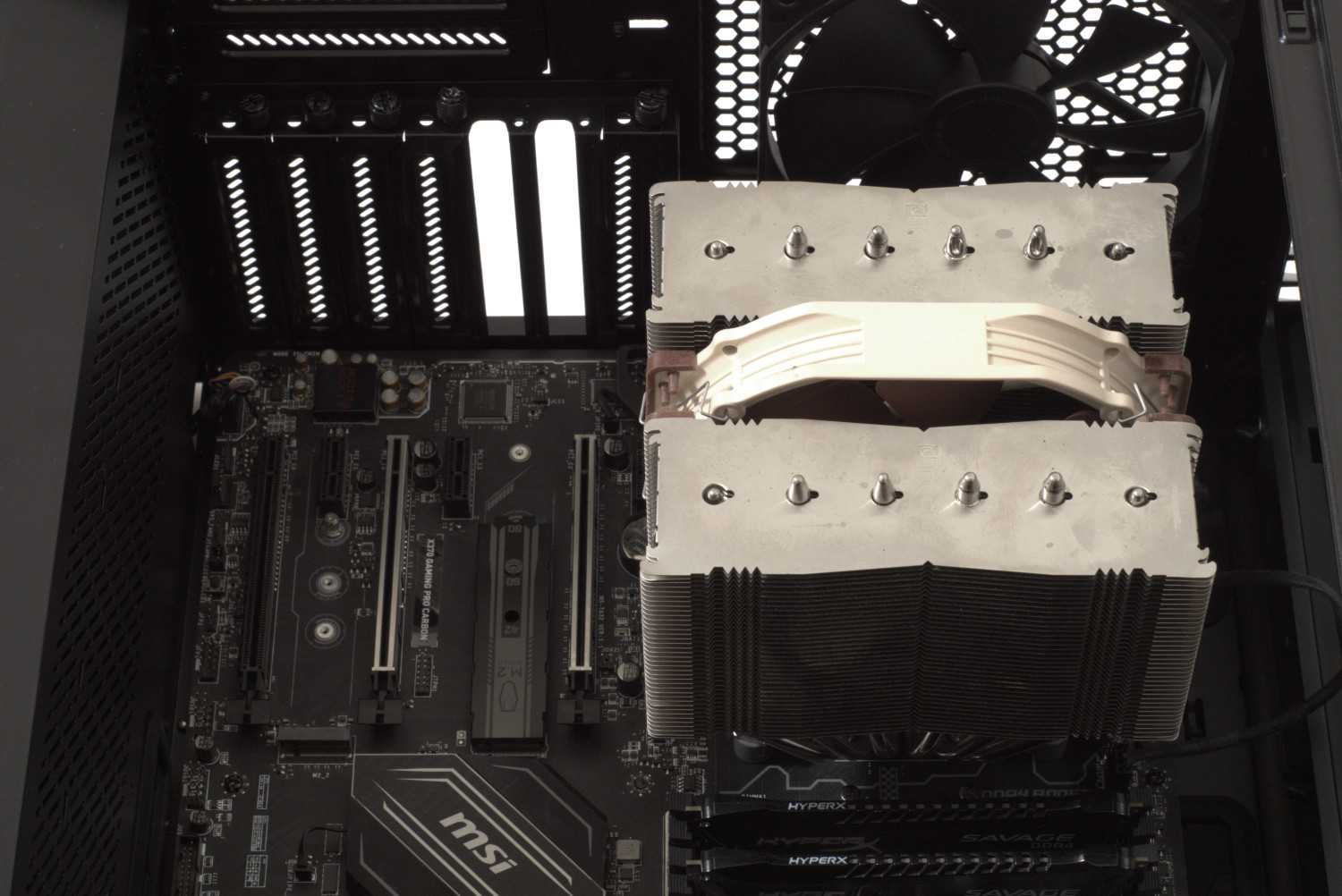

Далее идет материнская плата с системой охлаждения и памятью.

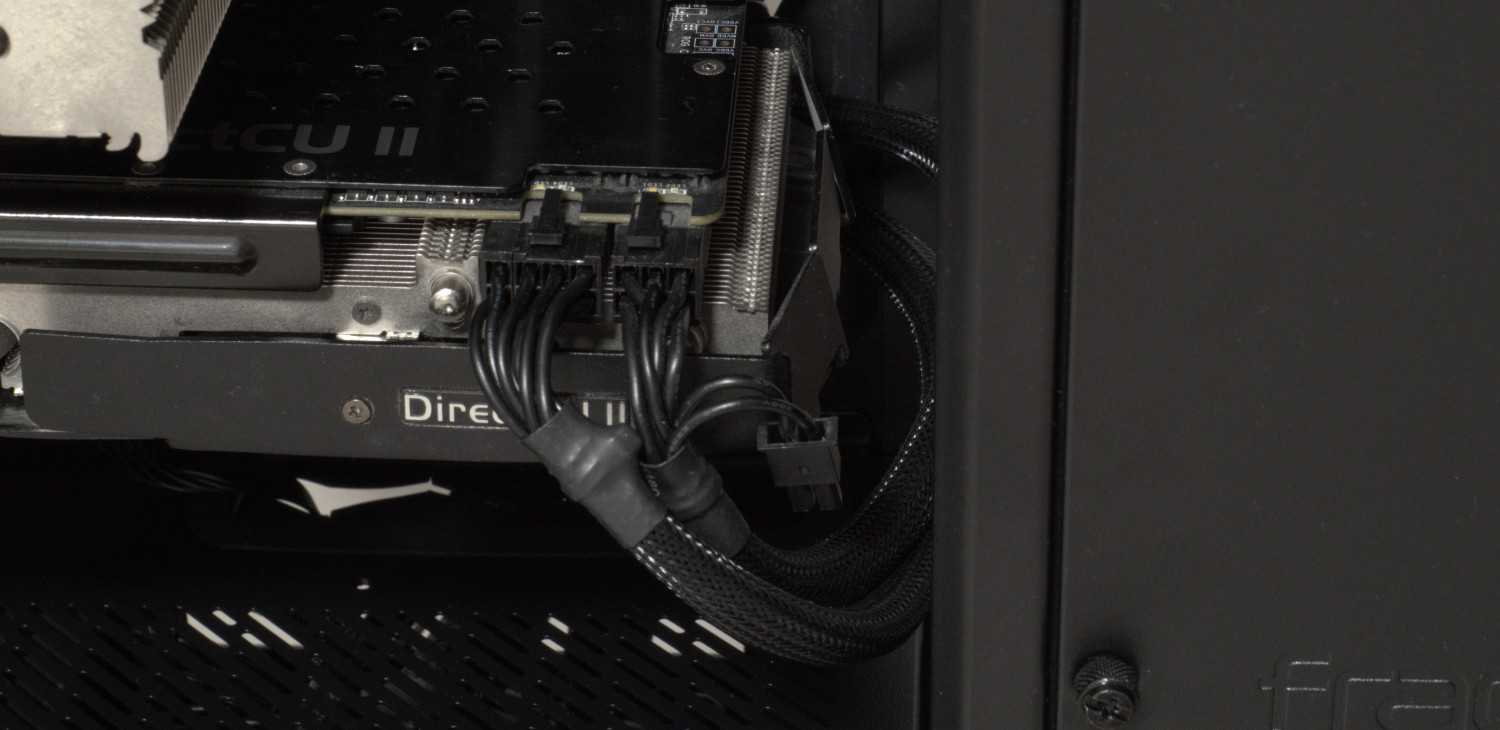

Сразу можно установить видеокарту. Если будут использоваться корзины с накопителями в центральной зоне, то максимальная длина ограничена 300 мм, если нет, то до 440/465 мм в зависимости от того, есть ли спереди вентилятор или нет.

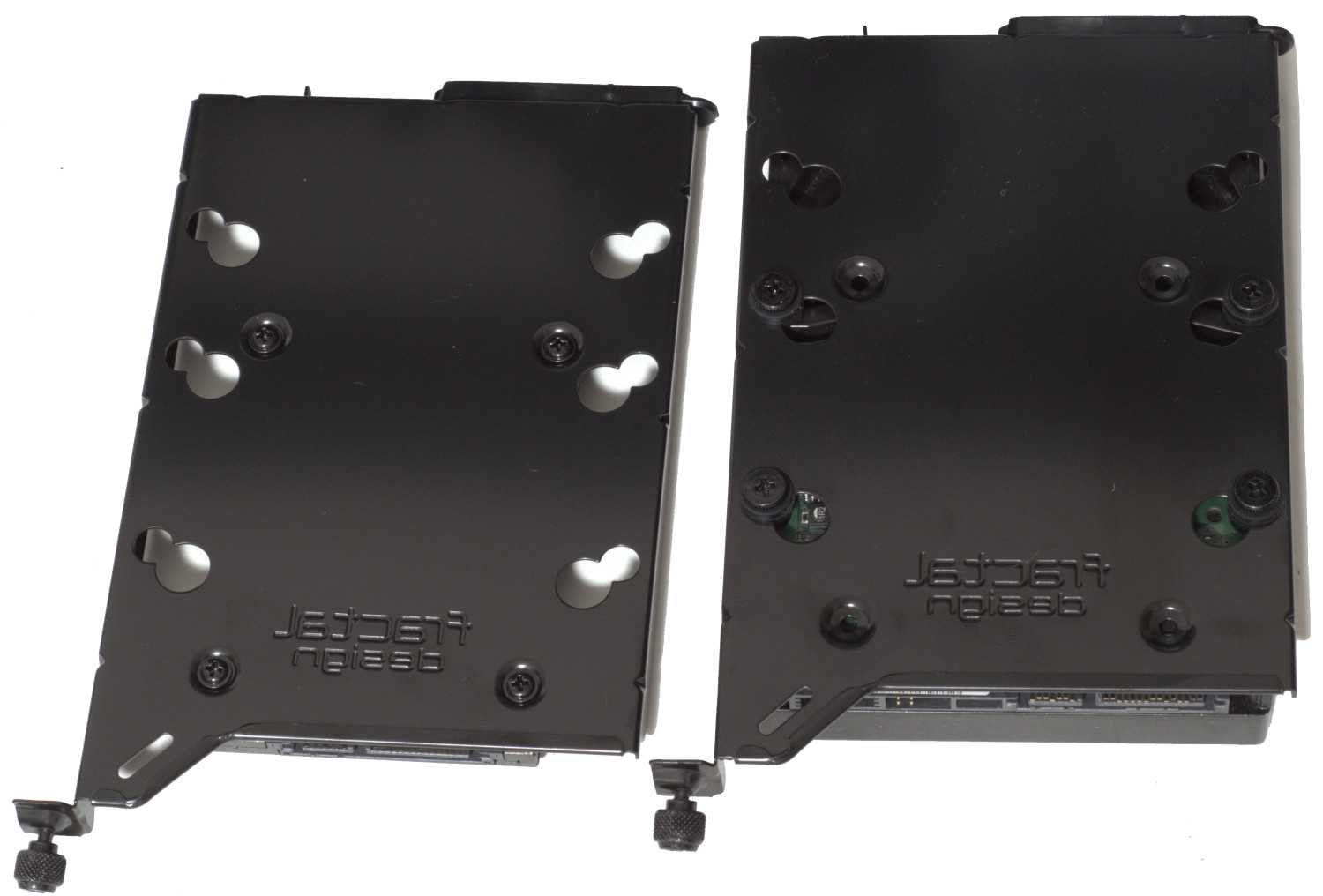

Переходим к накопителям – винтами фиксируем их в лотках.

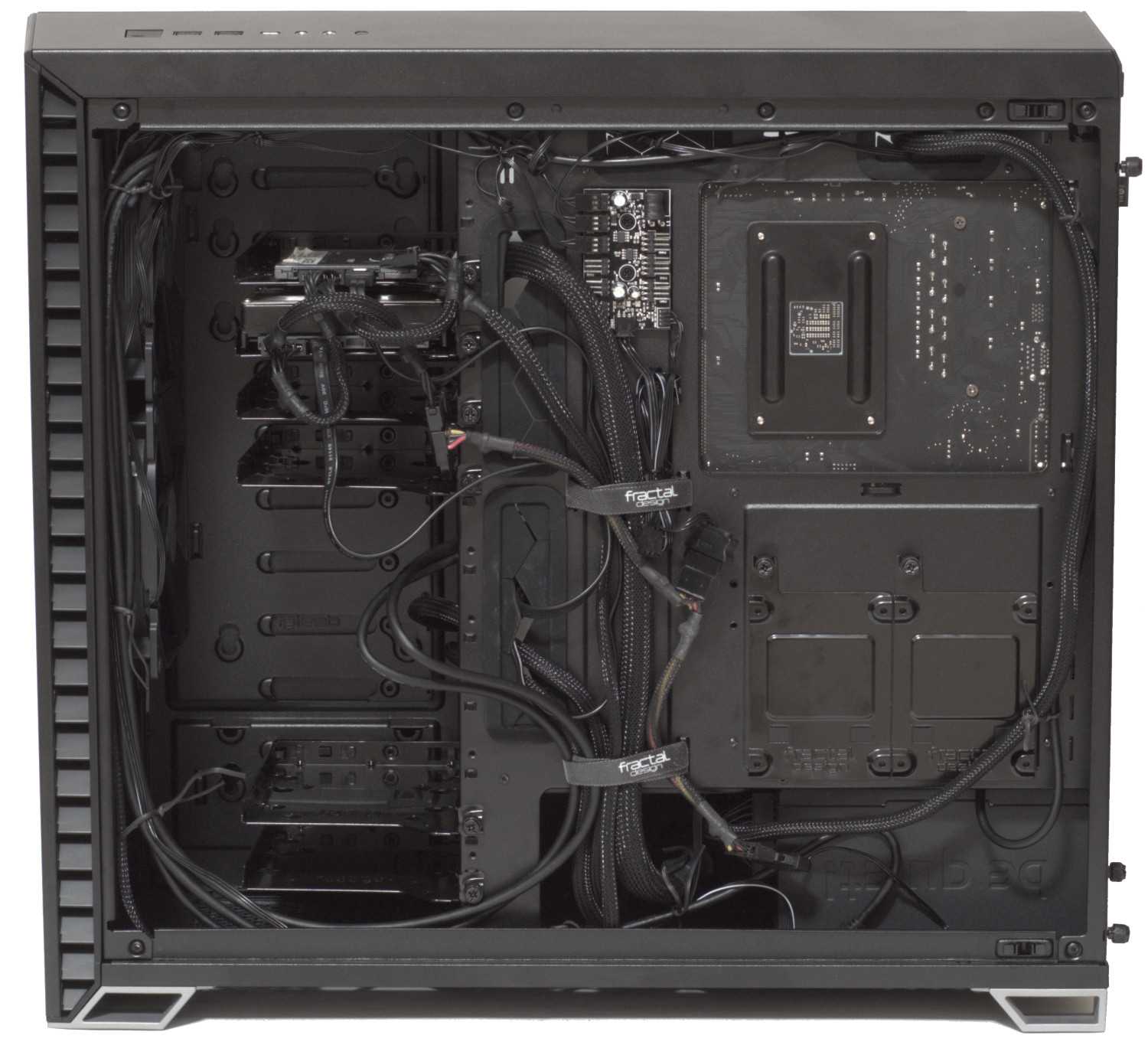

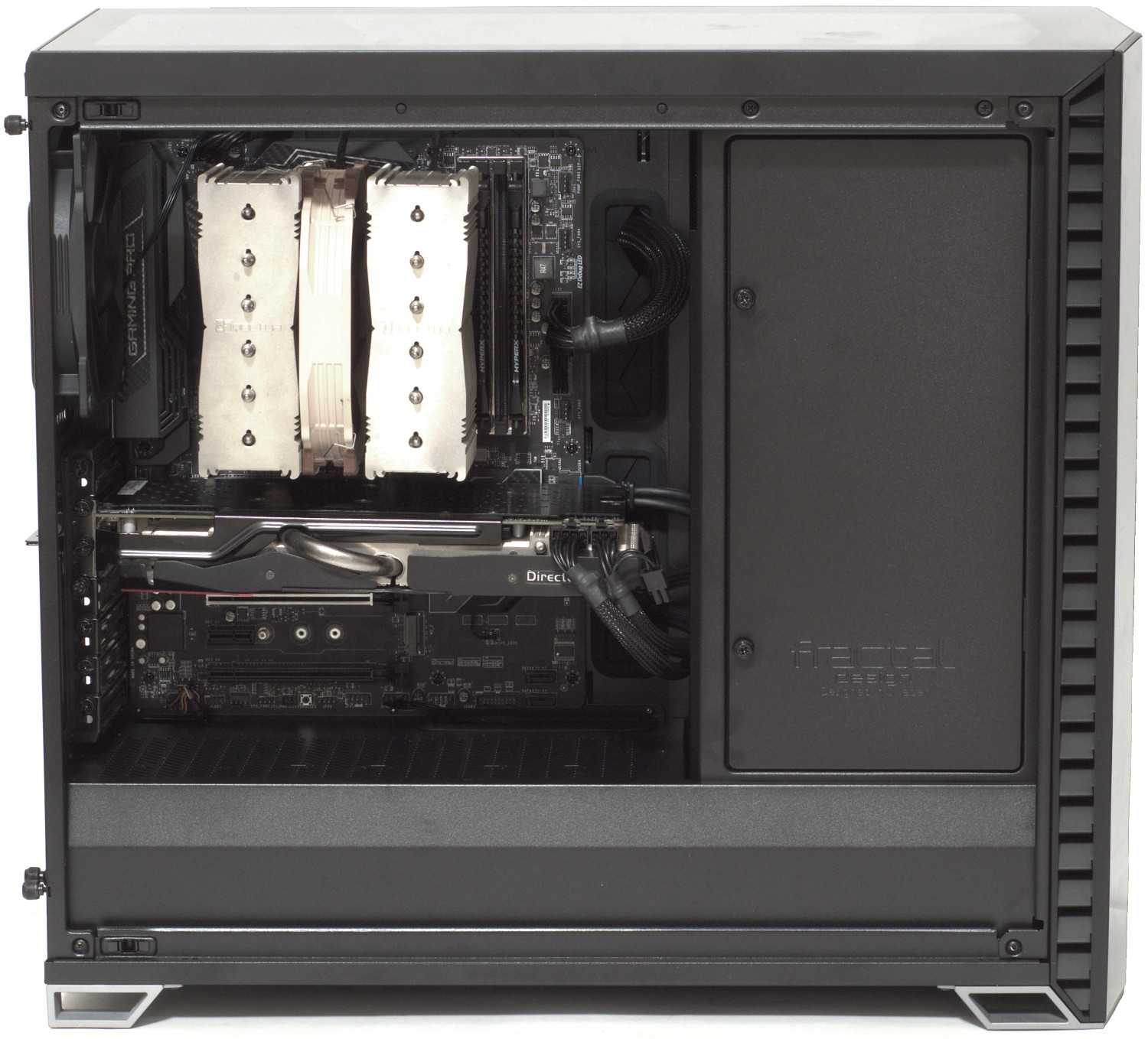

Мы использовали лотки с размещением вверху, в этом случае получается их обдув, что достаточно редко встречается в современных корпусах в штатной комплектации при нахождении корзин только в области кожуха. В этом корпусе возможностей размещения больше. Вид на систему в сборе.

Top-Mounted Cooling

Image 1 of 3

(Image credit: Tom’s Hardware)

Image 1 of 3

(Image credit: Tom’s Hardware)

Image 1 of 3

(Image credit: Tom’s Hardware)

Image 1 of 3

At the top of the chassis, things get somewhat more interesting. The angular shape and design of the top glass panel prevents any immediate external airflow. But there is a small amount of ventilation running along the back side of the case. It’s more of a showcase window than somewhere you could mount fans. In combination with an additional radiator bracket Fractal includes, you could theoretically install fans or even an AIO up here — but we’d advise against that for airflow reasons.

Speaking of those additional panels: You get a fairly hefty accessory kit that comes with a radiator bracket, a mesh dust filter and a final black steel ventilated panel that sits on top. This extends the liquid-cooling and fan support substantially, and is definitely what we’d recommend you actually use with the case.

Выводы

Mid-Tower корпус Fractal Design Vector RS Tempered Glass достаточно интересный продукт, отличающийся от других серий корпусов компании Fractal Design своим оригинальным угловатым дизайном, наличием ARGB-подсветки, позволяя рассматривать его в качестве игрового, так как возможности его достаточно высоки: модульная конструкция с возможностью замены верхней панели и перестановки боковой панели, есть поддержка длинных видеокарт, крупных радиаторов, высоких кулеров, реализован и один порт USB 3.1 Gen2 тип С, становящийся обязательным для корпусов топ-уровня и не только.

Однако он все-таки является нишевым продуктом и может подойти пользователям, которым нужна продвинутая дисковая подсистема, так как в этом плане у него, в штатной комплектации, есть возможность установить восемь/шесть 2.5″/3.5″ накопителей, а за счет покупки дополнительных лотков дисковая подсистема может быть увеличена до одиннадцати 3.5″ накопителей. При этом накопители получают дополнительный обдув за счет предустановленных передних вентиляторов, которые легко подключаются к штатному хабу на девять вентиляторов.

Идеальных корпусов не бывает и всегда можно к чему-то придраться. В случае корпуса Fractal Design Vector RS Tempered Glass это не совсем удобный доступ к нижнему противопылевому фильтру, снять который можно только после демонтажа передней панели. Другой недочет связан с ARGB-контроллером, который размещается внутри корпуса (удобнее было бы сделать кнопку на корпусе или оснастить его ПДУ). Этот недочет можно решить только подключением подсветки к материнской плате, поддерживающей ARGB-подсветку (5 В). Что еще придется учитывать при выборе корпуса, так это его высокая стоимость (от 14700 рублей) и данный корпус, несмотря на высокое качество изготовления и продуманность конструкции, будет «по карману» только ограниченному кругу пользователей, которые захотят собрать игровую систему и, одновременно, продвинутую дисковую подсистему.

Плюсы:

• Стильный внешний вид;
• Наличие ARGB-подсветки с блоком управления;
• Высокое качество изготовления;
• Возможность замены верхней панели (закаленное стекло или металл с перфорацией);
• Возможность трансформации в вариант с максимальным количеством накопителей или игровой;
• Поддержка установки крупных радиаторов СЖО (спереди до 360 мм, сверху до 420 мм, снизу до 280 мм);
• Продвинутые возможности расширения дисковой подсистемы (до 11 накопителей);
• Три предустановленных 140 мм вентилятора Dynamic X2 GP-14;
• Применение шумоизоляции;
• Неплохая комплектация;
• Простая процедура сборки.

Минусы:

• Неудобный доступ к нижнему противопылевому фильтру;
• Неудобное управление работой ARGB-подсветки (требуется открывать боковую стенку);
• Высокая стоимость.
