Benchmarks and final analysis - msi mpg b550i gaming edge wi-fi review: a tiny take on b550

Общая информация

1.имеет Wi-Fi
MSI MPG B550 Gaming Edge Wi-Fi

Устройство может подключаться к Wi-Fi.

2.поддерживает Wi-Fi 6 (802.11ax)
MSI MPG B550 Gaming Edge Wi-Fi

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

3.поддерживает Wi-Fi 6E
MSI MPG B550 Gaming Edge Wi-Fi

Wi-Fi 6E был анонсирован в 2020 году и имеет ряд преимуществ по сравнению с Wi-Fi 6. Помимо диапазонов 2,4 ГГц и 5 ГГц, он может работать в диапазоне 6 ГГц, что обеспечивает более высокие скорости и чрезвычайно низкую задержку.

4.Интерфейс 802.11ac WiFi
MSI MPG B550 Gaming Edge Wi-Fi

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

5.Есть Bluetooth
MSI MPG B550 Gaming Edge Wi-Fi

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

6.версия Bluetooth

5.1

Bluetooth — это стандарт беспроводной технологии, который позволяет передавать данные между устройствами, расположенными в непосредственной близости, с использованием коротковолновых сверх высокочастотных радиоволн. Более новые версии обеспечивают более быструю передачу данных.

7.Легко разгоняется
MSI MPG B550 Gaming Edge Wi-Fi

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

8.имеет подсветку RGB
MSI MPG B550 Gaming Edge Wi-Fi

Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.

9.Легко сбрасывать BIOS
MSI MPG B550 Gaming Edge Wi-Fi

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

Overclocking

(Image credit: Tom’s Hardware)

There are several ways to overclock on AMD platforms, depending on your goals. If your focus is single-threaded performance, it’s best to tweak PBO and let the motherboard and CPU figure it out under the parameters entered. If you are looking for better multi-core/thread performance, you will overclock all cores to the same speed. Part of our goal is to test the capability of the motherboard, so we chose the more power-hungry option, 4.3 GHz and 1.35V for an all core/thread overclock. The Gaming Edge Wi-Fi handled our 12c/24t Ryzen 9 3900X overclock without issue. Vdroop was mitigated well by the default setting (auto); no other tweaks were necessary. We simply set the voltage to a static 1.35V and 43x CPU multiplier, then off we went to stability testing.

Features

Now, let’s take a look at some of the MSI B550I GAMING EDGE WIFI features exclusive to the motherboard. On the thermal side of things, MSI includes an extended heatsink design for the VRM’s, 7W/mK thermal pads, MOSFET baseplate, and FROZR heatsink design for the NVME M.2 4.0 SSD socket. This board also includes 2oz thickened copper in the PCB for a more durable motherboard on all the connections, PCI-E Steel Armor utilizing extra solder points, and double ESD protection on the mounting screws.

MSI also boasts this board as being “DIY Friendly” having the Pre-Installed IO shield, BIOS flash button, Extra-large PCI-E removal clip, and EZ Debug LEDs.

With MSI’s BIOS flash button there is no need to have a processor, RAM, or video card installed in order to flash the BIOS if the user is having issues with the current BIOS version. Also, MSI’s “EZ DEBUG LED” a person is able to take a look at the 4 LED lamps labeled BOOT, VGA, DRAM, and CPU to find out where to look for the issues.

MSI has their own AUDIO BOOST sound chip supporting 7.1 surround sound as well as SPDIF out capability. It seems that add-in sound cards are almost a thing of the past as newer onboard audio chips are getting so popular and have professional sound with new technology always making leaps and bounds in sound.

3D Games and 3DMark

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

We’ve recently updated our game tests to The Division 2 and Forza Horizon 4. The games are run at 1920×1080 resolution using the Ultra preset. As the resolution goes up, the CPU tends to have less of an impact and most games at this resolution in the first place. The goal with these settings is to determine if there are differences in performance at the most commonly used resolution with settings most people use or at least strive for.

During our gaming and 3DMark tests, MSI’s Mini ITX board kept up with all other B550-based products without issue. 3DMark Fire Strike, Time Spy, and our two games continue to show very little difference with all boards, within a small margin-of-error range.

Power Consumption and VRM Temperatures

(Image credit: Tom’s Hardware)

For power testing, we use AIDA64’s System Stability Test with Stress CPU, FPU and Cache enabled, using the peak power consumption value. The wattage reading comes from the wall via a Kill-A-Watt meter to capture the entire ecosystem. The only variable that changes is the motherboard; all other parts are the same.

When our system was at idle (using the AMD Balanced power plan in Windows), the Gaming Edge Wi-Fi pulled 47W from the wall, a value tied for the lowest idle wattage we’ve seen so far. After applying the AIDA64 stress test load, power use peaked at 216W from the wall, leaning towards the higher end of consumption.

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

Our B550 Gaming Edge Wi-Fi and its 8-phase (Vcore) 60A VRMs handled both stock and overclocked testing without issue. During the stock runs, the hottest point on the VRM peaked just under 50 degrees Celsius (Hwinfo didn’t display a MOS sensor). After overclocking to 4.3 GHz and 1.35V, temperatures increased a few degrees and peaked at 56 degrees Celsius, well within the operational parameters of the MOSFETs.

Note that the dip on the chart around the 18-minute mark was from the chassis fan falling on the VRMs for a brief time, not any throttling.

Motherboard I/O

Internally this motherboard has one of the newer 3.X USB headers, a new 3.2 USB Type-C header, and one standard USB 2 header. Fan connection headers include a CPU, pump, system fan, and chip fan for the FROZR heatsink.

Fan headers are not plenty so a user will need to prepare for this if using several fans in his or her system. The motherboard also includes dual RGB headers, however, we found them to be located in a difficult position right by the top backside of the video card. We pulled the video card back out to plug the RGB header in so we would damage the plug.

Like most manufacturers of mITX boards, MSI has only included 4 SATA ports. Although, with the inclusion of the 2 M.2 ports this will most likely be sufficient enough for most users. Other I/O features include the standard front panel header and front audio header.

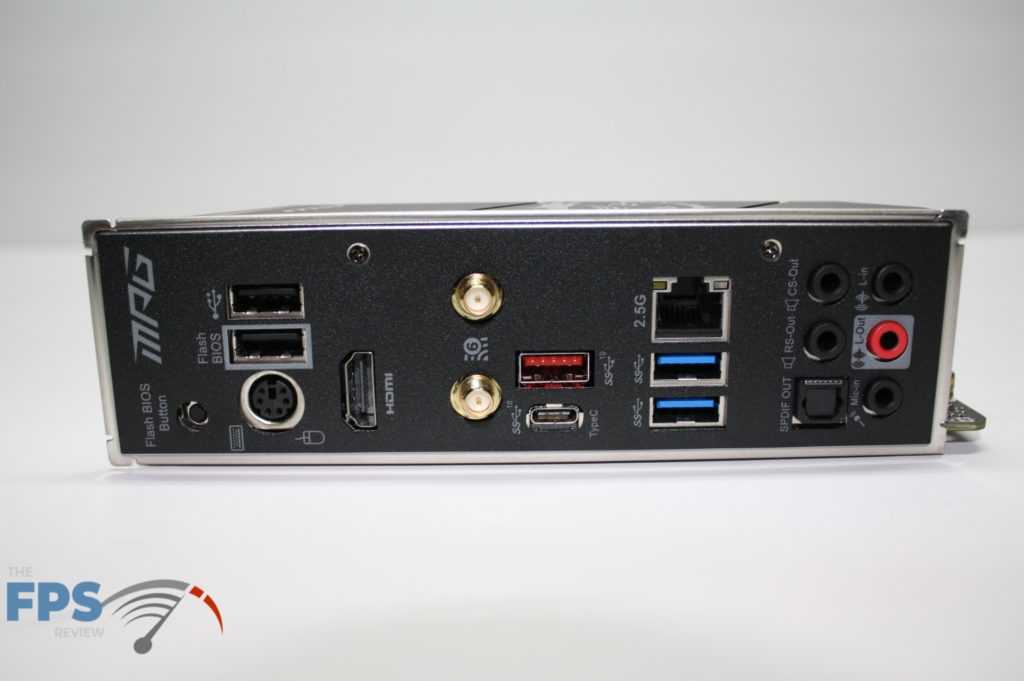

The back I/O plate has several things to point out. It has a standard USB2 right above a specialized “Flash BIOS” USB port. There is also a Flash BIOS button that must be pushed to access this specialized USB port. This port is also a standard USB2 port.

Below that, what we found kind of odd in this day and age, is a PS/2 port. One normally doesn’t see these ports any longer on most of the newer motherboards. Next to this is the HDMI 2.1 port and after that is the dual antenna ports.

Off to the side of the antenna ports is a USB 3.2 plug and below that is the USB 3.2 Type-C port. Yet over further is the 2.5 GHz LAN port and below that are a pair of USB3 ports. Next to this and on the far end is the audio ports that include SPDIF out port. This motherboard supports the 7.1 surround sound.

Память

1.Поддержка RAID 1
MSI MPG B550 Gaming Edge Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
MSI MPG B550 Gaming Edge Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
MSI MPG B550 Gaming Edge Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
MSI MPG B550 Gaming Edge Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
MSI MPG B550 Gaming Edge Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

7.M.2 разъемов

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
MSI MPG B550 Gaming Edge Wi-Fi

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

MSI B550I GAMING EDGE WIFI Configuration

The motherboard measures 6.7 in. x 6.7 in. (17.0 cm x 17.0 cm.) MSI includes an exclusive FROZR Heatsink covering the main M.2 4.0 SSD socket to help cool your rocket fast new M.2 SSD! They also have an 8+2+1 power design with aggressive VRM design with Dr.MOS 60A to maximize performance. This motherboard also includes a front Type-C USB connector for the newest desktop cases.

MSI has also included the new 2.5G LAN on the rear I/O panel for connecting newer external hardware as well. Also on the rear I/O can be seen the new HDMI 2.1 port as well. Even though this is a mITX board, MSI has been able to include a second M.2 slot. This second slot is located on the bottom side of the motherboard. If a user is wanting to run dual M.2 SSD drives, he or she will need to remember to install this second drive prior to installing the motherboard in its enclosure.

Упаковка и комплектация

Два кабеля SATA 6 Гб/с (1 х прямой, 1 х «Г»- образный);
Заглушка задних портов в корпус ПК;
Пакетикс винтом крепления накопителей для M.2-слота;
Жёсткий мостSLI HB BRIDGE M;
Две антенны Wi-Fi модуля;
Провод для подключения внешних RGB-лент;
Металлизированная наклейка MSI Gaming;
Подробная пользовательская инструкция;
Инструкция по быстрой установке;
Карточка регистрации продукта;
Рекламный буклет;
Лист с наклейками на подключаемые кабели;
DVD с драйверами и утилитами.

Примечание: внашем случае материнская плата поступила на тест от официального представителя MSI после исследования другими авторами, и в комплекте не хватало заглушки задних портов ввода-вывода и второго крепежного винта для накопителей в слот M.2. В продаваемых официально вариантах комплектация полная.

Box Contents and Packaging

As can be seen from the above images, the top of the box gives the brand with the dragon image, the model of the motherboard, and a few other minor details. One other item of interest on the top of the box is the note that MSI has included giving the user notice that this board is 3rd Gen AMD Ryzen ready! This lets the user know that this motherboard is ready for the new Ryzen 5000 series processors. The back of the box gives the user the specs of the board, some of the advanced features, parts that are used that are exclusive to MSI. This part of the box also lets the user know about the FROZR HEATSINK for the M.2 4.0 socket to allow for superior cooling of your M.2 SSD.

Being such a small package we didn’t expect to see a whole lot of accessories included with this motherboard however, we were a little surprised at the contents. It includes some flyers with registration, a couple of SATA cables, driver CD, wireless antennas, a user guide, M.2 SSD screws, and a quick installation guide. This isn’t too bad for the size and price of these boards.

Motherboard VRMs

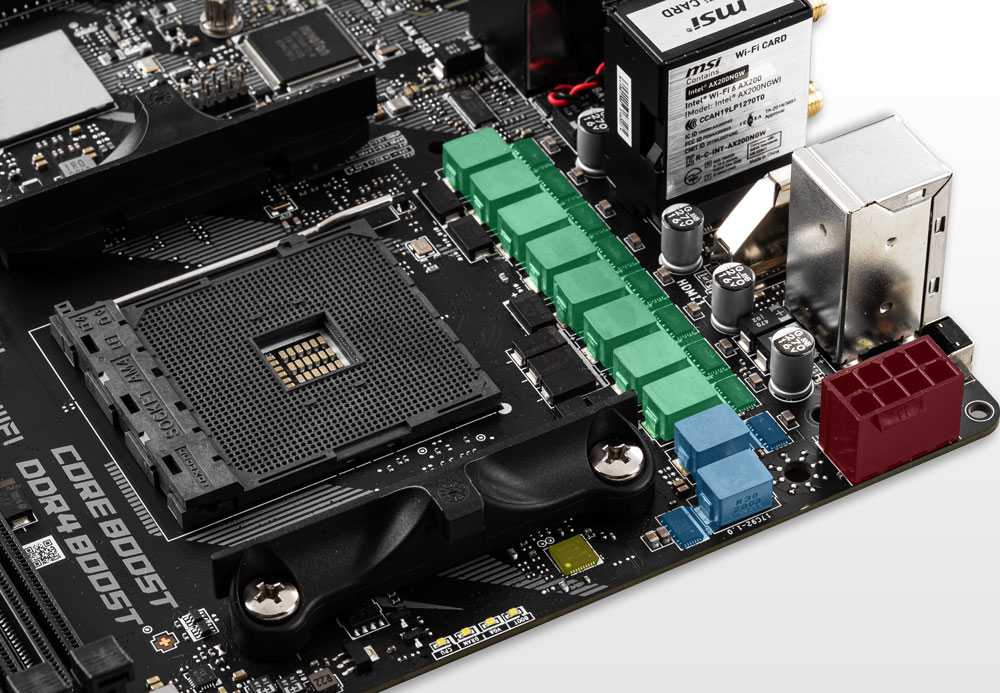

Let’s talk a little bit about MSI’s VRMs on this little board. MSI states this motherboard has an 8+2+1 Digital Power System: “Unleash and sustain maximum performance with an aggressive VRM design built with digital CPU power system. Combining exclusive Core Boost technology, MPG series motherboard is ready to sustain heavy gaming loadings.”

As we can see in the above photo, MSI has some points that include 8 phases of CPU Power Dr.MOS /6A and 2 phases of SOC Power. They also boast the Digital PWM IC as well. Along with these above-mentioned phases, they also state Load-line Calibration and Overvoltage Protection on this motherboard.

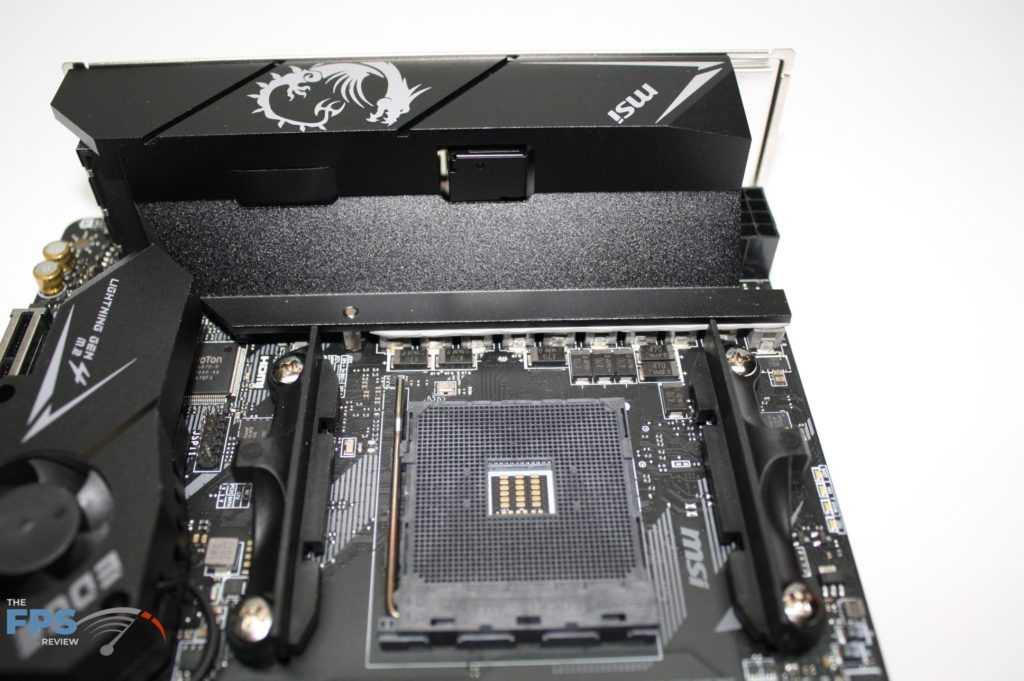

MSI has opted to include an extended heatsink design using 7W/mk thermal pads and additional choke thermal pads to help keep them VRM’s cool.

They also included a MOSFET baseplate for temperature control as well. And as we have mentioned previously MSI has included their exclusive FROZR Heatsink to cool the NVME M.2 4.0 SSD.

Final Thoughts

MSI’s B550I Gaming Edge Wi-Fi ( (opens in new tab)) proved to be a competent performer in our stock benchmarks, as well as the overclocking we put it through. The power delivery, while not the most robust, handled our 12c/24t Ryzen 9 3900X with poise. Features-wise, the tiny board managed to stuff two M.2 slots, four SATA ports and a fair amount of USB ports on the rear IO (and headers). About the only thing missing is lighting. You’ll have to bring your own RGB via a header on the board.

At this price and form-factor, the B550I Gaming Edge’s direct competitors are the Gigabyte B550I Aorus Pro AX ( (opens in new tab)), ASRock B550 Phantom Gaming-ITX/ax ( (opens in new tab)) and the Asus ROG Strix B550-I Gaming ( (opens in new tab)). The most significant difference between these boards outside of price is the VRM capability (the other boards have better power delivery), audio (not that many would notice a difference), officially supported memory speeds and aesthetics/integrated RGB lighting (ASRock and Gigabyte integrate the LEDs).

Without getting our hands on the other Mini ITX size boards (yet), it’s tough to declare an outright winner among these diminutive B550 based motherboards. For just under $200, the MSI B550I Gaming Edge Wi-Fi showed that it is more than capable of handling our Ryzen 9 3900X, even when overclocked. Suppose you are looking for a Mini ITX size motherboard and want to save some money by going to B550 chipset. In that case, the MSI MPG B550I Gaming Edge Wi-Fi is a viable option to build your system around, though if you crave that RGB lighting and better power delivery, there are other options available. Some are even priced less.

MORE: Best Motherboards

MORE: How To Choose A Motherboard

MORE: All Motherboard Content

Заключение

Преимущества MSI MPG Z390 Gaming Edge AC:

Современный чипсет Intel Z390;
Поддержка процессоров Intel 9-го поколения для сокета 1151 v2;
Поддержка скоростных модулей памяти;
Два усиленных слота расширения PCI-E x16;
Поддержка конфигураций с несколькими видеоадаптерами;
Разъемы для подключения внешних систем подсветки разных типов;
Порты USB 3.1 Gen2 и USB 3.1 Gen2 Type-C на задней панели;
Неплохой аудиокодек и звуковой тракт;
Неплохие возможности разгона.

Недостатки:

Неудобное распределение разъемов подключения по материнской плате;
Отсутствие охлаждающих радиаторов у слотов M.2.

Особенности:

Выводы

Платы на базе AMD X570 — это интересный вариант, если вы строите новую систему.

При наличии компьютера с материнкой AMD X470 переход на X570 имеет очень сомнительную целесообразность ввиду далеко не самых значительных изменений в новом чипсете.

Что касается рассматриваемой MSI MPG X570 Gaming Edge WiFi, то это плата относится к категории сравнительно доступных решений на базе X570.

При этом ее возможностей будет более чем достаточно даже для построения весьма продвинутых систем, будь то мощный игровой ПК или подобие станции для работы с графикой и видеомонтажом.

MPG X570 Gaming Edge WiFi предоставляет некоторое поле для экспериментов с разгоном и хороший потенциал для моддинга, связанного с использованием RGB-светодиодных лент.

По сравнению с некоторыми другими, похожими по стоимости, платами MSI на базе X570, данную модель наделили некоторыми дополнительными фишками, которые многим могут и не пригодится.

К примеру, если вам не нужны встроенные Wi-Fi- и Bluetooth-адаптеры, оптимальнее будет выбрать модель MPG X570 Gaming PLUS.

MSI MPG X570 Gaming Edge WiFi
Сокет	AM4
Чипсет	AMD X570
Формфактор	ATX
Питание процессора	8pin + 6pin
ОЗУ	4х DDR4 1866–4400 (OC) МГц
Накопители	6х SATA3, 2х M.2 (c поддержкой PCIe 4.0 x4 и SATA 3)
Звук	7.1 channel Realtek ALC1220
Сеть проводная	Gigabit Realtek 8111H
Беспроводные интерфейсы	Wi-Fi 802.11 a/b/g/n/ac, Bluetooth 4.2
Слоты расширения	1xPCIe 4.0/3.0 x16, 1xPCIe 4.0/3.0 x16 (поддержка x4), 3х PCIe 3.0 x1
USB	USB 2.0 x 6 (4 порта в виде контактов на плате), USB 3.2 Gen1 x 6 (4 порта в виде контактов на плате), USB 3.2 Gen2 x 2 + USB 3.2 Gen2 x 2 (AMD Ryzen 3000) или USB 3.2 Gen1 x 2 (AMD Ryzen 2000)
Видеовыходы	HDMI
Поставщик	Представ-во MSI
Цена	$220
