Материнские платы lga 2011-3: детальный разбор популярных моделей

ASUS X99 Deluxe-II Signature Motherboard ($419):

Next up, we have the ASUS X99 Deluxe II motherboard which is part of the signature series. This motherboard sticks with the classic black and white color scheme that ASUS started using on the first X99 motherboards back in 2014. Featuring a large heatsink array that covers almost every component on the board and connected via a heatsink solution, the motherboard not only looks great but should perform well too.

The ASUS X99 Deluxe II has the same 8 Phase Digi+ III VRM design that features high-quality components to ensure the best stability and overclocking to users. The board has a total of eight DDR4 DIMM slots which are capable to run memory with speeds of up to 3333 MHz (O.C+). Expansion slots include five PCI-e 3.0 x16 (x16/x16/x16/x16/x8 electrical) and a single PCI-e 3.0 x1 slots. ASUS doubled on total U.2 slots available. Storage options 10 SATA III ports, 1 SATA Express port and a two U.2 slots. There’s also a low-profile HyperX M.2 x4 card that lets M.2 SSDs connect via PCI Express expansion slots.

2 of 9

ASUS X99 Deluxe-II pictured in full detail (Image Credits: ASUS’s JJ Gurrero)

The I/O connectivity is loaded with ports that include four USB 3.0, four USB 2.0 and four USB 3.1 ports. There’s dual Gigabit Ethernet ports and a wireless (WiFi + Bluetooth) combo device which could be used with a bundled dock that ships with the board. The price for the Deluxe II will be $419 US at launch.

Тестирование и разгон

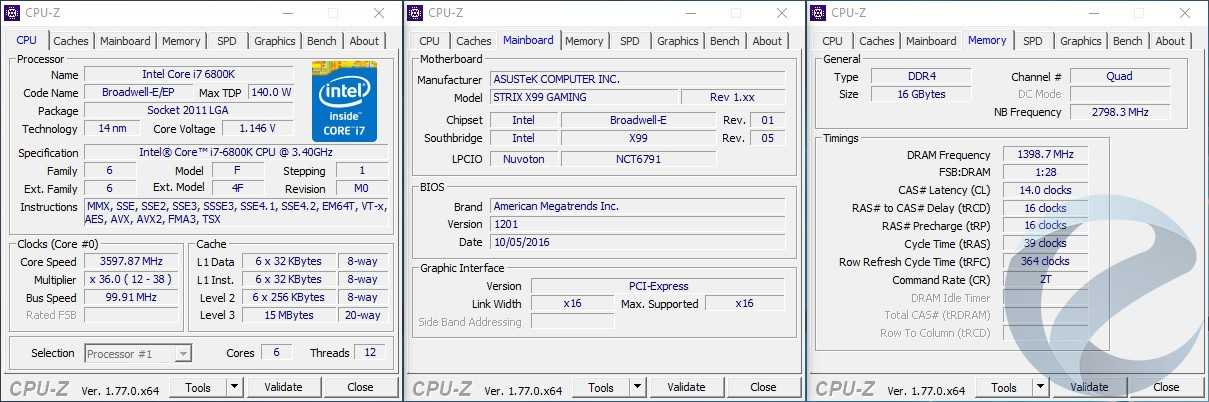

Перед началом тестирования BIOS материнской платы ASUS ROG STRIX X99 GAMING был обновлен до последней версии 1201 от 11октября 2016 года. Проверка стабильности, производительности и разгонного потенциала происходила в корпусе Phanteks Evolv ATX с центральным процессором Intel Core i7-6800K с тактовой частотой 3400 МГц. Настройки в BIOS материнской платы были установлены по умолчанию, для оперативной памяти активирован XMP Профиль №1 «2800 МГц «14-16-16-39-CR2».

Для измерения производительности использовалось следующее ПО:

• AIDA64 Cache & Memory Benchmark (v5.75.3900);
• Cinebench R15;
• x265 HD Benchmark 0.1.4;
• Linx 0.6.4, объем задачи 4096 Мбайт, 5 прогонов;
• Linx 0.6.5, объем задачи 4096 Мбайт, 5 прогонов;
• WinRAR 5.40 Final;
• тест дисковой подсистемы Crystal Disk Mark 5.2.0.

AIDA64 Cache & Memory Benchmark, v5.75.3900 Extreme Memtest

Crystal Disk Mark 5.1.2, разъем №1,SATA 6 Гбит/с

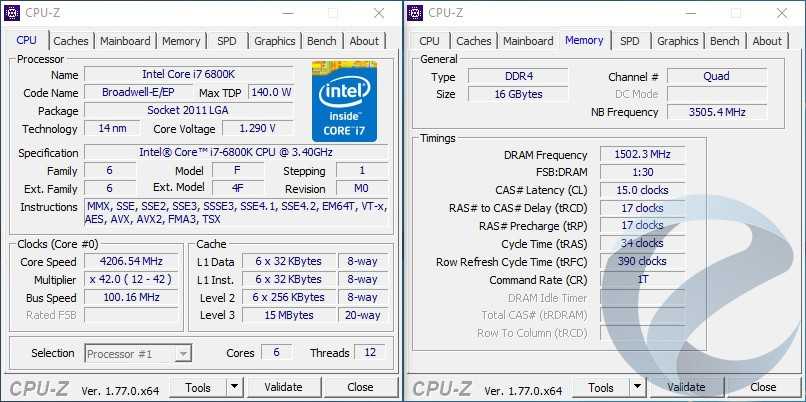

Центральный процессор с жидкостной системой охлаждения Deepcool Captain 240 EX удалось разогнать до 4200 МГц при напряжении 1.290 В. Материнская плата позволила покорить планку в 3500 МГц для кэша процессора, но не смогла организовать стабильную работу оперативной памяти при 3200 МГц, которые были достижимы другим участникам. Итоговое значение – 3000 МГц при 1.35 В и таймингах «15-17-17-34-CR1».

Страница 1: Тест и обзор: Gigabyte GA-X99M Gaming 5 – материнская плата micro-ATX

Мы уже протестировали немало интересных материнских плат ATX и E-ATX на платформе Intel X99 для энтузиастов. Сейчас в нашу тестовую лабораторию поступила материнская плата более компактного формата micro-ATX, которую мы рассмотрим в деталях. Сегодня три производителя представили более компактные модели micro-ATX. И среди них – Gigabyte с материнской платой GA-X99M Gaming 5, которая подойдёт и геймерам, и даже энтузиастам.

Gigabyte предлагает множество материнских плат ATX и E-ATX для процессоров Haswell-E, но только GA-X99M Gaming 5 имеет формат micro-ATX. Производители отнеслись к данному форм-фактору довольно прохладно: ещё только ASRock и EVGA представили материнские платы micro-ATX для сокета LGA2011v3. Почему? Как нам кажется, причина кроется в самой платформе, которая всё же ориентирована на энтузиастов. И данная аудитория предпочитает форм-фактор ATX. Кроме GA-X99M Gaming 5, можно отметить ASRock X99M Extreme4, X99M Killer и EVGA X99 Micro. Но в данном обзоре мы рассмотрим Gigabyte GA-X99M Gaming 5.

Цена материнской платы Gigabyte GA-X99M Gaming 5 составляет 15,3 тыс. рублей в России или . Вы получите материнскую плату Micro-ATX с тремя механическими слотами PCIe 3.0 x16 и одним слотом PCIe 2.0 x1, а также четырьмя слотами памяти DDR4 DIMM. Конечно, не обошлось без двух слотов M.2, восьми портов SATA 6 Гбит/с, интерфейса SATA Express, восьми портов USB 3.0 и десяти USB 2.0. За сеть отвечает контроллер Killer NIC, за звук – подсистема Realtek ALC1150, дополненная Amp Up Audio. Ниже мы более подробно рассмотрим все характеристики материнской платы.

Обзор Gigabyte GA-X99M Gaming 5.

На квадратной материнской плате с чёрным текстолитом можно заметить несколько красных акцентов. Три радиатора соединены друг с другом посредством тепловой трубки.

Спецификации

Ниже приведены технические характеристики:

» Fotostrecke

На коробке по центру располагается логотип Gaming компании Gigabyte. В левом верхнем углу можно видеть логотип Gigabyte, в правом верхнем — Ultra-Durable. Снизу напечатано название модели и два логотипа Intel.

Комплект поставки

Вместе с материнской платой вы получите следующие аксессуары:

• Панель ввода/вывода
• Руководство материнской платы, DVD с драйверами и программным обеспечением
• Руководство по установке на нескольких языках
• Четыре кабеля SATA
• Мостик 2-Way SLI

Обилия аксессуаров вместе с материнской платой Gigabyte вы не получите. Помимо обязательных аксессуаров, таких как заглушка ввода/вывода, диск с драйверами и руководство материнской платы, Gigabyte добавила многоязычное руководство по установке, четыре кабеля SATA и мостик 2-Way SLI.
