Виды материнских плат Asus

Современные материнские платы классифицируются в зависимости от форм-фактора:

ATX. Данный формат является универсальным для платы, которая подойдет буквально любому пользователю — от новичков до профессионалов. Такая плата может эксплуатироваться как на настольных персональных компьютерах, так и на серверных.
Mini ATX. Материнская плата Mini ATX имеет такой же набор функциональных характеристик, как и ATX, только обладает несколько меньшим размером. Ее стандарт рассчитан на 6 дополнительных устройств.
Micro ATX. Форм-фактор Micro ATX предполагает установку платы в корпусе Mini-tower. Лучше всего использовать такую модель в стационарных компьютерах.
Flex ATX. Также предназначены для домашней и офисной экспуатации. Эти платы дешевле, чем все выше указанные, в связи с чем это наиболее бюджетный вариант.
NLX. Стандарт NLX предполагает установку этой платы в Mini-tower. Следует отметить простоту в ее использовании, благодаря которой не возникает никаких трудностей по поводу того, чтобы устанавливать или отсоединять какие-либо элементы платы.

Лучшие материнские платы Asus в соотношении цена-качество

ASUS Z170I PRO GAMING

Материнская плата ASUS Z170I PRO GAMING оборудована интегрированным сетевым адаптером, который дополняют Wi-Fi- или Bluetooth-модули.

Разъем интерфейса SATA Express обеспечит мгновенный обмен данными между системой и твердотельными SSD-накопителями. Материнская плата располагает оперативной памятью стандарта DDR4 с частотой до 4000 МГц.

Слот PCI-E x16, предназначаемый для подключения видеоадаптеров, позволяет установить более эффективное и быстрое взаимодействие между видеокартой и процессором.

Два разъема SATA 3.0 подойдут для подключения различных периферийных устройств.

Характеристики:

стандарт: mini-ITX;
сокет LGA1151;
входы на задней панели: HDMI, DisplayPort;
формат звука — 7.1.

Плюсы

простота замены деталей;
производительность;
качественная система охлаждения.

Минусы

устаревший BIOS.

ASUS PRIME B450-PLUS

Материнская плата ASUS PRIME B450-PLUS с процессором SocketAM4 подойдет для хранения большого количества информации, обработки графических данных, просмотра интернет-страниц и много другого.

Благодаря ей работоспособность вашего компьютера увеличится и прослужит долгое время. А с помощью USB и HDMI-разъемов вы сможете подключить клавиатуру, мышь или любое другое устройство.

Данная модель также оснащена сетевым интерфейсом Gigabit Ethernet и имеет оперативную память объемом в 64 Гб.

Материнская плата выполнена из высококачественного материала, а ее установка не отнимет у вас много времени.

Характеристики:

стандарт: ATX;
сокет AM4;
технология CrossFire X;
входы на задней панели: HDMI, DVI, 1 x USB Type-C;
формат звука — 7.1.

Плюсы

соответствие характеристикам;
производительность;
удобство установки и эксплуатации.

Минусы

тонкая плата.

ASUS PRIME Z390-A

Материнская плата ASUS PRIME Z390-A – это аккуратный внешний вид и сбалансированные функциональные характеристики.

Сочетая поддержку передовых процессоров с оригинальными инженерными решениями, модель предоставляет возможность гибкой настройки параметров компьютера.

Широкие возможности по настройке, предлагаемые материнскими платами серии Prime Z390, удовлетворят потребности и начинающих, и опытных пользователей.

Также следует отметить оптимизированную разводку слотов DIMM, которая гарантирует повышенную стабильность и расширенную совместимость с разнообразными комплектами модулей памяти.

Характеристики:

стандарт: ATX;
сокет LGA1151 v2;
технология SLI/CrossFireX;
входы на задней панели: HDMI, DisplayPort, 1 x USB Type-C;
формат звука — 7.1.

Плюсы

соответствие характеристикам;
производительность;
простота замены деталей.

Минусы

не указываются пользователями.

ASUS PRIME Z270-P

Плата ASUS PRIME Z270-P – это один из связующих элементов, без которого невозможна стабильная и быстрая работа всех составляющих компьютерной системы.

Standard-ATX – форм-фактор платы размерами 305х221 мм – позволяет пользователю использовать по максимуму все возможности, предоставляемые множеством разъемов и слотов этой платы.

Тип поддерживаемой материнской платой памяти — DDR4, под нее в устройстве предусмотрены 4 слота, ее объем может достигать 64 ГБ.

Предусмотрено наличие в плате Ethernet-порта, который предоставляет возможность сделать из ПК сетевое устройство.

За эффективное охлаждение платы отвечают два системных вентилятора, под которые предусмотрены 4-pin-разъемы.

Характеристики:

стандарт: ATX;
сокет LGA1151;
игровая с технологией CrossFire X;
входы на задней панели: HDMI, DVI;
формат звука — 7.1.

Плюсы

качественная система охлаждения;
производительность;
соответствие характеристикам.

Минусы

не найдены пользователями.

ASUS Prime: созданные для превосходства

ASUS Prime — это новое поколение материнских плат компании ASUS, чья родословная начинается с далекого 1989 года

Команда инженеров, создающих модели серии Prime, ставила себе целью сделать их максимально гибкими в персонализации и удобными в настройке, ведь именно это наиболее важно для требовательных пользователей. С помощью материнских плат Prime увлеченные компьютерами пользователи получают максимальную производительность, безупречную стабильность работы и полный контроль над своей системой

Материнские платы серии Prime обладают технологией 5-сторонней оптимизации системы одним щелчком мыши с возможностью разгона частоты процессора до 4,8 ГГц и выше2. Технология Fan Xpert 4 отвечает за интеллектуальное управление вентиляторами. Благодаря оригинальной технологии T-Topology третьего поколения частота модулей памяти DDR4 при разгоне достигает 3866 МГц. Комплекс защитных технологий 5X Protection III охватывает целый ряд инженерных решений, служащих для защиты от электрических перегрузок, коррозии, электростатических разрядов и прочих неприятностей. Технология SafeSlot Core — это особый способ крепления слота PCIe, который обеспечивает большую прочность и устойчивость к деформациям.

Материнские платы серии Prime обладают системой подсветки Aura с гибкой регулировкой и возможностью синхронизации с другими совместимыми устройствами. Кроме того, к ним можно подключить стандартные светодиодные ленты и тем самым придать еще большую индивидуальность и яркость своему компьютеру.

Еще одной особенностью является поддержка установки деталей, напечатанных на 3D-принтере. Высококачественная встроенная аудиосистема построена на базе кодека Realtek S1220A, соотношение сигнал/шум стереовыхода и линейного аудиовхода которого составляет 120 и 113 дБ, соответственно. При подключении наушников происходит автоматическая настройка уровня усиления с целью обеспечения оптимального диапазона громкости. Встроенная инновационная технология DTS Headphone:X создает эффект пространственного звучания при использовании наушников.

Используя шину PCI Express (PCIe), интерфейс M.2 обеспечивает скорость передачи данных до 32 Гбит/с. Он идеально подходит для подключения современных твердотельных накопителей. Материнские платы серии Prime Z270 наделены USB-портами стандарта USB 3.1 со стандартным разъемом Type-A и разъемом Type-C. Большинство материнских плат серии Prime Z270 являются совместимыми с энергонезависимой памятью нового типа Intel Optane. Модели Prime Z270-A и Z270-AR получили мост нового поколения ASUS SLI HB с увеличенной в два раза пропускной способностью, предназначенный для многопроцессорных графических конфигураций. Он совместим с современными видеокартами на базе процессоров NVIDIA, включая Titan X, GeForce GTX 1080 и GeForce GTX 1070.

Какую материнку выбрать для компьютера

Материнская плата — это одна из наиболее важных составляющих PC, именно она создает взаимосвязь между всеми остальными комплектующими. К выбору данной платы нужно отнестись максимально внимательно, т.к. покупаем мы ее всерьез и надолго. Если заменить, например, видеокарту на новую не составит труда, то смена материнской платы влечет за собой более крупные затраты, вплоть до смены большинства деталей нашего компьютера. Следуйте нашим советам и узнаете, какую материнскую плату выбрать для компьютера, чтобы она прослужила вам верой и правдой много лет.

Для начала вы должны подумать о предназначении вашего ПК, – будет ли он использоваться в основном для игр или его задача – фильмы и интернет. Если компьютер будет игровым устройством, то нужно внимательно отнестись к выбору сокета будущей «материнки». Сокет – это разъем, куда вставляется процессор. В данный момент есть два основных производителя процессоров, — это фирмы Intel и AMD, о преимуществах той или иной компании рассуждать не будем, они по-своему хороши.

Фирма Intel предлагает на данный момент сокет с индексом S1150 (также на рынке продаются материнские платы с сокетами 775, 1155, 1156, но они уже не самые новые, поэтому мы рекомендуем вам обратить внимание на самый новый сокет, дабы у вас не было проблем в будущем, если вы захотите заменить процессор). Компания AMD поддерживает в данный момент несколько сокетов, основные это AM3+ и FM2

Первый подойдет для геймеров, которые собираются периодически менять свой процессор, т.к. сокет поддерживает большое количество моделей процессоров. Второй же – предназначен больше для работы, т.к

Компания AMD поддерживает в данный момент несколько сокетов, основные это AM3+ и FM2. Первый подойдет для геймеров, которые собираются периодически менять свой процессор, т.к. сокет поддерживает большое количество моделей процессоров. Второй же – предназначен больше для работы, т.к.

Комплект поставки

Плата предлагается в коробке средних габаритов, которая оформлена в темных тонах. На передней панели крупное фото устройства и название модели. В комплекте предлагается руководство, инструкция по быстрой установке, 4 интерфейсных кабеля SATA, заглушка на заднюю стенку корпуса, панель Q-Connector и пластиковая рамка CPU Installation Tool для упрощения установки процессора в разъем LGA1151.

Кроме того с платой предлагается SLI-мостик нового формата – SLI HB Bridge, который позволяет объединить две старших видеокарты с чипами NVIDIA на базе архитектуры Pascal. В частности речь о GeForce GTX 1070/1080 и GeForce TITAN X. Это приятный бонус для тех, кто действительно планировал использовать связку из пары топовых адаптеров. Синхронизирующий переходник для нового поколения адаптеров до недавнего времени нужно было покупать самостоятельно.

C ASUS PRIME Z270-A также предлагается персональный купон с 20%-ной скидкой на продукцию компании CableMod, с которой возможно знакомы пользователи, увлеченные моддингом.

Курс
Frontend вечірній

Отримайте навички та знання в ІТ-сфері, не відриваючись від роботи

РЕЄСТРУЙТЕСЯ!

Тестирование

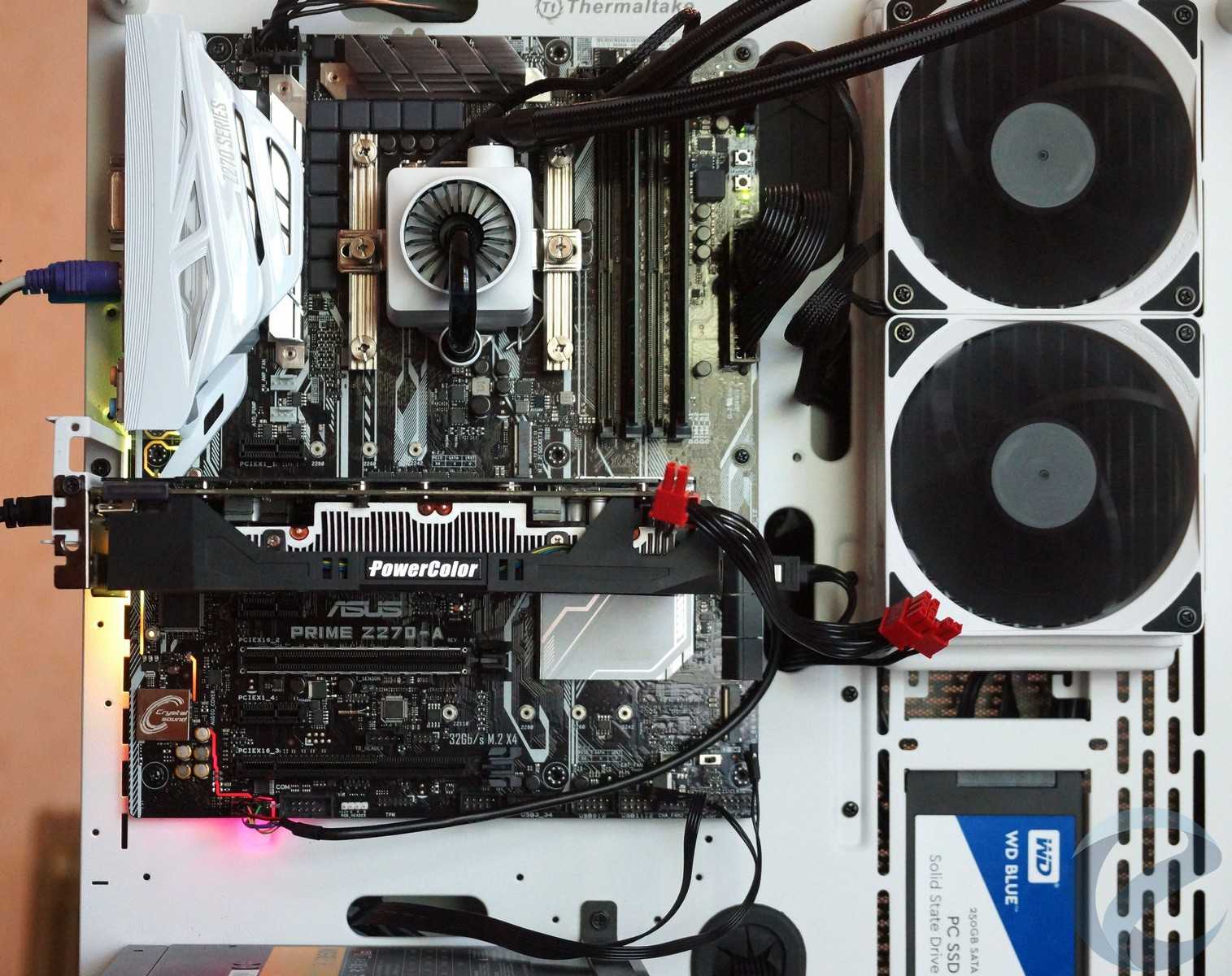

Тестовый стенд:

Процессор: Intel Core i7 7700K;
Охлаждение: СЖО Deepcool CAPTAIN 240 EX;
Термоинтерфейс: ARCTIC MX-4;
Оперативная память: Kingston ValueRAM [KVR21N15S8/8] 2×8 ГБ;
Видеокарта: PowerColor PCS+ R9 370;
Блок питания: Thermaltake Toughpower DPS G RGB 850W Gold;
Накопитель: SSD WD Blue 250 GB;
Корпус: Thermaltake Core P3 Snow Edition;
Операционная система: Windows 10 64-bit.

Разгон

Наш тестовый процессор на ранее протестированных материнских платах стабильно работал на 5.0 ГГц с напряжением 1.28 В при значении AVX -3.

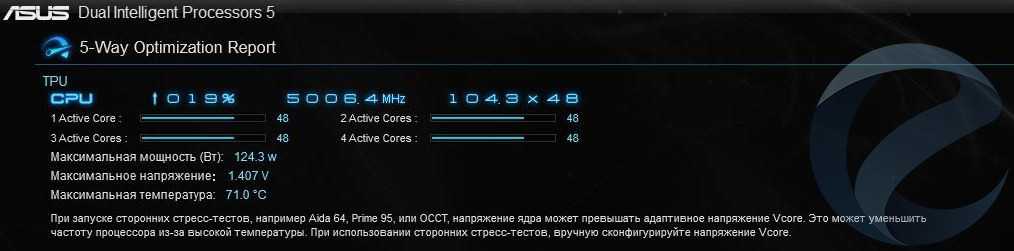

Вначале попробуем возможности интеллекта программного обеспечения по автоматическому разгону. Утилита Ai Suite3 разогнала процессор до 5.0 ГГц при значениях множителя и частоты шины 48 × 104 с максимальным напряжением 1.408 В. Процессор при этом потреблял 124 Вт и прогревался до 77°С по самому горячему ядру.

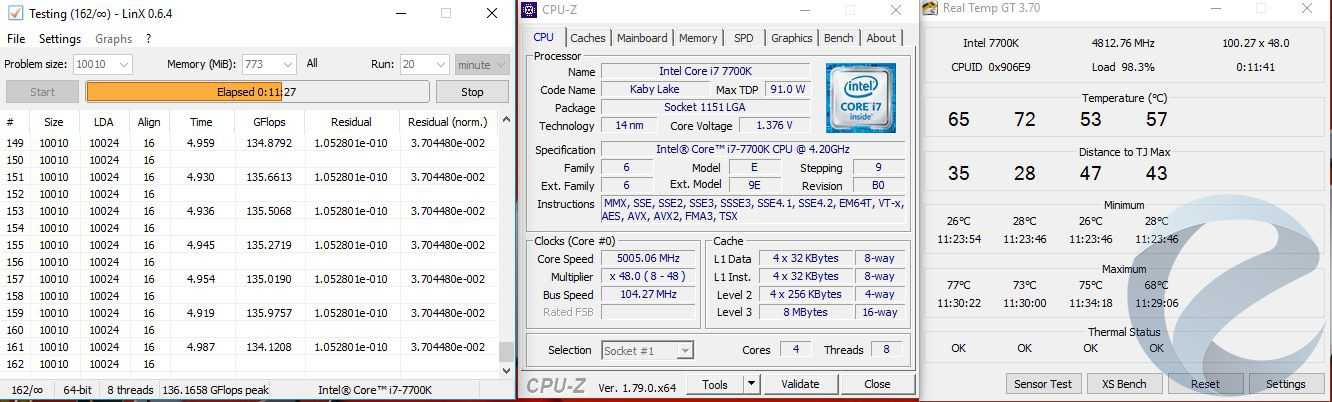

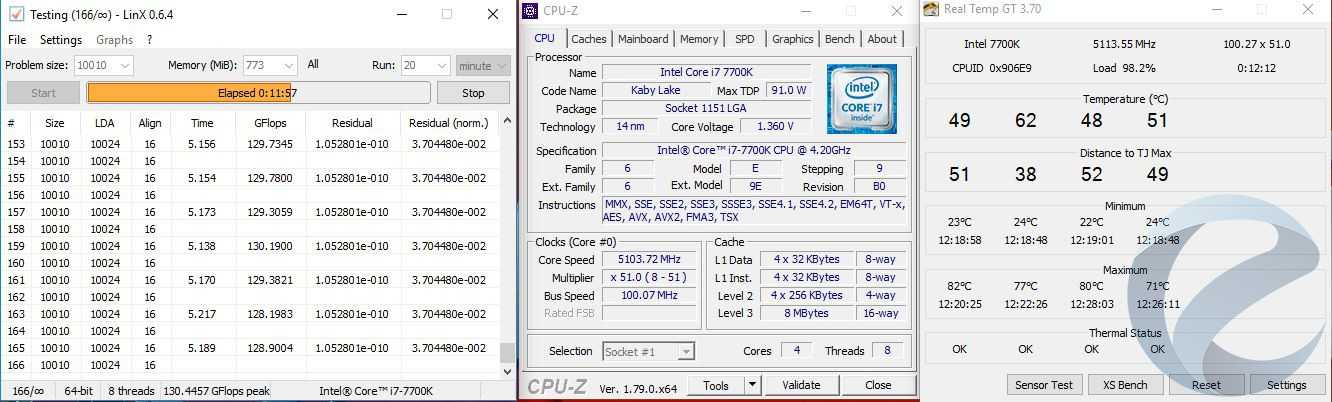

В ручном режиме, только за счет увеличения множителя, удалось получить 5.1 ГГц при 1.36 В, температура в тестах – до 82°С по самому горячему ядру. При этом стресс-тесты проходили успешно. А вот тестовые утилиты не все отрабатывали до конца. Поэтому все сравнительное тестирование будет на частоте 5.0 ГГц.

Температуры радиаторов во время тестирования демонстрировали следующие значения: верхний на цепи питания – 38°С, боковой – 48°С, на радиаторе чипсета – 38°С.

Разгон памяти позволил получить лучший результат в 2800 МГц. Для данных модулей памяти это хороший результат. Ранее, на платах MSI Z270, не удавалось запустить память на значении выше 2600 МГц.

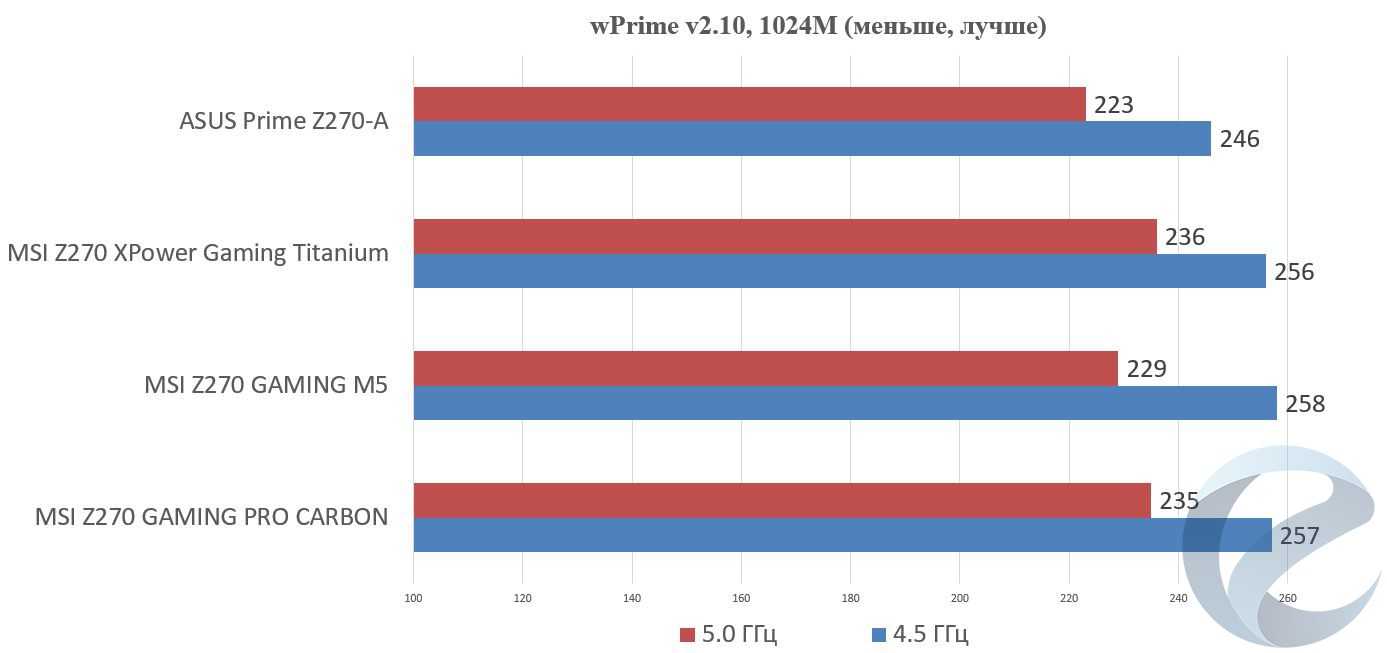

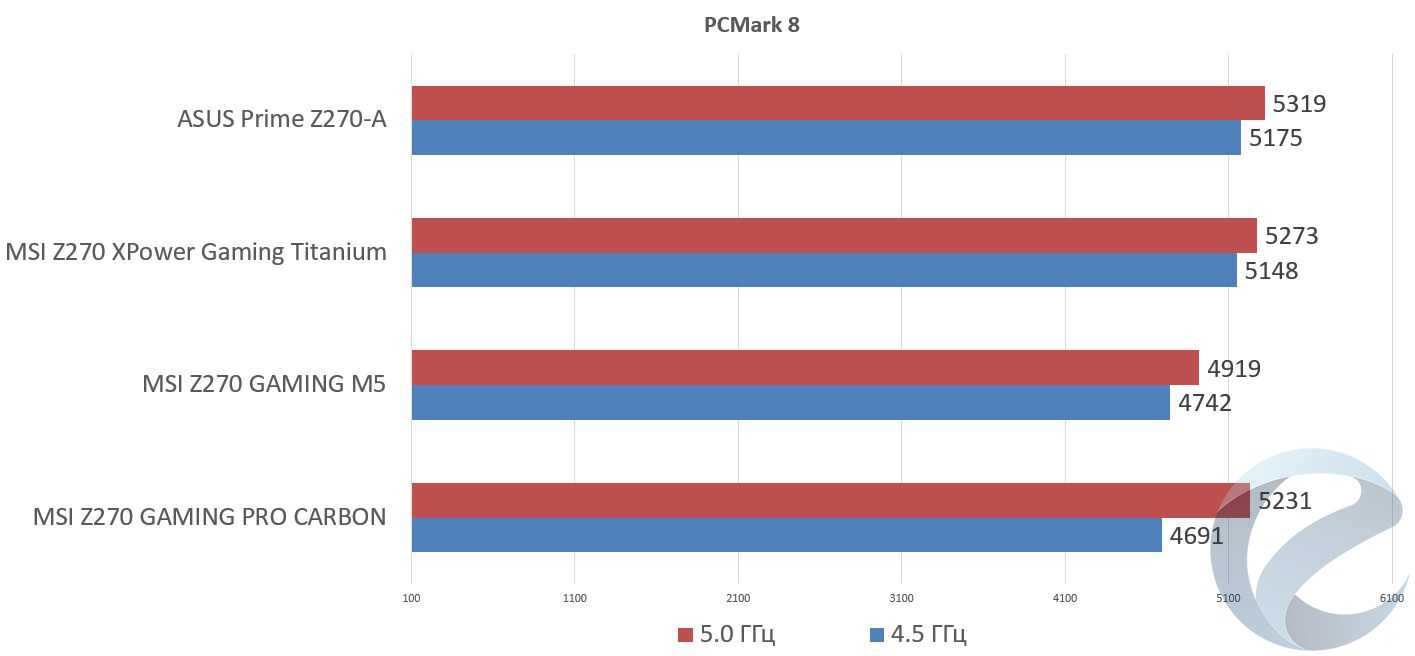

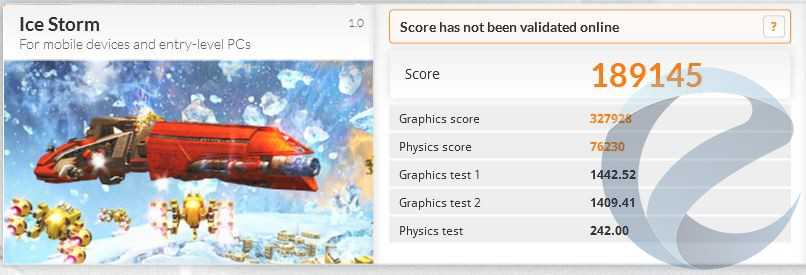

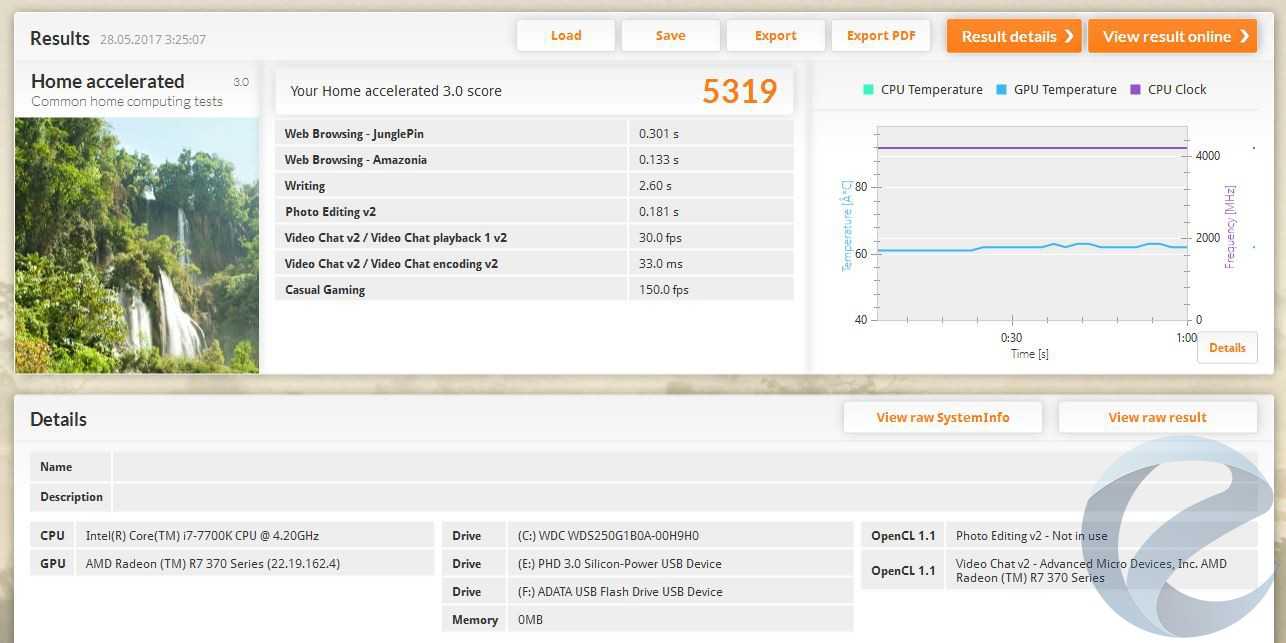

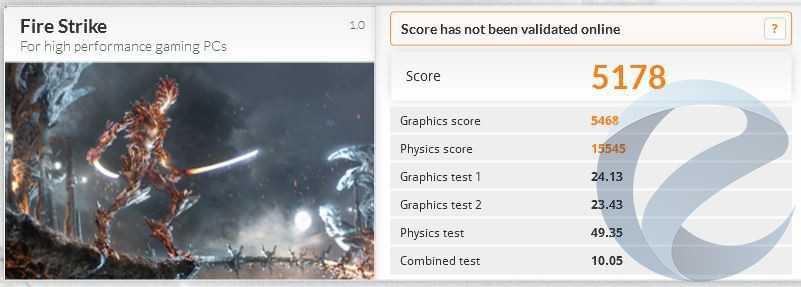

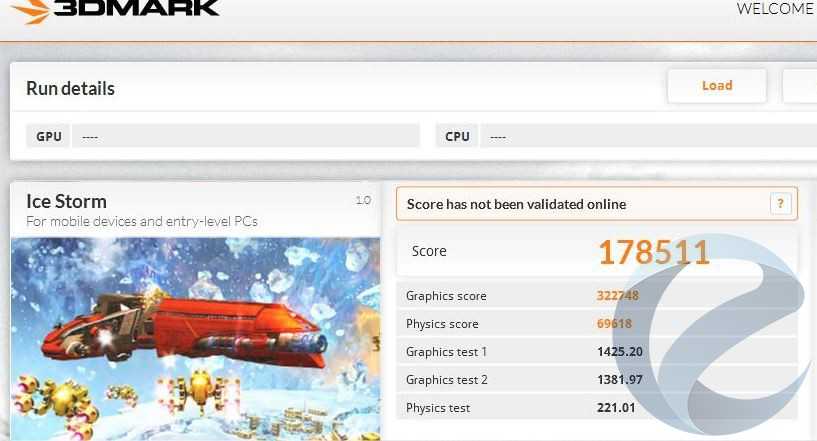

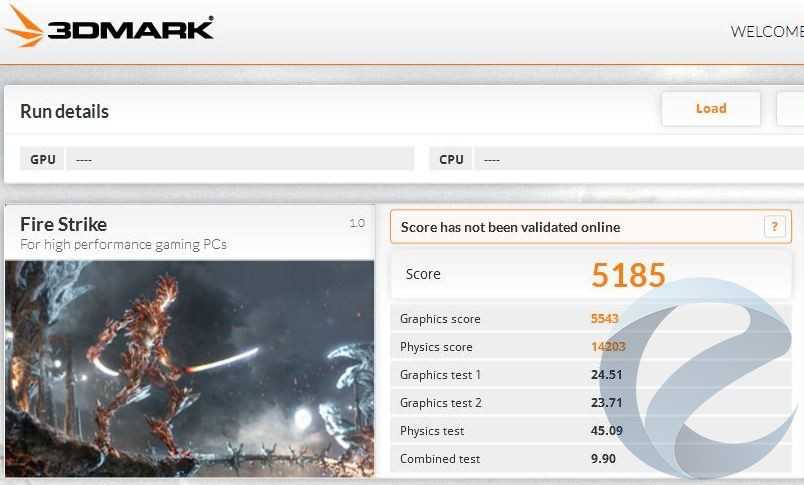

Тестирование выполнялось в двух значениях: на частоте 4.5 ГГц с автоматическим напряжением и на частоте 5 ГГц.

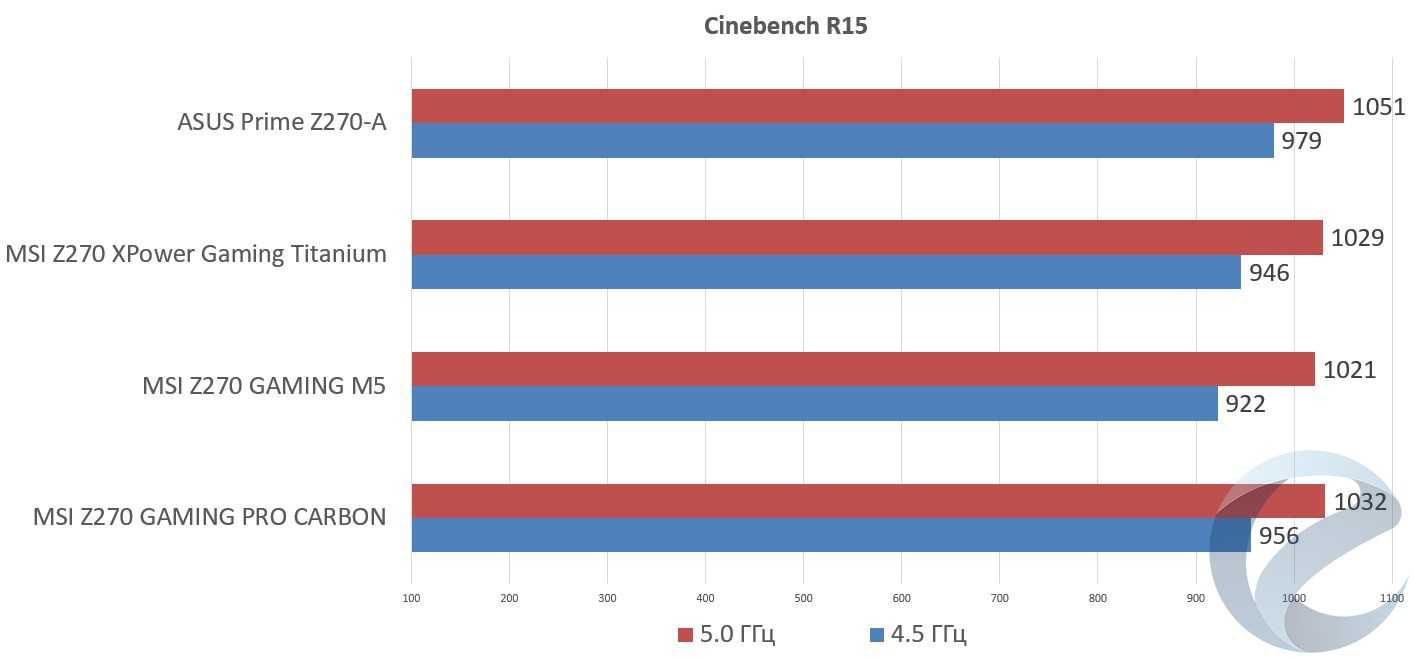

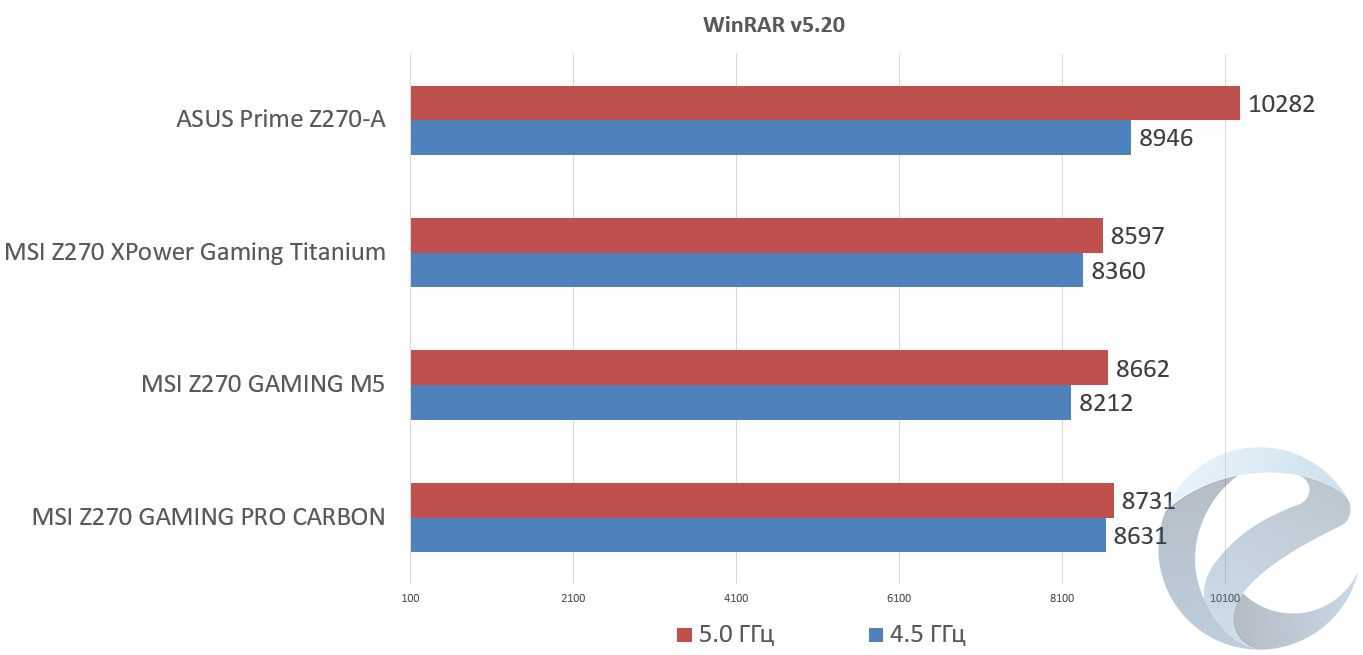

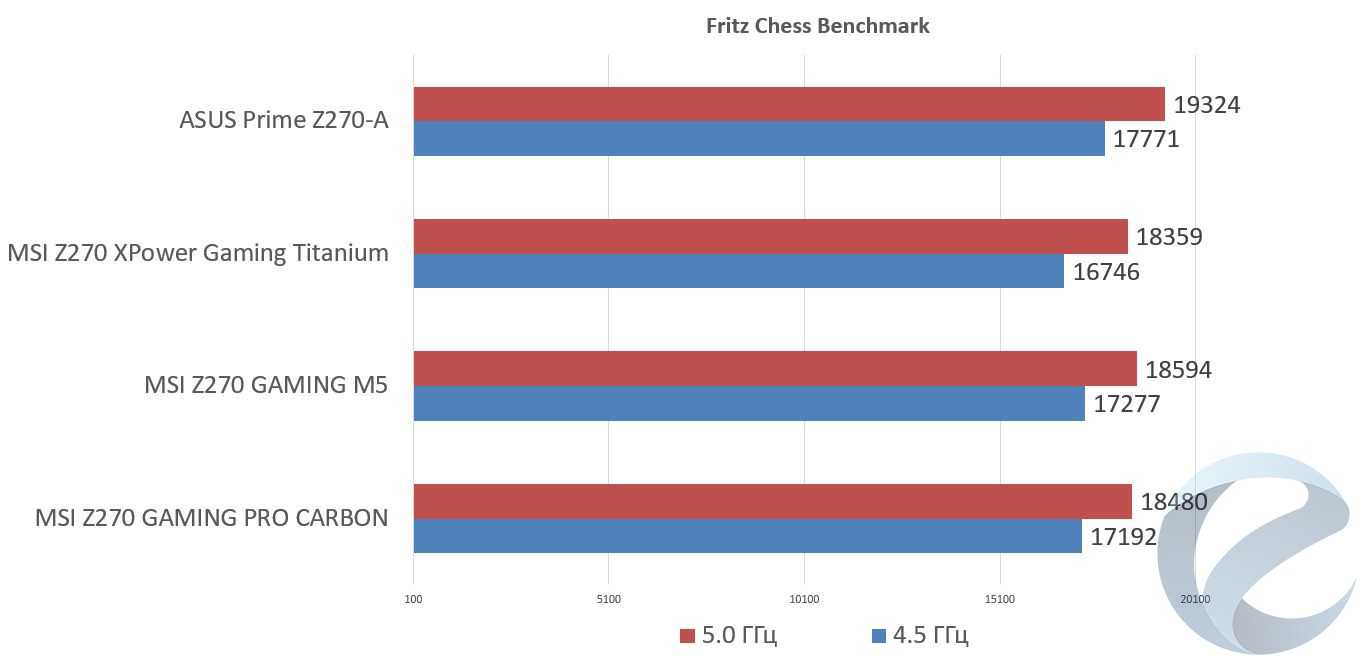

Сравнивать полученные результаты будем с ранее протестированными материнскими платами на чипсете Z270 в этом же тестовом стенде c идентичными настройками.

MSI Z270 GAMING PRO CARBON;
MSI Z270 GAMING M5;
MSI Z270 XPower Gaming Titanium.

4.5 ГГц	5.0 ГГц

Значения тестов приятно удивили. Мы не ожидали, что материнская плата может так повлиять на производительность, но факт остается фактом: материнская плата ASUS Prime Z270-A на одном тестовом стенде и при равных настройках обходит в большинстве тестов топовые материнки от MSI. И в разгоне, как процессора, так и памяти, демонстрирует более высокие результаты.

Память

1.Поддержка RAID 1
Asus Prime Z270-A

Asus Prime Z270-P

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
Asus Prime Z270-A

Asus Prime Z270-P

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
Asus Prime Z270-A

Asus Prime Z270-P

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
Asus Prime Z270-A

Asus Prime Z270-P

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
Asus Prime Z270-A

Asus Prime Z270-P

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

ASUS Prime Z270-A

Практически такие же настройки как у ASUS Prime H270-PLUS, но есть отличия. Внешний вид такой же.

Нажать F7.
На вкладке Advanced открыть папку System Agent (SA) Configuration
- значение VT-d установить Enabled (стоит по умолчанию Disabled)
На вкладке Advanced в открытой папке System Agent (SA) Configuration открыть папку DMI/OPI Configuration
- значение DMI Max Speed установить Gen3 (стоит по умолчанию Auto)
На вкладке Advanced в папке System Agent (SA) Configuration открыть папку PEG Port Configuration
- значение PCIEX16_1 и PCIEX16_1 установить Gen3 (стоит по умолчанию Auto)
На вкладке Advanced открыть папку PCH Configuration. В ней открываем папку PCI Express Configuration
- значение PCIe Speed установить Gen3 (стоит по умолчанию Auto)
На вкладке Advanced открыть папку APM Configuration.
- значение Restore AC Power Loss установить Power On (стоит по умолчанию Power Off)
На вкладке Advanced открыть папку OnBoard Devices Configuration.
- параметр HD Audio Controller установить Disable (стоит по умолчанию Enable)
значения M.2_1 Configuration и M.2_2 Configuration установить PCIE (стоит по умолчанию Auto)
На вкладке Boot
- параметр Above 4G Decoding установить Enable (стоит по умолчанию Disable).
параметр Setup mode установить Advanced Mode (стоит по умолчанию EZ Mode).
Нажать F10. Затем Ok для сохранения.

Лучшие материнские платы для процессоров Intel

С выходом каждого нового поколения чипов компания Intel обновляет разъём. Это удобно тем, что вы вряд ли купите несовместимый процессор, если хоть немного разбираетесь в особенностях работы и сборки компьютеров. С другой стороны, пользователь не сможет взять плату с недорогим чипом, затем заменив его на более производительный с выходом нового поколения: придётся также обзавестись и новой материнкой. Поэтому стоит перед сборкой определиться с задачами, подходящим железом и необходимостью нового ПК в текущий момент. Если в скором времени выйдут комплектующие, которые интереснее, а рабочая система у вас есть, то можно отложить сборку на следующее полугодие или год.

1. AFOX AFB250-BTC12EX

В качестве материнской платы для майнинга можно использовать и модель стандартного форм-фактора ATX либо E-ATX. Но в такие материнки невозможно установить много карт, что в разы снижает потенциальный доход. Поэтому для майнеров выпускают специальные удлинённые платы. Наибольшую популярность в данном сегменте завоевала продукция от компании AFOX. В материнской плате 1151 сокет Intel. Устройство оснащается чипсетом B250. Для майнинга подойдёт младший процессор, ведь главную задачу выполняет карта. С платой AFOX можно использовать 12 графических адаптеров: один непосредственно через слот PCI-E x16, а остальные при помощи райзеров, подключённых к портам PCI-E x1.

Достоинства:

доступная стоимость;
до 12 видеоадаптеров;
не требует дополнительных настроек;
идеально подходит для майнинга;
простое подключение.

Недостатки:

нет слота для M.2 SSD.

2. GIGABYTE H410M H V3

Надёжная материнка с хорошими характеристиками из серии Ultra Durable. В основе GIGABYTE H410M H V3 8-слойный текстолит, обеспечивающий дополнительную прочность. Несмотря на начальный уровень материнки, она получила сразу 4 видеовыхода: HDMI, VGA и пару DisplayPort. Поэтому с актуальными процессорами Intel, оснащёнными интегрированным видеоядром, можно использовать любые мониторы и даже подключать два и больше экранов одновременно.

Подсистема питания материнской платы организована по схеме 4 + 1 + 1, поэтому она подходит только для младших процессоров: Pentium, Celeron, Core i3. По необходимости пользователь может установить в H410M DDR4 накопитель M.2 (по линии PCI-E 3.0 x4). Также доступен разъём для установки видеокарты – PCI-E 4.0 x16. Армирования у слота нет, но в компактную сборку с платой mini-ITX сложно поставить большой и тяжёлый видеоадаптер.

Достоинства:

разнообразие видеовыходов;
до 64 ГБ оперативной памяти;
поддержка профилей XMP;
компактность и надёжность;
наличие разъёма для SSD M.2.

3. ASUS TUF GAMING B660M-PLUS

Говоря о том, материнская плата какой фирмы лучше, отдадим предпочтение продукции ASUS за высокое качество и обширный ассортимент. Модель TUF GAMING B660M-PLUS предлагается в 3 вариантах: с поддержкой DDR4 без Wi-Fi, с поддержкой DDR4 и Wi-Fi, а также с поддержкой DDR5 и Wi-Fi. Разница в стоимости между первыми двумя вариантами меньше тысячи рублей, поэтому лучше не экономить. Между Wi-Fi версиями отличие уже более существенное, да и память DDR5 пока ощутимо дороже. Поэтому можно смело выбирать версию с поддержкой планок типа DDR4.

Оснащение материнской платы ASUS отличное. Она поддерживает PCI-E версии 5.0, а её слоты для ОЗУ позволяют суммарно установить 128 ГБ памяти на частоте до 5333 Гц. Порты задней панели изначально прикрыты заглушкой и спрятаны под кожухом. Среди разъёмов присутствует всё необходимое среднестатистическому пользователю: видеовыходы HDMI и DisplayPort, 8×USB, включая Type-C и LAN с пропускной способностью 2.5 Гбит/с.

Достоинства:

два слота для установки M.2 SSD;
радиатор у верхнего разъёма M.2;
4 слота под оперативную память;
поддержка старших процессоров;
можно разогнать процессор, ОЗУ.

Недостатки:

завышенная цена версии без Wi-Fi.

Возможности ASUS Prime Z270-P

Производитель ASUS внедрил свои лучшие разработки не только в физические характеристики конструкции, но и дал возможность пользователям выбирать режим использования материнской платы и компонентов. Эксклюзивные функции разгона ASUS Precision Tweaker 2:

vCore: Регулируемое напряжение центрального процессора с шагом 0,005 В.
iGPU: Регулируемое напряжение графической подсистемы процессора с шагом 0,005 В.
vCCIO: Регулируемое аналоговое и цифровое напряжение ввода / вывода при приращении 0,005 В.
vCCSA: Регулируемое напряжение системы ЦП с шагом 0,1 В.
vDRAM Bus: 160-ступенчатое управление напряжением памяти.
vPCH: трехступенчатое управление напряжением на чипсетах
SFS — выбор бесступенчатой частоты.
Настройка частоты BCLK / PCIE с 98 МГц до 538 МГц с шагом 0,1 МГц

По данным предоставленным производителем материнская плата со средней ценовой категорией, имеет отличный потенциал для бесперебойной работы всей системы.

Технические характеристики

Системная плата выпускается в форм-факторе ATX для персональных компьютеров (30,5 см x 22,1 см) на электроизоляционном материале – текстолите. Материнская плата поддерживает архитектуру 14-нм процессоров 7 и 6 поколения Intel, а также технологию ускорения Turbo Boost Technology 2.0.

Подсистема питания и чипсет (набор микросхем Intel Z270) прикрыты радиаторами, при этом разъёму под процессор они не мешают. На карте расширения установлено 4 слота под оперативную память. Слоты созданы по разработке ASUS – Q-DIMM с одной защёлкой для быстрой и безопасной замены ОЗУ. Максимальный объём памяти, который можно установить в системную плату 64 Гб. За управление отвечает ШИМ-контроллер Digi+ ASP1400 BT, охлаждается алюминиевым конденсатором.

Сетевая карта работает с поддержкой Gigabit LAN Realtek совместно с сетевым контроллером 8111H LANGuard. На материнской плате расположено 8 портов USB 3.0/2.0: 4 из них находятся на середине панели 4 на задней панели. А также есть 6 портов USB 2.0/1.1: 4 расположены в середине панели и два на задней панели.

В системную плату интегрирован графический процессор с поддержкой графического ядра Intel HD. На материнке установлено несколько VGA портов:

– поддерживает DVI-D с разрешением 1920 x 1200 при 60 Гц. Интерфейс для вывода цифрового сигнала без необходимости перекодировки аналогового в цифровой;

– HDMI 1.4b с макс. разрешение 4096 × 2160 24 Гц / 2560 × 1600 при 60 Гц. Интерфейс используется для передачи видеоданных в HD-разрешении и многоканального звука.

Интегрированный графический процессор с объёмом памяти в 1 ГБ поддерживает: HD управление графикой и медиа, воспроизведение трехмерных стереоскопических видеоматериалов, технологии аппаратного ускорения кодирования и декодирования видеоконтента.

Подключение графических карт

По сравнению с другими моделями семейства Z270, у Z270-P одно из лучших соотношений цена/количество GPU. Плата может обрабатывать до 8 графических процессоров, что идеально подходит для рига. Безопасность и долговечность

Модификации Bios для запуска 6x — 8x графических карт

Есть также функции, которые помогут перепродать плату подороже, например, подстветка аудиовыхода, экранирование звука с помощью выделенной аудио-платы и премиальных японских аудиоконденсаторов.

ASUS 5X Protection III, которая включает в себя ASUS SafeSlot Core (усиленные слоты PCIe), LANGuard, защиту от перенапряжения, выход из нержавеющей стали с устойчивостью к коррозиям 3X и ASUS DIGI + VRM.

Материнские платы для майнинга на 6, 8, 12 видеокарт — рейтинг 2021

Необходимое количество разъемов на метеринской плате ещё не гарантирует поддержку соответствующего числа видеокарт. Возникает вопрос, как не прогадать при покупки оборудования для фермы? В помощь начинающим майнерам, мы собрали список самых лучших плат для майнинга криптовалют. Представленные материнские платы были проверены и гарантировано подходят для сборки майнинг-ригов. У некоторых плат недостаточно pci-e разъемов для установки требуемого количества видеокарт, для решения этой проблемы можно использовать различные типы переходников, наиболее популярные: m2 to pci-e, 1 pci-e to 3 pci-e и др.

Не забудьте купить лучшие райзеры для майнинга, чтобы собранная ферма не простаивала в ожидании недостающих частей. Если остальные комплектующие уже в наличии, проще приобрести райзеры с местных досок объявлений, простой обойдется дороже.

Выводы

По общему впечатлению ASUS PRIME Z690-A — это шикарная плата, возможностей которой с запасом хватит даже для требовательных пользователей, если, конечно вы не какой-то хардкор-энтузиаст.

Она будет отличной основой практически для любого развлекательного или рабочего ПК (игры, монтаж видео, 3D-рендеринг и т.д.).

Система питания выполнена с большим запасом, позволяя плате без особых проблем работать в нештатных режимах даже с самыми мощными процессорами Intel Core i7 и Core i9.

По оснащению, количеству различных разъемов, слотов M.2-накопителей, мощности системы питания, установленной аудиосистеме, сетевому контроллеру и т. д. плата ASUS PRIME Z690-A вполне соответствует моделям более высокой серии ASUS ROG прошлых поколений.

Основные характеристики ASUS PRIME Z690-A
Сокет:	LGA1700
Чипсет:	Intel Z690
Форм-фактор:	ATX
Питание процессора:	8pin + 8pin
ОЗУ:	4х DDR5
Накопители:	4х SATA3, 4х M.2 c поддержкой PCIe 4.0 x4
Звук:	7.1 channel Realtek S1220A
Сеть проводная:	Intel 2,5 Гб/c
Слоты расширения:	1xPCIe 5.0/4.0/3.0 x16, 1xPCIe 3.0 x16 (режим x4), 1xPCIe 3.0 x4, 1x PCIe 3.0 x1
Технологии одновременной работы нескольких видеокарт:	—
USB:	Панель разъемов: 1xUSB 3.2 Gen 2×2 port (1xUSB Type-C), 3 x USB 3.2 Gen 2, 4xUSB 3.2 Gen 1 Контакты на плате: 1xUSB 3.2 Gen 2 (USB-C), 2xUSB 3.2 Gen 1, 2xUSB 2.0
Видеовыходы:	HDMI, DisplayPort
Дополнительные особенности:	Радиаторы для трех слотов SSD M.2
Поставщик:	Представ-во ASUS в Украине
Цена:	$315

Оценка:

+ мощная система питания с хорошим охлаждением

+ четыре слота M.2

+ три слота M.2 обеспечены радиатором

+ большое количество контактных площадок для подключения светодиодных лент двух типов

+ хорошая аудиоподготовка

+ двойные отверстия позволяют использовать некоторые системы охлаждения с креплением для сокетов LGA 1200/LGA 115X прошлых поколений

– довольно высокая стоимость (общая особенность материнских плат такого класса на базе чипсета Z690)

– на данный момент память DDR5 значительно дороже, чем DDR4 (недостаток не самой платы, а особенность платформы, связанная с использованием модулей DDR5)

evoІнженер Тестової лабораторії

Читайте також
