Asus geforce gtx 780 ti directcu ii oc (gtx780ti-dc2oc-3gd5) review

Печатная плата

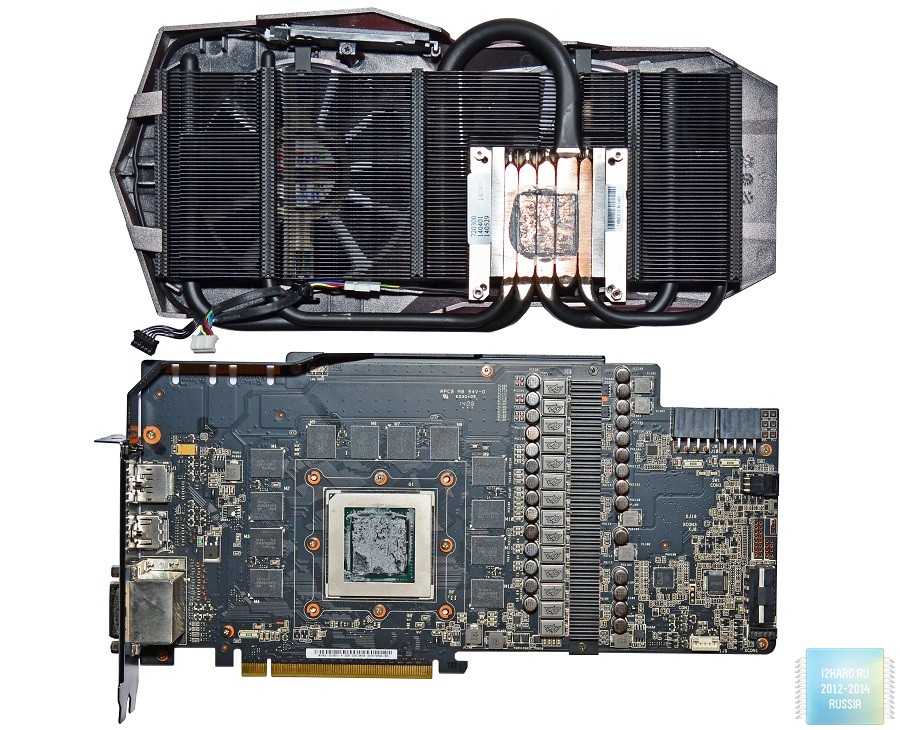

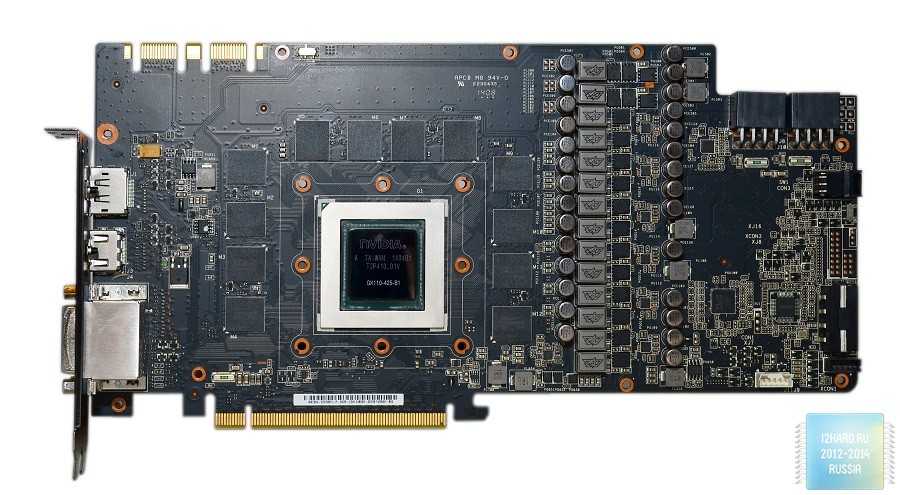

После демонтажа системы охлаждения плата выглядит следующим образом.

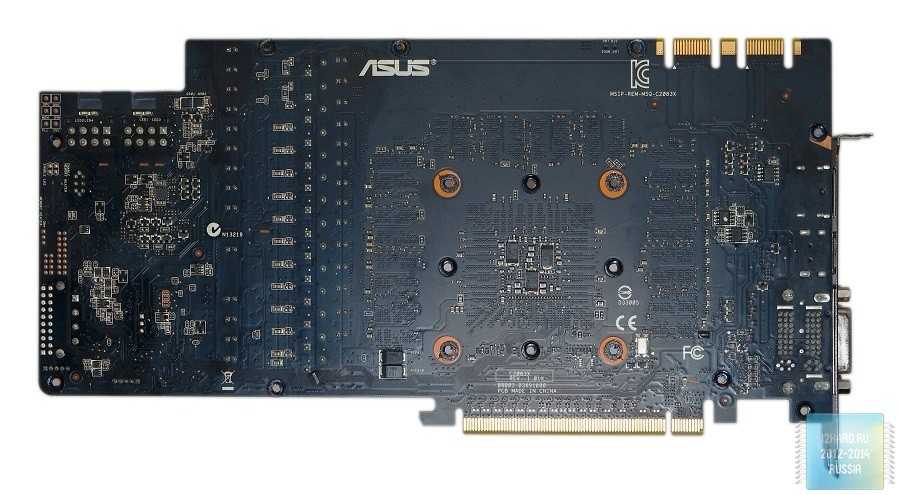

С обратной стороны платы нет ничего примечательного.

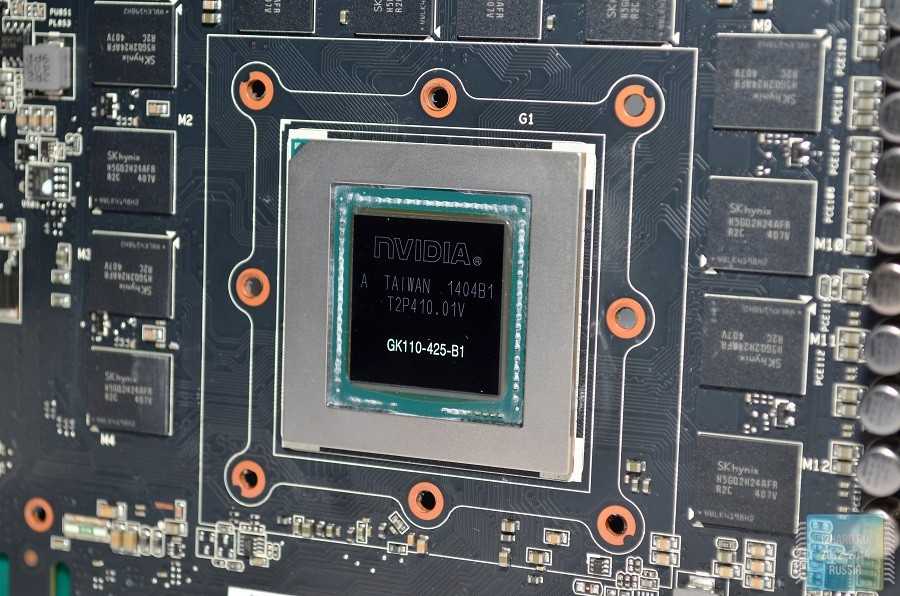

В центре расположен графический чип GK110 выпущенный на 4-ой неделе 2014 года, а вокруг распаяны чипы памяти SKhynix с маркировкой H5GQ2H24AFR.

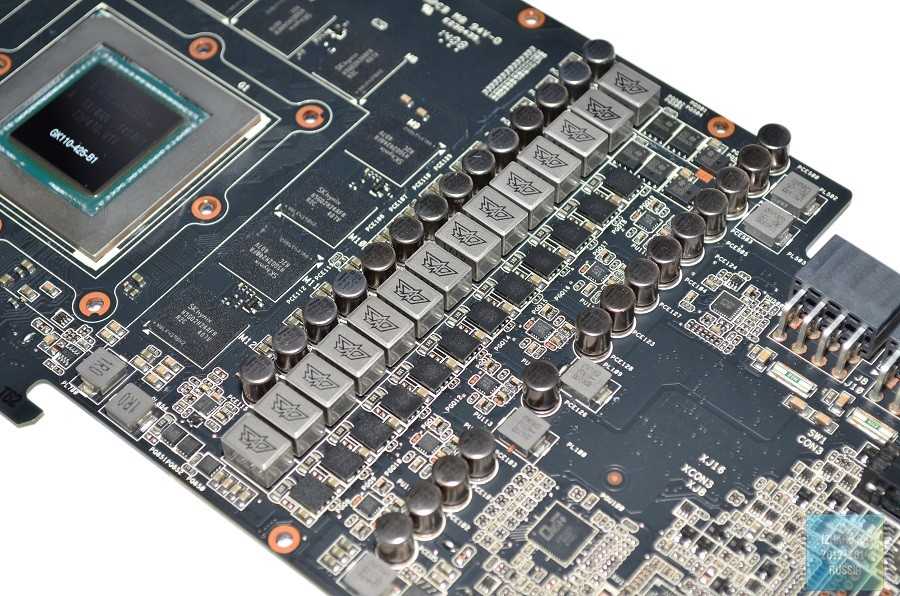

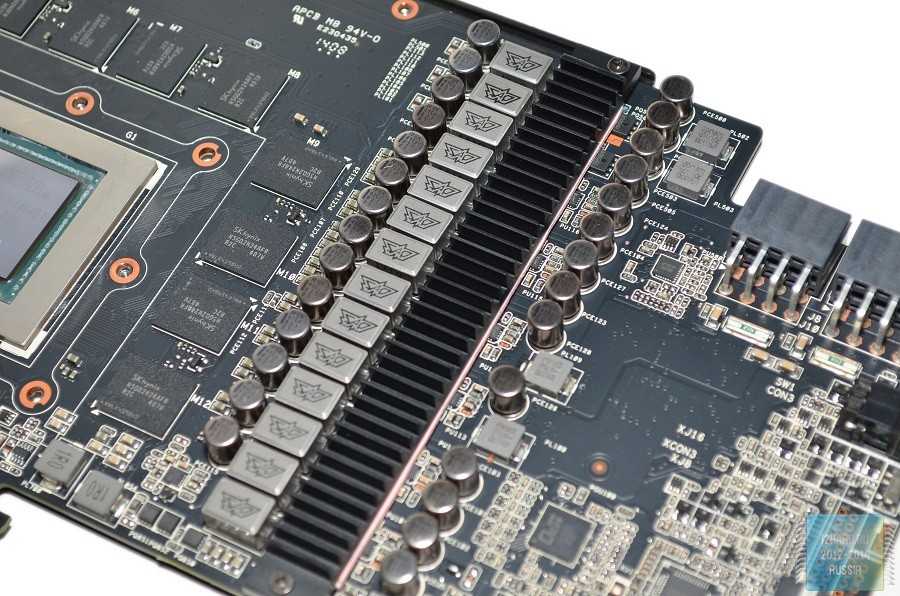

Подсистема питания организована по 14-фазной схеме, при этом в качестве элементов фильтра используются фирменные твердотельные конденсаторы Nichicon с увеличенным сроком службы.

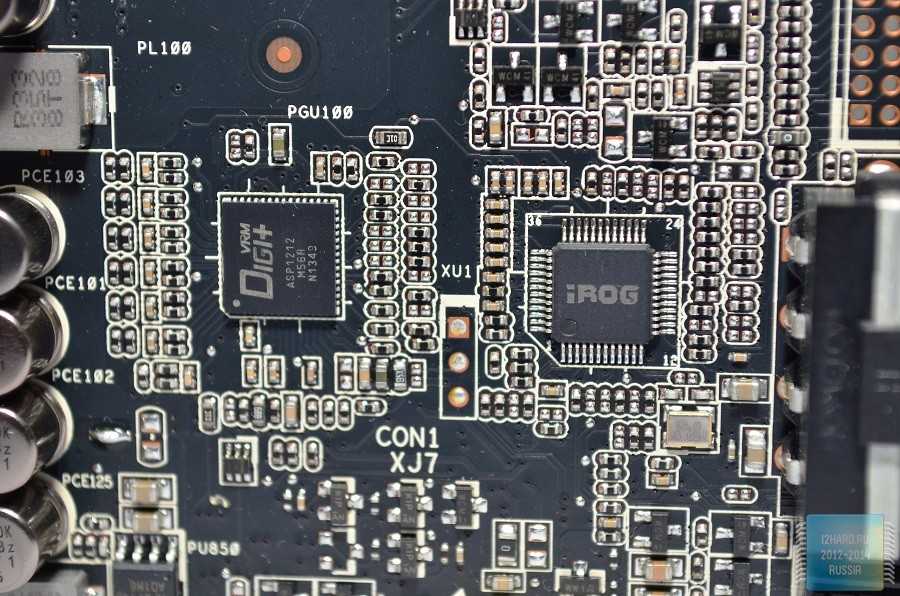

Управляет подсистемой питания ШИМ-контроллер промаркированный как Digi+ VRM ASP1212. Правее расположен чип промаркированный iROG, он управляет подсветкой светодиодов на боковой панели.

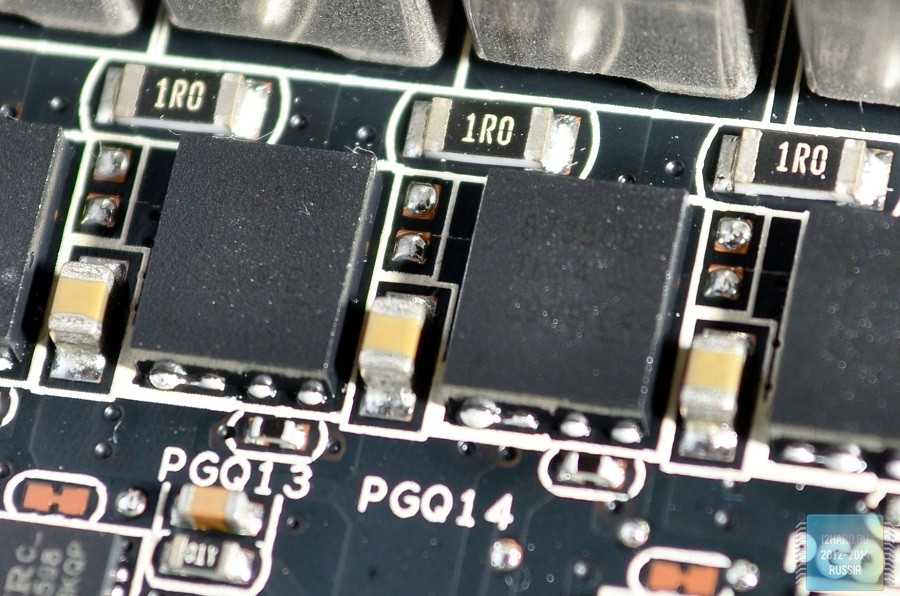

На двенадцать фаз GPU отведено шесть микросхем Texas Instruments 87350D.

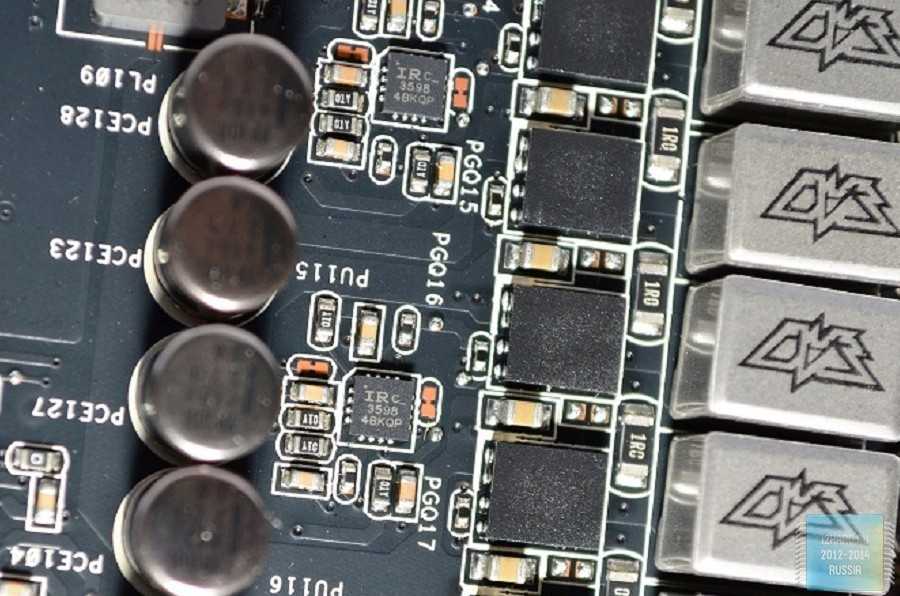

В качестве драйверов используются IR3598 производства International Rectifier.

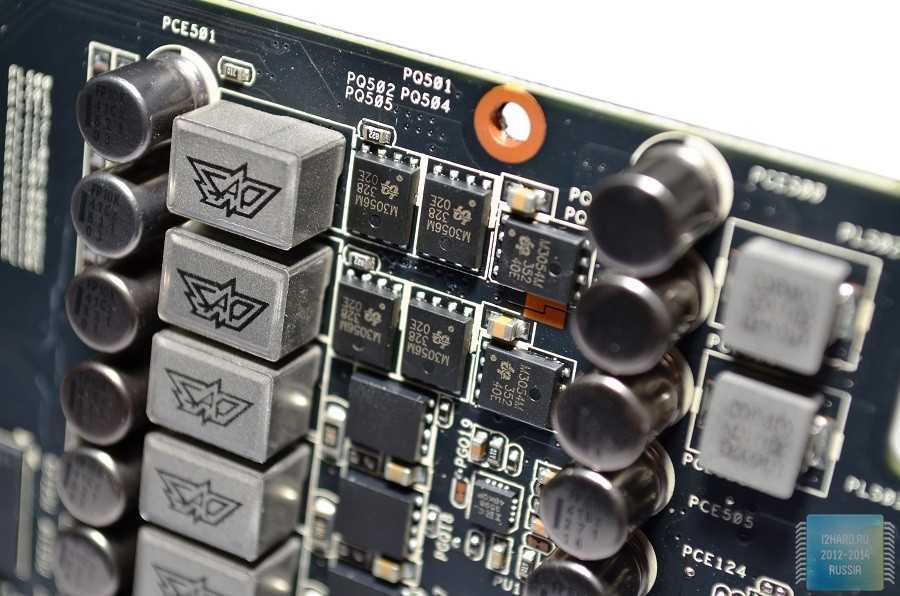

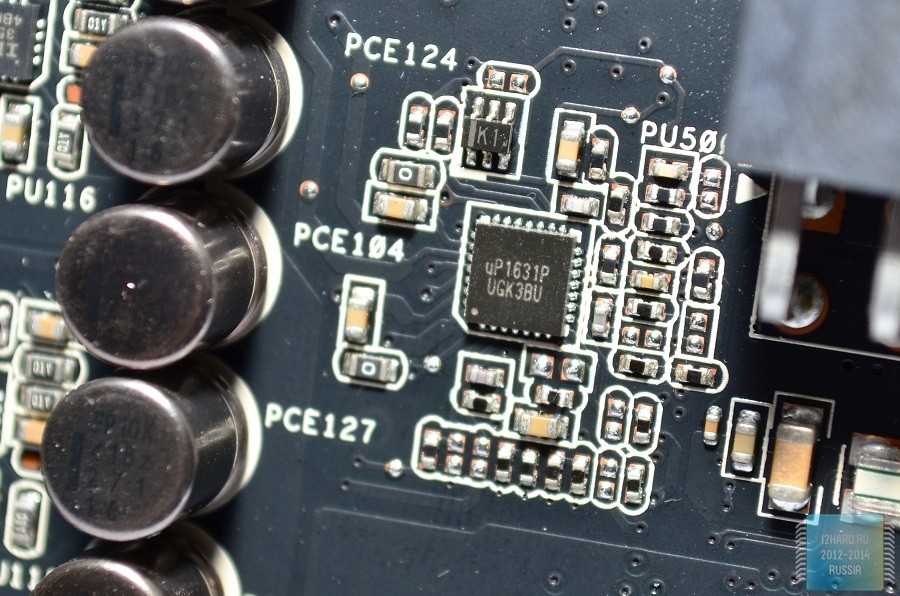

Оставшиеся две фазы включают в себя N-канальные полевые транзисторы M3054M/M3056M и управляются они отдельным контроллером с маркировкой uP1631P.

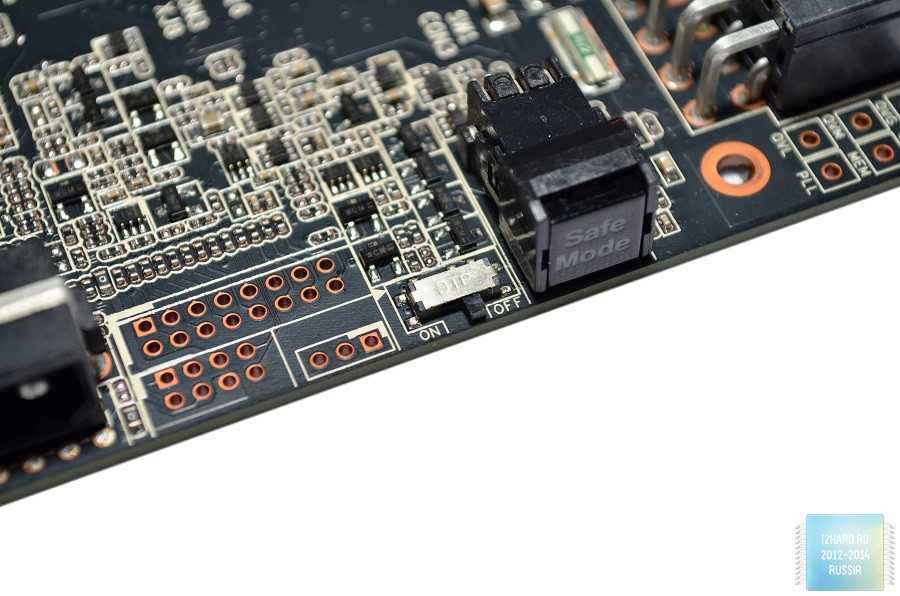

На краю платы расположена кнопка Safe Mode, для возврата заводских настроек БИОСа. Левее расположен переключатель для активации подогрева памяти.

Одной из самых необычных особенностей платы является технология Memory Defroster, для ее активации необходимо задействовать переключатель упомянутый ранее, а также подключить дополнительное питание через разъем molex. Данная функция призвана исключить проблему с температурным режимом, возникающую при экстремальном разгоне с использованием азота.

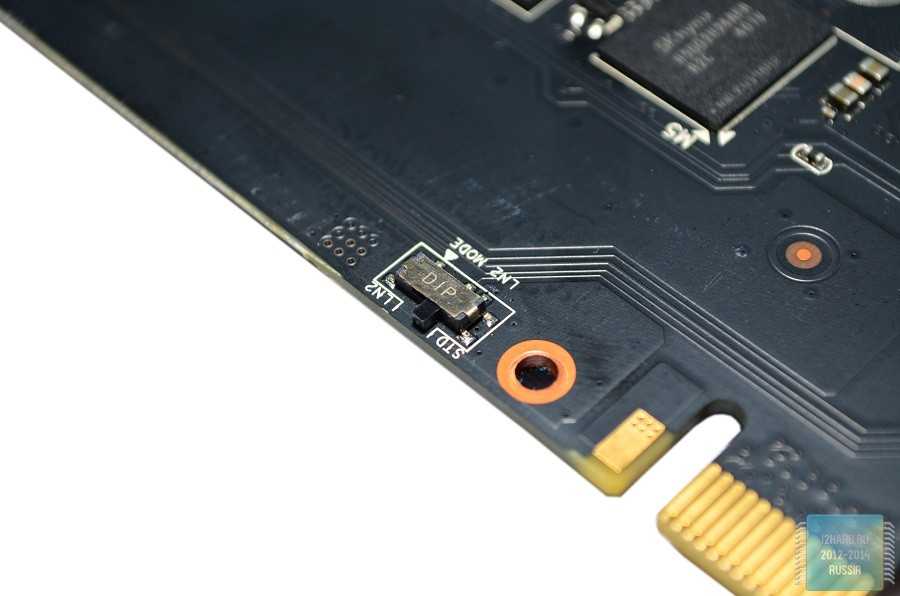

LN2 Modе – этот переключатель активирует режим БИОСа LN2, позволяющий разогнать видеокарту еще больше, так как повышает предел для питания.

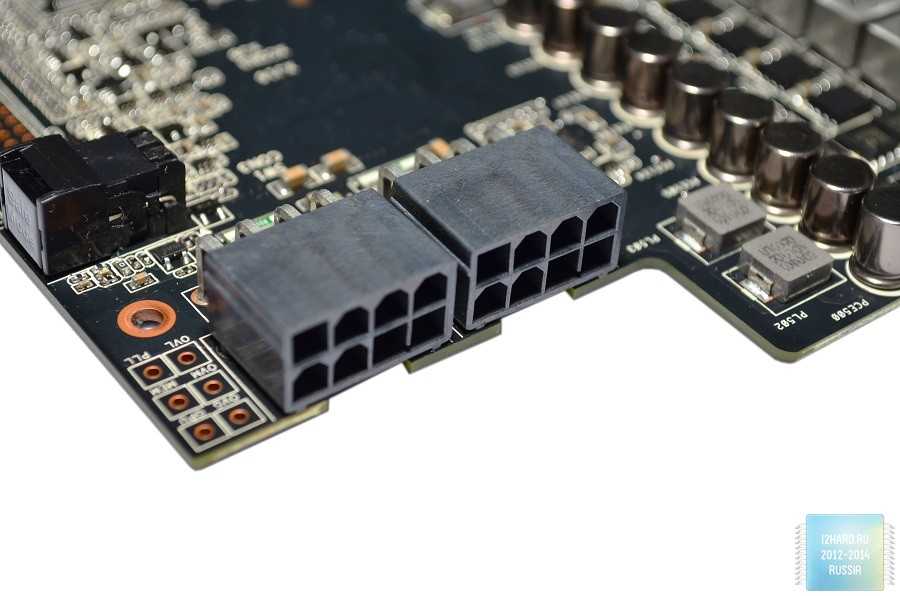

Для подачи питания потребуются два коннектора 8-пин и блок питания мощностью от 600 Вт и выше. Если вы забыли подключить питание, то предусмотрена индикация в виде двух красных светодиодов, а если все в порядке, то загораются два зеленых.

Печатная плата видеокарты

ASUS GeForce GTX 780 DirectCU II ОС

NVIDIA GeForce GTX 780

В ASUS GeForce GTX 780 DirectCU II ОС дизайн печатной платы. Основные изменения коснулись узла питания. В частности, было увеличено количество фаз с шести до восьми в подсистеме питания графического процессора. Для питания памяти по-прежнему используется две фазы.

В соответствии с фирменной концепцией Super Alloy Power, при производстве рассматриваемого видеоускорителя была применена только качественная элементная база: твердотельные и танталовые конденсаторы, а также дроссели с ферритовыми сердечниками. Силовая часть каждой фазы состоит из трех «мосфетов»: двух NTMFS4937N и одного NTMFS4955N.

Вместо ШИМ-контроллера NCP4206 установлена фирменная микросхема DIGI+VRM с маркировкой ASP1212. Данный чип очень часто встречается на «топовых» продуктах от ASUS, что говорит о его высокой надежности и функциональности. Он оснащен поддержкой современных технологий энергосбережения (в том числе предусмотрено отключение фаз питания во время простоя) и протокола связи между программой и VID-значениями напряжений. Большие возможности открываются и перед оверклокерами, ведь согласно спецификации, ASP1212 позволяет поднимать напряжение вплоть до 2,3 В.

Дополнительное питание ASUS GeForce GTX 780 DirectCU II ОС обеспечивается через два разъема, расположенных на боковой стороне видеокарты: один 6-контактный и один 8-контактный. То есть, с учетом энергопотребления через слот PCI Express x16, на тестируемый образец теоретически можно подавать до 300 Вт мощности. Напомним, TDP NVIDIA GeForce GTX 780 заявлен на уровне 250 Вт.

Также хотим обратить внимание на удобное расположение разъемов для дополнительного питания. В текстолите сделаны специальные прорези, что упрощает процесс подключения/отключения коннекторов PCI-E

Приятно, что специалисты компании ASUS обратили внимание даже на такие нюансы.

Под разъемами расположены четыре светодиода, которые сигнализируют об уровне энергопотребления видеокарты.

Естественно, что устройство подобного уровня поддерживает режим SLI. Благодаря наличию двух разъемов, можно создать очень мощную игровую конфигурацию, объединяющую от двух до четырех видеоускорителей.

Поскольку все значимые элементы и узлы расположены на лицевой стороне, то обратная часть печатной платы практически ничем не примечательна, хотя и тут есть свои особенности. Главным образом они коснулись возможностей разгона видеокарты ASUS GeForce GTX 780 DirectCU II ОС и в первую очередь будут интересны оверклокерам.

У края платы расположены точки измерения и изменения трех напряжений — GPU/память/PLL. С их помощью можно инструментально (например, внешним мультиметром) определить значения необходимых напряжений, а также произвести их аппаратную модификацию (вольтмод). Чтобы активировать последнюю опцию нужно замкнуть соответствующие контакты.

Чуть ниже находятся выводы, с помощью которых ASUS GeForce GTX 780 DirectCU II ОС подключается к фирменной материнской плате из серии ROG. В таком случае экстремальный разгон видеокарты и мониторинг напряжений можно будет осуществлять с помощью системной платы.

В основе ASUS GeForce GTX 780 DirectCU II ОС лежит графический чип NVIDIA GK110 (Kepler), произведенный по 28-нм техпроцессу, который состоит из 2304 универсальных шейдерных конвейеров (или ядер CUDA по терминологии NVIDIA) и включает 48 блоков растеризации и 192 блока текстурирования. Частота работы графического ядра равняется 889 МГц против 863 МГц у карты эталонного дизайна. Увеличена скорость работы и в турборежиме: у ASUS GeForce GTX 780 DirectCU II ОС она составляет 941 МГц, тогда как в обычной NVIDIA GeForce GTX 780 — 902 МГц.

Память видеокарты ASUS GeForce GTX 780 DirectCU II ОС, общий объем которой составляет 3 ГБ, набрана с помощью 12-ти чипов K4G20325FD-FC03 (емкостью 256 МБ каждый) производства компании Samsung. Согласно документации, напряжение может меняться в пределах от 1,455 до 1,545 В. Обмен данными осуществляется посредством 384-битной шины, пропускная способность которой достигает 288,4 Гбайт/с.

GeForce ShadowPlay Beta

На сайте GeForce.com стала доступна новая версия GeForce Experience — 1.8. Помимо новых профилей, обновленных настроек и некоторых других новых возможностей, в GeForce Experience 1.8 включен долгожданный игровой инструмент захвата изображения GeForce ShadowPlay.

Быстрый, бесплатный и простой инструмент, ShadowPlay – это новый подход к записи игрового процесса, осуществляемый с помощью аппаратного H.264-кодера NVENC, встроенного в GPU серий GeForce GTX 600 и 700.

GeForce ShadowPlay

Режим Shadow постоянно записывает игровой процесс, сохраняя от 10 до 20 минут игры во временный буфер жесткого диска. Если вы совершили нечто потрясающее, просто нажмите Alt + F10, чтобы сохранить этот памятный момент в нужную папку. Чтобы предотвратить нагромождение видеофайлов на жестком диске, ShadowPlay сохраняет файл только при нажатии горячих клавиш.

Сохраненный материал затем можно отредактировать в популярных редакторах, таких, как Sony Vegas, Adobe Premier, в бесплатном Windows Movie Maker или в любом другом .mp4-совместимом видеоредакторе, и сразу выложить на YouTube. Вы также можете сначала загрузить «сырой» файл на YouTube и затем отредактировать его с помощью встроенных инструментов. В следующих версиях GeForce Experience, ShadowPlay получит интеграцию с онлайн-сервисом Twitch.tv, что позволит пользователям ShadowPlay пересылать записанные файлы прямо на Twitch.

GeForce ShadowPlay

ShadowPlay использует аппаратный кодер H.264, встроенный в видеокарты серии GeForce GTX 600 и 700, для записи в разрешении 1920×1080 с кадровой частотой 60 fps. Поддерживаются все игры, использующие DirectX 9 или более поздние версии этого интерфейса. По сравнению с программными решениями, использующими для записи геймплея ресурсы CPU, аппаратное кодирование силами GPU снижает производительность всего на 5-10% при записи видеороликов максимального качества с битрейтом 50 Мбит/с. Благодаря автоматическому кодированию в H.264, сжатию и записи в формат MP4, ShadowPlay предотвращает засорение жесткого диска огромными мультигигабайтными файлами.

Если вы хотите записать всю игровую сессию, выбирайте ручной режим с помощью комбинации клавиш Alt + F9 – в данном режиме инструмент работает аналогично традиционным приложениям для записи игрового процесса. В случае Windows 7, из-за особенностей ОС, размер файла ограничен 4ГБ, но в Windows 8 и Windows 8.1 размер файла ограничен только наличием места на жестком диске, так что вы легко сможете создавать многочасовые видеоролики.

Сразу после выпуска бета версии,NVIDIA выпустила обновление, которое включает в себя следующие изменения/дополнения:

В Win7 устранено ограничение размера файла в 3,8 ГБ.
Запись видео игры до 20 минут в режиме Shadow.
Неограниченная по времени запись в ручном режиме.
Когда файл достигает размера 3,8 ГБ, ShadowPlay создает новые файлы.
Запись видео без изменения масштаба до 1080p. При более высоких разрешениях сохраняется форматное соотношение.
Добавлена запись микрофона.
Запись видео при частоте 60 fps вместо 62 fps.
Уменьшено дрожание изображения записанного видео.

Утилита видится очень любопытной. В будущем мы обязательно посвятим её изучению отдельный текст.

https://youtube.com/watch?v=aCgVbkizs9M

Внешний вид

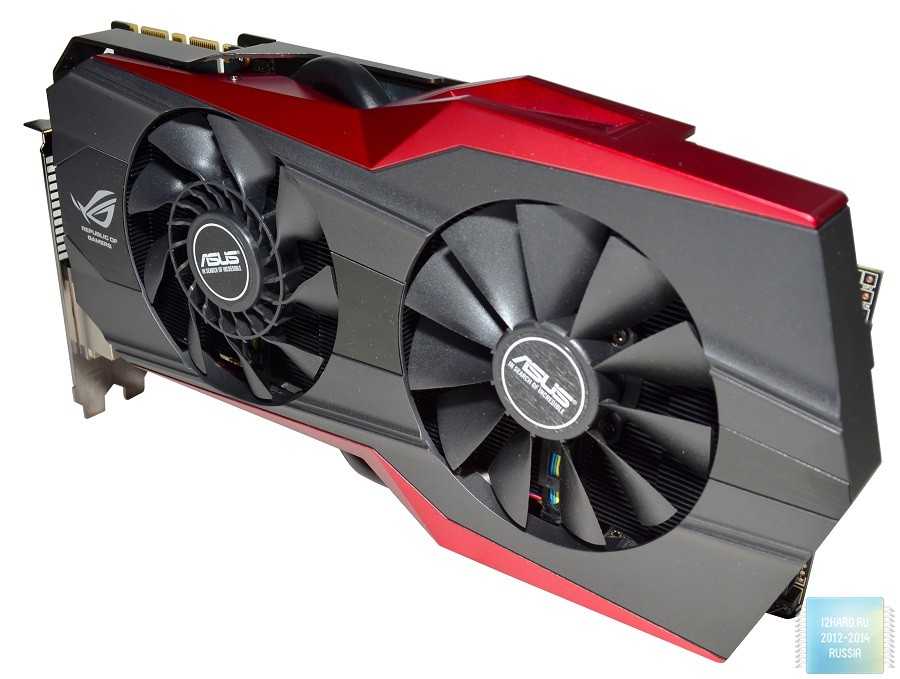

Несмотря на высокую производительность, видеокарту ASUS GeForce GTX 780 DirectCU II ОС нельзя назвать слишком громоздкой. Ее длина равняется 287 мм, что всего на 20 мм больше «референсного» аналога NVIDIA GeForce GTX 780. Увеличилась и высота графического адаптера — 147 мм против 111 мм у эталонной версии. В первую очередь изменения габаритов связаны с установкой принципиально другой системы охлаждения, которую мы более детально рассмотрим чуть позже.

Ширина новинки составляет 41 мм, благодаря чему в компьютере будут перекрыты только два слота для карт расширения.

С тыльной стороны ASUS GeForce GTX 780 DirectCU II ОС закрыта металлической опорной пластиной. Производитель установил также и ребро жесткости, что поможет избежать провисания заднего края видеокарты.

Для вывода изображения на ASUS GeForce GTX 780 DirectCU II ОС предусмотрен следующий набор интерфейсов:

1 х DVI-I;
1 х DVI-D;
1 х HDMI;
1 х DisplayPort.

Данный набор можно считать оптимальным, поскольку он охватывает очень широкий круг видеоинтерфейсов и позволит подключать мониторы разного типа.

Поддерживаются следующие разрешения:

цифровое — до 4096×2160;
аналоговое — до 2048×1536.

PCB Design and Features

The ASUS GeForce GTX 780 Ti DirectCU II OC has a rather unusual appearance because its sculpted cooler casing has no coloring. The card looks somewhat dull as the consequence.

Well, that’s not a problem, actually. Included with the card are two sets of colored stickers which let you customize its appearance if you want to.

The card measures 287x133x40 millimeters, so it is 20 and 33 mm larger than the reference GTX 780 Ti in length and height, respectively.

Like the reference card, the ASUS version has dual-link DVI-I and DVI-D outputs, one HDMI 1.4a and one DisplayPort 1.2. The video connectors are protected from dust with plastic caps.

The cooling system being larger than the PCB, the SLI connectors have to be implemented via an additional small PCB.

This solution doesn’t look pretty but you will hardly have problems connecting your SLI configuration. The card has two 8-pin power connectors with red and green LED indicators. The peak power draw is specified at 375 watts. A 600-watt PSU is recommended for a PC with one such graphics card inside.

Although massive, the cooler is secured with only four screws around the GPU, so it was easy to take off:

To dismantle the card further, we unfastened the metallic back-plate and the small aluminum heatsink mounted on the power components. Now we can have a closer look at the card’s PCB:

Like all other ASUS products of this class, the card features Super Alloy Power technology. Comprising premium components and a custom PCB, it ensures high energy efficiency (by up to 15% on this specific graphics card model), lower interference and longer service life (by up to 2.5 times).

The power system incorporates 10 phases: 8 for the GPU and 2 for the graphics memory and PLL.

Tantalum capacitors and ferrite-core chokes help ensure stability at high loads.

The GPU voltage regulator is based on a DIGI+ ASP1212 controller:

The 28nm GK110-425-B1 graphics chip was manufactured in Taiwan on the 44th week of 2013 (late October or early November).

Its base clock rate in 3D mode is increased to 954 MHz (by 8.9%) compared to the reference card’s. That’s the smallest factory overclocking we’ve seen so far in our tests of original GTX 780 Ti products. The peak boost frequency is 1020 MHz. According to our monitoring tools, the GPU voltage is 1.175 volts in 3D mode and 0.887 volts in 2D mode. The ASIC quality of our GPU sample is 69.0%:

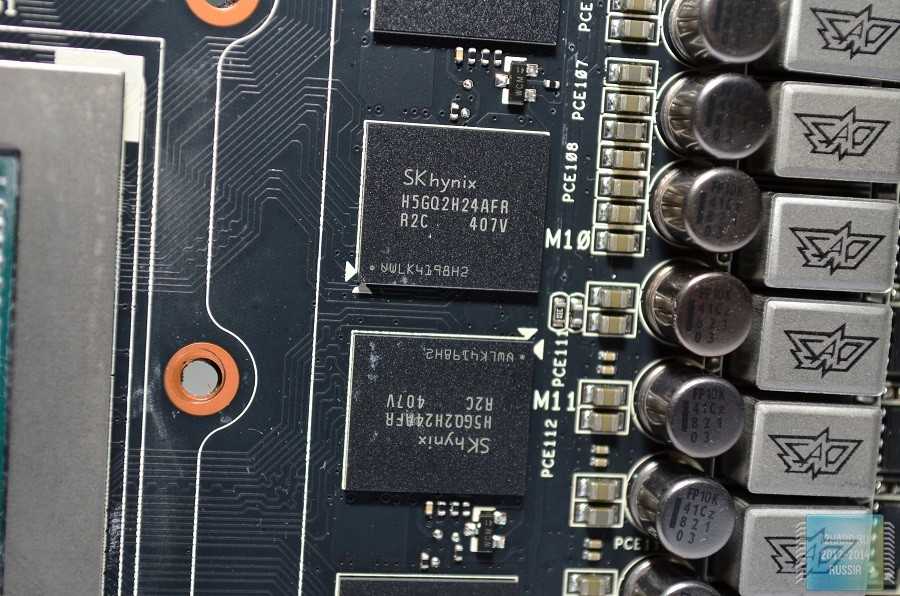

The ASUS GeForce GTX 780 Ti DirectCU II OC is equipped with 3 gigabytes of GDDR5 memory in 12 chips from SK Hynix (marked as H5GQ2H24AFR-R2C).

The memory chips are rated for 7000 MHz and are indeed clocked at that frequency. So, the memory is not pre-overclocked. With a 384-bit bus, the peak memory bandwidth is 336 GB/s.

The latest version of the GPU-Z utility provides a summary of the graphics card’s specs:

Now we can proceed to checking out its cooling system.

Conclusion

The ASUS GeForce GTX 780 Ti DirectCU II OC is an interesting product, even though it can hardly claim to be the best single-GPU Nvidia-based solution available. We’ve mentioned its downsides in the course of this review including its rather noisy cooler, unimpressive factory overclocking and low frequency potential. Otherwise, it is a well-made product with low operating temperatures, an original PCB with enhanced power system, informative and reliable packaging, and certain customization options concerning its appearance. The card is less expensive than other original GeForce GTX 780 Ti versions.

And one more fact we’ve learned from today’s testing is that overclocking a GTX 780 Ti’s graphics memory has but a very small effect on its performance.

Learn more about the ASUS GTX780TI-DC2OC-3GD5

Model
Brand	ASUS
Series	DirectCU II
Model	GTX780TI-DC2OC-3GD5

Interface
Interface	PCI Express 3.0

Chipset
Chipset Manufacturer	NVIDIA
GPU Series	NVIDIA GeForce GTX 700 Series
GPU	GeForce GTX 780 Ti
Core Clock	954MHz
Boost Clock	1020MHz
CUDA Cores	2880

Memory
Effective Memory Clock	7000MHz
Memory Size	3GB
Memory Interface	384-Bit
Memory Type	GDDR5

3D API
DirectX	DirectX 11.2
OpenGL	OpenGL 4.4

Ports
HDMI	1 x HDMI
DisplayPort	1 x DisplayPort
DVI	1 x DVI-I 1 x DVI-D

Details
RAMDAC	400MHz
Max Resolution	4096 x 2160
3D VISION Game Ready	Yes
SLI Support	SLI Ready
Cooler	Double Fans
Thermal Design Power	250W
System Requirements	Up to 375W additional 8+8 pin PCIe power required
Dual-Link DVI Supported	Yes
HDCP Ready	Yes

Features
Features	DirectCU II offers 20% cooler and 3X quieter performanceExclusive CoolTech Fan drives wider airflow to keep critical components cool1020 MHz boost clock for better performance and outstanding gaming experienceDIGI+ VRM with 10 phase Super Alloy Power delivers precise digital power for superior efficiency, reliability, and performanceGPU Tweak helps you modify clock speeds, voltages, fan performance and more, all via an intuitive interface6% faster game performance than reference GeForce GTX 780 Ti in BattleField 4

Form Factor & Dimensions
Card Dimensions (L x H)	11.3″ x 5.8″
Slot Width	Dual Slot

Packaging and Accessories

The graphics card comes in ASUS’s traditional retail packaging with claw marks on the front of the box. You can also see a picture of the cooling system there.

The card’s video outputs, key features and system requirements are detailed on the back of the box. There’s a black cardboard box inside the colorful external wrapper. The card is placed in its center amidst pieces of foam rubber. Above it, there is a small flat box with accessories.

The accessories to the ASUS GeForce GTX 780 Ti DirectCU II OC include a power adapter, a brief installation guide, a CD with drivers and overclocking utility, and two sets of stickers for the card’s cooler.

There are no video adapters or games among the accessories.

Manufactured in China, the ASUS GeForce GTX 780 Ti DirectCU II OC comes to retail for $699, which is the recommended price of the reference GTX 780 Ti. Original versions of this card from other brands cost considerably more. The product is shipped with a 3-year warranty.

⇡#Тестовый стенд, методика тестирования

Конфигурация тестовых стендов
CPU	Intel Core i7-3960X @ 4,6 ГГц (100×46)	Intel Core i7-3970X @ 4,6 ГГц (100×46)
Материнская плата	ASUS P9X79 Pro
Оперативная память	DDR3 Kingston HyperX 4×2 Гбайт @ 1600 МГц, 9-9-9
ПЗУ	Intel SSD 520 240 Гбайт
Блок питания	Corsair AX1200i, 1200 Вт	Seasonic Platinum-1000, 1000 Вт
Охлаждение CPU	Thermalright Archon
Корпус	CoolerMaster Test Bench V1.0
Операционная система	Windows 7 Ultimate X64 Service Pack 1
ПО для карт NVIDIA	335.23 WHQL

Для измерения мощности системы используется стенд с блоком питания Corsair AX1200i. Энергосберегающие технологии CPU во всех тестах отключены. Шина PCI-Express работает в режиме 3.0. Для активации PCI-E 3.0 на видеокартах серий GeForce 600 и 700 в системе на чипсете X79 применяется патч от NVIDIA.

В настройках драйвера NVIDIA всегда в качестве процессора для вычисления PhysX выбирается CPU. В настройках AMD всегда настройка Tesselation переводится из состояния AMD Optimized в Use application settings. В CrossFire-конфигурациях остается включенной опция Frame Pacing.

Набор бенчмарков
Программа	API	Настройки	Анизотропная фильтрация, полноэкранное сглаживание	Разрешение
3DMark 2011	DirectX 11	Профиль Extreme	—	—
3DMark	DirectX 11	Тест Fire Strike (не Extreme)	—	—
Unigine Heaven 4	DirectX 11	DirectX 11, макс. качество, тесселяция в режиме Extreme	AF 16x, MSAA 4x	1920х1080 / 2560х1440
DiRT Showdown . Встроенный бенчмарк	DirectX 11	Макс. качество, Global Illumination вкл. Трасса Shibuya, 8 машин	AF, AA 4х	1920х1080 / 2560х1440
Far Cry 3 + FRAPS	DirectX 11	DirectX 11, макс. качество, HDAO. Начало миссии Secure the Outpost	AF, MSAA 4x	1920х1080 / 2560х1440
Tomb Raider. Встроенный бенчмарк	DirectX 11	Макс. качество	AF 16x, SSAA 4x	1920х1080 / 2560х1440
Bioshock Infinite. Встроенный бенчмарк	DirectX 11	Макс. качество. Postprocessing: Normal	AF 16x, FXAA	1920х1080 / 2560х1440
Crysis 3 + FRAPS	DirectX 11	Макс. качество. Начало миссии Post Human	AF 16x, MSAA 4x	1920х1080 / 2560х1440
Metro: Last Light. Встроенный бенчмарк	DirectX 11	Макс. качество	AF 16x, SSAA 4x	1920х1080 / 2560х1440
Company of Heroes 2. Встроенный бенчмарк	DirectX 11	Макс. качество	AF, SSAA 4x	1920х1080 / 2560х1440
Batman: Arkham Origins. Встроенный бенчмарк	DirectX 11	Макс. качество	AF, MSAA 4x	1920х1080 / 2560х1440
Battlefield 4 + FRAPS	DirectX 11	Макс. качество	AF 16x, MSAA 4x + FXAA	1920х1080 / 2560х1440

Система охлаждения

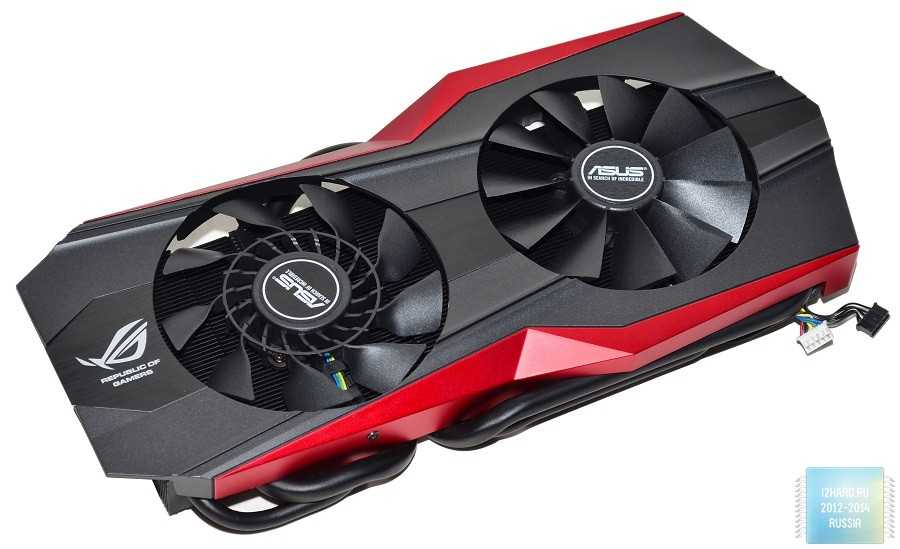

Несмотря на кажущиеся отличия, установленная СО является по сути той же DirectCU II с измененных кожухом. Здесь он гораздо массивнее и оформлен более стильно.

Радиатор держится на 4-х подпружиненных шурупах, снять его проще простого. Из минусов можно отметить отсутствие охлаждения на чипах памяти, массивный радиатор никак не контактирует с ними.

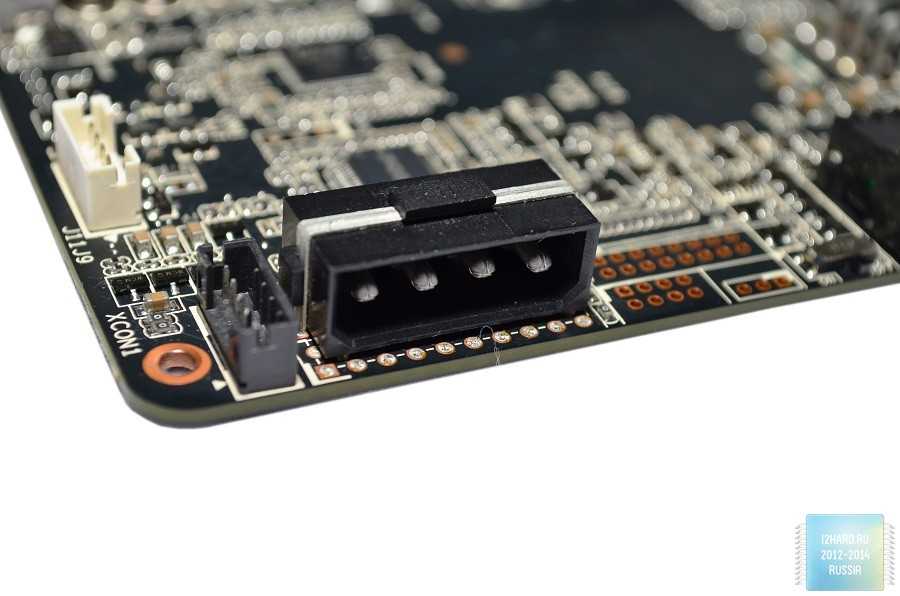

Для питания вентиляторов и подсвечиваемой панели используются два штекера 5-pin. Верхняя панель выполнена из прочного пластика.

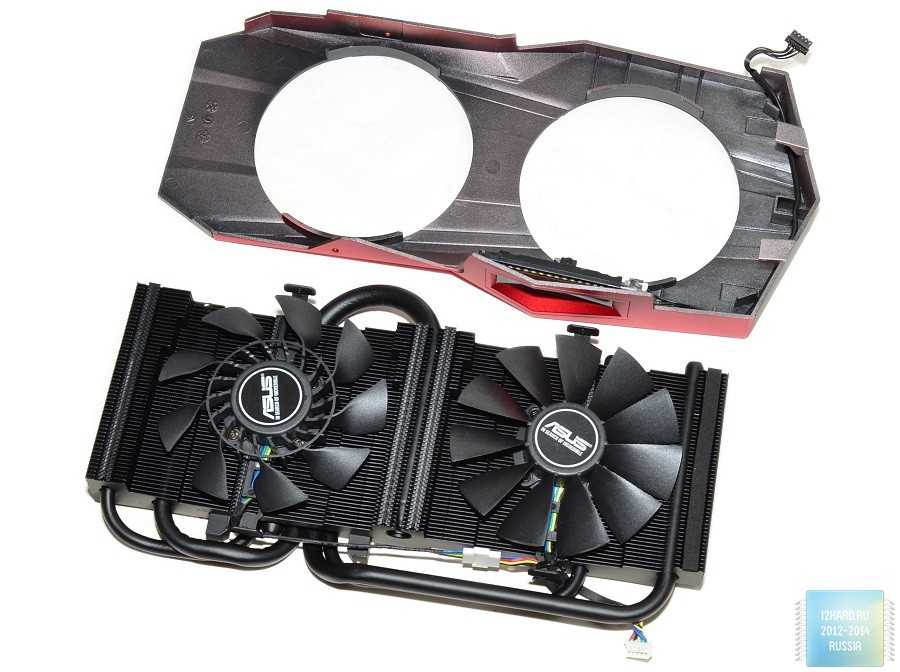

Для снятия кожуха необходимо открутить 2 шурупа и сдвинуть его вперед, несмотря на свою массивность он очень легкий. Алюминиевый радиатор вместе с тепловыми трубками покрашен в черный цвет.

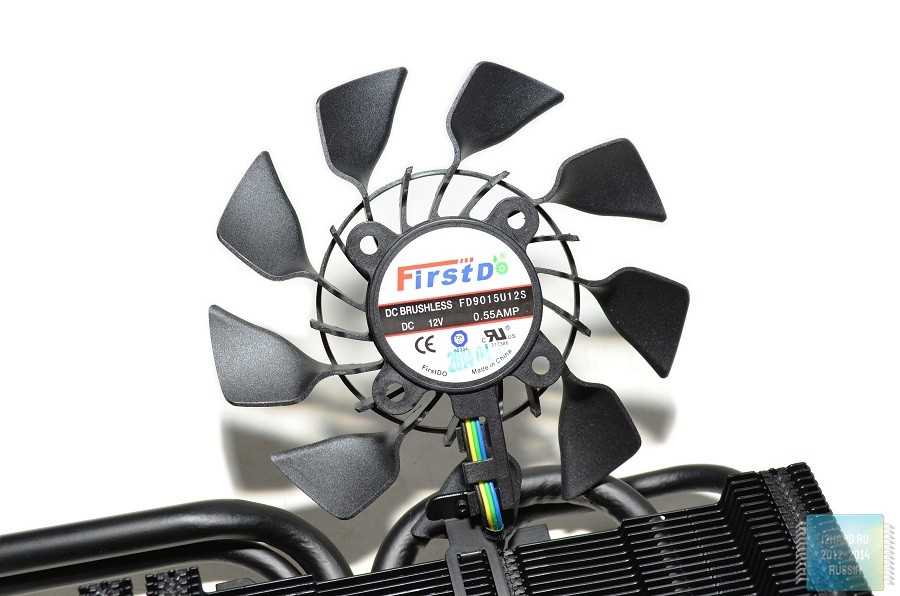

В данном случае установлены 96 мм вентиляторы и несмотря на внешние отличие оба промаркированы как First FD9015U12S. CoolTech Fan Technology, упомянутая в самом начале, основана на измененной крыльчатке одного из вентиляторов и позволяет более эффективно избавляться от пыли.

Для отвода тепла от графического чипа используется технология прямого контакта с тепловыми трубками. Более толстая трубка обладает диаметром 10 мм, две ближние к центру по 8 мм и еще две более тонкие по 6 мм. Учитывая первоначальный слепок, можно сделать вывод о том, что две крайние трубки практически не контактируют с чипом, что отрицательно влияет на общую эффективность СО.

Кроме того, через теплопроводящую резинку установлен отдельный радиатор для подсистемы питания.

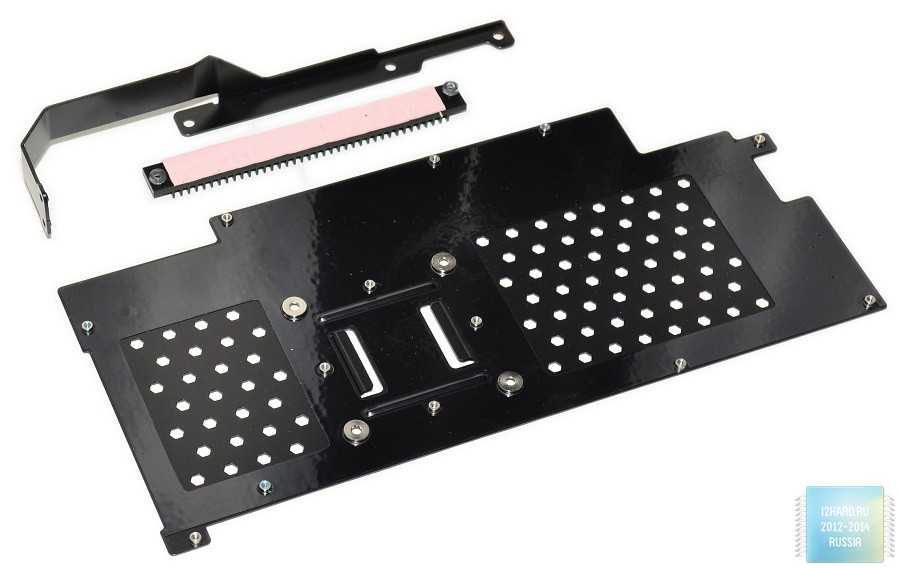

Еще одним элементом системы охлаждения является перфорированная для отвода тепла металлическая пластина. Вместе со вспомогательной планкой, данная пластина задает ребро жесткости и плата не прогибается при установке в корпус.

Overclocking

Despite the smallest factory overclocking among all original GTX 780 Ti cards we’ve tested so far, the ASUS version has poor overclocking potential in terms of its GPU. We could only increase its clock rate by 40 MHz. Adjusting GPU voltage didn’t help because it didn’t work, actually. Enthusiasts may want to edit the card’s BIOS for that purpose, but we don’t do that in our overclocking experiments. So we have to be content with the modest +40 MHz.

On the other hand, we managed to overclock the card’s memory by as much as 1000 MHz, which is the best result we’ve seen so far. The final clock rates were 994-1060/8000 MHz.

The overclocked card had a GPU temperature of 83°C while its fans accelerated to 2120 RPM.

Since we’ve achieved such a success overclocking its memory, we’re going to see the effect the memory frequency has on the card’s performance in our tests.

Система охлаждения

Как уже было сказано выше, система охлаждения на ASUS GeForce GTX 780 DirectCU II ОС существенно отличается от эталонного варианта. Вместо «референсной» турбины и испарительной камеры здесь установлен большой радиатор с тепловыми трубками, который продувается двумя вентиляторами.

Конструктивно радиатор кулера представляет собой одну цельную секцию с ребрами разного размера. Согласно фирменной технологии Direct CU II, тепловые трубки напрямую контактируют с поверхностью GPU. Преимущество такого метода очевидно — более быстрый отвод тепла от графического процессора.

Всего в данном кулере используется пять медных тепловых трубок: две диаметром 6 мм, две — 8 мм, и одна — 10 мм. Причем самые толстые из них находятся по центру, а более тонкие — по бокам. Такая конструкция выбрана неспроста, ведь именно трубки диаметром 8 и 10 мм непосредственно соприкасаются с видеоядром.

К качеству исполнения радиатора нет никаких претензий. Для большей жесткости и надежности конструкции, производитель использовал медную основу с желобками, к которым припаяны тепловые трубки.

Пластины радиатора прикреплены к медным трубкам также с помощью пайки.

Еще одним элементом пассивной части системы охлаждения является небольшой алюминиевый радиатор, закрывающий транзисторы узла питания. Учитывая большие возможности разгона, он будет совсем не лишним.

А вот чипы памяти лишены каких-либо радиаторов, что немного странно. Ведь поднятие частоты и аппаратный вольтмод могут существенно повлиять на их нагрев.

Активная часть системы охлаждения представлена двумя вентиляторами с диаметром крыльчатки 97 и 95 мм. Конструктивно они немного отличаются между собой. Первый из них совмещает в себе черты классического вентилятора и турбины. Хорошо заметно, как меняется угол «атаки» лопастей — чем ближе к центру вентилятора, тем он больше. Таким образом, обеспечивается разнонаправленность воздушного потока, за счет чего улучшается отвод тепла от пластин, в чем мы уже успели убедиться в обзоре видеокарты ASUS GeForce GTX 670 DirectCU Mini OC.

Второй вентилятор имеет уже более стандартный вид. Это объясняется тем, что помимо основного радиатора, он дополнительно охлаждает элементы подсистемы питания графического адаптера. А значит нужно, чтобы большая часть воздушного потока направлялась именно перпендикулярно текстолиту платы.

Сверху кулер закрыт пластиковым кожухом, который также принимает участие в распределении воздушных потоков от вентиляторов.

Как видим, инженеры ASUS довольно хорошо поработали над конструкцией системы охлаждения. А теперь посмотрим, как все эти технические решения работают на практике. Для мониторинга показателей работы видеокарты использовалась комплектная утилита ASUS GPU Tweak.

В автоматическом режиме при продолжительной максимальной нагрузке температура графического ядра не превышала отметку 80°С, что является хорошим результатом для продукта такого уровня. Вентиляторы работали на 69% своей мощности, при этом их не было слышно на фоне других компонентов компьютера.

В режиме максимальной скорости вращения вентиляторов, температура GPU снизилась до 76°С. Кому-то этот результат может показаться не очень существенным, но, стоит учитывать и другой фактор — шум. При максимальных оборотах он был вполне комфортным и по слуховым ощущениям его можно охарактеризовать как «средний». Также не нужно забывать, что мы имеем дело с разогнанной версией видеокарты. Для сравнения, «референсная» турбина модели NVIDIA GeForce GTX 780 на максимальных оборотах работает значительно громче, а графический процессор при этом прогревается до 71°С. Очевидно, что кулер решения ASUS GeForce GTX 780 DirectCU II ОС, с точки зрения «производительность/шум», является намного лучшим вариантом охлаждения.

При отсутствии нагрузки, частоты графического ядра и памяти автоматически понижаются, что приводит к меньшему энергопотреблению и тепловыделению. Вентиляторы в таком режиме вращаются со скоростью, которая составляет всего 37% от максимальных оборотов. При этом не издается практически никакого шума, а температура GPU не превышает 37 °С.

По итогам данных тестов можно с уверенностью говорить, что система охлаждения видеокарты ASUS GeForce GTX 780 DirectCU II ОС является достойной заменой штатной турбины. Этот кулер отлично справляется со своей задачей, обеспечивая невысокую температуру GPU при сравнительно низком уровне шума.

Cooling System: Noise and Efficiency

The graphics card is equipped with the DirectCU II cooling system which is supposed to be 20% more efficient and 3 times quieter than the reference GTX 780 Ti cooler.

It is a large and massive thing that consists of an aluminum heatsink (with heat pipes and direct-touch technology) and a couple of fans (in a metallic casing).

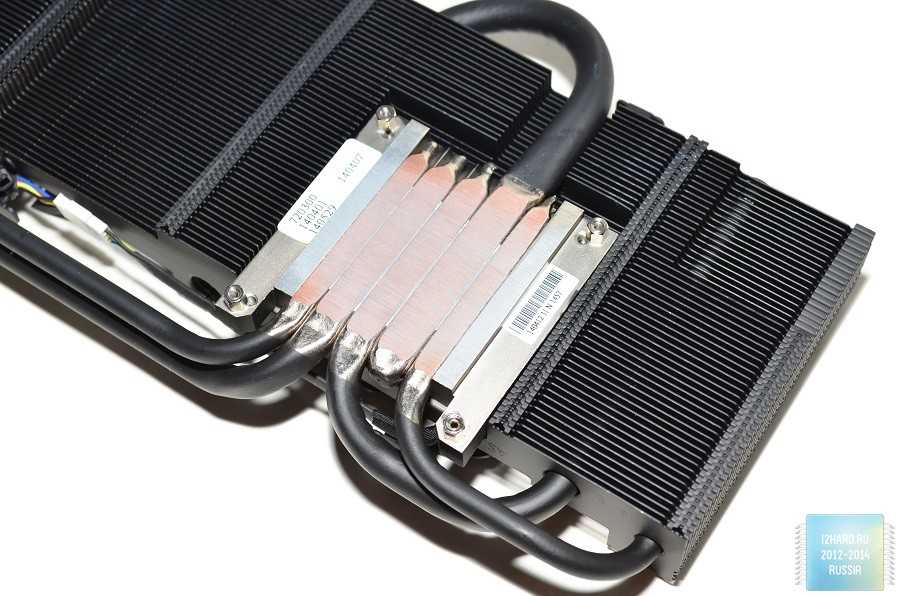

The cooler has as many as five heat pipes, two of which are 6 mm in diameter. Two more pipes are 8 mm and there’s also a 10mm pipe here. The thermal grease imprint indicates that the GPU only contacts with the three central pipes.

The outermost 6mm pipes transfer heat from the sides of the adjacent pipes.

The pipes and heatsink fins are soldered to each other.

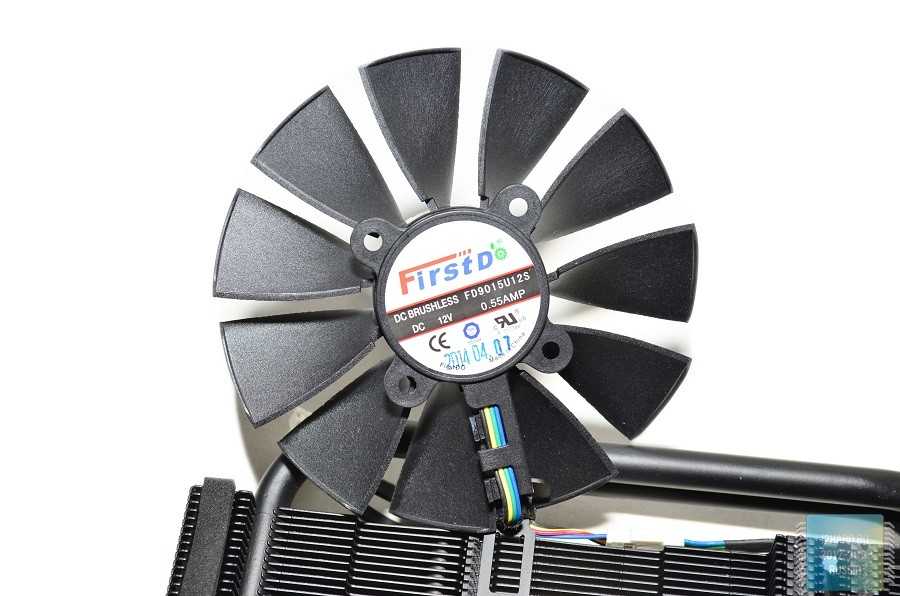

The fans are 95 mm in diameter. One of them implements the CoolTech technology, combining blower and axial fan features.

We saw the same Everflow fan in our review of the ASUS Radeon R9 290 DirectCU II.

The fans are PWM-regulated in a speed range of 1000 to 3050 RPM.

On the reverse side of the card, there is a protective plate with insulating film and perforation. It is supposed to facilitate the card’s ventilation.

The power components are cooled by a small aluminum heatsink via thermal pads.

To measure the temperature of the ASUS GeForce GTX 780 Ti DirectCU II OC we ran Aliens vs. Predator (2010) five times with maximum visual quality settings, at a resolution of 2560×1440 pixels, with 16x anisotropic filtering and with 4x MSAA.

We used MSI Afterburner 3.0.0 beta 19 and GPU-Z version 0.7.7 to monitor temperatures inside the closed computer case. The computer’s configuration is detailed in the following section of our review. All tests were performed at 25°C room temperature.

With the fans regulated automatically, the GPU is 79°C hot while the fans rotate at 1980 RPM.

This is no record for original GTX 780 Ti cards, yet a good enough result to call the cooler efficient. At the maximum speed of 3050 RPM the peak GPU temperature would drop by 9°C.

As for the power system components, their temperature was 72°C in the first test and 67°C in the second (max fan speed) test.

We measured the level of noise using an electronic noise-level meter CENTER-321 in a closed and quiet room about 20 sq. meters large. The noise-level meter was set on a tripod at a distance of 15 centimeters from the graphics card which was installed on an open testbed. The mainboard with the graphics card was placed at an edge of a desk on a foam-rubber tray. The bottom limit of our noise-level meter is 29.8 dBA whereas the subjectively comfortable (not low, but comfortable) level of noise when measured from that distance is about 36 dBA. The speed of the graphics card’s fans was being adjusted by means of a controller that changed the supply voltage in steps of 0.5 V.

The diagram and table below help compare the noisiness of the ASUS GeForce GTX 780 Ti DirectCU II OC with the original GTX 780 Ti cards we tested earlier: Zotac GeForce GTX 780 Ti AMP! Edition, MSI GeForce GTX 780 Ti Gaming, Inno3D iChill GeForce GTX 780 Ti HerculeZ X3 Ultra, Palit GeForce GTX 780 Ti JetStream and Gainward GeForce GTX 780 Ti Phantom. We’ve also added reference Nvidia GeForce GTX 780 Ti and AMD Radeon R9 290X cards for the sake of comparison.

The vertical dotted lines mark the top speed of the fans in the automatic regulation mode. Here are the results:

Interestingly, the noise level graph of the ASUS GeForce GTX 780 Ti DirectCU II OC almost coincides with the graph of the MSI GeForce GTX 780 Ti Gaming, but the ASUS is louder in the automatic fan regulation mode as its fans work at 1980 RPM whereas the MSI’s, at 1500 RPM.

Compared to the other GTX 780 Ti versions, the ASUS is noisier than the Inno3D and Zotac but quieter than the Palit and Gainward. It is quieter than the reference coolers from Nvidia and AMD, too. Overall, the ASUS DirectCU II cooler is average in terms of noise level. Its fans didn’t rattle or anything throughout the entire speed range. In 2D mode, with the fans working at 1000 RPM or lower, the card was virtually silent.

Итоги

ASUS GTX 780 Ti DirectCU II OC – оригинальная версия самой скоростной одночиповой видеокарты GeForce GTX 780 Ti. Адаптер с усовершенствованной печатной платой и элементной базой получил заводской разгон, обеспечивающий дополнительную производительность. Хотя, на этом потенциал устройства далеко не исчерпывается. Видеокарта способна обеспечить комфортный уровень производительности даже в самых тяжелых играх при разрешении 2560×1600 и максимальном качестве графики. Уникальную возможность выбора цветовых накладок по достоинству оценят требовательные пользователи, с особой тщательностью подбирающие компоненты для своей игровой системы.

+ Высочайшая производительность

+ Ощутимый заводской разгон GPU

+ Хороший потенциал для дополнительного форсирования

+ Усиленная элементная база

+ Интересный дизайн

+ Возможность выбора элементов цветового декора

— Цена

Устройство для тестирования предоставлено компанией ASUS, www.asus.ua

	ASUS GTX780TI-DC2OC-3GD5Уведомить о появлении в продаже
Тип	Видеокарта
GPU	GeForce GTX 780 Ti
Объем памяти, МБ	3072
Тип памяти	GDDR5
Интерфейс	PCI Express 3.0 x16
Система охлаждения	активная
Частоты работы GPU, МГц	954-1020
Частоты работы памяти, МГц	7000
Шина памяти, бит	384
Выходные разъемы	1xDual-link DVI-I (HDCP), 1xDual-link DVI-D (HDCP), 1xHDMI, 1xDisplayPort
Размеры, мм	287х147,3х40,6
Низкопрофильная	—
Дополнительное питание	2x8pin
Поддержка DirectX	DirectX 11.2
Разное	производится по 28-нанометровому техпроцессу, система охлаждения DirectCU II, поддержка PhysX, SLI, 3D, Adaptive V-Sync, OpenGL 4.4
