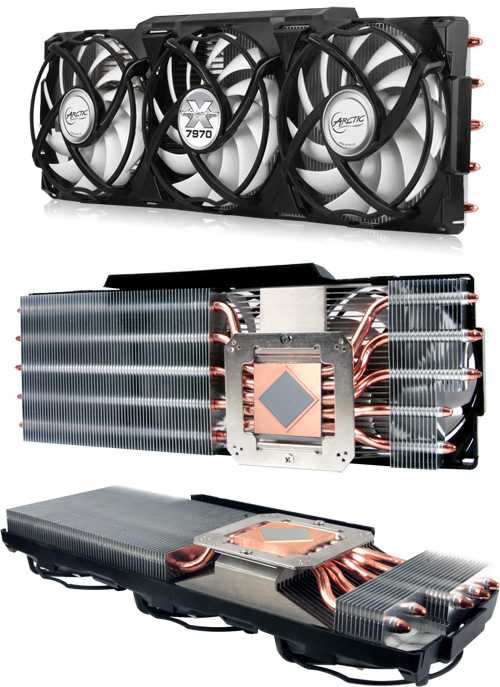

Кулер для видеокарт Arctic Cooling Accelero Xtreme 7970

Страница 2: Установка и запуск

Ниже мы продемонстрируем пошаговый монтаж кулера Accelero Xtreme III.

Сначала необходимо снять с видеокарты установленный кулер. Сложность этого процесса зависит от модели видеокарты. Как правило, кулер удерживается на месте четырьмя винтами, но иногда производители не скупятся и крепят систему охлаждения десятком винтов. В нашем случае у GeForce GTX 670 необходимо охлаждать не только GPU, но и чипы памяти и компоненты подсистемы питания.

На фотографии выше на чипах памяти можно заметить остатки термопасты. Её необходимо полностью очистить, и только после этой процедуры можно будет приступать к установке нового кулера. То же самое касается и стабилизаторов напряжения, расположенных слева.

Для защиты некоторых компонентов SMD сзади печатной платы наклеивается квадратная прослойка из пеноматериала, которую прижимает задняя пластина кулера.

Задняя пластина прикручивается к рамке, к которой крепится сам кулер. Мы рекомендуем сразу же примерить рамку, чтобы кулер не конфликтовал с радиаторами чипов памяти. Когда вы наклеите радиаторы на чипы памяти, то рамку можно снять и установить уже с самим кулером. На фотографиях можно заметить втулки, обеспечивающие зазор между пластиной крепления и печатной платой спереди, а также между задней пластиной и печатной платой (с другой стороны).

В комплекте поставки кулера вы получите радиаторы, которые необходимо приклеить к компонентам. В принципе, с инструкцией по установке никаких проблем не возникает, но необходимо выбрать, какие компоненты видеокарты требуют охлаждения, а какие — нет. В отличие от предшествующих моделей кулера, нанесение термопасты-клея значительно облегчено — она поставляется в тюбике, поэтому пальцы пачкать не придётся. После нанесения клея на компоненты, достаточно немного их прижать. После процедуры приклеивания следует выждать около 60 минут, чтобы термопаста-клей схватилась.

Радиатор кулера не должен касаться каких-либо компонентов видеокарты. Радиаторы чипов памяти не должны затрагивать радиатор кулера и рамку. В худшем случае это может привести к короткому замыканию, способному вывести из строя всю видеокарту.

После того, как клей схватится, можно снимать рамку монтажа и подсоединять её к кулеру. А затем прикручивать всю эту конструкцию к карте. Результат показан на фотографиях.

На фотографии выше становится понятно, почему видеокарты с разъёмами питания «лесенкой» несовместимы с Accelero Xtreme III

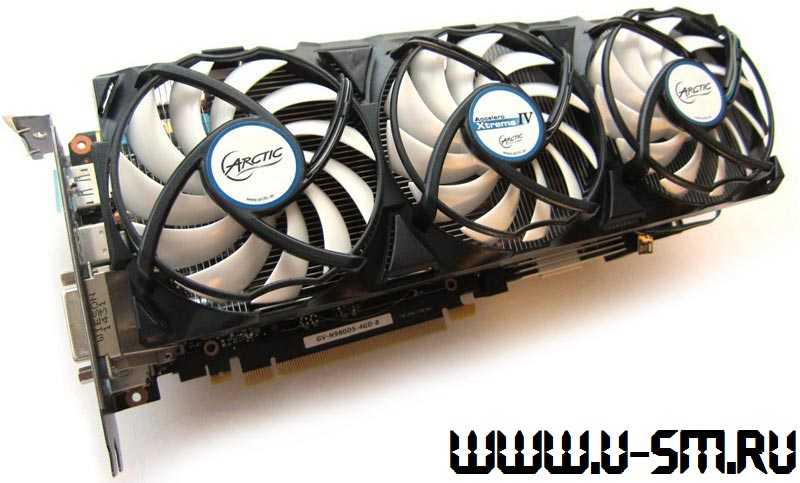

Обратите внимание, насколько значительно габариты кулера превышают размеры печатной платы GeForce GTX 670

Между основным радиатором и маленькими радиаторами на компонентах есть достаточная воздушная прослойка. Три 92-мм вентилятора обеспечивают хороший приток свежего воздуха. Как вы наверняка догадываетесь, видеокарта с кулером Accelero Xtreme III занимает не два слота, а три.

На фотографии хорошо видно, что произойдёт, если вы не будете уделять внимание правильному расположению втулок. В правой части втулка съехала из области крепления винтов

И если закрутить винт без втулки, то давление на GPU будет неравномерным, что может привести к ухудшению отвода тепла. Впрочем, эту оплошность можно легко исправить.

Ультимативно охлаждаем Radeon HD 7970. Обзор и тестирование кулера Arctic Accelero Xtreme 7970

14.02.2012 19:00

Slayer Moon

Установка кулера Arctic Accelero Xtreme 7970

Нам продемонстрируют основные шаги, что нужно проделать, дабы корректно установить кулер на видеокарту HD 7970.

Первым делом нужно снять референсную систему охлаждения, как это делать, нам не показывают, но говорят, что придётся открутить винтиков эдак 20, а дальше всё пойдёт как по маслу — главное не прилагать чрезмерных усилий, что могут навредить видеокарте.

После снятия эталонного кулера нужно очистить следы термопасты с графического ядра карты, чипов памяти и прочих мест, где она была. После нужно смешать содержимое двух имеющихся в комплекте с Arctic Accelero Xtreme 7970 пакетиков, дать массе настояться минут ~15, после чего комплектным пластиковым распределителем нанести эту субстанцию в нужные места. На фото выше это чипы памяти. После уже на них нужно аккуратно и ровно лепить радиаторы.

Далее нужно установить на радиатор чёрные штуковинки, одна из которых показана на фотографии выше. Процесс этот очень трудоёмкий, если верить автору оригинального материала.

Итог работы будет выглядеть таким вот образом:

После нужно будет проделать тоже самое с обратной стороны печатной платы видеокарты:

После этого шага можно «одевать» видеокарту на лежащую вентиляторами вниз систему охлаждения и завинчивать.

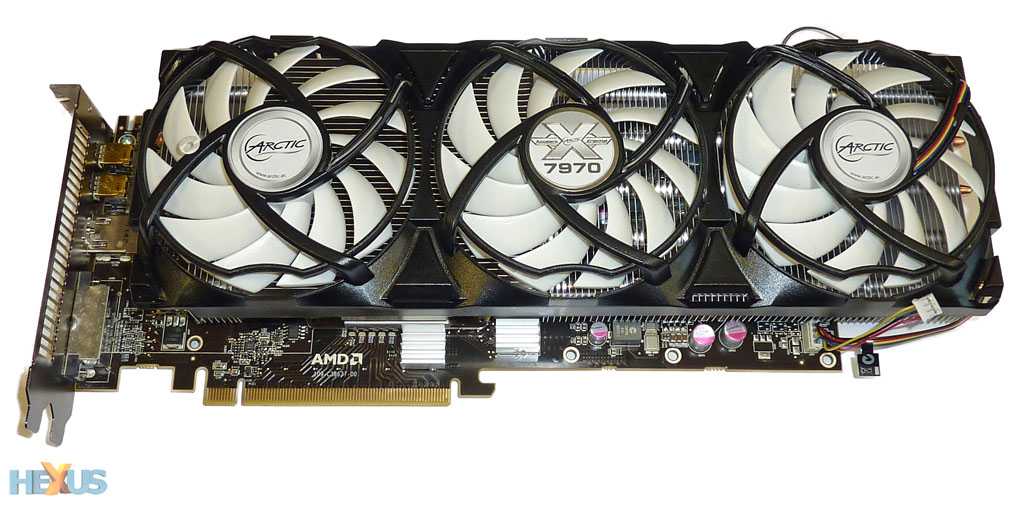

Сборка готова, глядим на законченный вид продукта:

Длина видеокарты с установленным на неё кулером Arctic Accelero Xtreme 7970 теперь составляет 305мм. Добавив к этому, что Radeon HD 7970 теперь ещё и занимает три слота, мы получаем монструозную видяху. Чтобы установить парочку таких в CFX тандем, понадобится более длинный, чем обычный, мостик CrossFire.
