⇡#Дизайн и особенности печатной платы
Если вы уже ознакомились с нашей статьёй про ASUS STRIX R9 390X OC, то дизайн новой ASUS STRIX R9 390 OC не станет открытием. Более того, эти видеокарты как две капли воды похожи друг на друга, а из отличий можно увидеть только иную маркировку на маленьком стикере с обратной стороны платы.
Ещё раз отметим, что видеокарта очень массивная и сравнительно тяжёлая – её габариты составляют 302 × 137 × 40 мм, а весит она 1080 граммов.
Разумеется, набор выходов — DVI-I (Dual-Link), HDMI 1.4а и три DisplayPort 1.2 — здесь точно такой же, как и у старшей версии.
На панели осталось место и для решётки, обеспечивающей частичный выброс нагретого воздуха за пределы корпуса системного блока, а также для подписей видеовыходов.
Два разъёма для подключения дополнительного питания здесь точно такие же – шести- и восьмиконтактный, хотя обычные версии Radeon R9 390 и R9 390X оснащаются только двумя шестиконтактными разъёмами.
Идентичен и заявленный уровень энергопотребления – по мнению инженеров ASUS, данная видеокарта может потреблять до 300 ватт электроэнергии, что на 25 ватт выше референсного значения. Тем не менее мощность блока питания, рекомендованного для системы с одной такой видеокартой, составляет такие же 600 ватт. О назначении красного и белого светодиодов, расположенных у каждого разъёма питания, мы рассказывали уже несколько раз.
Печатная плата видеокарты, собранная с использованием фирменной технологии ASUS AUTO-EXTREME, является точной копией платы ASUS STRIX R9 390X OC.
Соответственно, идентичны здесь как восьмифазная система питания графического процессора и памяти с технологией Super Alloy Power II, так и управляющий контроллер Digi+ ASP1300 производства International Rectifier.
Не претерпела изменений и система управления питанием памяти, осуществляемая посредством контроллера up1641P.
Контактные площадки интерфейса ASUS VGA Hotwire по-прежнему расположены на обратной стороне самого дальнего края печатной платы.
Дата производства 28-нм графического процессора Grenada XT нашего экземпляра ASUS STRIX 390 OC – 17-я неделя 2015 года (конец апреля).
Именно в нём и содержатся отличия от ASUS STRIX 390X OC, заключающиеся в 2560 шейдерных процессорах против 2816 и 160 текстурных блоках против 174. Количество блоков растровых операций (ROPs) не изменилось и равно 64. Иными словами, перед нами старая добрая Radeon R9 290. Правда, в ASUS повысили частоту графического процессора ASUS STRIX 390 OC в 3D-режиме с 947 у R9 290 или с 1000 МГц у референсного R9 390 до 1050 МГц. При переходе в 2D-режим частота снижается до 300 МГц одновременно со снижением напряжения с 1,180 до 0,891 В. Качество ASIC у нашего кристалла GPU видеокарты оказалось весьма низким – 68,8 %.
В плане оснащения ASUS STRIX 390 OC видеопамятью здесь и вовсе нет никаких отличий от старшей ASUS STRIX 390X OC. Распаянные только на лицевой стороне 8 Гбайт стандарта GDDR5 набраны микросхемами производства компании SK hynix с маркировкой H5GC4H24AJR T2C.
Теоретическая эффективная частота таких чипов составляет 6000 МГц, на которых память видеокарты ASUS и функционирует при напряжении 1,5 В. Соответственно, её пропускная способность при 512-битной шине составляет всё те же 384 Гбайт/с. В 2D-режиме частота памяти снижается до 600 МГц.
Резюмируем: все аппаратные отличия ASUS STRIX 390 OC от ASUS STRIX 390X OC сводятся только к отключённым блокам графического процессора и на 20 МГц меньшей частоте, что нам и подтверждает утилита GPU-Z.
BIOS видеокарты ASUS STRIX R9 390 OC вы можете скачать из файлового архива (BIOS ASUS STRIX R9 390 OC 8GB.rar).
Дизайн и конструкция

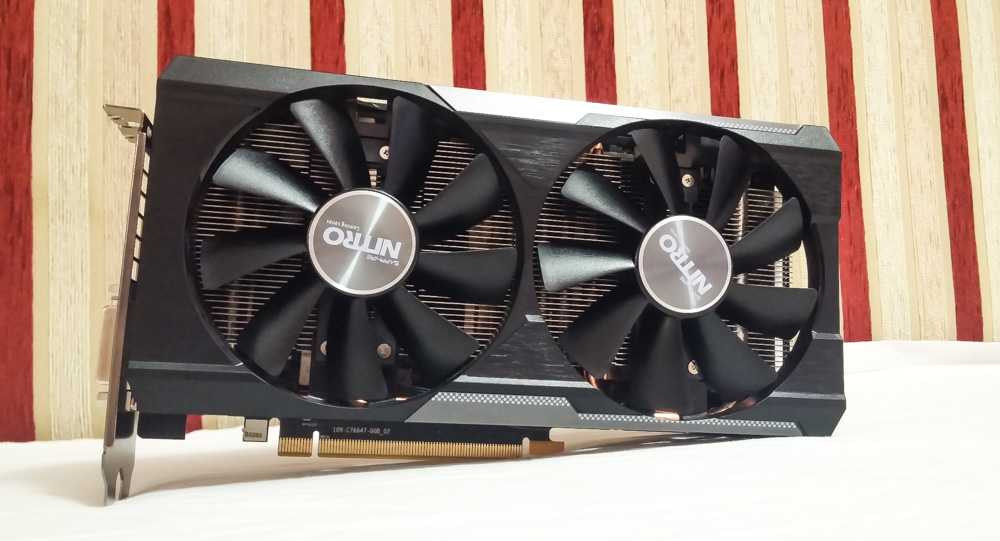

Sapphire R9 380X Nitro выглядит просто восхитительно — строгая, без кричащих элементов, с крупными крыльчатками кулеров и черным массивным бэкплейтом. Последний кроме декоративной функции принимает участие в охлаждении видеокарты и усиливает конструкцию.
Sapphire R9 380X Nitro занимает 2 слота, ее длина составляет всего 24 см, что позволяет монтировать карту в относительно компактные корпуса.
Видеокарта комплектуется системой охлаждения Dual-X, которая состоит из алюминиевого радиатора и четырех медных тепловых трубок, с поддержкой интеллектуального управления вентиляторами, обеспечивающего полупассивный режим работы. Использование сдвоенных шарикоподшипников в 10-см вентиляторах увеличивает срок службы кулеров на 80%. Более того, производитель предусмотрел возможность простой замены вентиляторов.
Радиатор массивный, но не слишком габаритный, выполнен из большого количества никелированных пластин и покрывает собой всю длину платы. Он пронизан четырьмя медными теплотрубками для эффективного отвода тепла.
Контакт радиатора с графическим чипом реализован посредством плотно прилегающей медной пластины. Не забыл производитель и об охлаждении силовых элементов и фаз питания. Последних в наличии пять штук, что дает нам некоторый запас прочности в области разгона. 4 ГБ встроенной видеопамяти Sapphire R9 380X Nitro распаяны на плате в виде восьми модулей по 512 МБ.

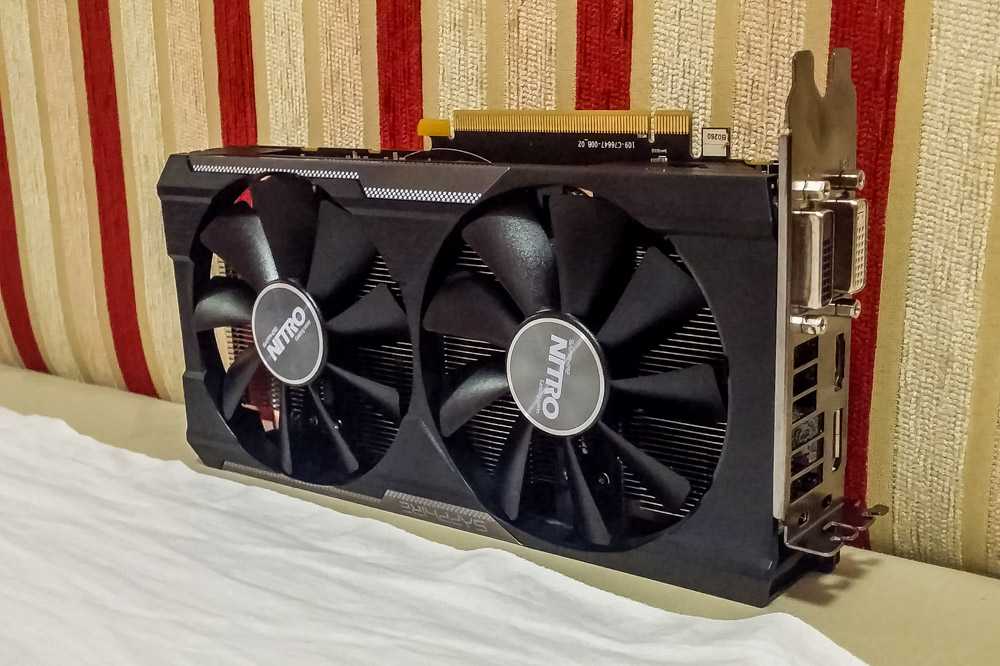

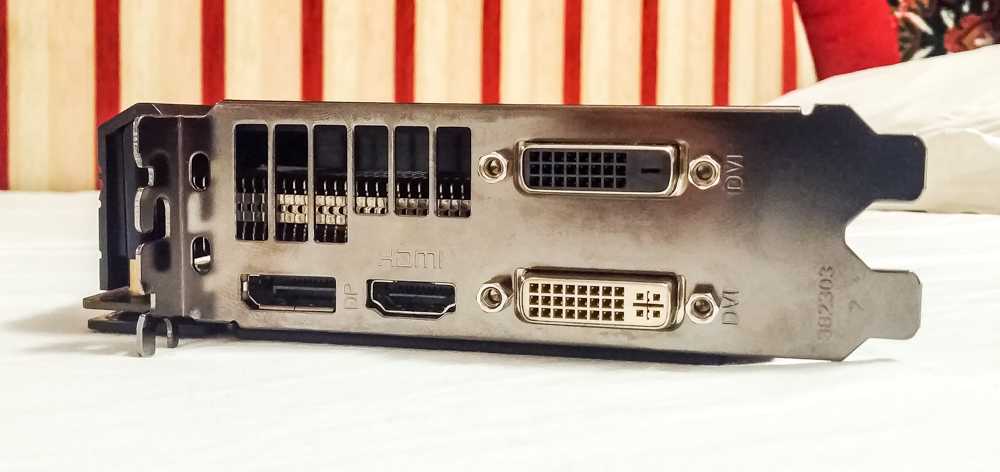

На интерфейсной панели видеокарты расположен набор портов на любой вкус, а именно:
- 2×DVI
- 1×HDMI
- 1×DisplayPort
⇡#Технические характеристики
В основе Radeon R9 380 лежит графический процессор Antigua, который на самом деле представляет собой обновление хорошо знакомого чипа Tonga (Radeon R9 285). Никаких архитектурных преобразований он не претерпел. AMD только оптимизировала энергопотребление GPU – скорее всего, за счет производственного процесса, позволяющего получить больше кристаллов, способных работать при более низком напряжении. Образовавшийся резерв мощности был потрачен на увеличение рабочей частоты с 918 до 970 МГц.
Чип Antigua, которым комплектуется Radeon R9 380, по конфигурации вычислительных блоков (1792 шейдерных ALU, 112 текстурных блоков, 32 ROP) аналогичен «порезанному» чипу Tahiti в составе Radeon R9 280, а до него – Radeon HD 7950, но отличается более узкой 256-битной шиной памяти.
Блок-схема GPU AMD Antigua (Tonga)
Однако данная версия Antigua/Tonga тоже не является полностью функциональной. Сам по себе это более крупный ASIC по сравнению с Tahiti (5 млрд и 4,313 млрд транзисторов соответственно), физически он содержит столько же вычислительных блоков (2048 шейдерных ALU, 128 текстурников) и имеет такую же конфигурацию шины памяти (6 контроллеров, общая разрядность – 384 бит). Таким образом, AMD оставила пространство для потенциального Radeon R9 380X, построенного на полностью разблокированной версии GPU Antigua/Tonga.
Еще одно изменение в спецификациях Radeon R9 380 по сравнению с R9 285 – это то, что пропускная способность оперативной памяти увеличена с 5500 до 5700 Гбит/с, а объем может достигать 4 Гбайт.
Главным соперником R9 380 назначен GeForce GTX 960 – в целом более слабый GPU по конфигурации, но работающий на более высоких частотах и обладающий меньшим энергопотреблением (120 Вт). Типичное энергопотребление R9 380, как и R9 285, составляет 190 Вт. Обе графические карты имеют рекомендованную цену $190 (США, без налогов).
| Модель | Графический процессор | Видеопамять | TDP, Вт | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Кодовое наз-вание | Число транзис-торов, млн | Тех-процесс, нм | Тактовая частота, МГц: High State / Boost State | Число пото-ковых процес-соров | Число текстур-ных блоков | Число ROP | Разряд-ность шины, бит | Тип микро-схем | Тактовая частота: реальная (эффективная), МГц | Объем, Мбайт | ||
| Radeon R9 280 | Tahiti PRO | 4313 | 28 | 827/933 | 1792 | 112 | 32 | 384 | GDDR5 SDRAM | 1250 (5000) | 3072 | 200 |
| Radeon R9 280X | Tahiti XT2 / Tahiti XTL | 4313 | 28 | 850/1000 | 2048 | 128 | 32 | 384 | GDDR5 SDRAM | 1500 (6000) | 3072 | 250 |
| Radeon R9 285 | Tonga PRO | 5000 | 28 | 918/- | 1792 | 112 | 32 | 256 | GDDR5 SDRAM | 1375 (5500) | 2048 | 190 |
| Radeon R9 380 | Antigua PRO | 5000 | 28 | 970/- | 1792 | 112 | 32 | 256 | GDDR5 SDRAM | 1425 (5700) | 2048/4096 | 190 |
Чип Antigua/Tonga отстает от продуктов NVIDIA на базе второй версии архитектуры Maxwell (к которым относится GM206) не только в энергоэффективности, но и в части поддержки новых аппаратных функций DirectX 12.
Direct X12 feature levels, слайд Microsoft
Система охлаждения
Система охлажденияSapphire Radeon R9 380X Nitro заслуживает отдельного внимания. Во-первых, сначала снимается кожух СО, который крепится пятью винтами,затем — усиливающая пластина (backplate), которая остается с обратной стороны печатной платы лишь с помощью термопрокладки, через которую отводит тепло с подсистемы питания.

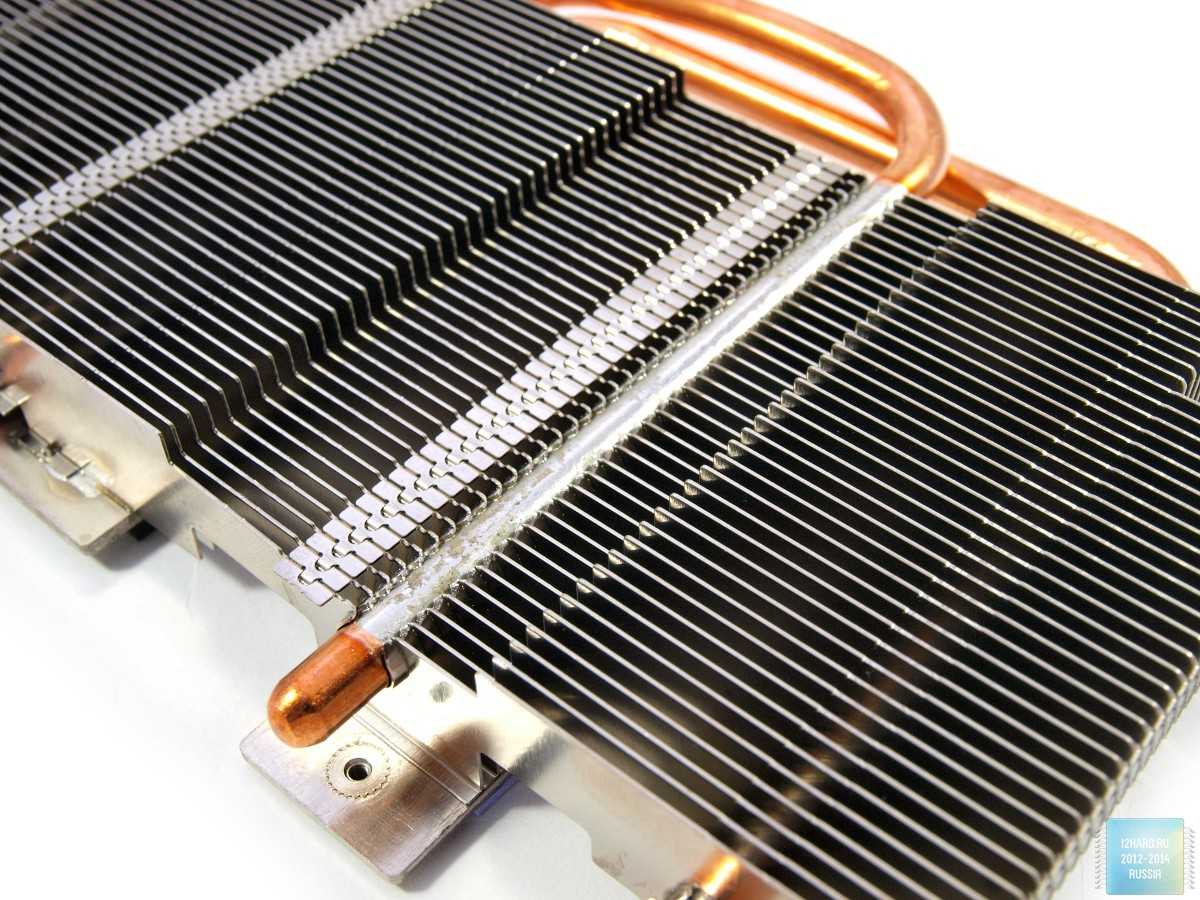

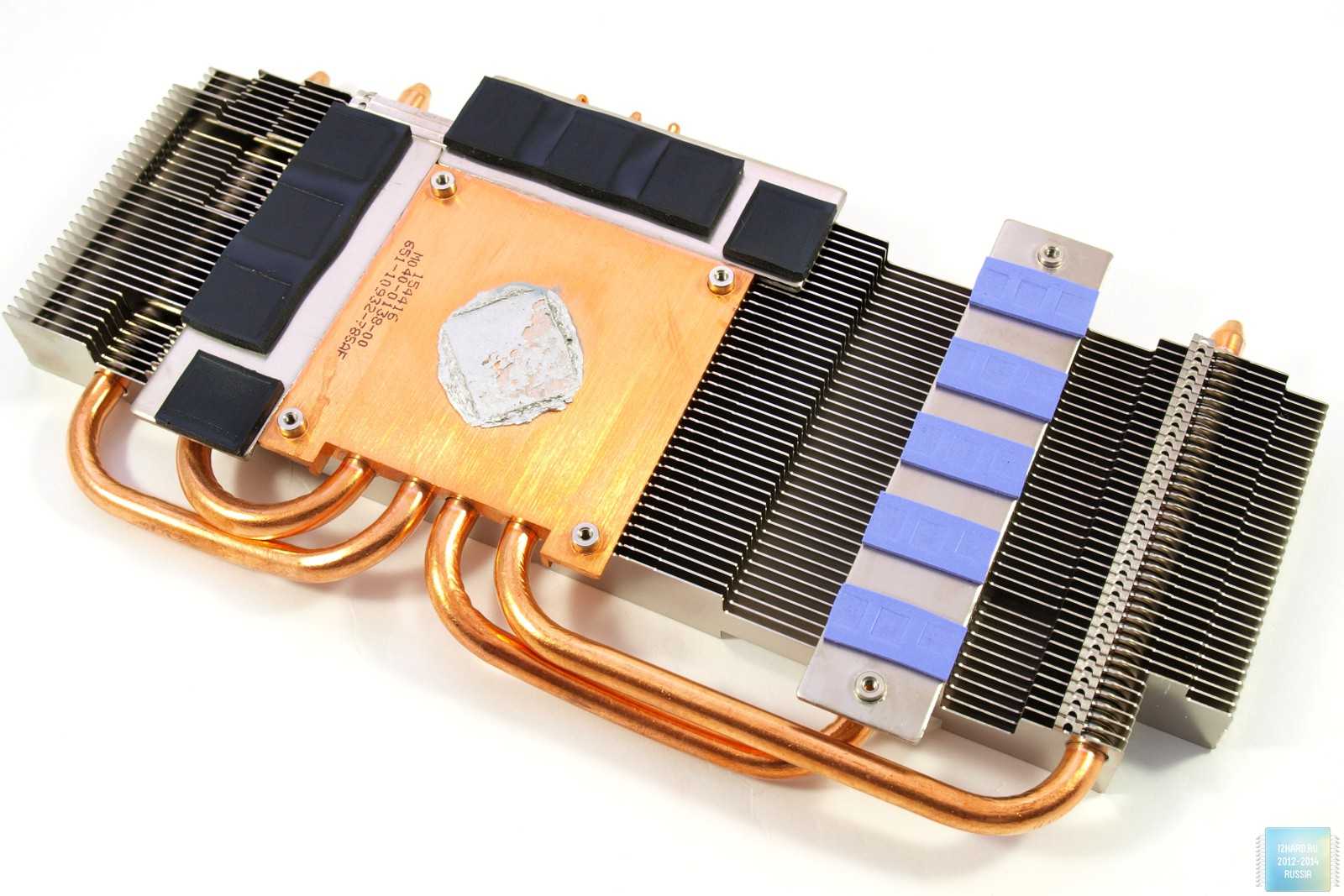

После всего вышесказаннго дело доходит и до основного радиатора. Он представляет собой цельнометаллическую односекционную конструкцию. Напаянное широкое основание служит для отвода тепла от восьми микросхем памяти через толстые черные термопрокладки.

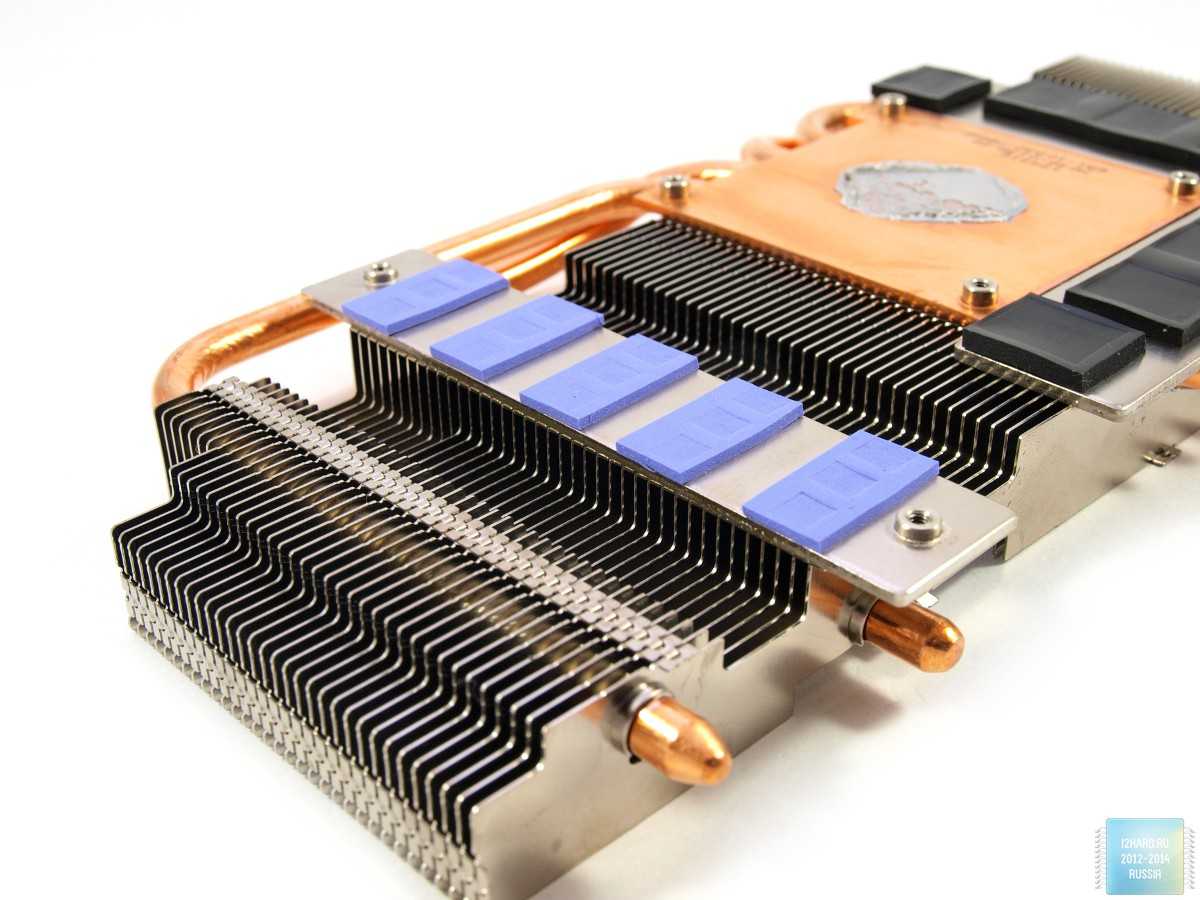

Как обычно это бывает охлаждением силовых транзисторов занимается низкопрофильный радиатор, но не в этом случае. В зоне микросхем основной охладитель имеет удлиненные ребра и напаяную медную трубку, всего их в конструкции четыре и все диаметром 6 мм.
Они качественно пропаяны в местах контакта с пластинами радиатора.

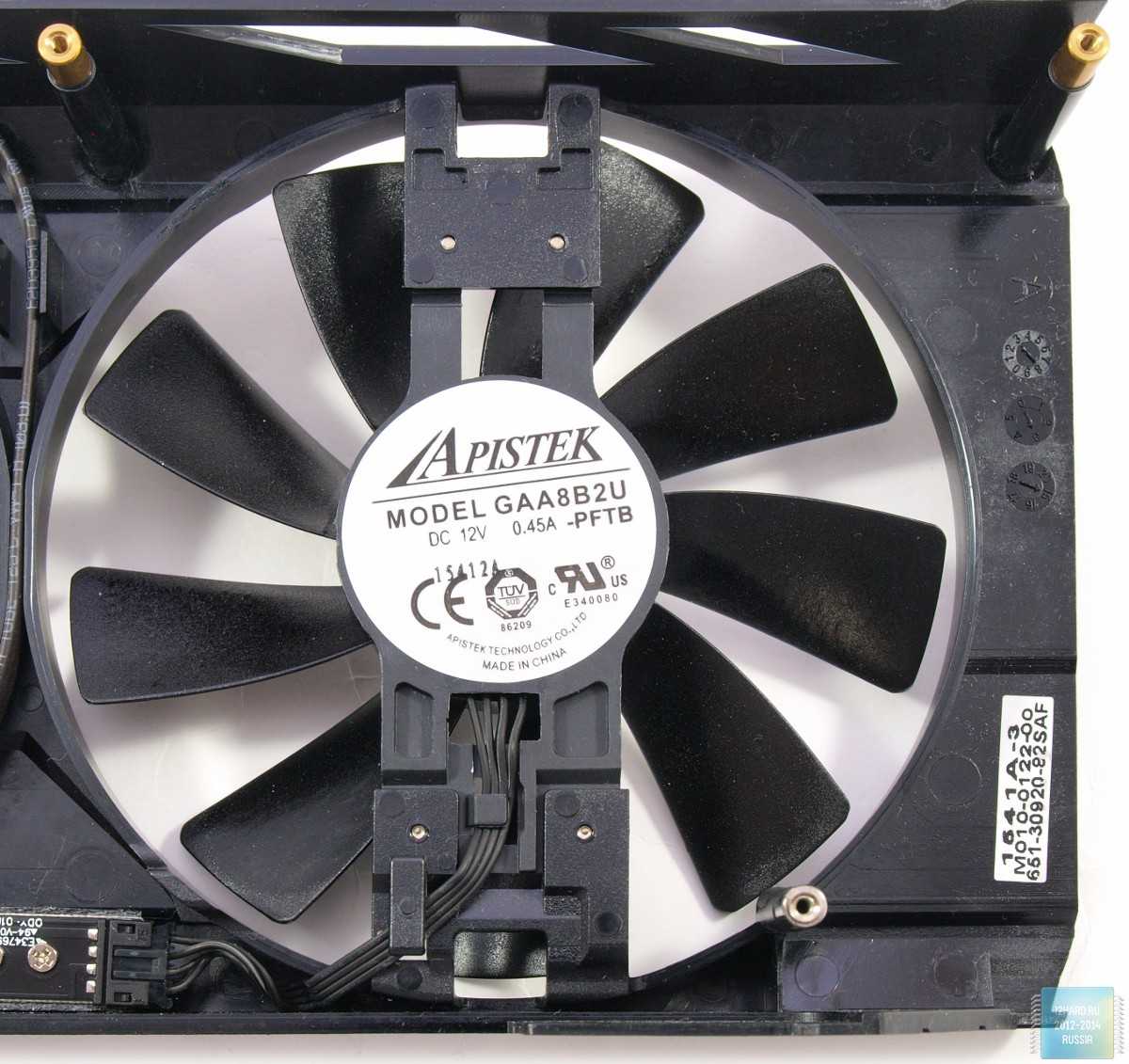

За активное воздушное охлаждение отвечают два крупных вентилятора с диаметром крыльчатки 95 мм. Они представлены компанией Apistek, модель GAA8B2U, скорость вращения составляет 0 – 3000 об/мин.

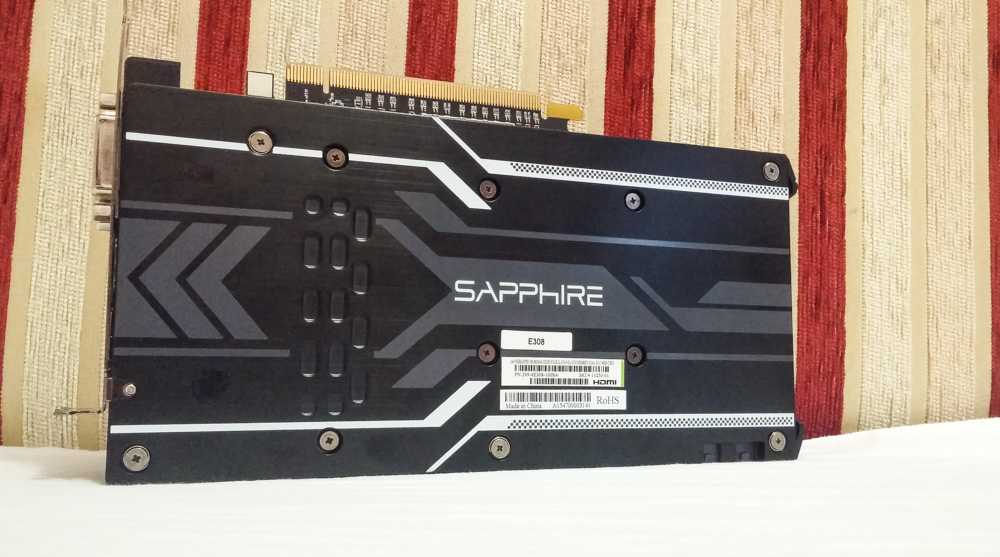

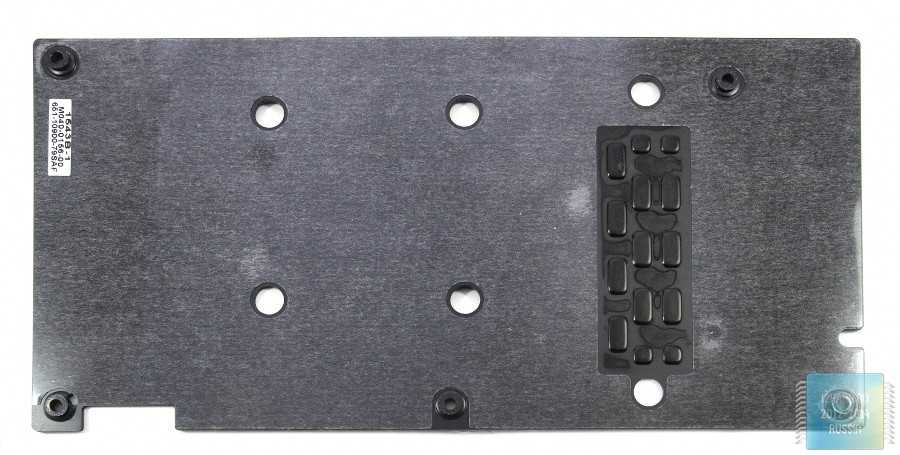

В конце стоит сказать несколько слов о бэкплейте. Вся его поврехность изолирвана для предовтращения от короткого замыкания, но имеется один участок, в котором виднеется рельефный рисунок. Разработчики решили испльзовать пластину еще как и элемент охлаждения, поскольку через черную термопрокладку она отводит тепло с силовой части, что позволяет на практике отыграть несколько градусов с подсистемы питания, что в свою очередь сопровождается более стабильной работой ивысоким разгоном.
Detailed Look
SAPPHIRE has upped its box art game over the years, with the Nitro R9 380X box featuring a menacing-looking robot — similar to the Transformer franchise. I dig the box, as it provides an easy look at what card you’re buying in the top left (the Nitro Radeon R9 380X).
It might not sound like much, but when these things are on a shelf for consumers to look at in a physical store, these little things really go a long way. In the bottom left, SAPPHIRE tells us that the Nitro Radeon R9 380X features a back plate — something that will keep the rear of the card cool, taking heat from the PCB itself — you want that.
The SAPPHIRE Nitro Radeon R9 380X is one of the best looking Radeon R9 380X cards that I’ve seen, with beautiful styling and two large fans that take considerable heat away from the elaborate heat-pipe system underneath.
The aforementioned back plate, with some SAPPHIRE branding to boot.
On the display output side of things, SAPPHIRE has provided 1 x DisplayPort, 1 x HDMI, and 2 x DVI outputs. I would’ve preferred more DisplayPort ports, but SAPPHIRE is keeping in line with the likes of AMD’s reference design.
The SAPPHIRE Nitro Radeon R9 380X only requires 2 x 6-pin PCIe power connectors.
From this vantage point, we can see the huge heat sink underneath the two fans on the Nitro Radeon R9 380X, which ensures that your card will run at less than 70C under 100% load.
⇡#Технические характеристики видеокарты и рекомендованная стоимость
Технические характеристики и стоимость видеокарты ASUS STRIX R9 390 OC приведены в таблице в сравнении с показателями «сестры» — ASUS STRIX R9 390X OC — и эталонных версий AMD Radeon R9 390 и Radeon R9 290.
| Наименование технических характеристик | ASUS STRIX R9 390X OC | ASUS STRIX R9 390 OC | AMD Radeon R9 390 | AMD Radeon R9 290 | |
|---|---|---|---|---|---|
| Графический процессор | Grenada XT (TSMC) | Grenada XT (TSMC) | Grenada XT (TSMC) | Hawaii XT (TSMC) | |
| Техпроцесс, нм | 28 (low-k) | 28 (low-k) | 28 (low-k) | 28 (low-k) | |
| Площадь кристалла, мм 2 | 438 | 438 | 438 | 438 | |
| Число транзисторов, млн | 6200 | 6200 | 6200 | 6200 | |
| Частота графического процессора, МГц | 3D | 1070 | 1050 | 1000 | 947 |
| 2D | 300 | 300 | 300 | 300 | |
| Число унифицированных шейдерных процессоров, шт. | 2816 | 2560 | 2560 | 2560 | |
| Число текстурных блоков, шт. | 176 | 160 | 160 | 160 | |
| Число блоков растровых операций (ROPs), шт. | 64 | 64 | 64 | 64 | |
| Теоретическая максимальная скорость закраски, Гпикс./с | 68,5 | 67,2 | 64,0 | 60,6 | |
| Теоретическая максимальная скорость выборки текстур, Гтекс./с | 188,3 | 168,0 | 160,0 | 151,5 | |
| Поддержка версии Pixel Shaders / Vertex Shaders | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | 5.0 / 5.0 | |
| Тип поддерживаемой памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | |
| Разрядность шины обмена с памятью, бит | 512 | 512 | 512 | 512 | |
| Эффективная частота работы видеопамяти, МГц | 3D | 6000 | 6000 | 6000 | 5000 |
| 2D | 600 | 600 | 600 | 600 | |
| Объем памяти, Мбайт | 8 192 | 8 192 | 8 192 | 4 096 | |
| Полоса пропускания видеопамяти, Гбайт/сек | 384,0 | 384,0 | 384,0 | 320,0 | |
| Пиковая потребляемая мощность в 3D режиме работы, Вт | 3D | 300 | 300 | 275 | 250 |
| 2D | н/д | н/д | н/д | 70 / 3 | |
| Требования к мощности блока питания, Вт | 600 | 600 | 600 | 600 | |
| Размеры видеокарты, мм (Д × В × Т) | 302 × 137 × 40 | 302 × 137 × 40 | н/д | 280 × 100 × 37 | |
| Вес видеокарты, г | 1 055 | 1 080 | н/д | н/д | |
| Интерфейс | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | PCI-Express x16 (v3.0) | |
| Выходы | DVI-I (Dual-Link), 1 HDMI v1.4a, 3 DisplayPort v1.2 | DVI-I (Dual-Link), 1 HDMI v1.4a, 3 DisplayPort v1.2 | DVI-I+DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2 | DVI-I+DVI-D (Dual-Link), 1 HDMI v1.4a, 1 DisplayPort v1.2 | |
| Минимальная розничная стоимость, долларов США | 440 | 340 | 329 | 239 |
Производительность
Учитывая функциональное оснащение Radeon R9 380X, еще до практических тестов несложно было предположить, что новинка окажется несколько производительнее Radeon R9 380.
В ценовом сегменте $200–250 очевидным соперником новинки AMD является GeForce GTX 960. Данному решению от NVIDIA вполне достойным оппонентом была уже Radeon R9 285. Модель Radeon R9 380 только упрочнила позиции разработчика. Решение AMD демонстрировало чуть большую производительность в большинстве ситуаций. Очевидно, что Radeon R9 380X должна закрепить успех компании в среднем классе.
По результатам замеров, Radeon R9 380X с референсными частотами оказывается на 5–10% расторопнее Radeon R9 380. Конечно, прирост есть, но все же это не радикальное улучшение производительности. Многие модели получат заводской разгон и это несколько улучшит ситуацию. Что же касается противостояния с GeForce GTX 960, то в штатном режиме «иксовая» версия адаптера с полновесным чипом Tonga имеет существенное преимущество. GeForce GTX 960 удается противостоять Radeon R9 380X только в проектах, разрабатываемых при поддержке калифорнийцев.
Впрочем, для решения NVIDIA не все так плохо, когда речь заходит о работе в форсированном режиме. GM206 имеет очень хороший частотный потенциал. После тюнинга, при содействии GPU Boost, чип непринужденно берет планку в 1500 МГц.
Тестирование, игровые тесты
Сравнение с GTX 960
Видеокарта Radeon R9 380X номинально может использоваться для компьютерных игр с разрешением 1440p. По заверениям производителей карта обещает достаточный уровень производительности, хоть не с максимальным, но с довольно высоким качеством графики.
GTX 760 vs GTX 960 vs R9 380X
Тестовая конфигурация:
- Процессор Intel Core i7-5960X;
- Системная плата Asus X99 Deluxe;
- Память Corsair Vengeance LPX DDR4;
- SSD Intel 730-й серии емкостью 480 Гбайт;
- ОС Windows 8.1 Pro.
В играх был запущен встроенный тест с настройками по умолчанию. Специализированные функции отключены. Разрешение 2560×1440 точек.
Обзор Radeon R9 200 Series
Комплектация
Продукт поставляется в небольших картонных упаковках в размере чуть более 20 см. Лицевая сторона имеет глянцевую поверхность. В комплекте вы найдете:
- компакт-диск с программным обеспечением;
- мост CrossRireX;
- четырехпиновый переходник Molex на 6 pin PCI-Express;
- карту Sapphire Select Club;
- инструкцию с подробным описанием установки и работы с продуктом;
- кабель-переходник с VGA D-Sub на DVI-I;
- специальную наклейку Fueled by Sapphire;
- HDMI-кабель.
Внешний вид
Видеокарта AMD Radeon R9 200 Series имеет длину 21 см. Система охлаждения стандартная – алюминиевый радиатор, на котором размещены 2 кулера по 80 мм в диаметре. Основой адаптера является текстолит черного цвета. Чехол, который покрывает систему охлаждения также выкрашен в черный цвет.
При установке в корпус компьютера карта на задней панели имеет несколько разъемов: DVi x2, DisplayPort, HDMI. Рядом с разъемами имеется ряд специальных отверстий для вывода горячих масс воздуха.
Система охлаждения основана на паре тепловых трубок по 8 мм в диаметре. Кристалл графического ядра располагается на медной площадке, расположенной в алюминиевом пятаке. Пятак выполняет функцию теплоотвода для других модулей, расположенных под ним.
Сам радиатор разделен на 2 части, по каждой из которых проходит теплоотводная трубка. Питается процессор фазами DrMOS, которых всего 4. Кристалл имеет защитную рамку.
Тестирование
Тестовый стенд:
- Процессор: Intel Core i7-4790K @4,5 ГГц
- Процессорный кулер: Corsair H75
- Материнская плата: MSI Z97 MPOWER
- Накопитель: OCZ Vertex 3, 360 Гбайт
- Оперативная память: DDR3-2133, 2x 8 Гбайт
- Блок питания: LEPA G1600, 1600 Вт
- Периферия: , ROCCAT ARVO, ROCCAT SAVU
- Операционная система: Windows 10 х64
Анализ игровой производительности
Перейдем к основному параграфу этого материала. Производитель позиционирует Radeon R9 380X в качестве идеального решения для игр в разрешении WQHD. В принципе, все логично. Архитектура GCN очень отзывчива к росту нагрузки, а без 4 Гбайт памяти в 1440p ловить особо нечего. То ли еще будет, уже начали выходить игры, в которых 2 Гбайт не хватает даже в Full HD.
Для анализа игровой производительности я выбрал 11 современных игр и протестировал XFX Radeon R9 380X в трех разрешениях: Full HD (1920х1080, 1080p), WQHD (2560×1440, 1440p) и Ultra HD (3840×2160, 2160p). Использовались максимальные настройки качества графики (за исключением очень требовательных Assassin’s Creed Unity и Assassin’s Creed Syndicate), но без применения фирменных технологий AMD и NVIDIA (TressFX, HairWorks, God Rays и прочих «фич»). Отметку в 30 FPS будем считать минимально допустимым уровнем играбельности. Все, что ниже — неиграбельно.
Начнем, пожалуй, с самых ресурсоемких приложений современности. А именно с двух версий Assassin’s Creed. Работают они на одном движке, кстати. Это заметно невооруженным взглядом, так как при одинаковом уровне настроек качества графики средний FPS в играх оказался сопоставимым, хотя многие игровые журналисты отмечают, что по качеству изображения Unity выглядит лучше. Понятно, что Assassin’s Creed — это конвейер. Но за год, на мой взгляд, разработчики могли бы и лучше оптимизировать игру, ведь за отведенное время никаких прорывных технологий ни со стороны AMD, ни со стороны NVIDIA не вышло.
⇡#Энергопотребление, температура, разгон
Наш образец SAPPHIRE NITRO R9 380 довольно неплохо разогнался – до 1095 МГц по частоте GPU и до 5700 МГц по эффективной частоте видеопамяти.
На референсных частотах видеокарта остается в пределах энергопотребления, заданных Radeon R9 285, и разгон несущественно повлиял на полученные числа. GeForce GTX 960, как и следовало ожидать, проявил себя как более экономичный видеоадаптер.
Открытый кулер SAPPHIRE NITRO R9 380 обеспечивает чипу Antigua/Tonga вполне комфортный температурный режим на штатных частотах при автоматическом контроле скорости вентиляторов. У системы охлаждения есть запас мощности для разгона, но существенно снизить температуру можно лишь ценой неприемлемо высокого уровня шума.
`
⇡#Тестовый стенд, методика тестирования
| Конфигурация тестовых стендов | |
| CPU | Intel Core i7-5960X @ 4 ГГц (100×40) |
| Материнская плата | ASUS RAMPAGE V EXTREME |
| Оперативная память | Corsair Vengeance LPX, 2133 МГц, 4×4 Гбайт |
| ПЗУ | Intel SSD 520 240 Гбайт |
| Блок питания | Corsair AX1200i, 1200 Вт |
| Система охлаждения CPU | Thermalright Archon |
| Корпус | CoolerMaster Test Bench V1.0 |
| Монитор | NEC EA244UHD |
| Операционная система | Windows 8.1 Pro X64 |
| ПО для GPU AMD | Catalyst Omega 15.15.1004 |
| ПО для GPU NVIDIA | 353.06 |
Энергосберегающие технологии CPU во всех тестах отключены. В настройках драйвера NVIDIA в качестве процессора для вычисления PhysX выбирается CPU. В настройках AMD настройка Tesselation переводится из состояния AMD Optimized в Use application settings.
| Бенчмарки: синтетические | |||
| Программа | Настройки | Полноэкранное сглаживание | Разрешение |
| 3DMark 2011 | Тест Extreme | – | – |
| 3DMark | Тест Fire Strike (не Extreme) | – | – |
| Unigine Heaven 4 | DirectX 11, макс. качество | MSAA 4x | 1920×1080 / 2560×1440 |
| Бенчмарки: игры | |||
| Программа | Настройки | Полноэкранное сглаживание | Разрешение |
| Tomb Raider, встроенный бенчмарк | Макс. качество | SSAA 4x | 1920 × 1080 / 2560 × 1440 / 3840 × 2160 |
| Crysis 3 + FRAPS | Макс. качество. Начало миссии Post Human | MSAA 4x | |
| Metro: Last Light, встроенный бенчмарк | Макс. качество | SSAA 4x | |
| Company of Heroes 2, встроенный бенчмарк | Макс. качество | SSAA 4x | |
| Battlefield 4 + FRAPS | Макс. качество. Начало миссии Tashgar | MSAA 4x + FXAA | |
| Alien: Isolation | Макс. качество | SMAA T2X | |
| Far Cry 4 + FRAPS | Макс. качество. Локация Banapur (первая деревня) | MSAA 4x | |
| GTA V, встроенный бенчмарк | Макс. качество | MSAA 4x + FXAA | |
| The Witcher 3: Wild Hunt + FRAPS | Макс. качество (Temporal AA отключен для совместимости с CrossFire). Локация Kaer Morhen | FXAA |
| Бенчмарки: вычисления | |
| Программа | Настройки |
| DXVA Checker | Decode benchmark. H.264, H.265. Файлы 1920х1080p (битрейт видео ~3000 Кбит/с), 3840×2160p (битрейт видео ~7500 Кбит/с). Microsoft H264 Video Decoder (H.264), LAV Video Decoder (H.265), ускорение на аппаратном кодеке GPU (DXVA2) |
| LuxMark 2.0 X64 | Сцена Room (Complex Benchmark) |
| Sony Vegas Pro 13 | Бенчмарк Sony для Vegas Pro 11, продолжительность – 65 с, рендеринг в XDCAM EX, 1920× |
| CompuBench CL Desktop Edition X64, Ocean Surface Simulation | – |
| CompuBench CL Desktop Edition X64, Particle Simulation – 64K | – |
| SiSoftware Sandra 2020, Scientific Analysis | Open CL, FP32/FP64 |
Скачать драйвера
При переустановке операционной системы пользователям необходимо установить драйвер для AMD Radeon R9 200 Series, чтобы система смогла определить это устройство и работать с ним в дальнейшем.
Если вы покупали новую видеокарту в магазине, то сделать это будет достаточно просто – вставьте компакт-диск в дисковод и запустите установку программы. В том случае, если диска у вас нет, драйвер можно скачать на официальном сайте компании AMD.
Для Windows 10
Размер файла: ~25.00 МБВерсия драйвера: 18.11.1 от 8.11.2018;Язык: РусскийОперационная система: Windows 10 32/64-bit, Windows 7 32/64-bit, Windows 8.1 32/64-bit, Windows 8 32/64-bit, Windows Vista
AMD Radeon R9 380X
Для новой видеокарты используется графический процессор Antigua с архитектурой GCN 1.2, который также известен как Tonga. Чип изготавливается по нормам 28 нм и содержит порядка 5 млрд. транзисторов. В данном случае применяется полновесная версия GPU, в которой доступны все 2048 вычислительных блоков, которые номинально предусмотрены разработчиками. Чип также имеет 128 текстурных модуля и 32 блока растеризации.
Рекомендованная тактовая частота GPU – 970 МГц и выше. Для видеокарты используется 256-битовая шина памяти. Вопрос ширины магистрали активно начал обсуждаться, как только стало известно, что AMD планирует к выходу R9 380X. Оптимисты настаивали на том, что производитель будет использовать для этой видеокарты 384-битовый интерфейс, но AMD все же предлагает шину с разрядностью 256 бита. Radeon R9 380X оснащается 4 ГБ памяти GDDR5, которая работает на эффективной частоте 5700 МГц. С учетом конфигурации шины, пропускная способность подсистемы локальной ОЗУ в этом случае составляет 184 ГБ/c. Модификации с меньшим объемом памяти не будут предлагаться. При неизменно увеличивающихся требованиях в новых играх к объему буфера, видеокарты с 2 ГБ в среднем классе выглядят уже не столь привлекательно.
| Radeon R9 380X | Radeon R9 380 | GeForce GTX 960 | |
| Наименование кристалла | Antigua (Tonga) | Antigua (Tonga) | GM206 |
| Техпроцесс производства, нм | 28 | 28 | 28 |
| Площадь кристалла, мм² | 366 | 366 | 228 |
| Количество транзисторов, млрд | 5,0 | 5,0 | 2,94 |
| Тактовая частота GPU, МГц | 970 | 970 | 1126+ |
| Количество потоковых процессоров | 2048 | 1792 | 1024 |
| Количество текстурных блоков | 128 | 112 | 64 |
| Количество блоков растеризации | 32 | 32 | 32 |
| Память (тип, объем), МБ | GDDR5, 4096 | GDDR5, 2048/4096 | GDDR5, 2048/4096 |
| Шина памяти, бит | 256 | 256 | 128 |
| Эффективная тактовая частота памяти, МГц | 5700 | 5500 | 7010 |
| Пропускная способность памяти, ГБ/c | 182 | 176 | 112,2 |
| Тепловой пакет (TDP), Вт | 190 | 190 | 120 |
Типичное энергопотребление видеокарты заявлено на уровне 190 Вт. Такой же пакет номинально имеет и R9 380. Для подключения дополнительного питания понадобится пара 6-контактных разъемов.
Видеокарта поддерживает API DirectX 12, Vulkan и Mantle, а также весь набор последних графических разработок AMD. В плане функциональности новинка ничем не отличается от Radeon R9 380.
По классификации AMD, видеокарта Radeon R9 380X, как и младшая модель, номинально может использоваться для игр с разрешением 1440p. При этом производитель обещает достаточную производительность, пусть не с максимальным, но высоким качеством графики.
Сравнение характеристик
| AMD Radeon RX 580 | AMD Radeon R9 380X | |
|---|---|---|
| Архитектура | GCN 4.0 | GCN 3.0 |
| Кодовое имя | Polaris 20 | Antigua |
| Дизайн | Radeon RX 500 Series | AMD Radeon R9 300 Series |
| Поколение GCN | 4th Gen | |
| Дата выпуска | 18 April 2017 | 19 November 2015 |
| Цена на дату первого выпуска | $229 | $229 |
| Место в рейтинге | 203 | 217 |
| Цена сейчас | $169.99 | $528.44 |
| Тип | Desktop | Desktop |
| Соотношение цена/производительность (0-100) | 76.21 | 15.61 |
| Частота ядра в режиме Boost | 1340 MHz | 970 MHz |
| Количество конвейеров Compute | 36 | 32 |
| Частота ядра | 1257 MHz | |
| Производительность с плавающей точкой | 6.2 TFLOPs | 3,973 gflops |
| Технологический процесс | 14 nm | 28 nm |
| Количество шейдерных процессоров | 2304 | 2048 |
| Pixel fill rate | 42.88 GP/s | |
| Render output units | 32 | |
| Stream Processors | 2304 | 2048 |
| Скорость текстурирования | 192.96 GTexel/s | 124.2 GTexel / s |
| Texture Units | 144 | |
| Энергопотребление (TDP) | 185 Watt | 190 Watt |
| Количество транзисторов | 5,700 million | 5,000 million |
| Видеоразъёмы | 1x HDMI, 3x DisplayPort | 2x DVI, 1x HDMI, 1x DisplayPort |
| Поддержка DisplayPort | ||
| Поддержка Dual-link DVI | ||
| HDMI | ||
| VGA | ||
| Eyefinity | ||
| Количество Eyefinity-дисплеев | 6 | |
| CrossFire без мостика | ||
| Интерфейс | PCIe 3.0 x16 | PCIe 3.0 x16 |
| Длина | 241 mm | 221 mm |
| Рекомендованный блок питания | 500 Watt | |
| Дополнительные разъемы питания | 1x 8-pin | 2 x 6-pin |
| Шина | PCIe 3.0 | |
| Форм-фактор | Full Height / Full Length | |
| DirectX | 12 | 12 |
| OpenCL | 2.0 | 2.0 |
| OpenGL | 4.5 | 4.5 |
| Vulkan | ||
| Mantle | ||
| Максимальный размер памяти | 8 GB | 4 GB |
| Пропускная способность памяти | 256 GB/s | 182.4 GB/s |
| Ширина шины памяти | 256 bit | 64 bit |
| Частота памяти | 8000 MHz | 970 MHz |
| Тип памяти | GDDR5 | GDDR5 |
| Память с высокой пропускной способностью (HBM) | ||
| 4K H264 Decode | ||
| 4K H264 Encode | ||
| AMD Eyefinity | ||
| AMD Radeon Chill | ||
| AMD Radeon ReLive | ||
| AppAcceleration | ||
| CrossFire | ||
| FreeSync | ||
| H265/HEVC Decode | ||
| H265/HEVC Encode | ||
| HDMI 4K Support | ||
| LiquidVR | ||
| PowerTune | ||
| TrueAudio | ||
| Unified Video Decoder (UVD) | ||
| Video Code Engine (VCE) | ||
| Virtual Super Resolution (VSR) | ||
| VR Ready | ||
| DDMA audio | ||
| FRTC | ||
| HD3D | ||
| ZeroCore |
Radeon R9 380X tech specs
Rather than being a cut-down R9 390, the Radeon R9 380X is a beefed-up R9 380: more stream processors, more memory, faster memory and core clocks, et cetera. Where the R9 380 offers GPU clock speeds up to 970MHz and a pricier 4GB memory option, those are both the starting point for the new card. The Radeon R9 380X is basically the Tonga GPU (which first appeared in the older R9 285) unleashed—which, as one of AMD’s newer GPU architectures, means it has full support for all the latest Radeon software features, like FreeSync, Frame Rate Target Control, and Virtual Super Resolution.
The chart above shows nitty-gritty details for the reference R9 380X, but don’t expect to see cards packing those specs on store shelves today. AMD says the first wave of R9 380X products will be overclocked, custom-cooled models by a wide range of AMD partners like VisionTek, Asus, XFX, Gigabyte, HIS, PowerColor, and VTX3D, with prices for custom variants starting around $240.
There’s no doubt about it: Sapphire’s cooling solutions are rapidly shaping up to be one of the best around, and the thermal control it provides helped Sapphire crank this card’s core clock speed to 1040MHz and its memory clocks up to 6GBps. AMD says most of the 380X cards available on day one will feature 50MHz to 60MHz overclocks, much like this one.
Sapphire’s Nitro R9 380X features many other niceties as well: thick copper heatpipes, dual ball-bearing fans, black diamond chokes, a card-length heatsink with horizontal fins, and an eye-catching backplate with a deliciously futuristic design. It’s a sturdy, premium-feeling card.
Connectivity-wise, there’s DVI-D, DVI-I, HDMI, and DisplayPort, the last of which is a must-have if you’re considering going with a FreeSync display (which is recommended if you plan on using it for 1440p gaming, the niche AMD’s pushing it for). The R9 380X requires a pair of 6-pin connectors to draw power, with a 190-watt TDP rating.
Внешний вид
Многие видеокарты имеют броский внешний вид, и модель Sapphire Radeon R9 380X Nitro не стала исключением. Сразу же в глаза бросаются два крупных 100 мм вентилятора, накрывающие графический ускоритель почти целиком, но невзрачным пластиковым кожухом с простым орнаментом.
Противоположна сторона тоже заслуживает внимания. Модель оборудована усиливающей пластиной, которая обычно предотвращает видеокарту от прогибания текстолита, однако, разработчики подготовили нам один приятный сюрприз, о котором мы расскажем в разделе системы охлаждения.
Sapphire Radeon R9 380X Nitro имеет демократичные размеры, несмотря на первое наше с ней знакомство. Длина графического ускорителя составляет 238 мм, а ширина – 125 мм. В системном корпусе новинка перекроет два слота расширения.
Вид сбоку демонстративно открывает пластиковый кожух с ромбовидными прорезями, сделанными скорее для визуального эффекта, нежели для беспрепятственного выхода горячего воздуха.
Новинка отметилась привычными видеовыходами на задней интерфейсной панели, которые для многих видеокарт линейки AMD стали эталонными:
- один DVI-D;
- один DVI-I;
- один HDMI 2.0;
- один DisplayPort 1.2.
Одной из приятных особенностей видеокарты является переключатель BIOS между двумя микросхемами, правда, он выполнен в виде обычного ползунка, а не кнопки с красочной подсветки UEFI, но не будем это считать изъяном, все же само наличие данного «рычажка» явление редкое, но очень полезное: ведь в одном случае можно зашить BIOS с более высокими тактовыми частотами, в другом – с низкой скоростью вращения вентиляторов для достижения пониженного уровня шума.
Помимо разъема PCI-Express новинка получает дополнительное питание с помощью двух шестиконтактных разъемов, которые расположены на краю печатной платы и для удобства развернуты защелками вверх.
⇡#Упаковка и комплектация
Отличить ASUS STRIX R9 390 OC от ASUS STRIX R9 390X OC по картонной коробке весьма сложно, поскольку оформлена она в точно таком же стиле и отличается только отсутствием буквы X в названии модели видеокарты.
Даже с обратной стороны коробки картина точь-в-точь такая же, поэтому при покупке лучше убедиться, что вы приобретаете именно ту модель, по стикеру на одной из боковых сторон.
Внутреннее содержимое упаковки, за исключением самой видеокарты, дополнительно запечатано в плоскую коробочку с золотистой надписью на лицевой стороне.
Внутри неё находятся кабель-разветвитель для подключения дополнительного питания, компакт-диск с драйверами и программным обеспечением, наклейка с логотипом STRIX и краткая пошаговая инструкция по установке.
Как и «сестра», ASUS STRIX R9 390 OC выпускается в Китае, и на неё предоставляется трёхлетняя гарантия. За рубежом она стоит от 340 долларов США, что сразу на 100 долларов, или 23 %, дешевле модели ASUS STRIX R9 390X OC ($440). Иначе говоря, за то, чтобы купить ASUS STRIX R9 390X OC вместо ASUS STRIX R9 390 OC, придётся заплатить почти на 30 % больше. В России ситуация немного другая: 390X OC стартует от 33 500 рублей, а за героиню сегодняшней статьи придется отдать не менее 27 700 рублей. Разница составляет менее 6 000 рублей, или чуть меньше 20 %, что уже не так критично, но всё равно ощутимо.
XFX Radeon R9 380X DD Black Edition OC
Для изучения возможностей Radeon R9 380X на практике мы использовали оригинальную версию видеокарты – XFX Radeon R9 380X DD Black Edition OC.
Частота графического процессора увеличена до 1030 МГц, вместо рекомендованных 970 МГц. 4 ГБ памяти также ускорены производителем – до 5800 МГц. Версия утилиты GPU-Z 0.8.6 определяет принадлежность адаптера к серии Radeon R0 380, пока не знает об «иксовой» модификации. При этом количество функциональных блоков определяется верно.
Видеокарта оснащена оригинальным двухслотовым кулером с радиаторным блоком из алюминиевых пластин, связанных четырьмя 6-миллиметровыми тепловыми трубками.
Кассета продувается парой осевых вентиляторов. В целом конструкция кулера достаточно привычна.
Для подключения питания предусмотрено два 6-контактных разъема, расположенных у задней кромки. На интерфейсной панели четыре видеовыхода – DVI-I, DVI-D, а также полноформатные HDMI и DisplayPort.
Кулер весьма эффективен, хотя и шумноват под нагрузкой. Во время игровых сессий температура GPU повышалась всего до 61 градуса, при этом вентиляторы вращались со скоростью до 2650 об/мин.
Заключение
Radeon R9 380X отлично вписывается в графическую линейку AMD. Видеоускортель обеспечивает хорошую производительность в видеоиграх при разрешении Full HD. GPU c увеличенным количеством вычислителей, 4 Гб видеопамяти позволяют экспериментировать с режимом 1440p, но все же для тяжелых ресурсоемких игровых проектов дл стабильной работы стоит подобрать оптимальные настройки качества. с настройками качества. При максимальных настройках производительности видеокарты не всегда хватает, но в режимах с высоким качеством показатели фпс вполне приемлемы.
AMD указывает стоимость в 259 евро за видеоадаптеры без разгона и 269 евро за видеокарты Radeon R9 380X с разгоном. В ценовом сегменте модель располагается между GeForce GTX 960 и GTX 970. Видеокарта поддерживает API DirectX 12, Vulkan и Mantle и весь набор последних графических разработок от компании AMD. В плане функциональности графический ускоритель практически не отличается от Radeon R9 380.
Заключение
Наше знакомство с видеокартой Sapphire Radeon R9 380X Nitro подходит к концу. Стоит отметить, что разработчики взяли самые лучшие наработки по современным графическим ускорителям, а именно использование усиливающей пластины, контактирующей через термопрокладку с силовой частью, два крупных вентилятора, грамотную и компактную компоновку элементов на печатной плате и эффективную систему охлаждения, и применили все это на своей новой модели. Не стоит забывать и про заводской разгон, который никогда не бывает лишним и расширенную фирменную гарантию, насчитывающую три года.
Если говорить о производительности в играх, то Sapphire Radeon R9 380X Nitro заполонила нишу между GeForce GTX 960 и GTX 970, которая определенное время пустовало. По этой причине новинка позволяет абсолютно комфортно играть во все современные новинки даже при высоком разрешении 1440р, а вот для 4К форматов героиня будет слабовата.
Плюсы:
- Заводской разгон;
- Эффективная и малошумная система охлаждения система охлаждения;
- Хороший уровень производительности;
- Опорная пластина на обратной стороне текстолита;
- Поддержка двух микросхем BIOS.
