Enermax ets-f40-fs silent edition, solid black und argb im triple-test

Упаковка и комплектация

Для оформления упаковки ETS-T40 Fit были выбраны кремово-голубые тонабез какой-либо агрессии и намекана топовый продукт внутри коробки. На лицевой грани упаковки представлено изображение кулера и указан его TDP до 180 Вт. Отдельным пунктом подчеркивается 100% совместимость с модулями памяти. Тыльная сторона коробки содержит описание особенностей охладителя.

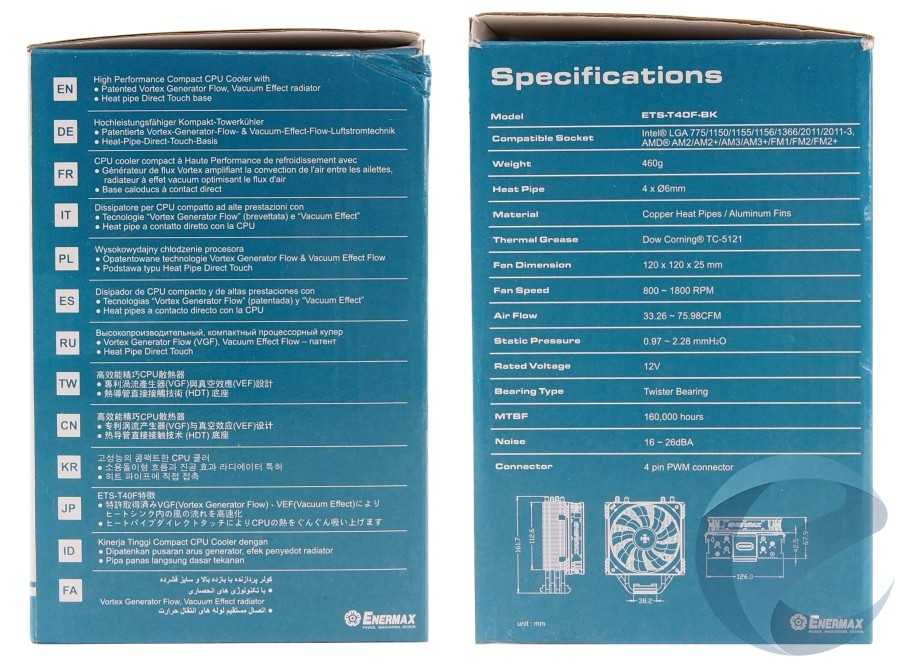

Технические характеристики и габариты ETS-T40 Fit указаны на боковой грани упаковки. К нам коробка с ETS-T40 Fit приехала несколько помятой и со следами распаковки. Этот факт мы подчеркивает не зря. Дело в том, что нигде на упаковке с кулером нет указаний, что ETS-T40 Fit поддерживает платформу AMD AM4. Но этот недочет был устранен компанией Enermax путем докомплекта уже имеющихся систем охлаждений ETS-T40 Fit комплектом креплений под Socket AM4. Это и есть та причина, почему коробка с ETS-T40 Fit имеет среды вмешательства вовнутрь — доложенный комплект креплений лежит прямо под верхней крышкой коробки.

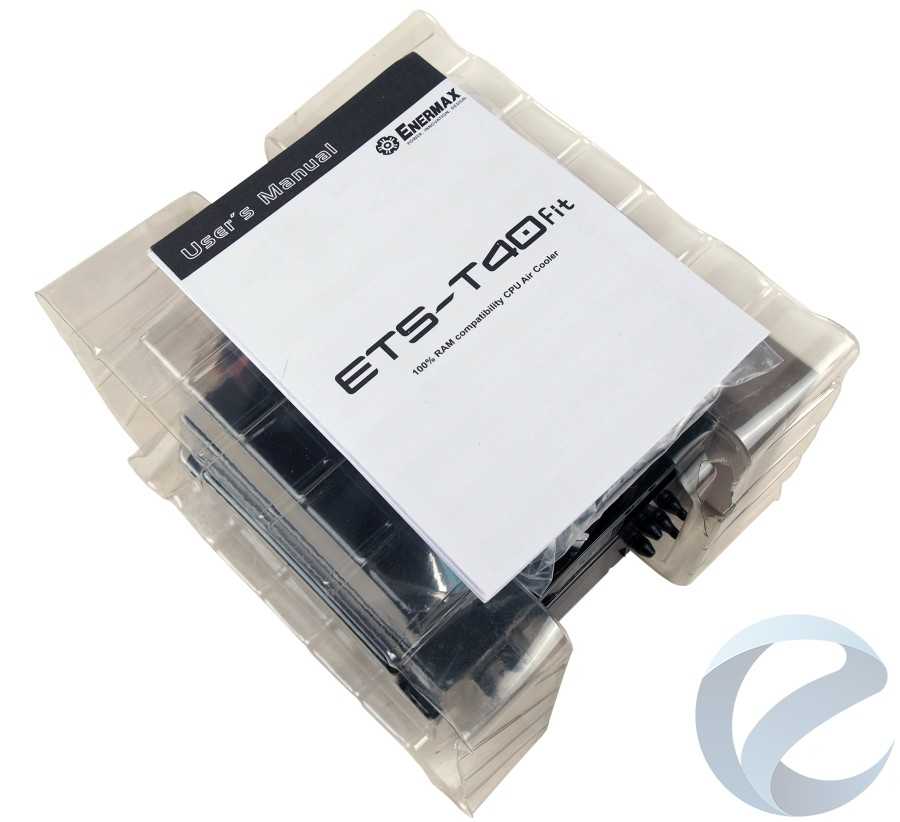

Для сохранности кулера ETS-T40 Fit используются две пластиковые формы, позволяющие защитить изделие от механических повреждений.

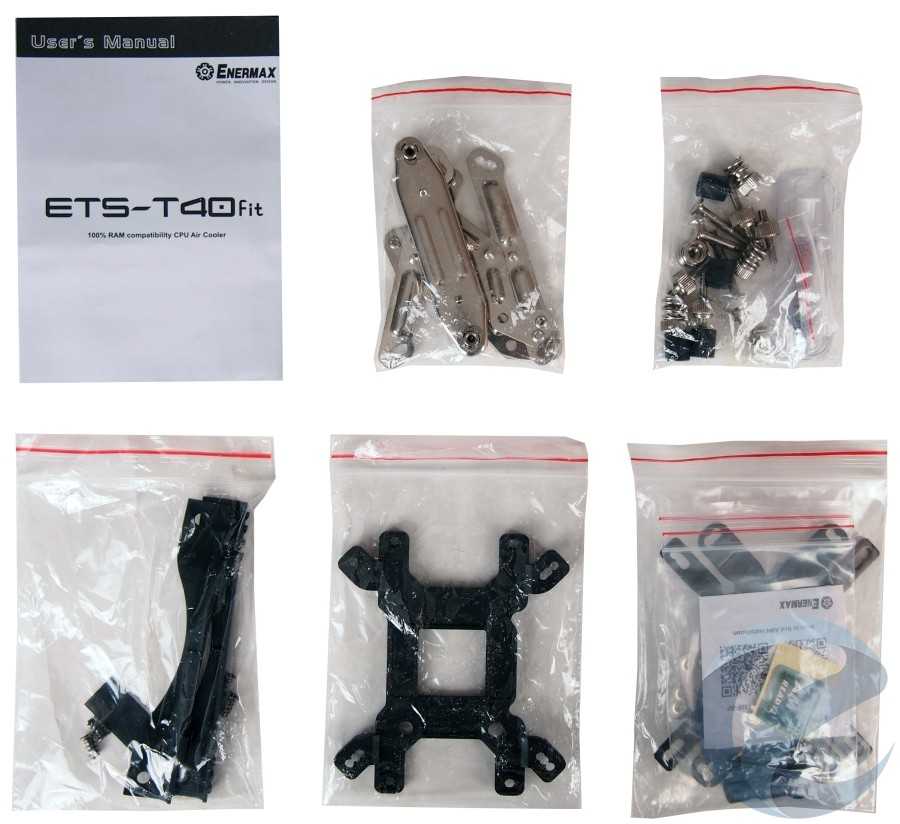

Комплект поставки ETS-T40 Fit включает в себя:

• руководство пользователя;
• комплект креплений для платформ Intel и AMD, не включая Socket AM4;
• термопаста;
• комплект крепления для Socket AM4;
• комплект креплений для установки второго вентилятора.

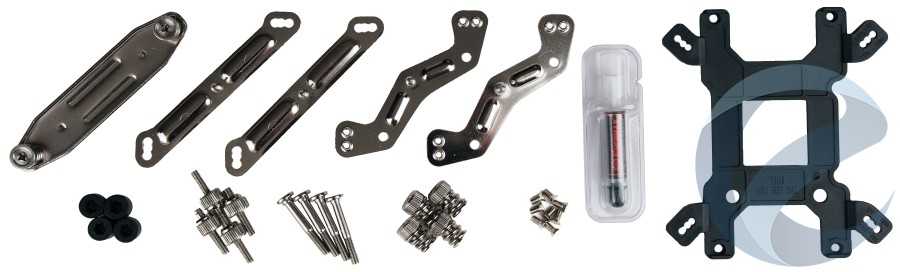

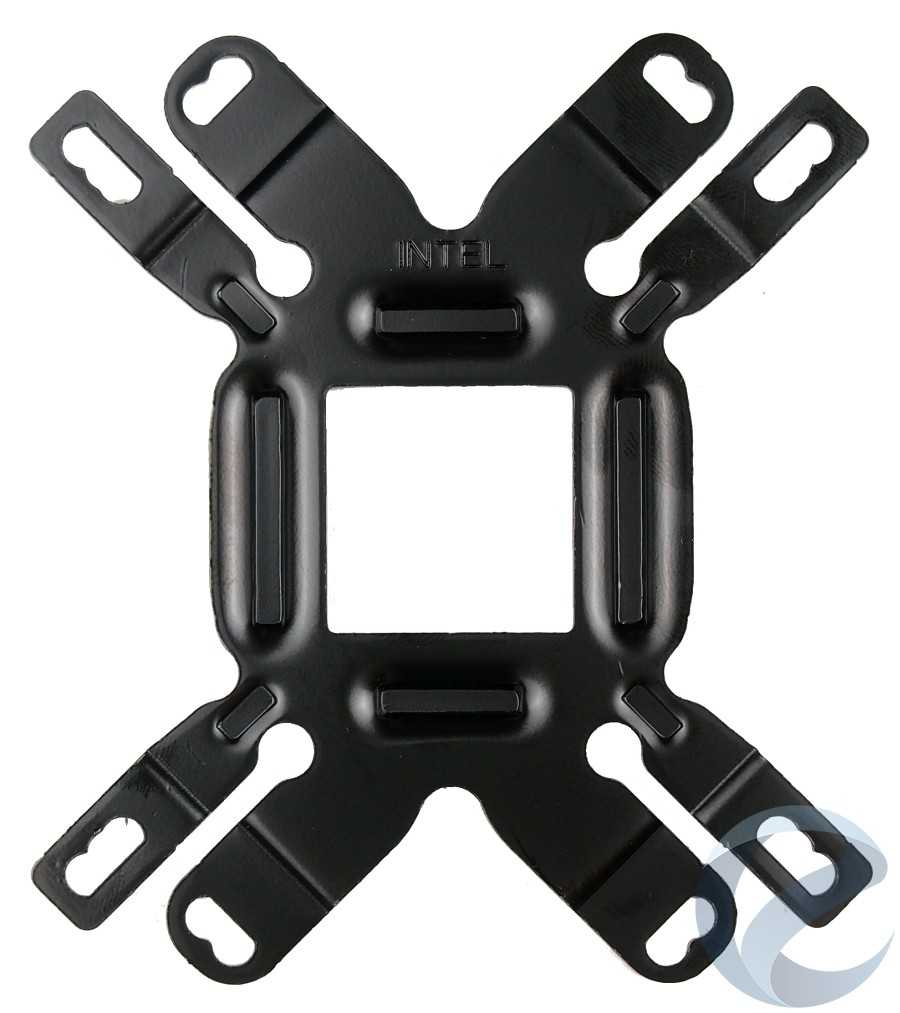

Для того чтобы разобраться с многообразием креплений, которые были обнаруженывнутри нашего ETS-T40 Fit, мы сделали отдельные фотографии комплекта согласно его расфасовке по пакетикам. На фото ниже представлен комплект креплений и термопаста, которые входят в состав ETS-T40 Fit по умолчанию.

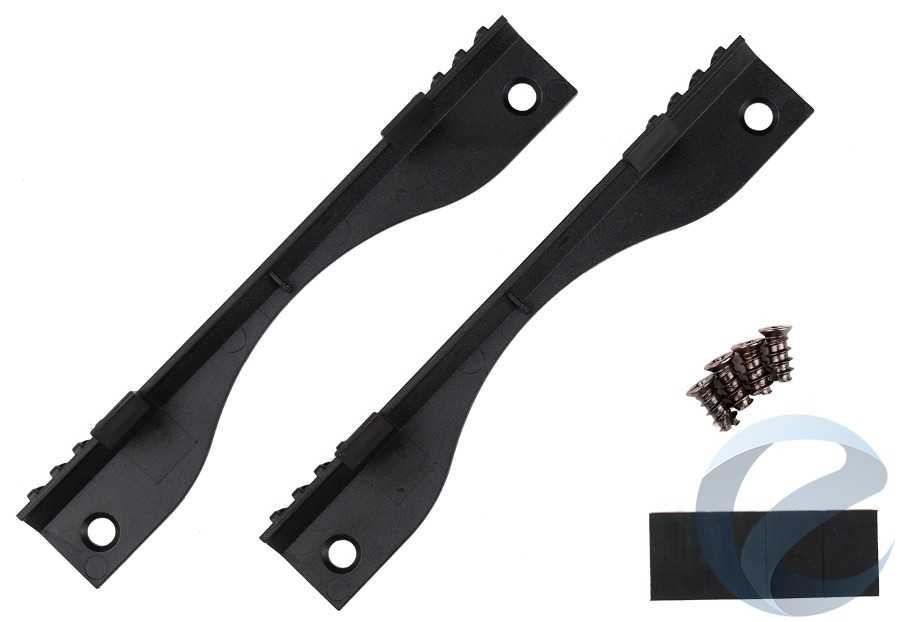

На следующем фото представлен комплект крепежа для установки второго вентилятора. Этот набор также входит в комплектацию ETS-T40 Fit по умолчанию.

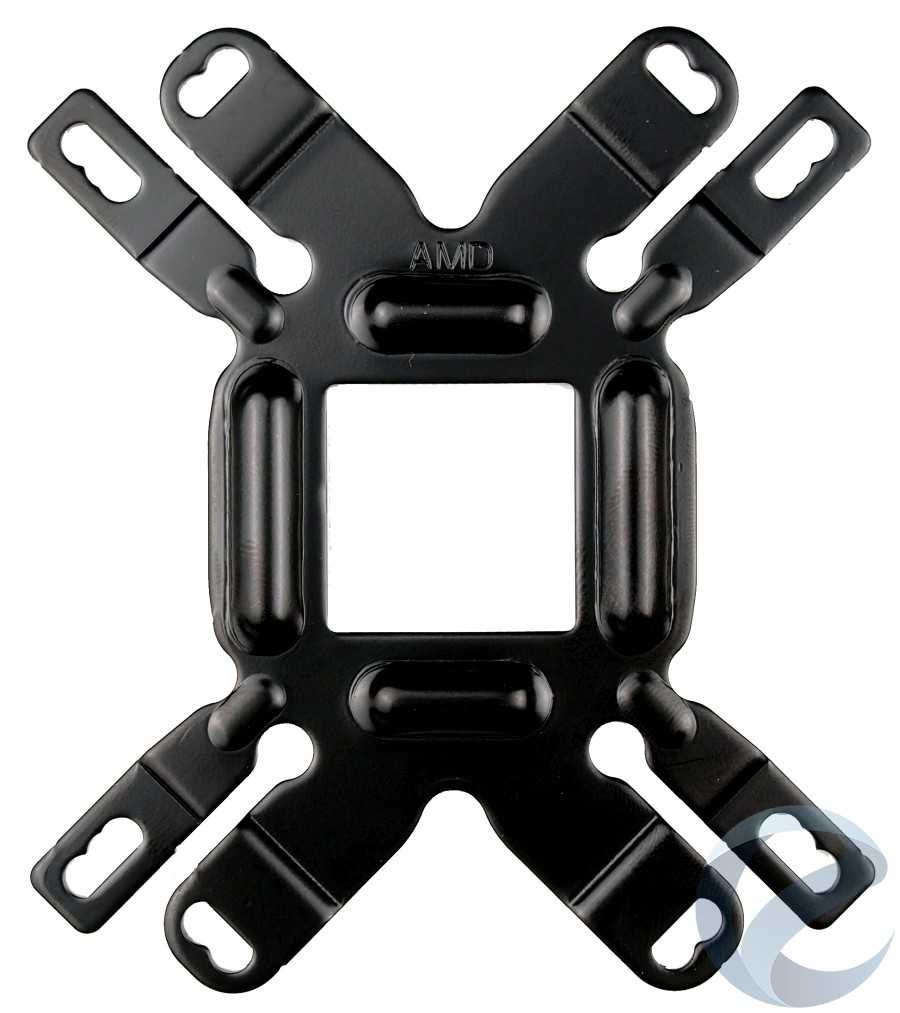

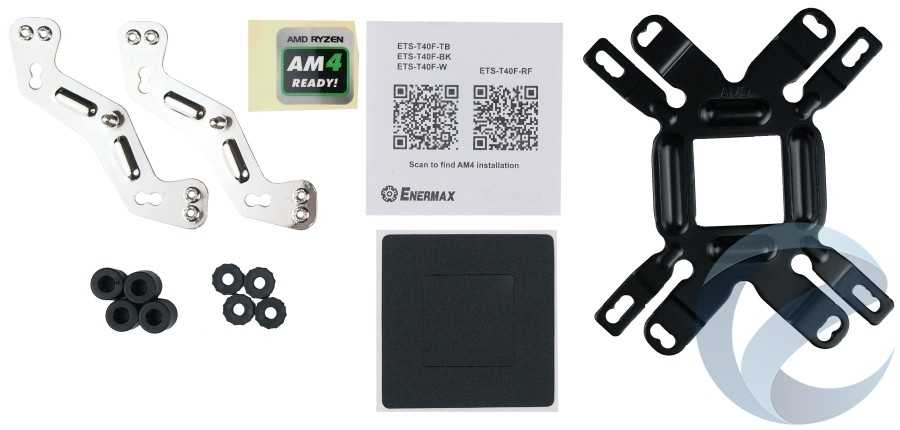

И наконец, третий набор креплений, представленный на фото ниже, является своеобразным дополнением к уже произведенным кулерам ETS-T40 Fit, который докладывается производителем вовнутрь упаковки на стадии отгрузки товара поставщикам. Этот набор креплений для Socket AM4, который включает в себяв том числе и металлическую прижимную пластину.

Установка ETS-T40 Fit на примере Intel LGA1151v2

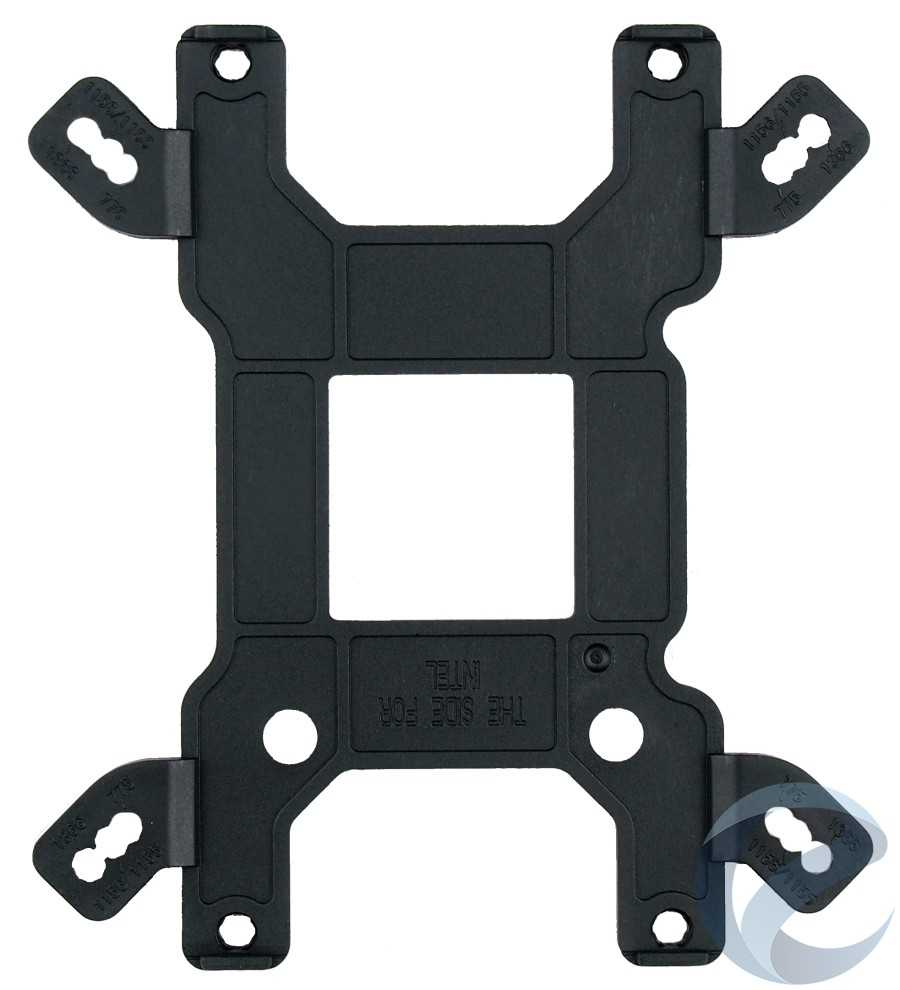

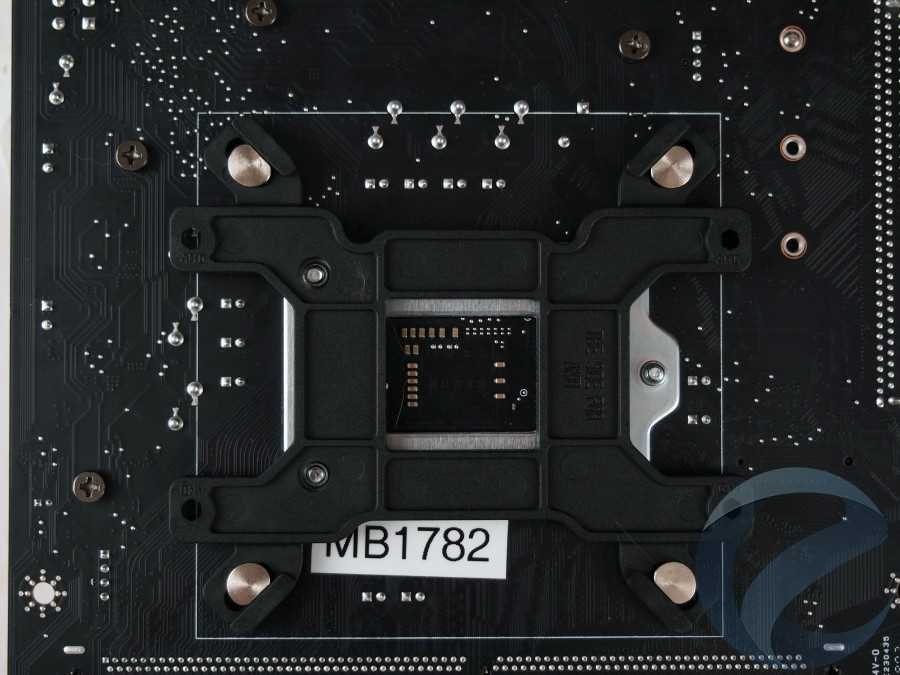

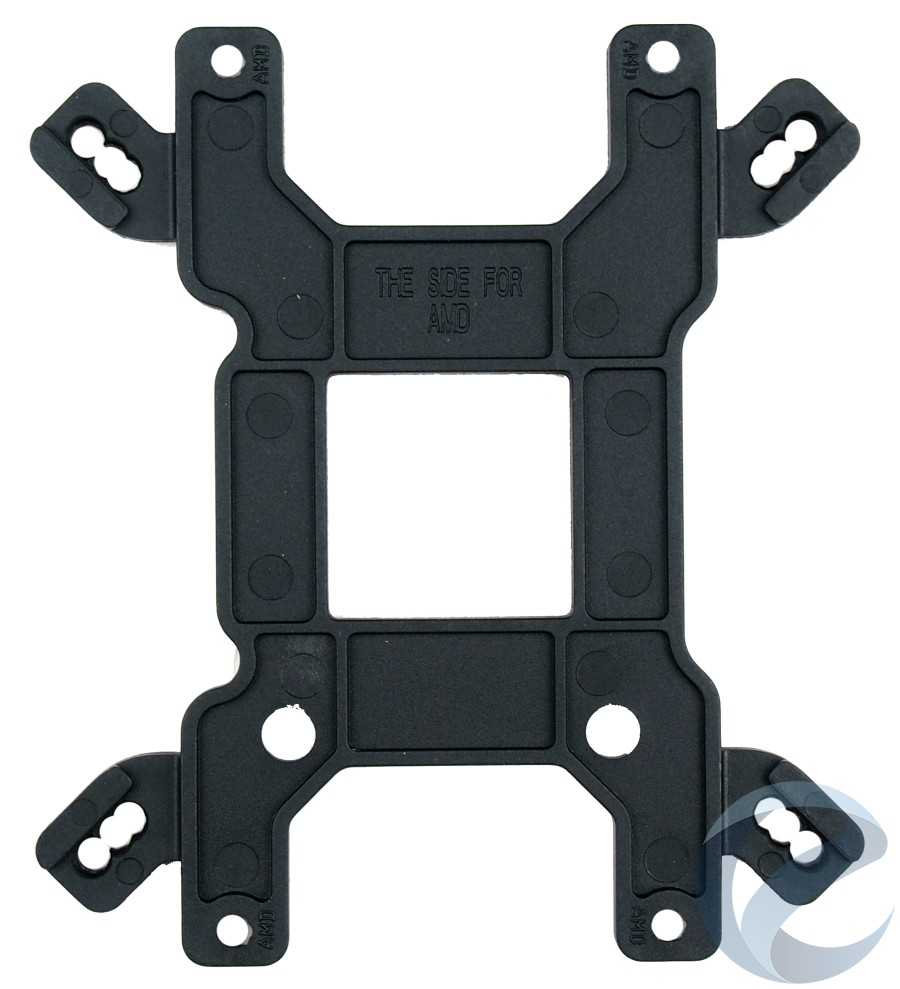

Несмотря на множество деталей в комплектах крепежа ETS-T40 Fit, его установка проста и интуитивно понятна. Разберем её на примере платформы Intel LGA1151v2. Процесс установки начинается с монтажа прижимной пластины с четырьмя металлическими стойками.

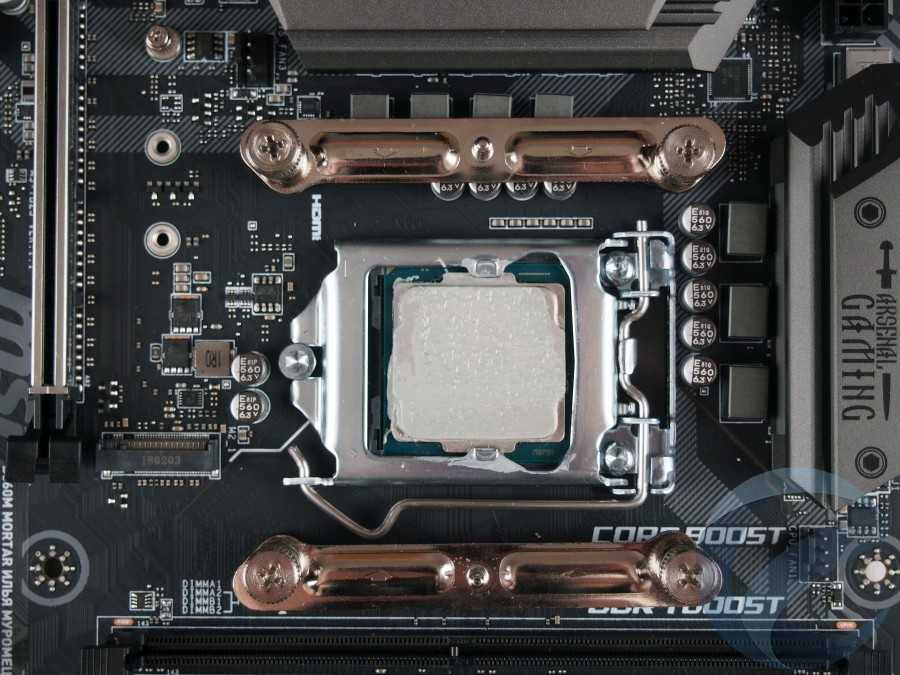

Уже с лицевой стороны материнской платы на эти стойки устанавливаются черные пластиковые проставки, и на эти же стойки монтируются две металлические пластины.

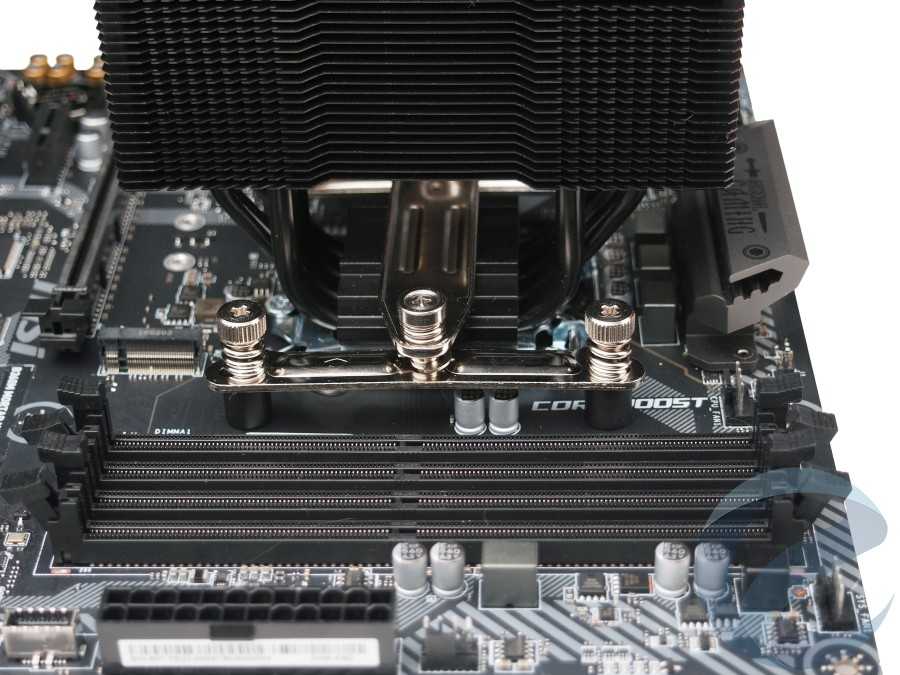

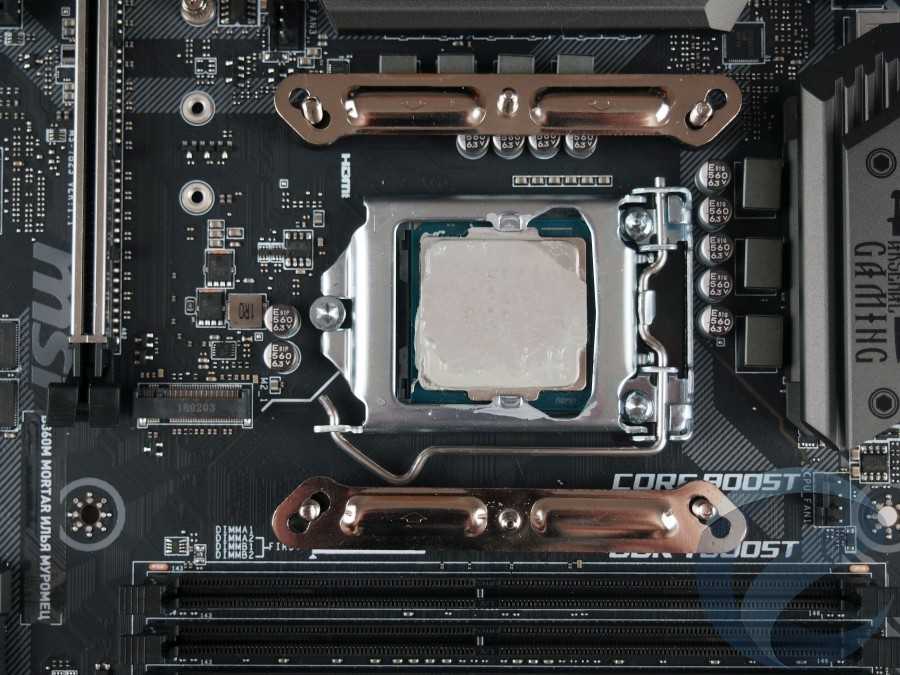

Сами металлические пластины фиксируются четырьмя подпружиненными гайками. После чего радиатор ETS-T40 Fit устанавливается и фиксируется с помощью прижимной металлической пластины.

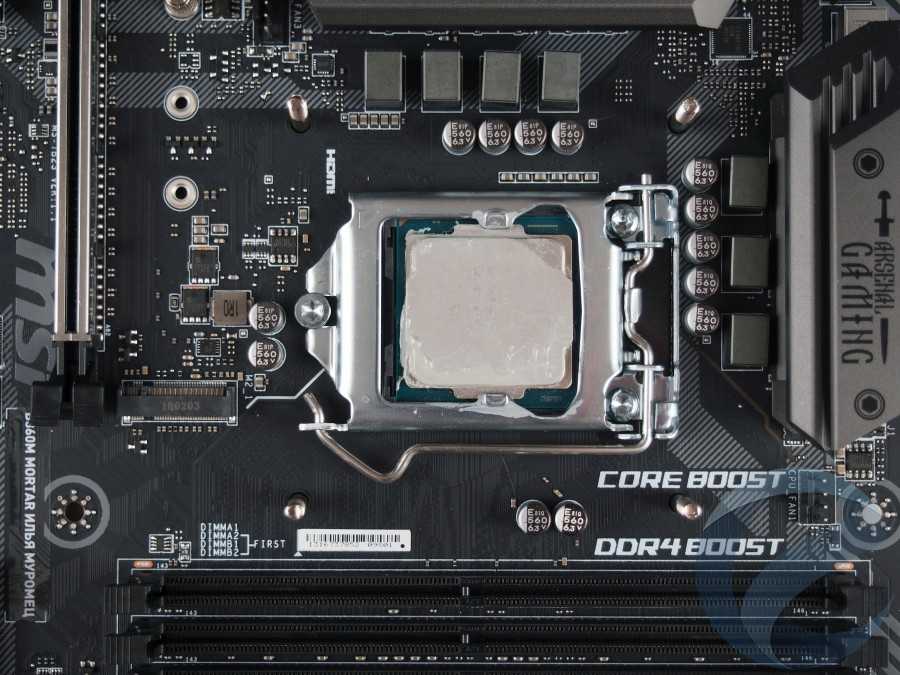

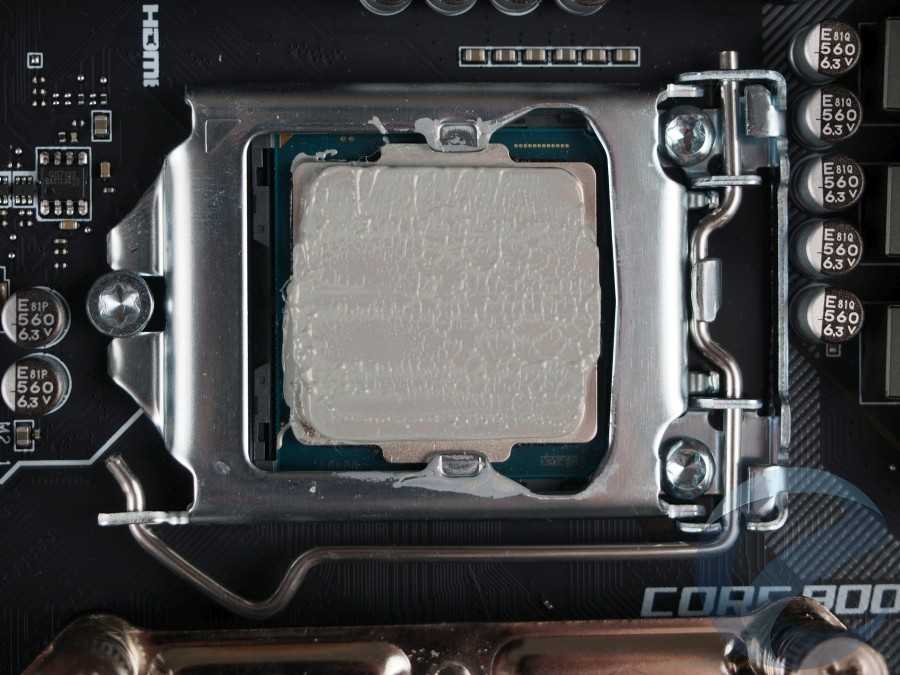

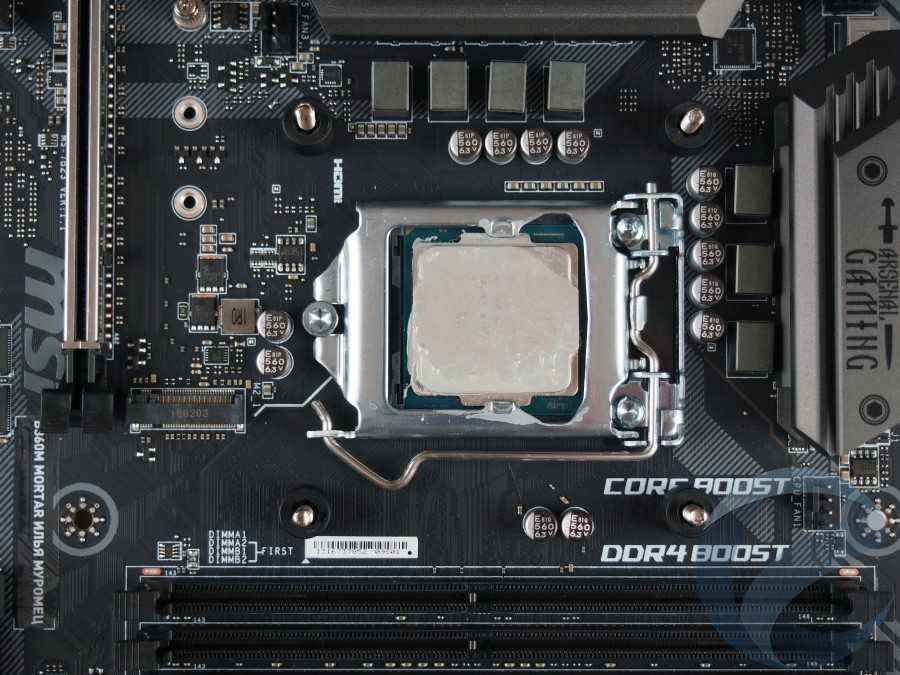

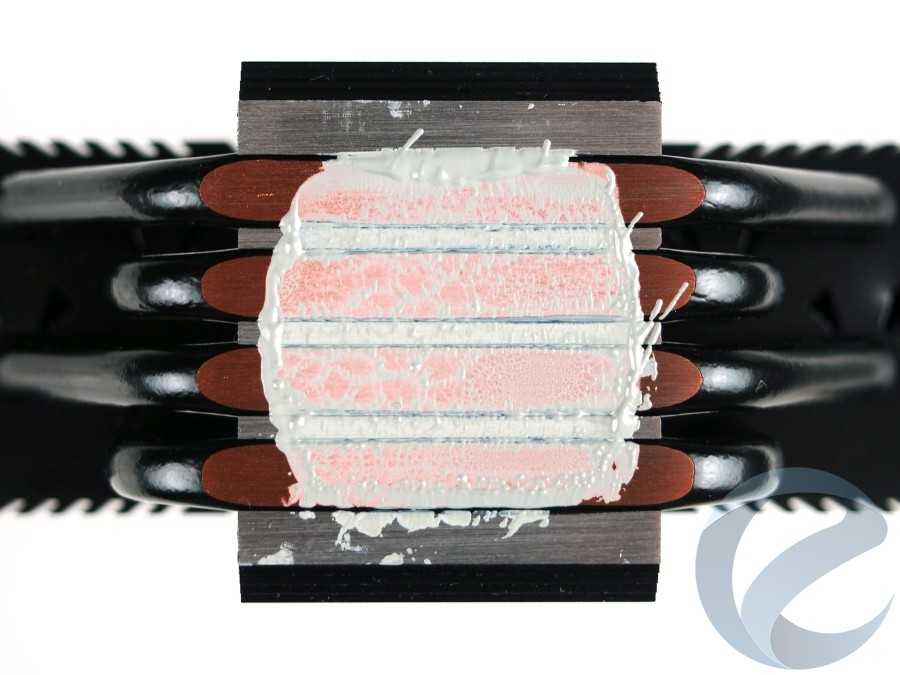

Отпечаток термопасты в случае с Intel Core i5-8600k получился достаточно ровным. Мы использовали термопасту Arctic MX-2, которая достаточно равномерно распределилась как по крышке процессора, так и по контактной площадке кулера.

Заключительным этапом установки ETS-T40 Fit является монтаж обдувающего радиатор вентилятора. В комплекте с ETS-T40 Fit присутствует и дополнительный комплект креплений для второго вентилятора. Поэтому при желании пользователь может увеличить эффективность ETS-T40 Fit в целом.

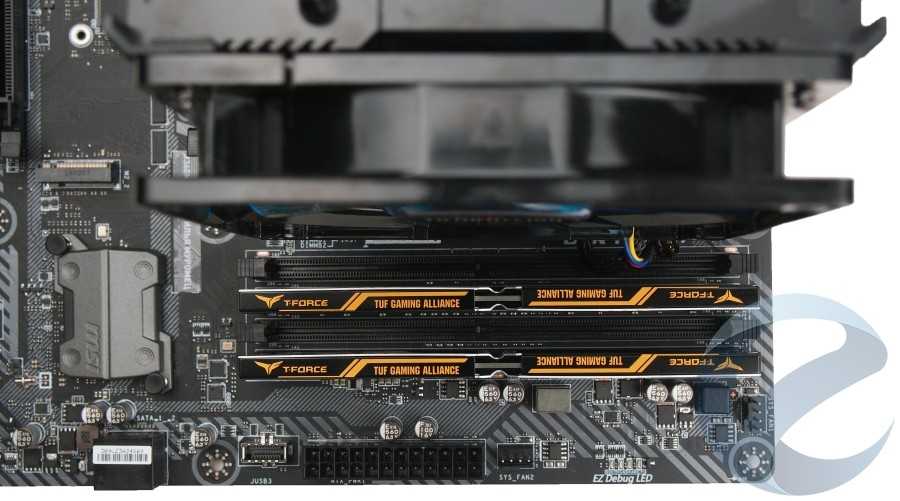

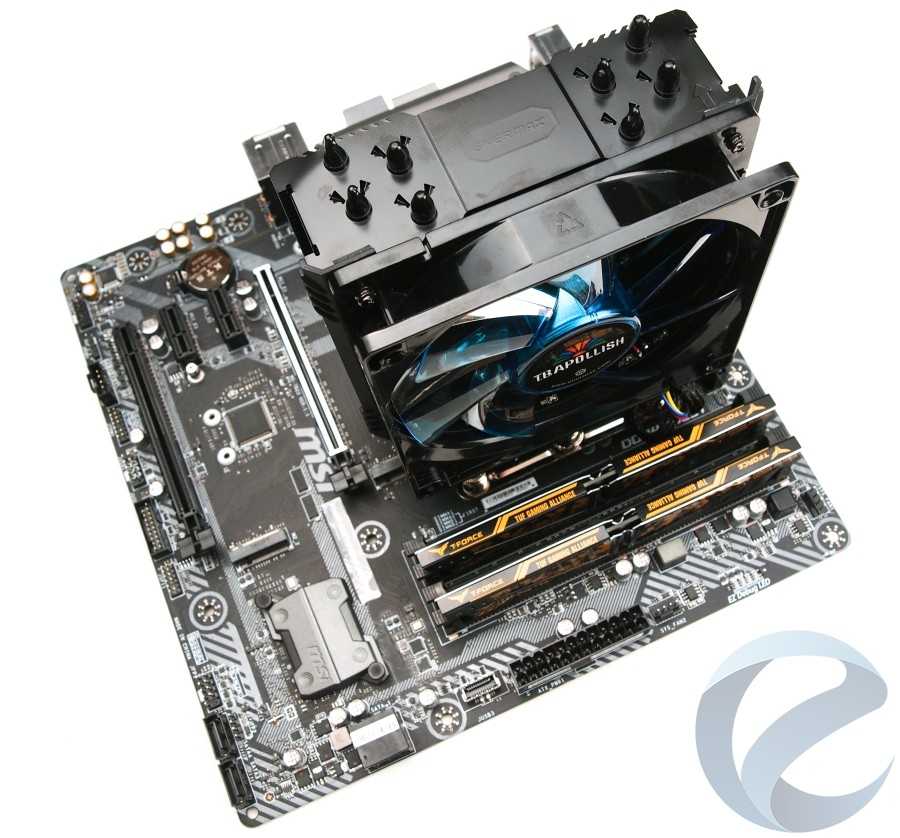

Сделанные нами фотографии наглядно показывают, что со своими компактными габаритами кулер ETS-T40 Fit на все 100% совместим с любыми модулями памяти.

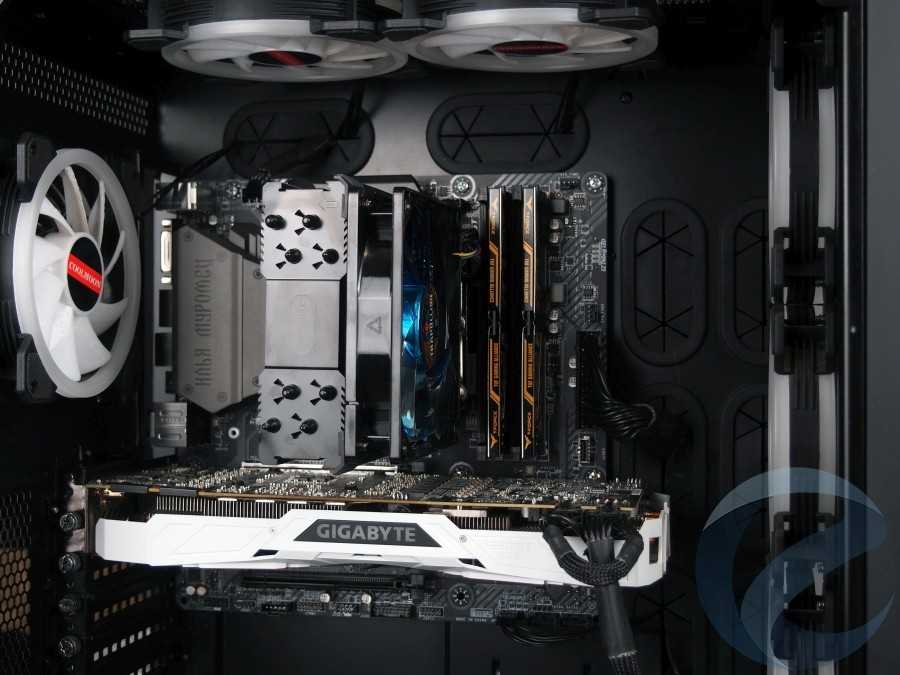

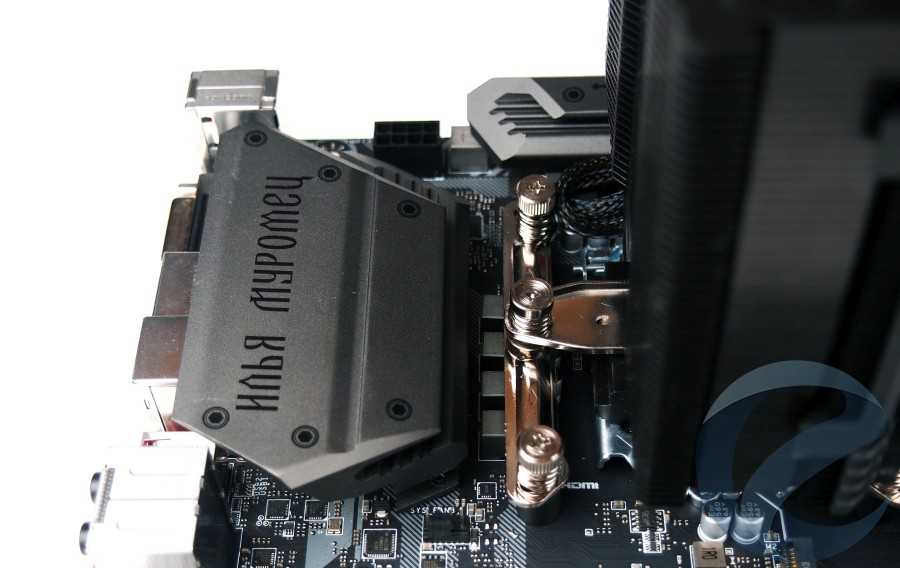

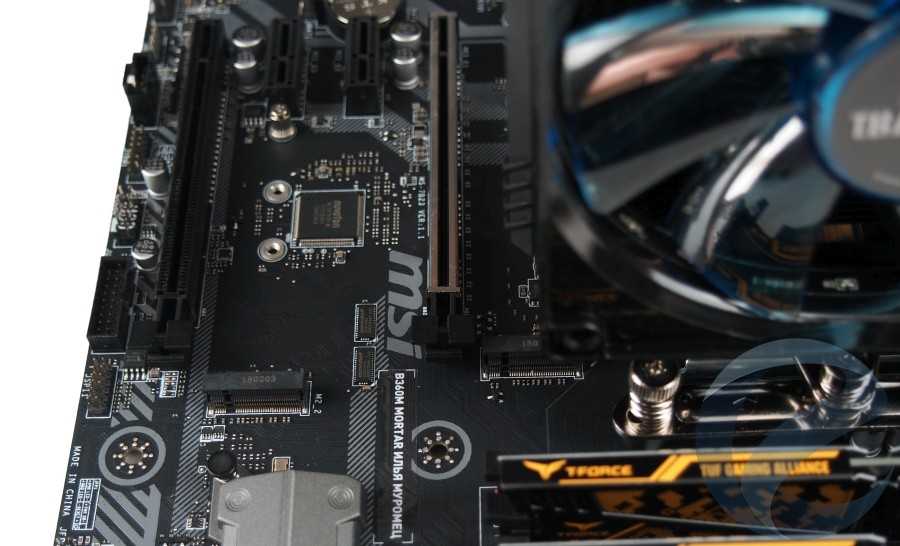

Не мешает ETS-T40 Fit и графическим адаптерам, установленным в первый слот PCI-E, ни системе питания материнской платы.

Внешний вид и особенности

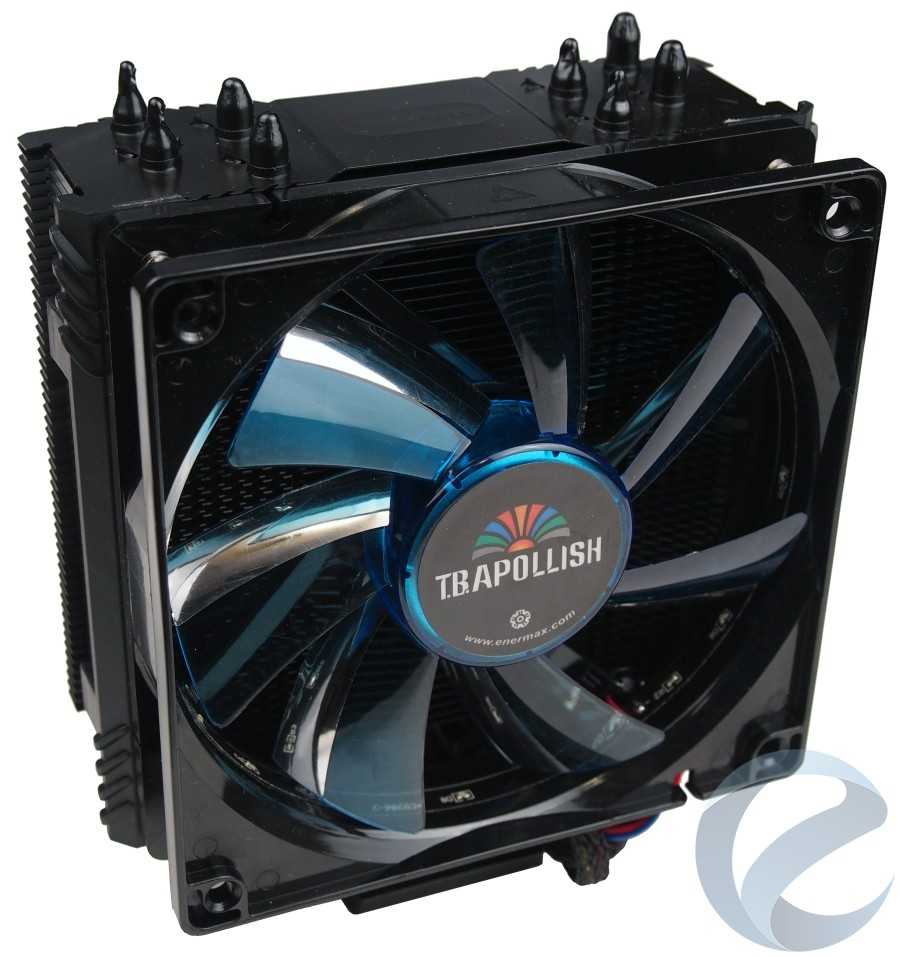

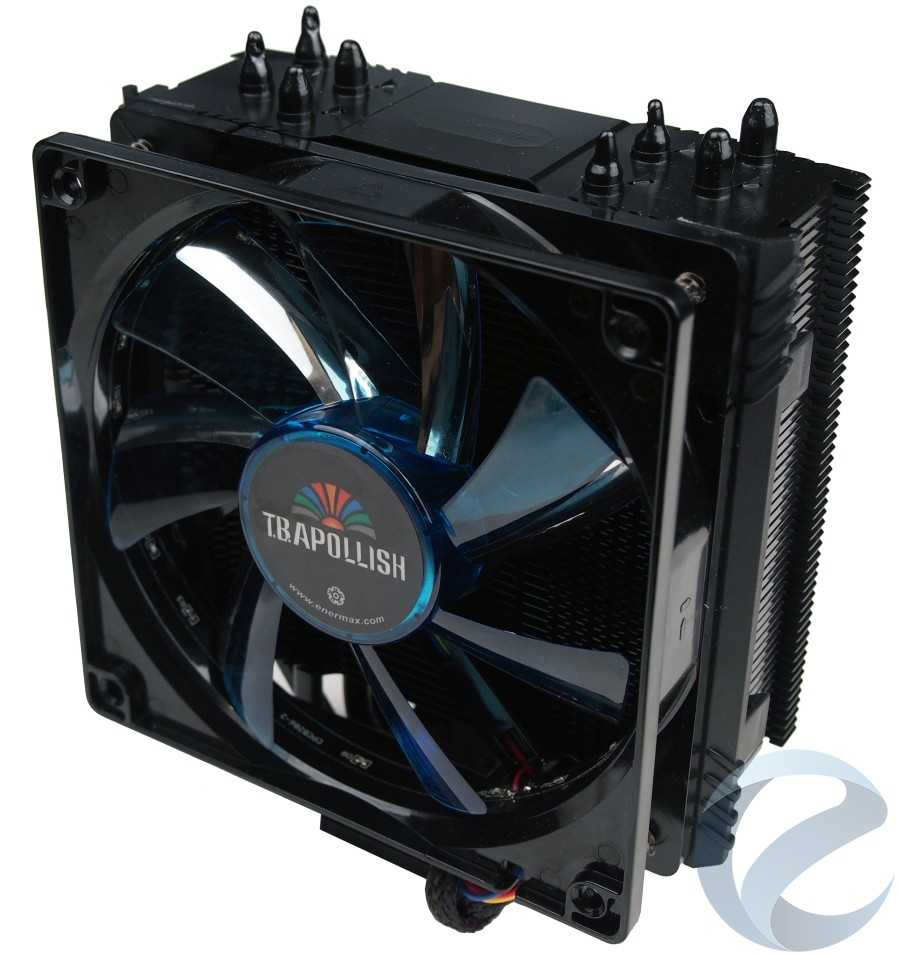

Модель ETS-T40 Fit, попавшая к нам на тестирование, эффектно выделяется своим внешним видом. Такого эффекта производителю получилось достичь с помощью практически черного радиатора и вентилятора. Использование единого цвета позволяет всей конструкции ETS-T40 Fit представлять собой целостность и гармоничность. Выделяются лишь немного темно-синие лопасти вентилятора. Габариты системы охлаждения составляют 67.9 x 161.7 x 126 мм в ширину, высоту и глубину соответственно.

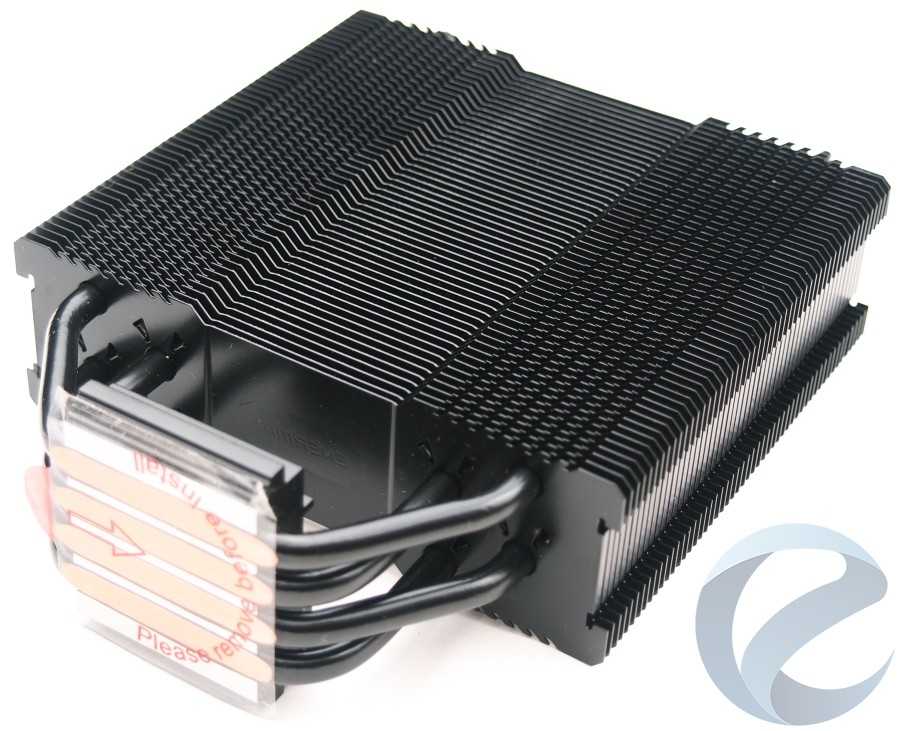

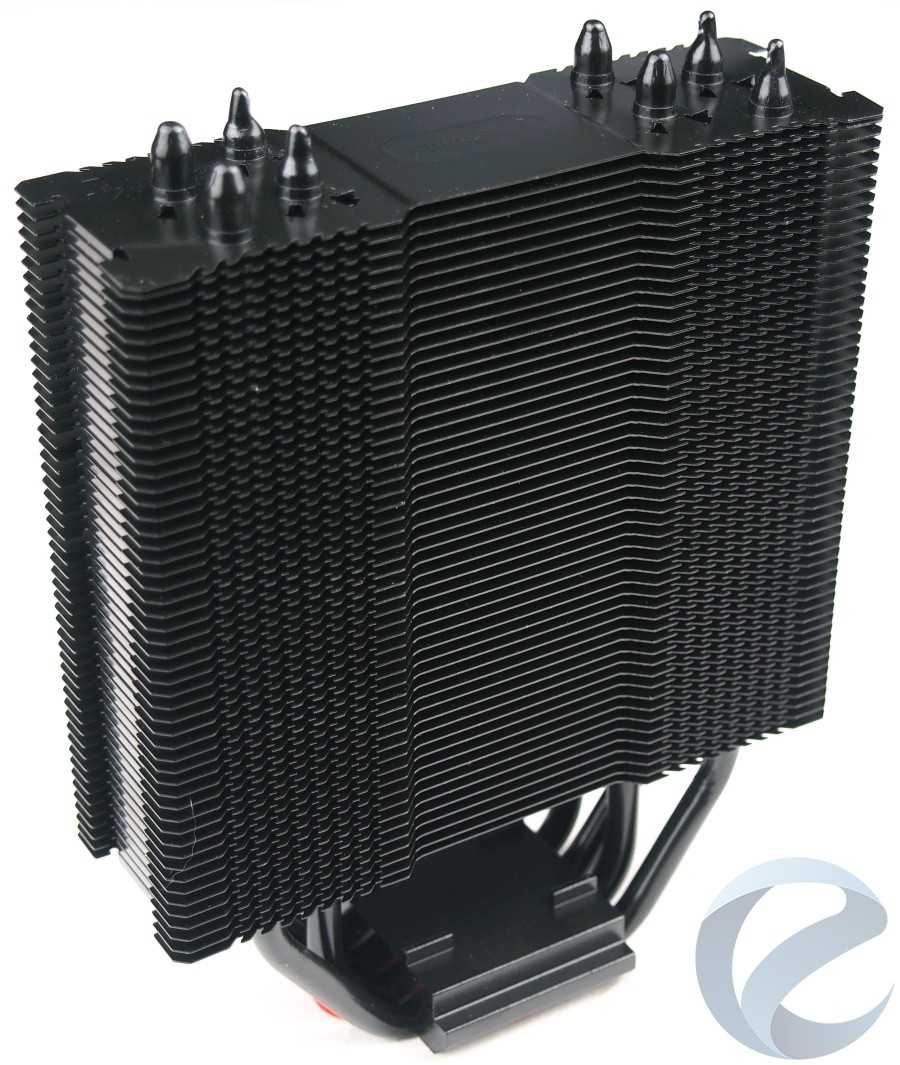

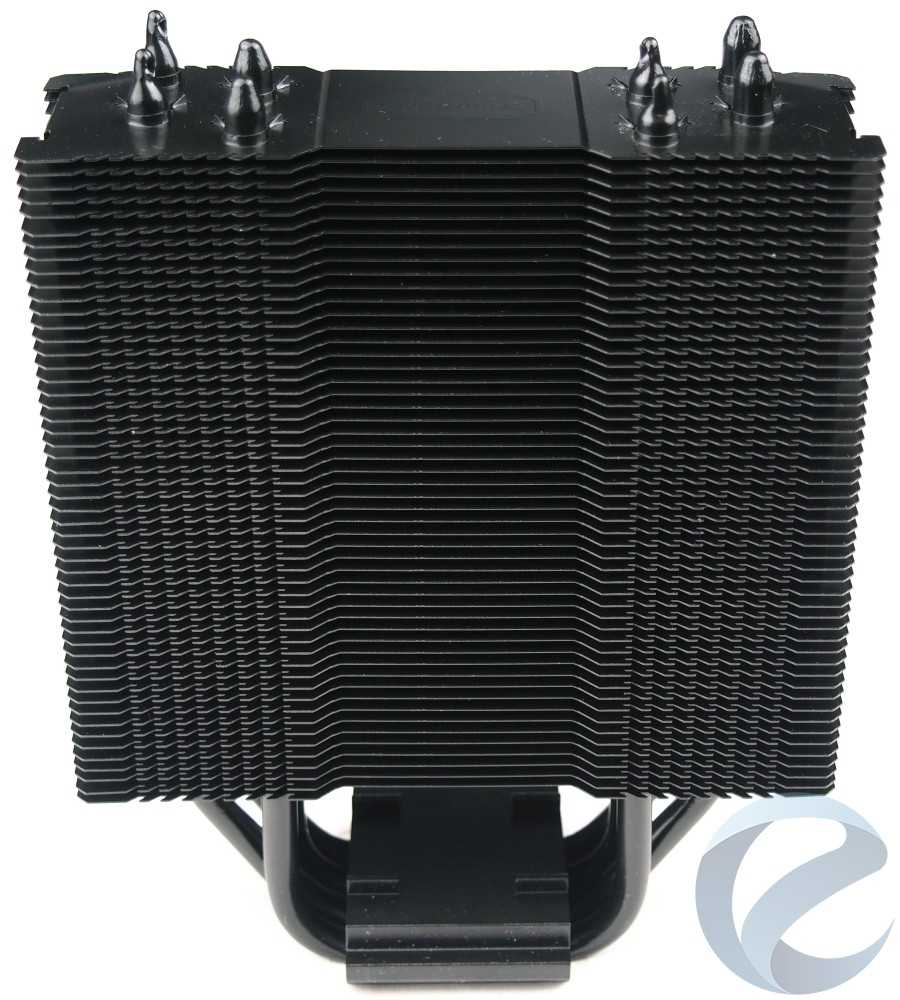

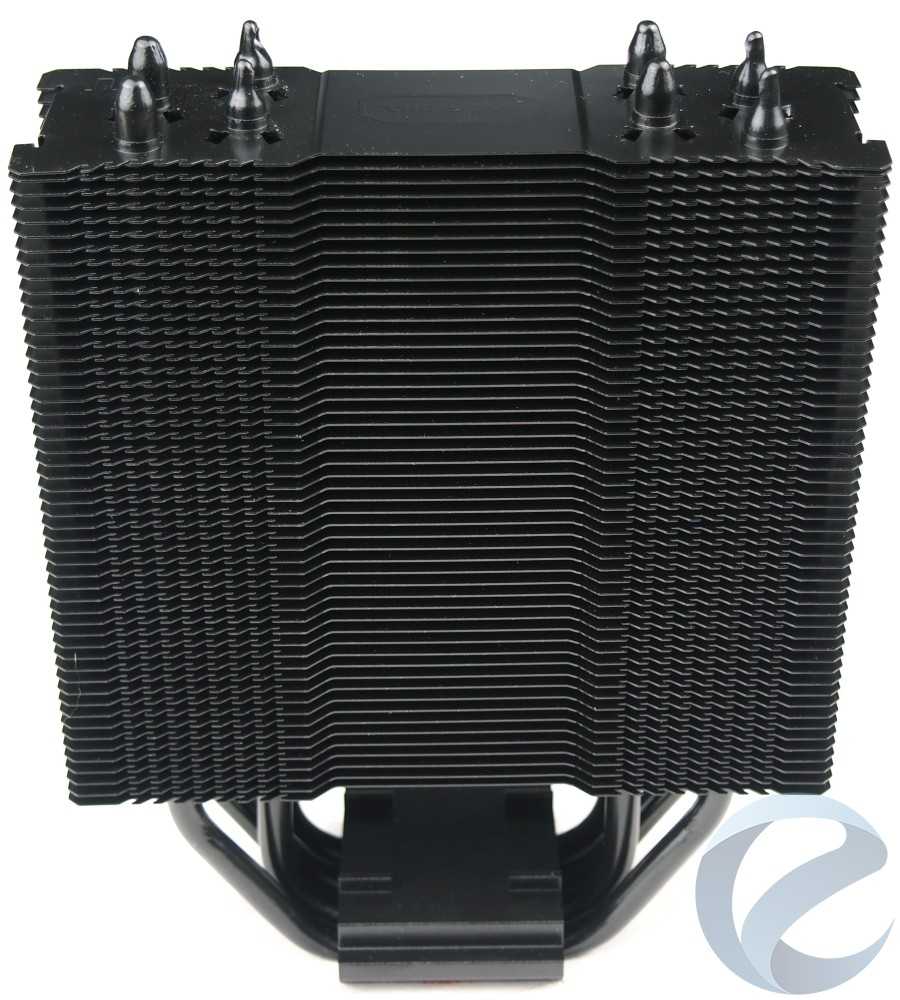

В основе ETS-T40 Fit лежит башенная конструкция радиатора с использованием четырех тепловых трубок диаметром 6 мм. Сами трубки, так же как и все 52 алюминиевые пластины толщиной 0.4 мм, окрашены в черный цвет.

Сами пластины находятся на расстоянии 1.8 мм друг от друга. Самая верхняя из пластин по центру имеет логотип производителя.

Вся конструкция ETS-T40 Fit вместе с вентилятором 120 х 120 х 25 мм составляет массу в 460 грамм. Конструкция кулера в ширину не превышает 68 мм, что позволяет заявлять ETS-T40 Fit о 100% совместимости со всеми модулями памяти.

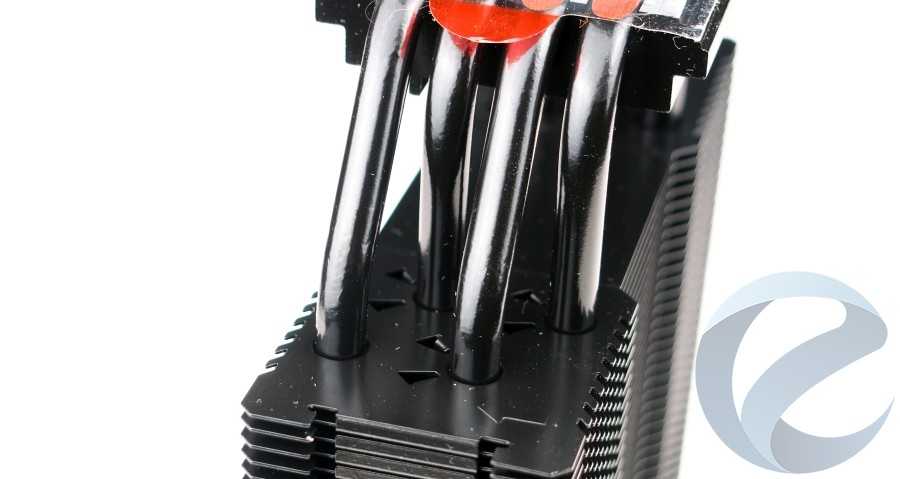

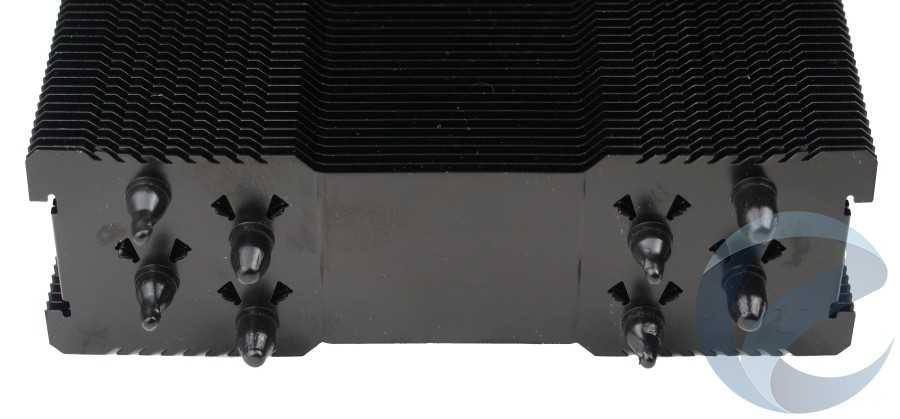

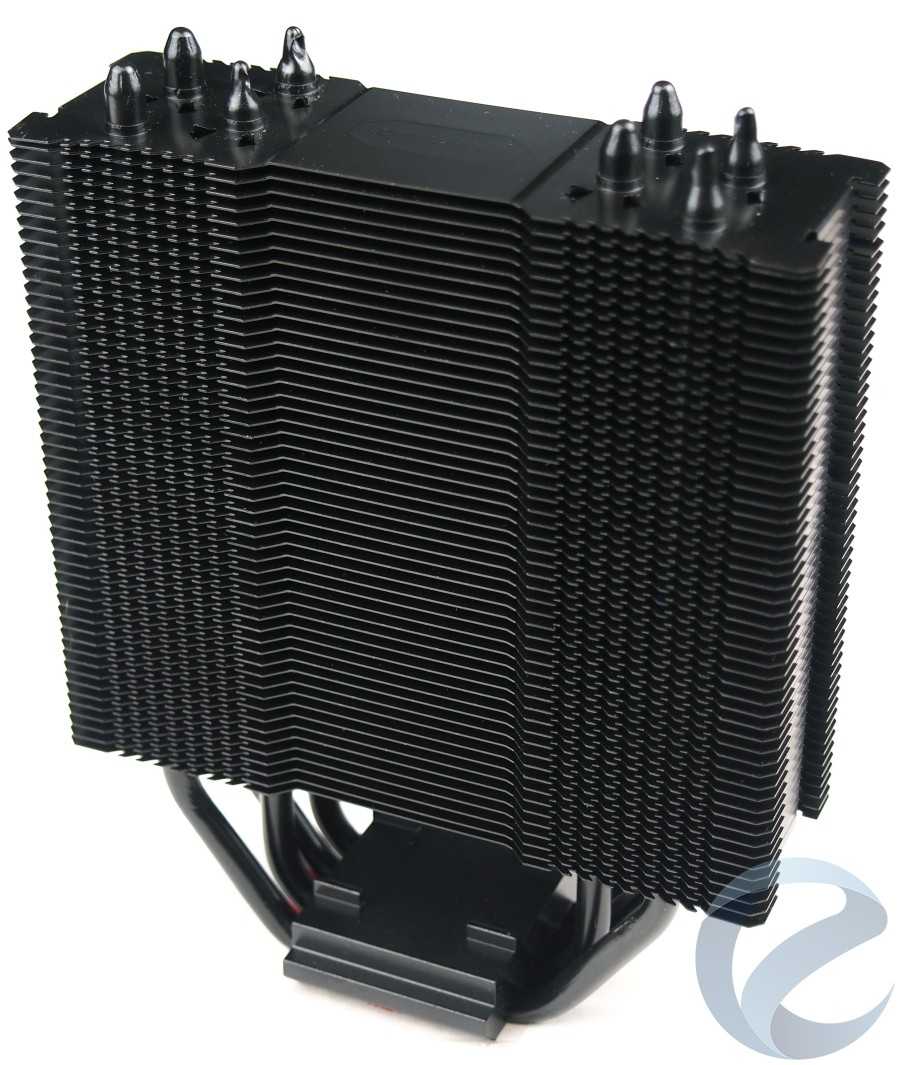

Все четыре тепловые трубки ETS-T40 Fit распределены по телу радиатора не одинаково, а в шахматном порядке. Это должно способствовать лучшему распределению тепла по телу радиатораи, как следствие, лучшей эффективности ETS-T40 Fit в целом.

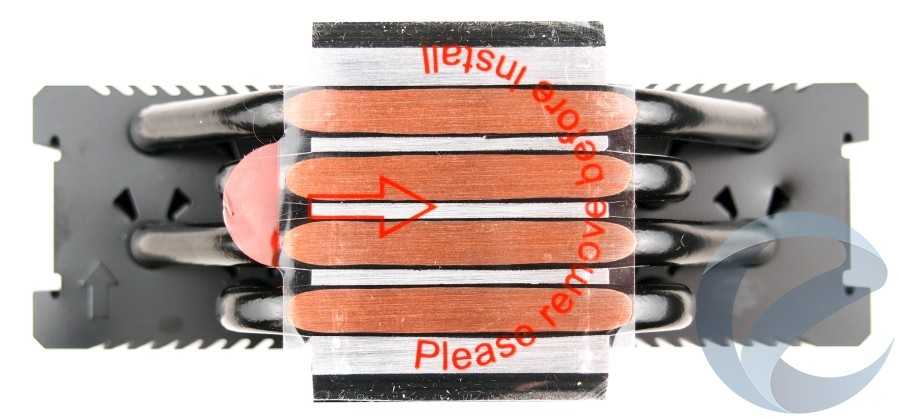

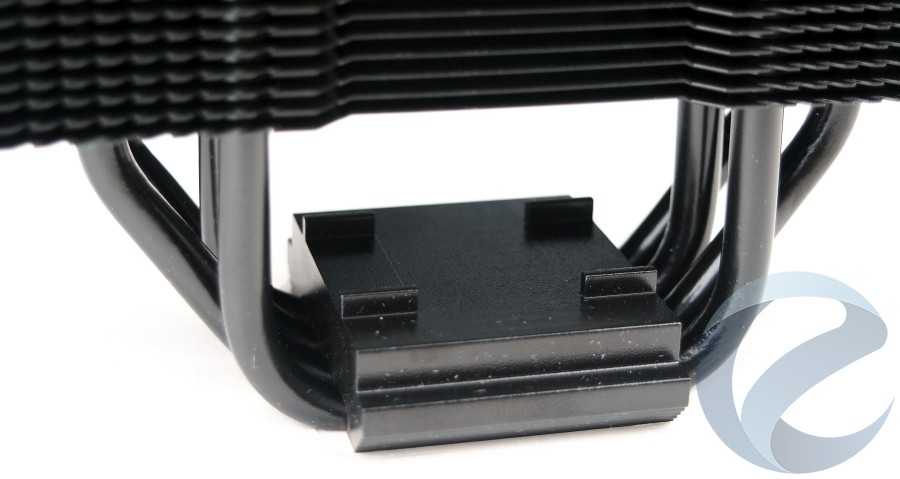

Основание ETS-T40 Fit выполнено из алюминия, через которое проходят все четыре тепловые трубки. Здесь используется технология прямого контакта, то есть все четыре тепловые трубки будут контактировать с теплораспределительной крышкой процессора. Что касается качества изготовления, то к ровности контактной площадки ETS-T40 Fit у нас не возникло никаких претензий, ровно, как и к качеству покраски радиатора.

Система охлаждения ETS-T40 Fit комплектуется 120-мм вентилятором T.B.Apollish PWM с фирменной системой крепления на пластиковых фиксаторах. Данный вентилятор рассчитан на срок службы в 160000 часов. T.B.Apollish PWM отличает низкий уровень шума в диапазоне от 16 до 26 дБа, который он создает при вращении от 800 до 1800 об/мин.

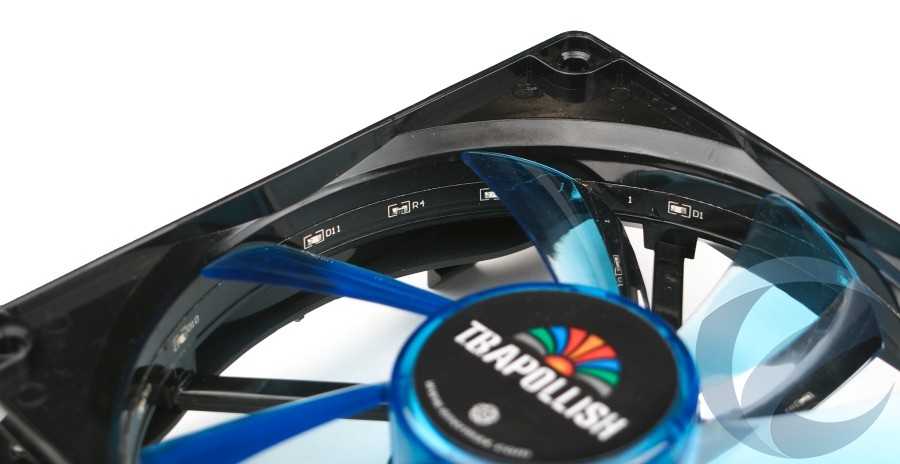

В конструкции вентилятора T.B.Apollish PWM используется простая светодиодная подсветка. На внутреннем кольце расположено 12 синих светодиодов, которые призваны украсить строгий внешний вид кулера ETS-T40 Fit во время его работы.

Конфигурации тестовых стендов и условия тестирования

Intel LGA1151v2

Процессор	Intel Core i5-8600k @ 4100 MHz
Корпус	E-ATX Corsair 540 Air
Оперативная память	Team Group VULCAN TUF Gaming Alliance DDR4-3000 16 Гб (8Gb*2)
Видеокарты	Gigabyte GeForce GTX 1080 Ti Gaming
Блок питания	Corsair HX750 Platinum
Жесткий диск	Silicon Power SSD 240Gb SATA-3
Материнская плата	MSI B360M MORTAR ИЛЬЯ МУРОМЕЦ
Термоинтерфейс	Arctic MX-2
Операционная система	Windows 10 x64
Прочее ПО	CPU-Z 1.85.0; Prime95; HWiNFO64

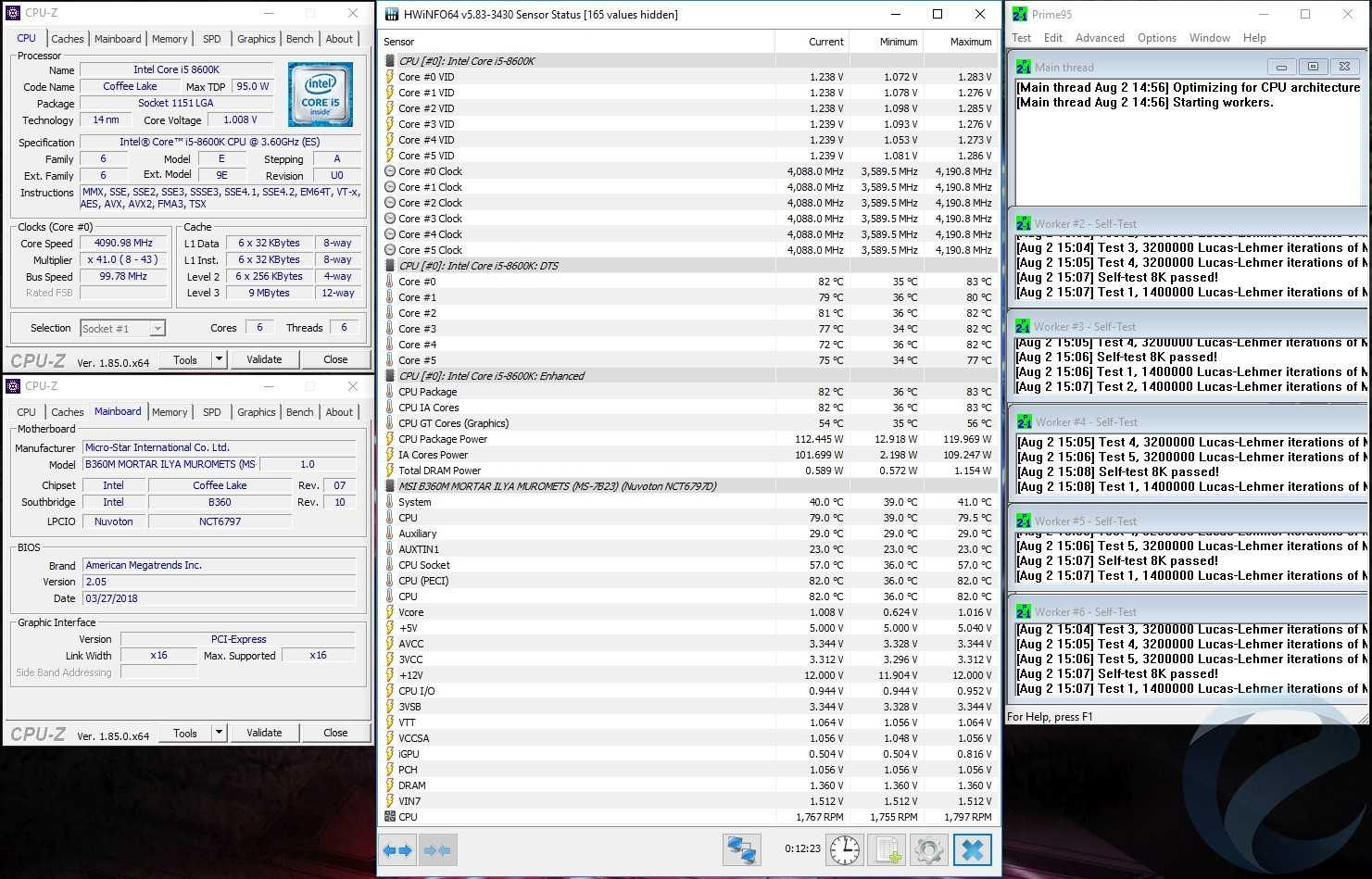

В тестовом стенде Intel мы использовали материнскую плату на базе чипсета B360, поэтому разгон процессора Intel Core i5-8600k не осуществлялся. Система работала на дефолтных настройках, вследствие чего под нагрузкой все шесть ядер процессора функционировали на частоте 4100 МГц.

Стенд для оценки эффективности кулера ETS-T40 Fit был собран в просторный корпус Corsair 540 Air.

AMD AM4

Процессор	AMD Ryzen 5 2600X @ 4000 MHz
Корпус	E-ATX Corsair 540 Air
Оперативная память	Team Group VULCAN TUF Gaming Alliance DDR4-3000 16 Гб (8Gb*2)
Видеокарты	Gigabyte GeForce GTX 1080 Ti Gaming
Блок питания	Corsair HX750 Platinum
Жесткий диск	Silicon Power SSD 240Gb SATA-3
Материнская плата	MSI X470 Gaming Plus
Термоинтерфейс	Arctic MX-2
Операционная система	Windows 10 x64
Прочее ПО	CPU-Z 1.85.0; Prime95; HWiNFO64

Enermax ETS-F40-FS Kühler im Vergleich

Technische Daten

	Enermax ETS-F40-FS Silent Edition	Enermax ETS-F40-FS Solid Black	Enermax ETS-F40-FS ARGB
Maße mit Lüfter (H x B x T)	140 x 93 x 156 mm	140 x 93 x 158 mm	140 x 93 x 158 mm
Material	Kupfer, Aluminium	Kupfer, Aluminium, Kunststoff	Kupfer, Aluminium, Kunststoff
Gewicht (mit Lüfter)	750 g	800 g	800 g
Heatpipes	4 x 6 mm – direct touch	4 x 6 mm – direct touch	4 x 6 mm – direct touch
Kompatibilität Intel	LGA 1200, 115x, 20xx	LGA 1200, 115x, 20xx	LGA 1200, 115x, 20xx
Kompatibilität AMD	AM4, AM3(+), AM2(+), FM2(+) , FM1	AM4, AM3(+), AM2(+), FM2(+) , FM1	AM4, AM3(+), AM2(+), FM2(+) , FM1
Lüfter	140 mm, PWM300-1300 U/Min	140 mm, PWM300-1300 U/Min	140 mm, PWM, ARGB-Beleuchtung300-1300 U/Min
Preis	Amazon.de: € 32,99*	Amazon.de: € 39,99*	Amazon.de: € 35,60*

*Affiliate-Link — Preise inkl. MwSt., zzgl. Versandkosten. Zuletzt aktualisiert am 10. September 2022 um 22:14 Uhr. Hier angezeigte Preise können sich inzwischen geändert haben —

Verpackung und Lieferumfang

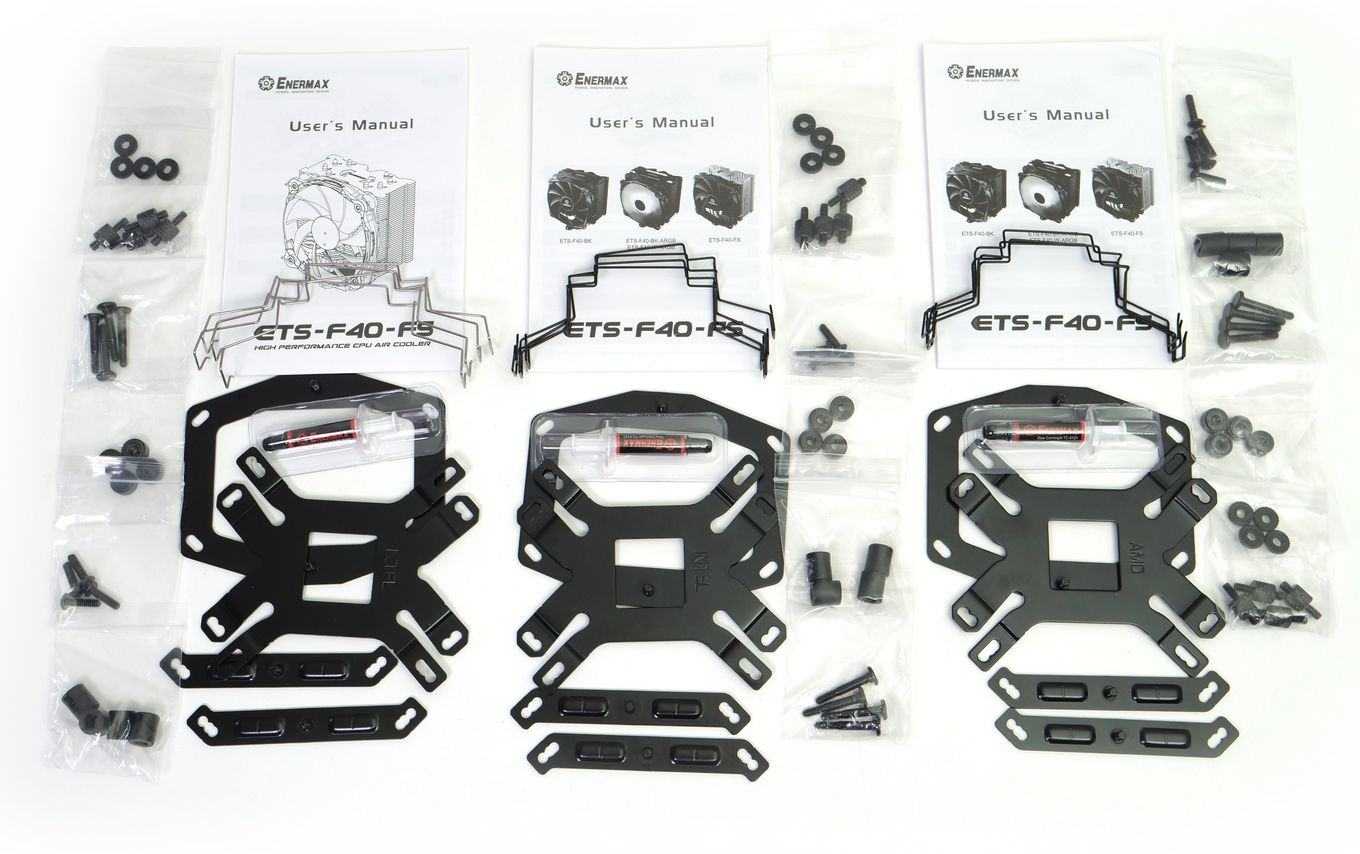

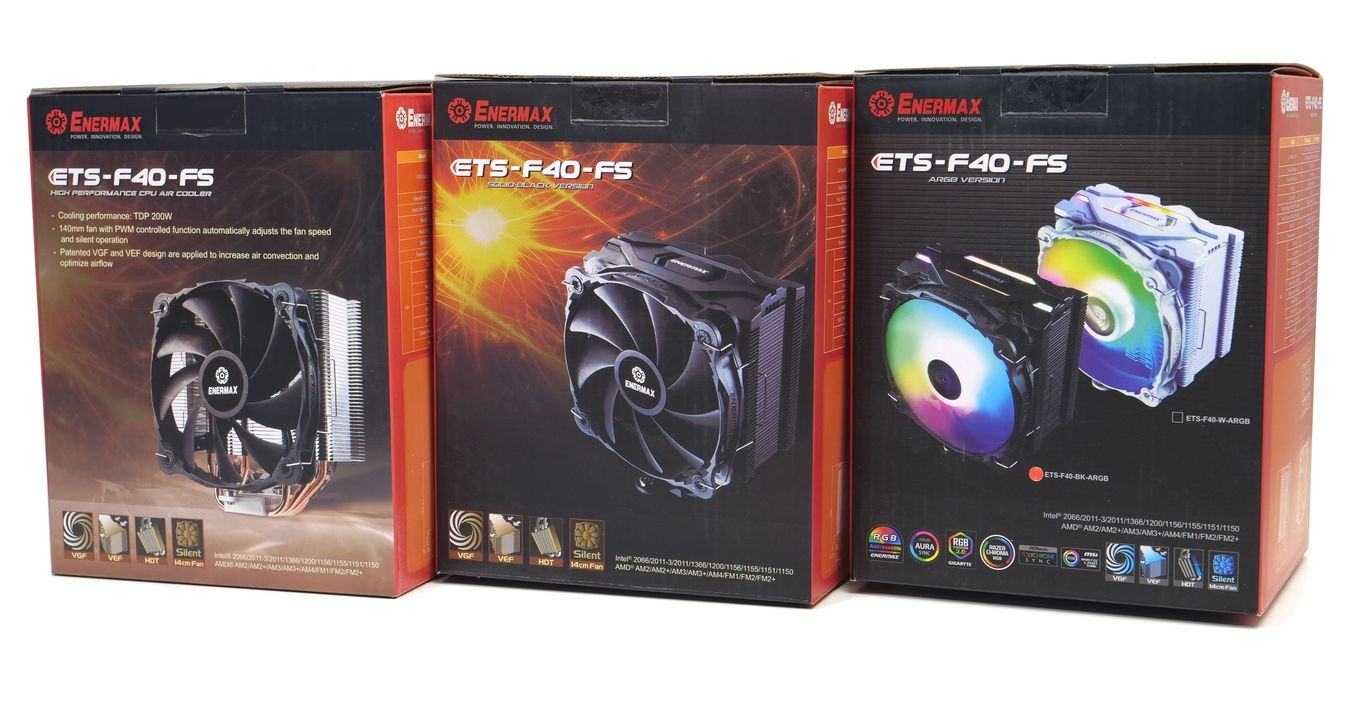

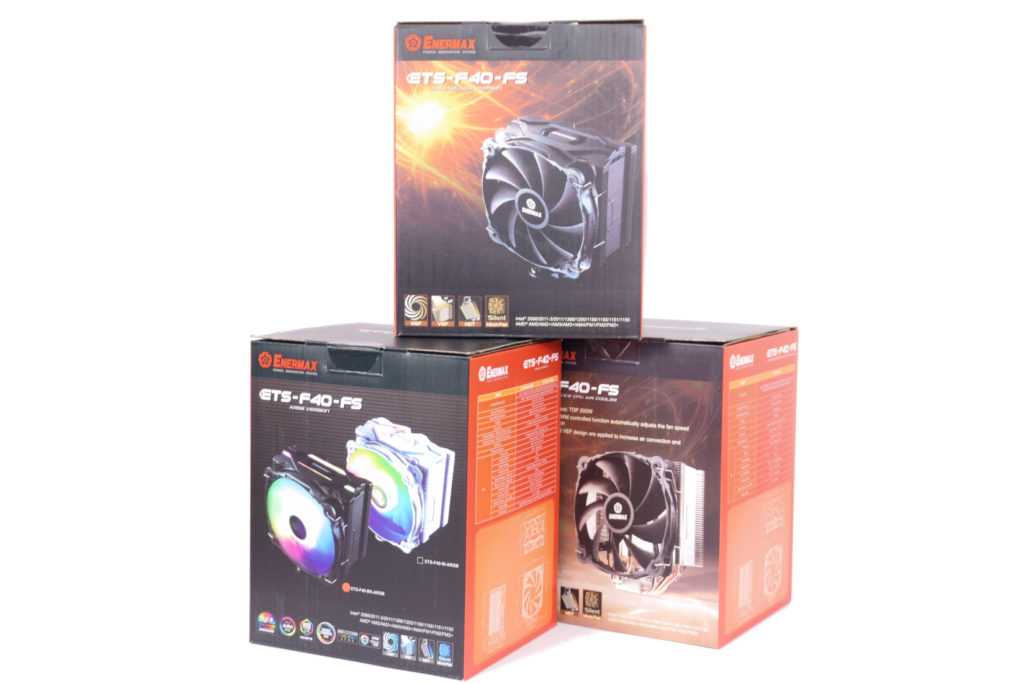

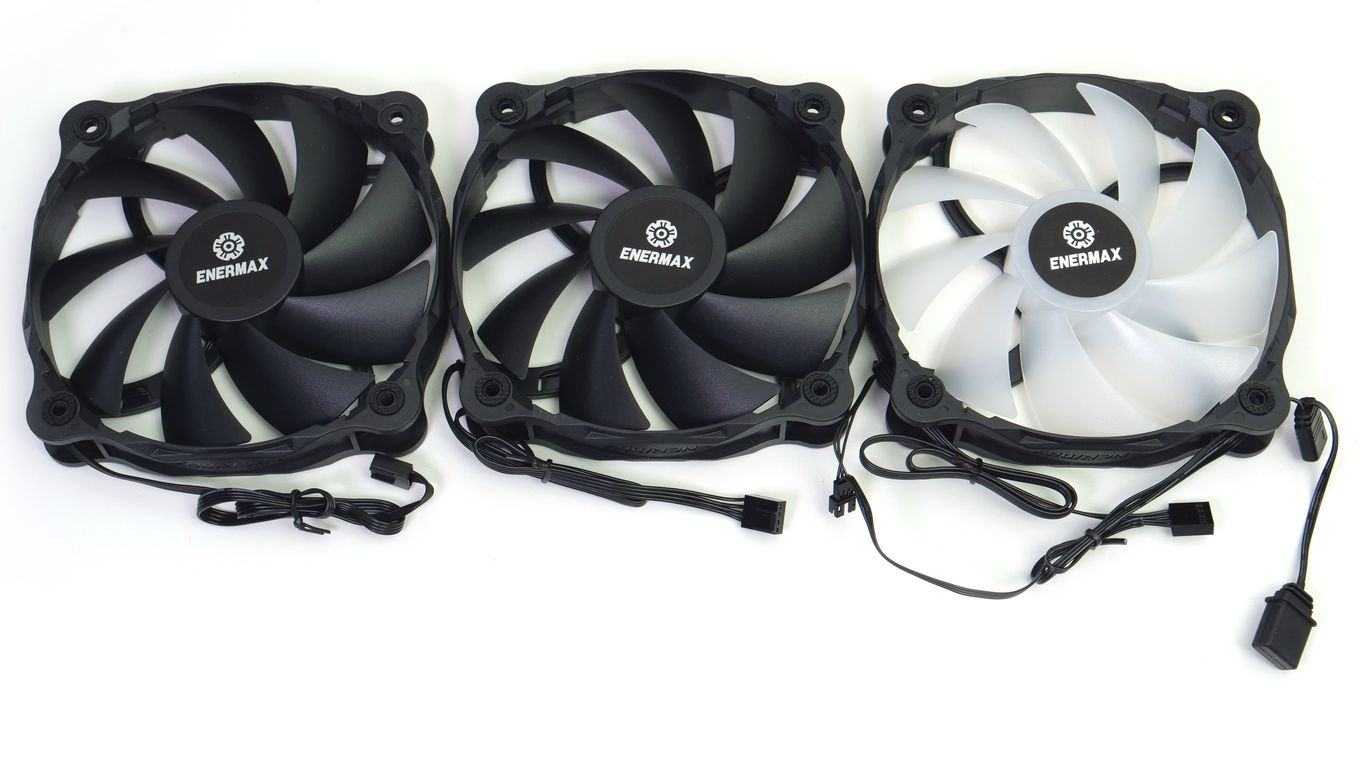

Jeder der drei Enermax CPU-Kühler kommt vorbildlich verpackt. Der Lieferumfang ist nahezu identisch. Alle drei Versionen den ETS-F40-FS kommen mit schwarzem Montagematerial und vier Lüfterklammern. Bei dem günstigsten F40-FS Silent Edition sind diese silbern und nicht schwarz. Weiterhin gibt es ein Handbuch und etwas Wärmeleitpaste.

Fazit

Das Enermax CPU-Kühler-Trio konnte uns in vielen Bereichen überzeugen. Die Enermax-ETS-F40-FS Serie kühlt sehr gut, lässt sich einfach montieren und insbesondere der/die Lüfter sind tadellos. Drehzahl, Laufgeräusch und Leistung sind hier erstklassig. Ohnehin steht der leise Betrieb nicht nur bei der „Silent Edition“ im Fokus. Bei „nur“ 1300 U/Min ist Schluss, weshalb die Kühler im Ranking nicht noch weiter nach oben klettern.

Abseits der Höhe, die aber noch immer unter 160 mm bleibt, haben die optisch gefälligeren Varianten gegenüber der „Silent Edition“ keine Nachteile. Hier geht das Design nicht zu Lasten der Performance. Im Gegenteil die etwas spartanische Silent Edition wird als Solid Black doch spürbar aufgewertet, auch wenn der Deckel unseren Geschmack nicht trifft. Die Preis-Differenz der Kühler ist vergleichsweise gering. I

So vergeben wir dem Enermax ETS-F40-FS Silent Edition für eine gute Leistung bei geringem Preis den Preis-Leistungs-Award.

Der Solid-Black und der ETF-F40-FS ARGB werden mit Gold ausgezeichnet, da sie gut kühlen, leise arbeiten und sich keine Schnitzer erlauben!

Wir haben das Produkt vom Hersteller zum Testen erhalten. Eine Einflussnahme auf den Test oder die Wertung fand nicht statt.

Установка

Во время тестирования возможностей кулера мы использовали платформу AMD с процессором Ryzen 7 2700 (8/16; 3,2/4,1 ГГц). В этом случае для установки охладителя понадобится предварительно демонтировать штатные пластиковые кронштейны разъема Socket AM4, а также металлическую пластину с обратной стороны печатной платы. Эти элементы используются для кулеров с крепежной конструкцией, предполагающей фиксацию с помощью прижимных скоб.

Enermax ETS-T50 AXE предлагает собственный механизм крепления, конструкция которого хорошо себя зарекомендовала в случае массивными процессорными кулерами.

Предварительно понадобится собрать заготовку из кронштейна и винтов-шпилек, зафиксировав последний комплектными резиновыми шайбами. Так как крепежная пластина универсальна, положение винтов в подготовленных отверстиях для конкретной платформы стоит предварительно уточнить в руководстве.

Избавившись от штатной крепежной пластины, устанавливаем вместо нее полученную сборочную единицу. Если шпильки установлены верно, они займут свое место в отверстиях PCB. После этого устанавливаем пластиковые стойки и крепежную рамку, дополнительно зажимая ее гайками. Получившаяся платформа становится базой для установки кулера.

На кронштейне радиаторного блока предусмотрены подпружиненные штуцеры с внутренней резьбой и подготовленными шлицами для крестообразной отвертки. Предварительно нанеся на процессор термопасту, устанавливаем радиатор и поочередно затягиваем оба штуцера. В конструкции предусмотрены пружины, которые попутно выполняют роль ограничителя, потому можно не волноваться, закручивая штуцеры до упора.

Теперь остается установить на место панель с направляющими Air Guide, а также закрепить вентилятор металлическими скобами.

После крепления кулера на плате ASUS ROG STRIX X470-F GAMING оставался свободный доступ ко всем слотам DIMM. Асимметричное расположение тепловых трубок избавляет от проблемы с установкой модулей памяти. Конечно, здесь также многое будет зависеть от компоновки самой платы, но, в любом случае, Enermax ETS-T50 AXE дает определенный запас. Это полезная особенность для достаточно габаритной модели кулера.

После сборки системы пора переходить к практическим испытаниям эффективности охлаждения.

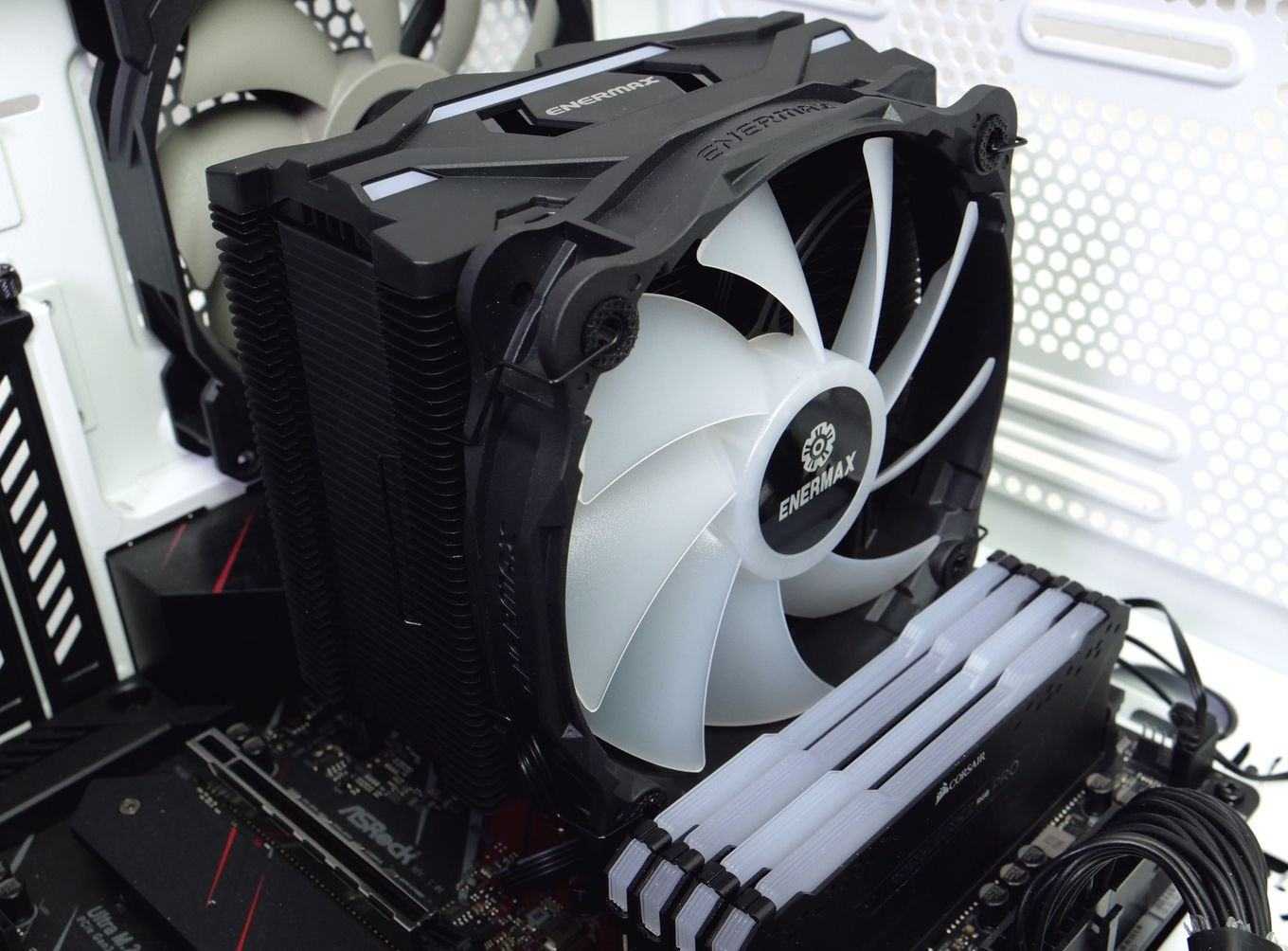

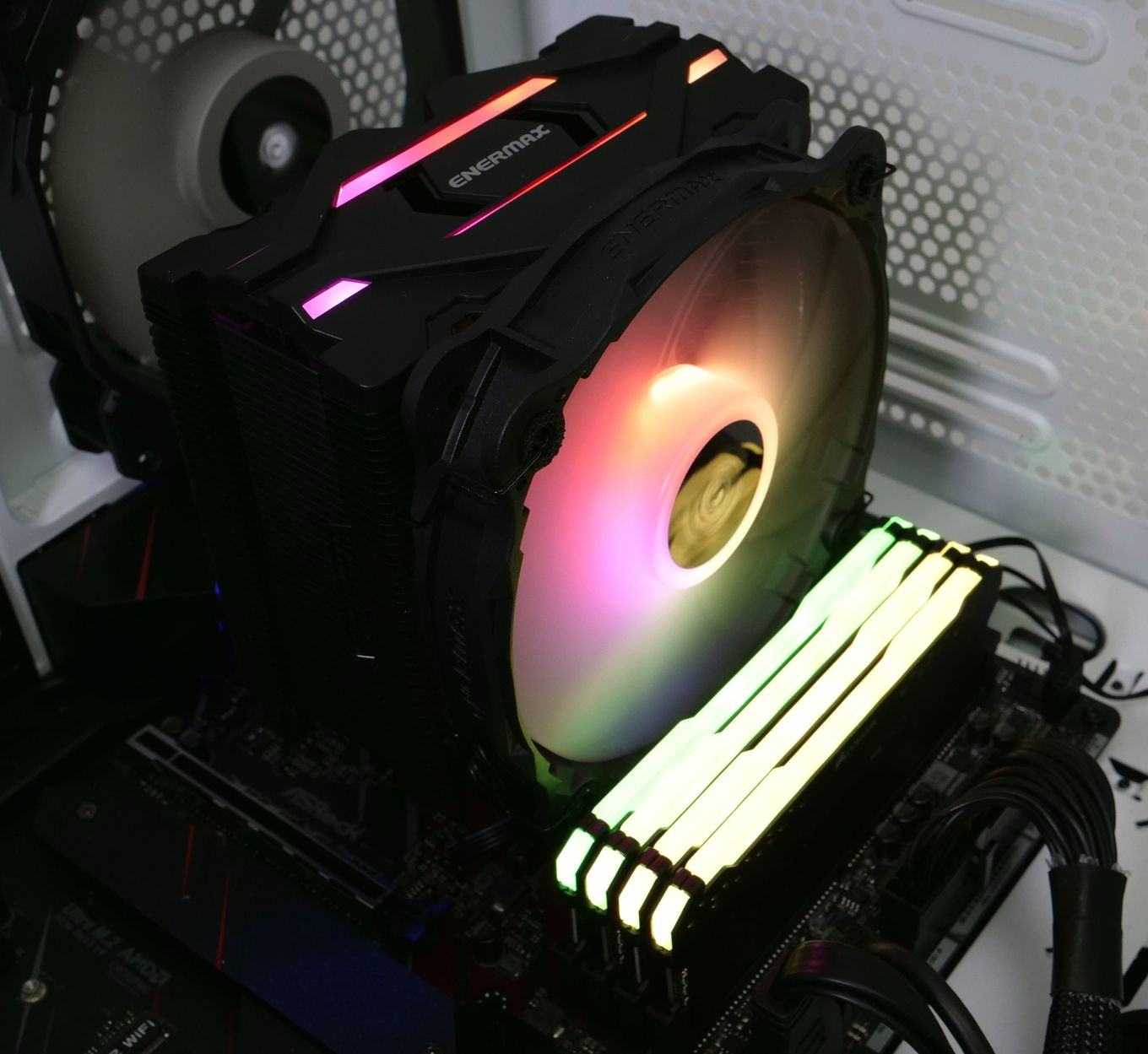

Seite 1: Enermax ETS-F40-FS Silent Edition, Solid Black und ARGB im Triple-Test

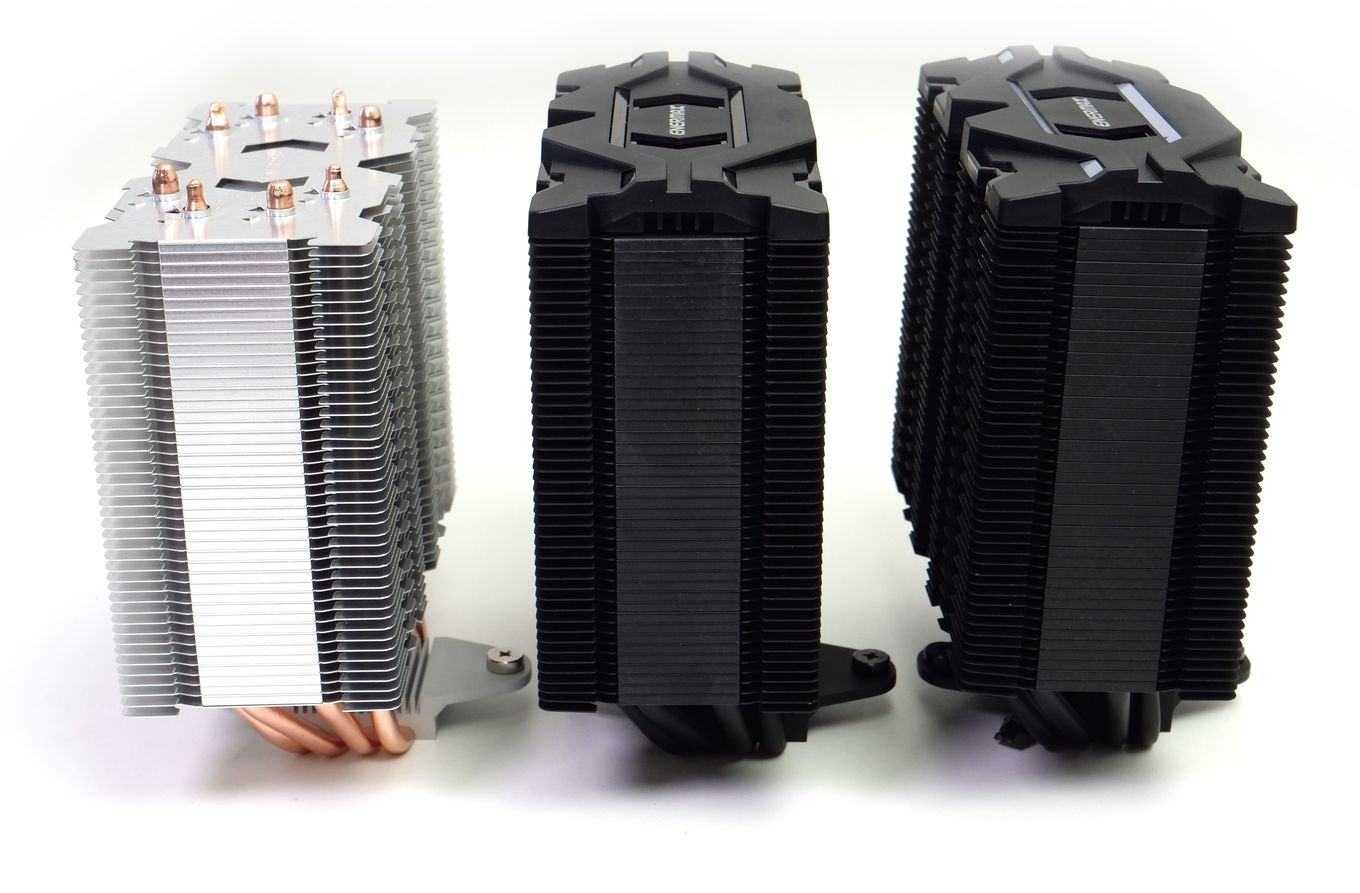

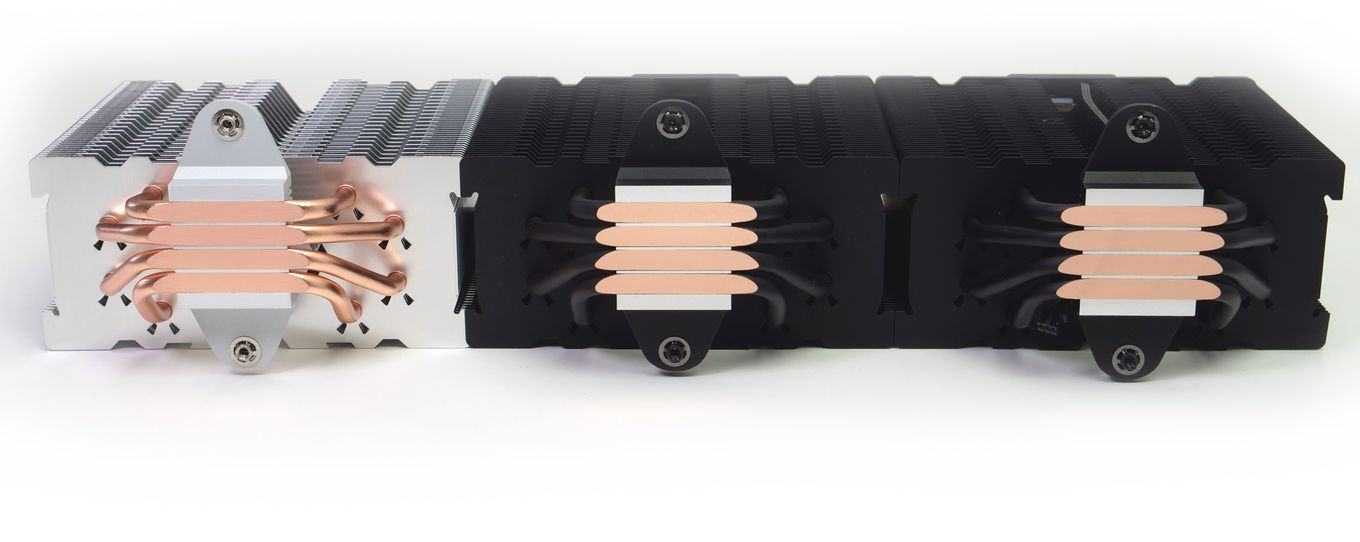

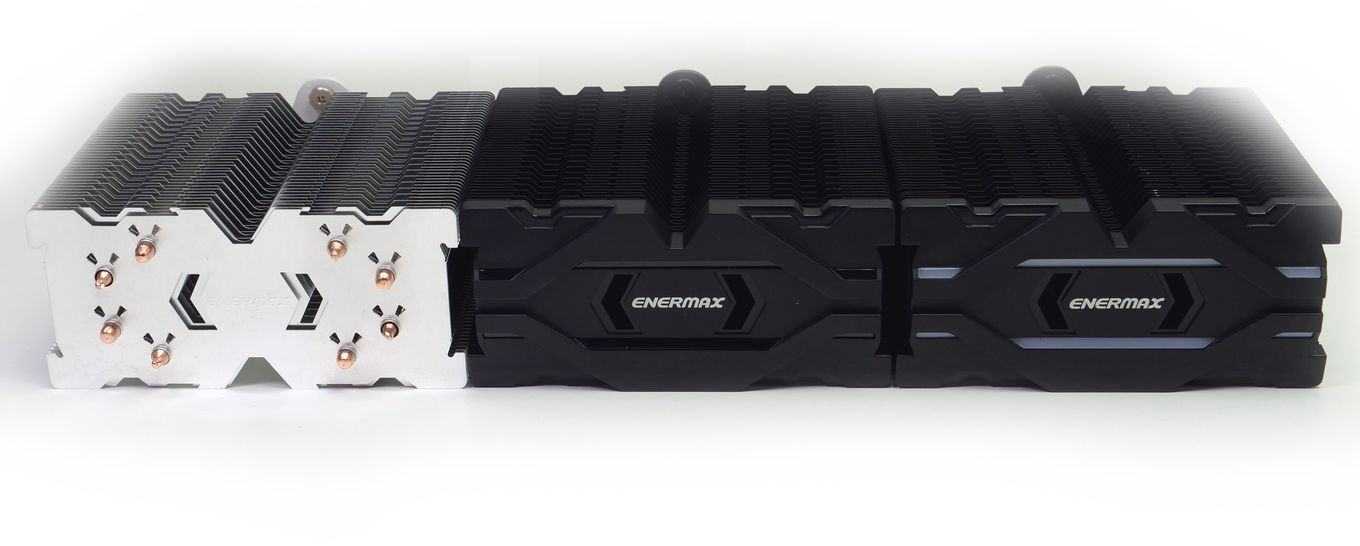

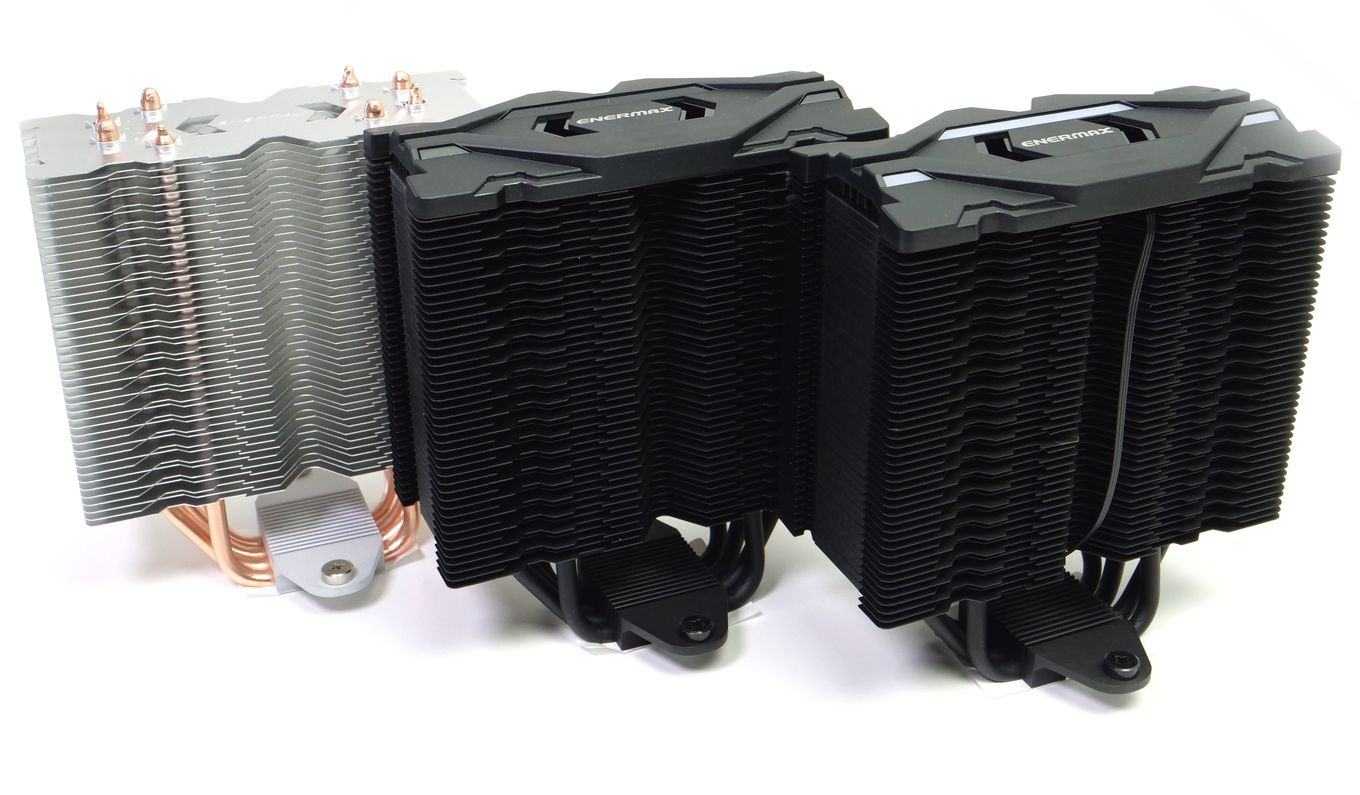

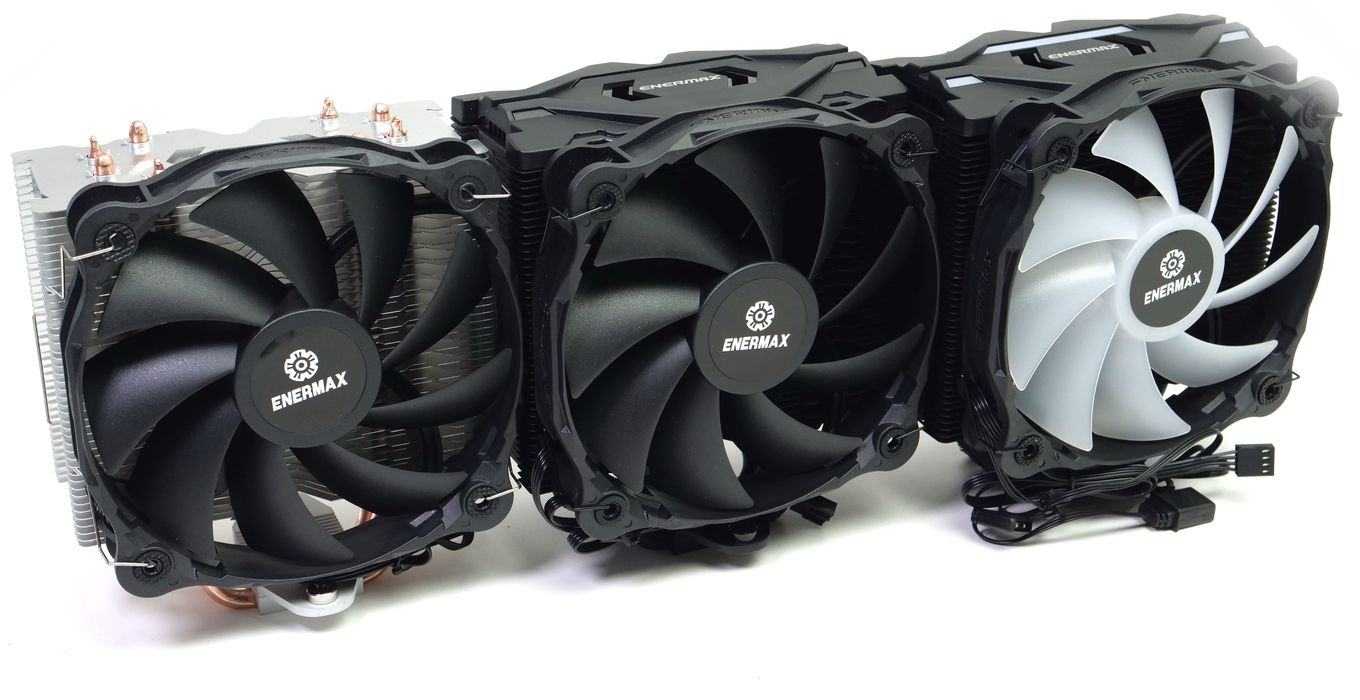

Enermax bietet seinen Mainstream-Luftkühler ETS-F40-FS in ganz unterschiedlich gestalteten Varianten an. Im Triple-Test vergleichen wir ETS-F40-FS Silent Edition, ETS-F40-FS Solid Black und ETS-F40-FS ARGB miteinander, aber auch mit Modellen der Konkurrenz.

Der ETS-F40-FS wird von Enermax als Mittelklasse-Luftkühler platziert — oberhalb des kleinen ETS-N31 mit 92-mm-Lüfter, aber zumindest nominell unterhalb des ETS-T50 AXE. Ungewöhnlich an diesem Single-Tower-Modell ist vor allem, dass er in optisch ganz unterschiedlichen Varianten angeboten wird. Das schlichte Basismodell mit silberfarbenen Kühlrippen und kupferfarbenen Heatpipes ist der ETS-F40-FS Silent Edition. Ganz in Schwarz zeigt sich hingegen der ETS-F40-FS Silent Edition Solid Black. Wer einen richtig auffälligen Luftkühler sucht, der könnte hingegen mit dem ETS-F40-FS ARGB glücklich werden. Dieses Modell gibt es gleich in zwei Farbvarianten: In Schwarz und in Weiß. Alle drei Modelle werden ab Werk mit einem einzelnen 140-mm-Lüfter bestückt.

Enermax hat uns gleich Samples aller drei Kühler zur Verfügung gestellt. Im Triple-Test können wir entsprechend genau untersuchen, wo es Unterschiede und Gemeinsamkeiten gibt. Einen Unterschied gibt es schon einmal beim Preis. Während der ETS-F40-FS Silent Edition etwa 34 Euro kostet, werden für den ETS-F40-FS Solid Black 39 Euro fällig. Die beleuchtete Variante ETS-F40-FS ARGB ist noch einmal 4 Euro teurer und kostet 43 Euro.

Damit die wichtigsten Eckdaten auf einen Blick vergleichbar sind, haben wir sie in einer Tabelle zusammengefasst:

Spezifikationen

Kühlername	Enermax ETS-F40-FS Silent Edition	Enermax ETS-F40-FS Solid Black	Enermax ETS-F40-FS ARGB
Kaufpreis	34 Euro	39 Euro	43 Euro
Homepage	www.enermaxeu.com	www.enermaxeu.com	www.enermaxeu.com
Kühlertyp	Single-Tower-Kühler	Single-Tower-Kühler	Single-Tower-Kühler
Maße (inkl. Lüfter)	140 x 93 x 156 mm (L x B x H)	140 x 93 x 158 mm (L x B x H)	140 x 93 x 158 mm (L x B x H)
Gewicht (inkl. Lüfter)	750 g	800 g	800 g
Material	Heatpipes: Kupfer Kühlrippen: Aluminium	Heatpipes: Kupfer Kühlrippen: Aluminium	Heatpipes: Kupfer Kühlrippen: Aluminium
Heatpipes	vier 6-mm-Heatpipes	vier 6-mm-Heatpipes	vier 6-mm-Heatpipes
Serienbelüftung	140-mm-PWM-Lüfter, 300 – 1.200 U/min	140-mm-PWM-Lüfter, 300 – 1.200 U/min	140-mm-PWM-Lüfter mit A-RGB-LEDs, 300 – 1.200 U/min
Sockel	AMD: FM1, FM2(+), AM2(+), AM3(+), AM4Intel: LGA 1200, LGA 775, 115x, 1366, 2011(-3) Square ILM, 2066	AMD: FM1, FM2(+), AM2(+), AM3(+), AM4Intel: LGA 1200, LGA 775, 115x, 1366, 2011(-3) Square ILM, 2066	AMD: FM1, FM2(+), AM2(+), AM3(+), AM4Intel: LGA 1200, LGA 775, 115x, 1366, 2011(-3) Square ILM, 2066

<>Enermax ETS-F40-FS Silent Edition, Solid Black und ARGB im Triple-TestDetailbetrachtung (1)

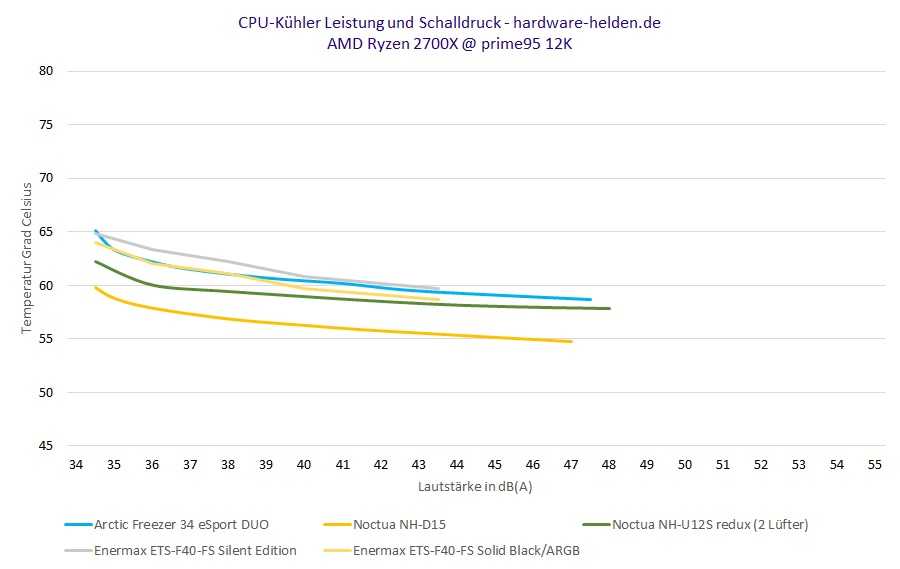

Temperatur und Lautstärke der CPU-Kühler

Wie wir Kühler testen und unsere Messungen zustande kommen, kann auf der Unterseite „So testen wir CPU-Kühler“ nachgelesen werden.

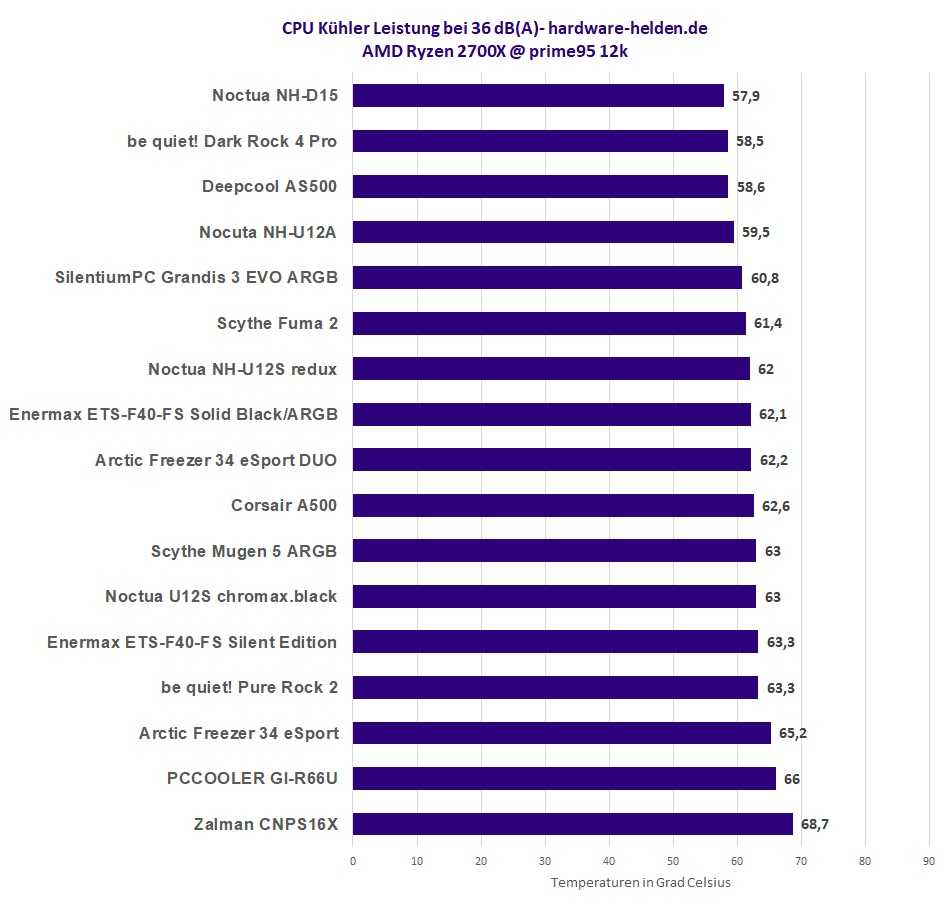

Das Leistung und Lautstärkewerte der drei Kühler war laut unseren Messungen nahezu identisch. Die beiden schwarzen Modelle lagen im Schnitt 1 Grad vor der unbeschichteten Silent Edition. Die Lautstärke der Lüfter war ebenfalls identisch. Wir führen den Solid Black und ARGB deshalb als einen Eintrag.

Der Verlauf zeigt eine gute Skalierung über den gesamten Lautstärke Bereich

Die Leistung der Kühler ist sehr gut und kein Modell leistet sich einen Ausrutscher. Das gute Ergebnis wird auch durch die sehr guten Lüfter und deren absolut perfekte Laufruhe erreicht. Es gibt keine Nebengeräusche oder andere Störgeräusche.Auch bei maximaler Drehzahl bleiben die ETS-F40-FS Kühler vergleichsweise leise. Bei den von uns gewählten 36 dB(A) können sich die Kühler souverän behaupten!

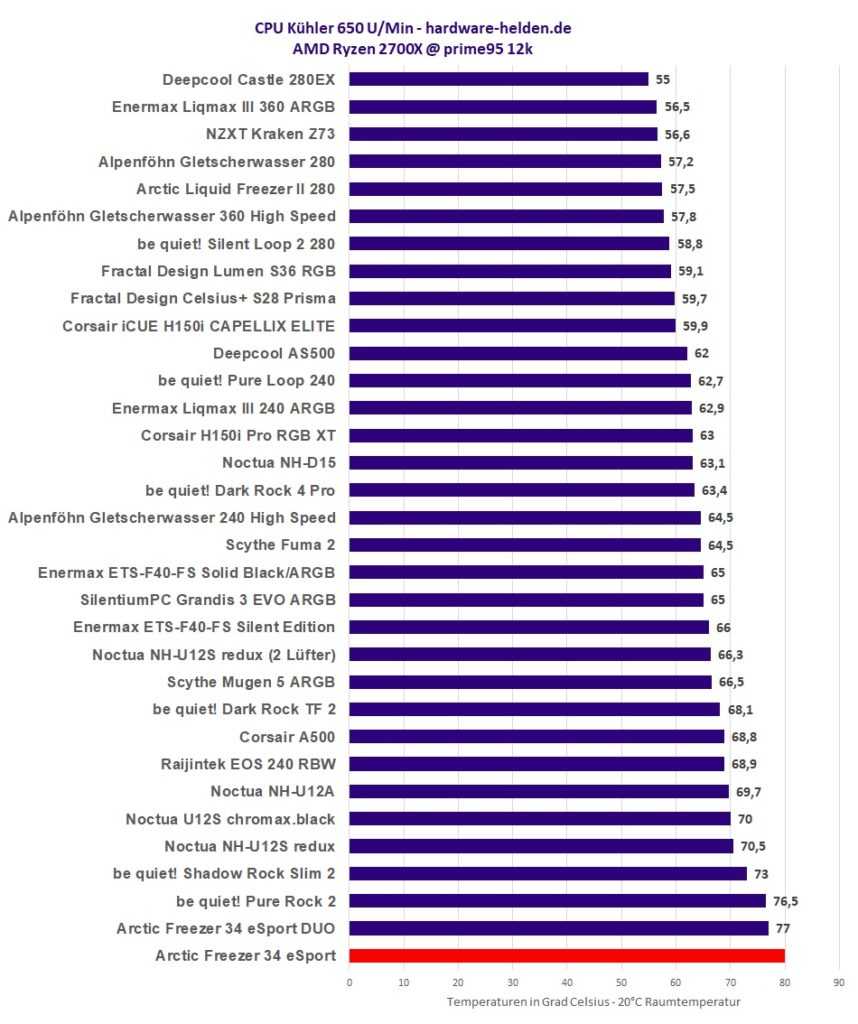

Kühlleistung bei fester Drehzahl

Da eine Lautstärkemessung komplex ist und wir lediglich dB(A)-Werte abbilden können, folgt hier die gewohnte Darstellung nach festen Drehzahlen. Zu beachten ist, dass die Kühler trotz identischer Drehzahlen unterschiedlich laut sind!

Auch hier ein überzeugendes Bild: Die Enermax-Kühler arbeiten bedingt durch die großen 140 mm Lüfter bei gleicher Drehzahl etwas kühler als viele CPU-Kühler mit 120 mm Lüfter.

Технические характеристики

• Наименование модели — Enermax ETS-T40 Fit
• Socket — AMD Socket FM1, FM2(+), AM2(+), AM3(+), (AM4) и Intel LGA 775, 115x, 1366, 2011(v3), 2066
• Тепловые трубки — 4 шт х 6 мм
• Материал радиатора — алюминий+медь
• Количество вентиляторов — 1, T.B.Apollish PWM 12 Circular LED Blue
• Размеры вентилятора — 120×120 мм
• Скорость вращения вентилятора — 800 — 1800 об/мин
• Уровень шума вентилятора — 16 — 26 дБ
• Воздушный поток — 33.26 — 75.98 CFM
• Тип подшипника — Twister Bearing
• Ресурс работы вентиляторов — 160000 часов
• Высота кулера — 161.7 мм
• Размеры (ШхВхГ) — 67.9 x 161.7 x 126 мм
• Масса — 0.46 кг
• Гарантия — 12 месяцев
