⇡#Технические характеристики
В основе Radeon R9 380 лежит графический процессор Antigua, который на самом деле представляет собой обновление хорошо знакомого чипа Tonga (Radeon R9 285). Никаких архитектурных преобразований он не претерпел. AMD только оптимизировала энергопотребление GPU – скорее всего, за счет производственного процесса, позволяющего получить больше кристаллов, способных работать при более низком напряжении. Образовавшийся резерв мощности был потрачен на увеличение рабочей частоты с 918 до 970 МГц.
Чип Antigua, которым комплектуется Radeon R9 380, по конфигурации вычислительных блоков (1792 шейдерных ALU, 112 текстурных блоков, 32 ROP) аналогичен «порезанному» чипу Tahiti в составе Radeon R9 280, а до него – Radeon HD 7950, но отличается более узкой 256-битной шиной памяти.
Блок-схема GPU AMD Antigua (Tonga)
Однако данная версия Antigua/Tonga тоже не является полностью функциональной. Сам по себе это более крупный ASIC по сравнению с Tahiti (5 млрд и 4,313 млрд транзисторов соответственно), физически он содержит столько же вычислительных блоков (2048 шейдерных ALU, 128 текстурников) и имеет такую же конфигурацию шины памяти (6 контроллеров, общая разрядность – 384 бит). Таким образом, AMD оставила пространство для потенциального Radeon R9 380X, построенного на полностью разблокированной версии GPU Antigua/Tonga.
Еще одно изменение в спецификациях Radeon R9 380 по сравнению с R9 285 – это то, что пропускная способность оперативной памяти увеличена с 5500 до 5700 Гбит/с, а объем может достигать 4 Гбайт.
Главным соперником R9 380 назначен GeForce GTX 960 – в целом более слабый GPU по конфигурации, но работающий на более высоких частотах и обладающий меньшим энергопотреблением (120 Вт). Типичное энергопотребление R9 380, как и R9 285, составляет 190 Вт. Обе графические карты имеют рекомендованную цену $190 (США, без налогов).
| Модель | Графический процессор | Видеопамять | TDP, Вт | |||||||||
| Кодовое наз-вание | Число транзис-торов, млн | Тех-процесс, нм | Тактовая частота, МГц: High State / Boost State | Число пото-ковых процес-соров | Число текстур-ных блоков | Число ROP | Разряд-ность шины, бит | Тип микро-схем | Тактовая частота: реальная (эффективная), МГц | Объем, Мбайт | ||
| Radeon R9 280 | Tahiti PRO | 4313 | 28 | 827/933 | 1792 | 112 | 32 | 384 | GDDR5 SDRAM | 1250 (5000) | 3072 | 200 |
| Radeon R9 280X | Tahiti XT2 / Tahiti XTL | 4313 | 28 | 850/1000 | 2048 | 128 | 32 | 384 | GDDR5 SDRAM | 1500 (6000) | 3072 | 250 |
| Radeon R9 285 | Tonga PRO | 5000 | 28 | 918/- | 1792 | 112 | 32 | 256 | GDDR5 SDRAM | 1375 (5500) | 2048 | 190 |
| Radeon R9 380 | Antigua PRO | 5000 | 28 | 970/- | 1792 | 112 | 32 | 256 | GDDR5 SDRAM | 1425 (5700) | 2048/4096 | 190 |
Чип Antigua/Tonga отстает от продуктов NVIDIA на базе второй версии архитектуры Maxwell (к которым относится GM206) не только в энергоэффективности, но и в части поддержки новых аппаратных функций DirectX 12.
Direct X12 feature levels, слайд Microsoft
Система охлаждения
Система охлажденияSapphire Radeon R9 380X Nitro заслуживает отдельного внимания. Во-первых, сначала снимается кожух СО, который крепится пятью винтами,затем — усиливающая пластина (backplate), которая остается с обратной стороны печатной платы лишь с помощью термопрокладки, через которую отводит тепло с подсистемы питания.
После всего вышесказаннго дело доходит и до основного радиатора. Он представляет собой цельнометаллическую односекционную конструкцию. Напаянное широкое основание служит для отвода тепла от восьми микросхем памяти через толстые черные термопрокладки.
Как обычно это бывает охлаждением силовых транзисторов занимается низкопрофильный радиатор, но не в этом случае. В зоне микросхем основной охладитель имеет удлиненные ребра и напаяную медную трубку, всего их в конструкции четыре и все диаметром 6 мм.
Они качественно пропаяны в местах контакта с пластинами радиатора.
За активное воздушное охлаждение отвечают два крупных вентилятора с диаметром крыльчатки 95 мм. Они представлены компанией Apistek, модель GAA8B2U, скорость вращения составляет 0 – 3000 об/мин.
В конце стоит сказать несколько слов о бэкплейте. Вся его поврехность изолирвана для предовтращения от короткого замыкания, но имеется один участок, в котором виднеется рельефный рисунок. Разработчики решили испльзовать пластину еще как и элемент охлаждения, поскольку через черную термопрокладку она отводит тепло с силовой части, что позволяет на практике отыграть несколько градусов с подсистемы питания, что в свою очередь сопровождается более стабильной работой ивысоким разгоном.
Игровые тесты
Разгон, мощность
| Модель | Частота GPU/памяти, МГц |
Частота GPU/памяти в разгоне, МГц |
| AMD Radeon Fury X | Номинальные | 1125/500 |
| AMD Radeon R9 390 | Номинальные | 1150/1750 |
| AMD Radeon R9 290X | Номинальные | 1100/1450 |
| AMD Radeon R9 290 | Номинальные | 1100/1450 |
| AMD Radeon R9 380 | Номинальные | 1200/1500 |
| AMD Radeon R9 285 | Номинальные | 1150/1500 |
| Nvidia GeForce GTX 980 Ti | Номинальные | 1400/2000 |
| Nvidia GeForce GTX 980 | Номинальные | 1400/2000 |
| Nvidia GeForce GTX 970 | Номинальные | 1500/2000 |
| Nvidia GeForce GTX 960 | Номинальные | 1500/2000 |
Тестовый стенд
- процессор: Intel Core i7-3930K @4,4 ГГц
- материнская плата: ASUS Rampage IV Formula
- память: Kingston KHX2133C11D3K4/16GX, 1866 МГц, 4×4 ГБ
- жесткий диск: Hitachi HDS721010CLA332, 1 TБ
- блок питания: Seasonic SS-750KM
- операционная система: Windows 7 Ultimate SP1 x64
- драйвер GeForce: NVIDIA GeForce 361.75 и GeForce 364.51
- драйвер Radeon: AMD Crimson Edition 16.2 и Crimson Edition 16.3.2
Для The Division и War Thunder были использованы более новые драйверы в сравнении с другими приложениями (GeForce 364.51 и Crimson 16.3.2). Тесты проводились в разрешении 1920×1080 пикселей. Настройки графики максимальные.
В игре Rise of the Tomb Raider при номинальных частотах GeForce GTX 960 уверенно обходит всех конкурентов от AMD. После разгона Radeon R9 380 удалось добиться небольшого преимущества по средней частоте кадров относительно соперника с начальными частотами, но все еще слабее по минимальному показателю. У GeForce GTX 780 преимущество небольшое.
В В Tom Clancy’s The Division видеокарты AMD показали определенный перевес над GeForce GTX 960. Radeon R9 380. как и 280Х демонстрируют максимально близкие показатели при заводских частотах, их преимущество над GeForce более 13-15%, и только разгон позволяет GTX 960 достичь уровня соперников.
Упаковка и комплектация

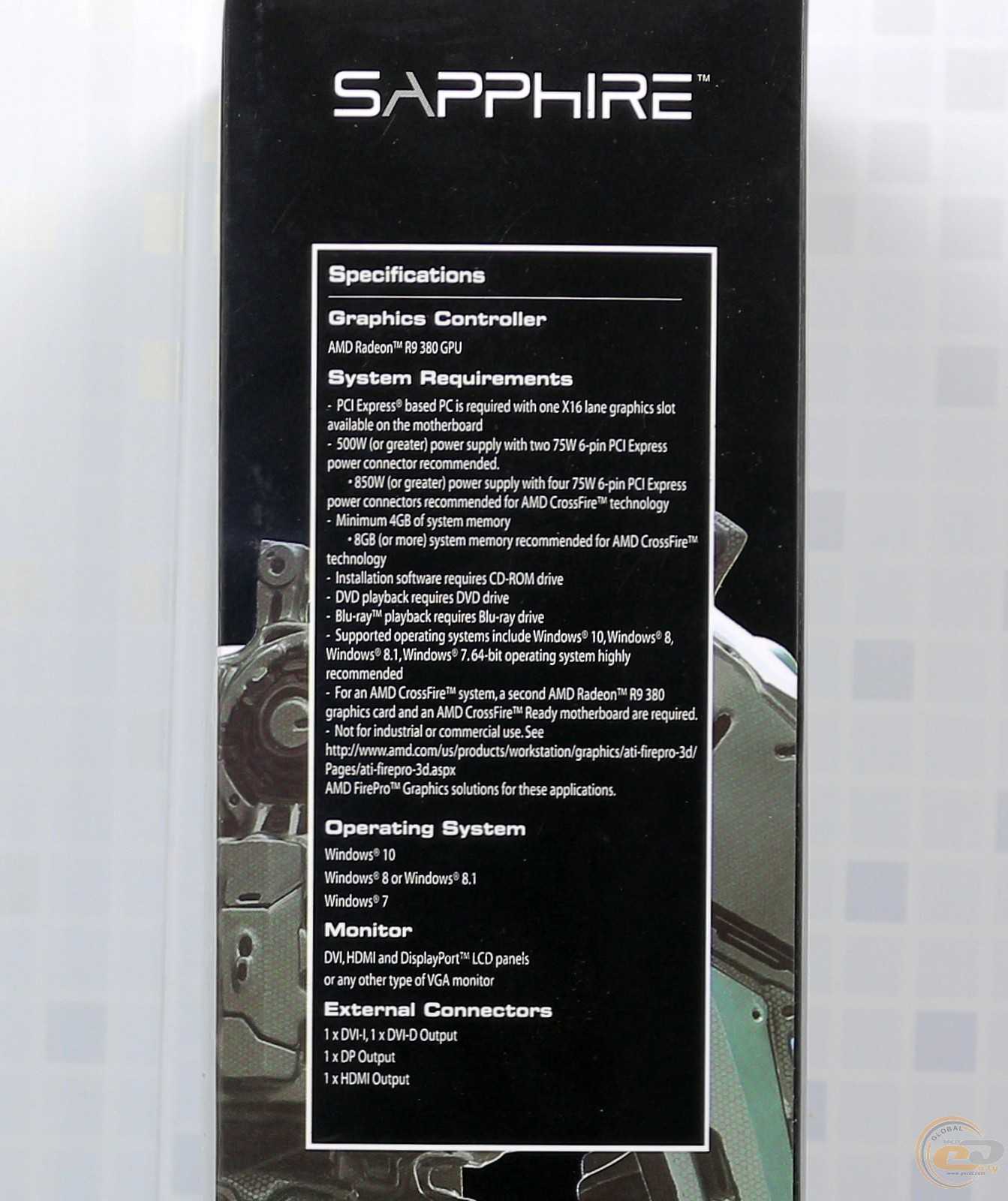

ВидеокартаSapphire Radeon R9 380X Nitro поставляется в упаковке непривычной вытянутой формы с узнаваемым изображением технологичного киборга и с темной полиграфией. На лицевой стороне разработчики отметили наименование серии и ускорителя, использование в конструкции системы охлаждения усиливающей пластины, наличие 4 Гб видеопамяти для работы в высоких разрешениях, фирменную особенность вентиляторов, которая заключается в пассивной работе последних при низкой нагрузке.
Внутри скрывается коробка из плотного картона, защищающая видеокарту от внешних факторов, кроме этого графический ускоритель помещен в пакет-антистатик. Все это должным образом гарантирует высокую целостность новинки при транспортировке.
Разработчики снабдили модель необходимой комплектаций, которая размещается в нишах. В нее входят:
- Руководство пользователя;
- Диск с программным обеспечением и драйверами;
- Буклет продукции;
- Регистрационный купон;
- Переходник VGA -> DVI.
Энергопотребление
Дополнительные благодарности: Netkas за настройку того, что проверка подписи не выполняется, OneB1t помогает мне с AtomDis, DDSZ для ускорения разметки кода, asder000 за предоставление данных, Lard за демонстрацию того, как сделать мод тайминга памяти и The Stilt для создания его набор ромов для майнинга с различным напряжением и ромов MLU. Чего я добился повышения производительности с помощью модов BIOS
Hawaii Bios Editing
Я создал модифицированные файлы BIOS для карты MSI R9 290X 4 ГБ с напряжениями DM0 868, 825 и 775. С помощью BIOS 775 мВ мне удалось снизить более чем на 20% по сравнению с 968 мВ.
Сравнивая 2 и 3, мы видим, что DPM 5 и 6 нуждаются в более высоком VID, чем тот, который был установлен EVV, для отсутствия артефактов на тех частотах (диапазоне) DPM графического процессора при тестировании. DPM 4 и 2 оказались ниже, а DPM 3 без изменений, я установил DPM 1 ниже, и пока никаких побочных эффектов.
Общая информация
1.Конструктивные требования по теплоотводу (TDP)
275W
190W
Требования по теплоотводу (TDP) — это максимальное количество энергии, которое должна будет рассеять система охлаждения. Более низкое значение TDP также обычно означает меньшее энергопотребление.
2.количество транзисторов
6200 миллионов
5000 миллионов
Более высокое число транзисторов обычно указывает на новый, более мощный процессор.
3.размер полупроводников
28nm
28nm
Меньший размер указывает на более новый процесс создания чипа.
4.версия PCI Express (PCIe)
3
3
PCI Express (PCIe) — это высокая скорость стандарта карты расширения, которая используется для подключения компьютера к его периферии. Новые версии поддерживают более высокую пропускную способность и предоставляют более высокую производительность.
5.гарантийный период
Неизвестно. Помогите нам, предложите стоимость. (Asus Strix Radeon R9 390X DirectCU III OC)
Неизвестно. Помогите нам, предложите стоимость. (Sapphire Radeon R9 380 ITX Compact)
Когда продукт находится под гарантией производителя, в случае неисправности, можно получить замену.
6.Имеет воздушно-водяное охлаждение
Asus Strix Radeon R9 390X DirectCU III OC
Sapphire Radeon R9 380 ITX Compact
Графическая карта использует сочетание воды и воздуха, чтобы снизить ее температуру. Это позволяет ей разгоняться больше, увеличивая производительность.
7.ширина
300mm
170mm
Ширина представляет горизонтальный размер продукта. Мы считаем, что меньшая ширина лучше, потому что она обеспечивает легкую маневренность.
8.высота
137.7mm
116.15mm
Высота представляет вертикальный размер продукта. Мы считаем меньшую высоту лучше, потому что она обеспечивает легкую маневренность.
Характеристики
| Архитектура | GCN 3.0 |
| Кодовое имя | Antigua |
| Дизайн | AMD Radeon R9 300 Series |
| Дата выпуска | 18 June 2015 |
| Цена на дату первого выпуска | $199 |
| Место в рейтинге | 247 |
| Цена сейчас | $264.99 |
| Тип | Desktop |
| Соотношение цена/производительность (0-100) | 31.71 |
| Частота ядра в режиме Boost | 970 MHz |
| Количество конвейеров Compute | 28 |
| Производительность с плавающей точкой | 3,476 gflops |
| Технологический процесс | 28 nm |
| Количество шейдерных процессоров | 1792 |
| Stream Processors | 1792 |
| Скорость текстурирования | 108.6 GTexel / s |
| Энергопотребление (TDP) | 190 Watt |
| Количество транзисторов | 5,000 million |
| Видеоразъёмы | 2x DVI, 1x HDMI, 1x DisplayPort |
| Поддержка DisplayPort | |
| Поддержка Dual-link DVI | |
| Eyefinity | |
| HDMI | |
| Количество Eyefinity-дисплеев | 6 |
| VGA | |
| CrossFire без мостика | |
| Шина | PCIe 3.0 |
| Форм-фактор | Full Height / Full Length Dual Slot |
| Интерфейс | PCIe 3.0 x16 |
| Длина | 221 mm |
| Дополнительные разъемы питания | 2 x 6-pin |
| DirectX | 12 |
| Mantle | |
| OpenCL | 2.0 |
| OpenGL | 4.5 |
| Vulkan | |
| Память с высокой пропускной способностью (HBM) | |
| Максимальный размер памяти | 4 GB |
| Пропускная способность памяти | 182.4 GB/s |
| Ширина шины памяти | 256 bit |
| Частота памяти | 970 MHz |
| Тип памяти | GDDR5 |
| Разделяемая память | |
| AMD Eyefinity | |
| CrossFire | |
| DDMA audio | |
| FreeSync | |
| FRTC | |
| HD3D | |
| HDMI 4K Support | |
| LiquidVR | |
| PowerTune | |
| TrueAudio | |
| Video Code Engine (VCE) | |
| Virtual Super Resolution (VSR) | |
| ZeroCore |
Перспективы R9 380
Невзирая на все явные достоинства рассматриваемых видеокарт, необходимо уделить внимание ряду минусов. Так, к примеру, некоторые пользователи считают, что для настройки и эффективной эксплуатации GPU этой серии, учитывая их возраст, могут понадобиться определенные знания и навыки
Речь, в частности, идет о грамотном разгоне карты и понижении напряжения ядра.
На фоне подобной энергоэффективности выгодно выглядят и показатели hashrate R9 380, составляющие 185 Mh/S. Естественно, речь идет о добыче монет не на одной карте. При этом опытные майнеры рекомендуют использовать данные GPU для параллельного майнинга других альткоинов. Подробные описания таких процессов можно найти в большом количестве публикуемых инструкций.
Сейчас для добычи ЕТН используются преимущественно карты с памятью 4gb, имеющие следующие технические параметры.
Помимо всего прочего, фермеры выделяют еще два существенных недостатка, а именно:
В работе
Технология 0db Fan Tech не может не радовать. Действительно, если возможностей радиаторного блока достаточно для того, чтобы эффективно охлаждать графический процессор в пассивном режиме, то почему бы не использовать такой ресурс. При минимальной нагрузке вентиляторы видеокарты не вращаются, соответственно не издавая шума.
В условиях отрытого стенда температура графического процессора в таком режиме находилась на уровне 50 градусов. В закрытом корпусе она будет иной, однако отнюдь не обязательно выше. Многое зависит от используемых компонентов и организации системы охлаждения внутри системного блока.
По завершению всех тестов, пиковая температура, которую удалось зарегистрировать – 76 С. Под нагрузкой скорость вращения вентиляторов повышалась до 1350 об/мин. Очень умеренное значение. Уровень шума – ниже среднего. Конечно, шелест крыльчатки уже различим, но абсолютно беззвучных видеокарт такого уровня мы пока не встречали.
При уменьшении температуры GPU, скорость вращения вентиляторов автоматически снижается. При 60 градусах кулер переходит в пассивный режим. Вентиляторы начинают вращаться при нагреве чипа примерно до 65 С.
Итоги
Предложив Radeon R9 380, компания AMD малыми силами улучшила свои позиции в среднем ценовом сегменте. Нельзя сказать, что новинка принципиально отличается от предшественницы, но для своего класса она демонстрирует вполне пристойные результаты.
Что касается рассмотренной ASUS STRIX R9 380 OC, то модель оставляет весьма приятное впечатление. Бесшумная работа в покое и невысокий уровень шума под нагрузкой оценят любители тишины. Уже в базовом варианте видеокарта предлагает хороший уровень производительности, а дополнительный заводской тюнинг добавляет еще несколько fps. Стартовый ценник несколько высоковат, но стоимость – величина переменная и вполне может корректироваться со временем.
+ Хорошая производительность
+ Заводской разгон GPU
+ Бесшумная работа при невысокой нагрузке
+ Умеренный уровень шума во время игр
+ Эффективная система охлаждения
— Цена на старте продаж
