Установка на примере LGA 1151v2

Мы рассмотрим установку системы жидкостного охлаждения Kraken X53 на материнскую плату MSI MPG Z390I Gaming Edge AC. Первым делом переворачиваем плату и устанавливаем с тыльной стороны PCB пластиковый бэкплейт из комплекта поставки СЖО.

Переворачиваем материнскую плату обратно и видим выглядывающие из отверстий PCB точки установки металлических стоек. Вкручиваем четыре стойки до упора.

Далее наносим термопасту на крышку процессора и прикладываем водоблок к материнской плате. Здесь стоит отметить преимущество установки Kraken X53 в том, что крепление этой СЖО позволяет установить водоблок устройства так, как удобно пользователю.

Фиксируем водоблок четырьмя винтами с накатанной головкой, закручивая их попеременно. Далее устанавливаем вентиляторы Aer P120 на радиатор Kraken X53. Подключаем все требуемые кабели и водянка готова к работе.

С использованием термопасты Arctic MX-2 отпечаток на теплораспределительной крышке процессора и контактной площадке водоблока получился следующим.

По рисунку отпечатка видно, что наиболее ярко выражено усилие прижима по центру крышки процессора.

NZXT Kraken G12 и CAM софт

Охлаждать процессор проще, чем видеокарту, потому что во-первых тепловыделение процессоров обычно составляет до 90 Вт, а видеокарт — 200 Вт, а во-вторых в процессоре все тепло сосредоточено в одном кристалле, а на видеокартах приходится охлаждать так же модули питания и иногда чипы памяти. Поэтому, вот просто взять и установить CPU водоблок на видеокарту — это не самая лучшая идея, ведь надо думать, что делать с VRM и памятью. Компания NZXT предложила простое решение: модуль Kraken G12, совмещающий крепление для водоблока и вентилятор для обдува самой платы.

То есть, самый горячий чип Kraken G12 охлаждает водой, а VRM модули и память — воздухом. Если на видеокарте система охлаждения состоит из нескольких компонентов, отдельно для VRM, отдельно для чипов памяти и отдельно для чипа, то охлаждение воздухом и водой будет очень эффективным, но большинство видеокарт имеют систему охлаждения «все-в-одном», и сняв родной кулер, вы получаете голую плату без единого радиатора.

Вариантов в этом случае три: либо искать радиатор для VRM вашей платы на aliexpress.com, либо выпиливать его самому, либо довериться компании NZXT и просто оставить обдув воздухом. Правда, в последнем случае надо изучить конструкцию видеокарты до покупки Kraken G12, ведь в некоторых старых моделях плат, горячие модули питания устанавливаются не только справа от GPU, но и слева, и они уже под прямым потоком воздуха от Kraken-а не находятся, а значит могут перегреваться.

Kraken G12 поставляется в комплекте с 90-мм вентилятором и набором крепления для видеокарт nVidia и AMD/ATI. Конструктивно, модуль — это стальная пластина с двумя посадочными отверстиями для помпы и вентилятора.

Комплектный вентилятор имеет размеры 92х92х25 мм, 3-контактный разъем питания, фиксированную скорость 1500 об/мин и подвеску ротора Rifle Bearing, что в переводе на наш язык, означает чуть улучшенный подшипник скольжения.

Перед установкой на плату, внимательно изучите инструкцию, процесс инсталляции простой, но не интуитивно понятный, так что смотреть схему приходится постоянно.

У меня на замену охлаждения на видеокарте с родного на Kraken-овское ушл ровно 90 минут, причем 15 минут я отмывал старую термопасту с платы, а еще 15 минут пытался зафиксировать кабели и шланги внутри модуля установки. К сожалению, Kraken G12 не имеет какой-то продуманной системы прокладки кабелей и проводов, производитель предлагает лишь притянуть их строительными хомутиками (в комплекте прилагаются).

В итоге, потрясающе красивый водоблок Kraken X62 оказывается в окружении вполне стандартного по сегодняшним меркам вентилятора и кое-как зафиксированных шлангов с проводами. Радует лишь, что видеокарта стоит боком и все то, что омрачает взгляд пользователя, скрыто за большим логотипом NZXT на торце модуля G12.

NZXT Kraken G12 совместим со следующими системами жидкостного охлаждения:

• NZXT

  Kraken X62, X52, X42, X61, X41, X31, X60, X40

• Corsair

  H105, H110, H90, H75, H55, H50 (CW-906006-WW only)

• Thermaltake
  • Water 3.0 Riing RGB 360, 280, 240, Red 280, 140,
  • Water 3.0 Ultimate, Extreme S, Extreme, Pro, Performer
  • Water 2.0 Extreme, Pro, Performer
• Antec

  KUHLER H2O 920V4, 620V4, 920, 620

• Zalman

  LQ-320, LQ-315, LQ-310

Чуть не забыл добавить, что система охлаждения Kraken X62 + G12 занимает два слота, то есть типичная видеокарта из 2-слотовой превращается в 3-слотовую.

Excellent cooling performance

Image 1 of 2

Image 1 of 2

Image 1 of 2

Actual performance varies with AIO coolers since these products allow for almost anyone to get into water-cooling, but they omit one vital component of any custom loop — the reservoir. One way to battle this, especially with smaller 120mm radiator units, is to bump the pump and fan speeds, which can have a negative effect on noise generation.

With the rather large 280mm and 360mm radiator setup for the Z63 nd Z73, NZXT has been able to largely distance itself from such problems. Our testing setup included the following hardware:

• CPU: Overclocked (opens in new tab)
• Motherboard: (opens in new tab)
• RAM: (opens in new tab)
• GPU: (opens in new tab)
• PSU: (opens in new tab)

The (opens in new tab) is a powerful 12-core CPU with plenty of performance available, Running a stress test with this capable processor installed is quite the challenge for even the largest air cooler to keep within optimal operating temperature ranges. The (opens in new tab) is an older card, but the ZOTAC AMP! Extreme is essentially silent at idle, likewise with the (opens in new tab).

Fan speeds were locked at 50% throughout the tests. With the Z73, the Ryzen 9 3900X runs at a mere 26C (79F) at idle, which is pretty good considering the ambient temperature was recorded at 22C (72F). This reading was measured both prior and after the stress test, allowing the system to run for approximately 30 minutes. Firing up a stress test for the 12-core CPU to chew through saw temperatures hit 50C (122F).

What was more interesting was the lack of noise emanating from the pump and block combo unit and the three fans attached to the 360mm radiator. I had to double-check that the fans were indeed spinning, as was reported by software readings. Playing Stellaris (late game where it really tasks your processor) saw temperatures hover between 42C (108F) and 46C (115F) when stable.

The Z63 is a similar story. Idle with the Ryzen 9 3900X was reported at 27C (81F), which largely falls into the margin of error and, as such, can be considered equal to the Z73. The same tests performed showed the AO with a smaller radiator and less airflow struggle a little to keep 12-core CPU in line with its larger sibling. Temperatures hit 58C (136F), which still isn’t high by any means.

Firing up Stellaris and running the game for the same duration, temperatures hovered at around 49C (120F). For an AIO, these are promising readings, especially given the sound output and how slow the three fans were able to run for prolonged periods of heavy use — Stellaris ran for approximately 90 minutes while the stress test was run in two bursts of 20 minutes.

Результаты тестирования

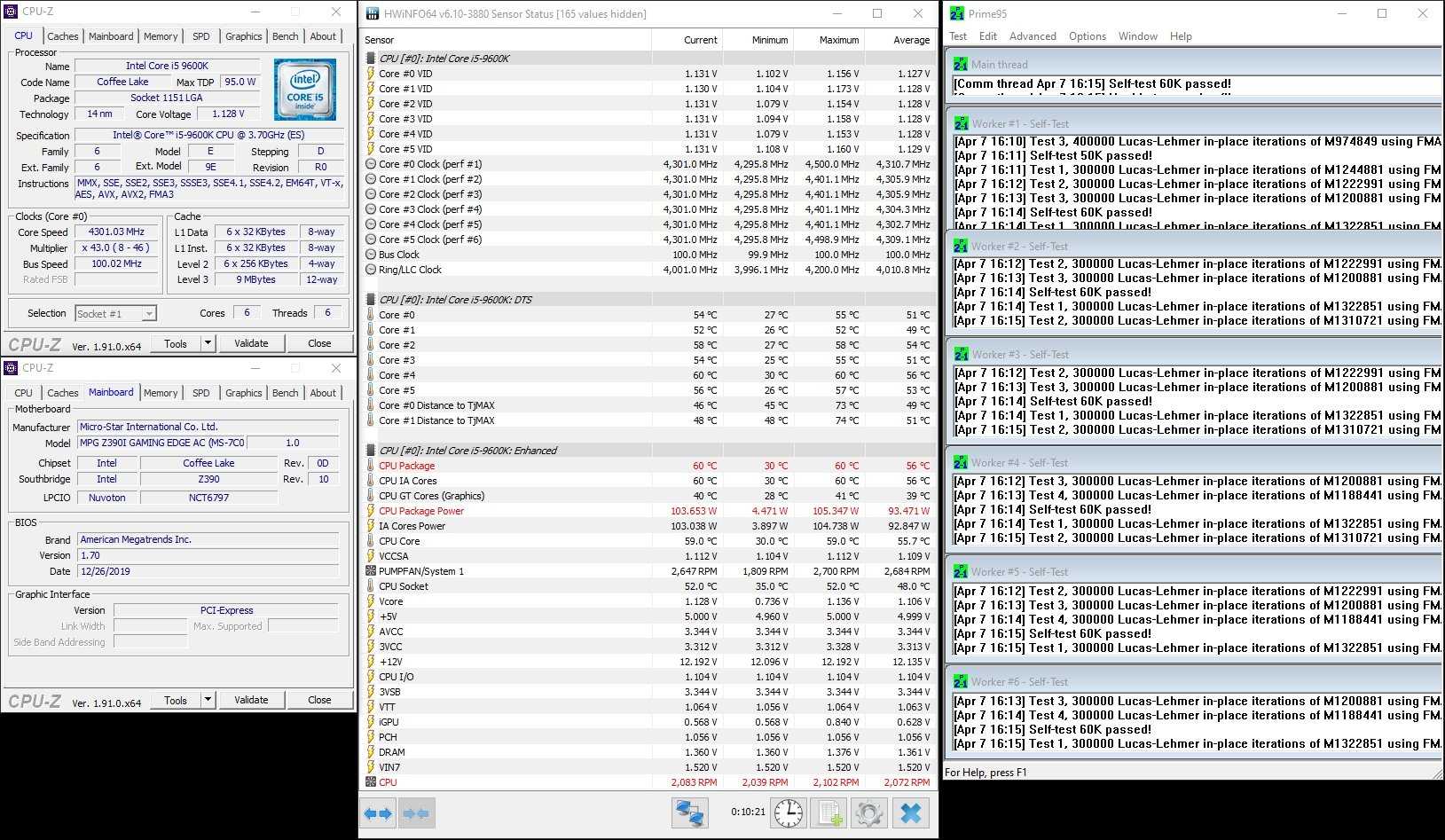

С 6-ядерным процессором Intel Core i5-9600k максимальное энергопотребление, а соответственно и тепловыделение, было достигнуто под нагрузкой 105 Вт.

А нагруженный по всем ядрам 8-ядерный Intel Core i7-9700k выделял порядка 150 Вт тепловой энергии.

Перед тем, как приступить к оценке эффективности охлаждения водянки Kraken X53, более детально изучим фирменные вентиляторы NZXT Aer P120. Свою работу эти вентиляторы начинают от 20% заполнения ШИМ при скорости 500 об/мин. Далее скорость растет равномерно и при 100% заполнения ШИМ достигает на практике 2100 об/мин.

Очень интересно и неоднозначно можно оценить уровень шума комплектных вентиляторов NZXT Aer P120. До скорости вращения 1400 об/мин их можно назвать тихими и комфортными в эксплуатации. Далее происходит заметное нарастание уровня шума, а после 1800 об/мин этот показатель растет стремительными темпами до неприличных значений.

Но самые интересные особенности у водянки Kraken X53 выявляются при анализе эффективности охлаждения. В случае 6-ядерного процессора Intel Core i5-9600k падение температуры при увеличении оборотов вентиляторов сильно заметно лишь до 1180 об/мин. Дальше увеличивать скорость комплектных вертушек уже не имеет смысла, так как выигрыш по температуре составляет максимум 2-3 градуса Цельсия. А при этом, как мы помним из предыдущего графика, шум работы системы вырастет ощутимо.

Аналогичная картина проявляется и при охлаждении 8-ядерного процессора Intel Core i7-9700k. Система жидкостного охлаждения Kraken X53 достаточно бодро реагирует на повышение оборотов вентиляторов до значения 1400 об/мин. Далее же отыгрыш в температурах от повышения скорости вентиляторов невелик и с точки зрения роста уровня шума попросту не оправдан.

Если же говорить об эффективности системы жидкостного охлаждения Kraken X53 в целом, то эта водянка без проблем справилась с горячими процессорами, имеющими 6 или 8 ядер. Исходя из проведенного тестирования, мы можем смело рекомендовать Kraken X53 для охлаждения любого процессора платформ AMD AM4 и Intel LGA 1151v2, а также процессоров Ryzen Threadripper с количеством ядер не более 12-ти.

Should you buy the NZXT Kraken Z63 or Z73?

Source: Rich Edmonds / Windows Central (Image credit: Source: Rich Edmonds / Windows Central)

The NZXT Kraken Z73 is an ideal purchase for those with Intel Core i5 and AMD Ryzen 7 processors or above. Should you have plans to kit out your PC with processors that rock ten or more cores, you’ll want to have the 360mm radiator at hand for adequate heat dissipation. What’s more, is this AIO isn’t just great at keeping the CPU cool, it also looks good.

The Z63 is a great choice for a similar processor range, though if you partner it up with power-hungry CPUs, be prepared to see a slight increase in temperature and noise from fan curves. NZXT nailed the design of the Kraken coolers, and this latest family of Z AIOs do nothing but improve the aesthetics of any PC build, thanks to the LCD display. Forget RGB lighting. Addressable displays are where it’s at in 2020.

The Z73 is overkill for lower-powered processors, but really if you’re all about low noise, a clean install, and reliable software support, this is a worthy upgrade to your aging air cooler. There’s very little to dislike, aside from the price, and CAM can still be a slight pain to use. Overall, the Kraken Z73 is among the best AIO coolers you can buy. The same goes for the Z63.

NZXT Kraken Z73

Pricey but well worth it

The NZXT Kraken Z73 is an expensive cooler. There are no two ways about that. But should you want a smart-looking AIO that can handle even overclocked 12-core processors, this is it.

NZXT Kraken Z63

Slightly more affordable

The NZXT Kraken Z63 has everything the larger Z73 sibling has, but comes with a slightly smaller radiator and one less fan, but does slash the price considerably.

What you might dislike about the NZXT Kraken Z63 and Z73

Source: Rich Edmonds / Windows Central (Image credit: Source: Rich Edmonds / Windows Central)

Some don’t enjoy using CAM and other software from manufacturers, especially when mixing different product lines, resulting in more than one software booting up and running in the background. While I wasn’t able to fully test the cool effects you can create with CAM on the AIO, the performance aspect is more important, and it easily nailed it.

While you could run the Z63 and Z73 without CAM, you shouldn’t. You’re not only paying a premium for the performance, design, and warranty, but also that sweet new LCD display, which requires the software to configure. CAM is also still Windows-only.

Конфигурация тестовых стендов

Эффективность системы жидкостного охлаждения Kraken X53 мы проверили сразу на двух процессорах: 6-ядерном Core i5-9600k и 8-ядерном Core i7-9700k. Процессоры устанавливались на материнские платы MSI Z390I Gaming Edge AC и EVGA Z370 Micro-ATX соответственно. В обоих случаях тестирование Kraken X53 выполнялось на открытом тестовом стенде.
