Обзор и тест системы жидкостного охлаждения corsair hydro series h150i pro

Corsair iCUE H150i Elite Capellix CPU Cooler

Fresh out of the box, we get our first look at the new head unit! The pump and cold plate are contained in plastic sections below the new top plate, made of clear plastic where the underside is painted to give the ring and the logo to expose the Capellix RGB LEDs inside the assembly. We also see a set of four screws holding the cover on the head unit, and it is not just for looks, as you can swap this cover for another found inside the box!

Typically, a Corsair head unit will top out where the lower section of this head unit is, but this time around, another component is stacked on top, which is used to house the lighting and the cover plates. We can also see the fill port set into the textured plastic sides of the head unit. We chose not to show the fittings, as they are the same 90° swivel fittings seen on previous models. However, you can see the wires emanating from the head unit’s top side, which is not the typical cables we are used to seeing!

The head unit’s wiring is a fat cable that terminates into a 22-pin connector, where only twelve pins are used. The thicker cable is twenty-four inches long, where the 3-pin fan connection used for RPM sensing is twelve inches in length. Keep in mind, using this setup will send the motherboard into an error mode, as it does not see a CPU cooler connected. You will need to disable monitoring to bypass the issue long term.

The head unit ships with Intel mounting hardware installed into it, but more important at the moment is the pre-applied thermal paste on the copper cold plate. We are pleased that there are no issues with the paste application, and we found no debris in it either.

Since we use MX-4 on all coolers, we removed the factory-applied paste to expose the cooler’s base. In doing so, we see the lines form the machining process, and the cold plate is slightly convex. We also noticed no «special» screws to keep you out of the head unit, although there is no real reason to remove the cold plate, at least not until the warranty is up!

Skipping the image with the tubing and the tape measure to show off the fifteen inches of braided tubing, we moved right to the radiator. The radiator specifications were covered, but in this image, we can see the hexagonal covers where the tubing connects to the fittings found at both ends of the tubing. We also see the product sticker, and without an Asetek link on it, we then assume this is a CoolIt based design, but we could also be way off in this assessment.

On both sides of the radiator, Corsair tags them to ensure that, at a glance, it is easy to see who made the cooler. This is done with a chromed applique placed dead center of the length of the radiator. No matter how or where this AIO is installed, this logo will be visible.

Our 360mm radiator uses a high fin count, to the tune of twenty fins per inch, and typically, you will need monster fans to cool the coolant inside the system efficiently. Thankfully, Corsair did not skimp on the fans, and have delivered ML120 fans with a lot of RPM and an impressive static pressure rating!

Результаты тестирования

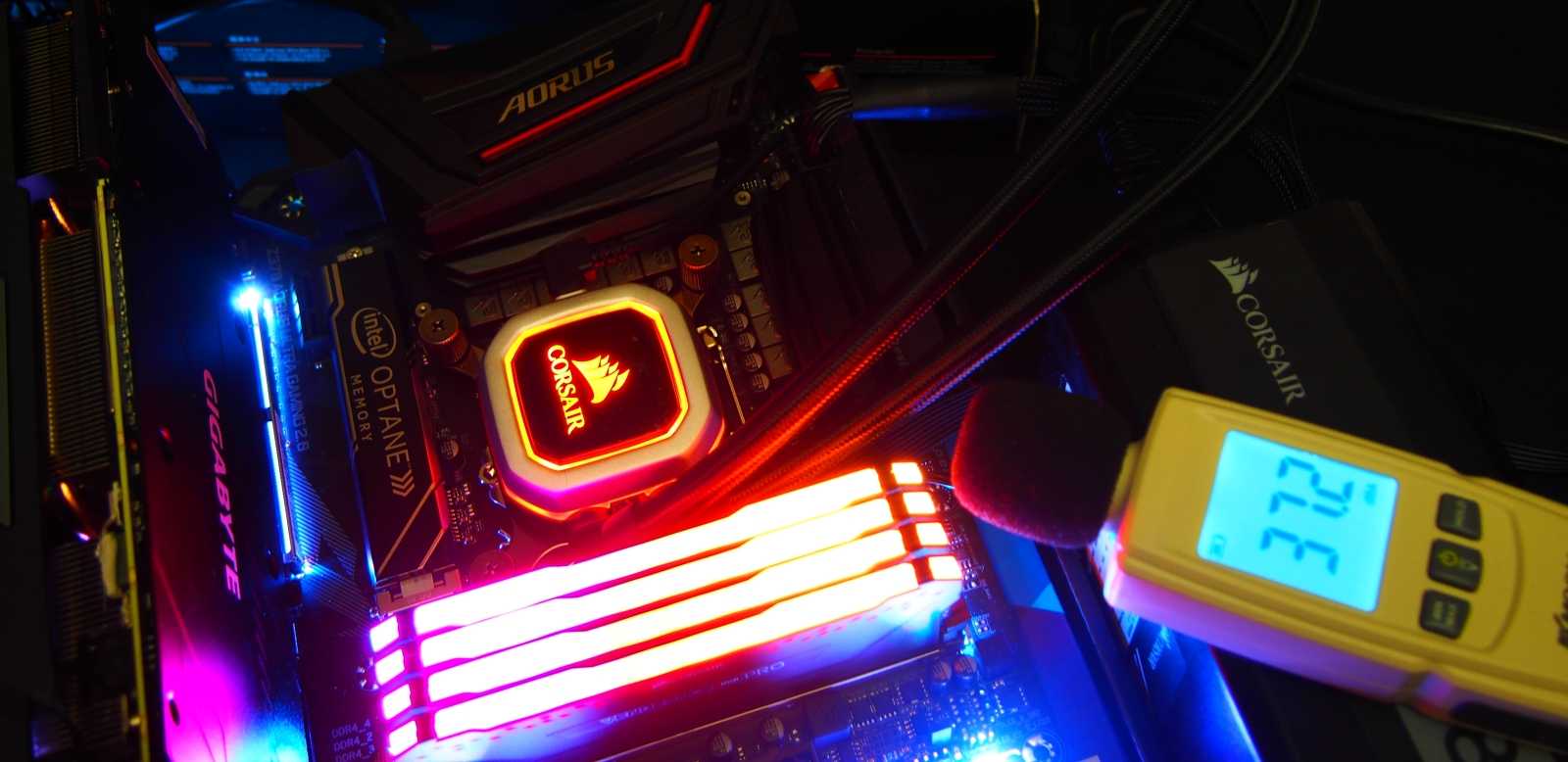

Важным вопросом в тестировании системы жидкостного охлаждения Corsair H150i Pro является уровень шума. Надежду на успех дают вентиляторы с технологией магнитной левитации. Мы протестировали данную систему охлаждения во всех трех режимах со следующими условиями изменения — шумомер был установлен на расстоянии 30 см от радиатора и на 10 см от водоблока Corsair H150i Pro. Из активных источников шума была только СЖО, видеокарта и блок питания работали в пассивном режиме. На процессор осуществлялась 100% нагрузка, после стабилизации температуры снимались показания шумомера.

Тестируя Corsair H150i Pro в режимах «тихий», «сбалансированный» и «экстремальный» через программу Corsair iCUE, мы получили следующие результаты.

Первой тестовой платформой для Corsair H150i Pro была Intel LGA1151v2 с i5-8600k, разогнанная до 4600 МГц при напряжении 1.26 В. Скажем сразу, что тестировать системы охлаждения на процессорах Intel, под теплораспределительной крышкой которых находится обычная термопаста вместо эффективного припоя, такое себе занятие. Однако мы сделали это. Температуры хоть и получились высокими, но Corsair H150i Pro смогла удержать разогнанный процессор в рамках безопасных температур.

С процессором AMD Ryzen 2600X, разогнанным до 4150 МГц с повышением напряжения до 1.375 В, системе жидкостного охлаждения Corsair H150i Pro удалось показать себя как высокоэффективное решение.

После тестирования Corsair H150i Pro хочется отметить, что данная СЖО раскрывается в полной мере тогда, когда используется процессор с качественным термоинтерфейсом под теплораспределительной крышкой. В случае с теми процессорами Intel, где задействована обычная термопаста, любая СЖО может показать высокие температуры, что не позволит увидеть действительную картину эффективности системы охлаждения. С процессорами же AMDи теми процессорами Intel, в которых под крышкой находится припой, система жидкостного охлаждения Corsair H150i Pro будет показывать себя эффективнее всего. Что же касается уровня шума, то тут Corsair H150i Pro действительно достойна похвалы. Уровень шума в режимах «сбалансированный» и «экстрим» оказался заметным на слух, но громким его не назовешь. Если же использовать «тихий» или «Zero RPM» профили, то система жидкостного охлаждения Corsair H150i Pro становится полностью бесшумной.

Final Thoughts

Many of the previous solutions from Corsair to hit our lab for testing have floundered in thermal results, leaving us with little choice but to remove points from the awards with a heavy hand. However, with what we have seen with the H150i Elite Capellix, with chart-topping results in extreme mode, and top-five finishes in balanced mode, sways our perspective of what to expect when it comes to the new Corsair sealed AIOs! So much comes in the box, which you are left wanting nothing when it is all installed and ready to run!

Mounting the cooler is as easy as any other; we love the length of all of the leads from the various components, which makes the installation of the cooler and the Commander Core possible in as many instances as possible while being able to hide everything but the shortest of runs to wire management holes. We also love swap covers on the head unit, taking what looks damn nice with the black cover, to «OMG that’s a ton of RGB» with the clear cover installed!

We love that Corsair can take on many of the prominent coolers without the need to go past balanced mode, which keeps the noise levels as low as possible. If not for the sheer amount of light from the fifty-seven total RGB LEDs in this system, one might forget there is such a beastly cooler in the system at all! For those looking for the best results possible, opting for the extreme mode is more than enough, with less than two-degrees left on the table, and without the need for earplugs at that insane 70 dB rating, we got running the fans at full speed! We will admit, Corsair has delivered the complete package when it comes to what our H150i Elite Capellix cooler has to offer.

To make it even better, the depth of control and all of the options at hand using iCUE is astounding. What makes it a step above is the inclusion of motherboard and GPU lighting control! Anything RGB can be controlled with iCUE, so you no longer have to mess with multiple software suites, and there is the fact that the flow of colors in certain modes is synced so much better than was possible for us before Corsair stepped up their game!

There is no way of wording things to lighten the fact that this AIO is nearly $200, but if you are willing to fork out the cash to the tune of $189.99, we feel you are getting one of the best performing sealed loop systems on the market, with by far, the best feature set available on the market today! Part of that cost is buying into the Corsair environment of iCUE, but even there, they upped the ante and have added value that may not be apparent at first glance.

If not for the inclusion of a plastic wrench for removal and installation of the optional pump covers and extreme pricing, we would be giving Corsair a perfect score for their effort in designing and producing one of the best CPU coolers on the market in this iCUE H150i Elite Capellix Extreme Performance 360mm RGB Liquid CPU Cooler. For those in need of something new, we strongly urge you to look at these new AIOs!

Тестовый стенд

Тесты проводились в моём домашнем, свежепрокачанном ПК:

Процессор AMD Ryzen 5 3600X
Термопаста be quiet! BC1
Материнская плата ASRock X570 Extreme4
ОЗУ Silicon Power DDR4 2x16GB 2400MHz
ОЗУ IRDM PRO DDR4 3600 МГц 2х16 ГБ
SSD Goodram CX300 240GB
SSD Western Digital Black SN750 250GB
HDD Western Digital Blue 2x1TB 7200RPM
HDD Western Digital Purple 6TB 5400RPM
HDD Seagate IronWolf ST6000VN001 6TB 5400RPM
БП be quiet! Power Zone 1000W
Корпус Vinga Ark

Установка в последний была не сказать, чтобы простой — но дело в том, что мне пришлось не только снять старый водоохлад, но и сменить место установки вентиляторов! Напоминаю, что корпус не поддерживает установку 140-мм вертушек или радиаторов сверху, и пришлось поменять воздушный поток, выставив комплектные вертушки сверху и вертушку сзади на вдув.

Делать такие финты ушами с башенным охлаждением я очень не советую — воздушный поток будет мешаться в кучу и потеряется эффективность охлаждения. Но если у вас не башня, а водоблок, то почему бы и да.

Более того — выяснилось, что и спереди в Vinga Ark 280-мм радиатор не вместится из-за корзины для плат 5,25 дюйма, которая занимает слишком много места. Плату пришлось снять, предварительно хорошенько погнув в безуспешных попытках отвоевать нужные миллиметры… которых бы всё равно не хватило. Радиатору оказался нужен зазор почти в полтора сантиметра!

Внешний вид и особенности

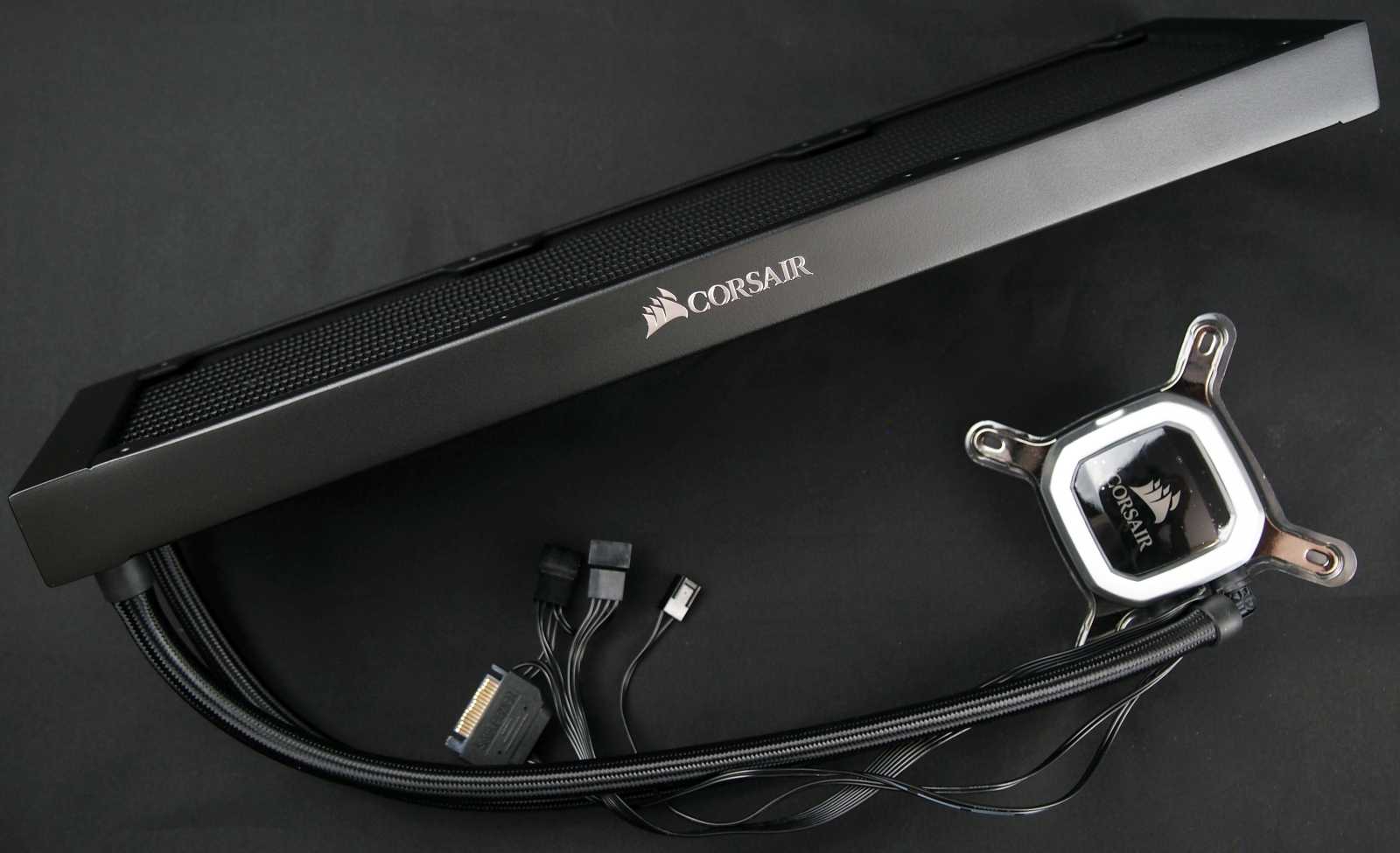

Corsair H150i Pro является СЖО с замкнутым контуром, поэтому поставляется в уже собранном виде. Для ее использования пользователю остается лишь установить вентиляторы и выбрать нужный тип крепления для соответствующей платформы.

Ставка в Corsair H150i Pro сделана на массивный алюминиевый 360-мм радиатор, габариты которого составляют 396 х 120 х 27 мм. Его сборка выполнена аккуратно и качественно, каких-либо изъянов нами обнаружено не было.

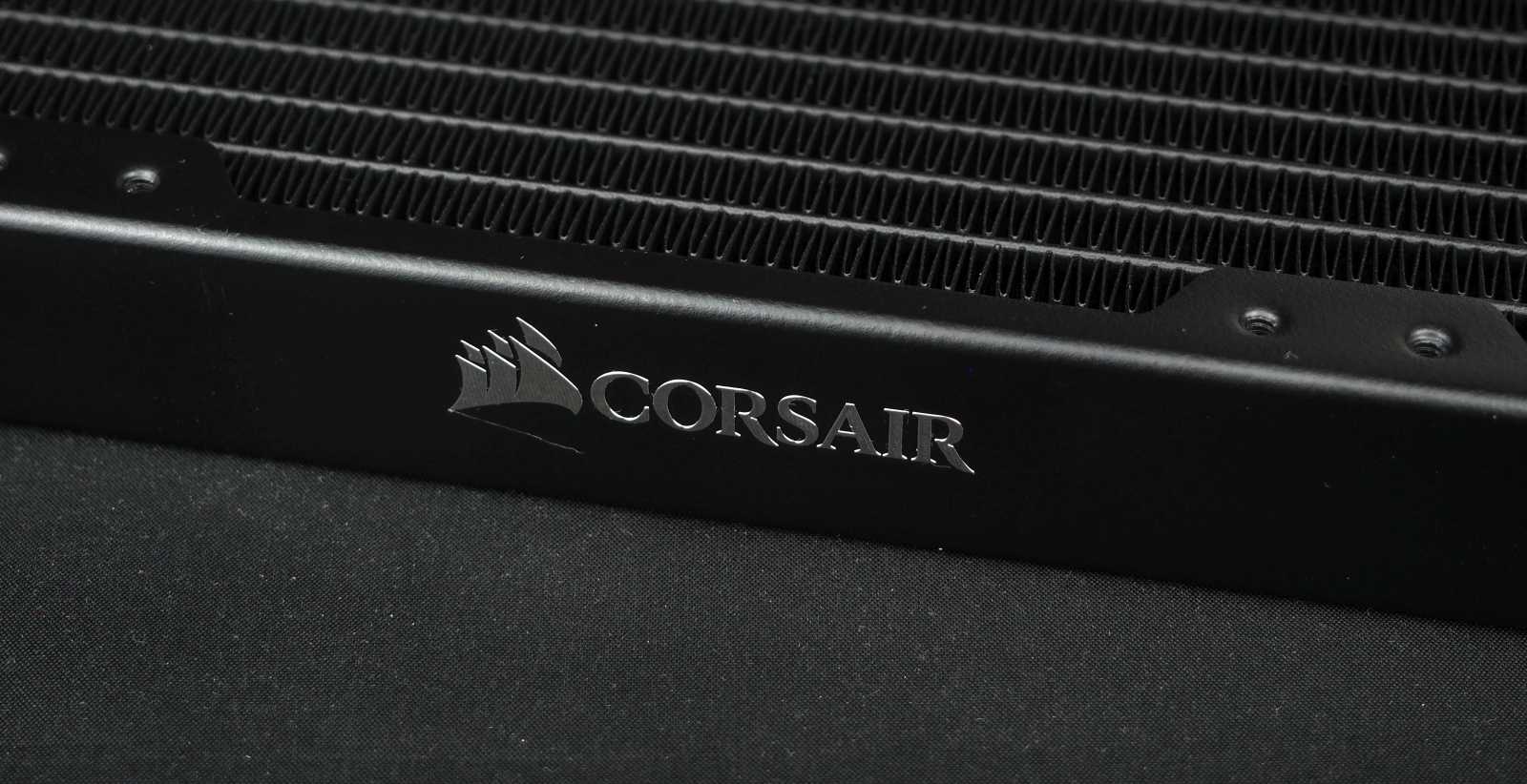

Боковые грани радиатора Corsair H150i Pro получили фирменный логотип и наименование. Это позволяет сразу идентифицировать внутри корпуса ПК производителя данной системы охлаждения.

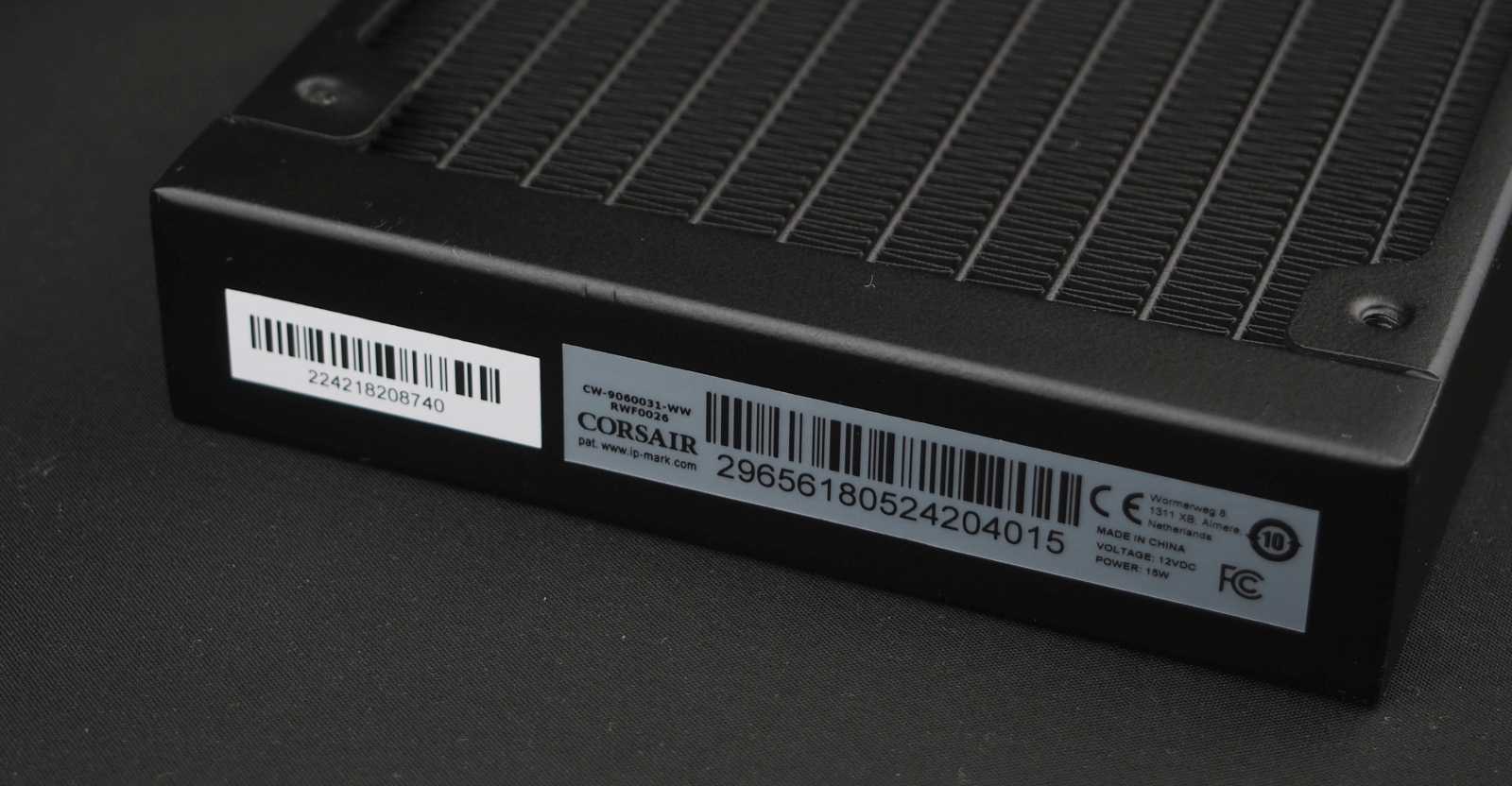

На торцевой грани радиатора присутствует пара наклеек с наименованием модели и серийным номером системы охлаждения.

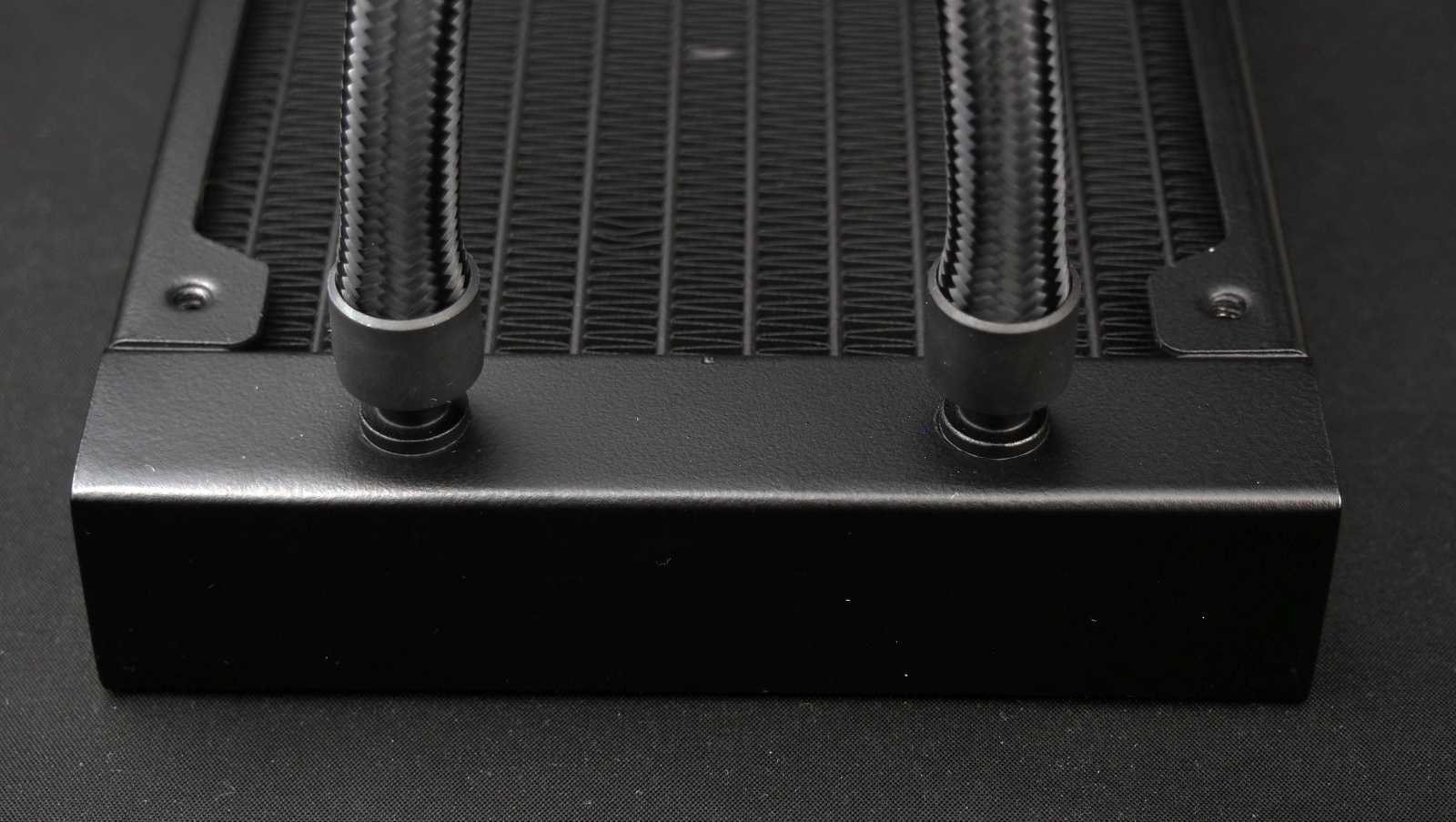

С другого торца из тела радиатора выходят фитинги, к которым примыкают два соединительных шланга. Сами шланги имеют фиксированное крепление, для защиты используется тканевая оплетка.

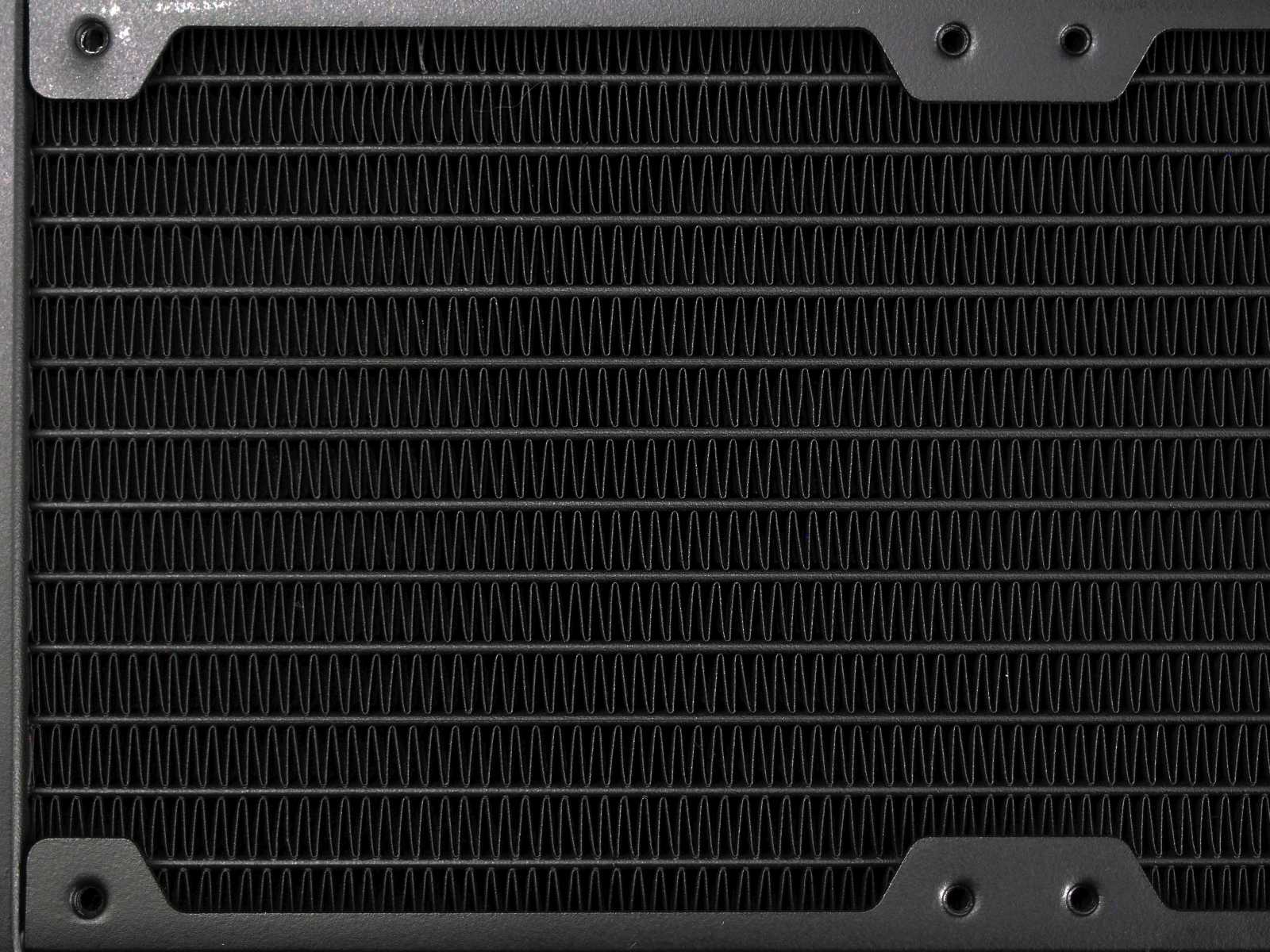

Тело радиатора Corsair H150i Pro состоит из 14 каналов для циркуляции хладагента и гофрированными лентами между ними.

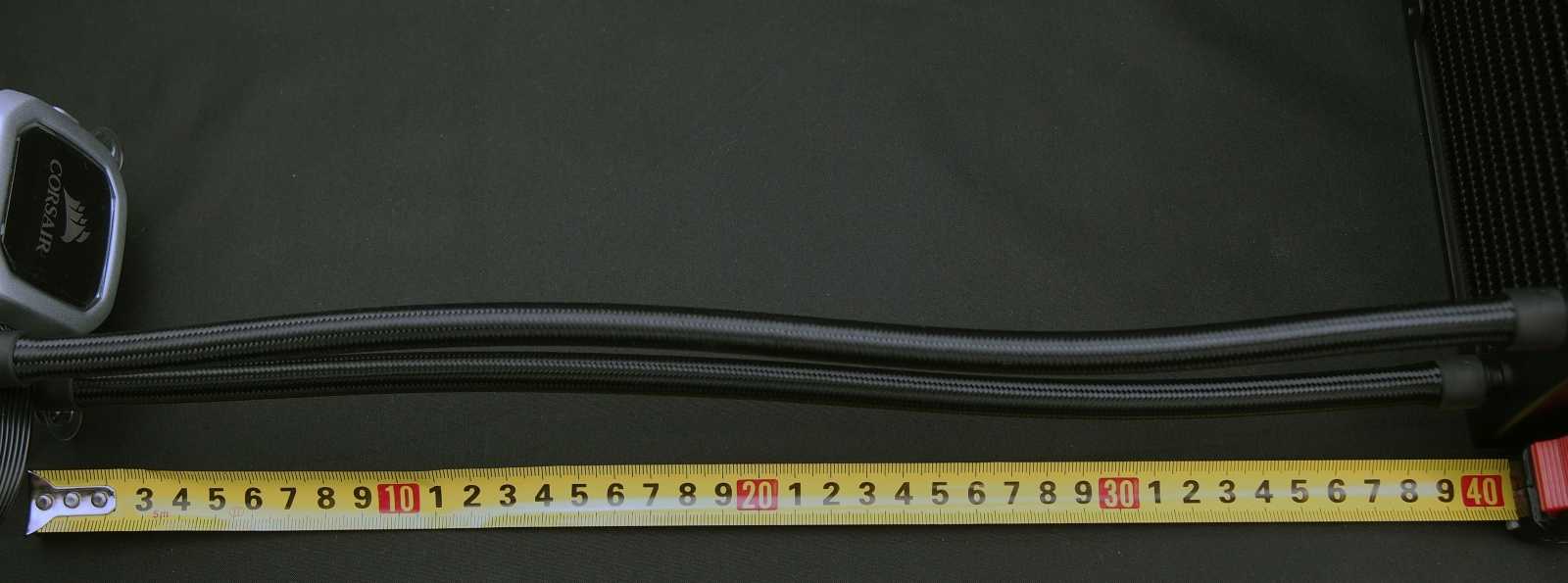

Длина соединительных шлангов Corsair H150i Pro составляет 400 мм, чего более чем достаточно при установке СЖО в просторные и большие корпусы.

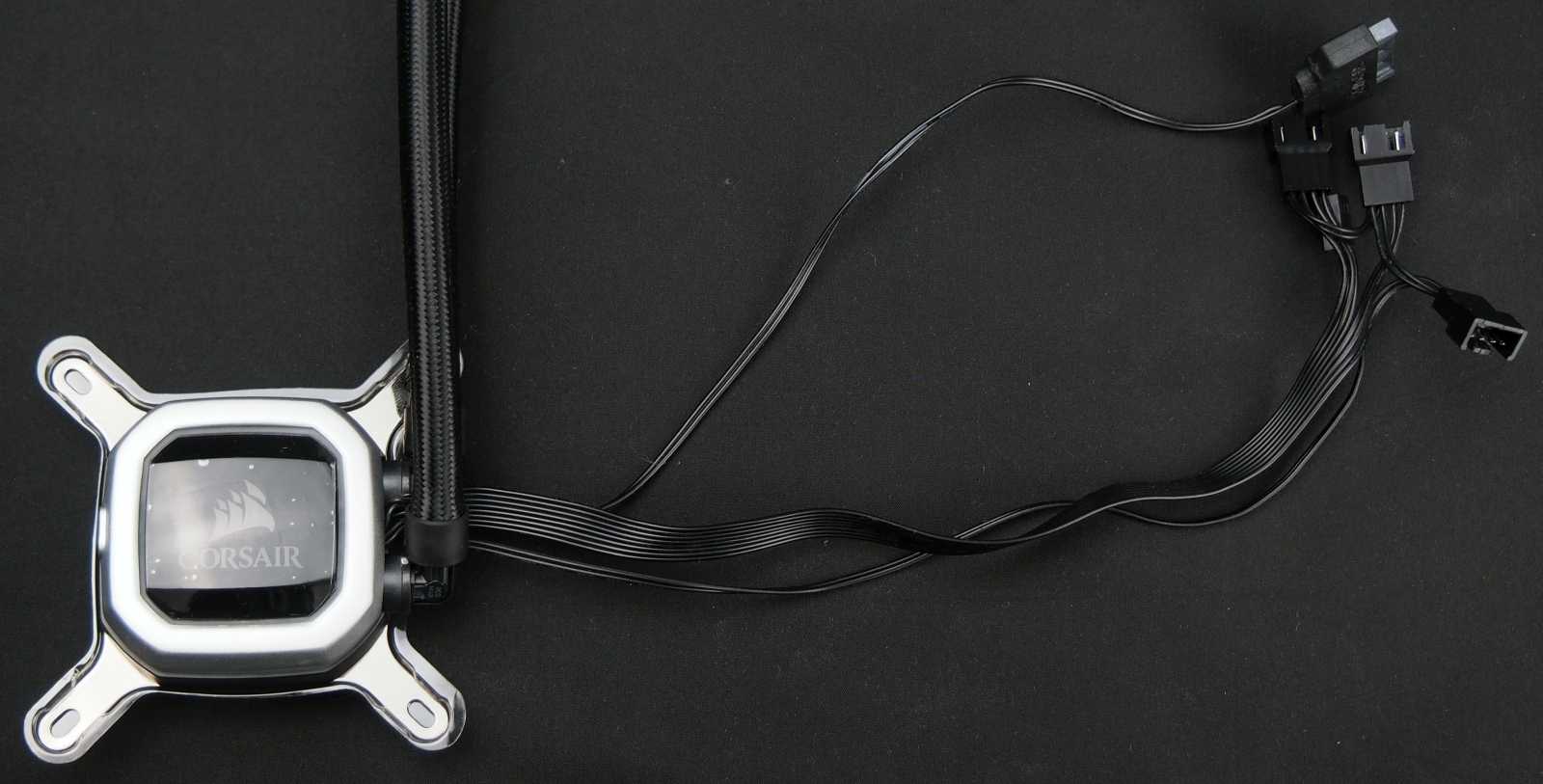

В корпус водоблока Corsair H150i Pro встроена помпа и светодиодная подсветка, благодаря чему этот элемент конструкции получил сразу три кабеля: питание SATA, 3-пини кабель для подключения трех 4-пин вентиляторов.

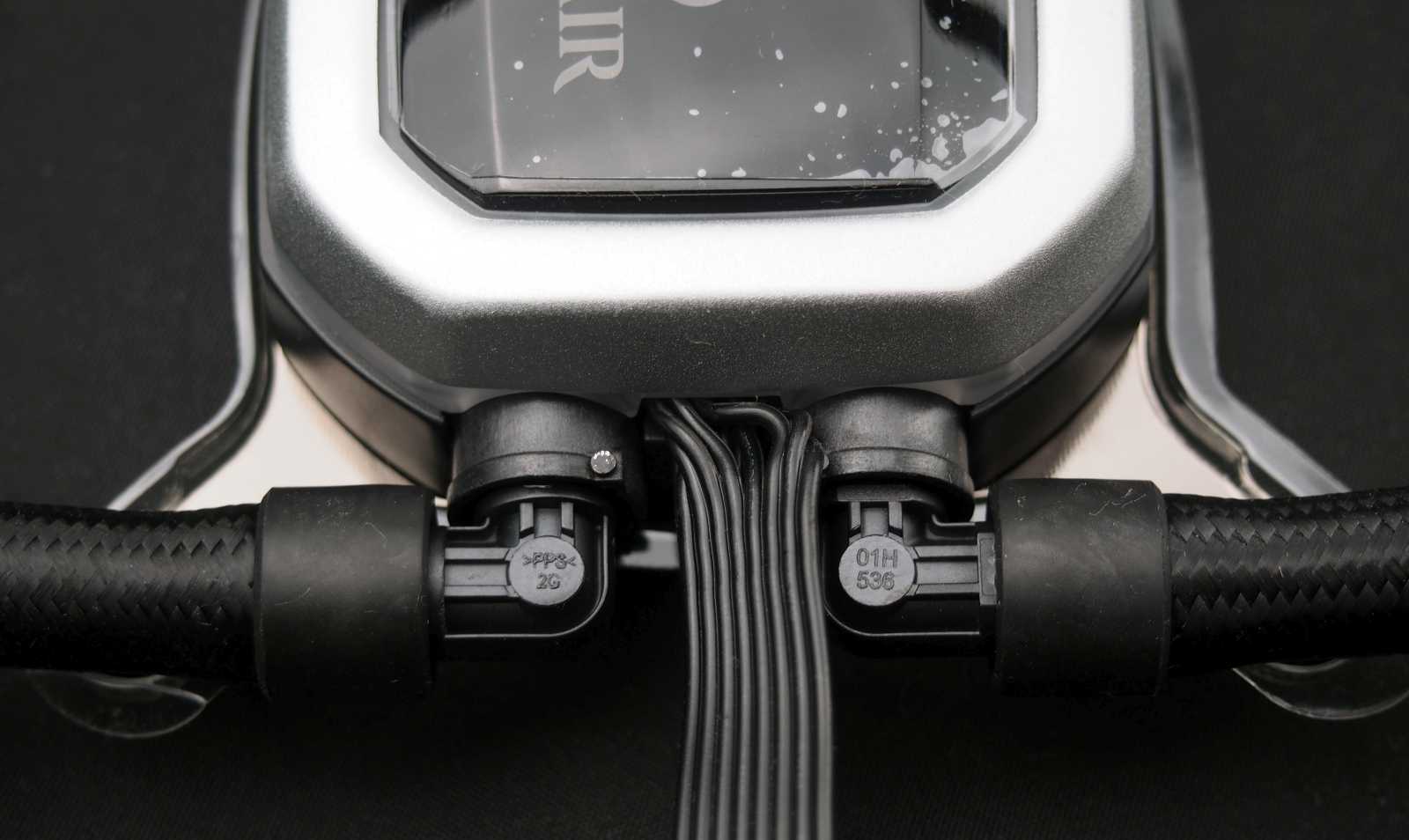

В корпусе водоблока Corsair H150i Pro используются поворотные фитинги с большим углом регулировки. При желании соединительные кабели можно расположить даже горизонтально, хоть это и не имеет никакой практической полезности.

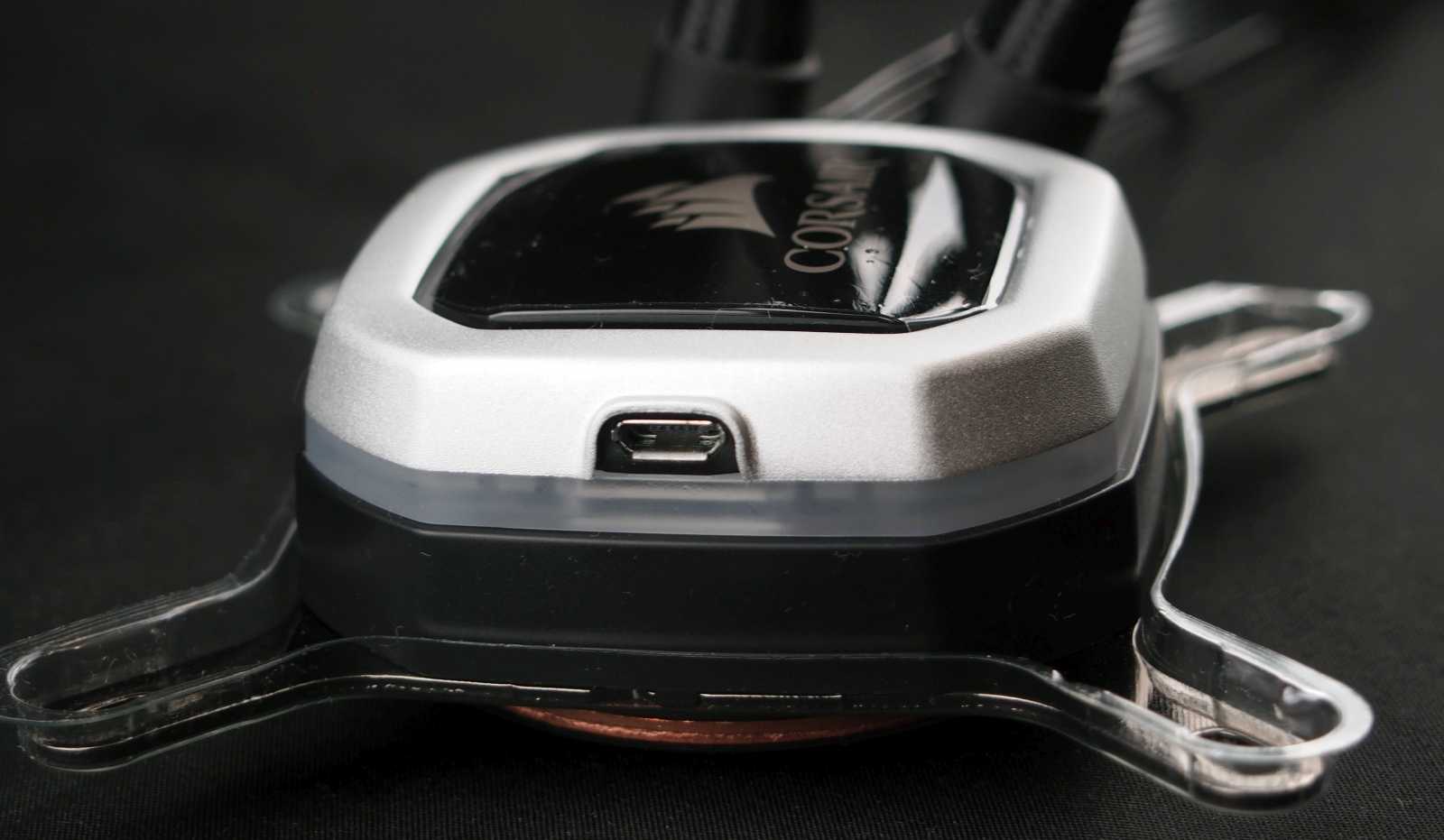

Все модули контроля, включая RGB-подсветку, находятся внутри водоблока. Для управления реализован microUSB разъем, который предполагает соединение с колодкой USB материнской платы через интерфейсный кабель.

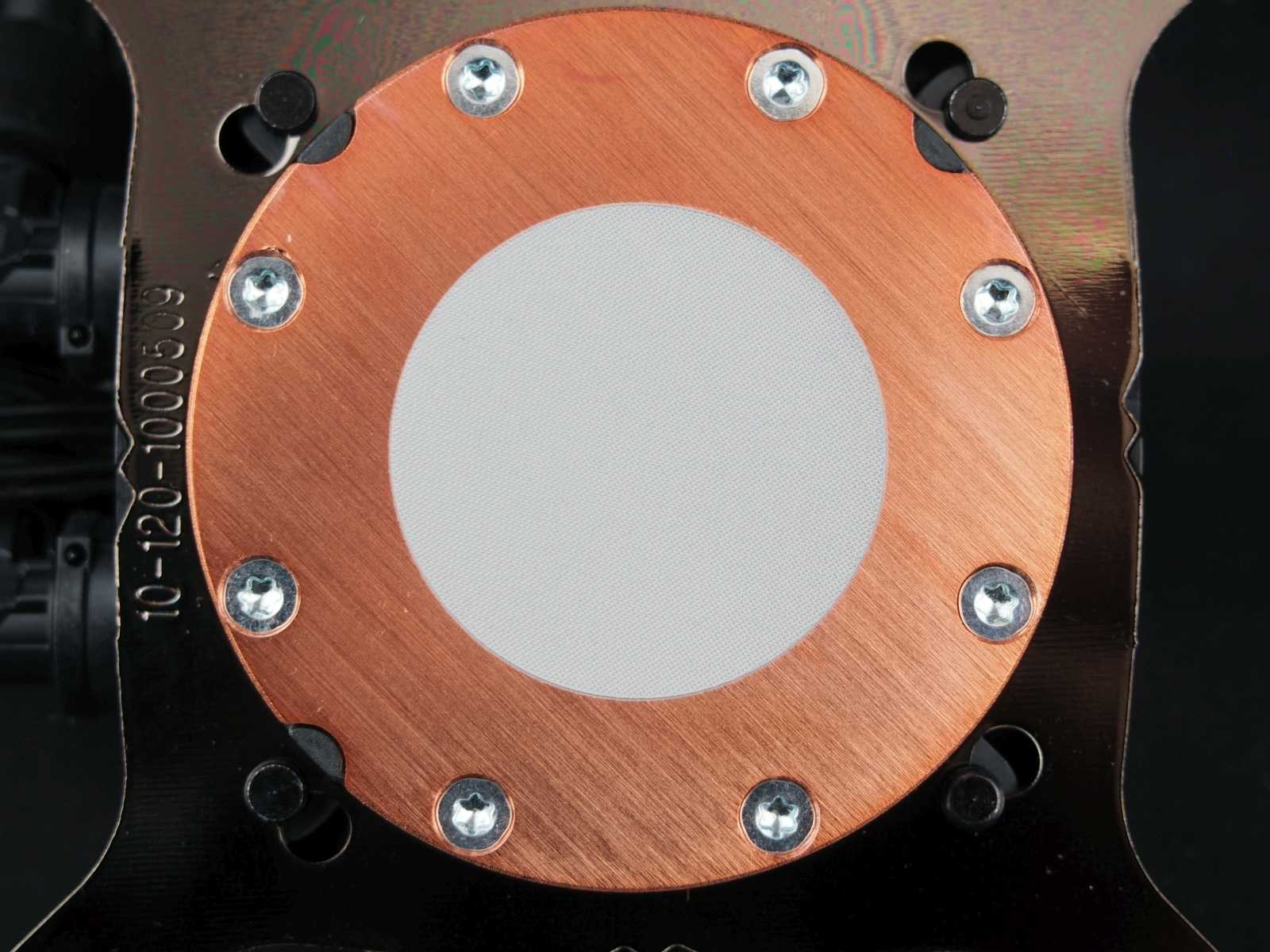

На время транспортировки основание водоблока Corsair H150i Pro прикрыто пластиковой крышкой. Термоинтерфейс нанесен уже с завода. Основание водоблока выполнено из меди. Следы обработки заметны на глаз и об идеальной полировке контактной поверхности не может быть и речи.

В системе жидкостного охлаждения Corsair H150i Pro производитель делает акцент на тихую работу устройства. Это стало возможным, потому что данная СЖО укомплектована вентиляторами серии ML с технологией магнитной левитации. Три 120-мм вертушки с семилопастной крыльчаткой серого цвета имеют диапазон вращения от 400 до 1600 об/мин. При этом уровень шума для каждого отдельного вентилятора не превышает 25 дБА по заявлению производителя. Для подключения они оснащаются кабелем длиной 28 см с 4-пин PWM коннектором.

Настройка и подготовка к работе

Кстати, помните о том кабеле, который подключается к USB на материнке? Благодаря чему вы можете настраивать параметры водоблока прямо через фирменное приложение Corsair iCUE, в обход материнки. Приложение и симпатичное, и функциональное, так что работать с ним кайфово.

Но к нему я нашёл один вопрос. Дело в синхронизации с экосистемой ASRock, и вообще любой другой, за исключением ASUS AuraSync. iCUE просто не даёт фирменным приложениям по синхронизации подсветки перехватывать на себя управление. Только в случае с AuraSync можно отключить контроль через опции, но на остальные системы, вроде ASRock Polychrome это не влияет.

Features

(Image credit: Tom’s Hardware)

Corsair provides an impressive list of CPU sockets supported by the H100i RGB PRO XT, including AMD’s Threadripper TR4 and TRX4 processors,but note that this cooler does not support Intel’s aging socket 775. Pairs of snap-fit mounting brackets allow for simple adjustment for your system build and an Intel backplate is included for 115x boards. Standard-fare for Corsair H-Series liquid cooling brings the usual Micro-B-USB-to-9-pin (USB 2.0) motherboard header to provide integration of the H100i RGB PRO XT with iCUE software.

Corsair covers the H100i RGB PRO XT with its standard, 5-year warranty for AIO liquid coolers.

(Image credit: Tom’s Hardware)

The pump and face of H100i RGB PRO XT looks as if a highly polished pebble was collected and then somehow altered by alien technology. Multi-zone RGB accents shine through backlit trim and the Corsair logo for the only lighting provided from the factory for the H100i RGB PRO XT—the included fans lack any lighting. A pair of 90-degree swivel fittings offer flexibility for positioning of the nylon-sleeved tubing during installation.

(Image credit: Tom’s Hardware)

The H100i RGB PRO XT ships with a patch of thermal compound pre-applied to the milled-copper cold plate. As previously mentioned, the snap-fit mounting brackets slip around a groove near the base of the pump unit and can be easily swapped to fit any of the supported motherboard CPU sockets.

Since the pump acts as a centralized cooler hub, A Micro-B USB header graces the left side of the pump module while 4-pin PWM fan headers, 3-pin pump speed and SATA power extend out the top.

(Image credit: Tom’s Hardware)

Corsair utilizes a 240mm dual-pass aluminum radiator on the H100i RGB PRO XT, while airflow is provided by a pair of 2400 RPM 4-pin PWM fans rated to 75 CFM. While RGB fans have become commonplace on most AIO coolers, these features are notably absent here.

Both 120mm cooling fans ship with rubberized mounting pads on all four corners to minimize vibration noise.

(Image credit: Tom’s Hardware)

The set of Phillips-head machine screws used for mounting fans to the H100i’s radiator feature a smaller size than most mounting screws we’ve encountered. Shown here is a screw from the NZXT Z73 and the Corsair H100i RGB PRO XT . The difference between them is a relatively standard Phillips #2 for the NZXT screw while the Corsair is more of a smaller, Phillips #1 which could mean some frustration if your toolkit lacks a driver to fit the smaller fastener head.

(Image credit: Tom’s Hardware)

The Corsair H100i RGB PRO XT installs easily in chassis that support 240mm radiators. Routing of the Micro-B USB cable to the motherboard 9-pin header might require some planning, but the cable length provides enough clearance to get creative.

Accessories and Documentation

As we start to pull out the hardware from the box, we first ran into the twenty-four long fan screws, the four knurled nuts to mount the cooler, twelve short fan screws to mount the radiator, and a set of twenty-four washers to use with either set of screws, depending on how it is mounted into the chassis.

In another bag is the Intel mounting hardware. On the left are the four LGA 115X/1200 standoffs, there is the isolated backplate for both of those sockets, and in the bag to the right are the LGA 2011(V3)/2066 standoffs that mount directly to the socket.

Corsair also takes care of AMD users with a pair of bracket setups to get the iCUE H150i Elite Capellix mounted. On the left is the pair of brackets that lock into the head unit and the tabs that lock to the factory AM4 socket hardware. For those pondering this cooler on a ThreadRipper based system, we find that hardware to the right in this image.

We have the iCUE Commander Core hub, which allows the head unit to connect to the right edge via the 22-pin connector, but it also sports six channels for RGB control and another six channels for fan control. On the left end is a 2-pin connection for temperature reading, and is also where the power and USB leads stem from.

The iCUE Commander Core has the 9-pin USB 2.0 cable for communications with the rest of the system and a SATA power connector. To attach the Core to the chassis, once the location for connectivity is established, you are offered a pair of double-sided foam tape to securely mount the iCUE Commander Core to any material inside of the chassis.

If you were not a fan of the black cap that ships on the head unit, and would rather see all of the Capellix RGB goodness on offer, you may want to opt to use the clear cap instead. To do so, you will need the provided plastic Allen wrench to remove the four screws. If there is one fault with anything in the kit, it was the call to use plastic for the wrench, as it twists quite a bit before it has enough strength to break the screws loose!

The three fans inside the box are ML120 fans with black frames and white plastic hubs and blades. The hubs house eight RGB LEDs, controlled with a separate 18-inch lead. Powering the fans is another 18-inch lead that terminates in a 4-pin PWM connector. As for what can be found on the sticker behind the hub, all we see is the 0.225A of power draw, which is sipping power considering the speed, pressure, and CFM these fans deliver!

The manual everything inside of it that one might need to know. There is a parts list explaining what is needed where, followed by mounting instructions for each socket type. Beyond that, there is also a wiring guide to ensure the system is connected properly to the iCUE Commander Core, and again, it is connected properly to the system it cools. Corsair left very little to the imagination here! The warranty guide covers all of the dos and don’ts for the cooler and a list of what is covered by Corsair, and for five years from the date of purchase.

Технические характеристики

Модель: Corsair Hydro Series H150i Pro;
Совместимые платформы: Intel LGA 2066/2011-3/2011/115x и AMD AM4/AM3+/AM2+;

Характеристики помпы и водоблока:

Материал основания водоблока: медь;
Скорость работы: 1000-2800 об/мин;
Разъем питания: 3-Pin + SATA;
Подсветка: две зоны RGB;

Характеристики радиатора:

Размеры: 396 мм × 120 мм × 27 мм;
Материал: алюминий;
Шланги: длина: 400 мм;
Оплетка шлангов: есть;

Характеристики вентиляторов:

Модель: Corsair ML120;
Размеры: 120 × 120 × 25 мм;
Скорость вращения: 400 ~ 1600 об/мин;
Уровень шума: 25 дБА;
Рабочие параметры: 12 В, 0,219 А;
Воздушный поток: 47,3 CFM;
Статическое давление: 1,78 мм H₂O;
Коннектор: 4-pin PWM.

iCUE Software

After downloading and installing the latest iCUE software, we opened it to expose the newest additions in the Home tab of it. Not only do we see the H150i Elite Capellix listed as a controllable device, but this is the first time we have seen that now iCUE recognizes and can control the ASUS motherboard and GPOU we have installed so that all of the RGB lighting can be synced with a single software suite. This is a huge plus for any Corsair user, as it eliminates software conflicts and is finally a one-stop-shop for all things RGB LED in your system!

By clicking on the H150i icon from the previous image, we are dumped into the cooler’s controls. More specifically, as it sits, this is where you can go with the default profile and start changing things, or you can leave the default profile alone, and by clicking on the «+,» you can add as many custom profiles to change as desired. To the right, we can see the fans and pump speeds and them being set to QUIET mode out of the box. There is a live view of the RGB head unit display, and to the right is the coolant temperature inside the loop.

Under the lighting setup tab, we begin to gain control of the lighting. While the pump shows with no lighting currently, it is because this tab addresses the fan only. As you can see, each fan shows a different color to ensure you have them connected to the Commander Core in the proper order, as well as being able to select the fan type, or like us, use the auto-detect method, which worked flawlessly!

Lighting effects are the next option, and we are just touching the tip of the iceberg with what we are showing. While we show all of the predefined, custom, and lighting link options, with twenty-one zones and thirty-three RGB LEDs in the head unit alone, there are options to control them all to the finest detail. The same can be said for the fans, but to the tune of eight RGB LEDs, but each fan can be individually controlled.

The performance tab addresses fan speed and pump speed options. By clicking on Quiet, Balanced, Extreme, or Zero RPM, you then go to the right and click on the fans or pump, although the pump can only be set to Quiet, Balanced, or Extreme. You also have the option to change the fan curves, put the fans to 100% speed, but to maximize the pump to deliver 0.82 l/h; you will need it to be set to the Extreme setting.

The graphing tab allows you to monitor fan speed, pump speed, and even coolant temperatures. Click on one of the items in the window above, and with the dropdown menu above the chart, you can select the polling rate of the graph.

Our notifications tab was blank at this time, so we moved on to the settings tab at the top of the main menu. Doing so allows us to control the brightness of the LEDs, limit the software control, check for firmware updates, and run a port detection to verify that the Commander Core is connected to the H150i Elite Capellix. At the bottom, one can change the language, change the thermal scale, restart iCUE, enable options, log, clear logs, and even check for software updates.

Упаковка и комплектация

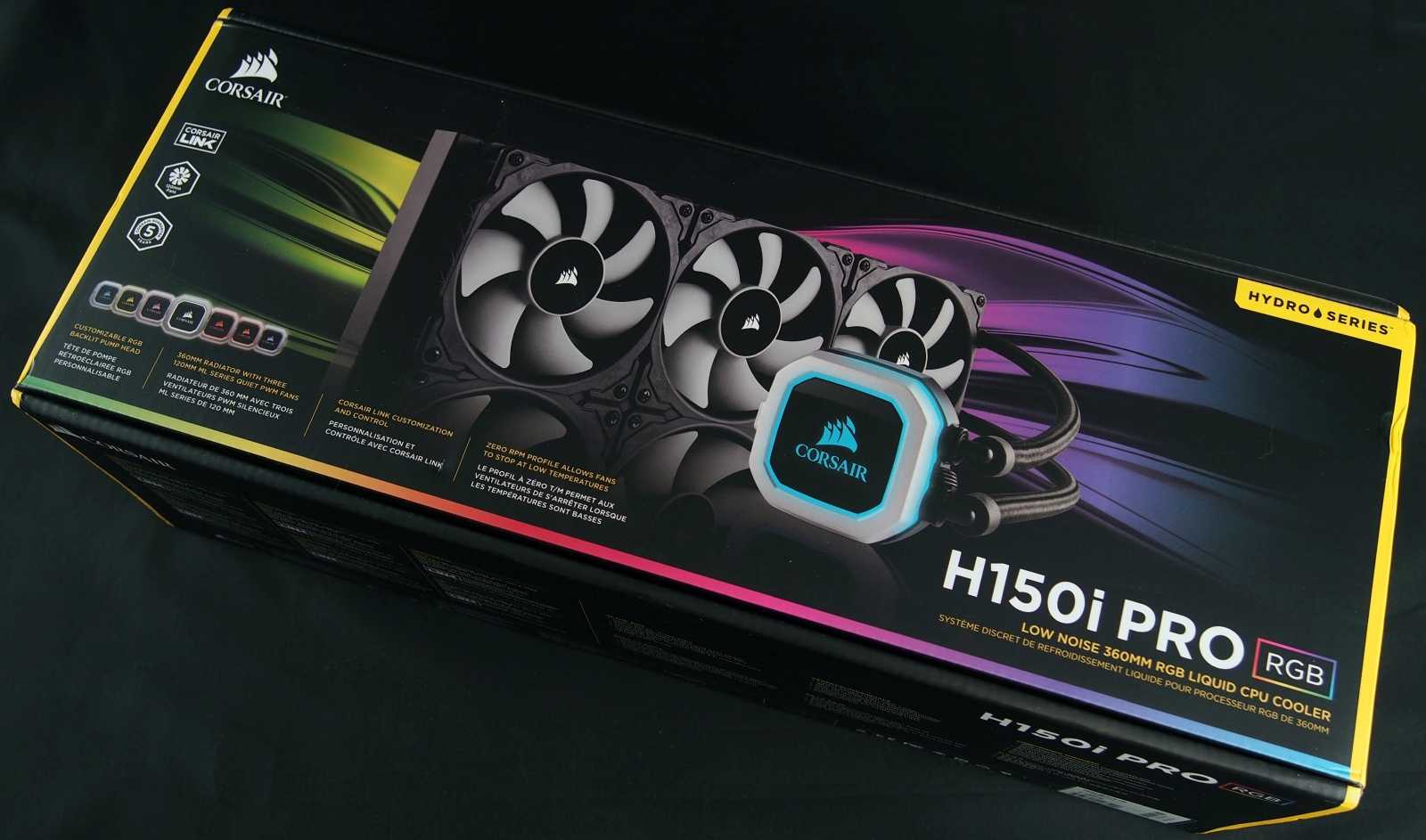

Система жидкостного охлаждения Corsair Hydro Series H150i Pro (далее по тексту Corsair H150i Pro)поставляется в массивной картонной упаковке, обернутой в прозрачный полиэтилен.

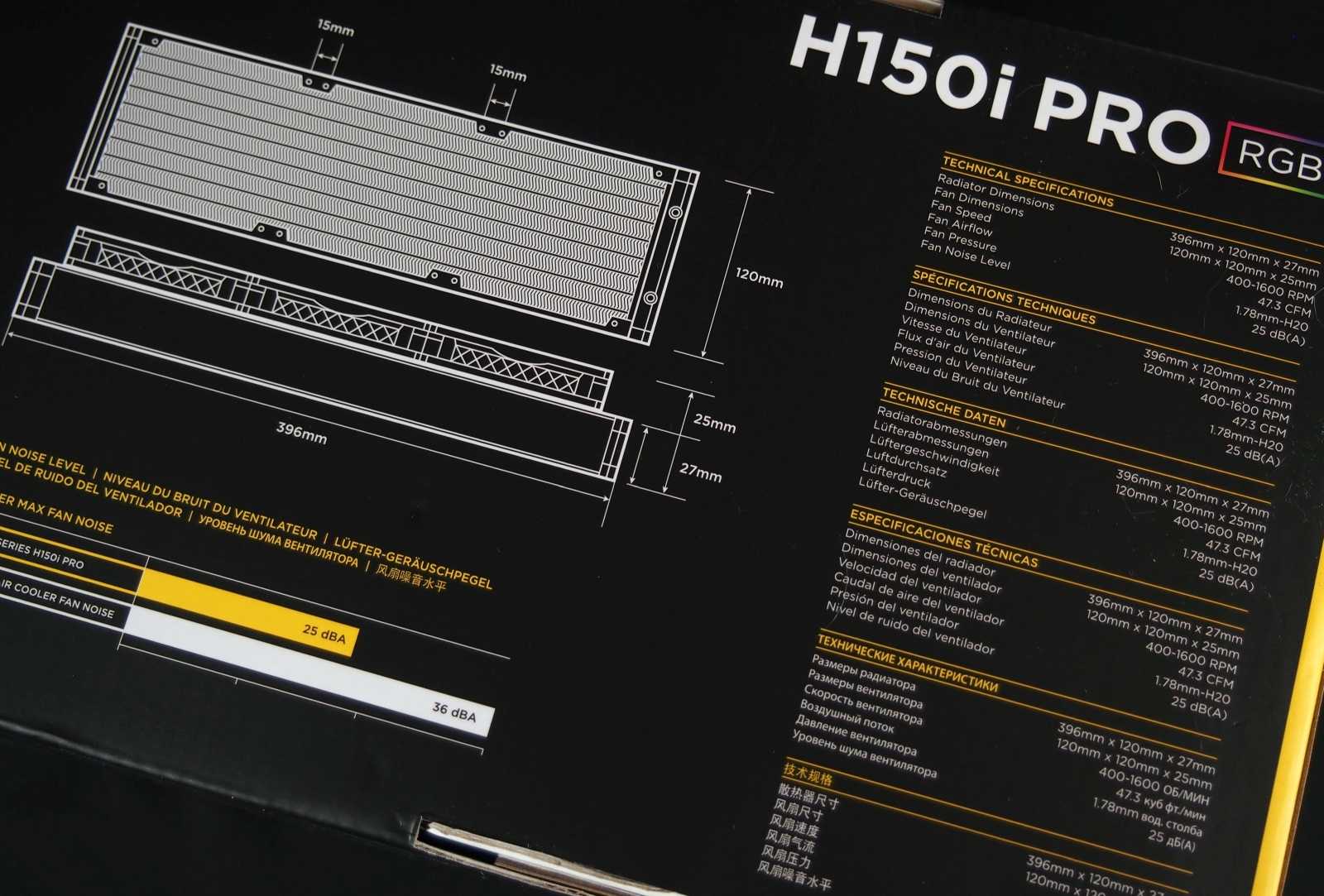

Тыльная сторона упаковки содержит техническую информацию о продукте. Подробное описание комбинируется пиктограммами и схематическими чертежами.

Основной акцент в описании сделан на габариты и характеристики работы вентиляторов. Что касается фирменных особенностей Corsair H150i Pro, то эта информация представлена блоками. Производитель выделяет в Corsair H150i Pro использованиевентиляторов с технологией магнитной левитации, водоблок с RGB-подсветкой, фирменное программное обеспечение Corsair Link, а также режим нулевой скорости вращения вентиляторов Zero RPM.

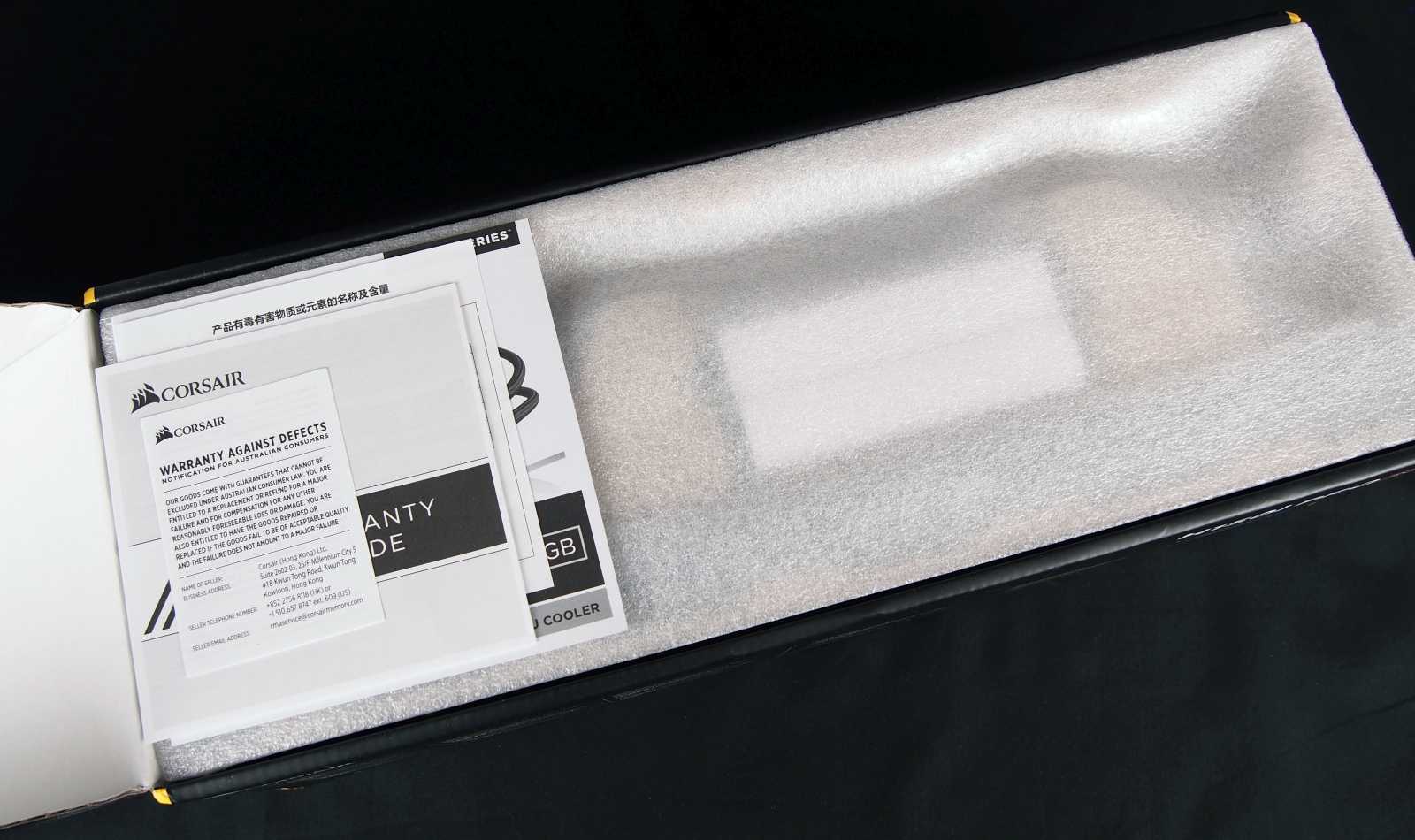

Должное внимание уделено упаковке и сохранности устройства на время транспортировки. Сама СЖО и комплект поставки прикрыты тонким слоем поролона, поверх которого располагается документация к Corsair H150i Pro.

Для всех компонентов предусмотрена картонная отформованная тара. Система жидкостного охлаждения обернута в полиэтилен, а вентиляторы — в картонные конверты.

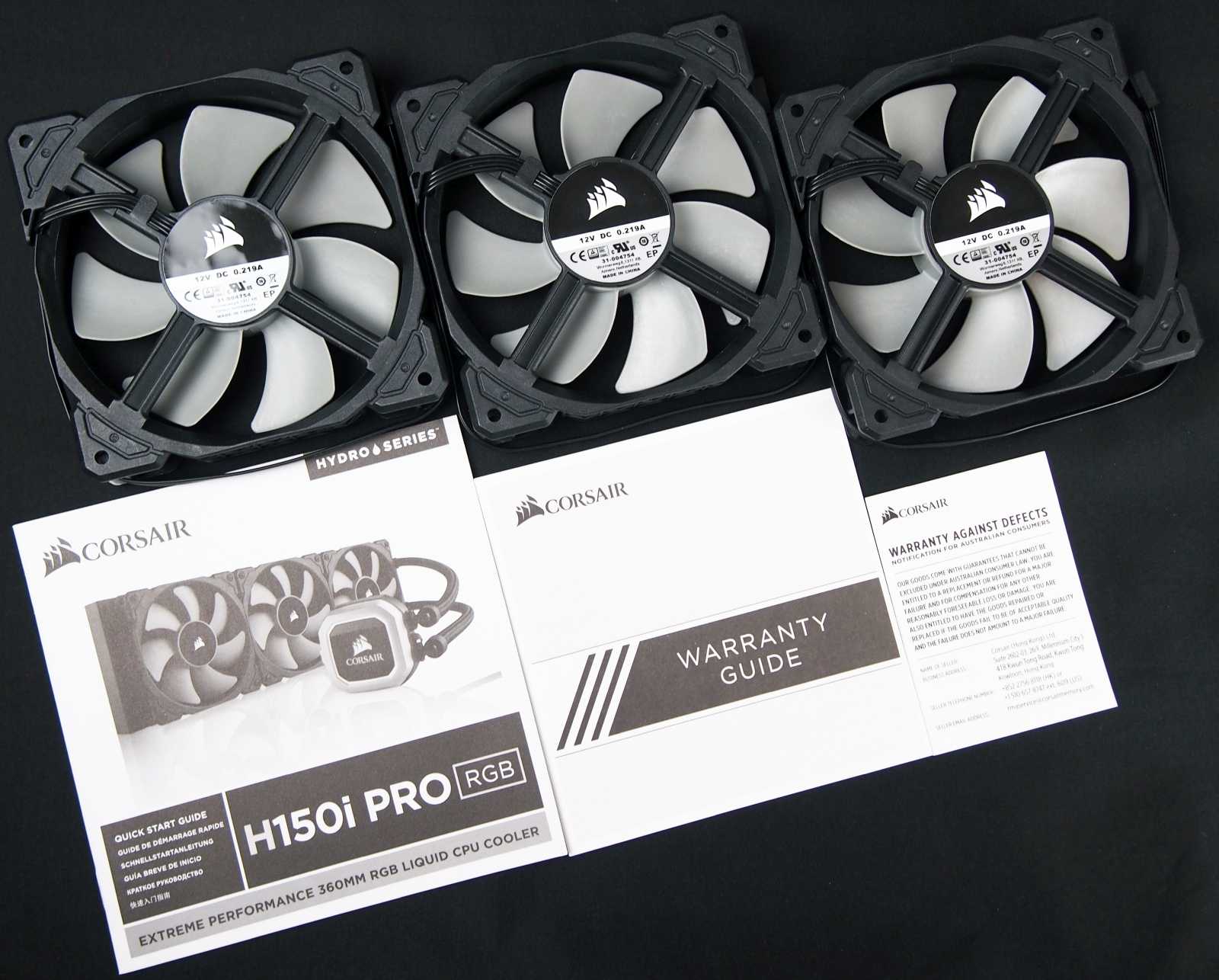

Комплект поставки Corsair H150i Pro включает в себя три 120-мм вентилятора серии ML, руководство по сборке и установке, а также информацию о гарантии. К слову, гарантия на Corsair H150i Pro составляет 5 лет, что является нечастым явлением для такого вида устройств.

В отдельный пакет упакованы крепления и аксессуары Corsair H150i Pro. Здесь пользователь обнаружит:

рамку крепления для платформ Intel (установлена на водоблок с завода);
рамку крепления для платформ AMD;
пластиковый бэкплейт для платформ Intel LGA115x;
интерфейсный кабель microUSB для программного управления;
2 клипсы для платформы AMD;
4 стойки для платформ Intel LGA115x;
4 стойки для платформ Intel LGA2066/2011;
4 винта с накатанной головкой;
12 коротких винта для крепления радиатора к корпусу ПК;
24 длинных винта и 24 шайбы для крепления вентиляторов.

Заключение

На звание короля RGB-подсветки Corsair H150i Pro едва ли претендует: все-таки вентиляторы устройства сделаны без подсветки, а водоблок украшают не адресные RGB-светодиоды. Но где Corsair H150i Pro точно навязывает борьбу, так это в сегменте жидкостных систем охлаждений с 360-мм радиатором. Здесь на рынке систем охлаждения конкурентов хватает, и компания Corsair с ее новой моделью H150i Pro делает ставку на эффективность и тихую работу. Как показало наше тестирование, оба фактора имеют место быть. Данная СЖО действительно получилась тихой, а при наличии «правильного» процессора раскроется и ее производительность. Хорошую поддержку Corsair H150i Pro дают и возможности программного управления Corsair iCUE, где пользователь получает контроль над вентиляторами и помпой. Также с помощью этой утилиты регулируется и подсветка, которую на водоблоке Corsair H150i Pro можно не просто настраивать, но и синхронизировать с другими совместимыми RGB-устройствами от Corsair.

Плюсы:

аккуратная сборка и внимание к деталям;
качественные и тихие вентиляторы с технологией магнитной левитации;
длинные и гибкие шланги с поворотными фитингами водоблока;
простая и легкая установка на любую из поддерживаемых платформ;
тихая работа и возможность использования режима Zero RPM;
водоблок с яркой и выразительной двухзонной подсветкой RGB;
возможность управления вентиляторами и помпой с помощью фирменного ПО Corsair iCUE;
синхронизация подсветки с другими совместимыми RGB-устройствами Corsair;
высокая эффективность охлаждения. Минусы:

Минусы:

крепление для платформы AMD TR4 не входит в комплект, его производитель предлагает докупать отдельно;
отсутствие подсветки на вентиляторах.
