Конфигурация стенда и результаты тестирования
| Процессор | AMD Ryzen 7 5800X |
| Материнская плата | Gigabyte B550I Aorus Pro AX |
| Видеокарта | Sapphire AMD Radeon RX 6800 XT 16Gb |
| Термоинтерфейс | Arctic MX-2 |
| Оперативная память | G.Skill Trident Z Royal DDR4-4266 16Gb (2*8Gb) |
| Накопитель | M.2 SSD Samsung 970 Pro 512 Гб |
| Блок питания | Corsair RM850x мощностью 850W |
| Корпус | Открытый стенд |
| Монитор | ASUS PB298Q, 29″, 2560×1080, IPS |
| Операционная система | Windows 10 Pro 64-bit 20H2 |
Тестирование системы жидкостного охлаждения iCUE H100i RGB PRO XT было проведено на открытом тестовом стенде с использованием материнской платы Gigabyte B550I Aorus Pro AX и процессора AMD Ryzen 7 5800X. При оценке эффективности СЖО была задействована термопаста Arctic MX-2.

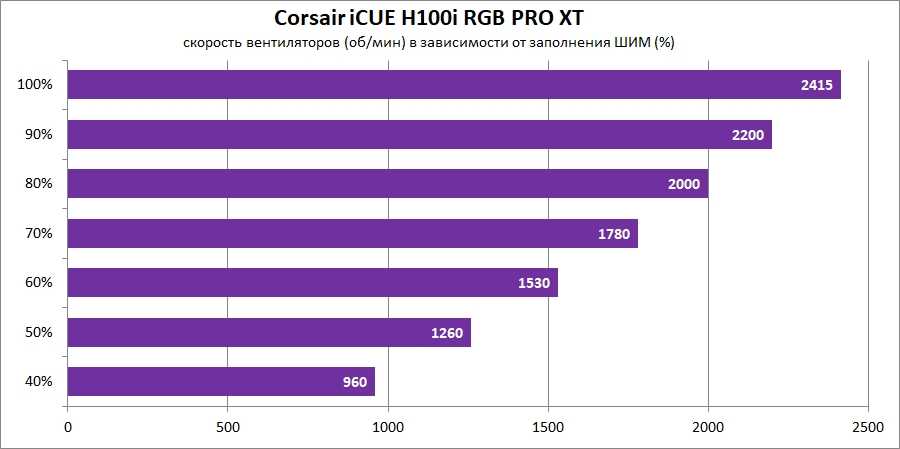

Поскольку фирменное программное обеспечение Corsair iCUE позволяет управлять оборотами вентиляторов, мы оценили их скорость в зависимости от заполнения ШИМ. В интерфейсе программы допускается регулировка оборотов от 40 до 100%, что для вертушек Corsair ML120 было эквивалентно следующим значениям, отображенным на графике.

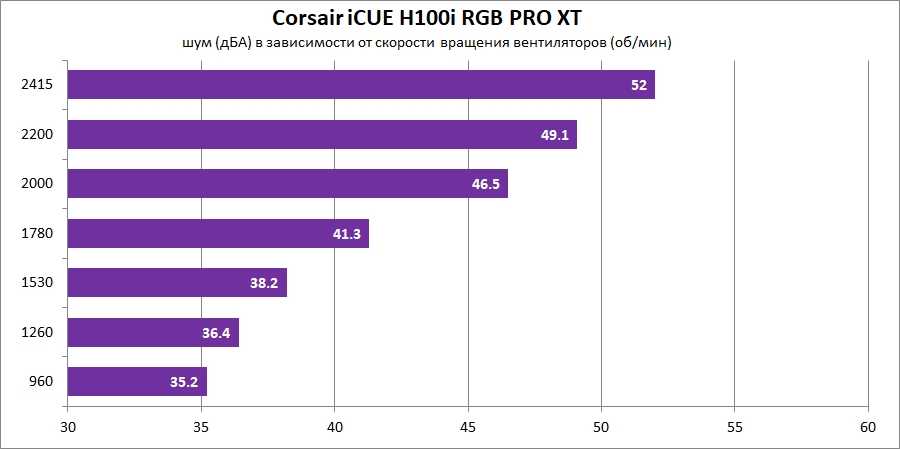

При полученных скоростях вращения вентиляторов Corsair ML120 мы измерили общий уровень шума системы с расстояния в 30 см. Результаты получились более чем впечатляющими. За генерацию высокого статистического давления приходится платить потерей комфорта, который по нашим ощущениям исчезает после превышения вентиляторами порога в 38 дБА. Иными словами, крутить вертушки Corsair ML120 выше 1500 об/мин просто не хочется.

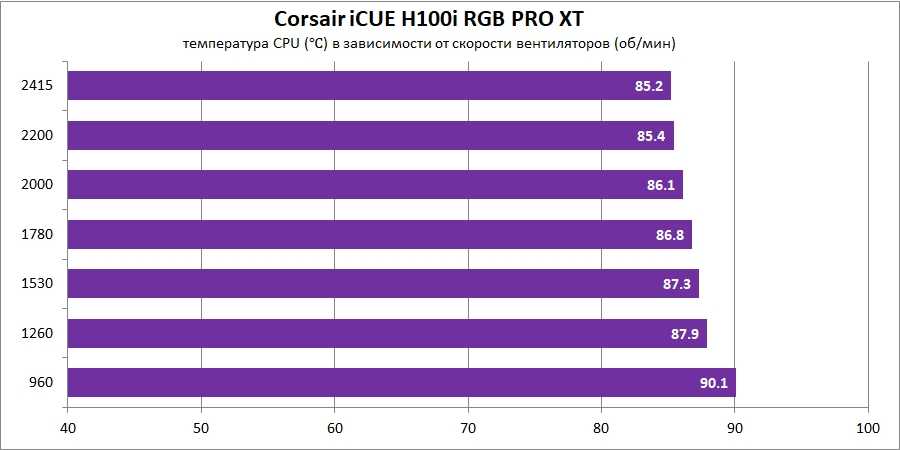

Но нагрев восьмиядерного Ryzen 7 5800X показал, что раскручивать комплектные вентиляторы водянки iCUE H100i RGB PRO XT до максимума не имеет никакого смысла. Уже в диапазоне 1250-1550 об/мин температура процессора составила приемлемые значения. А эксплуатация вертушек на предельных скоростях позволила выиграть всего 2-3 градуса Цельсия.
Установка на примере Socket AM4

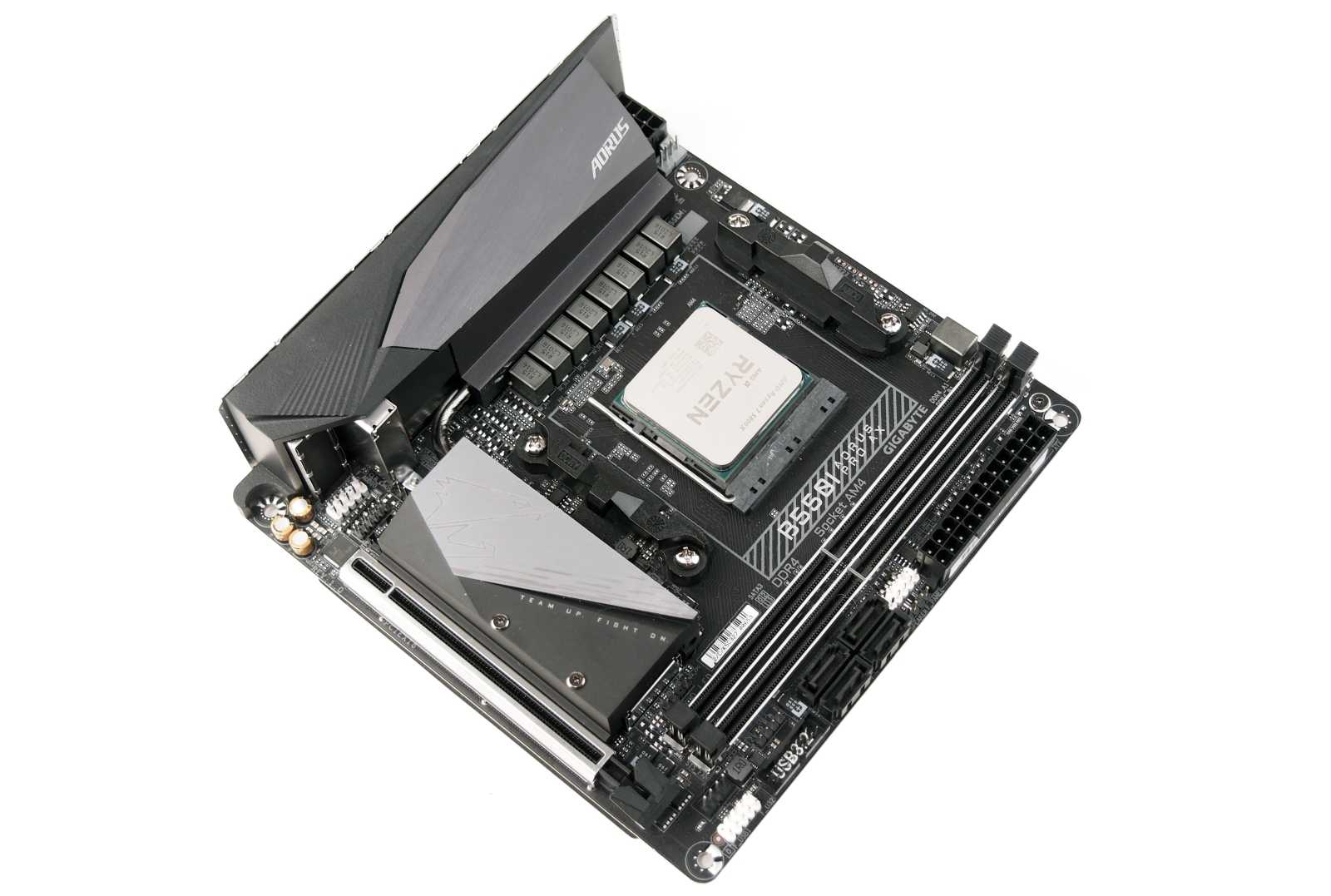

Система жидкостного охлаждения iCUE H100i RGB PRO XT совместима со всеми актуальными платформами AMD и Intel. Мы рассмотрим процесс установки этой водянки на наиболее интересную на сегодняшний день платформу AMD с процессорным разъемом Socket AM4. Большим плюсом для iCUE H100i RGB PRO XT в отношении Socket AM4 является то, что водоблок СЖО фиксируется на штатные пластиковые крепления сокета.

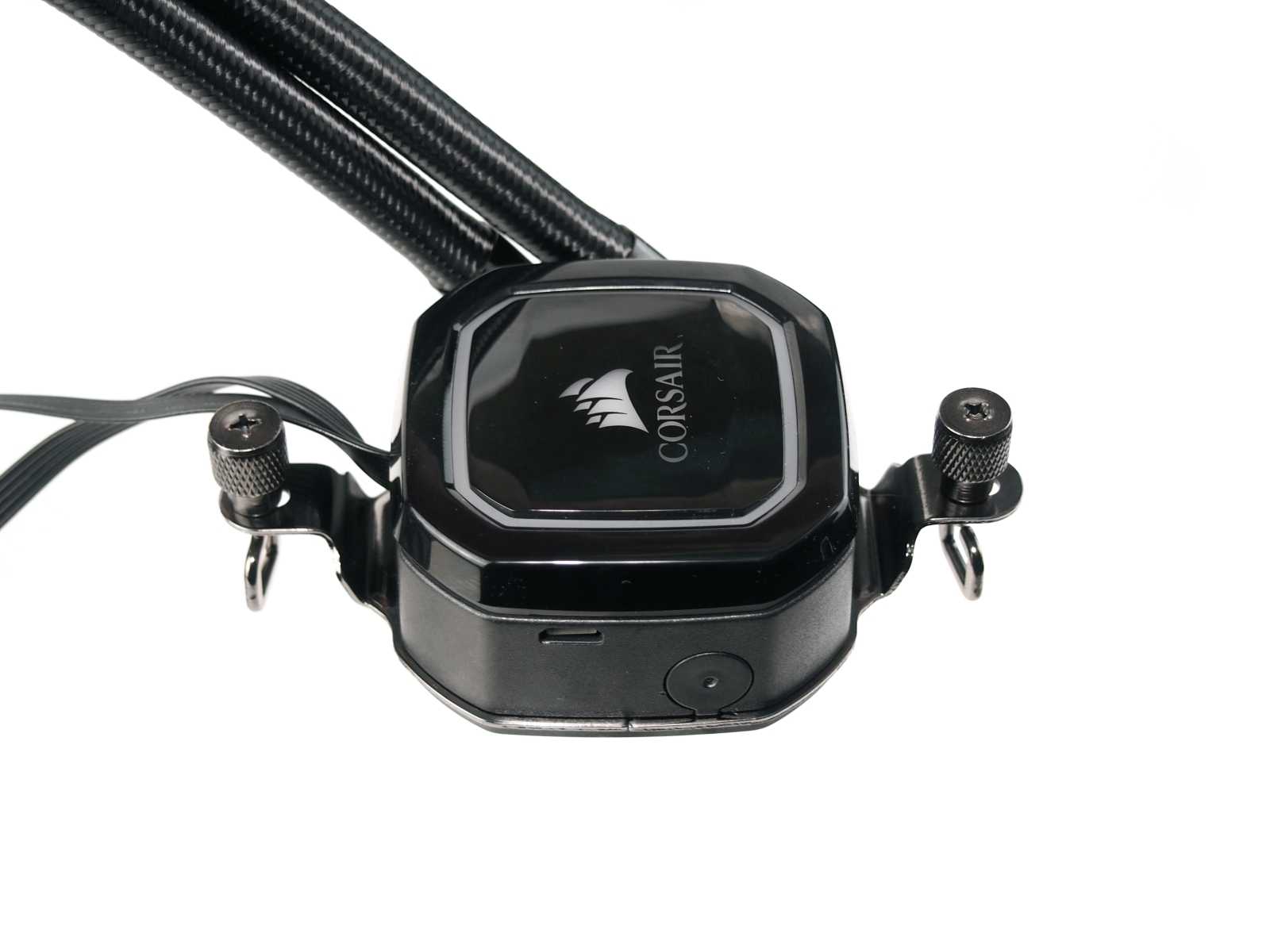

Поэтому на Socket AM4 водянка iCUE H100i RGB PRO XT устанавливается просто и очень быстро. Монтируем на водоблок рамки крепления для Socket AM4, вкручиваем в них крючки и винты с накатанной головкой.
После чего зацепляем металлические крючки за ушки пластиковой рамки Socket AM4 и закручиваем винты с накатанной головкой равномерно до упора.

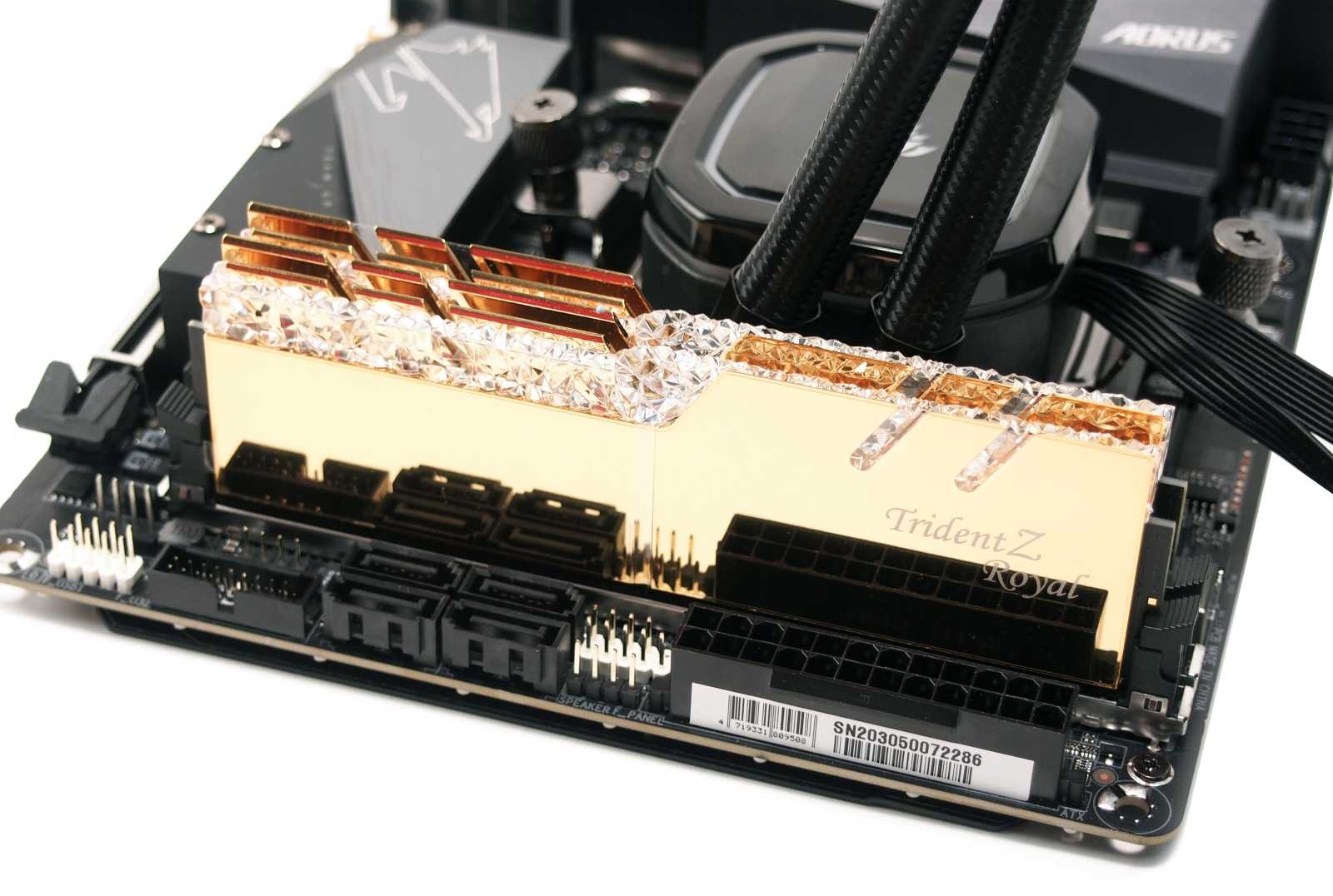

Пару слов стоит сказать и о совместимости водоблока iCUE H100i RGB PRO XT с модулями оперативной памяти. Благодаря компактным габаритам водоблока, даже в случае установки фитингами в сторону ОЗУ на материнской плате форм-фактора mini-ITX до модулей остается еще несколько миллиметров свободного пространства. Иными словами, водянка iCUE H100i RGB PRO XT не доставит проблем ни на одной материнской плате, даже если будет задействован ближайший к процессорному разъему слот памяти, а сами модули будут оснащены габаритными радиаторами охлаждения.

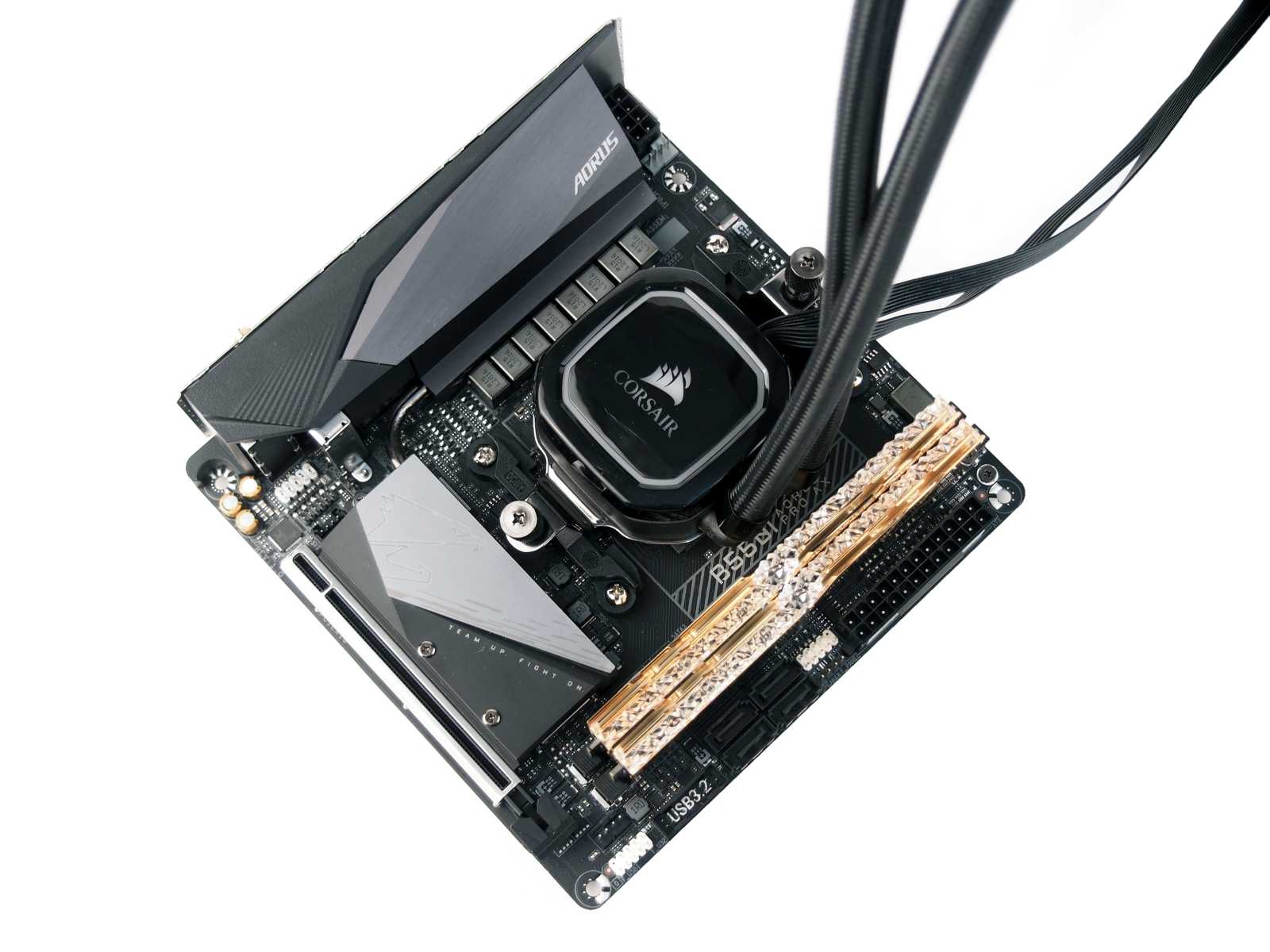

В собранном и установленном состоянии iCUE H100i RGB PRO XT готова решать задачу охлаждения центрального процессора. В нашем случае под водоблоком СЖО находится 8-ядерный Ryzen 7 5800X, с которым и оценивалась эффективность охлаждения.

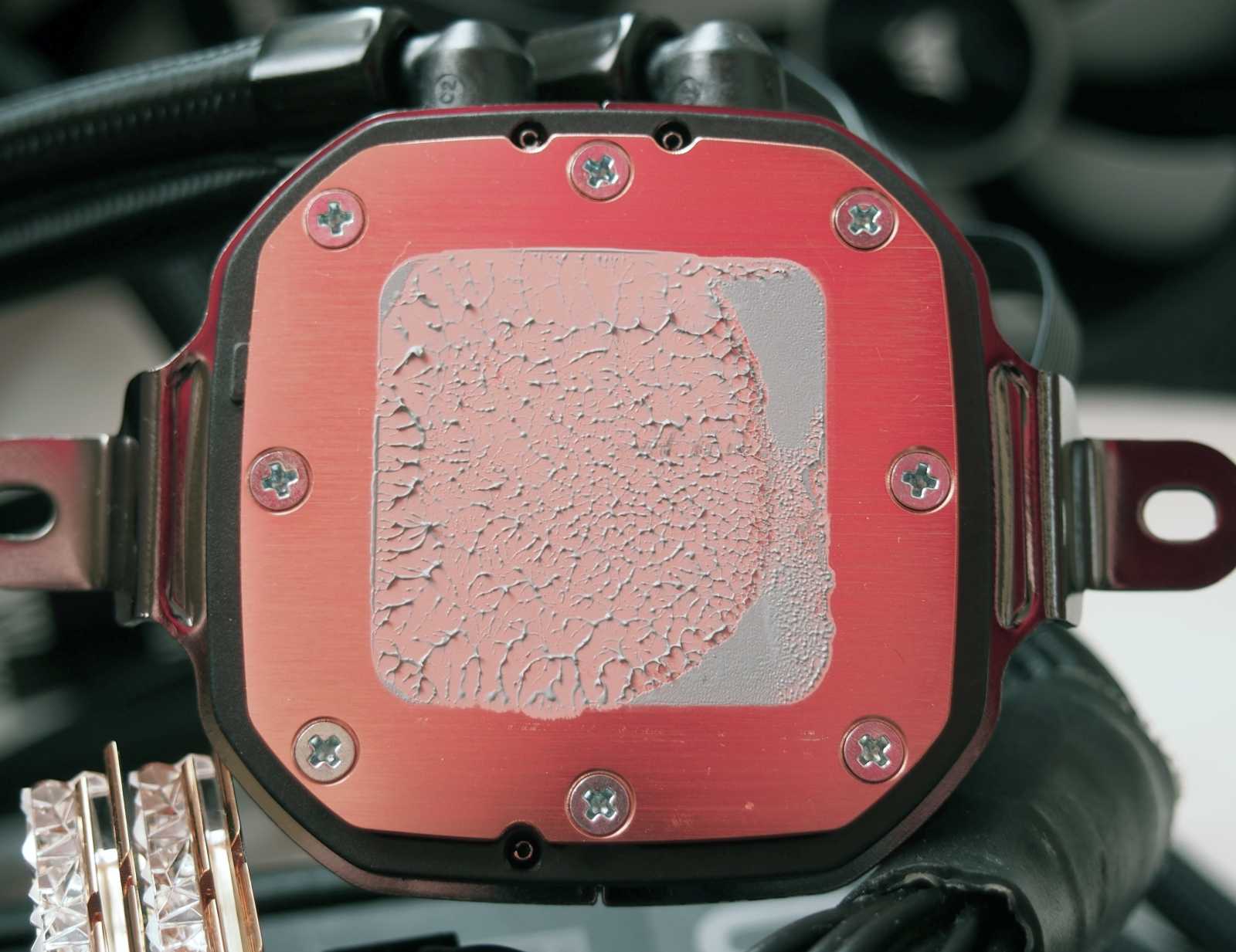

Что касается прижима водоблока к крышке процессора, то, судя по отпечатку термопасты, он очень плотный. При этом на контактной площадке водоблока iCUE H100i RGB PRO XT после установки на Socket AM4 остается еще много неиспользованного пространства. Это позволяет говорить о том, что с размерностью 56 х 56 мм данный водоблок будет эффективным и для более крупных CPU с разъемами LGA 2066 и sTR4/sTRX4.
Особенности монтажа устройства
Изъяв водяное охлаждение Corsair Hydro Series H110 из коробки, радоваться богатой комплектации пользователю придётся недолго. Виной всему ассортимент компонентов, который необходимо правильно сгруппировать и установить на сокет процессора. Вот здесь и начнутся проблемы.
Производитель как-то халатно отнёсся к описанию сборочного комплекта. В отзывах владельцев довольно часто встречается негатив по данному поводу. Ведь можно было пронумеровать все элементы и прописать алгоритм установки системы охлаждения под каждую платформу.
Есть вопросы и к самим креплениям. Их поверхность снабжена двухсторонней пластиковой лентой, а сами они сделаны из очень хрупкого пластика. Фактически монтаж является одноразовым. Если пользователь надумает сменить процессор или материнскую плату, ему стоит сразу же побеспокоиться и о новом комплекте переходников.
Фирменное ПО Corsair iCUE

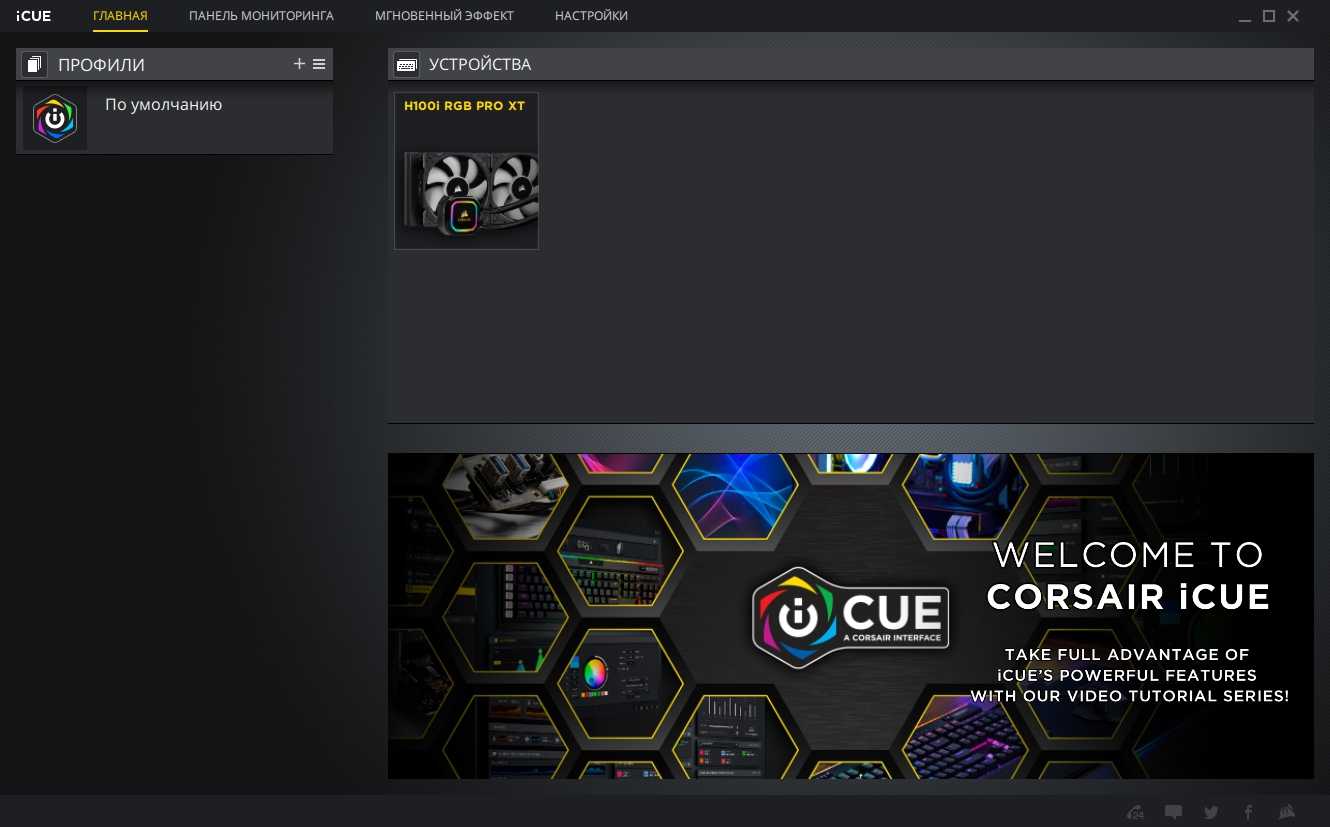

Для получения полного контроля за оборотами вентиляторов и помпы, а также настройки RGB-подсветки водоблока предусмотрена программа Corsair iCUE. Она распространяется абсолютно бесплатно и ее можно скачать с официального сайта производителя. При первом запуске утилита может предложить обновить прошивку контроллера iCUE H100i RGB PRO XT.

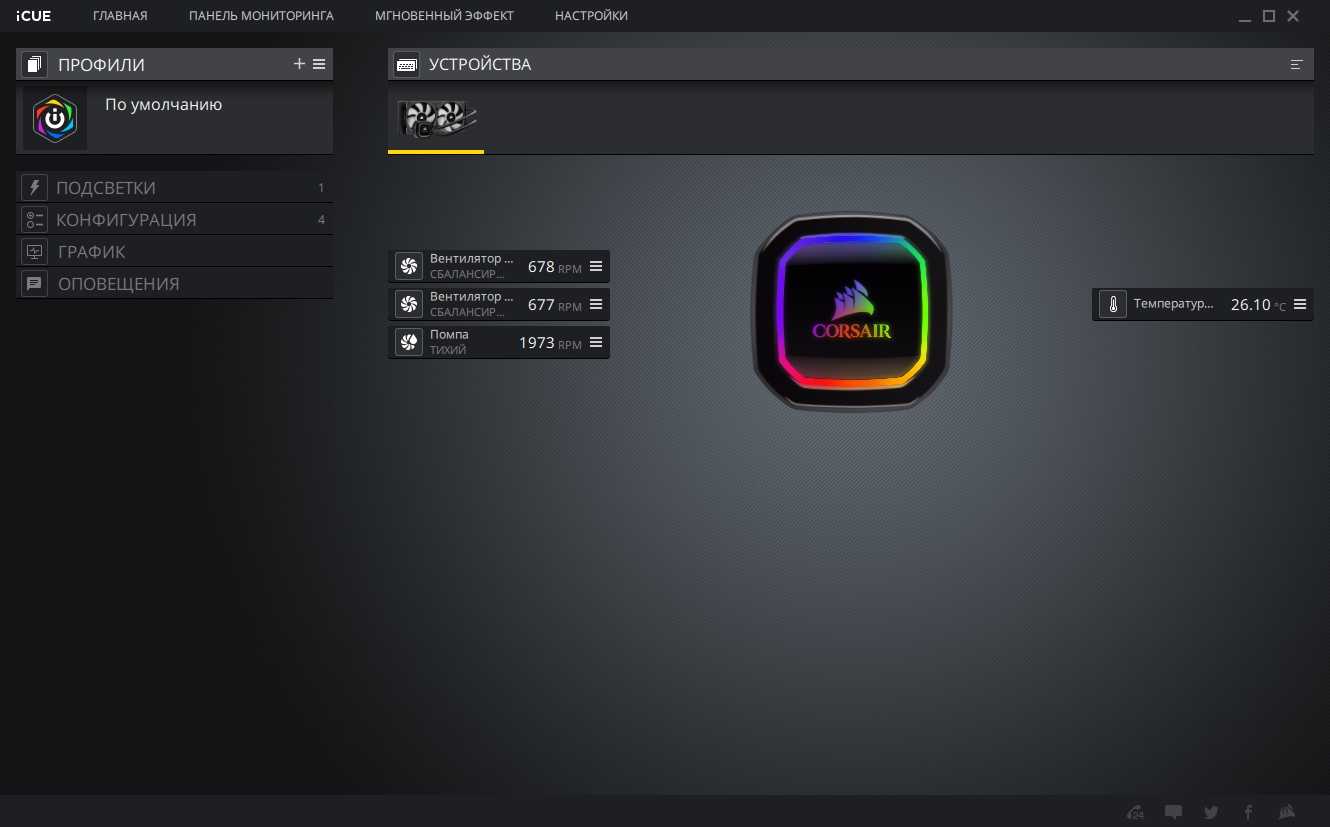

Интерфейс программы Corsair iCUE прост и интуитивно понятен, присутствует полноценная русификация пунктов меню.

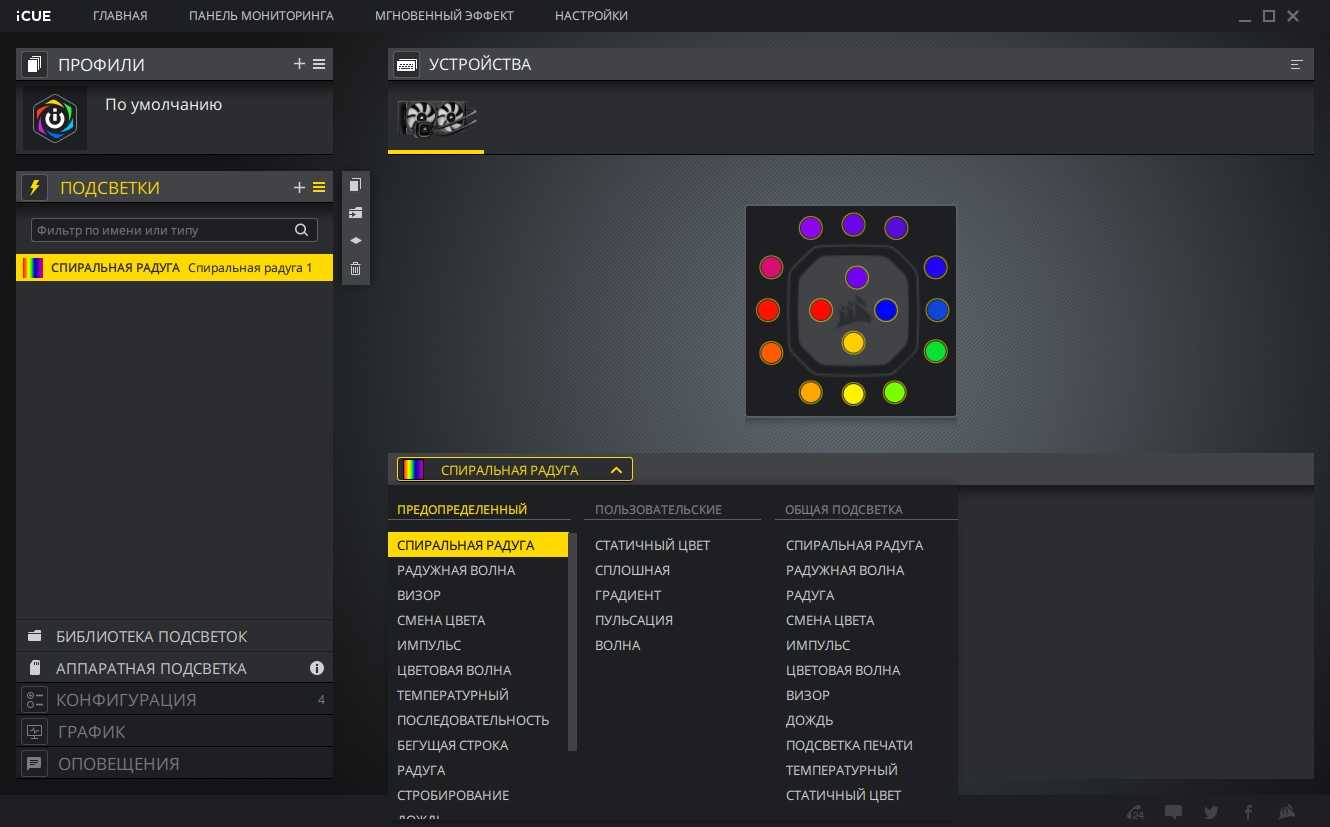

В настройках программы для любителей RGB-подсветки производитель реализовал целый комплекс возможностей, который включает в себя множество готовых пресетов с возможностью настройки под себя.

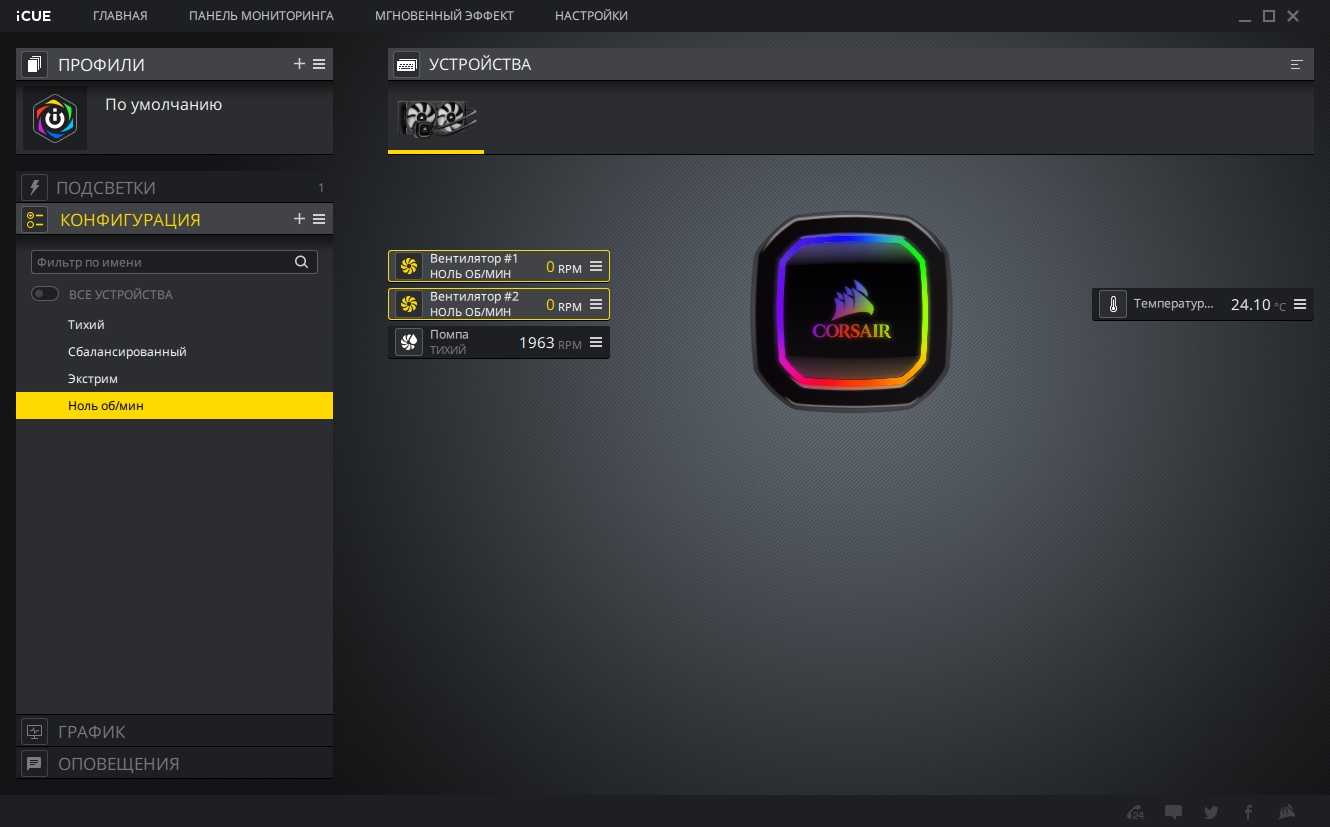

Для управления оборотами вентиляторов и ротора помпы предусмотрены четыре режима: тихий, сбалансированный, экстрим и Zero RPM. В последнем случае останавливаться будут только вентиляторы ML120, а помпа продолжит свою работу на минимальной скорости вращения.

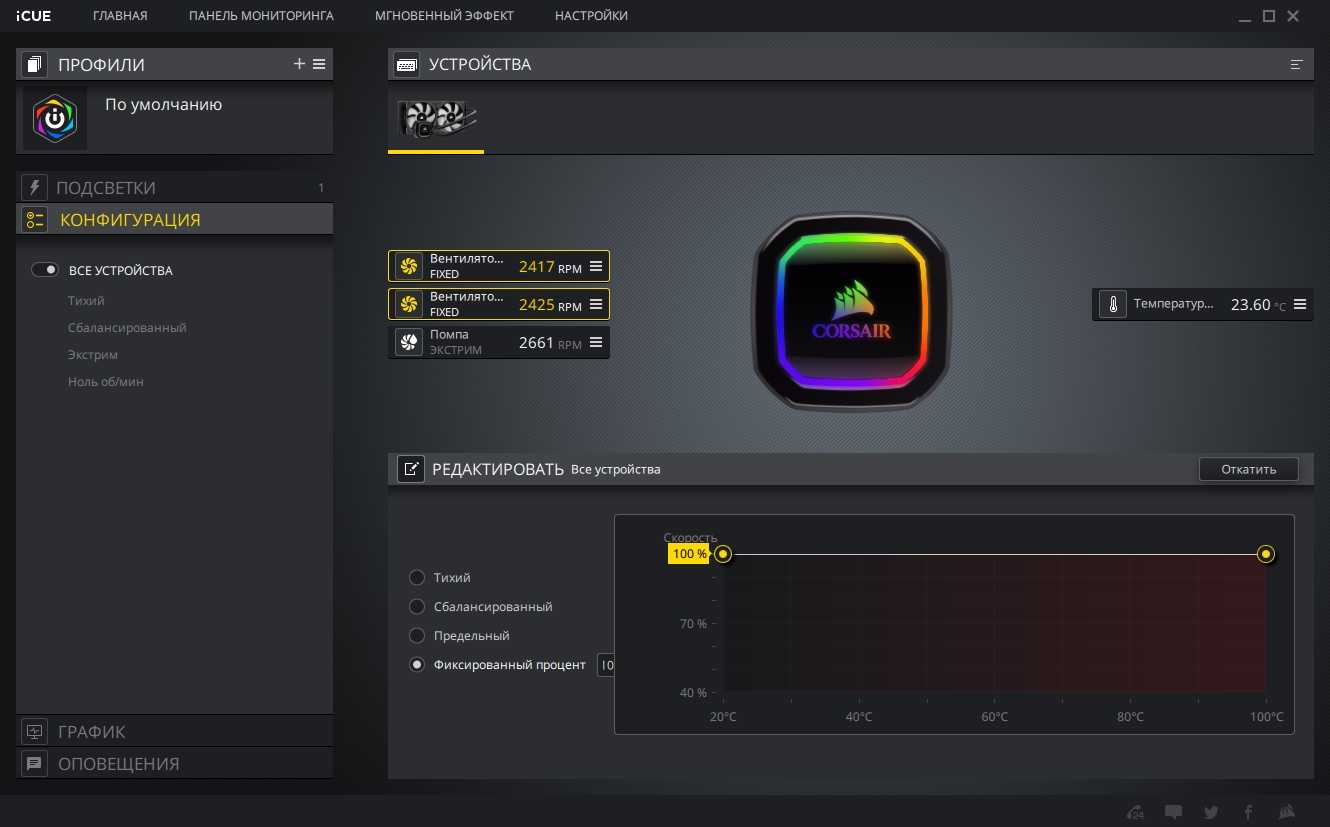

Также в интерфейсе программы для iCUE H100i RGB PRO XT возможно задавать и фиксированный процент скорости вращения, доступный только для вентиляторов.

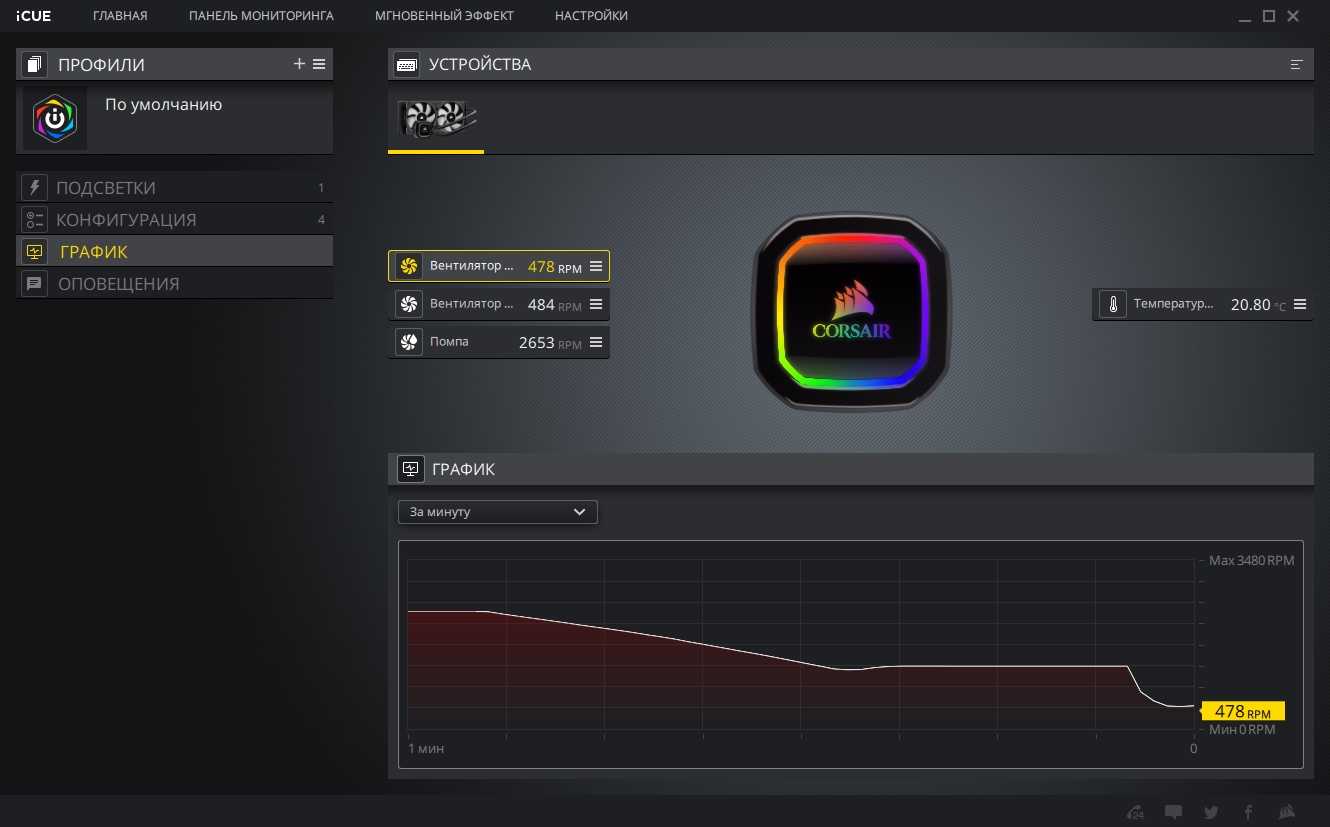

Чтобы понять, как работают вентиляторы и помпа iCUE H100i RGB PRO XT, можно обратиться к графику.

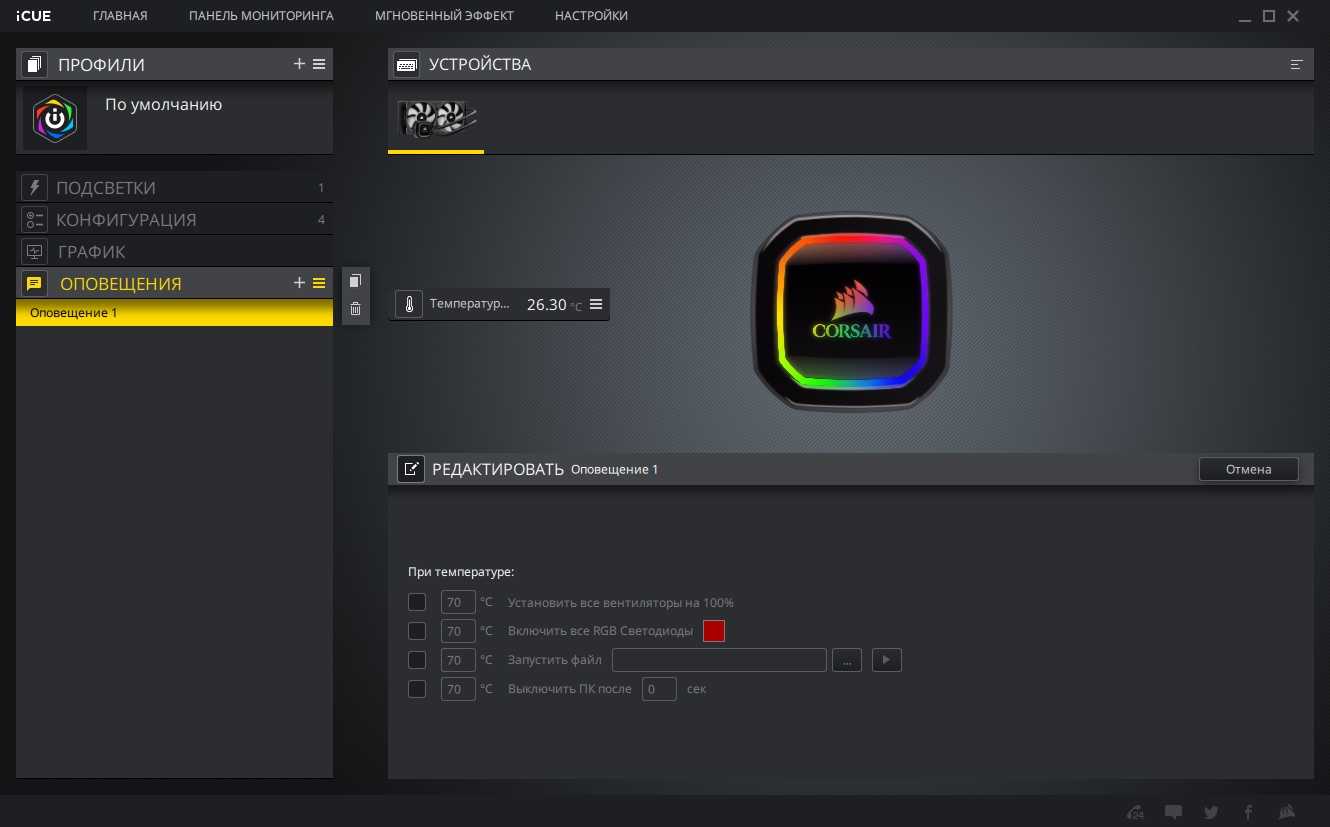

Также с помощью Corsair iCUE можно настроить и оповещение о температуре процессора, привязав значение к тому или иному цвету подсветки водоблока.
Первое знакомство
Пользователи, которые уже знакомы с брендом Corsair, в очередной раз подчеркнут индивидуальный подход производителя к покупателям, а все новички будут приятно удивлены не только внешнему виду продукта, но и прекрасной его комплектации. Поставляется Corsair H110i GT 280mm Extreme Performance в шикарной картонной коробке, выполненной в красно-чёрных цветах. Вся необходимая информация о содержимом присутствует на упаковке: фото товара, технические характеристики и перечень запчастей, имеющихся внутри.
Итак, раз уж речь зашла о комплектации, будущему владельцу стоит знать, что производитель уже побеспокоился о полной совместимости продукта с платформой (речь идёт о сокетах). Так, в коробке, помимо самой системы охлаждения и инструкции, можно обнаружить немало креплений и переходников для удобного монтажа конструкции в системном блоке компьютера.
Особенности циркуляции жидкости
Система охлаждения Corsair H110 оснащена на первый взгляд короткими трубками. Многие потенциальные покупатели считают, что такую систему просто невозможно вывести за пределы компьютерного корпуса. Каково будет удивление пользователя, когда он узнает, что ничего выводить и не нужно, устройство является элементом системного блока и просто обязано находиться внутри системы.
Да, для такого устройства понадобится большой корпус формата ATX, в котором предусмотрена площадка в верхней части для монтажа подобных систем. Как вариант, можно удлинить и сами трубки, правда, это уже выполняется на страх и риск пользователя.
Что касается компрессора для перегона жидкости внутри системы, то здесь мнения владельцев разделяются. Одних устраивает расположение помпы непосредственно в сердечнике. Другие считают, что провод питания для компрессора портит внешний вид конструкции. А эксперты и вовсе уверяют, что помпа на сердечнике позволяет модернизировать систему, подключив более объёмный резервуар с жидкостью.
Внешний вид и особенности
В основе iCUE H100i RGB PRO XT лежит конструкция замкнутого типа, без необходимости обслуживания на протяжении всего срока эксплуатации. Это позволяет производителю данной СЖО давать гарантию на 5 лет, что является показателем надежности изделия.

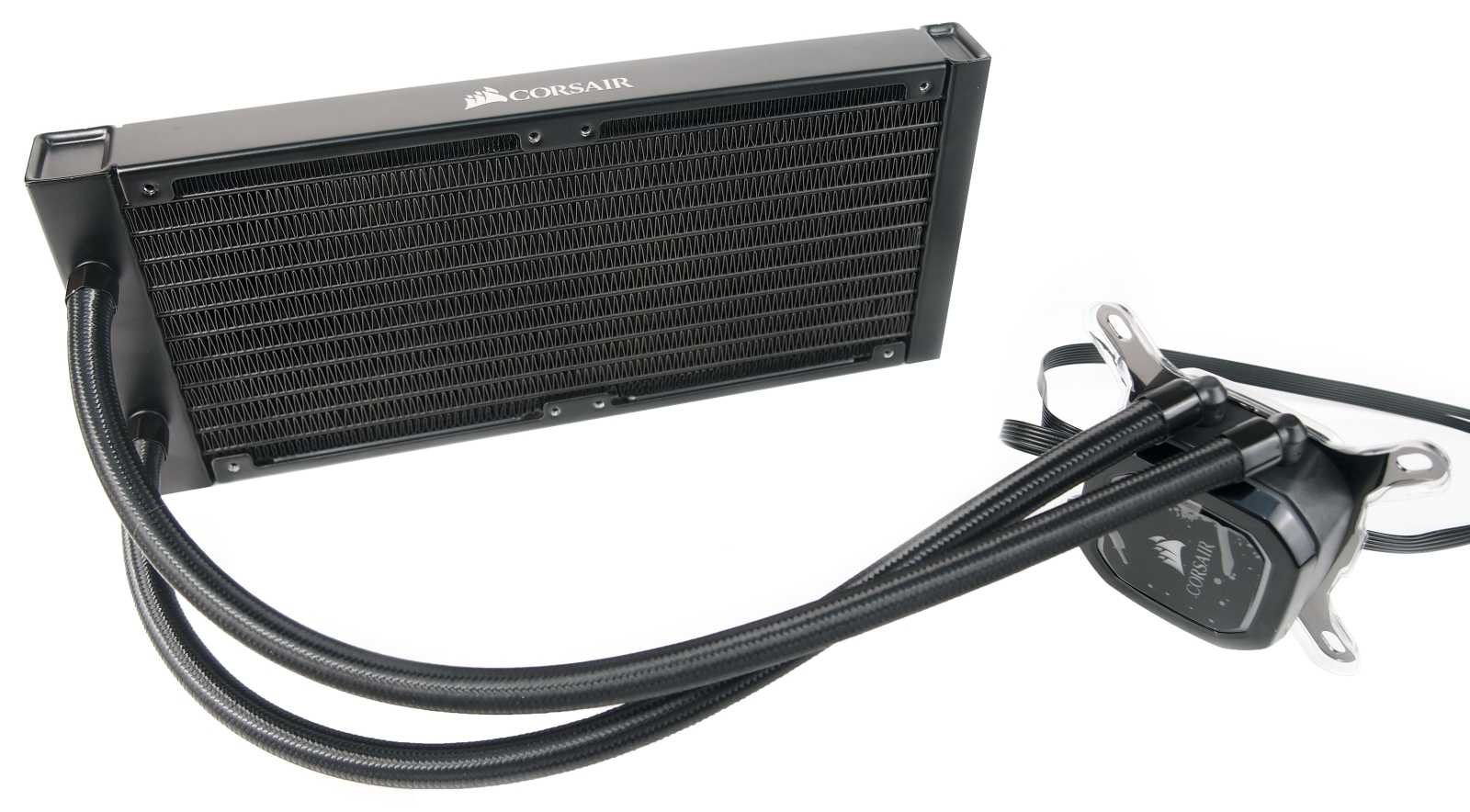

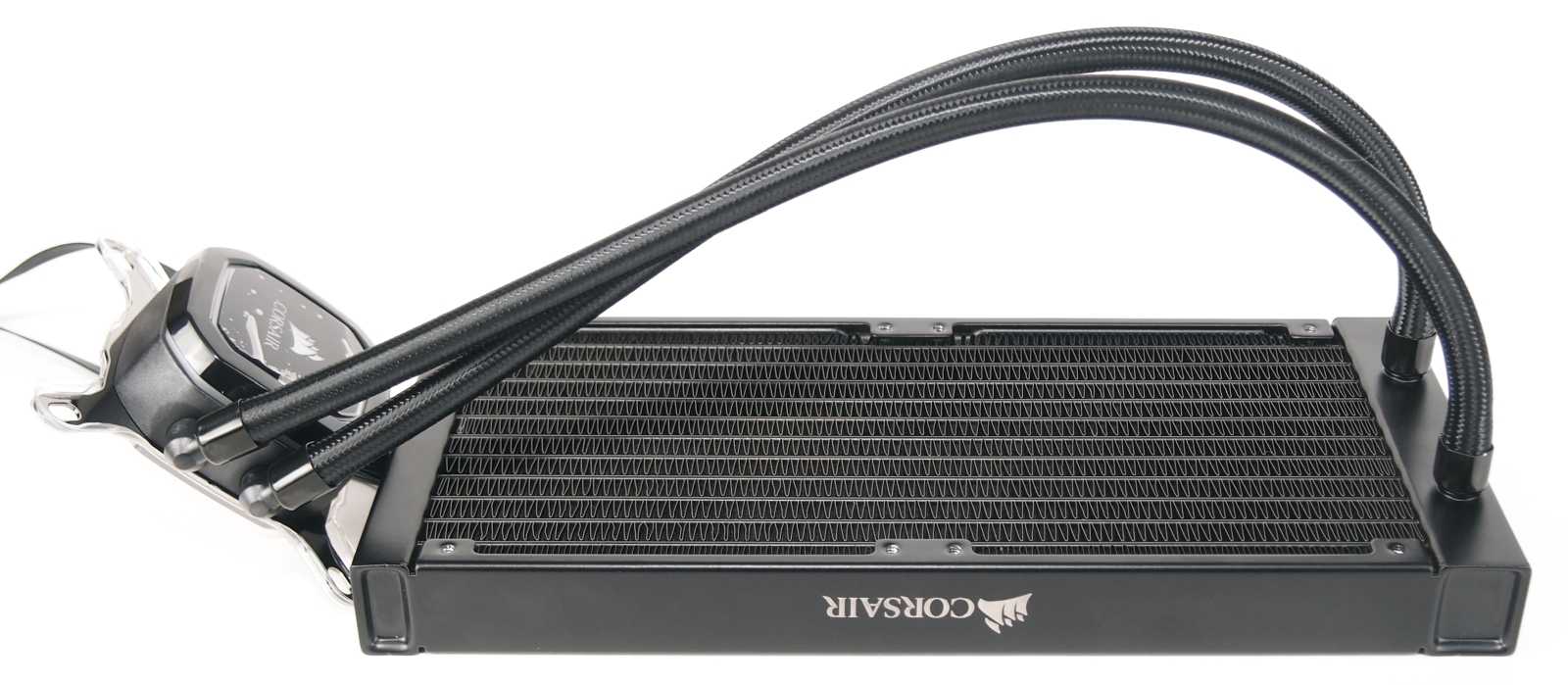

Для рассеивания тепла используется 240-мм радиатор, который сообщается с водоблоком iCUE H100i RGB PRO XT с помощью двух соединительных шлангов с тканевой оплеткой. Длина этих гибких и в тоже время упругих трубок составляет 380 мм, чего должно хватить при установке данной СЖО в габаритные корпуса типа Full-Tower.

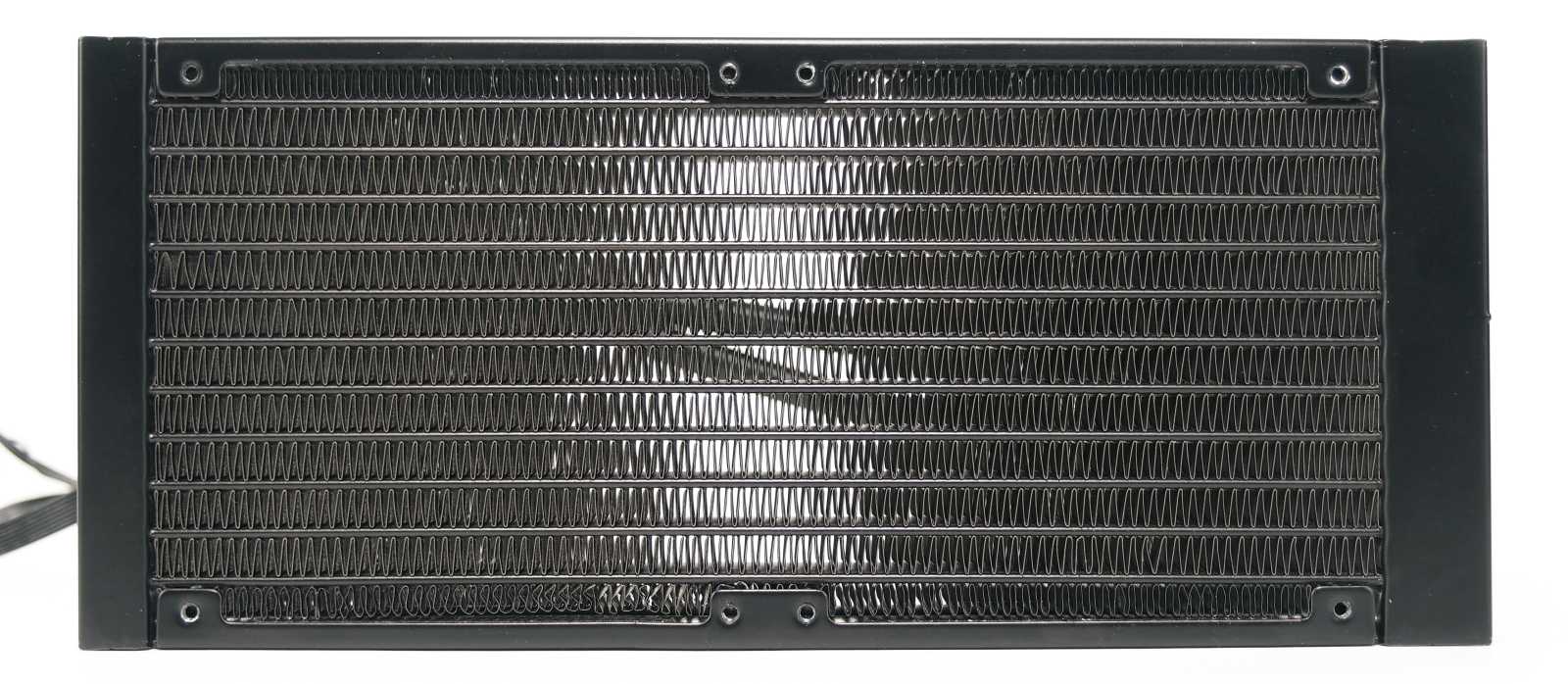

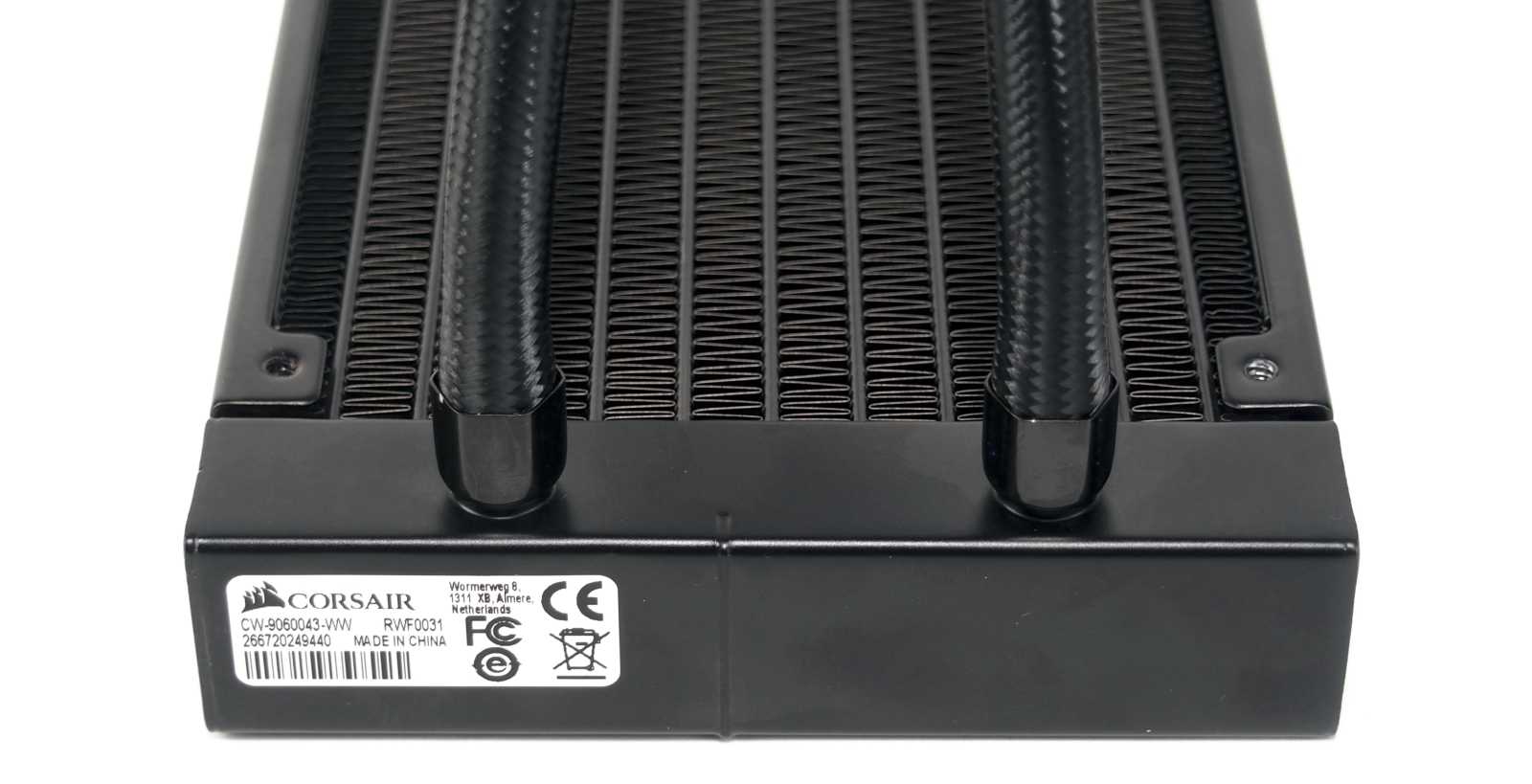

Габариты радиатора iCUE H100i RGB PRO XT составляют 277 х 120 х 27 мм. Конструкция предусматривает возможность монтажа двух 120-мм вентиляторов с любой стороны радиатора. Сам теплорассеиватель состоит из 12 каналов для циркуляции хладагента, пространство между которыми заполнено гофрированной лентой.
Соединительные шланги к радиатору iCUE H100i RGB PRO XT крепятся с помощью фитингов на жесткой пайке. Для противодействия разгерметизации контура и излома фитингов концы шлангов предварительно опрессованы металлическими колпачками.

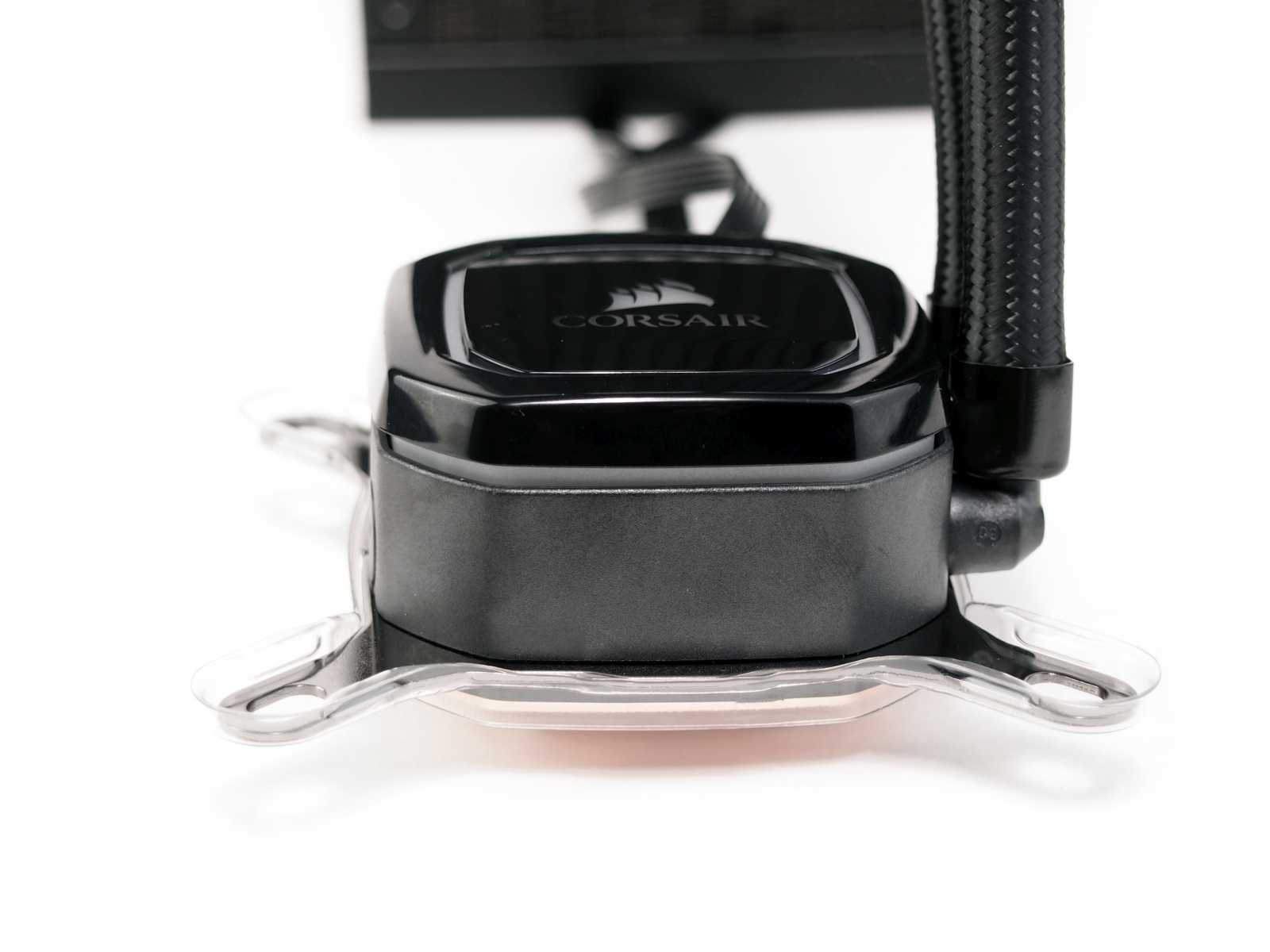

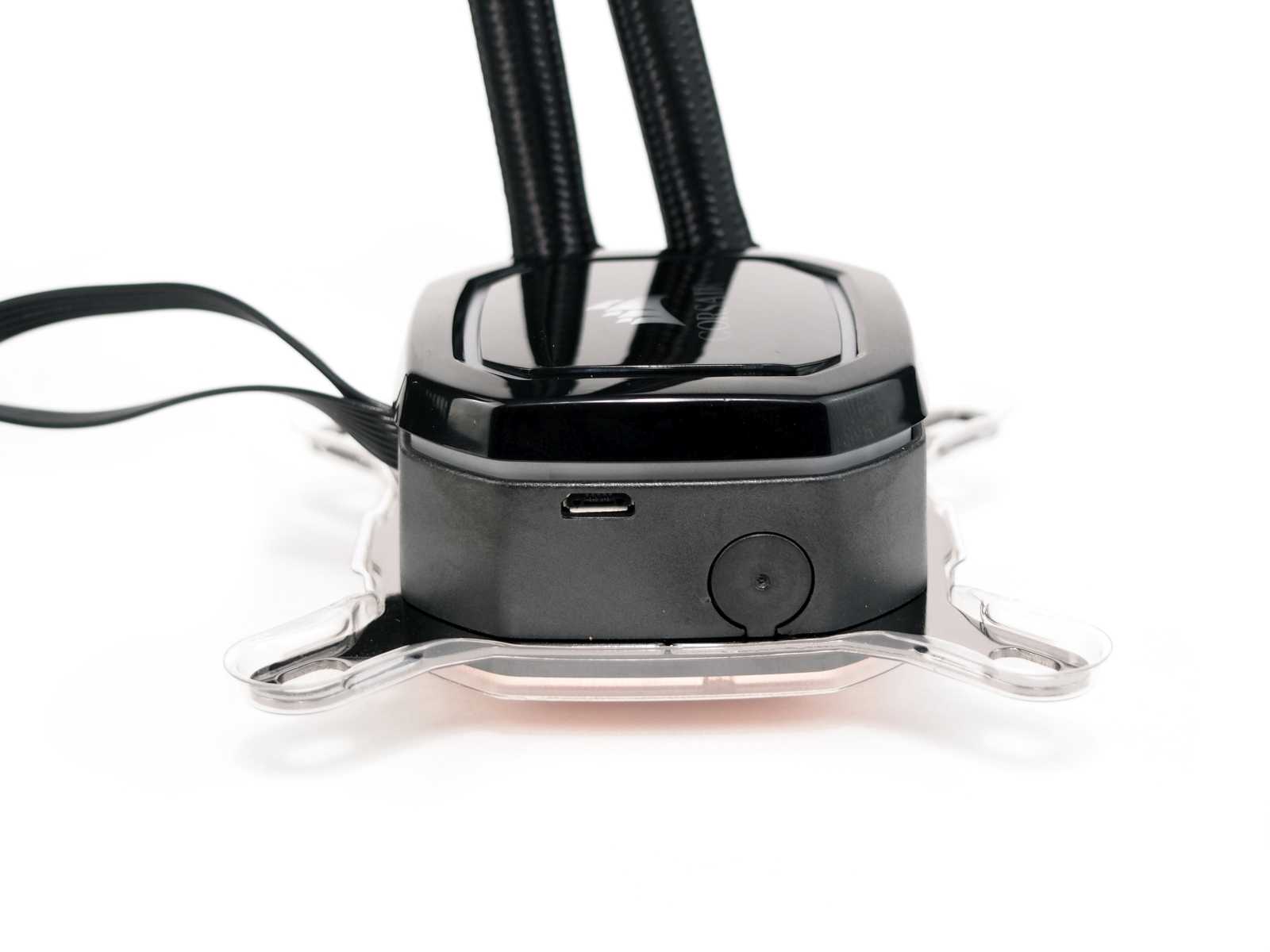

Водоблок и помпа iCUE H100i RGB PRO XT объединены в единый корпус, на верхней части которого встроен модуль светодиодной подсветки в виде логотипа производителя. Данная модель СЖО использует интеллектуальное управление помпой и вентиляторами, поэтому на торце присутствует разъем microUSB для синхронизации с системой.
Светодиодная подсветка водоблока iCUE H100i RGB PRO XT включает в себя не только логотип на верхней крышке, но и опоясывающее кольцо по периметру конструкции. Ставка сделана на адресуемый тип подсветки, что должно привнести вариативность и многообразие RGB-эффектов.
Соединительные шланги в месте крепления к водоблоку iCUE H100i RGB PRO XT сделаны подвижными за счет фитингов с поворотным механизмом. При горизонтальном расположении крепления это позволяет уложить соединительные шланги в обе стороны в практически горизонтальном положении. Также из корпуса водоблока выходит пара кабелей с разъемами SATA для питания, 3-пин для мониторинга оборотов помпы, а также пары 4-пин PWM для подключения вентиляторов ML120.

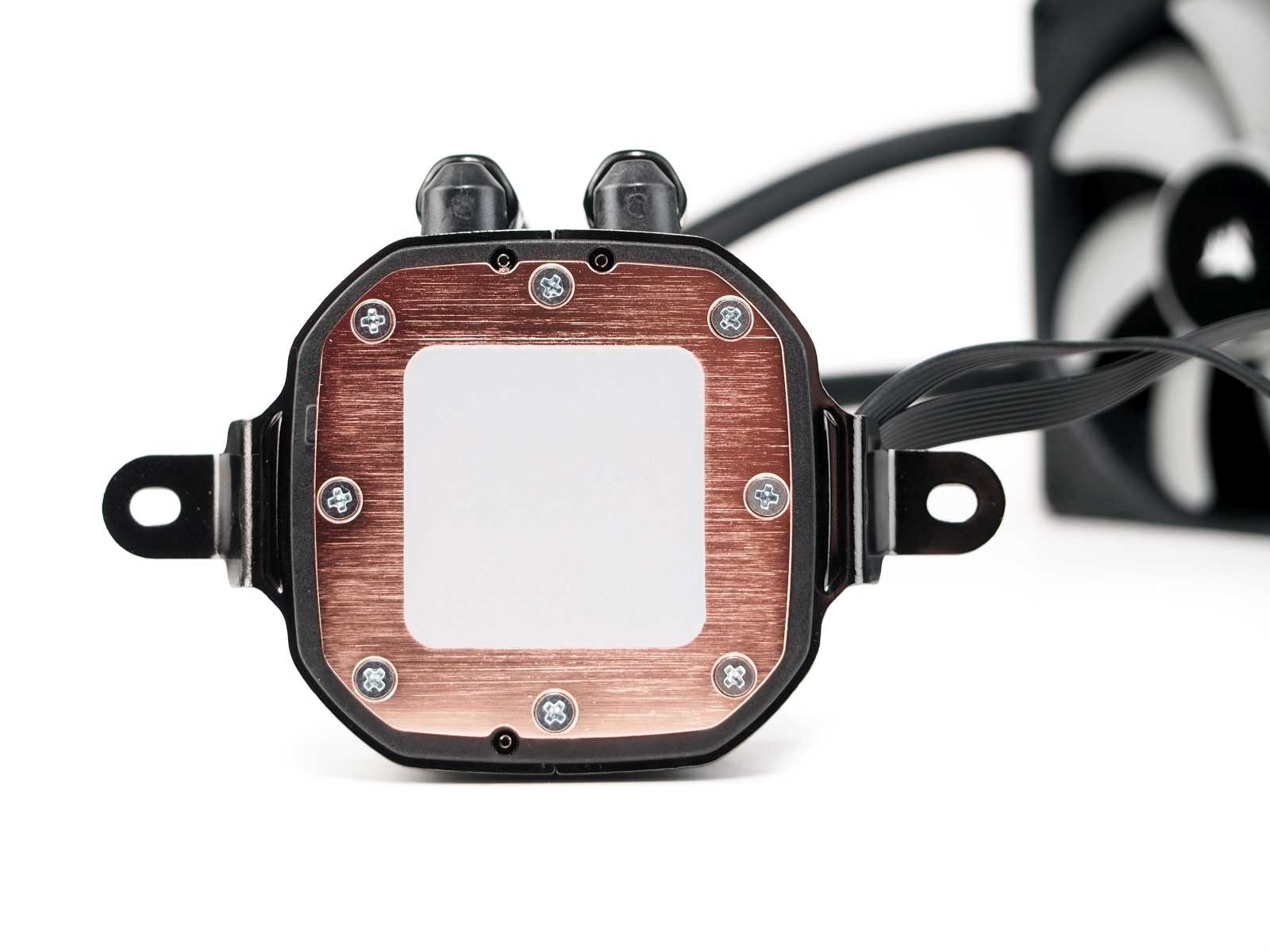

Контактная площадка водоблока iCUE H100i RGB PRO XT выполнена из меди. Она имеет размерность 56 х 56 мм, с ровной, но достаточно грубо обработанной поверхностью. Уже с завода на контактную площадку водоблока нанесена фирменная термопаста, сохранность которой обеспечивает защитная пластиковая крышка.

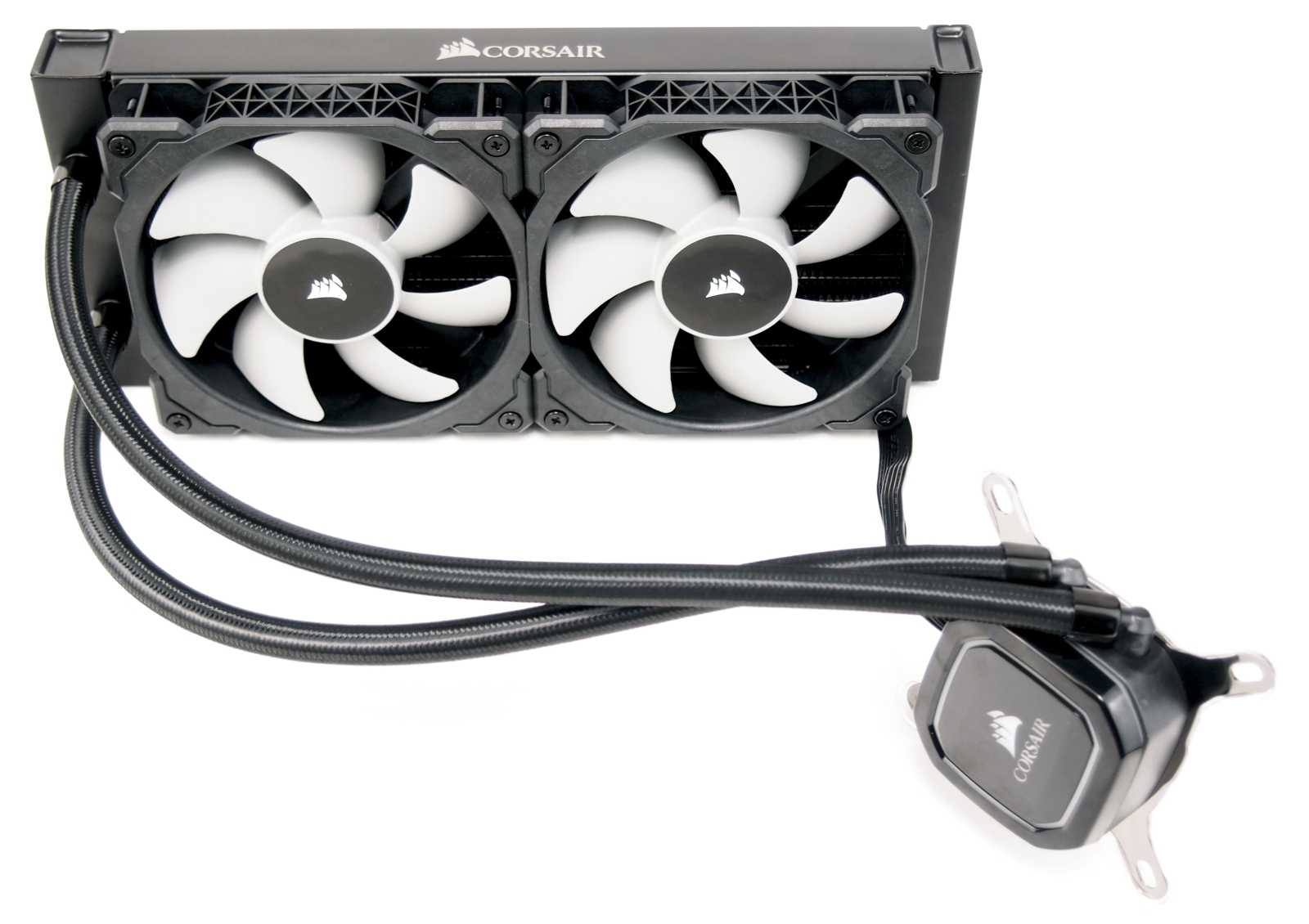

Задача обдува 240-мм радиатора iCUE H100i RGB PRO XT возложена на пару 120-мм вентиляторов Corsair ML120. Особенностью данных вертушек является использование конструкции магнитной левитации в механизме ротора. Это позволяет обеспечить высокое давление воздушного потока до 75 CFM и, как следствие, максимальную эффективность охлаждения процессора.
Крыльчатка вентиляторов Corsair ML120 может раскручиваться до 2400 об/мин, однако генерируемый при этом шум достигает значения в 37 дБА. Но за счет подключения 4-пин PWM скорость вращения может варьироваться очень гибко, вплоть до полной остановки вертушек. Так называемый режим «Zero RPM» доступен на водянке iCUE H100i RGB PRO XT с помощью фирменного программного обеспечения Corsair iCUE.
Будучи установленными на радиатор, вентиляторы Corsair ML120 смотрятся очень эффектно. Минимизировать вибрации во время работы помогают особые формы ушек на корпусе вентиляторов, а также технология магнитной левитации.
Внесение ясности
Прежде чем приступать к знакомству с продуктом, нужно для начала понять, а что же это за система такая, каково её предназначение. Фактически это обычный кулер. Главное отличие его лишь в том, что он имеет улучшенный отвод тепла. В той же системе Corsair H110 принцип действия устройства довольно прост:
- имеется алюминиевый контейнер с жидкостью размерами 28 на 15 сантиметров;
- на одной из сторон ёмкости есть радиатор и установлены мощные вентиляторы;
- к самому контейнеру подключены две трубки с разных сторон;
- с другой стороны двух трубок — медная контактная площадка, которая устанавливается на процессор;
- миниатюрный компрессор внутри системы заставляет жидкость циркулировать по кругу, отводя таким образом тепло от кристалла.
Довольно простая система позволяет не только эффективно снизить температуру кристалла, но и избавить владельца компьютера от шума внутри корпуса. Ведь в системах водяного охлаждения устанавливаются огромные тихоходные вентиляторы, которые работают очень тихо.
Активная система охлаждения
А вот два огромных вентилятора у устройства Corsair Hydro Series H110 вызывают недоумение у многих пользователей, судя по их многочисленным отзывам. Во-первых, о принадлежности к известному производителю говорит лишь наклейка, содрав которую, пользователь будет обескуражен. При визуальном осмотре аксессуара больше не удастся найти никакого названия или маркировки. Этот факт наводит на негативные размышления.
Что касается качества изготовления вентиляторов, то и здесь есть вопросы к производителю. Например, лопасти крыльчатки визуально одинаковы, однако в процессе вращения наблюдается дисбаланс, который в дальнейшем приведёт к тому, что кулер начнёт издавать гул. Радует лишь наличие встроенного который великолепно справляется с поставленной задачей. Правда, смущает ограниченность частот (700-1500 оборотов в минуту). Хотелось бы большего диапазона от производителя. Так что энтузиастам придётся этот механизм дорабатывать вручную. Заодно можно добавить и тумблер полного отключения вентиляторов.
Контактная площадка системы
Работа любой системы охлаждения напрямую зависит от эффективности контакта между нагревающимся элементом и охладителем. Поэтому контактная площадка Corsair Hydro Series H110 изучается в первую очередь. В заводском исполнении на медном сердечнике аксессуара имеется небольшой слой термопасты. Видимо, поэтому не так много в СМИ информации относительно данного элемента системы, ведь везде присутствует фото с нанесённым слоем термической пасты.
Да, с контактной площадкой производитель явно подставил многих пользователей. Ведь её качество вызывает ряд сомнений. Речь идёт о зеркальности поверхности, которая не наблюдается вообще, а также об эффективности касания ровной поверхности — следы от нажатия остаются лишь по центру круга. Это значит, что площадка имеет выпуклую форму. Соответственно, для надёжного прилегания сердечника к процессору пользователю придётся задействовать термопасту с высокой степенью вязкости.
Подсветка RGB

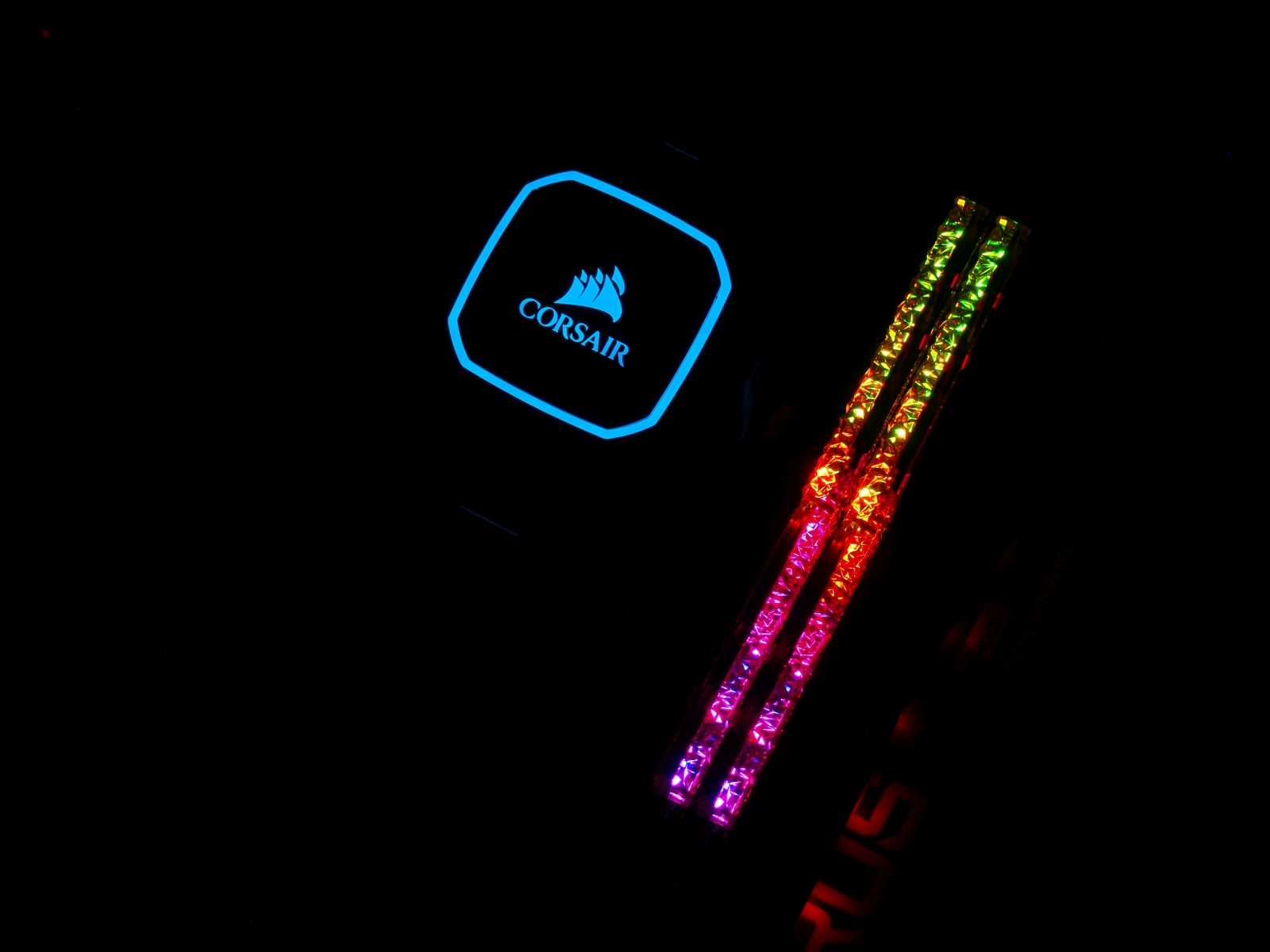

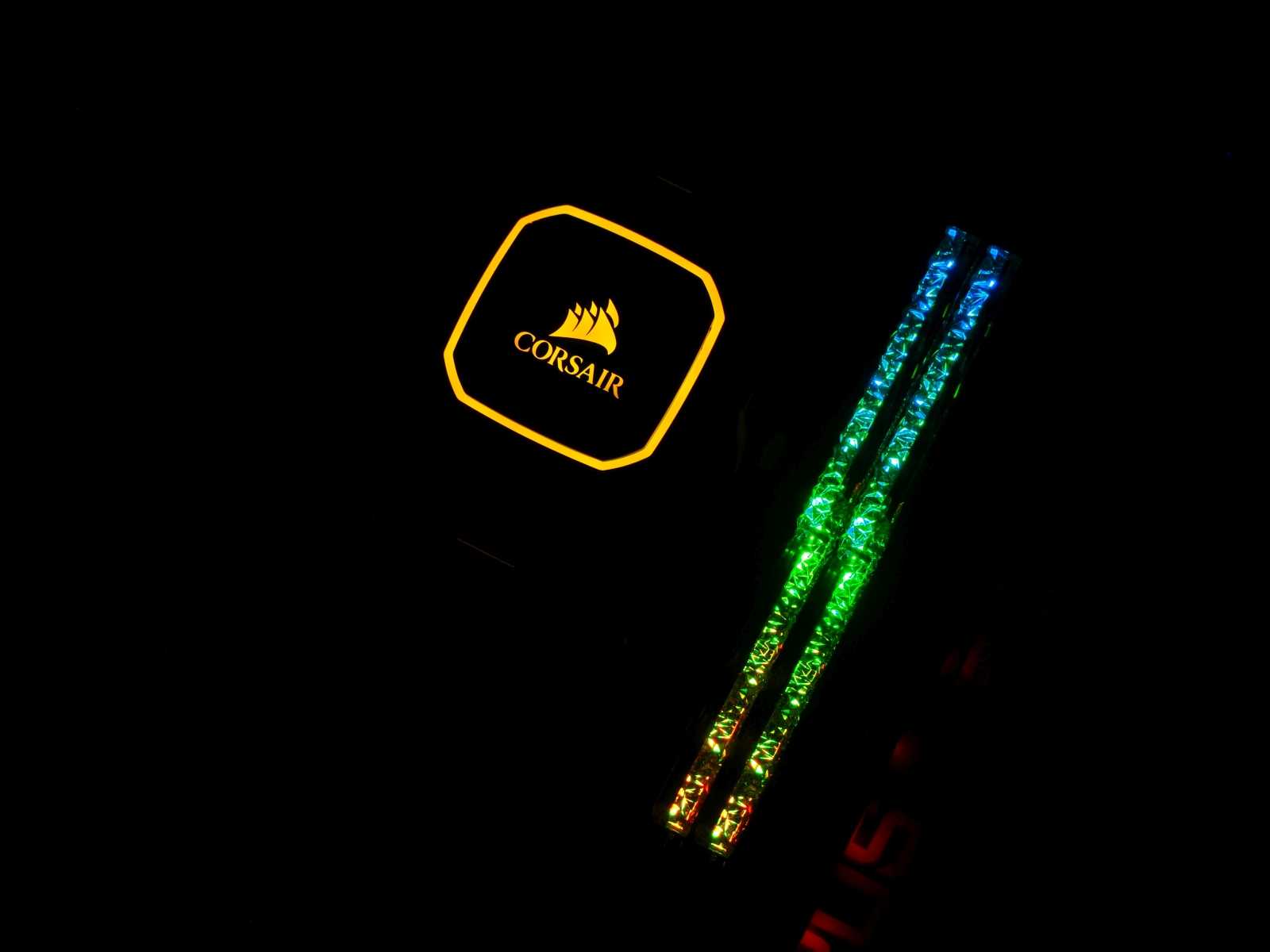

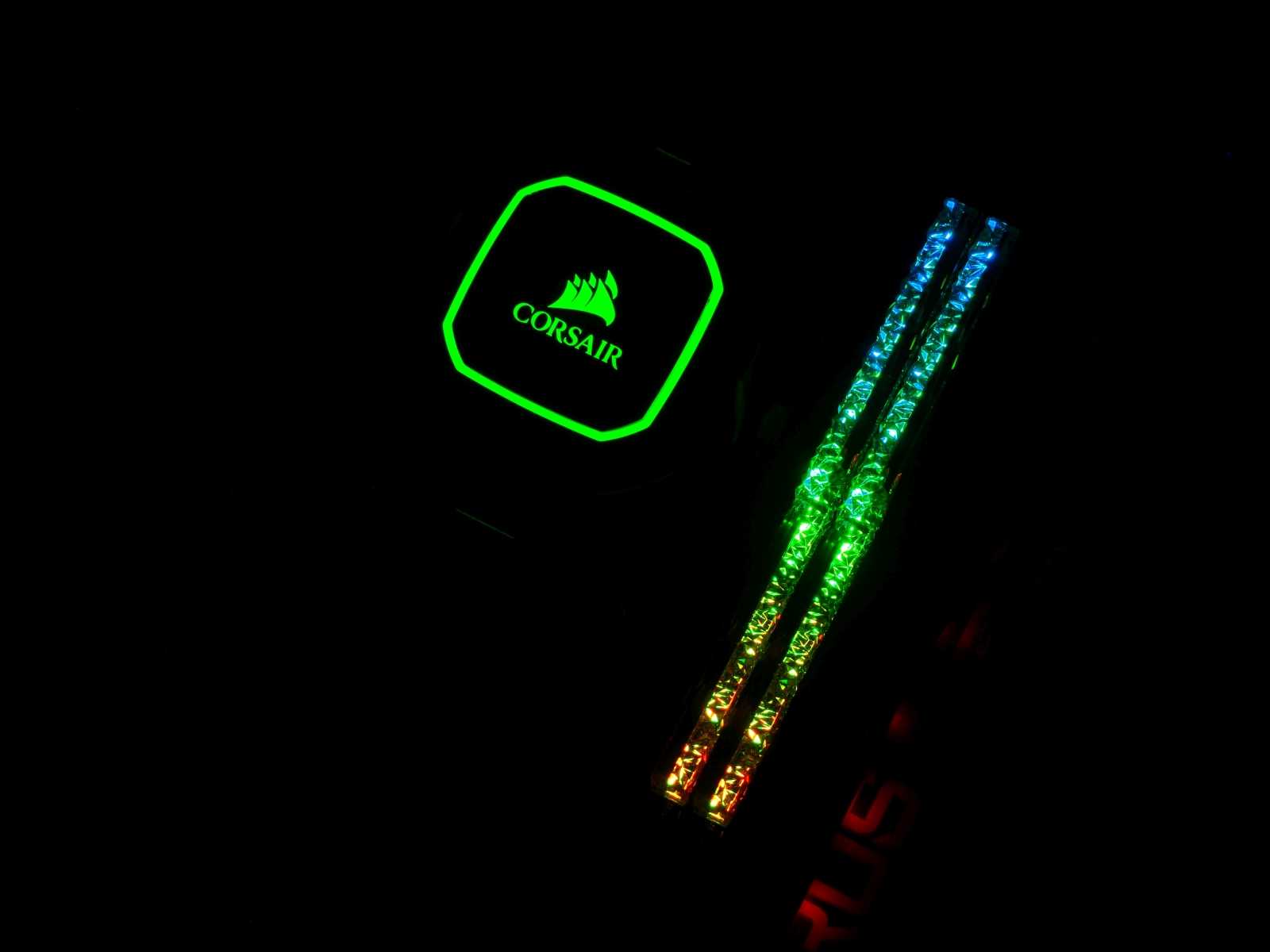

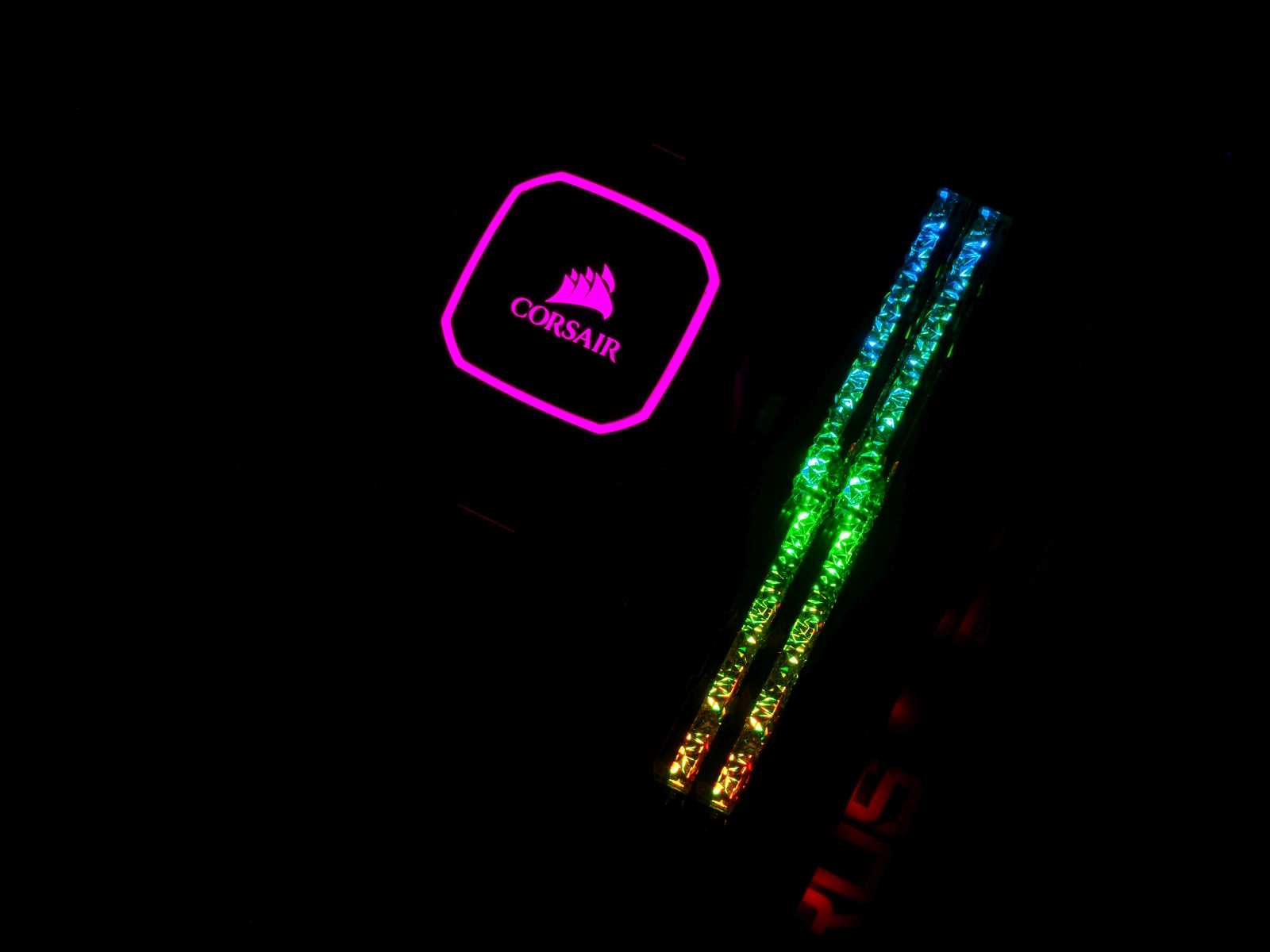

По качеству светодиодной подсветки iCUE H100i RGB PRO XT определенно задает новый уровень. И визуальная составляющая здесь не сколько в многообразии эффектов адресуемого типа подсветки, сколько в глубине цвета и выразительности границ. В ночное время суток водоблок iCUE H100i RGB PRO XT становится настоящим украшением игровой системы.
Причина такой яркой и выразительной подсветки кроется в использовании 16-ти адресуемых RGB-светодиодов, сгруппированных в центре логотипа и по его периметру. Все эффекты подсветки водоблока iCUE H100i RGB PRO XT в динамике продемонстрированы на видео ниже.
