Performance
Testing the Arctic Liquid II I put it in my daily PC to see how it fared in a typical build since the features it offers should give it an edge over the traditional AIO designed coolers. I used my Ryzen 9 3900X on my ASUS ROG X370 Crosshair 6 Hero with the latest BIOS featuring AGESA 1.0.0.3 ABBA paired with 32GB of APACER NOX DDR4 3200 memory and stuffed it inside the NZXT H710i. The fan speed was let on the same stock curve pattern across all tests. I used the box Wraith Prism cooler to have stock representation and for the traditional AIO cooler, I used the Cooler Master ML240P since it’s actually one of the better AIOs of late.
| Component | Model |
|---|---|
| CPU | AMD Ryzen 9 3900X |
| Memory | APACER NOX 32GB (16GBx2) 3200MHz CL16 |
| PSU | Corsair AX860i |
| OS | Windows 10-64 Bit latest build |
| Motherboard | ASUS ROG X370 Crosshair 6 Hero (1.0.0.3 ABBA BIOS) |
| GPU | GeForce RTX 2080 FE |
| Case | NZXT H710i |
Liquid Freezer II
The packaging for the Liquid Freezer II is rather quaint. It’s a fairly small box and the internals are just enough to keep the contents safe during transport. The box has all the pertinent information including diagrams of all the components and sizing on the side of the box. The included accessories are minimal with only the mounting hardware and a small packet of thermal paste, come on Arctic give us the tube of that good ole MX-4 and not just a taste. The installation manual is oddly absent, but it can be found using the QR code card and that’s going to take you to one of the most useful installation guides I’ve seen yet, even including animations showing you how the mounting brackets connect to the cold plate.
2 of 9

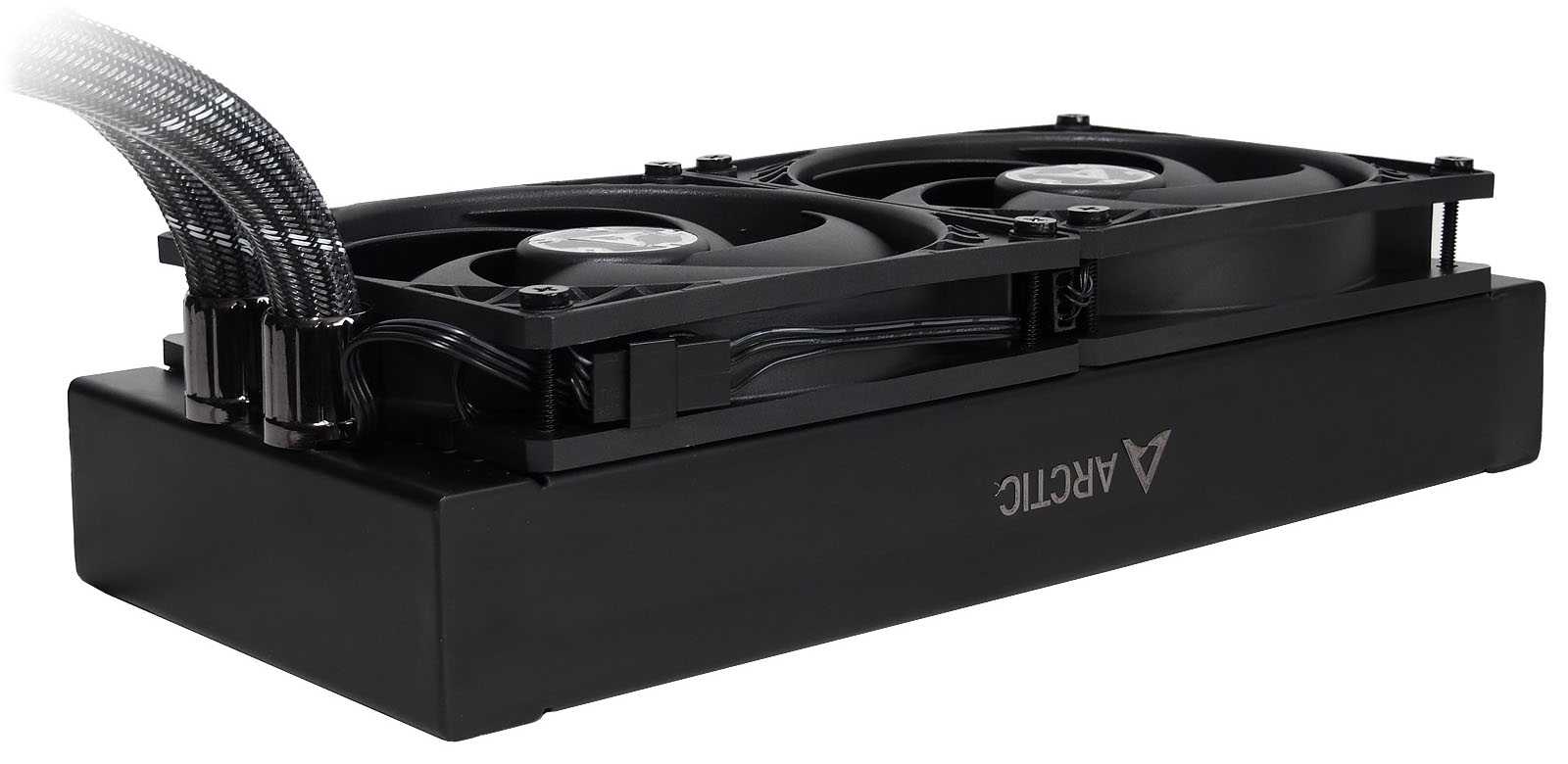

Part of what keeps the accessories so minimal is that this is how the Liquid Freezer II comes out of the box, 95% fully assembled. The 120mm Arctic P12 PWM fans with an RPM range of 200-1800 and a static pressure rating of 2.2mm H₂O come preinstalled to the radiator and wired through the tube sleeving for that ultra stealth look. The radiator bucks the trend of slim rads in favor of a fat 38mm thick aluminum radiator to make the absolute most of the cooling surface area, because of its size you’ll want to check clearance in your case if you’re installing over a motherboard. The inlet/outlet of the radiator being centered is a bit of a strange move, but it works.
2 of 9

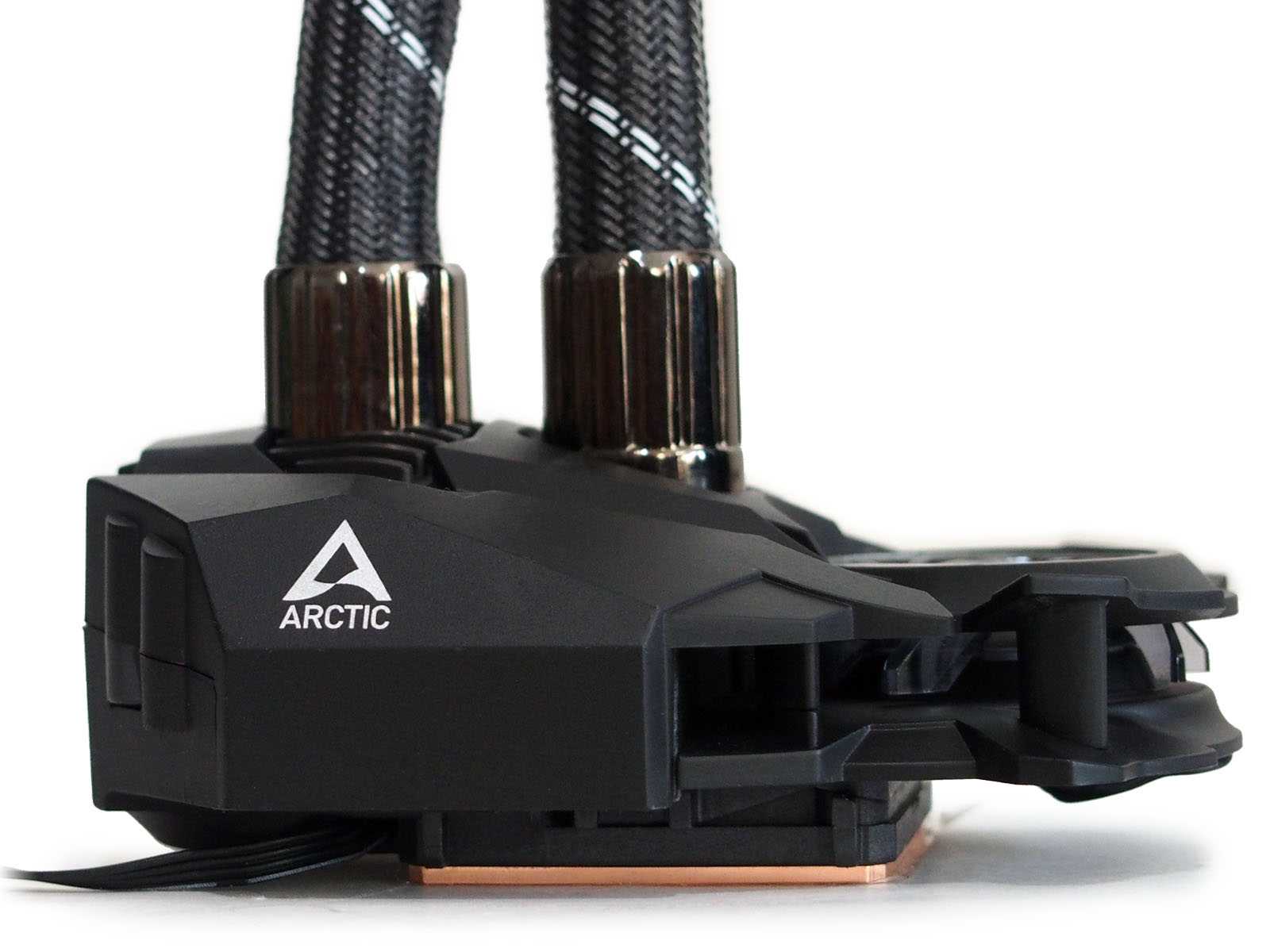

The Pump/Cold Plate is one of the most interesting in a while. While we’ve seen designs from Cryorig with the A-series with a mounted fan, this one takes a unique approach and puts a blower-style fan in the casing to aid in cooling the VRMs. That’s the VRMs, not the memory, not the backplate of a graphics card, the VOLTAGE REGULATOR MODULE. The thing that a lot of people miss when they move from a stock, or even a tower-style cooler, is that they leave the area around the socket of a motherboard pretty much void of active airflow. While you might see a drop in temperature of your CPU, you can pretty much put money on it that your VRMs are running much warmer and that can impact your performance. This is especially true in cases with weak airflow or those open-air cases like the Thermaltake P3.
2 of 9
Тестирование
Конфигурация тестового стенда
| Тип комплектующих | Модель |
| Материнская плата | ASUS Strix X470-F Gaming (BIOS 5406 от 25.11.2019) |
| Процессор | AMD Ryzen 7 2700X |
| Система жидкостного охлаждения | Arctic Cooling Liquid Freezer II 240 |
| Термоинтерфейс | Arctic Cooling MX-4 |
| Оперативная память | 2 х ADATA Spectrix D41 3200 МГц 8 ГБ (AX4U320038G16-ST41) |
| Твердотельный накопитель | M.2 NVMe SSD ADATA XPG Gammix S5 512 ГБ |
| Видеоадаптер | EVGA GeForce GTX 970 SSC GAMING ACX 2.0+ 4 ГБ |
| Блок питания |
Thermaltake Toughpower PF1 ARGB 1050W |
| Корпус | Cougar Conquer |
| Операционная система | Microsoft Windows 10 Professional x64, версия 1903 со всеми обновлениями на 21.12.2019 |
Тесты системы охлаждения на стенде с указанной выше конфигурацией базируются на измерении температуры процессора по показаниям программы HWInfo 6.20 во время вычислительной нагрузки утилитами Prime95 29.8 build 6 и Furmark CPU Burner 0.1.0. В операционной системе предварительно включался профиль производительности, оптимизированный для процессоров AMD. Вентиляторы и помпа управлялись по PWM. Перед началом тестов в программе ASUS Fan Xpert 4 выполнялась их автоматическая настройка и включение профиля управления скоростью «Стандартный».

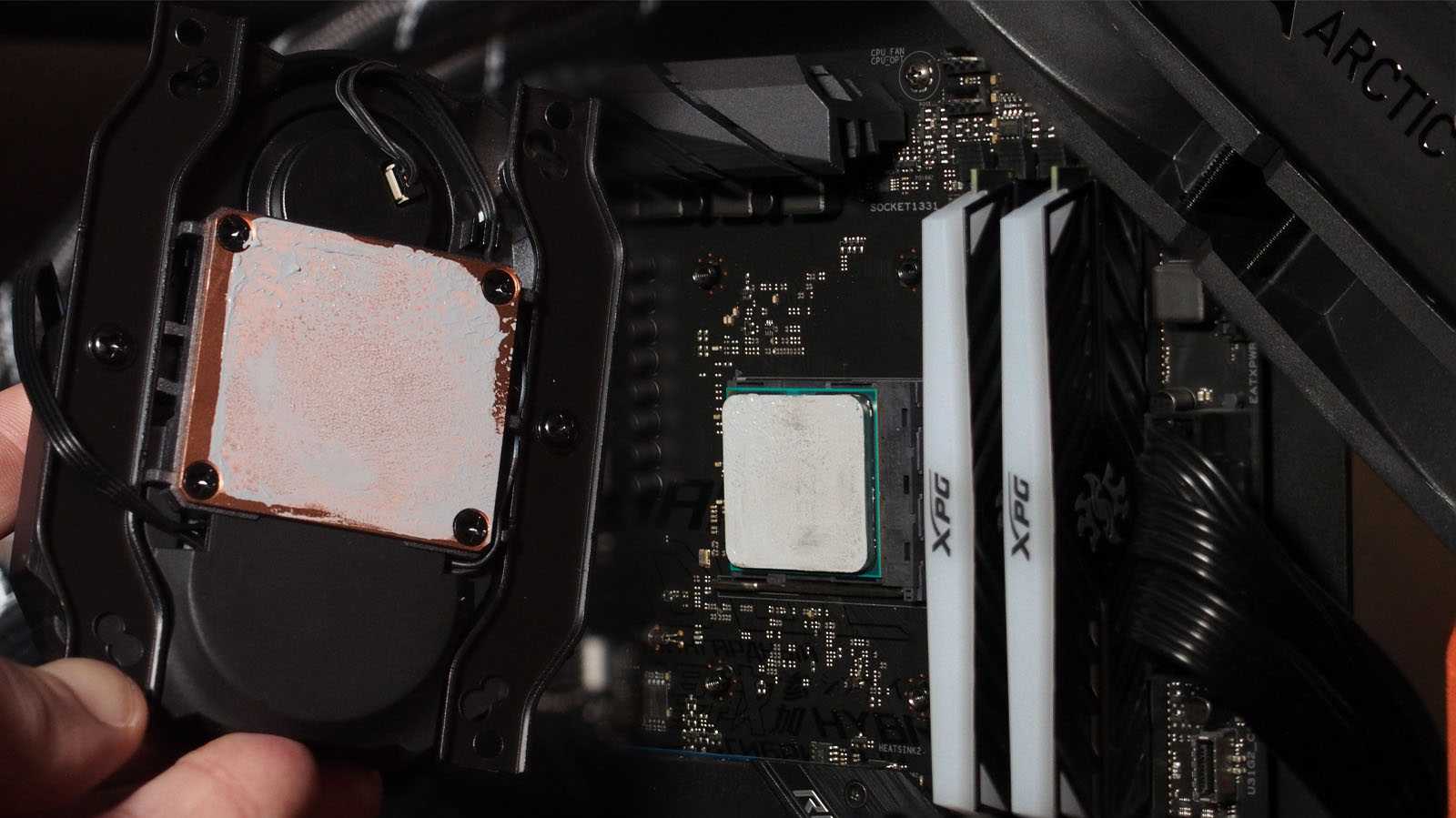

Оценка основания водоблока
Комплектная термопаста не нуждается в дополнительном представлении — это популярная MX-4, считающаяся одной из лучших в своём классе. Ровное основание медной пластины и металлические направляющие обеспечивают хороший прижим к теплораспределительной крышке процессора. Пятно контакта акцентировано в центре, что обеспечит хорошее отведение тепла от самой нагревающейся области.
Скорость и шум помпы и вентиляторов
Управление скоростью вентиляторов и помпы по отдельности не предусмотрено. Они подключены по цепочке к водоблоку, от которого выходит только один провод с четырёхконтактным штекером. Соответственно скорость, измеренная с помощью программы ASUS Fan Xpert 4, вероятнее всего отражает характеристики помпы, а алгоритм пропорционального изменения PWM-питания вентиляторов заложен производителем.
При этом шум от работы системы охлаждения можно охарактеризовать как низкий. Большую часть времени он находится в комфортной на слух зоне <30 дБА, лишь на максимуме производительности подбираясь к значению 34,3 дБА с расстояния 1 метр.
Стресс-тестирование
Для системы охлаждения заявлена поддержка процессоров с очень высоким TDP — до 300 Вт. По итогу тестирования в LinX и Prime95 можно сделать вывод, что эта цифра преувеличена, либо измерена по какой-то хитрой методике.

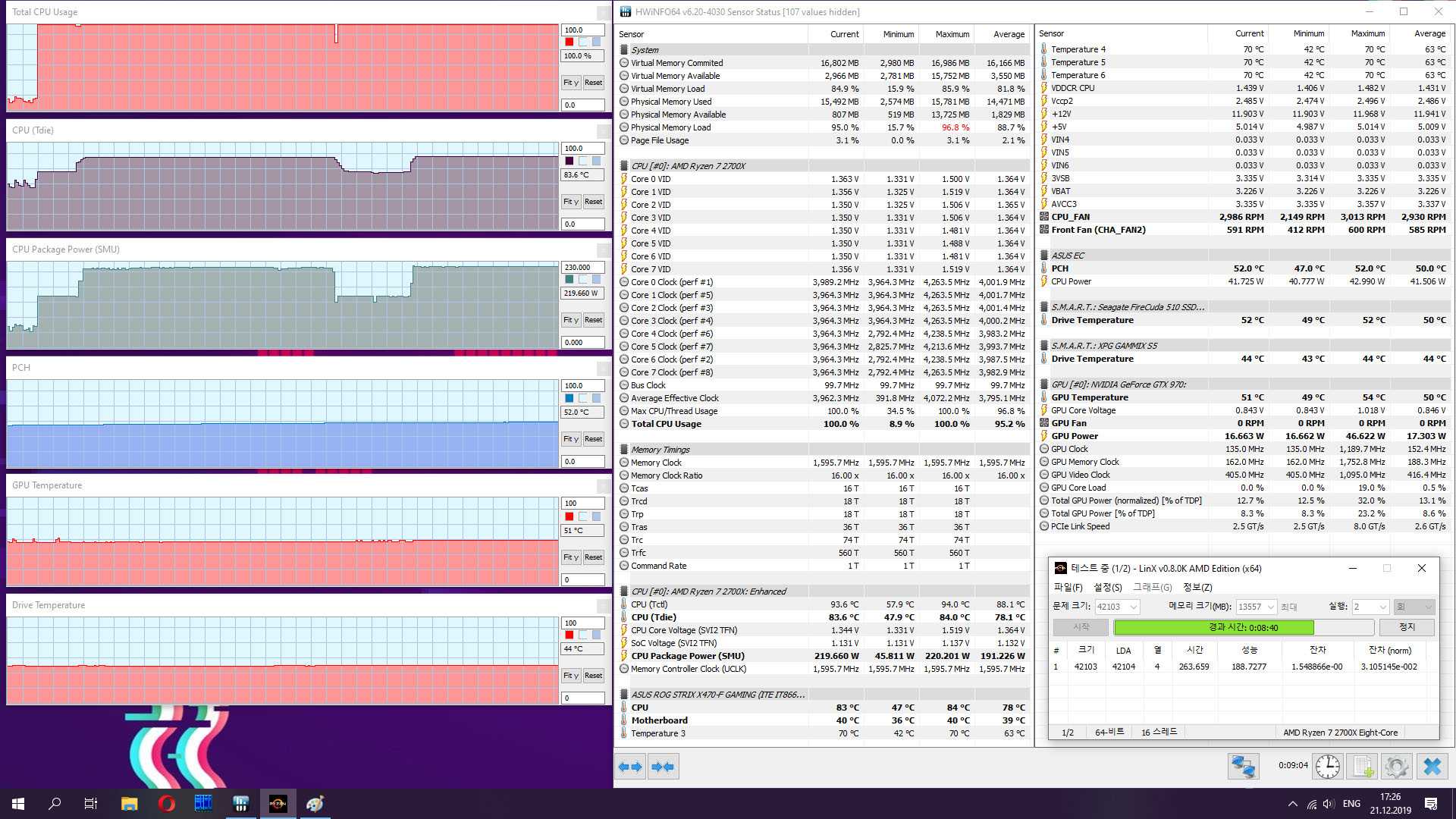

В утилите LinX 0.8.0K AMD Edition при потреблении процессора на уровне CPU Package Power (SMU)=220 Вт температура процессора колебалась возле отметки 83,6 ℃.
В Prime95 версии 29.8 build 6 при шестнадцати одновременных вычислительных потоках и CPU Package Power (SMU)=200 Вт температура ядер процессора не превысила отметки 84,1 ℃. Учитывая, что для тестового стенда, и AMD Ryzen 7 2700X в частности, троттлинг будет уже на 84,8 ℃, запас до этого порога составляет менее одного градуса, что можно считать погрешностью измерений. Сравнительные результаты с другими СЖО, протестированными ранее в той же конфигурации, приведены на диаграмме ниже.
При TDP менее 200 Вт СЖО закономерно показывает хорошую эффективность, но не выделяется на фоне 240-мм аналогов от других производителей, даже несмотря на радиатор большей высоты.
Значимого влияния дополнительного 40-мм вентилятора на температуру цепей питания материнской платы замечено не было, вероятнее всего, из-за хорошей продуваемости полуоткрытого корпуса тестового стенда. В корпусах малых габаритов наверняка результат будет совсем другой.
Installation
Most of the reviews that I’ve browsed over so far for the Arctic Liquid II are using an Intel socket, which is cool, but we wanted to see how this new cooler could handle the 12 core Ryzen 9 3900X. So far I’ve had much better luck with tower coolers like the Noctua NH-U12A rather than AIOs that I’ve tried regardless of brand. So we set out to see if this one could buck that trend. All installing really consisted of was mounting the fully assembled radiator/fan portion then mounting the universal CPU bracket in the correct orientation for AM4, then mounting it to the existing AM4 backplate with the proper length screws. Believe me, that sounds much easier than it actually is. The Intel socket mounts make use of the included backplate that is attached via standoffs and then secured using thumb nuts, and that is spectacular. But, the AM4 is much more cumbersome due to you having to hold the backplate in place, line up the pump/cold plate, and get the 4 screws to set in the backplate using a screwdriver all while the stiff tubing makes it want to shoot out of your hands. AMD owners may find themselves wanting for a second set of hands.
The other concern I had was when I noticed the size of the cold plate was pretty much the approximate size of the IHS for the Ryzen 9 3900X and that gave me pause for concern due to the nature of the chiplet design, but you’ll find in the performance section that those concerns were quickly put to rest.
Conclusion
Best performing All In One Liquid Cooler I’ve ever tested pretty much sums up the experience I had with the Arctic Liquid Freezer II. The monochrome design means that it will likely fit into almost any build and can easily be spruced up to RGB fans of your choice if you wish. A thick rad and competent and quiet fans make for an alluring combination. The overall design of the pump/block/fan combo looks akin to the batmobile so that might be a turnoff for some. Intel mounting system is top-notch, but the AM4 mounting is going to likely have folks calling in backup to get it installed. I managed to install it by myself but I was really wishing I had another hand in the mix, maybe a retention clip on the screws would be enough to make it a much smoother experience. But with that single issue I have with the cooler and its unbeatable price and performance there’s no way I can let this one leave without the ‘Killer Value’ award. If you’re in the market for an AIO I suggest having the biggest one of these you can fit in your case on your list.
9.5
Wccftech Rating
The Liquid Freezer II changes what should be expected of an AIO. Flashy lights and LCD screens that do nothing but add cost need to reconsider their place in the market. The Liquid Freeze II conquers on all fronts but could use a better design for AM4 mounting.
Pros
- Comes 95% assembled
- Single header connection
- Quiet as a mouse operation
- Online installation guide is animated
- Fans can be replaced
Cons
AM4 mounting is cumbersome
Buy for $75.99 from Amazon
The links above are affiliate links. As an Amazon Associate, Wccftech.com may earn from qualifying purchases.
Пример установки
В нашем случае тестирование выполнялось на стенде с материнской платой и процессором, использующими разъём AM4, поэтому подготовка началась с прикручивания на основание водоблока специальных направляющих для сокетов AMD.

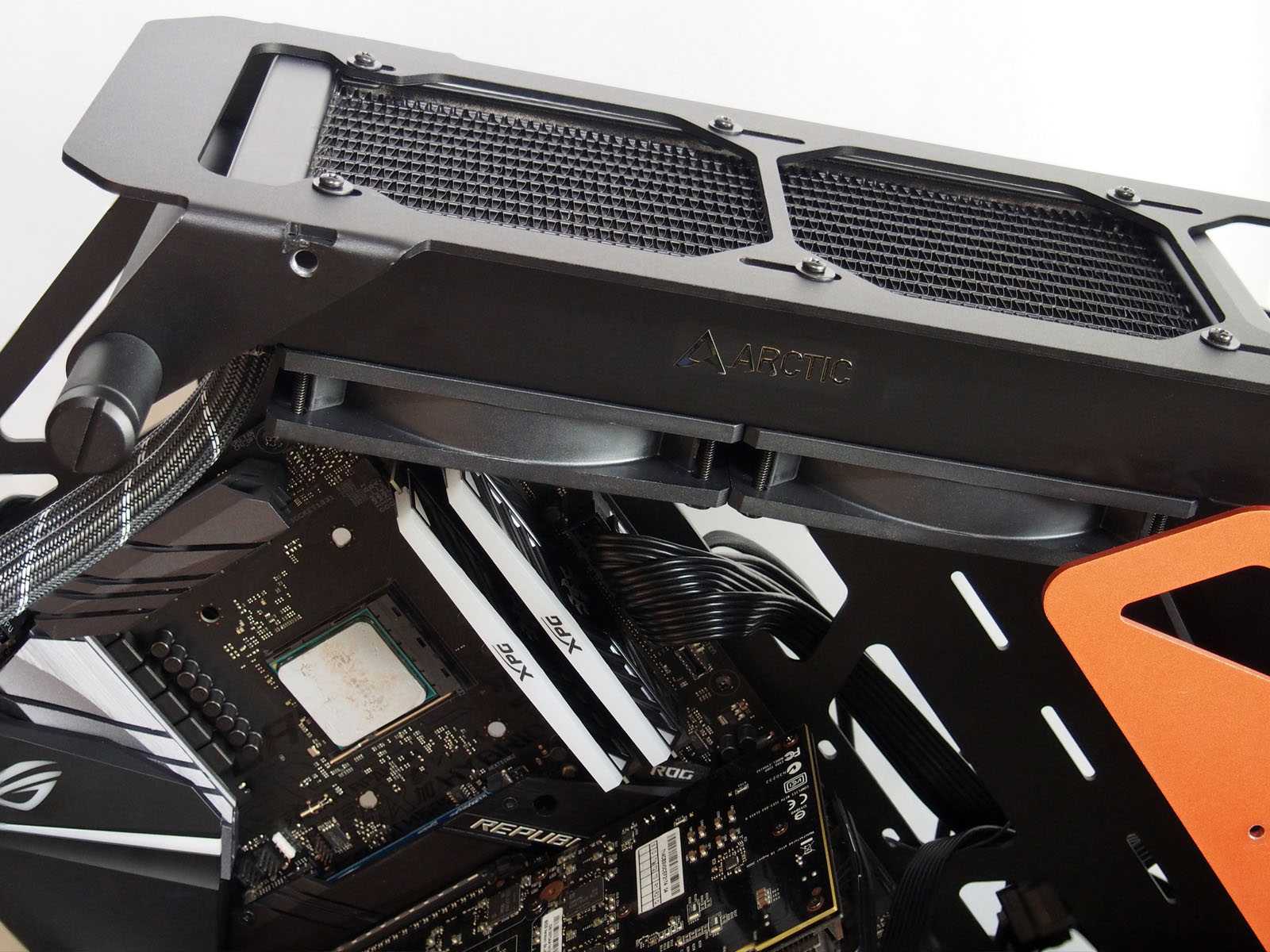

Вторым шагом удобно закрепить радиатор в имеющееся на корпусе ПК посадочное место, чтобы не держать его на весу при дальнейших операциях. Винты, которые идут в комплекте, подойдут только для тонкостенных корпусов. В случае с тестовым Cougar Conquer, имеющим прочную рамную конструкцию, их длины не хватило. Пришлось заменить на другие.

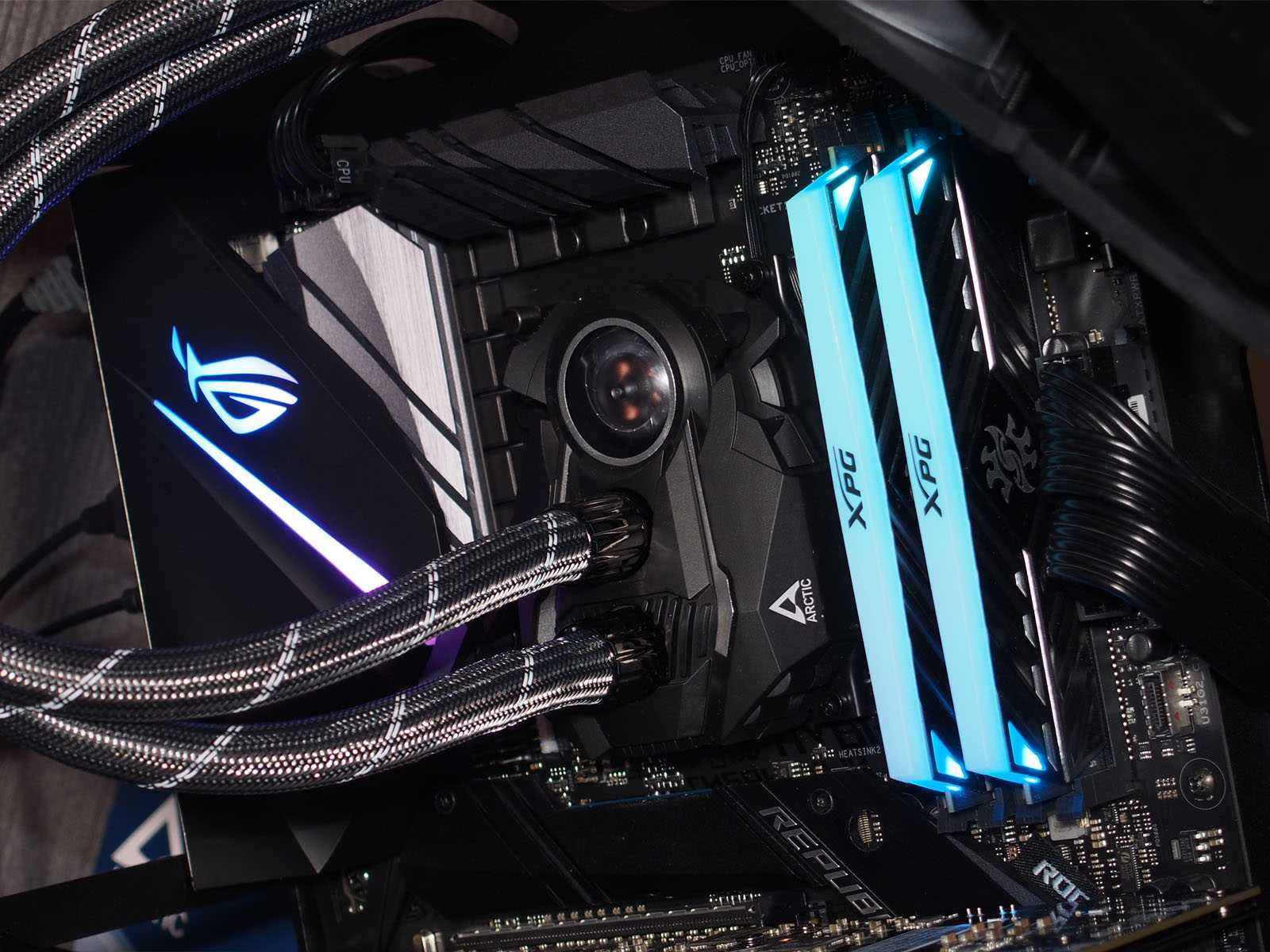

Крепление водоблока осуществляется к штатному бэкплейту материнской платы винтами, но предусматривает снятие заводских пластиковых защелок. Процесс несложный и требует лишь открутить четыре винта под «крестовую» отвертку вокруг сокета, после чего убрать две пластиковые детали и прикрутить взамен сам водоблок.
В случае с АМ4 получается только два возможных положения: вентилятором вверх с обдувом одного из радиаторов охлаждения цепей питания материнской платы, либо вентилятором вниз с дополнительным обдувом радиатора верхнего слота M.2 или части платы видеокарты.
Внешний вид и особенности конструкции

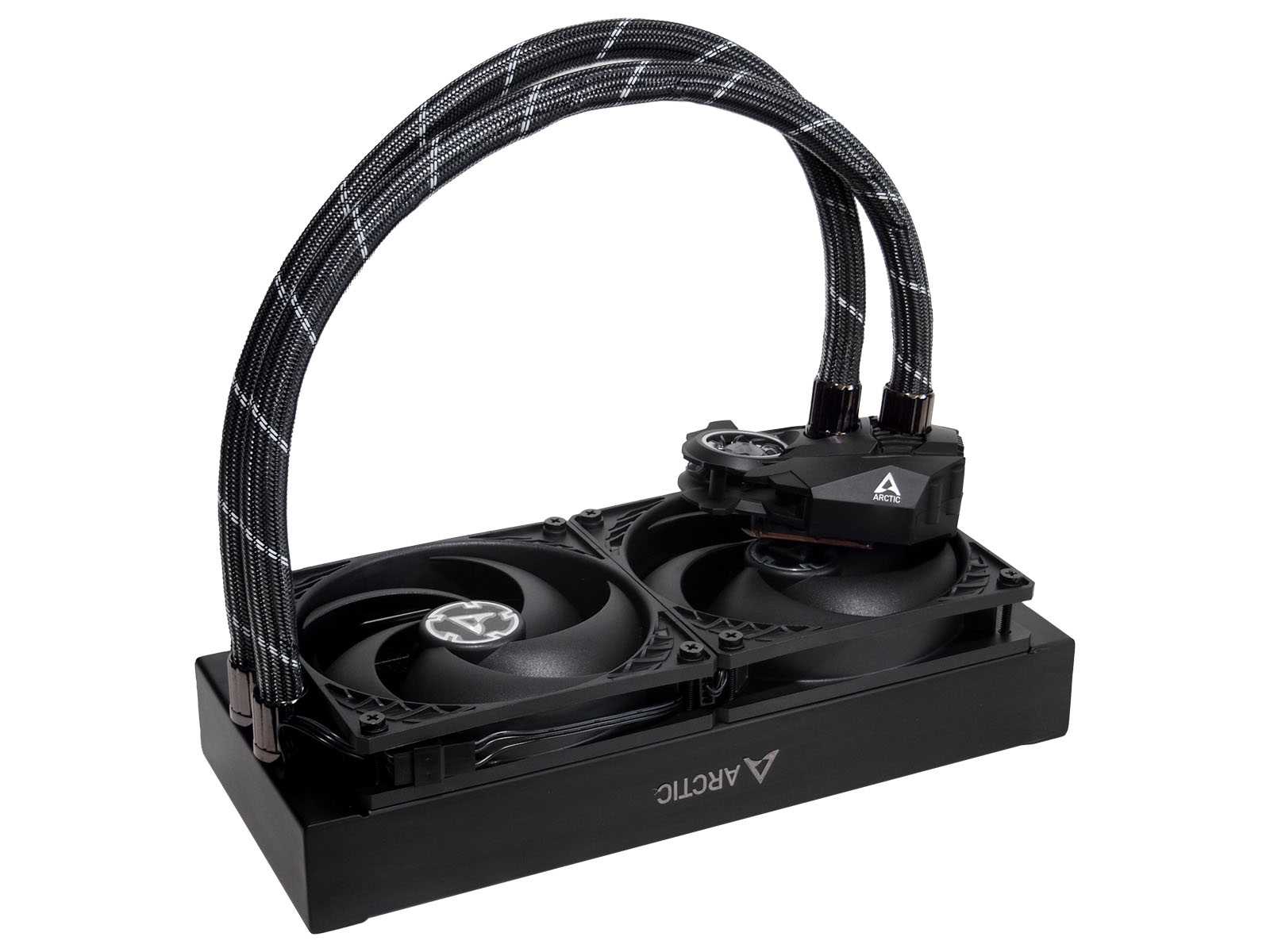

На фоне массового сегмента систем жидкостного охлаждения 240-мм формата Arctic Cooling Liquid Freezer II 240 выделяется сразу несколькими моментами. В первую очередь очень аккуратным внешним видом, что достигается не только консервативно строгим и угловатым дизайном, но и скрытой укладкой проводов питания вентиляторов, которые проложены до водоблока под защитной оплёткой шлангов.

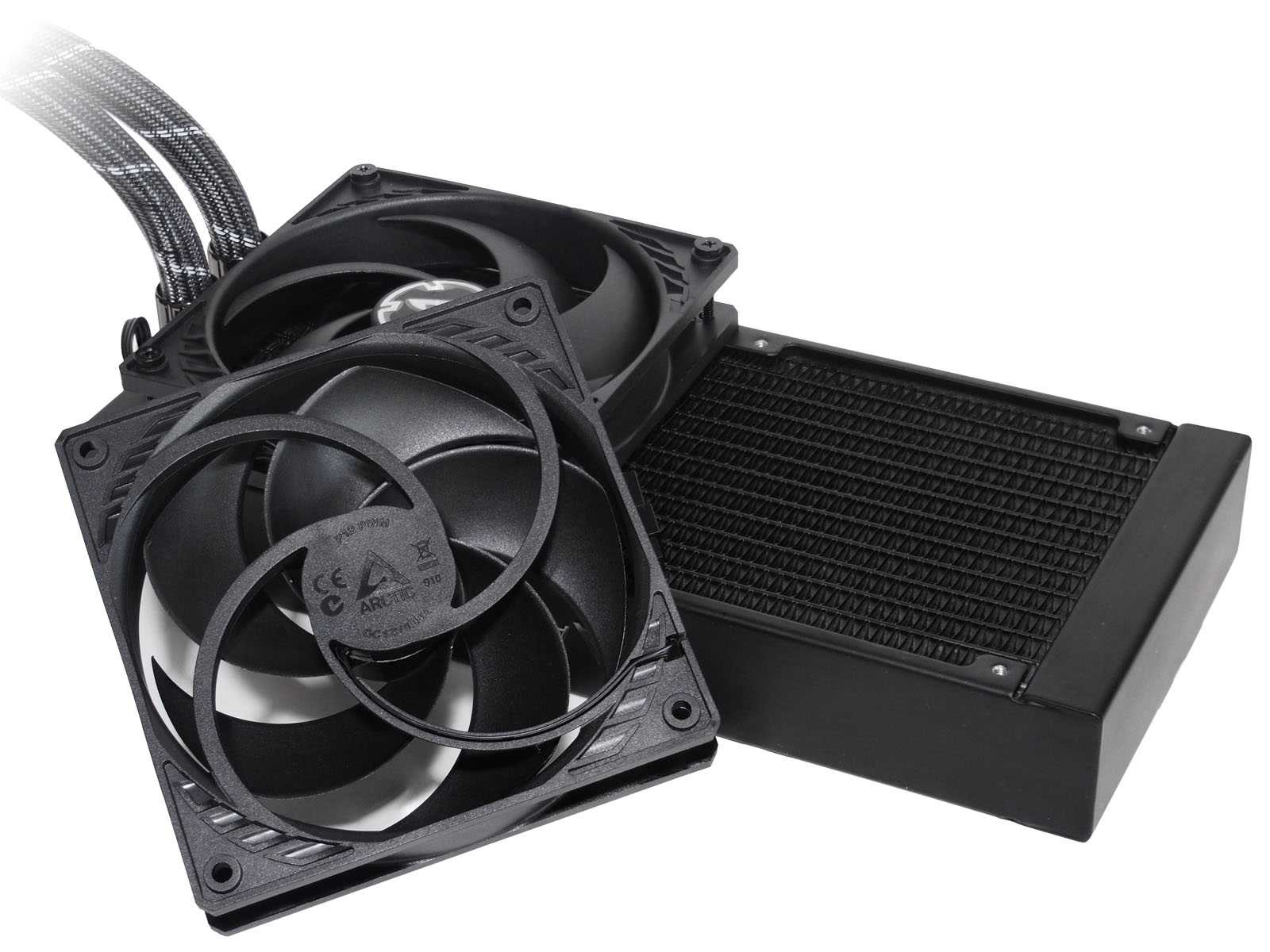

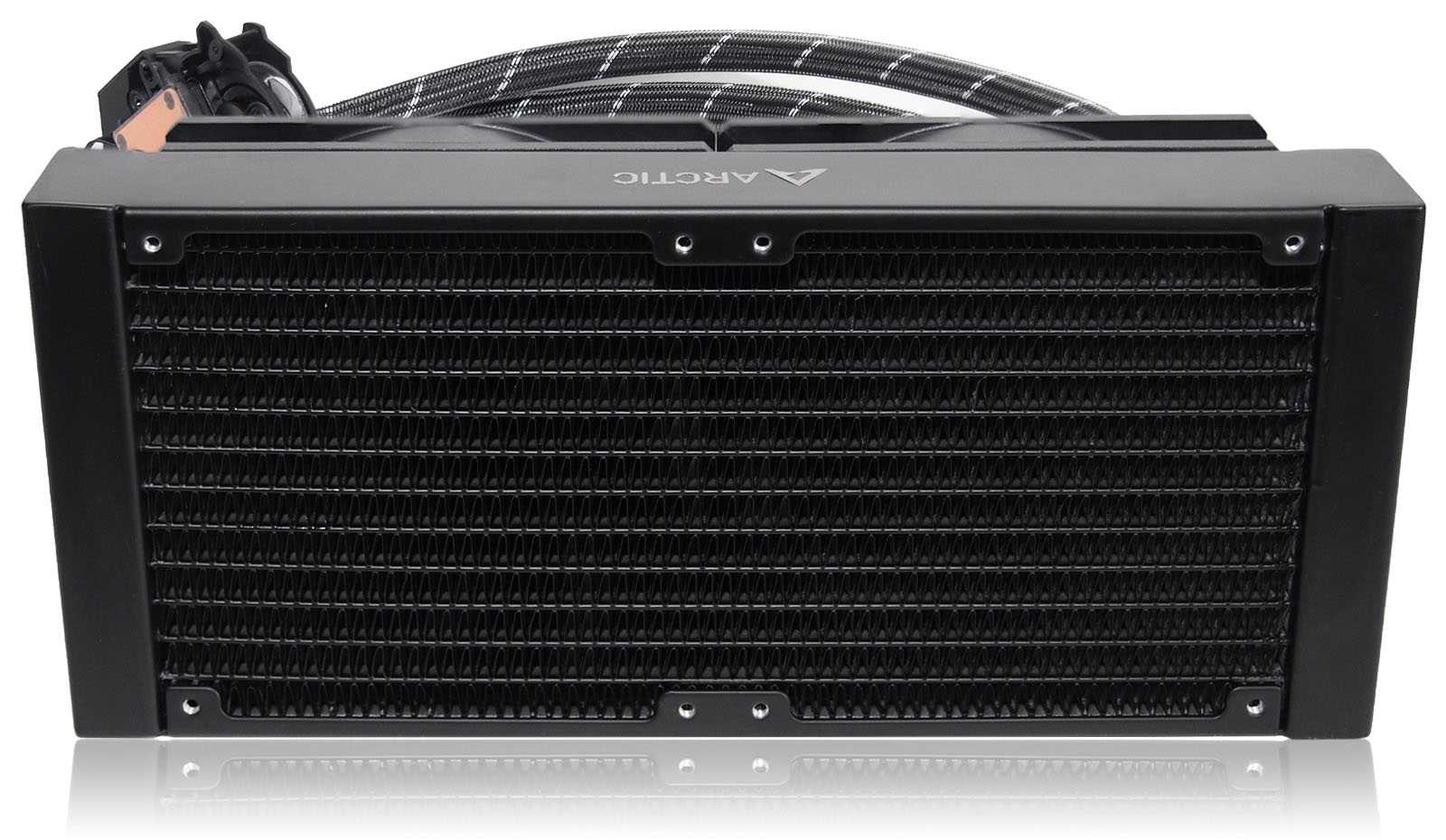

Алюминиевый радиатор получил увеличенную со стандартных 27 до 38 мм высоту рабочего тела и каркаса соответственно. Это накладывает свои ограничения по применимости в различных конфигурациях, так как не все производители корпусов оставляют соответствующий зазор между местом крепления материнских плат и верхними направляющими для крепления СЖО. В остальном он мало чем выделяется, представляя собой двенадцать плоских каналов с плотным заполнением пространства между ними гофролентой и защищенных прочной рамой.

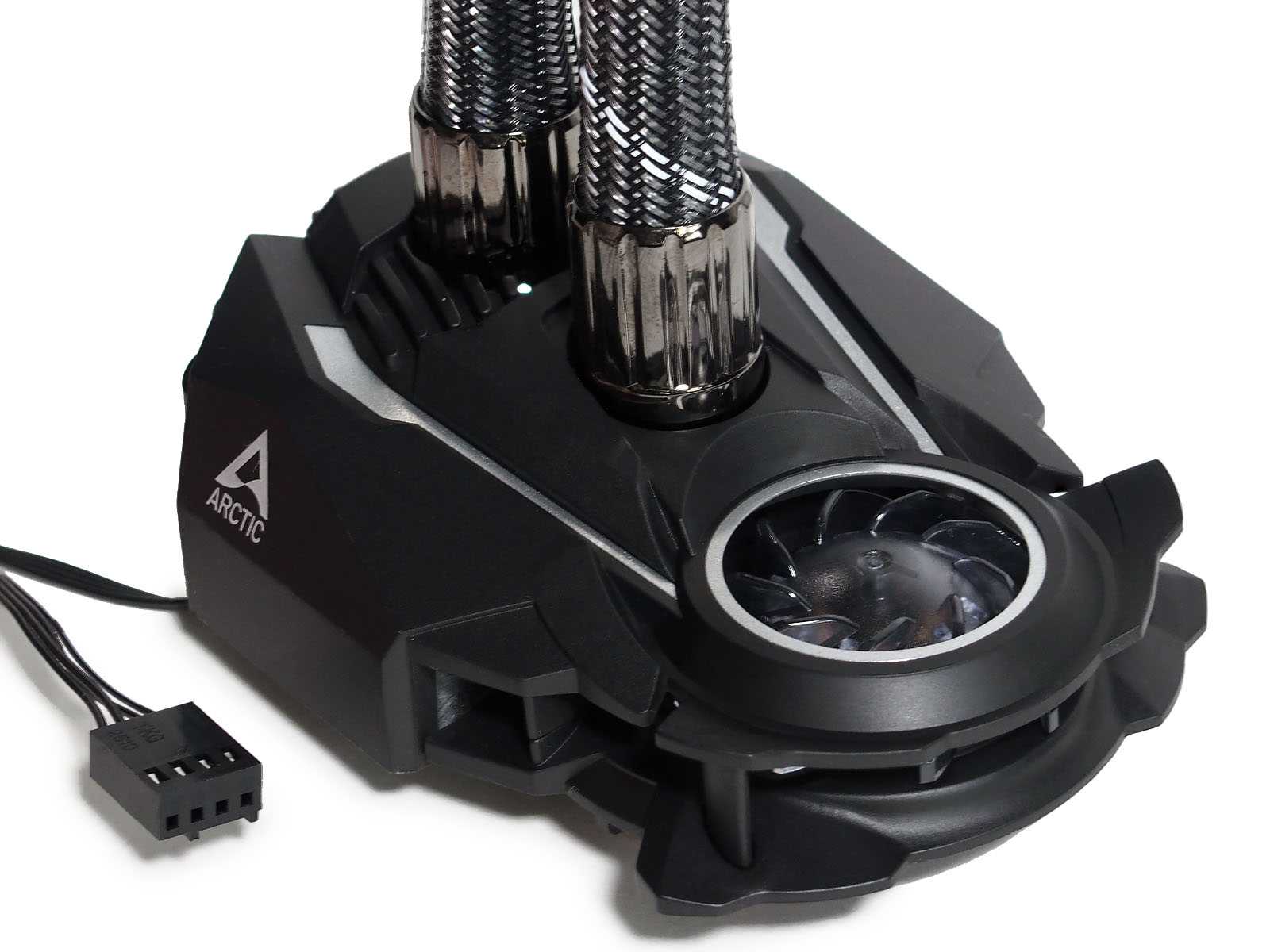

Водоблок, представляющий собой распространенную схему компоновки в одном корпусе теплосъёмной пластины и помпы, выглядит вычурно и необычно. Причина тому — дополнительный маленький 40-мм вентилятор турбинного типа, который служит для обдува цепей питания в околосокетном пространстве.
Он однонаправленный, поэтому возлагать большие надежды не стоит. В современных материнских платах транзисторы фаз питания CPU и памяти, как правило, размещены слева и сверху от сокета процессора, поэтому обдуваться будет только одно из этих направлений. Но всё равно в условиях компактных корпусов или при разгоне процессора положительный эффект от дополнительного обдува будет не лишним.

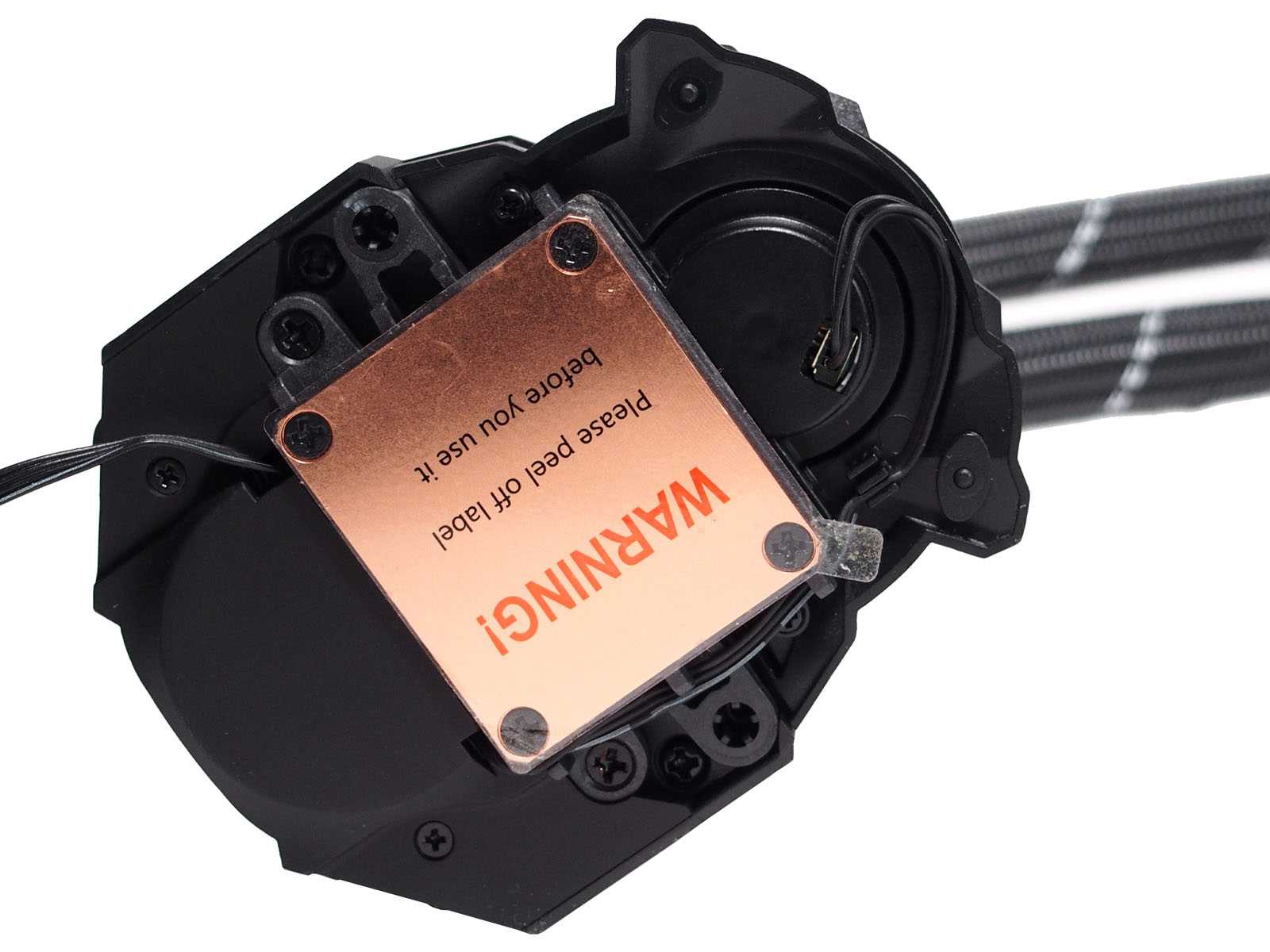

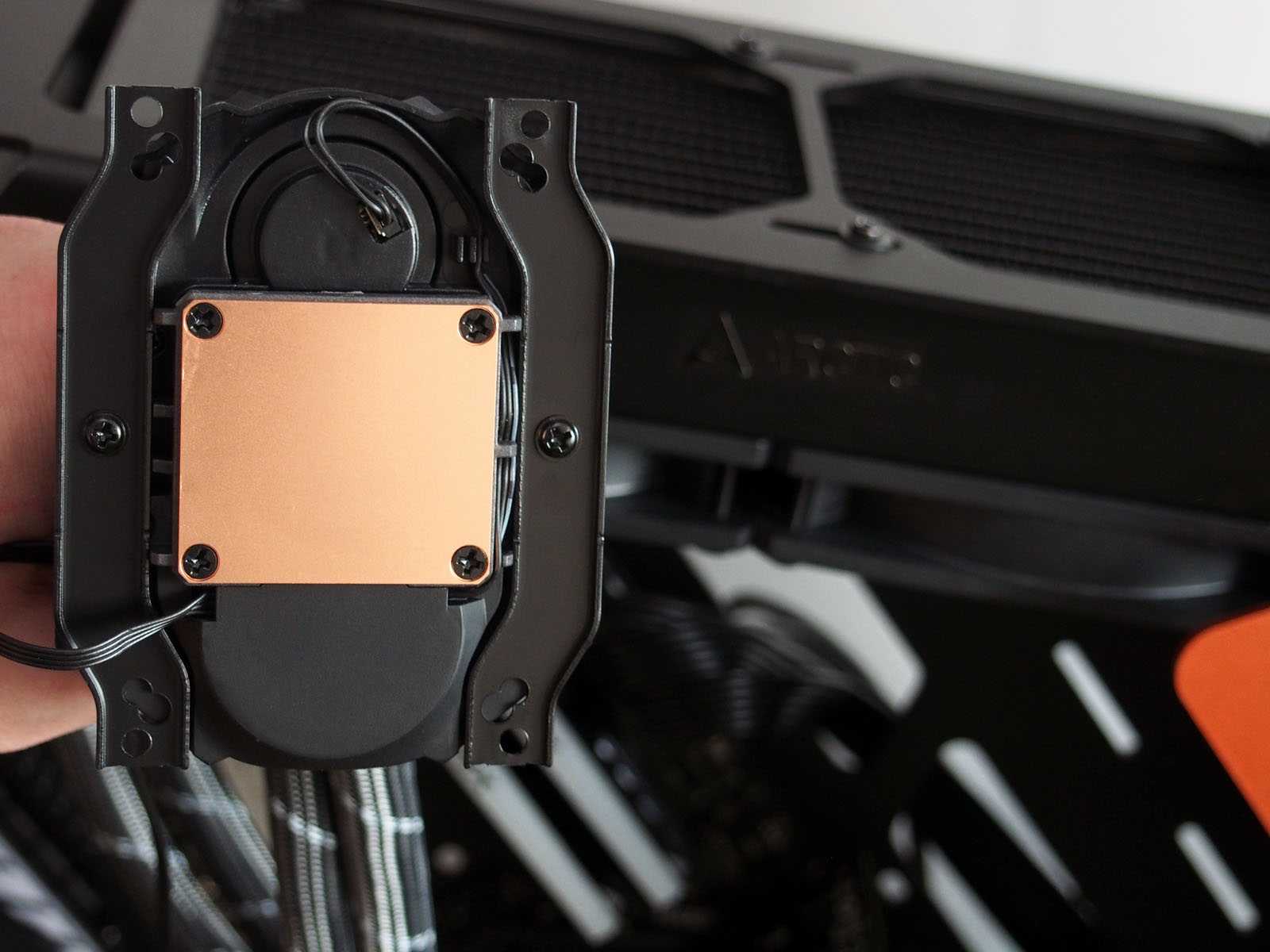

Медная теплосъёмная пластина в основании имеет ровную поверхность, отполированную до полуглянцевого состояния.Наружная толщина — 3 мм, площадь ограничена квадратом 56 на 56 мм со срезанными углами.
Модель установленных 120-мм вентиляторов — Arctic P12 PWM. Они специально разработаны для применения на радиаторах СЖО и имеют оптимизированную крыльчатку, создающую во время вращения направленный завихрённый воздушный поток повышенного давления. Скорость вращения варьируется в диапазоне от 200 до 1800 оборотов в минуту посредством ШИМ-управления.
PRIME 95
Running Prime 95 is an absolute torture test anI ran it with SmallFFTs for 1 hour in a 22*C controlled ambient environment. Took note of the VRM thermals using HWinfo64 monitoring since the Liquid Freezer II offers up an actual VRM cooling fan. The stock cooler actually carries a benefit over a traditional AIO in this regard since the CPU temperature drives the fan to full speed and consequently increases airflow across the VRM area while the traditional AIO leaves you quite a bit wanting. Running the test with Boost disabled allowed for a very controlled method, but allowing Boost to do its thing showed where the VRMs can start to heat up when using a traditional AIO, we see here the Liquid Freezer II bringing the VRM thermals down more in line with what the downdraft Wraith Prism is delivering.
20
40
60
80
100
120
Wraith Prism
89
42
54
36
ML240P
86
41
64
41
Freezer II
78
35
54
31
20
40
60
80
100
120
Wraith Prism
95
49
54
37
ML240P
90
44
67
34
Freezer II
85
42
58
33
Заключение
Система жидкостного охлаждения Arctic Cooling Liquid Freezer II 240 подкупает своим внешним видом и очень аккуратной компоновкой. На фоне 240-мм конкурентов она смотрится на голову выше именно по качеству исполнения и сборки. Скрытая укладка проводов очень сильно добавляет общей эстетике и без того лаконичного строгого дизайна. Даже несмотря на полное игнорирование модного тренда с ARGB-подсветкой, эта система охлаждения будет органично смотреться в современной сборке с прозрачными стенками или полуоткрытым типом корпуса. По результатам нашего тестирования эффективность охлаждения процессоров у Liquid Freezer II 240 хороша, но далека от заявленной планки с TDP до 300 Вт. Скорее её можно порекомендовать для процессоров, тепловой пакет которых не выходит за границы 200-220 Вт. Под эти значения попадает большинство процессоров desktop-сегмента с заделом на возможный разгон
Немаловажно, что во всех режимах работы шум комплектных вентиляторов и помпы остается на невысоком уровне, что в сегменте недорогих AIO-жидкостных контуров встречается реже, чем хотелось бы. В целом от знакомства с Arctic Cooling Liquid Freezer II 240 остались положительные впечатления
Благодаря хорошему соотношению эффективности и уровня шума, модель однозначно достойна приоритетного рассмотрения при подборе компонентов ПК от высокопроизводительного рабочего сегмента до домашних игровых сборок.
Преимущества Arctic Cooling Liquid Freezer II 240:
- Высокая эффективность;
- Радиатор увеличенной высоты (38 мм);
- Длинные армированные шланги (45 см);
- Тихие вентиляторы;
- Дополнительный 40-мм вентилятор на водоблоке для охлаждения околосокетного пространства;
- Очень аккуратная предварительная сборка со скрытой прокладкой кабелей вентиляторов;
- Термопаста Arctic Cooling MX-4 в комплекте;
Недостатки:
- Неповоротные фитинги на водоблоке;
- Дополнительный обдув VRM только в одном направлении;
- Не предусмотрено отдельное управление вентиляторами.
