Периферия и ОЗУ
Для инсталляции модулей памяти на плате предусмотрено четыре DIMM-разъёма, поддерживаются модули памяти стандарта DDR3 максимальным суммарным объёмом 32Гб.
Рядом располагается специальная колодка с контактами V-Check Points для мониторинга напряжения с помощью вольтметра, вот тут и пригодятся шнурки удлинители с пакетика.
Недалеко распложён индикатор кодов ошибок, POST-кодер – незаменимая вещь для диагностики возникших проблем, в руководстве пользователя есть расшифровка кодов.
Интерес так же представляет специальный переключатель Slow Mode Booting Switch – он переключает работу процессора на пониженные частоты, это может пригодиться при экстремальном разгоне под низкими температурами, например с использованием жидкого азота (LN2).
Для подключения накопителей на MSI Z97 Gaming 7 реализовано восемь портов стандарта SATA3 600 Мб/сек, шесть из них силами контроллера в Z97 и еще два с помощью контроллера ASMedia ASM1061.
Плата так же оснащена самым новомодным, но пока не сильно популярным среди SSD накопителей разъемом M.2. Интерфейс M.2 реализован на уровне чипсета Z97, он использует две линии PCI-e и два порта SATA3
При выборе накопителя с таким интерфейсом следует обратить внимание на его тип – существует два варианта: первый использует PCI-e, а второй SATA. Теоретическая пропускная способность порта для SSD накопителя формата M.2 PCI-е до 10Гбит/ сек
В случае использования M.2 SATA накопителя – пропускная способность ограничена скоростью портов SATA 3 – 6 Гбит/с.
Рядом располагается переключатель Multi-BIOS, между микросхемами хранящими BIOS (UEFI).
Для подключения периферии в MSI Z97 Gaming 7 реализовано десять портов стандарта USB 3.0 и шесть стандарта USB 2.0.
От чипсета Z97 разведено четыре порта USB 3.0 (два на панели ввода/вывода и два с помощью колодки на плате), из шести USB 2.0 только два на панели, остальные с помощью внутренних колодок. Все оставшиеся порты реализуются с помощью двух контроллеров: четыре порта USB 3.0 от ASM1074 и два от ASM1042.
MSI представила чрезвычайно эффектную системную плату Z97S SLI Krait Edition
23.09.2014 11:30
Slayer Moon
SocButtons v1.5
Компания MSI явила миру материнскую плату, визуальный ряд которой невероятно радует глаз.
Новинка именуется Z97S SLI Krait Edition, используемые в оформлении аппарата устройства цвета — чёрный и белый, выглядит плата на 10 из 10 по моему скромному мнению. Изделие MSI создано для работы с процессорами Haswell, сокет — LGA1150, используемый чипсет — Z97 от Intel. Агрегат сертифицирован Nvidia для работы с тандемом видеокарт GeForce в SLI режиме. При этом AMD CrossFire также поддерживается.

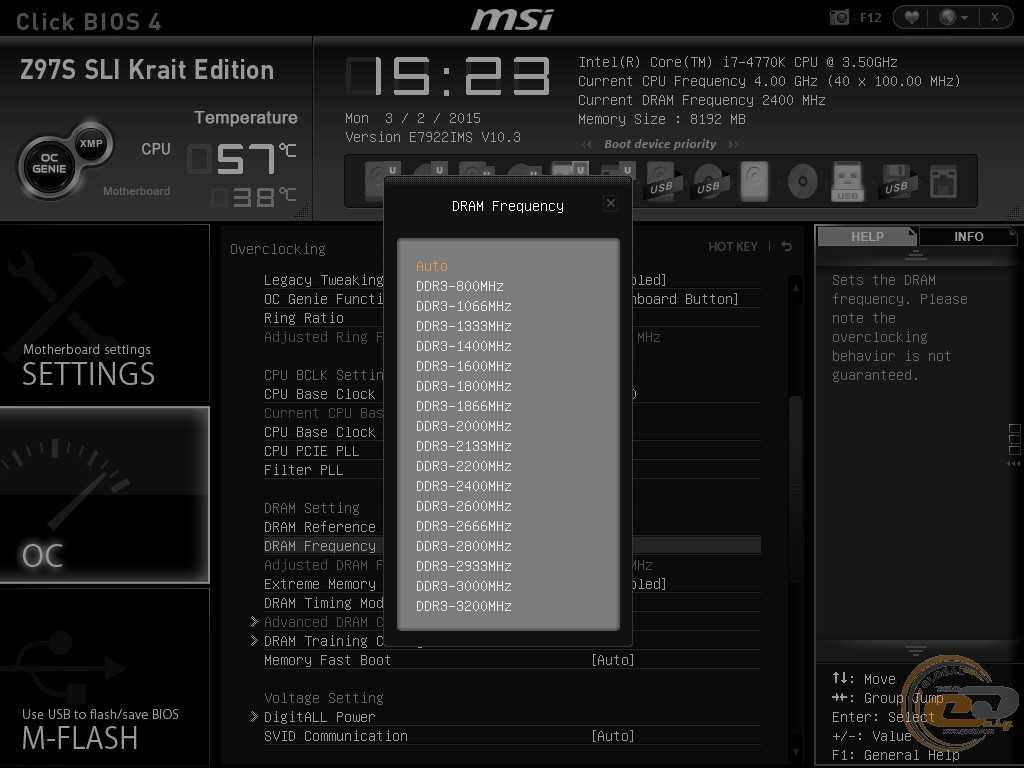

К услугам владельца изделия слоты PCIe 3.0 x16, PCIe x1, PCI-Express 2.0 x2, порты M.2 и SATA Express, SATA 6Гб/с. В пресс-релизе MSI не забыла рассказать о применении в новинке компонентов военного класса нового поколения (Military Class 4), что якобы позволит аппарату дольше и стабильней работать. Функционал OC Genie 4 позволит эффективно разгонять процессор и память через графический интерфейс (в UEFI Click BIOS 4).
Прекрасная системная плата Z97S SLI Krait Edition от компании MSI
Сведений о стоимости стильной новинки компания MSI не предоставила.
|
|
Теги:
- edition
- haswell
- krait
- lga1150
- motherboard
- msi
- sli
- z97
- материнская плата
View the discussion thread.
| < Обнаружен недочёт в системе охлаждения видеокарты EVGA GeForce GTX 970 ACX | В Индии представлен фаблет Desire 816G Dual SIM от HTC > |
|---|
| Последние материалы на сайте: |
|
Порты
1.Порты USB 3.2 Gen 2 (USB-A)
Неизвестно. Помогите нам, предложите стоимость. (MSI X99S SLI Krait Edition)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z97S SLI Plus)
USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.
2.Порты USB 3.2 Gen 1 (USB-A)
8
6
USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.
3.Порты USB 3.2 Gen 2 (USB-C)
Неизвестно. Помогите нам, предложите стоимость. (MSI X99S SLI Krait Edition)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z97S SLI Plus)
USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.
4.Порты USB 3.2 Gen 1 (USB-C)
Неизвестно. Помогите нам, предложите стоимость. (MSI X99S SLI Krait Edition)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z97S SLI Plus)
USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.
5.порты USB 2.0
2
2
Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.
6.Порты USB 3.2 Gen 2×2
Неизвестно. Помогите нам, предложите стоимость. (MSI X99S SLI Krait Edition)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z97S SLI Plus)
USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.
7.Порты USB 4 40Gbps
Неизвестно. Помогите нам, предложите стоимость. (MSI X99S SLI Krait Edition)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z97S SLI Plus)
Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.
8.Порты USB 4 20Gbps
Неизвестно. Помогите нам, предложите стоимость. (MSI X99S SLI Krait Edition)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z97S SLI Plus)
Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.
9.Порты Thunderbolt 4
Неизвестно. Помогите нам, предложите стоимость. (MSI X99S SLI Krait Edition)
Неизвестно. Помогите нам, предложите стоимость. (MSI Z97S SLI Plus)
Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).
Страница 1: Тест и обзор: MSI Z97S SLI Krait Edition – чёрно-белая материнская плата
За прошедшие несколько лет мы привыкли к сочетанию чёрного и красного на материнских платах для энтузиастов. Тенденция началась с моделей ASUS Republic of Gamers. Но сегодня на рынке таких чёрно-красных плат великое множество: от ASUS и ASRock, MSI и Gigabyte. Так что семейство MSI Krait Edition стоит особняком с чёрными и белыми оттенками. В нашу тестовую лабораторию поступила материнская плата MSI Z97S SLI Krait Edition, которой предстоит пройти через наши традиционные тесты.
MSI неслучайно выбрала название «Krait». Под ним скрывается ядовитая змея из Юго-Восточной Азии. И сегодня на рынке доступны три модели Krait Edition. X99S SLI Krait Edition для Socket LGA2011v3, Z97S SLI Krait Edition для Socket LGA1150 и 970A SLI Krait Edition для Socket AM3+, где имеются, в том числе, два порта USB 3.1 Type A.

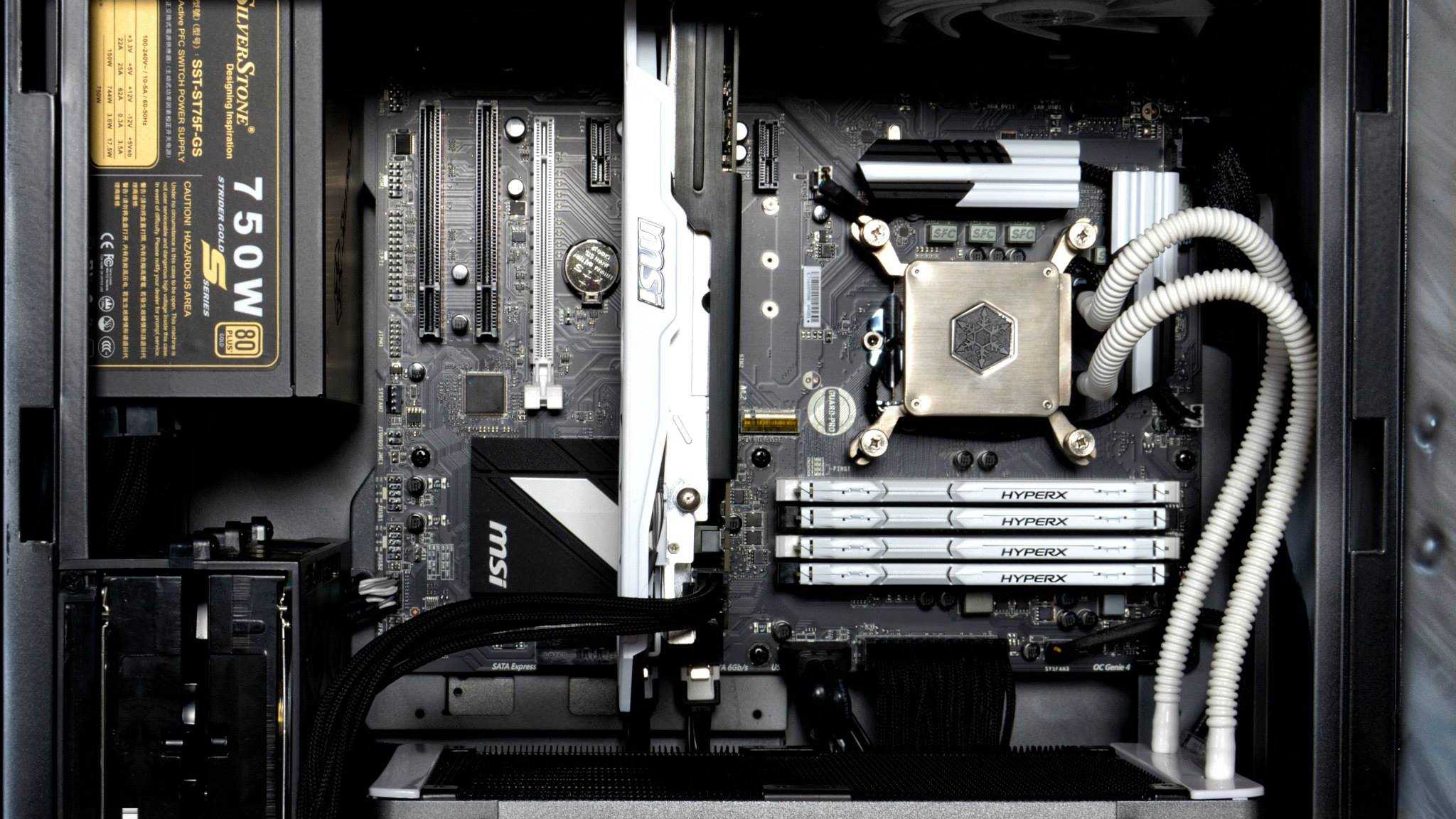

Обзор MSI Z97S SLI Krait Edition
Как можно видеть на фотографии, печатная плата ATX чёрная, как и большая часть разъёмов. Белыми сделаны два механических слота PCIe 3.0 x16, два слота DDR3 DIMM из четырёх и частично три радиатора.
Спецификации
Ниже приведены технические спецификации новой материнской платы MSI:
| Формат материнской платы | ATX |
|---|---|
| Производитель и модель | MSIZ97S SLI Krait Edition |
| Сокет CPU | LGA1150 |
| Розничная цена | около 7,0 тыс. рублей в России115 евро в Европе |
| Сайт производителя | |
| Функции северного моста/CPU | |
| Чипсет | Intel Z97 Express |
| Память и тип | 4x DDR3 (два канала) |
| Подсистема памяти | Макс. 32 Гбайт (планками по 8 Гбайт) |
| SLI / CrossFire | SLI (2-Way), CrossFireX (2-Way) |
| Встроенные функции | |
| PCI-Express | 2x PCIe 3.0 x16 (x16/-, x8/x8)3x PCIe 2.0 x1 |
| PCI | 2x PCI |
| Контроллер Serial ATA, SAS и ATA | 4x SATA 6G с поддержкой RAID 0, 1, 5, 10 через Intel Z971x SATA Express 10 GBit/s через Intel Z971x M.2 через Intel Z97 (10 GBit/s) |
| USB | 6x USB 3.0 (4x на панели ввода/вывода, 2x через гребёнку) через Intel Z976x USB 2.0 (2x на панели ввода/вывода, 4x через гребёнку) через Intel Z97 |
| Видеовыходы | 1x HDMI 1.4a, 1x DVI-D, 1x VGA |
| WLAN / Bluetooth | — |
| Thunderbolt | — |
| LAN | 1x Realtek RTL8111G Gigabit-LAN |
| Аудио | 8-канальный аудио кодек Realtek ALC892 |
» Fotostrecke
На коробке материнской платы агрессивно выделяется чёрно-белая змея с открытой пастью. Слева вверху можно видеть логотип MSI, справа – два логотипа Intel, а ниже – белое название материнской платы. В остальном коробка оставлена чёрной, как и сама печатная плата.
Аксессуары в комплекте поставки
Вместе с материнской платой вы получите следующие аксессуары:
- Заглушку ввода/вывода
- Руководство материнской платы, DVD с драйверами и программным обеспечением
- Руководство по быстрой установке
- Два кабеля SATA
К сожалению, MSI ограничилась только двумя кабелями SATA, руководством по быстрой установке, руководством пользователя, CD поддержки и заглушкой ввода/вывода. Впрочем, от недорогой материнской платы мы большего и не ждали. Но для подключения основных компонентов такого набора будет достаточно.
<>Тест и обзор: MSI Z97S SLI Krait Edition – чёрно-белая материнская платаMSI Z97S SLI Krait Edition | Функции и раскладка (1)
Память
1.Поддержка RAID 1
MSI X99S SLI Krait Edition
MSI Z97S SLI Plus
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
2.Поддержка RAID 10 (1+0)
MSI X99S SLI Krait Edition
MSI Z97S SLI Plus
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.
3.Поддержка RAID 5
MSI X99S SLI Krait Edition
MSI Z97S SLI Plus
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.
4.Поддержка RAID 0
MSI X99S SLI Krait Edition
MSI Z97S SLI Plus
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.
5.Поддержка RAID 0+1
MSI X99S SLI Krait Edition
MSI Z97S SLI Plus
RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.
