Лучшие материнские платы формата atx, micro atx и mini itx на чипсете x570

Материнские платы для Ryzen 9 5950X

16 ядер, 32 потока. Снова те же цифры по потреблению и токам, а именно: в стоке PPT = 105 Вт, PPT = 142 Вт при бусте, TDC = 95 А и EDC = 140 А.

Для работы процессора в стоке можно использовать те же платы, что и в прошлом разделе, но рассмотрим другие варианты. Снова минимально 6 линий питания и без радиаторов, естественно, уже и не обходится.

• MSI B450-A PRO MAX. Включает в себя 6 линий питания, состоящих из 6 фаз. Пиковое потребление — 184 А, TDC в районе 140 А. О данной плате мы говорили, когда рассматривали платы для разгона 5600x. В данном же случае, конечно, мы тоже можем воспользоваться разгоном, но «выжать все соки» скорее всего будет проблематично в связи с перегревом зоны питания.
• ASUS TUF B450-PRO GAMING состоит из 10 линий питания, 6 фаз. По сравнению с конкурентом мы получаем аналогичное пиковое потребление, которое находится на отметке порядка 184 А, при этом TDC находится на уровне 160 А благодаря более массивным радиаторам в зоне питания. Разгонять процессор мы также можем, но стоит следить за температурой зоны питания материнской платы.

В разгоне примем следующие лимиты: TDC = 260 A и EDC = 300 А. Достаточно большие значения, в разгоне 16 ядер хотят больше тока, чем 12. Рассматривать будем минимум 12 линий питания, которые смогут дать нам необходимые значения, не перегреваясь при этом.

• MSI MAG B550 Tomahawk. 12 линий питания, 7 фаз. Мощные мосфеты на линиях питания, не самые лучшие, но и не самые плохие радиаторы. При этом пиковое потребление ~ 360 А, а TDC ~ 300 А. Всё же радиаторы не особо массивные, но количество линий это несколько компенсирует. Мы имеем небольшой запас по току, поэтому разгон фактически для нас не ограничен.
• ASUS ROG STRIX B550-F GAMING. У платы 14 линий питания, которые состоят из 6 фаз, достаточно интересная схема питания. В данной плате 4 фазы, которые распределены на 3 линии каждая. Радиаторы достаточно массивные, хотя это всё также алюминиевые «бруски». В целом оценить пиковое потребление достаточно сложно и будем рассчитывать на те же 360 А, что у конкурента и аналогичное значение TDC ~ 300 А.
• GIGABYTE B550 AORUS ELITE AX V2. 14 линий питания, состоящих из 8 фаз. В данном случае схема питания не настолько заморочена, как у ASUS, но при этом у нас в наличии большее количество фаз, а пиковое потребление находится в районе 350 А, TDC ~ 310 А. В очередной раз GIGABYTE встречает нас не самыми лучшими радиаторами в данной ценовой категории, но это не помешает справиться с 5950x.

И посмотрим на 2 платы, которые также имеют огромный запас и будут использованы, скорее всего, только энтузиастами. Конечно, можно также использовать плату из раздела 5900x, а конкретно ASUS ROG STRIX B550-XE GAMING WIFI, но чтобы нам не повторяться мы остановимся на других. Первой будет плата от GIGABYTE:

GIGABYTE B550 AORUS Master. 16 линий питания, 16 фаз. Здесь пиковое потребление находится на отметке 980 А, а также плата с такими радиаторами должна справиться с TDC ~ 980 А. В данной модели используются настоящие радиаторы с несколькими пластинами, стоящими в ряд. Кроме этого в плате используется тепловая трубка для соединения двух радиаторов в зоне питания. К сожалению, на текущем снимке её не видно, но если посетить сайт производителя, то увидите, как она расположена. Данное решение должно обеспечить полную отдачу тока без каких-либо ограничений и нагревов.

Вторая плата из раздела с огромным запасом от MSI. У неё есть небольшие минусы, которые для некоторых будут достаточно весомыми, а именно: отсутствие подсветки и наличие всего двух разъёмов под оперативную память. Количество разъемов под оперативную память также бывает равно 4, но для этого придётся найти в продаже модель MSI MEG B550 UNIFY без приписки X, что сделать достаточно сложно.

MSI MEG B550 UNIFY-X. В своём составе имеет 16 линий питания, состоящих из 16 фаз. У данной платы какое-то запредельное значение пикового тока в районе 1260 А, TDC примерно равен 1260 А. Конечно, в сравнении с GIGABYTE уровень радиаторов несколько хуже. Да, радиаторы массивные, да, у нас есть тепловая трубка, но опять алюминиевые «бруски». Конечно, с таким количеством фаз прогреть данный радиатор становится какой-то запредельной задачей, но если всё же получится достигнуть порога 100 градусов при разгоне процессора, то ждём у нас в Discord канале, чтобы запечатлеть данный момент.

Chapter 1 Hardware Installation

1-1 Installation Precautions

The motherboard contains numerous delicate electronic circuits and components which can become damaged as a result of electrostatic discharge (ESD). Prior to installation, carefully read the user’s manual and follow these procedures:

•• Prior to installation, make sure the chassis is suitable for the motherboard.

•• Prior to installation, do not remove or break motherboard S/N (Serial Number) sticker or warranty sticker provided by your dealer. These stickers are required for warranty validation.

•• Always remove the AC power by unplugging the power cord from the power outlet before installing or removing the motherboard or other hardware components.

•• When connecting hardware components to the internal connectors on the motherboard, make sure they are connected tightly and securely.

•• When handling the motherboard, avoid touching any metal leads or connectors.

•• It is best to wear an electrostatic discharge (ESD) wrist strap when handling electronic components such as a motherboard, CPU or memory. If you do not have an ESD wrist strap, keep your hands dry and first touch a metal object to eliminate static electricity.

•• Prior to installing the motherboard, please have it on top of an antistatic pad or within an electrostatic shielding container.

•• Before connecting or unplugging the power supply cable from the motherboard, make sure the power supply has been turned off.

•• Before turning on the power, make sure the power supply voltage has been set according to the local voltage standard.

•• Before using the product, please verify that all cables and power connectors of your hardware components are connected.

•• To prevent damage to the motherboard, do not allow screws to come in contact with the motherboard circuit or its components.

•• Make sure there are no leftover screws or metal components placed on the motherboard or within the computer casing.

•• Do not place the computer system on an uneven surface.

•• Do not place the computer system in a high-temperature or wet environment.

•• Turning on the computer power during the installation process can lead to damage to system components as well as physical harm to the user.

•• If you are uncertain about any installation steps or have a problem related to the use of the product, please consult a certified computer technician.

•• If you use an adapter, extension power cable, or power strip, ensure to consult with its installation and/or grounding instructions.

Gigabyte X570 Aorus Master: лучшая материнская плата AMD X570 формата High-End

Есть небольшая группа материнских плат, которая обойдется вам в 27-30 000 рублей: ASRock X570 Phantom Gaming X, Gigabyte X570 Aorus Master, MSI MEG X570 Ace Gaming и ASUS ROG Crosshair VIII Hero (с Wi-Fi или без). Gigabyte X570 Aorus Master впечатляет, прежде всего, надежной подсистемой питания, обыгрывая всех вышеперечисленных претендентов. К тому же данная материнка поставляется со свежим и интуитивно-понятным BIOS’ом, который поддерживает Ryzen’ы третьего поколения прямо «из коробки».

Наш альтернативный вариант в лице ASUS ROG Crosshair VIII Hero не менее хорош, а потому, если встанет вопрос выбора между «Гигабайтом» и «Эйсусом», ключевым параметром станет скорее внешний вид, а не техническое оснащение. В любом случае, вне зависимости от модели, выбор одной из этих плат будет правильным решением.

 Загрузка …

Память

1.Поддержка RAID 1
Gigabyte X570 Aorus Pro

Gigabyte X570S Aorus Master

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
Gigabyte X570 Aorus Pro

Gigabyte X570S Aorus Master

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
Gigabyte X570 Aorus Pro

Gigabyte X570S Aorus Master

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
Gigabyte X570 Aorus Pro

Gigabyte X570S Aorus Master

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
Gigabyte X570 Aorus Pro

Gigabyte X570S Aorus Master

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Как пользоваться Aorus Engine

Небольшая утилита предназначена для настройки видеокарты. Gigabyte Aorus Engine постоянно обновляется и дорабатывается. Уже стандартно в основном окне пользователя встречают предустановленные профили. По умолчанию доступны следующие режимы работы видеокарты:

• ОC Mode — автоматический разгон базовой частоты ядра (значение поднялось до 1798 МГц).
• Gaming Mode — в игровом режиме значение частоты поднимается немного ниже (1772 МГц).
• Silent Mode — тихий режим учитывает необходимость уменьшить шумы (частота 1733 МГц).
• User Mode — в ручном режиме пользователь под себя настраивает значения нужных частот.

Вы можете настроить под себя несколько профилей, выбрав Professional Mode. С помощью доступных параметров можно как повысить производительность, так и понизить. Только если Вы разбираетесь в разгоне железа, тогда можете использовать профессиональный режим.

На панели можно нажать три кнопки: FAN STOP/ACTIVE — остановить или включить вентиляторы; MONITORING — вывести встроенные средства мониторинга; LED CONTROL —  переключение и настройка подсветки (последнее недоступное на моей модели видеокарты).

Периферия

Что же ещё остаётся? Всё остальное. Так просто рассмотрим данный вариант. Конечно, он может быть не менее важен, но с его выбором дела обстоят немного проще. В данной категории находятся: звуковая плата, количество портов для вентиляторов, наличие WIFI, скорость Ethernet – адаптер и др

Если нет цели использовать внешние звуковые карты и применяются стандартные разъемов материнской платы для прослушивания музыки, то обращайте внимание на то, какая звуковая плата установлена, есть ли ЦАП. Если говорить немного конкретнее, то у Realtek, чем выше серия звуковой карты, тем лучше качество звука

Количество портов будет зависеть от количества вентиляторов. Конечно, можно использовать специальные хабы или кабели для соединения нескольких вентиляторов в один порт. В таком случае стоит учесть, что порт имеет ограничение по максимальному току, а также у каждого вентилятора есть своё количество оборотов и ток потребления. С током потребления складываем значения между собой у нескольких вентиляторов — должны получить значение меньше значения тока, на которое рассчитан порт. К примеру, если ограничение порта равно 1 А, вентиляторы — по 0,2 А, то можно подключить 5 вентиляторов в одну линию или 4 вентилятора для подстраховки. Если 0,3 А, то только 3 вентилятора. Кроме этого желательно использовать одинаковые вентиляторы по току и количеству оборотов для получения акустического комфорта, а также возможных проблем при регулировке скорости вращения. Необходимость WIFI, а также скорость Ethernet выбирается от собственных предпочтений, а также исходя от ограничений провайдера или роутера. Кроме этого на материнских платах по разному расположена подсветка, разъемы для подсветки, их количество, разъемы для датчиков температур и прочее. Их объем будет зависеть от необходимых потребностей.

Прежде чем перейти к практике, вспомним следующее: PPT — потребление процессором энергии в ваттах, TDC — значение тока, подаваемое на процессор, в амперах в условиях повышенной температуры, а EDC — максимальное кратковременное значение тока, подаваемое на процессор. Пиковые значения взяты из общедоступной информации и вычислены очень грубо в связи с тем, что некоторые платы используют питание через удвоители/разделители, другие же, напротив, делят линии после мосфетов, а в некоторых достаточно много фаз без каких-либо дополнительных элементов. Кроме этого сами производители не всегда ставят корректные лимиты материнских плат в BIOS и просто так получить их на основе каких-либо данных или программ фактически невозможно. Значение TDC получено ориентировочно с учётом системы охлаждения зоны питания. Кроме этого следует сказать, что данные в разгоне взяты с запасом и будут зависеть от мощности системы охлаждения, поэтому не каждый увидит этот максимум, но для подбора материнской платы с небольшим запасом — это хороший вариант. Следует отметить, что предпочтений какому-либо производителю не будет и выбор для себя каждый сделает сам. Теперь к делу.

Advanced Voltages

Here we have our advanced voltage settings, the Load Line Calibration settings are for the VCore and the SoC rails, these settings will control how much of a drop will occur during a load change, and they can greatly affect stability. The VCore the SOC protections are there to shut the system down if the voltage goes too high, like if you set LLC to strong and the voltage spiked up way too high.

The VCore Current Protection can be maximized when overclocking, as this is the current limit for the VRM and not for the CPU. PWM Phase Control is a feature found on the high-end digital PWM controller on the motherboard, it takes current and temperature into consideration, and can be set to maximize performance or efficiency, we recommend setting it to eXm Perf that favors performance and current over temperature.

In the new UEFI GIGABYTE added in a LLC graph to show the effect of each LLC level. The levels such as Standard, Low, Medium, High, Turbo, Extreme, and Ultra Extreme allow lesser drop in ascending order. Level Low will allow for more drop under load then High. We really prefer Turbo, it allows for a slight 0.01-0.015v drop under load, which we think is healthier than a rise in voltage over what you set, which is what Extreme and Ultra Extreme will do, but sometimes you might need those for stability.

There is a setting menu under the «Settings» Tab inside the «AMD Overclocking» menu, which is AMD’s consolidated overclocking settings location. Here is where you will find the FCLK control under the DDR and Infinity Fabric Frequency/Timings, here you can lower the FCLK if you are facing instability. The FCLK not only gets unstable around ~1800MHz (3600MHz DRAM speed) but it can degrade performance if unstable since there can be a penalty from error correction mechanisms.

SoC voltage in the main BIOS menu and VDDG can stabilize FCLK. You can overclock the CPU from here, control Performance Boost Overdrive and its aggressiveness. The SoC Voltage here is different than the one in the main menu, it’s the SoC voltage before memory training and before BIOS takes control of the CPU. You should set the BIOS VCore SoC voltage instead.

VDDG: This voltage can be used to stability the FCLK clock, it’s 0.95v by default. Now, the VDDG is derived from a linear regulator from the SoC voltage, so you cannot set this higher than the SoC voltage in the main BIOS page, you can try 1.1-1.15v VDDG when the SoC voltage is right around 1.2v. You might not ever need to touch this voltage though, as you can always decrease FCLK through the FCLK menu and avoid instability when using higher memory speeds.

VDDP: Much like the VDDG rail, the VDDP rail is derived from the SoC voltage, so it cannot be set higher. It can be useful for memory overclocks over 4000MHz. You can set it here or in the main voltages menu, we recommend +0.2v.

Back in the «Tweakers» menu, we find DDRVPP and DRAM Termination. The DDR VPP voltage is a power savings voltage introduced to save power on DDR4, it’s almost always just 2.5v, there isn’t much need to alter this. Then we have DRAM Termination voltage, which is half of DRAM voltage, if you are using higher DRAM voltage you can try increasing this a few mv to see if it helps with stability, otherwise the motherboard automatically sets this at half DRAM voltage.

Количество линий питания и фаз

Что нам необходимо знать при выборе? Количество фаз не всегда равняется количеству линий. Кроме этого, количество фаз, которое указано в спецификации, не всегда правдиво. Да, маркетинг — дело тонкое. Некоторые производители под количеством фаз предполагают виртуальные фазы или линии. К примеру, у производителя может быть гордо написано 12-фазная схема питания, но при этом на самом деле у него будет 5 фаз с удвоителями/делителями на CPU и 1 фаза с удвоителем/делителем на SoC. Что же нам делать? Нас опять обманывают! На самом деле в большинстве случае это никак не влияет на качество питания процессора, главное — сама компонентная база.

Подробно останавливаться на компонентной базе не будем, это достаточно объемный материал.

Также отмечу, что в более дорогих платах может быть такое же количество линий питания, как и в дешёвых, и это не в последнюю очередь связано с компонентной базой, например, током, на который рассчитаны мосфеты. К примеру, на недорогих материнских платах максимальный ток, на который рассчитан мосфет, будет составлять 46 А, а в более дорогих решениях — 70 А. При этом, имея 4 фазы, мы получим в первом случае 184 А, а во втором — 280 А

Кроме этого, если будут какие-то другие особенности, то они будут упомянуты и на них акцентировано внимание.

Пример настоящей 14-фазной системы питания с 14 мосфетами по 90 А каждый.

Тем самым у нас 1260 А материнская плата может отдать процессору. В большинстве случаев это очень большое значение и ни один процессор на сегодняшний день не сможет воспользоваться всей мощностью платы с таким питанием. С другой стороны, это не означает, что такие платы не нужны. На них в большинстве случаев более стабильное питание и мосфеты меньше нагреваются, т. к. они не работают на пределе. Кроме этого каждый мосфет имеет зависимость отдаваемого тока от температуры, что при большом нагреве может уменьшить суммарное значение. К тому же, кто знает, что ещё выпустит AMD для плат на AM4, а в таких платах 100-процентная гарантия того, что ни один процессор, даже новый, не сможет её перегреть.

Stability Testing and a Good vs. Bad OC

We recommend you use Blender Benchmark or Handbrake for quick testing at different stages, they both use AVX and push the CPU cores hard. However, while they are real-world tests and reflect normal usage some users still prefer total stability, and for that, something like Prime95 needs to be used.

For the Handbrake test you can load a 4K video file into handbrake and then encode it into another format or resolution, we use the normal profile and manually take it from 4K to 1080P, it takes a few minutes and provides a mixed workload. It’s not the most effective for finding long term stability, but is a good way to see if your changes are going to potentially work. The Blender benchmark is a bit easier to run, you just run it, and it’s very stressful on the CPU, and it takes much longer than the HandBrake benchmark to run.

Prime95 is the go-to for hardcore stability testing. Many people run it for 24hours to determine if their stable. However, it can really hurt a CPU if your voltage is too high, and it’s probably the most stress you can exert on your CPU. The blend test will test many things including RAM, but we used SmallFFTs, as those work the CPU the hardest.

We used 4.3GHz all cores with 1.43v set with LLC set to Extreme. Memory was set to 3600Mhz using XMP and no changes to timings of FCLK. Here is a bad overclock. In this case we didn’t tune the SoC voltage or VDDG, so our FCLK was a bit unstable. The CPU was also quite hot, and even went over 100C. While it passed HandBrake, you can look at the Log Viewer. Our average encode speed is just 90FPS, which is how we know there is an issue with the overclock.

Here we lowered LLC to Turbo level, we also decreased voltage a little. A lot of instability can result from high temperatures, and people think they are unstable due to not enough voltage, but the truth is that high temperature is the problem. If you back off VCore you might be surprised at what happens. We also increase VCore SoC to 1.2v and set VDDG at 1.1v. You can see that the average encode speed jumped all the way to 128FPS, which is a huge increase considering we didn’t change any frequency compared to the other image.

At this point, you will move on to harder benchmarks and Prime 95, in the end our CPU can only do about 4.1GHz with Prime95, although Blender benchmark will pass with these settings. It’s up to you whether you will run Prime95 or other harsh stability testing programs, as they can damage the CPU, these programs we used for stability testing are designed must like other software that would be used every day. If you have any problems overclocking, you can comment on this article and we will help you out.

Комплект поставки

Плата поставляется в коробке средних размеров, оформленной в темных тонах с крупным логотипом на верхней панели. Уже по весу упаковки можно предполагать расширенный комплект поставки и усиленный обвес системы охлаждения элементов платы.

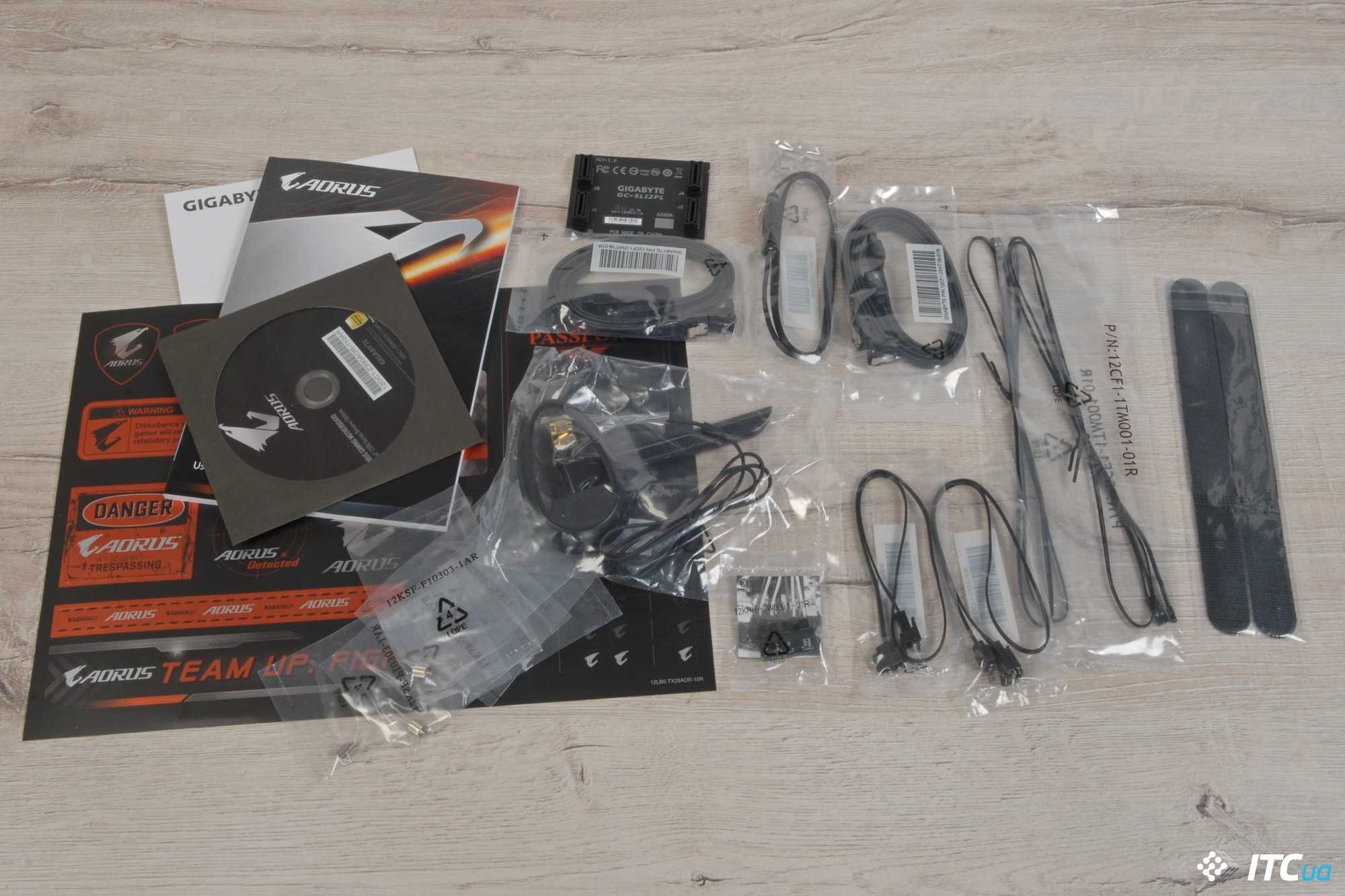

В комплекте предлагается руководство пользователя, инструкция по установке, диск с драйверами, четыре интерфейсных кабеля SATA, три переходника-удлинителя для RGB-лент, выносная антенна для модуля Wi-Fi, набор крепежных винтов для M.2 накопителей, а также панель G-Connector для удобного подключения всех органов управления и индикаторов.

Кроме того, с материнской платой предлагается SLI-мостик для объединения пары видеокарт NVIDIA с архитектурой Pascal. Напомним, что переходники для связки топовых адаптеров поколения Turing (RTX 2080/2080 Ti) стоят порядка $80–90, потому такие устройства вряд ли будут предлагаться в комплекте с материнскими платами.

Что же касается GIGABYTE Z390 AORUS MASTER, то в коробке с устройством также приятно было обнаружить два внешних термодатчика с проводниками длиной порядка 90 см, а также пару многоразовых стяжек для укладки кабелей внутри корпуса. Пригодиться могут и набор брендированных стикеров и фирменный жесткий шильдик на корпус с логотипом AORUS.
