Упаковка и комплектация
Уже достаточно давно производители корпусов отказались от красочного оформления коробок, и Mid-Tower корпус Fractal Design Meshify S2 не является исключением. Это не помешало производителю привести на упаковке внешний вид корпуса с указанием цветовой модификации (Blackout) в виде наклейки, достаточно подробно перечислить особенности конструкции как в виде рисунка, так и в виде многоязычного текста. С боков есть ручки для переноса, так как вес коробки составляет около 11,5 кг.
Информация достаточно подробная, с русскоязычной частью, поэтому оценить возможности корпуса не будет проблемой.

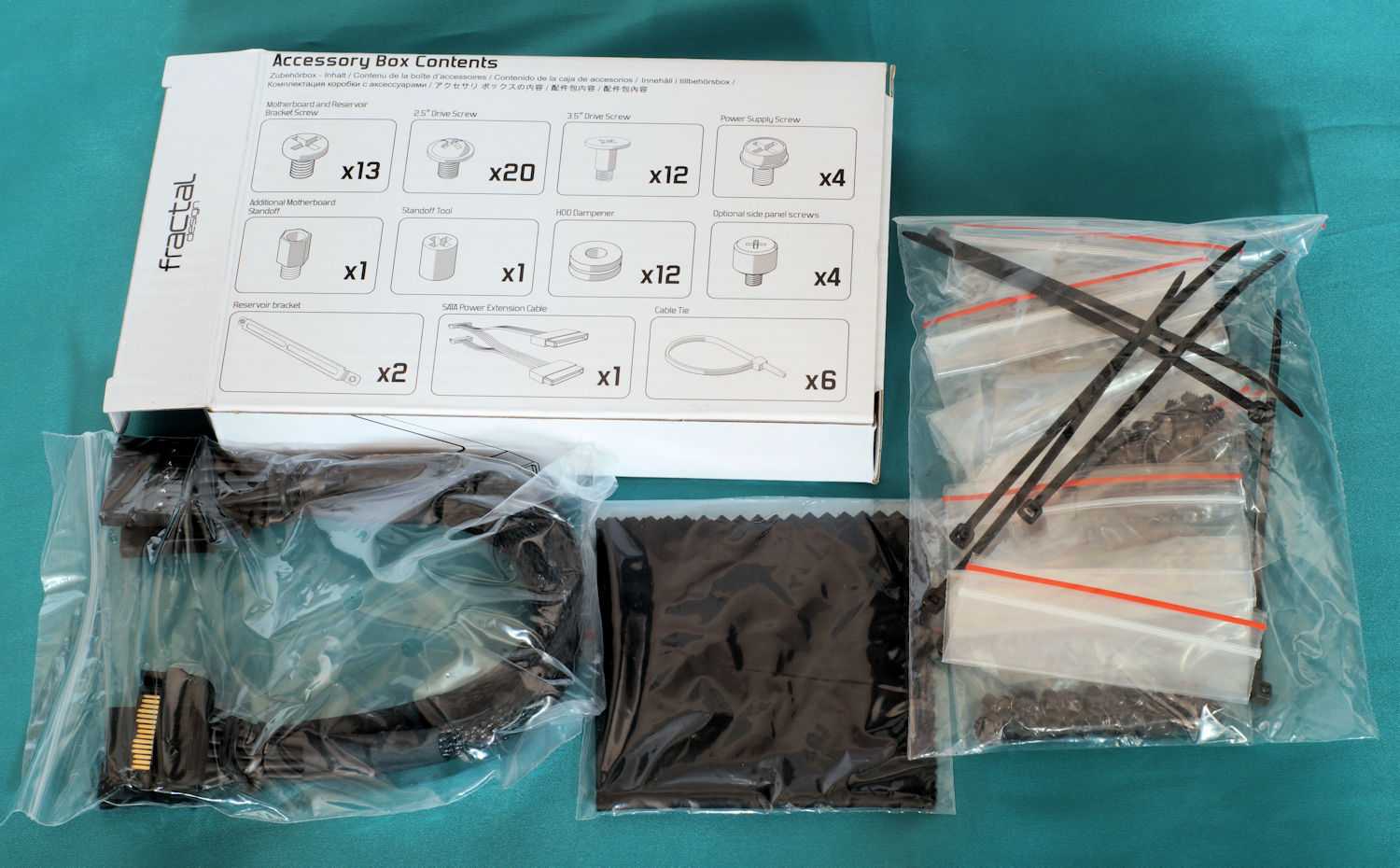

Комплектация у корпуса богатая. Она включает в себя руководство пользователя, информационный лист и коробку, на которой перечислено содержимое: наборы винтов, демпферы для 3,5″ накопителей, фиксатор резервуара, кабель-разветвитель SATA, одноразовые стяжки и даже тряпочка для протирки.
Тестовый стенд и методика тестирования
- Центральный процессор: AMD Ryzen 7 1700X;
- Система охлаждения: Noctua NH-D15 (с одним вентилятором);
- Термопаста: ARCTIC MX-2;
- Материнская плата: MSI X370 GAMING PRO CARBON;
- Оперативная память: DDR4-3000 2×8 Gb Kingston HyperX Savage HX430C15SB/8;
- Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
- Накопители:
-
SSD Kingston HyperX FURY 240 Gb
(SHFS37A/240G); - Жесткий диск: Samsung HD753LJ (7200 rpm);
-
SSD Kingston HyperX FURY 240 Gb
- Корпус: Fractal Design Meshify S2;
- Блок питания: be quiet! Straight Power 11 650W (650 Вт).
Внешне сборка на базе Mid-Tower корпуса Fractal Design Meshify S2 смотрится стильно, но не броско, и это должно понравиться тем, кто любит строгость в дизайне корпусов. RGB-подсветки в корпусе не предусмотрено и это нормально.

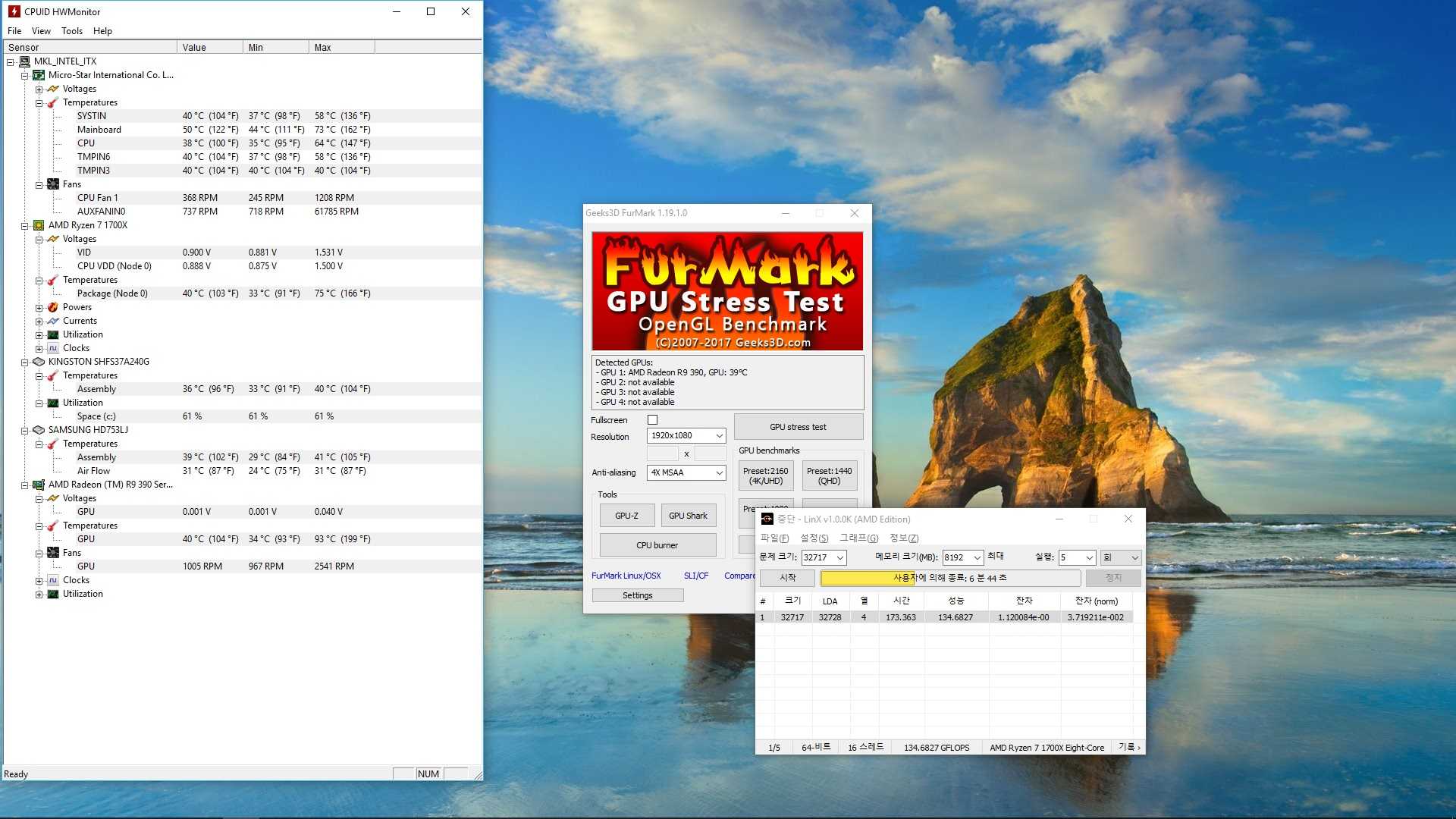

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.
Температура в помещении во время тестирования составляла 24,6 °С.
Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками.
Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.
Specifications
| Type | Mid-Tower ATX |
| Motherboard Support | Mini-ITX, Micro-ATX, ATX, E-ATX (285 mm) |
| Dimensions (HxWxD) | 18.7 x 9.45 x 21.34 inches (474 x 240 x 542mm) |
| Max GPU Length | 18.4 inches (467 mm) |
| CPU Cooler Height | 7.3 inches (185 mm) |
| Max PSU Length | 13.9 inches (353 mm) |
| External Bays | ✗ |
| Internal Bays | 11x 3.5-inch (6 brackets included) |
| 4x 2.5-inch (2 brackets included) | |
| Expansion Slots | 7x + 2x Vertical |
| Front I/O | 2x USB 3.0, USB-C, 3.5 mm headphone, 3.5mm mic |
| Other | Tempered Glass Panel, Fan Controller |
| Front Fans | 2x 140 mm (Up to 3x 140mm, 3x 120mm) |
| Rear Fans | 1x 140mm (Up to 1x 140mm) |
| Top Fans | None (Up to 4x 140mm) |
| Bottom Fans | Up to 2x 140 mm |
| Side Fans | ✗ |
| RGB | No |
| Damping | No |
Internal Layout
(Image credit: Tom’s Hardware)
The ease of removing the panels is only a glimpse of Fractal Design’s great PC case design skills. Opened up, the Meshify 2 has a whole host of features internally that set it apart in the market, so let’s go through a few of them.
(Image credit: Tom’s Hardware)
Starting off, the main motherboard area is good for up to an ATX-size motherboard. You can opt to install wider E-ATX boards up to 285mm in width, but these will cover the cable grommets and thus you’ll have to find a different method to route cables (switch to the storage layout).
(Image credit: Tom’s Hardware)
Flip over to the other side, and you’ll find the cable management area. At the top you’ll spot a fan controller, which has six 3-pin voltage-control headers along with three 4-pin PWM headers. But, note that the 3-pin headers here only offer constant voltage, so you’ll want to plug the included fans into your motherboard if you want to control their speeds – this module is more of a 3-port PWM splitter.

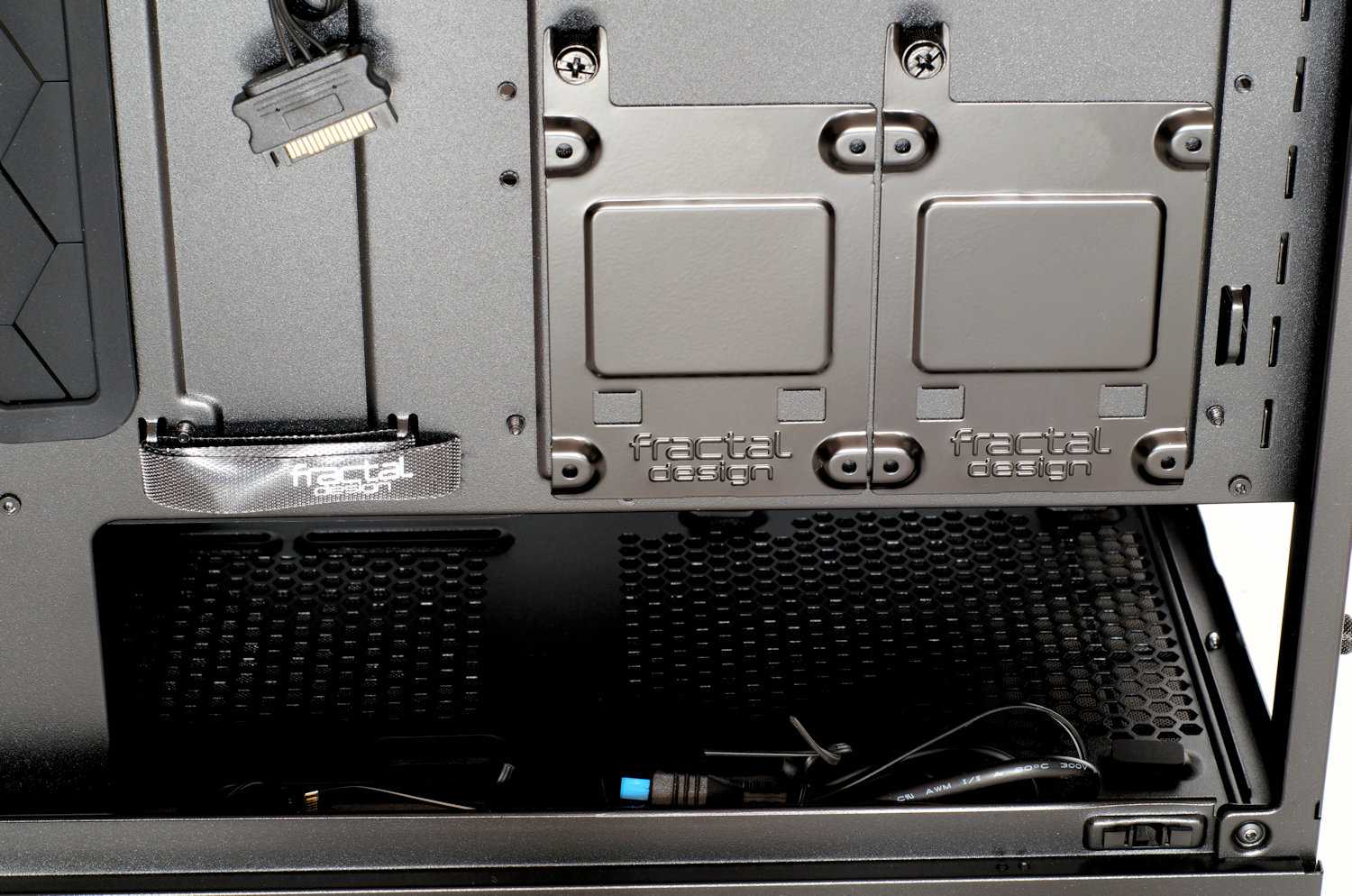

Back here there is room for two SSDs on the back of the motherboard tray, and a plastic trim piece covers up the PSU area. Remove this piece, and you’ll spot room for two 3.5-inch hard drives and the longest of power supplies. But what about that support for up to 11 3.5-inch drives that Fractal Design is talking about?
Image 1 of 2
(Image credit: Tom’s Hardware)
Image 1 of 2
(Image credit: Tom’s Hardware)
Image 1 of 2
Spot that huge plastic slab that’s in front of the motherboard? If you’re building a system that doesn’t use more than four 3.5-inch drives, you can leave it where it is as you can mount a third 3.5-inch drive on the floor of the PSU area too, as well as on the back of this partition.
(Image credit: Tom’s Hardware)
Leaving it there will offer room to mount a tube reservoir, for which mounting points are supplied on a removable cover piece to the PSU area. A separate part of this cover piece can be removed to make way for longer radiators.
(Image credit: Tom’s Hardware)
But, by removing just five screws, you can remove the side partition and bump it over to the left side of the chassis to switch to the storage layout. Three of these screws are accessible from the front, one from up top and one on the bottom, inside. This last one is the trickiest to get to when you move the partition over to this side, but Fractal Design cut a hole in the front panel that you can guide your screwdriver through to reach it, and the entire panel fits seamlessly into place.
(Image credit: Tom’s Hardware)
Then, flip over to the other side, and you can install up to eight additional hard drives, though only four trays are included in the accessory box.
However, despite offering room for up to eight more hard drives for a total of up to 11 3.5-inch drives, at the front there is still room to house fans and a radiator, provided the radiator isn’t too thick.
Up to the partition, graphics cards can be 315 mm long, which is plenty for most cards. Assuming you don’t have a radiator, hard drives, or reservoir blocking access, GPUs can be up to 467mm long before bumping into the intake fans. Just note that in the storage layout (with the partition moved), GPUs can only be up to 150mm wide if you intend on pushing it into that space.
Технические характеристики
- Серия: Meshify;
- Тип: Mid-Tower;
- Цвет: черный;
- Размеры: 465 мм (высота) х 233 мм (ширина) х 538 мм (глубина);
- Вес: 9,52 кг;
- Материал: сталь, закаленное стекло с бесшовным креплением (без болтов);
- Поддержка материнских плат: mini ITX/micro ATX/ATX/E-ATX (ширина — до 285 мм);
- Слотов расширения: 7+2 (вертикальные);
- Количество устанавливаемых накопителей: 4 х 2.5″ (салазки в комплекте — 2 шт.) и 3 х 2.5″/3.5″;
- Система охлаждения:
- Места под вентиляторы:
- Общее количество устанавливаемых вентиляторов: 9 шт;
- Спереди: 3 х 120/140 мм (предустановлено 2 x Dynamic X2 GP-14);
- Сверху: 3 х 120/140 мм;
- Снизу: 2 х 120/140 мм;
- Сзади: 1 х 120/140 мм (предустановлен 1 x Dynamic X2 GP-14).
- Места под радиаторы СЖО:
- Спереди: 1 х 120/140/240/280/360 мм;
- Сверху: 1 х 120/140/240/280/360/420 мм (максимальная высота компонент материнской платы — 35 мм);
- Сзади: 1 х 120 мм;
- Снизу: 1 х 120/140/240/280 мм.
- Противопылевые фильтры: снизу для блока питания, под верхние вентиляторы и передняя панель;
- Панель ввода-вывода: 2 x USB 3.0, 1 x USB 3.1 Gen 2 тип-C, 2 x 3.5 мм миниджек (наушники/микрофон);
- Блок питания: стандартный ATX (в комплект не входит);
- Ограничение по высоте кулера: до 185 мм;
- Ограничение по длине плат расширения: до 440 мм;
- Ограничение по глубине блока питания: до 300 мм;
- Пространство за поддоном: 23 мм.
Внешний вид, особенности
“Meshify 2 Compact – это высокоэффективной корпус со смелой эстетикой в стиле стелс”, – говорится на официально странице. В ответ хотелось бы спросить, а что собственно такого смелого в параллелепипеде с прозрачной боковой стенкой? Может это я скупой на фантазию, но более типичный вид для компьютерного корпуса последних лет представить сложно.
Стелсовидность кроется в ломанном дизайне передней панели из мелкоячеистой металлической сетки. Выглядит действительно неплохо, при наличии комплектующих с подсветкой будет сверкать гранями. К количеству проникаемого через передок воздуха не возникает ни малейших претензий. Есть неочевидный дополнительный плюс: если пьяный друг в угаре продавит ногой – внешний вид вообще не пострадает.
Сетчатая панель является дверцей, за которой скрыт палевой фильтр передних пропеллеров – отличное решение, обеспечивающее удобный доступ к пылевому фильтру. Частенько он установлен не очень удачно (пока снимешь вся пыль уже и осыплется). Фильтр можно целиком снять, получив лучший приток воздуха.
Несмотря на Compact в названии, компактным корпусом под сборку малогабаритной системы Fractal Design Meshify 2 Compact никак не является. Он имеет габариты 424 х 210 х 475 мм (Д х Ш х В), массу 7,7 кг, поддерживает материнские платы стандарта ATX или меньшего, полноразмерные ATX-блоки питания, крупные радиаторы СЖО, да и в целом не имеет весомых ограничений по габаритам комплектующих. По сути, это корпус формата Mid-Tower с околостандартными для Mid-Tower габаритами.
Правая боковая панель традиционно полностью глухая, а левую занимает окно из калёного 4-мм стекла. Обе боковинки держатся на втулках. Для доступа к внутреннему пространству не нужны какие-либо инструменты, кроме собственной «пятерни».
На панели ввода-вывода, расположенной сверху, есть аудиоразъёмы для наушников и микрофона, пара портов USB 3.0 Type-A и один Type-C, кнопки для выключения и перезагрузки. Наличие Type-C сразу же в копилку плюсов, но всё же для корпуса за $110 модельного ряда рубежа 20-21 года это уже обязательно.
С верхней панелью инженеры Fractal Design вообще поступили хитро, сделав её легкоразборной. Самая верхняя стальная панель закреплена на втулках…
… следом идёт пылевой фильтр на пластиковой раме…
… а далее непосредственно стальная рама шасси, которая закреплена на два винта. Очень удобно.
Просто посмотрите, какой восхитительный открывается доступ для обслуживания системы – почти что открытый стенд!
На донышке стоит отметить довольно высокие ножки с резиновой подкладкой во избежание скольжения по столу и царапин, а также пылевой фильтр во всю длину днища. Пылевой фильтр сделан очень грамотно. Он на пластиковой раме, на шасси есть несколько направляющих нормальной длины, а не практически точки, в которые ещё попади. К тому же, он вытаскивается вперед, вы представляете?! Казалось бы, ну такая очевидная вещь, но дай Бог, чтобы в каждой десятой модели фильтр вытягивался вперёд.

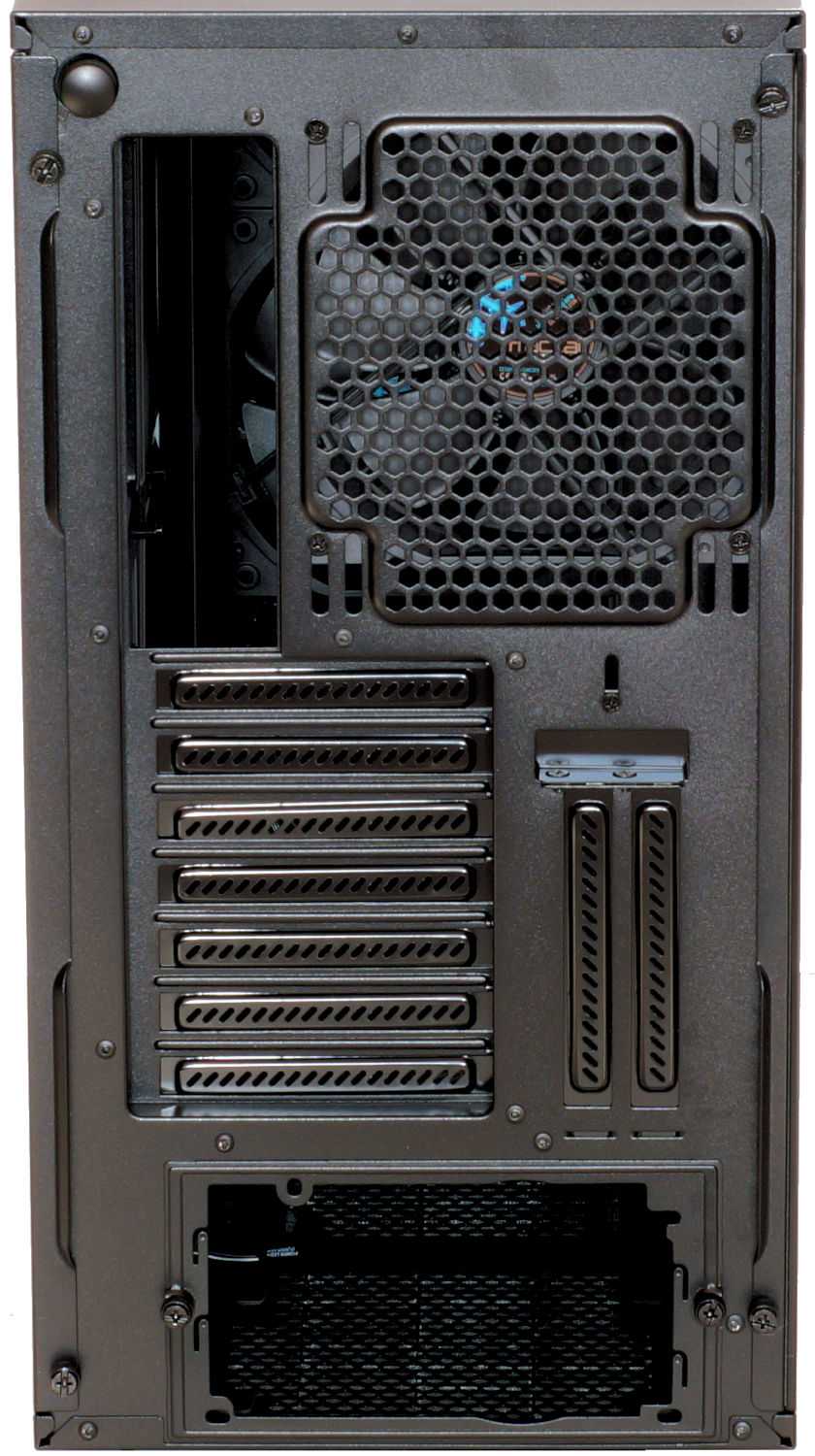

Наконец, на тыльной стороне Fractal Design Meshify 2 Compact тоже можно обнаружить пару особенностей. 120-мм вентилятор можно сместить на сантиметр вверх-вниз для оптимального положения относительно процессорного кулера.
Во-вторых, предусматривается монтаж блока питания не сбоку, а прямо сзади через переходную пластину. Благодаря винтам с накатанной головкой можно обойтись без отвертки.
В завершение внешнего осмотра хотелось бы отметить высокое общее качество исполнения. Подгонка деталей корпуса друг к другу ну просто изумительная. Зазоры всюду равномерные, в том числе по периметру стекла. Это вызывает уважение с учётом полностью демонтируемой верхней панели и в общем-то стандартного для приличных корпусов ценника. Обратное, к сожалению, не является редкостью.
Перед переходом к интерьеру пару слов о комплекте поставки. Он включает десяток пластиковых стяжек, несколько комплектов различных винтов, резиновые демпферы для жестких дисков и специальный ключ для затягивания стоек материнской платы. Сами стойки предустановлены, есть одна запасная. Каких-либо контроллеров нет.
2
Cooling
(Image credit: Tom’s Hardware)
Being a mesh-fronted chassis, the Meshify 2 is all about airflow and cooling. Fractal Design includes three 140mm fans from the factory, which will be plenty for the vast majority of builds, with one at the rear exhaust and two as front intake.
You can opt to install another 140mm spinner in the front, three at the top, and two at the bottom intake (with the necessary sacrifices that may take, such as removing the hard drive cage). Alternatively, the same number of 120mm fans fit.
(Image credit: Tom’s Hardware)
However, radiators need a little more clearance, so you can fit up to a 120mm radiator at the rear exhaust, 420mm radiator at the top (limited to 360 in the storage layout), a 360mm radiator at the front, and a 140mm radiator at the bottom. Again, note that if you want to maximize radiator space, you’ll have to sacrifice either the biggest size at the top or the biggest size at the front intake to ensure the radiators clear each other.
Image 1 of 2
(Image credit: Tom’s Hardware)
Image 1 of 2
(Image credit: Tom’s Hardware)
Image 1 of 2
Dust filters are provided at the top, front and bottom intake, though you may choose to remove the top filter if you’re exhausting here to improve radiator performance without a dust-buildup penalty.
For custom loops, a fill port mount location is provided in the top fan bracket with a 25.4mm (1-inch) diameter.
Внешний вид и организация
Серия корпусов Meshify отличается от других серий компании Fractal Design своей направленностью на достижение высокой эффективности охлаждения и это сразу бросается в глаза. Лицевая панель корпуса Fractal Design Meshify S2 имеет оригинальную фирменную сетку с профилем, и производитель подчеркивает, что это — самый вместительный корпус серии в Mid-Tower формате. Его размеры составляют 465 мм (высота) х 233 мм (ширина) х 538 мм (глубина) при весе около 9,5 кг.

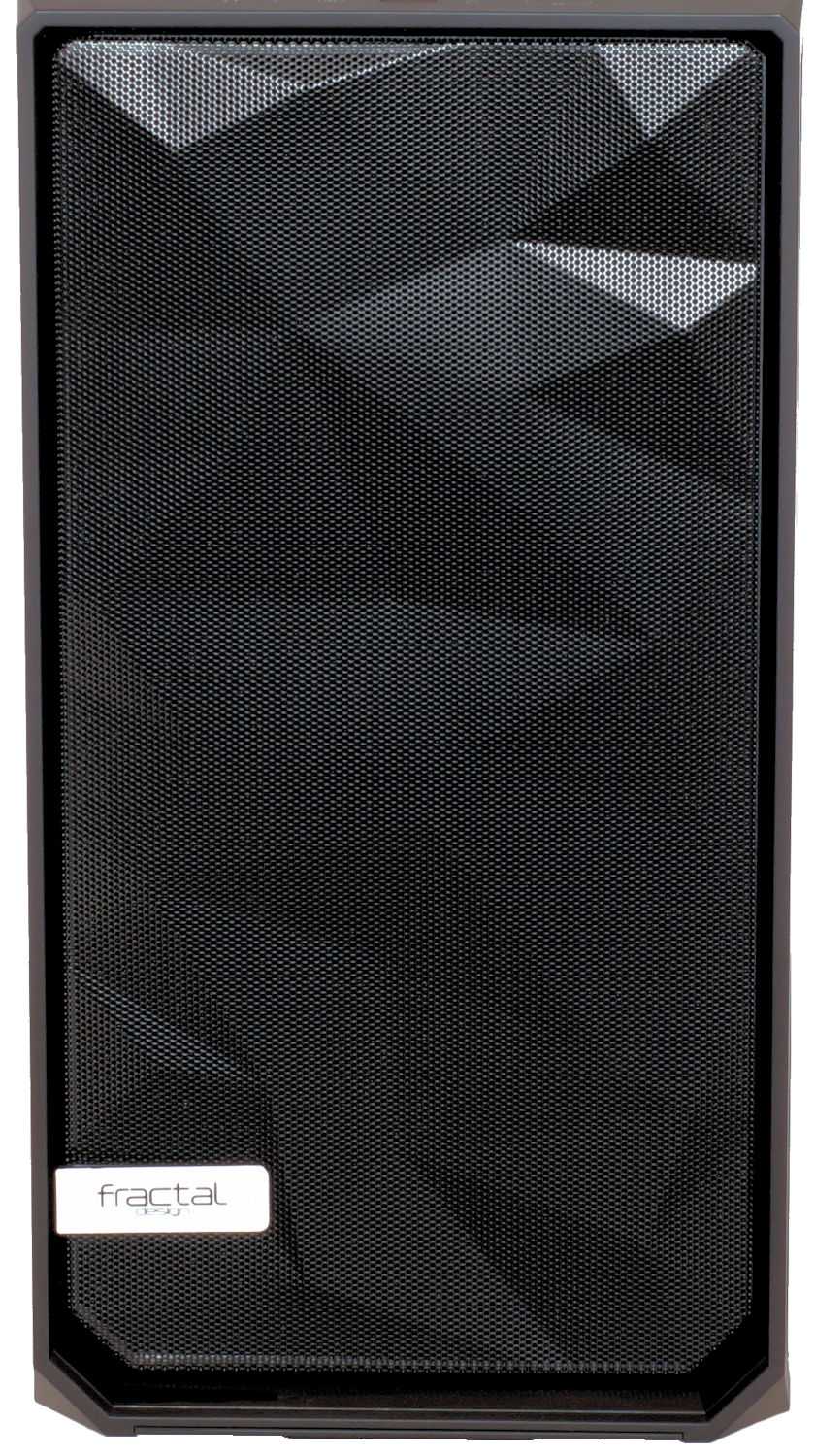

Лицевая панель состоит из ангулярной сетки, с угловатым дизайном, что по словам производителя обеспечивает максимальный приток воздуха в корпус. Задняя стенка несколько отличается от таковой у других корпусов наличием в левом верхнем углу «кнопки», которая обеспечивает снятие верхней вентиляционной панели для доступа к установке вентиляторов/радиатора/чистки от пыли (такое решение очень удобное). Остальное стандартно: 7 слотов под платы расширения + 2 вертикальных, возможность установки на стенке одного 120/140 мм вентилятора или радиатора.

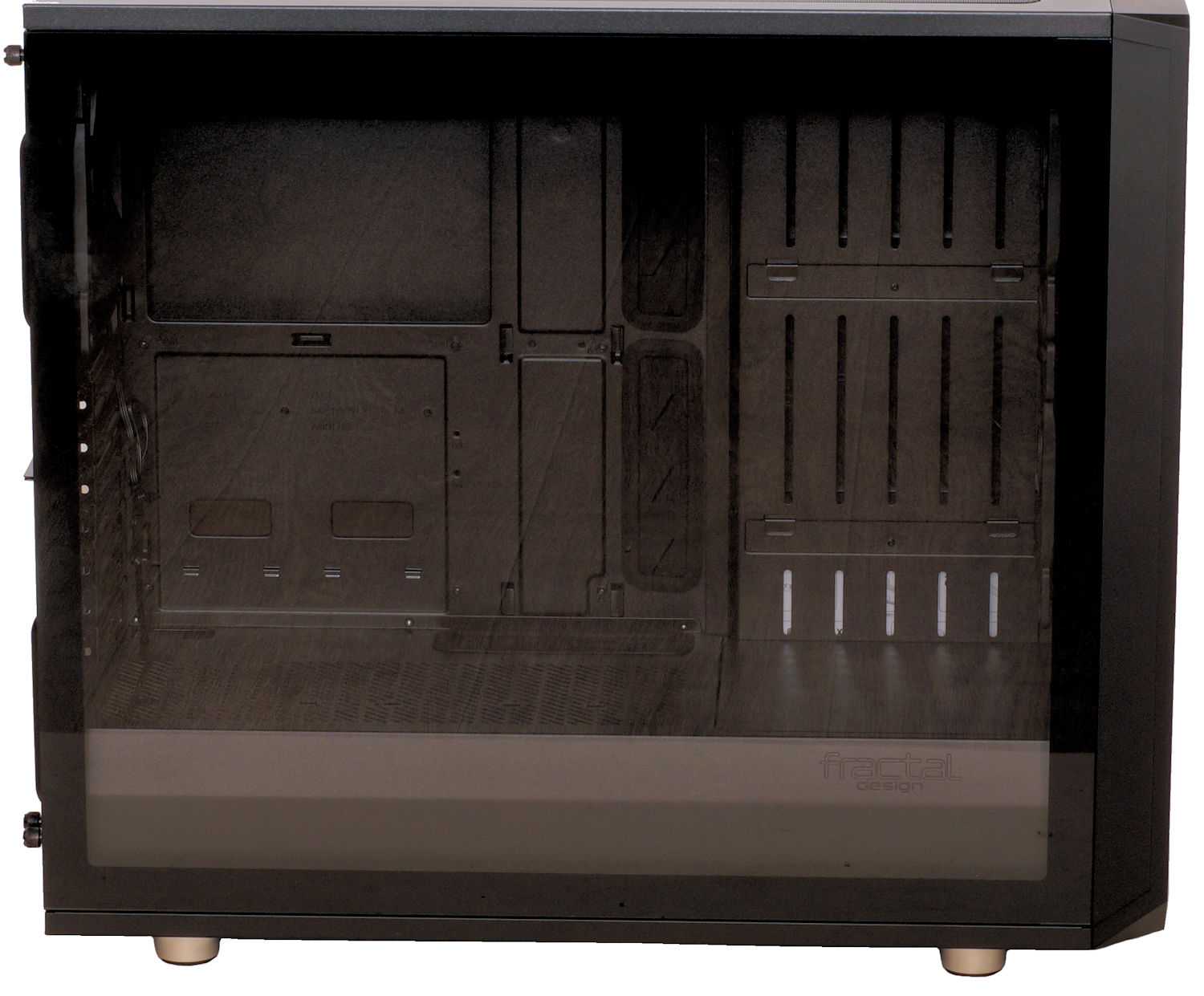

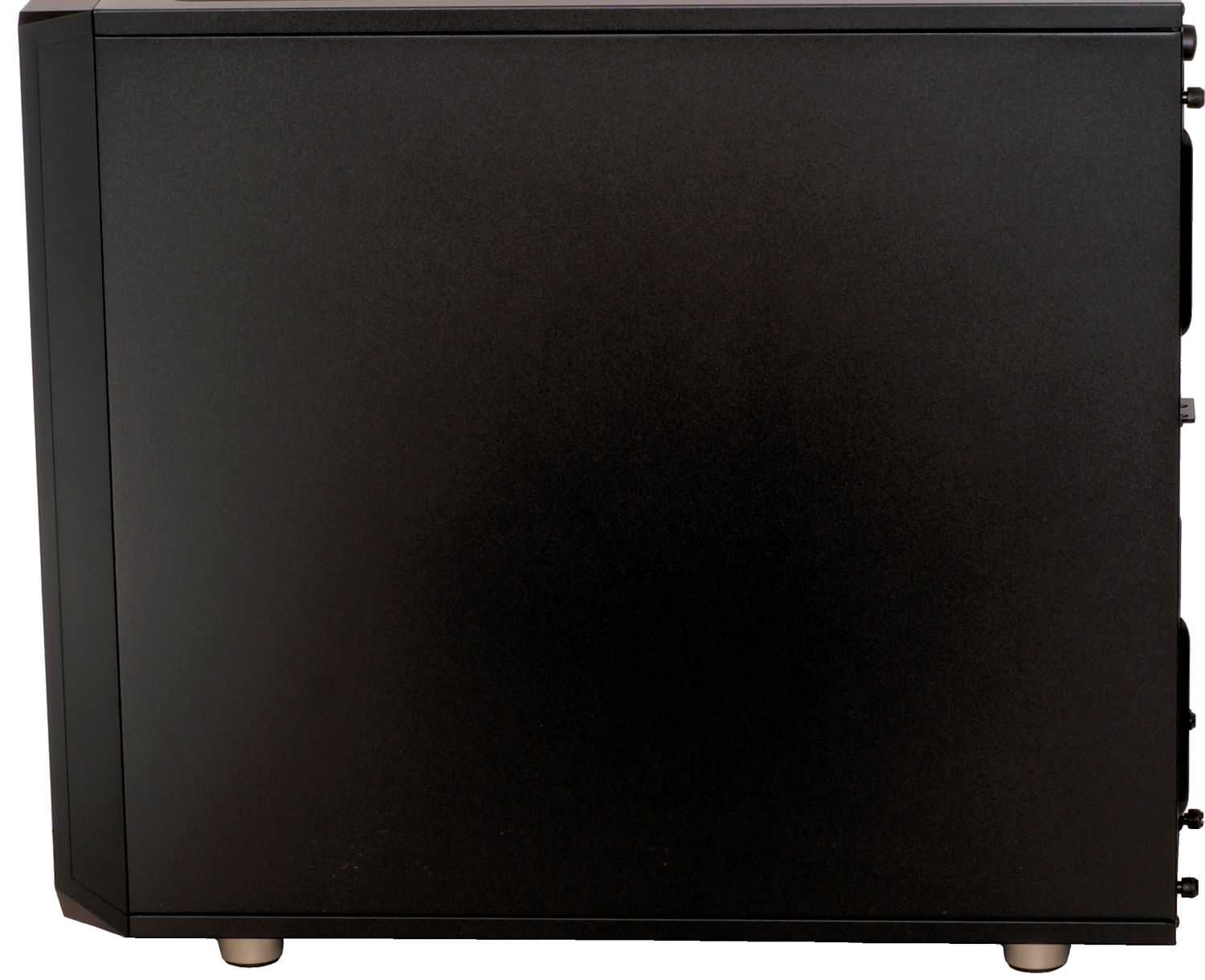

Еще одной особенностью корпуса является наличие боковой стенки из закаленного стекла с бесшовным креплением (без ее фиксации с боков винтами) и это положительно сказывается на внешнем виде. А вот правый бок без особенностей – сплошная стенка из металла.

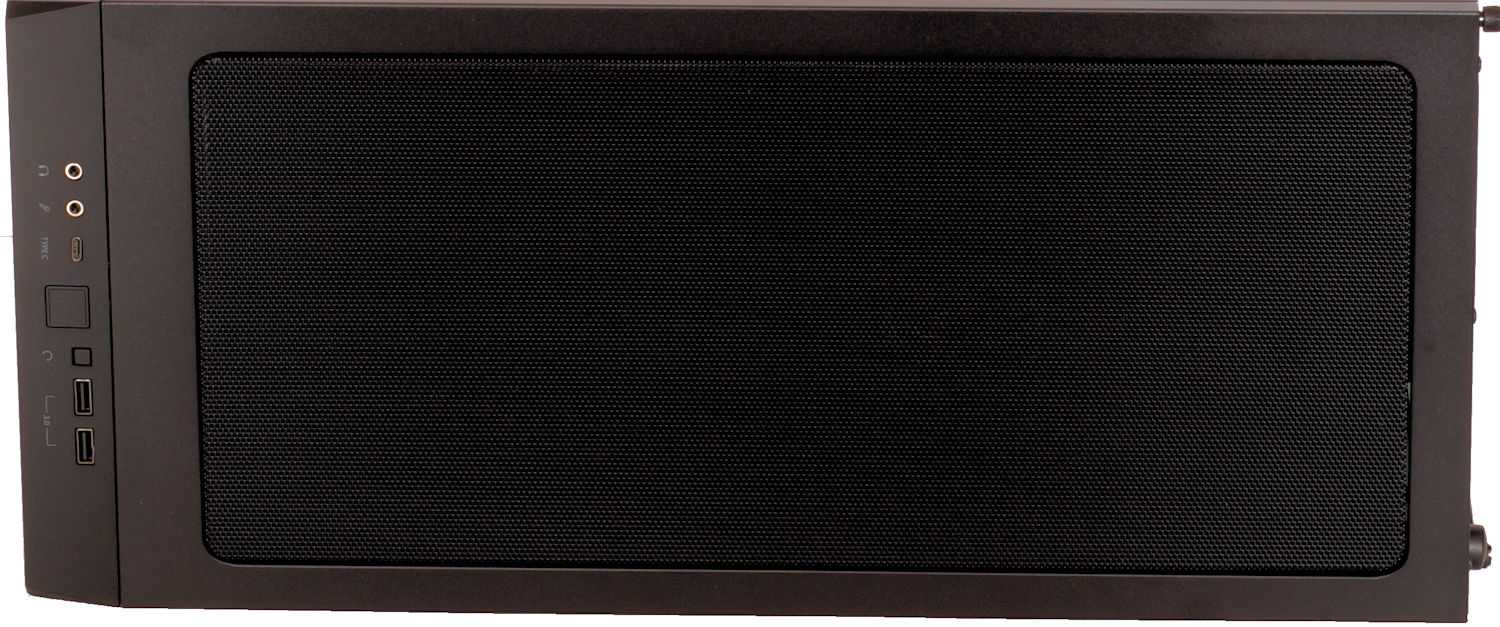

Верх корпуса имеет большую зону перфорации, представленную мелкой сеткой, она скрывает посадочные места под вентиляторы/радиатор.

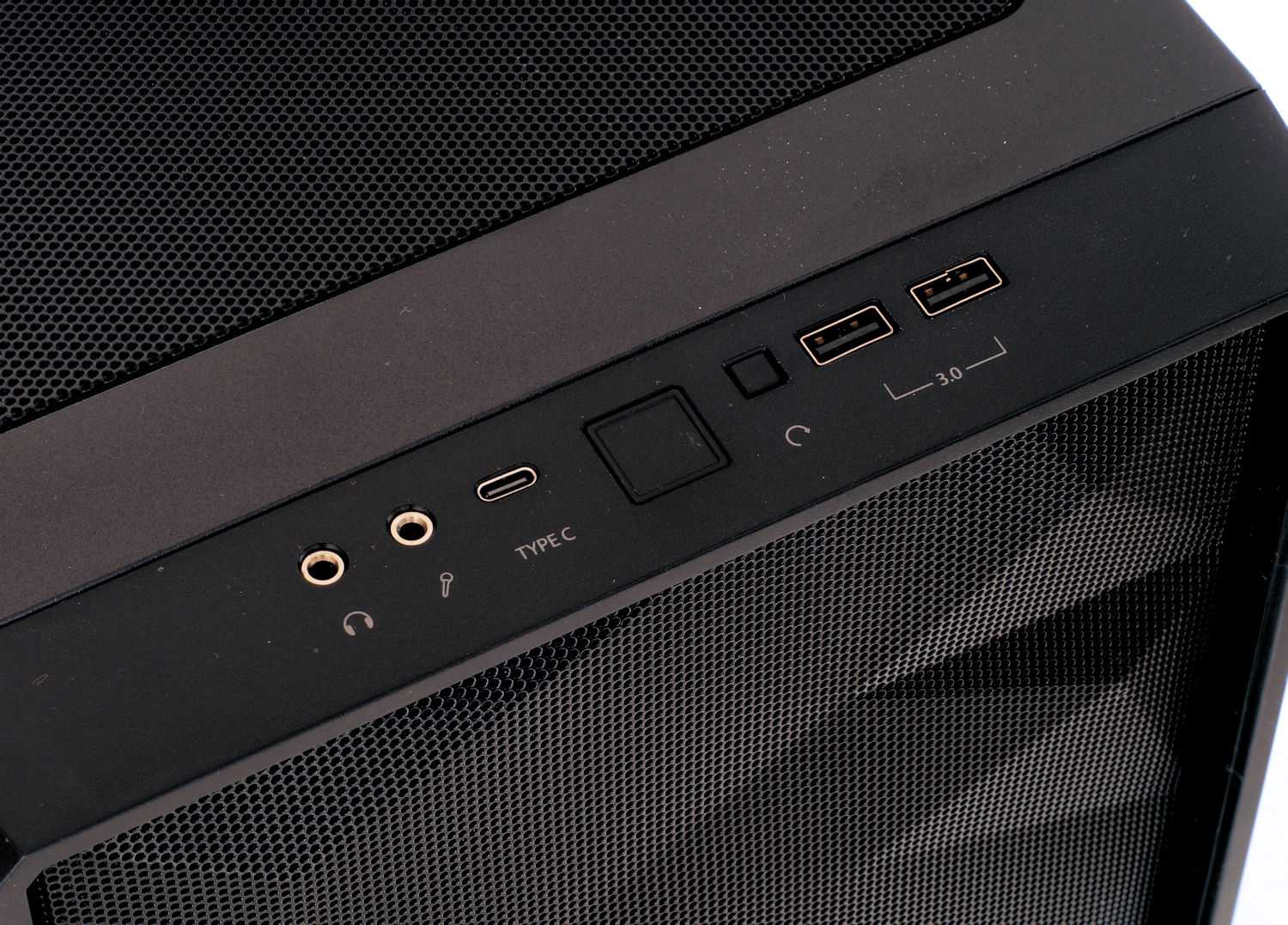

И здесь же, ближе к передней части, разместились органы управления (кнопки питания и сброса) и порты ввода-вывода (два порта USB 3.0, один USB 3.1 Gen 2 тип-C, два стандартных разъема под наушники и микрофон). Наличие порта USB тип С приятно радует, так как этот вид разъема пока в корпусах встречается не так часто.

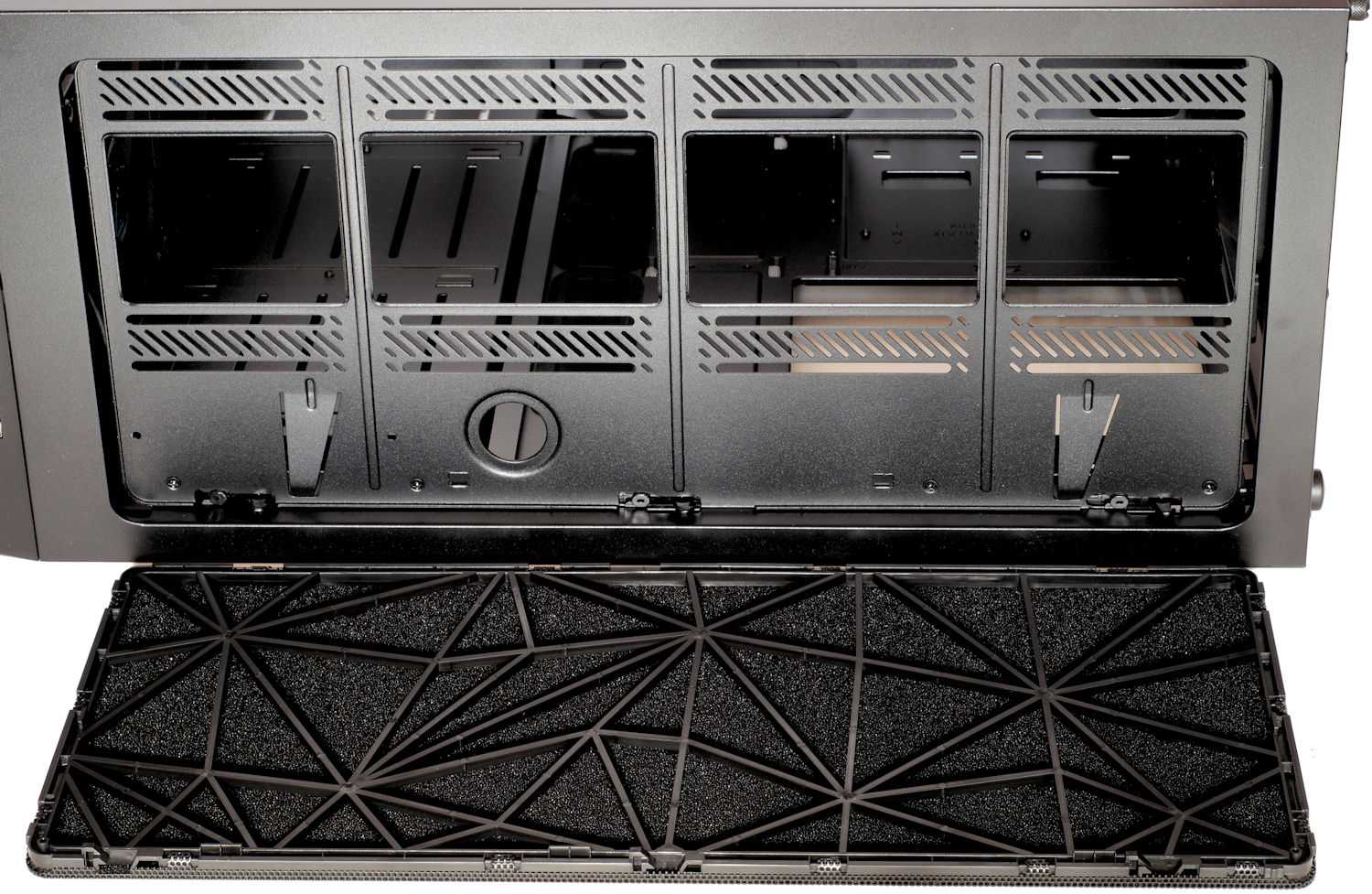

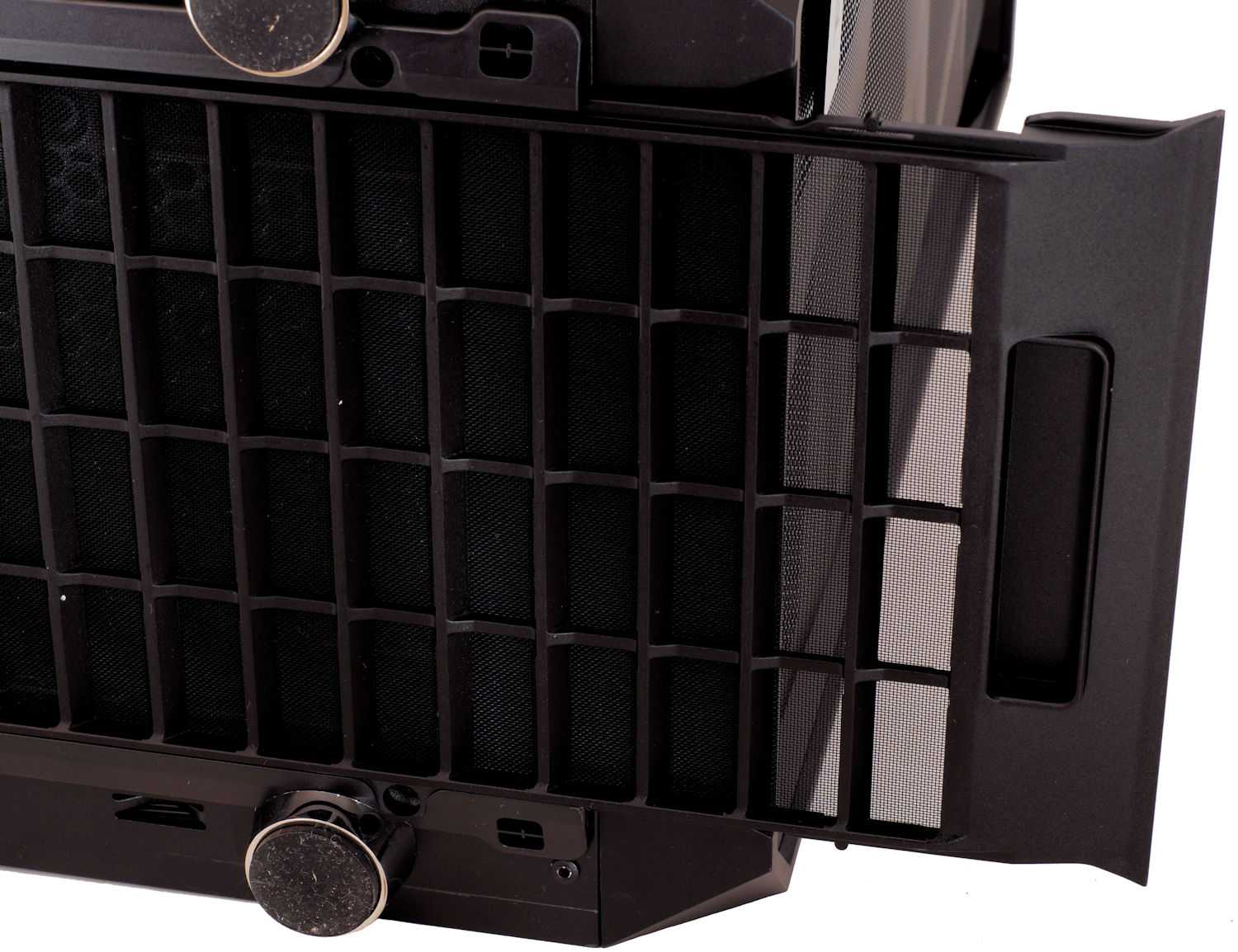

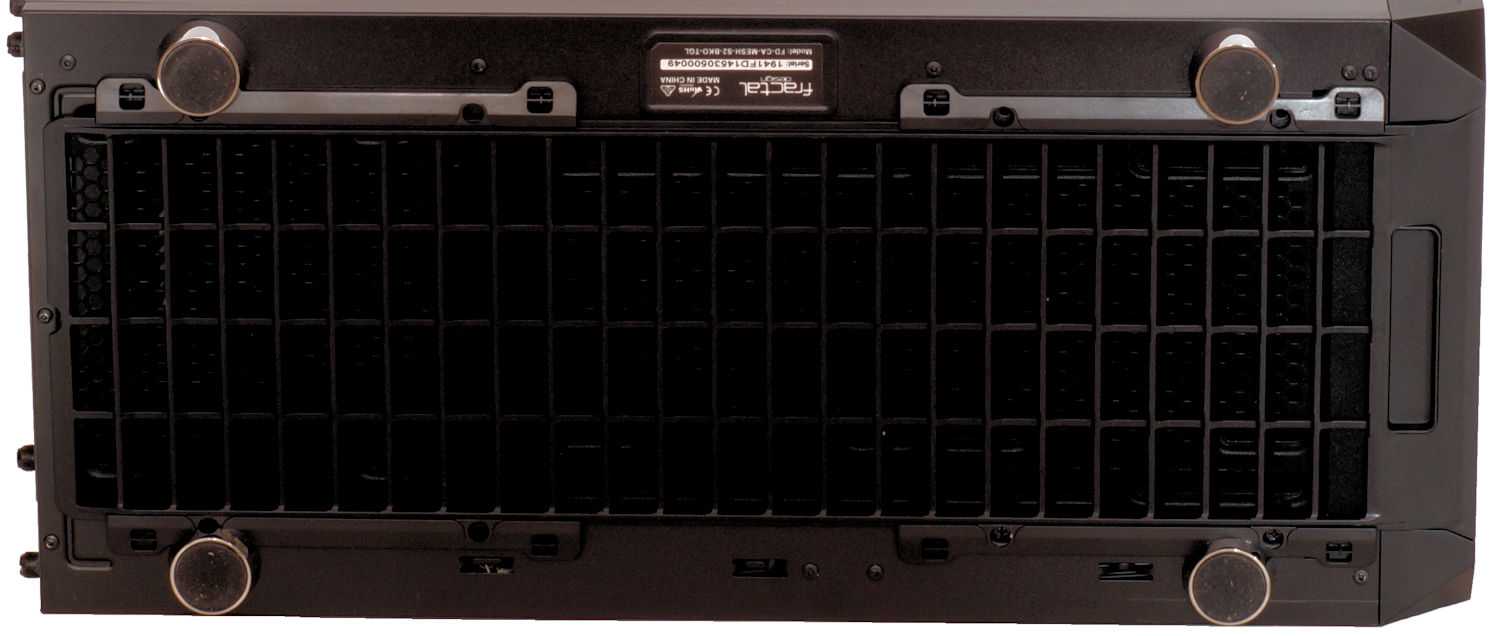

Низ корпуса также имеет большую зону перфорации и она закрыта легкосъемным противопылевым фильтром.
Выдвигается он вперед (в сторону передней панели).

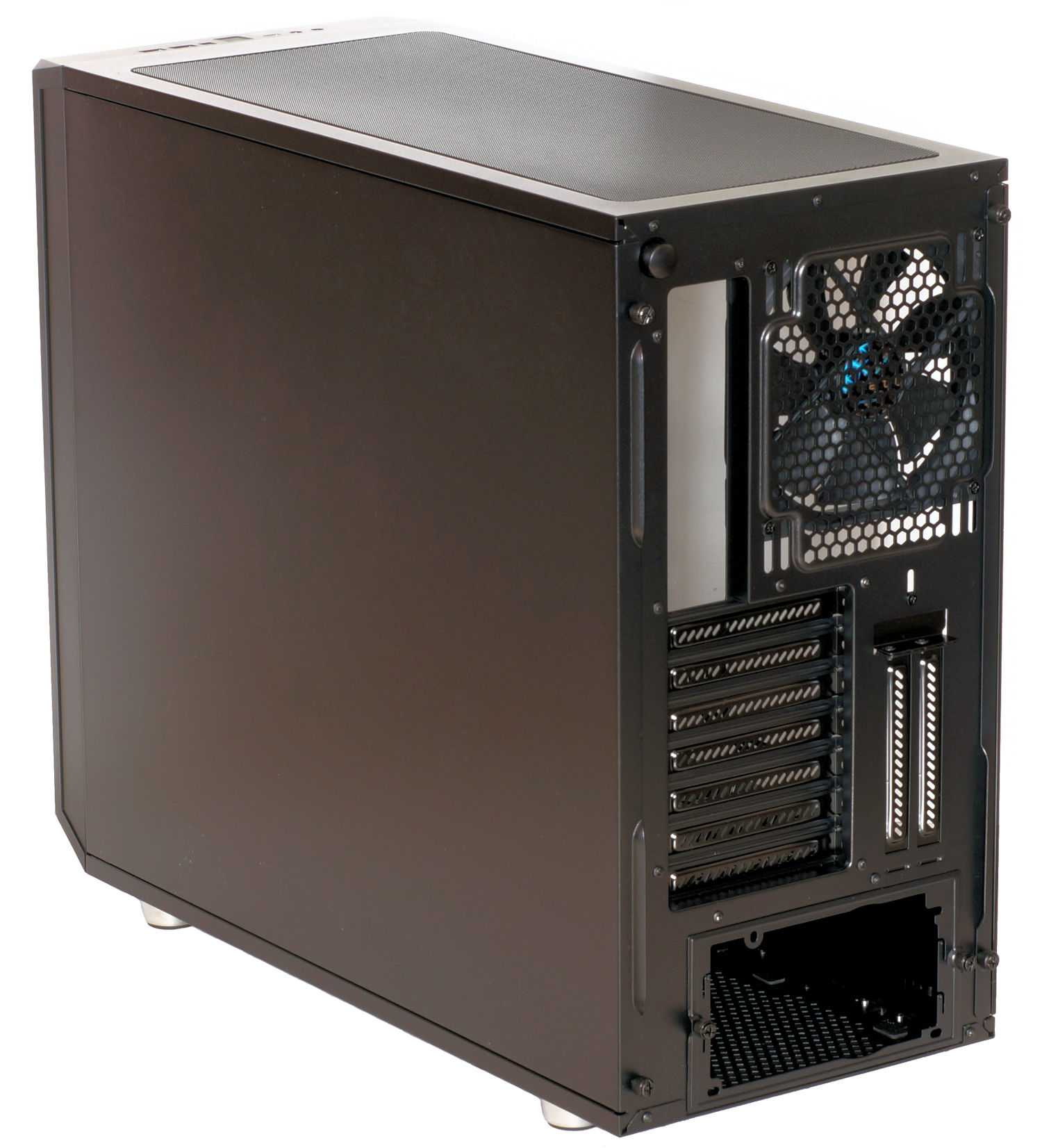

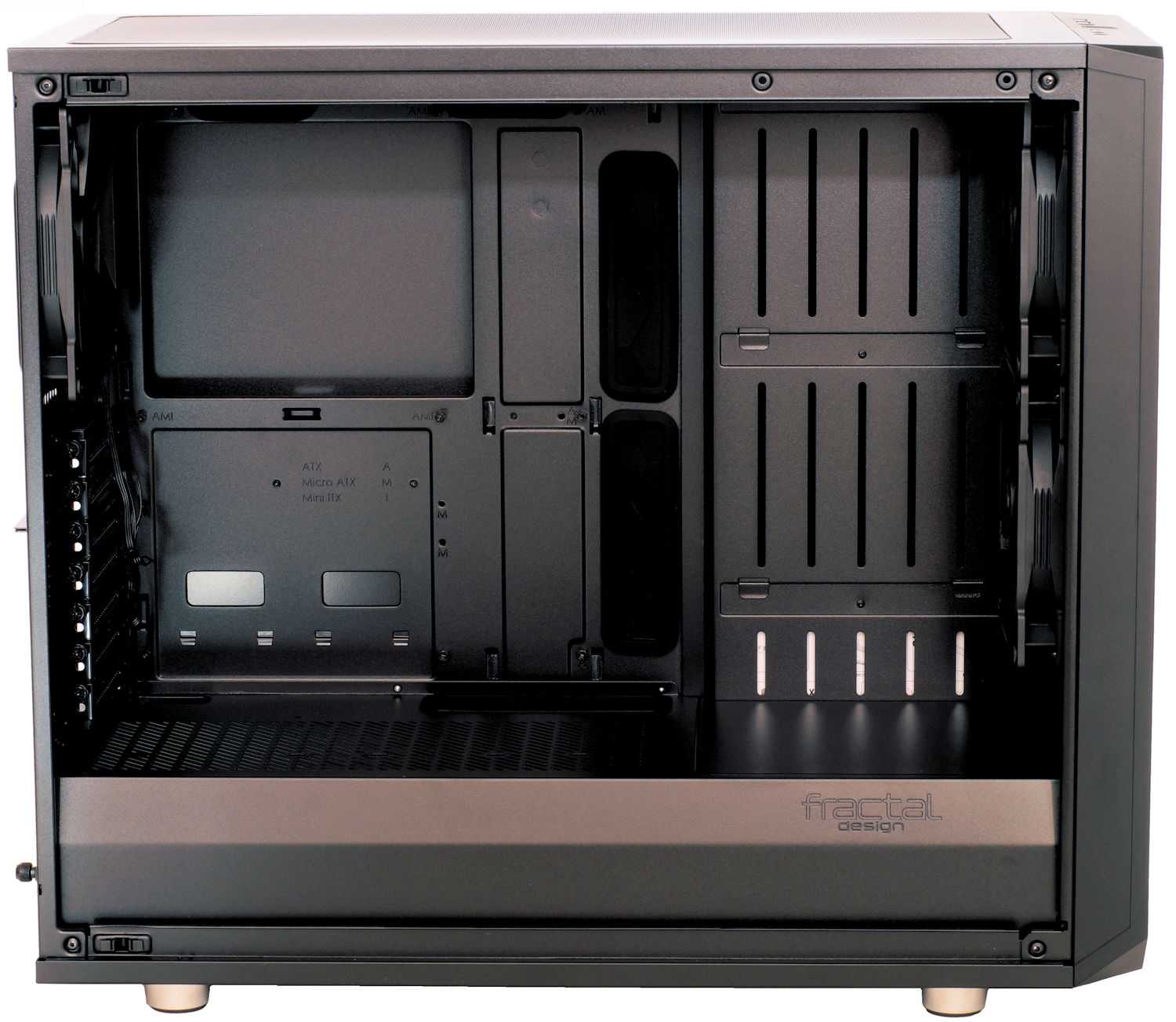

Mid-Tower корпус Fractal Design Meshify S2 имеет приличную глубину и современную компоновку с большим внутренним пространством под материнскую плату, платы расширения и установку жидкостной системы охлаждения. Поэтому проблем с совместимостью быть не должно. Заявлена поддержка материнских плат до форм-фактора E-ATX, кулеров высотой до 185 мм, плат расширения длиной до 440 мм; имеются отверстия для фиксации резервуара жидкостной системы охлаждения.

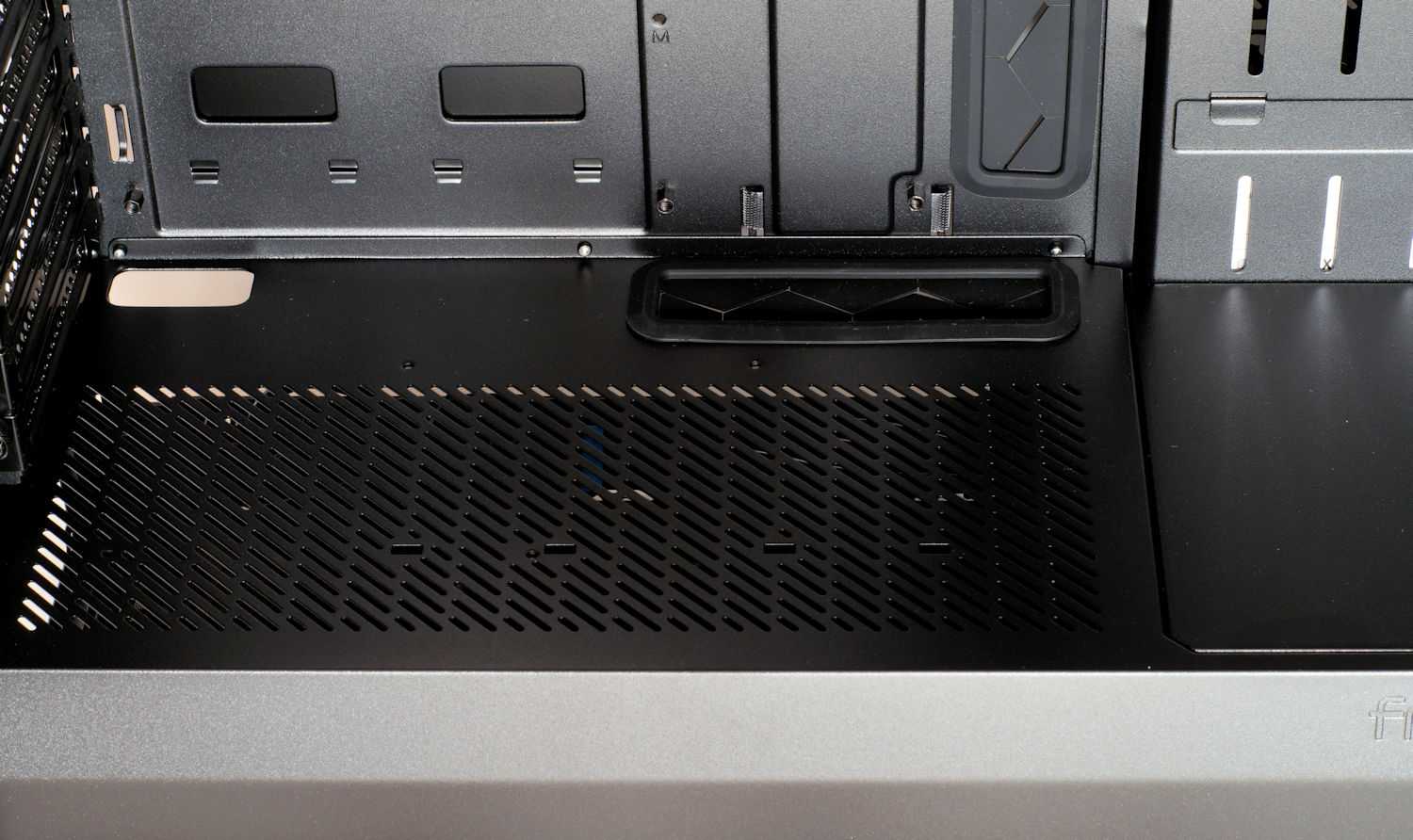

Привычно блок питания скрыт кожухом, однако сам кожух имеет перфорацию для лучшей вентиляции, а спереди есть крышка, которую нужно будет снять при установке радиаторов на передней стенке. Также производитель предусмотрел установку на кожухе до двух 2.5″ накопителей, однако в комплект не входят салазки, поэтому если надо, то можно использовать салазки, установленные за поддоном.

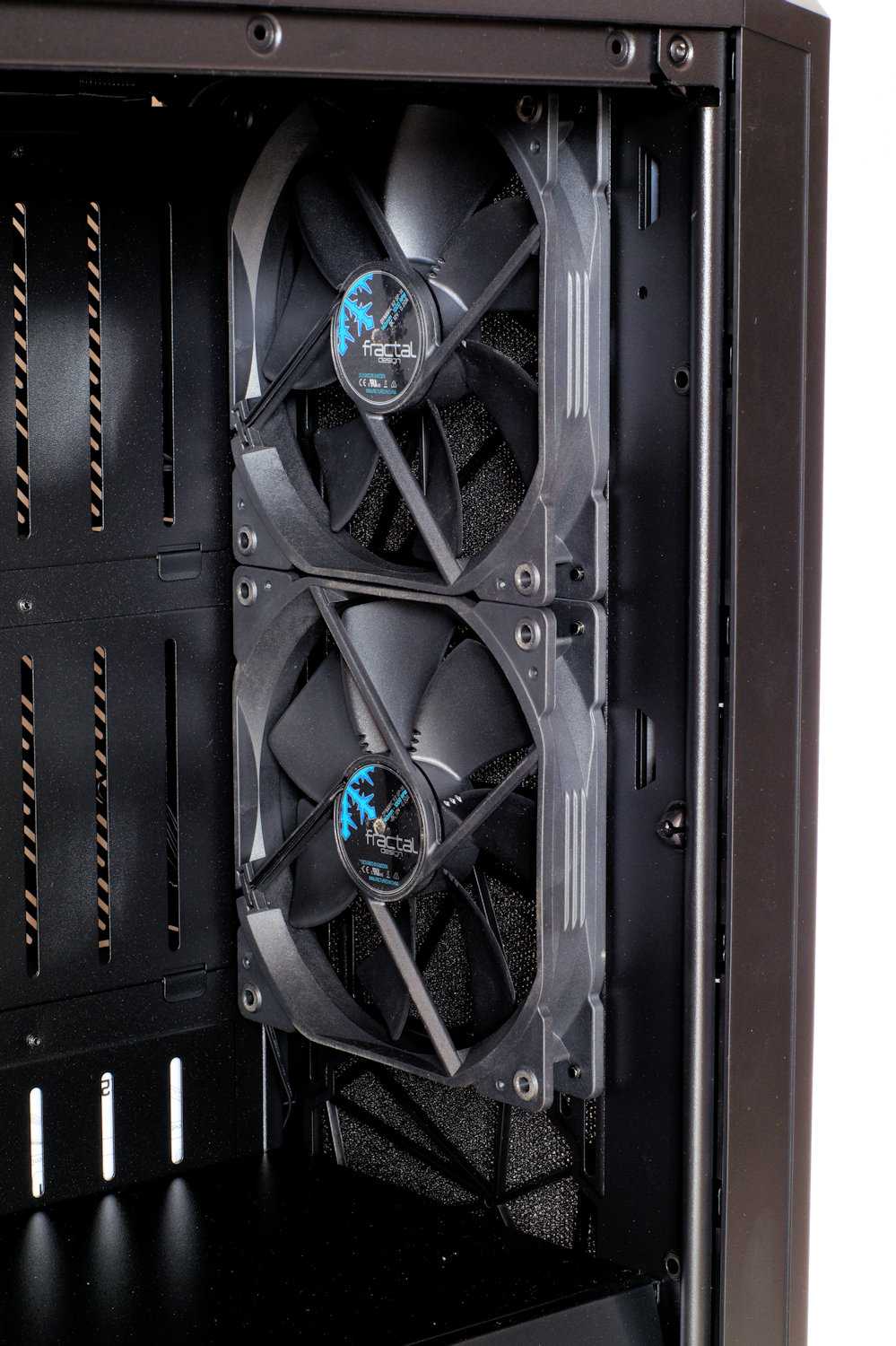

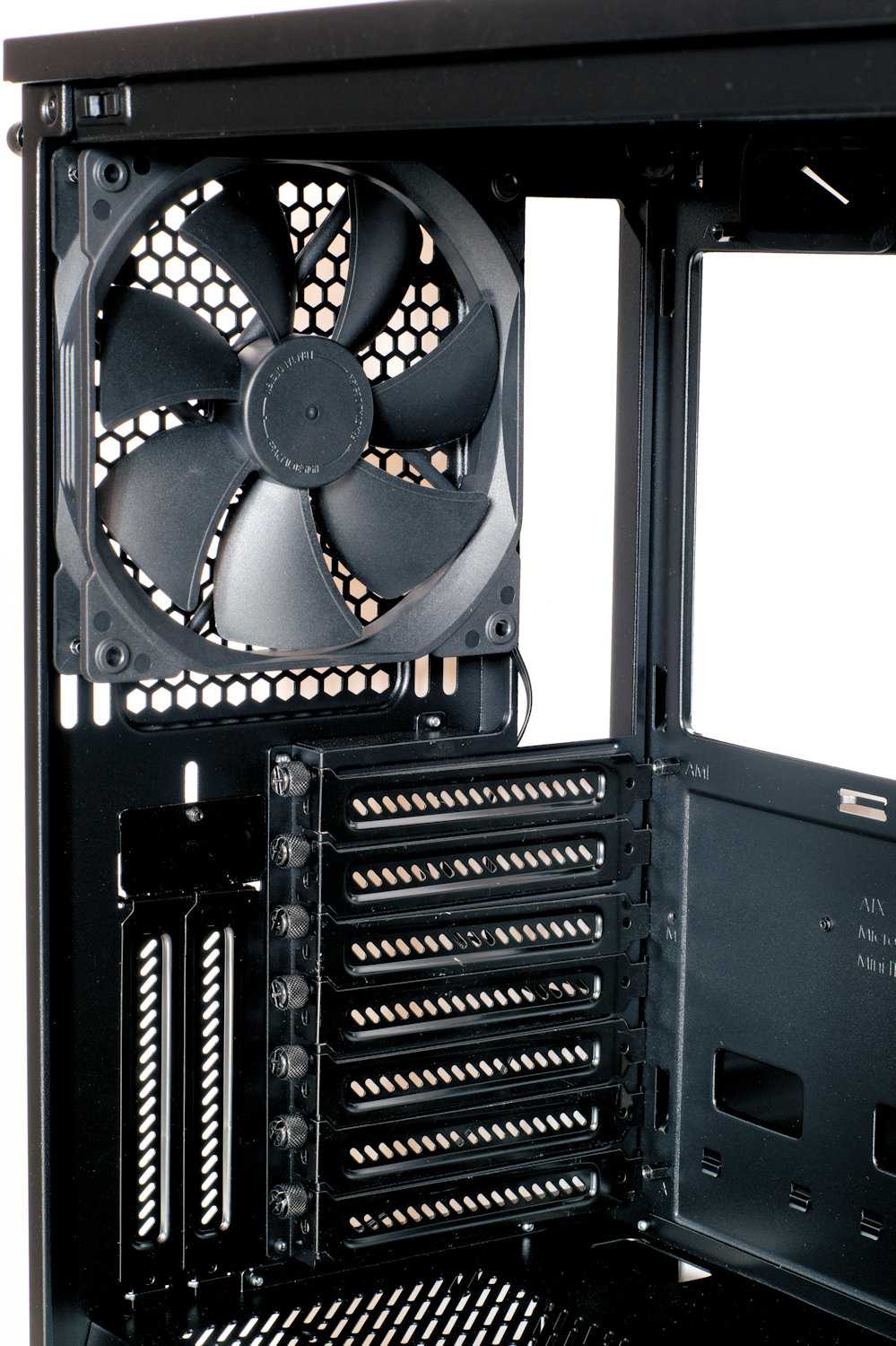

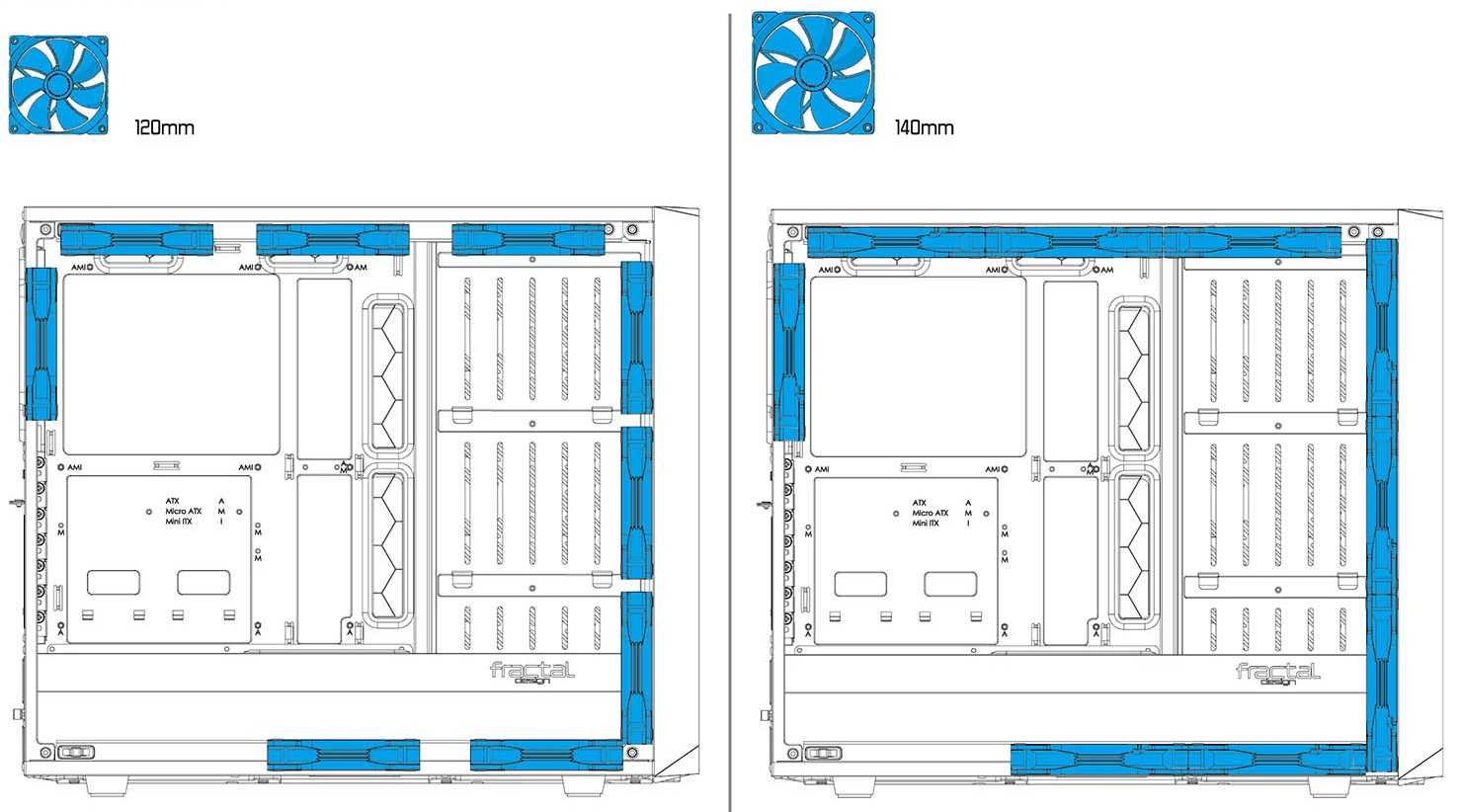

Из предустановленных вентиляторов имеется один 140 мм Dynamic X2 GP-14 (1000 rpm) на задней стенке и еще два таких же на передней.
И, конечно же, есть места под установку дополнительных вентиляторов или радиаторов сверху и в самом низу.

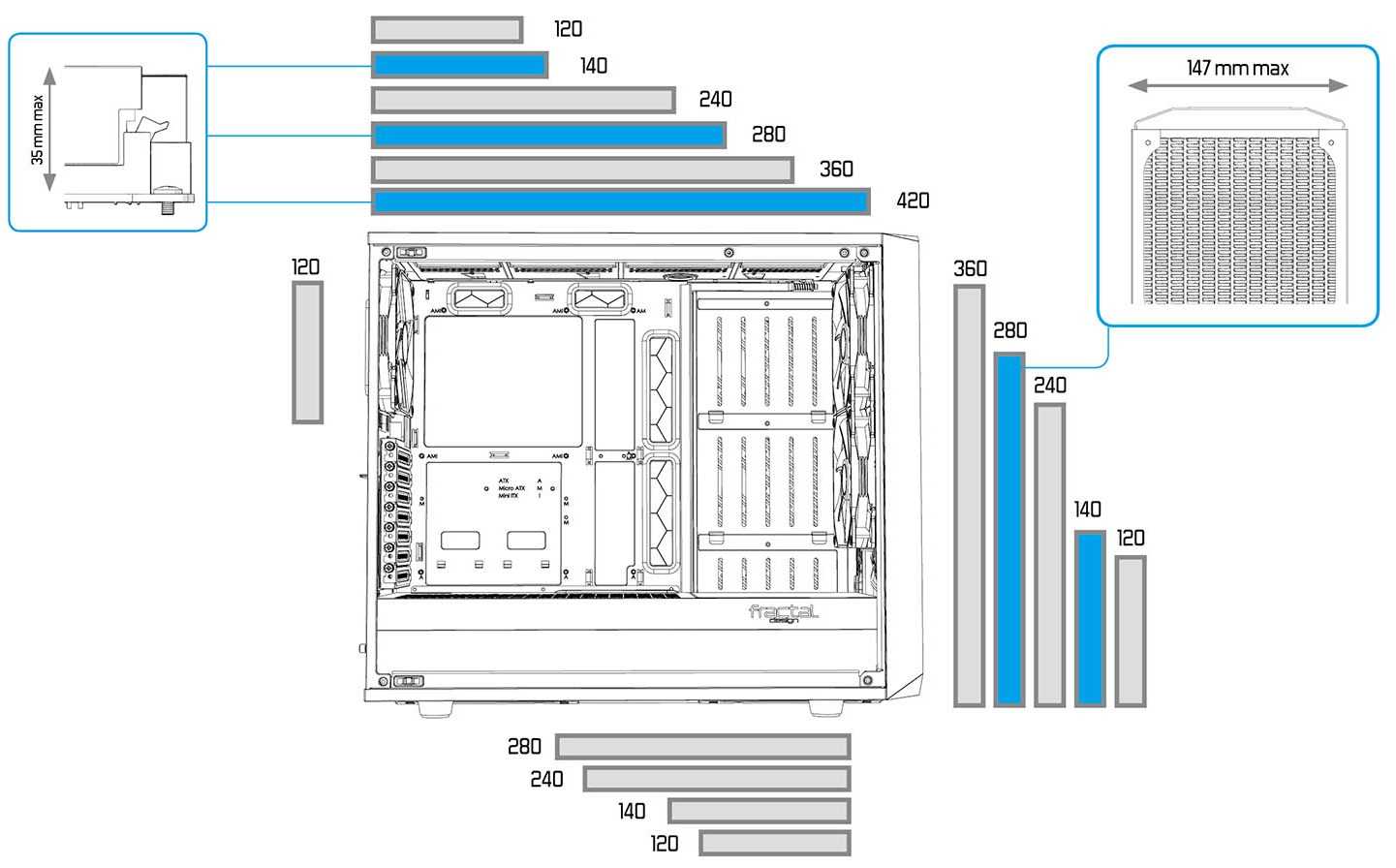

В целом, возможности корпуса в плане повышения эффективности охлаждения весьма высоки. Общее количество устанавливаемых вентиляторов может достигать 9 штук, …
… а радиаторов — 4 шт., причем сверху поддерживается установка радиаторов до 420 мм, а спереди — до 360 мм. Правда при установке радиаторов сверху есть ограничение на высоту компонент материнской платы (до 35 мм), а спереди ширина «крупных» радиаторов не должна превышать 147 мм. Так что видно, что корпус «оптимизирован» под установку жидкостных систем охлаждения.

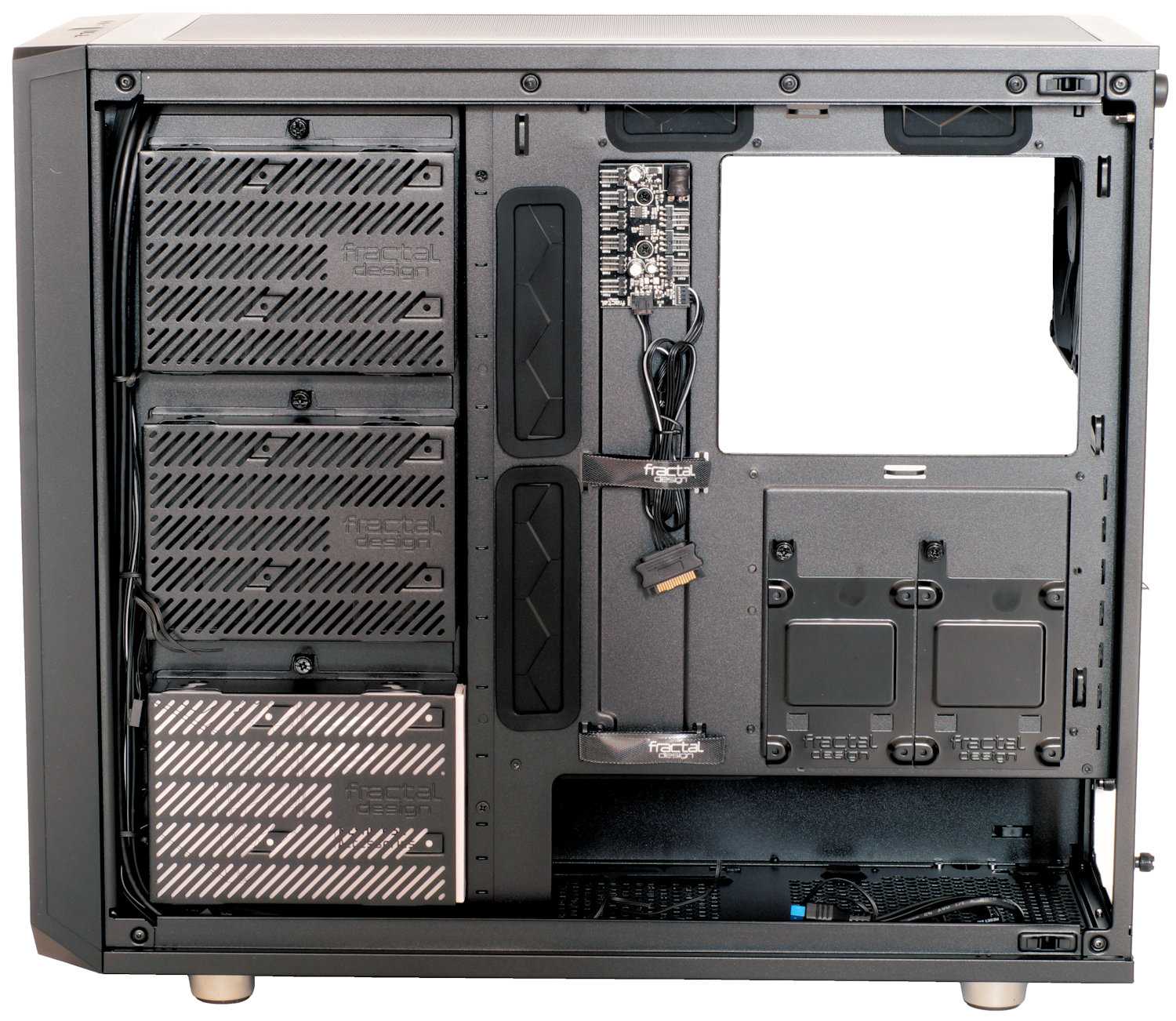

Что касается пространства за поддоном, то его должно хватить, чтобы обеспечить прокладку кабелей. Здесь же находятся корзины под накопители.

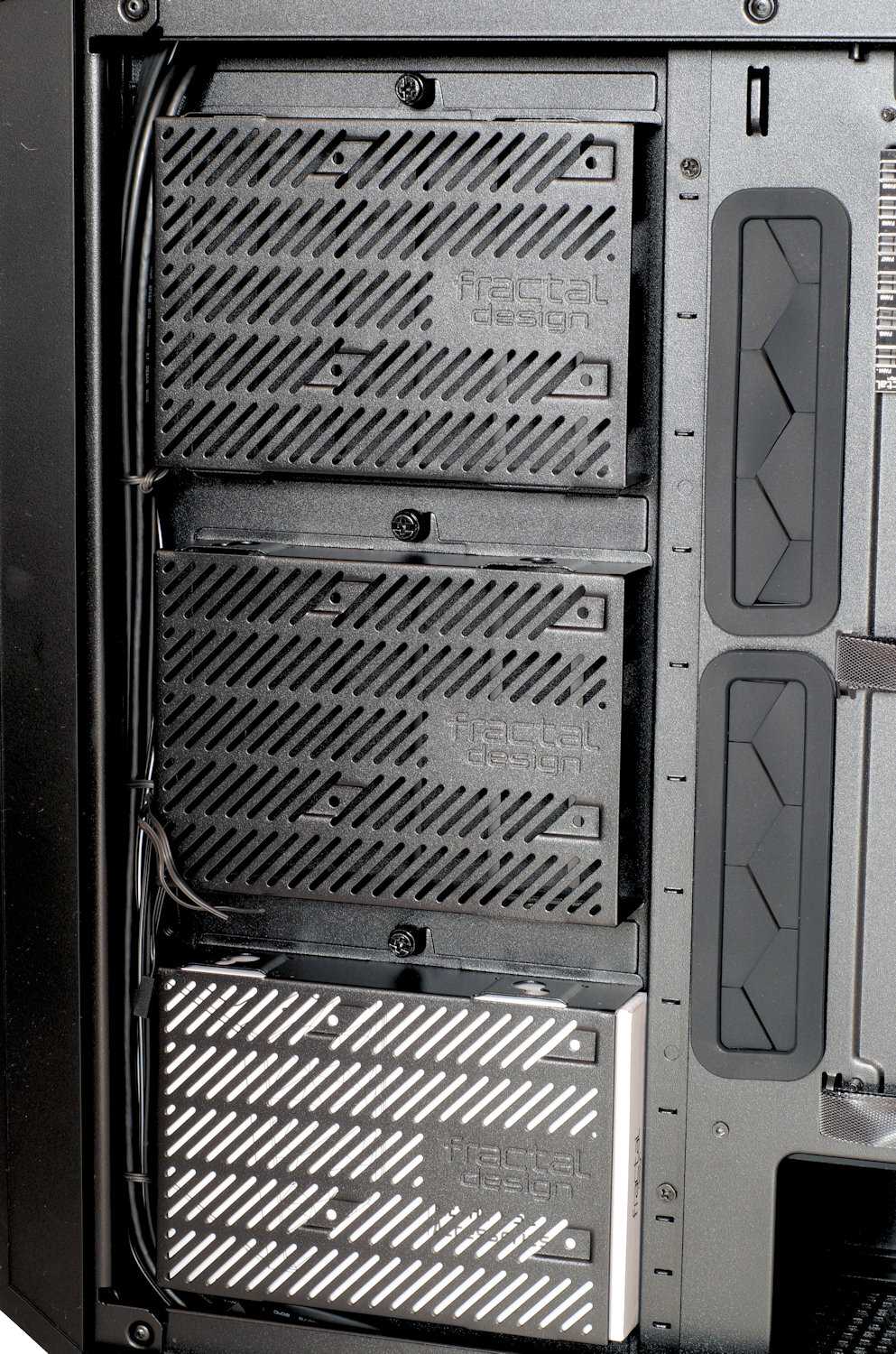

В левой части расположены три корзины под 3.5″ накопители (в одной из них зафиксирована коробка с аксессуарами).
Справа внизу обеспечивается доступ к кабелям блока питания, который может быть длиной до 300 мм или меньше, если ставить снизу радиатор, а чуть выше разместились салазки под два 2.5″ накопителя.

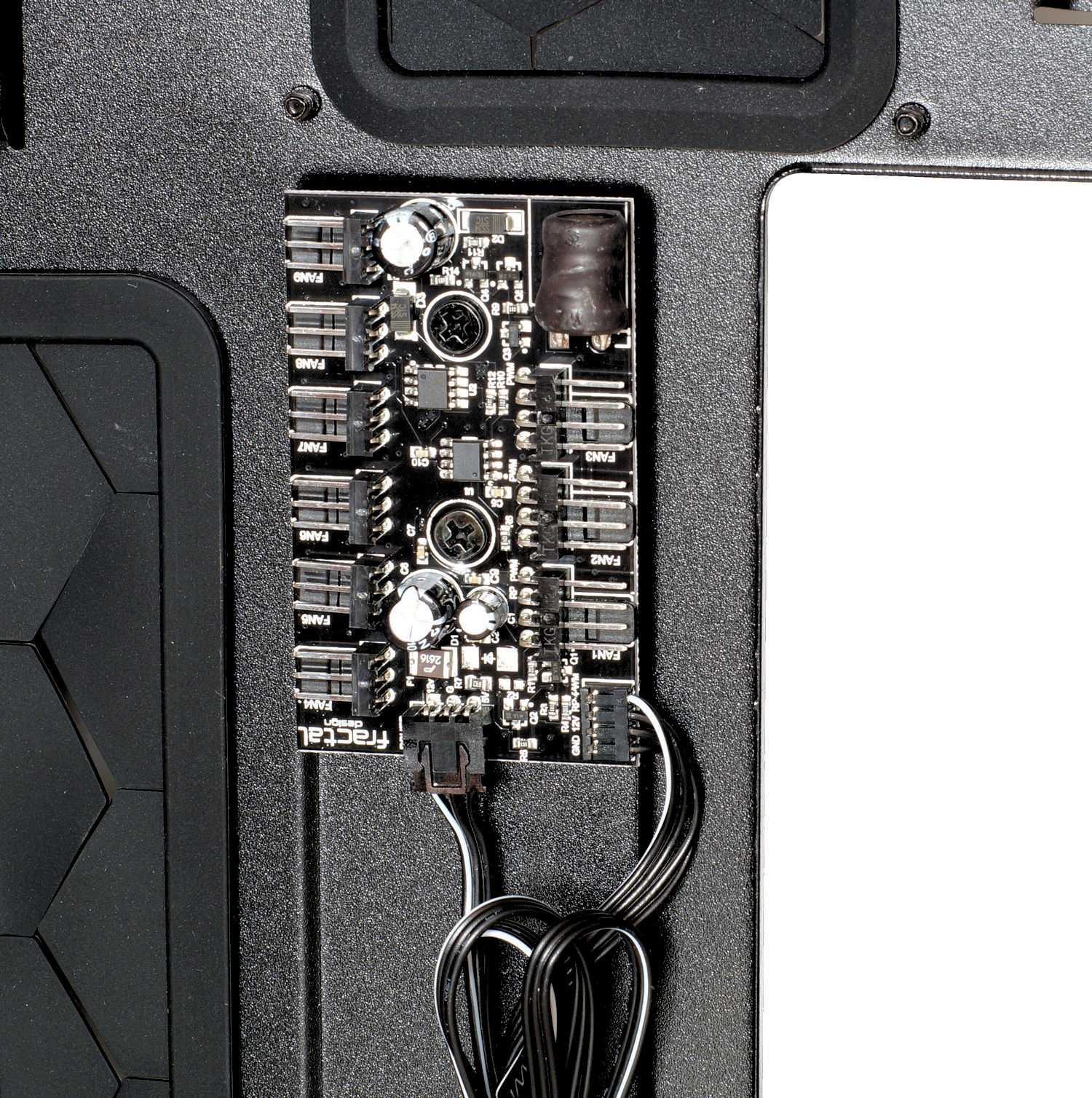

Корпус имеет продуманную конструкцию, и нужно отметить, что подключение 9-и возможных вентиляторов можно осуществить к штатному хабу, размещенному за поддоном вверху. Питание осуществляется с помощью SATA-разъема и хаб также может быть подключен к материнской плате 4-пин разъемом PWM для управления оборотами вентиляторов.
That Accessory Box Though
(Image credit: Tom’s Hardware)
The Meshify 2 comes with possibly the largest accessory box ever for a PC case. It’s unnecessarily enormous, becausemost of it is empty. Inside you’ll find the four additional HDD trays, a smaller accessory box with all the screws and bits, and a very detailed manual that covers all the case’s features and how to use them. At the time of writing this manual isn’t available online, but if you intend on building a system in this chassis that pushes it to its limits, the manual can be very helpful in planning your build to find the case’s possibilities and limitations.
The screws and bits include a ton of rubber grommets to mount the HDDs with, to ensure there is some vibration damping, and Fractal Design even goes so far to include one extra motherboard standoff to replace the central anchoring standoff, in case you want to replace it for one that you can turn a screw into. You’ll also find a screw to secure the tempered-glass side panel for when you need to transport the case without its box. And plenty of zip ties are also included.
