Fractal design meshify 2 compact review: understated excellence

Технические характеристики

• Серия: Meshify;
• Тип: Mid-Tower;
• Цвет: черный;
• Размеры: 475 мм (Высота) х 210 мм (Ширина) х 424 мм (Глубина);
• Вес: 7,7 кг;
• Материал: сталь, левая боковая закаленное стекло, правая боковая панель сталь;
• Поддержка материнских плат: mini ITX/micro ATX/ATX;
• Слотов расширения: 7;
• Количество устанавливаемых накопителей:
• Лотки для 5.25″ накопителей: Нет;
• Лотки для 2.5″/3.5″ накопителей: 2 шт. (в комплекте 2 шт.);
• Лотки для 2.5″ накопителей: макс. 4 (в комплекте 2 шт.).
• Система охлаждения:
  • Места под вентиляторы:
    • Общее количество устанавливаемых вентиляторов: 7 x 120 мм или 4 х 140 мм и 2 х 120 мм;
    • Спереди: 3 х 120 мм или 2 х 140 мм (предустановлены 2 x Dynamic X2 GP-14);
    • Сверху: 2 х 120/140 мм;
    • Снизу: 1 х 120 мм (без корзины HDD);
    • Сзади: 1 х 120 мм (предустановлен 1 x Dynamic X2 GP-12).
  • Места под радиаторы СЖО:
    • Спереди: один до 280/360 мм;
    • Сверху: один до 240 мм;
    • Сзади: один 120 мм;
    • Снизу: один 120 мм (без корзины HDD).
• Противопылевые фильтры: низ, перед, верх;
• Панель ввода-вывода: 2 x USB 3.0, 1 x USB 3.1 Gen 2 тип-C, 2 x 3.5 мм миниджек (наушники/микрофон), кнопки питания и сброса;
• Блок питания: стандартный ATX (в комплект не входит);
• Ограничение по высоте кулера: до 169 мм;
• Ограничение по длине плат расширения: до 341 мм (360 мм без передних вентиляторов);
• Ограничение по глубине блока питания: до 200 мм (с отсеком HDD и передним вентилятором);
• Пространство за поддоном: 17- 26 мм.

Learn more about the Fractal Design FD-C-MES2C-04

Model

Brand	Fractal Design
Series	Meshify 2 Compact
Model	FD-C-MES2C-04

Details

Type	ATX Mid Tower
Color	Gray
Case Material	Steel
With Power Supply	No
Power Supply Mounted	Bottom
Motherboard Compatibility	Micro ATX / ATX / Mini-ITX
Side Panel Window	Light Tinted Tempered Glass Window
LED	No
Dust Filters	Top PanelFrontBottom, Full Length

Expansion

Internal 3.5″ Drive Bays	2
Internal 2.5″ Drive Bays	2 included, 4 positions total
Expansion Slots	7

Front Panel Ports

Front Ports	1 x USB 3.1 Gen 2 Type-C, 2 x USB 3.0, Audio I/O, Power button, Reset button

Cooling System

Fan Options	Front: 3 x 120 or 2 x 140 mm (2 x Dynamic X2 GP-14 included)Top: 2 x 120/140 mmRear: 1 x 120 mm (1 x Dynamic X2 GP-12 included)Bottom: 1 x 120 mm (requires removal of HDD cage)
Radiator Options	Front: Up to 360/280 mmTop: Up to 240 mmRear: 120 mmBottom: 120 mm (requires removal of HDD cage)

Dimensions & Weight

Max GPU Length	360 mm (341 mm w/ front fan)
Max CPU Cooler Height	169 mm
Max PSU Length	200 mm (165 mm with HDD cage and front fan)
Dimensions (H x W x D)	18.70″ x 8.27″ x 16.69″17.91″ x 8.27″ x 16.22″ w/o feet/protrusions/screws
Weight	17.86 lbs.

Additional Info

Features

Iconic angular mesh front provides filtered airflow with a bold, stealth-inspired aesthetic Room for GPUs up to 360 mm with a 240 mm radiator in the top, or up to 360/280 mm front radiators with GPUs under 305 mmInstall up to 7x 120 mm or 4x 140 mm fans (1x 120 mm and 2x 140 mm Dynamic X2 fans included)Versatile and space-efficient ATX form-factor design offers the performance and capacity of much larger cases Open interior layout creates a smooth airflow path from front intake to rear exhaust Seamlessly integrated TG panel with steel frame support and bolt-free top-latching mechanismFully removable top panel and top fan bracket opens to provide excellent interior access and easy cable routingThree front USB ports including one USB 3.1 Gen 2 Type-C with fast charging and speeds up to 10GbpsHinged front panel allows for removal of front filters for extra air flow while maintaining filtration of the mesh frontRobust cooling capacity with seven fan positions and support for up to 360/280 mm radiatorsFlexible storage options supporting two 2.5”/3.5” drives and up to four SSDs (two SSD brackets included)New front nylon filter that can be removed for increased airflowEasy-to-clean filters on the front, top and base with full PSU coverage and convenient front accessImproved cable routing with three integrated cable alignment clips and six velcro straps Full length power supply shroud with two-part removable cover conceals drive cage and excess cabling for smooth airflow and a clean interiorSeven bridgeless expansion slots ensure obstruction-free connectionsFront radiator support: 120/140/240/280/360 mm (max 145 mm width)Top radiator support: 120/240 mm (max 40 mm MB component height)Rear radiator support: 120 mmBottom radiator support: 120 mm (requires removal of HDD cage)

Package Content

Meshify 2 Compact CaseUser manualAccessory box

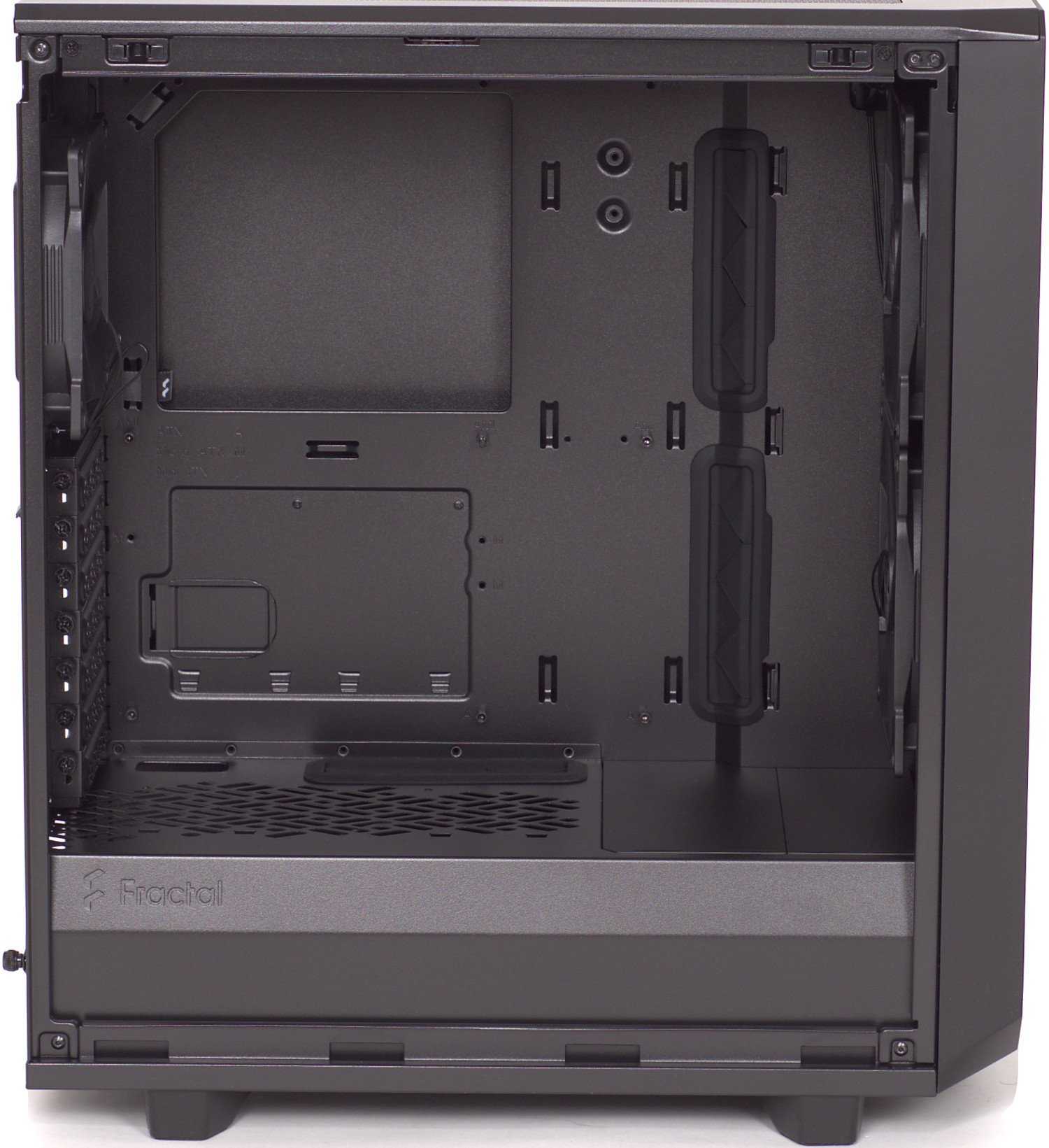

Внутренняя конструкция

Mid-Tower корпус Fractal Design Meshify 2 Compact представляет собой «уменьшенный» вариант модели Fractal Design Meshify 2, поэтому компоновка такая же, но при этом корпус имеет меньший диапазон максимальных значений. Так, в него можно установить материнские платы только до форм-фактора ATX, кулер высотой до 169 мм, видеокарту длиной до 341/360 мм (с передними вентиляторами/без них).

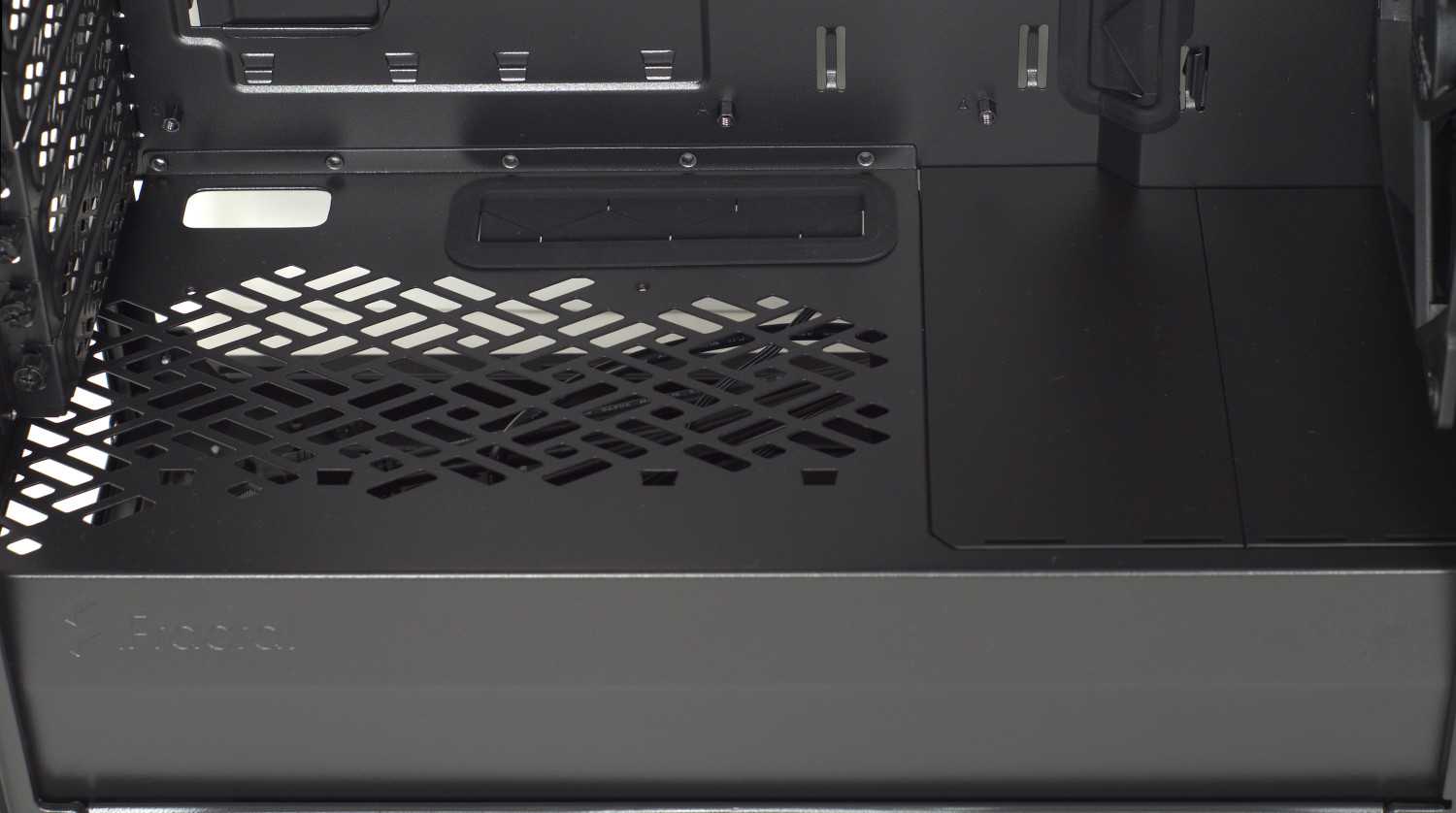

В области размещения блока питания кожух имеет перфорацию и окна для вывода кабелей к материнской плате. Что касается передней части, то изначально установлены пластиковые заглушки, которые при необходимости демонтируются и в данные позиции ставится вентилятор/радиатор.

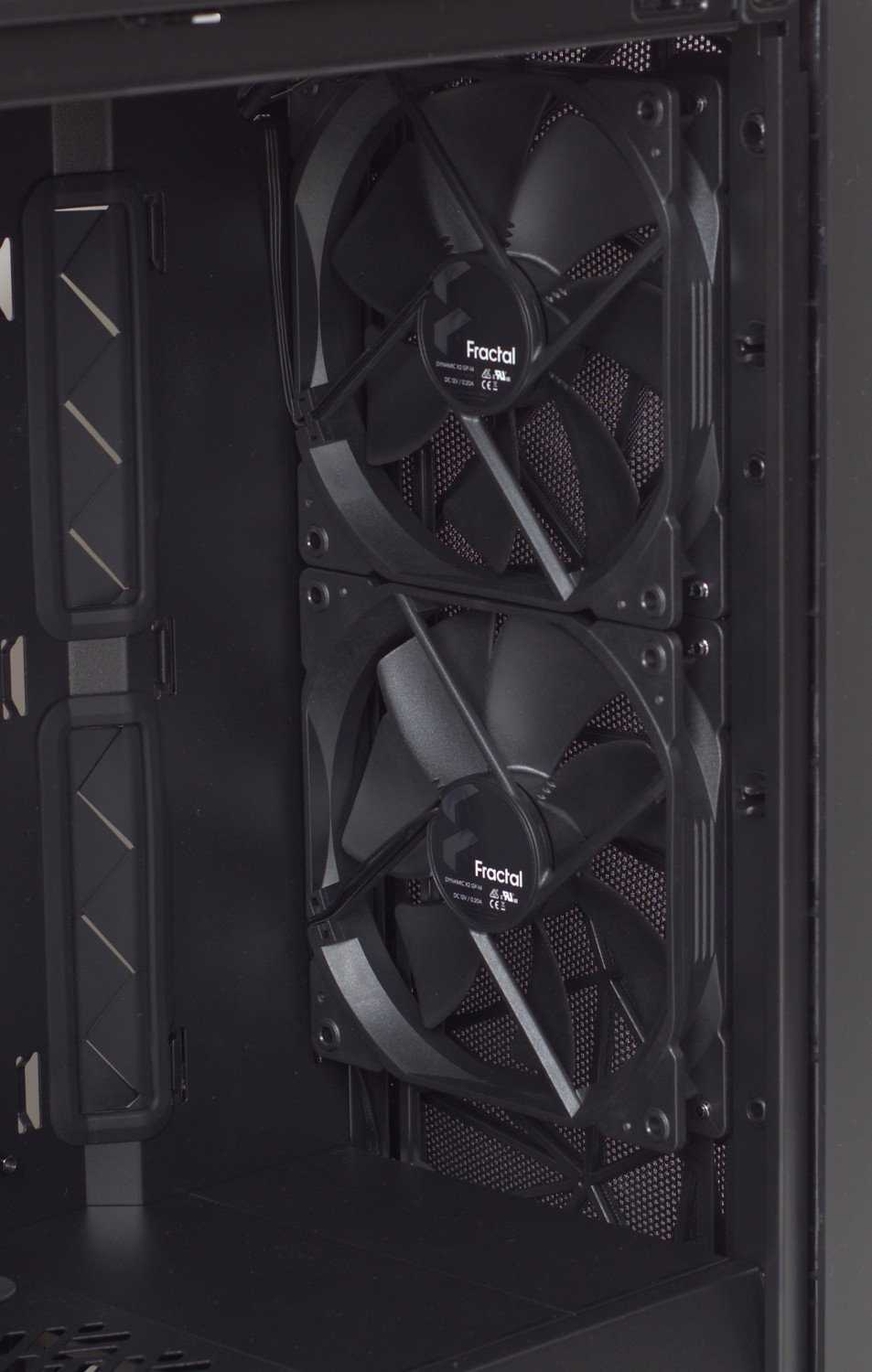

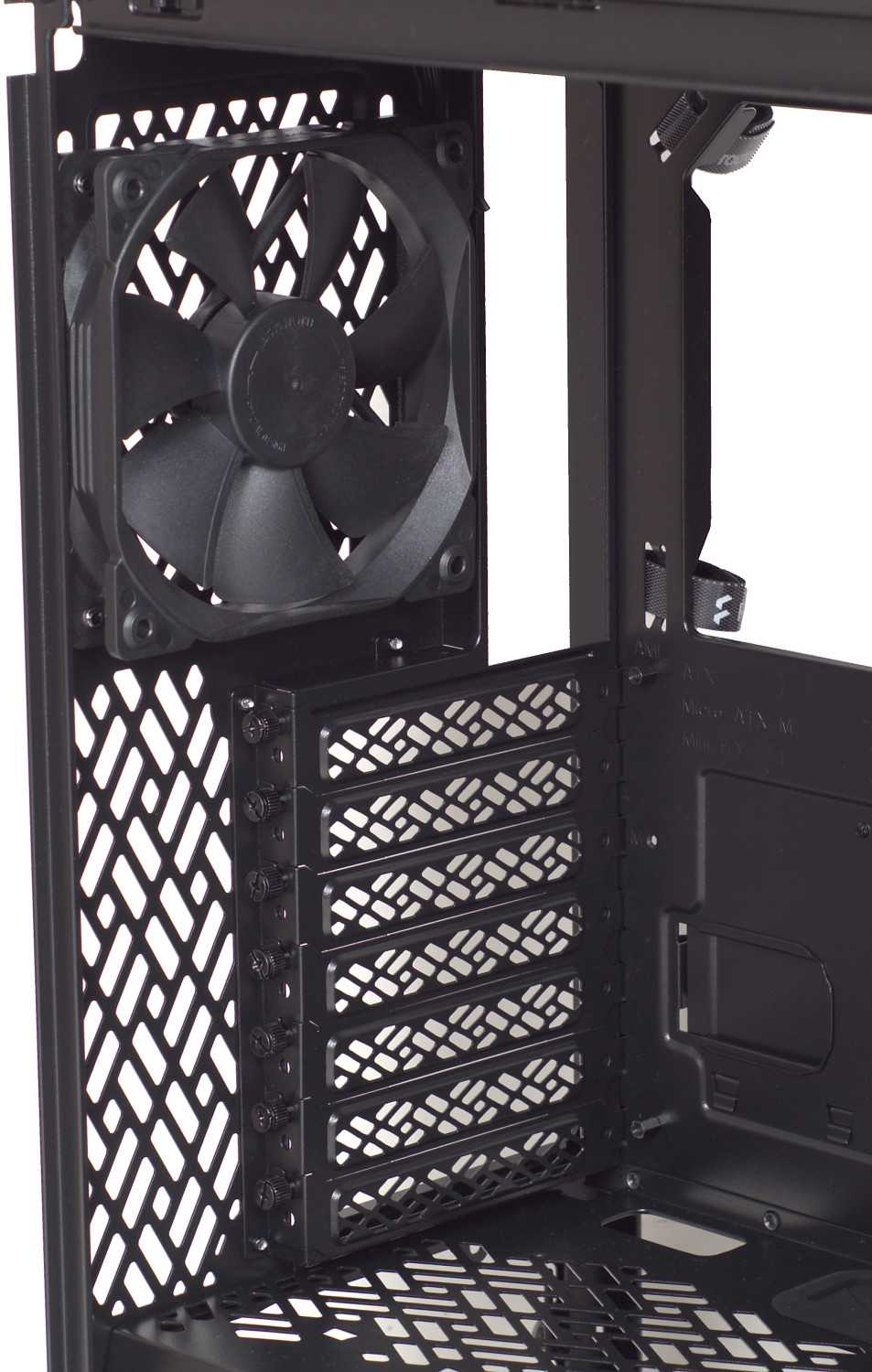

Для лучшей вентиляции в корпусе уже предустановлены три вентилятора: на задней стенке стоит 120 мм вентилятор Dynamic X2 GP-12 (1200 rpm), а на передней два 140 мм вентилятора Dynamic X2 GP-14 (1000 rpm). Единственное, что придется учитывать, так это необходимость наличия на материнской плате трех разъемов подключения, так как хаба для подключения вентиляторов корпус не имеет.

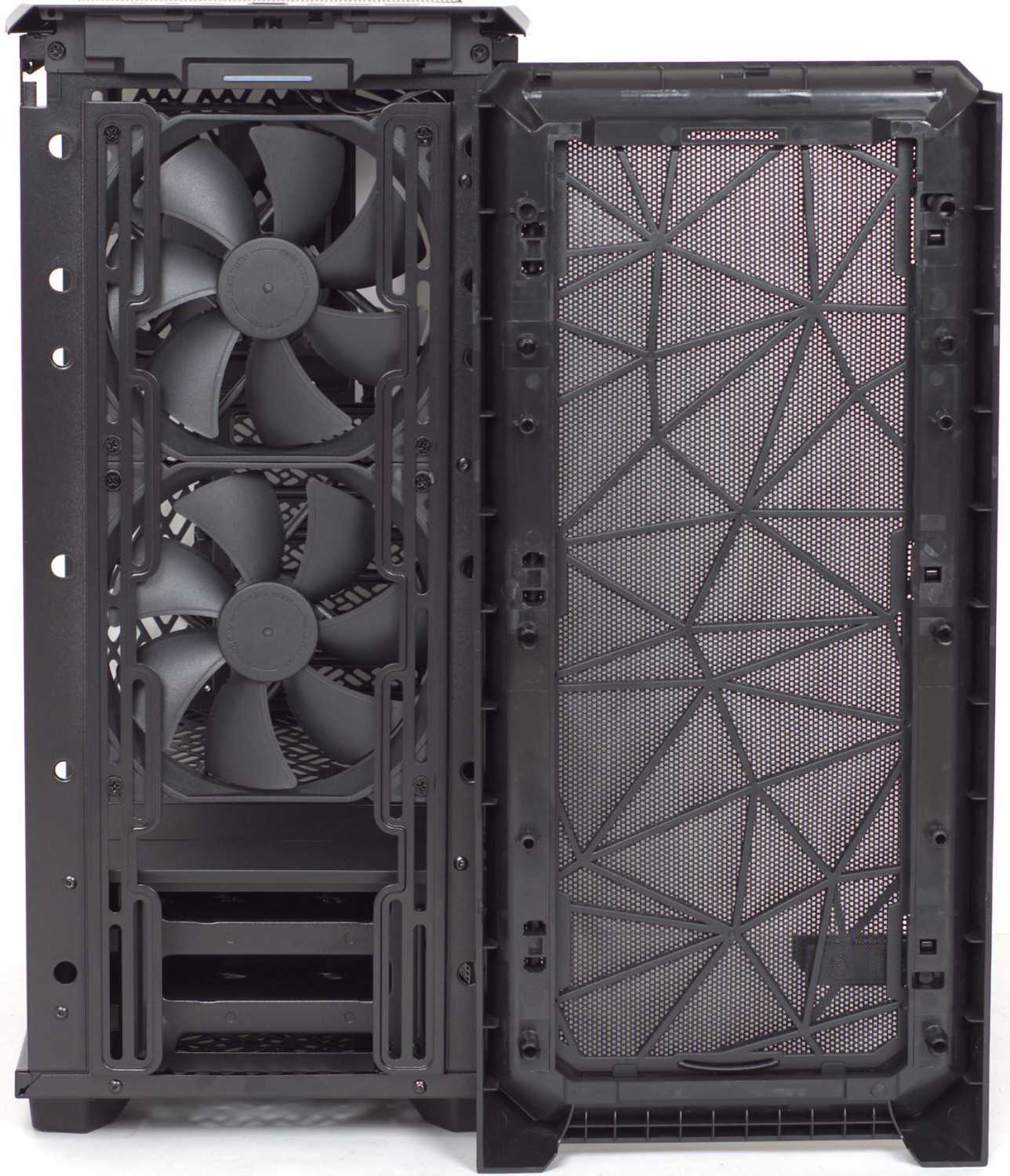

Доступ к передним вентиляторам осуществляется путем демонтажа лицевой панели. Посадочные отверстия допускают монтаж до трех 120 мм вентиляторов или двух 140 мм, либо радиатора системы жидкостного охлаждения (СЖО) до 280/360 мм.

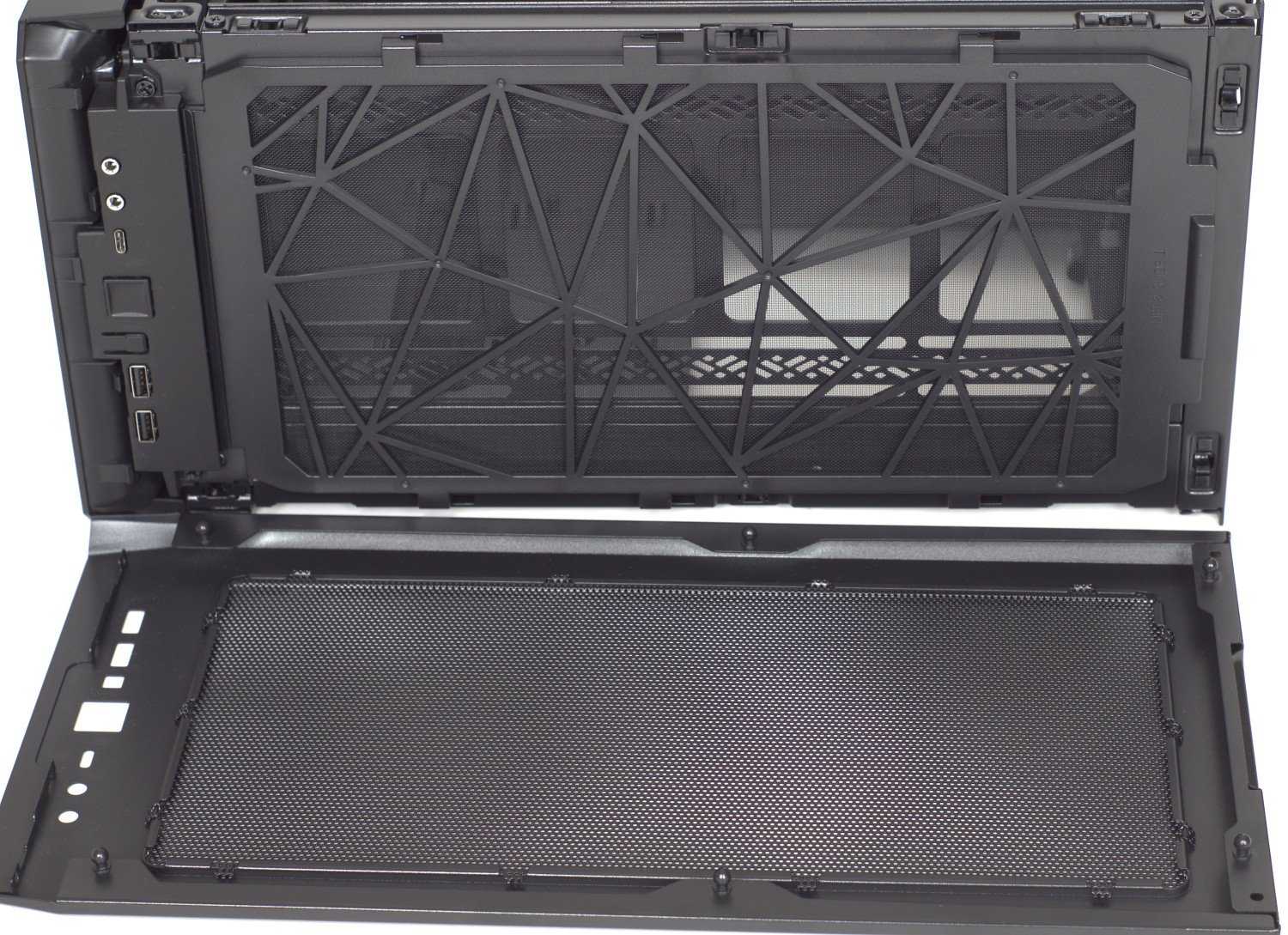

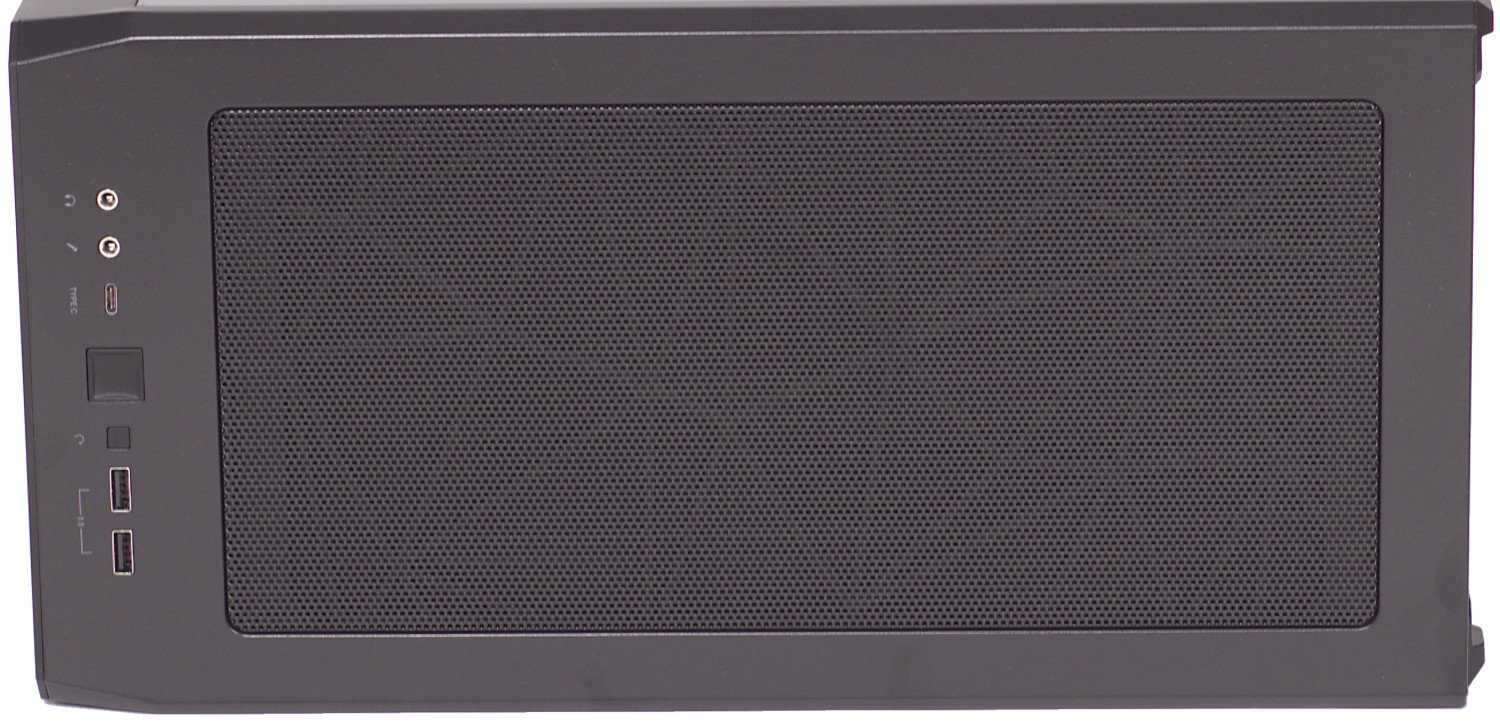

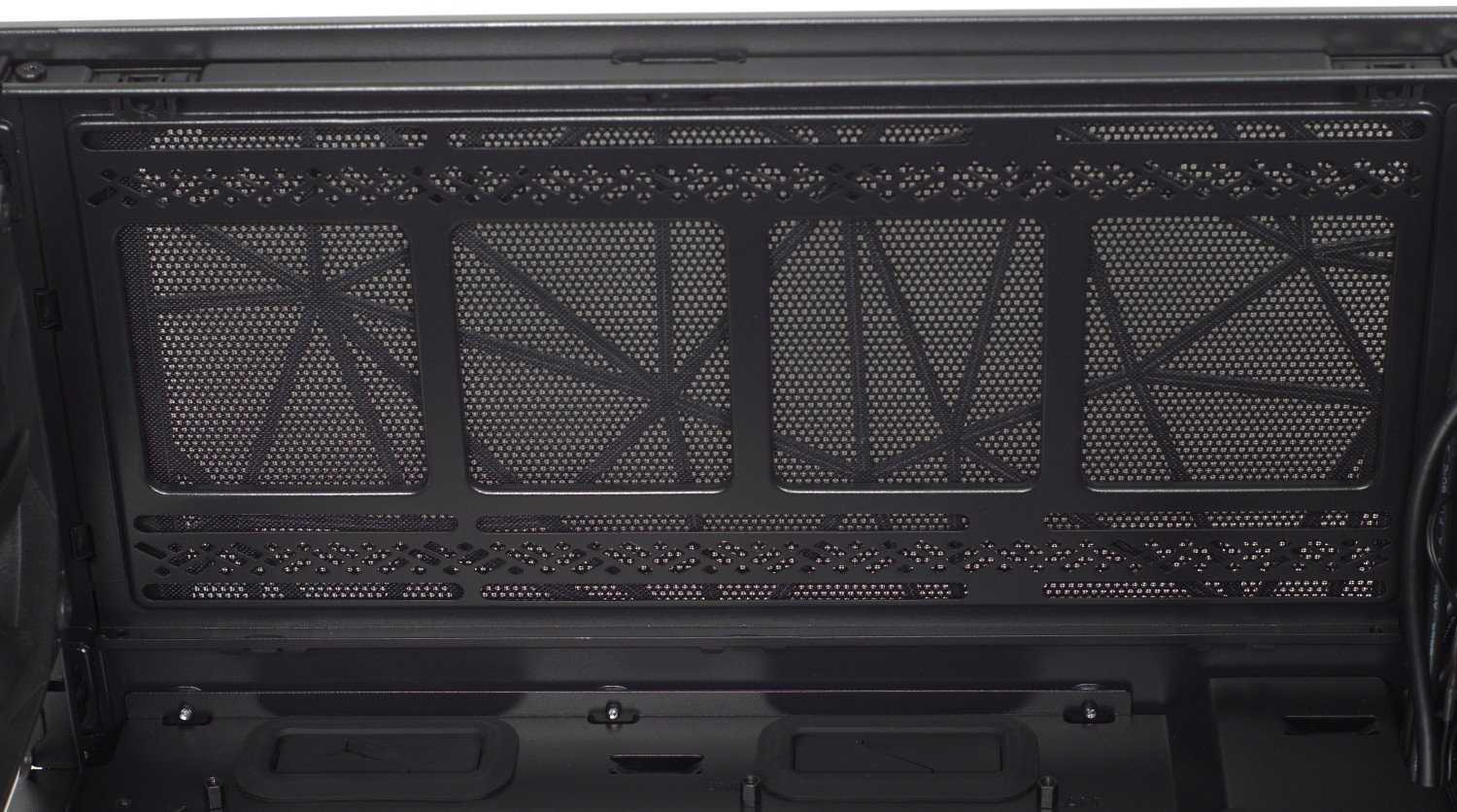

Верхняя панель корпуса легко демонтируется и на ней установлен легкосъемный противопылевой фильтр.

Сверху допускается монтаж до двух 120/140 мм вентиляторов или 240 мм радиатора СЖО.

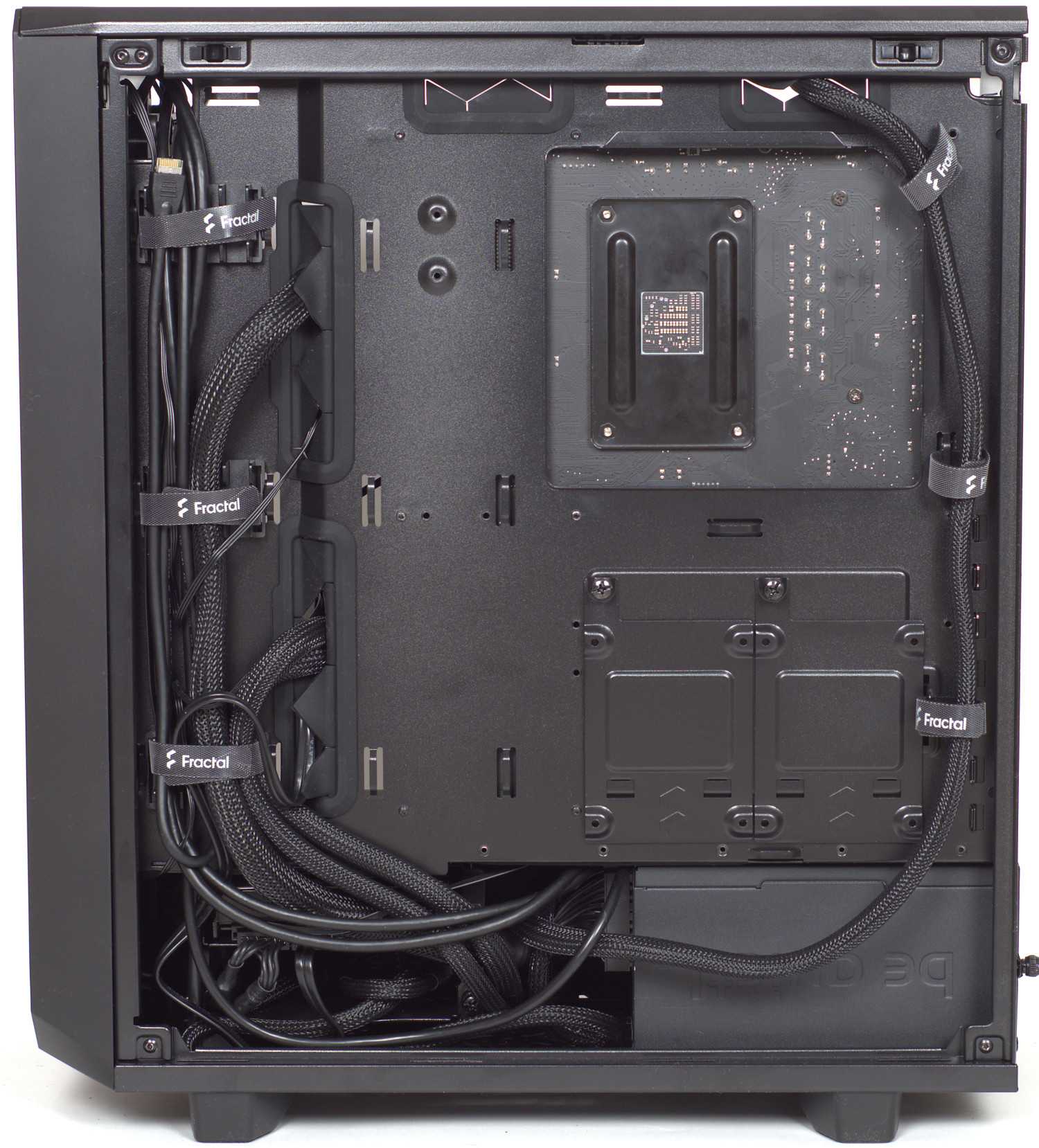

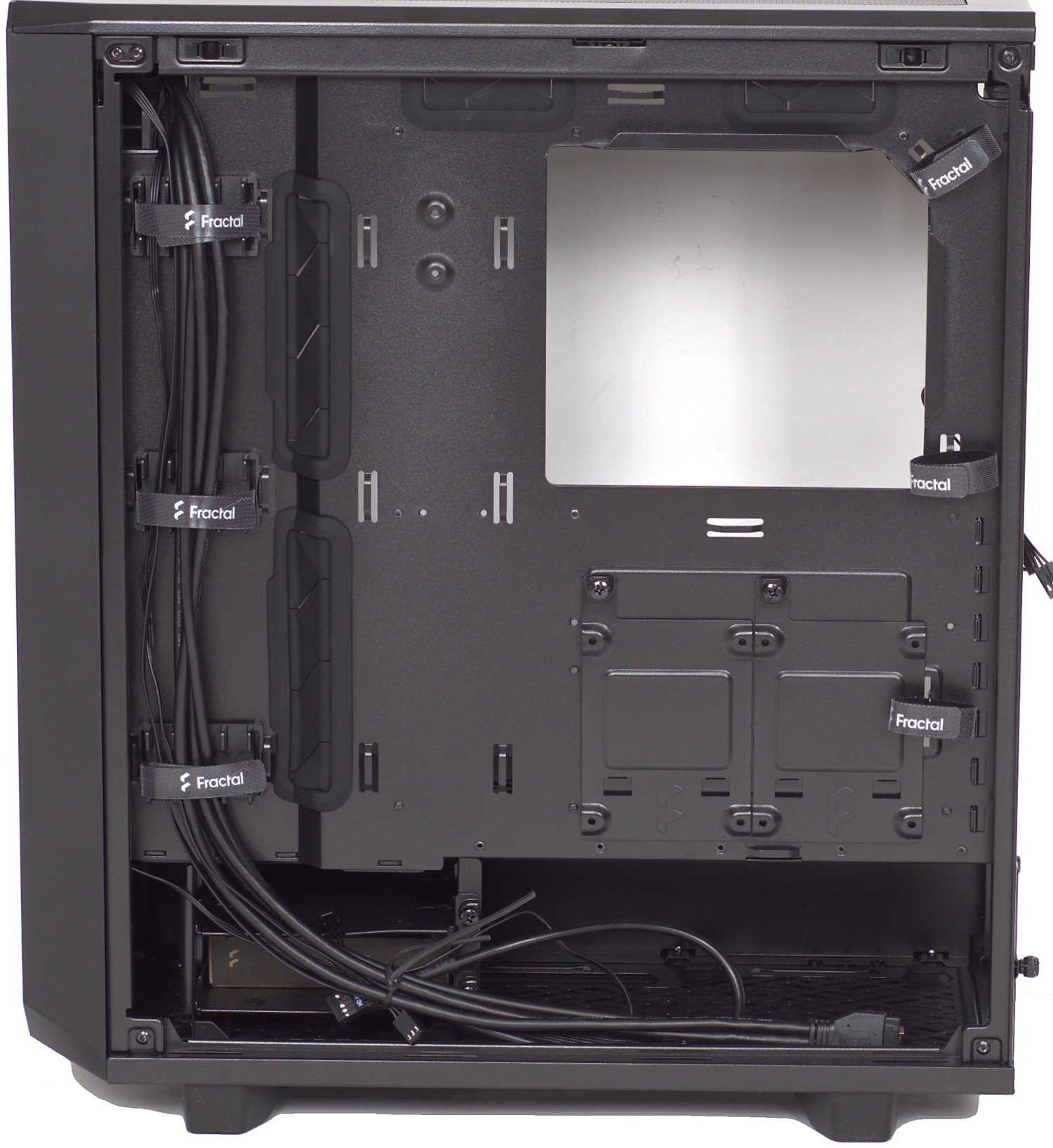

Весьма неплохо организовано пространство за поддоном.

Имеются пластиковые направляющие для укладки кабелей в левой части и по три стяжки на липучках с каждой из сторон. В левой части поддон углублен, что позволяет укладывать толстые кабели.

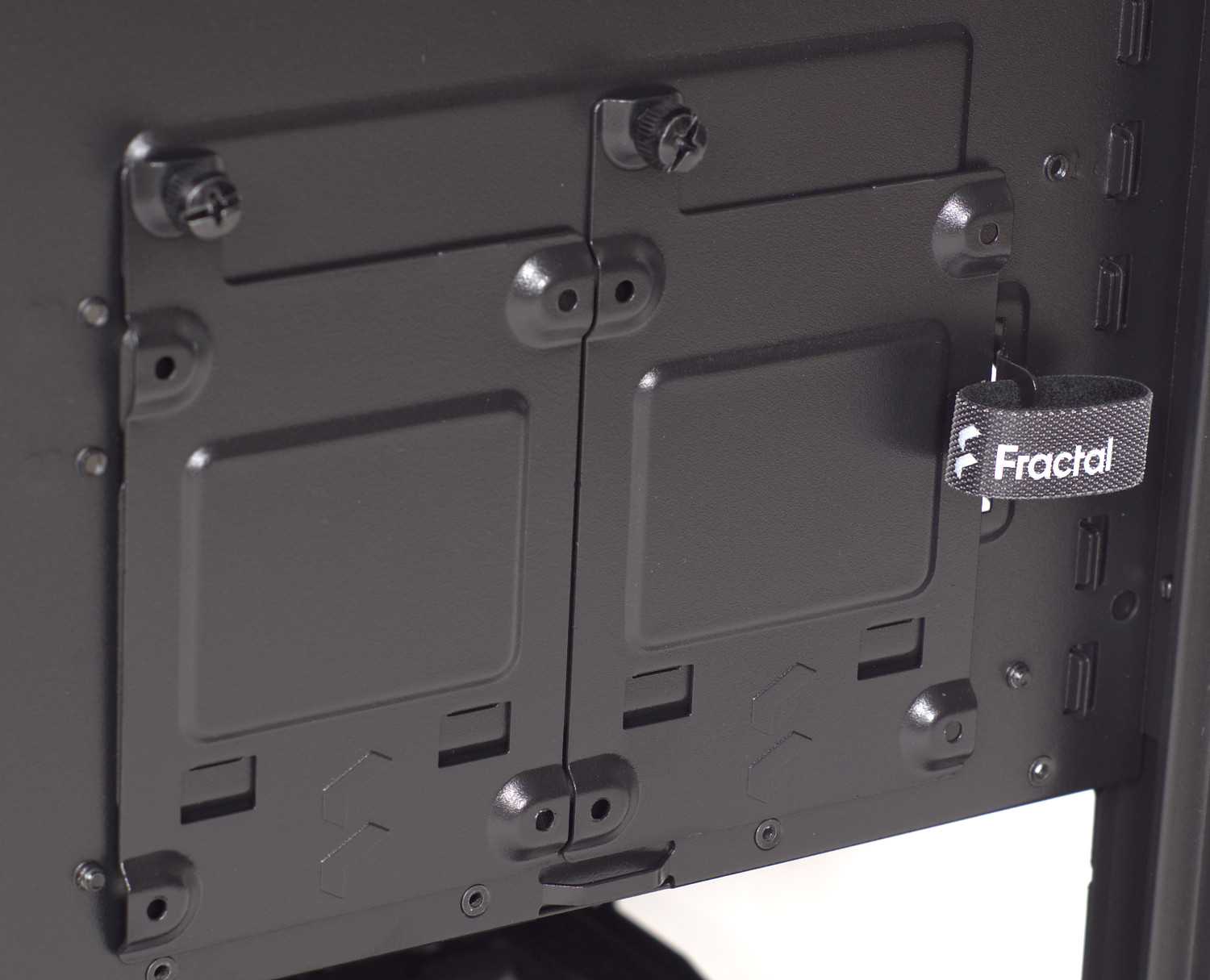

Что касается накопителей, то на поддоне имеется два посадочных места под 2.5″ накопителя и …

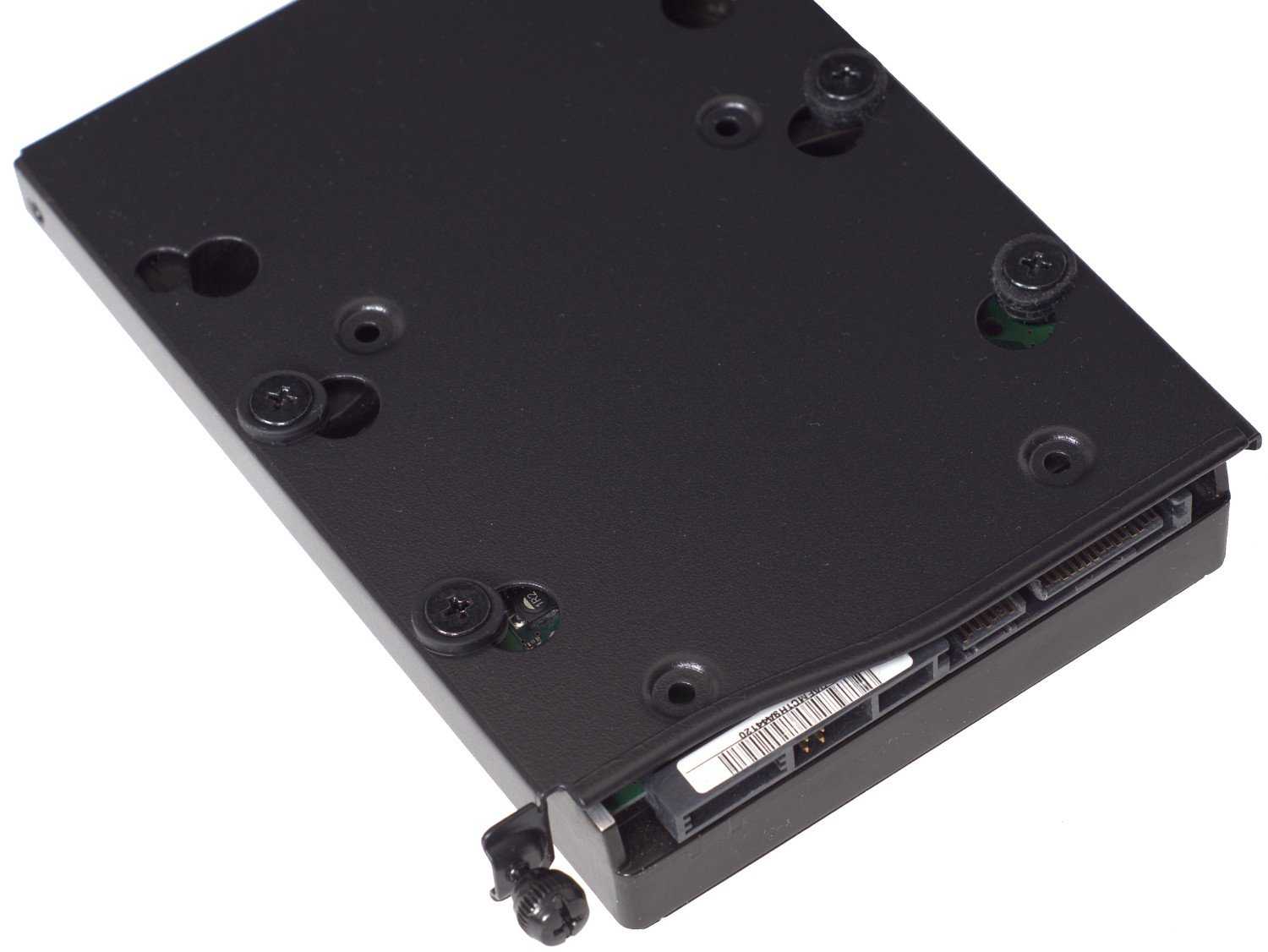

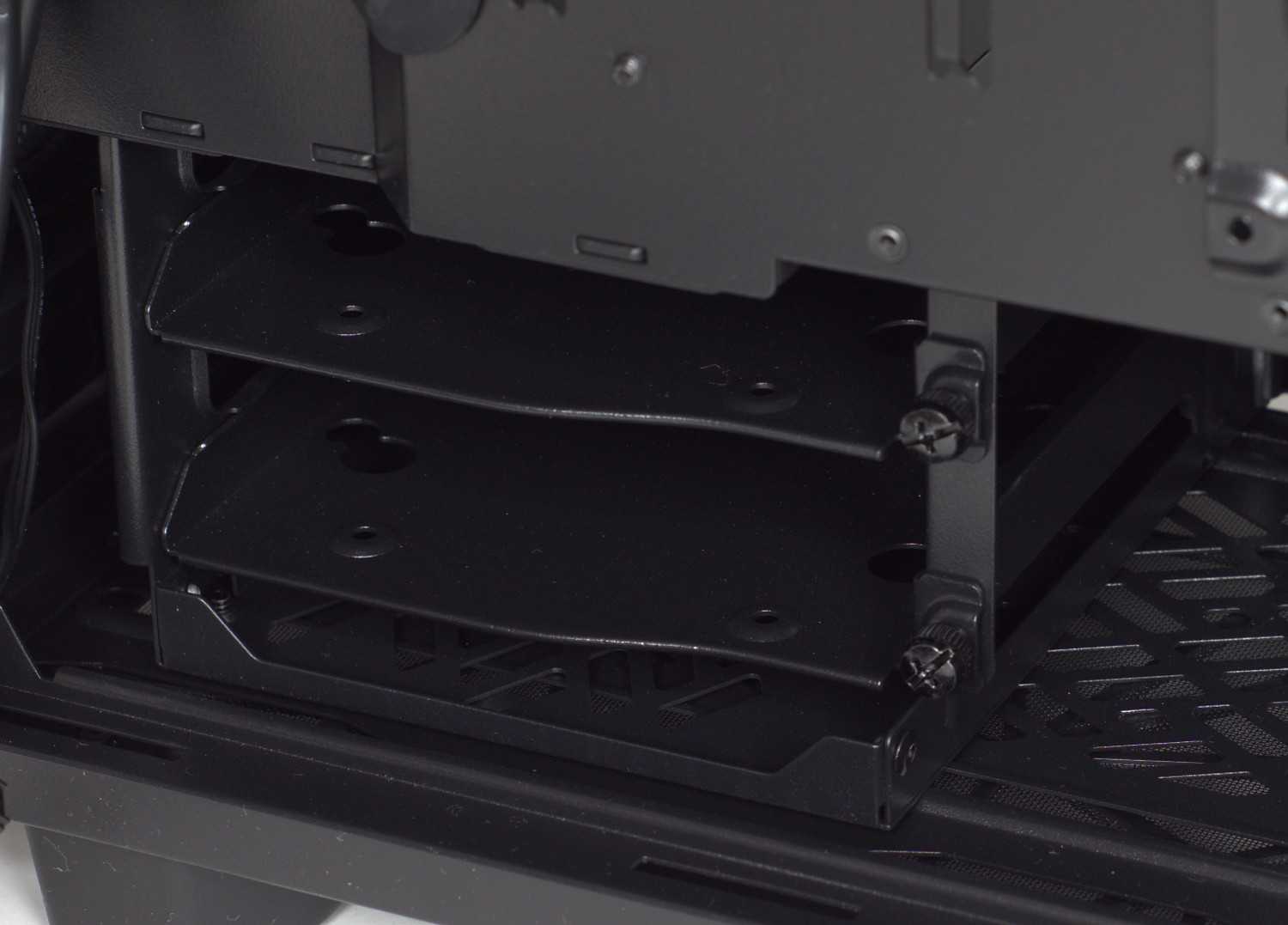

… внизу находятся два места под 2.5″/3.5″ накопителя.

ATX блок питания ставится на мягкие демпферы и его глубина может быть до 200 мм.

The Design: Rumpled Metal Never Looked So Good

The Meshify 2 Compact features a Fractal-signature front panel, with contours that form a rough but geometric surface. It looks like someone grabbed a sheet of metal mesh and gave it a proper beating with a triangle-headed hammer, and its asymmetrical design makes the case look unique and a bit edgy.

As this panel is entirely built out of a metal mesh, air will be able to pass straight through into the case with ease, and a pair of Fractal Design’s 140mm Dynamic X2 GP-14 fans mounted just behind the front panel help to accelerate the flow. That’s a nice change from many recent cases from NZXT or Razer, which feature solid front panels.

The top panel also comprises a large section of metal mesh to permit air to flow in or out from that direction. It’s not entirely mesh, like the front panel, and Fractal Design opted to install the “front” I/O panel up here, which consists of two USB 3.0 ports, one USB 3.1 Gen 2 port, separate microphone and headphone/audio-out jacks, and the usual power and reset buttons.

Similar Products

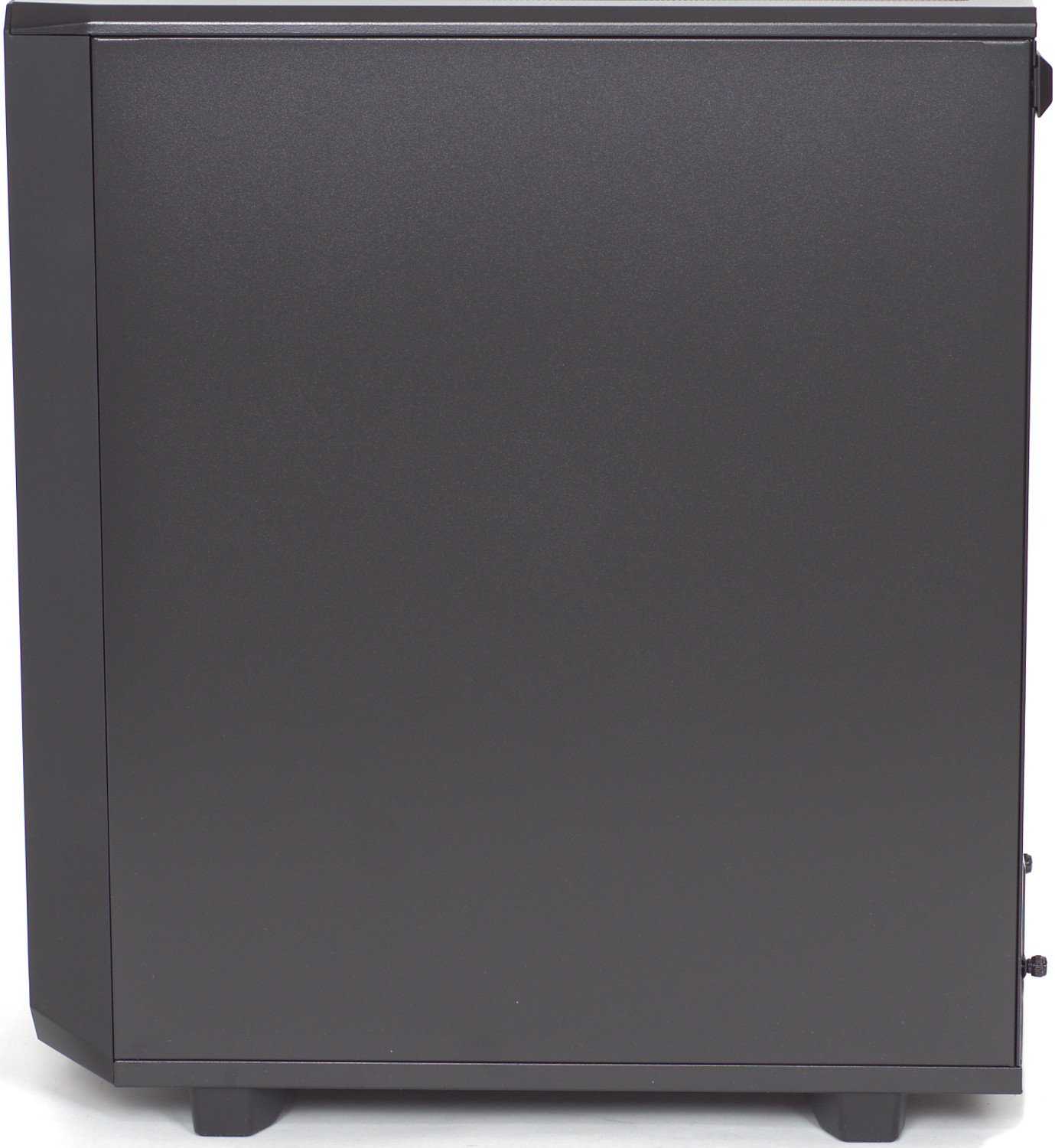

The panel on the right side of the case is a simple sheet of steel, while the left panel on our review unit is constructed out of tempered glass. Fractal Design also offers an alternative version of the Meshify 2 that omits the glass and has steel panels on both sides, but other than that, the two cases are identical.

Both side panels use a screwless mounting system, though they aren’t particularly easy to remove. The panels come off by simply pulling them toward you, from the top, and each panel has a rubber grip to help make this easier. Being a little hard to remove may actually be a good thing. From my experience with the case, it seems highly unlikely that these panels would ever fall off by accident, and while removing them takes a little muscle, this still feels easier than dealing with screws and keeping a glass panel stable after removing the last one.

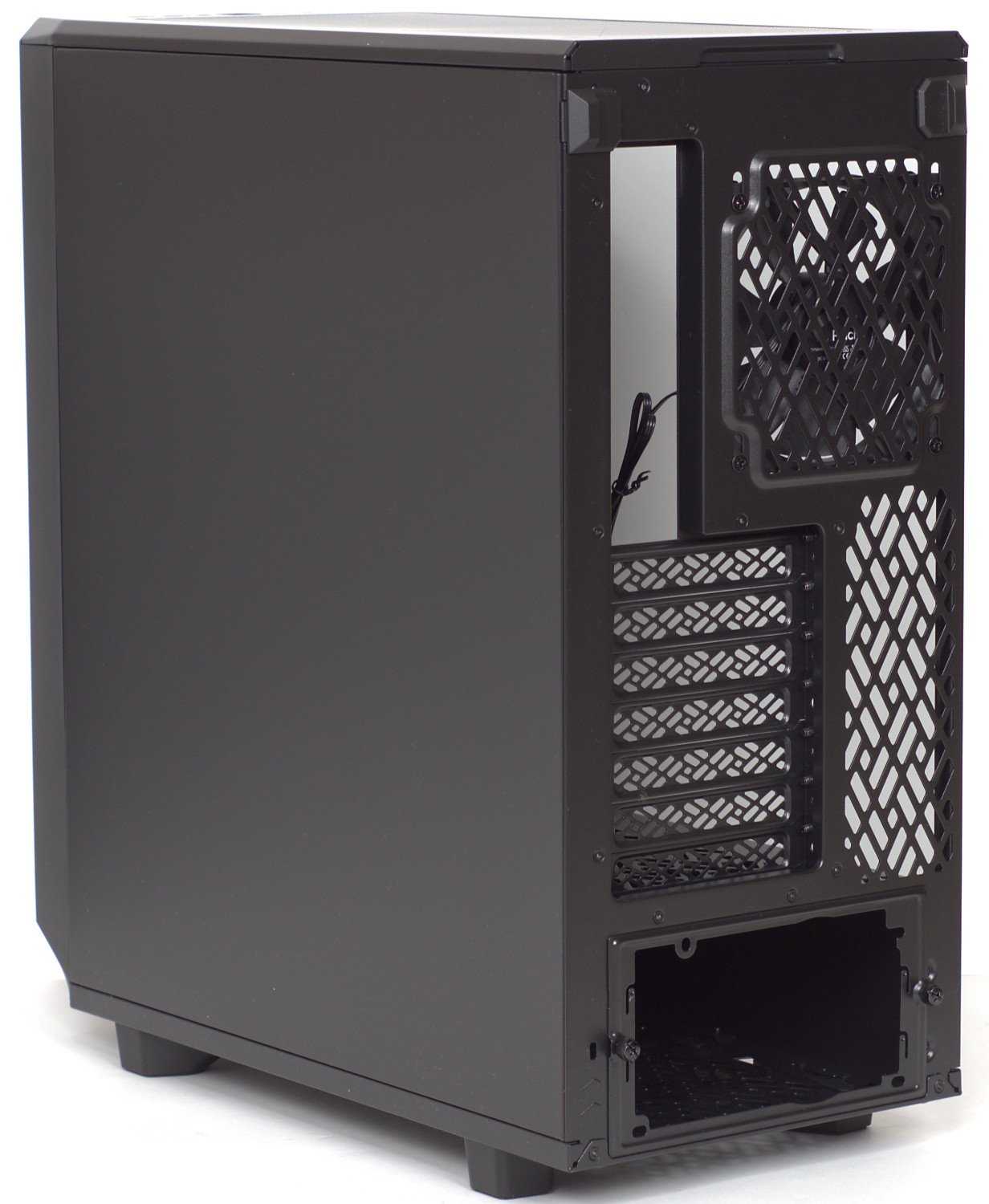

The back of the case is also designed to permit air to flow easily out of the case. A fan comes pre-installed here, as well, though this one is a slightly smaller Fractal Design Dynamic X2 GP-12(Opens in a new window) model. Three fans aboard is generous; the much pricier Razer Tomahawk ATX linked above ships with just one.

The case also feels quite light for its size (20.5 by 9.7 by 20.5 inches, HWD) and given the glass side. Though this may just be observation bias on my part, as I’ve mostly worked with cases larger than the Meshify 2 Compact lately, the reliance on mesh for parts of the front and top definitely reduces the weight, even though the metal panels and frame are steel. Either way, the case weighs just about 17 pounds empty.

Результаты тестирования

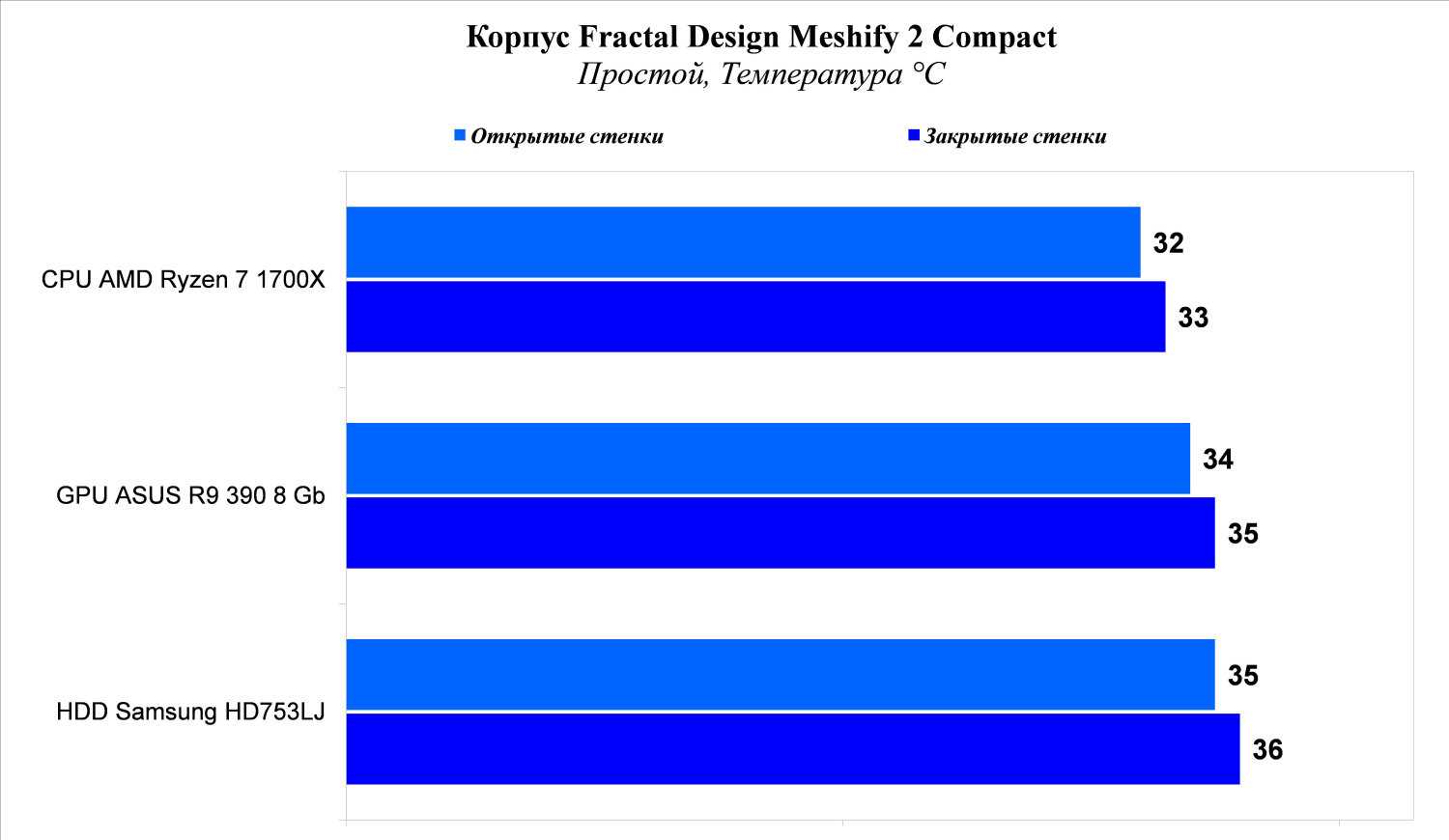

Нагрев компонент. Простой системы.

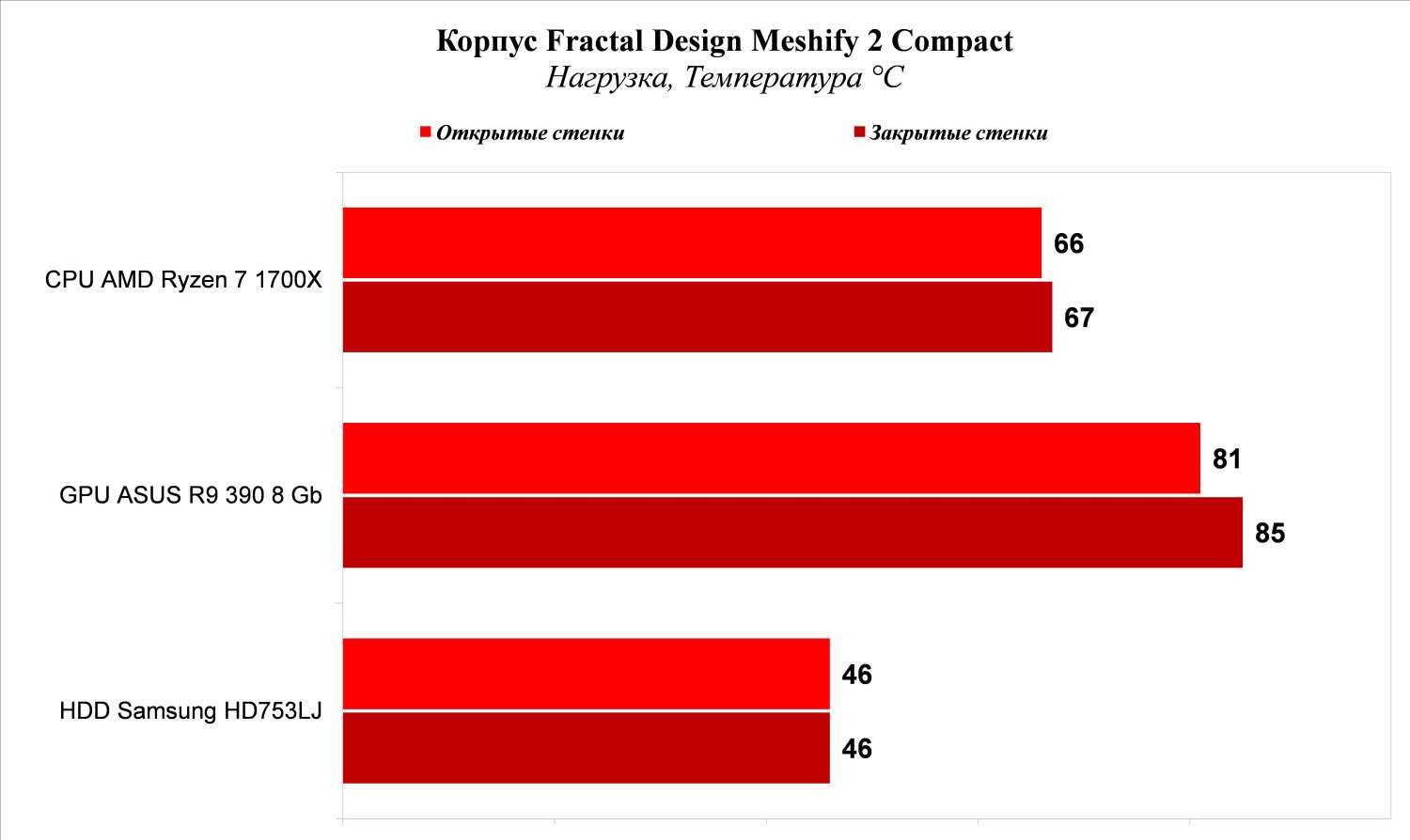

Нагрузка системы.

Результаты говорят сами за себя: продувка центральной зоны у корпуса Fractal Design Meshify 2 Compact очень хорошая. Так, разница в результатах с закрытыми и открытыми боковыми стенками составляет: для процессора AMD Ryzen 7 1700X – 1 °С, для видеокарты ASUS Radeon R9 390 8Gb – 4 °С. Весьма неплохие показатели. И только пространство под кожухом осталось без активного охлаждения в штатной конфигурации, жесткий диск Samsung HD753LJ, перекрываемый кабелями, нагревается более высокого значения 46 °С, что исключает использование нескольких накопителей в нижней корзине, так они просто будут греть друг друга.

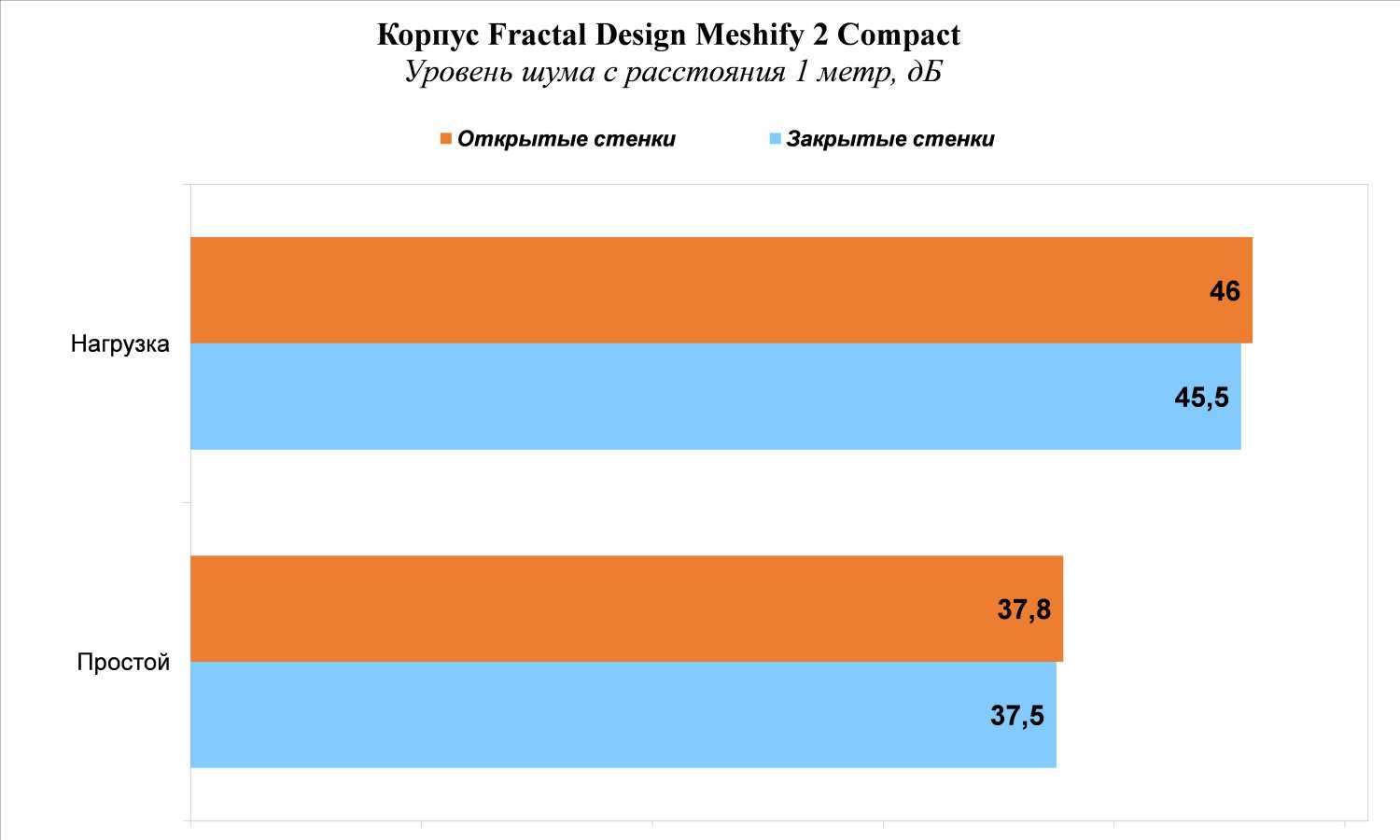

Уровень шума.

Использование трех вентиляторов в корпусе сказалось на уровне шума. В простое работа корпусных вентиляторов на их максимальных оборотах в Mid-Tower корпусе Fractal Design Meshify 2 Compact слышна достаточно хорошо, но не сильно «напрягает». Нагрузка показывает, что корпус не так сильно гасит уровень шума, что объясняется особенностями конструкции, направленной на достижение лучшей вентиляции, и, как следствие, будут хорошо слышны звуки работающих систем охлаждения процессора и видеокарты.

Cooling

(Image credit: Tom’s Hardware)

You can fit up to a 240mm AIO at the top of the case, along with up to a 360mm AIO at the front. The PSU shroud will be in the way of longer radiators on the intake, but it has removable pieces to make space for bigger coolers. Just note that if you do install a large radiator at the front, you’ll have to bump the HDD tray to make space. That said, 280mm radiators will fit fine without this sacrifice.

Of course, the Meshify 2 Compact’s strength is in cooling. The chassis comes from the factory with two 140mm fans on the intake and one 120mm fan at the rear exhaust, which is very complete indeed. That’s more than most cases, but it should be for $110.

Image 1 of 2

(Image credit: Tom’s Hardware)

Image 1 of 2

(Image credit: Tom’s Hardware)

Image 1 of 2

Filtration is provided on every possible intake location, including the top exhaust. The front filter is easily removed by swinging the door open, pulling it out of its hinge, and then removing the filter. You can access the top filter by pulling off the top panel from the rear.

(Image credit: Tom’s Hardware)

Another detail we appreciate is the bottom filter, as it’s removable from the front of the case. If you’re like us and have the back of your PC stuck near a wall, you know how annoying it can be to have to move the entire chassis to get to the PSU’s filter.

Тестовый стенд и методика тестирования

• Центральный процессор: AMD Ryzen 7 1700X;
• Система охлаждения: Noctua NH-D15 (с одним вентилятором);
• Термопаста: ARCTIC MX-2;
• Материнская плата: MSI X370 GAMING PRO CARBON;
• Оперативная память: DDR4-3000 2×8 Gb Kingston HyperX Savage HX430C15SB/8;
• Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
• Накопители:
  • SSD: HP EX900 500 Gb NVMe;
  • Жесткий диск: Samsung HD753LJ (7200 rpm);
• Корпус: Fractal Design Meshify 2 Compact;
• Блок питания: be quiet! Straight Power 11 650W (650 Вт).

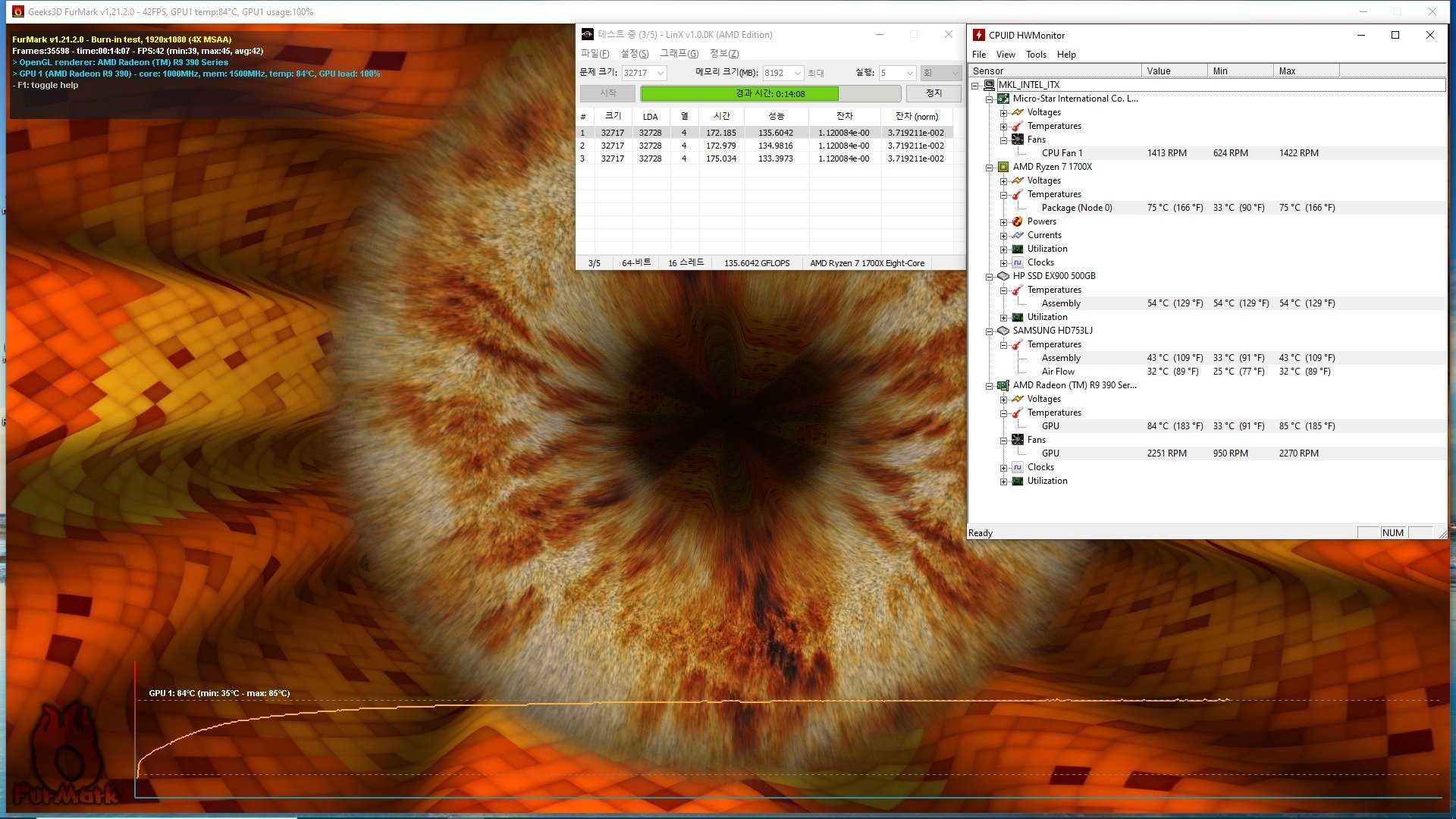

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 26,2 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми стенками и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

The Building Experience

The Meshify 2 Compact is pleasantly easy to build into. As someone who also reviews motherboards, ever changing boards in and out of a PC, to me this case feels extra-well-suited to PC builders who will do a lot of component-swapping, not just a one-and-done PC build (though it’s good for that, too).

The motherboard tray accepts boards up to ATX in size, and it’s easy to fit them into position with nothing in the main section of the case to get in the way. Although you can’t fit an Extended ATX (E-ATX) board into this case, Fractal Design has larger, EATX-capable versions available that drop the “Compact” from the name; they are simply known as the Meshify 2(Opens in a new window) and Meshify 2 XL(Opens in a new window).

Mounting a power supply is also quite easy. This case has a removable mounting plate for the power supply that’s held on by two thumbscrews. To add the power supply, you just remove this plate, bolt it onto the PSU with four screws, slide the PSU in through the case’s rear, and screw the thumbscrews back into place. I personally prefer this mounting system for power supplies, as it removes the need to try and position the PSU in place as you bolt it on. You can also more easily pre-route the cables from the PSU as you insert the body from the chassis back.

The case has room, in theory, to mount up to six 2.5-inch storage devices, with two of the spots able to take a conventional 3.5-inch platter hard drive instead. At the bottom of the case is a hard drive cage that can hold either two 3.5-inch drives or two 2.5-inch drives, and on the back of the motherboard tray, you’ll see mounting trays for two 2.5-inch drives.

The case has room for two more 2.5-inch drives, but the case doesn’t ship with the hardware by default. That comes in the form of Universal Multibracket adapters(Opens in a new window) (about $15 a pair) that can be mounted close to the motherboard. You will need to purchase these Multibrackets separately if you want to have more than «just» four drives installed.

You can put these adapters in place of an existing fan at the case top (which can support two 120mm or 140mm fans, or a 240mm radiator), or on the case bottom, above the PSU. The latter location is the more sensible one, as you can’t mount fans here, and it leaves the top of the case free for you to add more fans or a liquid cooler later.

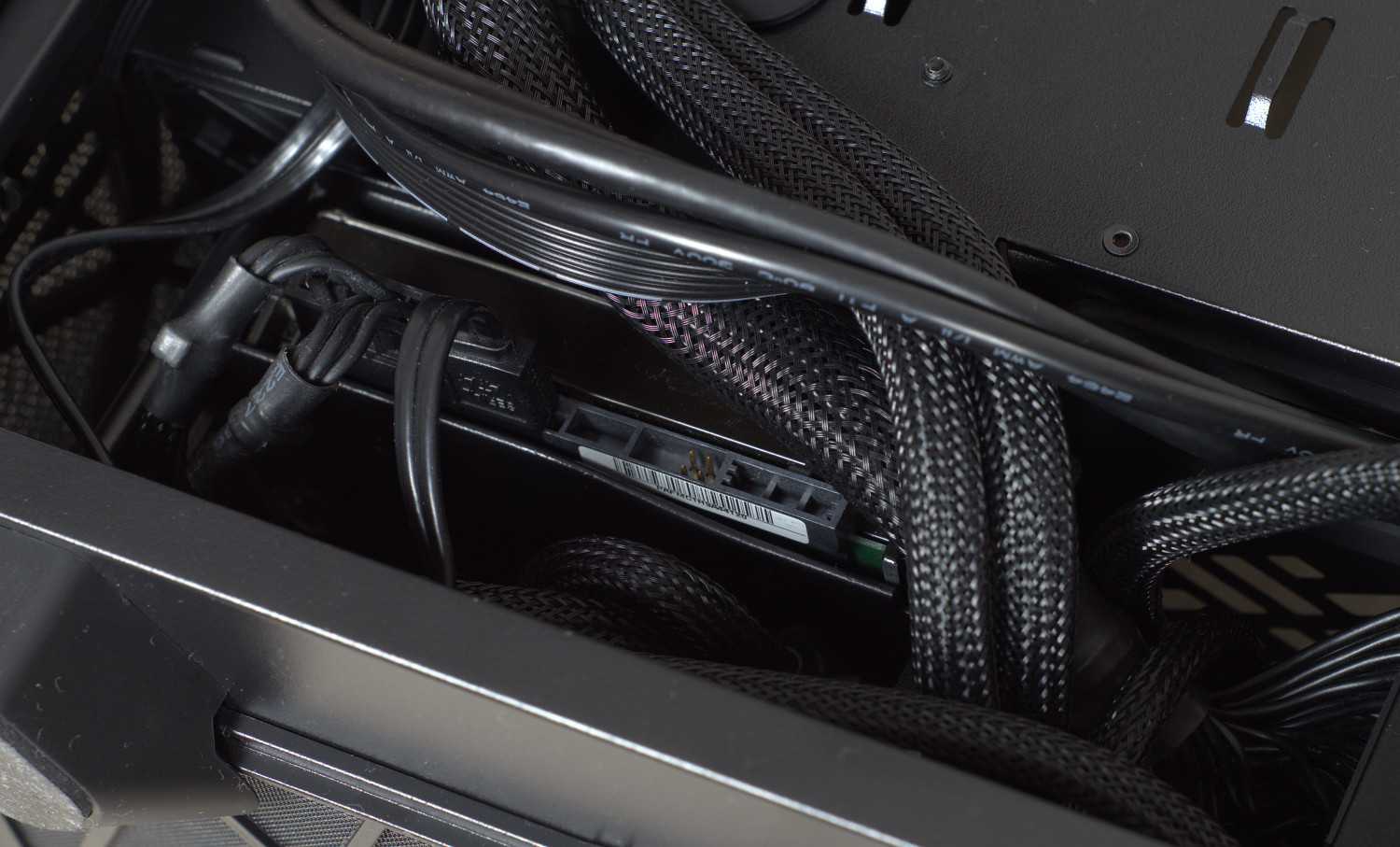

To make cabling easier, Fractal Design machined some holes around the motherboard tray for cables to pass through. These are lined in rubber to help prevent cables getting nicked on sharp edges of metal and to help hide wires on the right side of the case. The holes for this purpose are well-placed, and it makes getting everything in place quite easy. Also, Velcro ties are pre-installed behind the motherboard tray to help you keep wires routed neatly, though the solid panel on this side of the case does let you hide your cable troubles.

Внешний вид

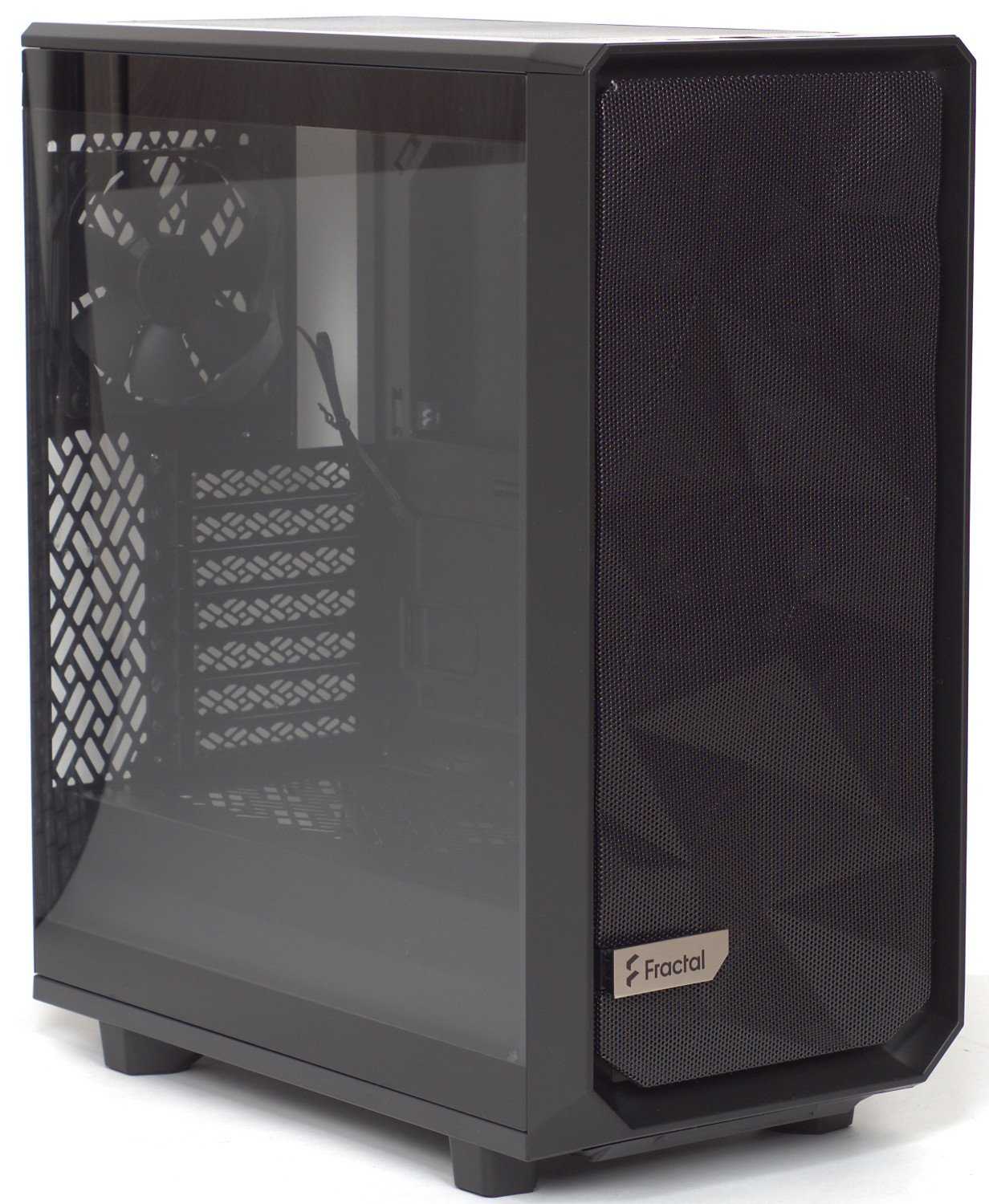

Компания Fractal Design не так сильно экспериментирует с дизайном корпусов, но серия Meshify ориентирована на достижение высокой эффективности охлаждения, поэтому получила характерный для нее вид с наличием на лицевой панели сплошной перфорации (mesh). Если же говорить о новом Mid-Tower корпусе Fractal Design Meshify 2 Compact, то, имея характерный для серии вид, он может похвастать своими компактными размерами по сравнению со старшими собратьями Meshify 2 и Meshify 2 XL: 475 (высота) х 210 (ширина) х 424 (глубина) мм. Однако вес корпуса около 8 кг хорошо чувствуется.

Лицевая панель имеет оригинальную форму ангулярной сетки с выступающими частями. Таким образом производитель постарался обеспечить максимальный приток воздуха спереди. Уменьшение ширины корпуса сказалось на конфигурации задней стенки, на которой нет возможности установки видеокарты в вертикальном положении как в старших моделях (зато в этой области появилась перфорация) и предусмотрен монтаж только 120 мм вентилятора, который уже установлен.

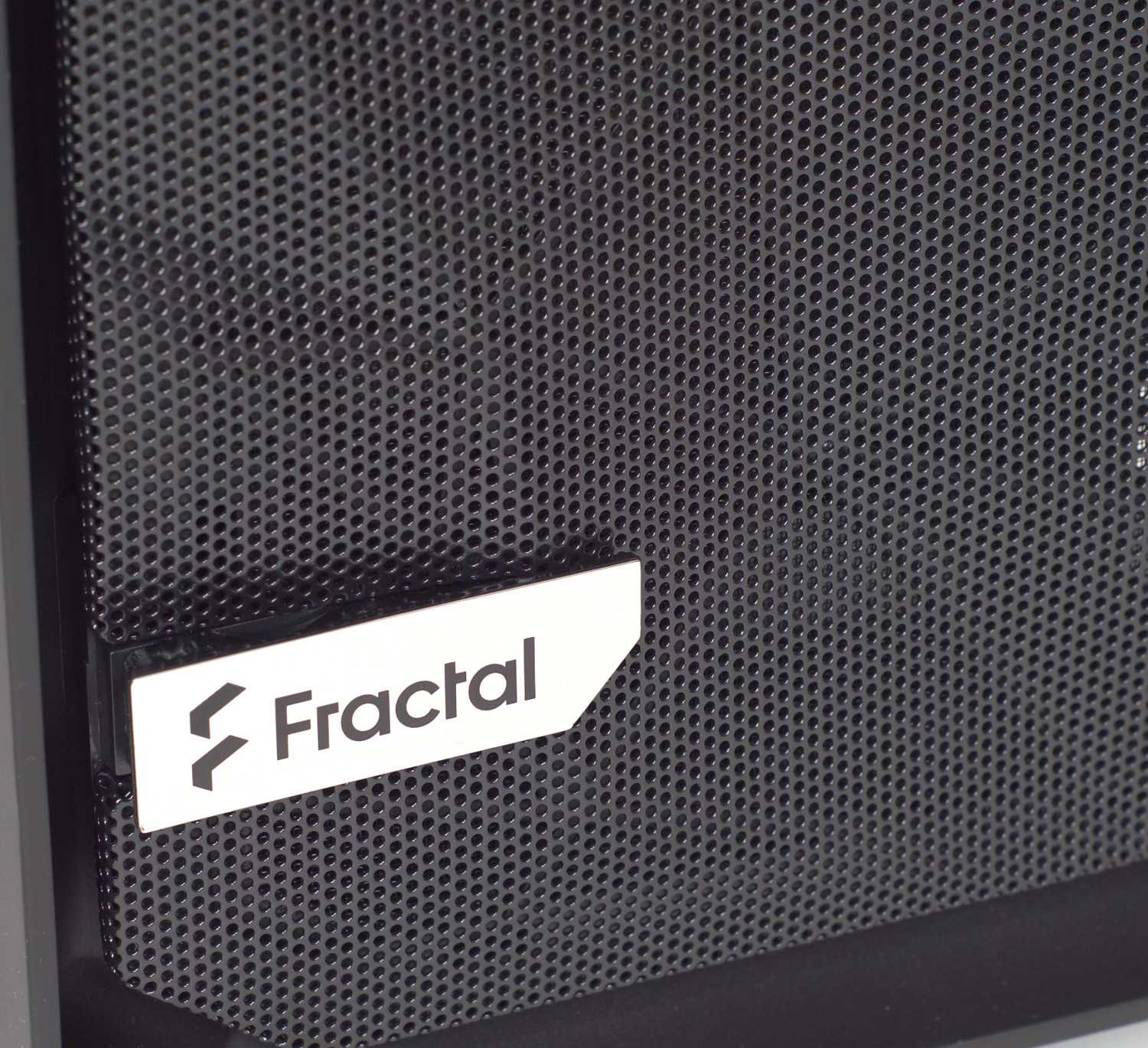

Структура у сетки мелкая, поэтому частично будет удерживать пыль. Кроме того, на ней производитель разместил логотип и название.

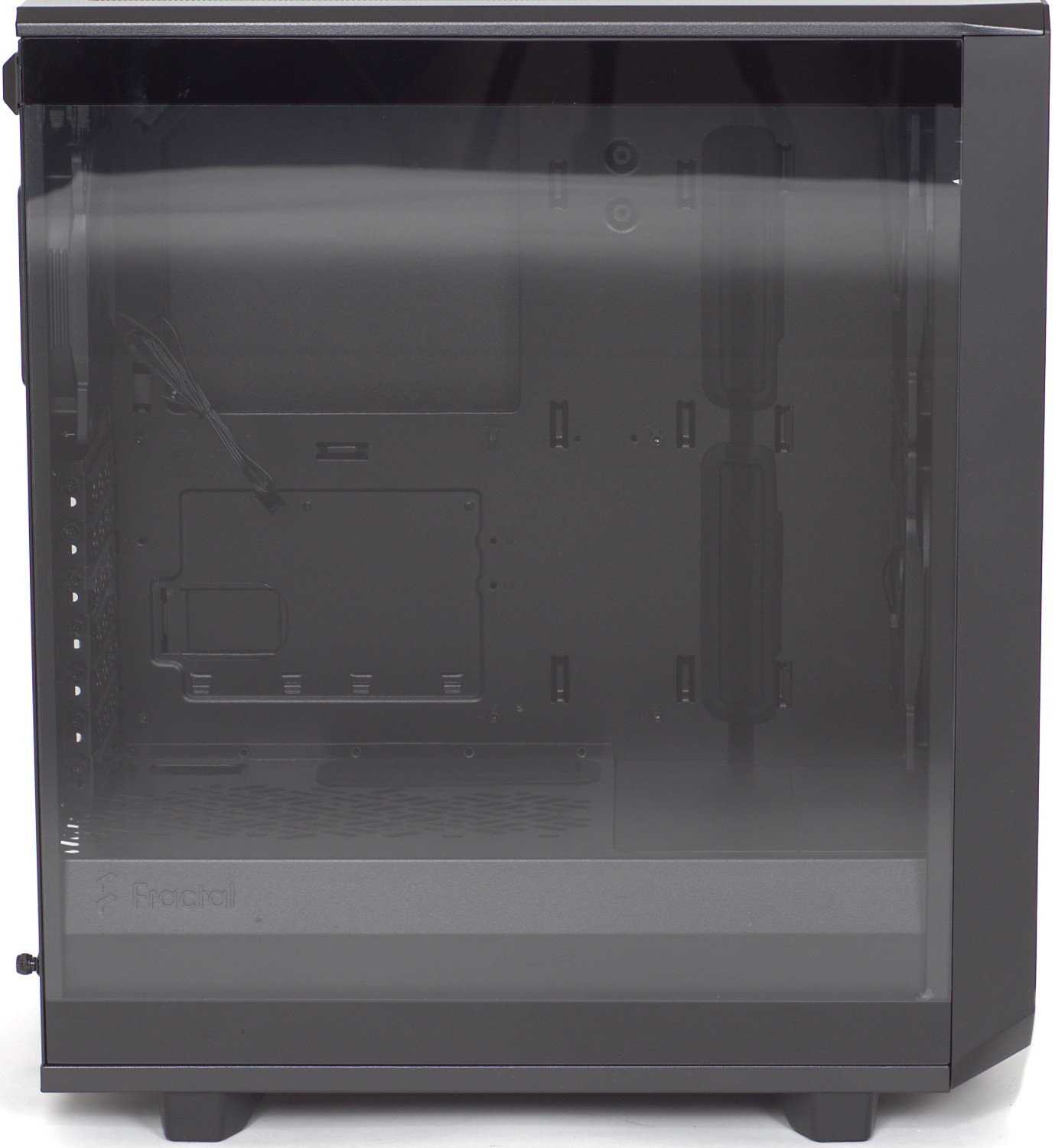

Левая боковина корпуса в модификации Light Tempered Glass имеет закаленное стекло со светлой тонировкой. Правая боковина выполнена из стали.

Так как корпус ориентирован на обеспечение лучшей вентиляции, то установка вверху панелей-заглушек, которые имеются в корпусах серии Define, не предусмотрена. Большая часть верхнего пространства корпуса имеет перфорацию.

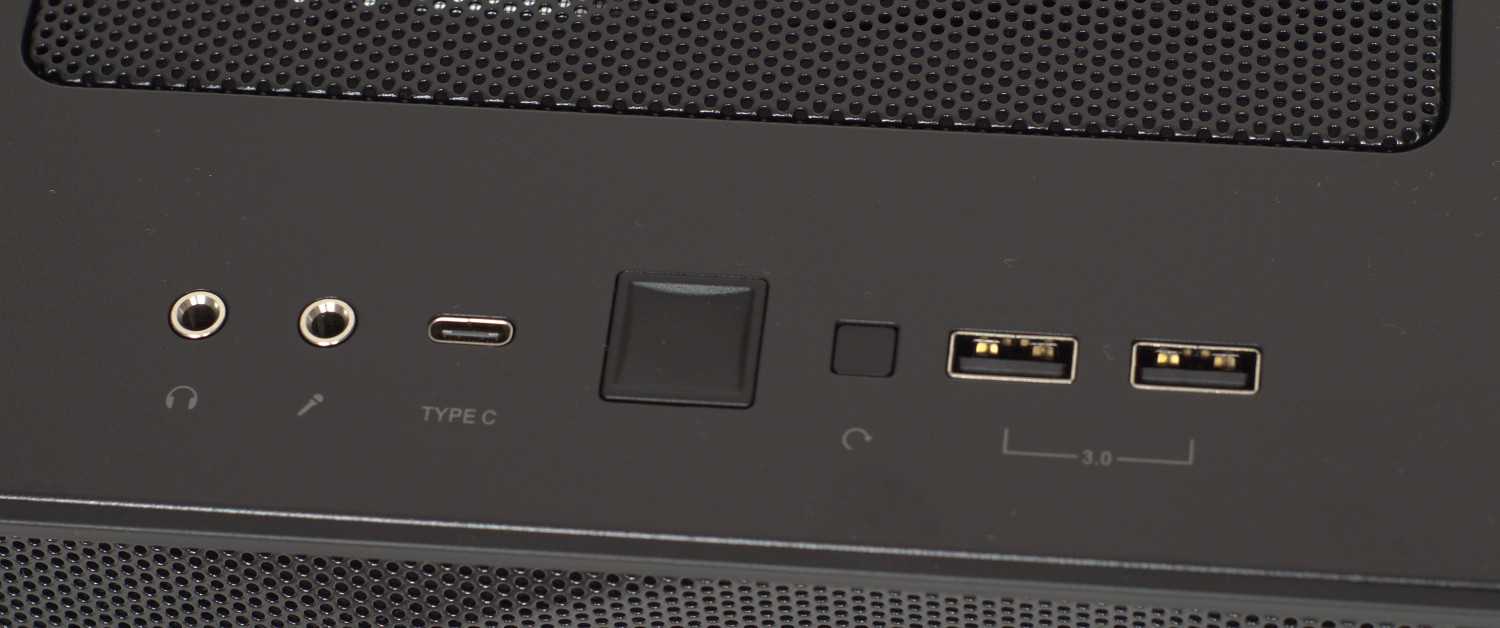

Только спереди разместились органы управления (кнопки питания, сброса) и порты ввода-вывода: разъемы HD-аудио (наушники, микрофон), порт USB 3.1 Gen 2 тип-C и пара портов USB 3.0.

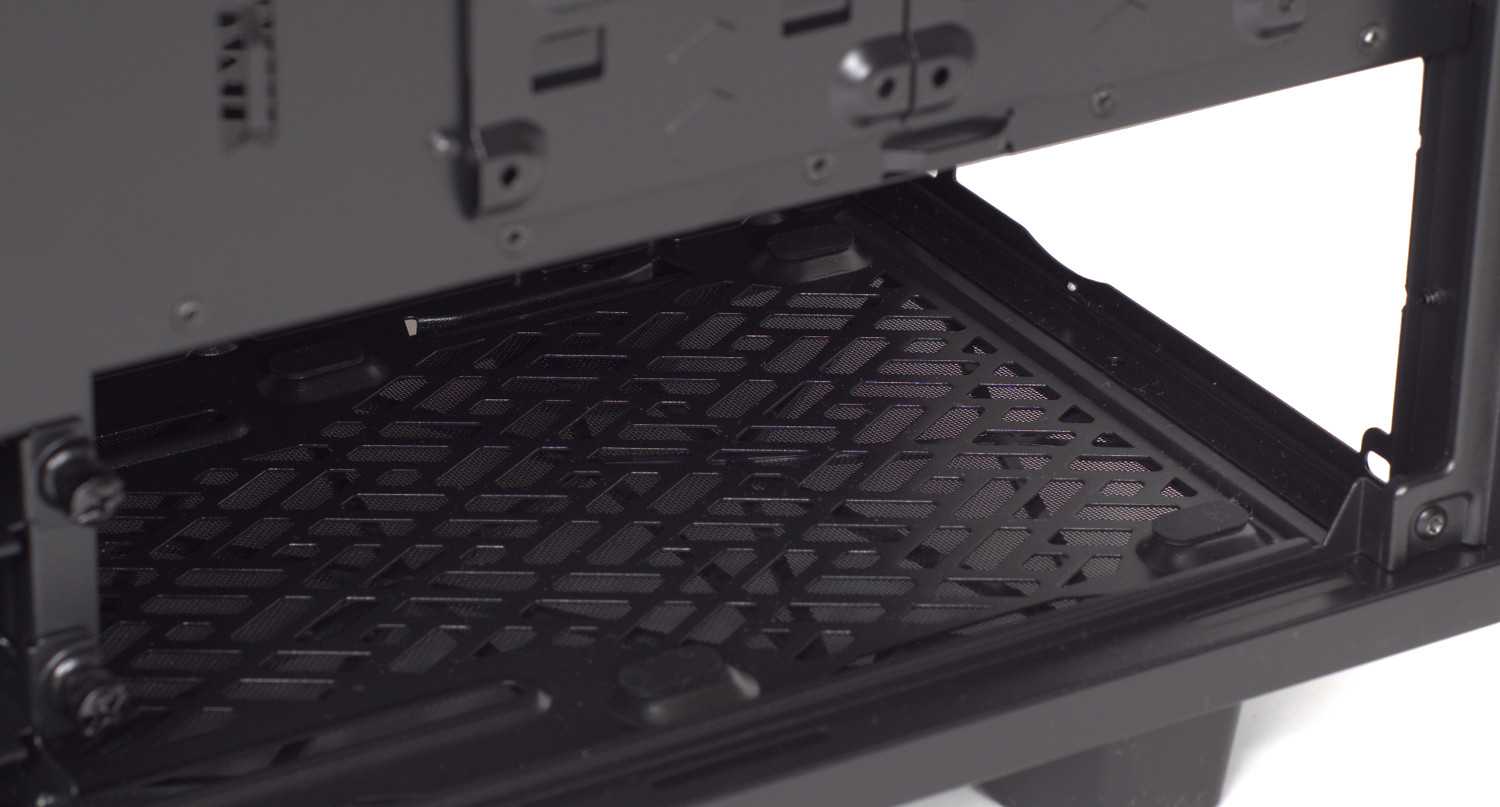

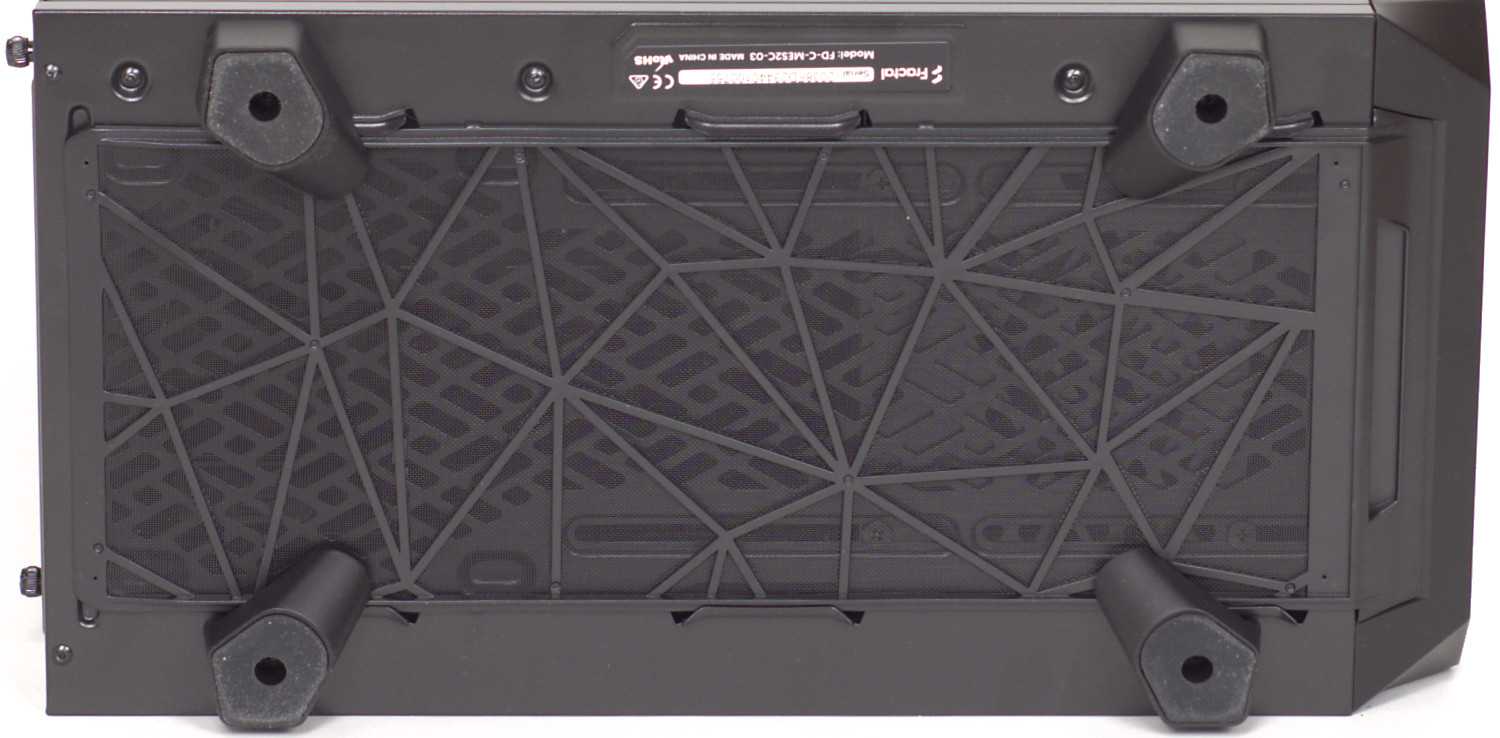

Компоновка низа вполне типична для продукции Fractal Design – один противопылевой фильтр, закрывающий практически все пространство (снимается он со стороны лицевой панели).

Особенности сборки

«Уменьшение» размеров Mid-Tower корпуса Fractal Design Meshify 2 Compact никак не сказывается на процедуре сборки – она понятная, простая и не потребует больших усилий.

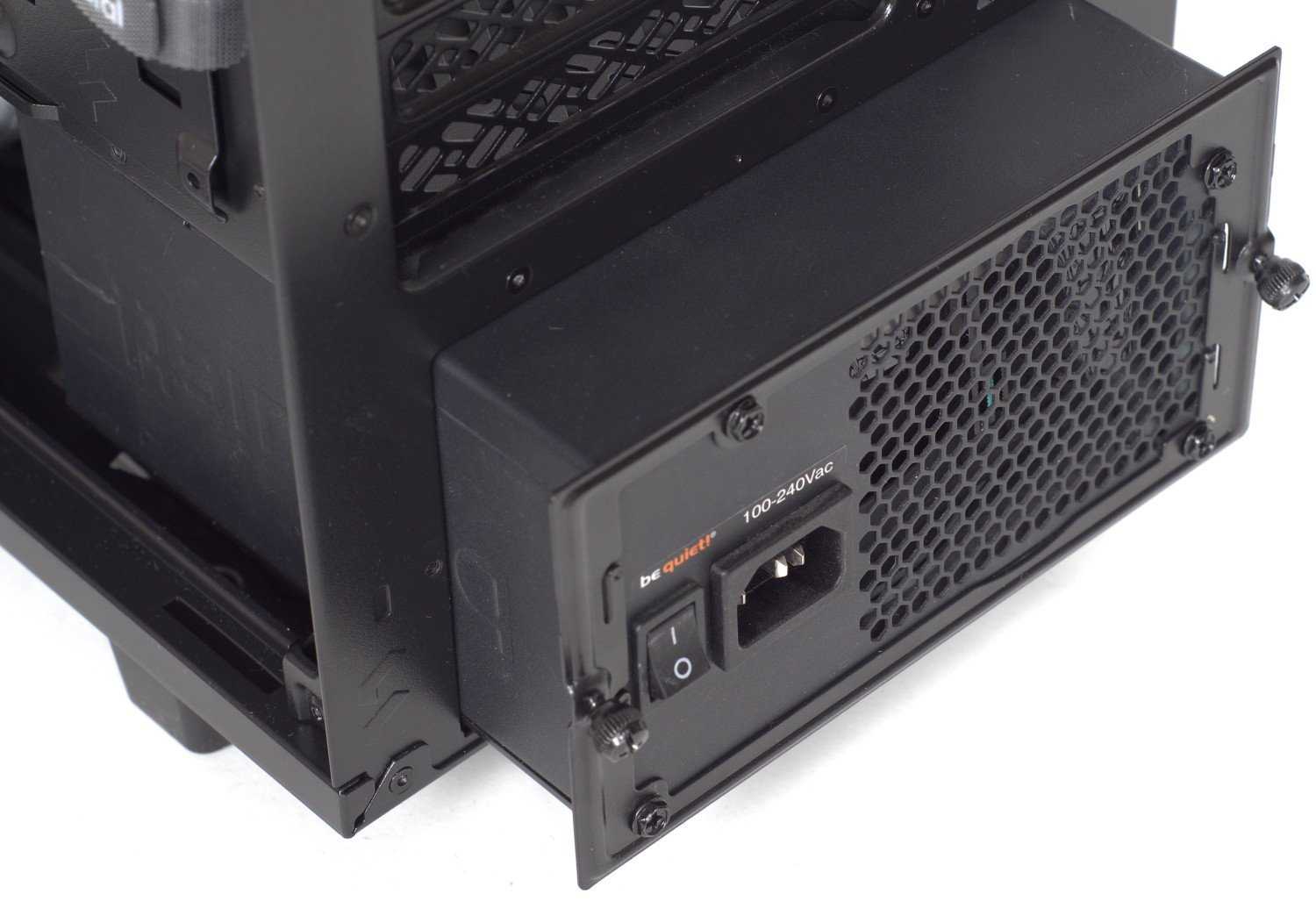

Проще всего начать с установки блока питания, который монтируется через заднюю стенку.

При использовании накопителей в нижнией корзине их лучше всего установить заранее, чтобы в дальнейшем вытягивать кабели блока питании и интерфейсные. Непосредственно 3.5″ накопители фиксируются в салазках винтами через силиконовые демпферы.

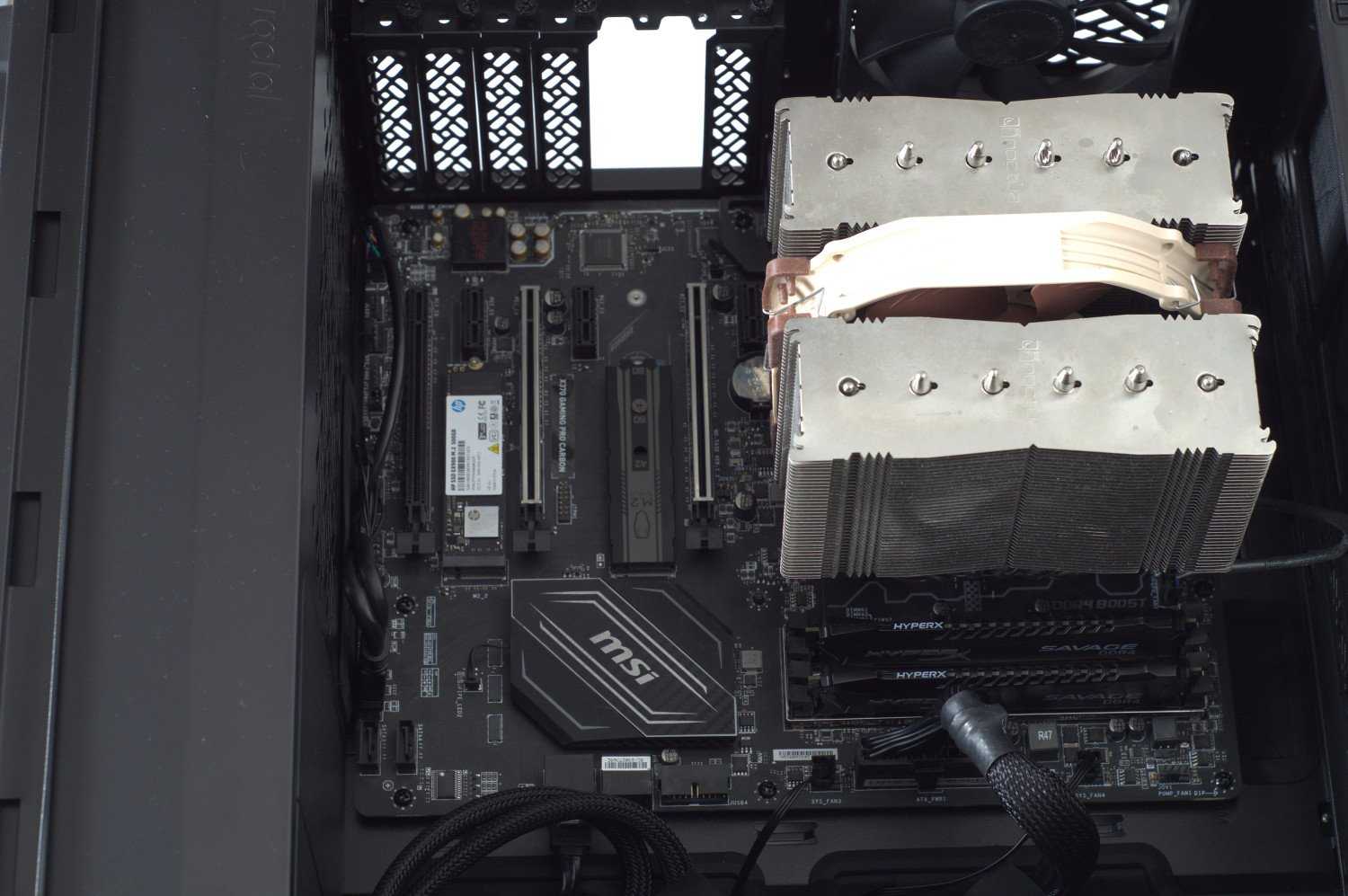

Остается только установка материнской платы и …

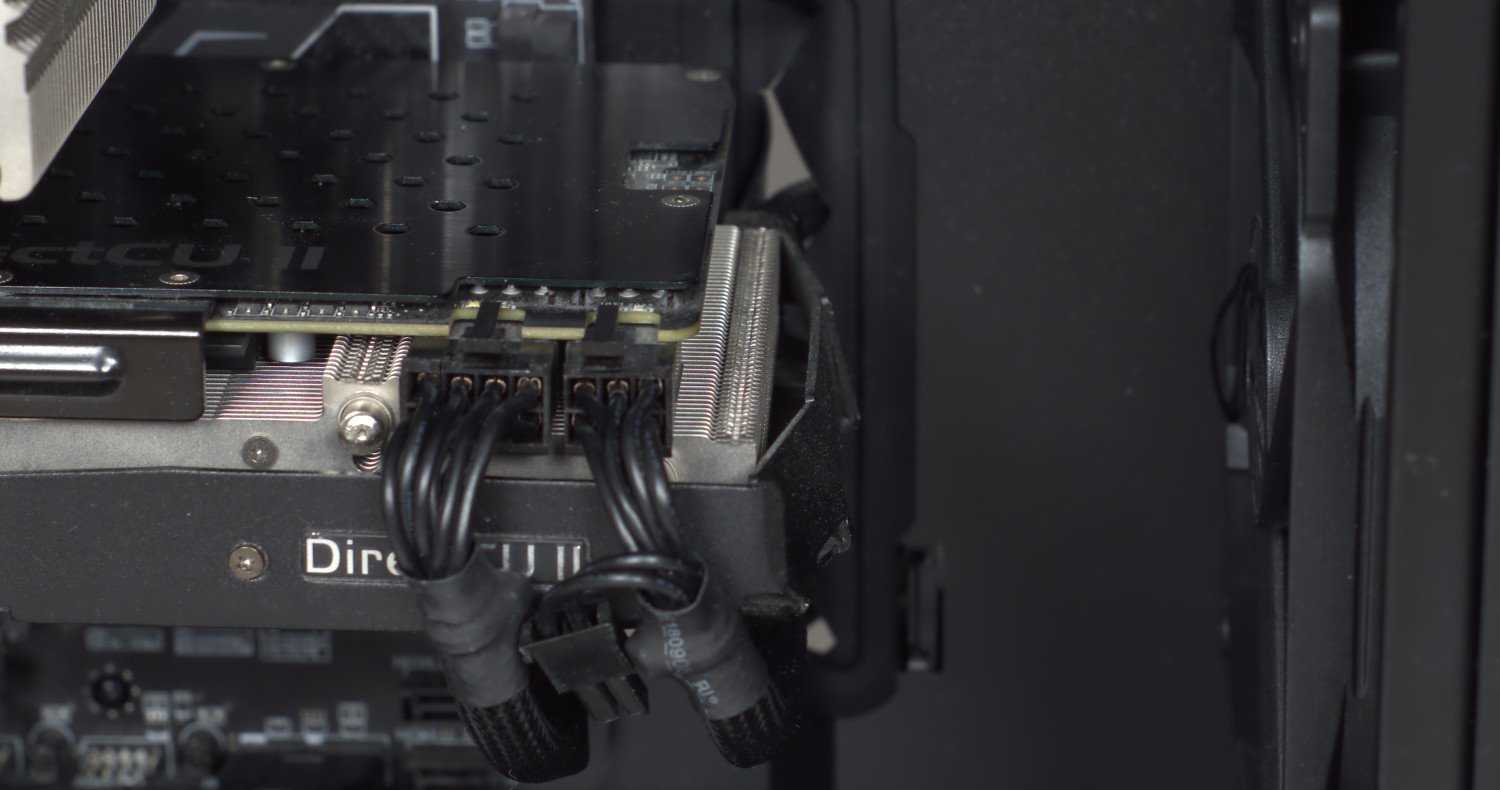

… видеокарты.

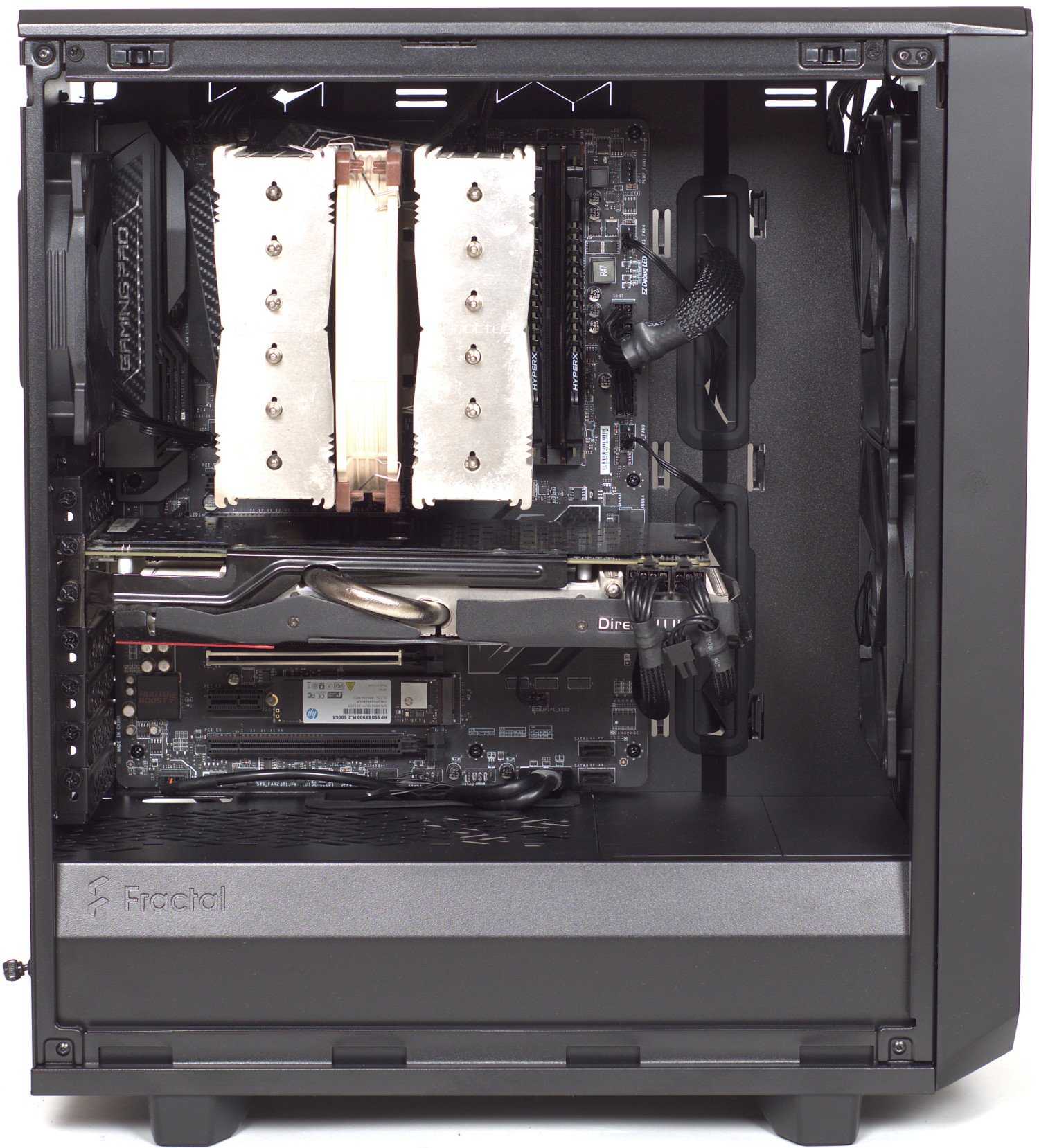

Результат сборки.

Features

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

(Image credit: Tom’s Hardware)

Image 1 of 4

For this review, I asked Fractal Design to send us the gray option as I was curious to see how this color option would turn out. We had already seen the black color on the full-size Meshify 2, and white wasn’t available just yet.

Circling around the case, it’s immediately clear that this is a Fractal Design chassis – if not from the ‘Fractal’ text on the front mesh’s door handle, you can tell from the folds in the mesh and the grille pattern that’s also unique to Fractal Design.

The sheet metal isn’t particularly thick, nor is this a heavy case. If you’re after a tank-type case, perhaps the Lian Li Lancool II Mesh is more up your alley. But the thin sheet metal here is only really noticed when you’re handling the case. Once sat in place, the Meshify 2 Compact looks like a quality piece of kit and the design efforts stand out beautifully.

(Image credit: Tom’s Hardware)

That being said, Fractal Design goes out of its way to make the case look good, almost to a fault. At the top IO, you’ll note that the tolerances between the removable top panel and the ports and buttons is extremely tight. This looks great, and for the ports it isn’t an issue, but it’s a little bit problematic on the power button. Our sample had a sticky power button. If you pressed it near the top, the button would get stuck in the down position – and yes, it did shut down our PC when we weren’t paying attention.

We didn’t experience this issue with the bigger Meshify 2, so it’s very possible that it’s something down to our sample. But if you have the same issue, don’t hesitate to ask Fractal Design for a fix . A sticking power button shouldn’t happen with any case, especially not one that costs $110.

Otherwise, top IO comprises discrete headphone and mic jacks, a USB Type-C port, and two USB 3.0 ports – all very complete.

To pull off the side panels, you simply pull them from the rear tab and take them off the case – it’s that easy. With that, we move on to the case’s internals.

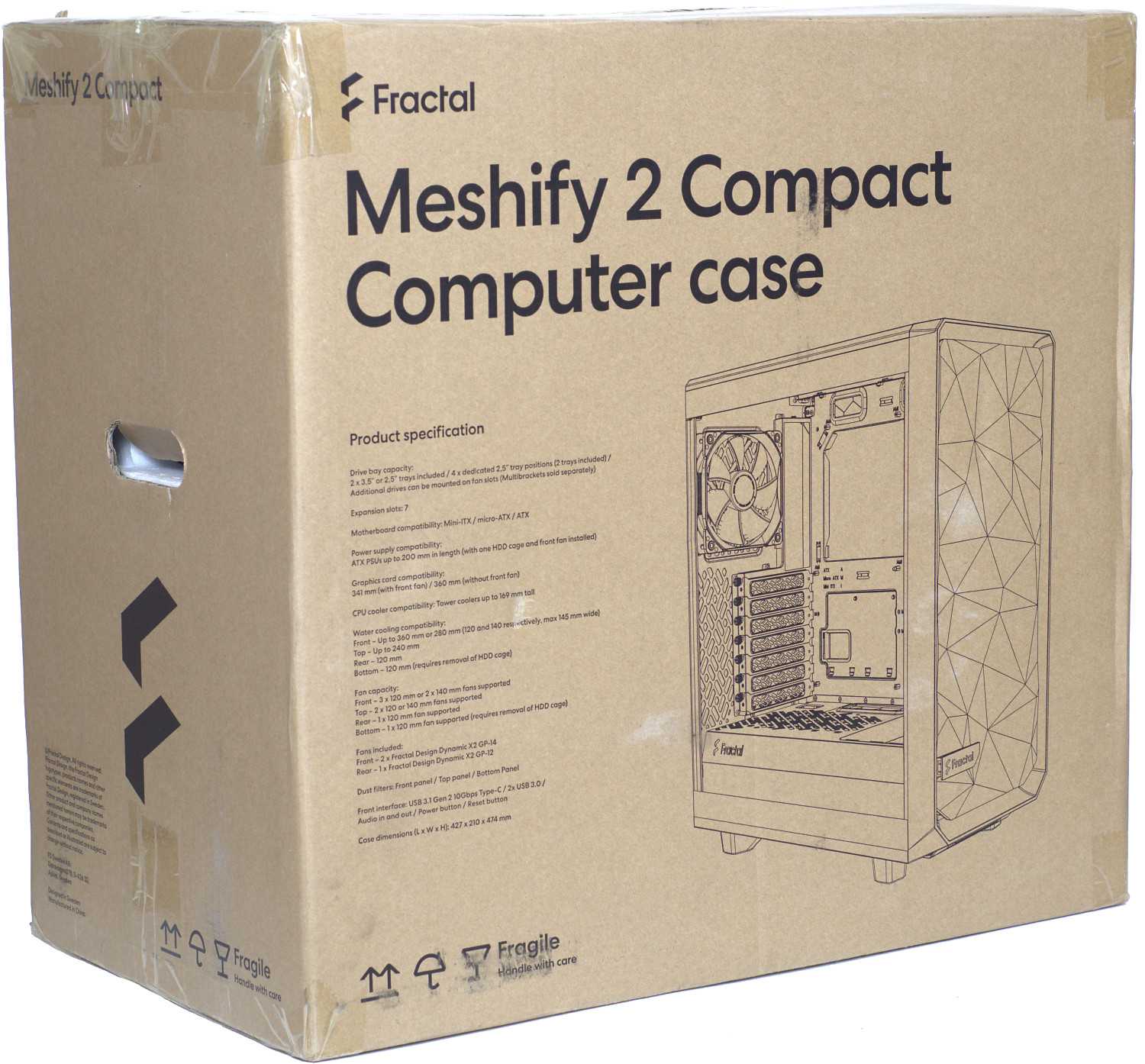

Упаковка и комплектация

В настоящее время достаточно трудно ожидать от производителей корпусов коробки с оригинальным дизайном/цветной печатью, и упаковка Mid-Tower корпуса Fractal Design Meshify 2 — не исключение: обычная картонная коробка с удобными боковыми ручками и информационной частью на ней. Из интересного можно отметить наличие на лицевой стороне рядом с изображением корпуса технических характеристик, а с обратной стороны — подробного описания конструкции на нескольких языках, включая русский.

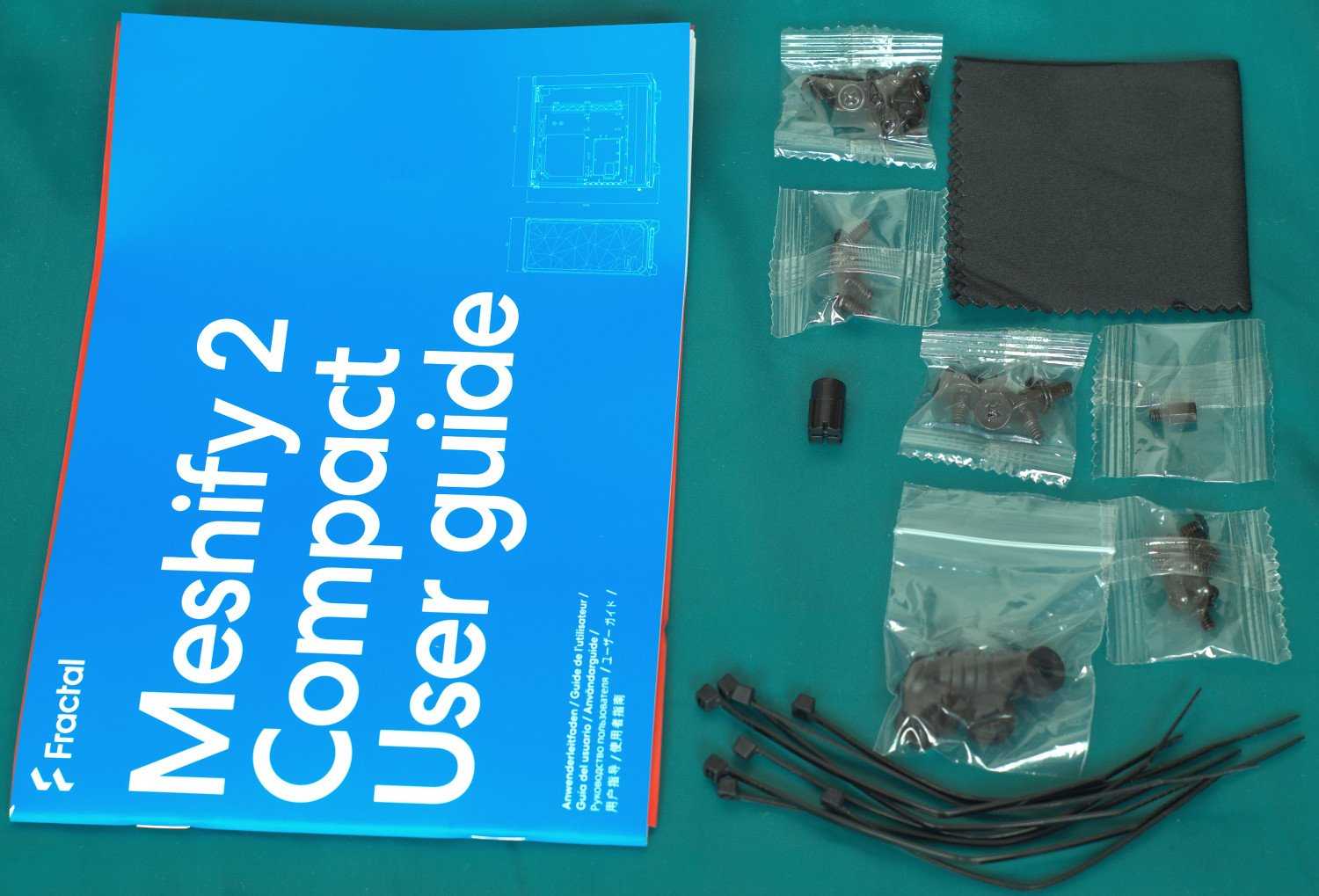

Комплектация у корпуса достаточная, чтобы обеспечить сборку системы. В небольшой коробке можно найти руководство пользователя, одноразовые стяжки, наборы винтов, демпферы для установки 3.5″ накопителей и тряпочку для протирки.

Выводы

Выпуск небольшого Mid-Tower корпуса Fractal Design Meshify 2 Compact расширил модельный ряд серии Meshify 2, поэтому у пользователей появилась возможность выбора подходящей модели корпуса с учетом его размера. Модель Meshify 2 Compact как раз имеет «минимальные» размеры, но в тоже время минимизация размеров не сильно отразилась на его функционале и вполне подходит для сборки полноценной игровой системы. Корпус допускает установку пары радиаторов, правда один из них может быть только на 240 мм, длина видеокарты может быть до 341/360 мм и этого будет более чем достаточно. Сильная сторона корпуса – это предустановленные вентиляторы, обеспечивающие хорошую его продуваемость.

Плюсы:

• Стильный внешний вид;
• Наличие нескольких модификаций корпуса;
• Высокое качество изготовления;
• Поддержка установки нескольких радиаторов (280/360 мм спереди и 240 мм сверху);
• Поддержка длинных видеокарт (до 341/360 мм);
• Имеется порт USB 3.1 Gen 2 тип-C;
• Предустановленные вентиляторы 2х140 мм Dynamic X2-GP14 и 1х120 мм Dynamic X2-GP12;
• Хорошая продуваемость;
• Продуманный кабель-менеджмент;
• Простая процедура сборки;
• Неплохая комплектация.

Минусы:

• Нет активного охлаждения нижней корзины в штатной комплектации;
• Отсутствие хаба для подключения штатных вентиляторов;
• Относительно высокая стоимость.
