Интерьер
При проектировании внутреннего пространства Meshify 2 упор сделан на максимальную совместимость с высокопроизводительными комплектующими, поэтому объём основного отсека большой и без нагромождений различных корзин для устройств. Это позволило обеспечить поддержку видеокарт длиной до 49 см и суперкулеров высотой до 18,5 см.
Подставки для прикручивания материнской платы изначально уже установлены под полноразмерные ATX-платы. При необходимости их можно переставить под материнские платы форматов Mini-ITX, MicroATX и E-ATX шириной до 285 мм. Центральная стойка имеет специальный выступ, облегчающий сборку в вертикальном положении корпуса.
Для установки плат расширения подготовлены семь стандартных горизонтальных слотов расширения и дополнительно два вертикальных. На всех используются перфорированные многоразовые металлические съёмные заглушки с креплением винтами с накатанной головкой. На кожухе, отделяющем блок питания, подготовлены отверстия для фиксации райзера с горизонтальной печатной платой (не входит в комплект).
Нижняя часть корпуса отделена несъёмной металлической перегородкой, обильно перфорированной стильным узором по верхней части. В ней сделаны необходимые отверстия для подведения проводов от фронтальной панели к разъёмам на материнской плате. Удлиненное окошко используется в том числе для вывода кабелей питания PCI-E и дополнительно закрыто резиновой лепестковой заглушкой. С фронтальной части перегородки около выдавленного логотипа Fractal нет вырезов, открывающих взор на блок питания, поэтому модели с интегрированной подсветкой использовать нет смысла.
В перегородке ближе к фронтальной панели установлены две крупные съёмные пластиковые заглушки. Тонкая — для освобождения места под вертикальную установку 360-мм радиатора системы жидкостного охлаждения, более широкая — для извлечения корзины накопителей информации.

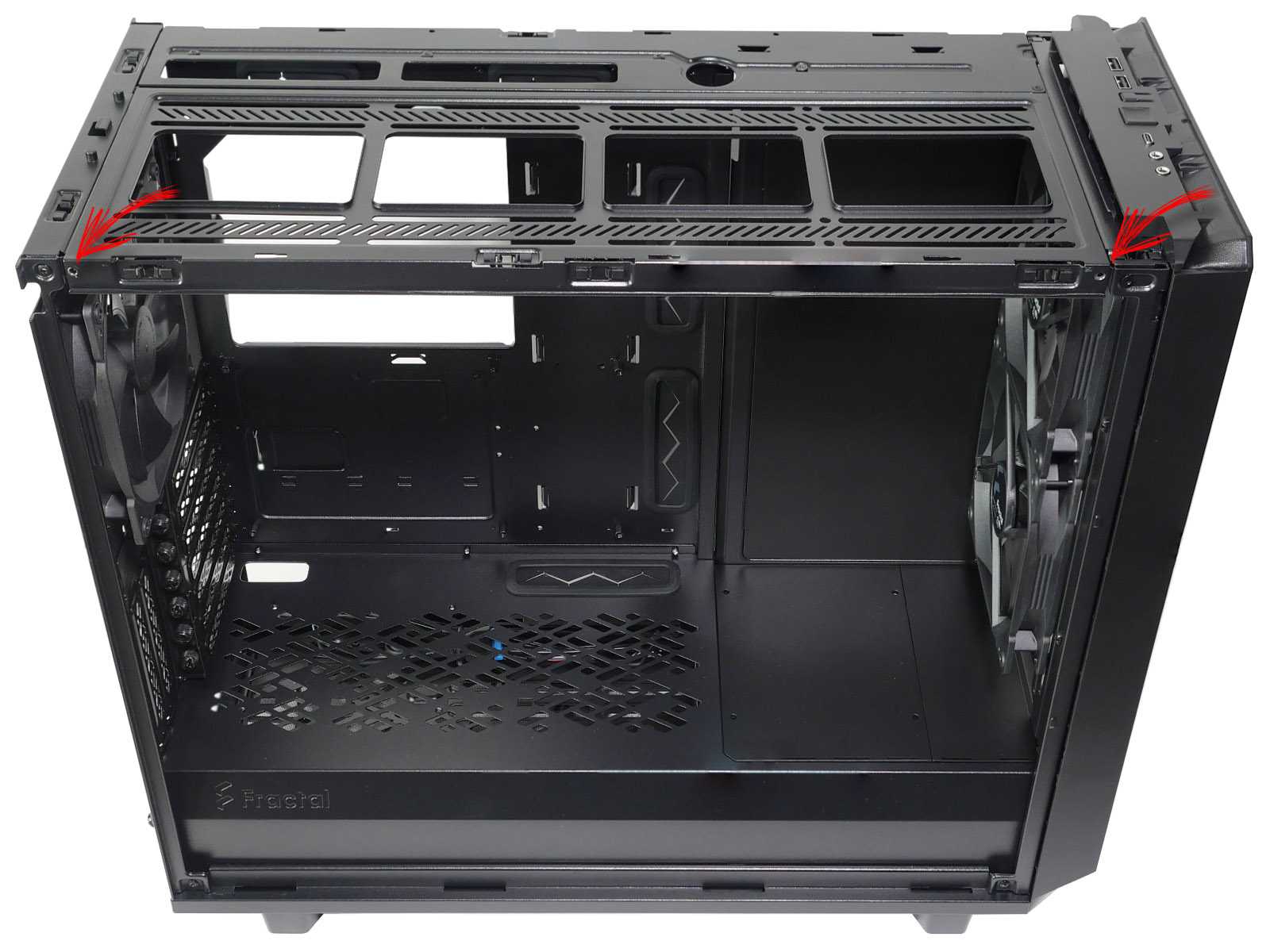

Под быстросъёмной верхней панелью и пылевым фильтром на двух винтах под PH2-отвёртку закреплена съёмная пластина для радиатора системы жидкостного охлаждения или вентиляторов.
На несъёмной части каркаса сверху сделаны удобные длинные отверстия, упрощающие доступ к разъёмам по верхнему краю материнской платы, и круглый вырез диаметром 25,4 мм для филпорта кастомной системы жидкостного охлаждения.
Отсек для блока питания поддерживает модели глубиной до 250 мм. Для снижения шума от вибрации внутри приклеены четыре прорезиненных подставки.
Дизайнеры Fractal Design постарались сделать корпус крайне универсальным и позиционируют его не только как отличный выбор для производительных ПК, но и как основу для небольшого самосборного сервера
Поэтому большое внимание уделено креплениям для накопителей информации. В корпусе возможно вместить до четырёх 2,5» и тринадцати 3,5» накопителей.
В комплекте идут четверо салазок для 3,5» накопителей, вложенные в коробку с аксессуарами, двое 2,5» салазок, закрепленные по задней стенке, и одна универсальная пластина, которая подходит как для накопителей, так и для насосов или резервуаров самосборных жидкостных контуров охлаждения.
Ещё двое салазок уже предустановлены в корзине для 3,5» накопителей. Она прикручена ко дну корпуса четырьмя винтами. Отверстия позволяют при необходимости сместить её левее или правее.
Передняя панель корпуса имеет пластиковый каркас. Её возможно снять классическим способом — рывком на себя за нижнюю часть. Однако вряд ли такая процедура потребуется, так как дизайнерская металлическая mesh-вставка одновременно является дверцей, открывающей доступ к фронтальным вентиляторам и пылевому фильтру. Роль ручки играет выступ с логотипом Fractal Design. При желании дверца снимается, так как держится на трёх пластиковых шарнирных защёлках.
Спецификация
| Модель | Fractal Design Meshify 2 Black TG Dark Tint |
| P/n: | FD-C-MES2A-02 |
| Форм-фактор | Middle-Tower (средняя башня) |
| Форм-фактор совместимых плат | Mini-ITX, MicroATX, ATX, E-ATX (до 285 мм) |
| Размеры | 542 x 240 x 474 мм |
| Максимальная длина видеокарты |
491 мм (467 мм с вентилятором спереди или 315 мм с установленной корзиной для HDD) |
| Поддержка блоков питания | ATX PS2 до 250 мм длиной |
| Максимальная высота кулера процессора | 185 мм |
| Боковые стенки | Закалённое стекло 4 мм и металл |
| Крепления для дисков 3.5″/2.5″ | 6 в комплекте, всего 14 позиций + 1 мультикронштейн |
| Слотов расширения | 7 шт. горизонтальных, 2 шт. вертикальных |
| Интерфейсы верхней панели | USB 3.0 x 2 шт.; USB 3.1 Gen1 Type C x 1 шт.; Комбинированное аудиогнездо x 1 шт.; Кнопка питания x 1 шт.; Кнопка перезагрузки x 1 шт. |
| Вес | 10,5 кг |
Упаковка и комплектация
Корпус имеет габариты чуть выше среднего для сегмента средних башен, поэтому и коробка размером ему под стать: 63,4 x 54,2 x 32,4 см. Вес в упаковке — 13,2 кг. На боковых гранях коробки сделаны вырезы, играющие роль ручек для переноски. Внешнее оформление достаточно сдержанное. Здесь нет лоска глянцевой цветной печати, свойственной топ-сегменту. С другой стороны, коробка отправляется в мусор сразу после первой распаковки и тратить ресурсы на её красочное оформление было бы … неэкологично.
Толщина картона и внутренних пенопластовых демпферов достаточна для защиты от повреждений при транспортировке.
Внутри основной коробки вложена ещё одна с салазками для накопителей информации, инструкцией и ещё одной коробочкой с набором крепежных элементов.
Инструкции к своим детищам Fractal Design делает просто шикарные. Понятные цветные иллюстрации и подробные схемы отдельных технических решений в конструкции корпуса, сопровождаемые описанием на нескольких языках, не оставляют при сборке компьютера каких-либо вопросов.
Особенности сборки

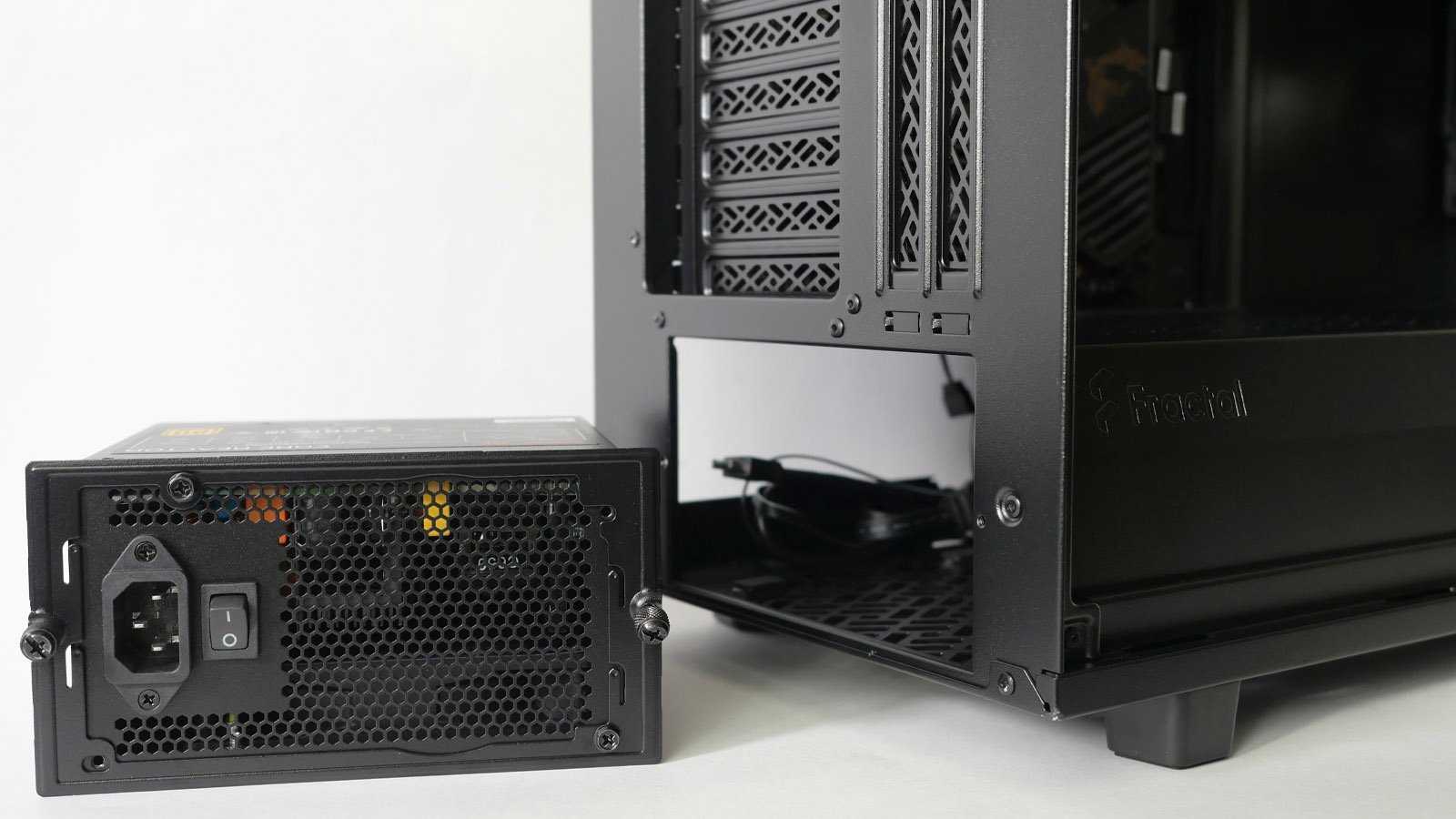

Блок питания устанавливается через переходную рамку, что при использовании полностью модульной модели упростит периодическое обслуживание. Места предостаточно, чтобы вместились мощные модели длиной до 250 мм и ещё остался запас под излишки кабелей.

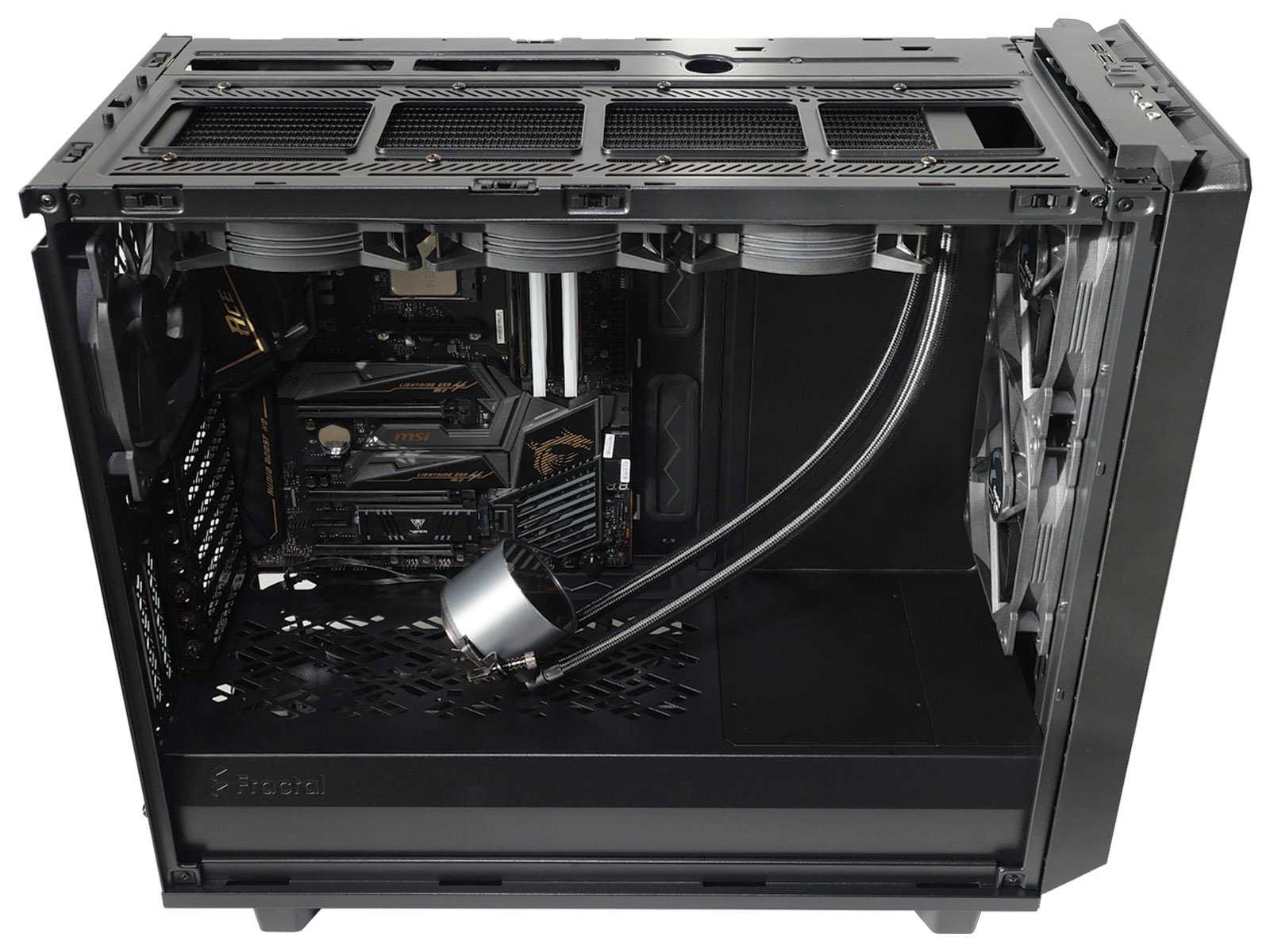

Установка материнской платы не имеет нюансов. Доступ к основному отсеку ничем не ограничен, а при снятой верхней панели и пластине под радиаторы монтаж невероятно прост. Удобства добавляет и центральная подставка материнской платы, на которой она отлично удерживается в вертикальном положении пока закручиваются остальные 8 винтов.
Тыльный вентилятор не мешает установке материнской платы. Между его каркасом и декоративным кожухом блока задних портов ввода-вывода остаётся пара миллиметров запаса.

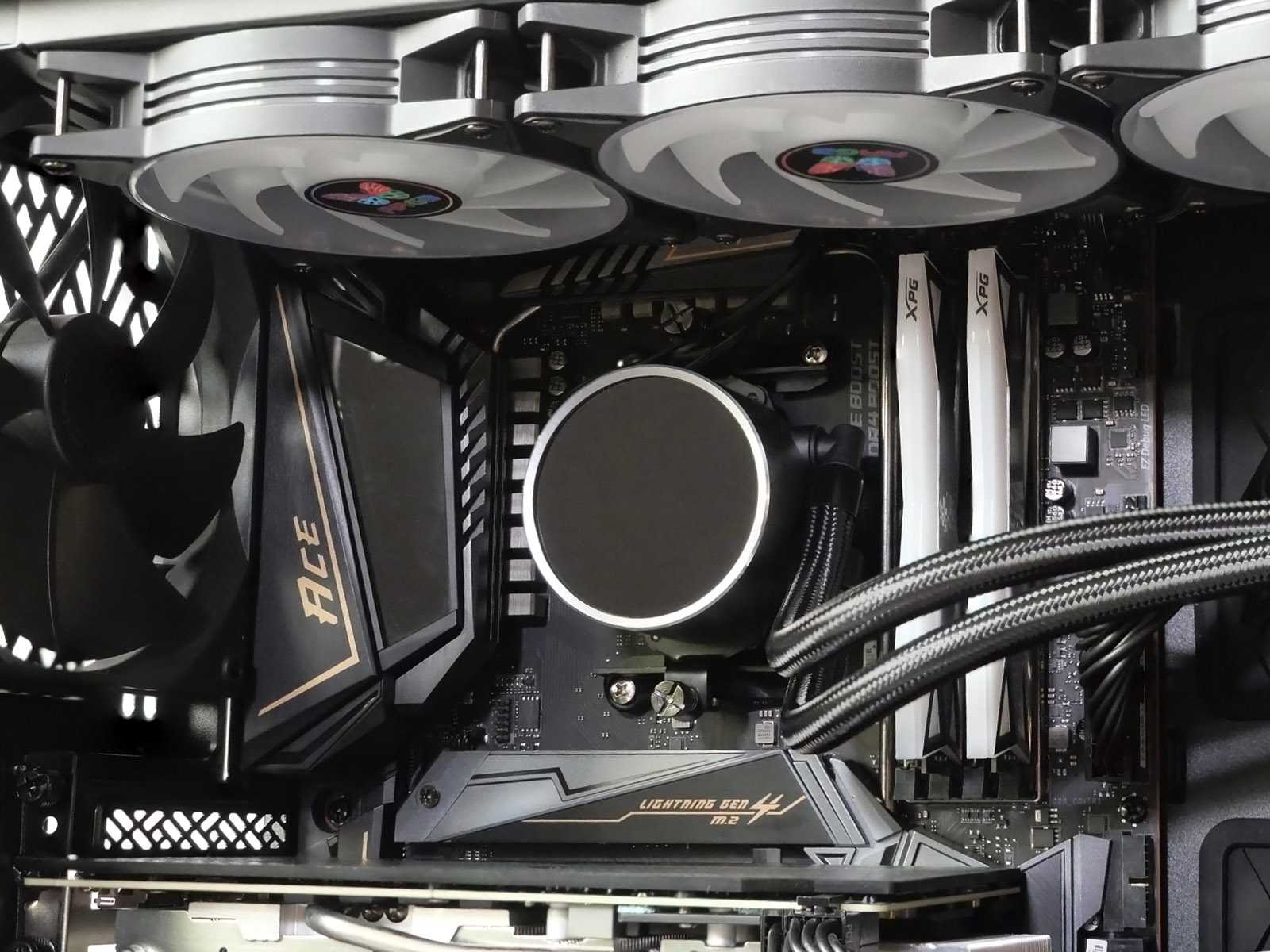

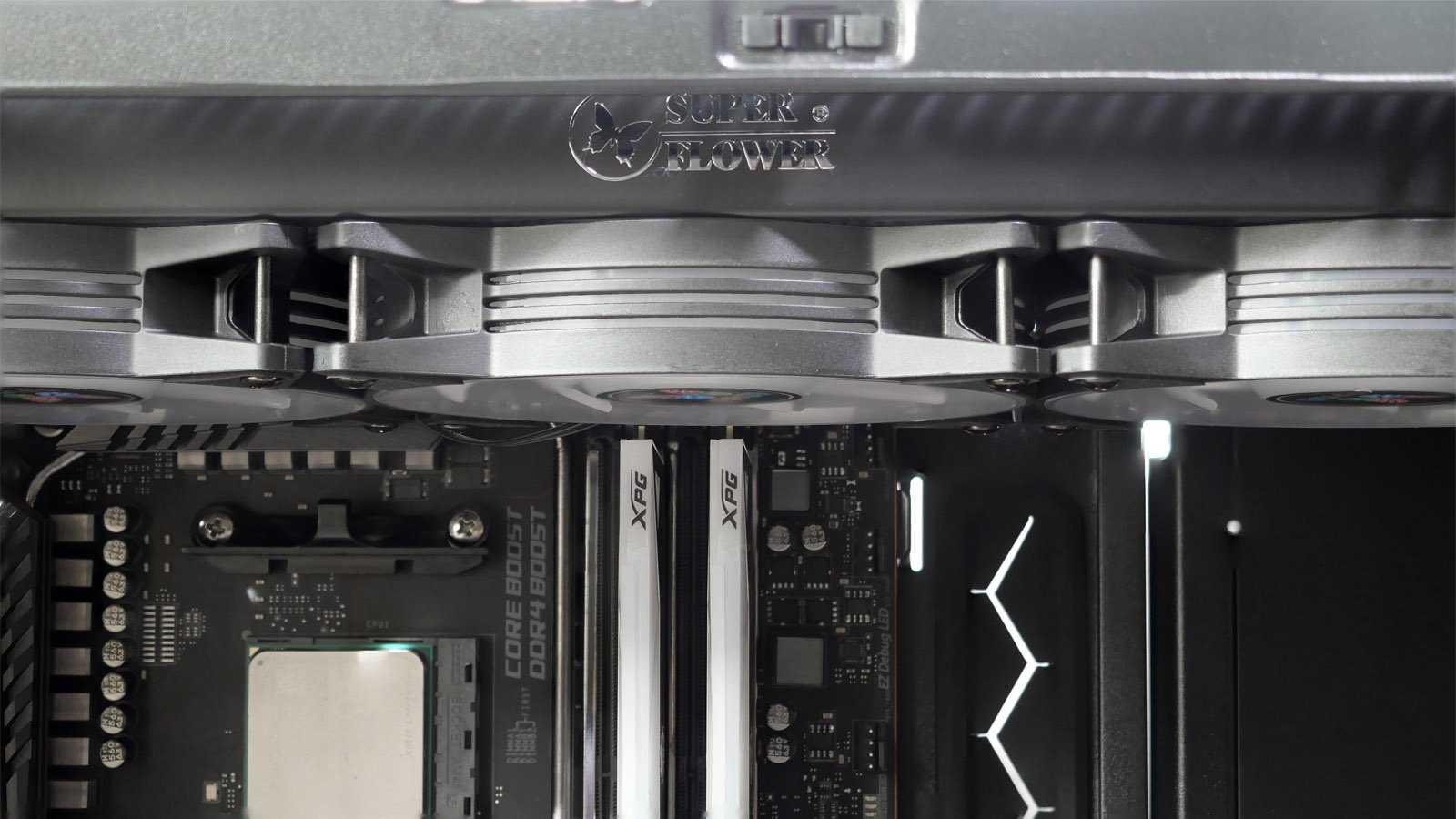

Запас места сверху достаточен, чтобы установленный под верхней крышкой радиатор системы жидкостного охлаждения стандартной толщины 27 мм с вентиляторами толщиной 25 мм не создавал препятствий для доступа к оперативной памяти. В инструкции указано, что при такой конфигурации должны вместиться модули до 36 мм высотой (на практике с ADATA XPG SPECTRIX D60G высотой ~46 мм проблем не возникло).

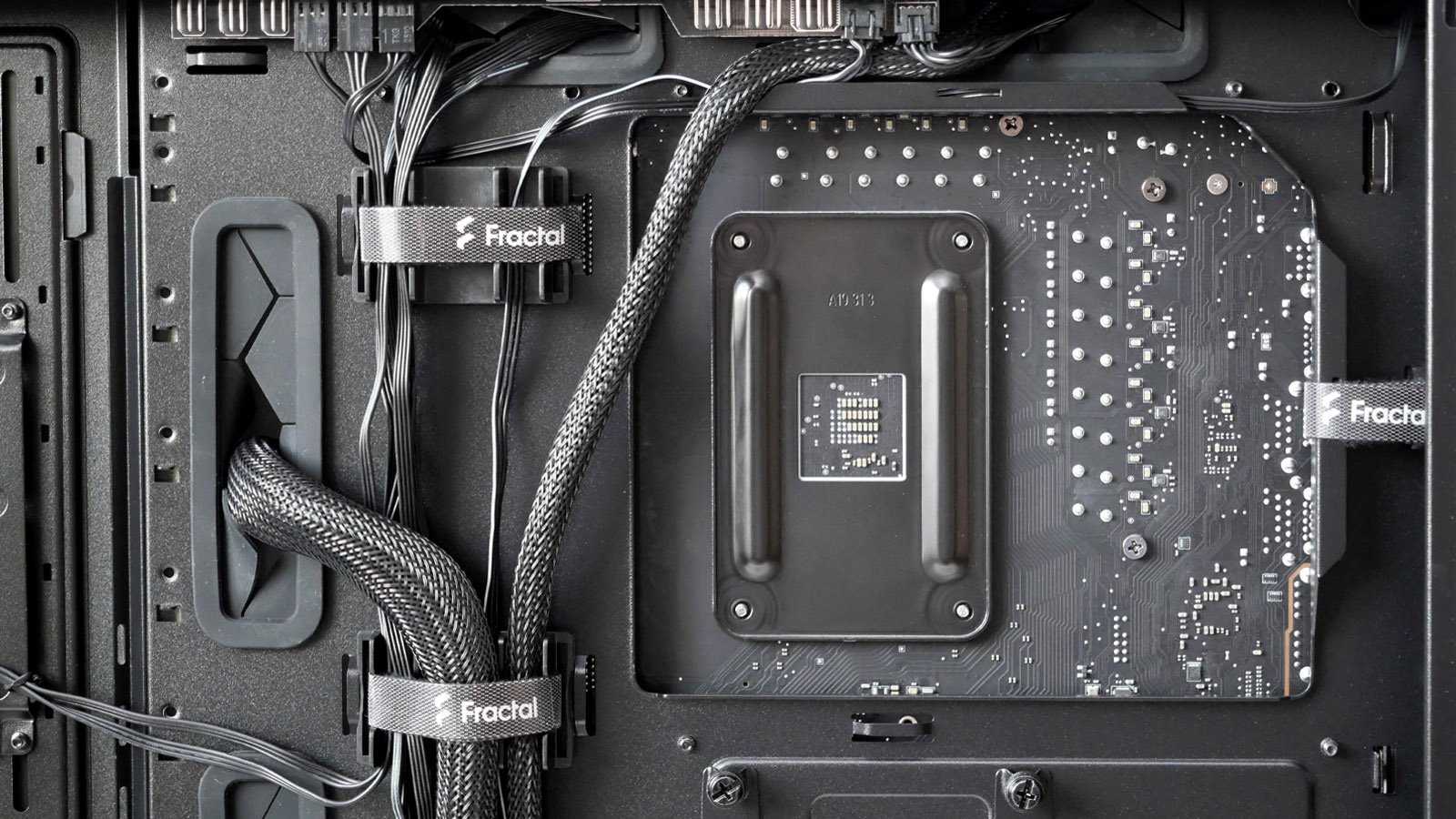

Окно в поддоне материнской платы большое и не перекрывает доступ к бэкплейту сокета центрального процессора. Это удобно при обслуживании кулеров или водоблоков.

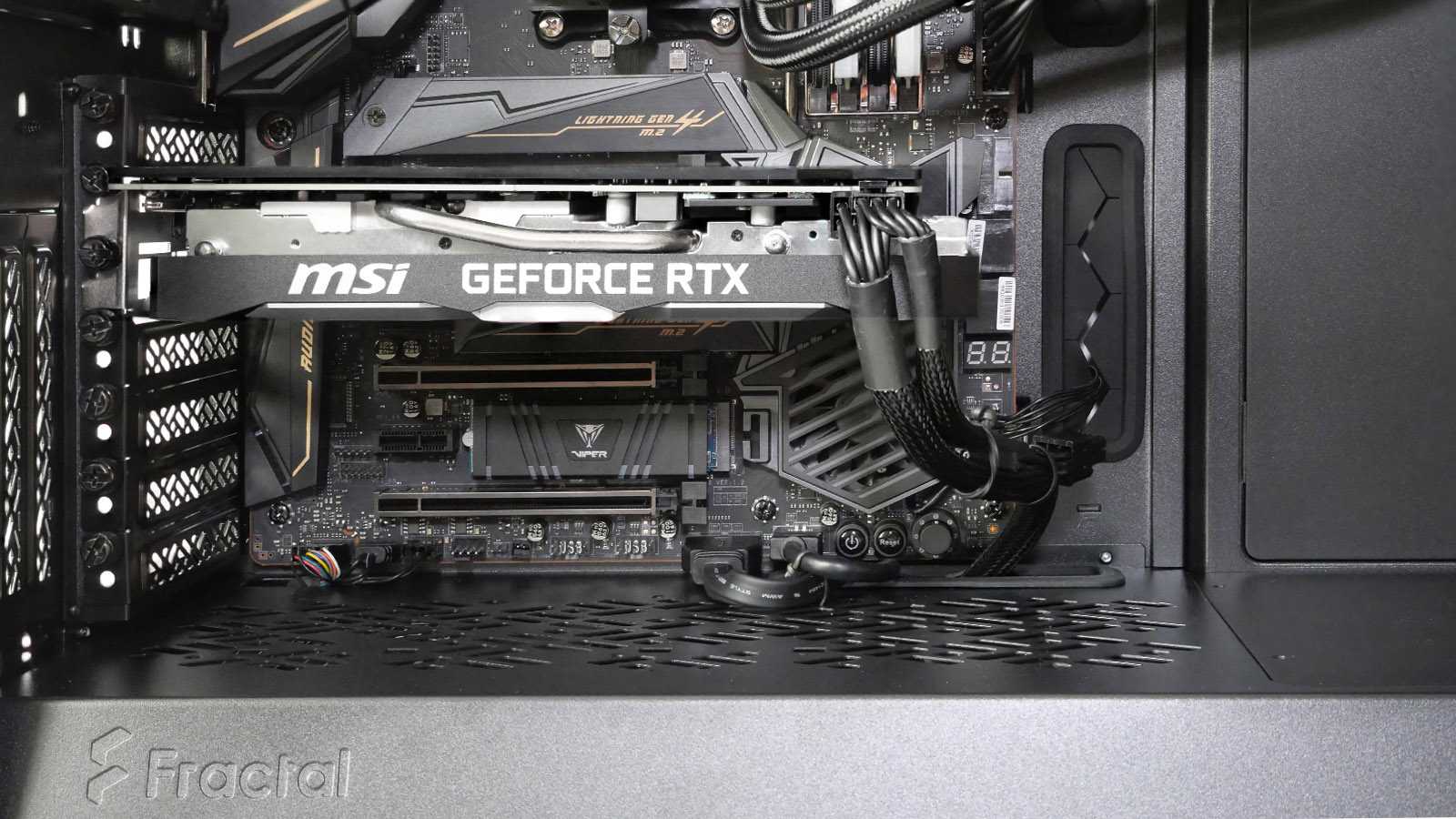

Установке одной или нескольких длинных видеокарт в базовой конфигурации ничего не мешает — запас места в длину ~49 см. Даже при установленном спереди радиаторе СЖО остаётся более 40 см, чего достаточно трёхвентиляторным видеокартам в большинстве случаев, а при наполнении корпуса салазками с жёсткими дисками 31,5 см хватит на большинство двухвентиляторных видеоадаптеров. Единственное пожелание к дизайнерам Fractal Design в будущих модификациях корпуса — добавить окошко в поддоне, отделяющем нижний отсек для БП, для прямого подведения питания PCI-E к видеокарте ближе к стеклянной боковой стенке, чтобы не тянуться от отверстий рядом с нижней кромкой материнской платы.

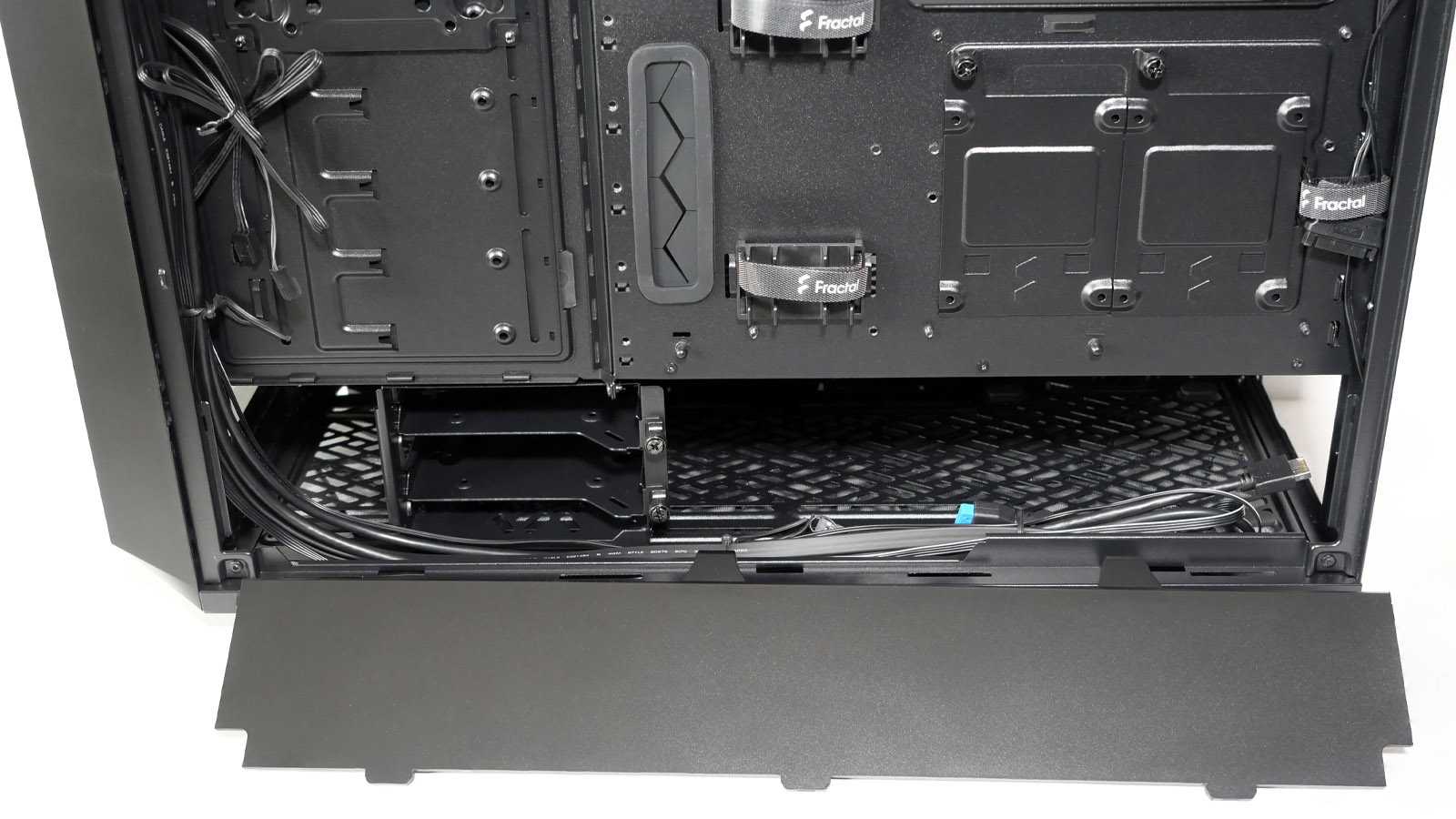

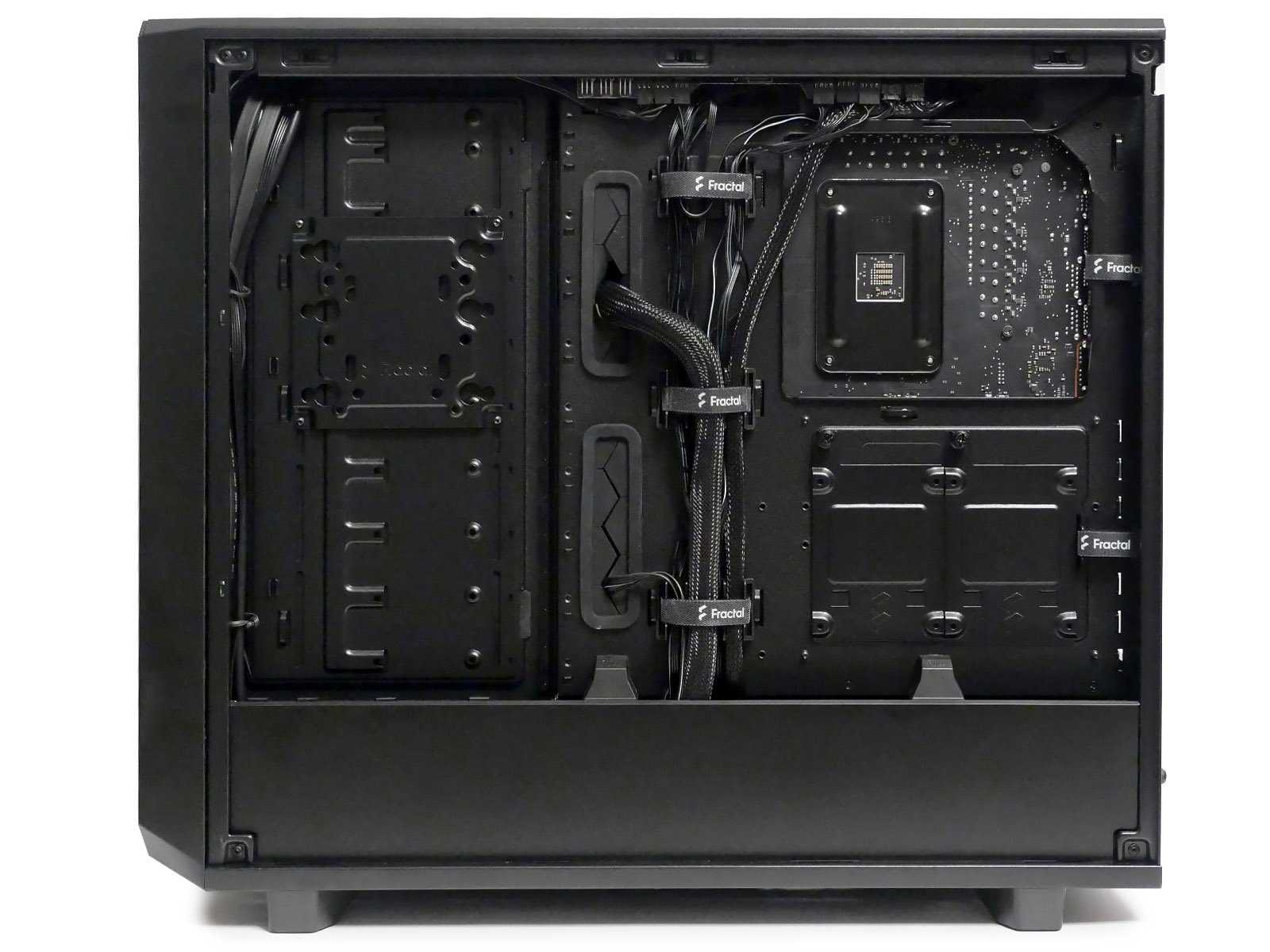

Корпус изобилует грамотными решениями для удобного кабель-менеджмента. Например, пучки проводов за блоком питания прикрывает аккуратная быстросъёмная пластиковая пластина.
Хороший запас между боковыми стенками и внутренними компонентами, большое количество заготовленных переходных отверстий с аккуратными резиновыми лепестковыми заглушками, пластиковые направляющие для кабелей, многоразовые застежки и пластиковая панель сзади позволяют уложить кабели аккуратно.

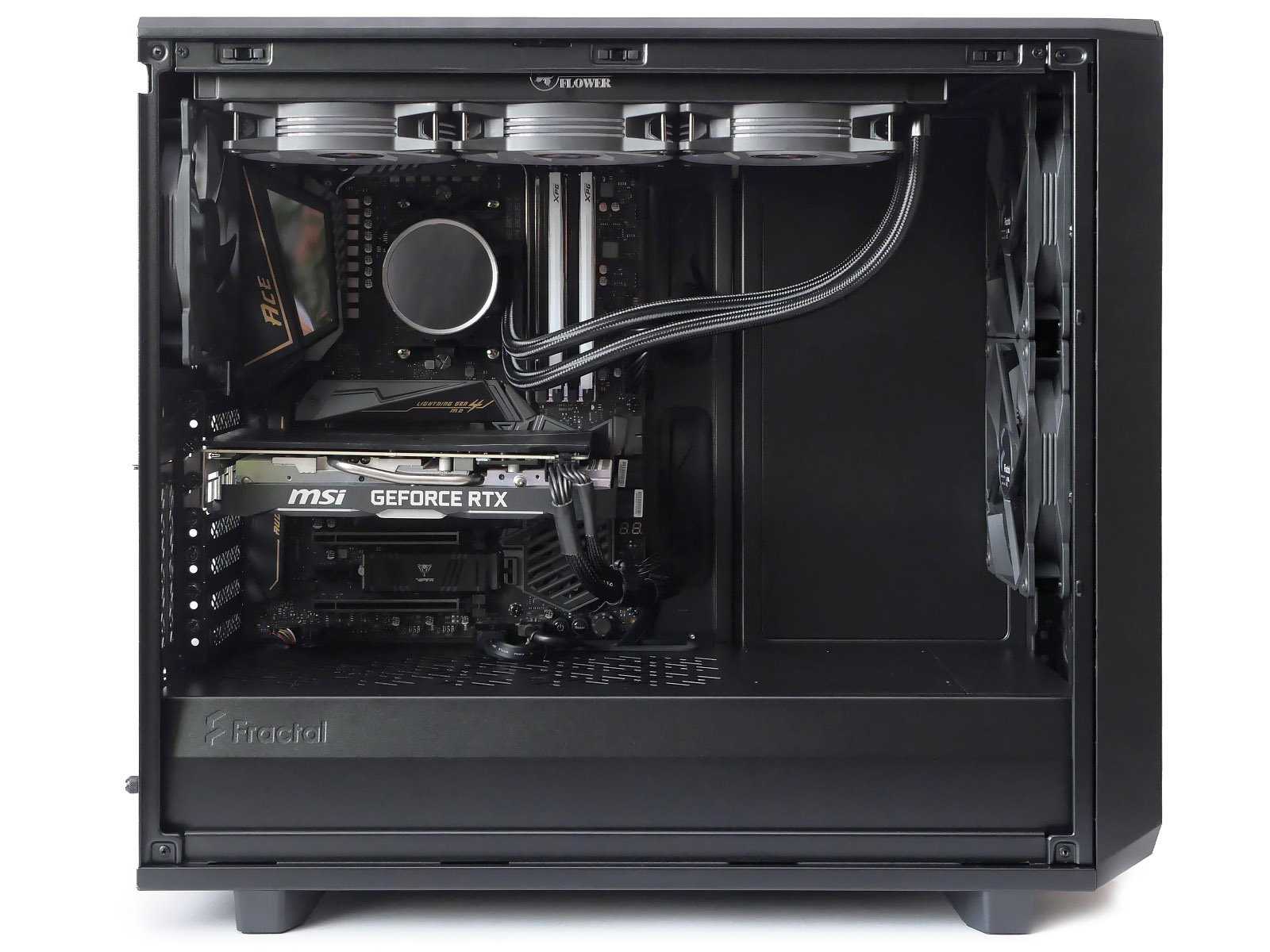

Как итог — собранный тестовый стенд в корпусе Fractal Design Meshify 2 без приложения особых усилий получился очень аккуратным, без нагромождений проводов и со свободным доступом к любому компоненту.
Тестирование
Конфигурация тестового стенда
| Тип комплектующих |
Модель |
| Материнская плата | MSI MEG X570 ACE (BIOS: 7C35v1C от 13.11.2020) |
| Процессор | AMD Ryzen 7 2700X |
| Система охлаждения процессора | Super Flower Neon 360 |
| Термоинтерфейс | Из комплекта СЖО |
| Оперативная память | 2 х ADATA XPG SPECTRIX D60G DDR4-3200 (AX4U320038G16A-DT60) |
| Системный накопитель | M.2 NVMe SSD Patriot Viper VPR100 512 ГБ |
| Накопитель для хранения данных | M.2 NVMe SSD Seagate Firecuda 2 ТБ |
| Видеоадаптер | MSI GeForce RTX 2060 Ventus OC 6 ГБ |
| Блок питания | ADATA XPG CORE REACTOR 650W GOLD |
| Корпус | Fractal Design Meshify 2 |
| Операционная система | Microsoft Windows 10 Professional x64, версия 2004 с обновлениями на 15.12.2020 |
| Температура в помещении | ~26 °C |
Скорость и шум вентиляторов
Предустановленные 140-мм вентиляторы Fractal Design Dynamic X2 GP-14 не имеют RGB-подсветки. Расстояние между крепежными отверстиями у них — 125 мм. Скорость вращения семилопастной крыльчатки достигает 1000±10% оборотов в минуту, воздушный поток — до 68.4 CFM, а создаваемое статическое давление — до 0,71 мм H2O. Стартовый порог напряжения — 4 В. Наработка на отказ заявлена на уровне 100000 часов.
Паспортный уровень шума одного вентилятора должен укладываться в 18,9 дБа, но втроём они закономерно громче. По измерениям в обычных домашних условиях с помощью прибора Актаком АТЕ-9015 при включенных трёх вентиляторах уровень шума с расстояния 1 метр на максимуме достигает 33,1 дБА.
Температура компонентов под нагрузкой
Приблизительная схема движения потоков воздуха внутри стенда:
Нагрев комплектующих оценивался по показаниям встроенных в комплектующие термодатчиков с помощью утилиты HWiNFO 6.40 в следующих сценариях:
- Контроль средней температуры в режиме бездействия (CPU Package Power ~30 Вт, GPU Power ~11 Вт);
- Экстремальная нагрузка только на центральный процессор в Prime95 30.3 build 6, режим Small FFT’s в 16 потоков (CPU Package Power ~180 Вт);
- Комплексная стресс-нагрузка на компоненты ПК одновременным запуском: Furmark CPU Burner 0.1.0 в 16 потоков (CPU Package Power ~160 Вт), Furmark 1.21.1.0 GPU Stress Test (Full HD, сглаживание 8x MSAA, GPU Power ~165 Вт) и Crystal Disk Mark 7.0.0 x64 (многократные тесты наборами данных 8 ГиБ) для обоих SSD-накопителей;
- Последовательный запуск игрового бенчмарка Far Cry 5 пять раз подряд без пауз.
О хорошей продуваемости корпуса в первую очередь говорит температура M.2 SSD-накопителей. При тестировании схожей конфигурации в других корпусах нередко наблюдался троттлинг Patriot Viper VPR100 по причине не самого эффективного радиатора на нём. Во Fractal Design Meshify 2 же его температура не поднималась выше 65 градусов.
Нагрев видеокарты до 74 градусов типичен для установленного экземпляра MSI GeForce RTX 2060 Ventus OC 6 ГБ и даже на открытом стенде она быстро подбирается к данному порогу.
Невысокая температура процессора AMD Ryzen 7 2700X при потреблении в стресс-тесте около 180 Вт больше заслуга 360-мм системы жидкостного охлаждения. Однако, если бы корпусу не хватало притока воздуха с фронтальной части, температура была бы выше.
Как итог, можно говорить о хорошо проработанном балансе между эстетикой передней панели корпуса и проницаемости для воздушных потоков
Немаловажно и беспрепятственное движение воздуха внутри благодаря продуманному зональному разделению, хорошему кабель-менеджменту и отсутствию громоздких корзин для накопителей. Даже при использовании корпуса в качестве основы для небольшого сервера и его доукомплектовании большим количеством жёстких дисков во фронтальной части, эффективность притока воздуха спереди можно легко будет поднять третьим вентилятором и снятием нейлонового пылевого фильтра на передней дверце.
Internal Layout
(Image credit: Tom’s Hardware)
The ease of removing the panels is only a glimpse of Fractal Design’s great PC case design skills. Opened up, the Meshify 2 has a whole host of features internally that set it apart in the market, so let’s go through a few of them.
(Image credit: Tom’s Hardware)
Starting off, the main motherboard area is good for up to an ATX-size motherboard. You can opt to install wider E-ATX boards up to 285mm in width, but these will cover the cable grommets and thus you’ll have to find a different method to route cables (switch to the storage layout).
(Image credit: Tom’s Hardware)
Flip over to the other side, and you’ll find the cable management area. At the top you’ll spot a fan controller, which has six 3-pin voltage-control headers along with three 4-pin PWM headers. But, note that the 3-pin headers here only offer constant voltage, so you’ll want to plug the included fans into your motherboard if you want to control their speeds – this module is more of a 3-port PWM splitter.

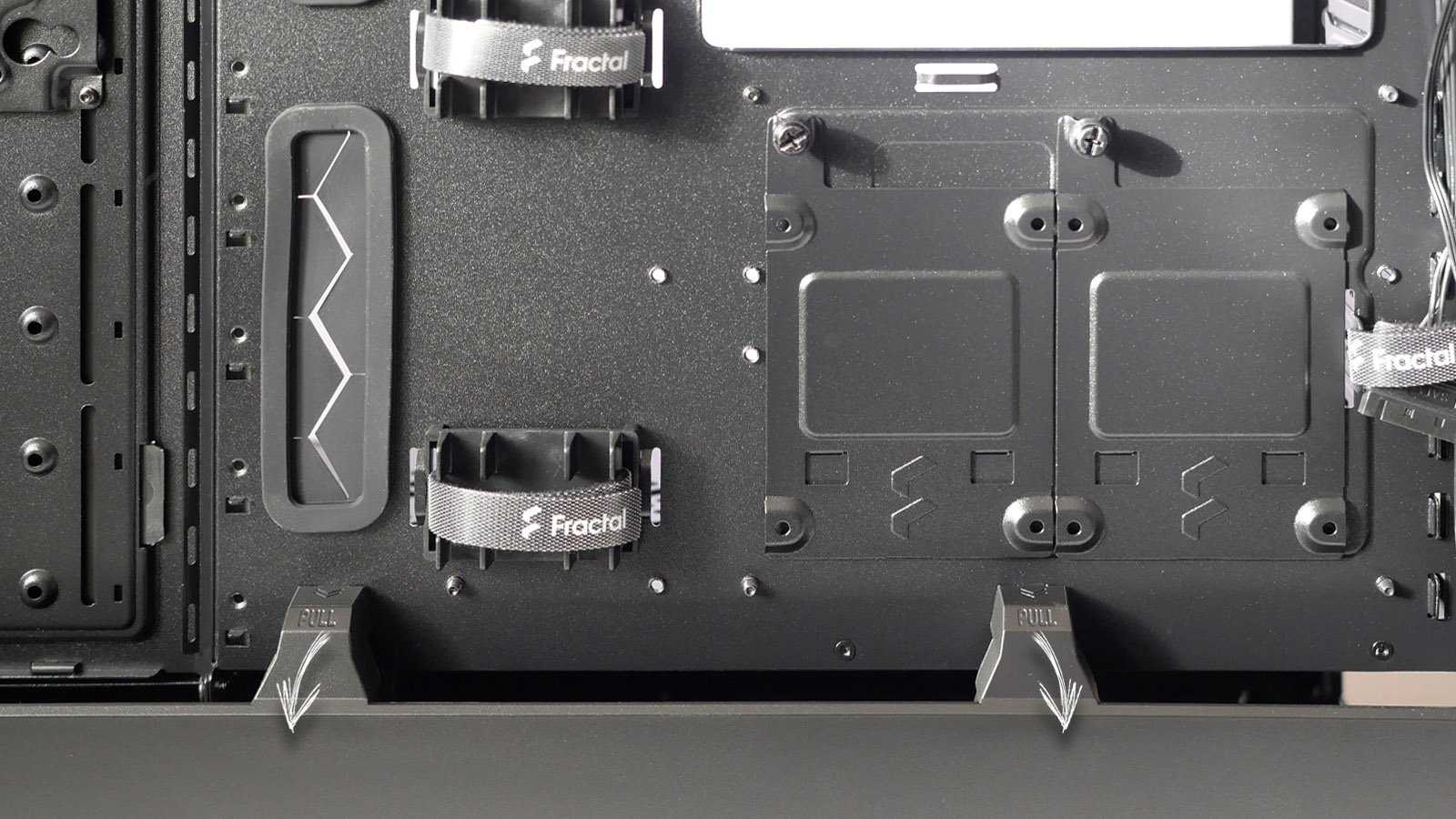

Back here there is room for two SSDs on the back of the motherboard tray, and a plastic trim piece covers up the PSU area. Remove this piece, and you’ll spot room for two 3.5-inch hard drives and the longest of power supplies. But what about that support for up to 11 3.5-inch drives that Fractal Design is talking about?
Image 1 of 2
(Image credit: Tom’s Hardware)
Image 1 of 2
(Image credit: Tom’s Hardware)
Image 1 of 2
Spot that huge plastic slab that’s in front of the motherboard? If you’re building a system that doesn’t use more than four 3.5-inch drives, you can leave it where it is as you can mount a third 3.5-inch drive on the floor of the PSU area too, as well as on the back of this partition.
(Image credit: Tom’s Hardware)
Leaving it there will offer room to mount a tube reservoir, for which mounting points are supplied on a removable cover piece to the PSU area. A separate part of this cover piece can be removed to make way for longer radiators.
(Image credit: Tom’s Hardware)
But, by removing just five screws, you can remove the side partition and bump it over to the left side of the chassis to switch to the storage layout. Three of these screws are accessible from the front, one from up top and one on the bottom, inside. This last one is the trickiest to get to when you move the partition over to this side, but Fractal Design cut a hole in the front panel that you can guide your screwdriver through to reach it, and the entire panel fits seamlessly into place.
(Image credit: Tom’s Hardware)
Then, flip over to the other side, and you can install up to eight additional hard drives, though only four trays are included in the accessory box.
However, despite offering room for up to eight more hard drives for a total of up to 11 3.5-inch drives, at the front there is still room to house fans and a radiator, provided the radiator isn’t too thick.
Up to the partition, graphics cards can be 315 mm long, which is plenty for most cards. Assuming you don’t have a radiator, hard drives, or reservoir blocking access, GPUs can be up to 467mm long before bumping into the intake fans. Just note that in the storage layout (with the partition moved), GPUs can only be up to 150mm wide if you intend on pushing it into that space.
Экстерьер
Дизайн корпуса выдержан в достаточно строгом стиле. Лаконичные боковые панели с характерной ангулярной сеткой на фронтальной части давно стали визитной карточкой серии Meshify от Fractal Design.
Корпус продаётся в нескольких модификациях: простой Meshify 2 — чёрный с глухими металлическими боковыми стенками, Dark Tempered Glass (далее по тексту — TG) — чёрный с панелью из сильно тонированного закалённого стекла, Light TG — чёрный или серый с легкотонированным стеклом, Clear TG — белый корпус с прозрачным стеклом. В обзоре рассматривается модификация Fractal Design Meshify 2 Dark TG.
Размер корпуса с учетом ножек и всех деталей составляет 54,2 x 24 x 47,4 см при весе 10,5 кг. Каркас и боковые панели — металлические. Исключение — только фронтальная панель, у которой каркас пластиковый, а центральная дверца с ангулярной сеткой металлическая. Все детали FD Meshify 2 Dark TG отлично изготовлены, точно подогнаны и качественно выкрашены в чёрный цвет без сильного разброса оттенков.
Левая боковая панель сделана из бескаркасного закаленного стекла толщиной 4 мм, на которое приклеены крепления. По нижней части сделаны специальные направляющие, а сверху — защёлки. Стеклянную стенку, равно как и её противоположную металлическую копию, удобно снимать и ставить обратно. Для этого на задней части ближе к верху сделаны специальные пластиковые упоры для пальцев.
Верхняя металлическая перфорированная панель также полностью съёмная. Достаточно потянуть её вверх. Под ней скрывается сетчатый быстросъёмный фильтр, снимаемый с защёлок небольшим сдвигом назад и последующим извлечением вверх.
Фронтальные разъёмы закреплены на каркасе корпуса сверху. Верхняя съёмная панель имеет лишь вырезы под них. Это очень удобно, ведь провода до материнской платы не будут мешаться при разборе. Набор портов типичен для верхнего ценового сегмента: пара USB-3.0 разъемов, комбинированный аудиоразъём, один USB Type C, а также кнопки включения и перезагрузки. Индикатора активности накопителей информации нет, а светодиодная белая полоска, показывающая включен ПК или нет, вынесена под верхнюю часть mesh-панели спереди.
Корпус стоит на четырёх пластиковых ножках высотой 23 мм с резиновыми вставками снизу для большей устойчивости.
Ножки имеют сложную форму с прорезью для каркаса нижнего пылевого фильтра.
Сам фильтр удобно извлекается вперед и сделан на всю глубину корпуса.
Также на дне выделено место под служебную наклейку с моделью и серийным номером корпуса.
Cooling
(Image credit: Tom’s Hardware)
Being a mesh-fronted chassis, the Meshify 2 is all about airflow and cooling. Fractal Design includes three 140mm fans from the factory, which will be plenty for the vast majority of builds, with one at the rear exhaust and two as front intake.
You can opt to install another 140mm spinner in the front, three at the top, and two at the bottom intake (with the necessary sacrifices that may take, such as removing the hard drive cage). Alternatively, the same number of 120mm fans fit.
(Image credit: Tom’s Hardware)
However, radiators need a little more clearance, so you can fit up to a 120mm radiator at the rear exhaust, 420mm radiator at the top (limited to 360 in the storage layout), a 360mm radiator at the front, and a 140mm radiator at the bottom. Again, note that if you want to maximize radiator space, you’ll have to sacrifice either the biggest size at the top or the biggest size at the front intake to ensure the radiators clear each other.
Image 1 of 2
(Image credit: Tom’s Hardware)
Image 1 of 2
(Image credit: Tom’s Hardware)
Image 1 of 2
Dust filters are provided at the top, front and bottom intake, though you may choose to remove the top filter if you’re exhausting here to improve radiator performance without a dust-buildup penalty.
For custom loops, a fill port mount location is provided in the top fan bracket with a 25.4mm (1-inch) diameter.
Концентратор Nexus+2
За поддоном материнской платы сверху установлен концентратор вентиляторов Fractal Design Nexus+ 2. Он запитывается отдельным SATA-коннектором напрямую от блока питания, поэтому способен обеспечить работу подключенных компонентов мощностью суммарно до 30 Вт (ток до 2,6 А при напряжении 12 В).
Самый правый четырёхпиновый PWM-разъём на нём предназначен для подключения вентилятора кулера или водоблока. Показания о скорости вращения с этого разъёма будут передаваться материнской плате, для чего нужно подключить концентратор к ней крайним правым проводом с ярлычком «PWM cable». Оставшиеся два PWM-коннектора чуть левее подойдут, например, для подключения вентиляторов на радиаторе СЖО.
Шесть трёхпиновых DC-разъёмов слева предназначены для корпусных вентиляторов. Зависимость напряжения питания на них от правого PWM-разъёма приведена в конце буклета с инструкцией к корпусу.
That Accessory Box Though
(Image credit: Tom’s Hardware)
The Meshify 2 comes with possibly the largest accessory box ever for a PC case. It’s unnecessarily enormous, becausemost of it is empty. Inside you’ll find the four additional HDD trays, a smaller accessory box with all the screws and bits, and a very detailed manual that covers all the case’s features and how to use them. At the time of writing this manual isn’t available online, but if you intend on building a system in this chassis that pushes it to its limits, the manual can be very helpful in planning your build to find the case’s possibilities and limitations.
The screws and bits include a ton of rubber grommets to mount the HDDs with, to ensure there is some vibration damping, and Fractal Design even goes so far to include one extra motherboard standoff to replace the central anchoring standoff, in case you want to replace it for one that you can turn a screw into. You’ll also find a screw to secure the tempered-glass side panel for when you need to transport the case without its box. And plenty of zip ties are also included.
Specifications
| Type | Mid-Tower ATX |
| Motherboard Support | Mini-ITX, Micro-ATX, ATX, E-ATX (285 mm) |
| Dimensions (HxWxD) | 18.7 x 9.45 x 21.34 inches (474 x 240 x 542mm) |
| Max GPU Length | 18.4 inches (467 mm) |
| CPU Cooler Height | 7.3 inches (185 mm) |
| Max PSU Length | 13.9 inches (353 mm) |
| External Bays | ✗ |
| Internal Bays | 11x 3.5-inch (6 brackets included) |
| 4x 2.5-inch (2 brackets included) | |
| Expansion Slots | 7x + 2x Vertical |
| Front I/O | 2x USB 3.0, USB-C, 3.5 mm headphone, 3.5mm mic |
| Other | Tempered Glass Panel, Fan Controller |
| Front Fans | 2x 140 mm (Up to 3x 140mm, 3x 120mm) |
| Rear Fans | 1x 140mm (Up to 1x 140mm) |
| Top Fans | None (Up to 4x 140mm) |
| Bottom Fans | Up to 2x 140 mm |
| Side Fans | ✗ |
| RGB | No |
| Damping | No |
