Спецификация
| Модель | Fractal Design Meshify 2 Black TG Dark Tint |
| P/n: | FD-C-MES2A-02 |
| Форм-фактор | Middle-Tower (средняя башня) |
| Форм-фактор совместимых плат | Mini-ITX, MicroATX, ATX, E-ATX (до 285 мм) |
| Размеры | 542 x 240 x 474 мм |
| Максимальная длина видеокарты |
491 мм (467 мм с вентилятором спереди или 315 мм с установленной корзиной для HDD) |
| Поддержка блоков питания | ATX PS2 до 250 мм длиной |
| Максимальная высота кулера процессора | 185 мм |
| Боковые стенки | Закалённое стекло 4 мм и металл |
| Крепления для дисков 3.5″/2.5″ | 6 в комплекте, всего 14 позиций + 1 мультикронштейн |
| Слотов расширения | 7 шт. горизонтальных, 2 шт. вертикальных |
| Интерфейсы верхней панели | USB 3.0 x 2 шт.; USB 3.1 Gen1 Type C x 1 шт.; Комбинированное аудиогнездо x 1 шт.; Кнопка питания x 1 шт.; Кнопка перезагрузки x 1 шт. |
| Вес | 10,5 кг |
Упаковка и комплектация
Корпус имеет габариты чуть выше среднего для сегмента средних башен, поэтому и коробка размером ему под стать: 63,4 x 54,2 x 32,4 см. Вес в упаковке — 13,2 кг. На боковых гранях коробки сделаны вырезы, играющие роль ручек для переноски. Внешнее оформление достаточно сдержанное. Здесь нет лоска глянцевой цветной печати, свойственной топ-сегменту. С другой стороны, коробка отправляется в мусор сразу после первой распаковки и тратить ресурсы на её красочное оформление было бы … неэкологично.
Толщина картона и внутренних пенопластовых демпферов достаточна для защиты от повреждений при транспортировке.
Внутри основной коробки вложена ещё одна с салазками для накопителей информации, инструкцией и ещё одной коробочкой с набором крепежных элементов.
Инструкции к своим детищам Fractal Design делает просто шикарные. Понятные цветные иллюстрации и подробные схемы отдельных технических решений в конструкции корпуса, сопровождаемые описанием на нескольких языках, не оставляют при сборке компьютера каких-либо вопросов.
Тестирование
Конфигурация тестового стенда
| Тип комплектующих |
Модель |
| Материнская плата | MSI MEG X570 ACE (BIOS: 7C35v1C от 13.11.2020) |
| Процессор | AMD Ryzen 7 2700X |
| Система охлаждения процессора | Super Flower Neon 360 |
| Термоинтерфейс | Из комплекта СЖО |
| Оперативная память | 2 х ADATA XPG SPECTRIX D60G DDR4-3200 (AX4U320038G16A-DT60) |
| Системный накопитель | M.2 NVMe SSD Patriot Viper VPR100 512 ГБ |
| Накопитель для хранения данных | M.2 NVMe SSD Seagate Firecuda 2 ТБ |
| Видеоадаптер | MSI GeForce RTX 2060 Ventus OC 6 ГБ |
| Блок питания | ADATA XPG CORE REACTOR 650W GOLD |
| Корпус | Fractal Design Meshify 2 |
| Операционная система | Microsoft Windows 10 Professional x64, версия 2004 с обновлениями на 15.12.2020 |
| Температура в помещении | ~26 °C |
Скорость и шум вентиляторов

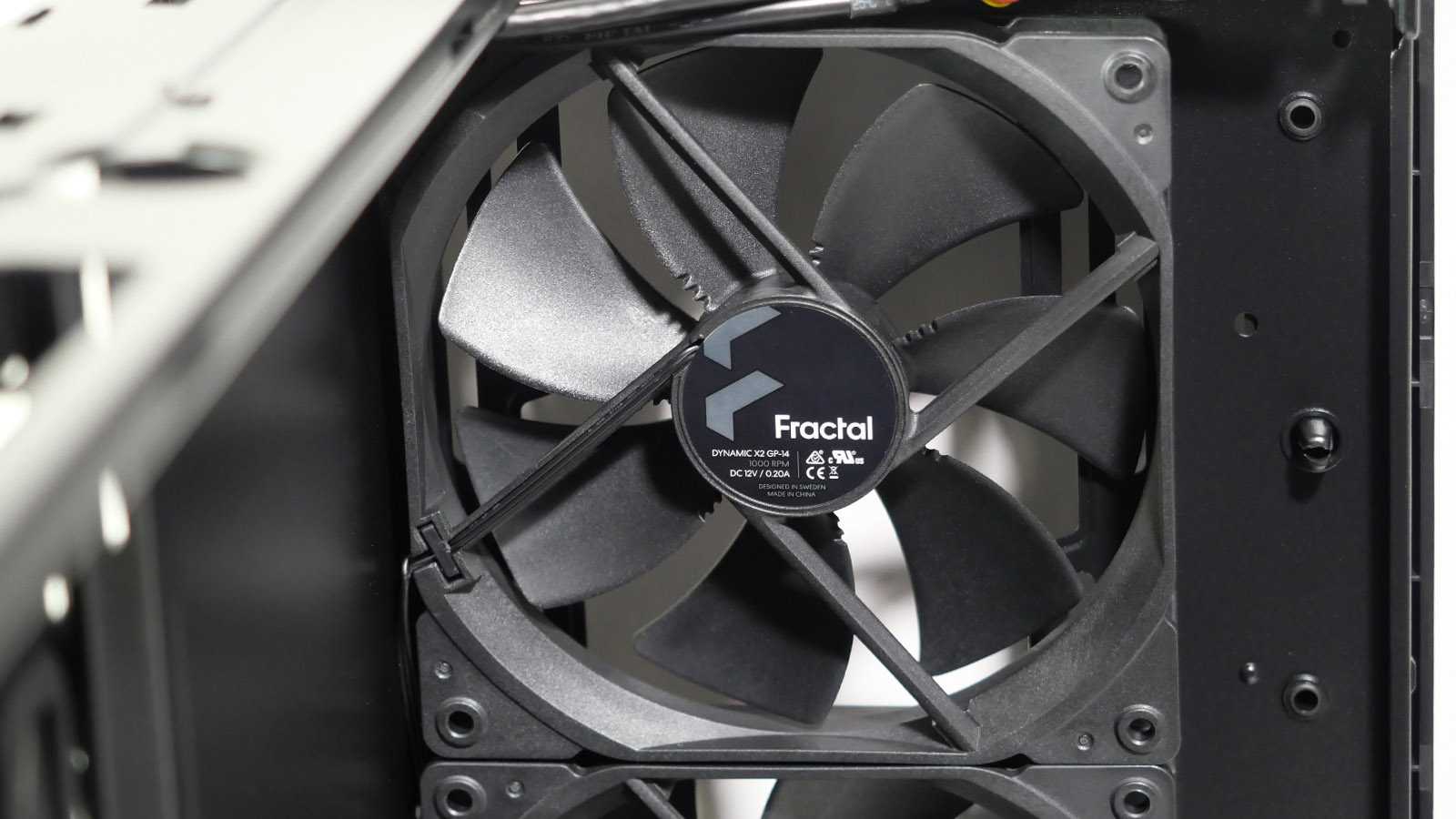

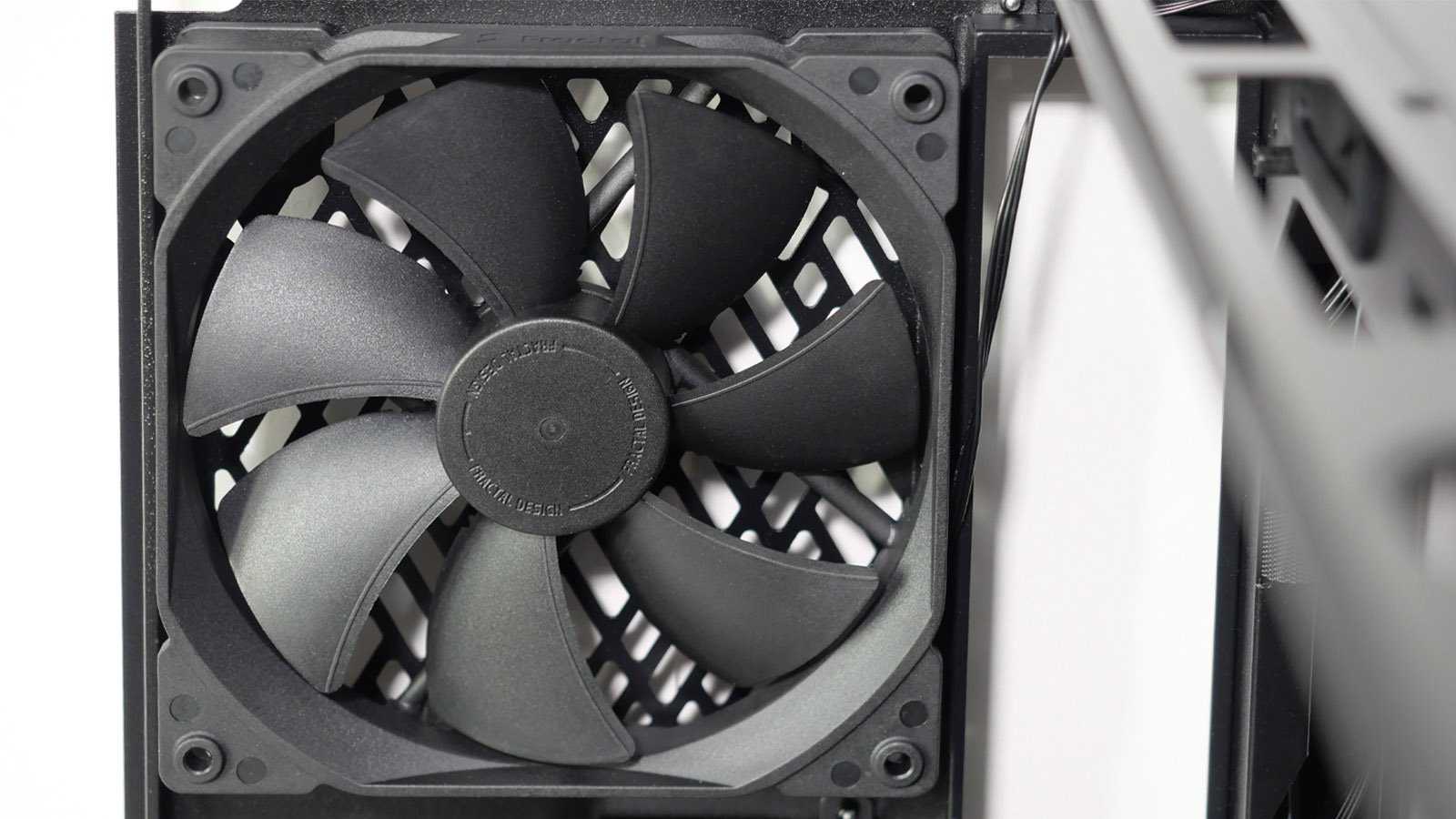

Предустановленные 140-мм вентиляторы Fractal Design Dynamic X2 GP-14 не имеют RGB-подсветки. Расстояние между крепежными отверстиями у них — 125 мм. Скорость вращения семилопастной крыльчатки достигает 1000±10% оборотов в минуту, воздушный поток — до 68.4 CFM, а создаваемое статическое давление — до 0,71 мм H2O. Стартовый порог напряжения — 4 В. Наработка на отказ заявлена на уровне 100000 часов.
Паспортный уровень шума одного вентилятора должен укладываться в 18,9 дБа, но втроём они закономерно громче. По измерениям в обычных домашних условиях с помощью прибора Актаком АТЕ-9015 при включенных трёх вентиляторах уровень шума с расстояния 1 метр на максимуме достигает 33,1 дБА.
Температура компонентов под нагрузкой

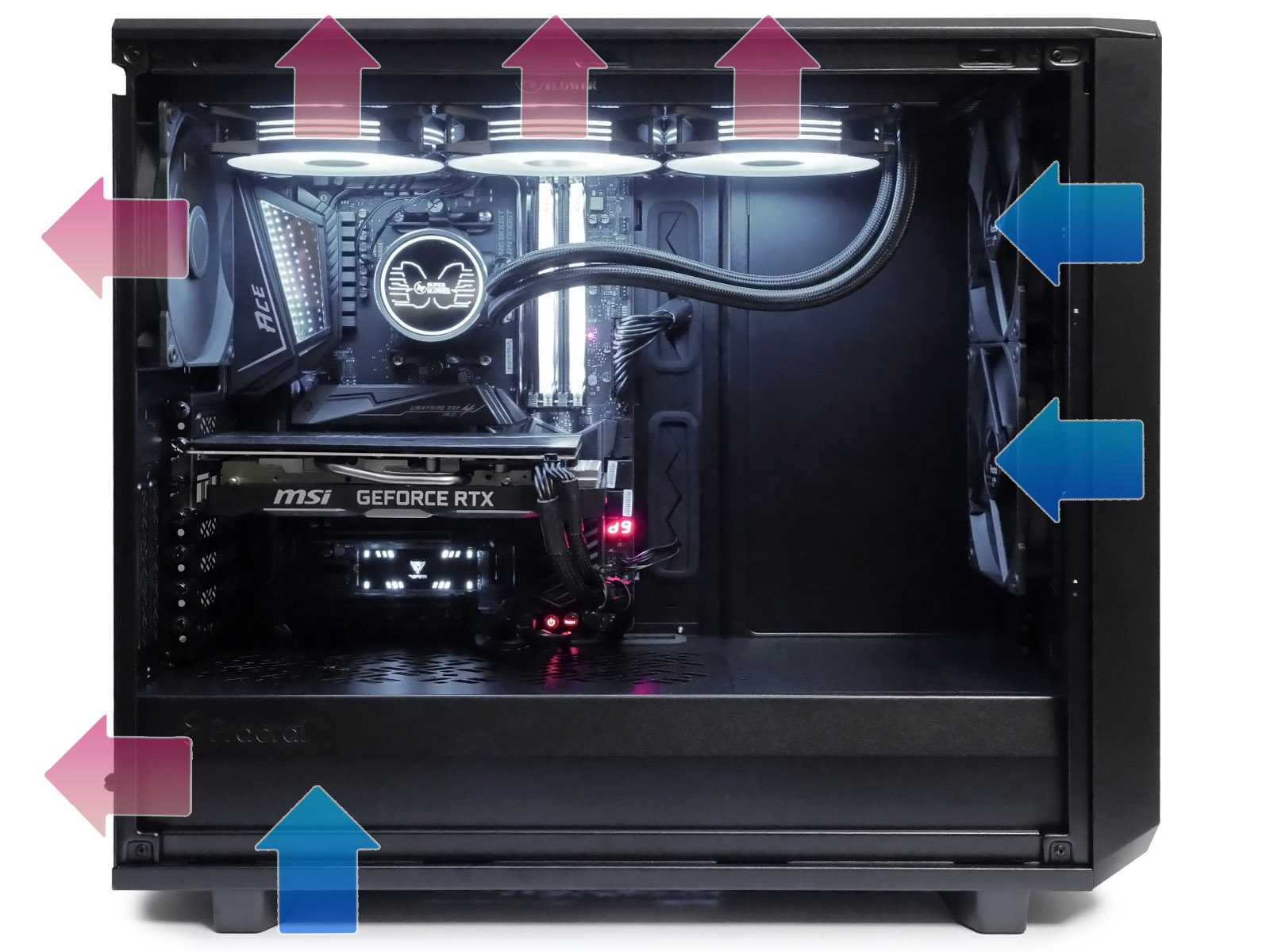

Приблизительная схема движения потоков воздуха внутри стенда:
Нагрев комплектующих оценивался по показаниям встроенных в комплектующие термодатчиков с помощью утилиты HWiNFO 6.40 в следующих сценариях:
- Контроль средней температуры в режиме бездействия (CPU Package Power ~30 Вт, GPU Power ~11 Вт);
- Экстремальная нагрузка только на центральный процессор в Prime95 30.3 build 6, режим Small FFT’s в 16 потоков (CPU Package Power ~180 Вт);
- Комплексная стресс-нагрузка на компоненты ПК одновременным запуском: Furmark CPU Burner 0.1.0 в 16 потоков (CPU Package Power ~160 Вт), Furmark 1.21.1.0 GPU Stress Test (Full HD, сглаживание 8x MSAA, GPU Power ~165 Вт) и Crystal Disk Mark 7.0.0 x64 (многократные тесты наборами данных 8 ГиБ) для обоих SSD-накопителей;
- Последовательный запуск игрового бенчмарка Far Cry 5 пять раз подряд без пауз.
О хорошей продуваемости корпуса в первую очередь говорит температура M.2 SSD-накопителей. При тестировании схожей конфигурации в других корпусах нередко наблюдался троттлинг Patriot Viper VPR100 по причине не самого эффективного радиатора на нём. Во Fractal Design Meshify 2 же его температура не поднималась выше 65 градусов.
Нагрев видеокарты до 74 градусов типичен для установленного экземпляра MSI GeForce RTX 2060 Ventus OC 6 ГБ и даже на открытом стенде она быстро подбирается к данному порогу.
Невысокая температура процессора AMD Ryzen 7 2700X при потреблении в стресс-тесте около 180 Вт больше заслуга 360-мм системы жидкостного охлаждения. Однако, если бы корпусу не хватало притока воздуха с фронтальной части, температура была бы выше.
Как итог, можно говорить о хорошо проработанном балансе между эстетикой передней панели корпуса и проницаемости для воздушных потоков
Немаловажно и беспрепятственное движение воздуха внутри благодаря продуманному зональному разделению, хорошему кабель-менеджменту и отсутствию громоздких корзин для накопителей. Даже при использовании корпуса в качестве основы для небольшого сервера и его доукомплектовании большим количеством жёстких дисков во фронтальной части, эффективность притока воздуха спереди можно легко будет поднять третьим вентилятором и снятием нейлонового пылевого фильтра на передней дверце.
Экстерьер

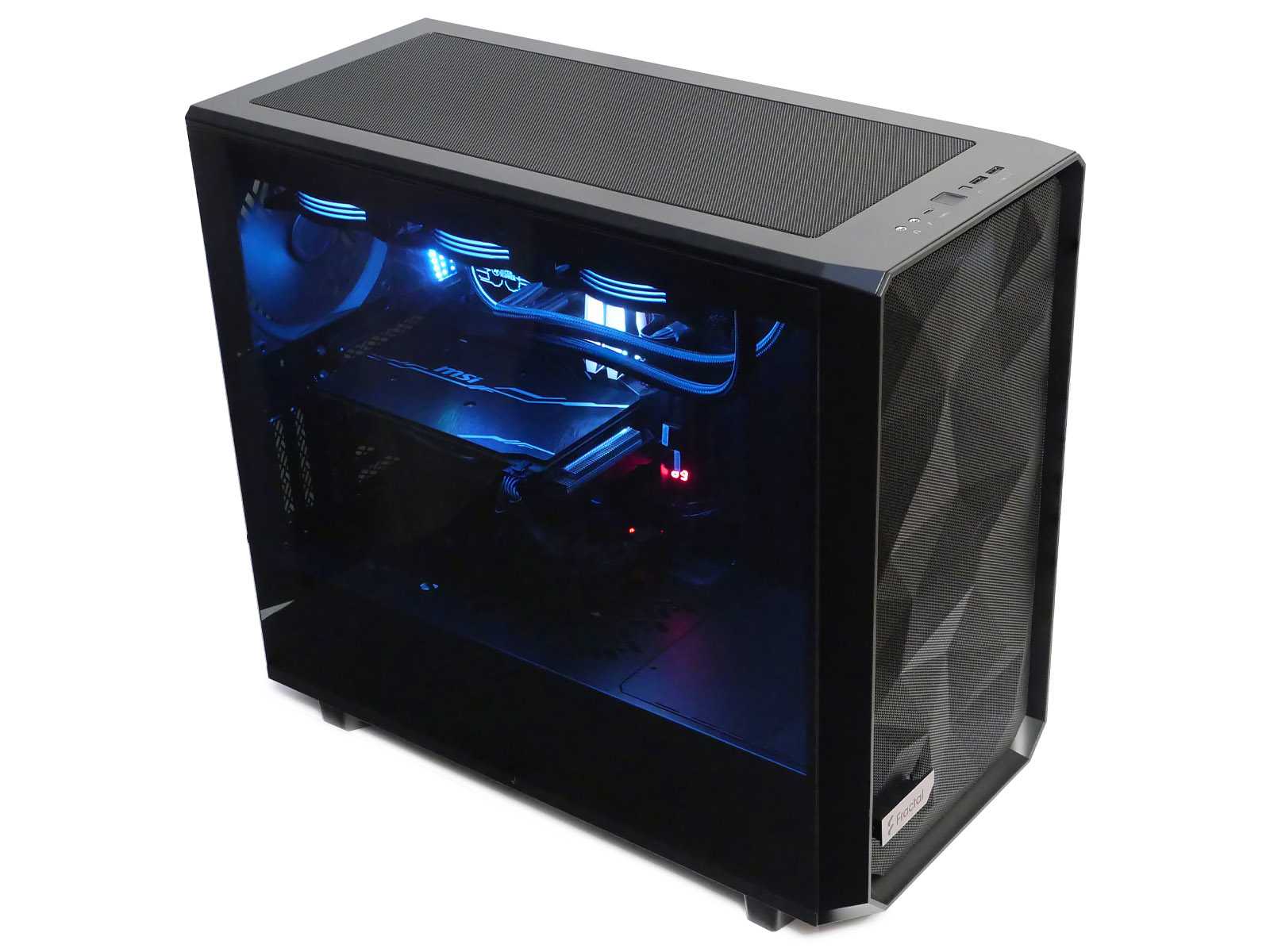

Дизайн корпуса выдержан в достаточно строгом стиле. Лаконичные боковые панели с характерной ангулярной сеткой на фронтальной части давно стали визитной карточкой серии Meshify от Fractal Design.
Корпус продаётся в нескольких модификациях: простой Meshify 2 — чёрный с глухими металлическими боковыми стенками, Dark Tempered Glass (далее по тексту — TG) — чёрный с панелью из сильно тонированного закалённого стекла, Light TG — чёрный или серый с легкотонированным стеклом, Clear TG — белый корпус с прозрачным стеклом. В обзоре рассматривается модификация Fractal Design Meshify 2 Dark TG.
Размер корпуса с учетом ножек и всех деталей составляет 54,2 x 24 x 47,4 см при весе 10,5 кг. Каркас и боковые панели — металлические. Исключение — только фронтальная панель, у которой каркас пластиковый, а центральная дверца с ангулярной сеткой металлическая. Все детали FD Meshify 2 Dark TG отлично изготовлены, точно подогнаны и качественно выкрашены в чёрный цвет без сильного разброса оттенков.
Левая боковая панель сделана из бескаркасного закаленного стекла толщиной 4 мм, на которое приклеены крепления. По нижней части сделаны специальные направляющие, а сверху — защёлки. Стеклянную стенку, равно как и её противоположную металлическую копию, удобно снимать и ставить обратно. Для этого на задней части ближе к верху сделаны специальные пластиковые упоры для пальцев.
Верхняя металлическая перфорированная панель также полностью съёмная. Достаточно потянуть её вверх. Под ней скрывается сетчатый быстросъёмный фильтр, снимаемый с защёлок небольшим сдвигом назад и последующим извлечением вверх.
Фронтальные разъёмы закреплены на каркасе корпуса сверху. Верхняя съёмная панель имеет лишь вырезы под них. Это очень удобно, ведь провода до материнской платы не будут мешаться при разборе. Набор портов типичен для верхнего ценового сегмента: пара USB-3.0 разъемов, комбинированный аудиоразъём, один USB Type C, а также кнопки включения и перезагрузки. Индикатора активности накопителей информации нет, а светодиодная белая полоска, показывающая включен ПК или нет, вынесена под верхнюю часть mesh-панели спереди.
Корпус стоит на четырёх пластиковых ножках высотой 23 мм с резиновыми вставками снизу для большей устойчивости.
Ножки имеют сложную форму с прорезью для каркаса нижнего пылевого фильтра.

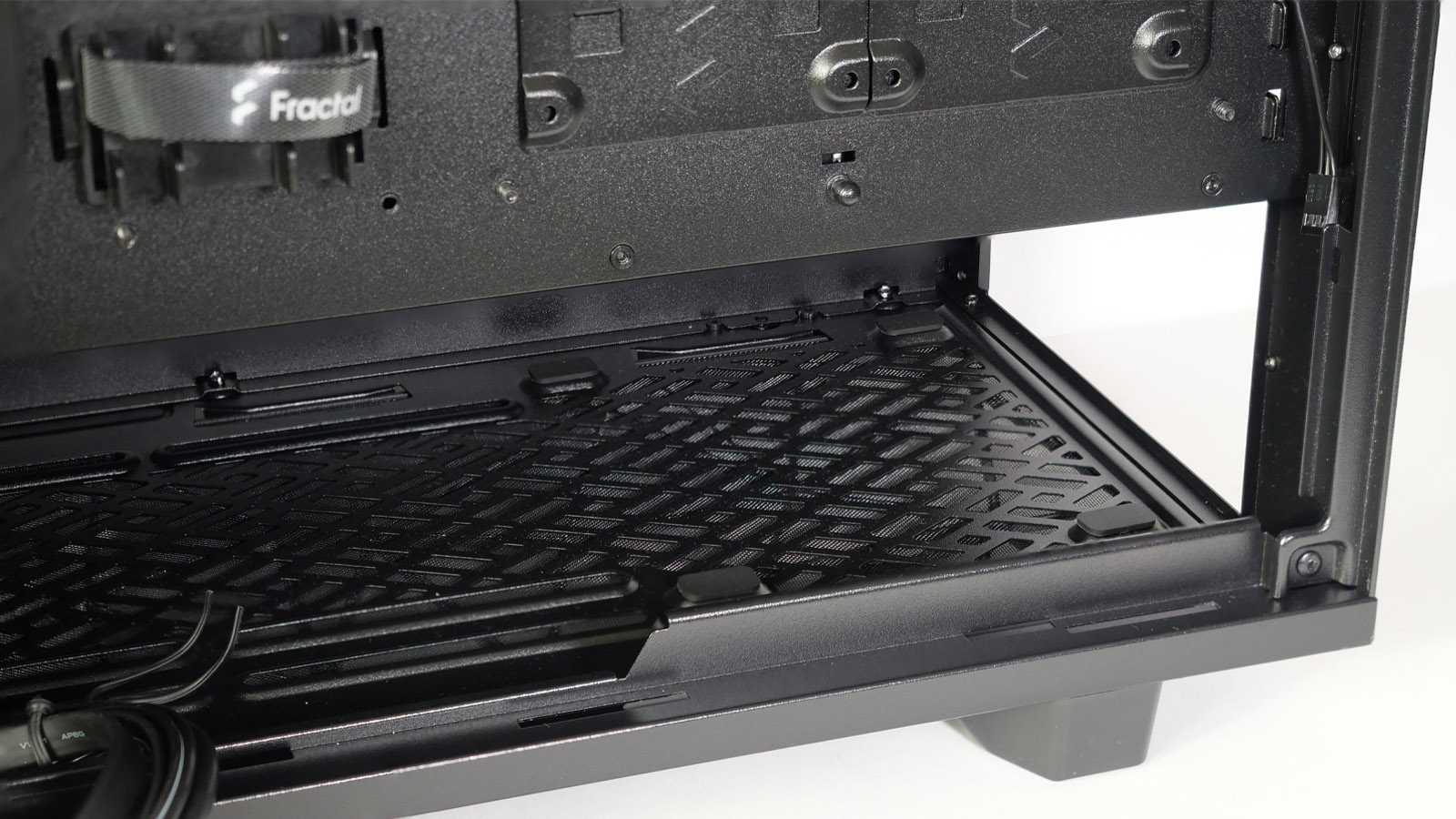

Сам фильтр удобно извлекается вперед и сделан на всю глубину корпуса.
Также на дне выделено место под служебную наклейку с моделью и серийным номером корпуса.
Learn more about the Fractal Design FD-CA-MESH-C-MINI-BKO-TGD
| Best Seller Ranking | #89 in Computer Cases |
|---|
| Brand | Fractal Design |
|---|---|
| Series | Meshify C Mini |
| Model | FD-CA-MESH-C-MINI-BKO-TGD |
| Type | Micro ATX Mini Tower |
|---|---|
| Color | Black |
| Case Material | Steel |
| With Power Supply | No |
| Power Supply Mounted | Bottom |
| Motherboard Compatibility | Micro-ATX / Mini-ITX |
| Side Panel Window | Yes |
| LED | No |
| Dust Filters | Front (included)Top (included)Bottom/PSU (included) |
| Internal 3.5″ Drive Bays | 2 x 3.5″/2.5″ universal bays |
|---|---|
| Internal 2.5″ Drive Bays | 3 x 2.5″ dedicated SSD mounts |
| Expansion Slots | 5 |
| Front Ports | 2 x USB 3.0 / Audio |
|---|
| Fan Options | Front: 3 x 120mm (1 x Fractal Design Dynamic X2 GP-12 120mm fan pre-installed) or 2 x 140mm fanTop: 2 x 120/140mm fanBottom: 1 x 120mm fanRear: 1 x 120mm fan (1 x Fractal Design Dynamic X2 GP-12 120mm fan pre-installed) |
|---|---|
| Radiator Options | Rear — Up to 120mm / Top — Up to 240mm / Front — Up to 280mm |
| Max GPU Length | 315 mm in default configuration |
|---|---|
| Max CPU Cooler Height | 172 mm |
| Max PSU Length | 175 mm |
| Dimensions (H x W x D) | 16.22″ x 8.54″ x 16.26″ with feet/screws/protrusions15.71″ x 8.54″ x 16.26″ without feet/filters |
| Weight | 16.50 lbs. |
| Features | Tinted tempered glass side panel for full edge-to-edge visibilityOpen air interior creates an unobstructed airflow path from intake to exhaustDistinctive new styling with sharp, stealthy aestheticNewly designed angular mesh front panel maximizes air intakePerformance and capacity of a larger tower in a remarkably compact mid-tower sizeFlexible storage options with room for up to 5 drives, all fully concealedFully adjustable and removable drive cage holds 2 x 3.5″/2.5″ HDD/SSDSSD plate on rear of motherboard tray supports 3 x 2.5” drivesIncludes two preinstalled Fractal Design Dynamic X2 GP-12 120mm LLS (Long Life Sleeve) bearing fansSeven total fan positions for high-airflow capability3 radiator positions with up to triple fan in front and dual fan up topEasy-to-clean front-access removable filters on front, top and baseFull length ventilated power supply shroud conceals drive cage and excess cablingVelcro straps and 26 tie-down locations allow precision cable managementSturdy steel drive trays with vibration-dampening rubber grommets15-35 mm of space behind motherboard plate with grommetted through-holes for clean cable routingSupport for new 6TB+ HDD mounting standardsSupport for enterprise 2.5″ drives with 15mm height (universal bays)Blue LED power and white LED disk activity indicatorRecommended max PSU length: 175 mmWater Cooling Support:Front: 280/240/140/120 mm radiators (max 144 mm width)Top: 240/120 mm radiators (max 40 mm motherboard component height)Rear: 120 mm radiators (max 125 mm width) |
|---|
Концентратор Nexus+2

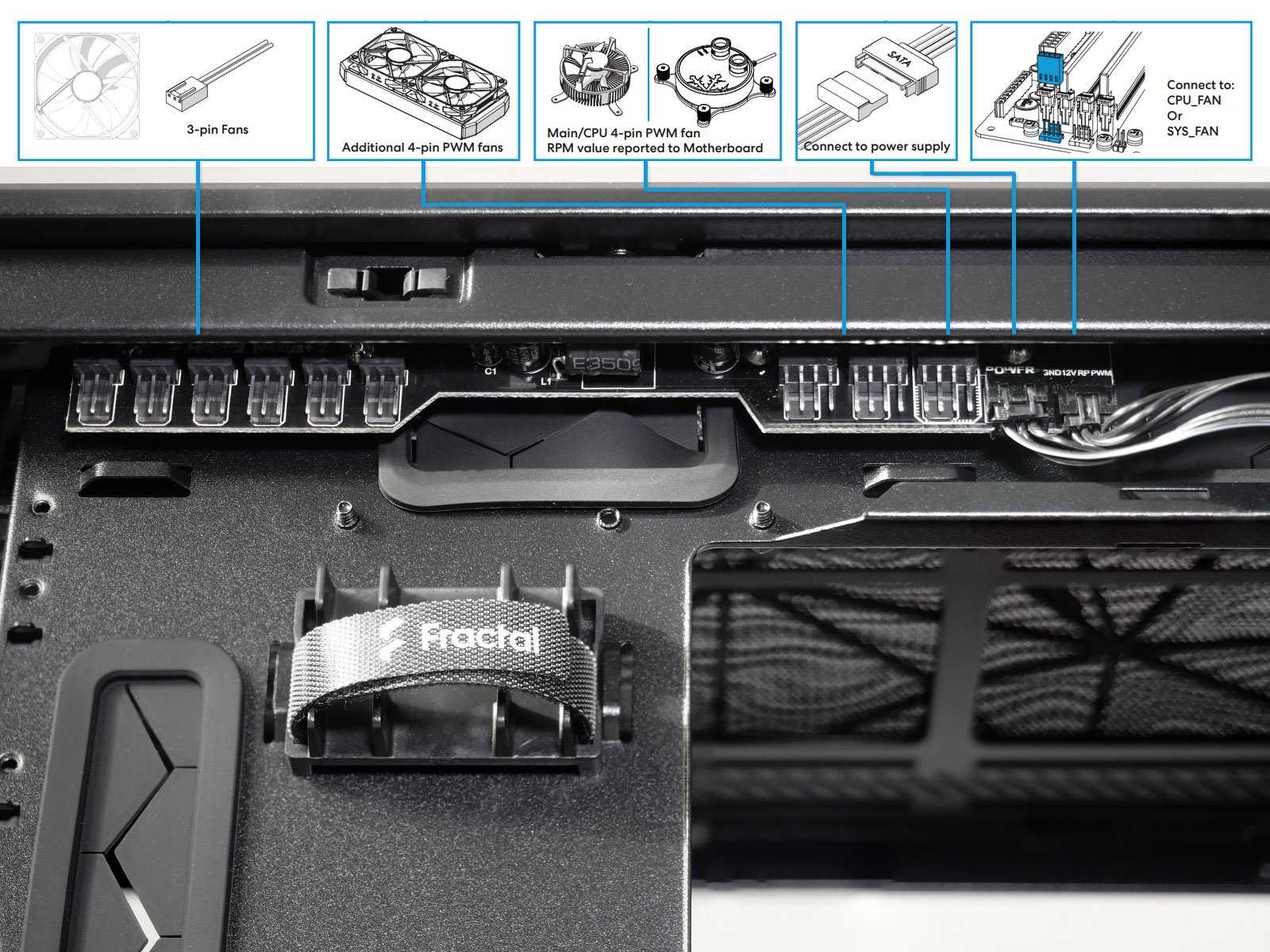

За поддоном материнской платы сверху установлен концентратор вентиляторов Fractal Design Nexus+ 2. Он запитывается отдельным SATA-коннектором напрямую от блока питания, поэтому способен обеспечить работу подключенных компонентов мощностью суммарно до 30 Вт (ток до 2,6 А при напряжении 12 В).
Самый правый четырёхпиновый PWM-разъём на нём предназначен для подключения вентилятора кулера или водоблока. Показания о скорости вращения с этого разъёма будут передаваться материнской плате, для чего нужно подключить концентратор к ней крайним правым проводом с ярлычком «PWM cable». Оставшиеся два PWM-коннектора чуть левее подойдут, например, для подключения вентиляторов на радиаторе СЖО.

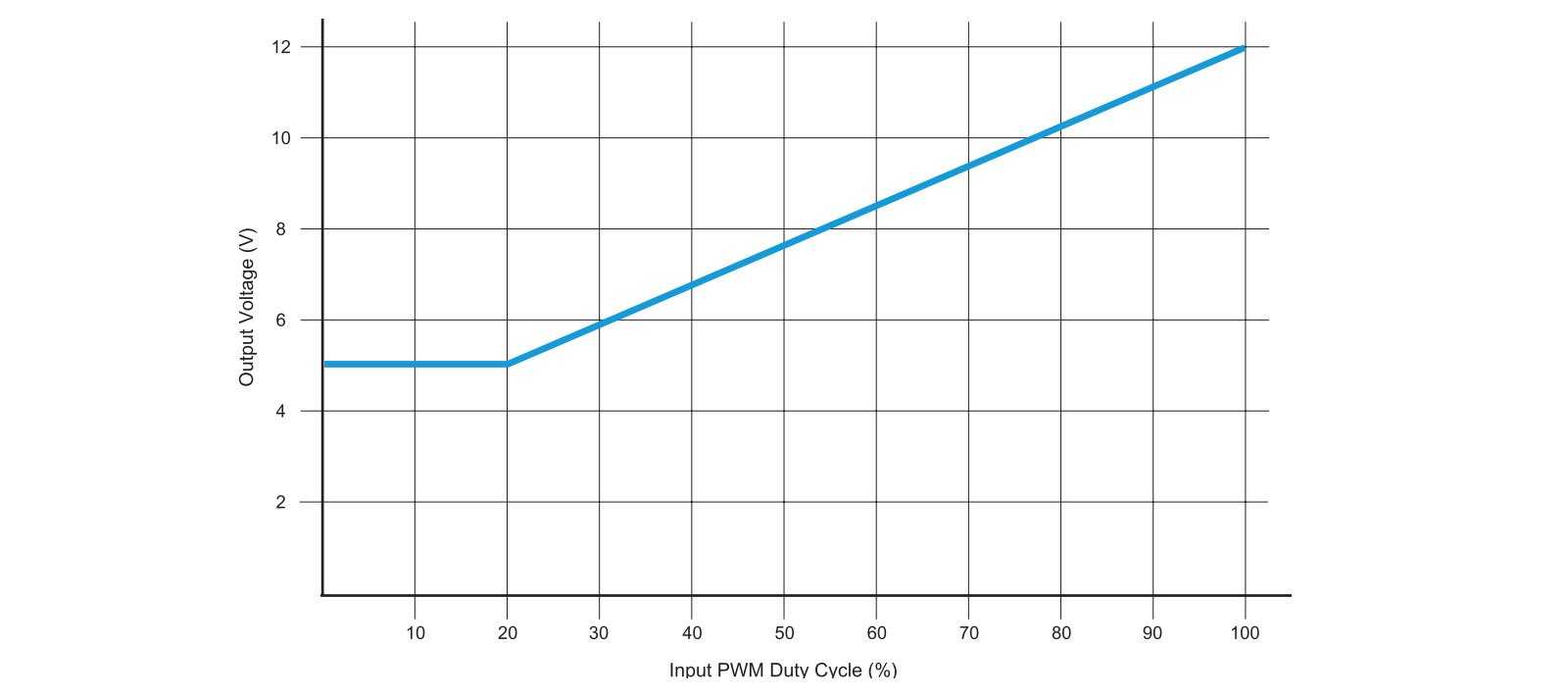

Шесть трёхпиновых DC-разъёмов слева предназначены для корпусных вентиляторов. Зависимость напряжения питания на них от правого PWM-разъёма приведена в конце буклета с инструкцией к корпусу.
Интерьер

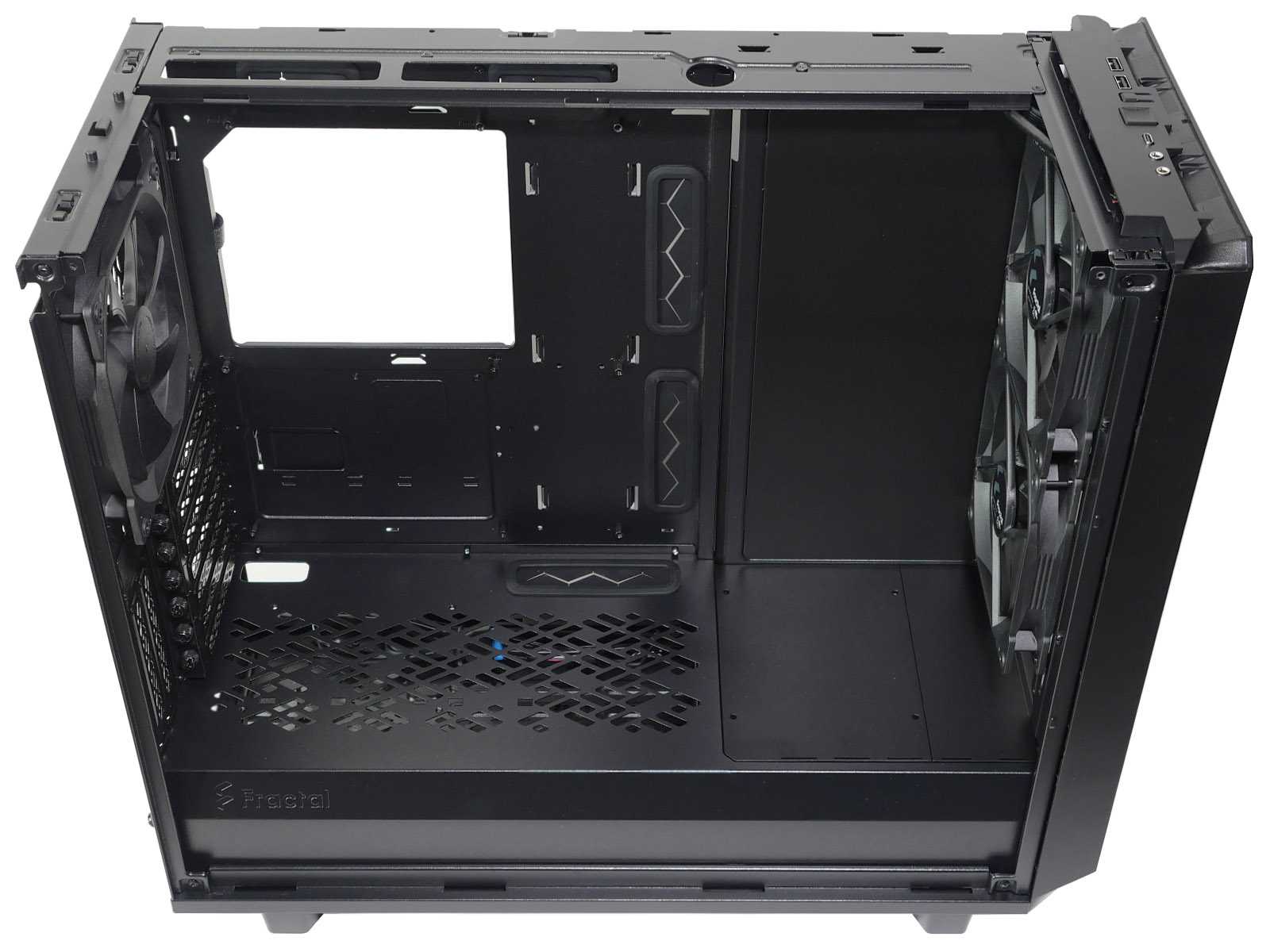

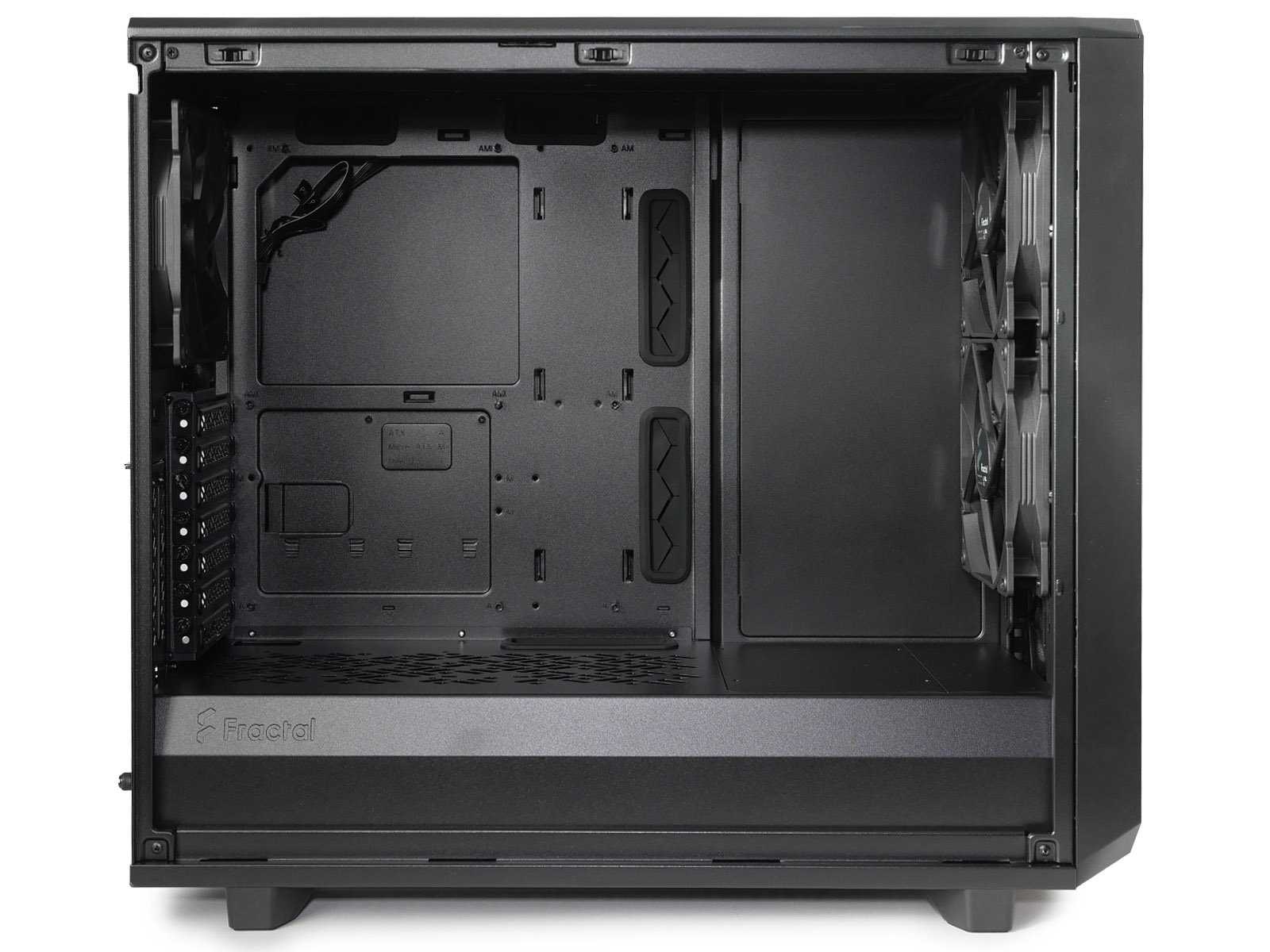

При проектировании внутреннего пространства Meshify 2 упор сделан на максимальную совместимость с высокопроизводительными комплектующими, поэтому объём основного отсека большой и без нагромождений различных корзин для устройств. Это позволило обеспечить поддержку видеокарт длиной до 49 см и суперкулеров высотой до 18,5 см.

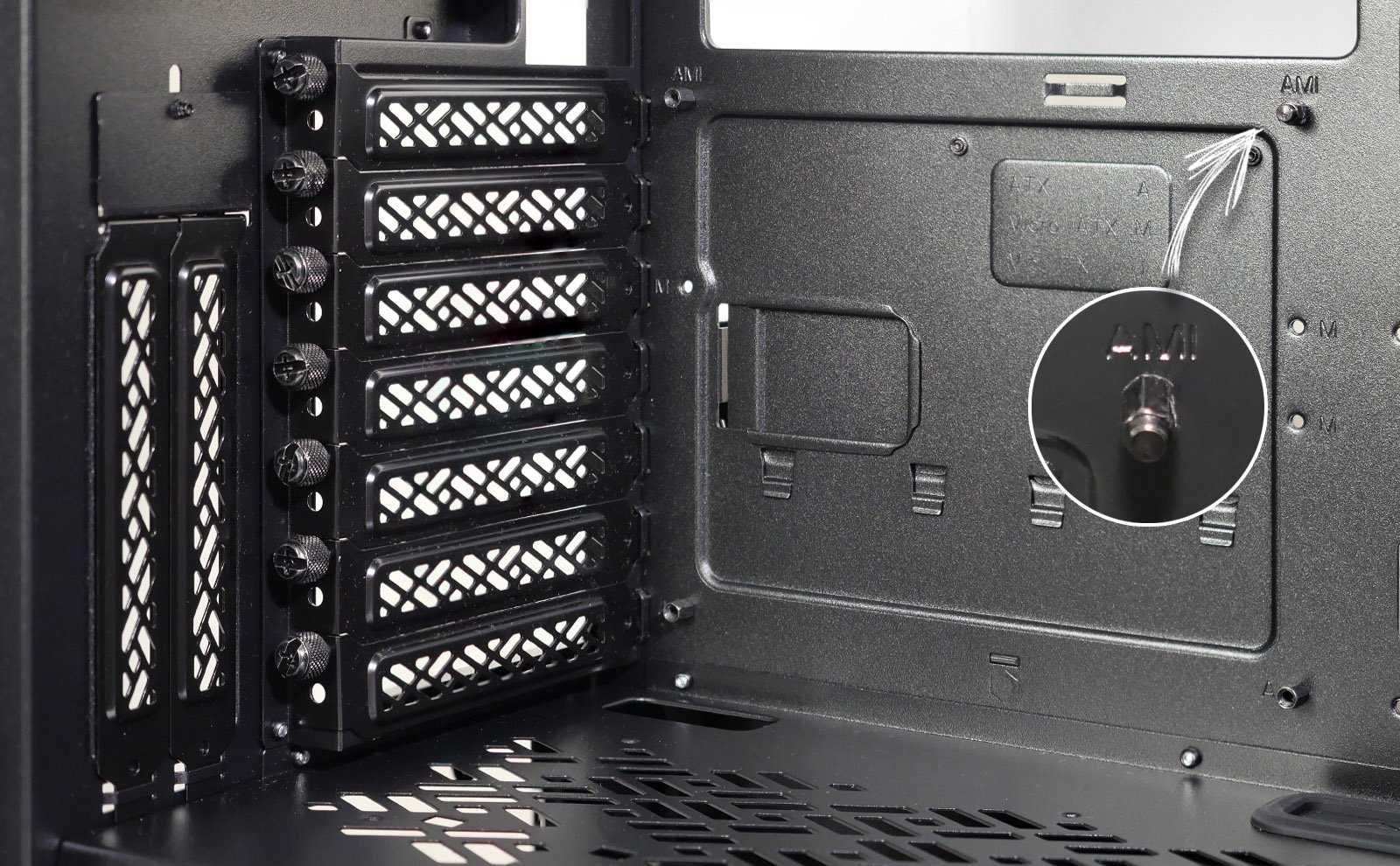

Подставки для прикручивания материнской платы изначально уже установлены под полноразмерные ATX-платы. При необходимости их можно переставить под материнские платы форматов Mini-ITX, MicroATX и E-ATX шириной до 285 мм. Центральная стойка имеет специальный выступ, облегчающий сборку в вертикальном положении корпуса.
Для установки плат расширения подготовлены семь стандартных горизонтальных слотов расширения и дополнительно два вертикальных. На всех используются перфорированные многоразовые металлические съёмные заглушки с креплением винтами с накатанной головкой. На кожухе, отделяющем блок питания, подготовлены отверстия для фиксации райзера с горизонтальной печатной платой (не входит в комплект).

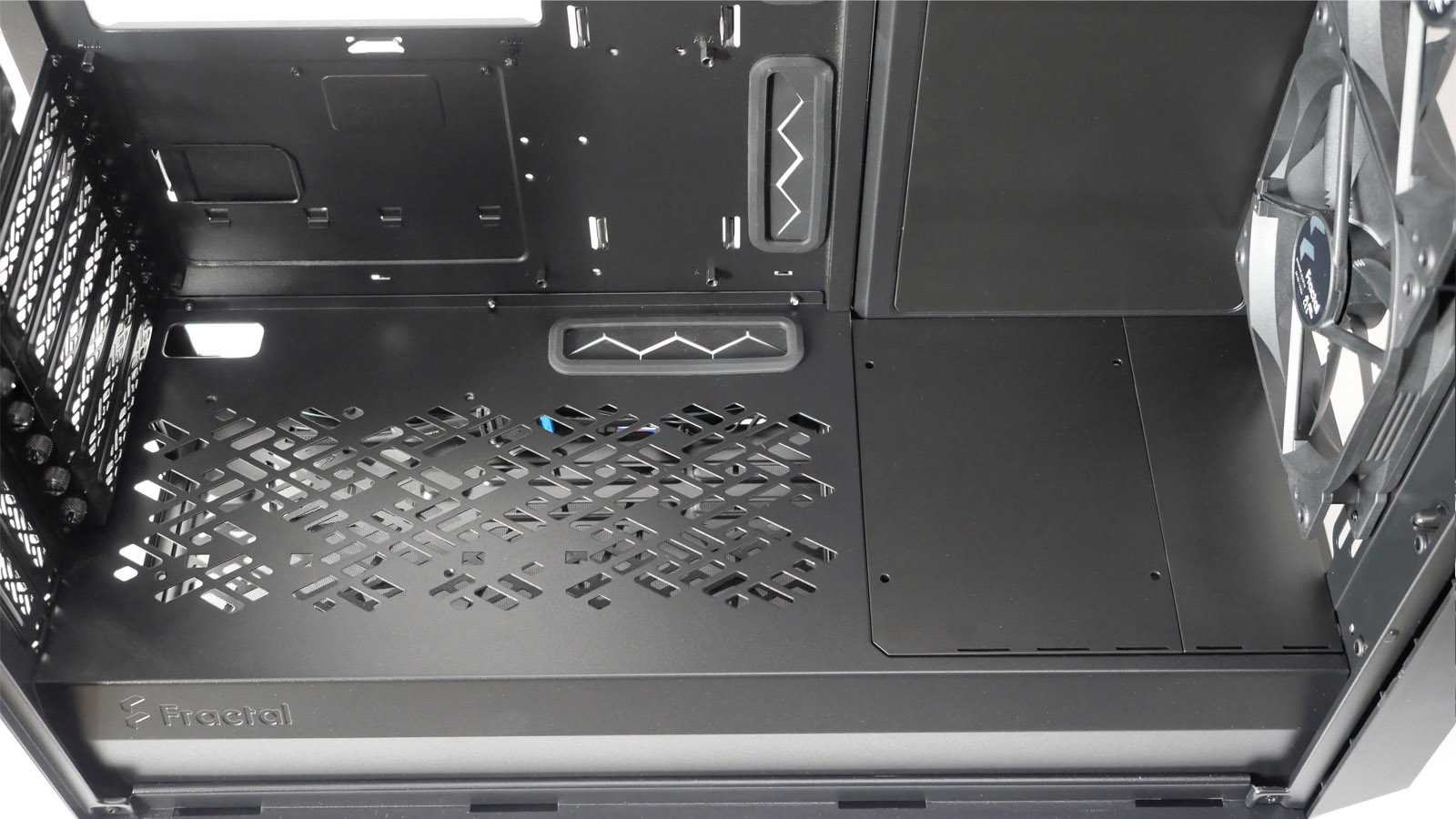

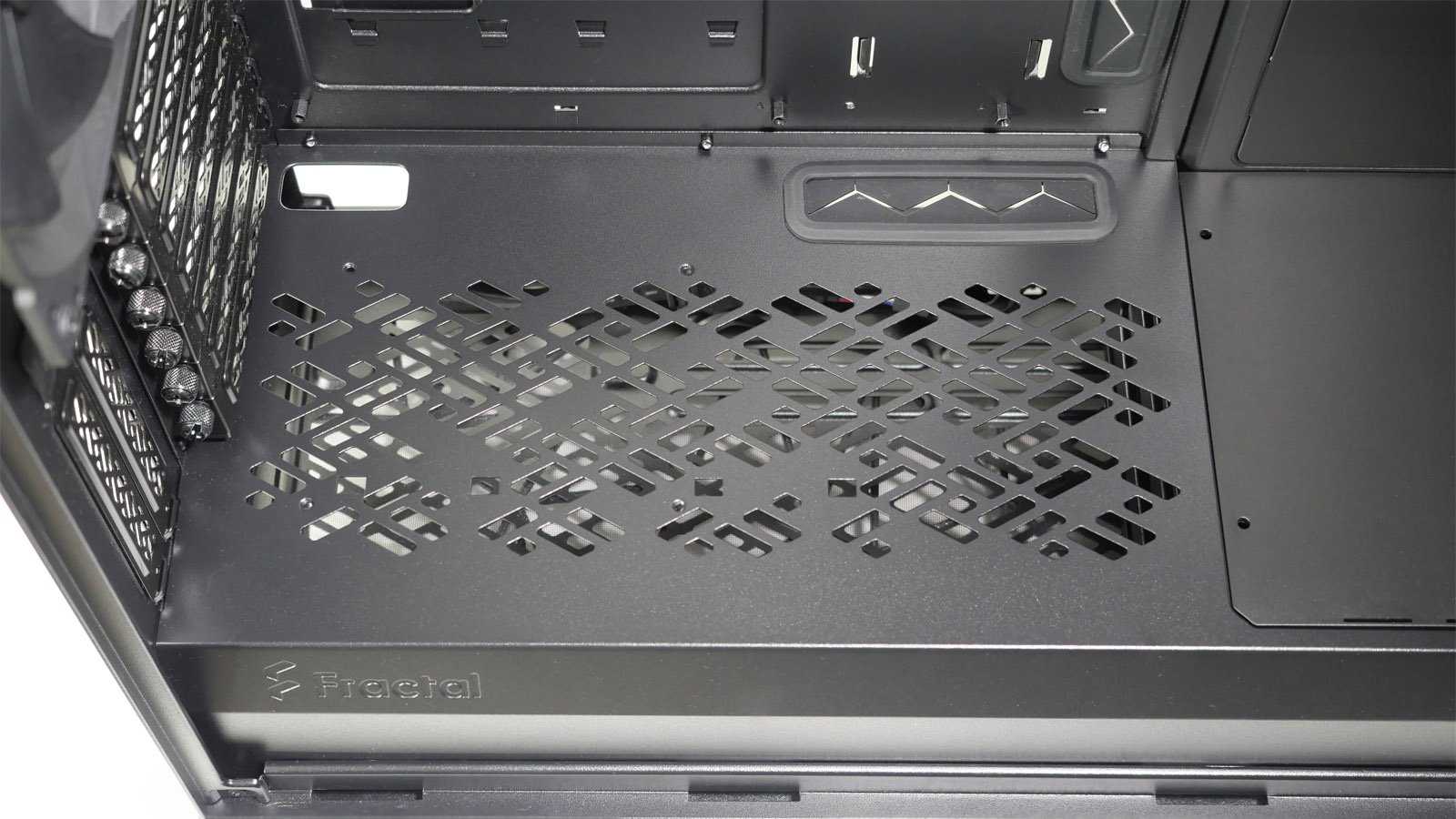

Нижняя часть корпуса отделена несъёмной металлической перегородкой, обильно перфорированной стильным узором по верхней части. В ней сделаны необходимые отверстия для подведения проводов от фронтальной панели к разъёмам на материнской плате. Удлиненное окошко используется в том числе для вывода кабелей питания PCI-E и дополнительно закрыто резиновой лепестковой заглушкой. С фронтальной части перегородки около выдавленного логотипа Fractal нет вырезов, открывающих взор на блок питания, поэтому модели с интегрированной подсветкой использовать нет смысла.

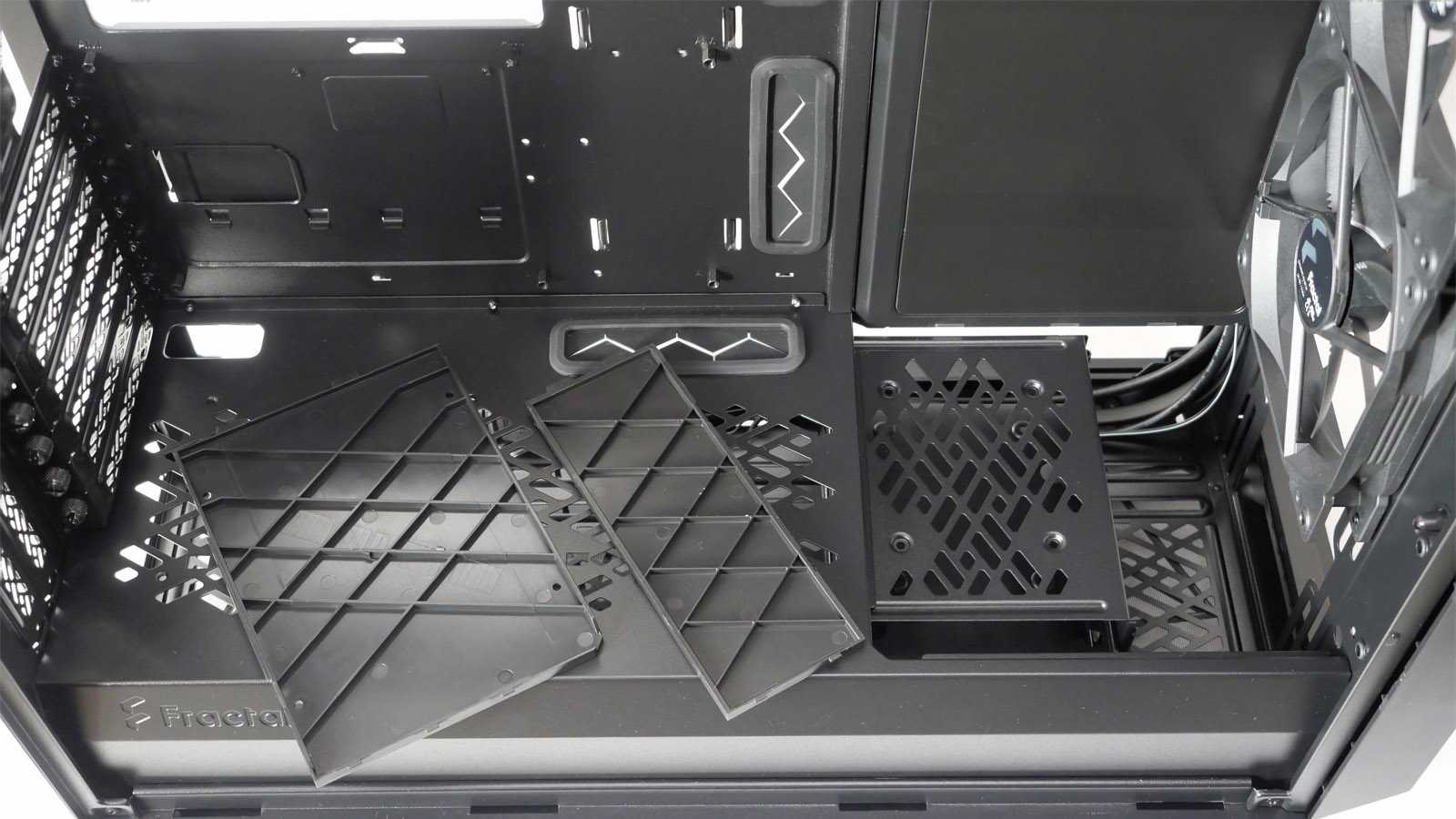

В перегородке ближе к фронтальной панели установлены две крупные съёмные пластиковые заглушки. Тонкая — для освобождения места под вертикальную установку 360-мм радиатора системы жидкостного охлаждения, более широкая — для извлечения корзины накопителей информации.

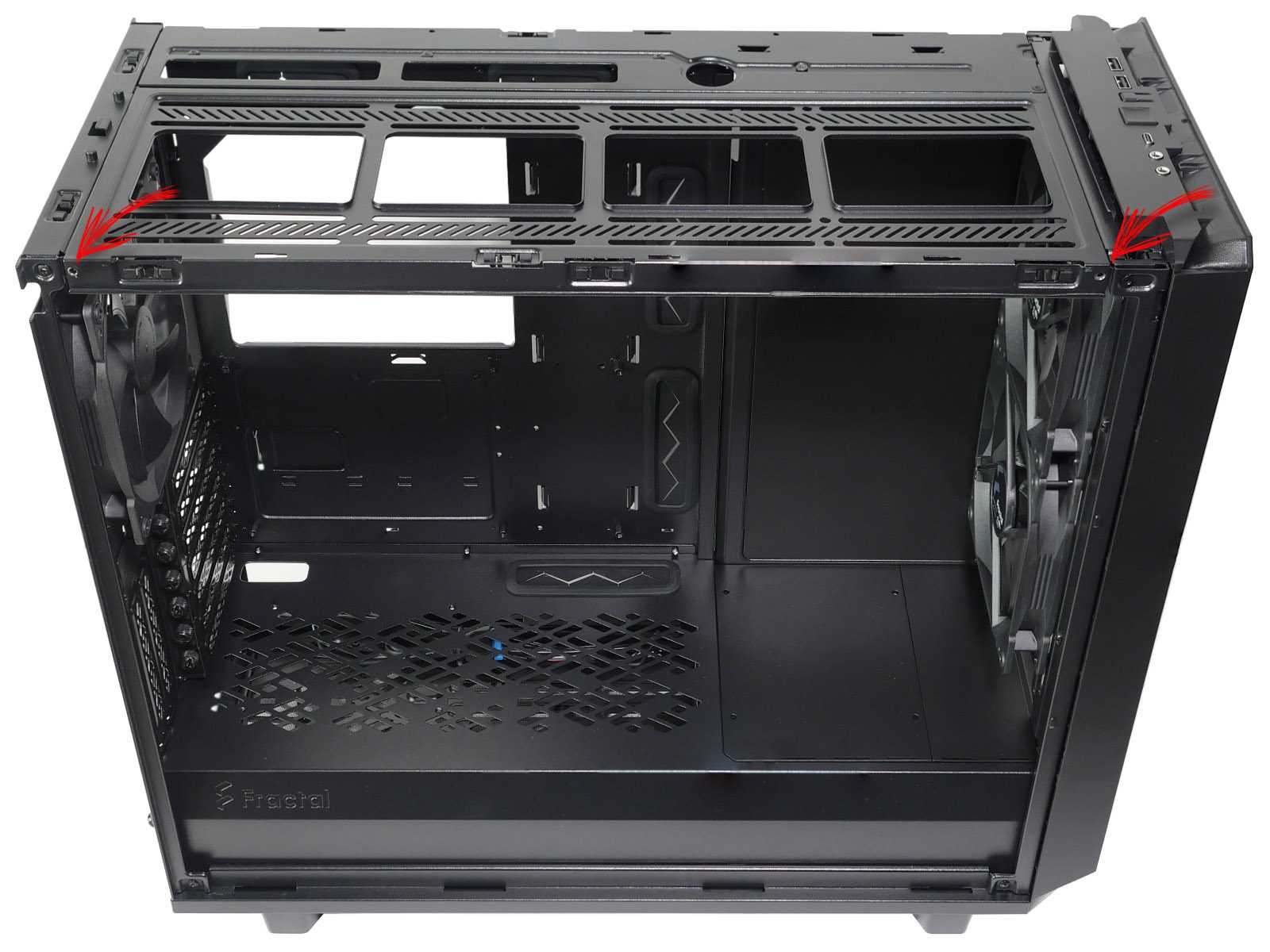

Под быстросъёмной верхней панелью и пылевым фильтром на двух винтах под PH2-отвёртку закреплена съёмная пластина для радиатора системы жидкостного охлаждения или вентиляторов.

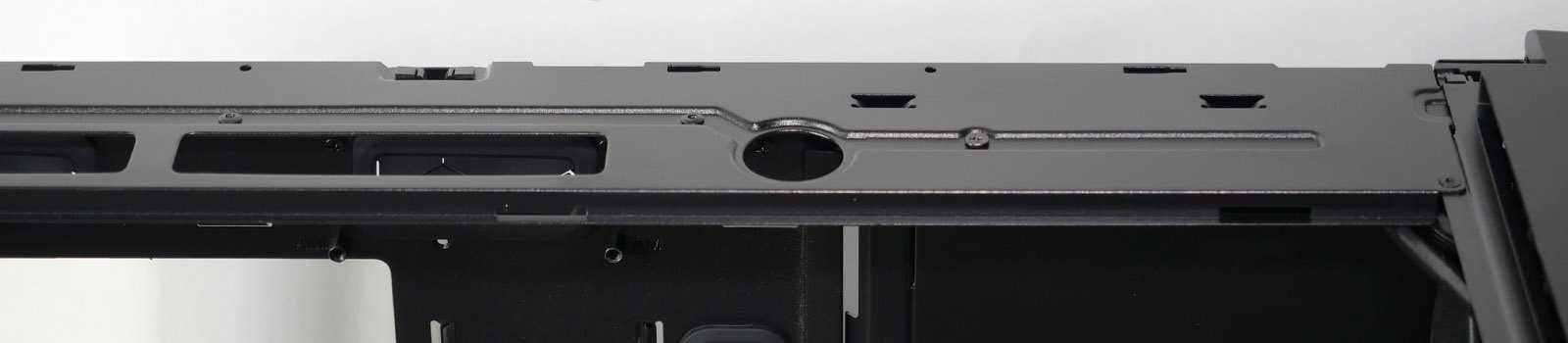

На несъёмной части каркаса сверху сделаны удобные длинные отверстия, упрощающие доступ к разъёмам по верхнему краю материнской платы, и круглый вырез диаметром 25,4 мм для филпорта кастомной системы жидкостного охлаждения.
Отсек для блока питания поддерживает модели глубиной до 250 мм. Для снижения шума от вибрации внутри приклеены четыре прорезиненных подставки.

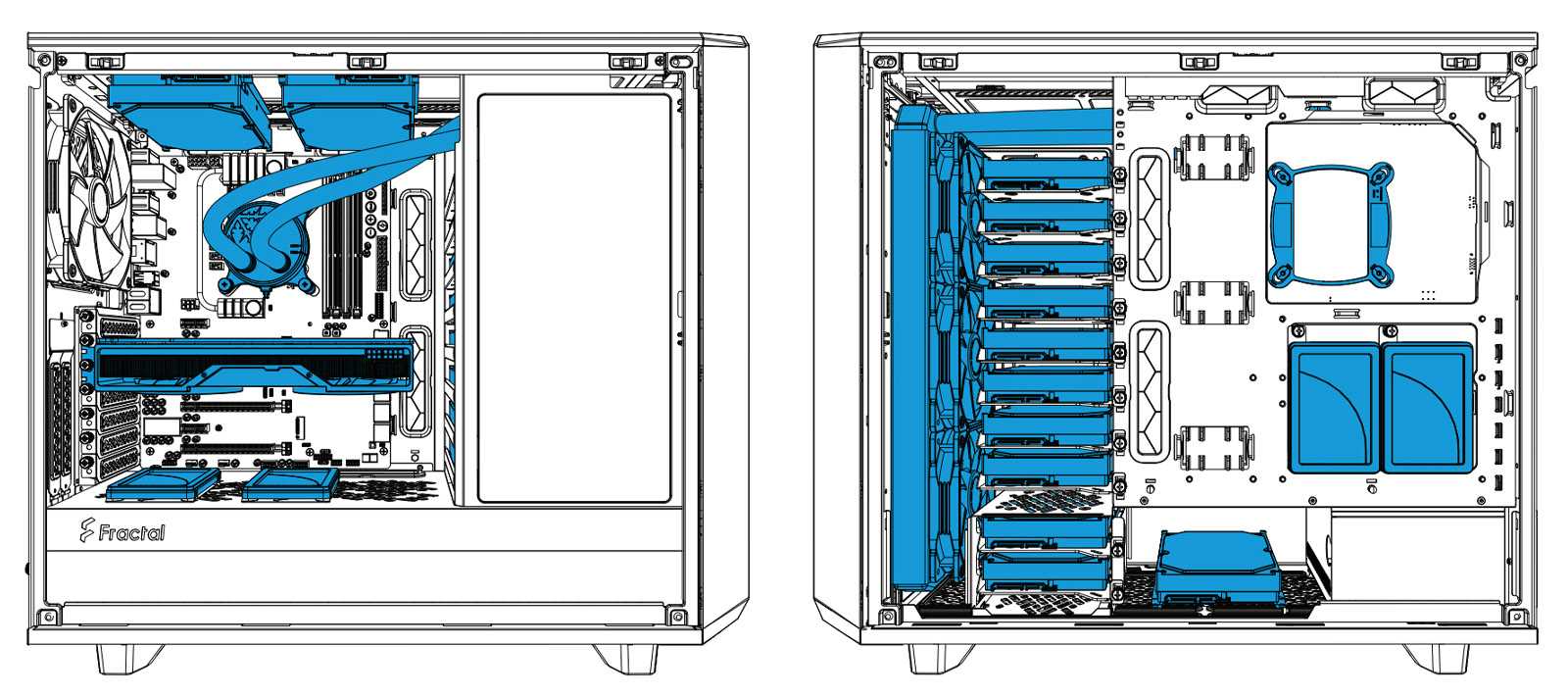

Дизайнеры Fractal Design постарались сделать корпус крайне универсальным и позиционируют его не только как отличный выбор для производительных ПК, но и как основу для небольшого самосборного сервера
Поэтому большое внимание уделено креплениям для накопителей информации. В корпусе возможно вместить до четырёх 2,5» и тринадцати 3,5» накопителей.

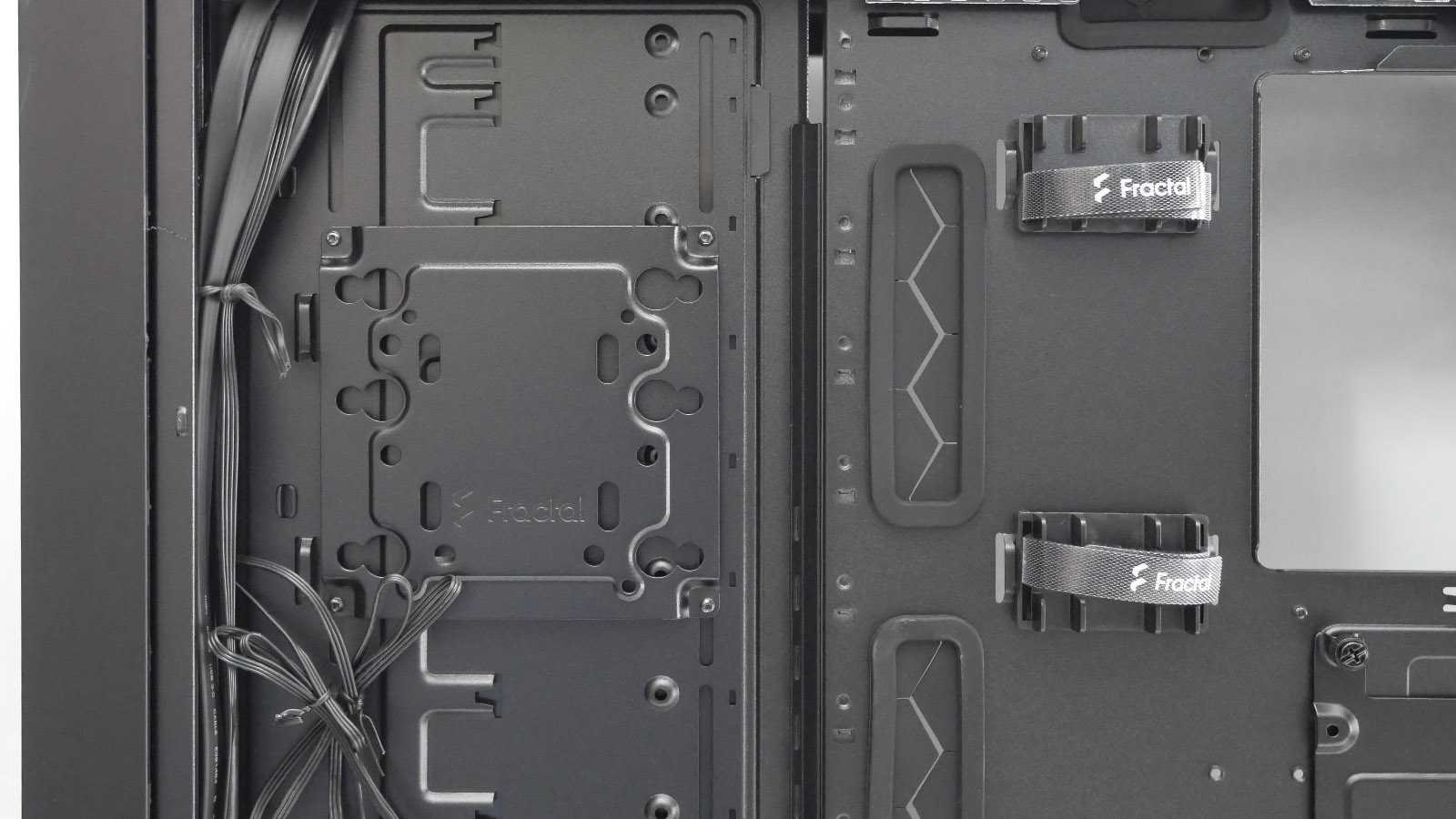

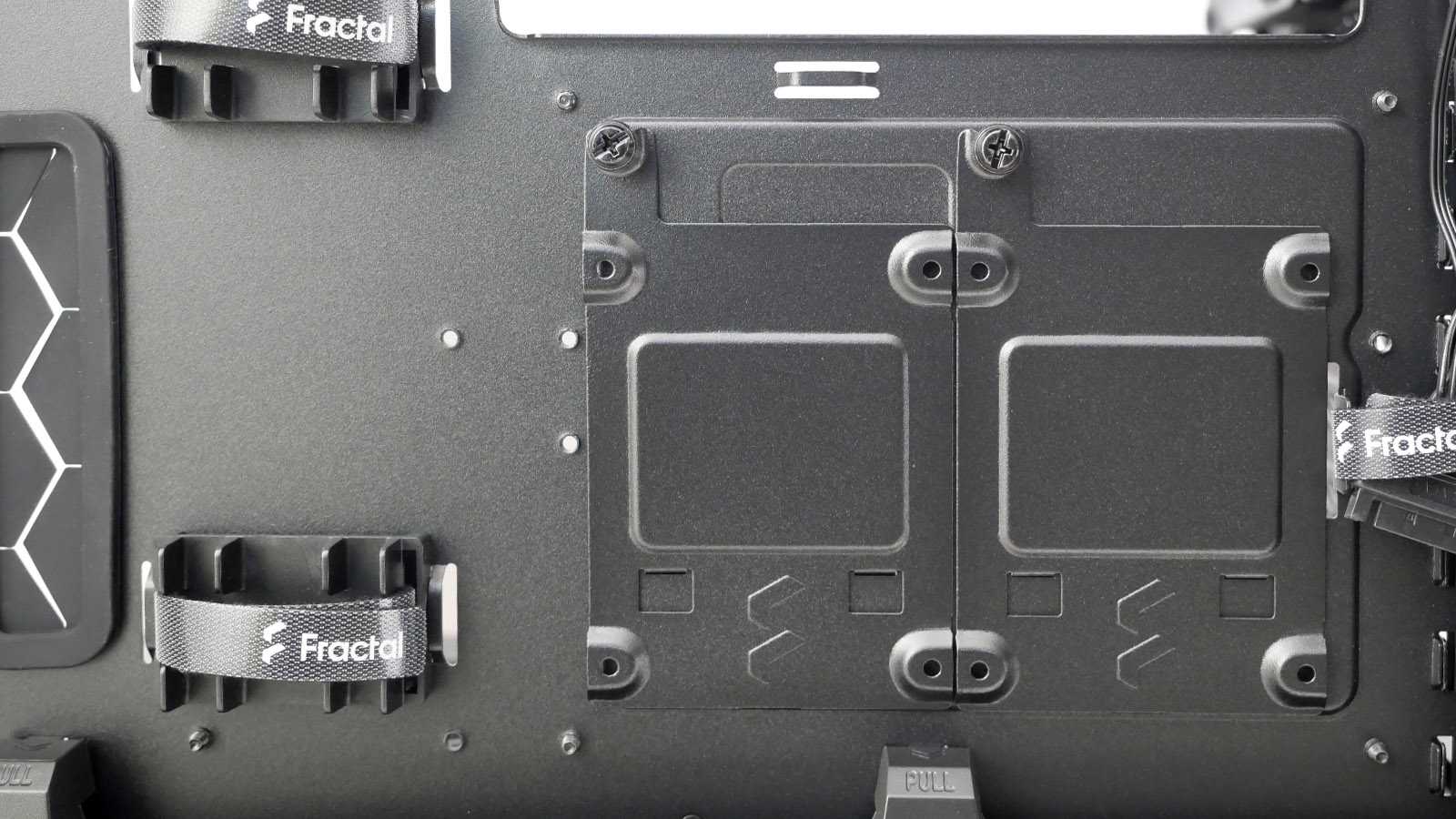

В комплекте идут четверо салазок для 3,5» накопителей, вложенные в коробку с аксессуарами, двое 2,5» салазок, закрепленные по задней стенке, и одна универсальная пластина, которая подходит как для накопителей, так и для насосов или резервуаров самосборных жидкостных контуров охлаждения.

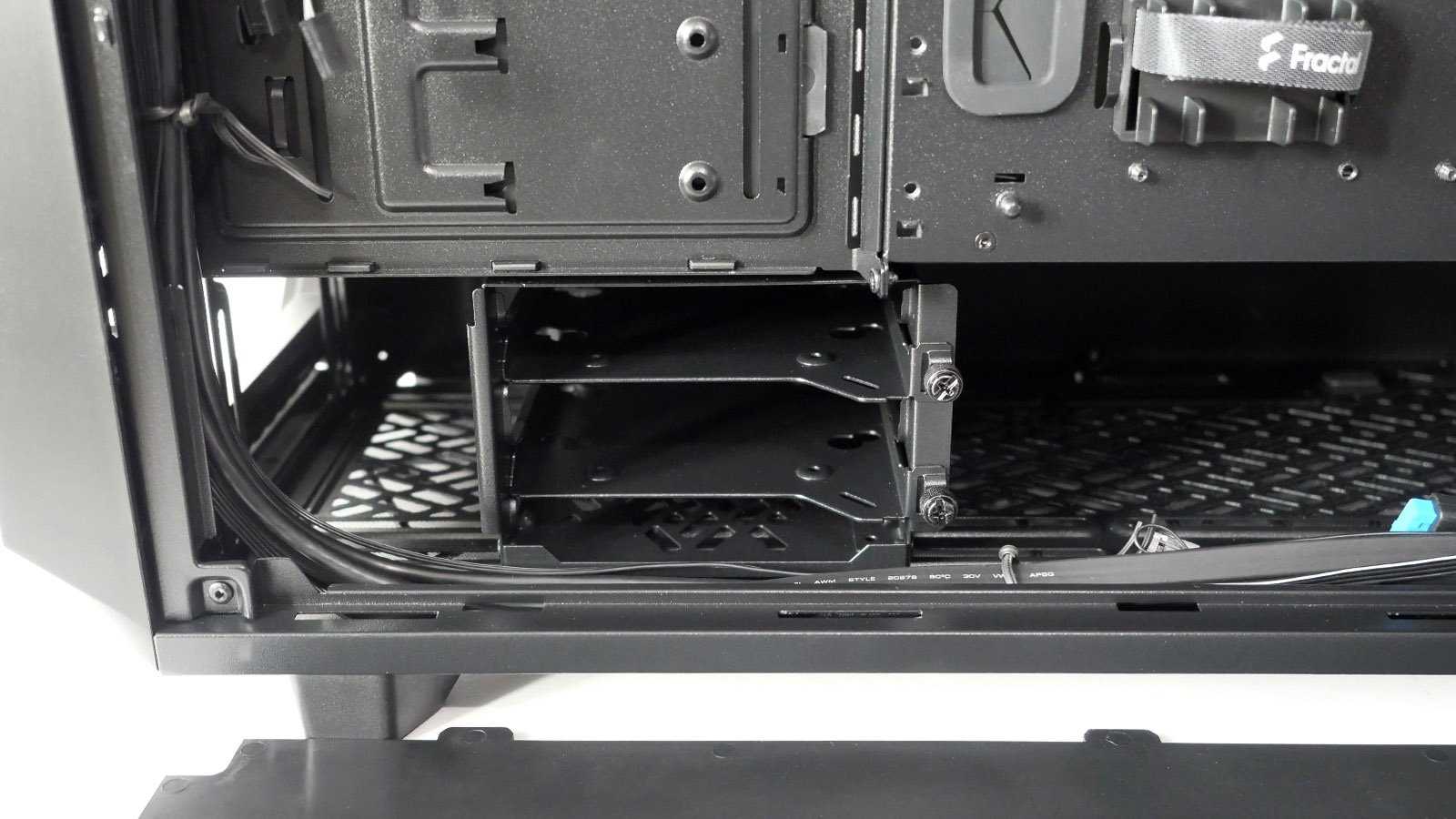

Ещё двое салазок уже предустановлены в корзине для 3,5» накопителей. Она прикручена ко дну корпуса четырьмя винтами. Отверстия позволяют при необходимости сместить её левее или правее.

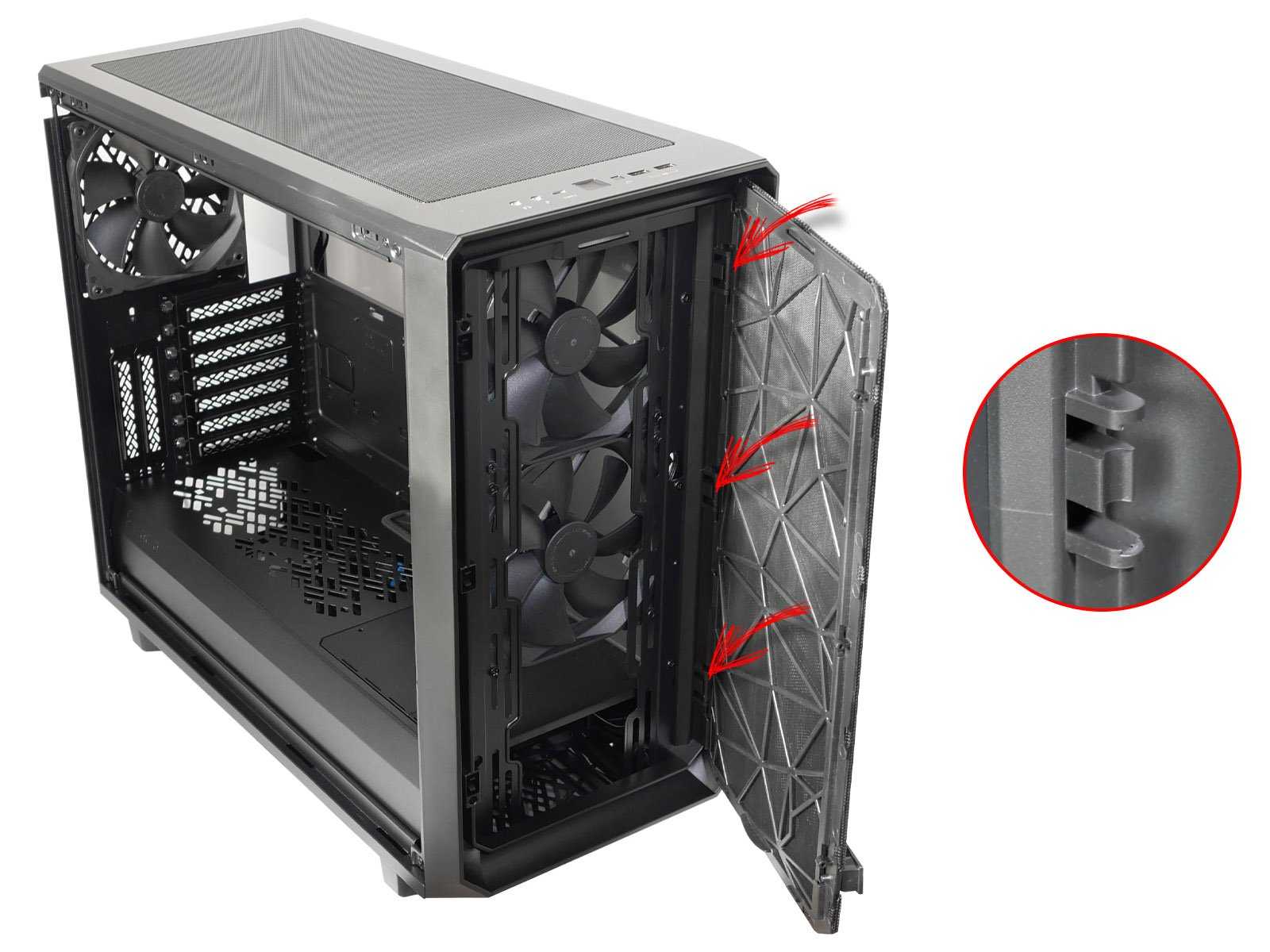

Передняя панель корпуса имеет пластиковый каркас. Её возможно снять классическим способом — рывком на себя за нижнюю часть. Однако вряд ли такая процедура потребуется, так как дизайнерская металлическая mesh-вставка одновременно является дверцей, открывающей доступ к фронтальным вентиляторам и пылевому фильтру. Роль ручки играет выступ с логотипом Fractal Design. При желании дверца снимается, так как держится на трёх пластиковых шарнирных защёлках.
