Лучший корпус Mini-ITX класса High-End
BitFenix Portal (около 10 000 рублей)
Корпус BitFenix Prodigy формата ITX быстро стал одним из самых продаваемых, благодаря своему уникальному дизайну. С выпуском компактного BitFenix Portal экспансия производителя продолжилась. Нетрудно догадаться, что при создании этого корпуса инженеры черпали вдохновение из одноименной видеоигры Portal, выпущенной компанией Valve. Получилось стильно.
Небольшие размеры корпуса (247x395x411 мм) диктуют использование здесь блоков питания SFX и вряд ли подойдут для комплектующих с массивными радиаторами. Зато корпус прост в эксплуатации и не займет много места, куда бы вы его ни поставили. Конструкция BitFenix Portal напоминает принцип выдвижного ящика стола. Чтобы получить доступ к внутренностям, достаточно выдвинуть из корпуса лоток с внутренним каркасом, на который устанавливаются комплектующие.
Тем пользователям, которым необходима высокая производительность (например, для видеоигр), придется отказаться от системы жидкостного охлаждения, либо установить компактную СВО Cooler Master MasterLiquid 240. Кроме того, в BitFenix Portal вполне уместится мощная видеокарта nVidia GTX 1080 или GTX 1080Ti, которая отлично потянет любую современную игру. Вентиляция в корпусе продумана хорошо, так что не стоит беспокоиться о перегревах.
Тестовый стенд и методика тестирования
- Центральный процессор: AMD Ryzen 5 2400G;
- Система охлаждения: Noctua NH-U9S;
- Термопаста: ARCTIC MX-2;
- Материнская плата: Biostar Racing B350GTN;
- Оперативная память: DDR4-2666 2×8 Gb Corsair Vengeance RGB PRO (CMW16GX4M2A2666C16);
- Видеокарта: ASUS Radeon R7 240 2 Gb;
- Накопители: SSD NVME SSD Samsung 960 EVO 250Gb (M.2, MZ-V6E250BW);
- Корпус: Fractal Design Era ITX;
- Блок питания: Corsair CS650M (650 Вт).

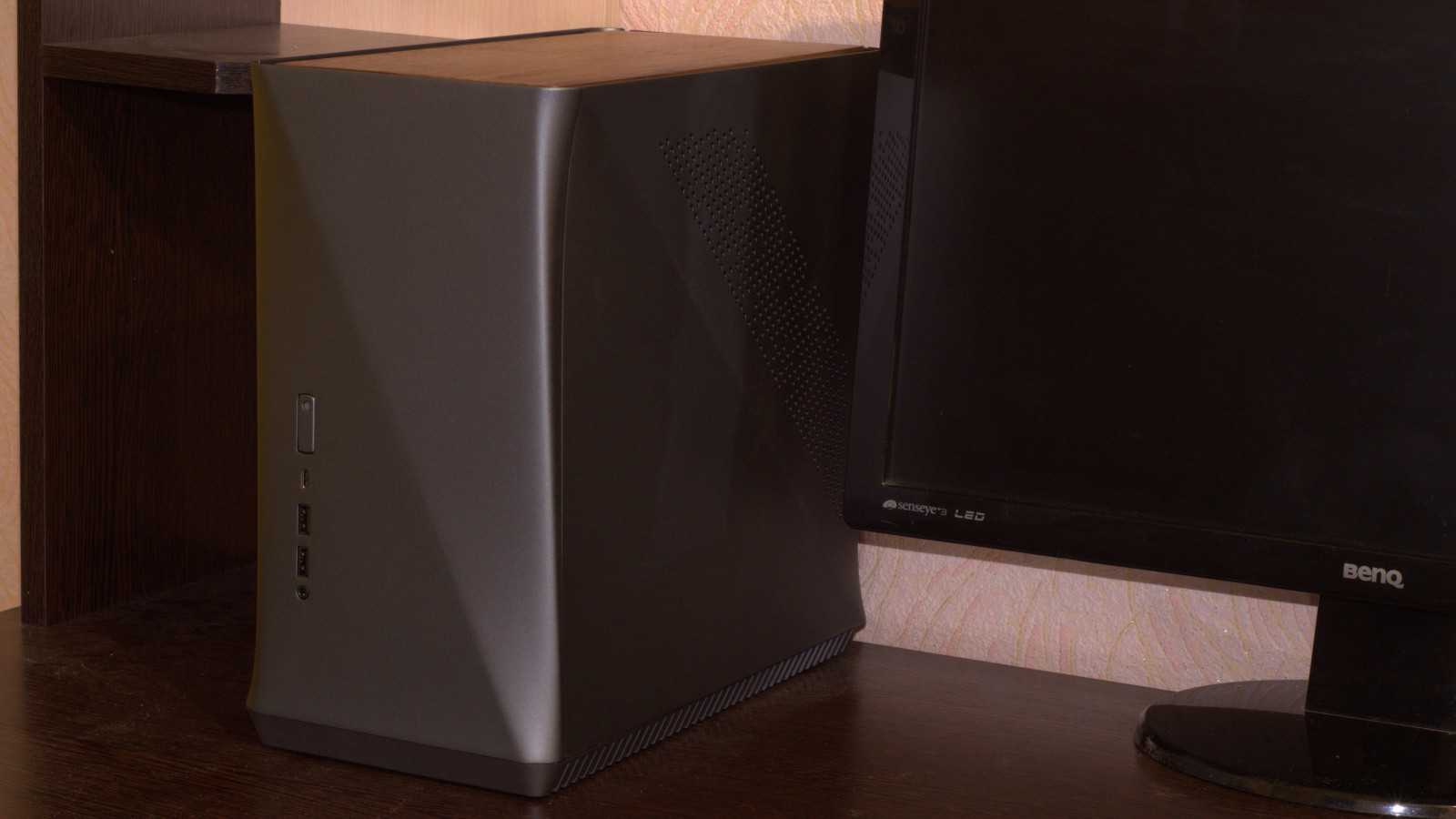

Небольшие размеры корпуса Fractal Design Era ITX без проблем позволяют разместить его на столе и много места на нем он не занимает.

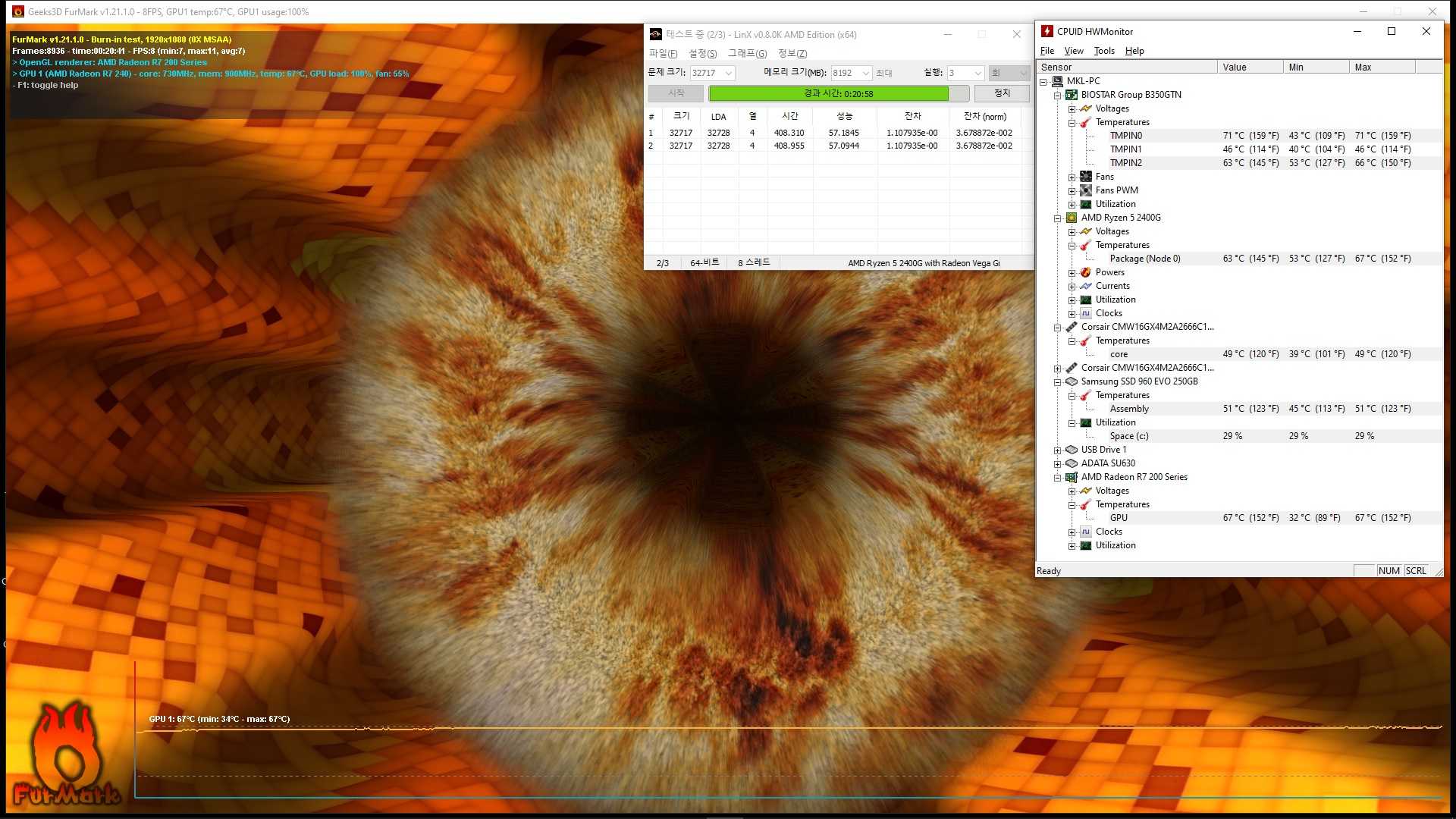

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 0.8.0K AMD Edition (8192 Мбайт, 3 прохода) и FurMark v1.21.1.0 (1920х1080, сглаживание 0xMSAA) – время выполнения ~22 минуты (до стабилизации температур). Нагрузка SSD осуществлялась с помощью утилиты ATTO Disk Benchmark (размер файла 8 Гбайт, блоки от 512 байт до 64 Мбайт). Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.41.
Температура в помещении во время тестирования составляла 24,1 °С.
Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками, а также с установленной верхней крышкой, обеспечивающий лучшую вентиляцию.
Используя шумомер китайского производства был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.
Key features
Brushed aluminum-look front panel with a sleek, three-dimensional textured finish
Very compact case with a volume of only 19.5 liters
Extremely good water cooling support for its size, supporting radiators up to 280 mm long
Smart drive bay placement allows you to fit up to three 3.5″ drives, three 2.5″ drives and one 5.25″ drive simultaneously
Supports Mini-ITX motherboards, ATX power supplies and graphics cards up to 310 mm in length and tall CPU cooler towers, up to 170 mm in height
Featuring a Fractal Design Silent Series R3 140 mm rear exhaust fan for great cooling
Big magnetic filters for the side and top air intake together with a PSU filter to ensure a dust free interior
это идеальный корпус для тех, кому требуются компактные габариты при свободе в подборе комплектующих.
- Передняя панель под полированный алюминий с отделкой трехмерным текстурированием
- Компактный корпус объемом 19,5 литров
- Отличная поддержка систем водяного охлаждения для таких габаритов, обеспечивающая установку радиаторов высотой до 280 мм
Технические характеристики
- Цвет: Titanium Gray;
- Размеры: 310 мм (Высота) х 166 мм (Ширина) х 325 мм (Глубина);
- Вес: 4,09 кг;
- Материал: алюминиевые панели, стальная рама, дерево (верхняя панель);
- Поддержка материнских плат: mini ITX;
- Слотов расширения: 2;
- Количество устанавливаемых накопителей:
- Поддержка 5.25″ накопителей: нет;
- Поддержка 3.5″ накопителей: 2 жестких диска или 1 жесткий диск + 2 SSD (с блоком питания SFX) или 1 жесткий диск (с блоком питания ATX);
- Поддержка 2.5″ накопителей: 4 SSD диска или 2 SSD + 1 жесткий диск (с блоком питания SFX) или 2 SSD диска (с блоком питания ATX);
- Система охлаждения:
- Места под вентиляторы:
- Общее количество устанавливаемых вентиляторов: 5 шт;
- Спереди: нет;
- Сверху: 2 х 120 мм;
- Снизу: 2 х 140 мм (без двухслотовой видеокарты);
- Сзади: 1 х 80 мм (предустановлен 1 x SSR3 80 мм).
-
Места под радиаторы СЖО:
Сверху: 1 х 120/240 мм (макс. ширина 125 мм, толщина 67 мм, в зависимости от блока питания);
- Противопылевые фильтры: снизу, боковые, сверху;
- Панель ввода-вывода: 2 x USB 3.0, 1 x USB 3.1 Gen 2 тип C, 1 x 3.5 мм CTIA комбинированный наушники/микрофон;
- Блок питания: стандартный ATX/SFX-L/SFX;
- Ограничение по глубине блока питания: до 200 мм;
- Ограничение по длине плат расширения: до 295 мм (210/190 мм с блоком питания SFX/ATX с установкой снизу);
- Ограничение по ширине плат расширения: до 125 мм;
- Ограничение по толщине плат расширения: до 47 мм;
- Ограничение по высоте кулера: до 91/120 мм (с накопителем/без, 70 мм рекомендовано при использовании 3.5″ накопителя).
Упаковка и комплектация

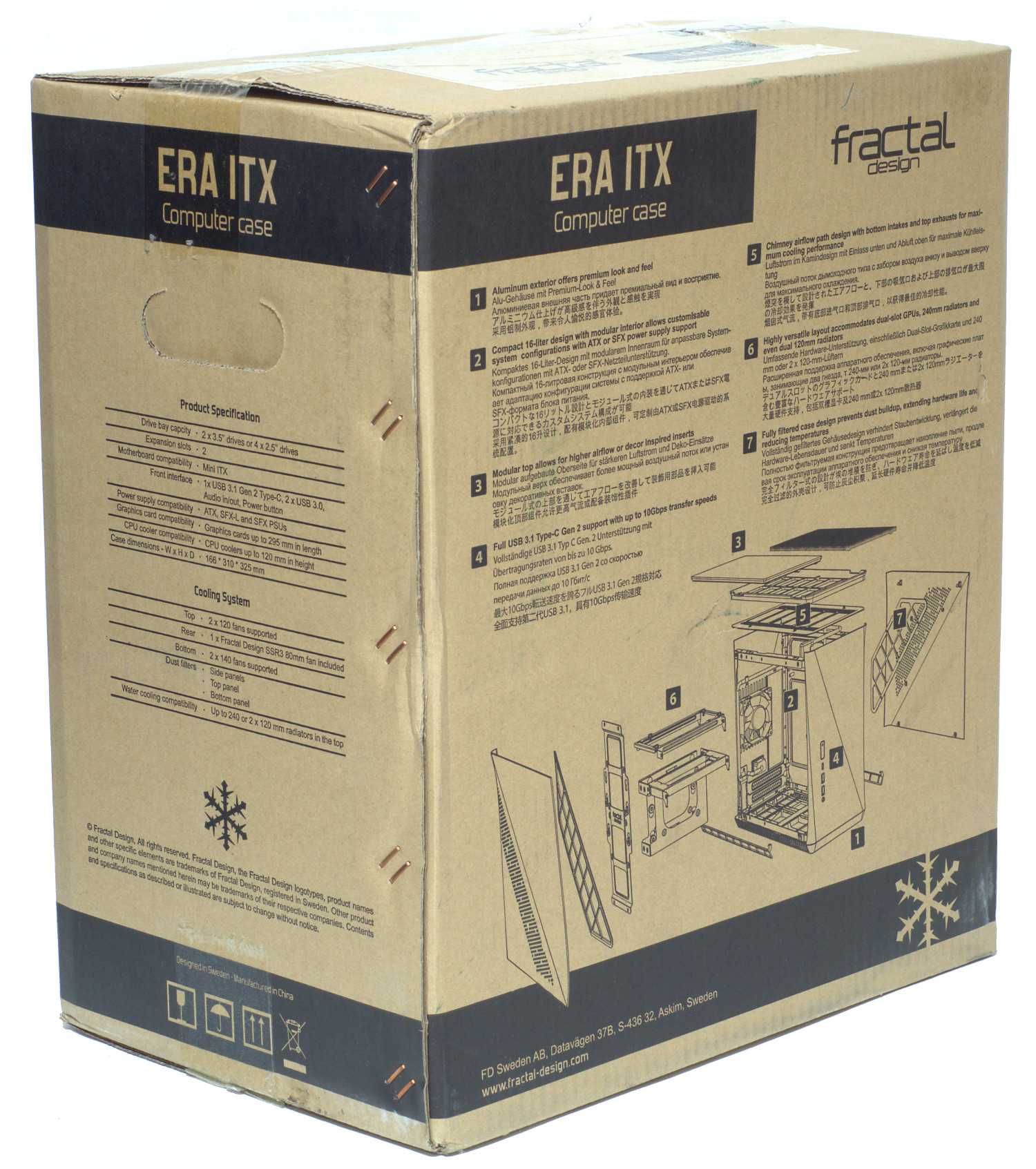

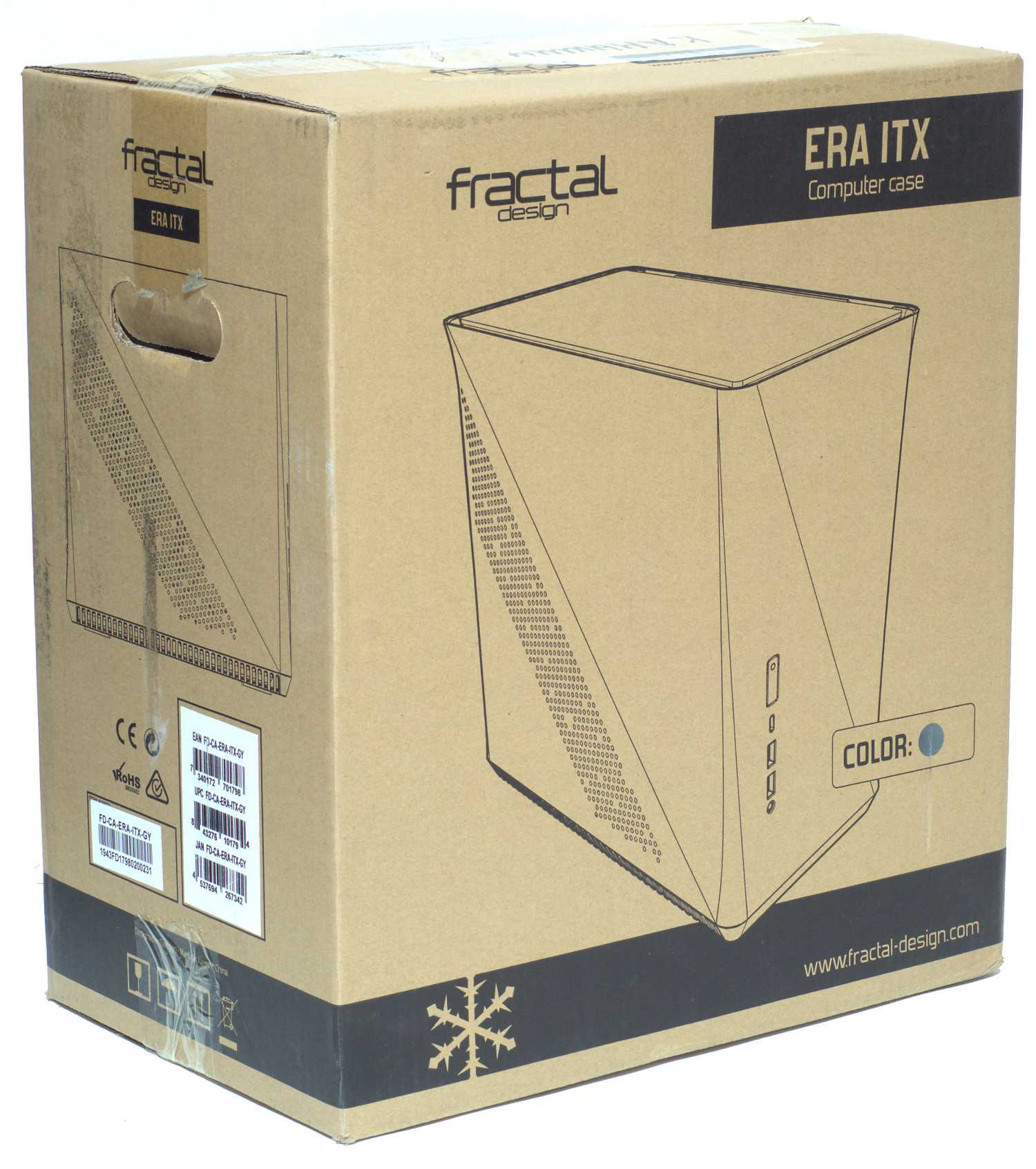

Корпус Fractal Design Era ITX поставляется в сравнительно небольшой коробке (меньше, чем стандартные Mid-Tower корпуса) и по-прежнему производитель приводит на ней полную информацию, начиная от внешнего вида и заканчивая подробным описанием особенностей конструкции на нескольких языках (русский имеется). Так как корпус выпускается в нескольких модификациях, то с одного из боков указана маркировка и на лицевой части есть наклейка с цветом. Коробку будет удобно переносить, так как с боков есть ручки, да и весит она немного – около 5,1 кг, однако если вспомнить о небольших размерах, то вес приятно ощущается.

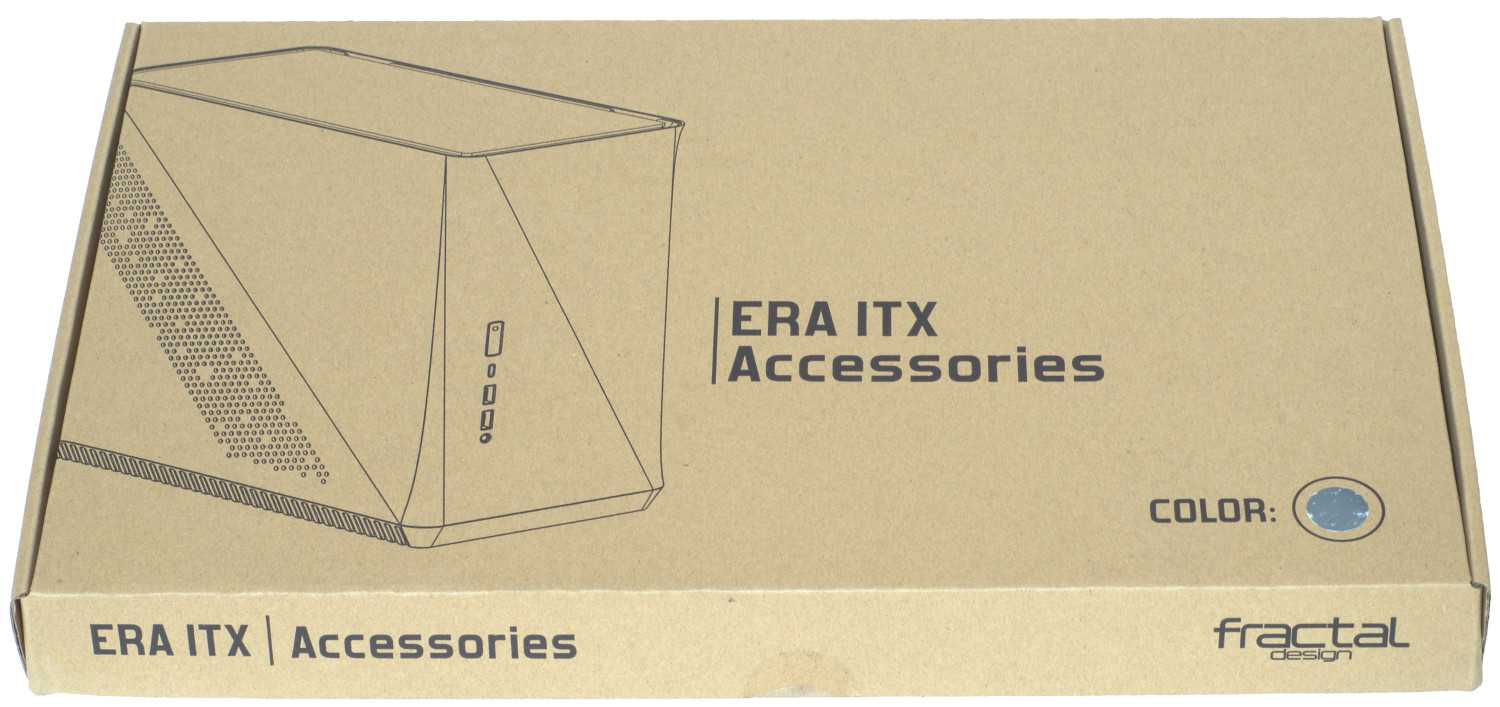

Аксессуары находятся в отдельной коробке вверху (отдельно от корпуса).

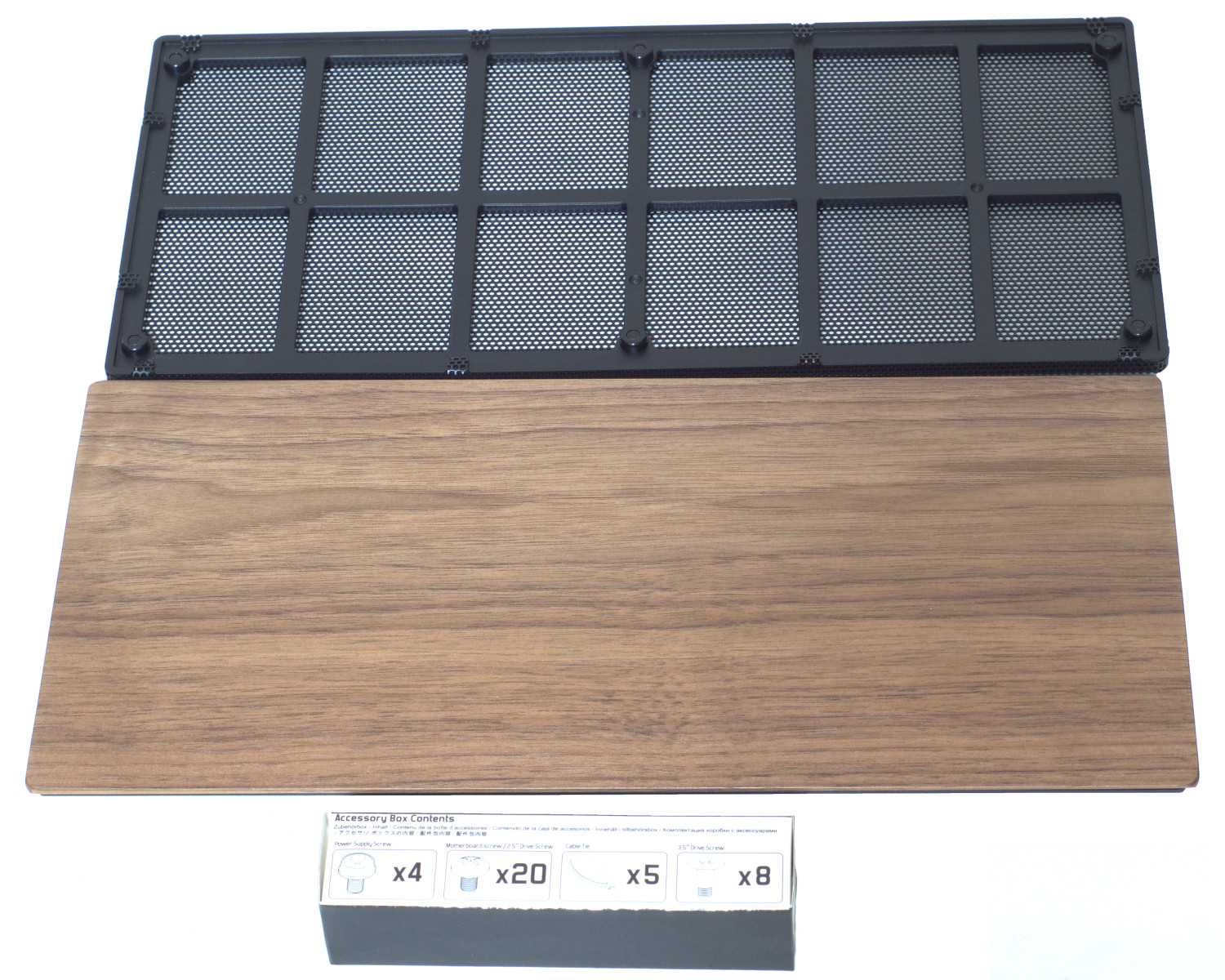

Корпус может комплектоваться различными сменными верхними панелями. В нашем случае это FD-CA-ERA-ITX-GY – цвет Titanium Gray с деревянной верхней панелью (грецкий орех) и панелью из стальной сетки для лучшей вентиляции (последняя идет со всеми модификациями).

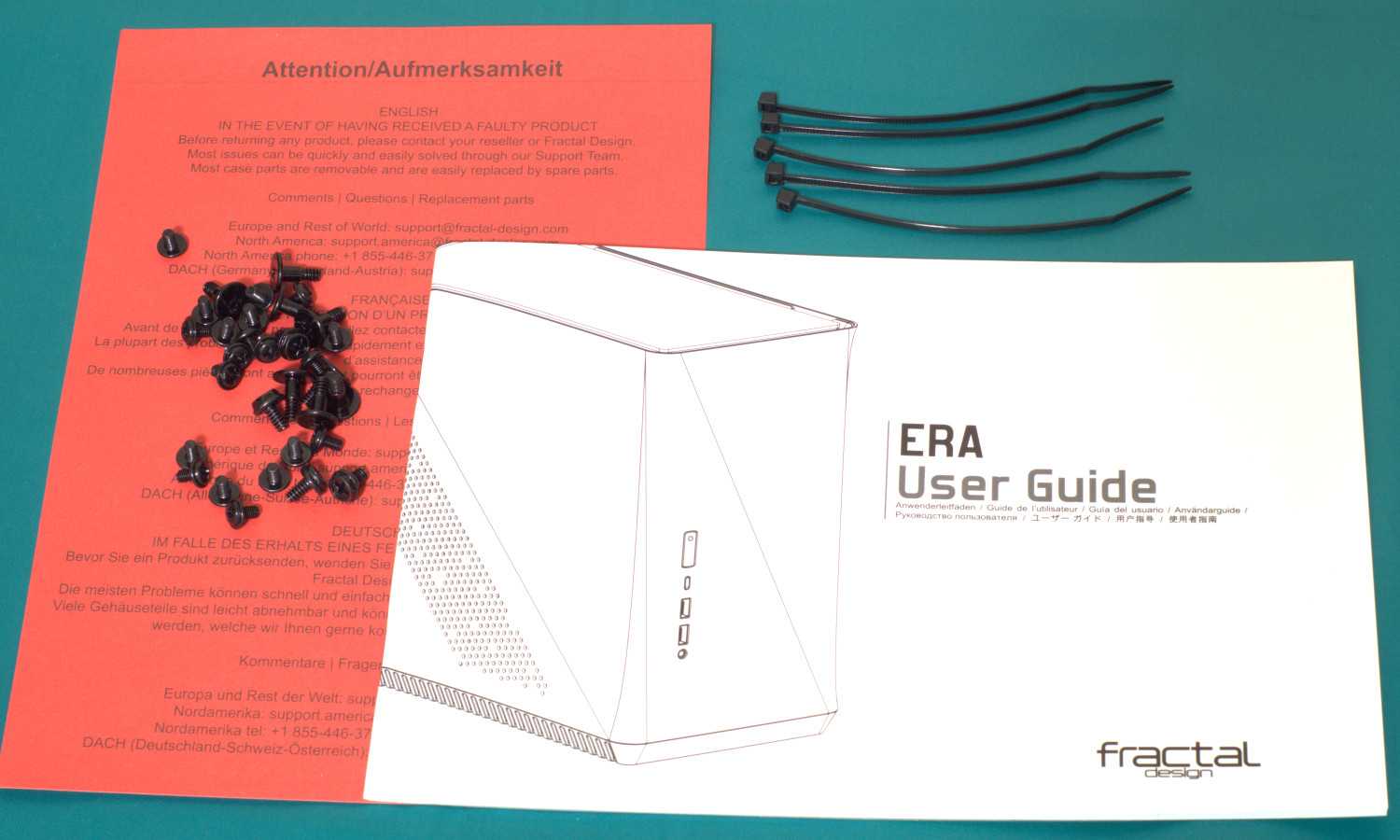

Помимо набора винтов и стяжек есть еще руководство пользователя.
Основные особенности
Передняя панель под полированный алюминий с отделкой трехмерным текстурированием
Компактный корпус объемом 19,5 литров
Отличная поддержка систем водяного охлаждения для таких габаритов, обеспечивающая установку радиаторов высотой до 280 мм
Гибкое размещение корзин обеспечивает установку до трех 3,5″дисков, трех 2,5″ дисков и одного 5,25″ привода одновременно
Поддержка материнских плат Mini-ITX, блоков питания ATX и графических плат длиной до 310 мм
Поддержка высоких кулеров ЦП высотой до 170 мм
В комплект поставки входит задний вытяжной 140-мм вентилятор Fractal Design серии Silent R3 для обеспечения отличного охлаждения
Большие магнитные фильтры для боковых и верхних воздухозаборников с фильтром БП обеспечивают чистоту внутри корпуса
Корпус поддерживает установку системы водяного охлаждения, дополнительных вентиляторов, материнской платы miniITX, одной видеокарты. Но это была бы не Fractal Design, если бы на этом закончились все преимущества данного корпуса.
Комплектация
Комплектация включает все необходимое для сборки: набор стяжек, винты, кабель для подключения блока питания, инструкцию по сборке и рекламные брошюры.
Внешний вид
Бросается в глаза обилие вентиляционных решеток на всех гранях корпуса, обеспечивающих хороший приток воздуха даже в условиях ограниченного пространства.
Для защиты от пыли предусмотрены большие фильтры с креплением на магнитах. Они легко снимаются и обслуживаются.
Лицевая панель Fractal Design Core 500 выполнена из пластика, стилизованного под шлифованный алюминий. По бокам металлическая решетка.
Сохранен один отсек для 5.25-дюймового оптического привода. В этой части можно зафиксировать салазки для жесткого диска или установить панель управления вентиляторами.
Разъемы выведены на верхней грани. Кнопка включения, перезагрузки, аудиоразъемы, пара USB 3.0.
Здесь нет классического отверстия для установки блока питания, вместо него выведен разъем для подключения силового кабеля. Блок питания монтируется в передней части корпуса и уже далее от него прокладывается внутри кабель.
На обратной стенке Fractal Design Core 500 два слота расширения и решетка для установленного вентилятора Silent Series R3 140 мм с белыми лопастями.
Боковые панели и верхняя крышка являются одним целым, фиксируется она с помощью винтов с накатанной головкой. Стоит корпус на четырех ножках, за счет них он приподнимается, обеспечивая приток воздуха и гашение вибрации.
Начинка
Для miniITX-корпуса он поддерживает установку длинных видеокарт и высоких кулеров. Диски крепятся на отдельной стойке, есть крепежные отверстия для трех 2.5-дюймовых дисков, трех 3.5-дюймовых дисков. Крепятся с помощью винтов.
В верхней части есть крепление для вентиляторов 120 или 140 мм, сюда же можно установить радиатор системы водяного охлаждения, идеально подходят необслуживаемые системы.
Как таковой скрытой прокладки кабелей тут не предусмотрено, проводка фиксируется с помощью стяжек. Судя по опыту сборки, кабели не мешают работе вентиляторов и свободному движению воздуха.
В целом систему собрать будет несложно, но времени потребуется больше, чем в классических ATX-корпусах.
Результаты тестирования
Нагрев компонент
Простой системы.
Корпус Fractal Design Era ITX обеспечивает позволяет обеспечить неплохие значения температур в простое для процессора и видеокарты. Несколько повышенные значения для SSD Samsung объясняются отсутствием активного охлаждения области за поддоном, где он размещается.

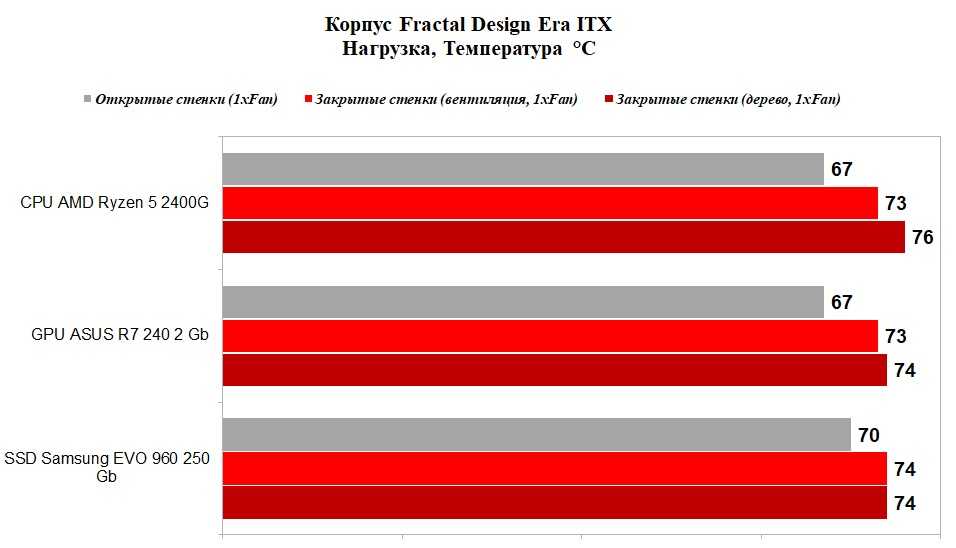

Нагрузка системы.
Использование максимальной нагрузки одновременно на процессор и видеокарту дает о себе знать. Температуры в закрытом корпусе получаются выше, чем с открытыми стенками и тут причина в применении только одного штатного 80 мм вентилятора, которого оказывается недостаточно для отвода избыточного тепла. И даже замена верхней панели помогает не сильно. Разница в температурах получается: для процессора 9 °С, для видеокарты 7 °С, для SSD 4 °С.
Поэтому для данного корпуса достаточно важным будет выбор оптимального процессора/видеокарты с качественным охлаждением.

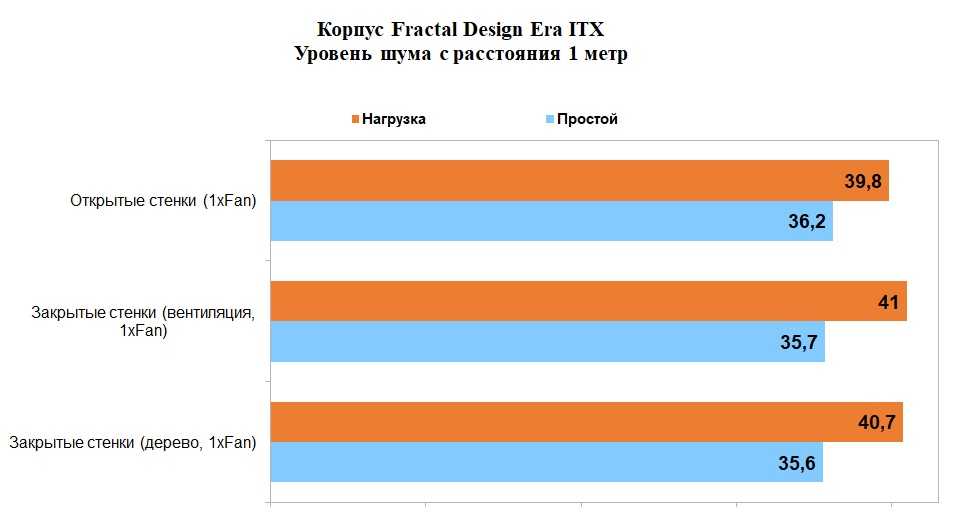

Уровень шума
В плане уровня шума корпус Fractal Design Era ITX порадовал, так как отверстий вентиляции в нем немного, да и толщина стенок 4 мм неплохо гасит шум.
В простое уровень шума невысокий. Под нагрузкой, за счет работы систем охлаждения процессора и видеокарты на своих максимумах, шум возрастает, но все-равно он получается не сильно высоким, особенно если сравнивать с полноформатными Mid-Tower корпусами.
Выводы
Представленный компанией Fractal Design корпус Fractal Design Era ITX приятно удивил не только своим стильным внешним видом, да еще и возможностью выбора желаемой модификации, определяющей цвет, тип верхней панели (из закаленного стекла или дерева), что выделяет его среди других корпусов. Не оставлен без внимания функционал корпуса, позволяющий собрать полноценную игровую систему, пусть даже с некоторым ограничением на размеры используемых комплектующих (видеокарты, системы охлаждения, блока питания).
Радует, что при внутреннем объеме всего 16 литров в корпусе можно разместить систему жидкостного охлаждения с 240 мм радиатором или невысокий башенный кулер (высота до 120 мм, по факту до 125 мм), блок питания на выбор SFX/SFX-L/ATX и при этом установить двухслотовую видеокарту длиной до 295 мм (зависит от блока питания) c шириной до 125 мм. А при желании еще и до четырех 2.5″ или до двух 3.5″ накопителей. Так что в этом плане корпус действительно очень близок к типовым Mid-Tower корпусам.
Из недостатков можно отметить наличие только одного предустановленного 80 мм вентилятора, не позволяющего раскрыть весь потенциал корпуса в плане охлаждения. Другой недостаток связан с высокой стоимостью, по которой он доступен в российской рознице – от 13500 рублей.
Однако стильных компактных корпусов с подобным функционалом на рынке практически не найти и в этом плане корпус Fractal Design Era ITX обязательно найдет своего покупателя.
Плюсы:
- Стильный внешний вид;
- Наличие 5-и модификаций (цвет/верхняя крышка из закаленного стекла или дерева);
- Компактные размеры (объем 16 литров);
- Высокое качество изготовления;
- Возможность замены верхней панели на крышку с сеткой;
- Возможность установки СЖО с 240 мм радиатором;
- Возможность установки двухслотовой видеокарты длиной до 295 мм (зависит от используемого блока питания) и шириной до 125 мм;
- Возможность установки до четырех 2.5″ или до двух 3.5″ накопителей;
- Поддержка блока питания SFX/SFX-L/ATX;
- Простая процедура сборки для компактной системы;
- Неплохо снижает уровень шума («глухая» конструкция, толстые стенки);
- Неплохая комплектация.
Минусы:
- Не самая высокая эффективность охлаждения с одним 80 мм вентилятором;
- Высокая стоимость.
