⇡#Упаковка, комплект поставки, внешний вид
Блок питания поставляется в коробке средних размеров, оформленной в черно-зеленых тонах. В традициях серии KCAS черный базовый цвет сочетается с различными для моделей разной мощности цветами надписей на коробке (так, у KCAS 500W надписи выполнены синим, а у KCAS 700W — оранжевым цветом, эту же гамму унаследовала и обновленная серия).

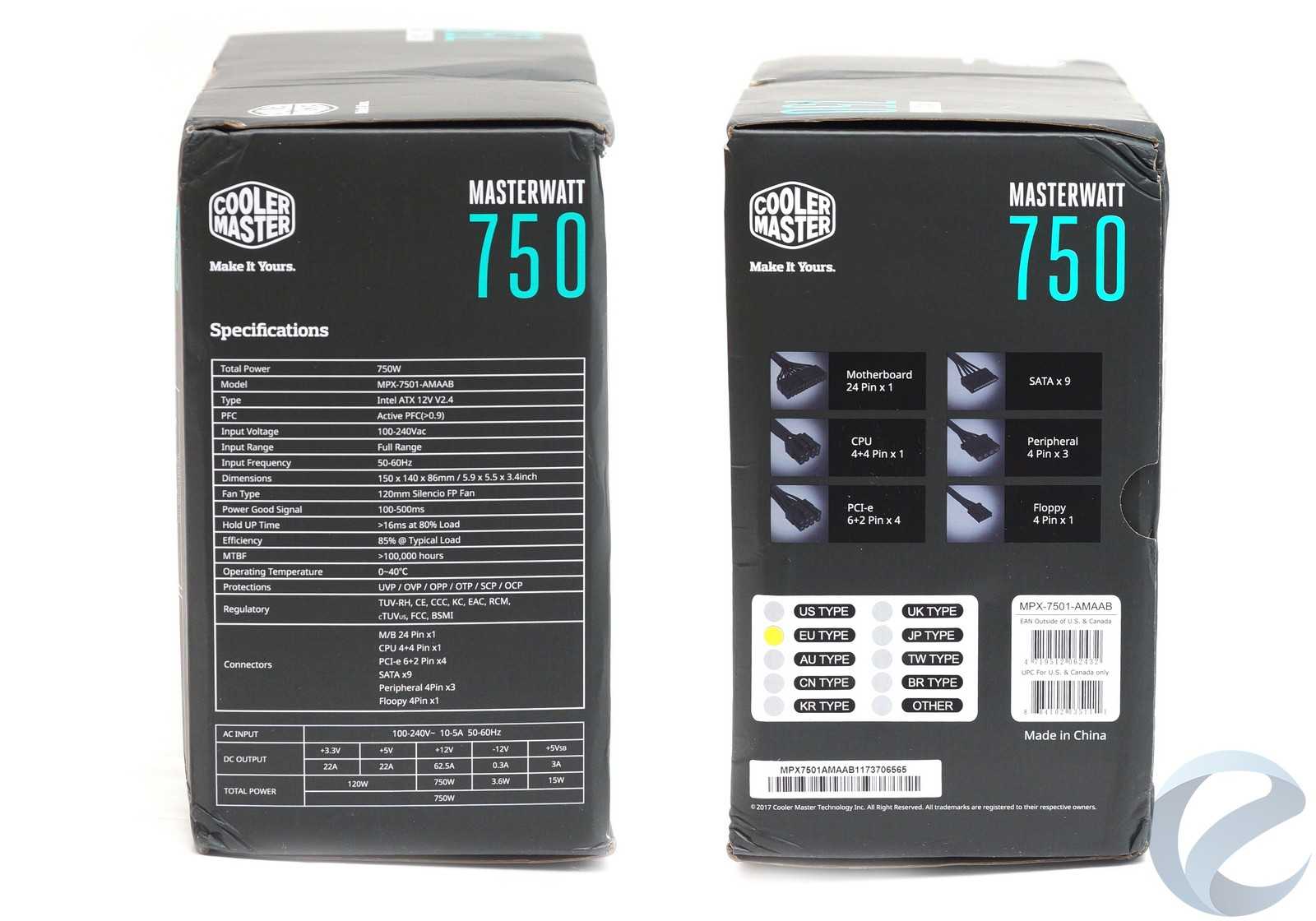

На обороте коробки описаны основные особенности модели, приведена таблица с входными и выходными параметрами, а также перечислены имеющиеся разъемы питания.

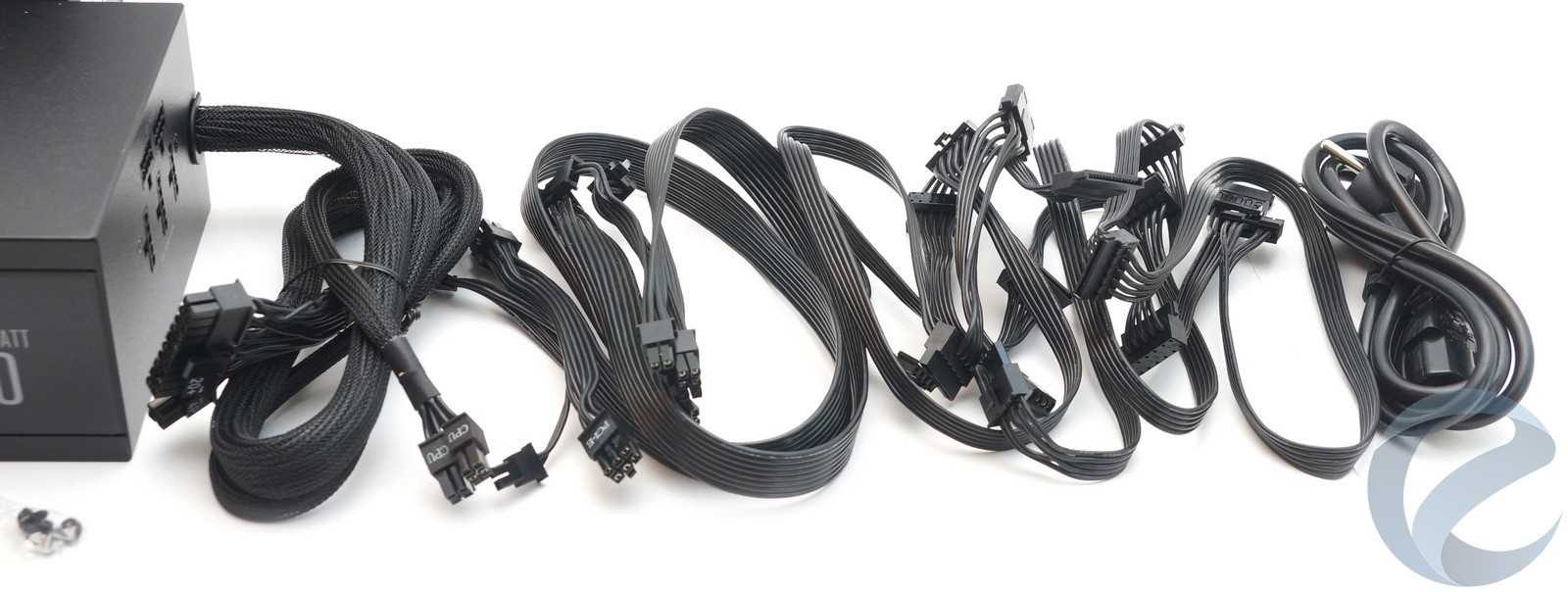

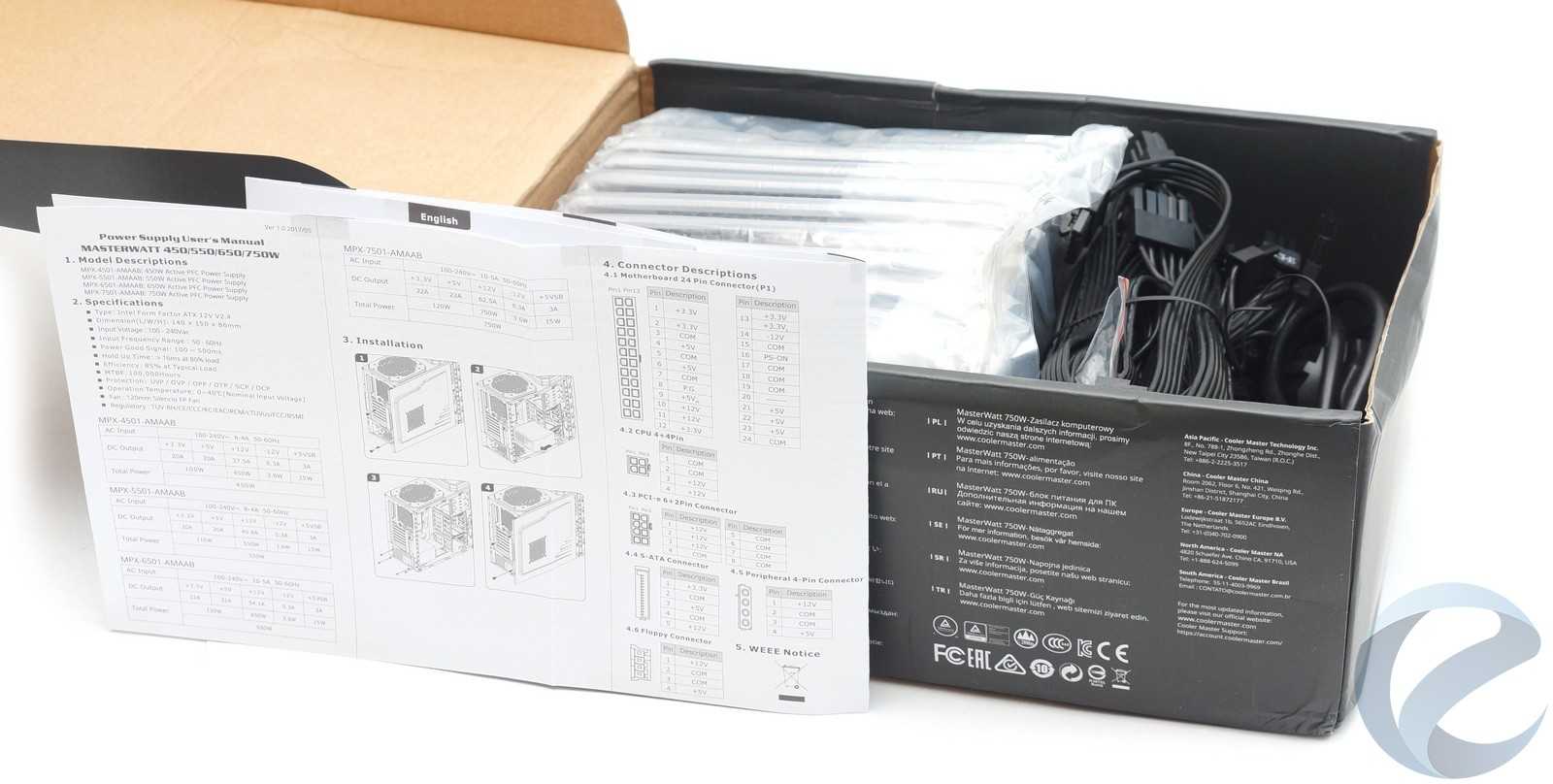

Комплект поставки традиционно аскетичен и включает лишь самое необходимое: инструкцию, крепежные винты и шнур питания.

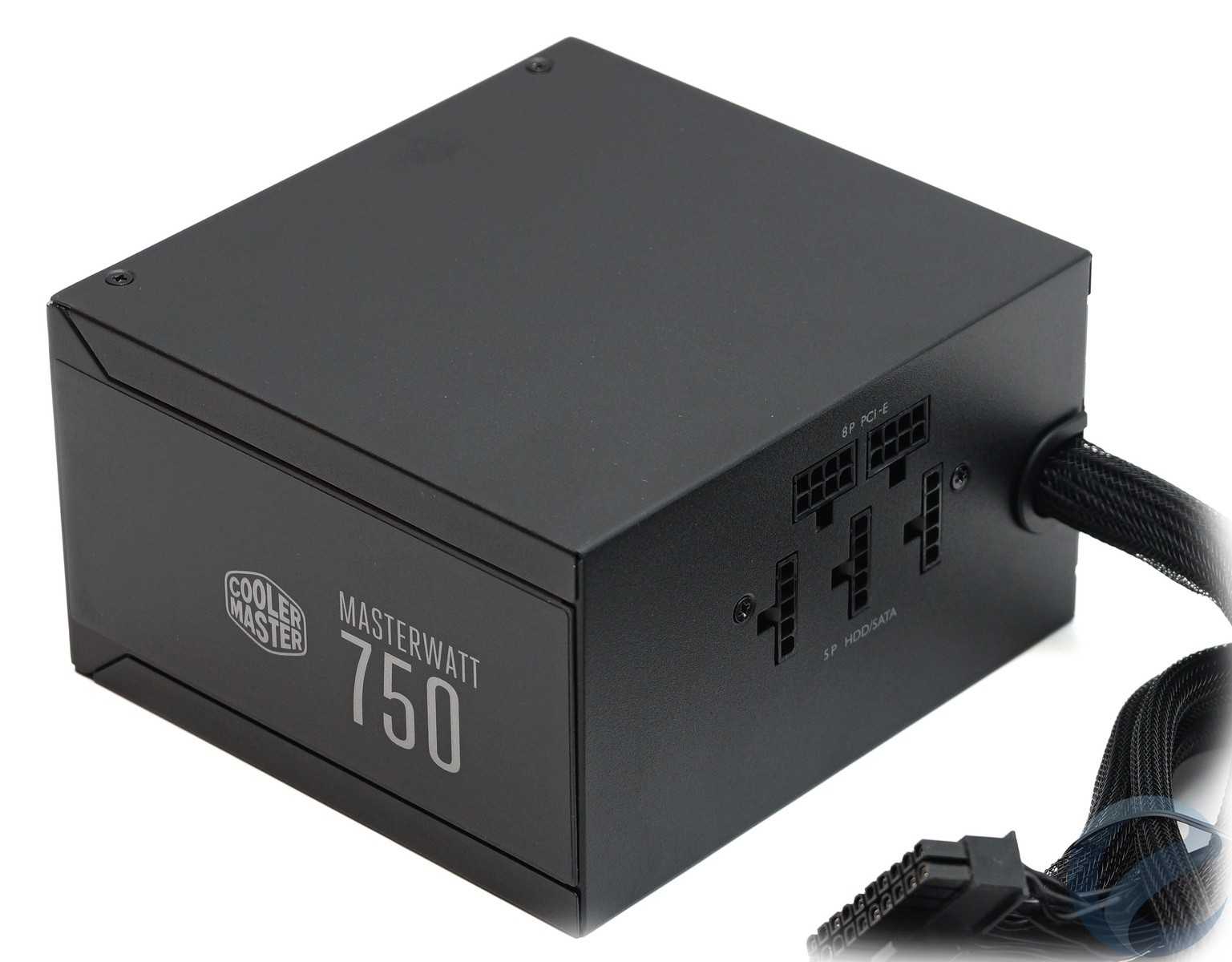

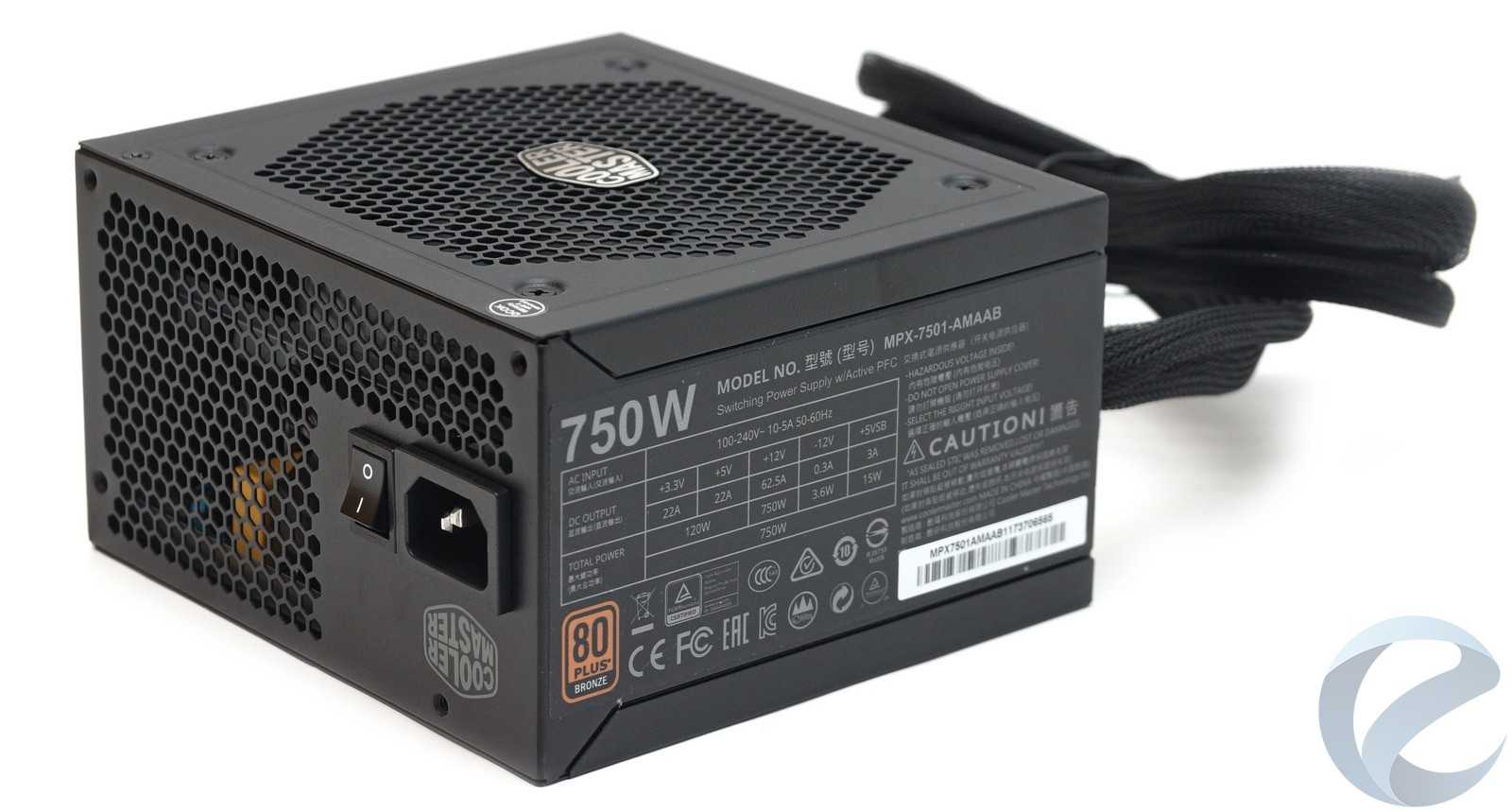

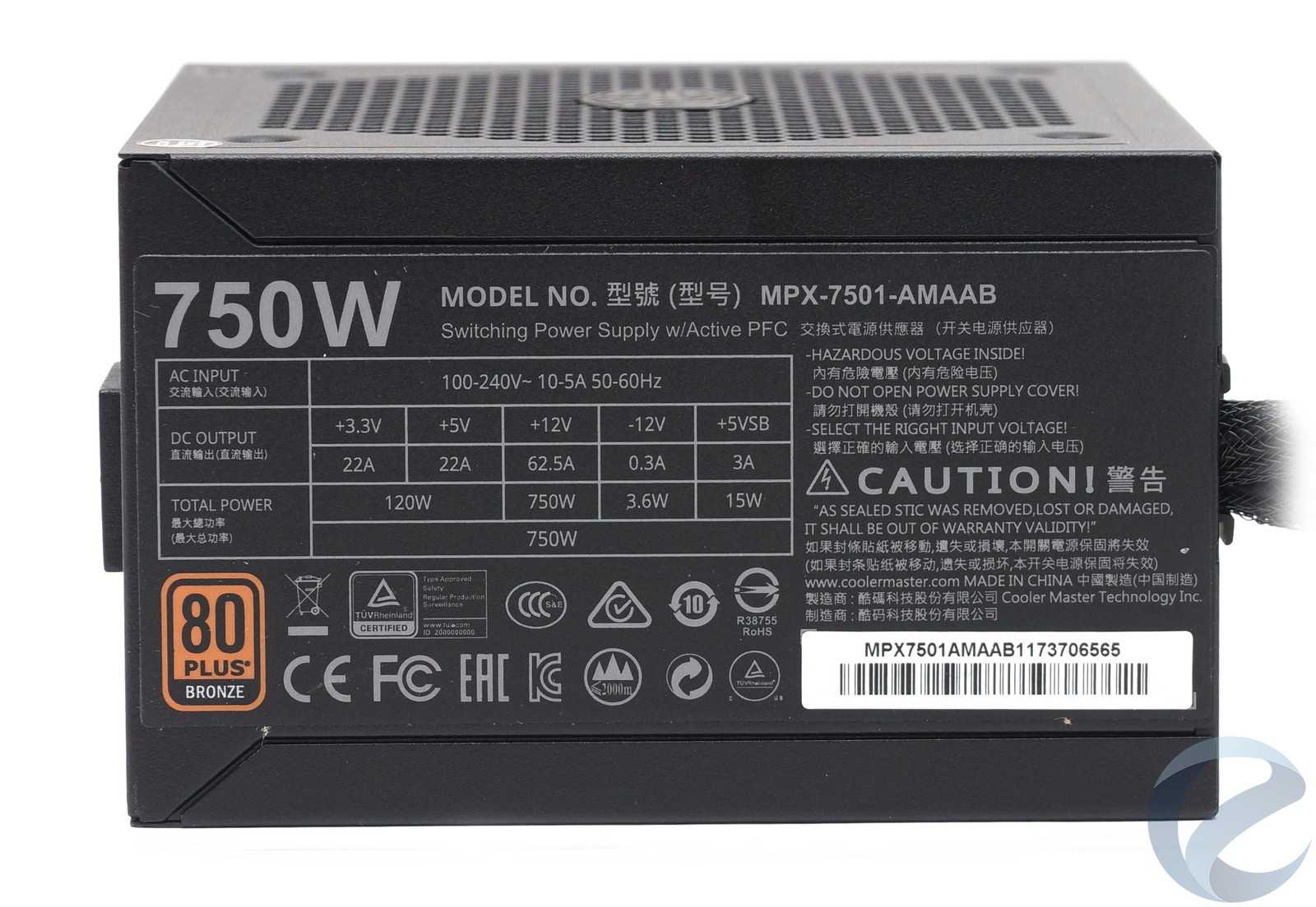

Внешний вид блока питания не преподносит дизайнерских откровений: вполне типичный облик «просто блока питания» среднего уровня. Но от многих «бюджетников» блок Aerocool выгодно отличается наличием проволочной вентиляционной решетки, окраски корпуса и оплетки всех кабелей.

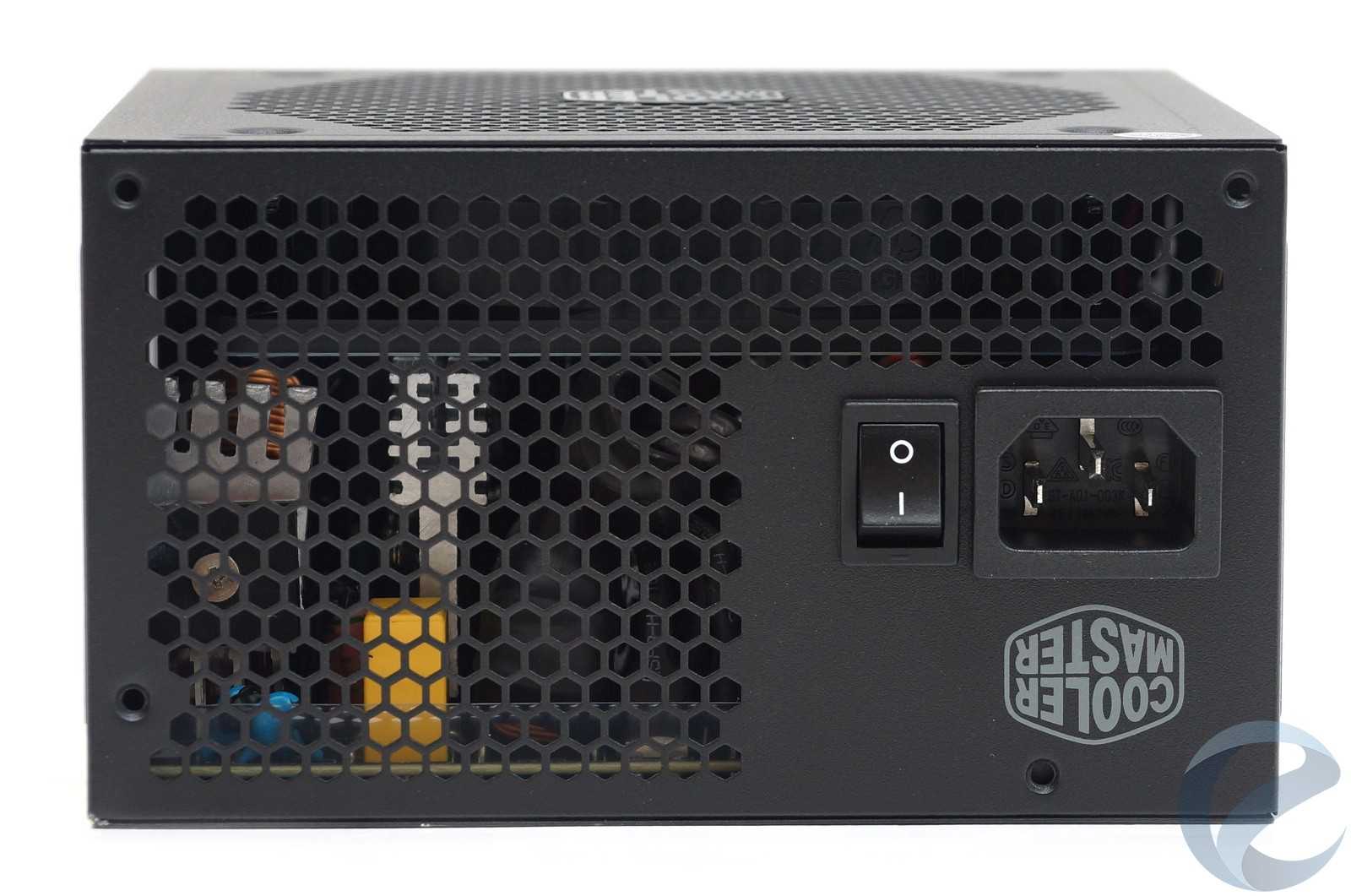

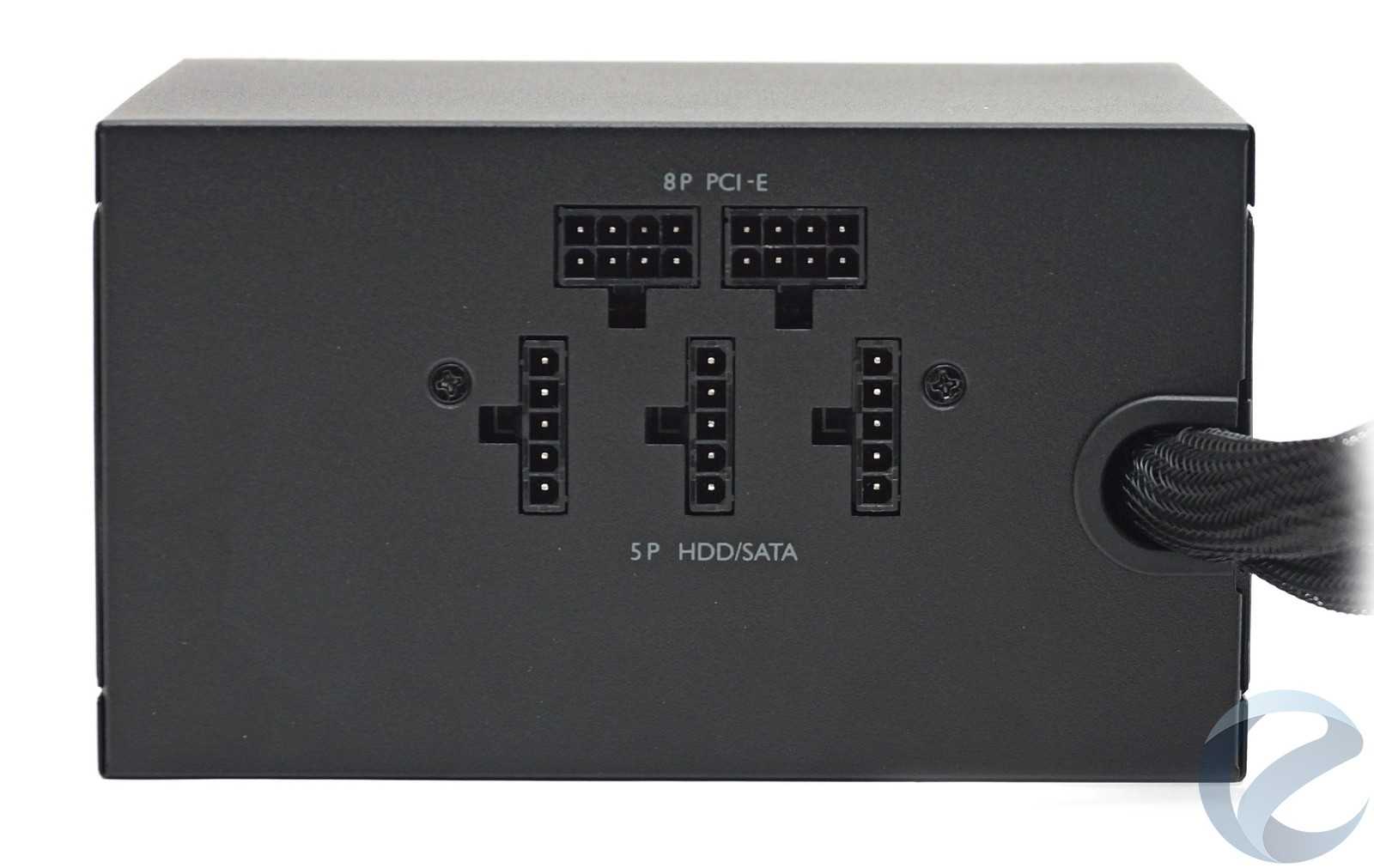

Со стороны задней панели также ничего особенного: сотовая вентиляционная решетка, вход для сетевого шнура и выключатель питания. Лишь боковина украшена табличкой с электрическими параметрами модели, а не с именем серии, как с другой стороны.
Схемотехника

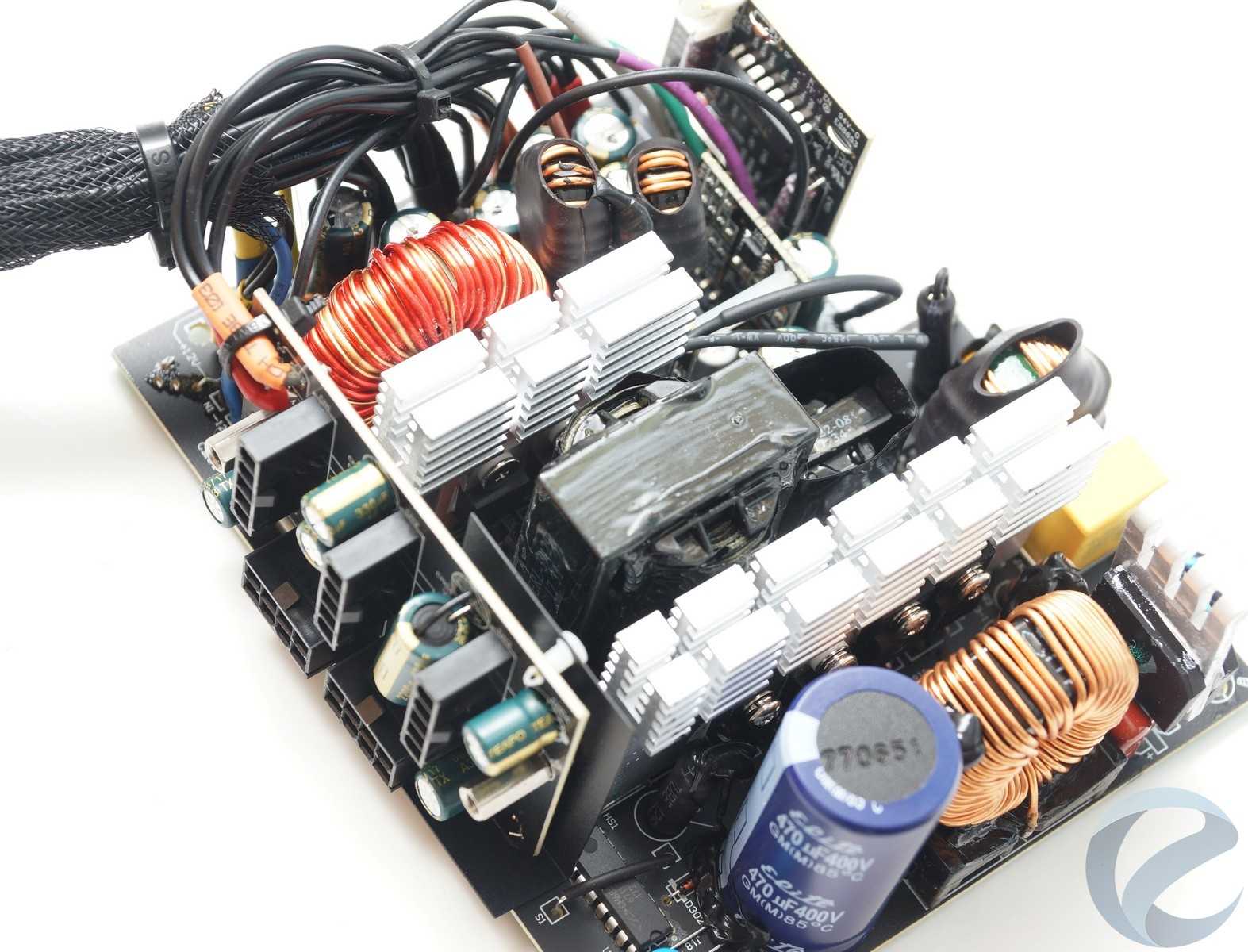

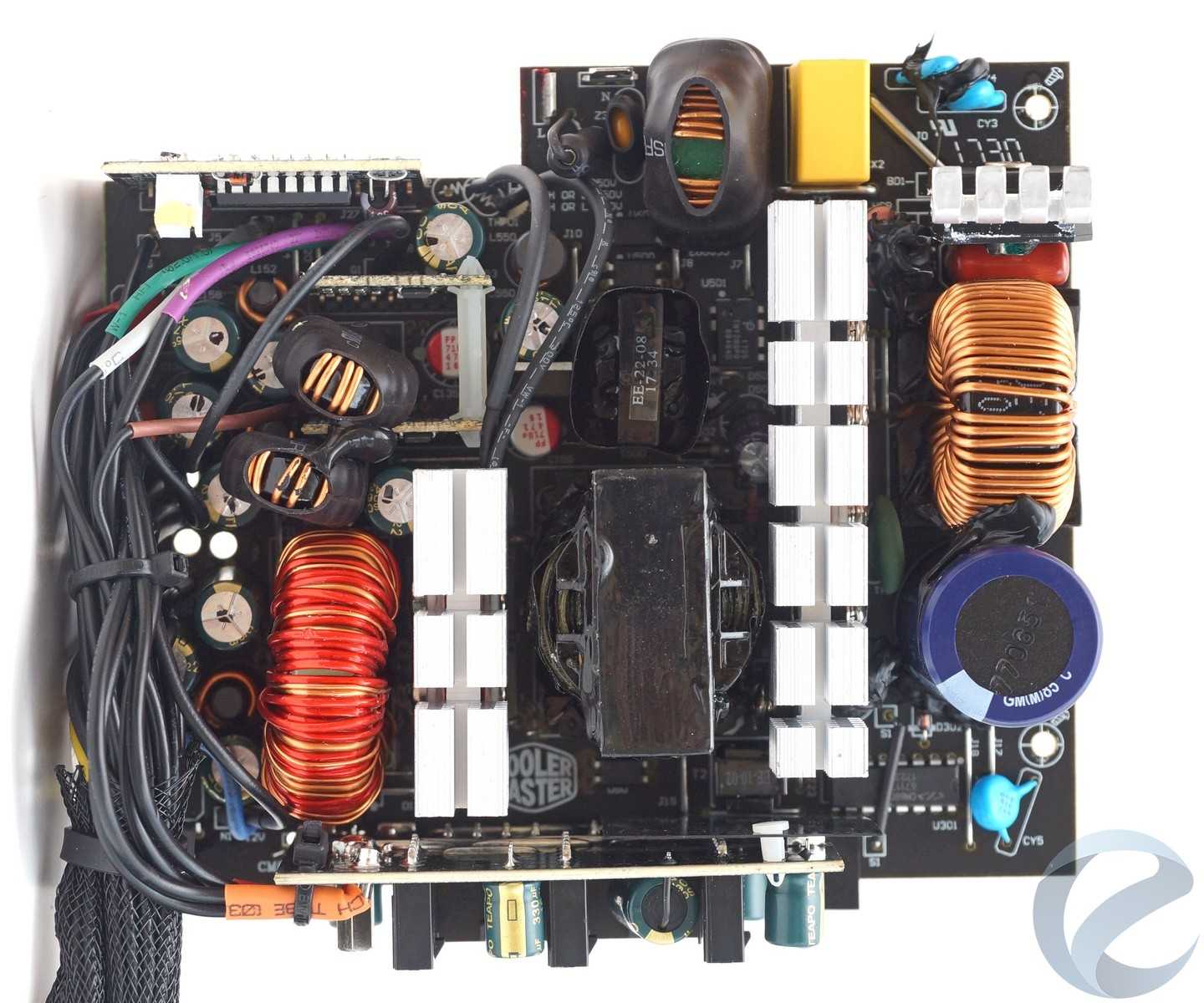

Блок питания Cooler Master MasterWatt 750 выполнен на основе двухтактного прямоходового преобразователя и DC-DC преобразователя во вторичной цепи для линий +3,3 В и +5 В.

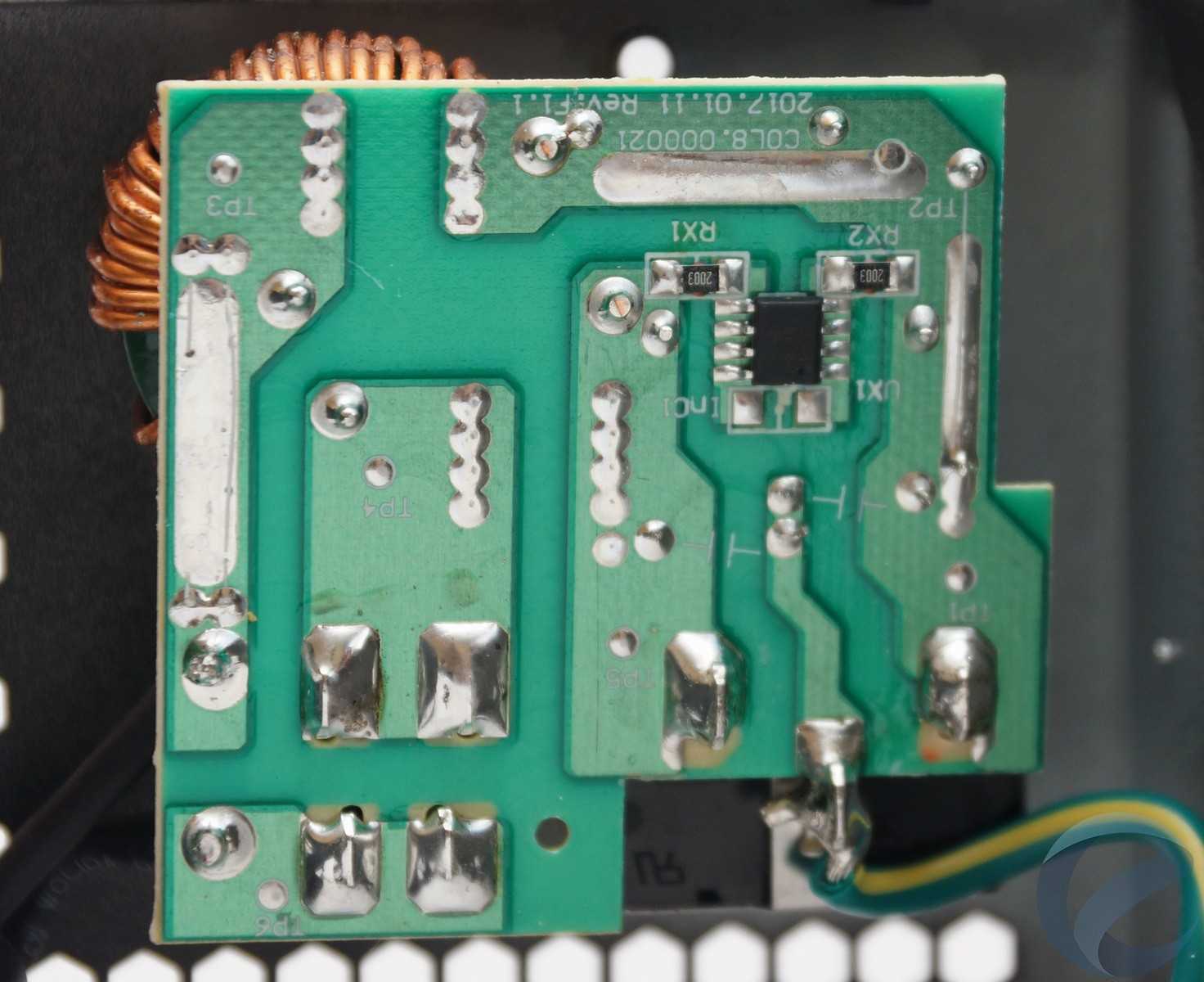

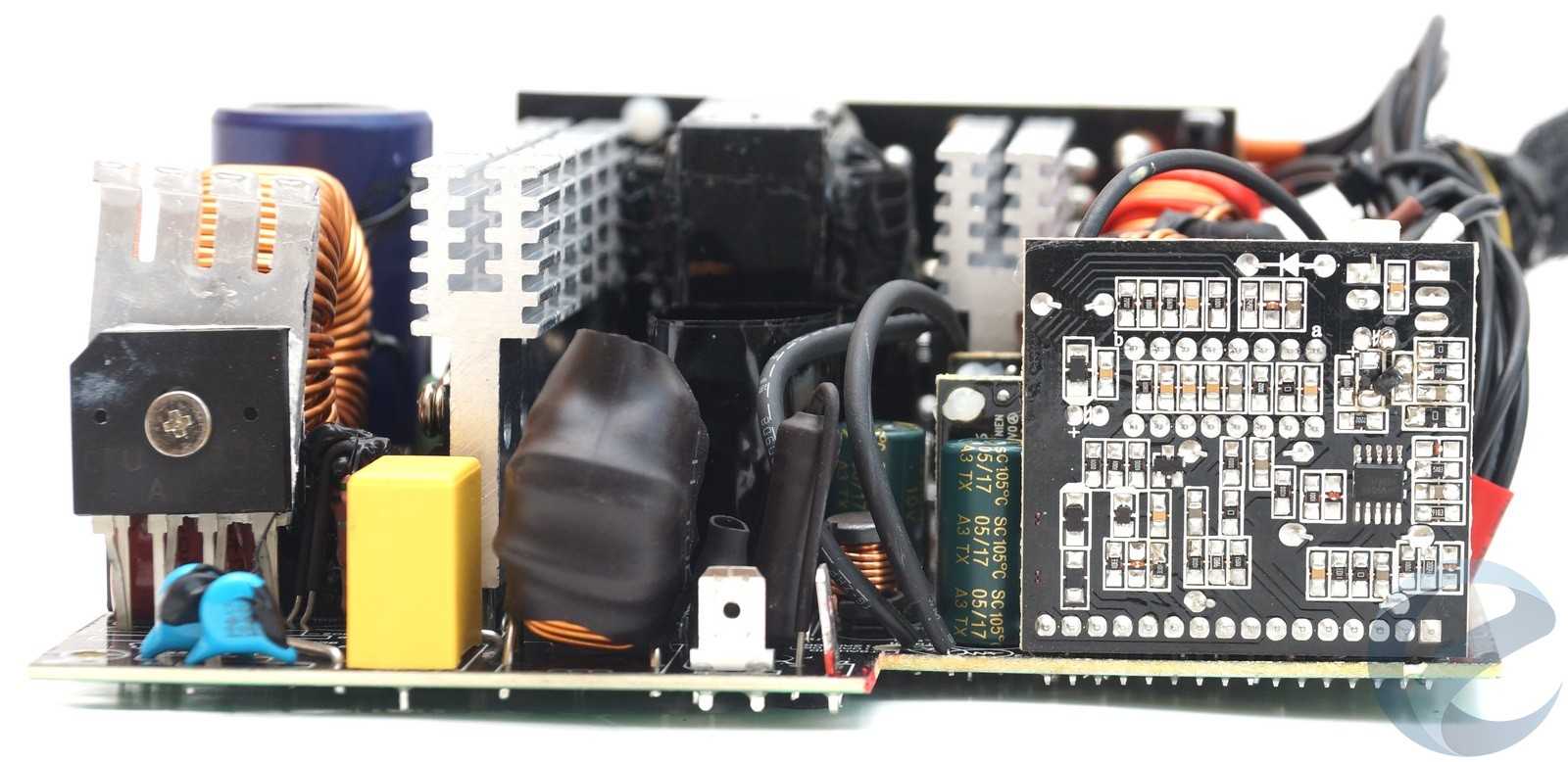

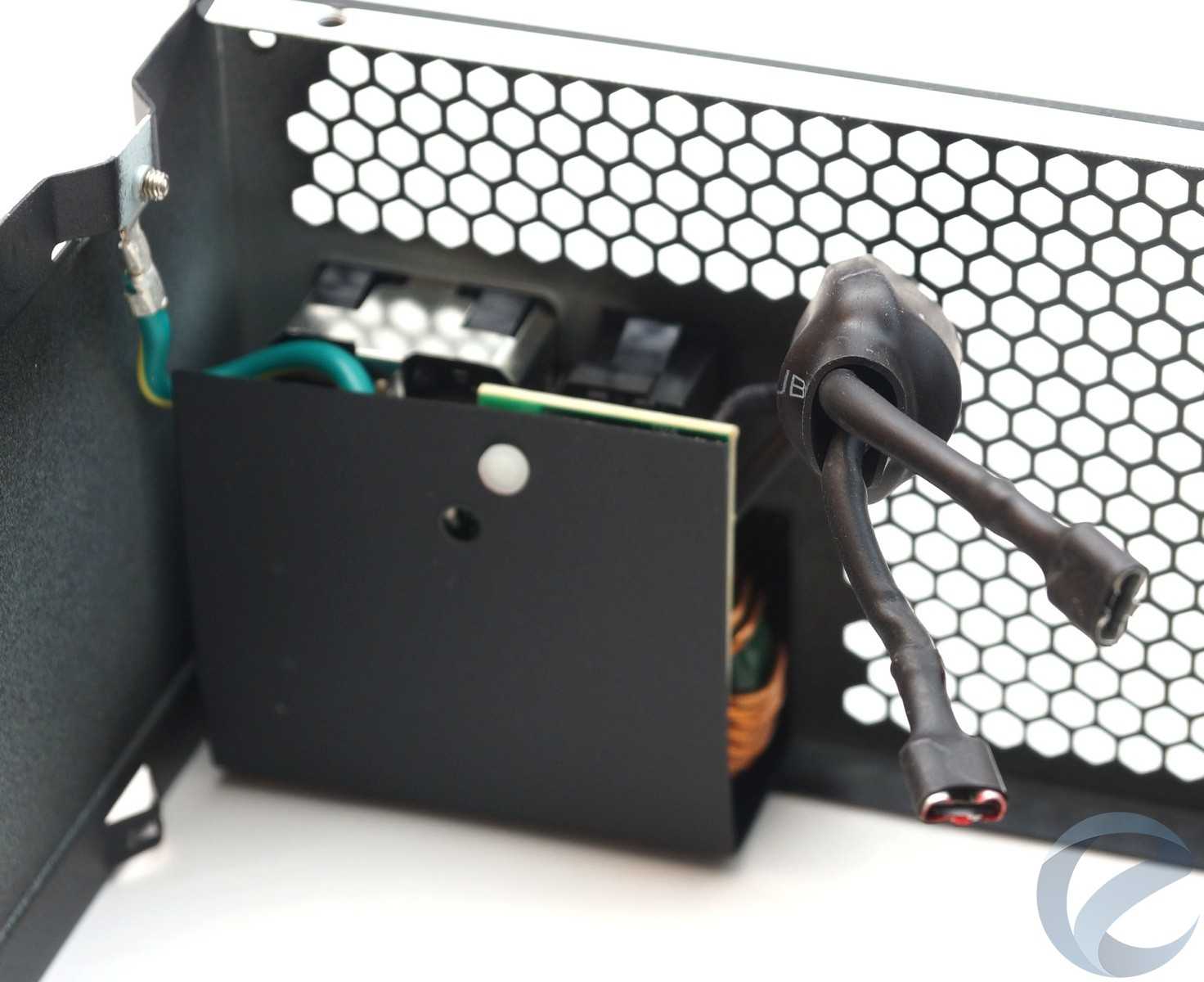

На входе представлен полноценный фильтр, первое звено распаяно на плате, размещенной непосредственно на входной розетке.Распаяны два Y-конденсатора, один Х-конденсатор, дроссель с парой резисторов и ИС CMD02X, блокирующее ток, и разряжающая Х-конденсатор. Плата подключается разъемными контактами.

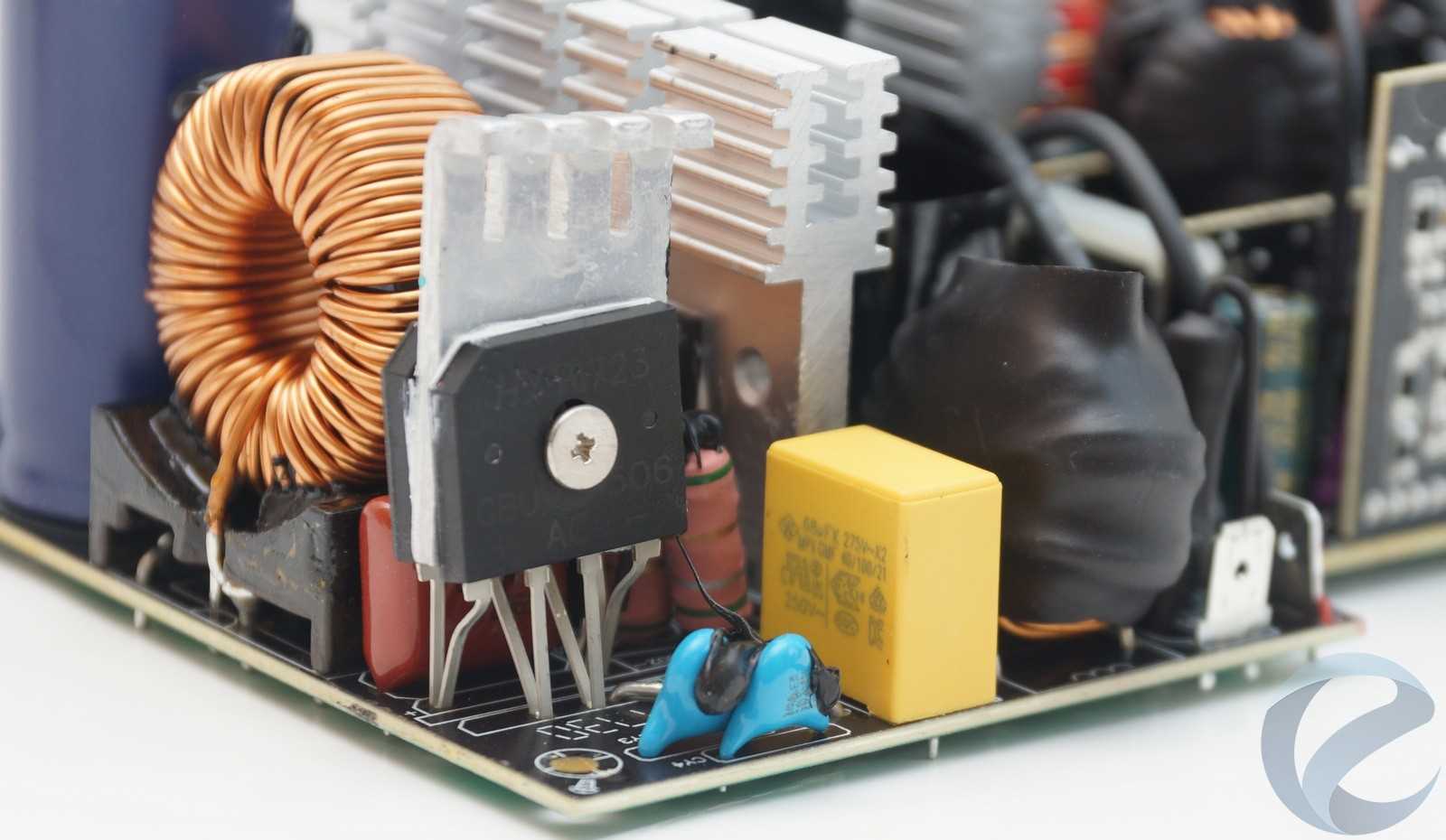

Еще два Y-конденсатора, один Х-конденсатор идроссель распаяны на краю основной платы. Здесь же мы видим варистор и предохранитель в термоусадках.
На отдельном радиаторе размещены две диодные сборки выпрямления входного напряжения.

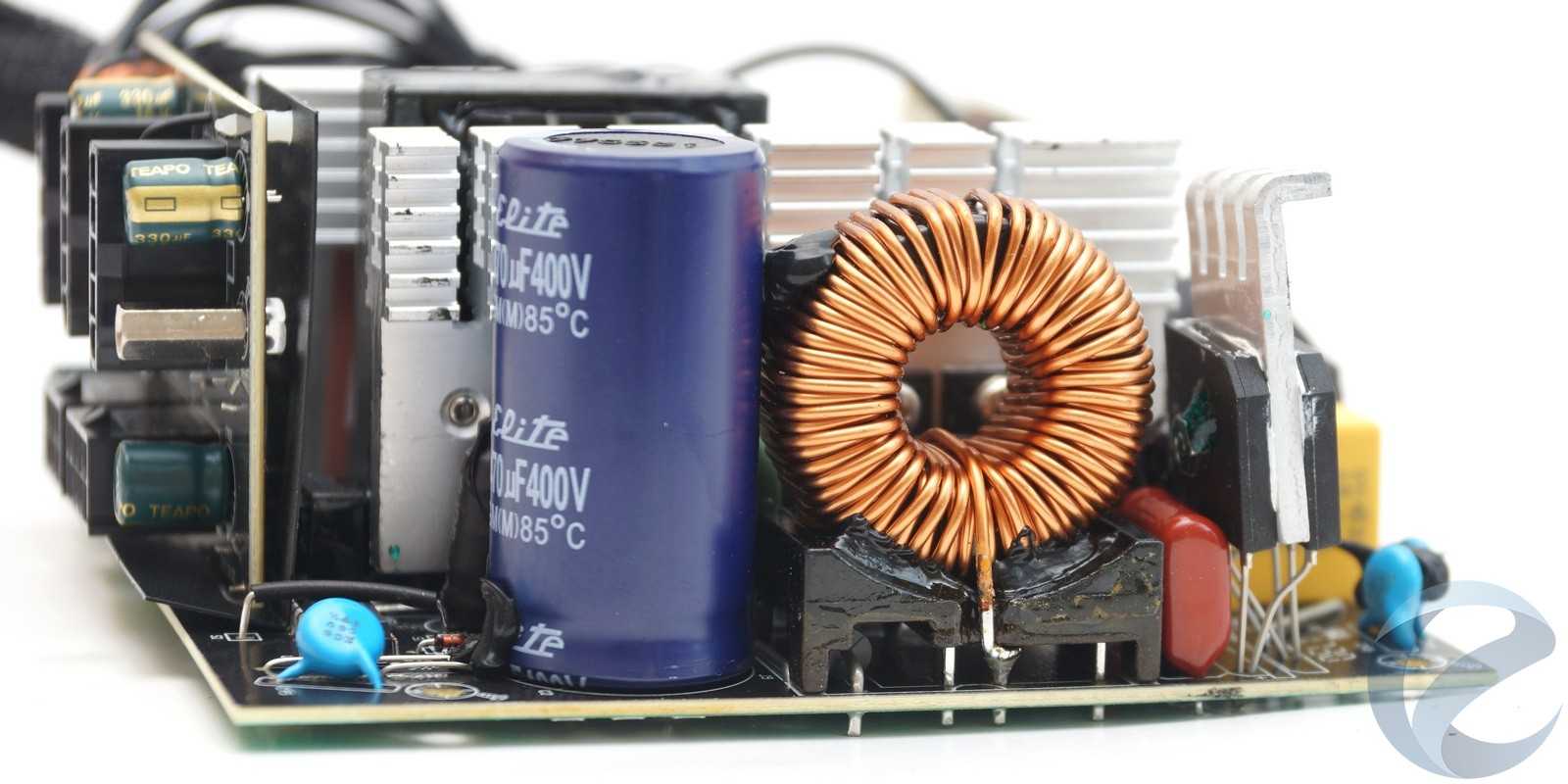

Далее мы видим APFC преобразователь.
Его дроссель закрывает вид на транзисторы и диод корректора, расположенные на алюминиевом радиаторе, здесь же парочка транзисторов первичного преобразователя.

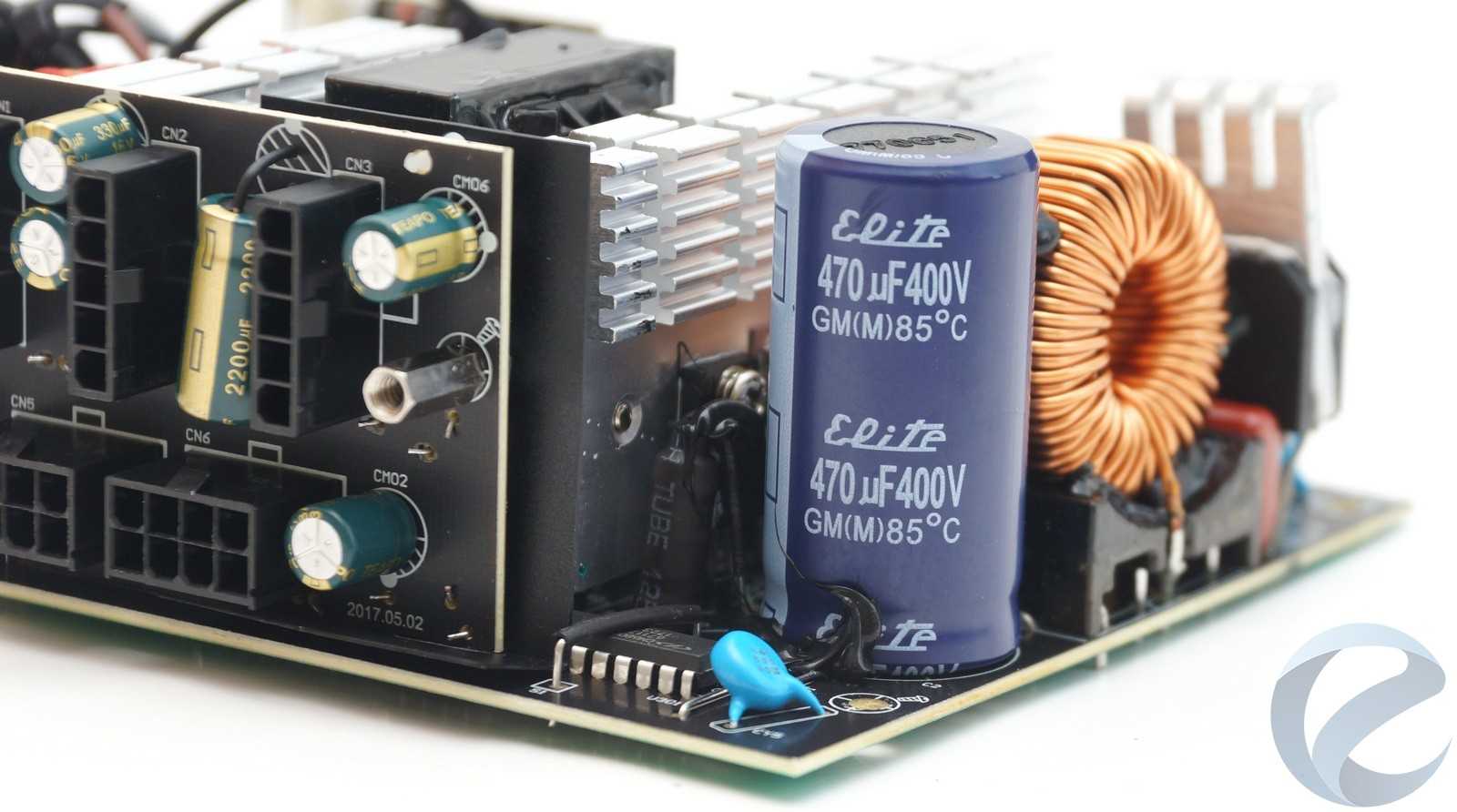

Конденсатор высоковольтной цепи тайваньского производства — Elite фирмы Chinsan Electronic.
Емкость — 470 мкФ, рассчитан на напряжение до 400 В и температуру до 85 °C. Это, конечно, не японский высокотемпературный вариант, но для бюджетного БП вполне приемлемый выбор.

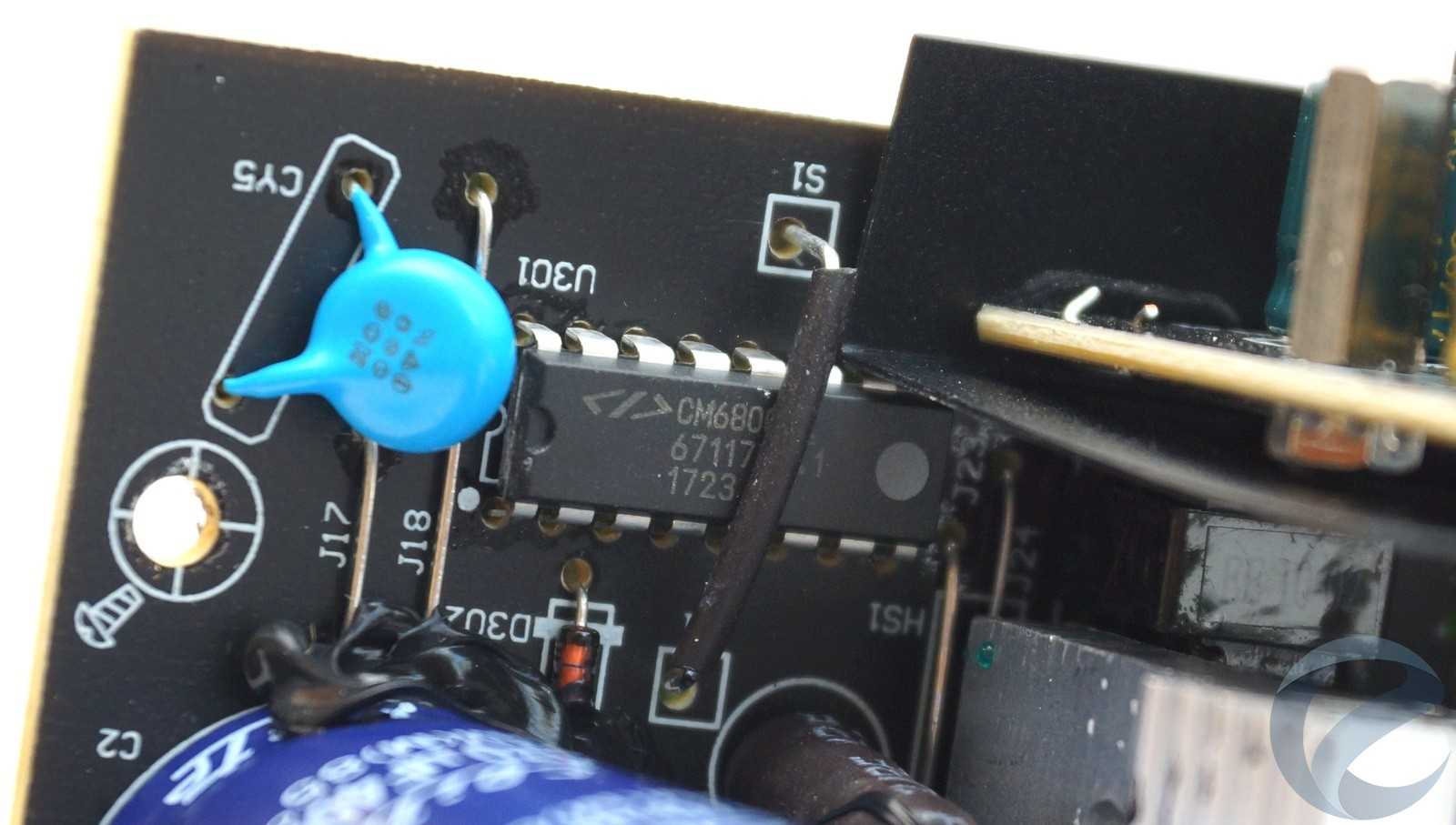

Возле конденсатора разместилась микросхема CM6800TX – это контроллер преобразователя и корректора мощности.
За радиатором находятся два трансформатора: силовой и источника питания.

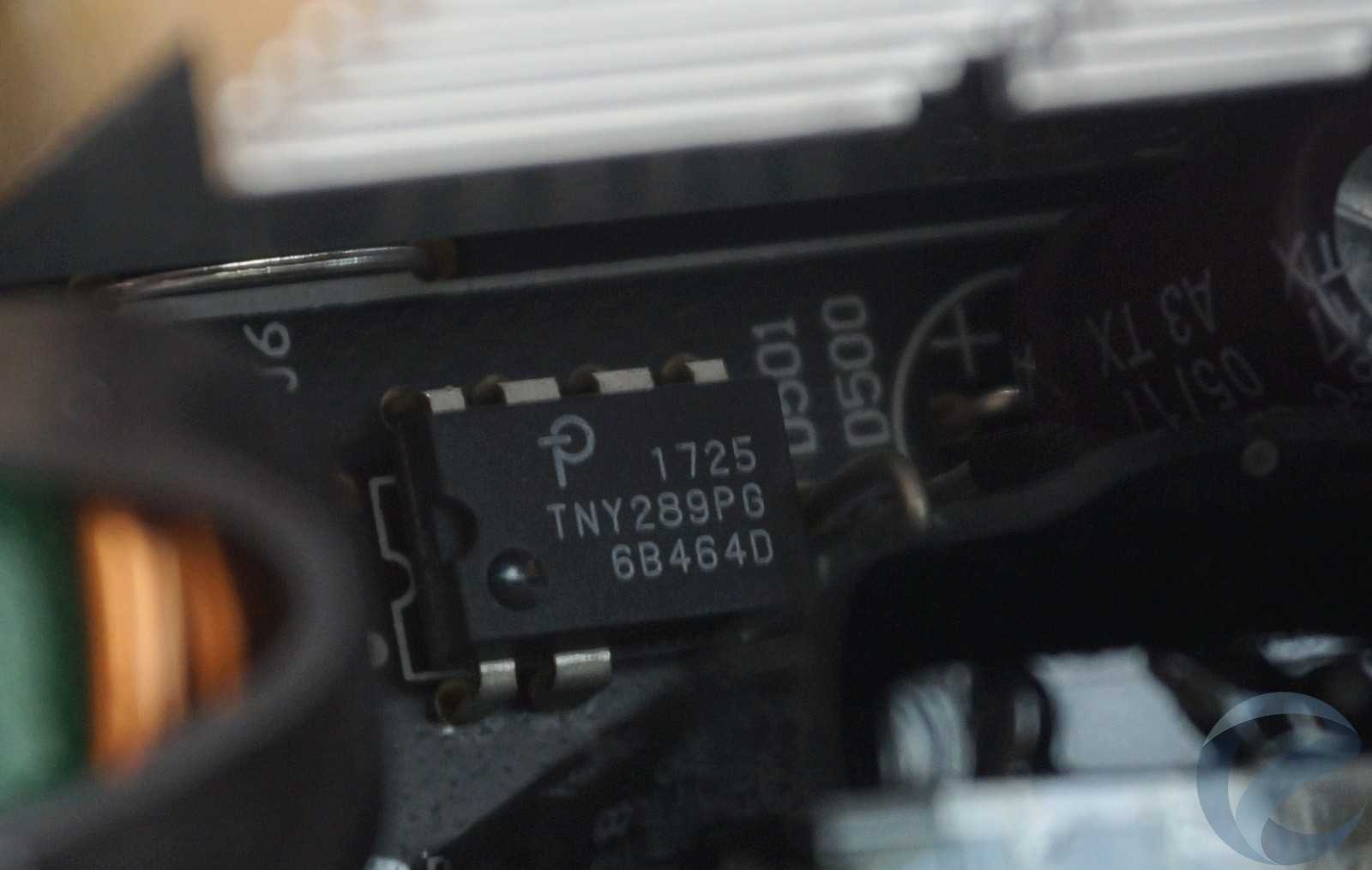

Возле последнего находится источник дежурного напряжения на популярной микросхеме TNY289PG.

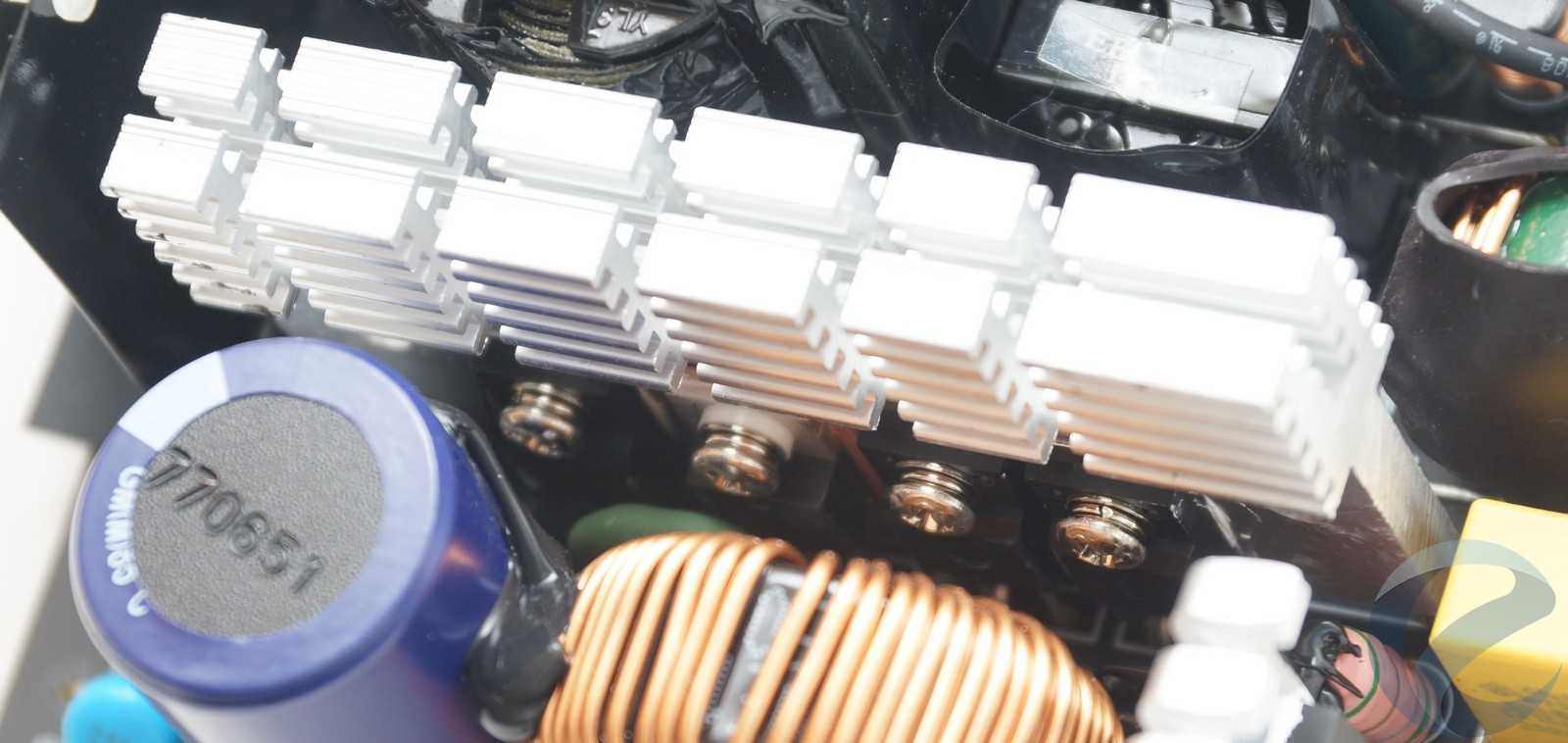

Диодные сборки канала +12 В разместились на втором радиаторе с двух сторон. Здесь же мы видим крупный дроссель выпрямителя этого каналаи две катушки низковольтных каналов.

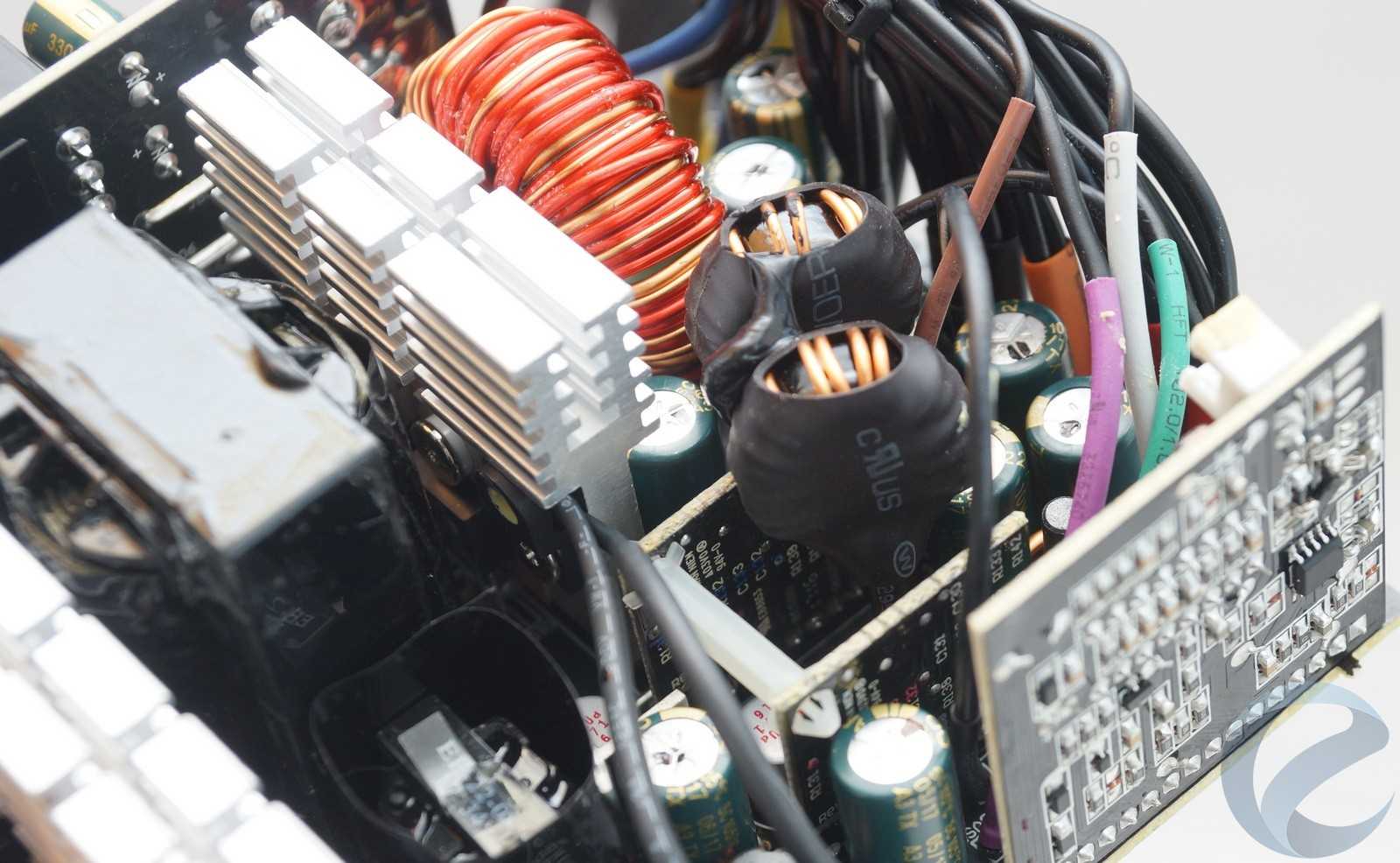

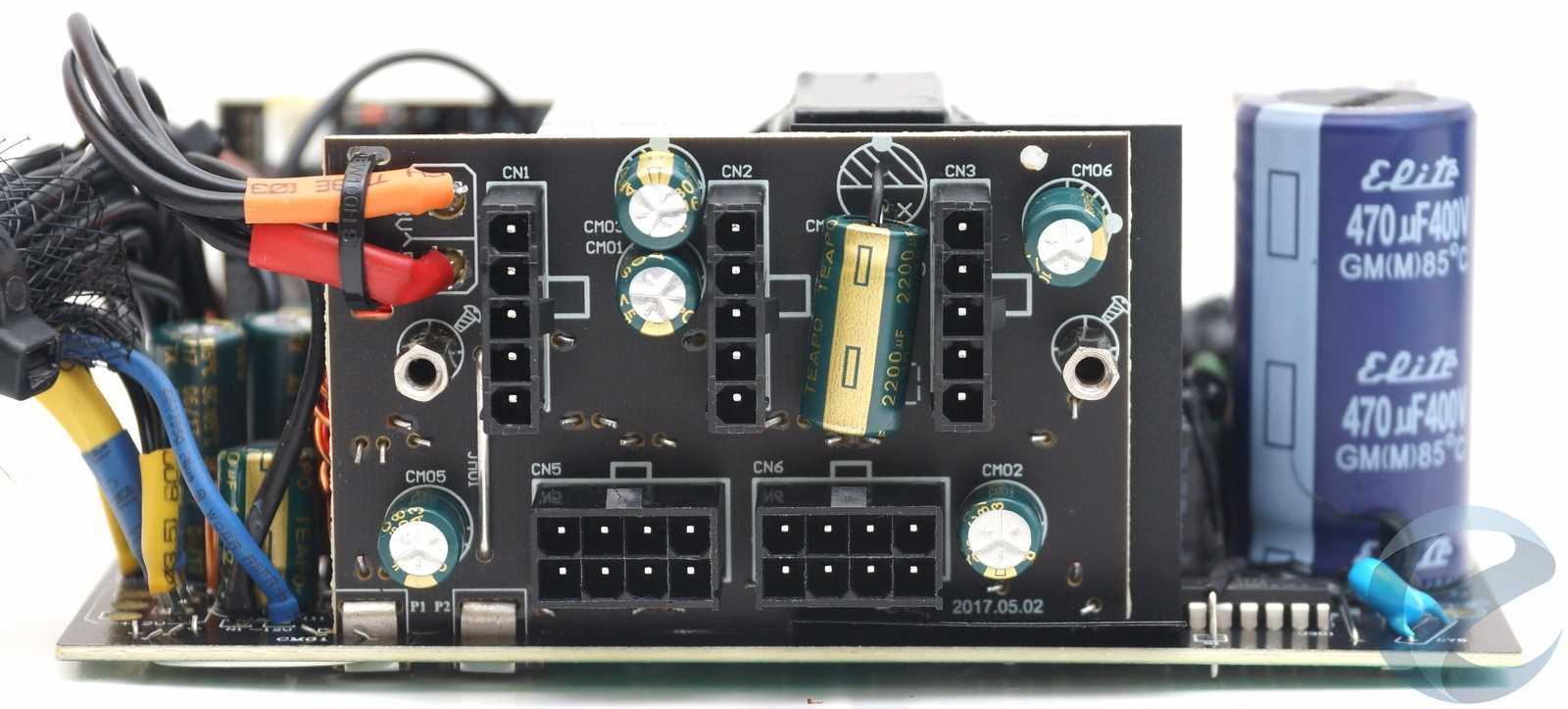

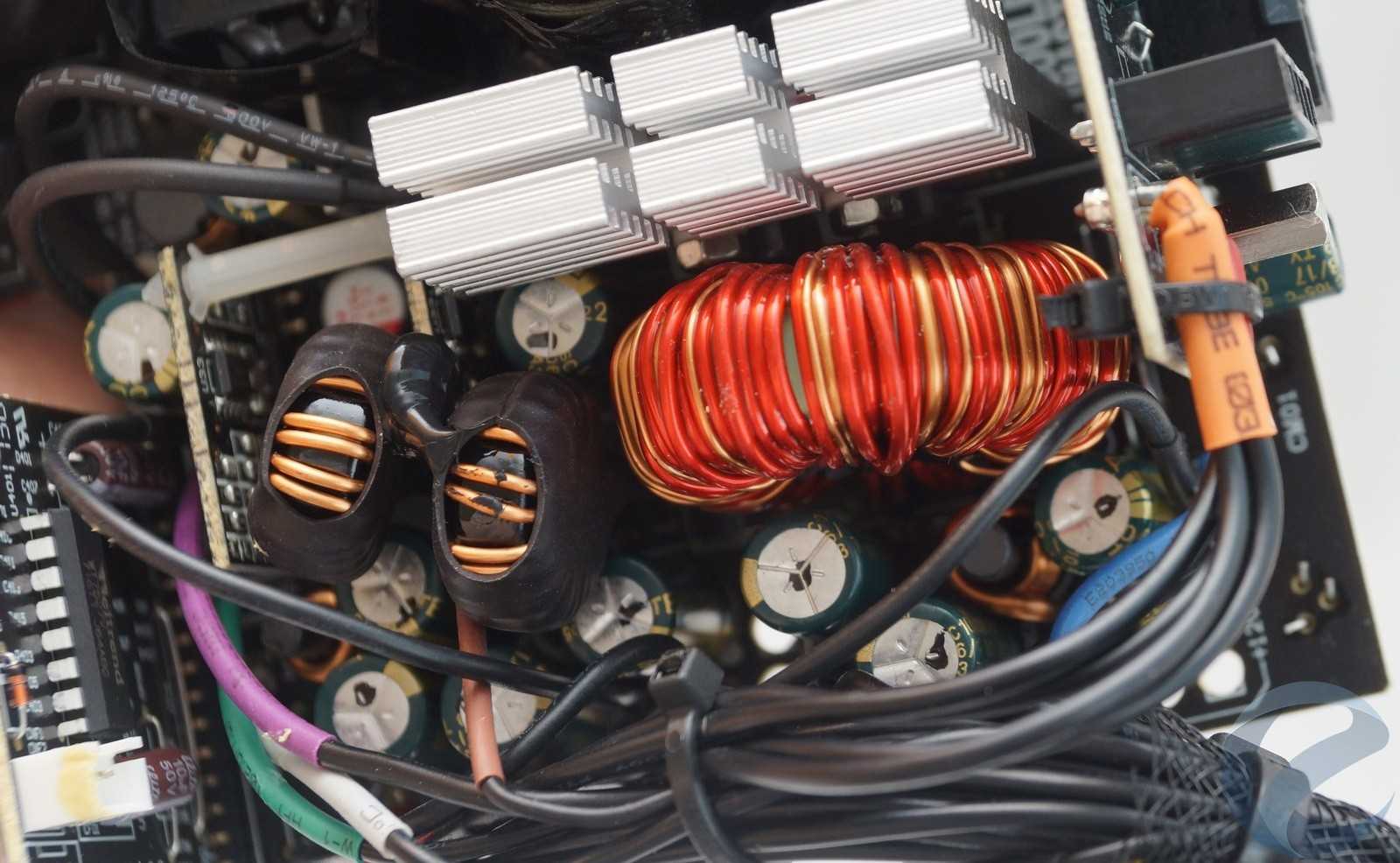

Перпендикулярно радиатору находятся две вертикальные платы с DC-DC преобразователями низковольтных каналов. На каждом канале по два транзистора, управляет их работой ШИМ-контроллер APW7164.
В выходном фильтре используются электролитические высокотемпературные конденсаторы TEAPO, они же распаяны на плате с разъемами для дополнительной фильтрации пульсаций.

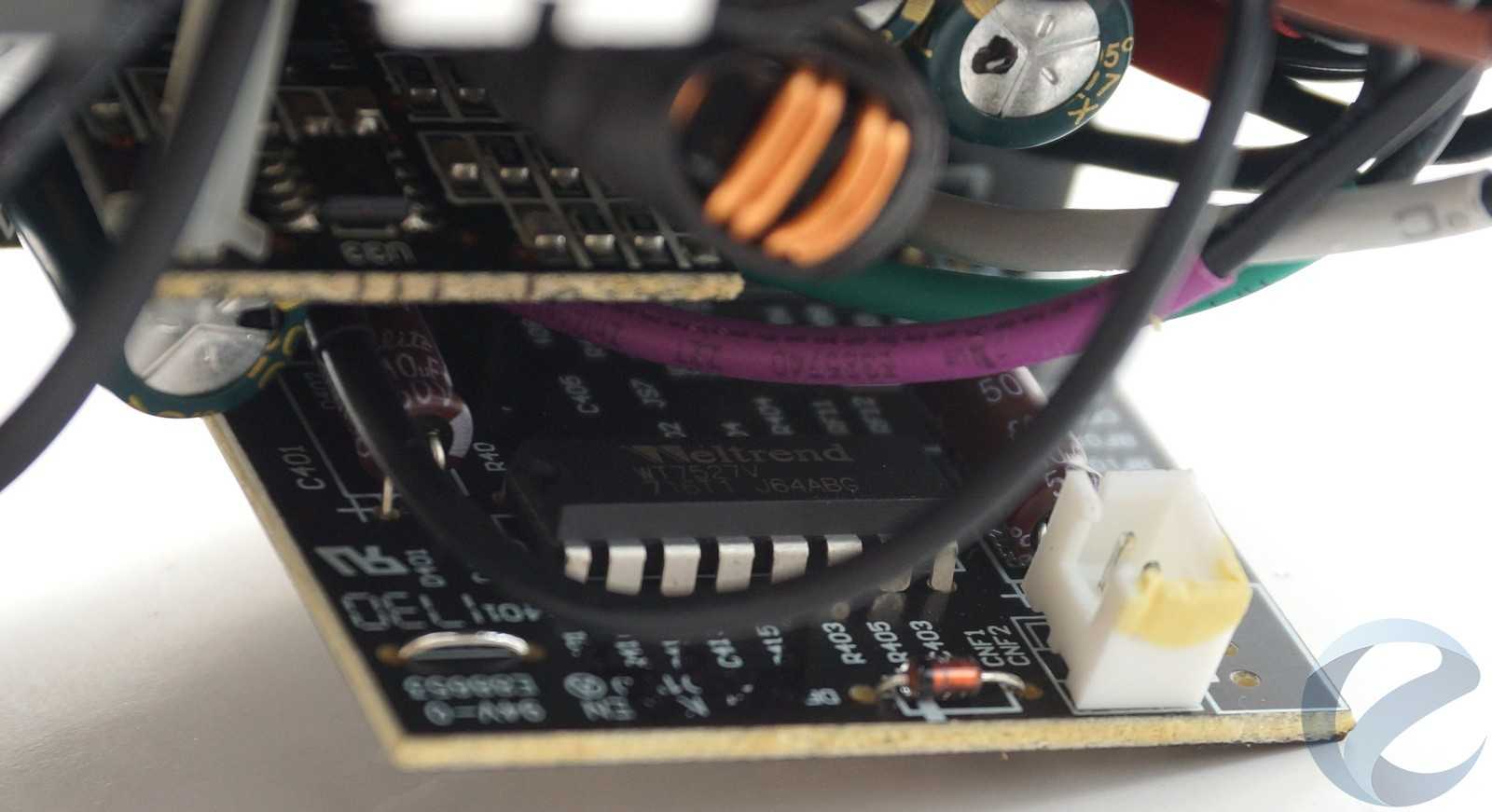

На отдельной вертикальной плате находится супервизор Weltrend WT7527V, отвечающий за все заявленные виды защиты.

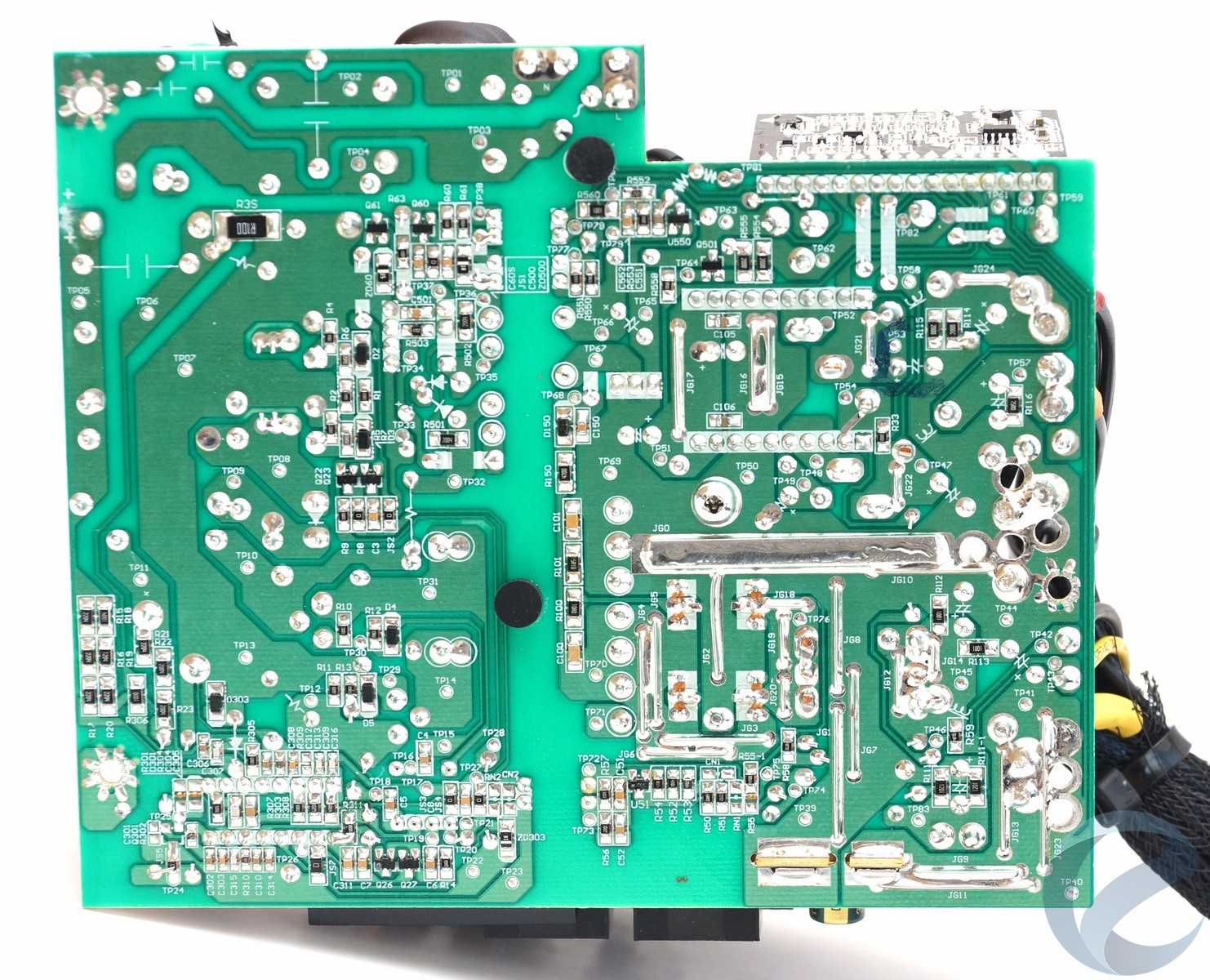

На обратной стороне мы видим хорошее качество пайки.
Охлаждение

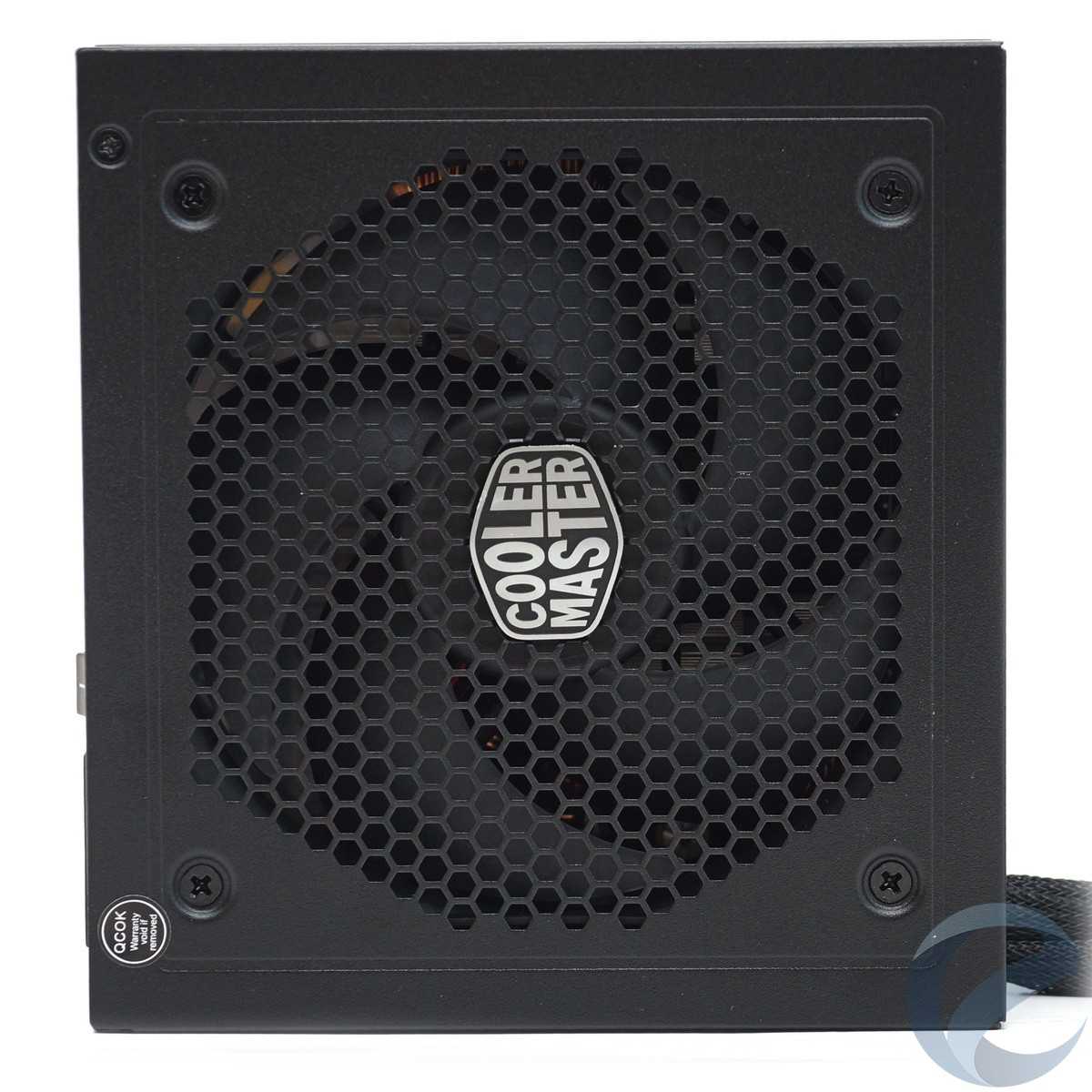

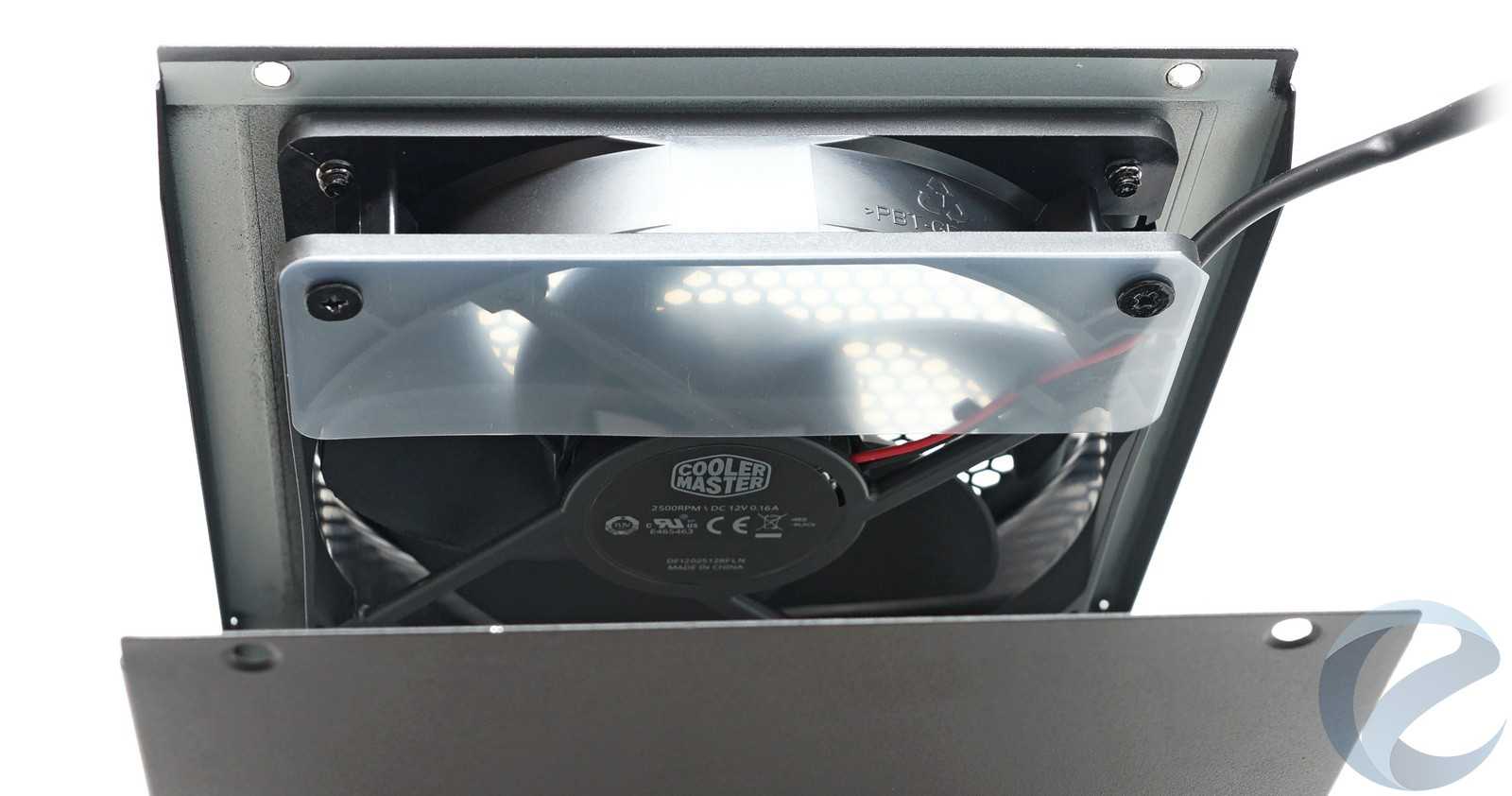

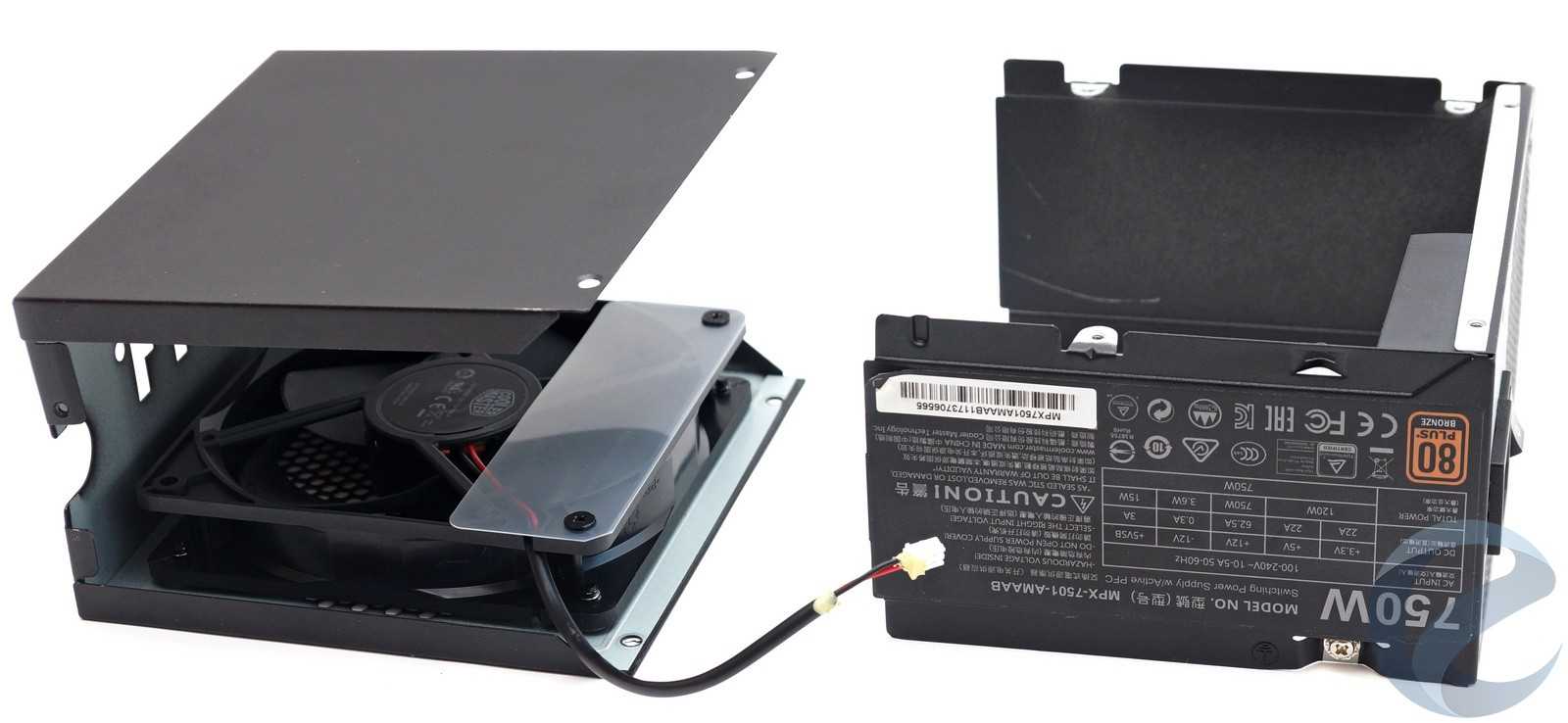

За эффективное охлаждение комплектующих отвечает 120 мм вентилятор Cooler Master DF1202512RFLN с максимальными оборотами 2500 RPM.

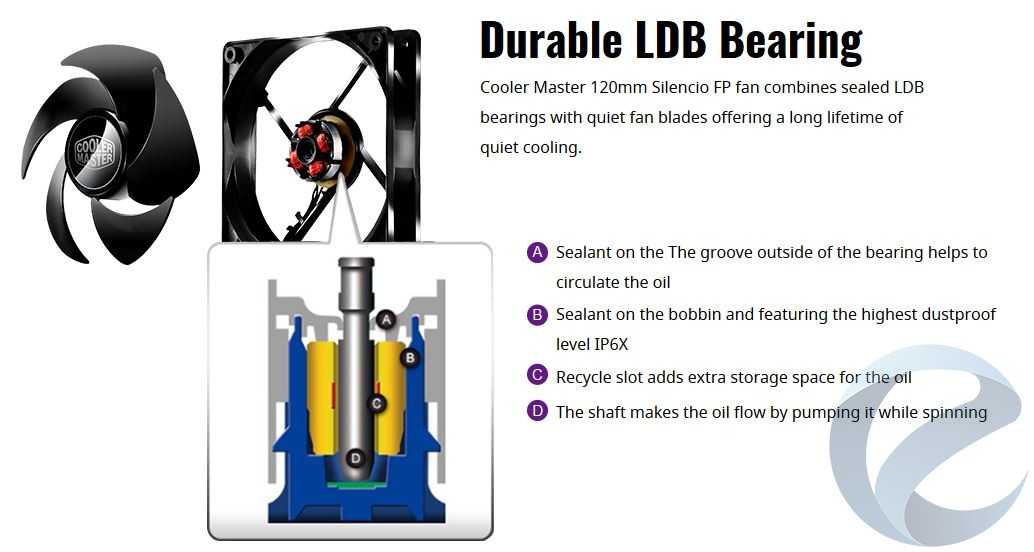

Он выполнен на основе самосмазывающегося подшипника LDB (Loop Dynamic Bearing). Корпус подшипника полностью пыленепроницаем за счет наличия специального герметика.

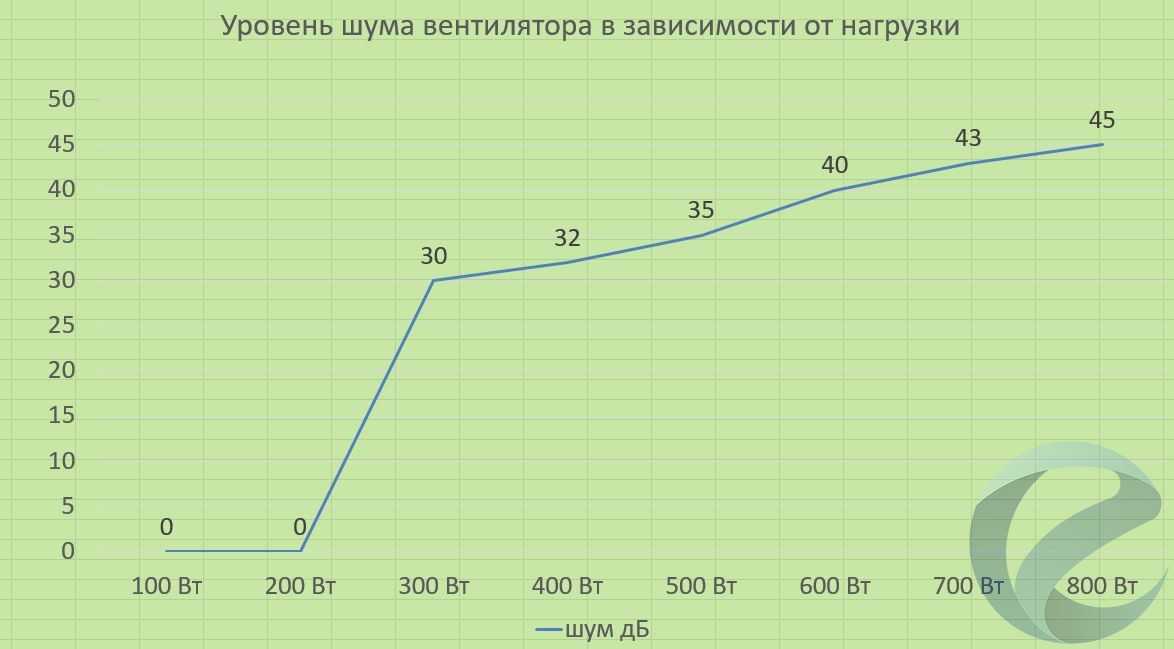

До нагрузки в 15% вентилятор остается в пассивном режиме. Это, конечно, очень маленькое значение, всего 112 Вт по линии +12В. Многие компьютерные игровые сборки потребляют больше в режиме простоя, и в обычных сценариях работы компьютеравентилятор будет вращаться постоянно.
На практике вентилятор запускался при нагрузке тестового стенда от 200 Вт. До 400 Вт он оставался очень тихим, уровень шума был менее 30 дБ и не фиксировался шумомером. Далее с ростом нагрузки, и соответственно оборотов, уровень шума поднимался до комфортного значения в 40 дБ при нагрузке до 600 Вт. И только при максимальной нагрузке и ее превышении шум вентилятора был значительным — до 45 дБ. Но при такой нагрузке в реальной системе общий шум всей системы охлаждения уже будет также значительным.
Тесты подачи тока
Тесты подачи тока
| Тест № | +3.3V | +5V | +12V | Переменный ток/ Постоянный ток | Вход перем. тока | Эфф. | Темп. |
| 1 | 1A | 1A | 4.2A | 59,2 Вт / 72,1 Вт | 236.7V | 82,3% | 26° / 27° |
| 3.372V | 5.08V | 11.78V | |||||
| 2 | 1.5A | 1.5A | 9А | 121,1 Вт / 139,6 Вт | 233.6V | 86,5% | 28° / 31° |
| 3.361V | 5.08V | 11.76V | |||||
| 3 | 4A | 4A | 22.5A | 298,4 Вт / 342,6 Вт | 230.6V | 86,7% | 32° / 36° |
| 3.319V | 5.06V | 11.76V | |||||
| 4 | 6A | 6A | 33А | 447,3 Вт / 522,0 Вт | 229.8V | 85,5% | 36° / 44° |
| 3.282V | 5.06V | 11.75V | |||||
| 5 | 8A | 8A | 44.5A | 599,8 Вт / 717,5 Вт | 227.9V | 83,1% | 38° / 51° |
| 3.246V | 5.06V | 11.71V |
Что касается температур, то кулер хорошо охлаждает блок, начиная с 30 градусов вентилятор включается.
Перед нами действительно блок с сертификатом 80 PLUS. Мы получаем:
- По линии 3.3V – 3,88%
- По линии 5V – 0,40%
- По линии 12V (питание видеокарт) – 0,75%
В среднем мы получаем 1.6%, что является хорошим показателем, для блока 80 PLUS.
Однако линия 3.3V заметно страдает, она не показывает ужасные результаты, но и отличные не выдает.
Cooler Master MasterWatt Lite 600 Ватт выдает не рекордную, но вполне хорошую эффективность. В целом здесь вопросов нету, перейдем к пульсации.
Как подключать в майнинге
Блоком можно запитать:
- 1 видеокарты мощностью до 200 Ватт
- 1 видеокарты мощностью до 290 Ватт
Так как блок питания имеет всего 1 PCI-e провод, то можно подключить только 1 видеокарту мощностью до 200 Ватт.
Для этого понадобится:
- 1 PCI-e провода
- Провода для питания системы (процессора, материнской платы, жесткого диска)
Получится:
200+100 = 300 Ватт. (100 – это потребляемость системы)
Отличный показатель запаса.
Видеокарты мощностью до 290 Ватт, подключать по технике безопасности 1 двойным проводом нельзя. Однако майнеры часто прибегают к такой технике и питают мощные видеокарты 1 двойным PCI-e проводом.
В этом случае понадобится:
- 1 PCI-e провода
- Провода для питания системы (процессора, материнской платы, жесткого диска)
Получится:
290+100 = 390 Ватт.
Отличный запас для стабильной работы блока.
Однако, если Вы прибегните к такой технике питания мощной видеокарты, в течении дня проверяйте PCI-e провода, они не должны быть горячими, а оставаться на уровне комнатной температуры. Если провода начали греться, то не рискуйте, не питайте так видеокарту и выключайте ферму.
Кто производит этот блок питания?
Блок питания Cooler Master Masterwatt Lite 600 Ватт, производит компания Enhance Electronics. Это означает, что Cooler Master проектируют этот блок питания, делают его макет, дизайн, продумывают его внутреннюю начинку, а компания Enhance Electronics собирает его на своем заводе.
Компания Enhance Electronics является производителем блоков питания с 1986 года. Компания работает с промышленными лидерами, такими как Intel и AMD. Благодаря сертифицированному стандарту ISO 9002 и профессиональной системе контроля качества, Enhance всегда обеспечивает высокое качество продукции в отрасли.
Cooler Master была основана два десятилетия назад, в 1992 году. В настоящее время их производство сильно разнится, от производства кулеров, корпусов, до производства блоков питания. Штаб-квартира компании находится в Тайбэе (Тайвань) и имеет офисы в США, Бразилии, Голландии, Франции, Сербии, Великобритании, Швеции, Италии, Германии, России и Китае.
Узнать, кто на самом деле сделал какой-либо блок питания, Вы можете на нашем сайте
Тестирование
Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.
По требованиям стандарта ATX отклонение не должно превышать 5%; таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

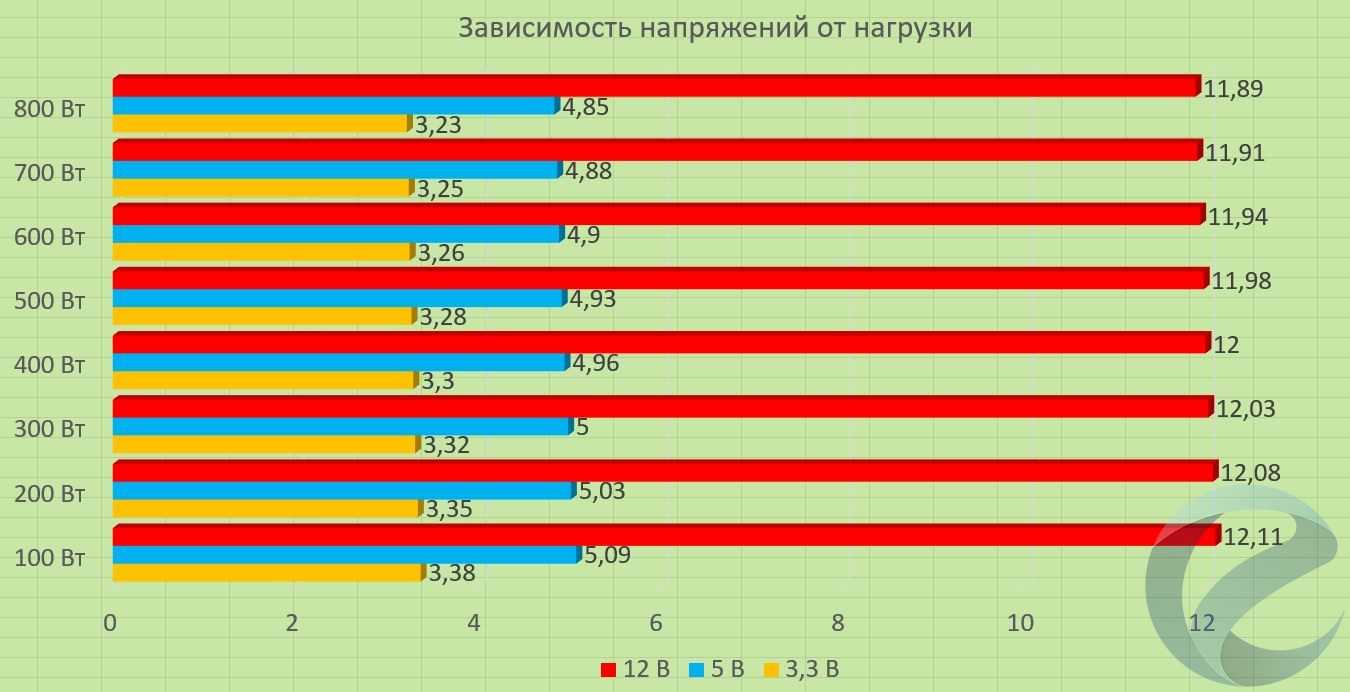

На графиках мы видим хорошую стабилизацию напряжений,в пределах нормы. На низковольтных линиях изменения от +3% до -3%. Самые минимальные изменения напряжения на линии +12 В, связано это с использованием DC-DC-преобразователей.

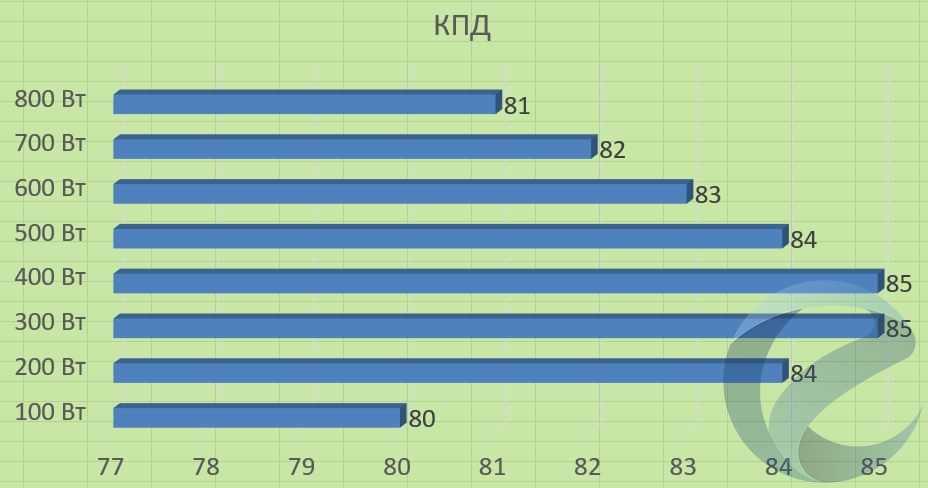

Максимальный КПД составил 85% в диапазоне нагрузки от 300 до 400 Вт. Это полностью соответствует стандарту 80 PLUS Bronze.
Комплект проводов
Отметим, что блок не модульный и все провода уже изначально находятся в блоке.
Комплект проводов выглядит следующим образом:
| Тип кабеля | Длина кабеля от блока |
| Питание материнской платы (20 + 4-контактный разъем ATX) | 515мм |
| Питание ЦП (4+4-контактный CPU) | 605мм |
| Питание видео карты (6+2)+(6+2)Pin PCI-e – двойные провода | 520+100мм |
| Молекс 5,25 «5,25» 5,25 «+3,5» | 470+100+100+100мм |
| SATA + SATA + SATA | 470+100+100мм |
| SATA + SATA + SATA | 470+100+100мм |
Отметим, что рукава (дополнительное покрытие для кабелей) присутствуют только у 2 проводов – это провод материнской платы и провод для питания процессора (CPU). Все остальные провода – «радужное спагетти», без каких либо дополнительных рукавов.
Это сделано с целью экономии на производстве, так как за дополнительный, к примеру кожаный рукав приходится переплачивать деньги, однако переплата за рукава стоит того.
Перейдем к комплектации. Количество проводов очень огорчает, так как можно найти множество моделей такой же мощности с большим количеством PCI-e проводов, за эти же деньги.
Однако радует, что единственный PCI-e провод двойной, то есть (6+2)+(6+2) Pin.
Полная комплектация блока выглядит следующим образом:
- Коробка
- Блок питания
- Кабель питания (от розетки)
- Мануал
- Винты для крепления
Переходим к горячим испытаниям.
Упаковка и комплектация
Блок питания поставляется в картонной коробке черного цвета с цветной полиграфией. На лицевой стороне дано изображение блока питания, обозначение модели,указаны основные преимущества в виде пиктограмм: пять лет гарантии, пассивная работа вентилятора до 15% мощности и сертификат 80 PLUS Bronze.
На обратной стороне коробки находятся два графика: зависимости шума вентилятора от его оборотов и эффективность БП.
На торцах упаковки представлена спецификация, нагрузочные характеристики, количество разъемов.
Блок питания помещен в пластиковую упаковку с воздушными демпферами.
В комплекте находится руководство пользователя, винты для крепленияи набор съемных кабелей.
Кабели:
- Основной кабель, несъемный, 20+4 пин, до системной платы – 60 см;
- Кабель питания CPU, несъемный, 4+4 пин – 60 см;
- Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 55 + 12 см;
- Два кабеля с тремя коннекторами SATA и одним MOLEX на конце – 50+12+12+12 см;
- Один кабель с одним SATA, тремя MOLEX и одним FDD на конце 50+12+12+12+12 см;
- Сетевой кабель – 150 см.

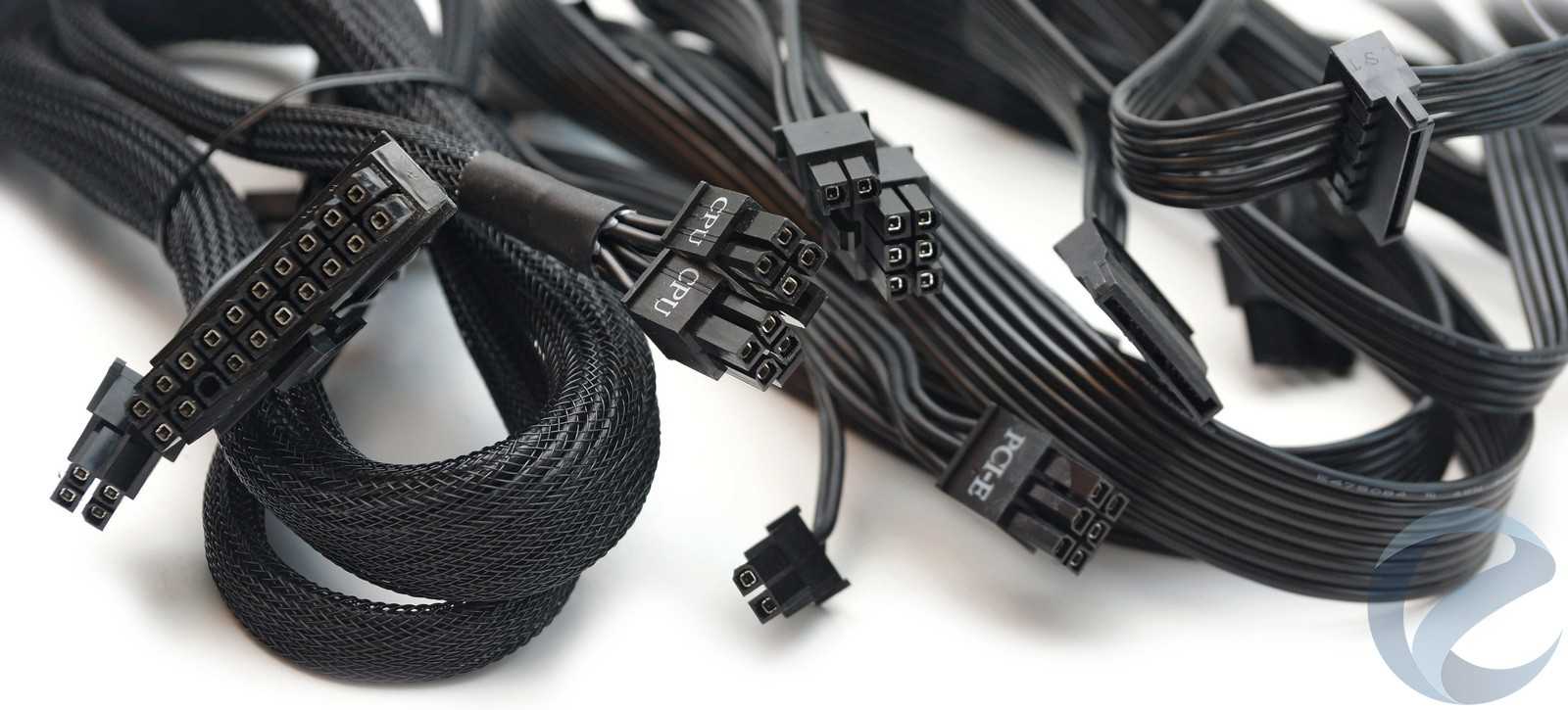

Все съемные кабели плоские, довольно мягкие и окрашены в черный цвет; калибр — 18AWG и 16AWG для PCI-E.
Основные несъемные кабеля в нейлоновой оплетке, края зафиксированы термоусадкой. Коннекторы разборные без защелок.
⇡#Результаты тестирования
Используемый нами ваттметр несколько занижает потребление «из розетки» при средних и высоких нагрузках, и потому полученные нами показатели КПД несколько завышены относительно реальности. Однако они вполне сочетаются с результатами других протестированных нами БП, сертифицированных по уровню 80 PLUS Bronze.
Работа системы охлаждения в ходе нашего теста оказалась весьма близка к заявленным Aerocool параметрам. Отличия свелись к тому, что стартовые обороты составили около 850 об/мин, а начало подъема скорости вращения крыльчатки было отмечено после отметки мощности в 50% от номинала (производитель обещал скорость вентилятора до 60% мощности на уровне 800 об/мин).
В целом можно констатировать, что на первой половине мощности KCAS PLUS 600W полностью удовлетворит своими акустическими параметрами абсолютное большинство пользователей, а явный дискомфорт от работы вентилятора начнется лишь на подходе к полной нагрузке.
Этот результат в целом значительно лучше, чем у прежних моделей серии KCAS, у которых при схожих значениях минимальных и максимальных оборотов линейный подъем скорости вращения крыльчатки начинался при весьма небольшой нагрузке.
Кросс-нагрузочные характеристики блока с учетом его цены просто бесподобно хороши: отклонения не более 2% от номинала по всем трем основным напряжениям. При этом наилучшая стабильность напряжений (в пределах 1% от номинала) отмечается именно при высоких нагрузках по всем линиям.

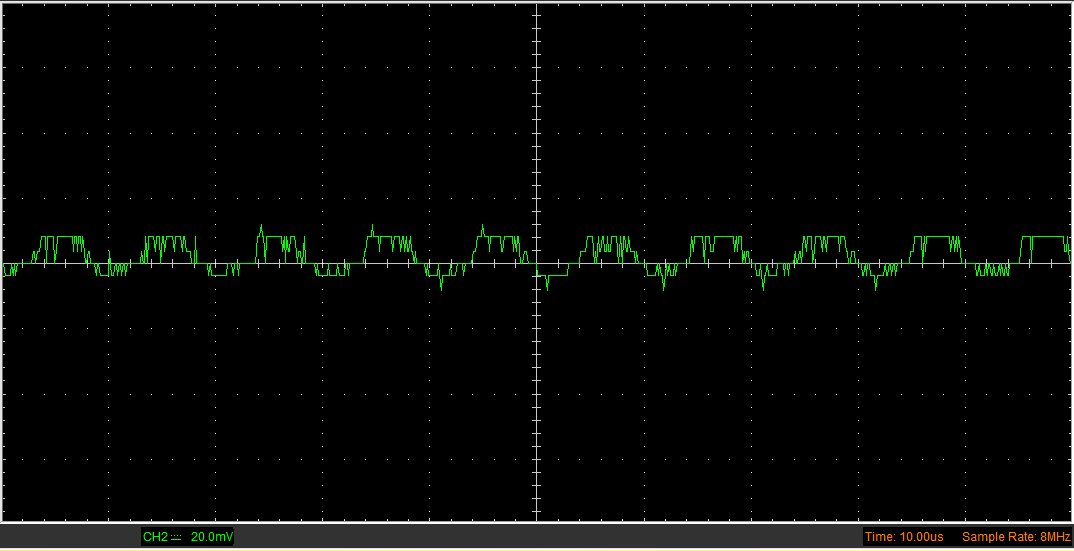

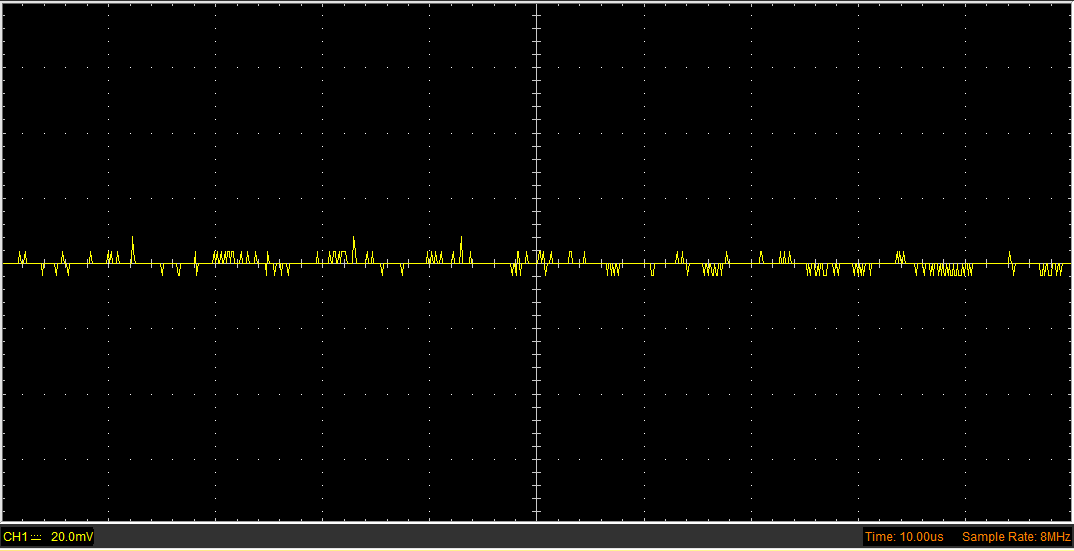

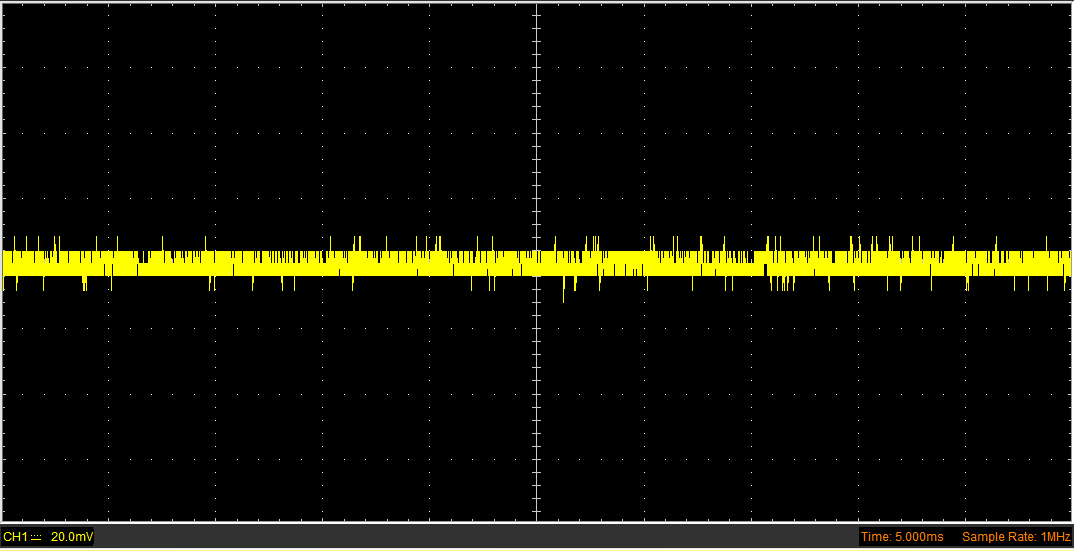

Шина 12 В, высокочастотные пульсации
Шина 12 В, низкочастотные пульсации
Шина 5 В, высокочастотные пульсации
Шина 5 В, низкочастотные пульсации
Достаточно скромный набор элементов входного фильтра поначалу вызывал беспокойство, однако на практике размах пульсаций напряжения как на низких, так и на высоких частотах оказался весьма невелик, с кратным запасом укладываясь в допуски стандарта (50 мВ для напряжений 3,3 и 5 В и 120 мВ для напряжения 12 В).
Производительность
Характеристики
| Мощность | 600 Ватт |
| Эффективность | Нагрузка 10% — эффективность 82.3% Нагрузка 20% — эффективность 86.5% Нагрузка 40% — эффективность 86.7% Нагрузка 60% — эффективность 85.5% При максимальной нагрузке — 83.1% |
| Количество коннекторов | 1 — кабель для питания материнской платы 1 — кабеля для питания ЦП 2х(4+4)Pin 1 Двойной PCI-e провода для видеокарт (6+2)+(6+2)Pin 2 – Sata разъема 1 – молекс провода |
| Цикл жизни блока | 100000 часов, среднее время работы блока. (гарантия 3 года) |
| Сертификат | 80 PLUS |
| Шум (работа вентилятора) | Средний уровень шума (ближе к высокому) |
| Габариты | 140 мм х 150 мм х 86 мм |
| Модульность | Не модульный |
Внешний вид
Перед нами стандартный призматический корпус. Оригинальности придает шестиугольная область на нижней грани с перфорацией в виде традиционных сот.
Перфорирование, ранее встречающееся в бюджетных моделях, все чаще заменяет собой решетки-«гриль». Они обеспечивали лучшую вентиляцию, но с увеличением энергоэффективности и меньшим тепловыделением современных силовых элементов это уже не актуально. С этим же связана и полупассивная работа вентилятора, ранее встречающаяся только в более дорогих моделях БП.
На боковых гранях имеются наклейки: с одной стороны -с нагрузочными характеристиками, с другой — с указанием модели.
Задняя грань с обычной перфорацией, сбоку от сетевого разъема находится тумблер включения/отключения.
В передней грани сбоку круглое отверстие с пластиковым кольцом для вывода пучка несъемных кабелей. Разъемы для подключения кабелей разместились в два ряда: сверху два — для подключения PCI-E, снизу три вертикальных — для питания накопителей.
Колодки в разъемы фиксируются на защелки.
Корпус блока питания окрашен качественно. Конструкция нетрадиционная, корпус состоит из двух П-образных половинок, вставляющихся друг в друга и зафиксированных на восемь винтов, два из которыхнаходятся под наклейками на боках.
Внутреннее устройство
Как всегда, традиционно начнем разбор блока питания с его кулера. Блок оснащен 120 миллиметровым кулером с гидродинамическим подшипником (120mm HDB fan).
Кулер изготовлен компанией Yate Loon, под номером D12SH-12. Отметим, что чаще всего Cooler Master в блоках использует кулера собственного производства.
Скорость вращения кулера:
- 1000 оборотов в минуту – при нагрузке до 50%.
- 1300 оборотов в минуту – нагрузка 60%
- 1600 оборотов в минуту – нагрузка 80%
- 1900 оборотов в минуту – 100% нагрузка
Отметим, что начиная уже с 60% кулер становится ощутимо заметен в плане шума. На 100% это уже довольно сильный уровень шума.
Отсоединив кулер мы видим внутреннее устройство блока. Cooler Master MasterWatt Lite 600W использует Double Forward — групповую регулировку напряжений без преобразователей DC-DC.
Cooler Master использует на вторичных цепях электролитические конденсаторы Teapo, а в основной цепи используется все тот же конденсатор Teapo емкостью 390 мкФ на 400 Ватт.
Как мы уже писали ранее данный блок собирает и паяет компания Enhance Electronics. Обычно у них пайка на высшем уровне, но к сожалению, не в этот раз. Пайка не много хромает и не является лучшим примером работы Enhance.
Блок использует радиатор GBU606 sans. Он не самый качественный и не хорошо держит температуры.
Основные бортовые части включают один диод и одно SVF20N50P для PFC, и другие 2 SVF20N50Ps для главных переключателей.
Вторичные боковые части включают в себя: один STPS30L45CW для 3.3 V, один PFR30L30CT для линии 5V, а четыре для линии 12V.
Вывод, как всегда сделаем в конце, а пока перейдем к его степеням защиты и подключению в майнинге.
Заключение
Блок питания Cooler Master MasterWatt 750 выглядит вполне достойно. Его популярность и востребованность будет зависеть отрыночной стоимости. В последнее время у многих производителей вышли обновленные линейки блоков питания с идентичными характеристиками.
MasterWatt обладает сертификатом 80 PLUS Bronze, частично модульными кабелями, современной схемотехникой с DC-DC преобразователем во вторичной цепи. Унего хорошие показатели стабилизации напряжений, достаточный набор коннекторов и качественное исполнение. Несомненный и весомый плюс в его пользу – это полупассивная работа вентилятора, изготовленного на основе подшипника LDB с защитой от пыли. Радует и пятилетняя гарантия.
Но в эту же цену можно найти модели с установленными высоковольтными сглаживающими конденсаторами японского производства, как с модульной, так и безмодульной реализацией кабелей. И с этой же цены начинаются простенькие модели с сертификатом 80 PLUS Gold.
Выбор как всегда за вами, и к данной модели стоит присмотреться, осталось дождаться, когда она появится на российском рынке. Тогда можно будет и сравнивать ее с конкурентами.
Плюсы:
- Соответствие стандарту 80 PLUS Bronze;
- Качественное исполнение;
- Стабильные напряжения;
- Современная схемотехника;
- Частично модульная система кабелей;
- Полупассивная работа вентилятора;
- Использование качественного и надежного вентилятора;
- Четыре 6+2 пин коннектора PCI-E с кабелем 16AWG;
- Все виды защиты;
- 5 лет гарантии.
Минусы:
В эту цену хотелось бы увидеть японские конденсаторы.
⇡#Выводы
Блок питания Aerocool KCAS PLUS 600W в целом произвел на нас весьма приятное впечатление. Отличная стабильность и низкий уровень пульсаций выходных напряжений, неплохой акустический комфорт, достаточно удачная кабельная система с хорошим набором разъемов, размещенных на оплетенных кабелях, — и все это за более чем скромную цену.
К недостаткам модели можно отнести узкий диапазон входных напряжений (200-240 В), применение имеющих не лучшую репутацию конденсаторов JunFu (неужели их замена хотя бы на Teapo ощутимо повысила бы себестоимость модели?), а также не слишком большую длину шлейфа с разъемом питания 4+4 pin EPS12V (чем, впрочем, грешат практически все БП данного ценового уровня).
В целом же по комплексу характеристик перед нами, пожалуй, новый лидер по сочетанию цены, эффективности и эргономики — особенно если ключевым моментом считать цену. С этой точки зрения были достаточно неплохи и прежние KCAS, но если относительно них мы сказали бы: «В целом приемлемо, но все же стоит немного доплатить и взять что-то получше и потише», то с обновленными KCAS PLUS ситуация существенно меняется. Доплата за модели, лишенные недостатков Aerocool KCAS PLUS при наличии всех достоинств этой серии (в первую очередь — отличного качества выдаваемых напряжений), многим может показаться чрезмерной — особенно в условиях ограниченного бюджета.
