Мини корпус bitfenix portal для пк

Лучший корпус Mini-ITX класса High-End

BitFenix Portal (около 10 000 рублей)

Корпус BitFenix Prodigy формата ITX быстро стал одним из самых продаваемых, благодаря своему уникальному дизайну. С выпуском компактного BitFenix Portal экспансия производителя продолжилась. Нетрудно догадаться, что при создании этого корпуса инженеры черпали вдохновение из одноименной видеоигры Portal, выпущенной компанией Valve. Получилось стильно.

Небольшие размеры корпуса (247x395x411 мм) диктуют использование здесь блоков питания SFX и вряд ли подойдут для комплектующих с массивными радиаторами. Зато корпус прост в эксплуатации и не займет много места, куда бы вы его ни поставили. Конструкция BitFenix Portal напоминает принцип выдвижного ящика стола. Чтобы получить доступ к внутренностям, достаточно выдвинуть из корпуса лоток с внутренним каркасом, на который устанавливаются комплектующие.

Тем пользователям, которым необходима высокая производительность (например, для видеоигр), придется отказаться от системы жидкостного охлаждения, либо установить компактную СВО Cooler Master MasterLiquid 240. Кроме того, в BitFenix Portal вполне уместится мощная видеокарта nVidia GTX 1080 или GTX 1080Ti, которая отлично потянет любую современную игру. Вентиляция в корпусе продумана хорошо, так что не стоит беспокоиться о перегревах.

Modecom FEEL 302

Цена — $69

Продукт предоставлен «Техніка для Бізнесу», www.tdb.com.ua

Материал передняя панель – пластик, шасси и стенки корпуса – сталь

Отсеки Slim 5,25″ (внешний), 3,5″ (внутренний)

Интерфейсные разъемы 2×USB, 2×аудиовход-выход

Мощность блока питания внешний БП – 90 Вт, внутренний DC-DC-преобразователь – 65 Вт

Габариты (Ш×Г×В) 220×321×60 мм

Масса 3,2 кг

Стильный дизайн; качество изготовления; система вентиляции; бесшумный БП; цена

Не обнаружено

Вердикт

Ранее мы уже писали о компактном корпусе Modecom, FEEL 202. Рассматриваемый продукт во многом схож с ним, но имеет свои особенности.

FEEL 302 выполнен в строгих черных тонах. Полуглянцевое покрытие достаточно маркое, поэтому его желательно регулярно протирать мягкой тряпочкой. Традиционно для корпусов такого класса у детища компании всего два слота расширения – один для установки привода ноутбучного формата, второй способен приютить полноценный винчестер. Впрочем, этого вполне достаточно для рабочего ПК. Учитывая, что сегодня диски с успехом заменяются доступом к сетевым ресурсам и флешками, без оптического накопителя можно и вовсе обойтись. На переднюю панель корпуса, снабженную зеркальной вставкой, выведены USB-разъемы и аудиовыходы, спрятанные за откидной шторкой. FEEL 302 комплектуется внешним блоком питания мощностью 90 Вт и 65-ваттным DC-DC-преобразователем. Отметим продуманную систему продува, которой порой лишены конкурирующие решения, – для отвода тепла от сильногреющихся компонентов при правильном проектировании ПК можно довольствоваться всего одним тонким вентилятором.

Отдельно стоит указать на возможность вертикальной установки корпуса – для этого предусмотрена специальная подставка.

Рассматриваемый продукт можно охарактеризовать выражением: «Просто, стильно и со вкусом». FEEL 302, как и его собрат 202-й модели, довольно универсален – компактный, максимально соответствующий стандарту mini-ITX в нашем понимании и в то же время пригодный для сборки производительных ПК. Единственное, придется поискать совместимый с ним низкопрофильный кулер или самостоятельно доработать имеющийся.

Продукт предоставлен Техніка для бізнесу

Категории: Техника » Компьютеры

MonsterLabo The First — корпус с пассивным охлаждением

Huawei Mate 20 с тройной камерой

Смартфон Oppo A3 — середнячок с челкой

BOE — крупнейший поставщик LCD

BitFenix анонсировала компьютерный корпус с интересный дизайном, для материнских плат типоразмера Mini-ITX.

Категории и теги: Техника » Компьютеры » BitFenix, Корпус, Mini-ITX.

BitFenix Portal характеризуется плавными очертаниями. Возможны белый и чёрные варианты оформления, а версии с обозначением Window дополнительно содержат смотровое окно в верхней части.

Внутри предусмотрено место для графической карты длиной до 300 мм. Высота процессорного радиатора не должна превышать 125 мм.

Есть место для установки двух 3,5 дюймовых дисков или трёх 2,5 дюймовых. С боку располагаются два USB 3.0, гнёзда для микрофона и наушников.

Размеры корпуса 411 х 382 х 185 мм (с подставкой 411 х 395 х 247 мм) вес приблизительно 5,8 кг.

Теги: BitFenix, Корпус, Mini-ITX

Новое по теме: Компьютеры

В следующем году 512 Гб SSD будут дешевле $50

Блок питания Enermax Revolution сам себя почистит

Samsung представила 1 ТБ модуль памяти

Музей истории видеокарт

Тематические новости:

MonsterLabo The First — корпус с пассивным охлаждением

Huawei Mate 20 с тройной камерой

Смартфон Oppo A3 — середнячок с челкой

BOE — крупнейший поставщик LCD

Категория: Техника » Компьютеры | 16-03-2017, 15:14 | Просмотров: 3 175 |

Методика тестирования

На базе рассмотренных корпусов собирался неплохой по меркам стандарта mini-ITX ПК. Мы проверяли удобство применения решений, степень нагрева комплектующих без модификаций штатных систем вентиляции. Диаграмма с температурными показателями компонентов станет наглядным пособием для тех, кто заботится об их комфортной работе.

Частота процессора Sempron X2 2300 для безопасности и уменьшения уровня энергопотребления была понижена до 1,4 ГГц. В качестве охлаждения использовался боксовый кулер AMD со спиленными наполовину ребрами, иначе он не поместился бы в компактных решениях. Мы измеряли температуру CPU во время его прогрева утилитой s&m 1.9.2. при 75%-ной загрузке и жесткого диска – после пятнадцати минут копирования файлов с одного раздела на другой. Косвенным индикатором хорошей (или, наоборот, плохой) вентиляции системного блока служит нагрев кожуха – эти данные снимались бесконтактным инфракрасным пирометром. Мы приводим максимальное значение для каждой модели

Обратите внимание: из-за отсутствия оптического накопителя тепловой режим корпусов был лучше. A Plus Cupid 1 и Frontier MW-100 тестировались с 2,5-дюймовым HDD.

Thermaltake Core V1 Snow Edition.

200-мм вентилятор в комплекте
Двойная модульная конструкция стойки
Отличный воздушный поток

Небольшое количество отсеков расширения
Кронштейны для хранения 2,5 дюймов в комплект не входят

Thermaltake — это хорошо известный бренд корпусов для ПК, периферийных устройств и другого компьютерного оборудования. Thermaltake Core V1 Snow Edition — один из наиболее широко используемых корпусов Mini-ITX из-за его низкой цены и хороших характеристик. Общий дизайн корпуса довольно красивый, с пышными торцами и отверстиями-отверстиями. Корпус имеет модульную конструкцию: верхняя камера обеспечивает эффективное охлаждение, а нижняя камера обеспечивает место для блока питания и прокладки кабелей.

Снежная версия привлекает внимание своим белым цветом, так как большинство корпусов доступны только в черном цвете. Панель ввода-вывода размещена сбоку на корпусе для облегчения использования

Он поставляется со сменными боковыми панелями, которые обеспечивают легкую настройку, и есть съемные пылевые фильтры для блока питания, чтобы пыль не попадала внутрь корпуса.

Входящий в комплект 200-мм вентилятор обеспечивал отличный приток воздуха во время тестирования, и мы не чувствовали необходимости в каком-либо другом приточном вентиляторе. Между тем, с двумя 80-миллиметровыми задними вентиляторами система издавала высокий шум, поэтому мы думаем, что если вы не используете высокопроизводительную видеокарту, вам следует использовать только один вентилятор. Мы думаем, что в этом корпусе можно было бы использовать верхнее крепление для улучшения воздушного потока, но тем не менее, он обеспечивает приятный опыт и должен быть вашим главным приоритетом при поиске дешевого корпуса Mini-ITX.

Нюансы сборки ультракомпактных ПК

При сборке миниатюрного компьютера нужно помнить о трех главных вещах: энергопотреблении, вентиляции и возможностях дальнейшего расширения.

Корпуса формфактора mini-ITX из-за ограниченности в габаритах оснащаются маломощными БП. В устройствах класса barebone помещаются 150-ваттные блоки, показатели более компактных сородичей намного скромнее: 80–90-ваттный внешний адаптер, функционирующий в паре с DC-DC-конвертером

Обратите внимание: мощность последних зачастую колеблется в пределах 60–65 Вт, поэтому подбирать конфигурацию ПК и задавать режимы работы компонентов нужно исходя именно из этой цифры!

Даже решения на базе Intel Atom нуждаются в дополнительной вентиляции. В обычном системном блоке подобные платы чувствуют себя хорошо, а вот в mini-ITX окажутся зажатыми и могут перегреваться

Производители компактных корпусов не всегда уделяют этому вопросу должное внимание, часто ограничиваясь лишь перфорированными отверстиями под вентиляторами, а порой и вовсе обходясь без таковых. Поэтому при выборе маленького корпуса попробуйте примерно оценить степень нагрева компонентов и возможность отвода тепла от них

В любом случае будьте готовы приобрести тихоходные 40-миллиметровые вентиляторы – лучше перестраховаться, чем держать систему в режиме перманентно высоких температур.

Энергопотребление и тепловыделение компактных ПК можно и нужно снижать. Достигается это путем настройки режима работы компонентов, изменения питающих напряжений, частоты процессора, установкой 2,5-дюймовых HDD вместо обычных. Стоит изначально подбирать модели с низким энергопотреблением (например, воздержаться от использования в mini-ITX-системе четырехъядерного CPU). Если меняете настройки в BIOS или прибегаете к управлению режимами функционирования устройств через ОС – отдавайте предпочтение снижению питающих напряжений, так как именно они в большой степени влияют на нагрев. Для достижения стабильности ПК должным образом скорректируйте частоты. И помните, эти советы применимы прежде всего к системам на базе десктопных CPU. Компьютер на Intel Atom или корпуса с изначально хорошей вентиляцией и более-менее мощными БП (150 Вт) могут функционировать и в штатном режиме.

Не забывайте, что возможности расширения компактных решений жестко ограничены. В материнских платах формфактора mini-ITX есть всего по одному слоту для установки дополнительных плат (PCI, PCI-E x1/x4/ редко х16). Из одного PCI можно сделать два с помощью так называемых райзеров (PCI riser), другой вопрос – поместятся ли они. Поэтому уже сейчас, приобретая компоненты с прицелом на дальнейшую миниатюризацию компьютера, выбирайте крохотные устройства USB-формата.

Неправильный подход к созданию ультракомпактного ПК может закончиться плачевно, поэтому запомните приведенные в данном разделе советы и, определившись с базовыми требованиями, тщательно продумайте каждый шаг, поскольку продукты класса mini-ITX не особо поддаются классическому апгрейду в отличие от их настольных собратьев.

Лучший корпус Mini-ITX класса High-End

BitFenix Portal (около 10 000 рублей)

Лучший результат: CORSAIR Carbide Air 240

Если вы ищете чехол, который отличается стилем, долговечностью и множеством опций для индивидуальной настройки, CORSAIR Carbide Air 240 поможет вам. Этот чехол в стиле куба имеет множество вариантов стилей: от стандартного акрилового смотрового окна, возможностей RGB и даже панели из закаленного стекла. Он поставляется с вентиляторами 3-120 мм и вмещает до 2-240 мм радиаторов жидкостного охлаждения; однако он совместим только с комплектами жидкостного охлаждения CORSAIR.

Carbide Air 240 имеет крепление привода без инструментов с 3 отсеками, которые могут устанавливаться как на 3,5, так и на 2,5 дюйма. На передней панели корпуса расположены два порта USB 3.0 и два аудиопорта для удобного подключения ко всем периферийным устройствам. В целом, Carbide Air 240 достаточно компактен, чтобы вместить небольшие столы или игровые комнаты и офисы с ограниченной площадью, при этом в них можно установить полноразмерные видеокарты.

Carbide Air 240 имеет вырез в задней панели процессора, поэтому вы можете установить специальный вентилятор охлаждения. Он также может поддерживать материнские платы micro ATX, что дает вам возможность устанавливать два графических процессора одновременно.

Лучший корпус Mini-ITX для геймеров

Corsair Graphite 380T (около 10 000 рублей)

Маленький корпус от Corsair станет хорошим выбором для геймеров, которые хотят совместить компактность исполнения, стильную подсветку и использование мощных полноразмерных графических карт. Corsair Graphite 380T предлагает все, что нужно и даже имеет встроенную ручку, которая делает его удобным для переноски. Внутрь можно даже установить небольшую СВО.

Интересная особенность Corsair Graphite 380T заключается в расположенном на корпусе конроллере для управления скоростью вращения вентилятора. Программное управление также предусмотрено. Все продумано на тот случай, если вам понадобится быстро усилить отвод воздуха из корпуса.

Изображения: компании-производители, HYPERPC

Лучший корпус Mini-ITX среднего класса

Phanteks Enthoo Evolv ITX (около 5000 рублей)

Пользователи, которые ищут недорогой корпус Mini-ITX, который при этом будет хорошо смотреться и сможет вместить графическую карту с массивной системой охлаждения, стоит обратить внимание на модель Enthoo Evolv ITX. Этот корпус позволяет установить компактную систему жидкостного охлаждения, вмещает полноразмерную видеокарту и по габаритам компактнее любого системного блока формата ATX

В Enthoo Evolv ITX предусмотрена даже отдельная секция для установки блока питания, что позволяет избавить отсек с материнской платой от неприглядных кабелей. Для расположения последних в корпусе даже предусмотрены кабель-каналы, позволяя навести порядок внутри. Для установки накопителей предусмотрено специальное отделение на кронштейне, который освобождает место для установки видеокарты, позволяя разместить HDD или SSD непосредственно над вашим графическим монстром.

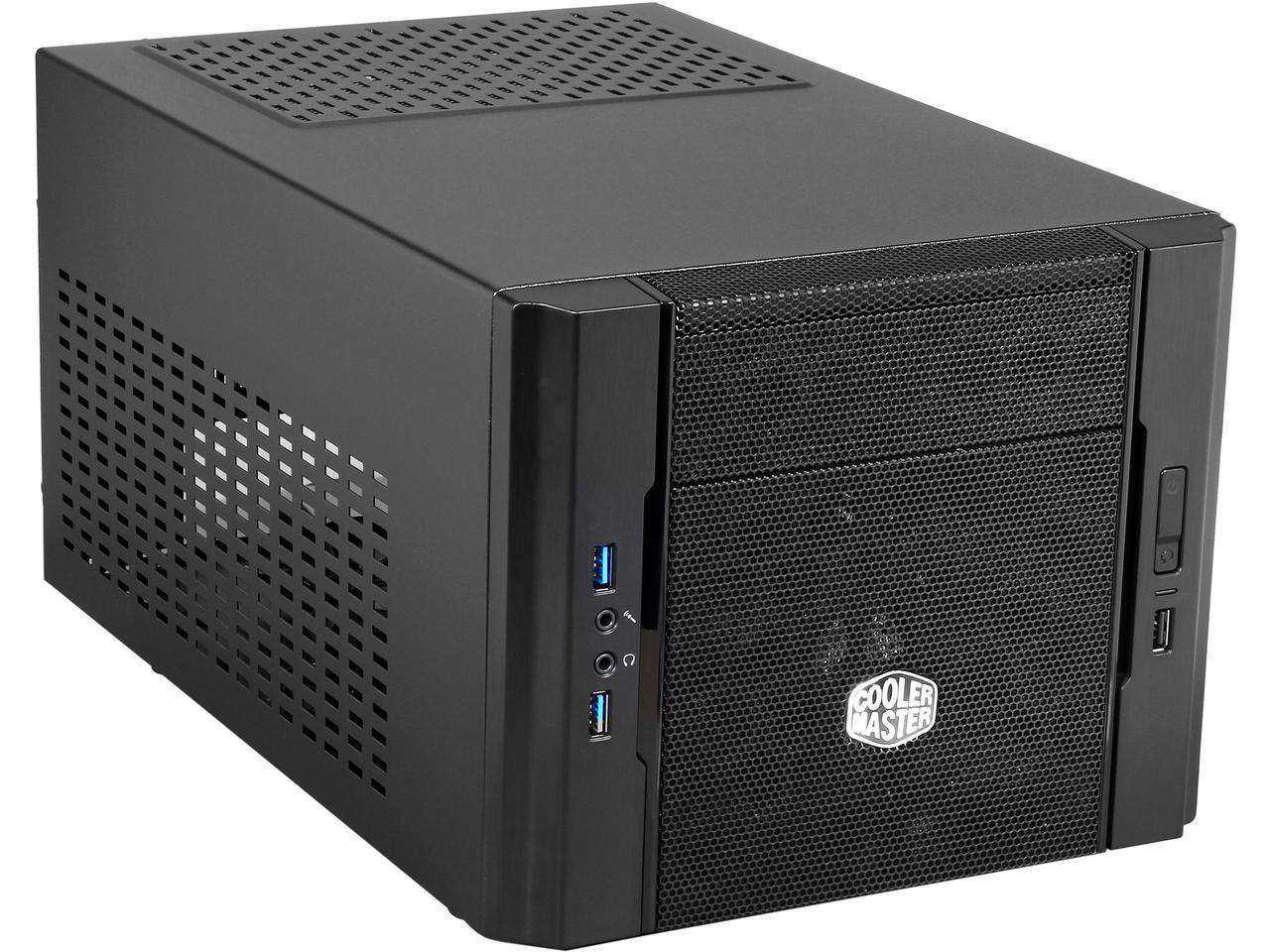

Лучшее охлаждение: Cooler Master Elite 130

Предоставлено Amazon

При создании ПК Mini-ITX оптимизация параметров охлаждения является одним из главных факторов. К счастью, Cooler Master Elite 130 покрыл вас. На передней части корпуса расположены металлическая сетчатая передняя панель и вентилируемые боковые панели, предназначенные для увеличения количества свежего, более холодного окружающего воздуха, который может попасть в устройство. Он также имеет один 120-миллиметровый вентилятор спереди, чтобы помочь втянуть холодный воздух, и один 80-миллиметровый вентилятор сбоку, чтобы отводить тепло для постоянного, оптимального воздушного потока, возникающего в результате отрицательного давления.

Передняя часть корпуса имеет монтажный кронштейн, который может вместить один 120-мм радиатор для внутренних вариантов водяного охлаждения. В этом корпусе mini-ITX достаточно места для вентиляторов охлаждения процессора; клиенты могут установить вентиляторы охлаждения процессора до 2,5 дюймов в высоту. Монтажные кронштейны для жесткого диска на передней и боковой стороне корпуса, размещение блока питания и монтаж на GPU обеспечивают достаточное пространство для воздушного потока, обеспечивая более низкие температуры под нагрузкой.

microATX

Формфактор системной платы microATX представлен компанией Intel в декабре 1997 года как вариант уменьшенной платы АТХ, предназначенный для небольших и недорогих систем. Уменьшение формфактора стандартной платы АТХ привело к уменьшению размеров корпуса, системной платы и блока питания и в конечном счете — к снижению стоимости всей системы. Кроме того, формфактор microATX совместим с АТХ, что позволяет использовать системную плату microATX в полноразмерном корпусе АТХ. Но вставить полноразмерную плату АТХ в корпус microATX, как вы понимаете, нельзя. В настоящее время системы mini-tower доминируют на рынке дешевых PC, несмотря на то, что их малые размеры и узкий корпус серьезно ограничивают возможную модернизацию.

Системные платы формфакторов microATX и АТХ (или mini-ATX) имеют следующие основные различия:

уменьшенная ширина: 244 мм (9,6 дюйма) вместо 305 мм (12 дюймов) или 284 мм (11,2 дюйма);
уменьшенное число разъемов расширения (максимум четыре, хотя в большинстве случаев — всего три);
уменьшенный блок питания (формфактора SFX/TFX).

Максимальные размеры системной платы microATX достигают всего 9,6×9,6 дюйма (244×244 мм) по сравнению с размерами полноразмерной платы АТХ (12×9,6 дюйма, или 305×244 мм) либо mini-ATX (11,2×8,2 дюйма, или 284×208 мм). Размеры системной платы могут быть уменьшены, если расположение ее крепежных отверстий и разъемов будет соответствовать промышленному стандарту.

Уменьшенное количество разъемов не составляет проблемы для обычного пользователя домашнего или офисного компьютера, так как ряд системных компонентов, к числу которых относятся, например, звуковая и графическая платы, часто встраиваются в системную плату. Высокая интеграция компонентов снижает стоимость системной платы и соответственно всей системы. Внешние разъемы USB, 10/100 Ethernet, иногда— SCSI или 1394 (FireWire) также могут содержать дополнительные слоты расширения. В системах microATX благодаря соответствию разъемов с успехом использовался стандартный блок питания АТХ. Но, несмотря на это, специально для таких систем был разработан уменьшенный формфактор блока питания, получивший название SFX/TFX. Уменьшение размеров блока питания позволяет улучшить компоновку элементов и соответственно уменьшить общие размеры системы и потребляемую ею мощность. Но при использовании блока питания SFX/TFX можно столкнуться с недостатком выходной мощности для более быстрых или полностью сконфигурированных систем. Поскольку современные компьютеры потребляют немало электроэнергии, большинство плат microATX сторонних производителей поддерживает стандартные блоки питания АТХ, хотя в системах microATX, поставляемых компаниями Compaq, HP, eMachines и другими, для уменьшения стоимости компьютера применяются те или иные типы блоков питания SFX или TFX.

Совместимость плат microATX с АТХ означает следующее:

использование одного и того же 20-контактного разъема питания;
стандартное расположение разъемов ввода-вывода;
одинаковое расположение крепежных винтов.

Сходство геометрических параметров позволяет установить системную плату microATX как в корпус АТХ, содержащий стандартный блок питания, так и в уменьшенный корпус microATX, использующий меньший по размерам блок питания SFX/TFX. Общие размеры компьютера microATX достаточно малы. Типичная система, созданная на основе платы указанного формфактора, имеет следующие microatx размеры: высота — 304,8 или 355,6 мм (12 или 14 дюймов), ширина — 177,8 мм (7 дюймов), длина — 304,8 мм (12 дюймов), что соответствует корпусу класса «micro-tower» или «desktop». Формфактор платы microATX был представлен на всеобщее рассмотрение компанией Intel фактически в качестве промышленного стандарта. Спецификации и прочую информацию, относящуюся к формфактору desktop microatx, можно получить на сайте www.formfactors.org.

Лучший корпус Mini-ITX для геймеров

Corsair Graphite 380T (около 10 000 рублей)

Изображения: компании-производители, HYPERPC

Собираем настольный ПК: шаг 1 — выбираем корпус
Выбираем компьютерный корпус: от мини-ПК до рабочей станции
Лучшие корпуса для ПК необычной формы

A Plus Cupid 1

A Plus Cupid 1/Frontier MW-100

Цена — $80/69

Продукт предоставлен «Техніка для Бізнесу», www.tdb.com.ua, IT-Link, www.it-link.com.ua

Материал передняя панель – у A Plus Cupid 1 – алюминий и пластик, у Frontier MW-100 – пластик, шасси и стенки корпуса – сталь

Курс
QA

Опануйте професію тестувальника та платіть після працевлаштування

РЕЄСТРУЙТЕСЯ!

Отсеки Slim 5,25″ (внешний), 2,5″ (внутренний)

Интерфейсные разъемы 2×USB, 2×аудиовход-выход, у A Plus Cupid 1 – встроенный кард-ридер

Мощность блока питания внешний БП – 90 Вт, внутренний DC-DC-преобра-зователь – 65 Вт

Габариты (Ш×Г×В) 185×235×62 мм

Масса 1,4 кг

Стильный дизайн; минимальные габариты; бесшумный БП; у A Plus Cupid 1 – встроенный кард-ридер

У Frontier MW-100 маркое глянцевое покрытие

Вердикт/

Казалось бы, какой смысл рассматривать два корпуса от разных компаний в рамках одного подраздела? Впрочем, внимательные читатели наверняка заметили внешнее сходство A Plus Cupid 1 и Frontier MW-100. Оба выполнены на базе одного шасси и слегка отличаются лишь передней панелью и покрытием. Основа тестируемых продуктов по габаритам совсем чуточку больше плат формфактора mini-ITX, а по высоте сравнима со спичечным коробком. В комплекте к обоим устройствам прилагаются внешние бесшумные блоки питания, внутри установлены небольшие DC-DC-преобразователи. Основная часть корпусов неразборная, снимается только верхняя крышка и накладка для крепления ноутбучных привода и жесткого диска.

У A Plus Cupid 1 передняя панель алюминиевая, с зеркальной вставкой. За откидной дверцей скрывается весьма полезный в нынешнее время кард-ридер. Поверхности корпуса покрыты рельефной пленкой – выглядит симпатично.

Frontier MW-100 имеет полностью зеркальную панель, за шторкой которой находятся только USB-разъемы и гнезда для подключения наушников с микрофоном. Недостатком данной модели, пожалуй, является очень маркое глянцевое покрытие – протирать его придется регулярно, если вы заботитесь о внешнем виде ПК.

Разница в цене между изделиями небольшая, оправдана установкой кард-ридера и использованием алюминиевой передней панели в более дорогом корпусе. Качество сборки идентично, поэтому выбор зависит только от ваших личных предпочтений. В любом случае это явно лучшие решения для создания ультракомпактного ПК на базе Intel Atom. А вот соорудить что-то посерьезнее на таком шасси проблематично.

Продукт предоставлен Техніка для бізнесу, IT-Link

Вступление

Усилиями сильнейших игроков рынка компьютерных комплектующих формфактор mini-ITX, о котором мы неоднократно писали, уверенно продвигается в массы. Сегодня уже доступны материнские платы этого класса на любой вкус и цвет – недорогие решения с распаянными процессорами, средние модели, способные приютить обычные десктопные CPU, мощные и функциональные устройства. Однако у желающих обзавестись компактными и эстетичными компьютерами помимо традиционного «Из чего собирать?» возникает и другой не менее важный вопрос: «В чем собирать?».
В данном материале рассмотрено большинство корпусов соответствующего формата, доступных отечественному пользователю. Выбирать действительно есть из чего – и по типу (а вы думали, решения класса mini-ITX не делятся на группы?), и по внешнему виду с характеристиками. Многие устройства оставляют весьма приятные впечатления, причем каждое имеет свои особенности использования. Подробнее – на этих страницах.
