Bitfenix phenom mini-itx case review - a minimalistic cube type pc case

microATX

Формфактор системной платы microATX представлен компанией Intel в декабре 1997 года как вариант уменьшенной платы АТХ, предназначенный для небольших и недорогих систем. Уменьшение формфактора стандартной платы АТХ привело к уменьшению размеров корпуса, системной платы и блока питания и в конечном счете — к снижению стоимости всей системы. Кроме того, формфактор microATX совместим с АТХ, что позволяет использовать системную плату microATX в полноразмерном корпусе АТХ. Но вставить полноразмерную плату АТХ в корпус microATX, как вы понимаете, нельзя. В настоящее время системы mini-tower доминируют на рынке дешевых PC, несмотря на то, что их малые размеры и узкий корпус серьезно ограничивают возможную модернизацию.

Системные платы формфакторов microATX и АТХ (или mini-ATX) имеют следующие основные различия:

уменьшенная ширина: 244 мм (9,6 дюйма) вместо 305 мм (12 дюймов) или 284 мм (11,2 дюйма);
уменьшенное число разъемов расширения (максимум четыре, хотя в большинстве случаев — всего три);
уменьшенный блок питания (формфактора SFX/TFX).

Максимальные размеры системной платы microATX достигают всего 9,6×9,6 дюйма (244×244 мм) по сравнению с размерами полноразмерной платы АТХ (12×9,6 дюйма, или 305×244 мм) либо mini-ATX (11,2×8,2 дюйма, или 284×208 мм). Размеры системной платы могут быть уменьшены, если расположение ее крепежных отверстий и разъемов будет соответствовать промышленному стандарту.

Уменьшенное количество разъемов не составляет проблемы для обычного пользователя домашнего или офисного компьютера, так как ряд системных компонентов, к числу которых относятся, например, звуковая и графическая платы, часто встраиваются в системную плату. Высокая интеграция компонентов снижает стоимость системной платы и соответственно всей системы. Внешние разъемы USB, 10/100 Ethernet, иногда— SCSI или 1394 (FireWire) также могут содержать дополнительные слоты расширения. В системах microATX благодаря соответствию разъемов с успехом использовался стандартный блок питания АТХ. Но, несмотря на это, специально для таких систем был разработан уменьшенный формфактор блока питания, получивший название SFX/TFX. Уменьшение размеров блока питания позволяет улучшить компоновку элементов и соответственно уменьшить общие размеры системы и потребляемую ею мощность. Но при использовании блока питания SFX/TFX можно столкнуться с недостатком выходной мощности для более быстрых или полностью сконфигурированных систем. Поскольку современные компьютеры потребляют немало электроэнергии, большинство плат microATX сторонних производителей поддерживает стандартные блоки питания АТХ, хотя в системах microATX, поставляемых компаниями Compaq, HP, eMachines и другими, для уменьшения стоимости компьютера применяются те или иные типы блоков питания SFX или TFX.

Совместимость плат microATX с АТХ означает следующее:

использование одного и того же 20-контактного разъема питания;
стандартное расположение разъемов ввода-вывода;
одинаковое расположение крепежных винтов.

Сходство геометрических параметров позволяет установить системную плату microATX как в корпус АТХ, содержащий стандартный блок питания, так и в уменьшенный корпус microATX, использующий меньший по размерам блок питания SFX/TFX. Общие размеры компьютера microATX достаточно малы. Типичная система, созданная на основе платы указанного формфактора, имеет следующие microatx размеры: высота — 304,8 или 355,6 мм (12 или 14 дюймов), ширина — 177,8 мм (7 дюймов), длина — 304,8 мм (12 дюймов), что соответствует корпусу класса «micro-tower» или «desktop». Формфактор платы microATX был представлен на всеобщее рассмотрение компанией Intel фактически в качестве промышленного стандарта. Спецификации и прочую информацию, относящуюся к формфактору desktop microatx, можно получить на сайте www.formfactors.org.

Подойдет ли Mini ITX в корпусе ATX?

С технической точки зрения материнская плата любого размера в более крупный корпус. В больших корпусах можно разместить стандартные, средние и маленькие материнские платы. Однако с визуальной точки зрения вы, возможно, не захотите помещать материнскую плату mini-ITX в большой корпус, потому что компоненты могут выглядеть втиснутыми в один угол корпуса.

Хотя вы можете поместить маленькие материнские платы в большие корпуса, важно отметить, что обратный сценарий невозможен. Другими словами, вы не можете поместить материнские платы стандарта ATX в корпуса micro-ATX, и вы не можете поместить материнские платы стандарта ATX и micro-ATX в корпуса mini-ITX

BTX (Balanced Technology eXtended)

Стандарт BTX был предложен Intel в конце 2004 года. По их мнению он должен был заменить устаревающий ATX. Новый формат был создан для решения появившейся тогда проблемы отвода большого количества тепла от процессоров Pentium 4. В 2006 году Интел отказалась от этой затеи, в пользу более энергоэффективных решений и остановило разработку компонентов для новых систем. Это послужило началом конца форм-фактора BTX.

И хотя такие крупные компании как Gateway, Dell, Fujitsu-Siemens долго выпускали компьютеры собственной сборки в этом формате, широкого распространения он не получил.

Изменения в компоновке BTX включают небольшие размеры МП, лучшее размещение компонентов для контроллеров ввода-вывода на задней панели и лучшего охлаждения.

Форм-фактор	Размеры материнской платы	Количество слотов расширения
BTX	267 × 325 мм	7
micro BTX	267 × 264 мм	4
nano BTX	267 × 224 мм	2
pico BTX	267 × 203 мм	1

Особенность форм-фактора BTX – это расположение материнской платы с левой стороны корпуса. Слоты памяти и слоты расширения поменялись местами, что позволяет основным комплектующим (процессору, графическому контроллеру и северному и южному чипсету) использовать один и тот же воздушный поток, что снижает количество вентиляторов, необходимых для охлаждения и уменьшает шум.

Плюсы и минусы

Удобное расположение комплектующих для их качественного охлаждения
Более компактные размеры

Не совместимость с АТХ
Отказ Intel от поддержки

В чем разница между ITX и ATX?

Различия между ITX и ATX заключаются в размере, построении полосы PCIe и объеме оперативной памяти. В свою очередь, эти различия определяют, какой тип корпуса ПК вы можете использовать для своей материнской платы. Например, VIA Technologies сначала разработала ITX для использования в небольших компьютерных системах, а ITX имеет меньше оперативной памяти, чем другие материнские платы. Intel разработала ATX для сборок ПК с одним графическим процессором, и у него больше оперативной памяти, чем у других миниатюрных материнских плат.

Основные различия между типами материнских плат ITX и ATX заключаются в следующем:

Стандартный ATX:

Общие плюсы:

Несколько линий PCIe
Большая емкость RAM
Эстетично
Подходит для разгона

Общие минусы:

Не помещается в небольших корпусах
Стоит дороже

Micro-ATX:

Общие плюсы:

Отлично подходит для сборок ПК с одним графическим процессором
Емкость ОЗУ выше, чем у mini-ITX
Подходит для большинства случаев
Очень доступный

Общие минусы:

Не идеален для разгона
Не подходит для конфигураций с несколькими графическими процессорами

Mini-ITX:

Общие плюсы:

Идеально подходит для небольших корпусов
Эстетично (для небольших корпусов)

Общие минусы:

Не идеален для разгона
Обычно имеет только два слота RAM максимум
Не подходит для конфигураций с несколькими графическими процессорами

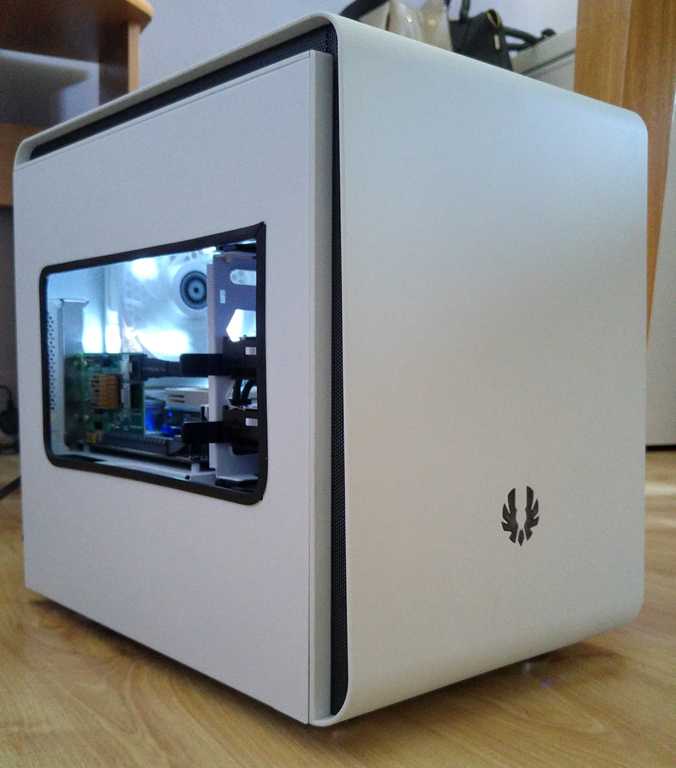

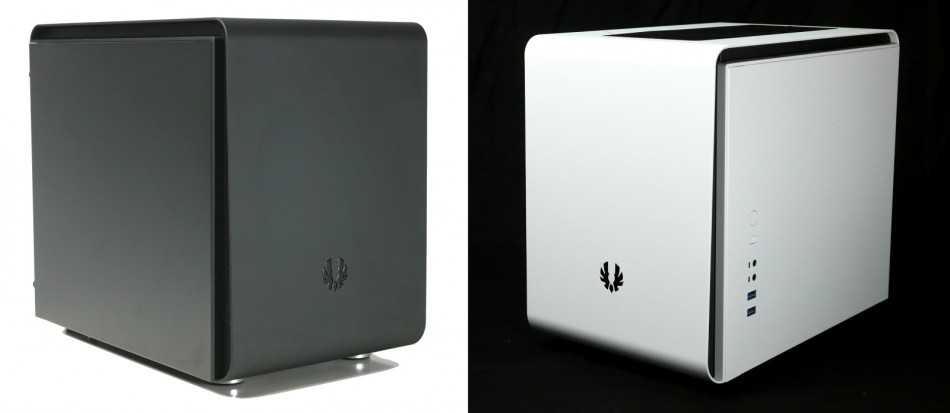

Seite 1: BitFenix Phenom Mini-ITX und Phenom Micro-ATX im Doppeltest

Der geräumige Mini-ITX-Cube Prodigy wurde für BitFenix zum großen Verkaufserfolg. Folgerichtig hat BitFenix nicht nur eine Micro-ATX-Variante des Gehäuses angekündigt, sondern bringt heute gleich noch zwei neue Gehäuse mit gleichem Erfolgsrezept auf den Markt. Wir bieten unseren Lesern direkt zum Launch einen Doppeltest von Phenom Mini-ITX und Phenom Micro-ATX.

Mit dem Prodigy hat BitFenix gekonnt eine Marktlücke ausgemacht. Nachdem es möglich geworden war, potente Gamer-Systeme im Mini-ITX-Format aufzubauen und immer mehr Spieler an kompakten Rechner interessiert waren, mangelte es an geeigneten Mini-ITX-Gehäusen. Die üblichen Modelle boten in der Regel nicht genug Platz für lange High-End-Grafikkarten und hohe Towerkühler und hatten oft kein leistungsstarkes Kühlsystem. Unter dem Strich waren sie für Gamerhardware nur eingeschränkt geeignet. Das Prodigy ist zwar ein relativ großes Mini-ITX-Gehäuse, löst dafür aber all diese Probleme. Towerkühler können bis zu 16,5 cm hoch und Grafikkarten bis zu 33 cm lang sein. Gleichzeitig sorgen schon im Auslieferungszustand zwei 120-mm-Lüfter für eine ordentliche Kühlleistung, optional können drei weitere 120-mm-Lüfter nachgerüstet werden. Einige Lüfterplätze nehmen aber sogar noch großformatigere Lüfter auf.

Die neue Phenom-Serie kann nun mit ganz ähnlichen Tugenden wie das erste Prodigy-Modell aufwarten. Sowohl das Phenom Mini-ITX als auch das Phenom Micro-ATX haben einen Innenaufbau, der wiederum die Nutzung von hohen Kühlern und langen Erweiterungskartern ermöglicht. Der Innenraum ist auch ähnlich flexibel nutzbar wie beim Prodigy. Was die Phenom-Reihe von der Prodigy-Reihe (die ebenfalls einen Micro-ATX-Ableger in Form des Prodigy M erhalten wird) unterscheidet, ist auf den ersten Blick Design. Die markanten FyberFlex-Tragegriffe verschwinden. Die Phenomgehäuse werden dadurch etwas dezenter und flacher. Es gibt aber durchaus auch funktional einige Änderungen — so fällt beispielsweise der 5,25-Zoll-Laufwerksplatz weg. Im Laufe des Tests werden wir genauer auf die einzelnen Unterschiede zwischen den Prodigy- und den Phenommodellen eingehen.

» Fotostrecke

Laut Caseking werden beide Gehäuse ab dem 22.10.2013 geliefert. Das Phenom Mini-ITX wird für 69,90 Euro und das Phenom Micro-ATX für 79,90 Euro verkauft. Vorerst soll es zwei Farbvarianten geben, nämlich Arctic White und Midnight Black.

Zeitgleich zu unserem Test bieten wir auch ein ausgepackt & angefasst-Video zu den beiden Phenom-Modellen an:

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen Sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.
Ihr Hardwareluxx-Team Youtube Videos ab jetzt direkt anzeigen Video anzeigen

Der Lieferumfang der beiden Phenommodelle ist weitgehend identisch. Neben der Bedienungsanleitung und dem Montagematerial liegen noch ein USB-Adapter und ein Laufwerksadapter bei. In der Zubehörpackung des Phenom Micro-ATX fanden wir zusätzlich noch einige schwarze Kabelbinder.

Bevor wir mit dem eigentlichen Test beginnen, hier die Eckdaten der beiden Gehäuse in tabellarischer Form:

Eckdaten: BitFenix Phenom Mini-ITX
Bezeichnung:	BitFenix Phenom Mini-ITX
Material:	Stahl, Kunststoff
Maße:	250 x 330 x 374 mm (B x H x T)
Formfaktor:	Mini-ITX
Laufwerke:	6x 3,5 Zoll (5+1 per Adapter), 11x 2,5 Zoll (5+2+2+1+1 per Adapter)
Lüfter:	1x 120/140 mm (Rückseite, 1x 120 mm vorinstalliert), 2x 120 oder 1x 120/180/200/230 mm (Front, 1x 120 mm vorinstalliert), 2x 120 mm (Deckel, optional)
Gewicht:	na
Preis:	69,90 Euro

Eckdaten: BitFenix Phenom Micro-ATX
Bezeichnung:	BitFenix Phenom Micro-ATX
Material:	Stahl, Kunststoff
Maße:	250 x 330 x 374 mm (B x H x T)
Formfaktor:	Micro-ATX, Mini-ITX
Laufwerke:	5x 3,5 Zoll (4+1 per Adapter), 5x 2,5 Zoll (2+2+1 per Adapter)
Lüfter:	1x 120/140 mm (Rückseite, 1x 120 mm vorinstalliert), 2x 120 oder 1x 200/230 mm (Boden, 1x 120 mm vorinstalliert), 2x 120 mm (Deckel, optional)
Gewicht:	na
Preis:	79,90 Euro

<>BitFenix Phenom Mini-ITX und Phenom Micro-ATX im DoppeltestBitFenix Phenom Mini-ITX — äußeres Erscheinungsbild

===============================================

Vikingdom M1S — самый красивый и дорогой корпус из этого списка. Во всяком случае мне больше нравится именно такое исполнение боковых стенок — в виде окон с небольшими рамками, нежели когда делают безрамочную стеклянную или акриловую стенку. Материал анодированный алюминий, стёкла калёные. Его объём 14.6л. Многие заметили, что он отдалённо напоминает NCASE M1, — пожалуй соглашусь. Ставка в этом корпусе сделана на «любование потрошочками», чтобы можно было через стенку-окно наблюдать светодиодную подсветку видеокарты с одной стороны, и материнской платы — с другой, поэтому высота воздушного охлаждения процессора здесь ограничена 70мм, впрочем корпус предполагает установку именно водяного охлаждения. Шлейф-райзер для видеокарты здесь идёт уже изначально от производителя корпуса. Корпус поставляется в фирменном с ручкой, который также можно использовать для транспортировки. Недостатки перекрывают всю красоту — корпус дорогой и плохо продуваемый. Когда я смотрел китайские видеообзоры, то всё чаще замечал, что стараются в него ставить не такое уж и мощное «железо». Впрочем и на наших просторах живут эстеты, для которых нормально при сборке мини ПК заиметь корпус, который по итогу будет дороже даже видеокарты. Но тут речь уже скорее об уникальных и диковинных корпусах с краудфандинговых площадок, которые многих могут зацепить по исполнению.

ВИДЕО

Vikingdom M1S: (распаковка и сборка | обзор и тесты) Страница на ChipSell

Продавецкие фото

Фото из ChipSell

РазмерыМатериал корпусаДлина видеокартыВысота кулераPCI-E-райзерРазмеры мат.платыКоличество портовФорм-фактор блоков питанияВодяное охлаждениеКорпусные вентиляторыВес

Лучший корпус Mini-ITX среднего класса

Phanteks Enthoo Evolv ITX (около 5000 рублей)

Пользователи, которые ищут недорогой корпус Mini-ITX, который при этом будет хорошо смотреться и сможет вместить графическую карту с массивной системой охлаждения, стоит обратить внимание на модель Enthoo Evolv ITX. Этот корпус позволяет установить компактную систему жидкостного охлаждения, вмещает полноразмерную видеокарту и по габаритам компактнее любого системного блока формата ATX

В Enthoo Evolv ITX предусмотрена даже отдельная секция для установки блока питания, что позволяет избавить отсек с материнской платой от неприглядных кабелей. Для расположения последних в корпусе даже предусмотрены кабель-каналы, позволяя навести порядок внутри. Для установки накопителей предусмотрено специальное отделение на кронштейне, который освобождает место для установки видеокарты, позволяя разместить HDD или SSD непосредственно над вашим графическим монстром.

Micro ATX — это то же самое, что Mini ITX?

Размер — основное различие между стандартными материнскими платами ATX, micro-ATX и mini-ITX. Размеры отрасли для каждого следующие:

Стандартный ATX : 12,0 дюйма x 9,6 дюймаMicro-ATX (mATX) : 9,6 дюйма x 9,6 дюймаMini-ITX (mITX) : 6,7 дюйма x 6,7 дюйма

Стандартные материнские платы ATX больше по размеру, что позволяет им иметь больше линий PCIe. Это означает, что стандартные материнские платы ATX лучше всего подходят для конфигураций с несколькими графическими процессорами или компьютеров, которые используют несколько устройств ввода PCIe.
Материнские платы Micro-ATX похожи на стандартные материнские платы ATX, но платы Micro-ATX на несколько дюймов короче. Преимущества micro-ATX заключаются в том, что эти материнские платы при необходимости подходят к корпусам меньшего форм-фактора.
Mini-ITX — это еще меньшие материнские платы, длина и высота которых короче, чем у микро-ATX и стандартных ATX. Micro-ITX обычно имеют только одну линию PCIe и совместимы с гораздо более компактными корпусами.

Домашний кинотеатр (HTPC)

Довольно часто пространство — главное соображение, когда Вы добавляете другое устройство в уже переполненный развлекательный центр гостиной. Именно здесь Mini-ITX действительно сияет, так как Вы получаете полноценный гостинный ПК в миниатюрном корпусе. Конечно, Вы можете приобрести корпус ATX, который работает с платами Mini-ITX. Но если Вы хотите, чтобы он поместился на полке под телевизором, Вам нужно что-то более компактное.

Предлагает посмотреть в сторону материнской платы от Intel под названием NUC. Intel представила наборы NUC как способ создания крошечных, но мощных компьютеров. Материнские платы NUC обычно имеют размеры четыре на четыре дюйма, и корпуса очень плотно прилегают.

Обычно Вы купите NUC в комплекте, который включает в себя материнскую плату, процессор, дискретную графику (зависит от комплекта) и оперативную память. Вы можете добавить хранилище или периферийные устройства; однако современные NUC не принимают полноразмерные видеокарты. Таким образом, NUC работает только в том случае, если Вам нужен ПК, предназначенный в основном для потоковой передачи видео, управления домашней медиатекой или казуальных игр.

Лучший корпус Mini-ITX класса High-End

BitFenix Portal (около 10 000 рублей)

Корпус BitFenix Prodigy формата ITX быстро стал одним из самых продаваемых, благодаря своему уникальному дизайну. С выпуском компактного BitFenix Portal экспансия производителя продолжилась. Нетрудно догадаться, что при создании этого корпуса инженеры черпали вдохновение из одноименной видеоигры Portal, выпущенной компанией Valve. Получилось стильно.

Небольшие размеры корпуса (247x395x411 мм) диктуют использование здесь блоков питания SFX и вряд ли подойдут для комплектующих с массивными радиаторами. Зато корпус прост в эксплуатации и не займет много места, куда бы вы его ни поставили. Конструкция BitFenix Portal напоминает принцип выдвижного ящика стола. Чтобы получить доступ к внутренностям, достаточно выдвинуть из корпуса лоток с внутренним каркасом, на который устанавливаются комплектующие.

Тем пользователям, которым необходима высокая производительность (например, для видеоигр), придется отказаться от системы жидкостного охлаждения, либо установить компактную СВО Cooler Master MasterLiquid 240. Кроме того, в BitFenix Portal вполне уместится мощная видеокарта nVidia GTX 1080 или GTX 1080Ti, которая отлично потянет любую современную игру. Вентиляция в корпусе продумана хорошо, так что не стоит беспокоиться о перегревах.

Материнские платы для ПК: основы

Intel создала форм-фактор ATX и впервые представила его в 1995 году. В течение почти 25 лет дизайн ATX был преобладающим форм-фактором для домашних и офисных ПК.

ATX имеет самый большой из трех размеров материнских плат: 12 дюймов на 9,6 дюйма. Спецификация требует, чтобы все материнские платы ATX были такого размера. Он также указывает расположение точек монтирования, панели ввода/вывода, разъемов питания и всех других различных интерфейсов подключения.

Все эти функции имеют решающее значение для любой материнской платы. Точки крепления держат материнскую плату вдали от металлической поверхности корпуса, чтобы избежать короткого замыкания. Панель ввода/вывода и позволяет получить доступ к задним портам Вашего ПК для дисплеев, аудио и USB. Затем у Вас есть разъемы питания и все остальные точки интерфейса, которые должны находиться в предсказуемых местах, чтобы помочь сборщикам систем.

Однако не всем нужна материнская плата размера ATX, особенно если целью является создание чего-то более компактного. MicroATX платы, которые имеют размер всего 9,6 дюйма на 9,6 дюйма. Как и у более крупных материнских плат ATX, стандарт определяет, какими должны быть все критические точки.

Наконец, Mini-ITX, разработанный Via Technologies в 2001 году, является самым маленьким из них, его размеры составляют всего 6,7 дюйма на 6,7 дюйма.

Материнские платы ATX имеют наибольшую расширяемость. У них обычно есть шесть (или меньше) слотов PCIe для таких вещей, как графика, звук и сетевые карты. Однако существуют платы Extended ATX (или EATX), которые имеют семь слотов PCIe, но они предназначены для энтузиастов и серверов и выходят за рамки этой статьи.

MicroATX может иметь до четырех слотов PCIe, а Mini-ITX — только один для видеокарты.

ОЗУ также ограничено на Mini-ITX. В нем предусмотрено всего два слота против четырех на платах ATX или MicroATX. Это не означает, что платы Mini-ITX не могут иметь достаточный объем ОЗУ. Например, если Вам нужно 32 ГБ оперативной памяти, Вы просто устанавливаете на нее два модуля по 16 ГБ, тогда как на двух других материнских платах Вы устанавливаете модули по 8 ГБ.

LPX и NLX

Форм-фактор LPX (Low Profile eXtension) разработан Western Digital в середине 90х годов. Он стал попыткой снизить стоимость ПК, которые на то время были очень дороги. Официальной спецификации LPX никогда не существовало. Размер составлял 330 × 229 мм.

Использовался в низкопрофильных корпусах (Slimline или Low-profile) с параллельным расположением плат расширения на МП. Карты расширения подключались в отдельную вертикальную стойку. Это позволяло использовать меньшие по размеру корпуса, но ограничивало количество доступных слотов расширения (не более 2-3 штук).

Большинство материнок LPX имели интегрированные звук и видео, что удешевляло их и делало более компактными.

Платы на базе форм-фактора NLX (New Low Profile eXtended) появились на рынке в конце 1990-х годов. Этот обновленный форм-фактор LPX поддерживал модули памяти большего размера, корпуса Tower, видеокарты AGP.

Форм-фактор NLX, в отличие от LPX, является фактическим стандартом и поэтому для него было разработано больше компонентов для апгрейда и ремонта. Размер от 10 × 8 дюймов (254 × 203 мм) до 13,6 × 9 дюймов (345 × 229 мм).

Многие системы, которые ранее были разработаны для форм-фактора LPX, перешли на NLX или MicroATX. После появления NLX, LPX начал вытесняться этим форм-фактором.

Плюсы и минусы

Маленькие размеры
Тихие

Трудно ремонтировать, из-за недостатка места и общей нестандартности
Мало возможностей к модернизации
Плохое охлаждение

BitFenix выкатывает компактные корпуса Phenom

26.09.2013 18:30

Slayer Moon

SocButtons v1.5

Компания BitFenix, представители которой за базар не отвечают (пообещали шасси на тесты, в итоге ничего не выслали без объяснения причин — ну кто так поступает?), предлагает сразу два новых корпуса.

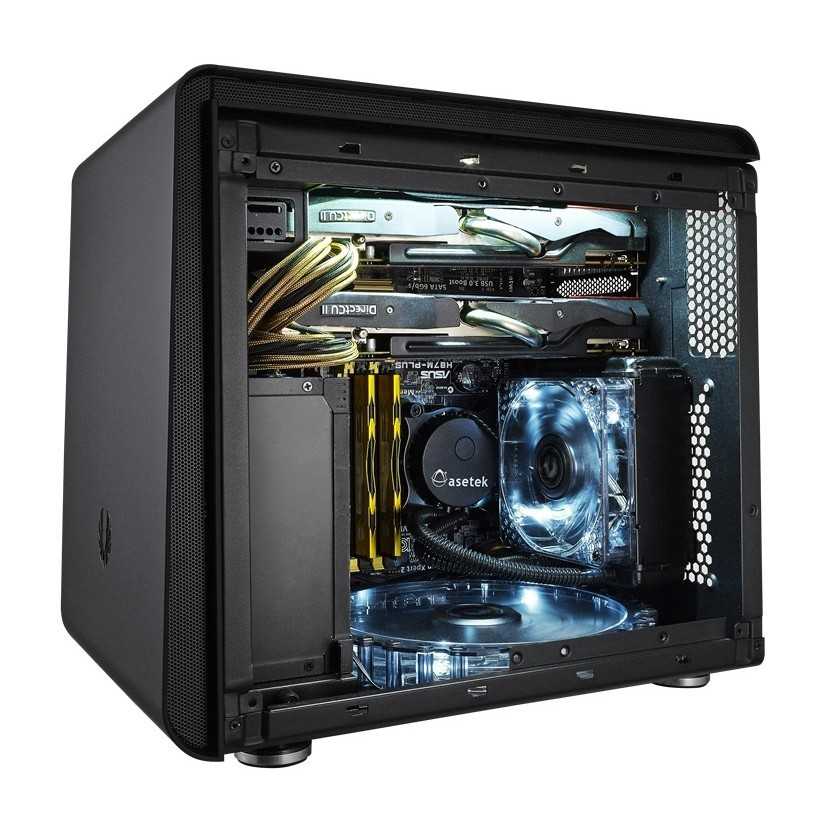

Новинки именуются Phenom Mini-ITX и Phenom MicroATX. Первое шасси ориентировано на системные платы форм-фактора Mini-ITX, вмещает в себя до пяти 3.5″ винчестеров или же 2.5″ SSD/HDD, корзина для накопителей называется FlexCage и является съёмной, если её удалить, то в корпус влезет видеокарта длиной до 330мм, или же дополнительный радиатор СВО, вдобавок к 240×120мм, который можно закрепить на верхней стенке. Если применить комплектный переходник для установки накопителей в 5.25″ слот, оных влезет в шасси до шести 3.5″ и до одиннадцати 2.5″. Мест для установки вентиляторов — пять штук, максимально допустимая высота процессорного кулера — 175мм.

Корпус Phenom MicroATX имеет пять слотов расширения, в него можно засунуть до двух видеокарт сразу (речь о тандемах SLI и CrossFire). В шасси влезет два 3.5″ или три 2.5″ накопителя, а если убрать с днища вентиляторы, то туда ещё парочка 3.5″ винчестеров влезет. На верхнюю стенку можно установить 240мм радиатор, но не толстый и всё это при условии, что в ПК будет лишь одна видеокарта. Высота процессорного кулера ограничена 160мм.

Корпуса серии Phenom от BitFenix не имеют отношения к процессорам AMD или же к Витору Белфорту

Оснащённые фирменным покрытием SofTouch продукты BitFenix появятся в продаже в октябре, цены на Phenom Mini-ITX и Phenom MicroATX пока что не разглашены.

Понравился материал «У SM»?

Поделись им с другими:

Теги:

bitfenix
case
chassis
phenom
корпус
шасси

View the discussion thread.

< Spire представляет доступный планшет Bliss Pro+		Tesseract — новое шасси от Deepcool >

Последние материалы на сайте:

Энтерпрайз — дома! Обзор и тест 7.68ТБ SSD Samsung PM1723b с Алиэкспресс
Стримлю новые и ретро-игры: превозмогание, общение, радость
Работа над сайтом прекращается на неопределённый срок
Новости софта / новинки программного обеспечения (Software News) за 13.01.2017: DesktopOK, NetBalancer, Calibre и многое другое
Новинки софта/приложений для Android, iOS, Windows Phone и не только за 12-13.01.2017: DU Battery Saver, HERE WeGo, Angry Birds Friends и многое другое
Пак / подборка эмуляторов (Emulator pack) за 13 января 2017 года: bsnes-plus, Citra, DeSmuMe, Dolphin, Pcsx2, RockNES, WinVice + Cemu W.I.P. — Pikmin 3 + Torrent (торрент)
С миру по нитке — процессоры Intel Skylake и Kaby Lake уязвимы перед USB атакой, появился рендер Samsung Galaxy S8, свежие видео от UMi, Cubot и Nomu
С миру по нитке — представлены материнские платы Biostar Z270GT8, Z270GT6 и Z270GT4, свежий трейлер Mass Effect Andromeda, новый логотип ARCTIC
С миру по нитке — анонсирован простой смартфон Swipe Konnect Grand, стала доступна для приобретения 4K экшн-камера MGCOOL Explorer
С миру по нитке — представлен портативный DLP проектор Sanwa PRJ-6, показано фото Moto G5 Plus, демонстрация нового функционала Elephone S7

Лучший корпус Mini-ITX для геймеров

Corsair Graphite 380T (около 10 000 рублей)

Маленький корпус от Corsair станет хорошим выбором для геймеров, которые хотят совместить компактность исполнения, стильную подсветку и использование мощных полноразмерных графических карт. Corsair Graphite 380T предлагает все, что нужно и даже имеет встроенную ручку, которая делает его удобным для переноски. Внутрь можно даже установить небольшую СВО.

Интересная особенность Corsair Graphite 380T заключается в расположенном на корпусе конроллере для управления скоростью вращения вентилятора. Программное управление также предусмотрено. Все продумано на тот случай, если вам понадобится быстро усилить отвод воздуха из корпуса.

Изображения: компании-производители, HYPERPC

Mini-ITX

Как выглядит, ширина и высота мамки Мини ITX

Формат материнских плат Mini-ITX, разработанный VIA Technologies в 2001 году, имеют размер 170 x 170 мм (6,7 x 6,7 дюйма) и являются самым маленьким типом плат, в который можно установить полноразмерные компоненты настольного компьютера. Если mATX все еще позволяет создавать системы сравнимые по производительности и возможностям ATX, mini-ITX – это скорее компромисс между компактностью и мощностью.

На материнках мини itx устанавливается не более 2 модулей оперативки и один слот расширения. Благодаря применению встроенных процессоровМного mini-ITX плат имеют встроенный ЦП с TDP не более 15 Вт. , SSD дисков в качестве накопителей и пассивной системы охлаждения, на их базе легко создавать недорогие, компактные и тихие HTPC и мультимедийные домашние центры.

Разгон в форм-факторе Mini-ITX не желателен, а к подбору видеокарты надо подходить ответственно.

Сейчас набирают популярность более функциональные – Thin Mini ITX.

Плюсы и минусы

Позволяет собирать очень компактные компьютерные системы
Можно установить обычное железо ПК, но обращать внимание на размер и потребляемую мощность

Жесткие требования к охлаждению
Ограниченность в слотах расширения и портах ввода-вывода

Для процессора

Производительность процессоров в последние десятилетия неуклонно растет. Растет и их энергопотребление. Питаются процессоры от преобразователей напряжения (VRM), установленных на материнской плате. Около двух десятилетий назад произошел массовый переход запитки VRM с напряжения +5 вольт на уровень +12 вольт. Связано это с тем, что для передачи одинаковой мощности при большем напряжении требуется меньший ток. VRM получают электроэнергию по отдельному кабелю с разъемом, состоящим из 4 пинов. Два контакта предназначены для напряжения+12 вольт (желтый провод) и два – земля (провод в черной изоляции).

Коннектор для VRM на 4 контакта.

Гнезда на разъеме и пины на плате расположены в два ряда по назначению. Два вывода выполняют функцию ключа – их форма отличается от остальных, поэтому ошибочное подключение невозможно.

Распиновка 4-контактного разъема для VRM.

С ростом производительности стало расти количество VRM (сначала на серверах, потом и на персональных компьютерах), поэтому встал вопрос о рациональном распределении мощности. Вопрос решен применением 8-пиновых коннекторов. В них подводимая мощность распределяется на 4 пары проводников.

Коннектор для VRM на 8 контактов.

В остальном от предыдущего варианта принципиальных отличий нет. Коннектор содержит два ряда гнезд — +12 вольт и 0 вольт, только по 4 в ряд.

Распиновка 8-контактного разъема для VRM.

Прогресс не остановить, потребление энергии процессорами будет только расти. Похоже, 4-пиновые разъемы свой век отжили и уходят в прошлое.

Для видеокарты (PCI Express)

Видеокарты предыдущих поколений, имеющие невысокую производительность, и современные модели бюджетного класса питаются от разъема PCIe х 16, к которому они подключаются. Напряжение на этот терминал поступает от материнской платы, которая, в свою очередь, запитывается от БП через 24(20)-контактный коннектор. Этого хватает для передачи 75 ватт.

Разъем дополнительного питания PCI Express.

Современным производительным картам этого недостаточно, поэтому для них предусмотрен дополнительный вход питания PCI Express. Изначально он представлял собой коннектор на 6 контактов и позволял обеспечить дополнительное энергоснабжение мощностью 75 ватт. Очень скоро этой пропускной способности стало недостаточно, и последующие стандарты ATX пополнил разъем на 8 контактов и на 120 ватт.

Распиновка 6-контактного и 8-контактного коннектора.

Также этот разъем выпускается в универсальном формате 6+2, позволяющий использовать его как для 6-пиновых коннекторов видеокарт, так и для 8-пиновых.

Универсальный разъем 6+2.

Для самых современных видеокарт производители применяют коннекторы с двенадцатью контактами, но они пока широкого распространения не получили.

Для жестких дисков и прочих устройств (SATA, MOLEX)

Для подключения жестких дисков и некоторой другой периферии долгое время использовался разъем Molex (по названию фирмы-изготовителя). Его достоинство – вилки и розетки с большими, мощными контактами, надежно работающими при больших токах.

Втычные элементы расположены в один ряд. Разъем также имеет ключ, исключающий неверное соединение. Два внутренних пина предназначены для земляных проводов (черных). К крайним подключаются проводники с напряжением +5 вольт и +12 вольт. Каждый контакт рассчитан на ток в 11 ампер, что позволяет передать по пятивольтовому каналу 55 ватт, а по двенадцативольтовому – 132 ватта. Распиновка коннектора Молекс показана на рисунке.

Распиновка разъема Molex.

Передаваемая по линии питания мощность ограничивается не только нагрузочной способностью разъема, но и сечением проводов подключенного кабеля, шириной дорожек печатной платы и т.д. Для определения наибольшей мощности линии надо выбирать возможности наименее мощного компонента.

Номер контакта	Цвет провода	Уровень напряжения, В
1	Оранжевый	+3,3
2	Оранжевый	+3,3
3	Оранжевый	+3,3
4	Черный	0 В
5	Черный	0 В
6	Черный	0 В
7	Красный	+5
8	Красный	+5
9	Красный	+5
10	Черный	0 В
11	Черный	0 В
12	Черный	0 В
13	Желтый	+12
14	Желтый	+12
15	Желтый	+12

Стандарт SATA предполагает подключение устройств двумя разъемами – для питания и для передачи данных. Их путать не следует.

Разъем питания SATA.

Вывод

Как всегда, предпочтения и требования разнятся от пользователя к пользователю, так что ни один из трех основных форматов материнской платы не будет идеальным выбором для каждого.

Итак, давайте подытожим.

Формат	Плюсы	Минусы
ATX	+ Большое количество слотов PCIe +Поддержка нескольких GPU / нескольких карт	— Большой размер — Как правило, дорогая
micro-ATX	+ Наиболее сбалансированный из трех	— Может иметь слишком мало PCIe слотов для потребностей некоторых пользователей
mini-ITX	+ Компактный + Позволяет уменьшить размер	— Ограниченная емкость ОЗУ и только один слот PCIe — Подойдет не каждая видеокарта

Выводы

Некоторые производители материнских плат особо сильно не заморачиваются с определением конкретного форм-фактора для их продукта и позиционирования его на рынке. Они просто в информации к плате указывают ближайший популярный типоразмер. Например, материнка имеет размеры Mini-DTX, а пишут более покупаемый Micro-ATX, что вводит в заблуждение покупателя и неразбериху с подбором нужного размера МП к корпусу ПК.

Поэтому сейчас всего 3 востребованных форм-фактора ⇒

Очень жаль загубленный формат BTX, который сегодня смог бы помочь с охлаждением все более монструозных видеокарт. Возможно со временем мы к нему вернемся.

Если будут более активно продвигаться в массы, то станут популярными Thin Mini-ITX, Mini-DTX и Mini-STX. Эти форматы я называю – ноутбук без монитора, так как по мощности они похожи. Если вам требуются дополнительные данные, то на есть полная таблица всех размеров материнок.
