Топ-5 доступных материнских плат для разгона процессоров intel 11-го поколения

Упаковка и комплектация

Рассматриваемая модель материнской платы выпущена в двух вариациях: с контроллером Intel Wi-Fi 6 и без него. У нас на тесте самая оснащенная версия TUF Gaming Z490-Plus Wi-Fi. Производитель предлагает для этой материнской платы фирменное оформление в черно-оранжевых тонах. Это касается и ее упаковки.

Подробная информация по TUF Gaming Z490-Plus Wi-Fi представлена на тыльной стороне коробки. Здесь присутствуют фотографии материнской платы, разъемов ее тыльной панели, а также текстовая информация в виде отдельных блоков.

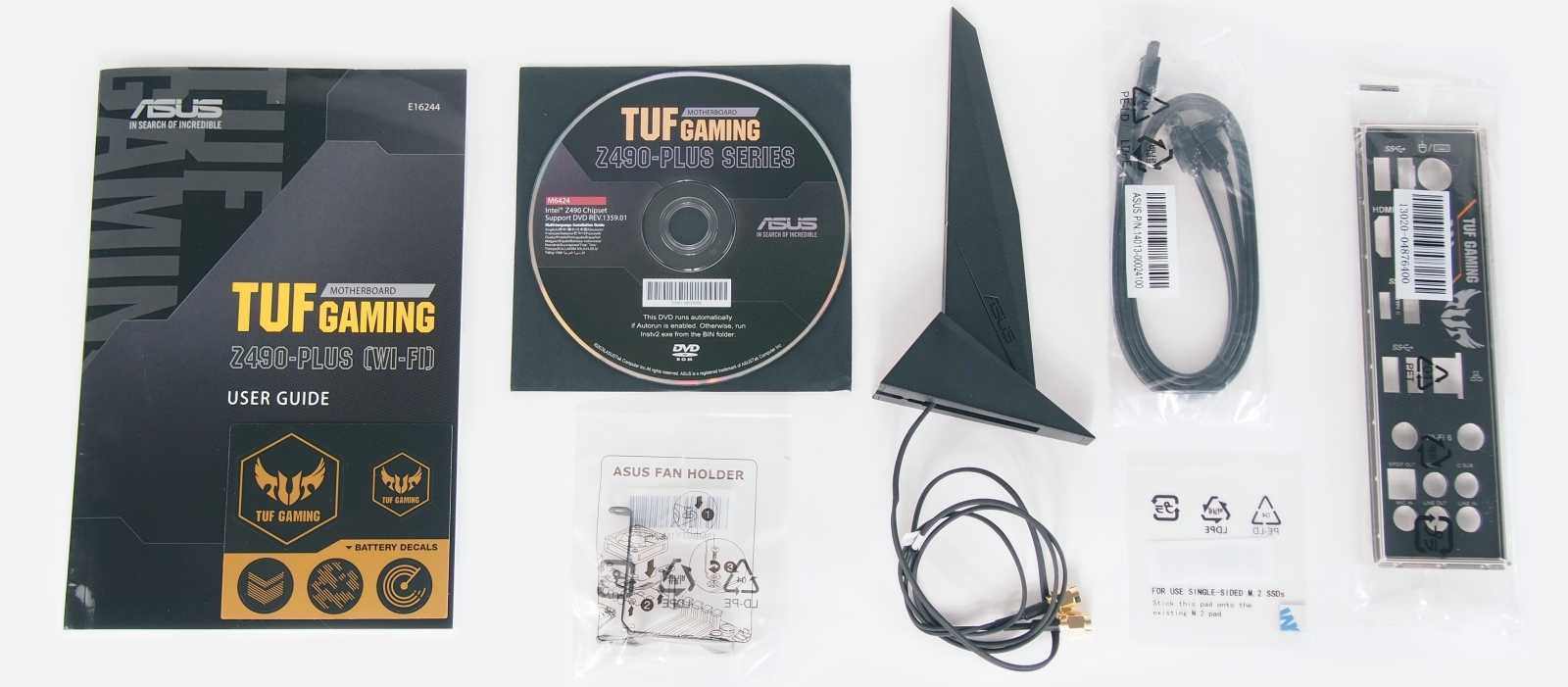

Вместе с материнской платой TUF Gaming Z490-Plus Wi-Fi поставляется:

руководство пользователя;
набор наклеек серии TUF Gaming;
оптический диск с драйверами и фирменным ПО;
антенна Wi-Fi;
два кабеля SATA 6 Гбит/с;
заглушка для панели разъемов;
крепление для вентилятора 40х40 мм на VRM;
два винта и двухсторонний скотч 3М для М.2 накопителей.

Лучшие игровые материнские платы для процессоров AMD

У AMD не так много разъемов, как у конкурента. Набор функций зависит от конкретной модели и не всегда напрямую связан с чипсетом.

1. ASRock Fatal1ty B450 Gaming K4

4.9

Качество

Надежность

4.8

Функциональность

Отзывы покупателей

4.8

Оценка редакции

4.9

При желании можете разместить на нем две видеокарты, чтобы повысить производительность в играх. Накопители подключаются через интерфейс SATA 3, количество таких портов составляет 6 штук. Кроме того, имеются два М2.

Предлагаемая плата поддерживает оперативную память типа DDR4. Частота оперативной памяти варьируется от 1866 до 3200 МГц.

Технические характеристики:

Форм-фактор — ATX
Сокет — AM4
Тип интерфейса M.2 — PCI-E / SATA 3.0

Преимущества:

современный сокет AM4;
красивый внешний вид;
превосходная система охлаждения;
настраиваемая подсветка;
два SATA 6 Гбит / с в комплекте.

Недостатки:

разгон слабый.

2. ASUS TUF GAMING B450-PLUS II

4.8

Качество

4.7

Надежность

4.9

Функциональность

4.8

Отзывы покупателей

4.9

Оценка редакции

4.8

При габаритных размерах 305×244 мм плата отличается хорошо продуманной компоновкой до мельчайших деталей. Основана на чипсете AMD B450, который пользуется популярностью у поклонников бренда AMD. Модель, совместимая с процессорами AMD (сокет AM4), подходит для сборки высокопроизводительного игрового системного блока.

Поддержка технологии CrossFire X позволяет одновременно использовать 2 видеоадаптера. При покупке материнской платы получаете 36-месячную гарантию от производителя. Представленная модель основана на надежных компонентах, которые гарантируют бесперебойную работу во время длительных игр.

Технические характеристики:

Поддержка PCI Express — 2.0, 3.0
Поддержка — SLI / CrossFire CrossFire X

Преимущества:

отличное питание;
хорошее охлаждение зоны VRM;
поддержка Aura SYNC;
элементы платы подсвечиваются;
плата не нагревается выше 60°C даже при разгоне.

Недостатки:

на М2 нет радиаторов.

3. MSI B450 GAMING PLUS MAX

4.7

Качество

4.7

Надежность

4.6

Функциональность

4.7

Отзывы покупателей

4.8

Оценка редакции

4.7

Конструкция позволяет устанавливать изделие самостоятельно. Монтажные отверстия расположены на достаточном расстоянии друг от друга. Свободные зоны вокруг них снижают риск повреждения при подключении материнской платы к корпусу компьютера. Увеличенная защелка обеспечивает легкую работу с деталью.

Светодиодная диагностическая система EZ DEBUG помогает быстро определить источник проблем. Встроенные светодиодные индикаторы оповестят о неисправности. Благодаря массивному радиатору поддерживается оптимальная температура силовых элементов. Охлаждение можно улучшить, подключив вентиляторы.

Существует множество доступных разъемов. Отличается оригинальным дизайном в сочетании с высокой производительностью. Технология Storage Boost повышает производительность твердотельного накопителя для ускорения обмена данными. С функцией M.2 Geni можете создать массив RAID0.

Технические характеристики:

Форм-фактор — ATX
Сокет — AM4
Количество слотов M.2 — 1

Преимущества:

внешний вид;
надежность;
новейший USB;
вполне разумная цена;
есть индикаторы неисправностей;
усиленный слот для установки видеокарты.

Недостатки:

очень долгий POST-test.

4. GIGABYTE B550 GAMING X V2 1.1 (AM4, ATX)

4.6

Качество

4.6

Надежность

4.7

Функциональность

4.5

Отзывы покупателей

4.6

Оценка редакции

4.6

Объем памяти ограничен 128 ГБ. Совместимыми процессорами являются AM4

Особое внимание следует обратить на наличие 5 слотов расширения. Оснащена звуковым адаптером 7.1 и гигабитным сетевым адаптером Realtek RTL8118AS

Подсветки нет. В комплект поставки входит пара кабелей SATA, диск с программным обеспечением и документация.

Технические характеристики:

Тип интерфейса M.2 — PCI-E / SATA 3.0
Внешние интерфейсы — DVI, HDMI, PS/ 2
Звуковая схема — 7.1

Преимущества:

хорошая сборка;
меню на русском языке;
интуитивно понятное управление;
два разъема М.2.

Недостатки:

некорректно работает с 4 модулями памяти.

Подсветка

RGB немножко есть, в виде боковых штрихованных светодиодов. Разумеется, материнка поддерживает ASUS AuraSync, так что захотите светяшек — сможете синхронизировать их по самые мосфеты. Но если не хотите — отключите всё спокойно.

Хэдеров для синхронизации подсветки три штуки. Один 5-вольтный и один 12-вольтный находятся рядом сверху, над слотами DIMM, второй 12-вольтный расположен сильно ниже.

Синхронизация происходит через ASUS AuraSync, есть куча паттернов работы, все дела, и программа относительно стабильная — особенно относительно конкурентов, и поддерживает до чёртиков всяких компонентов от сторонних производителей.

Периферия

На задней панели находятся два USB 2.0 Type-A, один PS/2, по одной штучке HDMI и DisplayPort, один Type-C 20 Гбит, два USB 3.0 Type-A 5 Гбит, пара Type-A 10 Гбит (с голубым язычком).

Интернет — один порт RJ45 на 2,5 Гбит, с сетевой картой Intel I225-V, плюс модуль с поддержкой Wi-Fi 6, под который идут два разъёма на антенны, идущие в комплекте, прямо в коробке. Звук 8-канальный, имеется поддержка S/PDIF.

За звук, если что, отвечает чип Realtek S1200A с пятью конденсаторами Nichicon и поддержкой 7.1-канального HD-звука.

Внутренняя периферия состоит из шести SATA3 6 Гбит/с, разнесённых в формате 2 на торце параллельно плате и 4 внизу, в вертикальном формате.

Внутренних USB достаточно — один выход на Type-A, один на Type-C, оба 5-гигабитные. Два USB 2.0 снизу тоже есть. Рядом с ними, кстати, находится хэдер на плату расширения ASUS ThunderboltEX 4.

Тестовый стенд

Процессор	Intel Core i7-10700k (8-ядер)
Видеокарта	MSI GeForce GTX 1080 Ti
Система охлаждения	Deepcool Castle 280EX
Термоинтерфейс	Arctic MX-2
Оперативная память	TeamGroup T-Force Xtreem DDR4-4133 8Gb*2
Накопитель	M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания	Corsair RM850x мощностью 850 Вт
Корпус	Corsair 540 Air
Монитор	ASUS PB298Q, 29″, 2560×1080, IPS
Операционная система	Windows 10 Pro 64-bit 1909
Драйвера	GeForce 446.14

Для тестирования TUF Gaming Z490-Plus Wi-Fi использовался процессор Intel Core i7-10700k и оперативная память TeamGroup T-Force Xtreem DDR4-4133 2 х 8 Гб. Во время тестов материнской платы использовался BIOS версии 0806.

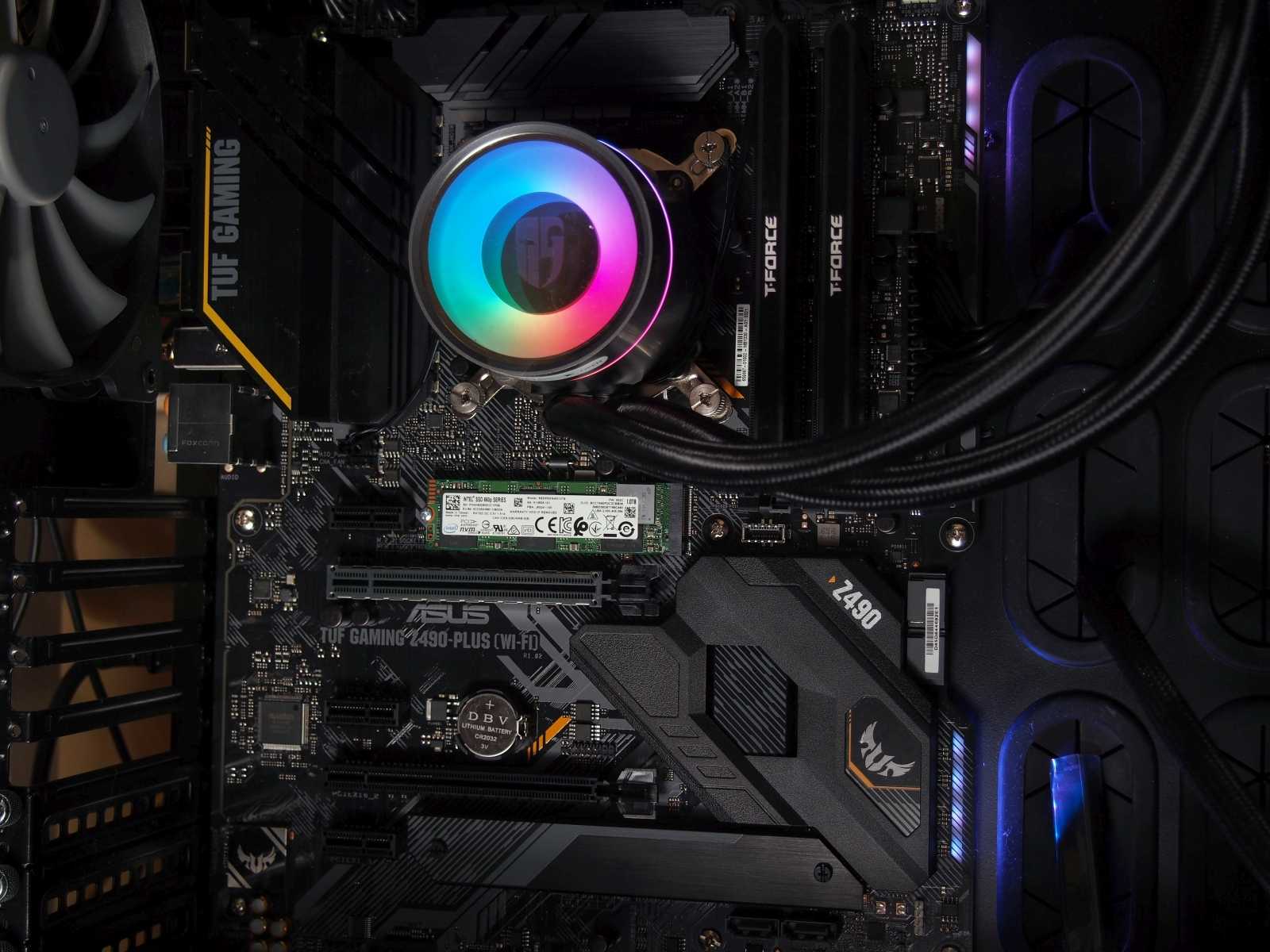

Так смотрится TUF Gaming Z490-Plus Wi-Fi в системе без установленного графического адаптера.

Лучшие игровые материнские платы для процессоров Intel

С выпуском каждого нового поколения чипов Intel обновляет разъем. Поэтому перед сборкой необходимо определить задачи, соответствующее оборудование и потребность в новом компьютере на данный момент.

1. ASUS ROG STRIX Z590-F GAMING WIFI

4.9

Качество

Надежность

4.8

Функциональность

Отзывы покупателей

4.8

Оценка редакции

4.9

Предназначен для установки в стандартные полноразмерные корпуса. Поддерживает двухканальную оперативную память, объем которой может достигать 128 ГБ, со спецификацией частоты 3200 МГц. Для его установки предусмотрено 4 слота.

Для установки видеокарт доступны слоты PCI-e 3.0 x16 и PCI-e 4.0 x16. Существует также поддержка Intel Optane. На задней панели находится набор разъемов. Питание материнской платы и процессора организовано по схеме 24+8+4 pin.

Технические характеристики:

Тип интерфейса M.2 — PCI-E / SATA 3.0
Внешние интерфейсы — DisplayPort, HDMI, s/pdif-out optical

Преимущества:

стильный внешний вид;
есть 4 разъема для SSD;
удобный BIOS;
приятное освещение;
аудиокодек SupremeFX;
производительность и потенциал разгона;
антенна Wi-Fi на магните, хорошо держится на корпусе.

Недостатки:

подключение некоторых кабелей затруднено.

2. GIGABYTE Z590 AORUS MASTER (rev. 1.0)

4.8

Качество

4.7

Надежность

4.9

Функциональность

4.8

Отзывы покупателей

4.9

Оценка редакции

4.8

Для установки оперативной памяти в конструкции устройства предусмотрены четыре разъема DIMM. Оснащена встроенными адаптерами Wi-Fi и Bluetooth, с помощью которых можно обмениваться данными между компьютером и смартфоном, а также подключаться к беспроводному Интернету.

Аудиокодек Realtek ALC1220 и высококачественные конденсаторы WIMA отвечают за высококачественную передачу звука на динамики.

Технические характеристики:

Форм-фактор — ATX
Сокет — LGA 1200
Количество слотов M.2 — 3

Преимущества:

очень хороший звук;
мощный и хороший VRM;
нет никаких проблем с Wi-Fi антенной;
работает в трех диапазонах-2,4/5/6 ГГц.

Недостатки:

шумный вентилятор VRM.

3. ASRock B460 Steel Legend

4.7

Качество

4.7

Надежность

4.6

Функциональность

4.7

Отзывы покупателей

4.8

Оценка редакции

4.7

Оснащена аудиоконтроллером Realtek ALC1200. Работа оперативной памяти осуществляется в двухканальном режиме. На задней панели расположены порты и разъемы для работы с периферийными устройствами и внешними устройствами.

Имеется один разъем PS/2 для подключения клавиатуры или мыши. Есть шесть портов USB и один разъем HDMI. Сетевой интерфейс составляет 2,5 гигабита, а драйвер — Dragon RTL8125BG.

Технические характеристики:

Звуковая схема — 7.1
Поддержка SLI / CrossFire — CrossFire X

Преимущества:

разъемы CPU fan1 и CPU fan WP;
множество разъемов для вентиляторов;
два слота для SSD M.2 с пассивными радиаторами охлаждения;
дополнительная защита для тяжелых видеокарт;
большое количество различных настроек в bios;
высококачественная элементная база;
стильный внешний вид.

Недостатки:

маловато USB.

4. MSI MAG Z590 TORPEDO

4.6

Качество

4.6

Надежность

4.7

Функциональность

4.5

Отзывы покупателей

4.6

Оценка редакции

4.6

Высокоскоростной доступ в Интернет обеспечивается через разъемы 2.5 G и Gigabit Ethernet. Диспетчер локальной сети анализирует приложения и определяет их тип, чтобы расставить приоритеты для наиболее важных из них.

Гарантирует легкий разгон благодаря профилям XMP. Они позволяют быстро оптимизировать настройки модулей памяти. Твердотельные накопители устанавливаются благодаря встроенному Lightning Gen4 M. 2, пропускная способность которого может достигать 64 Гбит/с.

Технические характеристики:

Форм-фактор — ATX
Количество слотов M.2 — 2
Тип интерфейса M.2 — PCI-E / SATA 3.0

Преимущества:

множество современных портов и разъемов;
отличная система питания с массивными радиаторами;
хорошая поддержка от производителя;
привлекательный дизайн;
три разъема M2.

Недостатки:

очень скромная подсветка.

ASUS ROG Strix Z690-A

Разъем : LGA 1700 | Форм-фактор : ATX | Тип памяти : DDR4 | Скорость памяти : 5333 МГц | Макс RAM : 128 ГБ

Поддерживает существующие комплекты оперативной памяти DDR4
Отличный звук с шумоподавлением
Привлекательная эстетика, особенно для белых телосложений

Hero — это многофункциональная, но дорогая плата, которая вам не понадобится, если вы нацелены на один из центральных процессоров Intel. В этом случае лучшая материнская плата z690 от Asus — это ROG Strix Z690-A. В нем немного меньше функций, но с вашим кошельком лучше. Лучше всего то, что он по-прежнему поддерживает память DDR4. Это означает, что вы можете пересадить недавно купленный комплект игровой оперативной памяти и сэкономить еще одно значительное вложение.

Вам понравится Z690-A, если вам нравятся яркие сборки, поскольку его сочетание темной печатной платы с серебряными вставками и броней идеально сочетается с белыми корпусами. Более светлые области еще более подчеркнуты коричневым на варианте Z590 из-за заметно большего кожуха ввода-вывода и повышенной потребности в радиаторах M.2. Новая зона RGB занимает большую часть обложки и представляет собой довольно яркое световое шоу. Вы также можете помочь с этим вместе с подсветкой, подключенной к четырем заголовкам RGB, один из которых совместим с Aura.

ASUS не вдавался в подробности о VRM, заявляя, что он организован в виде массива 16 + 1. Этого должно быть достаточно, чтобы добиться некоторого разгона на 12700K или подтолкнуть 12600K к серьезным высотам. Охлаждение, которое окружает VRM, выглядит адекватным: каждый радиатор покрывает его дроссели почти полностью и имеет глубокие диагональные прорези, улучшающие воздушный поток.

Использование DDR4 не вредит, поскольку плата позволяет достичь оптимальных скоростей для поколения. В то время как максимальная частота 5333 МГц применяется к смехотворно дорогим стикам, занимающим один слот, ожидайте, что наборы 4000 МГц будут вести себя хорошо.

Переход на более старую технологию DDR не повлиял на улучшения Alder Lake в распределении каналов PCIe. Плата предлагает четыре разъема PCIe 4.0 для дисков M.2 и имеет удобные защелки, которые вы открываете, чтобы удерживать диски на месте. Намного удобнее, чем искать крошечные винты! В стандартную комплектацию входят 6 дисков SATA, которые можно разместить в различных конфигурациях RAID, а также два разъема x16. Один из них — PCIe 5.0, а второй слот x16 и один слот x1 остаются PCIe 3.0.

Отдельно стоит упомянуть об аудиосистеме, поскольку компания ASUS уделяет большое внимание качеству. ALC4080 зарекомендовал себя как предпочтительный кодек высокого класса и присутствует здесь. Z690-A также извлекает выгоду из шумоподавления на основе искусственного интеллекта, которое помогает устранить нежелательные отвлекающие факторы и, несомненно, увеличит ваш коэффициент K / D. Вы найдете с чем поработать, независимо от того, используете ли вы пользовательские сборки с водяным охлаждением или вентиляторы, поскольку у mobo есть пять разъемов для вентиляторов и управление насосом в верхней части заголовка для вентилятора процессора. Нет недостатка в передних или внутренних USB-соединениях, их всего семь, включая один высокоскоростной разъем USB-C для ввода-вывода корпуса

Вы найдете с чем поработать, независимо от того, используете ли вы пользовательские сборки с водяным охлаждением или вентиляторы, поскольку у mobo есть пять разъемов для вентиляторов и управление насосом в верхней части заголовка для вентилятора процессора. Нет недостатка в передних или внутренних USB-соединениях, их всего семь, включая один высокоскоростной разъем USB-C для ввода-вывода корпуса.

Вы найдете аналогичный разъем на задней панели ввода-вывода с тремя портами 10 Гбит / с, четырьмя 5 Гбит / с и двумя портами USB 2.0, всего их десять. Также присутствуют новейшие подключения HDMI и DisplayPort, а также проводное или беспроводное подключение в виде 2.5G Ethernet и WiFi 6. У вас нет оптического аудиовыхода, но пять аналоговых разъемов работают безупречно. Тинкеры будут довольны включением кнопок очистки памяти CMOS и BIOS.

Общая информация

1.имеет Wi-Fi
Asus TUF Gaming Z490-Plus WiFi

Asus TUF Z590-Plus Gaming WiFi

Устройство может подключаться к Wi-Fi.

2.Есть Bluetooth
Asus TUF Gaming Z490-Plus WiFi

Asus TUF Z590-Plus Gaming WiFi

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

3.Легко разгоняется
Asus TUF Gaming Z490-Plus WiFi

Asus TUF Z590-Plus Gaming WiFi

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

4.имеет подсветку RGB
Asus TUF Gaming Z490-Plus WiFi

Asus TUF Z590-Plus Gaming WiFi

Подсветка RGB позволяет вам выбирать между миллионами цветов и настраивать внешний вид компонентов вашего ПК.

5.Легко сбрасывать BIOS
Asus TUF Gaming Z490-Plus WiFi

Asus TUF Z590-Plus Gaming WiFi

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

6.мульти-ГПУ

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Gaming Z490-Plus WiFi)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z590-Plus Gaming WiFi)

Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.

7.Поддержка технологии Dual BIOS
Asus TUF Gaming Z490-Plus WiFi

Asus TUF Z590-Plus Gaming WiFi

Материнская плата поддерживает Dual BIOS. Если, допустим, Вы прошьёте новый BIOS и что-то пойдёт не так, можно переключиться на резервный BIOS, после чего можно нормально перегружать компьютер.

8.сокеты ЦПУ

Материнская плата имеет больше сокетов ЦПУ. Несколько ЦПУ используются обычно на серверах.

9.Имеет интегрированную графику
Asus TUF Gaming Z490-Plus WiFi

Asus TUF Z590-Plus Gaming WiFi

С интегрированной графикой вам не нужно покупать отдельную карту.

Как выбрать игровую материнскую плату?

При выборе материнской платы для игрового компьютера обратите внимание на следующие нюансы:

Обратите внимание на чипсет. Хорошо, если он установлен от производителя Intel.

Совместимость с процессором

Плата должна работать, по крайней мере, в сочетании с Intel 10th Gen Core, Pentium Gold и т.д.

Количество интерфейсных разъемов. Обязательным условием является возможность подключения необходимых элементов без нагромождения адаптеров и концентраторов. Чем больше количество различных входов, тем функциональнее плата.

Возможность разгона. Хорошо, если материнская плата подходит для повышения производительности без каких-либо препятствий.

Выбираем чипсет: это блок микросхем, который отвечает за работу всех компонентов компьютера. Это влияет на производительность и скорость работы компьютера.

Эстетика материнской платы: поскольку большинство корпусов ПК имеют прозрачную боковую панель, можете выбрать материнскую плату с подсветкой RGB или, по крайней мере, с хорошим дизайном.

Что должно быть на игровой плате:

Сокет и набор микросхем для процессоров нового поколения.
Больше слотов для новой оперативной памяти DDR4.
Должны присутствовать USB, HDMI, порт дисплея и другие современные порты.
Быстрые интерфейсы для твердотельных накопителей SSD-SATA 3, SATA Express или M2.
Один или несколько слотов PCI-E x16 3.0 для подключения современной видеокарты.
Форм-фактор ATX или E-ATX.
Эффективная система охлаждения и удобное расположение портов.

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Gaming Z490-Plus WiFi)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z590-Plus Gaming WiFi)

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Gaming Z490-Plus WiFi)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Z590-Plus Gaming WiFi)

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

7.M.2 разъемов

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
Asus TUF Gaming Z490-Plus WiFi

Asus TUF Z590-Plus Gaming WiFi

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

Технические характеристики

Модель — ASUS TUF Gaming Z490-Plus Wi-Fi
Socket — LGA 1200
Чипсет- Intel Z490
Тип памяти- DDR-4
Количество слотов памяти — 4
Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4600 — 2800(O.C.), 2666 — 2133 МГц
Слоты расширения — 2*PCI-E 4.0 x16, 3*PCI-E x1, 2*PCI-E M.2
Тип слотов M.2: М.2_1 — 2242/2260/2280/22110 (PCIe 3.0 x4 или SATA), М.2_2 — 2242/2260/2280 (PCIe 3.0 x4 или SATA)
Звук — 8-канальный (7.1) Realtek ALC S1220A
Сетевой интерфейс — Gigabit Ethernet (Intel I219-V), Wi-Fi (Intel Wi-Fi 6 AX201), Bluetooth v5.1
Разъёмы на задней панели — PS/2, 4*USB 3.2 Gen1, USB 3.2 Gen2, USB 3.2 Gen2 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
Форм-фактор — ATX (305 мм*244 мм)

M.2

Дальше — накопители. Посадочных под M.2 у платы аж 3 штуки, все прикрыты радиаторами. И тут хвалю ASUS сразу за пару вещей. Два из трёх посадочных поддерживают накопители от 42 до 110 мм — да, 110, не 80 максимум.

И все три посадочных имеют безвинтовую схему крепления, которая не требует вкручивать радиатор, чтобы фиксировать накопитель на месте. Это настолько обалденно!

И значит, что если вы купили себе жирнющий, скажем, Western Digital Black SN850 какой-нибудь с радиатором от EK, который несъёмный и более крутой, чем радики от ASUS, то вы сможете посадить его в материнку, и он не выпадет.

Верхний слот M.2, кстати, поддерживает только PCIe, зато — версии 4.0, при использовании процессоров Intel 11-го поколения. С десятым будет 3.0. Остальные слоты тянут только 3.0, зато и SATA, и PCIe. Если что, на похожих слотах, но в материнке ASUS TUF Gaming B550, я буду проводить тесты радиатора от be quiet!, так что следите за обновлениями.

Внешний вид и особенности

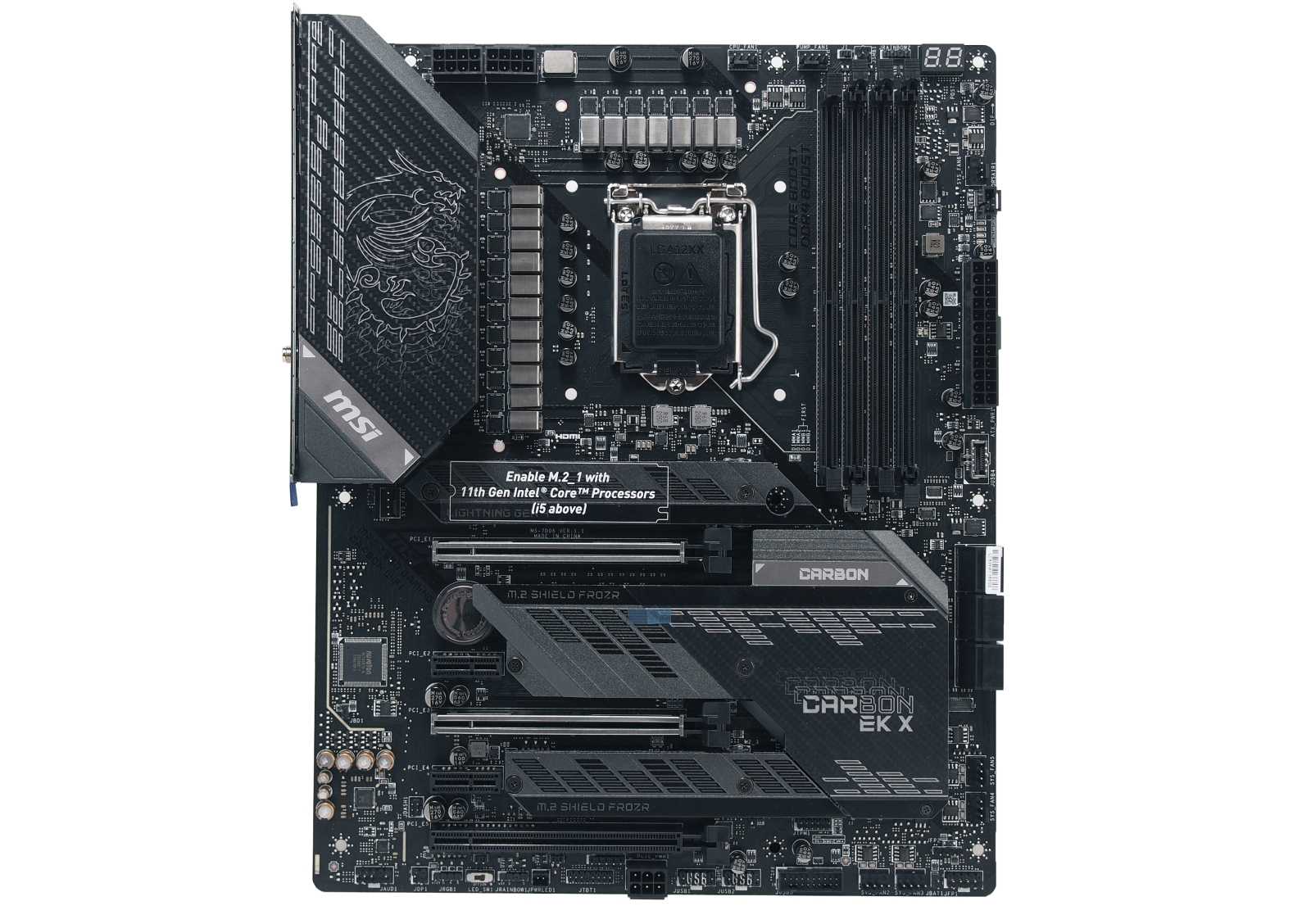

Материнская плата MPG Z590 Carbon EK X выполнена в форм-факторе АТХ с габаритами 305 х 244 мм и девятью точками крепления в корпус системного блока. Решение от MSI использует печатную плату черного цвета. Строгое оформление материнской платы разбавлено стильными рисунками на декоративной накладке тыльных разъемов и радиаторах для М.2 накопителей.

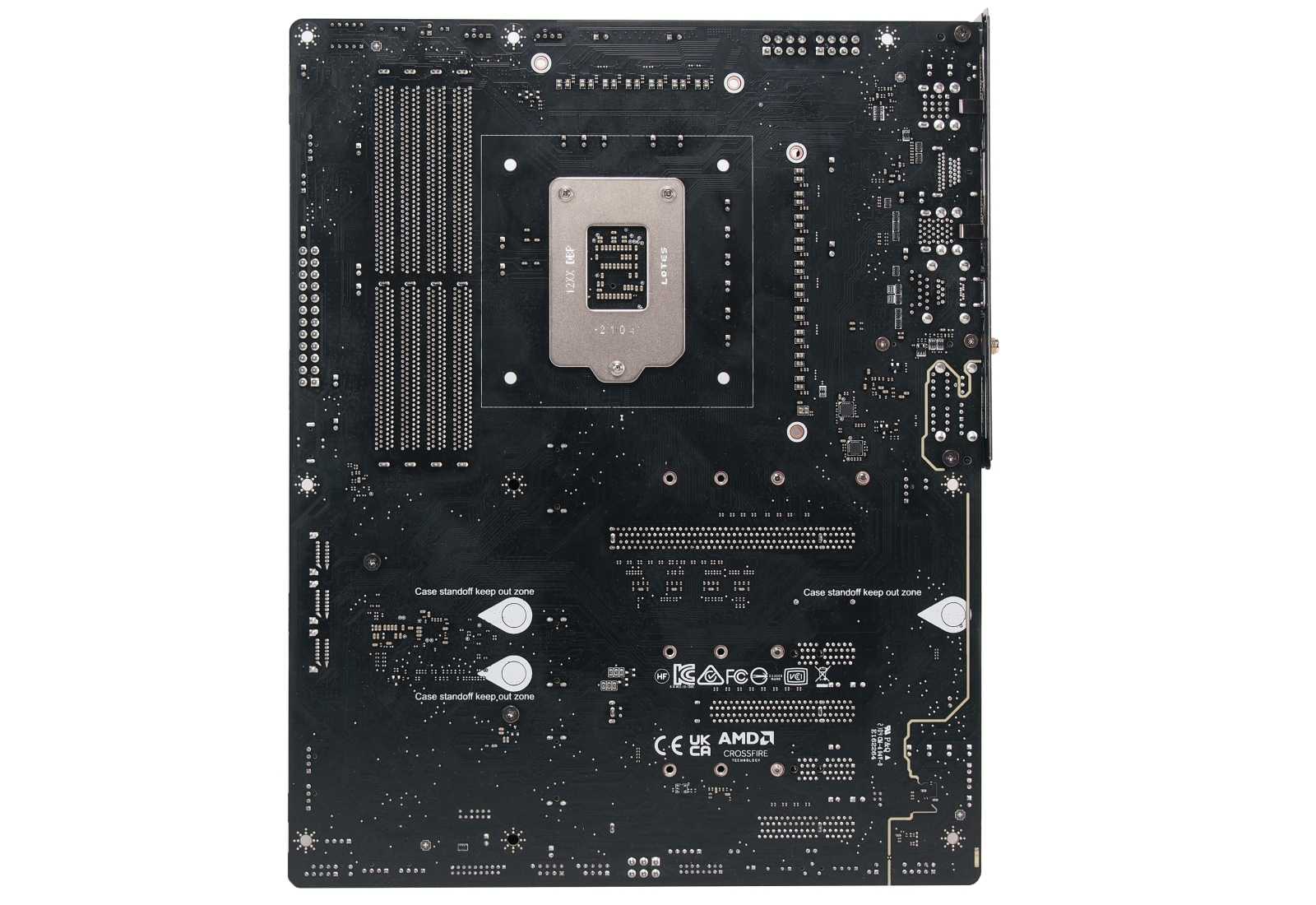

Часть элементной базы нашли свое место на тыльной стороне MPG Z590 Carbon EK X. Для нас же PCB с этой стороны будет интересно при установке моноблока EKWB.

Панель разъемов MPG Z590 Carbon EK X включает в себя:

один HDMI;
один DisplayPort;
четыре USB 2.0;
два USB 3.2 Gen1;
три USB 3.2 Gen2;
один USB 3.2 Gen2 Type-C;
один 2.5-гигабитный LAN;
два гнезда для антенн Wi-Fi;
пять 3.5 мм аудиоконнекторов;
один оптический S/PDIF Out;
кнопку Flash BIOS.

Первое, на что сразу хочется обратить внимание — это мощная система питания MPG Z590 Carbon EK X. Производитель реализовал на данной материнской плате силовую обвязку по формуле 16+1+1, размещенную вокруг процессора по Г-образной форме.

Более пристальное рассмотрение зоны VRM позволило установить, что здесь использованы 75А транзисторные сборки Renesas RAA220075.

Управление системой питания процессора возложено на цифровой ШИМ-контроллер Intersil ISL69269

Для подвода питания процессора на плате распаяно два коннектора 8-пин CPU.

Для установки оперативной памяти MPG Z590 Carbon EK X располагает четырьмя разъемами DIMM DDR4 с поддержкой модулей объемом до 32 Гб. Максимально поддерживаемая частота памяти в случае разгона составляет внушительные 5333 МГц. Дополнительную информативность в диагностике системы на MPG Z590 Carbon EK X привносит дисплей POST-кодов и ряд светодиодов CPU/MEM/VGA/BOOT.

Для установки графических адаптеров и других плат расширений MPG Z590 Carbon EK X предлагает пять соответствующих слотов. Металлизированные слоты PCIe 4.0 x16 получают линии PCI Express напрямую от процессора. Они могут работать в режимах х16+х0 или х8+х8 в зависимости от количества установленных видеокарт. Нижний слот PCIe 3.0 x16 довольствуется лишь четырьмя линиями PCI Express от чипсета Intel Z590. Этот же чипсет отвечает за работу двух слотов расширения PCIe 3.0 x1.

Для охлаждения твердотельных накопителей с разъемом М.2 на MPG Z590 Carbon EK X используются алюминиевые радиаторы с термопрокладками.

Всего на MPG Z590 Carbon EK X распаяно три слота М.2, которые отличаются между собой скоростью передачи данных и типом поддерживаемых устройств.

Верхний слот М.2_1 имеет интерфейс PCIe 4.0 x4, линии PCI Express для которого приходят непосредственно от процессора Gen11. Этот разъем поддерживает только NVMe накопители с допускаемыми размерами 2242/2260/2280 и 22100.

Пара других слотов М.2 обслуживается чипсетом Intel Z590, поэтому их интерфейс передачи данных может быть PCIe 3.0 x4 или SATA в зависимости от типа установленного накопителя.

Также на MPG Z590 Carbon EK X есть шесть классических портов SATA-3 6 Гбит/с, колодки которых распаяны на правом торце материнской платы.

За охлаждение чипсета Intel Z590 отвечает массивный алюминиевый радиатор. Он контактирует с кристаллом набора логики через термопрокладку.

В основе звуковой обвязки MPG Z590 Carbon EK X находится 7.1-канальный аудиоконтроллер Realtek ALC4080. Для обеспечения достойного качества звучания производитель применил здесь японские аудиоконденсаторы, отделив компоненты от основной части платы изолирующим от помех аудиотрактом.

Для увеличения количества периферийных портов игрового ПК на материнской плате присутствует пара колодок для вывода четырех USB 2.0, колодка для вывода двух USB 3.2 Gen1 и порт для вывода USB 3.2 Gen2 Type-C на фронтальную часть корпуса.

В левом нижнем углу MPG Z590 Carbon EK X пользователь обнаружит по одному разъему +12В RGB и +5В RGB для подключения элементов подсветки.

Еще один разъем +5В RGB находится в правом верхнем углу MPG Z590 Carbon EK X. Здесь же присутствует фирменный 3-пин коннектор для Corsair RGB-подсветки.

Для подключения корпусных вентиляторов и систем охлаждения MPG Z590 Carbon EK X предлагает восемь разъемов 4-пин PWM. Три таких разъема находятся в правом верхнем и четыре — в нижнем правом углу материнской платы. Еще один 4-пин PWM нашел свое место слева от первого разъема М.2 для твердотельных накопителей.
