Обзор и тестирование материнской платы asus tuf gaming x570-plus (wi-fi)

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Gaming X570-Plus Wi-Fi)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF B550M-Plus Gaming Wi-Fi)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Gaming X570-Plus Wi-Fi)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF B550M-Plus Gaming Wi-Fi)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Gaming X570-Plus Wi-Fi)

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF B550M-Plus Gaming Wi-Fi)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Gaming X570-Plus Wi-Fi)

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF B550M-Plus Gaming Wi-Fi)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Gaming X570-Plus Wi-Fi)

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF B550M-Plus Gaming Wi-Fi)

Неизвестно. Помогите нам, предложите стоимость. (Asus TUF Gaming X570-Plus Wi-Fi)

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Технические характеристики

Производитель	ASUS
Модель	TUF GAMING X570-PLUS (WI-FI)
Системная логика	AMD X570
Сокет	AM4
Поддерживаемые процессоры	AMD Ryzen 2-е и 3-е поколение / 2-е и 1-е поколение Ryzen с графикой Radeon Vega
Поддерживаемая память	3-е поколение AMD Ryzen 4 x DIMM, Max. 128 Гб, DDR4 4400 (O.C) / 3466 (O.C.) / 3400 (O.C.) / 3200 (O.C.) / 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 / 2400 / 2133 МГц; 2-е поколение AMD Ryzen 4 x DIMM, Max. 128 Гб, DDR4 3600 (O.C.) / 3466 (O.C.) / 3400 (O.C.) / 3200 (O.C.) / 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 / 2400 / 2133 МГц; 2-е и 1-е поколение AMD Ryzen с графикой Radeon Vega 4 x DIMM, Max. 128Гб, DDR4 3200 (O.C.) / 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 / 2400 / 2133 МГц.
Слоты расширения	3-е поколение AMD Ryzen 1 x PCIe 4.0 x16 (x16 mode) 2-е поколение AMD Ryzen 1 x PCIe 3.0 x16 (x16 mode) 2-е и 1-е поколение AMD Ryzen с графикой Radeon Vega 1 x PCIe 3.0/2.0 x16 (x8 mode) AMD X570 1 x PCIe 4.0 x16 (max at x4 mode) 2 x PCIe 4.0 x1
Дисковая подсистема	3-е поколение AMD Ryzen: 1 x M.2 2242 / 2260 / 2280 / 22110 (PCIE 4.0 x4 или SATA); 2-е поколение AMD Ryzen: 1 x M.2 2242 / 2260 / 2280 / 22110 (PCIE 3.0 x4 или SATA) AMD X570: 1 x M.2 Socket 3 2242 / 2260 / 2280 / 22110 (PCIE 4.0 x4 или SATA)8 x SATA 6 Гбит/сек; Raid 0, 1, 10
LAN	Realtek L8200A
Звуковая подсистема	Realtek ALC S1200A
Форм фактор	ATX, 305 x 244 мм

Технологии ASUS TUF Gaming X570-Plus (Wi-Fi)

Надёжность ASUS TUF

Материнские платы ASUS TUF стали известны благодаря своей несравненной надёжности. Такие платы могут стабильно работать в режиме 24/7 даже с разогнанными компонентами. Что же касается именно ASUS TUF Gaming X570-Plus (Wi-Fi), то её надёжность подтверждена сертификатом о прохождении военный тестов армии США. Сертификат можно найти в коробке с каждой материнской платой.

TUF Gaming Alliance

Плата ASUS TUF Gaming X570-Plus (Wi-Fi) входит в TUF Gaming Alliance – объединение компаний, производящих компьютерное железо. Если у системы охлаждения, корпуса, кулера, блока питания или любого другого устройства есть маркировка TUF Gaming Alliance, это значит, что оно не только будет без проблем работать в сочетании с аналогичной матплатой но и не будет выделяться визуально. А всё потому, что устройства из TUF Gaming Alliance выполнены в схожем дизайне. Поэтому из них можно собрать красивый и надёжный игровой ПК.

Упаковка, комплект поставки

Плата упакована в привычную квадратную коробку с откидывающейся крышкой и логотипом ASUS TUF на лицевой стороне. Также здесь нарисована сама плата и указаны её основные особенности. На обратной стороне коробки по традиции указаны технические характеристики платы

Комплект поставки стандартный для матплат серии ASUS TUF. Внутри коробки, кроме самой платы находится инструкция, несколько наклеек, антенны Wi-Fi, шлейфы SATA и бэкплейт. И конечно же, сертификат о прохождении тестов, с указанием, какие именно тесты были успешно пройдены.

Внешний вид ASUS TUF Gaming X570-Plus (Wi-Fi)

Чёрный текстолит ASUS TUF Gaming X570-Plus (Wi-Fi) украшен белыми и оранжевыми вставками, поэтому плата будет выгодно смотреться в корпусе с прозрачной дверец. Её форм-фактор – стандартный ATX, а габариты составляют 305х244 мм.

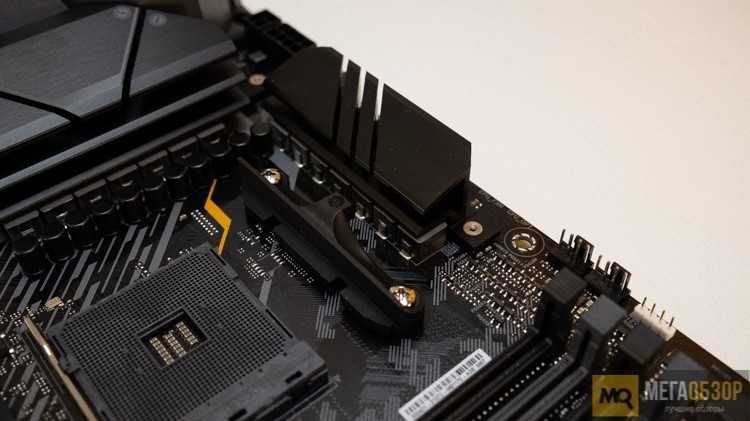

Процессоры AMD Ryzen 3-го поколения требуют серьёзного подхода к подсистеме питания, поэтому у платы насчитывает 4 утроенных фазы для питания процессора (итого 12 фаз) и две фазы для питания оперативной памяти. За работу силовых микросхем (объединённых драйверов и мосфетов) SiC639 отвечает контроллер ASP1106GGQW. Для надёжности ферритовые катушки и силовые микросхемы закрыты большими радиаторами.

К сокету AM4 можно подлечить процессоры AMD Ryzen 2-го и третьего поколений. К сожалению, процессоры Ryzen 1-го поколения чипсетом не поддерживаются. Зато заявлена поддержка CPU Ryzen со встроенной графикой Vega первого и второго поколения.

Для питания процессора доступны два разъёма: 8- и 4-контактные, с технологией PROCOOL. Это значит, что их усиленные металлические контакты лучше справятся с высокими мощностями, на которые рассчитаны новые процессоры AMD Ryzen, да и сами разъёмы будут меньше нагреваться.

Для установки оперативной памяти предназначено 4 слота. Её максимальный объём составляет 128 Гбайт, а вот скорость будет зависеть от установленного процессора. CPU Ryzen 3-го поколения позволит запускать память с максимальной скоростью 4 400 МГц, а вот Райзен второго поколения снизит максимальную скорость до 3 600 МГц. Впрочем, самая низкая из максимально-возможных скоростей работы памяти будет при использовании процессоров с графикой Vega. В таком случае она упадёт до 3 200 МГц.

Скорость передачи данных первого разъёма PCIe x16 также зависит от процессора. При установке свежего CPU Ryzen 3-го поколения этот порт будет работать в режиме PCIe 4.0, а при установке CPU предыдущего поколения Ryzen, порт переключится в режим PCIe 3.0. Установка процессора Ryzen с графикой Vega (первого или второго поколения) уменьшит количество линий PCIe до 8 вместо 16. Работать они будут по протоколу PCIe 3.0.

За второй разъём PCIe 4.0 x16 отвечает чипсет, поэтому он всегда он всегда будет работать в режиме PCIe 4.0 x8. Два оставшихся разъёма PCIe x1 также контролируются чипсетом и работают в режиме PCIe 4.0.

Для жёстких диском и 2,5-дюймовых SSD-накопителей доступны 8 портов SATA III, управляющихся чипсетом. А вот скорость доступа первого порта M.2, как и в случае с первым портом PCIe x16 зависит от процессора. Самый новый CPU AMD Ryzen 3-го поколения позволит ему работать в режиме PCIe 4.0 x4, а процессор Ryzen второго поколения – только в режиме PCIe 3.0 x4. Второй разъём M.2 контролируется чипсетом и всегда работает в режиме PCIe 4.0 x4. Режим SATA III доступен для двух портов M.2, вне зависимости от установленного CPU, а максимальная длинна подключаемых накопителей составляет 110 мм.

Встроенная аудиокарта также получила дополнительную защиту. Её электронные компоненты экоранированы от основной части платы, а 8-канальный аудиокодек Realtek ALC S1200A получил дополнительный металлический экран.

На панели ввода-вывода платы находятся следующие разъёмы:

1x PS/2 для клавиатуры и мыши
4х USB 3.2 Gen 1 (5 Гбит/сек)
2x USB 3.2 Gen 2 (10 Гбит/сек)
1x USB 3.2 Gen 2 (Type-C)
1x DisplayPort
1x HDMI
1x Ethernet (1 Гбит/сек)
5x Аудиоразъёмы 3,5-мм
1x Оптический выход S/PDIF

БИОС

Для тех, кто знаком хоть с одной материнской платой ASUS – дизайн BIOS окажется таким же привычным и знакомым, как и цветовая гамма коробки. На черно-синем фоне белым шрифтом выделены группы настроек, а остальные строки подсвечиваются белым. Вкладка Main содержит информацию о сборке, а также настройки даты и времени.

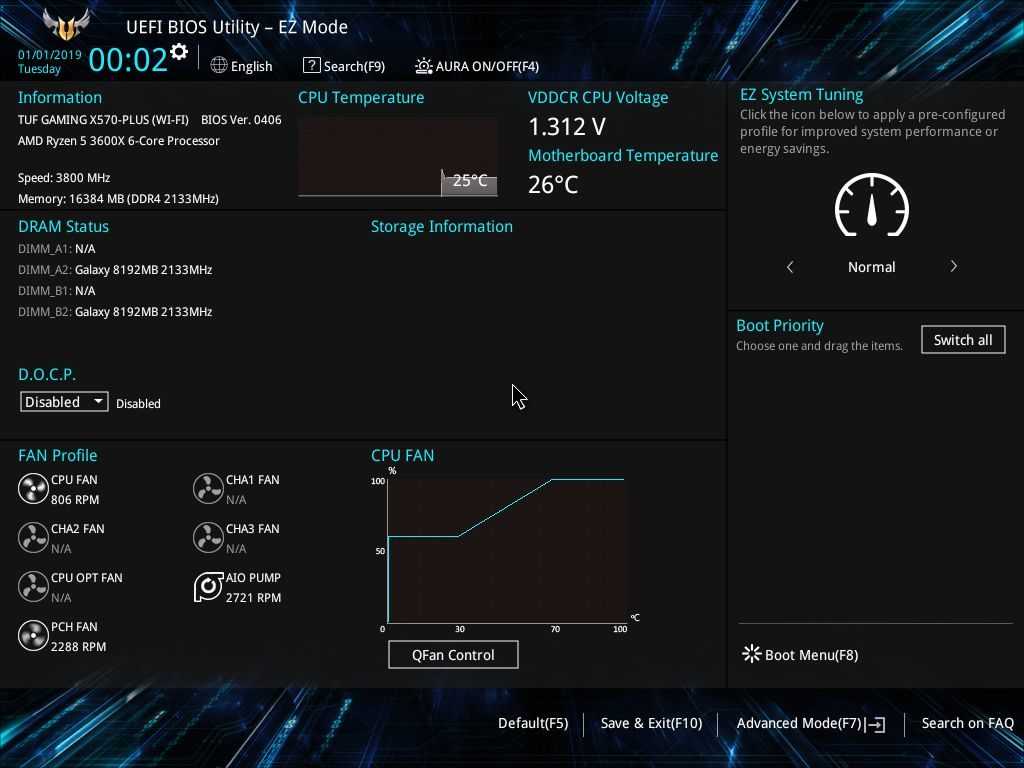

Традиционно, ASUS TUF GAMING X570-PLUS (WI-FI) обладает несколькими режимами настройки системы. В частности, в окне UEFI BIOS – EzMode пользователи могут провести быструю настройку системы, настроив ее производительность в соответствии с поставленными задачами. Для этого в распоряжении пользователей оказываются режим XMP, а также утилиты Ez Tuning Wizard и Q-Fan Control.

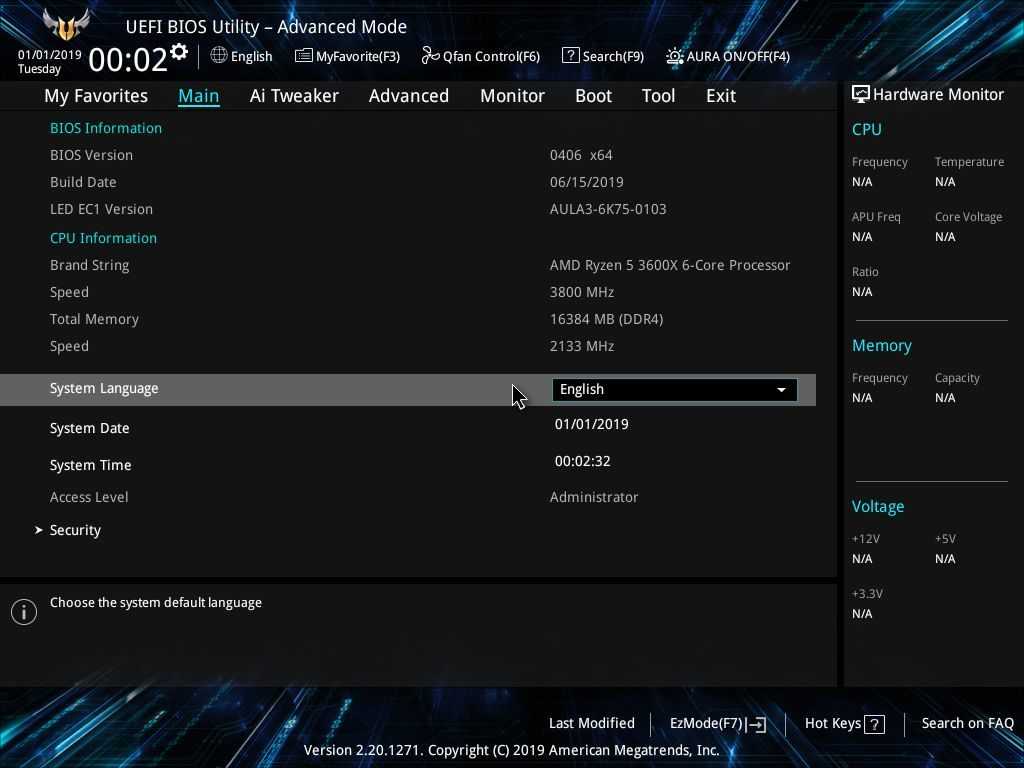

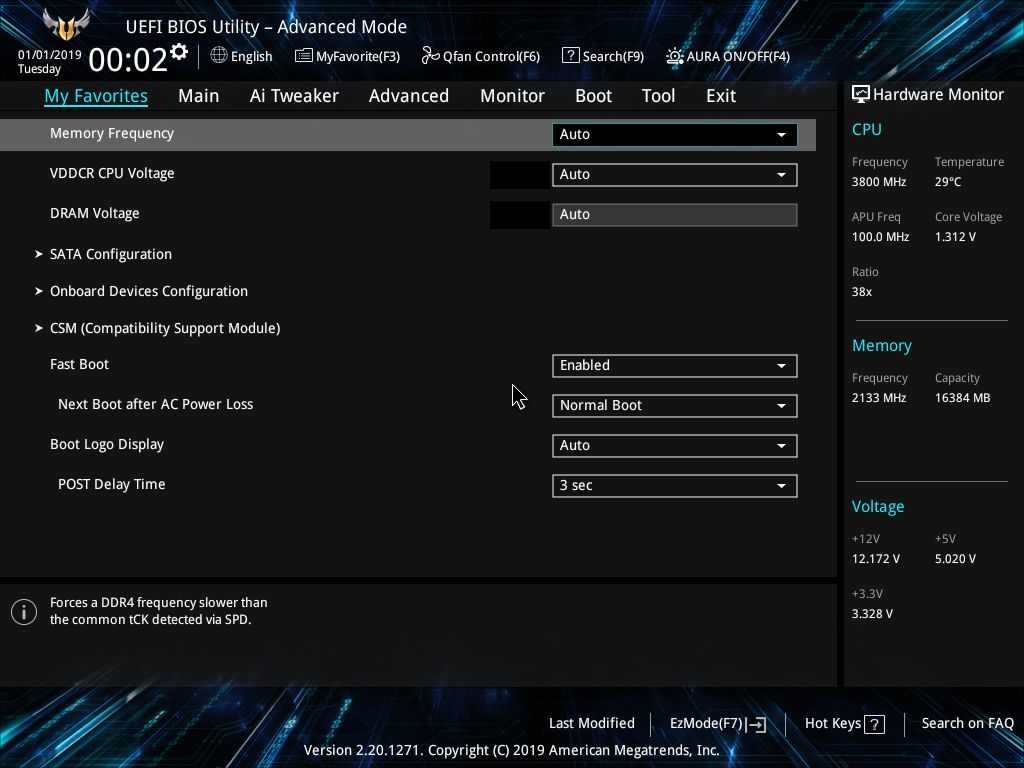

Активировав режим Advanced Mode, пользователи получают расширенное меню настроек системы со всеми сопутствующими преимуществами. Например, добавление приоритетных пунктов настройки в избранное, что существенно упрощает доступ.

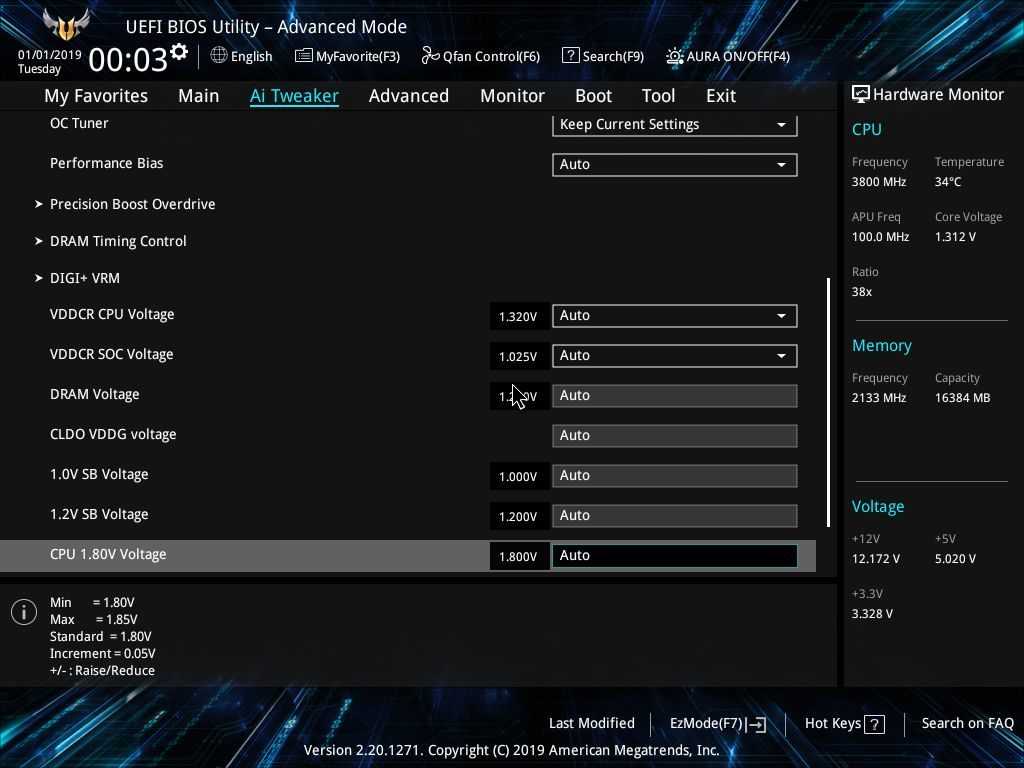

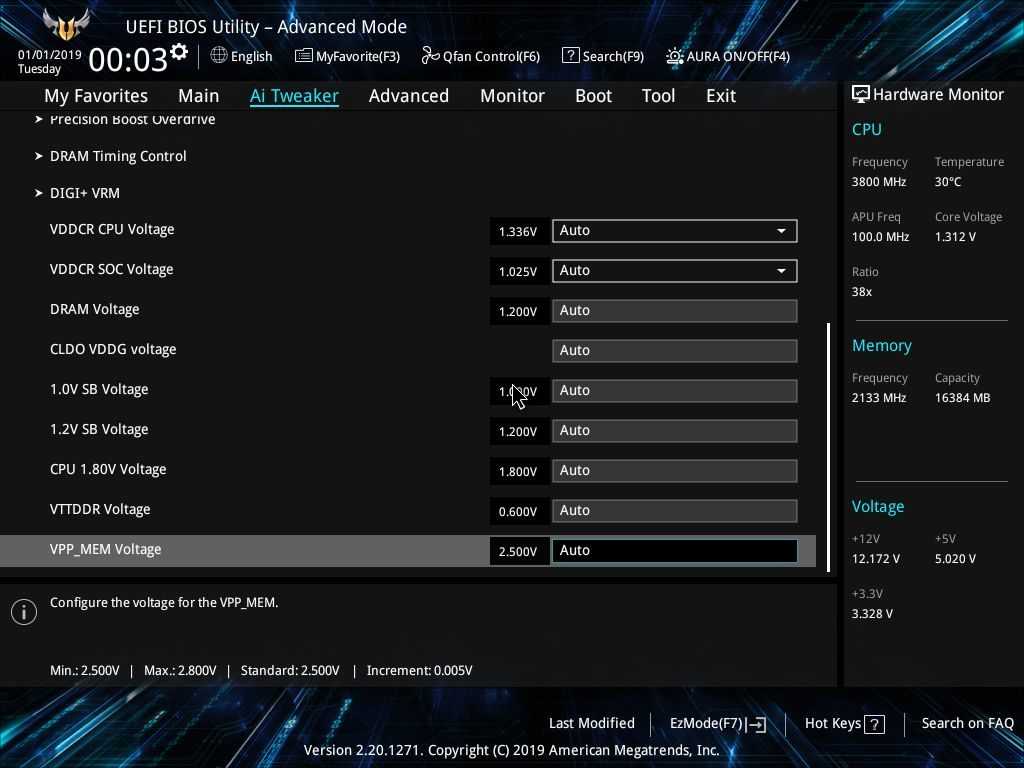

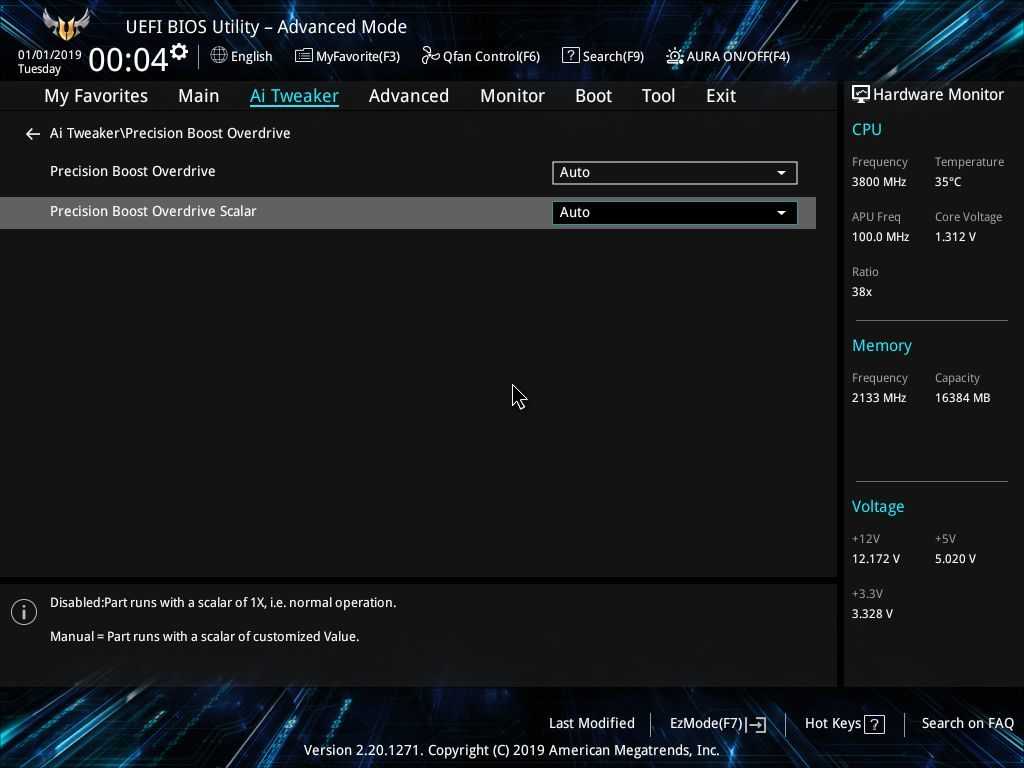

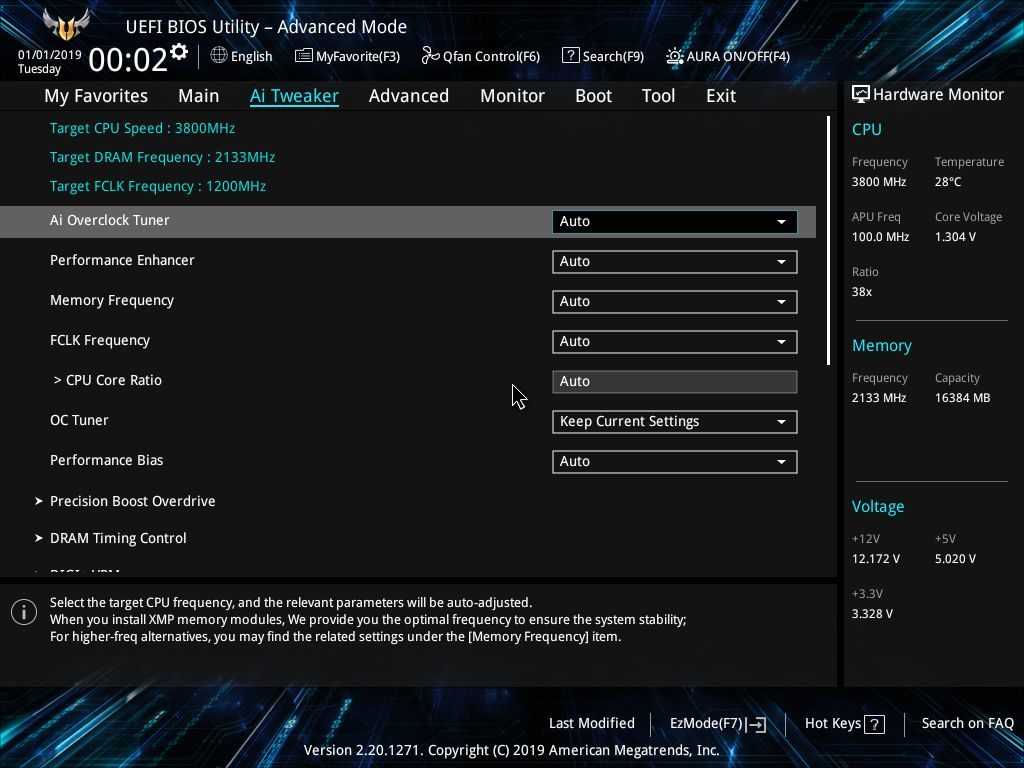

Вкладка AiTweaker объединяет все настройки системы, связанные с питанием, производительностью, охлаждением, и разгоном. Здесь пользователь может изменить рабочую частоту процессора, вольтаж, частоту, питание, и тайминги памяти, настроить режим работы вентиляторов, что позволяет гибко настраивать производительность всей системы.

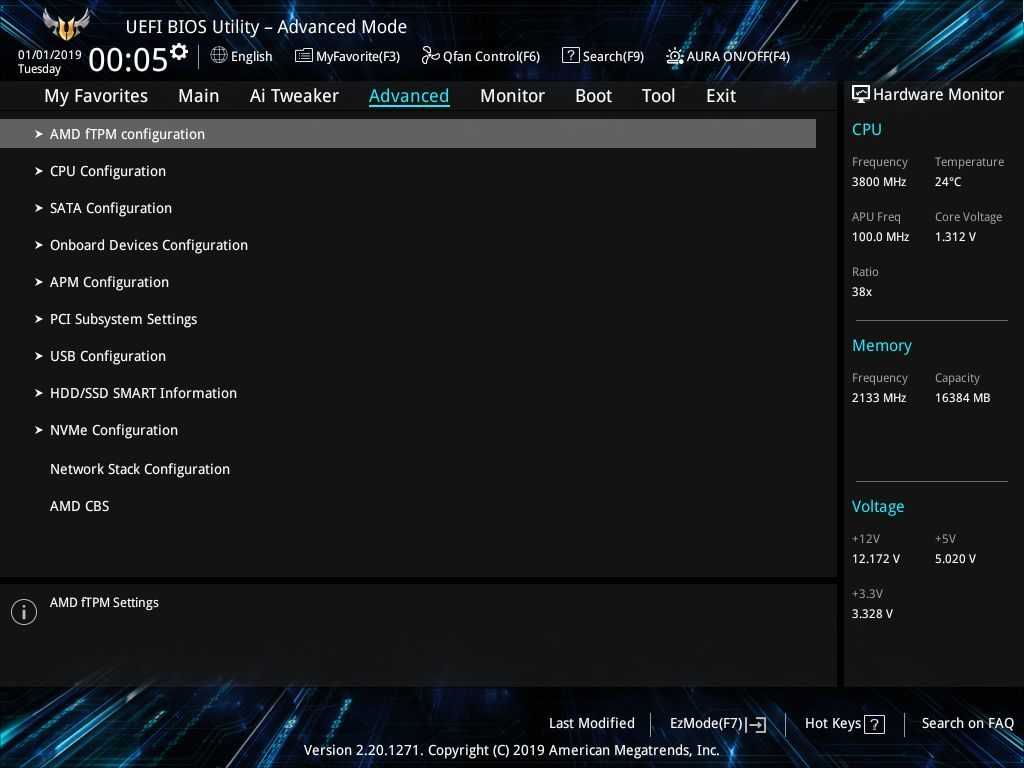

Вкладка ADVANCED включает в себя настройки всех периферийных устройств.

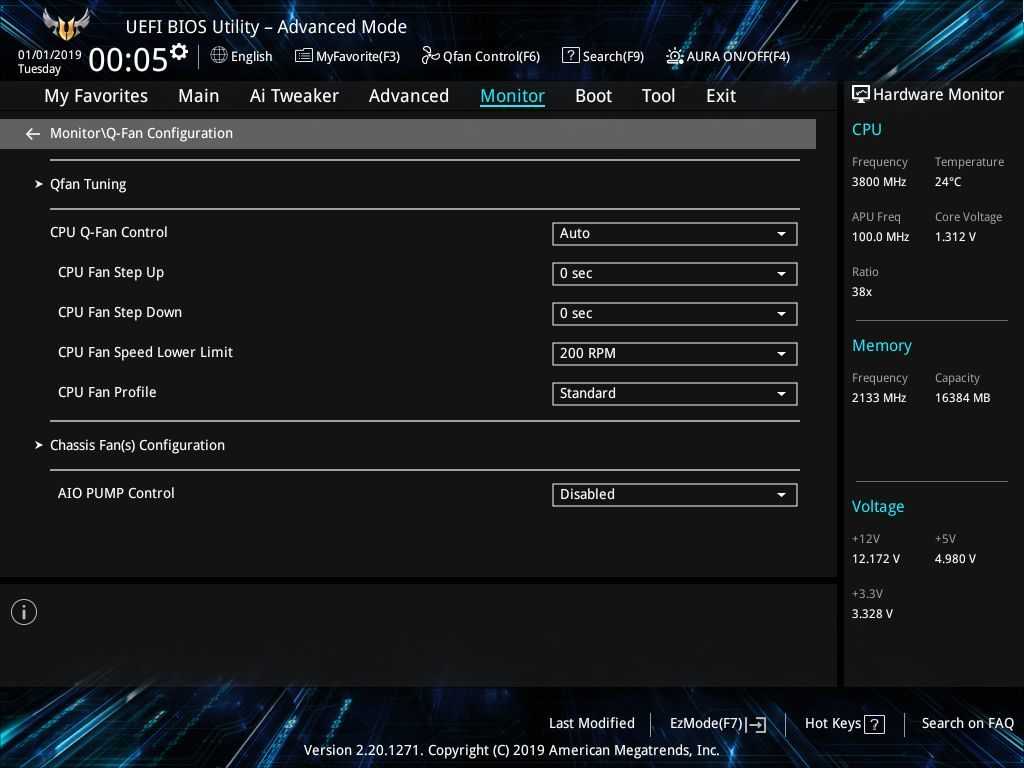

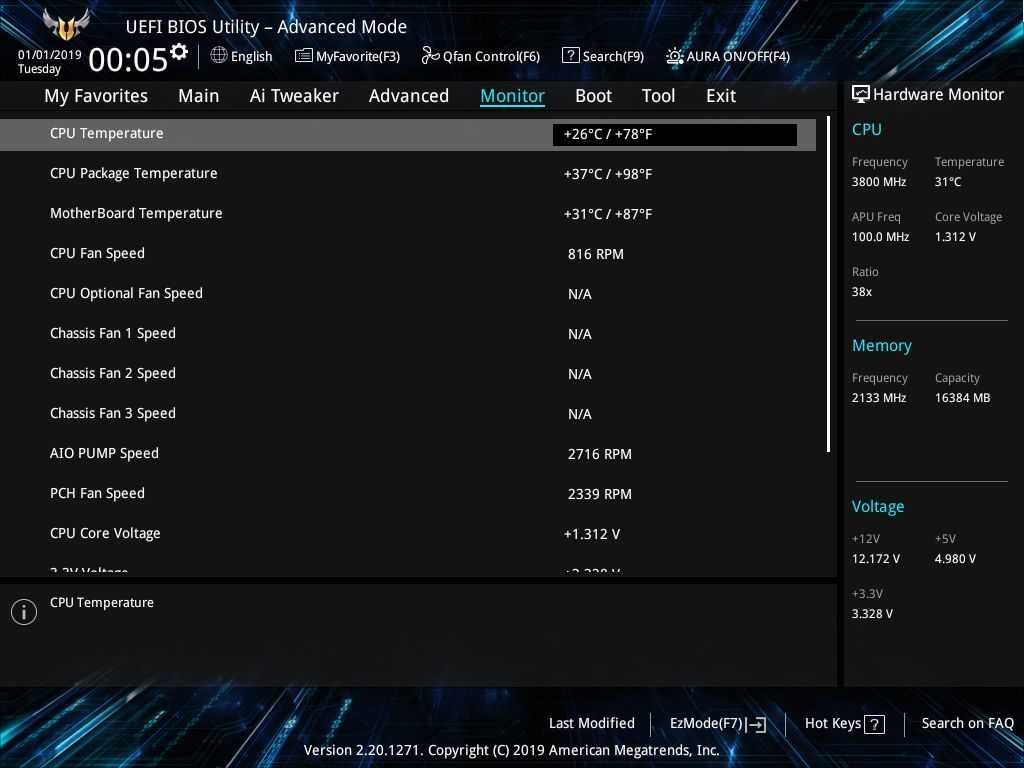

Пункт Monitor отведен под показания всех датчиков используемых в сборке — температуры, напряжения, оборотов вентиляторов.

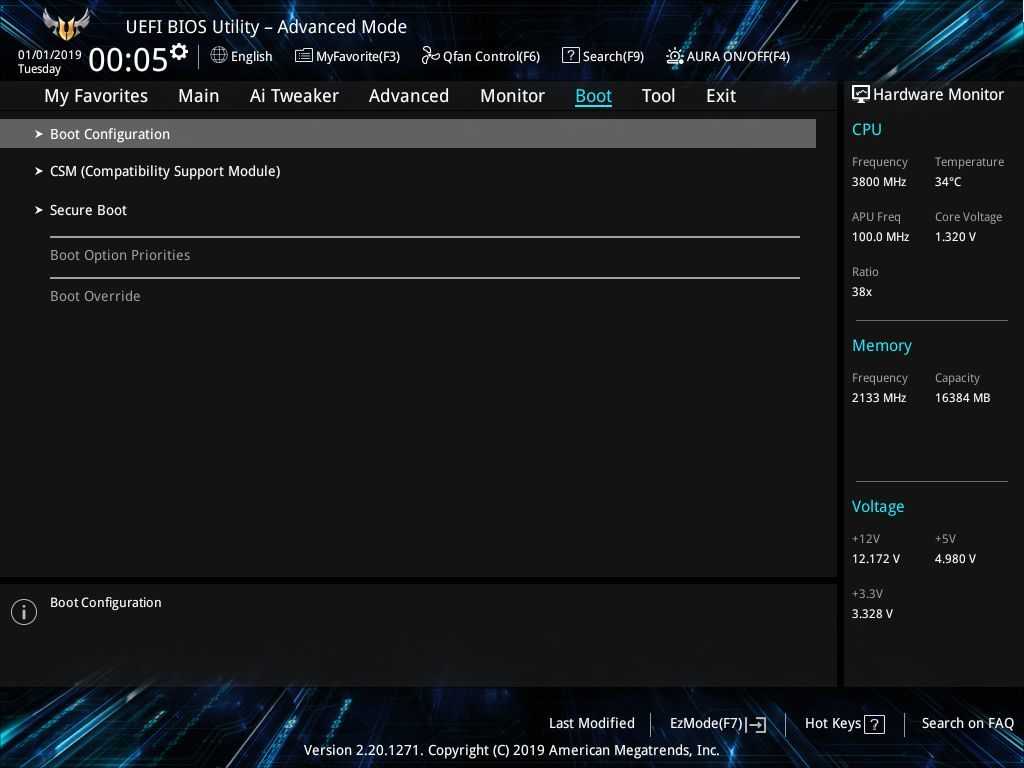

На вкладке Boot расположены настройки загрузки устройств, а также порядок загрузки при включении системы.

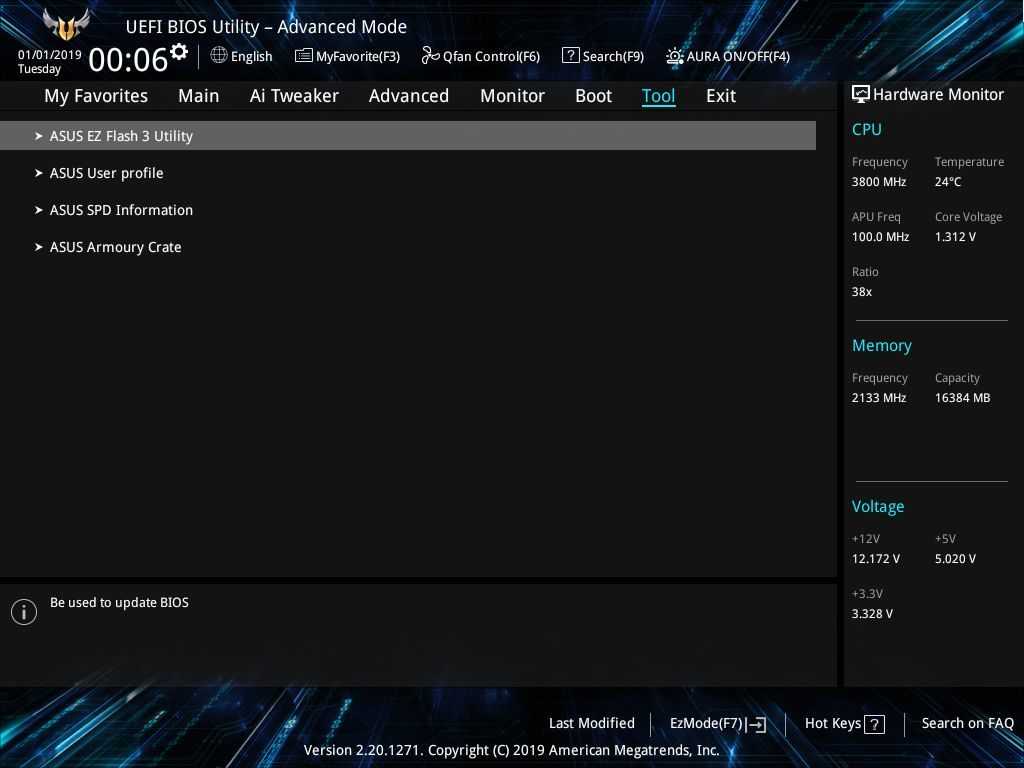

Вкладка Tool позволяет обновить версию BIOS и настроить профили режимов ОС для быстрого запуска.

Наконец, вкладка Выход предлагает несколько вариантов действий со всеми измененными настройками.

Память

1.Поддержка RAID 1
Asus TUF B550M-Plus Gaming Wi-Fi

Asus TUF Gaming X570-Plus Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
Asus TUF B550M-Plus Gaming Wi-Fi

Asus TUF Gaming X570-Plus Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
Asus TUF B550M-Plus Gaming Wi-Fi

Asus TUF Gaming X570-Plus Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
Asus TUF B550M-Plus Gaming Wi-Fi

Asus TUF Gaming X570-Plus Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
Asus TUF B550M-Plus Gaming Wi-Fi

Asus TUF Gaming X570-Plus Wi-Fi

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Заключение

Подводя итоги к протестированной нами материнской плате ASUS TUF GAMING X570-PLUS (WI-FI), мы можем сказать следующее. Данная модель является одной из самых доступных материнских плат на базе нового топового чипсета AMD X570. Поэтому, если вы ищете себе именно эту платформу, то данное решение может стать для вас одним из самых разумных. За скромные по нынешним меркам 250 долларов, данная плата может предложить вам не только хорошие комплектующие, богатые возможности по разгону процессора и оперативной памяти, но и встроенный Wi-Fi модуль, красивый дизайн и большое количество фирменных защитных технологий.
Материнская плата ASUS TUF GAMING X570-PLUS (WI-FI) легко справилась с разгоном нашего тестового процессора и оперативной памяти. Ведь от увеличения производительности подсистемы памяти существенно вырастает и производительность всей системы.
При этом ASUS TUF GAMING X570-PLUS (WI-FI) оказалось довольно холодной. Её компоненты, во время тестирования, не нагревались до температур выше 50 градусов Цельсия, а 40 мм вентилятор, которого все так боялись перед официальным анонсом, оказался довольно тихим.
Ну и наконец, ко всему тому, что мы перечислили выше, вы получите хороший аудиокодек и два высокоскоростных порта M.2, один из которых оснащен собственным радиатором.
Всё это позволяет нам смело рекомендовать материнскую плату ASUS TUF GAMING X570-PLUS (WI-FI) к приобретению и присудить ей награду «ТЕХРекомендует».
