Asus sabertooth z170 s

Память

1.Поддержка RAID 1

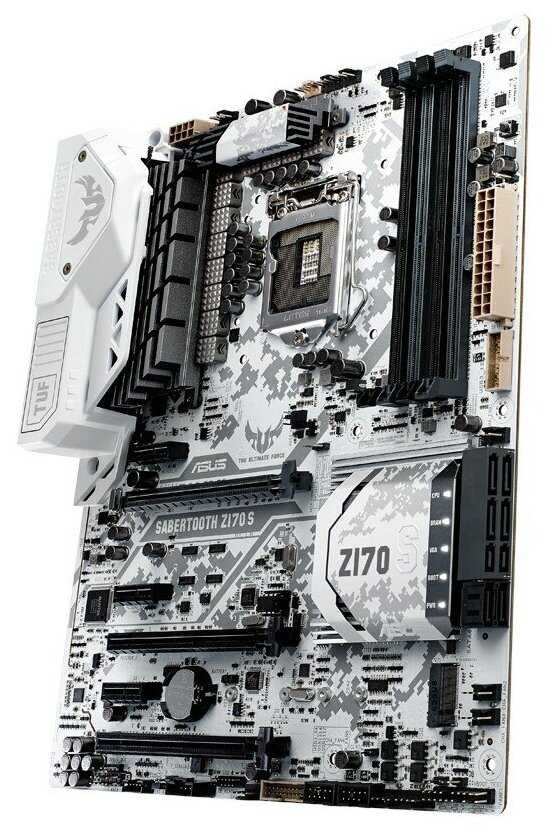

Asus Sabertooth Z170 S

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
Asus Sabertooth Z170 S

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
Asus Sabertooth Z170 S

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
Asus Sabertooth Z170 S

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
Asus Sabertooth Z170 S

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость.

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость.

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость.

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Возможности биос

В этой части обзора пришло время уделить внимание биосу материнской платы, а именно показать основные настройки. Основное меню биоса отображает главную информацию о системе

Основное меню биоса отображает главную информацию о системе.

Материнская плата ASUS Sabertooth Z87 имеет продвинутый мониторинг и управление вентиляторами. И хотя в тестовой системе стоит всего лишь один работающий на процессоре кулер, следующий скриншот наглядно показывает возможности управления вентиляторами, подключенными к различным коннекторам на материнской плате.

Вкладка My Favorites.

Вкладка Main.

Вкладка Extreme Tweaker.

Вкладка Advanced.

Вкладка Monitor.

Вкладка Boot.

Вкладка Tool.

Помимо всего этого биос материнской платы после изменения настроек при попытке выхода из меню выдает полезное и информативное сообщение со списков измененных параметров.

Биос ASUS Sabertooth Z87 позволяет также создавать текстовые записи, которые затем можно сохранить на USB-носитель или жесткий диск с файловой системой FAT.

Также хотелось бы пару слов сказать о поддерживаемых режимах работы оперативной памяти в биосе материнской платы ASUS Sabertooth Z87. Пользователю доступны настройки от DDR3-800MHz до DDR3-3200MHz.

Комплект поставки

ASUS SABERTOOTH Z170 Mark 1 поставляется в коробке средних габаритов, которая оформлена в привычном военизированном стиле серии TUF.

Комплект ожидаемо расширен. С платой предлагается подробное руководство, диск с драйверами, 4 интерфейсных кабеля SATA, целый набор заглушек для всех внешних и большинства внутренних портов для защиты от пыли, три внешних термодатчика, модуль-переходник ASUS HYPER M.2 x4 Mini, гибкий SLI-мостик, пластиковая рама для удобной установки процессора, панель Q-Connector, пара дополнительных вентиляторов (40 мм и 35 мм) и набор винтов для их крепления.

Также в поставку включена панель на заднюю стенку корпуса, набор наклеек с логотипом серии и сертификат соответствия компонентов платы различным стандартам качества.

Разъёмы

1.Порты USB 3.2 Gen 1 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 1, которые можно добавить с помощью разъемов USB на материнской плате.

2.Порты USB 3.2 Gen 2 (через расширение)

Неизвестно. Помогите нам, предложите стоимость.

Количество портов USB 3.2 Gen 2, которые можно добавить с помощью разъемов USB на материнской плате.

3.порты USB 2.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

4.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

5.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

6.порты USB 3.0 (транзитные расширители)

7.M.2 разъемов

Неизвестно. Помогите нам, предложите стоимость.

M.2 это интерфейс, используемый для подключения различных устройств, главным образом запоминающих устройств, таких как SSD формата M.2. Он является ревизией mSATA и поддерживает гораздо более высокие скорости обмена данными.

8.Есть разъём TPM
Asus Sabertooth Z170 S

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.разъемы U.2

Неизвестно. Помогите нам, предложите стоимость.

U.2 это интерфейс, используемый для подключения устройств различных типов, главным образом запоминающих устройств. По производительности он равен M.2, но U.2 SSD диски изготавливаются в формате обычных 2.5″ SATA дисков, и из-за этого они поддерживают гораздо большие объемы, чем диски mSATA.

Технические характеристики

Процессор	Intel Socket 1150 for 4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors
Чипсет	Intel Z87
Оперативная память	4 x DIMM, Max. 32GB, DDR3 1866/1600/1333 MHz Non-ECC, Un-buffered MemoryDual Channel Memory ArchitectureSupports Intel Extreme Memory Profile (XMP)
Поддержка технологий Multi-GPU	Supports NVIDIA Quad-GPU SLI TechnologySupports AMD Quad-GPU CrossFireX Technology
Слоты расширения	2 x PCIe 3.0/2.0 x16 (x16 or dual x8)1 x PCIe 2.0 x16 (x4 mode, black)3 x PCIe x1
Хранилище данных	Intel Z87 chipset :6 x SATA 6Gb/s port(s), brownSupport Raid 0, 1, 5, 10Supports Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect TechnologyASMedia ASM1061 controller :2 x SATA 6Gb/s port(s), beigeASMedia ASM1061 controller :2 x eSATA 6Gb/s port(s), red
Локальная сеть	Intel I217V, 1 x Gigabit LAN Controller(s)
Порты USB	Intel Z87 chipset :6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board)Intel Z87 chipset :8 x USB 2.0/1.1 port(s) (4 at back panel, black, 4 at mid-board)
Разгонные функции	TUF ENGINE! Power Design :- 8 +2 Digital Phase Power Design- TUF Components (Alloy choke, Ti-Cap. & MOSFET; certified by military-standard)Ultimate COOL! Thermal Solution :- TUF Thermal Armor with Flow Valve- TUF Thermal Radar 2Safe & Stable! Guardian Angel :- Dust Defender- TUF Fortifier
Разъемы на задней панели	1 x DisplayPort1 x HDMI2 x eSATA 6Gb/s1 x LAN (RJ45) port(s)4 x USB 3.0 (blue)4 x USB 2.01 x Optical S/PDIF out6 x Audio jack(s)1 x USB BIOS Flashback Button(s)
Разъeмы на плате	1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)1 x TPM header8 x SATA 6Gb/s connector(s)1 x CPU Fan connector(s) (1 x 4 -pin)1 x CPU OPT Fan connector(s) (1 x 4 -pin)4 x Chassis Fan connector(s) (4 x 4 -pin)2 x Assistant Fan connector(s) (2 x 3 -pin)1 x S/PDIF out header(s)1 x 24-pin EATX Power connector(s)1 x 8-pin ATX 12V Power connector(s)1 x Front panel connector(s)1 x Front panel audio connector(s) (AAFP)1 x DirectKey Button(s)1 x DRCT header(s)1 x MemOK! button(s)3 x Thermal sensor connector(s)1 x Clear CMOS jumper(s)
BIOS	64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS
Форм-фактор	ATX Form Factor12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Особенности выбора плат Asus

Причиной, по которой многие пользователи останавливают своё внимание именно на Asus, является высокое качество его продукции. Ведь, хотя конкретного лидера среди различных брендов нет, этого китайского производителя материнских плат (и множества других комплектующих для ПК) вполне можно отнести к числу лучших

А, уже остановив свой выбор на этой марке, рассматривают другие характеристики, которые тоже могут оказаться важными для пользователя.

Форм-фактор платы

Правильно выбранный форм-фактор позволяет решить сразу несколько проблем:

поместить системную плату внутрь корпуса соответствующего размера (например, для компактного ПК подойдёт только Micro-ATX);
оставить больше возможностей для апгрейда системного блока. Как правило, у форм-фактора ATX 4 слота для памяти, тогда как у урезанной, но более компактной версии – только 2;
цена. Меньшая функциональность Micro-ATX обеспечивает и снижение стоимости.

Для компьютера, на котором предполагается только работать, можно выбрать компактную системную плату, независимо от размеров самого блока.

Для игрового ПК лучшим вариантом станет форм-фактор ATX. Кроме возможности установки дополнительной памяти и увеличенного количества слотов, такая плата, благодаря большим размерам, ещё и сможет упростить установку и отключение комплектующих.

Внутренние и внешние разъёмы

Выбор платы по количеству и типу внешних и внутренних разъёмов мог быть важным при покупке бюджетных деталей стоимостью меньше 3000 руб. и выпускаемых для офисных компьютеров. Современные «материнки» уже укомплектованы достаточным количеством портов и даже слотами PCI-Express 3.0. И выбирать следует разве что в таких ситуациях:

если предполагается установка сразу 2 или 3 видеокарт;
при необходимости подключать большое количество периферийных устройств (мышь, камера, принтер, клавиатура, Wi-Fi адаптер) через слоты USB;
когда планируется использование многоканальной акустики, для которой требуется две пары аудиоразъёмов.

В каждом из этих случаев стоит обратить внимание на материнскую плату Asus с соответствующими характеристиками – двумя слотами для видеокарт (третья будет встроенной), большим количеством USB-портов и дополнительным комплектом аудио входов. Иногда не помешает иметь и дополнительный сетевой разъём для подключения кабеля – особенно, если речь идёт о необходимости повысить надёжность работы в сети путём подключения сразу к 2 провайдерам Интернета

Выбор чипсета

Самыми популярными вариантами процессоров для системных плат Asus являются:

чипсеты для слота LGA 1151, выпускаемые брендом Intel;
продукция нескольких компаний, работающих под маркой AMD.

У каждого из этих процессоров есть свои преимущества. У AMD – сравнительно низкая стоимость и высокое энергопотребление. У Intel – высокая цена и возможность работы с памятью DDR4. Хотя последние версии чипсетов AMD (AM4) тоже поддерживают новый формат ОЗУ.

UEFI и программное обеспечение

Оболочка UEFI встречает брутальным металлическим фоном с эффектными потертостями. Внешний вид стилизован и выполнен в духе милитаристской TUF.

Разнообразие настроек чуть поменьше, чем в случае с платами энтузиастской серии ROG, но это только если сравнивать с топовыми устройствами этой линейки. В целом же доступных параметров более, чем достаточно для настройки платформы. Из ключевых параметров отметим, что напряжение питания на вычислителях CPU можно регулировать в пределах 0,8–1,7 В, при этом в режиме приращения доступен диапазон ±0,005 –0,635 В с шагом 0,005 В. Вольтаж на памяти изменяется в диапазоне 1,0–2,0 В.

В случае с платами TUF производитель не делает особый акцент на оверклокерских способностях устройств, но надлежащие эксперименты для экспресс-тестирования на этих платах все же есть. Самый простой способ ускорить платформу – использовать возможности TurboV Processing Unit (TPU).

При использовании предлагаемого режима TPU I, процессор Core i7-6700K получал рабочую формулу 43-42-41-41. Работая на 4300 МГц при нагрузке на одно ядро и снижая частоту до 4100 МГц, если задействовались 3 или 4 вычислительных блока. Напряжение питания при этом увеличивалось до 1,3 В. Для такого режима особых требований к охладителю нет. Наверняка справится даже недорогой воздушный кулер. Напомним, что в комплекте с чипами серии «К» не поставляется базовый охладитель, потому, держа в уме возможность разгона, лучше подобрать не самую тривиальную модель.

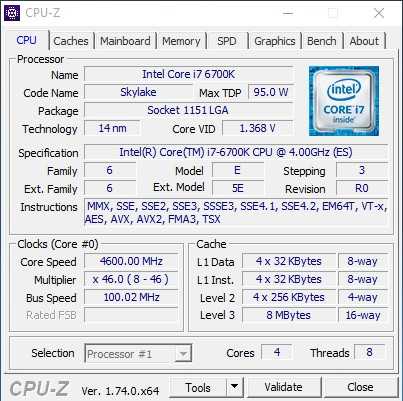

Режим TPU II позволяет выжать из процессора 4600 МГц при 1,365 В. До указанной частоты процессор форсируется вне зависимости от характера нагрузки. При этом энергосберегающие механизмы остаются активны, потому в режиме покоя чип, как и положено, сбрасывает частоту до 800 МГц.

В ручном режиме также удается без особых сложностей добиться стабильной работы на 4600 МГц при 1,36 В. То есть, в данном случае на «автомате» получаем практически те же результаты.

Тестовый комплект памяти DDR4-2666 работал в режиме DDR4-3100 при повышении питающего напряжения до 1,35 В. В случае с имеющимся в нашем распоряжении набором памяти нахрапом взять планку в DDR4-3200 не удалось.

Для настройки платформы из ОС используется все тот же комплект AI Suite 3. В случае с продуктами TUF состав доступных настроек отличается от такового для плат ROG. Если для энтузиастских моделей закладки наполнены всевозможными параметрами для разгона системы, то здесь все подчинено идее тотального контроля и настройки системы охлаждения. Опции Thermal Radar 2 здесь играют ключевую роль.

Дополнительный аппаратный контроллер позволяет не только мониторить значения 13 термодатчиков (10+3), но также гибко управлять скоростью вращения всех подключенных вентиляторов. Одна из ключевых опций, которая не доступна другим платам – возможность использовать показатели трех источников с различными весовыми коэффициентами для корректировки частоты вращения любого из подключенных вентиляторов или помпы СВО.

Материнские платы для процессоров AMD

Появление на рынке процессоров AMD Ryzen привела производителей системных плат к необходимости выпуска новых моделей, поддерживающих все возможности современных чипсетов.

Тем более что серия Ryzen при наличии подходящей «материнки» способна показать результаты, не уступающие Intel Core i7 и даже иногда их превосходящие. Специально для повышения эффективности процессоров компания Asus выпустила несколько плат в различных ценовых диапазонах.

Crosshair VI Hero

Топовая версия Crosshair VI Hero за 19000 руб. укомплектована высокопроизводительным звуковым чипом и настраиваемой подсветкой.

Среди её плюсов – наличие огромного количества разъёмов (8 USB 3.1, 4 USB 2.0, четыре для установки памяти и по три PCIe х16 и PCIe x1)

Ещё одно важное преимущество – наличие встроенных модулей Wi-Fi и Bluetooth. Также стоит отметить наличие у платы гигабитного сетевого контроллера и эффективной системы охлаждения

Рис. 7. Crosshair VI Hero – высокая цена, большие возможности.

АSUS Prime X370-PRO

Все остальные возможности, включая разгон чипсетов, встроенную звуковую карту с отличным звучанием и подсветкой, здесь остались. А дополнительным преимуществом можно назвать усиленные крепления PCIe, позволяющие устанавливать в них достаточно тяжёлые комплектующие.

Рис. 8. АSUS Prime X370-PRO – ещё одна стильная модель с логотипом, но уже для чипсетов AMD.

Серия Prime B350

Серия материнских плат Prime B350, в которую входят модели со средней ценой около 6000 руб., обеспечивает установку четырёх слотов ОЗУ (DDR4), разгон процессоров и подключение шести накопителей SATA (со скоростью передачи данных до 6 Гбит/с).

Несмотря на меньшую стоимость, эти устройства поддерживают большинство возможностей дорогих версий, включая повышенную прочность портов PCIe и защиту от перенапряжения.

Рис. 9. Prime B350M-A – бюджетный вариант для процессоров Ryzen.

ASUS M5A97 R2.0

При необходимости покупки новой системной платы для чипсета, рассчитанного на установку в сокет АМ3+ (например, для улучшения возможностей уже имеющегося компьютера, процессор от которого остался старым), стоит обратить внимание на модель M5A97 R2.0. Несмотря на отсутствие поддержки DDR4, характеристики этой платы Asus впечатляющие:

поддержка памяти объёмом до 32 Гб;
звук в формате 5.1 и 7.1, позволяющий использовать компьютер в качестве полноценного домашнего кинотеатра;
шесть разъёмов для накопителей SATA;
большое количество портов USB;
невысокая цена (около 5000 руб.).

К недостаткам модели, кроме работы только с DDR3 и DDR3L, можно отнести отсутствие достаточного числа слотов USB 3.0.

И всё же для игрового компьютера она вполне подходит. А для ПК, который в основном предназначен для работы (но с возможностью периодического запуска игровых приложений) и вообще является идеальным вариантом.

Рис. 10. M5A97 R2.0 – вариант для чипсетов со слотом AM3+.

Внешний вид и технологические особенности

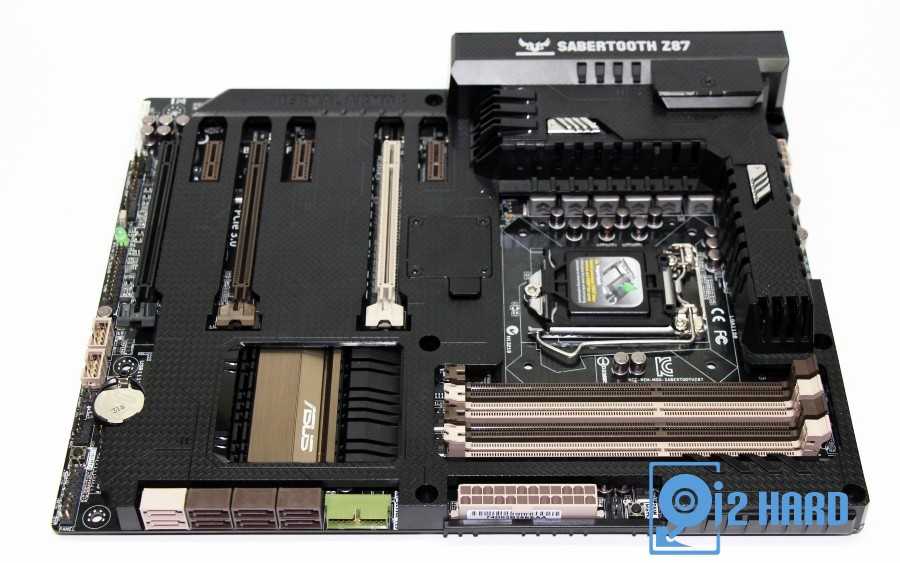

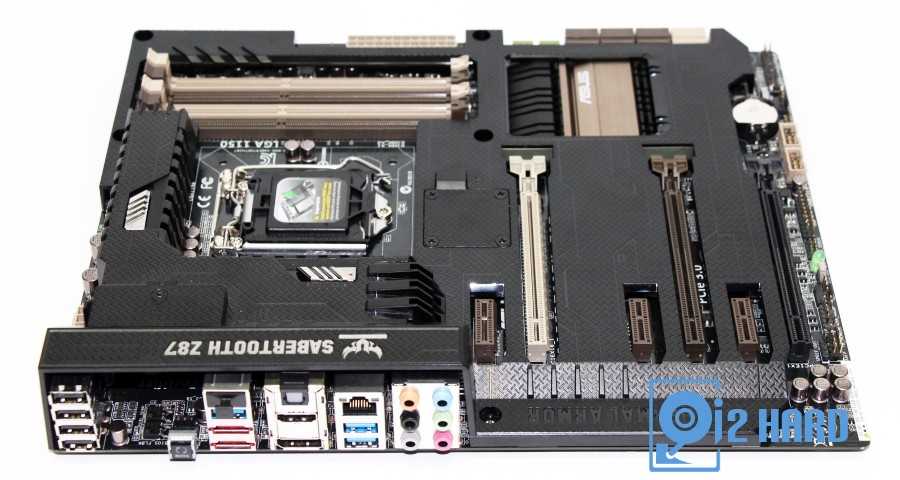

Большая часть ASUS Z87 Sabertooth закрыта черным пластмассовым кожухом, который помимо придания брутального вида также защищает материнскую плату от механических повреждений.

Особенно эта защита будет полезной новичкам и не особо аккуратным пользователям, которые практически не смогут что-либо повредить на материнской плате при установке процессора, оперативной памяти или плат расширения.

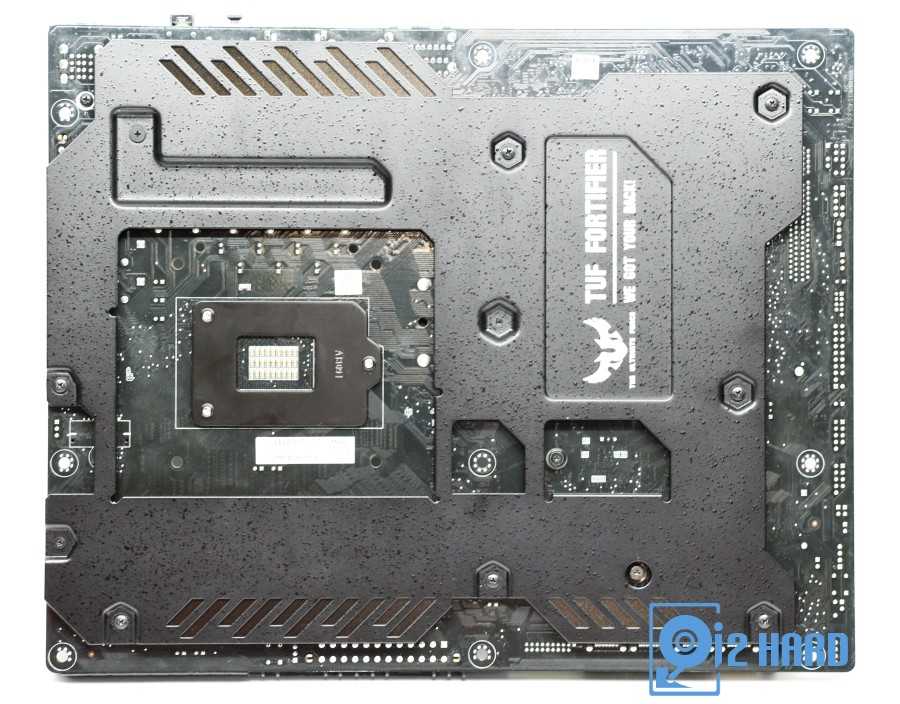

С обратной стороны платы также присутствует защита в виде металлической пластины. Помимо защитной функции эта пластина также выполняет и охлаждающую роль. Часть транзисторов преобразователя питания процессора выведены на обратную сторону материнской платы, и контактируют с металлической пластиной через термопрокладки.

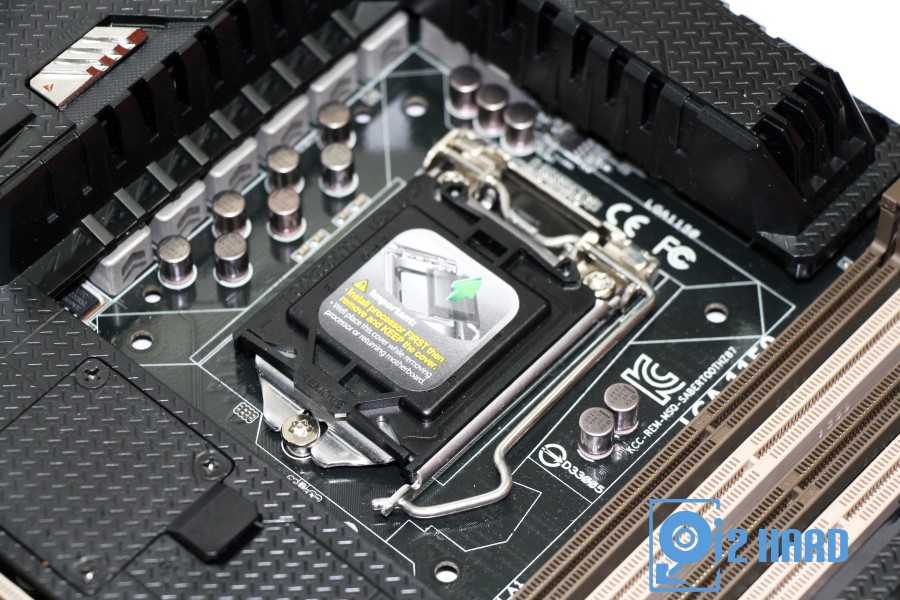

Пластмассовый кожух в районе около сокетного пространства на первый взгляд может создавать проблемы для большинства габаритных систем охлаждения. На деле это не так, ASUS Z87 Sabertooth совместима с большинством современных систем воздушного охлаждения.

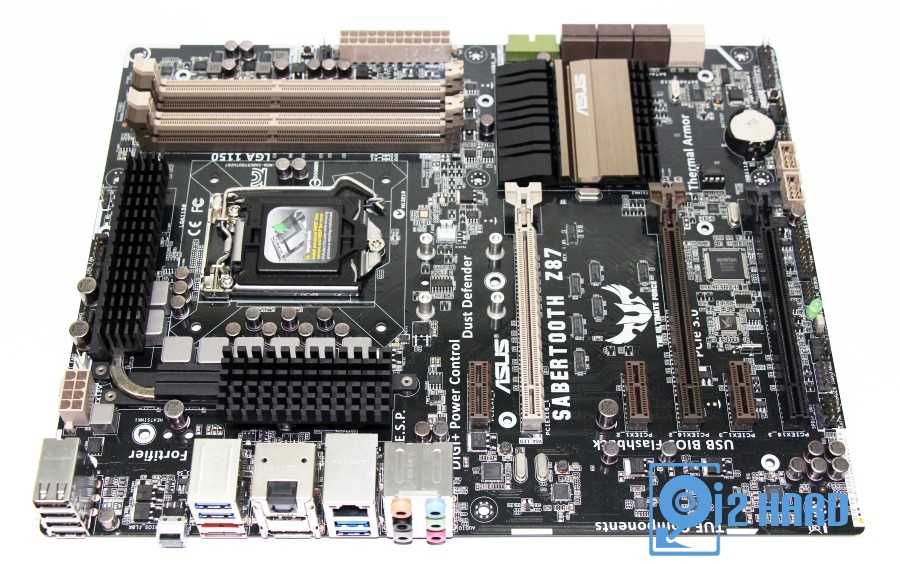

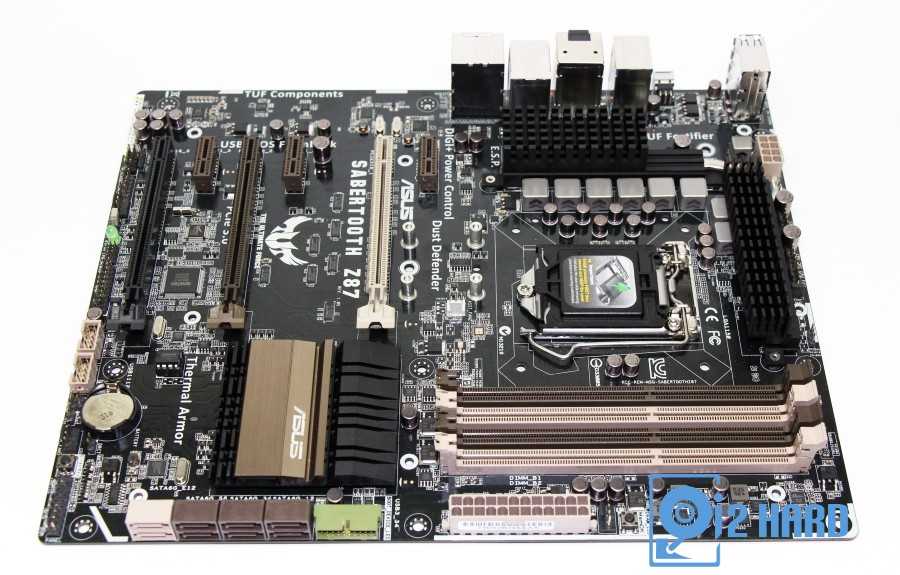

ASUS Z87 Sabertooth со снятым пластиковым кожухом приобретает вид обычной материнской платы.

Из элементов охлаждения на материнской плате остаются лишь массивный радиатор на чипсете Intel Z87, и два радиатора на силовых элементах, объединенных между собой тепловой трубкой.

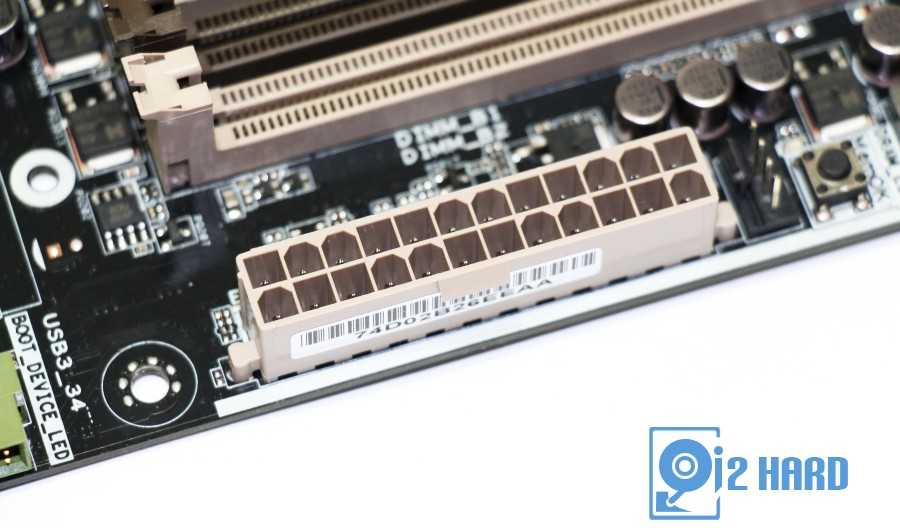

Питание материнской платы организовано по двум разъемам. Основной 24-пиновый разъем находится сбоку материнской платы, недалеко от слотов оперативной памяти.

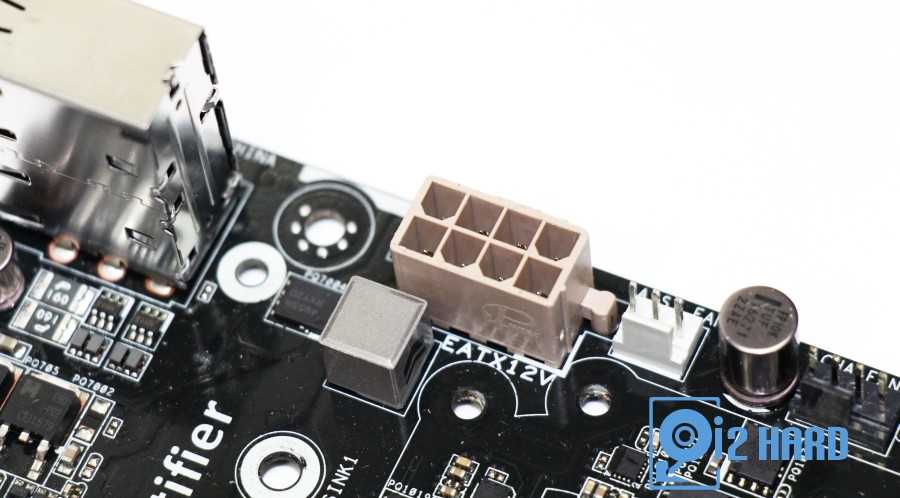

А дополнительный 8-пиновый разъем близ процессорного сокета.

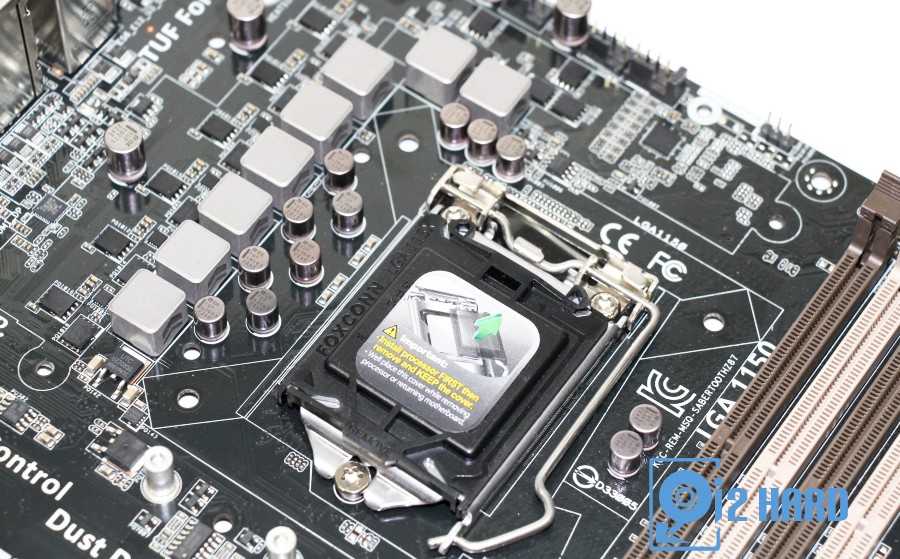

Преобразователь питания процессора у ASUS Z87 Sabertooth имеет восьмифазную схему. Такой схемы питания достаточно не только для стабильной работы самого мощного процессора i7-4770k в номинале, но и для его успешного разгона.

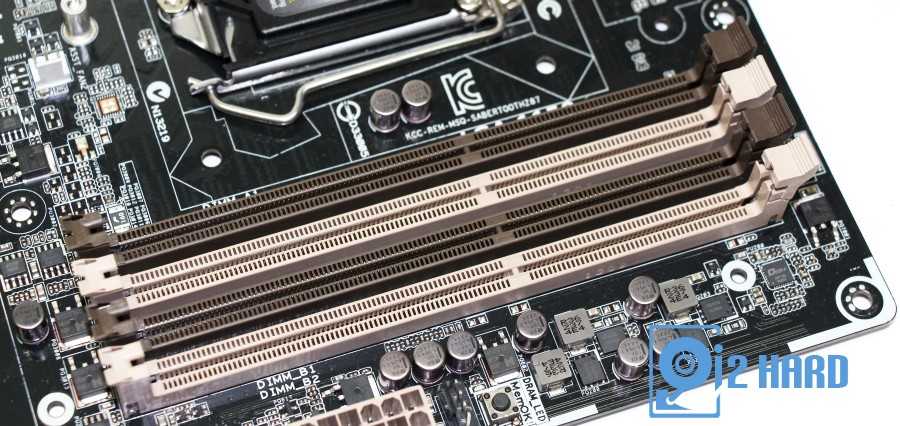

На материнской плате размещено четыре слота DDR3, в каждый из которых можно установить модуль памяти объемом 8Гб, что в совокупности дает максимальный объем памяти в 32Гб. Поддерживаются модули памяти DDR3 частотой от 1066 до 1866 MHz. Питание оперативной памяти реализовано по двухфазной схеме.

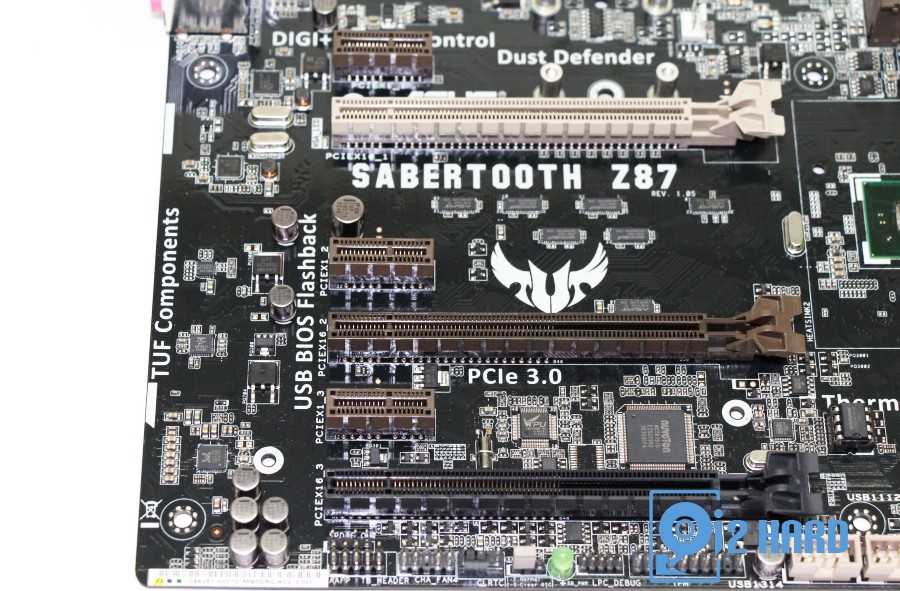

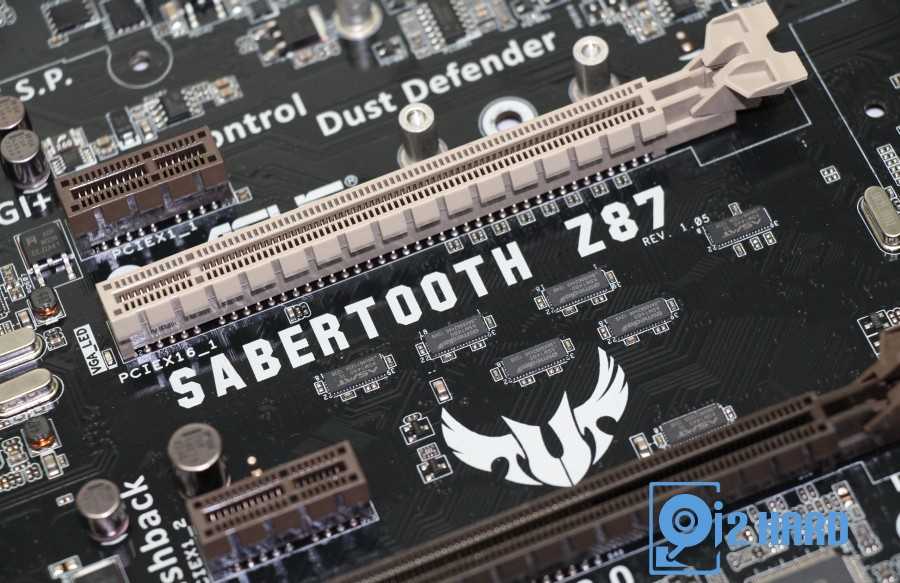

Слотов расширения у материнской платы шесть. Перечисляя сверху вниз:

PCI-E x1 ver.2.0;
PCI-E x16 ver.3.0;
PCI-E x1 ver.2.0;
PCI-E x8 ver.3.0;
PCI-E x1 ver.2.0;
PCI-E x4 ver.2.0.

Таким образом, ASUS Z87 Sabertooth поддерживает установку двух видеокарт по схеме PCI-E 8+8.

Для распределения 16 линий PCI-E на первый и второй графические слоты, между ними установлены четыре микросхемы ASMedia ASM1480. С помощью них организована работа этих графических слотов по схеме PCI-E 16+0 или 8+8.

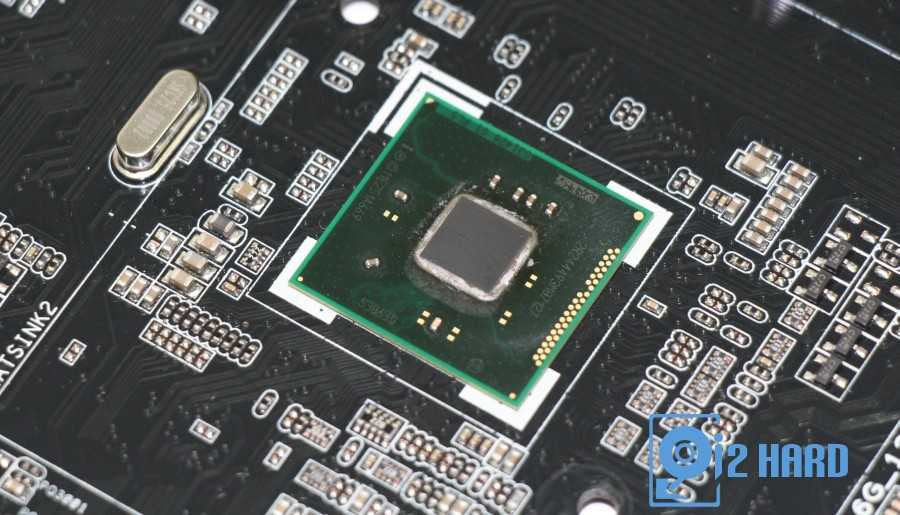

Набор логики Intel Z87 лишен какой-либо защитной рамки вокруг чипа микросхемы.

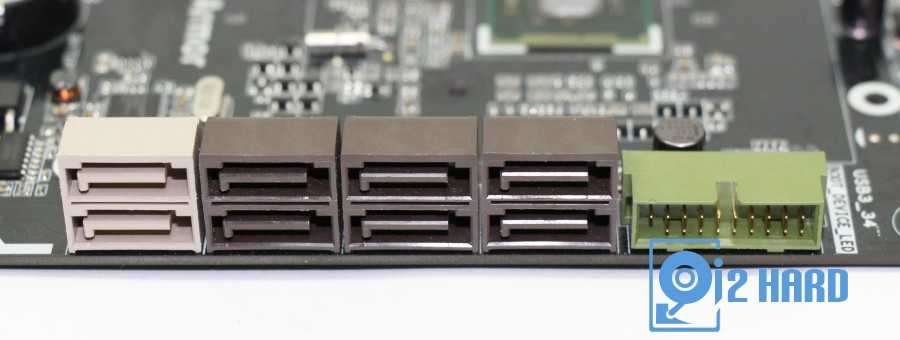

Материнская плата поддерживает подключение до восьми устройств посредством SATA интерфейса. Шесть разъемов SATA-3 поддерживаются нативно, посредством чипсета Intel Z87. Два разъема SATA-3 реализованы с помощью микросхемы ASMedia ASM1061. Колодка USB 3.0 рядом с разъемами SATA также реализована силами чипсета Intel Z87.

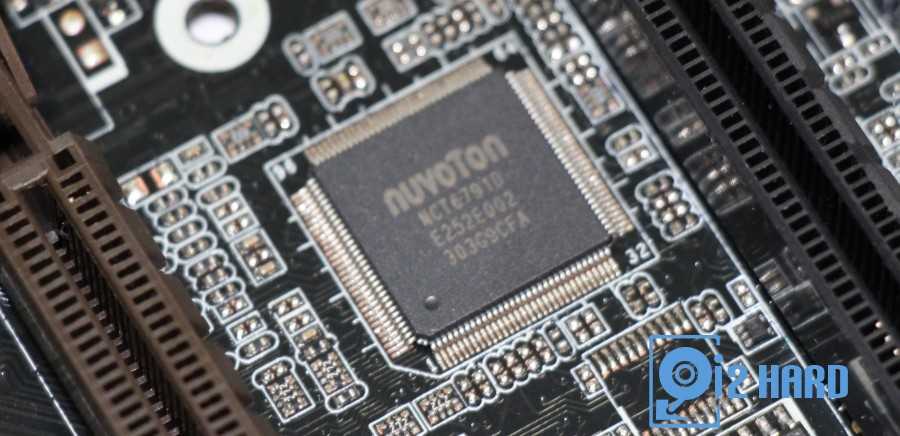

За систему ввода вывода отвечает микросхема Nuvoton NCT6791D.

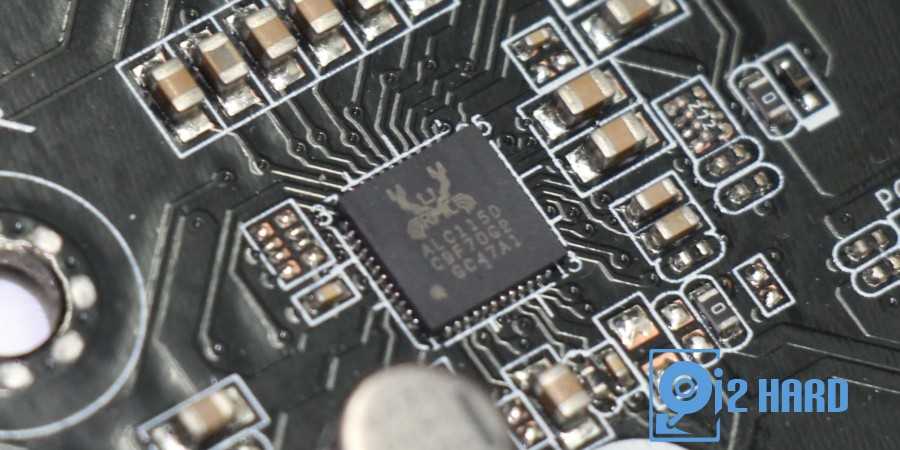

А за восьмиканальный звук аудио чип Realtek ALC1150.

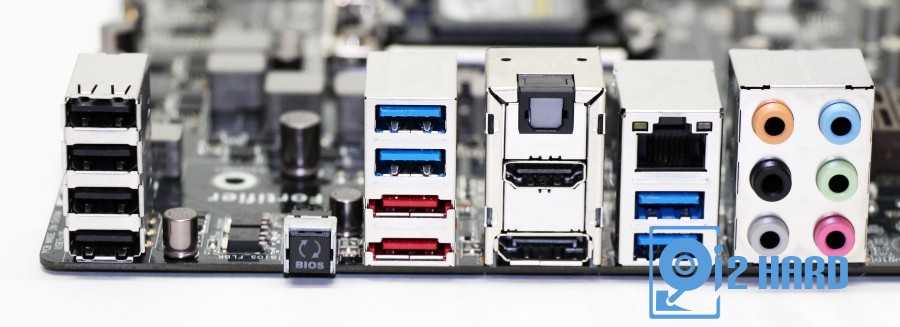

На задней панели материнской платы расположились:

четыре порта USB 2.0;
кнопка «USB BIOS Flashback»;
два порта eSATA;
четыре порта USB 3.0;
один DisplayPort;
один порт HDMI;
оптический выход S/PDIF;
один порт LAN 1000Mbit/c;
шесть аудио разъемов 3,5 Jack.

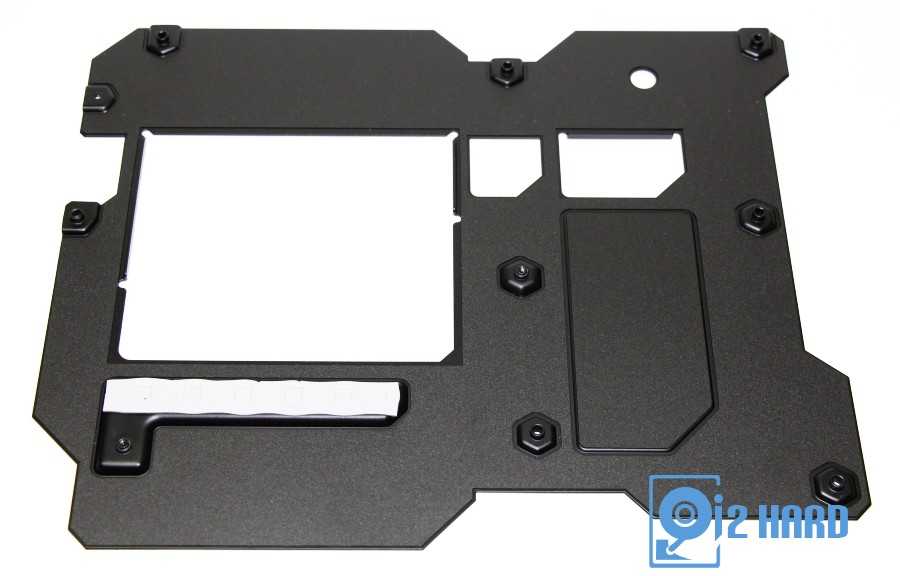

Металлическая пластина, установленная сзади материнской платы, помимо защитной и охлаждающей функции также дополнительно защищает материнскую плату от перегиба.

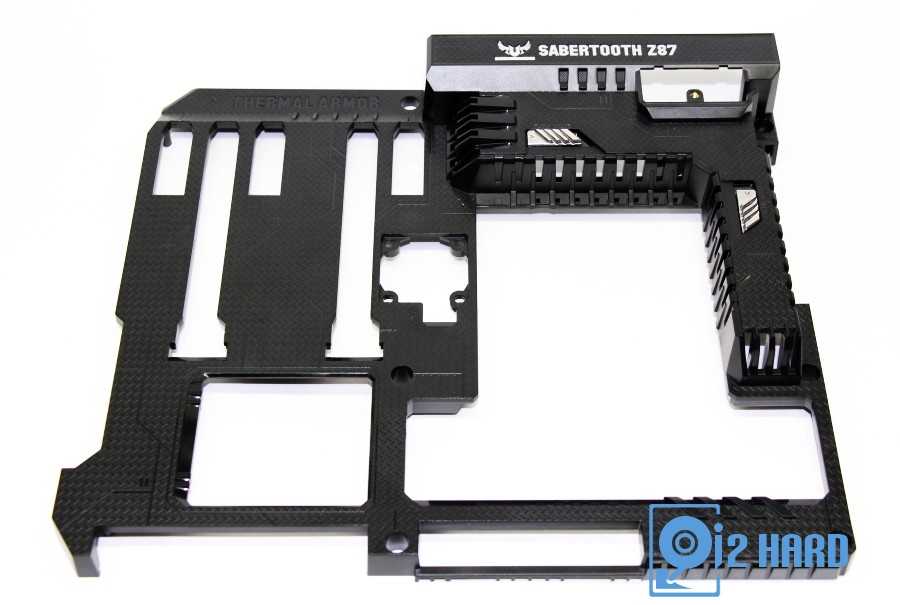

В пластиковый кожух, установленный с лицевой стороны материнской платы, могут монтироваться два комплектных 35мм вентилятора. Однако даже без их присутствия материнская плата может спокойно функционировать как в номинальном режиме работы, так и при разгоне.

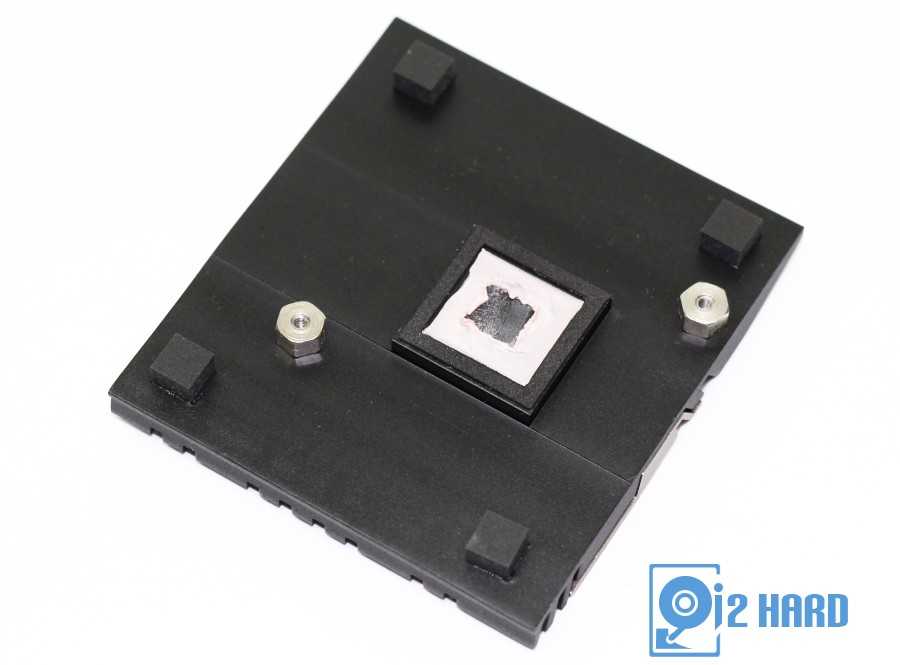

Охлаждением набора системной логики Intel Z87 занимает массивный алюминиевый радиатор, выкрашенный в черный цвет.

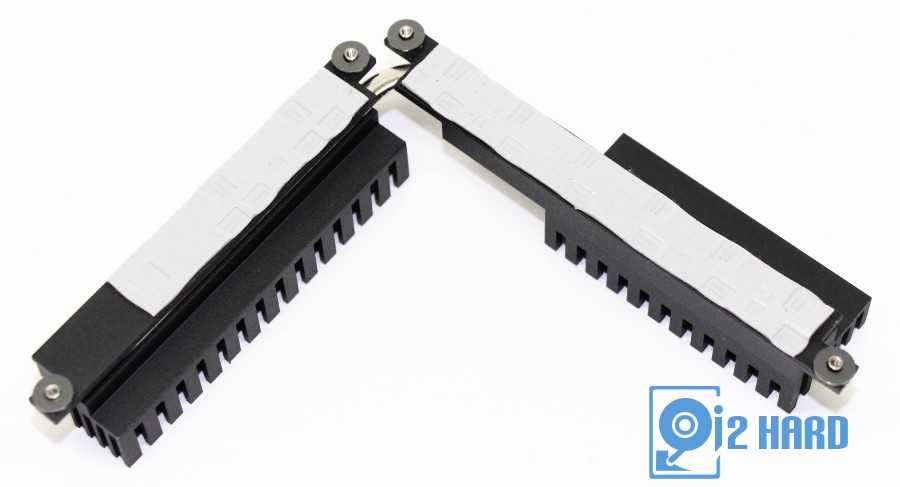

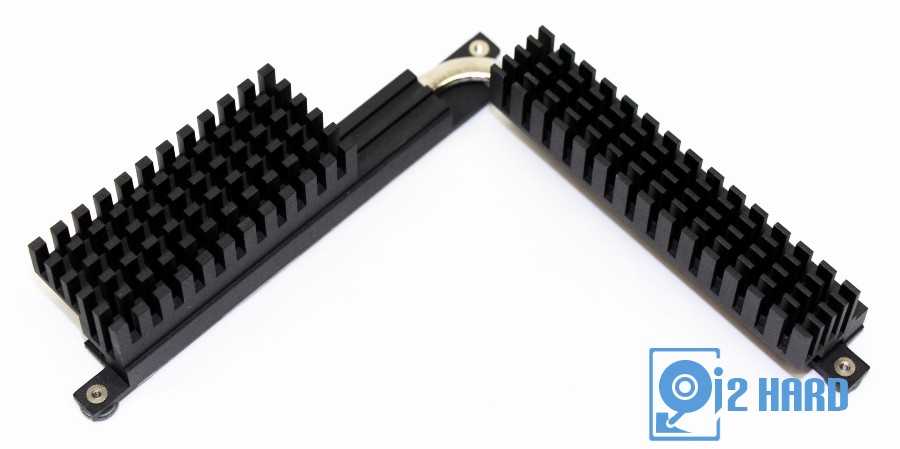

Подсистема питания процессора закрыта двухсекционным радиатором с тепловой трубкой, который контактирует с силовыми элементами через термопрокладки.

Конфигурация тестового стенда и тестирование

Процессор	Intel Core i7-4770k 3,5GHz LGA1150 (HyperThreading On, TurboBoost On)
Материнская плата	ASUS Z87 Sabertooth LGA1150
Оперативная память	Apacer ARMOR DDR3-2133 8Gb (4Gb*2 PC-17000 CL 11-11-11-30 1,65V, XMP Profile)
Видеокарта	Inno3D GeForce GTX 660 Ti 2048Mb
Блок питания	Thermaltake ToughPower XT 775W
Жесткий диск	SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)
Монитор	Samsung BX2335 23″ (1920×1080)
Корпус	Open Stand
Термоинтерфейс	Gelid GC-Extreme
Операционная система	Windows 7 x64 SP1
Прочее ПО	CPU-Z ROG 1.63, Super PI, Aida64, PC Mark 7, Heaven Benchmark 4.0

Собирая тестовую конфигурацию для оценки работоспособности и производительности материнской платы ASUS Sabertooth Z87, наша редакция использовала процессор i7-4770k, который является самым старшим в линейке Socket 1150.

Оперативная память во время тестирования функционировала в двухканальном режиме на частоте 2133MHz с таймингами 11-11-11-30 2Т.

Перейдем к результатам тестов.

Aida64 Cache & Memory Benchmark.

Используя данный систетический тест, можно оценить работу различных уровней кеш-памяти процессора, а также работу самого процессора с оперативной памятью.

Heaven Benchmark 4.0.

Графический бенчмарк Heaven обновился до 4-й версии, и предлагает оценить производительность видеоподсистемы с весьма современными графическими данными.

PCMark 7.

Этот тестовый пакет, очень хорошо зарекомендовавший себя как мерило общей производительности ПК, очень хорошо подходит для оценки производительности комплектующих в сопокупности, в том числе и материнской платы.

Super PI 1.5.

И завершает тестирование тест с вычислением с плавающей запятой. В нем были проведены замеры на 1М и 8М.

Сравнивая производительность материнской платы ASUS Sabertooth Z87 с протестированной ранее ASUS Maximus VI Hero, хотелось бы отметить, несмотря на мельчайшее различие в результатах тестов, абсолютный паритет по производительности. Обе материнские платы основаны на одном и том же наборе логики Intel Z87, благодаря чему мы можем наблюдать равенство как в функциональной части этих плат, так и в их производительности.

Заключение

Рассуждая о ASUS Sabertooth Z87, необходимо в первую очередь признать, что это особенная материнская плата. И главная ее изюминка состоит как в защищенности материнской платы, так и в ее богатом функционале. А наличие качественных используемых компонентов, грамотной разводки PCB, а также богатые настройки BIOS позволяют говорить о ASUS Sabertooth Z87 самые лестные эпитеты.

ASUS Sabertooth Z87 придется «ко двору» современной мощной игровой конфигурации компьютера и несомненно понравится любителям экстремального разгона. А большой гарантийный срок в 5 лет позволяет считать материнскую плату ASUS Sabertooth Z87 надежным и высокотехнологичным продуктом.

Плюсы:

высокая защита материнской платы с обоих сторон;
хорошая подсистема питания CPU;
грамотная разводка;
качественные используемые компоненты;
большой срок гарантии;
радиаторы на фазах питания CPU;
богатые настройки биос и расширенный мониторинг;
поддержка Multi-GPU связок по формуле PCIe(x8+x8).

Минусы:

значительный вес материнской платы вместе с Armor-оснащением.

В большей степени за высокую надежность и отличный набор положительных потребительских качеств редакция присуждает материнской плате ASUS Sabertooth Z87 награду i2HARD – золото.

Выводы

Выбирать системную плату для компьютера не так сложно, если точно знать, для каких целей будет использоваться компьютер. И, если выбор производится среди моделей Asus, пользователь легко найдёт подходящий вариант, в зависимости от своих потребностей и финансовых возможностей.

При этом, даже если предпочтение отдаётся самым дорогостоящим версиям, потраченная сумма не превысит $300 – не больше, чем будет стоить процессор для такой «материнки».

Видеообзор:

Да это же МАТЕРИНКА ДЛЯ СТРИМЕРА ➔ Обзор материнской платы ASUS Z270 TUF Mark 1

Первый костюм Железного Человека назывался MARK 1. Почему бы так же не назвать игровую материнскую плату? И ASUS смогли! Материнская плата ASUS Z270 TUF Mark 1 сделана для продолжительных нагрузок на компьютер, для контроля системы охлаждения компьютера, да она сделана чуть-ли не для серверных задач!!! Короче, можно много чего ещё рассказать, а можно просто посмотреть видеообзор от Руди!

Итоги

ASUS SABERTOOTH Z170 Mark 1 – полноформатная материнская плата на базе чипсета Intel Z170, которая предлагает максимальный контроль над работой различных узлов системы. Принадлежность серии TUF предполагает использование качественных компонентов, при этом увеличенный до 5 лет срок гарантии производителя переводит заявления о повышенной надежности в практическую плоскость. Пара сетевых контроллеров, возможность подключить два скоростных SSD формата M.2 и поддержка SLI/CrossFire позволяют конфигурировать систему в зависимости от своих потребностей. Рассмотренная модель вполне подойдет в качестве платформы для рабочей станции или основы для мощной игровой системы. Доступный инструментарий позволяет при желании поэкспериментировать с разгоном. Возможно, вскоре для этого не понадобится даже процессор с разблокированным множителем.

В целом плата оставляет приятные впечатления. Вопрос лишь в том, действительно ли вам нужна предлагаемая функциональность. Модель интересна для тех, кто решил всерьез обосноваться на LGA1151, потратившись на покупку материнской платы с тем, чтобы в последующем длительное время не задумываться о кардинальном апгрейде.
