Обзор и тестирование материнской платы asus rog maximus ix hero

Внешний вид и технологические особенности

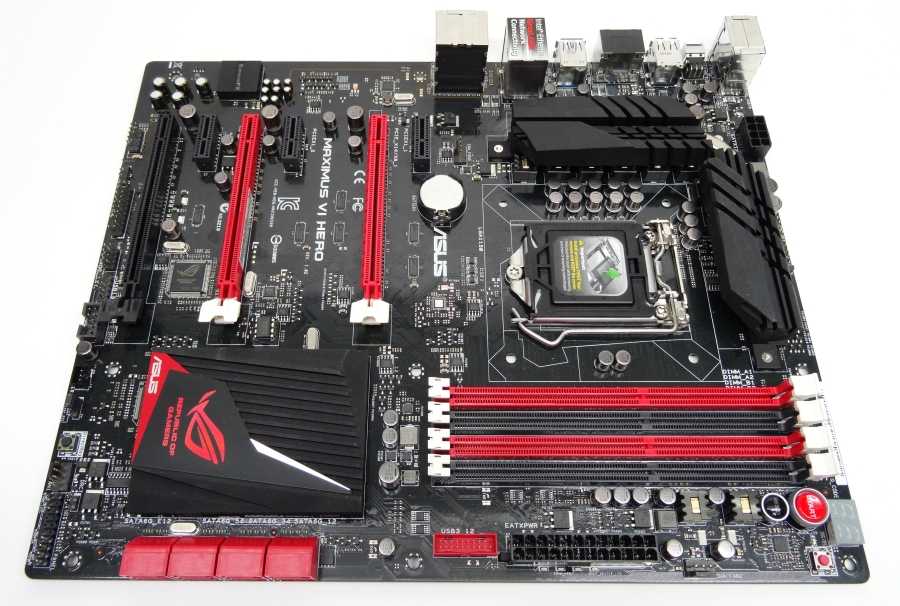

Внешнее оформление Maximus VI Hero выполнено в уже знакомом нам стиле. Сама плата выкрашена в черный цвет, некоторые пластиковые элементы на плате в красный цвет. Таким сочетанием цветов компания ASUS уже приучила пользователей сразу узнавать в девайсе принадлежность к серии «Republic of Gamers». Силовые элементы питания возле процессора оснащены массивными радиаторами, которые фиксируются с обратной стороны платы дополнительными пластинами жесткости.

Материнская плата поддерживает все существующие процессоры Socket 1150, и способна принять на борт до 4-х планок памяти DDR3 объемом по 8Gb каждую.

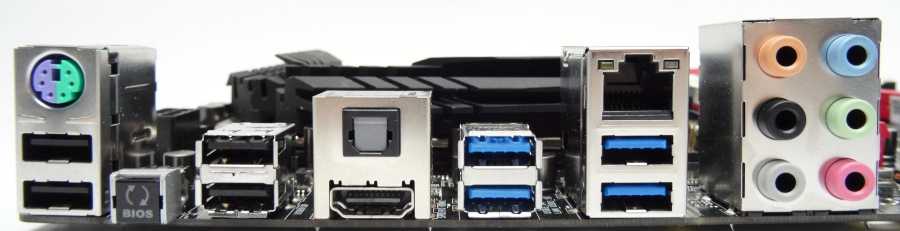

Задняя панель содержит восемь разъемов USB, половина из которых USB 3.0 (помечены синим цветом). Есть универсальный разъем PS/2 для клавиатуры и мыши, рядом с которым присутствует кнопка сброса настроек биоса. Из видеовыходов есть разъем HDMI версии 1.4. Шесть звуковых разъема 3,5 Jack сосредоточены единым блоком, также имеется оптический аудиовыход. Для подключения сети присутствует 1000Мбит/с порт Ethernet.

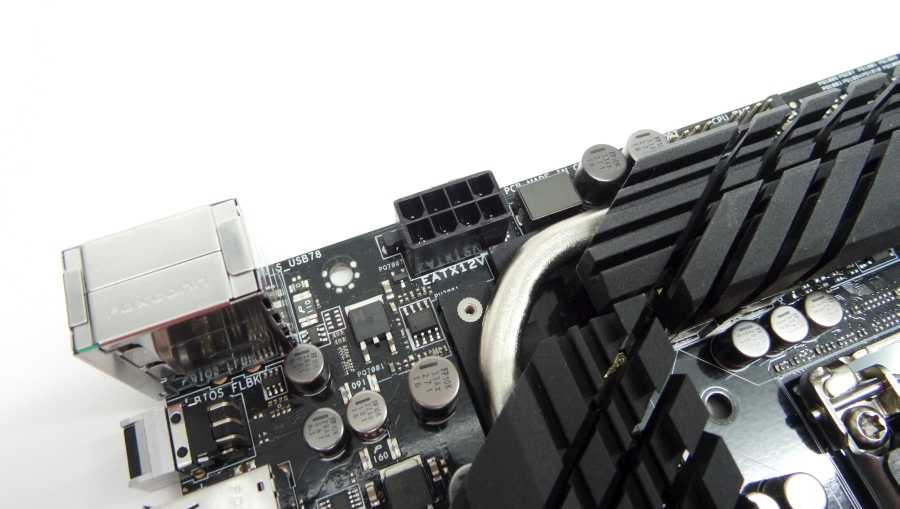

Как и подобает настоящей материнской плате для разгона, в Maximus VI Hero питание организовано по схеме 24+8pin. Разумеется, что при подключении по схеме 24+4pin материнская плата будет также замечательно работать, однако в этом случае не стоит рассчитывать на максимальные результаты в разгоне процессора при двух-трех установленных видеокартах.

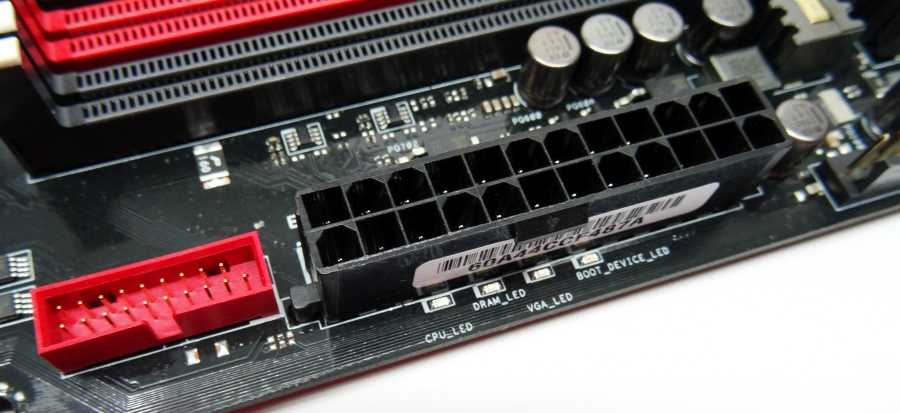

Рядом с разъемом 24pin присутствует 19-пиновый порт для подключения разъемов USB 3.0 на передней панели корпуса.

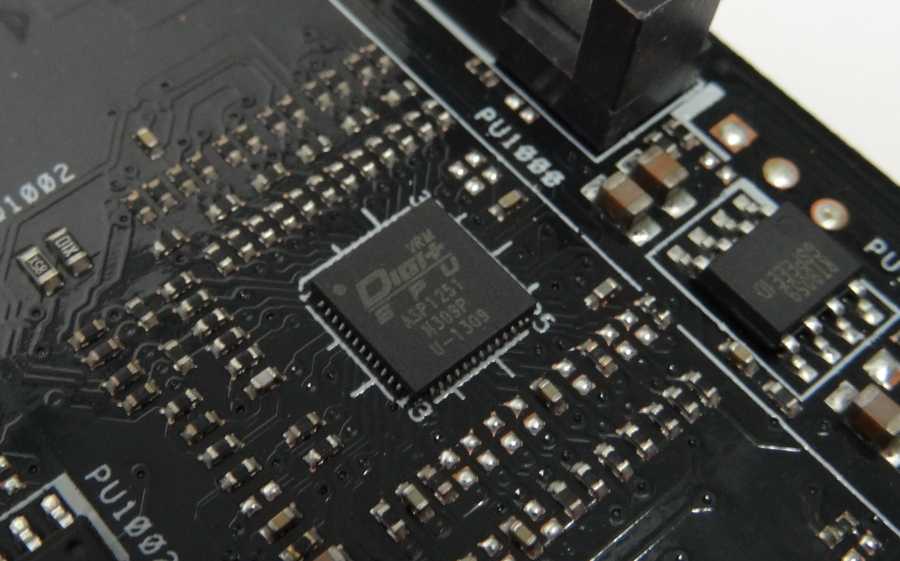

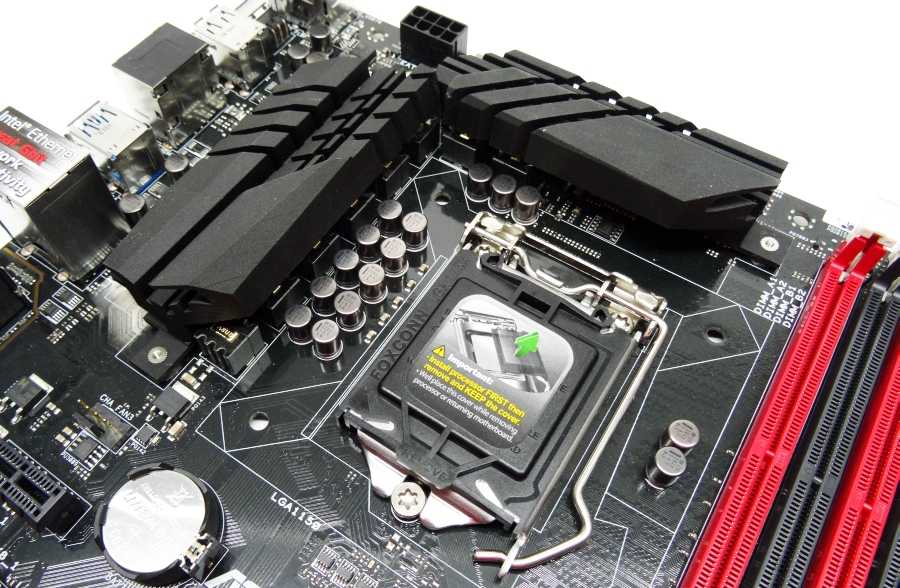

Питание на самой материнской плате выполнено по схеме 8+2 фазы. Из них 8 фаз для процессора и 2 фазы для оперативной памяти. В ASUS применяются ШИМ-контроллеры Digi+ VRM.

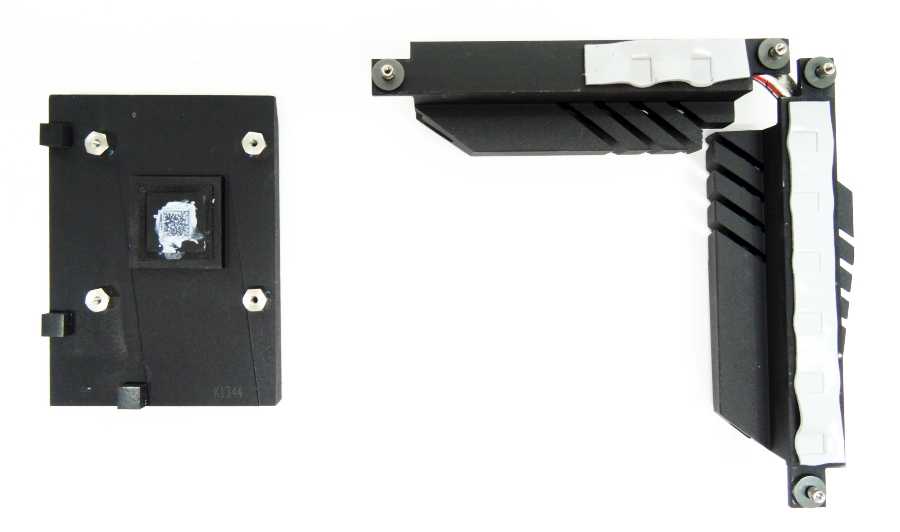

Охлаждение материнской платы состоит уж двух радиаторов, один на чипсете, второй на силовых элементах материнской платы.

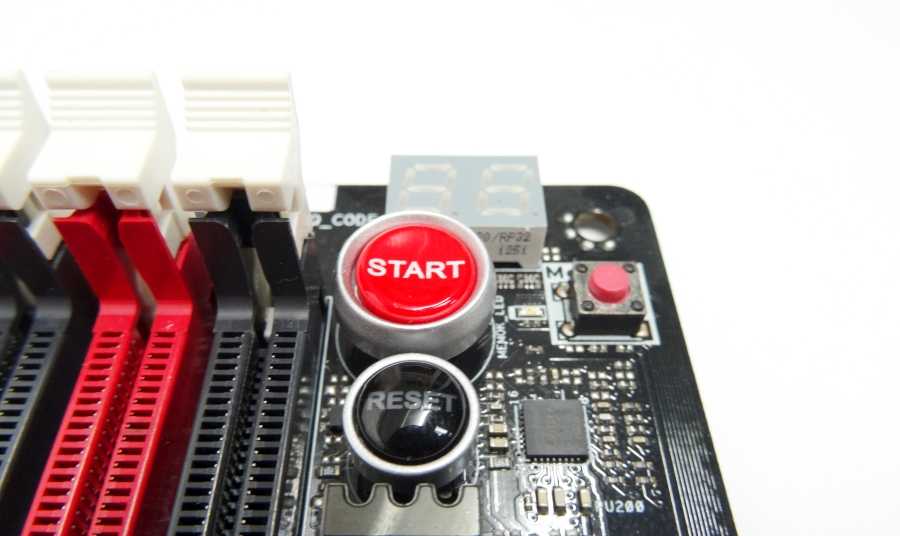

Рядом с модулями памяти присутствуют две удобные кнопки START и RESET, а также двух-символьный индикатор POST кодов. Все эти возможности удобно использовать в том случае, если у вас собран открытый тестовый стенд.

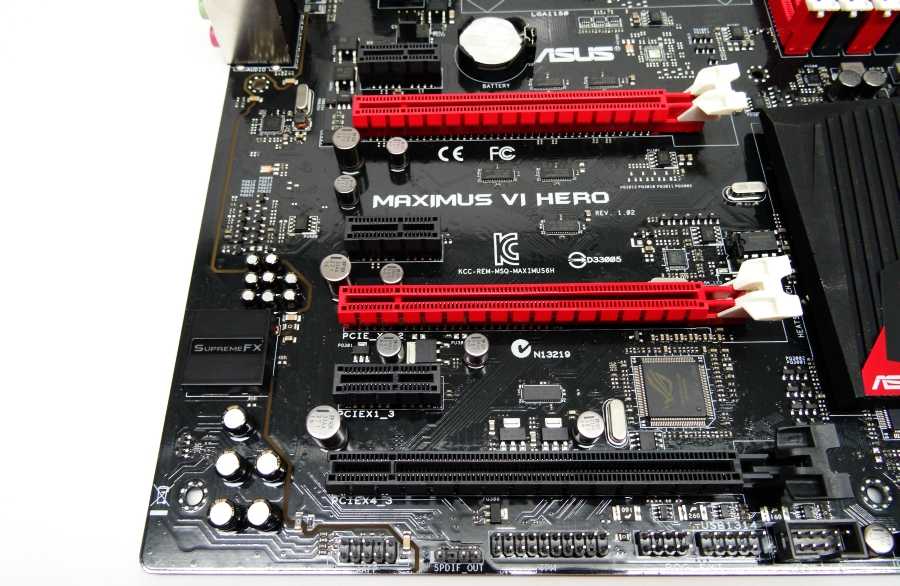

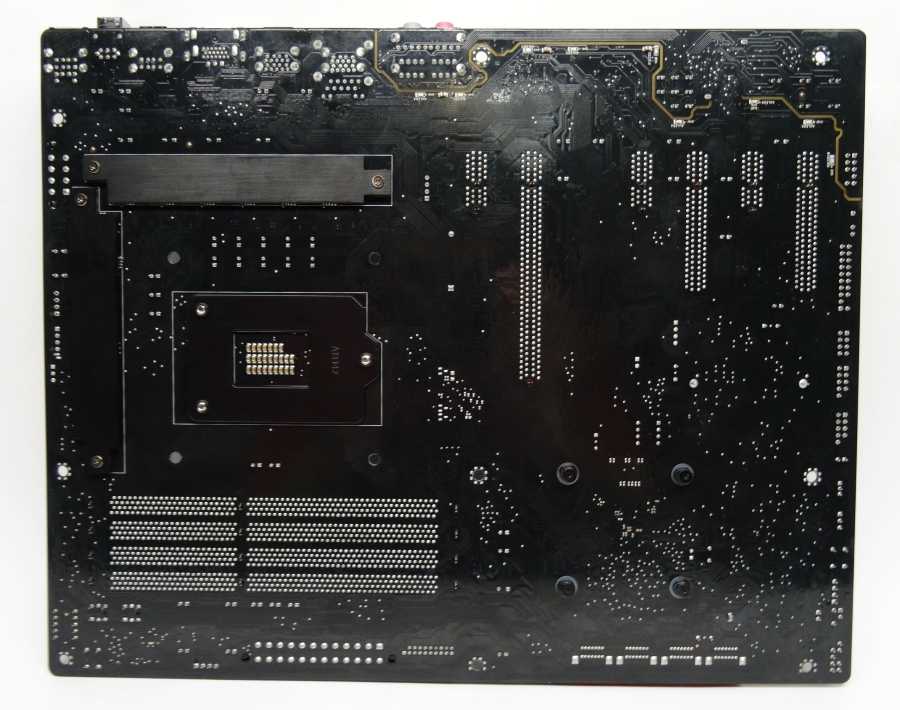

Из слотов расширения присутствуют три слота PCIx1, и три слота PCIx16. Слоты, выделенные красным цветом, предназначены по умолчанию для установки видеокарт. Первый слот будет работать как PCIx16 при установке одной видеокарты. При установке двух видеокарт первый и второй слоты будут работать уже как PCIx8. Третий же слот всегда будет работать как PCIx4. Схему работы слотов можно легко определить по распайке с другой стороны материнской платы.

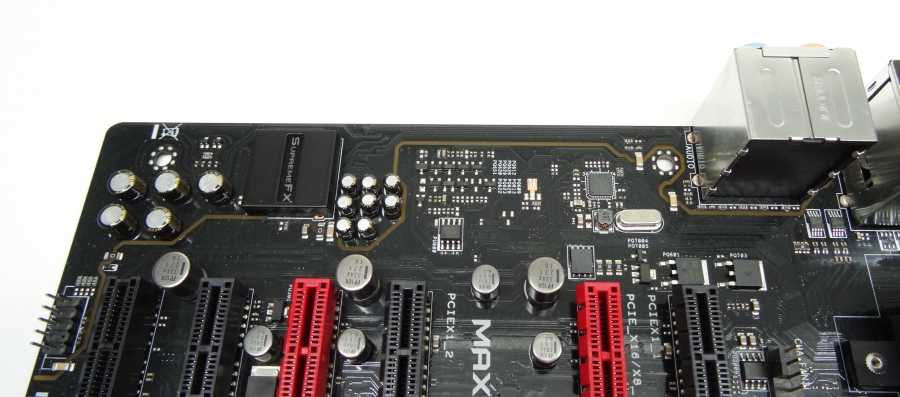

Аудио тракт материнской платы отделен от остальных частей специальным отводом, который не только служит для предотвращения помех, но и весьма эффектно светится красным цветом во время работы.

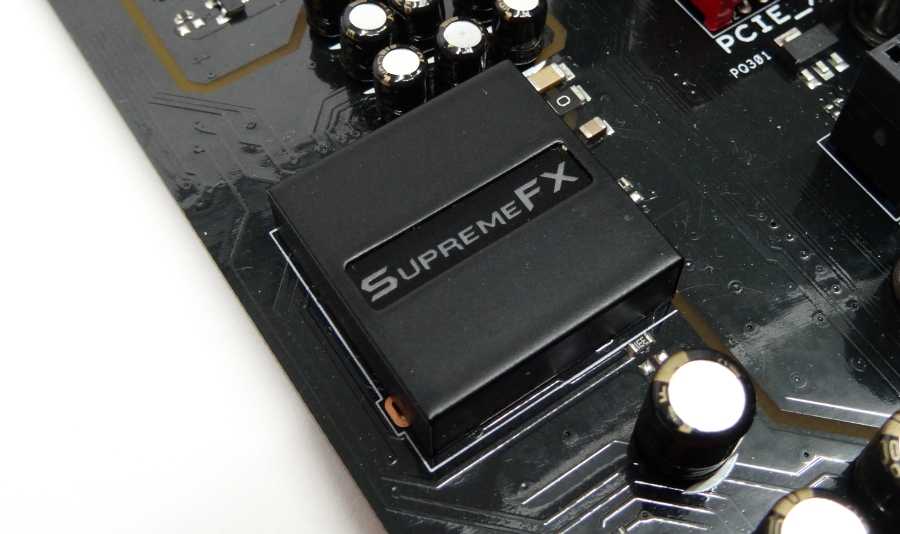

Аудио процессор Realtek закрыт сверху пластиковым корпусом с надписью SupremeFX, которая также светится во время работы красным цветом.

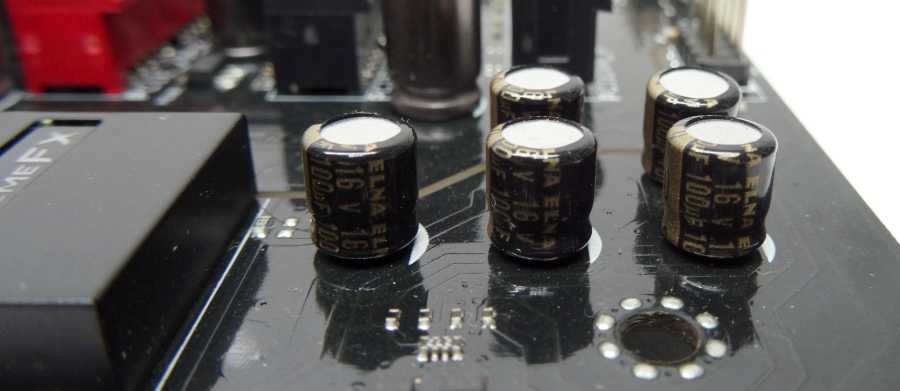

По конденсаторам в области аудио тракта видно, что в производство этой материнской платы вложены немалые средства – здесь присутствуют дорогие и надежные конденсаторы от известного японского производителя ELNA.

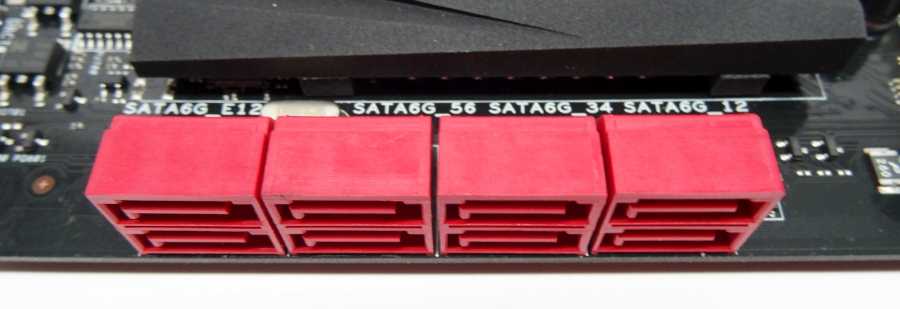

Материнская плата позволит подключить до 8 жёстких дисков или оптических приводов. Все SATA порты имеют скорость 6Gbit/c.

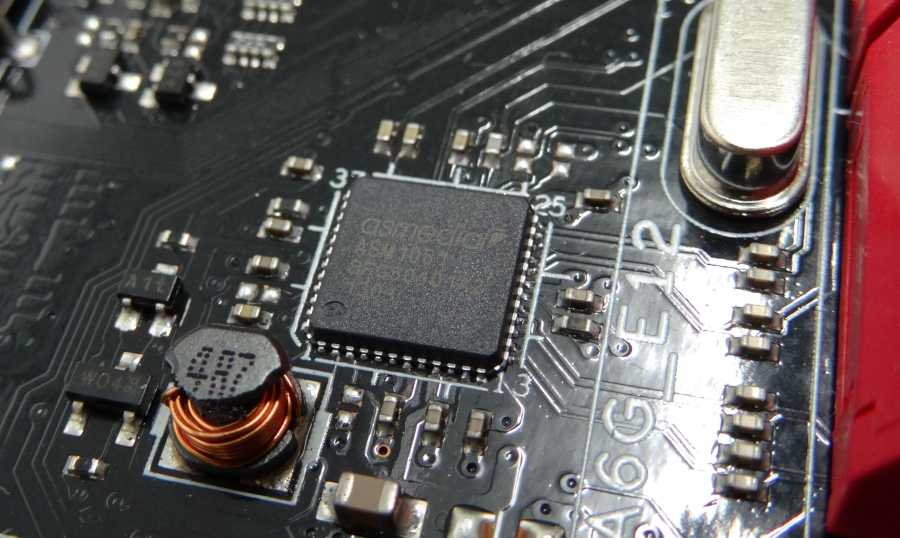

Как известно, чипсет Z87 поддерживает только 6 портов SATA-3, поэтому дополнительная пара портов SATA-3 реализована с помощью контроллера Asmedia ASM 1061.

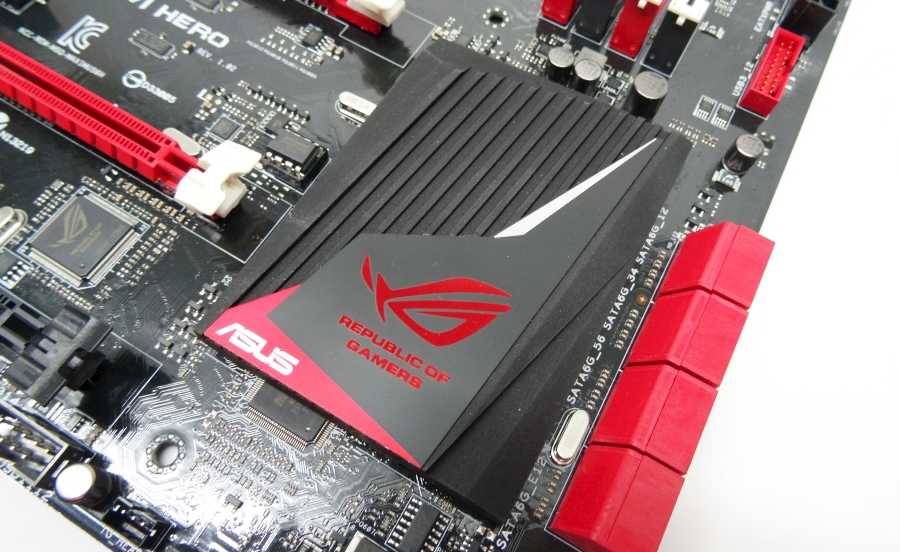

Сердце материнской платы — чипсет Z87 спрятан под массивным алюминиевым радиатором, выкрашенным в цвета серии Republic of gamers: черный цвет, с красными вставками.

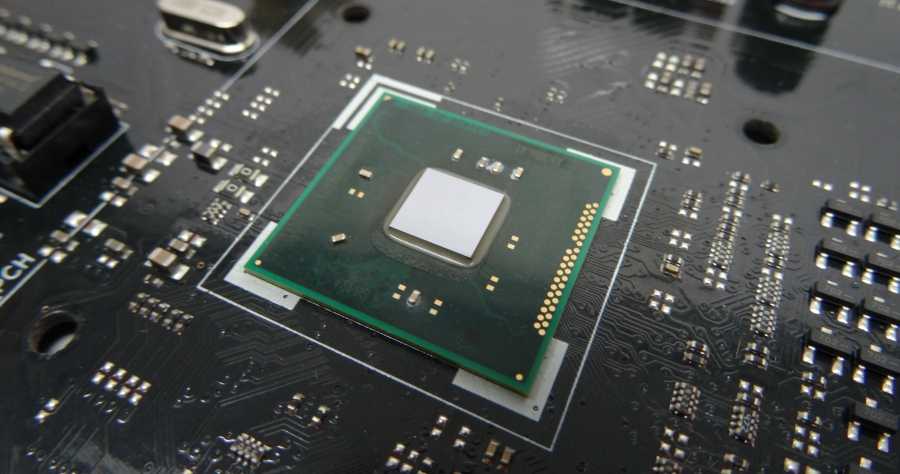

Сняв радиатор, можно увидеть, что чипсет не имеет никакой защитной рамки

Поэтому манипуляции со снятием радиатора стоит производить осторожно

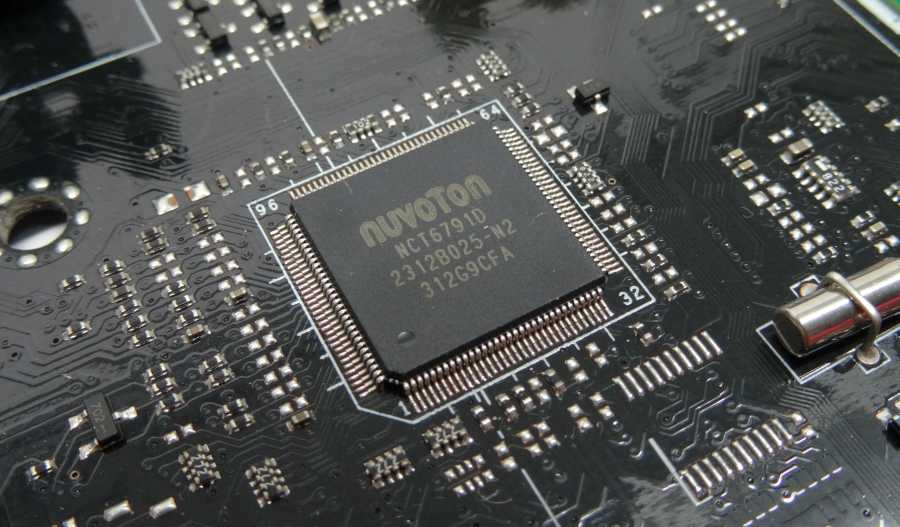

Микросхема Nuvoton NCT6791D, которая находится недалеко от чипсета Z87, отвечает за ввод вывод и системный мониторинг.

Упаковка и комплектация

Asus Maximus VI Hero поставляется в большой картонной коробке темно-красного цвета.

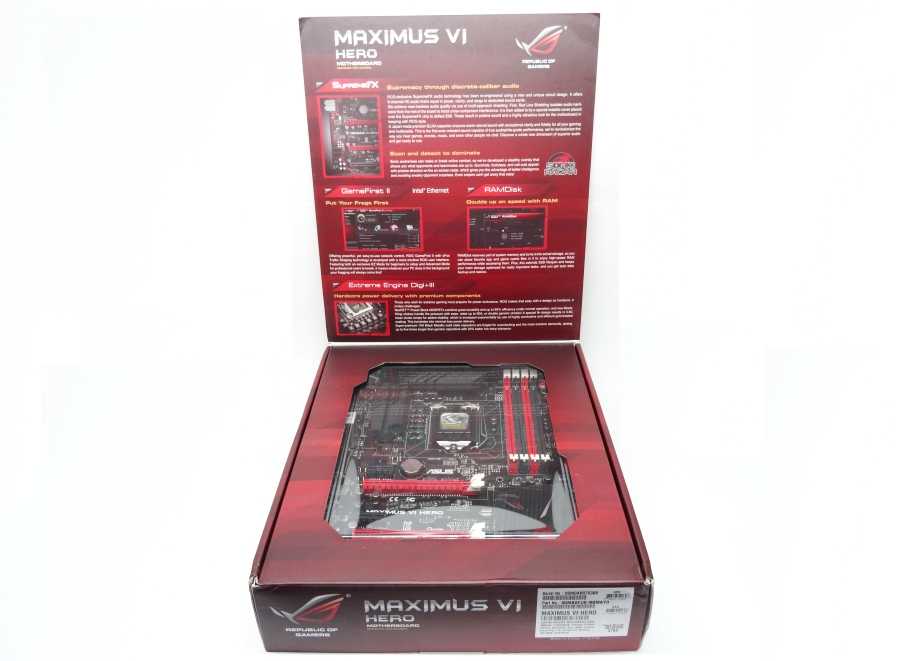

Коробка имеет откидную крышку, открыв которую можно увидеть через прозрачный пластиковый блистер саму материнскую плату.

На внутренней откидной части коробки присутствует информация о примененных в данной плате фирменных технологиях ASUS SupremeFX и SonicRadar. Sonic Radar – технология, призванная дать возможность визуализации всех источников звука в компьютерных играх, причем даже тех звуков, которые находятся вне пределов видимости игрока. Как известно, у ASUS есть свое подразделение, которое занимается разработкой звуковых устройств, и именно наработки этого подразделения были использованы при реализации данной технологии. Sonic Radar можно задействовать со звуковыми картами серии ROG (включая Xonar Phoebus и Xonar Phoebus Solo) и материнскими платами серии Maximus VI с аудиопроцессором SupremeFX.

Тыльная часть упаковки также содержит множество полезной информации.

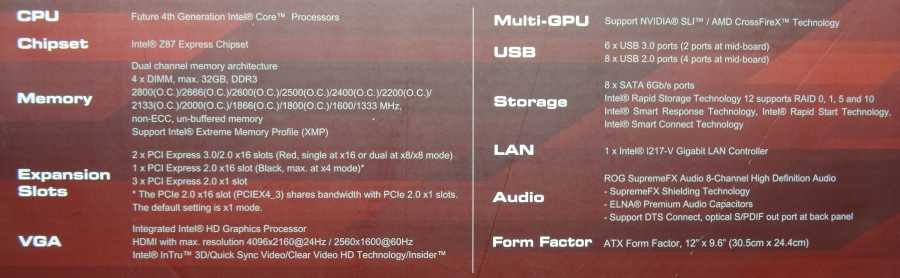

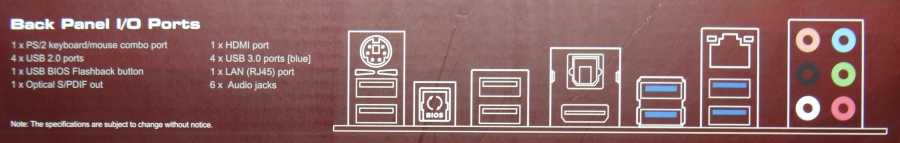

Среди которой в виде фото указаны основные преимущества, технические характеристики и схема разъемов задней панели.

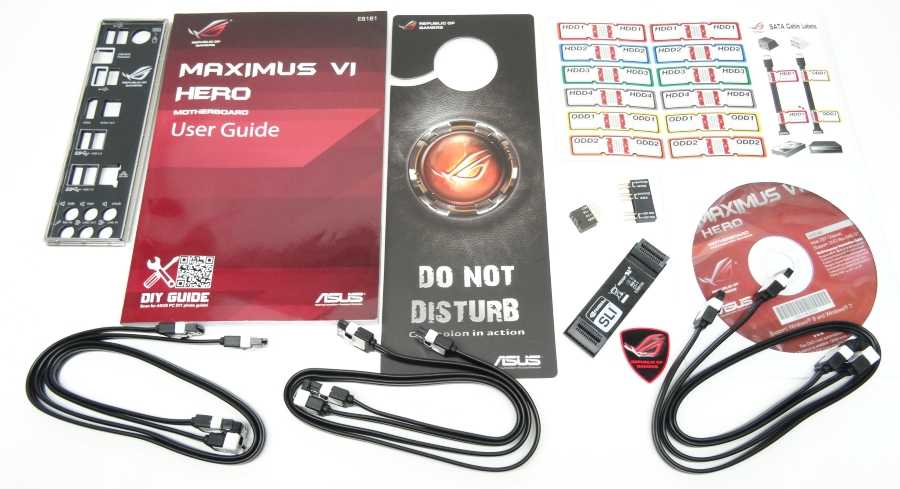

Что касается комплектации, то она добротна как никогда. В комплекте с материнской платой присутствуют:

заглушка для задней панели;
руководство пользователя;
вешалка на дверь с предупреждением не беспокоить;
набор наклеек для кабелей;
Набор Q-коннекторов;
мостик SLI;
диск с драйверами и ПО;
наклейка ROG;
шесть кабелей SATA 6 Gbit\c.

Память

1.Поддержка RAID 1
Asus ROG Maximus XIII Extreme

Asus ROG Maximus XIII Hero

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
Asus ROG Maximus XIII Extreme

Asus ROG Maximus XIII Hero

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
Asus ROG Maximus XIII Extreme

Asus ROG Maximus XIII Hero

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
Asus ROG Maximus XIII Extreme

Asus ROG Maximus XIII Hero

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
Asus ROG Maximus XIII Extreme

Asus ROG Maximus XIII Hero

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Стоит ли покупать Asus ROG Maximus XI Hero (Wi-Fi)?

Asus ROG Maximus XI Hero (Wi-Fi) – интересная материнская плата.

Он неизменно быстрее, чем продукт ASRock, как в приложениях, так и в играх, поэтому он легко выиграет, если вы захотите материнскую плату с высочайшей производительностью.

Однако, хотя у Asus есть хороший набор функций, ASRock немного лучше, когда речь заходит о хранилищах, сетях и портах. Если вам нужны эти функции, то плата стоит потраченных на производительность.

Спецификация Asus, однако, должна насытить подавляющее большинство сборщиков, и она будет последовательно быстрее. И, в качестве дополнительного бонуса, можно сэкономить значительную часть денег, если вы хотите отказаться от беспроводного Интернета.

Поддержка Wi-Fi и Bluetooth

Немногие материнские платы могут похвастаться поддержкой беспроводных сетей. В большинстве случаев предполагается, что десктопам Wi-Fi и Bluetooth не нужен. Однако в жизни очень часто дела обстоят иначе. Например, недавно сделан ремонт и не хочется протягивать кабель по обновлённой квартире. С платой ASUS ROG Maximus Hero XI (wi-fi) подобная проблема никогда не возникнет, потому что она уже оснащена модулем Intel Wireless-AC 9560 (Wi-Fi 802.11 a/b/g/n/ac), поддерживает MU-MIMO и может работать с частотами 2,4 и 5 ГГц.

Optimem II

Благодаря технологии Optimem II, у платы ROG Maximus Hero XI не возникнет проблем с использованием оперативной памяти в тяжёлых задачах. Технология Optimem II следит за прохождением сигнала ведущего от процессора к памяти (и наоборот), выбирая для него оптимальный маршрут, проходящий через разные слои печатной платы и с максимальным количеством экранированных зон. В результате память будет работать стабильнее, а её разгон станет проще.

Звук ASUS SupremeFX (S1220)

При выборе материнской платы одним из важных критериев, остаётся звук. Конечно, всегда можно купить стороннюю аудиокарту, но таких дополнительных трат всегда хочется избежать. С ASUS ROG Maximus Hero XI (wi-fi) это вполне легко сделать. Материнская плата получила встроенный звук ASUS SupremeFX построенный на кодеке S1220 и заодно изолированный от остальной электроники платы. Такая «встройка» часто встречается в матплатах ASUS ROG и ROG Strix. Она давно отлично себя зарекомендовала и не нуждается в дальнейшем представлении.

Описание ASUS ROG Maximus Hero XI (wi-fi)

В дизайне коробки стало меньше красных оттенков, и больше чёрных тонов. Комплект поставки – расширенный, как и положено продукту из семейства ASUS ROG. Внутри, кроме самой платы, нашлась инструкция, диск с драйверами, набор наклеек ASUS ROG, антенны Wi-Fi и Bluetooth, а также Q-коннектор, кабели SATA и крепёж для накопителей M.2.

Оформление платы мало изменилось, если сравнивать её с Maximus X Hero (wi-fi). Текстолит по-прежнему окрашен в чёрный цвет, а у разъёмов на задней панели остался большой пластиковый кожух с подсветкой ASUS AURA Sync. Габариты у Maximus XI Hero (wi-fi) стандартные, это 305×244 мм, что соответствует стандарту ATX.

Процессорный разъём остался без изменений. Это всё тот же сокет Intel LGA 1151, предназначенный для процессоров Coffee Lake. Как и раньше, CPU Intel младше 8-го поколения будут с ним несовместимы. Для оперативки предусмотрено 4 разъёма, её максимальный объём составляет 64 Гбайт, поддерживается память до DDR4-4400.

При последующем осмотре у ASUS ROG Maximus Hero XI (wi-fi) нашлось больше изменений, относительно её предшественницы. Радиаторы фаз питания теперь соединены тепловой трубкой, а для питания CPU используется два разъёма (8 + 4 pin) вместо одного (8-pin). К тому же, изменился дизайн радиаторов – они стали выглядеть брутальнее, чем это было у Maximus Hero X, да и радиатор чипсета стал тоньше. Последнее вполне логично, учитывая сниженный теплопакет нового чипсета Intel Z390, относительно старого решения.

Говоря о радиаторах, стоит отметить разъёмы для накопителей форм-фактора M.2. Теперь оба SSD можно накрыть радиаторами, для лучшего охлаждения. Для остальных накопителей SATA доступны 6 стандартных портов. Также разъёмами М.2 поддерживается память Intel Optane.

Для подключения видеокарт доступно три слота PCIe 3.0 x16. Электрически они разведены по стандартной схеме: 16 + 8 + 4 линии. Поэтому можно использовать связки из двух GPU NVIDIA и из трёх – от AMD. Для обычных плат расширения доступно три слота PCIe 3.0 x1, с обрезанной задней частью. Поэтому к ним можно подключать платы, предназначенные, например, для слотов PCIe 3.0 x4.

За обработку звука отвечает кодек ROG Supreme FX S1220, с поддержкой восьми каналов. Также для повышения качества звука используется качественный ЦАП ESS ES9023P и японские конденсаторы Nichicon.

На обратной стороне находятся следующий разъёмы:

3x USB 3.1 Gen2
1x USB 3.1 Gen2 Type-C
2x USB 3.1 Gen1
2x USB 2.0
1x PS/2 для клавиатуры/мыши
1x RJ-45 1 Гбит/сек
1x HDMI 1.4b
1x DisplayPort
2x антенны Wi-Fi
5x аудиовыходы 3,5-мм
1x Оптический S/PDIF

Конфигурация тестового стенда и тестирование

Процессор	Intel Core i7-4770k 3,5GHz LGA1150 (HyperThreading On, TurboBoost On)
Материнская плата	Asus Maximus VI Hero LGA1150 (bios v.0711)
Оперативная память	Apacer ARMOR DDR3-2133 8Gb (4Gb*2 PC-17000 CL 11-11-11-30 1,65V, XMP Profile)
Видеокарта	Inno3D GeForce GTX 660 Ti 2048Mb
Блок питания	Thermaltake ToughPower XT 775W
Жесткий диск	SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)
Монитор	Samsung BX2335 23″ (1920×1080)
Корпус	Open Stand
Термоинтерфейс	Gelid GC-Extreme
Операционная система	Windows 7 x64 SP1
Прочее ПО	CPU-Z ROG 1.63, Super PI, Aida64, PC Mark 7, Heaven Benchmark 4.0

Для тестирования материнской платы был взял самый быстрый процессор Intel Core i7-4770k 3,5GHz. Процессор работал в номинальном режиме, оперативная память с профилем XMP 2133MHz. Полные данные о системе можно оценить про скриншотам из программы CPU-Z.

ASUS Maximus VI Hero — это первая плата, с которой мы начинаем тестирование платформы 1150, поэтому результаты представлены в абсолютном значении, без каких-либо сравнительных данных.

Aida64 Cache & Memory Benchmark.

Данный тест наглядно показывает работу памяти и различных уровней кеша процессора.

Heaven Benchmark 4.0.

Это тестовый пакет хоть и является графическим, однако даже в нем возможно влияние материнской платы на производительность. Именно поэтому мы включаем его в список тестов для материнских плат.

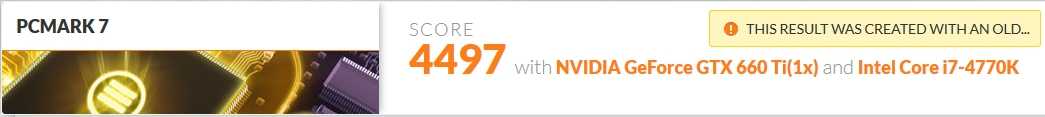

PCMark 7.

Тестовый пакет от компании Futuremark как нельзя лучше подходит для оценки производительности компьютера в повседневном использовании.

Super PI 1.5.

Вычисление числа π. В данном тестовом пакете мы ограничились заданными значениями в 1М и 8М.

Внешний вид и технологические особенности

Рядом с разъемом 24pin присутствует 19-пиновый порт для подключения разъемов USB 3.0 на передней панели корпуса.

Сняв радиатор, можно увидеть, что чипсет не имеет никакой защитной рамки

Поэтому манипуляции со снятием радиатора стоит производить осторожно

Упаковка, комплект поставки

Рассматриваемая плата предлагается в компактной коробке и имеет предельно скромный комплект поставки. Впрочем, яркая раскраска однозначно позволяет идентифицировать ее принадлежность к ROG-серии.

Курс
Frontend

Опануйте HTML, CSS та JavaScript і отримайте роботу мрії
РЕЄСТРУЙТЕСЯ!

Откидывающаяся стенка позволяет внимательно изучить продукт, не вынимая его из коробки.

Вместе с ASUS Maximus VI Hero пользователь получит:

— руководство по эксплуатации и диск с программным обеспечением;

— заглушку на заднюю панель корпуса;

— информативную наклейку для обозначения основных типов портов;

— пять SATA-кабелей;

— коннекторы Q-Connector для удобства подключения кнопок передней панели корпуса;

— SLI-мостик.

Подобный аскетизм мы уже встречали ранее – материнские платы линейки GENE имеют аналогичный комплект поставки.

Порты

1.Порты USB 3.2 Gen 2 (USB-A)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют более старый разъем USB-A.

2.Порты USB 3.2 Gen 1 (USB-A)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Extreme)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют старый разъем USB-A.

3.Порты USB 3.2 Gen 2 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Hero)

USB 3.2 Gen 2 поддерживает скорость до 10 Гбит/с. Ранее он был известен как USB 3.1 Gen 2. Эти порты используют разъем USB-C.

4.Порты USB 3.2 Gen 1 (USB-C)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Hero)

USB 3.2 Gen 1 поддерживает скорость до 5 Гбит/с. Ранее он был известен как USB 3.1 Gen 1 и USB 3.0. Эти порты используют разъем USB-C.

5.порты USB 2.0

Чем больше портов USB 2.0, тем больше устройств, совместимых с USB 2.0, можно подключить к компьютеру.

6.Порты USB 3.2 Gen 2×2

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Hero)

USB 3.2 Gen 2×2 был представлен в 2019 году. Он поддерживает скорость до 20 Гбит/с и использует разъем USB-C.

7.Порты USB 4 40Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Hero)

Эта версия USB 4 поддерживает очень высокие скорости до 40 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

8.Порты USB 4 20Gbps

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Hero)

Эта версия USB 4 поддерживает скорость до 20 Гбит/с. В отличие от USB 3.2, USB 4 может распределять полосы пропускания для видео и данных. Эти порты используют разъем USB-C.

9.Порты Thunderbolt 4

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Extreme)

Неизвестно. Помогите нам, предложите стоимость. (Asus ROG Maximus XIII Hero)

Количество портов USB, совместимых с Thunderbolt 4. Эти порты поддерживают скорость до 40 Гбит/с, включая минимальную скорость PCIe 32 Гбит/с. Это гарантирует, что он может поддерживать два внешних экрана 4K (или один внешний экран 8K).

Заключение

С выпуском платы ASUS ROG Maximus Hero XI (wi-fi), компания ASUS вновь показала, кто является лидером в этом сегменте рынка. Эта плата идеальна, у неё есть всё необходимое для сборки любого ПК. Начиная от простой домашней или офисной машинки (если кто-то будет её собирать на железе Republic Of Gamers), заканчивая игровой или рабочей станцией. Кроме того, ASUS ROG Maximus Hero XI (wi-fi) отлично подойдёт для моддерского проекта, ведь у неё есть поддержка подсветки ASUS Aura Sync и четыре разъёма для подключения светодиодных лент. И кроме того, не стоит забывать о модуле Wi-Fi и максимальной скорости модулей оперативки, которая составляет 4400 МГц. За свои деньги, плата является прекрасным выбором.

Итоги

При работе с ASUS Maximus VI Hero у нас не возникало вопросов – все шло настолько хорошо, что порой мы даже сомневались, может ли такое быть на ПК, в основе которого – плата за $230. Функциональные различия по сравнению с топовой Maximus VI Extreme незначительны и некритичны для преимущественного большинства пользователей. Согласитесь – мало кто в наше время собирает мультиадаптерные конфигурации, активно применяет оверклокерские панели, разгоняет с применением жидкого азота и в век широкополосного кабельного доступа в Интернет реально нуждается в модуле беспроводной связи. А экономия получается весьма существенной.

ASUS делает линейку Republic of Gamers ближе к пользователям с ограниченным бюджетом и вместе с Maximus VI Hero заполняет «полноформатную» нишу, ведь многих от выбора платы семейства GENE с весьма схожей функциональностью удерживали предубеждения или практическая необходимость в полноформатном решении.

Заключение

Подводя итог обзору материнской платы ASUS Maximus VI Hero, в первую очередь стоит сказать о техническом оснащении платы. Выпуская продукт, относящийся к серии ROG, ASUS постарался не только расширить функциональность материнской платы, но и оснастить ее качественными компонентами и грамотной разводкой. Для продвинутых пользователей здесь имеются и два слота PCIx16 для видеокарт, и восемь SATA-3 портов, и обилие USB 3.0 разъемов. Плюсом материнской платы будет и наличие горячих кнопок включения и сброса прямо на материнской плате. А наличие на ASUS Maximus VI Hero индикатора POST-кодов позволит быстро определить причину неработоспособности системы.

В целом, материнская плата ASUS Maximus VI Hero практически не имеет недостатков. В ней есть все, чтобы задействовать ее в конфигурации игрового компьютера с Multi-GPU системами. Наличие же богатых настроек биоса позволят не только гибко и эффективно разогнать систему, но и управлять мельчайшими ее параметрами. Единственное, на что можно посетовать — это на цену, которая в Российской рознице составляет в среднем 7 тысяч рублей, что само по себе немало для материнской платы. А так, в целом ASUS Maximus VI Hero с успехом подойдет как оверклокерам, так и любителям компьютерных игр, желающих приобщиться к «Republic of Gamers».

Плюсы:
